Type de produit	Ecran LCD a matrice active a-Si TFT
Taille de l'ecran	15,1 pouces
Resolution maximale	1024 × 768 (XGA)
Frequences d'entree	Horizontal : 28-64 kHz, Vertical : 48-75 Hz
Dimensions (avec support)	387 × 345 × 180 mm
Dimensions (sans support)	387 × 296 × 48 mm
Poids (avec support)	4,6 kg
Alimentation	100-240 V CA, 50/60 Hz, adaptateur secteur fourni
Consommation (normal)	19 W (22 W avec adaptateur)
Consommation (veille)	1 W (2 W avec adaptateur)
Haut-parleurs integres	Stéréo 2 × 1 W
Prise casque	Miniprise stéréo (16-48 Ω)
Entree audio	Miniprise stéréo (0,5 Vrms, 47 kΩ)
Entree video	HD15 (VGA) avec signaux RVB et synchro
Temperature de fonctionnement	5°C a 35°C
Fonction d'economie d'energie	VESA DPMS, ENERGY STAR, NUTEK
Reglage automatique de l'image	Ajuste position, phase et horloge automatiquement
Menus ecran (OSD)	Multilingue (dont français), reglages contraste, luminosite, couleur, etc.
Verrouillage des reglages	Fonction de verrouillage des touches
Entretien	Debrancher avant nettoyage, chiffon doux, pas de solvants
Securite	Ne pas exposer a des temperatures extremes, vibrations, poussiere
Pieces detachees	Tube fluorescent remplacable par revendeur Sony
Informations generales	Conforme MPR II, DDC1/2B/2Bi, Plug & Play

FOIRE AUX QUESTIONS - SDM-M51 SONY

Comment regler le contraste et la luminosite ?

Appuyez sur la touche Contraste (ou Luminosite) pour afficher le menu correspondant. Utilisez les touches +/- pour ajuster. Le menu disparait automatiquement apres 5 secondes.

Que faire si l'ecran affiche 'CABLE DECONNECT' ?

Verifiez que le cable video est correctement branche au moniteur et a l'ordinateur. Assurez-vous que les broches ne sont pas pliees. Si vous utilisez un cable non fourni, ce message peut apparaitre avant le passage en mode economie d'energie.

Comment reinitialiser les reglages du moniteur ?

Ouvrez le menu principal avec la touche MENU, selectionnez RESTAUR (icone de restauration). Choisissez RESTAUR ECRAN pour reinitialiser les reglages du signal en cours, ou RESTAUR TOTAL pour tous les reglages.

L'image scintille ou est floue, que faire ?

Utilisez les menus HORLOGE et PHASE pour ajuster. Affichez une mire de test depuis la disquette fournie. Reglez d'abord l'horloge pour eliminer les bandes verticales, puis la phase pour les bandes horizontales.

Comment ajuster la position de l'image ?

Ouvrez le menu principal, selectionnez CENTRAGE H ou CENTRAGE V. Utilisez les touches +/- pour deplacer l'image jusqu'a ce que le cadre de la mire de test disparaisse.

Le moniteur ne s'allume pas, que verifier ?

Verifiez que le cable d'alimentation est branche a la prise secteur et a l'adaptateur. Appuyez sur le commutateur d'alimentation. Si l'indicateur reste eteint, testez une autre prise. Si le probleme persiste, contactez le service Sony.

Comment utiliser la fonction d'economie d'energie ?

Par defaut, le moniteur passe en mode economie d'energie lorsque l'ordinateur envoie un signal DPMS. Pour desactiver cette fonction, allez dans le menu Option > MODE ECO et reglez sur NON.

Puis-je regler la temperature des couleurs ?

Oui. Dans le menu COULEUR, choisissez 9300K, 6500K ou 5000K. Vous pouvez aussi affiner avec L. REGLER (reglage utilisateur) et modifier les niveaux de rouge et bleu.

Le volume des haut-parleurs ne fonctionne pas, comment le regler ?

Appuyez sur les touches +/- (volume) pour afficher le menu VOLUME. Reglez le niveau. Si un casque est branche, le haut-parleur est coupe. Le volume n'est pas reglable si le menu principal est affiche.

Que faire si l'ecran affiche 'HORS PLAGE DE BALAYAGE' ?

Ce message signifie que la frequence du signal d'entree depasse les limites du moniteur (H: 28-64 kHz, V: 48-75 Hz). Rebranchez un ancien moniteur et ajustez les parametres d'affichage de l'ordinateur dans ces limites.

MODE D'EMPLOI SDM-M51 SONY

Ce produit est conforme aux normes du Swedish National Council for Metrology de décembre 1990 (MPR II) en ce qui concerne les fréquences très basses (VLF) et extrémement basses (ELF).

INFORMACION

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appeareil est export* aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et replissant les conditions suivantes:

SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3× 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Identification des composants et des commandes 5

Installation 7

Etape 1: Raccordez l'écran à votre ordinateur. 7

Etape 2: Raccordez le cordon audio 8

Etape 3: Branchez le cable d'alimentation 8

Etape 4: Vérifiez que tous les cables et cordons sont bien raccordés et reférer que le capot arrêté 8

Etape 5: Mettez le moniteur et l'ordinateur sous tension . 9

Utilisation du haut-parleur stéreo 9

Réglage de l'inclinaison et de la hauteur 10

Personnalisation de votre moniteur. 11

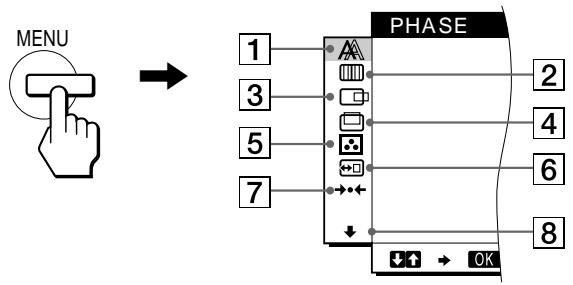

Pilotage par menu. 11

Réglage du contraste (CONTRASTE) 12

Réglage du niveau de noir de l'image (LUMINOSITE) 12

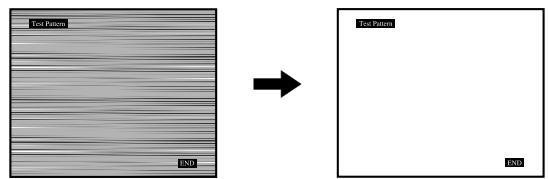

Suppression du scintillagement ou du flou (PHASE/HORLOGE). 13

Réglage de la position de l'image

(CENTRAGE H/CENTRAGE V) 13

Réglage de la température des couleurs (COULEUR) 14

Changement de la position du menu (POSITION MENU) 14

Réinitialisation des régles (RESTAUR) 15

Réglages additionnels (Option) 15

Spécifications techniques. 17

Fonction d'économie d'énergie. 17

Fonction de réglage automatique de la qualité de l'image 17

Dépannage 18

Messages affichés 18

Symptômes de défaillances et remèdes. 19

Fonction d'autodiagnostic. 21

Spécifications. 21

Appendix.

1. Preset mode timing table

Avertissement sur les connexions d'alimentation

• Utilisez le cable d'alimentation fourni. Si vous utilisez un cable d'alimentation différent, assurez-vous qu'il est compatible avec la tension sectorur locale.

Pour les clients aux Etats-Unis

Si vous n'employez pas le cable approprié, ce moniteur ne sera pas conforme aux normes FCC obligatoires.

Pour les clients au Royaume-Uni

Si vous utilisez le moniteur au Royaume-Uni, veuillez utiliser le cable d'alimentation adapté au Royaume-Uni.

Exemples de types de fiches

pour 100 à 120 V CA

pour 200 à 240 V CA

pour 240 V CAuniquement

A n'utiliser qu'vec l'adaptateur secteur SONY AC-V018

L'appareil doit être installé à proximé d'une prise de courant ainsiment accessible.

Installation

N'installez pas et ne laisses pas le monieur:

• A des endroits exposés à des températures extrêmes, par exemple à proximé d'un radiateur, d'un conduit de chauffage ou le rayonnement direct du soleil. L'exposition du monitér à des températures extrêmes, comme dans l'habitacle d'une voiture parquée en plein soleil ou à proximé d'un conduit de chauffage, risque d'entrainer des déformations du chassis ou des dysfonctionnements.
• A des endroits soumis à des vibrations mécaniques ou à des chocs.
• A proximé d'appareils générant de puissants champs magnétiques, comme un téléviseur ou d'autres apparèils électroménagers.
• A des endroit soumis à des quantités inhabituelles de poussière, de saletés ou de sable, par exemple à côté d'une fenêtre ouverte ou d'une porte donnant sur l'extérieur. En cas d'installation-temporaire à l'extérieur, voirlez à prendre les précautions requises contre la poussière et les saletés en suspension dans l'air. Faute de quoi des dommages irréparables risquent de se produit.

Manipulation de l'écran LCD

• Ne laissiez pas l'écran LCD face au soleil, car vous risquez sinon de l'endommager. Faites donc attention si vous installez le moniteur à côte d'une fenêtre.
• N'appuyez pas sur et voirlez à ne pas érafler la surface de l'écran LCD. Ne posez pas d'objets lourds sur l'écran LCD. Vous risquè sinon d'alterer l'uniformité de l'écran ou de provoquer un dysfonctionnement de l'écran LCD.
• Lorsque le moniteur est employé dans un environnement froid, il est possible qu'une image rémanente apparaisse sur l'écran. Il ne s'agit pas d'un dysfonctionnement. L'écran recouvre sa condition normaleès que la température est revenue à un niveau normal.
• Si une image fixe reste affichée pendant une longue durée, il se peut qu'une image rémanente apparaisse pendant un certain temps. Cette image rémanente finira par disparaitre.
• Le panneau LCD s'échauffe en cours d'utilisation. Il ne s'agit pas d'un dysfonctionnement.

A propos des haut-parleurs stéreo intégrés

Assurez-vous de tener vos équipements d'enregistrement magnétique, vos cassettes et vos disquettes à l'écart des ouvertures des haut-parleurs qui générent des champes magnétiques. Ces champes magnétiques sont susceptibles d'effacer ou d'endommager les données stockées sur vos cassettes ou disquettes.

A propos des points lumineux ou des points noirs Il est possible que des points lumineux (rouges, bleus ou verts) ou des points noirs apparaissent sur I'ecran LCD. Il ne s'agit pas d'un dysfonctionnement. L'ecran LCD est fabriqué en faisant appel à des technologies de haute précision et plus de 99,99 % des éléments d'image sont intacts. Il est cependant possible que certains éléments d'image n'apparaissent pas ou que certains éléments d'image apparaissent de manière constante.

Remplacement du tube fluorescent

Un tube fluorescent de conception spéciale est installé dans ce moniteur comme source lumineuse. Si l'écran s'assombrit, est instable ou ne s'allume pas, remplacez le tube fluorescent. Pour le remplacement du tube fluorescent, consultez votre revendeur Sony.

Entretien

• Débranchez le cable d'alimentation de la prise secteur avant de proceder au nettoyage de votre monieur.
• Nettoyez l'écran LCD avec un chiffon doux. Si vous utilisez un liquide de nettoyage pour le verre, n'utilisez pas de nettoyant contenant une solution antistatique ou tout autre additif similaire, car vous risquez sinon de griffer le revêtement de l'écran LCD.
• Nettoyez le chassin, le panneau et les commandes à l'aide d'un chiffon doux légèrement impréné d'une solution détergente neutre. N'utilise aucun type de tampon abrasif, de poudre à récurer ou de solvant tel que de l'alcool ou de la benzine.
• Ne frottez pas, ne touchez pas et ne tapotez pas la surface de l'écran avec des objets pointus ou abrasifs comme un stylo à bille ou un tournevis. Ce type de contact risque de rayer le tube image.
• Sachez qu'une dépréciation des matériaux ou du revêtement de l'écran LCD risque de se produit si le moniteur est exposé à des solvants volatiles comme des insecticides ou en cas de contact prolongé avec des objets en caoutchouc ou en vinyle.

Transport

• Débranche tous les cables du moniteur et saisissez le moniteur fermement des deux mains par son support et sa base. Si vous laissiez tomber le moniteur, vous risque de vous blesser ou d'endommager le moniteur.
• Pour transporter ce moniteur en vue de réparations ou de son expédition, utilisez le carton et les matérielux de conditionnement originaux.

Elimination du moniteur

• N'éliminez pas ce moniteur avec les ordures menagères.
• Le tube fluorescent utilisé dans ce moniteur contient du mercure. L'élimination de ce moniteur doit être effectuee conformément aux reglementations des autorités locales compétentes en matière de propre publique.

Identification des composants et des commandes

Pour plus de détails, reportez-vous aux pages entre parenthèses.

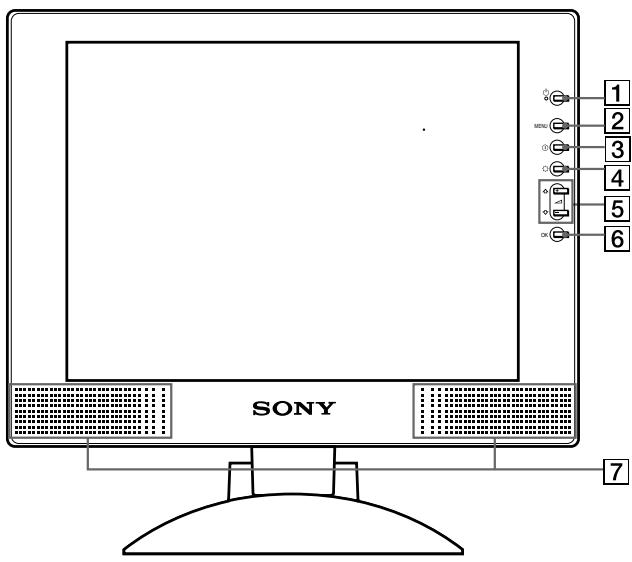

Avant de l'affichage à cristaux liquides

Vue latorale de I'affichage a cristaux liquides

Arrière du support d'écran

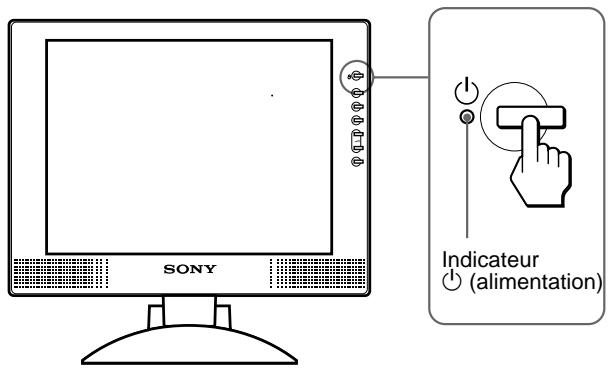

1 Commutateur et indicateur (alimentation) (pages 9, 17, 21)

Ce commutateur sert à la mise sous et hors tension de l'écran. L'indicateur d'alimentation s'allume en vert lorsque le moniteur est sous tension et clignote en vert et en orange ou s'allume en orange lorsque le moniteur se trouve en mode d'économie d'énergie.

2 Touche MENU (menu) (pages 11, 12)

Cette touche active l'affichage du menu principal.

3 Touche ① (contraste) (page 12)

Cette touche active l'affichage du menu CONTRASTE.

Cette touche active l'affichage du menu LUMINOSITE.

5 Touches (volume) + / - et (+) / (-) (pages 9, 12)

Ces touches activent l'affichage du menu VOLUME et servent de touches fléchéées (+) / (-) pour sélectionner des paramètres de menu et effectuer des réglages.

6 Touche OK (page 12)

Cette touche permet de selectionner ou de valider des options dans le menu.

Haut-parleur stéreo (page 9)

Ce haut-parleur diffuse les signaux audio sous forme de sons.

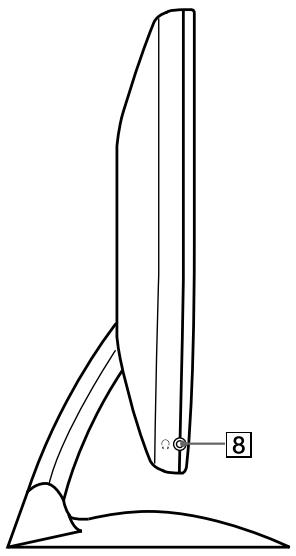

8 Prise pour casque d'écoute (page 9)

Cette prise sort les signaux audio vers un casque d'écoute.

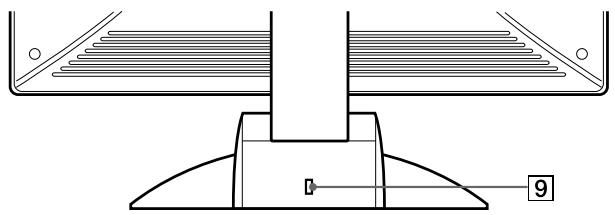

9 Trou de verroude sécurité (R)

Le verrou de sécurité doit être utilisé avec le système Kensington Micro Saver Security System.

Micro Saver Security System est une marque commerciale de Kensington.

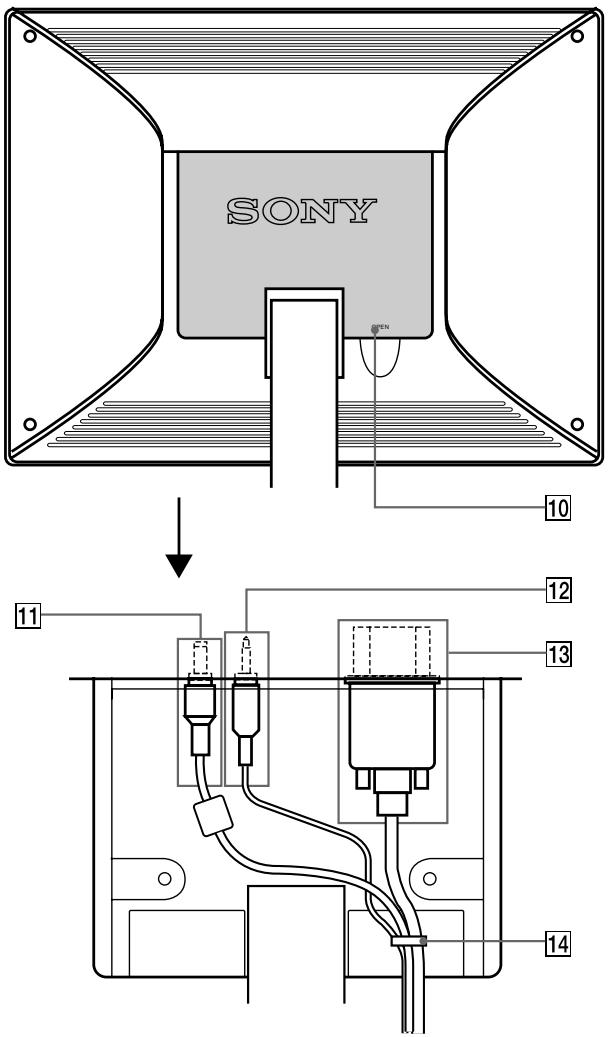

Arrière de l'affichage à cristaux liquides

10 Capot arrête (page 8)

Ouvrez ce capot lorsqu vous branchez ou débranchez des câbles ou des cordons.

11 Connecteur DC IN / adaptateur secteur (page 8)

Ce connecteur fournit une alimentation CC à 1'écran.

Raccordez l'adaptateur secteur à ce connecteur.

12 Prise AUDIO IN/Câble audio (page 8)

Cette prise entre les signaux audio lorsqu'il est raccordé à la prise de sortie audio de l'ordinateur ou d'un autre appeareil audio.

13 Connecteur d'entrée HD15 (RVB)/Câble de signal video HD15 (RVB) (page 7))

Ce connecteur entre les signaux video RVB (0,7 Vp-p, positifs) et les signaux SYNC.

Broche n°	Signal
1	Rouge
2	Vert (Synchronisation sur le vert)
3	Bleu
4	ID (masse)
5	Masse DDC*
6	Masse du rouge
7	Masse du vert
8	Masse du bleu
9	DDC + 5V*
10	Masse
11	ID (masse)
12	Données bidirectionnelles (SDA)*
13	Synchronisation H
14	Synchronisation V
15	Horloge de données (SCL)*

• DDC (Display Data Channel) est une norme de VESA.

14 Maintien du cable (page 8)

Cette piece peut retarder les câbles et les cordons à l'appareil.

Installation

Avant d'utiliser votre moniteur, vérifie si les accessoires suivants se trouvent bien dans le carton d'emballage:

Ecran LCD
Cable d'alimentation
- Adaptateur secteur
Cable de signal video HD15 (RVB)
Cable audio (minifiche stereo)
- Attache du cordon (2)
Adaptateur Macintosh
- Windows Monitor Information/Windows Utility/Macintosh Utility Disk
- Carte de garantie
- Remarques pour les utilisateurs Macintosh
- Ce mode d'emploi

Etape 1: Raccordez l'écran à votre ordinateur

Mettez l'appareil et l'ordinateur hors tension avant de procéder au raccordement.

Remarque

Ne touchez pas les broches du connecteur du cable de signal video, car vous risquez sinon de plier les broches.

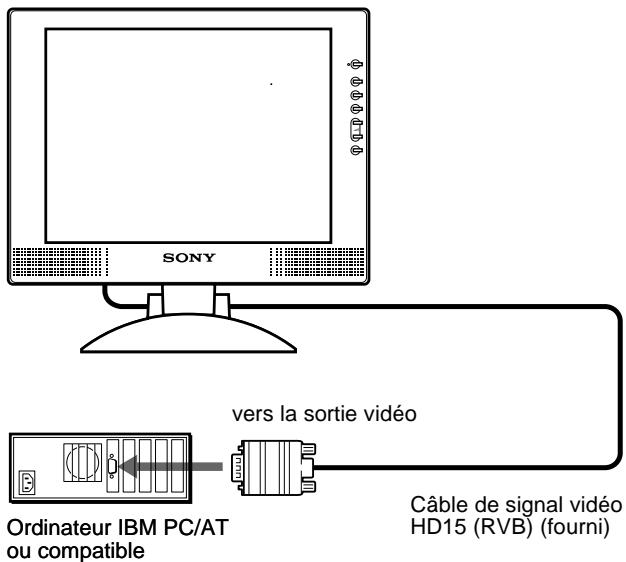

Raccordement à un ordinateur IBM PC/AT ou compatible

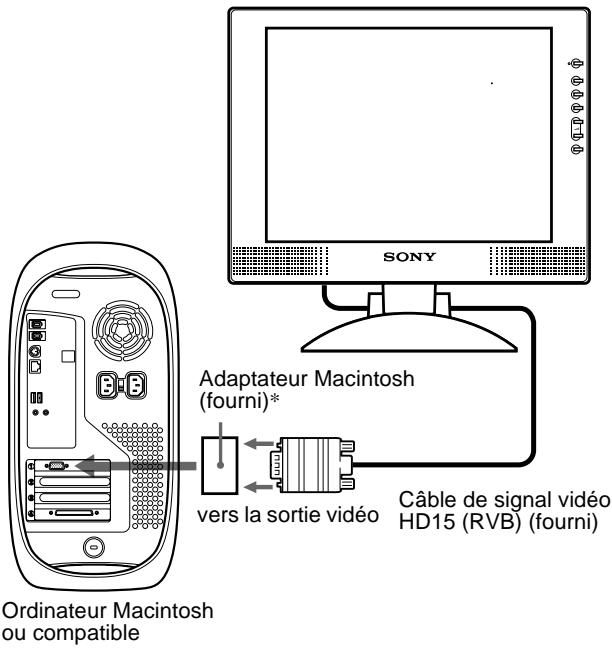

Raccordement à un ordinateur Macintosh ou compatible

Utilisez 1'adaptateur Macintosh fourni.

• Pour plus de détails, reportez-vous aux “Remarques pour les utilisateurs Macintosh” fournies.

Etape 2: Raccordez le cordon audio

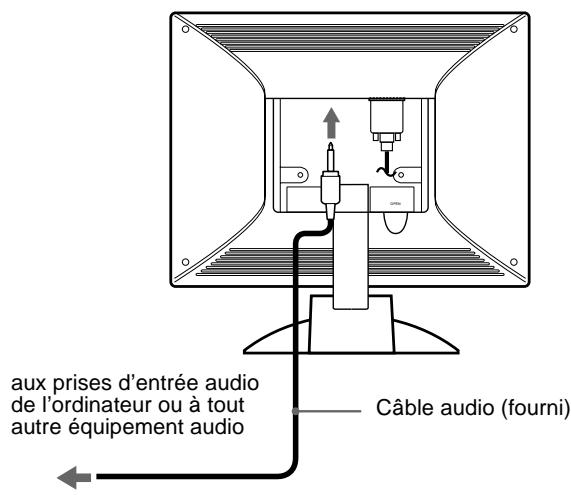

Ouvrez le capot arrête et mettez l'écran hors tension avant de procéder au raccordement.

Remarque

N'ouvre pas le capot arrirée à un angle supérieur à 90 degrés. Vous risquez en effet d'endommager le capot ou son ergot de fermeture.

vers l'entrée audio

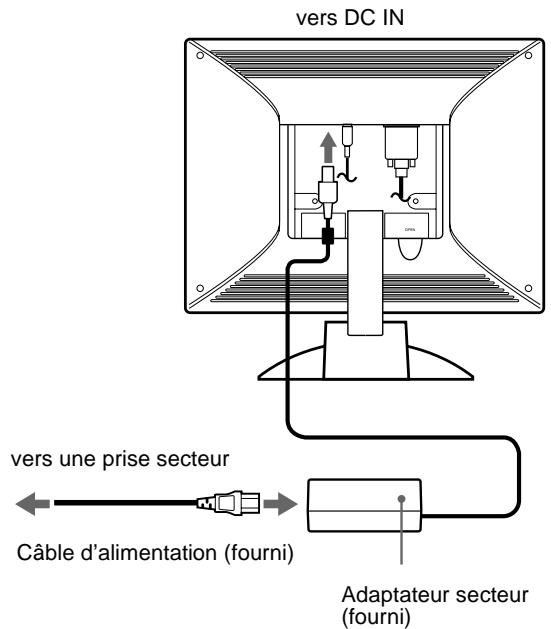

Etape 3: Branchez le cable d'alimentation

Après avoir mis l'appareil et l'ordinateur hors tension, connectez d'abord l'adaptateur secteur et le cordon d'alimentation au moteur de medias, puis connectez celui-ci à une prise électrique.

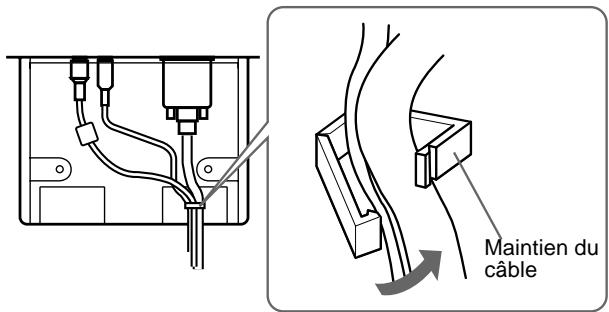

Etape 4: Vérifiez que tous les câbles et cordons sont bien raccordés et refermez le capot arrêté

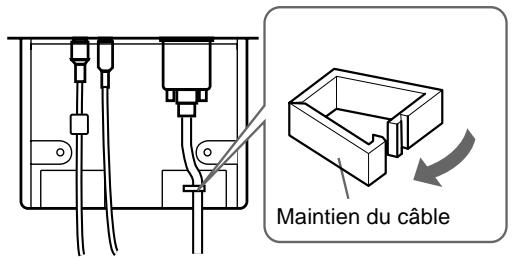

1 Retirez le maintien de cable.

2 Maintenez tous les câbles et cordons en place avec ce besoin.

3 Refermez le capot arrête.

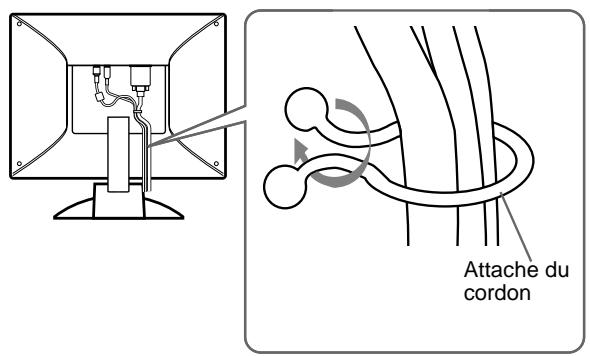

Regroupez les câbles et les cordons

You pouvez les regrouper en utilisant l'attache du cordon.

Etape 5: Mettez le moniteur et l'ordinateur sous tension

1 Appuyez sur le commutateur (alimentation).

Les indicateurs de l'appareil s'allument en vert.

2 Mettez l'ordinateur sous tension.

L'installation de votre moniteur est à créé terminée. Si nécessaire, utilisez les commandes du moniteur pour régler l'image.

Si aucune image n'apparait sur I'ecran

• Vérifiez si le moniteur est correctement raccardé à l'ordinateur.
• Si l'ndication PAS ENTREE VIDEO apparait sur l'écran, l'ordinateur est en mode d'économie d'énergie. Essayez d'appuyer sur n'importe qu'elle touche du clavier ou de déplacer la souris.
• Si CABLE DECONNECT apparait sur l'écran, vérifie que le cable d'entrée video est branché correctement.
• Si l'indication HORS PLAGE DE BALAYAGE apparait sur l'écran, reconnectectez l'ancien moniteur. Réglez ensuite la carte graphique de l'ordinateur de façon à ce que la fréquence horizontalie soit comprise entre 28 - 64kHz , et la fréquence verticalie entre 48 - 75Hz .

Pour des informations plus détaillées sur les messages à l'écran, voir “Symptômes de défaillances et/remèdes” à la page 19.

Pour les clients utilisant Windows 95/98/2000

Pour maximiser le potentiel de votre moniteur, installez sur votre ordinateur le fjichier d'information sur le nouveau modele à partir Windows Monitor Information Disk.

Ce moniteur satisfait à la norme Plug & Play "VESA DDC". Si votre carte PC/graphique satisfait à DDC, Sélectionnez "Plug & Play Monitor (VESA DDC)" ou la désignation de ce moniteur comme type de moniteur dans le "Control Panel" de Windows 95/98/2000/2000. Si votre PC/carte graphique présente des difficultés à communiquer avec ce moniteur, chargez le Windows Monitor Information Disk et Sélectionnez le nom de modulo correspondant à ce moniteur comme type de moniteur.

Pour les clients utilisant Windows NT4.0

La configuration du monitour sous Windows NT4.0 est différente de Windows 95/98/2000 et ne nécessite pas la selection du type de moniteur. Reportez-vous aux instructions d'utilisation de Windows NT4.0 pour des informations plus détaillées sur le réglage de la résolution, du taux de régénération et du nombre de couleurs.

Réglage de la résolution du moniteur et du nombre de couleurs

Réglez la résolution du moniteur et le nombre de couleurs en vous reférant au mode d'emploi de votre ordinateur. Le nombre de couleurs peut varier en fonction de votre ordinateur et de votre carte video. Réglez lapalette de couleurs et le nombre de couleurs comme suit:

High Color (16 bit) 65.536 couleurs
- True Color (24 bit) environ 16,77 millions de couleurs En mode True Color (24 bit), la vitesse peut etre plus lente.

Utilisation du haut-parleur sté reproduction

Vous pouvez écouter de la musique, dessons et d'autres fichiers audio via le haut-parleur stéreo de votre moniteur.

Réglage du volume

Le réglage du volume se fait via un menu VOLUME distinct du menu principal (page 11).

1 Appuyez sur les touches + / -

Le menu VOLUME apparait sur 1'écran.

2 Appuyez sur les touches + / - pour régler le volume.

Le menu disparaît automatiquement au bout d'environ

5 seconds.

Utilisation de la prise pour casque d'écoute

Vou puez ecouter les signaux audio de votre ordinateur ou d'un autre appeareil audio à l'aide d'un casque d'ecoute.

Raccordez votre casque d'écoute à la prise pour casque d'écoute. Le haut-parleur est désacté de s que vous branchez un casque d'écoute sur la prise pour casque d'écoute. Ajustez le volume du casque d'écoute à l'aide du menu VOLUME.

Remarques

• Vous ne pouvez pas régler le volume lorsque le menu principal est affchéé sur l'écran.
• Lorsque votre moniteur est en mode d'économie d'énergie, aucun son n'est émis par le haut-parleur.

Réglage de l'inclinaison et de la hauteur

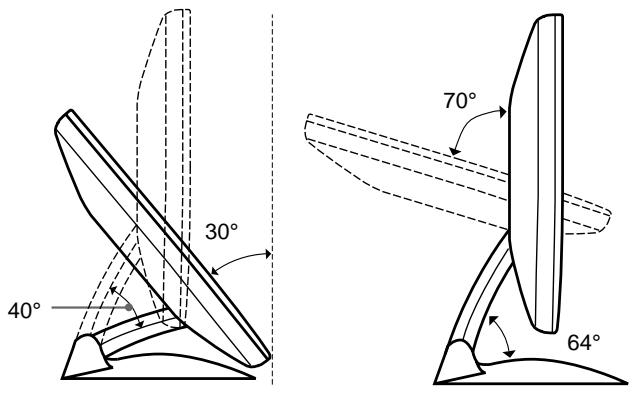

Cet écran peut être ajusté selon les angles illustrés ci-dessous.

Pour ajuster les angles, suivez la procEDURE suivante.

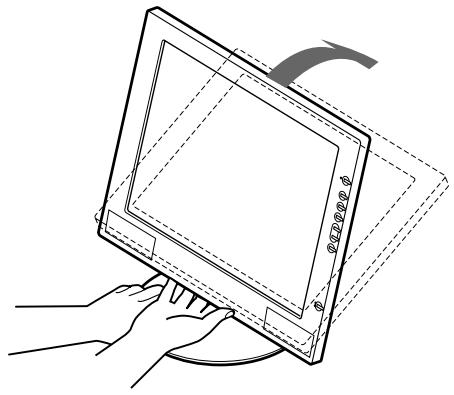

1 Saisissez la partie mediane inférieure de l'écran tout en Maintenant le support d'écran, puis incline l'écran à cristaux liquides vers l'arrière.

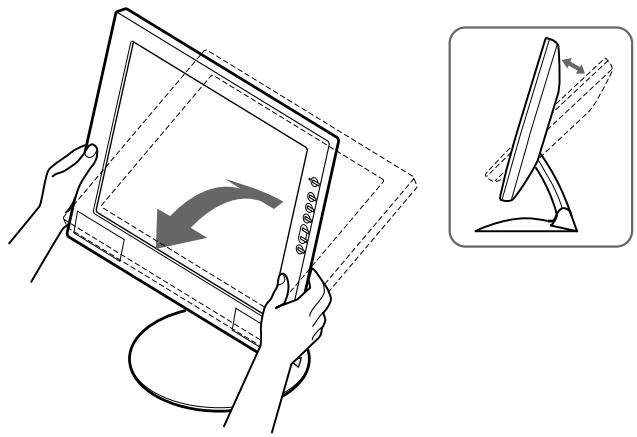

2 Saisissez les côtés inférieurs de l'écran à cristaux liquides, puis ajustez l'inclinaison de l'écran.

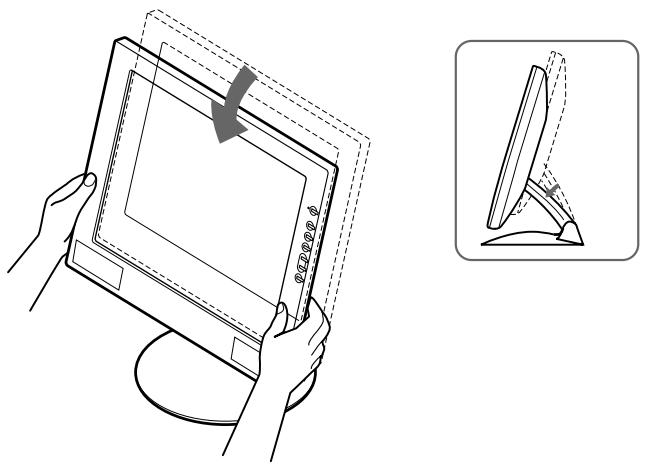

3 Saisissez les côts inférieurs de l'écran à cristaux liquides, puis ajustez la hauteur de l'écran.

Remarque

Lors du réglage de l'inclinaison et de la hauteur, procédez de façon lente et délicate en veillant à ne pas cogner le panneau LCD contre le bureau ou la base du support d'écran.

Pour utiliser l'écran comfortsment

Cet écran est conçu de manière à ce que vous puissiez le régler suivant un angle de visualisation comfortable. Ajustez l'angle de visualisation de votre écran en fonction de la hauteur du bureau et de toute chaise et de manière à ce que l'écran ne vous refléchisse pas la lumière dans les yeux.

Personnalisation de votre moniteur

Avant de procéder aux réglages...

Raccordez le moniteur et l'ordinateur et mettez-les sous tension.

Pour obtenir les membresurs résultats,attendez au moins 30 minutes avant d'effectuer les réglages.

Vos pouvez effectuer de nombreux réglages de votre monitér à l'aide des menus d'affichage.

Pilotage par menu

Appuyez sur la touche MENU pour afficher le menu principal sur votre écran. Voir page 12 pour plus de détails sur l'utilisation de la touche MENU.

Utilisez les touches (+)/ (-) et OK pour selectionner l'un des menus suivants. Reportez-vous à la page 12 pour plus de détails sur l'utilisation des touches (+)/ (-) et OK.

PHASE (page 13)

Selectionnez le menu PHASE pour ajuster la phase lorsque les caractères ou les images apparaissent floues sur toute la surface de l'écran. Ajustez la phase après avoir régèle l'horloge.

2 HORLOGE (page 13)

Selectionnez le menu HORLOGE pour ajuster l'horloge lorsque les caractères ou les images manquent de clarté dans certaines parties de l'écran.

3 CENTRAGE H (page 13)

Selectionnez le menu CENTRAGE H pour ajuster le centrage horizontal de l'image.

4 CENTRAGE V (page 13)

Selectionnez le menu CENTRAGE V pour ajuster le centrage vertical de l'image.

COULEUR (page 14)

Sélectionnez le menu COULEUR pour ajuster la température des couleurs de l'image. Ce réglage ajuste la tonalité de l'écran.

6 POSITION MENU (page 14)

Selectionnez le menu POSITION MENU pour changer la position d'affichage du menu sur l'écran.

7 RESTAUR (page 15)

Sélectionnez le menu
RESTAUR pour restaurer les réglages.

8 Option (page 15)

Selectionnez le menu
(Option) pour ajuster les options du moniteur. Les options incluent:
- RETROECLAIRAGE
MODE ECO
LANGUAGE
- VERRO REGLAGES

Utilisation des touches MENU, (+) / (-) et OK

1 Affichez le menu principal.

Appuyez sur la touche MENU pour afficher le menu principal sur votre écran.

2 Sélectionné le menu que vous pouze régler.

Appuyez sur les touches (+)/ (-) pour afficher le menu de votrechioix. Appuyez sur la touche OK pour sélectionner un paramètre.

3 Ajustez le menu.

Appuyez sur les touches (+) / (-) pour effectuer cette réglage puis appuyez sur la touche OK.

Lorsque vous appuyez sur OK, le réglage est ménorisé et l'appareil revient au menu précédent.

4 Refermez le menu.

Appuyez une fois sur la touche MENU pour revenir en mode de visualisation normale. Si vous n'actionnez aucune touche, le menu se refère automatiquement au bout d'environ 30 secondes.

Réinitialisation des réglages

Vou puevez réinitialiser les réglages à l'aide du menu RESTAUR. Voir page 15 pour plus de détails sur la réinitialisation des réglages.

Réglage du contraste (CONTRASTE)

Le réglage du contraste se fait via un menu CONTRASTE distinct du menu principal (page 11).

1 Appuyez sur la touche (contraste).

Le menu CONTRASTE apparait sur l'écran.

Fréquence horizontal du signal d'entrée en cours

Fréquence vertical du signal d'entrée en cours

Affichage du signal d'entrée en cours

Les fréquences horizontal et verticale du signal d'entrée en cours sont affichées dans les menus CONTRASTE et LUMINOSITE.

2 Appuyez sur les touches (+) / (-) pour régler le contraste.

Le menu disparaît automatiquèment au bout d'environ 5 secondes.

Réglage du niveau de noir de l'image (LUMINOSITE)

Le réglage de la luminosité s'effectue via un menu LUMINOSITE distinct du menu principal (page 11).

1 Appuyez sur la touche (luminosite).

Le menu LUMINOSITE apparait sur I'ecran.

Fréquence horizontal du signal d'entrée en cours

Fréquence vertical du signal d'entrée en cours

2 Appuyez sur les touches (+) / (-) pour régler la luminosité.

Le menu disparaît automatiquèment au bout d'environ 5 secondes.

Si l'écran est trop lumineux

Ajustez le rétroéclairage. Pour des informations plus détaillées sur le réglage du rétroéclairage, voir “Réglage du rétroéclairage” à la page 15.

Remarque

Vous ne pouvez pas régler le contraste ni la luminosité lorsque le menu principal est affché sur l'écran.

Suppression du scintillagement ou du flou (PHASE/HORLOGE)

Lorsque le moniteur recoit un signal d'entrée, la fonction de réglage automatique de la qualité de l'image de ce moniteur ajusté automatiquement la position de l'image, la phase et l'horloge, et veille à ce qu'une image claire apparaisse à l'écran. Pour plus d'informations sur cette fonction, reportez-vous à “Fonction de réglage automatique de la qualité de l'image” à la page 17. Pour certains signaux d'entrée, il se peut que cette fonction n'ajuste pas complètement la position, la phase et l'horloge de l'image. Dans ce cas, vous pouvez effectuer ces ajustements manuellement en appliquant les instructions suivantes. Si vous effectuez ces ajustements manuellement, ils sont mémorisés et automatiquement rappelés chaque fois que le moniteur recoit les mêmes signaux d'entrée.

Il se peut que ces réglages doivent être répétés si vous changez le signal d'entrée après avoir reconnectcé votre ordinateur.

1 Reglez la résolution sur 1024 × 768 sur l'ordinateur.
2 Chargez la disquette d'utilitaire.
3 Démarrez la disquette d'utilitaire et affichez la mire de test.

Pour Windows 95/98/2000

Cliquez sur [Utility] [Windows]/[Win Utility.exe].

Pour Macintosh

Cliquez sur [Utility] [Mac]/[Mac Utility].

4 Appuyez sur la touche MENU.

Le menu principal apparaît sur l'écran.

5 Appuyez sur les touches (+)/ (-) pour selectionner (HORLOGE) et appuyez ensuite sur la touche OK.

Le menu HORLOGE apparait sur 1'écran.

6 Appuyez sur les touches (+) / (-) jusqu'à ce que les bandes verticales disparaissent.

Ajustez la valeur jusqu'à ce que les rayures verticales aient disparu.

7 Appuyez sur la touche OK.

Le menu principal apparait sur l'écran.

Si vous observez des rayures horizontales sur toute la surface de l'écran, ajustez la phase à l'étape suivante.

8 Appuyez sur les touches (+)/ (-) pour selectionner (PHASE) et appuyez ensuite sur la touche OK.

Le menu PHASE apparait sur 1'écran.

9 Appuyez sur les touches (+)/ (-) jusqu'à ce que les bandesizontales soient réduites au minimum.

Ajustez la valeur de façon à ce que les rayures horizontales aient été réduites au minimum.

10 Cliquez sur END à l'écran pour désactiver la mire de test.

Pour réinitialiser le réglage automatique de la qualité d'image Sélectionnez RESTAUR ECRAN et activez-le dans le menu RESTAUR. Reportez-vous page 15 pour plus d'informations sur l'utilisation du menu RESTAUR.

Réglage de la position de l'image (CENTRAGE H/CENTRAGE V)

Si l'image n'est pas centree sur I'ecran, ajustez le centrage de I'image en procedant comme suit.

Il se peut que ces réglages doivent être répétés si vous changez le signal d'entrée après avoir reconnectcé votre ordinateur.

1 Démarrez la disquette d'utilitaire et affichez la mire de test.

Répétez les étapes 2 et 3 de la procédure "Suppression du scintillagement ou du flou (PHASE/HORLOGE)."

2 Appuyez sur la touche MENU.

Le menu principal apparait sur l'écran.

3 Appuyez sur les touches (+) / (-) pour selectionner (CENTRAGE H) ou (CENTRAGE V) et appuyez ensuite sur la touche OK.

Le menu CENTRAGE H ou CENTRAGE V apparait sur l'écran.

4 Déplacez l'image vers le haut, le bas, la gauche ou la droite jusqu'à ce que le cadre matérialisant le contour de la mire de test ait disparu.

Appuyez sur les touches (+)/ (-) pour ajuster le centrage de l'image à l'aide du menu CENTRAGE H pour le réglage horizontal ou du menu CENTRAGE V pour le réglage vertical.

5 Cliquez sur END à l'écran pour désactiver la mire de test.

Réglage de la température des couleurs (COULEUR)

Les réglages COULEUR vous permettent d'ajuster la température des couleurs de l'image en changeant le niveau de couleur des zones de couleur blanche. Les couleurs apparaissent rougeâtres si la température est BASSE et BLEUâtres si la température est ELEVÉE. 9300K convient généralement au traitement de texte et autres applications orientées vers le texte, et 6500K aux images video. Vous pouvez régler la température des couleurs sur 9300K, 6500K, 5000K ou personneliser votre réglage.

1 Appuyez sur la touche MENU.

Le menu principal apparaît sur l'écran.

2 Appuyez sur les touches (+)/ (-) pour sélectionner (COULEUR) et appuyez ensuite sur la touche OK.
3 Appuyez sur les touches (+) / (-) pour selectionner la température des couleurs de votrechoix et appuyez ensuite sur la touche OK.

Les températures des couleurs préselectionnées sont 9300K, 6500K et 5000K. Etant donné que le réglage par défaut est de 9300K, les blancs virent d'une nuance bleuâtre à une nuance rougeâtre lorsque la temperature est abaissee à 6500K et 5000K.

4 Si nécessaire, ajustez finement la température des couleurs.

Appuyez d'abord sur les touches (+)/ (-) pour sélectionner L. REGLER et appuyez ensuite sur la touche OK. Appuyez ensuite sur les touches (+)/ (-) pour sélectionner R (rouge) ou B (bleu) et puis sur la touche OK, puis appuyez sur les touches (+)/ (-) pour ajuster la température des couleurs et appuyez ensuite sur la touche OK. Etant donné que ce réglage change la température des couleurs en augmentant ou en diminuant les composantes R et B par rapport à V (vert), la composante V est fixe.

Pour changer le réglage GAMMA

Vou puevez selectionner un réglage GAMMA compris dans la plage [1] - [3]. Le réglage le plus haut est [3].

1 Appuyez sur la touche MENU.
Le menu principal apparait à l'écran.
2 Appuyez sur les touches (+)/ (-) pour sélectionner (COULEUR) puis appuyez sur OK. Le menu COULEUR apparait à l'écran.
3 Changez le réglage GAMMA.

Appuyez d'abord sur les touches (+)/ (-) pour sélectionner REGLER puis appuyez sur OK. Appuyez ensuite sur les touches (+)/ (-) pour sélectionner GAMMA et appuyez sur OK, puis appuyez sur les touches (+)/ (-) pour sélectionner [1] -[3] et appuyez sur OK.

Si vous affinez le réglage de température des couleurs ou modifiez le réglage GAMMA, le nouveau réglage est ménorisé pour REGL UTILISAT et est charge automatiquement lorsque vous sélectionnez UTILISATEUR.

Pour revenir au menu principal

Appuyez sur les touches (+)/ (-) pour selectionner , puis appuyez sur la touche OK.

Changement de la position du menu (POSITION MENU)

Vous pouvez changer la position du menu s'il obtrue une image à l'écran.

1 Appuyez sur la touche MENU.
Le menu principal apparait sur l'écran.
2 Appuyez sur les touches (+)/ (-) pour selectionner (POSITION MENU) et appuyez ensuite sur la touche OK.
3 Appuyez sur les touches (+) / (-) pour afficher la position de votre choix et appuyez ensuite sur la touche OK.

Vous avez le choix entre trois positions pour le haut et pour le bas de l'écran, et une position pour le centre de l'écran.

Réinitialisation des réglages (RESTAUR)

Ce moniteur est équipé des deux méthodes de réinitialisation suivantes. Utilisez le menu RESTAUR pour restaurer les réglages.

1 Appuyez sur la touche MENU.

Le menu principal apparaît sur l'écran.

2 Appuyez sur les touches (+)/ (-) pour sélectionner (RESTAUR) et appuyez ensuite sur la touche OK.

Réinitialisez les réglages en appliquant les instructions suivantes.

Réinitialisation des données de réglage la最好的 appropriée en fonction du signal d'entrée en cours

Appuyez sur les touches (+) / (-) pour selectionner RESTAUR ECRAN et appuyez ensuite sur la touche OK.

La fonction de réglage automatique de la qualité d'image de ce moniteur ajuste automatiquement la position de l'image, la phase et l'horloge selon la valeur la plus appropriée. Le menu RESTAUR revient automatiquement au menu principal après que les données de réglages ont été restaurées.

Réinitialisation de l'ensemble des données de réglage

Appuyez sur les touches (+)/ (-) pour sélectionner RESTAUR TOTAL et appuyez ensuite sur la touche OK.

Le menu RESTAUR revient automatiquement au menu principal après que les données de réglages ont été restaurées.

Pour annuler la réinitialisation

Appuyez sur les touches (+) / (-) pour selectionner et appuyez ensuite sur la touche OK.

Le menu RESTAUR revient au menu principal sans réinitialiser les données de réglage.

Réglages additionnels (Option)

Yououpuvezajusterlesoptionssuivantes:

• RETROECLAIRAGE
• MODE ECO
  LANGUAGE
• VERRO REGLAGES

1 Appuyez sur la touche MENU.

Le menu principal apparait sur l'écran.

2 Appuyez sur les touches (+) / (-) pour selectionner.

Le menu Option apparait sur l'écran.

3 Appuyez sur les touches (+) / (-) pour selectionner l'option de votrechioix et appuyez ensuite sur la touche OK.

Ajustez l'option selectionnée en appliquant les instructions suivantes.

Réglage du rétroéclairage

Si l'écran est trop lumineux, ajustez le rétroéclairage.

Appuyez d'abord sur les touches (+)/ (-) pour sélectionner |C (RETROECLAIRAGE) et appuyez ensuite sur la touche OK. Appuyez ensuite sur les touches (+)/ (-) pour ajuster le niveau de luminosité de votrechoix.

Activation du mode d'économie d'énergie

Ce moniteur est équipé d'une fonction qui lui permet de passer automatiquement en mode d'économie d'énergie suivant les réglages d'économie d'énergie de l'ordinateur. Vous pouvez espêcher le moniteur de passer en mode d'économie d'énergie en réglant l'options suivante sur NON.

Pour obtenir plus d'informations sur le mode d'économie d'énergie, voir page 17.

Appuyez d'abord sur les touches (+)/ (-) pour sélectionner (MODE ECO) et appuyez ensuite sur la touche OK. Appuyez ensuite sur les touches (+)/ (-) pour sélectionner OUI ou NON.

Sélection de la langue d'affichage des menus

Vous avez le choix entre l'anglais, l'allemand, le français, l'espagnol, l'italien et le japonais pour l'affichage des menus. La langue par défaut est l'anglais.

Appuyez d'abord sur les touches (+)/ (-) pour sélectionner (LANGUAGE) et appuyez ensuite sur la touche OK. Appuyez ensuite sur les touches (+)/ (-) pour sélectionner une langue.

• ENGLISH: Anglais
• DEUTSCH: Allemand
  FRANÇAIS: Français
• ESPANOL: Espagnol
  ITALIANO: Italien
• 日本語：Japonais

Verrouillage des menus et des commandes

Appuyez d'abord sur les touches (+)/ (-) pour sélectionner O (VERROU REGLAGES) et appuyez ensuite sur la touche OK. Appuyez ensuite sur les touches (+)/ (-) pour sélectionner OUI.

Seul le commutateur (alimentation) et Ov (VERROU REGLAGES) du menu Option seront opérants. Si vous seLECTIONnez d'autres paramètres, le symbole Ov apparait sur l'écran.

Pour désactiver le verrouillage des réglages

Répétez la procédure ci-dessus et réglez OM (VERROU REGLAGES) sur NON.

Fonction d'économie d'énergie

Ce moniteur satisfait aux critères d'économie d'énergie VESA, ENERGY STAR et NUTEK. Lorsque le moniteur est raccardé à un ordinateur ou une carte graphique videoe compatible DPMS (Display Power Management Signaling), le moniteur réduit automatiquement sa consommation d'énergie en trois étapes comme indiqué ci-dessous.

Mode d'alimentation	Consommation d'énergie*	L'indicateur (alimentation)
fonctionnement normal	19 W (22 W)	vert
inactif** (sommeil profond)*	1 W (2 W)	orange***
hors tension	1 W (2 W)	désactivé

• “sommeil profond” est en mode d'économie d'énergie définis par l'Environmental Protection Agency.
  ** Lorsque votre ordinaire passée en mode "inactif", le signal d'entrée est coupé est l'indication PAS ENTREE VIDEO apparait à l'écran. Au bout de 20 secondes, le moniter passée en mode d'économie d'énergie.
  *** Si le signal de synchronisation horizontal ou vertical est reçu par le moniteur, il est possible que levoyant de mise sous tension clignote tour à tour en vert ou en orange.

Fonction de réglage automatique de la qualité de l'image

Lorsque le moniteur recoit un signal d'entrée, il fait automatiquement correspondre le signal à l'un des modes présélectionnés par défaut enregistrrés dans la mémoire du moniteur afin de produit une image de haute qualité au centre de l'écran. (Voir Appendix pour une liste des modes présélectionnés par défaut.)

Pour les signaux d'entrée qui ne correspondent pas à l'un des modes préselectionnés par défaut, la fonction de réglage automatique de la qualité de l'image de ce moniteur ajusté automatiquement la position, la phase et l'horloge de l'image, et assure l'affchage d'une image claire sur l'écran qu'elle que soit la synchronisation dans la plage de fréquence du moniteur (horizontal: 28 - 64 kHz, verticalément: 48 - 75 Hz)
En conséquence, la première fois que le moniteur recoit des signaux d'entrée qui ne correspondent pas à l'un des modes préselectionnés par défaut, il se peut que le moniteur prenne un peu plus de temps que d'habitude pour afficher l'image à l'écran. Ces données de réglages sont automatiquement enregistrées dans la mémoire de sorte que le moniteur fonctionnera de la même manière la prochaine fois qu'il receives des signaux correspondant à l'un des modes préselectionnés par défaut.

Dans tous les modes décrits ci-dessus, si l'image est ajustée, les données de réglage sont enregistrées en tant que mode utilisateur et rappelées automatiquement chaque fois que le même signal d'entrée sera reçu.

Remarque

Pendant que la fonction de réglage de la qualité d'image automatique est activée, seul le commutateur (alimentation) fonctionnera.

Dépannage

Avant de prendre contact avec l'assistance technique, parcourez les informations représentées dans cette section.

Messages affichés

S'il se produit une anomalie au niveau du signal d'entrée, l'un des messages suivants apparaît sur l'écran. Pour résoudre le problème, voir "Symptômes de défaillances et/remèdes" à la page 19.

Si I'indication HORS PLAGE DE BALAYAGE apparait sur I'ecran

Cela signifie que le signal entre n'est pas supporté par les spécifications du moniteur. Vérifiez les éléments suivants.

Si "xx.x kHz/xx Hz" est affché

Cela signifie que la fréquence horizontale ou verticale n'est pas supportée par les spécifications du moniteur. Les chiffres indiquent les fréquences horizontales et verticales du signal d'entrée en cours. Les fréquences horizontales supérieures à 100kHz et les fréquences verticales supérieures à 100Hz sont respectivement représentées par 99,9kHz et 99Hz .

Si “RESOLUTION > XGA” est affché

Cela signifie que la résolution n'est pas supportée par les spécifications du moniteur.

Si I'indication PAS ENTREE VIDEO apparait sur I'écran

Cela signifie qu'aucun signal n'est entre.

PASSER EN MODE ECO

Ce moniteur passe en mode d'économie d'énergie au bout d'environ 5 secondes après l'affichage du message.

Si I'indication CABLE DECONNECT apparait sur I'écran

Cela signifie que le cable de signal video a ete disconnecté du connecteur actuellement selectionné.

PASSER EN MODE ECO

Ce moniteur passe en mode d'économie d'énergie au bout d'environ 4 secondes après l'affichage du message.

Symptômes de défaillances et/remèdes

Si un problème est causé par l'ordinaire ou tout autre apparéil connecté, reportez-vous au mode d'emploi de l' apparéil connecté. Utilisez la fonction d'autodiagnostic (page 21) si les recommendations suivantes ne permettent pas de résoudre le problème.

Symptôme	Vérifiez ces éléments
Pas d'image
Si l'indicateur (1) (alimentation) n'est pas allumé ou si l'indicateur (1) (alimentation) ne s'allume pas lorsque vous appuyez sur le commutateur (1) (alimentation)	Vérifiez si le cable d'alimentation est correctement raccordé.Vérifiez si le commutateur (1) (alimentation) est régé sur la position "on".
Si l'indicateur (1) (alimentation) est allumé en vert ou clignote en orange	Utilisez la fonction d'autodiagnostic (page 21).
Si CABLE DECONNECT apparait sur l'écran	Vérifiez si le cable de signal videoe est correctement raccordé et si toutes les fiches sont correctement branchées sur leur prise (page 7).Vérifiez si les broches du connecteur d'entrée videoe ne sont pas piées ou enforcées.Un cable de signal videoe non fournit est connecté. Si vous raccordez un cable de video non fourni, l'indication CABLE DECONNECT apparait sur l'écran avant le passage au mode d'économie d'énergie. Il ne s'agit pas d'un dysfonctionnement.
Si le message PAS ENTREE VIDEO apparait à l'écran ou si l'indicateur (1) (alimentation) est allumé en orange ou alterne entre le vert et l'orange	Vérifiez si le cable de signal videoe est correctement raccordé et si toutes les fiches sont correctement branchées sur leur prise (page 7).Vérifiez si les broches du connecteur d'entrée videoe ne sont pas piées ou enforcées.Problèmes causés par l'ordinateur ou tout autre équipement connectéL'ordinateur se trouve en mode d'économie d'énergie. Appuyez sur une touche qualconque du clavier ou déplacez la souris.Vérifiez que votre carte graphique est correctement connectée à votre ordinateur.Vérifiez si l'alimentation de l'ordinateur est régéée sur "on".
Si l'indication HORS PLAGE DE BALAYAGE apparait sur l'écran	Problèmes causés par l'ordinateur ou tout autre équipement connectéVérifiez si la plage de fréquence videoe est comprise dans la plage spécifique pour le moniteur. Si vous avez remplaça un ancien moniteur par ce moniteur, rebranche l'ancien moniteur et ajustez la plage de fréquences comme suit:Horizontalément: 28 - 64 kHz, Verticalément: 48 - 75 Hz
Si vous utilisez Windows 95/98/2000	Si vous avez remplaçé votre ancien moniteur par ce moniteur, rebranche l'ancien moniteur et suivez la procédure suivante. Sélectionnez "SONY" dans la liste "Fabricants" et sélectionnez "SDM-M51" depuis la liste "Modèles" dans l'écran de sélection de périphérique Windows 95/98/2000. Si "SDM-M51" n'appraisait pas dans la liste "Modèles", essayez "Plug & Play" ou insallez les informations plus récentes pour le moniteur Sony Computer depuis la disquette Windows Monitor Information (page 9).
Si vous utilisez un système Macintosh	Lorsque vous raccordez le moniteur à un ordinateur Power Mac G3/G4 doté de 3 rangées de broches, assurez-vous que l'adaptateur Macintosh et que le cable de signal videoe sont raccordés correctement (page 7).Si vous possédez un ordinateur Macintosh avec 2rangées de broches, vous devrez utiliser un adaptateur différent (non fourni).
L'image scintille, sautille, oscille ou est brouillée	Ajustez l'horloge et la phase (page 13).Isolez et suprimez les sources potentielles de champs électriques ou magnétiques tels que d'autres moniteurs, des imprimantes laser, des ventilateurs électriques, des éclairages fluorescents ou des téléviseurs.Eloignez le moniteur des lignes à haute tension ou placez un blindage magnétique à proximé du moniteur.Branchez le moniteur sur une autre pisi secteur, de préférence reliée à un autre circuit.Changez l'orientation de l'écran.Problèmes causés par l'ordinateur ou tout autre équipement connectéConsultez le mode d'emploi de votre carte graphique pour le réglage approprié du monitueur.Assurez-vous que le mode graphique (VESA, Macintosh 19" Color, etc.) et la fréquence du signal d'entrée sont supportés par ce monitueur (Appendix). Meme si la fréquence est comprise dans la plage appropriée, il peut que certaines cartes videoe offrent une impulsion de synchronisation trop étroite pour que le monitueur se synchronise correctement.Ajustez le taux de régénération de l'ordinateur (fréquence verticale) de manière à obtenir la meilleure image possible.
L'image est floue	• Ajustez la luminosité et le contraste (page 12). • Ajustez l'horloge et la phase (page 13). ■Problèmes causés par l'ordinateur ou tout autre équipement connecté • Réglez la résolution sur GA (1024 x 768) depuis votre ordinateur.
Apparition d'images fantômes	• N'utilise pas de prolongateurs de cable video et/ou de boîtiers de commutation video. • Vérifiez si toutes les fiches sont correctement branchées sur leur prise.
L'image n'est pas centréé correctement ni du bon format	• Ajustez l'horloge et la phase (page 13). • Ajustez la position de l'image (page 13). Attention que certains modes video ne replissant pas l'écran jusqu'àux bords.
L'image estASFRE	• Réglez la luminosité (page 12). • Réglez le rétroéclairage (page 12). • Plusieurs minutes sont nécessaires avant que l'écran ne devienne lumineux après sa mise sous tension.
Apparition d'un motif ondulatoire ou elliptique (moiré)	• Ajustez l'horloge et la phase (page 13).
Les couleurs ne sont pas uniformes	• Ajustez l'horloge et la phase (page 13).
Le blanc ne semble pas blanc	• Réglez la température des couleurs (page 14).
Les touches du moniter sont inopérantes (Oπ apparaît sur l'écran)	• Si le verrouillage des réglages est réglé sur OUI, réglez-le sur NON (page 16).
Le moniter se met hors tension au bout d'un moment	• Réglez la fonction d'économie d'énergie sur NON (page 15). ■Problèmes causés par l'ordinateur ou tout autre équipement connecté • Désactivez le mode d'économie d'énergie de l'ordinateur.

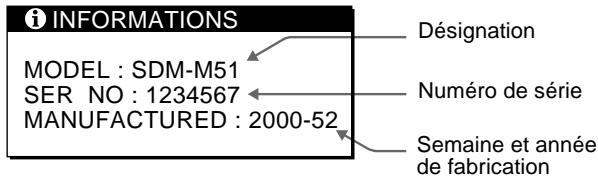

Affichage de la désignation, du numéro de série et de la date de fabrication de ce moniteur.

Pendant que l'écran recoit un signal video, maintenez la touche MENU enforcée pendant plus de cinq secondes.

La zone d'informations de l'écran apparait.

Example

Si le problème persiste,appelez-vous revendeur Sony agreé et fournissez-lui les informations suivantes:

Désignation: SDM-M51
- Numéro de série
- Nom et specifications de votre ordinateur et de votre carte graphique.

Fonction d'autodiagnostic

Ce moniteur est équipé d'une fonction d'autodiagnostic. En cas de problème avec votre moniteur ou votre (vos) ordinateur(s), l'écran se vide et l'indicateur (alimentation) s'allume en vert ou clignote en orange. Si l'indicateur (alimentation) est allumé en orange, cela signifie que l'ordinateur se trouve en mode d'économie d'énergie. Appuyez sur une touche quelconque du clavier ou déplacez la souris.

Si l'indicateur (alimentation) est allumé en vert

1 Coupe le commutateur (alimentation) et débranchez les câbles de signal video de l'appareil.
2 Mettez le moniteur sous tension en appuyant sur le commutateur (alimentation).

Si les quatre barres de couleur apparaissent (blanche, rouge, verte et bleue), c'est que le moniter functionne correctement. Rebranchez les cables d'entrée video et contrôlez le statut de votre (vos) ordinateur(s).

Si les barres de couleur n'apparaissent pas, c'est peut-être en raison d'une défaillance du moniteur. Informez votre revendeur Sony/agréé de la condition du moniteur.

Si l'indicateur (alimentation) clignote en orange

Appuyez deux fois sur le commutateur

(-alimentation) pourmettrele moniteur hors et puis de nouveau sous tension.

Si l'indicateur (alimentation) est allumé en vert, c'est que le monitueur fonctionné correctement.

Si l'indicateur (alimentation) clignote toujours, c'est peut-être en raison d'une défaillance du moniteur. Comptez le nombre de secondes entre les clignotements oranges de l'indicateur (alimentation) et informez votre revendeur Sony/agréé de la condition du moniteur. N'oubliez pas de consigner la désignation et le numéro de série de votre moniteur. Consignez également la marque et la désignation de votre ordinateur et de votre carte graphique.

Specifications

Panneau LCD	Type de panneau: a-Si TFT à matrice activeTaille de l'image: 15,1 pouces
Format du signal d'entrée	Fréquence opérationnelle RVB*Horizontalité: 28 - 64 kHzVerticalité: 48 - 75 Hz
Résolution	Horizontalité: Max.1024 pointsVerticalité: Max.768 lignes
Niveau des signaux d'entrée	Signal matériel RVB0,7 Vp-p, 75 ohms, positifSignal SYNCNiveau TTL, 2,2 kohms,positif ou négatif(Horizontal et vertical séparément,ou synchro composite)0,3 Vp-p, 75ohms, négatif(synchro sur le vert)
Sortie audio	1 W × 2
Prise écouteurs	Miniprise stéreoAccepte une impédance de 16 - 48 ohms
Prise AUDIO IN	Miniprise stéreoAccepte une impédance de 47 kohmsAccepte un niveau de 0,5 Vrms
Puisance de raccordement	100 - 240 V, 50 - 60 Hz,0,4 - 0,2 A
Entrée CC	18 V CC (adaptateur secteur fourni)
Consomamtion électrique	Max. 19 WMax. 22 W (y compris l'adaptateur secteur)
Température de fonctionnement	5 - 35 °C
Dimensions (largeur/hauteur/profondeur)	Ecran (verticalément):Approx. 387 × 345 × 180 mm(151/4 × 135/8 × 71/8 pouces)(avec support)Approx. 387 × 296 × 48 mm(151/4 × 113/4 × 115/16 pouces)(sans support)
Masse	Approx. 4,6 kg (10 lb 14 oz) (avec support)
Plug & Play	DDC1/DDC2B/DDC2Bi
Accessoires	Voir page 7.

• Condition de synchronisation horizontal et verticale recommendée
• La largeur de synchronisation horizontaldeit estre supérieure de plus de 4,8% à la durée horizontalte totale ou 0,8~ s , suivant la plus grande valeur.
• La largeur de suppression horizontale doit être supérieure à 2,5 μs.
• La largeur de suppression verticalie doit être supérieure à 450~ s .

La conception et les spécifications sont sujettes à modifications sans préavis.

Inhalt

Hinweis
