SDM-M51 - Pantalla SONY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Pantalla LCD de matriz activa a-Si TFT
Tamaño de la pantalla	15,1 pulgadas
Resolución máxima	1024 × 768 (XGA)
Frecuencias de entrada	Horizontal: 28-64 kHz, Vertical: 48-75 Hz
Dimensiones (con soporte)	387 × 345 × 180 mm
Dimensiones (sin soporte)	387 × 296 × 48 mm
Peso (con soporte)	4,6 kg
Alimentación	100-240 V CA, 50/60 Hz, adaptador de corriente incluido
Consumo (normal)	19 W (22 W con adaptador)
Consumo (repos)	1 W (2 W con adaptador)
Altavoces integrados	Estéreo 2 × 1 W
Toma de auriculares	Minitoma estéreo (16-48 Ω)
Entrada de audio	Minitoma estéreo (0,5 Vrms, 47 kΩ)
Entrada de video	HD15 (VGA) con señales RGB y sincronización
Temperatura de funcionamiento	5°C a 35°C
Función de ahorro de energía	VESA DPMS, ENERGY STAR, NUTEK
Ajuste automático de la imagen	Ajusta posición, fase y reloj automáticamente
Menús en pantalla (OSD)	Multilingüe (incluyendo francés), ajustes de contraste, brillo, color, etc.
Bloqueo de ajustes	Función de bloqueo de botones
Mantenimiento	Desconectar antes de limpiar, paño suave, no usar disolventes
Seguridad	No exponer a temperaturas extremas, vibraciones, polvo
Piezas de repuesto	Tubo fluorescente reemplazable por distribuidor Sony
Información general	Conforme a MPR II, DDC1/2B/2Bi, Plug & Play

Preguntas frecuentes - SDM-M51 SONY

¿Cómo ajustar el contraste y el brillo?

Presione la tecla Contraste (o Brillo) para mostrar el menú correspondiente. Use las teclas +/- para ajustar. El menú desaparece automáticamente después de 5 segundos.

¿Qué hacer si la pantalla muestra 'CABLE DESCONECTADO'?

Verifique que el cable de video esté correctamente conectado al monitor y a la computadora. Asegúrese de que los pines no estén doblados. Si usa un cable no suministrado, este mensaje puede aparecer antes de entrar en modo de ahorro de energía.

¿Cómo restablecer los ajustes del monitor?

Abra el menú principal con la tecla MENÚ, seleccione RESTAUR (icono de restauración). Elija RESTAUR PANTALLA para restablecer los ajustes de la señal actual, o RESTAUR TOTAL para todos los ajustes.

La imagen parpadea o está borrosa, ¿qué hacer?

Use los menús RELÓJ y FASE para ajustar. Muestre una carta de prueba desde el disco provisto. Ajuste primero el reloj para eliminar las bandas verticales, luego la fase para las bandas horizontales.

¿Cómo ajustar la posición de la imagen?

Abra el menú principal, seleccione CENTRADO H o CENTRADO V. Use las teclas +/- para mover la imagen hasta que el marco de la carta de prueba desaparezca.

El monitor no se enciende, ¿qué verificar?

Verifique que el cable de alimentación esté conectado a la toma de corriente y al adaptador. Presione el interruptor de encendido. Si el indicador sigue apagado, pruebe otra toma. Si el problema persiste, contacte al servicio Sony.

¿Cómo usar la función de ahorro de energía?

Por defecto, el monitor entra en modo de ahorro de energía cuando la computadora envía una señal DPMS. Para desactivar esta función, vaya al menú Opción > MODO ECO y ajuste a NO.

¿Puedo ajustar la temperatura de color?

Sí. En el menú COLOR, elija 9300K, 6500K o 5000K. También puede ajustar con A. USUARIO (ajuste de usuario) y modificar los niveles de rojo y azul.

El volumen de los altavoces no funciona, ¿cómo ajustarlo?

Presione las teclas +/- (volumen) para mostrar el menú VOLUMEN. Ajuste el nivel. Si hay auriculares conectados, el altavoz se silencia. El volumen no se puede ajustar si el menú principal está visible.

¿Qué hacer si la pantalla muestra 'FUERA DE RANGO'?

Este mensaje significa que la frecuencia de la señal de entrada excede los límites del monitor (H: 28-64 kHz, V: 48-75 Hz). Vuelva a conectar un monitor antiguo y ajuste los parámetros de visualización de la computadora dentro de esos límites.

MANUAL DE USUARIO SDM-M51 SONY

Este producto cumple las normas del Consejo Nacional Sueco para Metrología (MPR) emitidas en 1990 (MPR II) para frecuencias muy bajas (VLF) y frecuencias extremadamente bajas (ELF).

Identificación de componentes y controles. 5

Configuración. 7

Paso 1: Conexión de la pantalla al ordenador 7

Paso 2: Conexión del cable de audio. 8

Paso 3: Conexión del cable de alimentación 8

Paso 4: Asegure los cables y cierre la cubierta trasera. 8

Paso 5: Encendido del monitor y el ordenador 9

Uso del altavoz estéreo 9

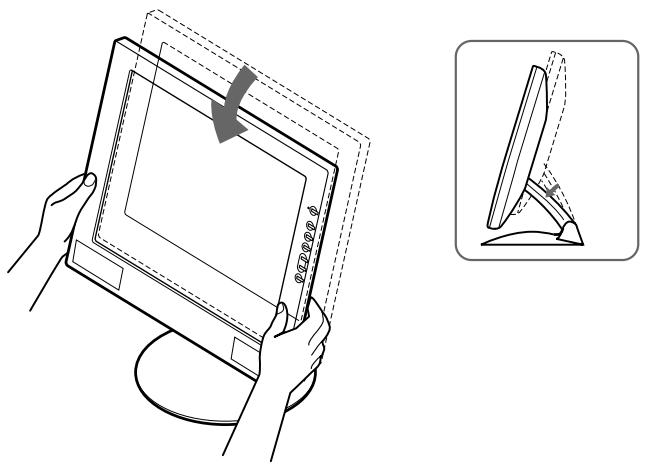

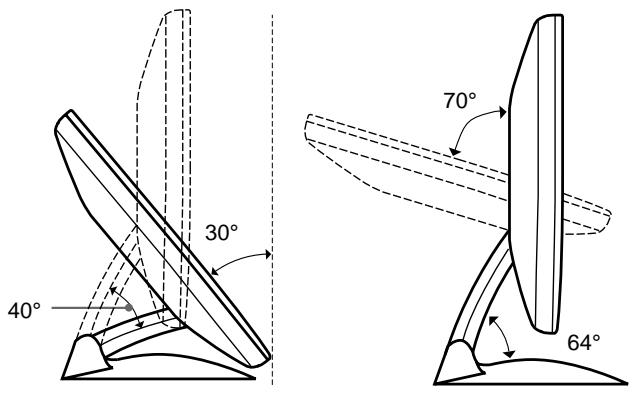

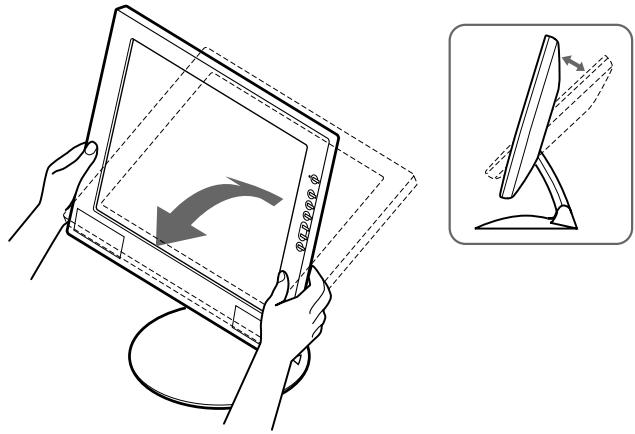

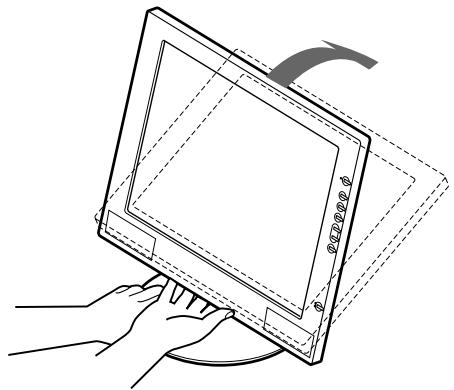

Ajuste de la inclinación y la altura. 10

Personalización del monitor. 11

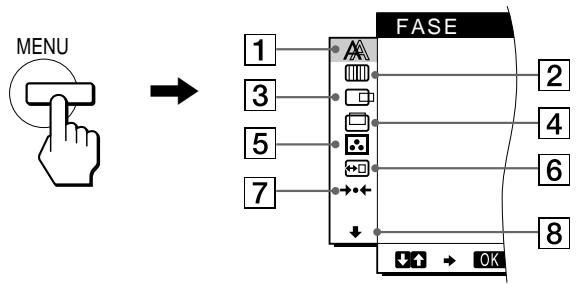

Navegación por el menú. 11

Ajuste del contraste (CONTRASTE). 12

Ajuste del nivel de negro de la imagen (BRILLO). 12

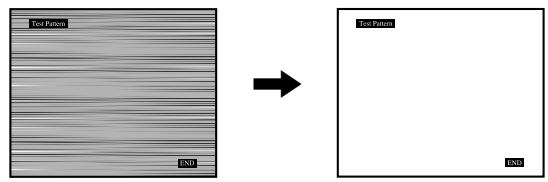

Eliminación del parpadeo o de la borrosidad de la imagen (FASE/ANCHO) 13

Ajuste de la posición de la imagen

(CENTRADO H/CENTRADO V) 13

Ajuste de la temperatura del color (COLOR) 14

Cambio de la posición del menú (POSICIÓN MENÚ) 14

Restauración de los ajustes (REST) 15

Ajustes adicionales (Opción) 15

• Macintosh es una marca comercial con licencia de Apple Computer, Inc., registrada en EE.UU. y en otros países.
• Windows® y MS-DOS son marcas comerciales registradas de Microsoft Corporation en Estados Unidos y otros países.
• IBM PC/AT y VGA son marcas comerciales registradas de IBM Corporation de EE.UU. VESA y DDC™ son marcas comerciales de Video Electronics Standard Association.
• ENERGY STAR es una marca registrada de EE.UU.
• El resto de nombres de productos mencionados pueden ser marcas comerciales o marcas comerciales registradas de sus respectivas empresas.
• Además, “TM” y “®” no se mencionan en cada caso en este manual.

Características técnicas 17

Función de ahorro de energía 17

Función de ajuste automático de la calidad de imagen 17

Solución de problemas 18

Mensajes en pantalla 18

Problemas y soluciones 19

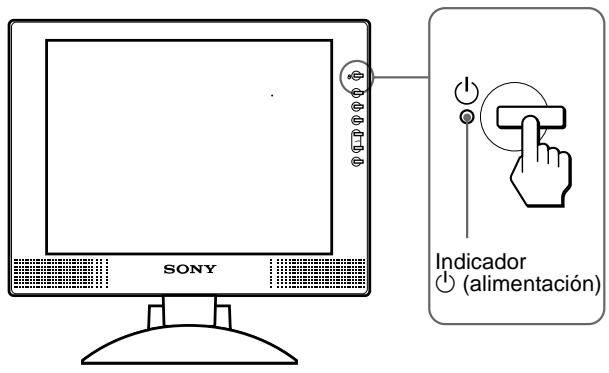

Función de autodiagnóstico 21

Especificaciones 21

Apéndice.

Tabla de tiempos de modo preestablecido

Advertencia sobre las conexiones de la alimentación

• Utilice el cable de alimentación suministrado. Si usa un cable de alimentación diferente, asegúrese de que es compatible con el suministro eléctrico local.

Para los usuarios en EE. UU.

Si no utiliza el cable adecuado, este monitor no cumplirá las normas obligatorias de la FCC.

Para los usuarios en el Reino Unido

Si emplea el monitor en el Reino Unido, utilice el cable de alimentación apropiado para dicho país.

Ejemplo de tipos de enchufe

para 100 a 120 V CA

para 200 a 240 V CA

Para utilizarlo con el adaptador de CA SONY AC-V018

El equipo debe instalarse cerca de una toma de corriente de fácil acceso.

Instalación

No instale ni deje el monitor:

• En lugares sujetos a temperaturas extremas, por ejemplo cerca de un radiador, o una salida de aire caliente o bajo la luz solar directa. Expuesto a temperaturas extremas, como en un automóvil aparcado bajo la luz solar directa o cerca de una salida de aire caliente, ya que podrían producirse deformaciones del exterior o fallos de funcionamiento.
• En lugares sujetos a vibraciones mecánicas o golpes.
• Cerca de equipos que generen campos magnéticos intensos, como un TV u otros electrodomésticos.
• En lugares expuestos a grandes cantidades de polvo, suciedad o arena, por ejemplo cerca de una ventana abierta o de una salida al exterior. Si lo instala temporalmente en un lugar exterior, asegúrese de tomar las precauciones adecuadas contra polvo y suciedad. En caso contrario, podrían producirse fallos de funcionamiento irreparables.

Manejo de la pantalla LCD

• No deje la pantalla LCD orientada al sol, ya que puede dañarse. Tenga cuidado cuando coloque el monitor cerca de una ventana.
• No presione ni arañe la pantalla LCD. No sitúe objetos pesados sobre la pantalla LCD. Si lo hace, la pantalla puede perder uniformidad o podrán producirse fallos de funcionamiento en el panel LCD.
• Si utiliza el monitor en un lugar frío, es posible que aparezca una imagen residual en la pantalla. Esto no es un fallo de funcionamiento. La pantalla recuperará el nivel de funcionamiento normal al aumentar la temperatura.
• Si una imagen fija permanece en pantalla durante mucho tiempo, es posible que aparezca una imagen residual durante un tiempo. Dicha imagen residual desaparecería eventualmente.
• El panel LCD se calienta durante el funcionamiento. Esto no es un fallo de funcionamiento.

Acerca del altavoz estéreo incorporado

Asegúrese de mantener alejados disquetes, cintas y equipos magnéticos de grabación de la abertura del altavoz, ya que los altavoces generan un campo magnético. Dicho campo puede afectar a los datos almacenados en discos y cintas magnéticas.

Acerca de los puntos brillantes de luz o los puntos negros

Es posible que aparezcan puntos brillantes de luz (rojos, azules o verdes) o puntos negros en la pantalla LCD. Esto no es un fallo de funcionamiento. La pantalla LCD está fabricada con tecnología de alta precisión y más del 99,99% de los elementos de imagen son intactos. No obstante, algunos de dichos elementos pueden no aparecer o algunos de ellos pueden aparecer constantes.

Sustitución del tubo fluorescente

Este monitor dispone de un tubo fluorescente especialmente diseñado para el mismo como dispositivo de iluminación. Si la pantalla se oscurece, es inestable o no se enciende, sustituya el tubo fluorescente por uno nuevo. Consulte con el proveedor Sony para sustituir el tubo fluorescente.

Mantenimiento

• Asegúrese de desenchufar el cable de alimentación de la toma de corriente antes de limpiar el monitor.
• Limpie la pantalla LCD con un paño suave. Si usa un producto líquido de limpieza de cristales, no emplee ningún producto que contenga soluciones antiestáticas ni aditivos similares, ya que puede dañar el revestimiento de la pantalla.
• Limpie el exterior, el panel y los controles con un paño suave ligeramente humedecido con una solución detergente poco concentrada. No utilice estropajos abrasivos, detergente en polvo ni disolventes, como alcohol o bencina.
• No frote, toque ni golpee la superficie de la pantalla LCD con objetos afilados o abrasivos, como un bolígrafo o un destornillador. Este tipo de contacto puede rayar el tubo de imagen.
• Tenga en cuenta que el material podrá deteriorarse o el revestimiento de la pantalla LCD degradarse si expone el monitor a disolventes volátiles, como insecticidas, o si está en contacto durante mucho tiempo con materiales de caucho o de vinilo.

Transporte

• Desconecte todos los cables del monitor y agarre firmemente las secciones de apoyo y base del soporte de pantalla con ambas manos cuando lo transporte. Si deja caer el monitor, podrían producirse daños físicos o podría dañar dicho monitor.
• Cuando transporte este monitor para su reparación o desplazamiento, utilice la caja de cartón y los materiales de embalaje originales.

Desecho del monitor

• No deseche este monitor en basuras domésticas ordinarias.
• El tubo fluorescente utilizado en este monitor contiene mercurio. El desecho de este monitor debe realizarse de acuerdo con las normas de las autoridades sanitarias locales.

Identificación de componentes y controles

Consulte las páginas que aparecen entre paréntesis para obtener información detallada.

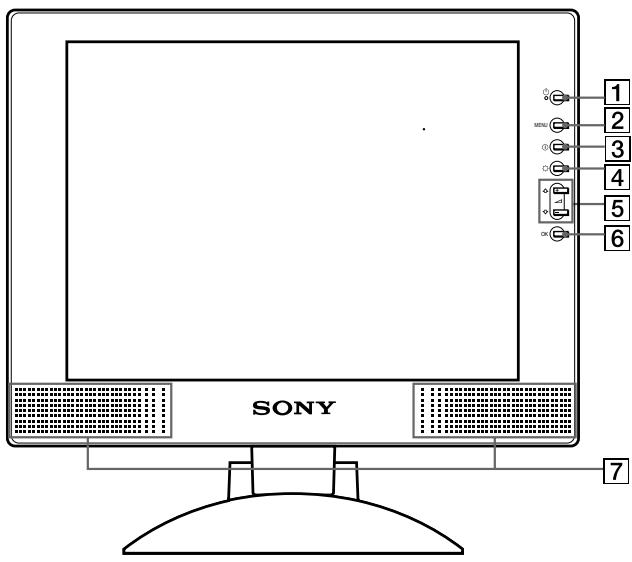

Parte frontal de la pantalla LCD

Vista lateral de la pantalla LCD

Parte posterior del soporte de pantalla

1 Interruptor e indicador (Alimentación) (páginas 9, 17, 21)

Este interruptor enciende y apaga la pantalla.

El indicador de alimentación se ilumina en verde cuando el monitor está encendido, y parpadea en verde y en naranja, o se ilumina en naranja cuando dicho monitor se encuentra en el modo de ahorro de energía.

2 Botón MENU (menú) (páginas 11, 12)

Este botón muestra el menú principal.

3 Botón (contraste) (página 12)

Este botón muestra el menú CONTRASTE.

4 Botón (brillo) (página 12)

Este botón muestra el menú BRILLO.

Botones (volumen) + / - y (+) / (-) (páginas 9, 12)

Estos botones muestran el menú VOLUMEN y funcionan como los botones (+)/ (-) al seleccionar los elementos de menú y realizar ajustes.

6 Botón OK (página 12)

Este botón selecciona el elemento o ejecuta los ajustes del menú.

7 Altavoz estéreo (página 9)

Emite las señales de audio como sonido.

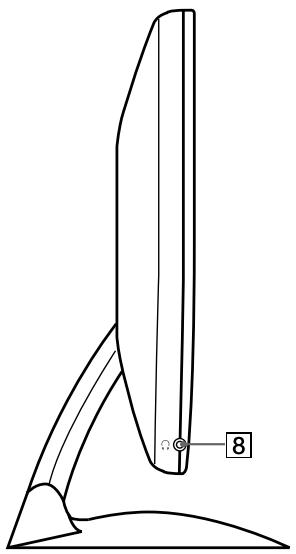

8 Toma de auriculares (página 9)

Esta toma envía las señales de audio a los auriculares.

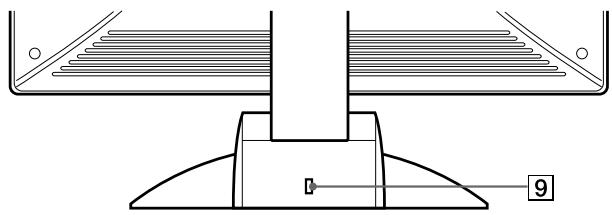

9 Orificio de bloqueo de seguridad

El orificio de bloqueo de seguridad debe aplicarse con el sistema de seguridad Kensington Micro Saver Security System.

Micro Saver Security System es una marca comercial de Kensington.

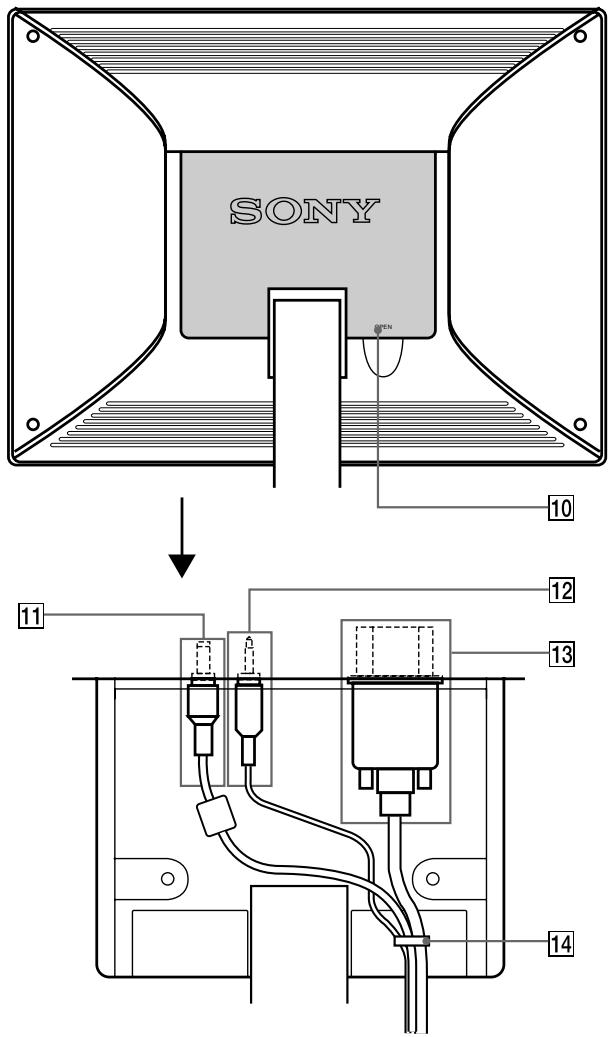

Parte posterior de la pantalla LCD

10 Cubierta posterior (página 8)

Abra esta cubierta cuando conecte y desconecte cables.

11 Conector DC IN/adaptador de CA (página 8)

Este conector proporciona alimentación de CC a la pantalla.

Conecte el adaptador de CA a este conector.

12 Toma AUDIO IN/Cable de audio (página 8)

Esta toma introduce las señales de audio al conectarse a la toma de salida de audio del ordenador o de otro equipo de audio.

13 Conector HD15 (RVA)/Cable de señal de video HD15 (RVA) (página 7)

Este conector introduce las señales de video RVA

(0,7 Vp-p, positivas) y las SYNC (sincronización).

Terminal n°	Señal
1	Roja
2	Verde (Sincronización en verde)
3	Azul
4	Identificación (Masa)
5	Masa DDC*
6	Masa roja
7	Masa verde
8	Masa azul
9	DDC + 5V*
10	Masa
11	Identificación (Masa)
12	Datas bidireccionales (SDA)*
13	Sincronización H.
14	Sincronización V.
15	Reloj de datos (SCL)*

• DDC (Canal de datos de visualización) es un estándar de VESA.

14 Portacables (página 8)

Esta pieza fija los cables a la unidad.

Configuración

Antes de utilizar el monitor, compruebe que los siguientes accesorios se incluyen en la caja:

• Pantalla LCD
• Cable de alimentación
• Adaptador de CA Cable de señal de video HD15 (RVA) Cable de audio (minienchufe estéreo)
• Clip de cables (2) Adaptador Macintosh
• Windows Monitor Information/Windows Utility/Macintosh Utility Disk
• Tarjeta de garantía
• Notas para los sistemas de Macintosh
• Este manual de instrucciones

Paso 1: Conexión de la pantalla al ordenador

Apague la unidad y el ordenador antes de conectarlos.

Nota

No toque los terminales del conductor del cable de señal de video, ya que podrían doblarse.

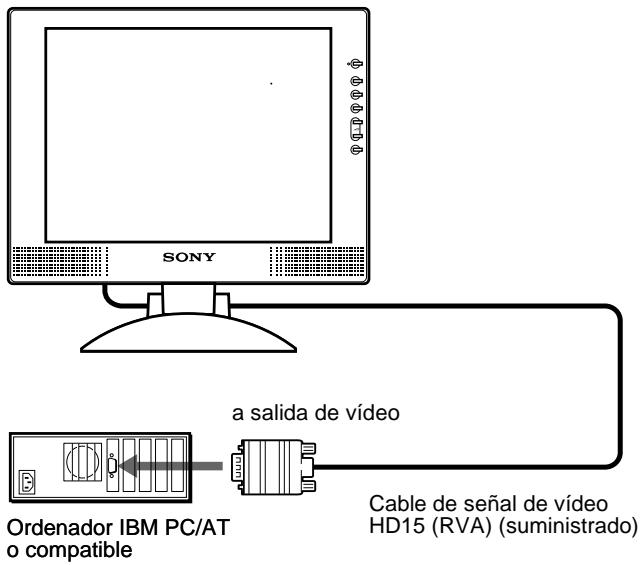

- Conexión de un ordenador IBM PC/AT o compatible

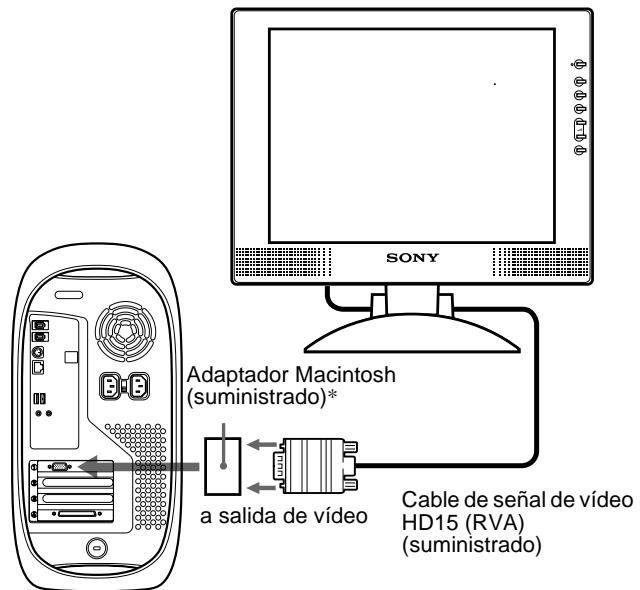

Conexión de un ordenador Macintosh o compatible

Utilice el adaptador Macintosh suministrado.

Ordenador Macintosh o compatible

• Consulte las "Notas para los usuarios de Macintosh" suministradas para obtener información detallada.

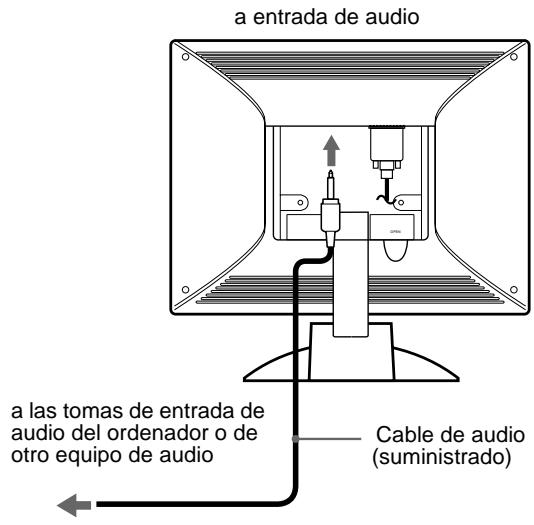

Paso 2: Conexión del cable de audio

Abra la cubierta trasera y apague la pantalla antes de la conexión.

Nota

No abra la cubierta trasera más de 90 grados, ya que si lo hace puede dañar dicha cubierta o el cierre.

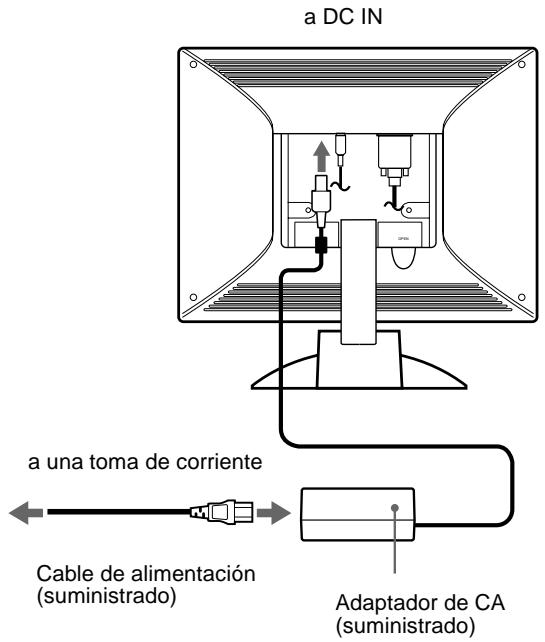

Paso 3: Conexión del cable de alimentación

Con la unidad y el ordenador apagados, conecte primero el adaptador de CA y el cable de alimentación a la unidad de dispositivo de medios y, a continuación, conéctelo a una toma de corriente.

Paso 4: Asegure los cables y cierre la cubierta trasera

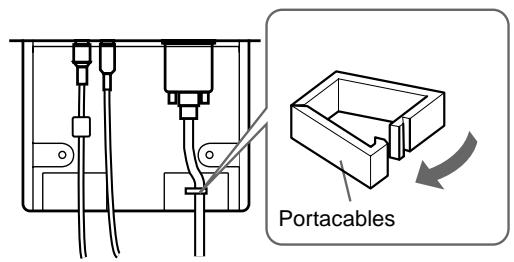

1. Extraiga el portacables.

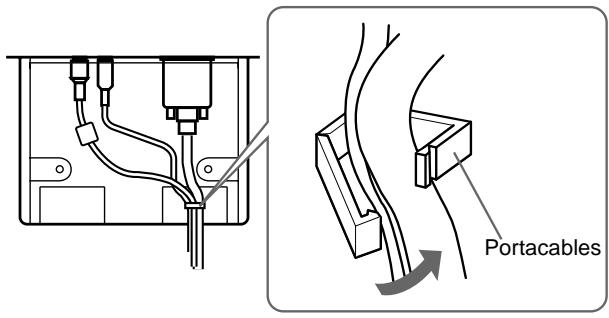

2. Asegure los cables con el portacables.

3. Cierre la cubierta trasera.

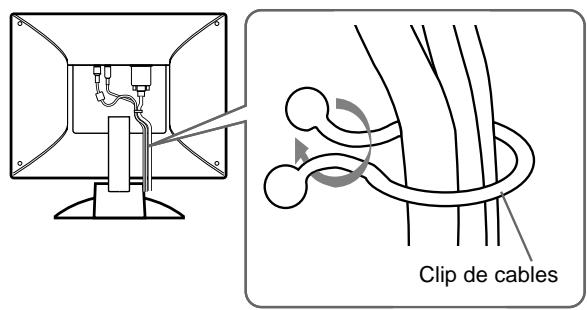

Agrupe los cables

Puede agrupar los cables mediante el clip de cables suministrado.

Paso 5: Encendido del monitor y el ordenador

1. Pulse el interruptor (alimentación).

El indicador de la unidad se ilumina en verde.

2 Encienda el ordenador.

La instalación del monitor ha finalizado. Si es necesario, utilice los controles del monitor para ajustar la imagen.

Si no aparece ninguna imagen en pantalla

• Compruebe que el monitor está correctamente conectado al ordenador.
• Si NO SEÑAL aparece en pantalla, significa que el ordenador se encuentra en el modo de ahorro de energía. Pulse cualquier tecla del teclado o mueva el ratón.

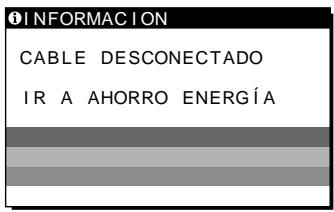

• Si CABLE DESCONECTADO aparece en pantalla, compruebe que el cable de entrada de video está correctamente conectado.
• Si FUERA DE RANGO DE EXPLORACIÓN aparece en pantalla, vuelva a conectar el monitor antiguo. A continuación, ajuste la tarjeta gráfica del ordenador de forma que la frecuencia horizontal se encuentre entre 28 y 64 kHz, y la vertical entre 48 y 75 Hz.

Para obtener más información sobre los mensajes en pantalla, consulte “Problemas y soluciones” en la página 19.

Para los sistemas que utilicen Windows 95/98/2000

Para maximizar el potencial del monitor, instale en el PC el archivo de información de nuevo modelo del disco Windows Monitor Information Disk suministrado.

Este monitor cumple con el estándar Plug & Play de "VESA DDC". Si el PC/tarjeta gráfica cumple con DDC, seleccione "Plug & Play Monitor (VESA DDC)" o el nombre de modelo de este monitor como tipo de monitor en el "Panel de control" de Windows 95/98/2000. Si el PC/tarjeta gráfica presenta dificultades de comunicación con este monitor, cargue el disco Windows Monitor Information Disk y seleccione el nombre de modelo de este monitor como tipo de monitor.

Para los sistemas que utilicen Windows NT4.0

La instalación del monitor en Windows NT4.0 funciona de la misma manera que en Windows 95/98/2000 y no implica seleccionar el tipo de monitor. Consulte el manual de instrucciones de Windows NT4.0 para obtener información detallada sobre el ajuste de la resolución, la frecuencia de barrido y el número de colores.

Ajuste de la resolución y el número de colores del monitor

Consulte el manual de instrucciones del ordenador para ajustar la resolución y el número de colores del monitor. El número de colores puede variar en función del ordenador o de la tarjeta de video. El ajuste de la paleta de colores y el número real de colores es de la siguiente forma:

High Color (16 bits) → 65.536 colores - True Color (24 bits) → aproximadamente 16,77 millones de colores. En el modo True Color (24 bits), la velocidad puede ser menor.

Uso del altavoz estéreo

Es posible escuchar música, sonidos y otros archivos de audio mediante el altavoz estéreo del monitor.

Ajuste del volumen

Los ajustes de volumen se realizan mediante un menú VOLUMEN independiente del menú principal (página 11).

1 Pulse los botones ▲ + / -

El menú VOLUMEN aparecerá en pantalla.

2 Pulse los botones ▲ + / - para ajustar el volumen.

El menú desaparece automáticamente transcurridos unos 5 segundos.

Uso de la toma de auriculares

Es posible escuchar las señales de audio del ordenador o de otro equipo de audio mediante auriculares. Conecte los auriculares a la toma correspondiente. El altavoz se desactiva cuando hay auriculares conectados a la toma de auriculares. Ajuste el volumen de los auriculares con el menú VOLUMEN.

Notas

• No es posible ajustar el volumen mientras se visualiza el menú principal en pantalla.
• Cuando el monitor se encuentra en el modo de ahorro de energía, el sonido no se oye por el altavoz.

Ajuste de la inclinación y la altura

Esta pantalla puede ajustarse en los ángulos que se muestran a continuación.

Para ajustar los ángulos, realice los siguientes pasos.

1. Agarre la parte de la mitad inferior de la pantalla, mientras sujeta el soporte de esta y, a continuación, incline el panel LCD de forma adecuada hacia atrás.

2. Agarre los laterales inferiores del panel LCD y ajuste la inclinación de la pantalla.

3. Agarre los laterales inferiores del panel LCD y ajuste la altura de la pantalla.

Nota

Cuando ajuste la altura y la inclinación de la pantalla, hágalo lenta y cuidadosamente, asegurándose de no golpear el panel LCD contra la mesa o la base de soporte de la pantalla.

Para utilizar la pantalla cómodamente

Esta pantalla está diseñada de forma que pueda instalarse en un cómodo ángulo de visualización. Ajuste el ángulo de visualización de la pantalla de acuerdo con la altura de la mesa y la silla, y de forma que la luz no se refleje de la pantalla a sus ojos.

Personalización del monitor

Antes de realizar ajustes

Conecte el monitor y el ordenador, y enciéndalos. Espere al menos 30 minutos antes de realizar los ajustes con el fin de obtener los mejores resultados posibles.

Es posible realizar diversos ajustes en el monitor mediante el menú en pantalla.

Navegación por el menú

Pulse el botón MENU para que el menú principal aparezca en pantalla. Consulta la página 12 para obtener más información sobre el uso del botón MENU.

Utilice los botones (+) / (-) OK para seleccionar uno de los siguientes nombres. Consulte la página 12 para obtener más información sobre el uso de los botones (+) / (-) OK.

1 FASE (página 13) Seleccione el menú FASE para ajustar la fase si los caracteres o las imágenes aparecen borrosas en toda la pantalla. Ajuste la fase antes de ajustar el paso 2 ANCHO (página 13) Seleccione el menú ANCHO para ajustar el paso si los caracteres o las imágenes no aparecen nítidamente en algunas partes de la pantalla. 3 CENTRADO H (página 13) Seleccione el menú CENTRADO H para ajustar el centro horizontal de la imagen.

4 CENTRADO V (página 13) Seleccione el menú CENTRADO V para ajustar el centro vertical de la imagen. 5 COLOR (página 14) Seleccione el menú COLOR para ajustar la temperatura del color de la imagen. Este menú permite ajustar el tono de la pantalla. 6 POSICIÓN MENÚ (página 14) Seleccione el menú POSICIÓN MENÚ para cambiar la posición del menú en pantalla. 7 REST (página 15) Seleccione el menú REST para restaurar los ajustes.

8 OPCIÓN (página 15) Seleccione el menú OPCIÓN para ajustar las opciones del monitor. Estas incluyen: RETROILUMIN. AHORRO ENERGÍA LANGUAGE BLOQ. DE AJUSTES

■ Uso de los botones MENU, (+) / (-) y OK

1 Muestre el menú principal.

Pulse el botón MENU para que el menú principal aparezca en pantalla.

2 Seleccione el menú que desee ajustar.

Pulse los botones (+) / (-) para que aparezca el menú deseado. Pulse el botón OK para seleccionar el elemento del menú.

3 Ajuste el menú.

Pulse los botones (+)/ (-) para realizar el ajuste y, a continuación, pulse el botón OK.

Al pulsar el botón OK, el ajuste se almacena y, a continuación, la unidad vuelve al menú anterior.

4 Cierre el menú.

Pulse el botón MENU una vez para recuperar la visualización normal. Si no pulsa ningún botón, el menú se cerrará automáticamente antes de unos 30 segundos.

■ Restauración de los ajustes

Es posible restaurar los ajustes mediante el menú REST. Consulta la página 15 para obtener más información sobre la restauración de los ajustes.

Ajuste del contraste (CONTRASTE)

El ajuste de contraste se realiza mediante un menú CONTRASTE independiente del menú principal (página 11).

1 Pulse el botón (contraste).

El menú CONTRASTE aparecerá en pantalla.

Frecuencia horizontal de la señal de entrada actual Frecuencia vertical de la señal de entrada actual

Visualización de la señal de entrada actual

Las frecuencias horizontal y vertical de la señal de entrada actual aparecen en el menú CONTRASTE y BRILLO.

2 Pulse los botones (+) / (-) para ajustar el contraste.

El menú desaparece automáticamente transcurridos

5 segundos.

Ajuste del nivel de negro de la imagen (BRILLO)

El ajuste de brillo se realiza mediante un menú BRILLO independiente del menú principal (página 11).

1 Pulse el botón (brillo).

El menú BRILLO aparecerá en pantalla.

Frecuencia horizontal de la señal de entrada actual Frecuencia vertical de la señal de entrada actual

2 Pulse los botones (+) / (-) para ajustar el brillo.

El menú desaparece automáticamente transcurridos

5 segundos.

Si la pantalla es demasiado brillante

Ajuste la luz de fondo. Para obtener más información sobre el ajuste de la luz de fondo, consulte "Ajuste de la luz de fondo" en la página 15.

Nota

No es posible ajustar el contraste ni el brillo cuando se visualiza el menú principal en pantalla.

Eliminación del parpadeo o de la borrosidad de la imagen (FASE/ANCHO)

Cuando el monitor recibe una señal de entrada, la función de ajuste automático de la calidad de la imagen del monitor ajusta automáticamente la posición, la fase y el paso de la imagen con el fin de garantizar la visualización en pantalla de una imagen nítida. Para obtener más información sobre esta función, consulte "Función de ajuste automático de la calidad de imagen" en la página 17.

Es posible que esta función no ajuste por completo la posición, la fase y el paso de todas las señales recibidas. En este caso, puede realizar estos ajustes de forma manual siguiendo las instrucciones indicadas a continuación. Los ajustes manuales se almacenan en la memoria y se recuperan de forma automática siempre que el monitor reciba las mismas señales de entrada. Es posible que sea necesario volver a reactivar estos ajustes si cambia la señal de entrada después de conectar de nuevo el ordenador.

1 Ajuste la resolución en 1024 × 768 en el ordenador. 2 Cargue el disco de sistemas (Utility Disk). 3 Inicie el disco de Utilities y muestre el patrón de prueba.

Para Windows 95/98/2000

Haga clic en [Utility] → [Windows]/[Win Utility.exe].

Para Macintosh

Haga clic en [Utility] → [Mac]/[Mac Utility].

4 Pulse el botón MENU.

El menú principal aparecerá en pantalla.

5 Pulse los botones ↑ (+) / ↓ (-) para seleccionar (ANCHO) y pulse el botón OK.

El menú ANCHO aparecerá en pantalla.

6 Pulse los botones ↑ (+) / ↓ (-) hasta que las rayas verticales desaparezcan.

Realice el ajuste de forma que las rayas verticales desaparezcan.

7 Pulse el botón OK.

El menú principal aparecerá en pantalla.

Si se observan rayas horizontales en toda la pantalla, ajuste la fase como en el paso CEE.

8 Pulse los botones ↑ (+) / ↓ (-) para seleccionar (FASE) y pulse el botón OK.

El menú FASE aparecerá en pantalla.

9 Pulse los botones ↑ (+) / ↓ (-) hasta que las rayas horizontales sean mínimas.

Realice el ajuste de forma que las rayas horizontales sean mínimas.

10 Pulse el botón END en pantalla para desactivar el patrón de prueba.

Para restaurar el ajuste automático de la calidad de imagen

Seleccione REST PANTALLA y active esta opción mediante el menú REST. Consulte la página 15 para obtener más información sobre el uso del menú REST.

Ajuste de la posición de la imagen (CENTRADO H/CENTRADO V)

Si la imagen no aparece en el centro de la pantalla, ajuste el centrado de la imagen de la siguiente forma.

Es posible que sea necesario volver a realizar estos ajustes si cambia la señal de entrada o después de conectar de nuevo el ordenador.

1 Inicie el disco de utilidades y muestre el patrón de prueba.

Repita los pasos 2 y 3 de "Eliminación del parpadeo o de la borrosidad de la imagen (FASE/ANCHO)".

2 Pulse el botón MENU.

El menú principal aparecerá en pantalla.

3 Pulse los botones (+) / (-) para seleccionar

(CENTRADO H) o (CENTRADO V) y pulse el botón OK.

El menú CENTRADO H o CENTRADO V aparecerá en pantalla.

4 Desplace la imagen hacia arriba, abajo, izquierda o derecha hasta que el marco del perímetro del patrón de prueba desaparezca.

Pulse los botones (+) / (-) para ajustar el centrado de la imagen mediante el menú CENTRADO H para el ajuste horizontal, o el menú CENTRADO V para el vertical.

5 Mire la pantalla para desactivar el patrón de prueba.

Ajuste de la temperatura del color (COLOR)

Los ajustes COLOR permiten definir la temperatura del color de la imagen cambiando el nivel de color del campo de color blanco. Los colores aparecerán con un tono rojizo si la temperatura es baja, y con un tono azulado si es alta.

El valor 9300K resulta generalmente adecuado para procesamiento de texto y aplicaciones orientadas a texto, mientras que 6500K resulta generalmente adecuado para imágenes de video.

Es posible ajustar la temperatura del color en 9300K, 6500K, 5000K o según ajustes de usuario.

1 Pulse el botón MENU.

El menú principal aparecerá en pantalla.

2 Pulse los botones ↑ (+) / ↓ (-) para seleccionar (COLOR) y pulse el botón OK. 3 Pulse los botones ↑ (+) / ↓ (-) para seleccionar la temperatura del color deseada y pulse el botón OK.

Las temperaturas del color predefinidas son 9300K, 6500K y 5000K. Puesto que el ajuste de fábrica es 9300K, el tono del color blanco cambiará de azulado a rojizo al disminuir la temperatura hasta 6500K y 5000K.

4 Si es necesario, ajuste con precisión la temperatura del color.

Primero pulse los botones ↑ (+) / ↓ (-) para seleccionar AJUSTAR y pulse el botón OK. Después pulse los botones ↑ (+) / ↓ (-) para seleccionar R (Rojo) o A (Azul) y pulse el botón OK; a continuación, pulse los botones ↑ (+) / ↓ (-) para ajustar la temperatura del color y pulse el botón OK. Puesto que este ajuste cambia la temperatura del color aumentando o disminuyendo los componentes R y A con respecto a V (verde), el componente V será bajo.

Para cambiar el ajuste GAMMA

Puede seleccionar el ajuste GAMMA entre [1] y [3]. El ajuste más alto es [3].

1 Pulse el botón MENU.

El menú principal aparece en pantalla.

2 Pulse los botones (+) / (-) para seleccionar (COLOR) y pulse el botón OK.

El menú COLOR aparece en pantalla.

3 Cambie el ajuste GAMMA.

Primero pulse los botones (+)/ (-) para seleccionar ADJUST y pulse el botón OK. Después pulse los botones (+)/ (-) para seleccionar GAMMA y pulse el botón OK. A continuación, pulse los botones (+)/ (-) para seleccionar [1] -[3] y pulse el botón OK.

Si afina con precisión la temperatura del color o cambia el ajuste GAMMA, el nuevo ajuste se almacenará en la memoria para AJUSTE USUARIO y se recuperará automáticamente siempre que se seleccione USUARIO.

Para volver al menú principal

Pulse los botones (+) / (-) para seleccionar y, a continuación, pulse el botón OK.

Cambio de la posición del menú (POSICIÓN MENÚ)

Es posible alterar la posición del menú si bloquea alguna imagen en pantalla.

1 Pulse el botón MENÚ.

El menú principal aparecerá en pantalla.

2 Pulse los botones (+) / (-) para seleccionar

• (POSICIÓN MENÚ) y pulse el botón OK.

3 Pulse los botones (+) / (-) para seleccionar la posición deseada y pulse el botón OK.

Existen tres posiciones para cada una de las partes superior e inferior de la pantalla, y una para el centro de esta.

Restauración de los ajustes (REST)

Este monitor dispone de los siguientes métodos de restauración. Utilice el menú REST para restaurar los ajustes.

1 Pulse el botón MENU. El menú principal aparecerá en pantalla. 2 Pulse los botones (+) / (-) para seleccionar → + (REST) y pulse el botón OK. Restaure los ajustes según las siguientes instrucciones.

Restauración de los datos de ajuste más apropiados para la señal de entrada actual. Pulse los botones (+) / (-) para seleccionar REST PANTALLA y pulse el botón OK.

La función de ajuste automático de la calidad de imagen de este monitor ajusta la posición, la fase y el paso de la imagen en los valores más adecuados de forma automática.

El menú REST volverá a aparecer automáticamente el menú principal una vez restaurados los datos de ajuste.

Restauración de todos los datos de ajuste

Pulse los botones (+) / (-) para seleccionar REST Todo y pulse el botón OK.

El menú REST volverá a aparecer automáticamente el menú principal una vez restaurados los datos de ajuste.

Para cancelar la restauración

Pulse los botones (+) / (-) para seleccionar y pulse el botón OK.

El menú REST volverá a aparecer el menú principal sin restaurar los datos de ajuste.

Ajustes adicionales (Opcional)

Es posible ajustar las siguientes opciones:

• RETROILUMIN.
• AHORRO ENERGÍA LANGUAGE BLOQ.DE AJUSTES

1 Pulse el botón MENU.

El menú principal aparecerá en pantalla.

2 Pulse los botones (+) / (-) para seleccionar

El menú aparecerá en pantalla.

3 Pulse los botones (+) / (-) para seleccionar el elemento de opción deseado y pulse el botón OK.

Ajuste el elemento de opción seleccionado según las siguientes instrucciones.

Ajuste de la luz de fondo

Si la pantalla presenta demasiado brillo, ajuste la luz de fondo. Primero pulse los botones (+)/ (-) para seleccionar |RETROILUMIN.) y pulse el botón OK. Después pulse los botones (+)/ (-) para ajustar el nivel de luz que desee.

Ajuste del modo de ahorro de energía

Este monitor dispone de una función que le permite entrar en el modo de ahorro de energía automáticamente en referencia a los ajustes de ahorro de energía del ordenador. Puede evitar que el monitor entre en el modo de ahorro de energía ajustando la opción singularmente en NO.

Para obtener más información sobre el modo de ahorro de energía, consulte la página 17.

Primero pulse los botones (+) / (-) para seleccionar (AHORRO ENERGIA) y pulse el botón OK. Después pulse los botones (+) / (-) para seleccionar SI o NO.

Selección del idioma de los menús en pantalla

Puede disponer de versiones en inglés, alemán, francés, español, italiano o japonés de los menús en pantalla. El ajuste de fábrica es el idioma inglés.

Primero pulse los botones (+) / (-) para seleccionar (LANGUAGE) y pulse el botón OK. Después pulse los botones (+) / (-) para seleccionar un idioma.

• ENGLISH: Inglés
• DEUTSCH: Alemán, FRANCAIS: Francés
• ESPAÑOL, ITALIANO: Italiano
• 日本語: Japonés

Bloqueo de los mandos y los controles

Primero pulse los botones (+) / (-) para seleccionar (BLOQ. DE AJUSTES) y pulse el botón OK.

Después pulse los botones (+) / (-) y seleccione SÍ.

Sólo funciona en interruptor (alimentación) y (BLOQ. DE AJUSTES) del menú opción. Si se selecciona otro elemento, la marca (aparecerá en pantalla.

Para cancelar el bloqueo del menú

Repita el procedimiento anterior y ajuste (BLOQ. DE AJUSTES) en NO.

Características avanzadas

Función de ahorro de energía

Este monitor cumple las directrices de ahorro de energía establecidas por VESA, ENERGY STAR y NUTEK. Si el monitor se conecta a un ordenador o tarjeta gráfica de video conforme con DPMS (Display Power Management Signaling), dicho monitor reducirá automáticamente el consumo de energía en tres etapas como se muestra a continuación.

modo de alimentación	Consumo de energia*	Indicator (alimentación)
funcionamiento normal	19 W (22 W)	verde
activo inactivo** (deep sleep)*	1 W (2 W)	naranja***
alimentación desactivada	1 W (2 W)	apagado

• "deep sleep" el modo de ahorro de energía definido por la Agencia de Protección del Medio Ambiente (Environmental Protection Agency). ** Cuando el ordenador entra en el modo "activo-inactivo", la señal de entrada se interrumpe y la pantalla muestra NO SEÑAL. Transcurridos 20 segundos, el monitor entra en el modo de ahorro de energía. *** Si la señal de sincronización horizontal o vertical se recibe mediante el monitor, el indicador de alimentación puede parpadear de forma alterna en verde y naranja.

Función de ajuste automático de la calidad de imagen

Cuando el monitor recibe una señal de entrada, hace coincidir automáticamente la señal con uno de los modos predefinidos en fábrica almacenados en la memoria del monitor para encontrar una imagen de alta calidad en el centro de la pantalla. (Consulte el Apéndice para ver la lista de los modos predefinidos en fábrica.) Con respecto a las señales de entrada que no coinciden con ninguno de los modos predefinidos en fábrica, la función de ajuste automático de la calidad de imagen de este monitor ajusta automáticamente la posición, fase y bajo de la imagen, y garantiza la presentación en pantalla de imágenes nítidas para cualquier sincronización dentro del margen de frecuencias del monitor (horizontal: 28 - 64 kHz, vertical: 48 - 75 Hz).

Como consecuencia, la primera vez que el monitor reciba señales de entrada que no coincidan con ninguno de los modos predefinidos en fábrica, dicho monitor podrá tardar más tiempo del normal en mostrar la imagen en pantalla. Estos datos de ajuste se almacenan automáticamente en la memoria, para que la próxima vez el monitor funcione de la misma forma que cuando recibe señales que coinciden con uno de los modos predefinidos en fábrica.

En todos los modos anteriores, si la imagen se ajusta, los datos de ajuste se almacenarán como un modo de usuario y se recuperarán automáticamente siempre que se reciba la misma señal de entrada.

Nota

Mientras la función de ajuste automático de la calidad de imagen está activada, solo funcionará el interruptor (alimentación).

Solución de problemas

Antes de ponerse en contacto con el soporte técnico, consulte esta sección.

Mensajes en pantalla

Si la señal de entrada presenta algunos problemas, la pantalla mostrará uno de los siguientes temas. Para solucionar el problema, consulte "Problemas y soluciones" en la página 19.

Si "FUERA DE RANGO EXPLORACIÓN" aparece en pantalla

Esto indica que la señal de entrada no cumple las especificaciones del monitor. Compruebe lo siguiente.

Si aparece "xx.x kHz/xx Hz"

Esto indica que la frecuencia horizontal o la vertical no cumple las especificaciones del monitor.

Las cifras indican las frecuencias horizontal y vertical de la señal de entrada actual. Las frecuencias horizontales superiores a 100 kHz y las verticales superiores a 100 Hz se representan mediante 99,9 kHz y 99 Hz respectivamente.

Esto indica que la resolución no cumple las especificaciones del monitor.

Si NO SEÑAL aparece en pantalla

Esto indica que no se introduce ninguna señal.

IR A AHORRO ENERGÍA

El monitor entrará en el modo de ahorro de energía transcurridos unos 5 segundos después de aparecer el mensaje.

Si CABLE DESCONECTADO aparece en pantalla

Esto indica que el cable de señal de video se ha desconectado del conector actualmente seleccionado.

IR A AHORRO ENERGÍA

El monitor entrará en el modo de ahorro de energía transcurridos unos 4 segundos después de aparecer el mensaje.

Problemas y soluciones

Si el ordenador u otro equipo conectado causa algún problema, consulte el manual de instrucciones del equipo conectado. Utilice la función de autodiagnóstico (página 21) si el problema no se soluciona mediante las siguientes recomendaciones.

Problema	Compruebe loisible
No aparece laImagen
Si elindicador (alimentación) no se ilumina, o si elindicador (alimentación) no se ilumina al pulsar el interruptor (alimentación)	·Compruebe que el cable de alimentación está correctamente connectado. ·Compruebe que el interruptor (alimentación) se incluye en la posición de encendido.
Si elindicador (alimentación) se ilumina en verde o parpadea en naranja	·Utilice la funciona de autodiagnostico (pagina 21).
Si CABLE DESCONNECTADO aparece en pantalla	·Compruebe que el cable de senal de video está correctamente connectado y que todos los enchufes están perfectamente insertados en sus receptáculos (pagina 7). ·Compruebe que los terminales del conductor de entrada de video no están doblados ni aplastados. ·Ha-connectado un cable de senal de video no suministrado. Si conecta un cable de senal de video no suministrado, CABLE DESCONNECTADO aparecerá en pantalla antes de entrada en el modo de averro de energia. Este no es un fallo de configuracion.
Si elmensaje NO SEÑAL aparece en pantalla, o si elindicador (alimentación) está iluminado en naranja o alterna entre verde y naranja	·Compruebe que el cable de senal de video está correctamente connectado y que todos los enchufes están perfectamente insertados en sus receptáculos (pagina 7). ·Compruebe que los terminales del conductor de entrada de video no están doblados ni aplastados. ■Problemas causados por elordenador u othero equipo connectado ·Elordenador está en el modo de averro de energia. Pulse cualquier tecla del teclado o mueva el ratón. ·Compruebe que la tarjeta gráficada está correctamente instalada en elordenador. ·Compruebe que la alimentacion delordenador está activada.
Si FUERA DE RANGO EXPLORACION aparece en pantalla	■Problemas causados por elordenador u othero equipo connectado ·Compruebe que el rango de fecundía de video se encontrartra bajo elspecficado para el monitor. Si ha sustituido un monitor antigo por este,whelming a conectar el antigo y ajuste el margen de fecuencias en los siguientes values: Horizontal: 28-64 kHz, Vertical: 48-75 Hz
Si utilizes Windows 95/98/2000	·Si ha sustituidoo un monitor antiguo por este,whelming a conectar el antigo y realize lovious. Seleezione "SONY" en la lista "Manufactures" y elija "SDM-M51" en la lista "Models" de la pantalla de selección de dispositivos de Windows 95/98/2000. Si "SDM-M51" no aparece en la lista "Models",intente con "Plug &Play" o instale la informacion másrecente de la pantalla Sony Computer Display del disco Windows Monitor Information Disk (pagina 9).
Si utilizes unsystema Macintosh	·Si realiza la connexion a un Power Mac G3/G4 queonga 3 filas de terminals,compruebe que el adaptormacintosh suministrado y el cable de senales de video estácorrectamente connectados (page 7). ·Si lo conecta a la other version deordenador de la series Macintosh que tiene 2 filas de pines,necasarun adaptordiferente(no suministrado).
LaImagen parpadea,se ondula, oscila o aparece codificada	·Ajuste elrado y la fase (pagina 13). ·Aísle y elimine las fuentes poteciales de Campos electricos or magnéticos, como others monitores,impresoras láser,ventiladores electricos,luces fluorescentes or televisores. ·Aleje el monitor de linhas electricas o instale una protección magnética circa del monitor. ·Enchufe el monitor en una toma de CA diferente,preferablymente de un circuito diferente. ·Cambie la orientación de la pantalla. ■Problemas causados por elordenador u othero equipo connectado ·Consulte elmanual de la tarjeta gráficāa para Obtener información sobre elajuste adecuado para elmonitor. ·Compruebe que este monitor admite el mode gráfico (VESA, Macintosh 19" Color, etc.) y lafecundia de la senal de entrada (Appendix). Aquele la fecundia se encontrarctudo del margen adecuado,algunas tarjetades de videoeosaponen tener un impulso de sincronizaciondemasiadoestrocho para queelmonitorse sincrione correctamente. ·Ajuste la fecundia de barrido (fecundia vertical) delordenador para Obtener la mayorimagen possible.
Problema	Compruebe lo siguientes
LaImagen es borrosa	·Ajuste el brillo y el contraste (pagina 12). ·Ajuste el paso y la fase (pagina 13). ■Problemas causados por el ordinador u other equipo connectado ·Ajuste la resolución en GA (1024 x 768) en el ordinador.
Aparecen imágenes fantasma	·Deje de utiliser cables prolongadores de video y/o dispositivos de conmutación de video. ·Compruebe que todos los enchufes estánfirmamente insertados en sus receptáculos.
LaImagen no está centrada o su tamanno no es correcto	·Ajuste el paso y la fase (pagina 13). ·Ajuste la posición de laImagen (pagina 13). Tenga en cuenta que algunos modos de video nohlenan la pantalla hasta los bordes.
LaImagen es oscura	·Ajuste el brillo (pagina 12). ·Adjust the backbite (page 12). ·La pantalla tarda uno minutos en iluminarse tras encender la unidad.
Aparece un patrón ondulado o eliptico (muaré)	·Ajuste el paso y la fase (pagina 13).
El color no es uniforme	·Ajuste el paso y la fase (pagina 13).
El blanco no parece blanco	·Ajuste la temperatura del color (pagina 14).
Los botones del monitor no funciona anaprecee en pantalla	·Si el bloqueo del menu está ajustado en SI, ajustelo en NO (pagina 16).
El monitor se apaga tras un tiempo	·Ajuste la función de ahorro de energia en NO (pagina 15). ■Problemas causados por el ordinador u other equipo connectado ·Desactive el ajuste de ahorro de energia del ordinador.

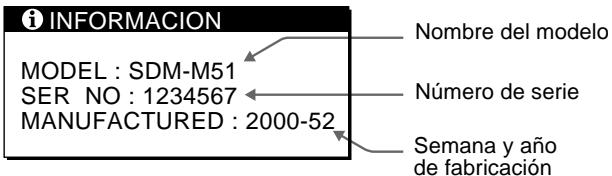

Visualización del nombre, número de serie y fecha de fabricación de este monitor.

Mientras el monitor recibe una señal de video, pulse y mantenga pulsado el botón MENU durante más de 5 segundos.

Aparece el cuadro de información del monitor.

Ejemplo

Si al algún problema no se soluciona, póngase en contacto con un proveedor Sony autorizado y proporcione la siguiente información:

• Nombre del modelo: SDM-M51 - Número de serie
• Nombre y especificaciones del ordenador y tarjeta gráfica.

Función de autodiagnóstico

Este monitor dispone de una función de autodiagnóstico. Si existe algún problema con el monitor o el ordenador, la pantalla aparecerá en blanco y el indicador (alimentación) se iluminará en verde o parpadeará en naranja. Si el indicador

(alimentación) se ilumina en naranja, significa que el ordenador está en el modo de ahorro de energía. Pulse alguna tecla del teclado o mueva el ratón.

Si el indicador (alimentación) se ilumina en verde

1. Desactive el interruptor (alimentación) y desconecte los cables de señal de video de la unidad. 2. Encienda el monitor pulsando el interruptor (alimentación).

Si aparecen cuatro barras de color (blanco, rojo, verde, azul), significa que el monitor funciona correctamente. Vuelva a conectar los cables de entrada de video y compruebe el estado del ordenador.

Si las barras de color no aparecen, significa que existe un fallo potencial del monitor. Informe a un proveedor Sony autorizado sobre el estado del monitor.

Si el indicador (alimentación) parpadea en naranja

Pulse el interruptor (alimentación) dos veces para apagar el monitor y volver a encenderlo.

Si el indicador (alimentación) se ilumina en verde, significa que el monitor funciona correctamente.

Si el indicador (alimentación) aún parpadea, significa que existe un fallo potencial del monitor. Cuente el número de segundos entre los parpadeos en naranja del indicador (alimentación) e informe a un proveedor Sony autorizado del estado del monitor. Asegúrese de anotar el nombre del modelo y el número de serie del monitor. Igualmente, tome nota del fabricante y del modelo del ordenador y de la tarjeta gráfica.

Especificaciones

Panel LCD	Tipo de panel: Matriz activa a-Si TFT Tamaño de imagen: 15,1 pulgadas
Formato de la seals de entrada	Frecuencia de funciona RVA* Horizontal: 28 - 64 kHz Vertical: 48 - 75 Hz
Resolución	Horizontal: Max. 1024+puntos Vertical: Max. 768 linyas
Niveles de seals de entrada	Señal de video RVA 0,7 Vp-p, 75 Ω, positiva Señal SYNC Nivel TTL, 2,2 kΩ, positiva o negativa (Horizontal y vertical independiente, o sincronización compuesta) 0,3 Vp-p, 75Ω, negativa (Sincronización en verde)
Salida de audio	1 W × 2
Toma auriculares	Minitoma estéreo Acepta impedancia de 16 - 48Ω
Toma AUDIO IN	Minitoma estéreo Admite impedancia de 47 kΩ Admite nivel de 0,5 Vrms
Requisitos de alimentación	100 - 240 V, 50 - 60 Hz, 0,4 - 0,2 A
Entrada de CC	CC 18 V (adaptador de CA suministrado)
Consumo de energia	Máx. 19 W Máx. 22 W (incluido el adaptor de CA)
Temperatura de funciona	5 - 35 °C
Dimensiones (ancho/alto/profundidad)	Pantalla (vertical): Aprox. 387 × 345 × 180 mm (15 1/4 × 13 5/8 × 7 1/8 pulgadas) (con soporte) Aprox. 387 × 296 × 48 mm (15 1/4 × 11 3/4 × 1 15/16 pulgadas) (sin soporte)
Peso	Aprox. 4,6 kg (10 lb 14 oz) (con soporte)
Plug & Play	DDC1/DDC2B/DDC2Bi
Accesorios	Consulte la págria 7.

• Condición de sincronización horizontal y vertical recomendada
• La anchura de sincronización horizontal de empleo debe ser superior al 4,8% del tiempo total horizontal o 0,8µs, según el que sea mayor.
• La anchura de supresión horizontal debe ser superior a 2,5 μseg.
• La anchura de supresión vertical debe ser superior a 450 µseg

Diseño y especificaciones sujetos a cambio sin previo aviso.

Índice
