MODE D'EMPLOI CA 5600 BTI H

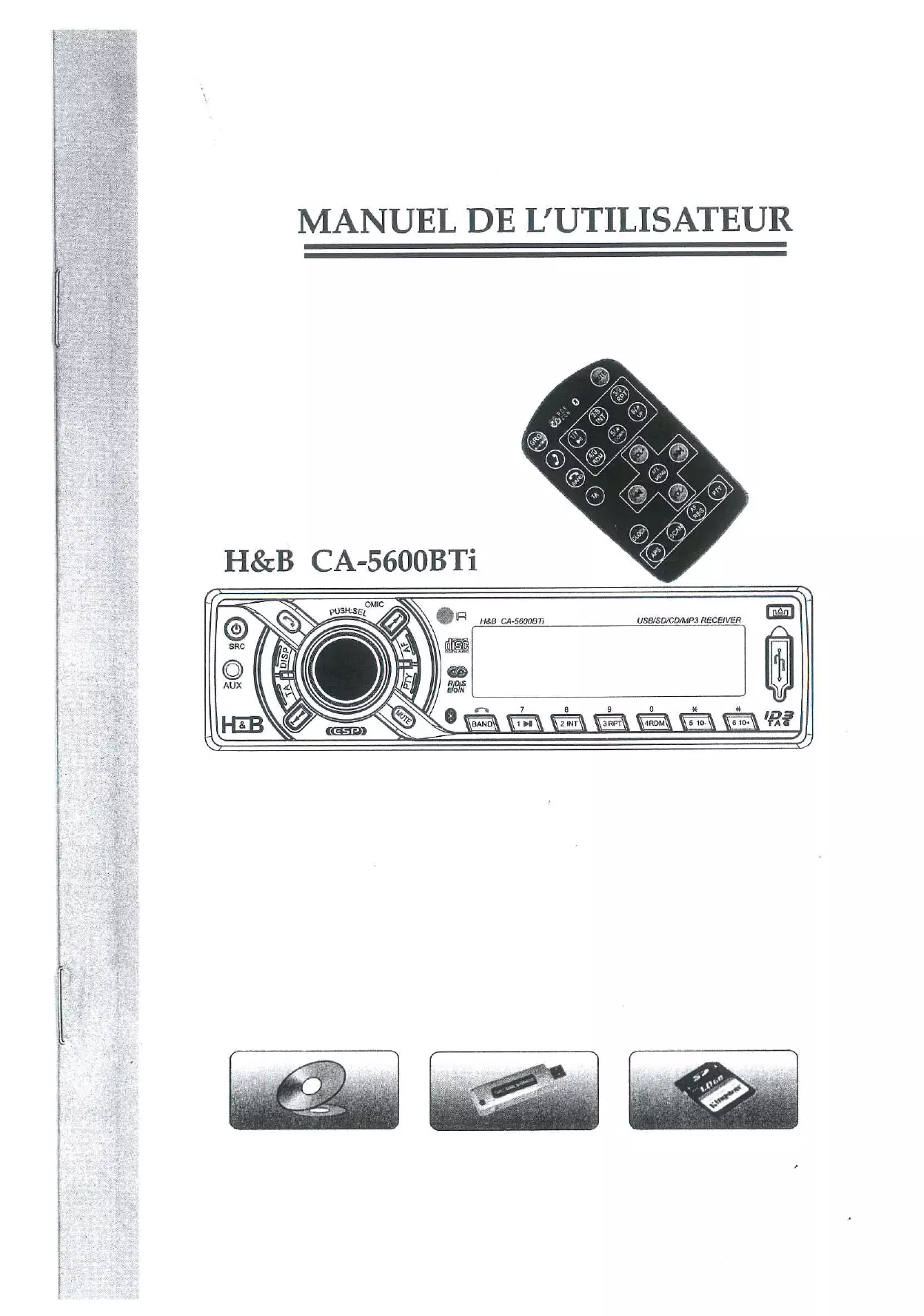

MANUEL de l'utilisateur
H&B CA-5600BTi
Avant toute utilisation, lisez attentivement les informations suivantes.

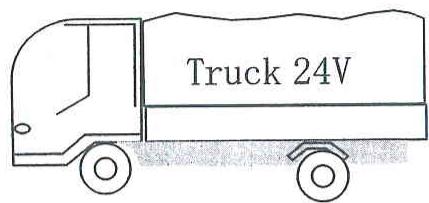

Cet appareil est conçu pour des véhicules équipés d'un système électrique d'une puissance de 12V. Suivez scrupuleusement les instructions de ce manuel lors de son installation sous peine d'endommager votre autoradio voire le système électrique de votre véhicule. La cathode du haut-parleur se branche avec le fil noir. Ne le branchez pas au fil métallique de votre véhicule et ne branchez pas non plus les cathodes des haut-parleurs. Lorsque vous êtes sûr que tous les branchements sont correctement effectués, vous pouvez mettre votre autoradio en marche.
Ne tentez pas de changer vous-même le fusible de votre autoradio. En cas de mauvais fusible, vous risquez d'endommager votre autoradio ou de provoquer un incendie.
En respect avec la réglementation du code de la route, le conducteur ne doit pas avoir son attention détournée de la conduite du fait de l'autoradio sous peine de provoquer un accident. Le passager peut examiner le programme de l'autoradio grâce à l'écran de contrôle.
Votre autoradio est un produit qui présente de nombreuses fonctionnalités sophistiquées. Assurez-vous de bien les maîtriser pour un usage optimal, même si l'ergonomie de ces fonctionnalités a été conçue pour une utilisation facile pour la plupart d'entre elles. Ce manuel devrait vous fournir toutes les informations nécessaires à son utilisation.
Ce produit est conçu pour les disques suivants :
| Type de disque | Symbole associé au disque | Type de données | Taille du disque |
| CD | COMPACT DIGITAL AUDIO | Audio exclusivement | 12cm |
| MP3 | COMPACT DIGITAL AUDIO MP3 | Audio exclusivement | 12cm |
| USB | USB | Audio | 2.0 ou moins pour les éditions précédentes |
Ne changez pas cet appareil lorsque vous conduisez, sous peine de provoquer un accident.
Pour toute manipulation qui nuit à la bonne conduite de votre véhicule, vous êtes priés de le stationner au préalable.
N'utilisez pas votre appareil à des températures extrêmes. Avant de le mettre en marche, assurez-vous que la température de stockage de cet appareil se situe entre -10° / + 60°
Pour une qualité optimale de lecture de disque, assurez-vous de respecter les consignes de manipulation suivantes du disque:
Lorsque vous manipulez le disque, veillez à le tenir par les bords (voir illustration ci-contre).
Veillez à ne pas mettre le disque en contact avec des substances collantes telles que de l'encre.
N'utilisez pas de disque portant des marques, au risque qu'il se casse en cours de lecture (voir illustration ci-dessus).
Nettoyez le disque avec un chiffon prévu à cet effet, par des mouvements circulaires du milieu vers les bords extérieurs (voir illustration ci-contre).

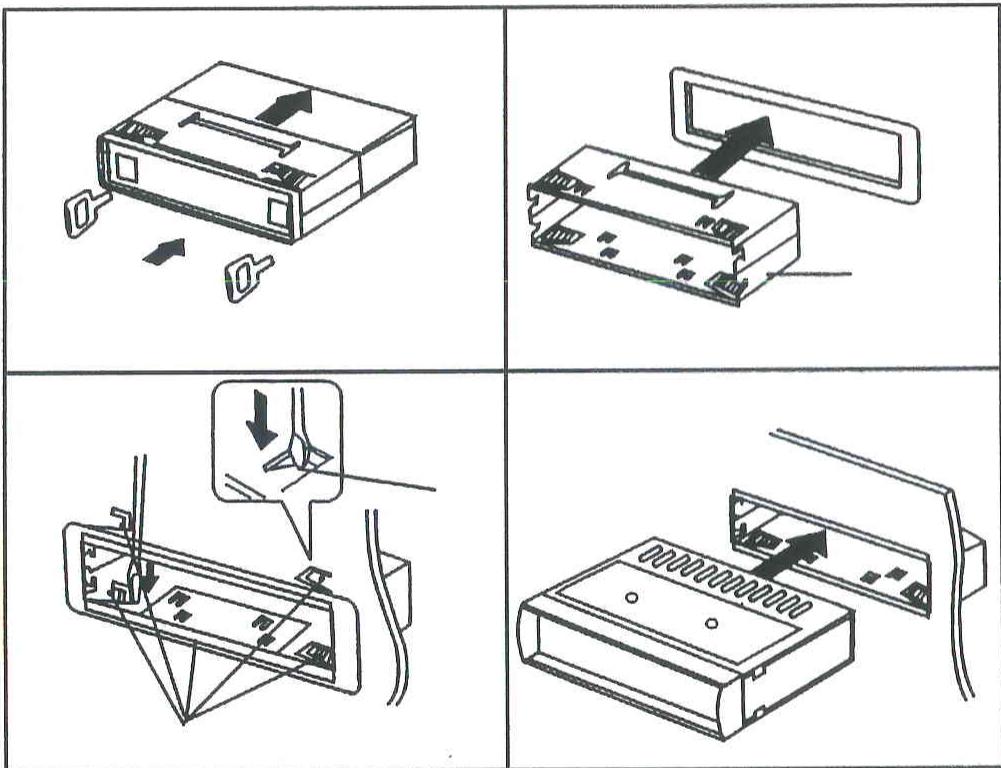

I. Précautions à prendre lors de l'installation
- Dans la mesure du possible, confiez l'installation de cet appareil à un technicien.
- Avant l'installation, ôtez le panneau en façade.
- Conformez-vous strictement aux consignes d'installation en ce qui concerne le branchement du système électrique. Tout mauvais branchement peut endommager irrémédiablement votre autoradio.
- Ne connectez l'alimentation électrique qu'une fois tous les autres branchements effectués.
- Les câbles doivent être isolés sous peine de court-circuit.
- Avec l'installation de l'autoradio, tous les câbles détendus doivent être fixés.
- Avant toute manipulation, veillez à lire attentivement les consignes d'installation et d'utilisation.
(1) Veillez à ce que le courant électrique soit éteint. Appuyez sur le bouton pour dégager le panneau pivotant, puis ouvrez-le. (2) Insérez les branches de la prise dans les fentes sur chaque côté, exercez une légère traction sur le dispositif en alternant chaque côté à plusieurs reprises. Le dispositif s'enlève ainsi facilement.
Otez le panneau
(2) Fixez les branches de la prise sur les fentes des deux côtés

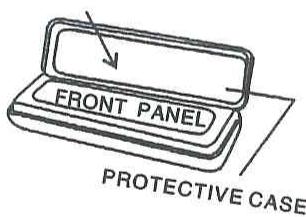

Installation du panneau
Lorsque vous quittez votre véhicule, vous pouvez utiliser le panneau en façade et l'emporter dans le boîtier de protection prévu à cet effet.
1. Appuyez sur le bouton, retirez le panneau et placez-le dans le boîtier de protection. 2. Pour installer le panneau en façade, insérez-le et assurez-vous qu'il soit correctement installé sinon, le lecteur ne fonctionnera pas normalement.
- Otez le panneau
Appuyez sur le bouton et faites pivoter le panneau.
Placez le panneau dans le boîtier de protection.
Tirez sur le panneau pivotant en évitant d'exercer une pression trop forte, et appuyez sur le bouton latéral.
Installez le panneau dans l'emplacement prévu en veillant à le placer correctement.
Panel function
1 on/off 2, Bouton de déblocage 3, Réglage du volume 4, Muet 5, Sélection de stations/piste suivante et forward 6, Sélection d'émission / piste précédente et backward 7, Réglage de l'heure 8, Fenêtre de réception 9, Pause/play/touches numériques 10, Recherche/touche n°2 11, Repeter/touche n°3 12, Lecture aléatoire/touche n°4 13,10-/ touche n°5 14,10+/touche n°6 15, Jack de sortie 16, TA. bouton 17, Bouton muet 18, Bouton pty 19, Bouton de sélection de fréquence radio /bouton de raccrochage 20, Prise usb 21, Bouton af 22, Prise sd 23, Bouton eject 24, Bouton reset 25. Mic
1 On/off
Appuyez légèrement sur le bouton pour allumer l'autoradio et de façon prolongée pour l'éteindre.
2, Bouton de déblocage
Appuyez sur le bouton pour faire pivoter automatiquement le panneau de façade.
3, Réglage du volume
Appuyez sur le bouton vers le haut pour augmenter le volume, vers le bas pour le diminuer. Si vous exercez une petite pression, vous pouvez sélectionner l'option bourdon ou alt sur la baffle gauche ou droite, ainsi que d'autres fonctions de réglage du volume.
Note : si la fonction EQ est active, l'option bourdon ou alt n'est pas disponible.
4, Muet
Appuyez légèrement sur ce bouton pour activer la fonction Muet en cas de conversation téléphonique par exemple, et appuyez de façon prolongée pour écouter de la musique.
5, Sélection de stations/piste suivante et forward
En mode radio, appuyez légèrement sur ce bouton pour lancer la recherche manuelle de la station voulue, et de façon prolongée pour lancer la recherche automatique. En mode lecture de CD, appuyez légèrement sur le bouton pour sélectionner la piste suivante et de façon prolongée pour passer en mode « recherche rapide avant »
6, Sélection d'émission / piste précédente et backward
En mode radio, appuyez légèrement sur ce bouton pour sélectionner l’émission voulue, et de façon prolongée pour lancer la recherche automatique d’une station. En mode lecture de CD, appuyez légèrement sur ce bouton pour passer à la piste précédente et de façon prolongée pour passer en mode « recherche rapide arrêté »
7, Réglage de l'heure
Ce bouton permet d'afficher l'heure à tout moment. Pour régler l'heure, appuyez de façon prolongée sur le bouton puis sur les boutons Up et Down.
8, Fenêtre de réception
Cette fonction permet de capter les signaux infrarouges envoyés par tout appareil équipé du dispositif ajustat.
9, Pause/play/touches numériques
En mode lecture de CD, appuyez sur ce bouton pour interrompre la lecture; si vous appuyez une nouvelle fois, vous reprenez la lecture du CD.
En mode radio, appuyez sur ce bouton pour écouter les stations pré-sélectionnées.
En mode bluetooth, appuyez de façon prolongée sur ce bouton pour lancer la fonction 7. et appuyez légèrement pour la fonction 1.
10, Recherche/touche n°2
En mode lecture de CD, appuyez sur ce bouton pour lancer la fonction de recherche, chaque piste étant lue pendant 15 secondes.
En mode radio, appuyez sur ce bouton pour rechercher une station pré-sélectionnée enregistrée à cet emplacement.
En mode bluetooth, appuyez de façon prolongée sur ce bouton pour l'associer à la fonction 8, et appuyez légèrement pour la fonction 2.
11, Répéter/touchen°3
En mode lecture de CD, appuyez sur ce bouton pour lancer la fonction Répétiteur.
En mode radio, appuyez sur ce bouton pour rechercher une station pré-sélectionnée enregistrée à cet emplacement.
En mode bluetooth, appuyez sur ce bouton de façon prolongée pour l'associer à la fonction 9, et appuyez légèrement pour la fonction 3
12, Lecture aléatoire/ touche N4
En mode lecture de CD, appuyez sur ce bouton pour lancer la lecture aléatoire.
En mode radio, appuyez sur ce bouton pour rechercher une station pré-sélectionnée enregistrée à cet emplacement.
En mode bluetooth, appuyez sur ce bouton de façon prolongée pour l'associer à la fonction 0, et appuyez légèrement pour la fonction 4.
13,10- Touche n°5
En mode lecture de CD, appuyez légèrement sur ce bouton pour accéder aux fonctions 10-. (par ex. lorsque vous écoutez une série de 10 pistes, appuyez pour accéder à la dizaine de pistes précédentes).
En mode radio, appuyez sur ce bouton pour rechercher une station pré-sélectionnée enregistrée à cet emplacement.
En mode bluetooth, appuyez de façon prolongée sur ce bouton pour l'associer au symbole * et appuyez légèrement pour la fonction 5
14,10+/Touche n° 6
En mode lecture de CD, appuyez légèrement sur ce bouton pour accéder à la fonction 10+ qui permet de lire les pistes numérotées 10+. Appuyez une nouvelle fois pour lancer les 20 pistes.
En mode radio, appuyez sur ce bouton pour rechercher une station pré-sélectionnée enregistrée à cet emplacement.
En mode Bluetooth, appuyez de façon prolongée sur ce bouton pour l'associer au symbole #. Appuyez légèrement pour la fonction 6.
15, Jack de sortie
Jack de connexion sortie audio
16, TA. bouton
Appuyez sur TA pour changer le statut TP on/off : l'icône "TP" clignote lorsque la fonction TP est activée, et reste stable lorsqu'il y a un signal RDS TP. Lorsque la fonction TP est activée, l'appareil passe automatiquement en mode radio et diffuse des informations traffic.
17, Bouton muet
Appuyez sur ce bouton pour activer le mode muet et appuyez une nouvelle fois pour le désactiver.
18, Bouton PTY
En mode PTY désactivé, maintenez appuyée la touche PTY pour entrer en mode de sélection PTY et faites votre sélection à l'aide de la touche Volume. Appuyez sur la touche PTY pour sortir. En mode PTY activé, appuyez sur DISP pour changer de chaîne, de station, d'heure ou de fréquence.
19, Bouton de sélection de fréquence radio /bouton de raccrochage
En mode radio, appuyez légèrement sur la touche pour changer de fréquence. L'ordre des fréquences est le suivant:
En mode de lecture normal, appuyez sur ce bouton pour accéder au paramétrage système. En mode bluetooth, appuyez sur ce bouton pour raccrocher ou pour refuser un appel.
20, Prise USB
Utilisez cette prise USB pour effectuer les transferts à débit élevé ; compatible avec des fichiers audio ou vidéo.
21, Bouton AF
Appuyez sur le bouton AF pour activer le mode AF : l’écran affiche "AF". La fréquence change en fonction de la table de fréquences lorsque la fonction AF est activée et change automatiquement la fréquence de lecture. Lors de la première utilisation, activez le mode AF pour lancer la recherche automatique de stations ; par la suite, appuyez sur le bouton AF pour relancer la recherche automatique. Une fois le mode AF lancé, la position par défaut est activée.

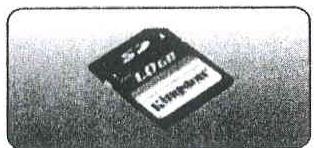

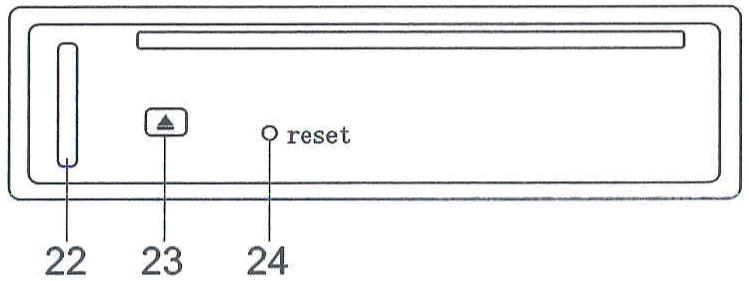

22, Prise SD
Utilisez cette prise SD pour effectuer les transferts à débit élevé ; compatible avec des fichiers audio ou vidéo.
23. Bouton eject
En cours de lecture, appuyez sur ce bouton pour éjecter le disque.
24. Bouton reset
Appuyez sur le bouton pour réinitialiser les paramètres d'origine.

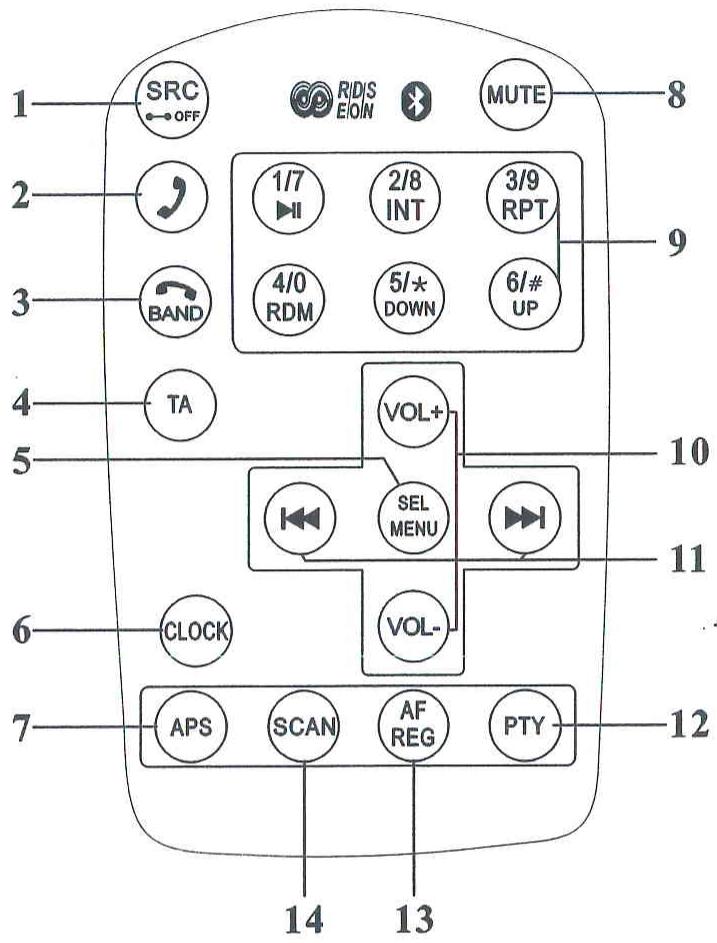

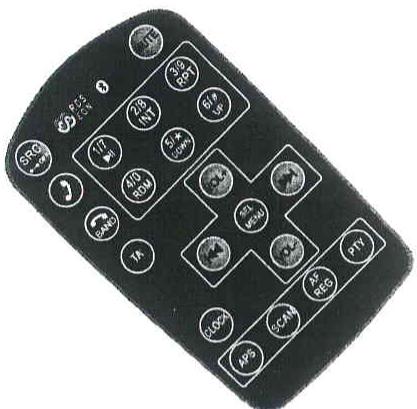

- Marche/arret
- Muet
- Décrocher le téléphone
- Touches numériques 1 à 6
- Fréquence/ raccrocher le téléphone
- Volume
- Bouton TA
- Recherche rapide/rembobinage rapide
- Bouton Menu / Sélection
12. Bouton PTY
Affichage de l'heure
- Bouton AF/REG
- Recherche automatique de stations radio
- Recherche manuelle de stations
Lorsque vous insérez une carte SD ou un lecteur USB, vous entrez directement dans un menu MP3. Effectuez votre sélection du fichier MP3 soulu à l'aide de la touche
de la télécommande, puis appuyez sur la touche ENTER de la télécommande pour lancer la lecture du fichier MP3 sélectionné. En cours de lecture, appuyez sur la touche STOP de la télécommande pour revenir au menu.
PAUSE/PLAY
En cours de lecture d'un fichier MP3, vous pouvez interrompre la lecture en appuyant sur la touche de la télécommande. Si vous souhaitez reprendre la lecture, appuyez une nouvelle fois sur la même touche. En mode arrêt, cette touche permet de passer en mode Lecture.
PRECEDENT/SUIVANT
En cours de lecture d'un fichier MP3, appuyez sur le bouton de la télécommande pour lancer la piste précédente et sur le bouton la suivante.

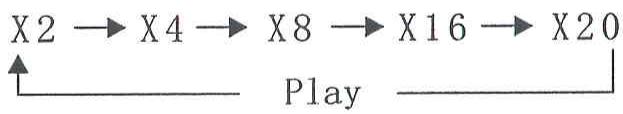

RECHERCHE ARRIERE RAPIDE/RECHERCHE AVANT RAPIDE
En cours de lecture d'un fichier MP3, appuyez sur le bouton de la télécommande pour effectuer une recherche rapide vers l'avant ou l'arrière. À chaque nouvelle pression de ce bouton, la vitesse de recherche change : appuyez sur le bouton NEXT/PRE V pour avoir accès à cette fonction.
En cours de recherche rapide, avant ou arrière, appuyez sur le bouton pour lancer la lecture.

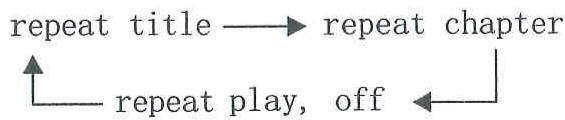

MODE REPEAT
En cours de lecture d'un fichier MP3, appuyez plusieurs fois sur le bouton RPT de la télécommande pour sélectionner l'un des modes suivants :
Paramètres système
Voltage DC10 6V-15V
Courant électrique Max 12A
Courant électrique < 10mA
Température en usage -20+60°C
Température de stockage -30+80°
Paramètres radio
Fréquence de modulation :
FM : 87.5 MHZ - 108.00MHZ
AM 522 KHz - 1620 KHz
Mode de recherche: manuel/automatique
Paramètres CD
Spécification du diamètre du disque : 12 cm
Disques compatibles : CD/MP3/WMA
Paramètres AUDIO
Déséquilibre son ≤ 2 db
Degré supérieur ≥ 47 db
Fréquence de réponse 20 Hz-20 Hz (± dB)
Paramètres amplificateur
Voltage test 14,4V
Puissance max en sortie 4x50W
Impédance émetteur 4-8 Ω
Guide de dépannage rapide
| Problème | Cause | Résolution |
| Impossibla d'allumer l'autoradio | Vérifier le fusible | Remplacer le fusible à l'identique |
| Un incident a provoqué une erreur de MPU | Appuyer sur le bouton RES en façon à l'aide d'une tête d'épingle, puis allumer. | |
| Après arrêt de l'autoradio, les paramètres sont effacés | Erreur de connexion entre le fil d'allumage ACC et l'anode d'alimentation BAIT | Reconnecter le fil |
| La télécommande ne fonctionne pas | Les piles sont usagées | Changer les piles de la télécommande |
| La recherche de stations radio est approximative | La longueur de l'antenne est incorrecte, la connexion de l'antenne à la terre est médiocre | Vérifier si l'antenne est correctement connectée |
| Impossible de charger un disque | Le tiroir contient déjà un disque | Vérifier que les bases sont correctement connectées |
| Impossible de生存 un disque | Le disque est abimé | Changer de disque |
| Le disque estprésenté sous la mauvaise face | Insérer le disque dans le bon sens | |
| La tête de lecture est sale | Nettoyer la tête de lecture avec un chiffon approprié |
Branchement des câbles
- Rouge-ACC (+12V)
- Jaune-anode de la batterie (+12V)
- Noir-câble à la terre
- Bleu - fil de contrôle de l'antenne
- Gris/Grisonoir - anode/cathode du haut-parleur avant droit
- Blanc/Blanc-noir - cathode/anode du haut-parleur avant gauche
- Violet/Violet-noir - anode/cathode - anode du haut-parleur arrière droit
- Vert/vert-noir - cathode - anode du haut-parleur arrière gauche
V 12V
MODEL NO.:
CAR AUDIO
| WIRING CHART | |
| Front Left(+) | White |
| Front Left(-) | White/Black Stripe |
| Front Right(+) | Gray |
| Front Right(-) | Gray/Black Stripe |
| Rear Left(+) | Green |
| Rear Left(-) | Green/Black Stripe |
| Rear Right(+) | Purple |
| Rear Right(-) | Purple/Black Stripe |
| Battery+ | Yellow |
| ACC+ | Red |
| Ground | Black |
| REM | Blue/White |
| Auto-ANT | Blue |
ADD-IN FUNCTION SELECTION
