PKM135 - PEEKTON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio
Marque	PEEKTON
Modèle	PKM135
Dimensions (L x H x P)	188 x 59 x 97 mm
Alimentation	12 V DC
Puissance de sortie max.	15 W x 2
Impédance haut-parleur	4-8 Ω
Gamme de fréquences FM	87.5-108 MHz
Présélections FM	18 stations (6 par bande F1/F2/F3)
Formats audio pris en charge	MP3, ID3Tag V1
Supports de lecture	USB, carte SD (jusqu'à 32 Go), entrée AUX (jack 3.5 mm)
Rapport signal/bruit	50 dB
Réponse en fréquences	100 Hz - 10 kHz (±6 dB)
Séparation des canaux	23 dB
Distorsion harmonique (1 kHz)	5%
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Débrancher en cas de dysfonctionnement ; ne pas ouvrir
Garantie	1 an pièces et main-d'œuvre
Service après-vente	Hotline : [phone] (0,15 €/min)

FOIRE AUX QUESTIONS - PKM135 PEEKTON

Comment régler l'heure sur l'autoradio PKM135 ?

Appuyez brièvement sur la touche CLK pour afficher l'heure, puis maintenez-la enfoncée pour activer le réglage (les heures clignotent). Utilisez VOL- pour régler les heures et VOL+ pour les minutes. Appuyez à nouveau sur CLK pour valider.

Comment rechercher et mémoriser les stations de radio automatiquement ?

Maintenez enfoncée la touche AMS. La recherche automatique parcourt les trois bandes FM et mémorise jusqu'à 18 stations. La lecture démarre sur la première station trouvée.

Que faire si l'autoradio ne s'allume pas ?

Vérifiez d'abord le branchement du câble d'alimentation et l'état du fusible. Assurez-vous que la tension du véhicule est bien de 12 V. Si le fusible est défectueux, remplacez-le.

Comment basculer entre les sources audio (USB, SD, Radio, AUX) ?

Appuyez brièvement sur la touche MODE pour permuter entre les sources disponibles. L'ordre est : SD, USB, Radio, AUX (selon les périphériques connectés).

Pourquoi n'y a-t-il aucun son malgré la mise sous tension ?

Vérifiez que les haut-parleurs sont correctement branchés et que le volume n'est pas coupé (appuyez sur MUTE pour réactiver le son). Assurez-vous aussi que les morceaux MP3 sur USB/SD sont dans un format compatible.

Comment utiliser la fonction MUTE / lecture pause ?

Maintenez enfoncée la touche MUTE/PRESET pour couper le son (dans tous les modes) ou mettre en pause en mode USB/SD. Appuyez à nouveau sur cette touche ou sur les touches de volume pour rétablir le son.

Puis-je connecter un téléphone ou un lecteur externe ?

Oui, utilisez la prise AUX (jack 3,5 mm) en façade pour connecter une source audio externe. Sélectionnez ensuite le mode AUX avec la touche MODE.

Quelle est la capacité maximale de la clé USB ou de la carte SD supportée ?

L'appareil supporte les clés USB et cartes SD jusqu'à 32 Go au format FAT32. Les fichiers MP3 sont lus automatiquement à l'insertion.

Comment parcourir les fichiers MP3 sur USB/SD ?

En mode USB/SD, appuyez brièvement sur les touches de sélection pour passer au fichier suivant ou précédent. Maintenez les enfoncées pour sauter de 10 fichiers en avant ou en arrière.

Que faire si le son est faible ou déformé ?

Vérifiez la connexion de l'antenne et l'impédance des haut-parleurs (4-8 Ω). Une résistance interne élevée peut également être en cause ; dans ce cas, remplacez l'alimentation ou le circuit intégré de l'amplificateur.

MODE D'EMPLOI PKM135 PEEKTON

Informations relatives à votre sécurité. 2

Informations importantes. 3

Mentions legales 3

PREMIERE UTILISATION. 4-5

Installation de I'appareil. 4

Connexion de I'appareil. 5

UTILISATION. 6-12

Tableau de commande. 6

Fonction des touches. 7-11

Entretien 12

DEPANNAGE 13

SERVICE APRES-VENTE 14

CHARACTERISTIQUES TECHNIQUES. 15

Ca tréristiques générales 15

1

Introduction

1.1 Informations relatives à votre sécurité

Avertissement : Pour éviter tout risque d 'endommagement, de court-circuit ou d'incendie, ne pas ouvrir l'appareil.

Pour éviter un risque d'incendie, ne pas exposer l'appareil à une source d'humidité.

ATTENTION

Afin de limiter les risques, ne demontez pas le capot de l'appareil. Si vous rencontres un problème, adressez-vous à une personne qualifiée.

VEUILLEZ DECONNECTER VOTRE APPAREIL DANS LES CAS SUIVANTS :

Ne répAREz pas l'appareil vous même. Ouvrir l'appareil peut être dangereux.

Dans un des cas suivants, débranchez votre apparéil et faîtes appel à une personne qualifiée.

A. Un objet étranger ou un liquide a pénétré à l'intérieur de l'appareil.
B. L'appareil a eté exposé à la pluie ou à l'humidité.
C. L'appareil ne semble pas fonctionner correctement.
D. L'appareil est tombé ou le coffret a été endommagé.
E. Les performances de l'appareil ont ete modifiees.

IMPORTANT

N 'utilisez pas de solvents ou de produits corrosifs pour nettoyer I'appareil.
Utiliser uniquement les accessoires fournis avec l'appareil.
Faire attention lors du transport de l'appareil.

Nos produits sont régulièrement mis à jour. Il est donc possible que vous constatiez des différences entre le produit et le manuel d'utilisation.

1

Introduction

1.2 Informations importantes

Félicitations pour avoir acheté ce produit. Nous sommes surs que vous serez pleinement satisfaits de cet apparéil. Prenez le temps de dire ce mode d'emploi de façon à utiliser l' apparéil au moins des possibilités. Conserve soyisigneusement ce mode d'emploi pour être en mesure de vous y référer chaque fois que cela sera nécessaire.

Traitement des appleils électriques et électroniques en fin de vie (applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole, apposse sur l'appareil ou sur son emballage, indique que cet apparéil ne doit pas être jeté avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En vous assurant que cet apparéil est bien mis au rebut de manière appropriée, vous contribuèze à prévenir les dangers potentiels pour l'environnement et la santé humaine. Le recyclage des matérielux contribuéra à la preservation des ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez vous adresser à votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Veuillez lire le manuel d'utilisation dans son intégralité avant toute installation et prendre en compte les averissements de sécurité et vous y conformer strictement.

Veillez à ce qu'aucun objet ou liquide ne pénétre à l'intérieur de l'appareil.

Tout changement ou modification non expressément autorisé par une partie responsable pour cet apparéil annule les droits de l'utilisateur à utiliser cet apparéil.

1.3 Mentions lécales

Par la presente, ESM déclaré que le module PKM 135 est conforme à la directive 2004/108/EC et aux standards de test EN55013:2001+A1:2003+A2:2006, EN55020:2007.

Les produits PEEKTON sont tous fabriqués selon les normes RoHs depuis le 1er juillet 2006.

La société ESM est membre fondateur de la societe ECOLOGIC afin de collecter selectively, puis traiter les Dechets des Equipements Electriques et Electroniques menagers (DEEE) en fin de vie.

2

Premièreutilisation

2.1 Installation de l'appareil

Avant d'instructor l'appareil, veuillez d'abord placer l'unité centrale dans la bonne position pour qu'elle coincide avec la position de montage. Branchez les cables des haut-parleurs, d'alimentation et de l'antenne puis allumez l'appareil avec la façon posée pour faire un test. Si cela vous convient, veuillez retarder tous les cables et terminer l'installation d'après la procédure qui suit.

INSTALLATION

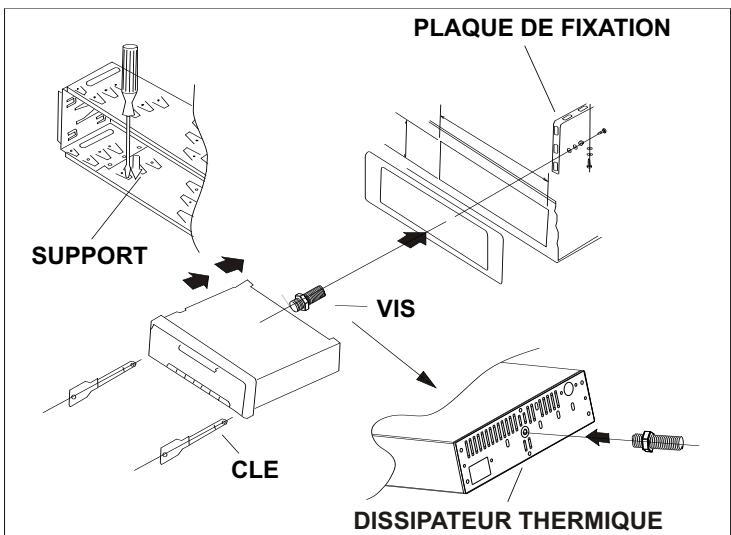

1. Insérez le support dans l'emplacement prévu sur le tableau de bord du vehicule en scélectionnant et en tordant les fixations appropriées vers l'intérieur pour le bloquer.
   2.Branchez les câbles d'alimentation, des haut-parleurs et de l'antenne sur l'appareil puis accrochez la plaque de fixation.
2. Insérez l'unité centrale dans le support, vissez la plaque de fixation et posez la façade.

DEMONTAGE

Enlevez la façade et les vis de la plaque de fixation. Introduisez les deux clés dans les fentes prévues sur les côts gauche et droit de l'appareil. Assurez-vous qu'elle soit bien accrochées et tirez doucement vers l'extérieur du support pour-retirer I'unité centrale.

Débranche enfin les câbles d'alimentation, des haut-parleur et de l'antenne.

DIAGRAMME DE DEMONTAGE DE LA FACADE

(1)

(2)

(3)

Premièreutilisation

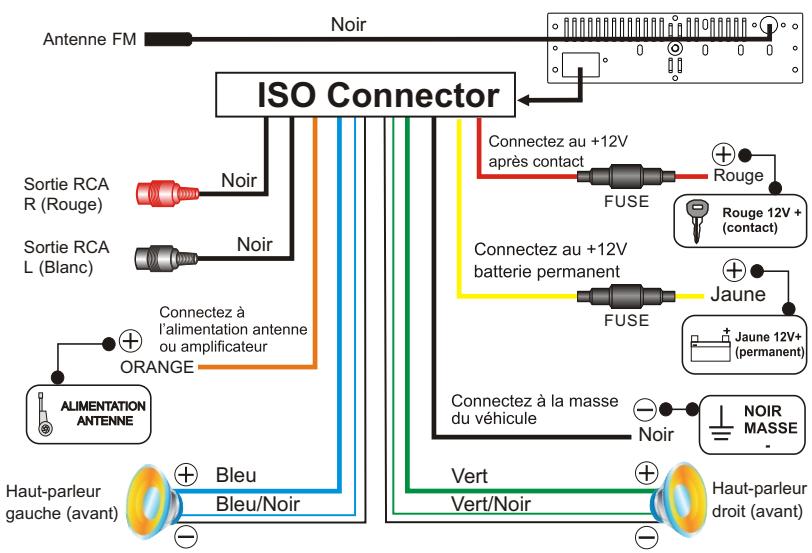

2.2 Connexion de l'appareil

Scheme de câblage

Utilisation

3.1 Tableau de commande

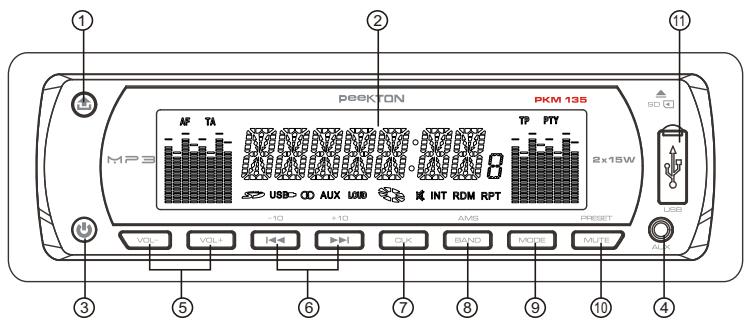

1.TOUCHE EJECT (pour refirrer la façade)
2.AFFICHEUR
3.TOUCHEMARCHE/ARRET
4.PRISE ENTREE AUXILIAIRE
5.TOUCHES VOLUME-/+
6.TOUCHES RECHERCHE/TOUCHES SELECTION
7.TOUCHE CLK (Horloge)
8.TOUCHE BANDE/AMS
9.TOUCHE MODE
10.TOUCHEMUTE/PRESET
11.PRISE USB

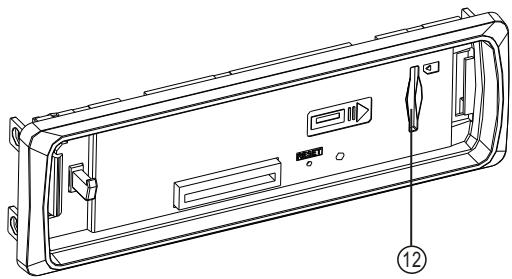

12.EMPLACEMENT CARTE SD

3

Utilisation

3.2 Fonction

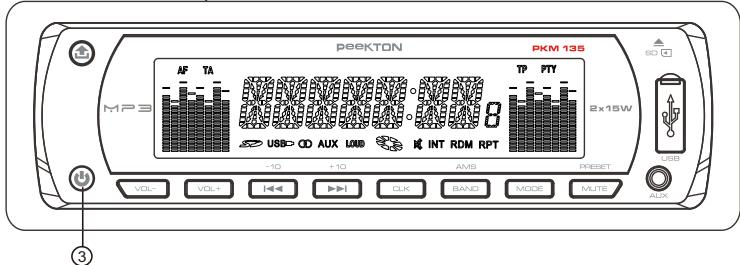

TOUCHEMARCHE/ARRET

Appuyez brievement sur cette touche pour allumer l'appareil. Appuyez et maintenez-la enfoncée pour l'éteindre.

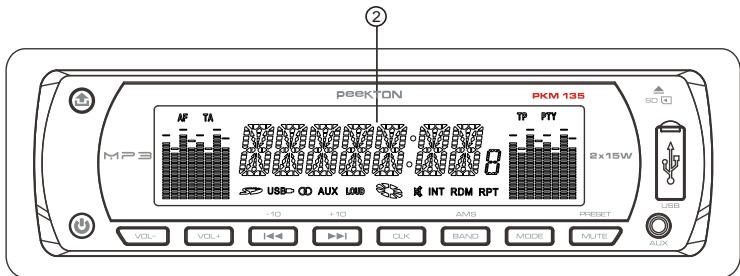

AFFICHEUR

Affiche la fréquence radio ou les informations du contenu en cours de lecture.

Certaines icones sont désactivées sur l'afficheur car ces fonctions n'existant pas sur ce réseau. Veuillez vous reférer aux informations de ce manuel.

TOUCHEMODE

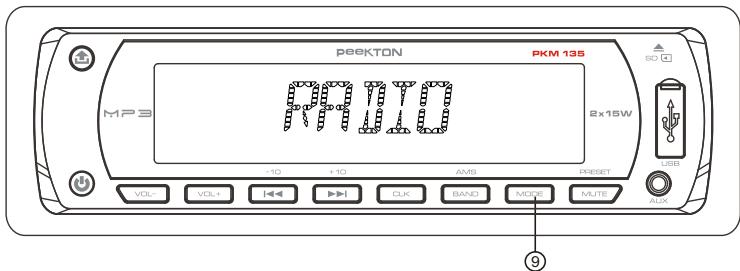

Une fois l'appareil allumé, appuyez brièvement sur cette touche pour permuter entre les différents modes. Lorsqu'une clé USB ou une carte SD est insérée, appuyez brièvement sur cette touche pour changer les modes dans l'ordre suivant: SD, USB, Radio, AUX. Si aucune clé USB et carte SD n'est insérée, seuls les modes RADIO et AUX seront affichés.

3

Utilisation

3.2 Fonction

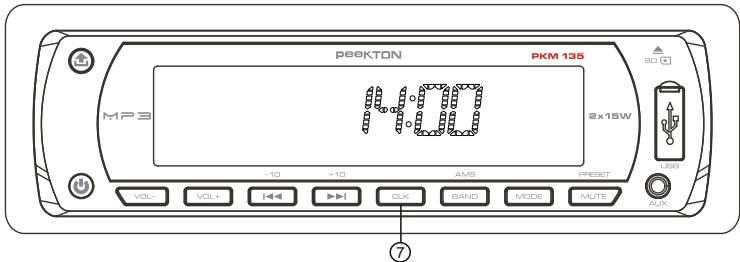

TOUCHE CLK (HORLOGE)

1.Afficher I'heure: Appuyez brievement sur cette touche pour afficher l'heure, appuyez une nouvelle fois pour la faire disparaitre.
2. Régler l'heure: Appuyez brièvement sur cette touche pour afficher l'heure puis maintenez enforcé cette touche activer le réglage de l'heure. (Heure qui clignote). Appuyez sur la touche VOL- pour régler l'heure et sur la touche VOL+ régler les minutes. Appuyez sur la touche CLK pour valider et terminer le réglage.

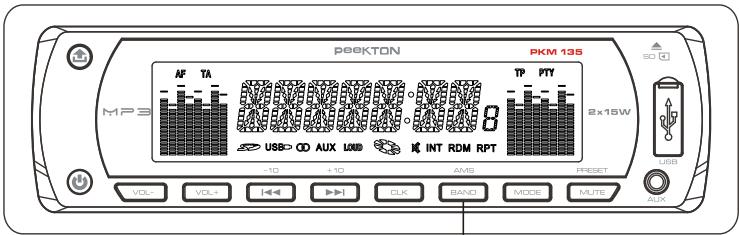

TOUCHE AMS (RECHERCHE AUTOMATIQUE)

Maintenez enforcé cette touche pour rechercher et memoriser automatiquement toutes les stations de radio sur les 3 bandes de fréquences FM disponibles.

La recherche se termine lorsque les 18 preselections disponibles sont atteintes. La lecture démarre ensuite automatiquement sur la première radio trouvée.

Utilisez la touche MUTE/PRESET pour permuter parmi les stations mises en mémoire.

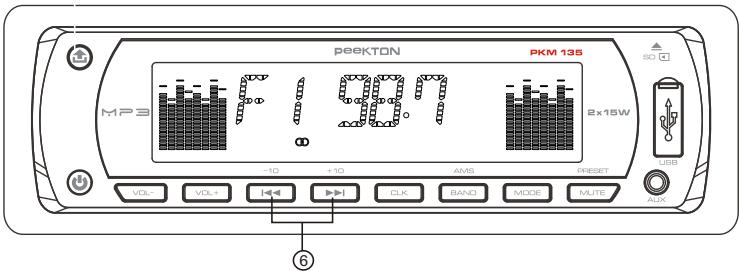

TOUCHES RECHERCHE (MODE RADIO)

En mode radio, appuyez brièvement sur ces touches pour rechercher automatiquement les stations de radio suivantes/préciéndentes. Maintenez enforcée cette touche pour ajuster manuelle la fréquence.

3

Utilisation

3.2 Fonction

TOUCHES VOLUME+/-

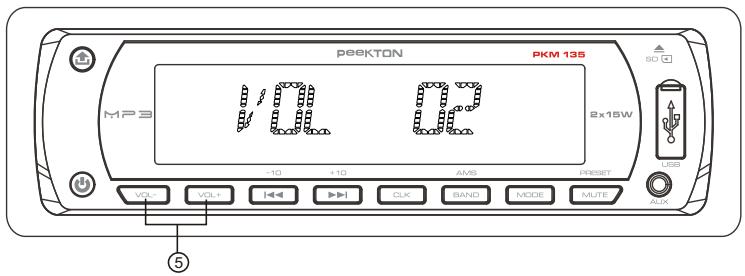

En mode radio, appuyez sur les touches VOL+/VOL- pour régler le volume.

TOUCHEMUTE (SILENCE)

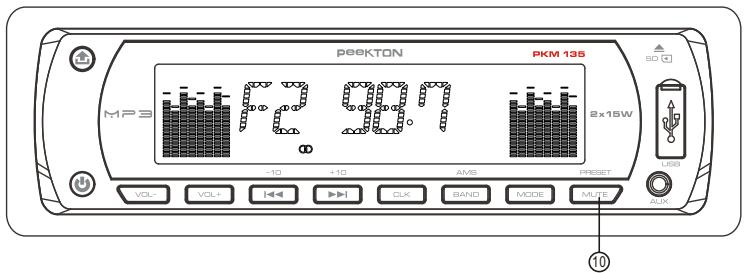

Maintenez enforcé cette touche pour désactiver le son (dans tous les modes) ou pourmettre en pause la lecture (seulément les modes USB/SD).

Appuyez et maintenez enforcé cette touche ou appuyez brièvement sur les boutons du volume pour rétablier le son ou redémarrer la lecture.

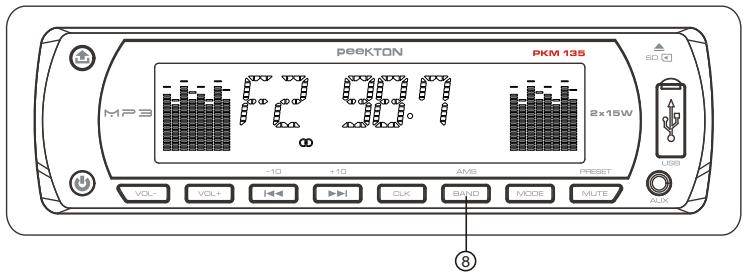

Appuyez sur cette touche pour permuter entre les bandes FM (F1, F2 ou F3).

3

Utilisation

3.2 Fonction

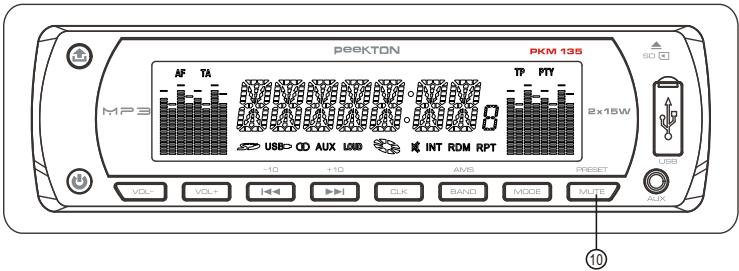

TOUCHE PRESET (PRESELECTIONS)

Appuyez sur cette touche pour permuter parmi les 6 stations mises en mémoire sur chaque bande FM (F1, F2, F3)

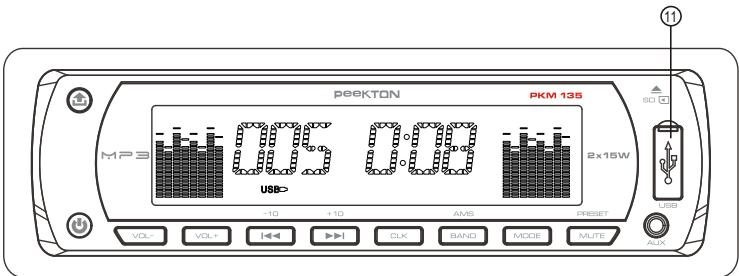

PRISE USB

Lorsque vous insérez une clé USB dans la prise USB de l'appareil, la lecture des fichiers démarre automatiquement.

EMPLACEMENT CARTE SD

Lorsque vous insérez une carte mémoire SD dans son emplacement, la lecture des fichiers démarre automatiquement.

Utilisation

3.2 Fonction

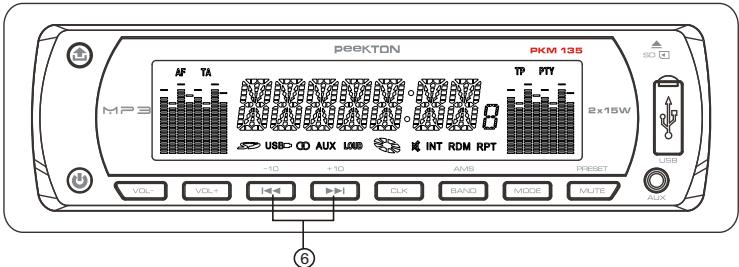

PARCOURIR LES FICHIERS MP3

Pendant la lecture des fichiers Mp3 (modes USB ou SD), appuyez brièvement sur les touches de sélection pour démarrer la lecture du fichier suivant ou précédent. Maintenez appuyé sur chacune de ces touches pour lire le dixieme fichier suivant (+10) ou précédent (-10) à celui en cours de lecture.

Cet apparéil est compatible avec les données ID3Tag (V1). Si elles existent, les informations intégrées dans vos fichier MP3 défiléront sur l'afficheur.

Cet apparéil est compatible avec les clés USB ou les cartes mémoire SD avec des capacités pouvant atteindre jusqu'à 32GB.

PRISE ENTREE AUXILIAIRE

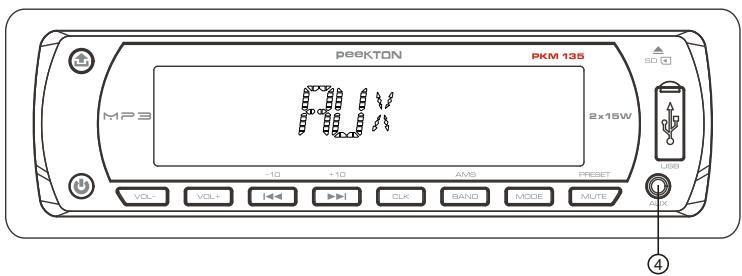

Utilisez la prise entrée AUX pour connecter des péripériques audio externes.

3

Utilisation

3.3 Entretien

1.Cet apparéil peut être alimenté en 12V. Vérifiez que la tension du vehicule correspond de bien à cette spécification.
2. Pour éviter un court-circuit, veuillez brancher le fil de masse au pole négatif de la batterie du vehicule.
3. Assurez-vous que vos câbles soient bien branchés, puis connectez le cable négatif à la cathode de la batterie.
4. Utilisez une fixation ou un ruban adhésif pour isoler les joints des cables, afin d'éviter un court-circuit lorsqu'ils sont en contact avec un objet métallique.
5.Fixez tous les cables pour éviter qu'ils entrent en contact avec d'autres objets.
6.Si cela est nécessaire, remplacez le fusible.
7. Utilisez des haut-parleurs 4-8 ohms de bonne qualite.

4

Dépannage

Veuillez vérifier toutes les connexions avant de consulter la liste.

Si des questions persistent après la consultation de la liste, veuillez contacter votre conseiller du service à la clientèle le plus proche.

Problèmes	Causes	Solutions
L'autoradio ne démarre pas.	1.L'alimentation n'est pas raccordée correctement. 2.Le fusible est défectieux ou le circuit électrique est ouvert.	Raccordez correctement le cable d'alimentation. Vérifiez la connexion du cable d'alimentation ; remplacez le fusible.
Aucun son	1.Pas d'alimentation. 2.Le cable du haut-parleur est en circuit ouvert. 3.Les morceaux musicaux sur la carte SD ou la clé USB n'ont pas le format correspondant. 4.Les contacts de la carte SD et de la prise USB sont sales, ce qui empêche un bon contact.	Raccordez le cable d'alimentation. Raccordez le cable du haut-parleur. Vérifiez les contenus de la carte SD et de la clé USB. Nettoyez avec de l'alcool absolu.
Le son est faible (pas clair)	1.La résistance interne est élevée. 2.Le contact avec l'antenne se fait mal.	Remplacez l'alimentation. Reserrez la prise de
Son sur un seul haut-parleur	1.Un des canaux du cable du haut-parleur est en circuit ouvert. 2.Le circuit intégré de l'amplificateur est endommagé.	Connectez le fil du haut-parleur. Remplacez le circuit intégré de l'amplificateur.

Note : les données techniques sont susceptibles de changer sans préavis.

5

Service après-venture

ASSISTANCE: 0820.03.03.03*

Votre apparériel est garanti 1 an pièces et main d'oeuvre. Toute immobilisation dans un centre SAV excédant 7 jours, entraine automatiquement une prolongation de la garantie pour une durée égale à cette période d'immobilisation.

Pour tout renseignement concernant le service après-vente, veuillez contacter votre revendeur.

Pour toute question liée à l'utilisation de l'appareil, contactez notre hotline au 0820.03.03.03 (*)

Lors de l'envoi de votre produit dans un centre agreeé (contactez votre revendeur pour connaître

I'adresse devoitrcentre),nousvousprionsdejoindrelacopiedevoitractufedachatoudu ticket decaisse et d'ecrivessdessoar Nature du panne constatée.Notre garantie exclut toute defectuosite duea uneutilisationanormale,lesdegatsmatériels,la reprise de toutinterventioneffectueepar un tiers non autorised par PEEKTONainsi que:

Les tentatives de réparation effectuées par une station technique non agrée.
L'absence du numero de série ou de preuve d'achat.
Les incidents entrainés par l'emploi de consommables ou d'accessoires non conformés aux specifications PEEKTON.
Toutes opérations qui incombent à l'utilisateur, lesquelles sont décrites dans le manuel d'utilisation.
Une alimentation électric non conforme aux spécifications d'installation et d'environnement.
Les accidents ou catastrophes y compris les incendies, dégats des eaux, foudre et tremblements de terre.
Les pièces d'usure normale dites consommables : Piles, accus etc...
Le remplacement de pieces cosmétiques ou de pieces dues à la détiéroration ou à la déformation anormale d'un produit.
Les accessoires égarés ou manquants.
Lorsqu'un produit est utilisé à titre professionnel.
Lors d'une mise à jour d'un firmware non agréé par PEEKTON France.

NE TENTEZ PAS DE RÉPARER L'UNITE VOUS-MEME.

IMPORTANT : En cas de return de votre produit, veuillez conserver une preuve d'expédition de votre produit.

Pour connaître les conditions SAV, merci de bien vouloir contacter votre revendeur.

(*) Du Lundi au Vendredi de 9h30 à 12h30 et de 14h à 18h (0,15 €/mn)

Site Internet: www.peekton.com

Informations : [e-mail]

6

Caractéristiques techniques

6.1 Caracteristiques generales

FM

Gamage de fréquences-87.5MHz-108MHz

IF (Fréquence intermédiaire) 10.7MHz

Rapport bruit/signal 50dB

Lecture Mp3

Rapport bruit/signal 50dB

Réponse en fréquences 100Hz-10kHz(±6dB)

Séparation des canaux 23dB

Distortion harmonique de tension (1KHz) - 5%

Indications generales

Tension 12V DC

Impedance haut-parleur 4-8Ω

Puisance de sortie max. 15WX2

Dimensions 188mm (Largeur)x59mm (Hauteur) x 97mm (Profondeur)

\section*{Caracteristiques générales}

Tuner FM 18 préselections

Prise USB en façade et emplacement pour carte mémoire SD

Compatible fichiers audio MP3

Compatible ID3Tag Version1

Prise entrée audio AUX jack 3.5mm en façade
