Type de produit	Autoradio numérique
Marque	TAKARA
Modèle	RDU 1510
Dimensions	178 × 122 × 50 mm
Poids	0,88 kg
Alimentation	12-15 V continu, masse négative
Puissance de sortie	4 × 45 W max
Impédance des haut-parleurs	4-8 ohms
Plage de fréquences FM	87,5 - 108 MHz
Moyenne fréquence FM	10,7 MHz ± 0,3%
Sensibilité FM	10 dB
Réponse en fréquence	20 Hz - 20 kHz
Rapport signal/bruit	> 40 dB
Distorsion harmonique totale	< 3% (1 kHz)
Entrées	AUX (jack 3,5 mm), port USB, port carte mémoire
Capacité maximale USB/carte mémoire	8 Go
Fonctions radio	RDS / AF, recherche automatique, PTY, mémorisation automatique des stations
Réglages sonores	Graves, aigus, balance, fader, loudness, DSP (Pop, Rock, Classique, Plat)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Installation par un professionnel, respecter le schéma de câblage, utiliser un fusible adapté, déconnecter la batterie avant installation.
Réparabilité	Pièces détachées disponibles auprès du service après-vente. Bouton de réinitialisation (reset) en cas de dysfonctionnement.

FOIRE AUX QUESTIONS - RDU 1510 TAKARA

Comment installer l'autoradio TAKARA RDU 1510 ?

L'installation doit être réalisée par un professionnel. Assurez-vous que la batterie du véhicule est débranchée avant de commencer. Suivez le schéma de câblage fourni dans la notice. Connectez les fils d'alimentation en dernier. Utilisez un fusible adapté au véhicule.

Quels types de supports sont compatibles avec cet autoradio ?

L'autoradio accepte les clés USB et les cartes mémoire d'une capacité maximale de 8 Go. N'insérez pas les deux simultanément. Il dispose également d'une entrée AUX pour sources externes.

Comment régler les graves, aigus et la balance ?

Appuyez plusieurs fois sur le bouton multifonction (volant) pour accéder aux réglages : une fois pour les graves (BASS), deux fois pour les aigus (TREBLE), trois fois pour la balance gauche/droite, quatre fois pour le fader avant/arrière, cinq fois pour le volume.

Comment effectuer une recherche automatique des stations FM ?

En mode radio, appuyez sur le bouton / pour lancer la recherche automatique vers la station suivante. Maintenez enfoncé pour une recherche manuelle. Utilisez BAND/AMS pour changer de gamme (FM1, FM2, FM3) ou maintenez enfoncé pour mémoriser automatiquement les stations.

Que faire si l'autoradio ne s'allume pas ?

Vérifiez que le câble rouge (mémoire) est correctement connecté. Assurez-vous que le câble jaune (alimentation) n'est pas mis à la masse. Contrôlez le fusible. En cas de dysfonctionnement persistant, utilisez le bouton reset avec un objet pointu.

Comment utiliser la fonction RDS (TA/AF) ?

Appuyez sur le bouton TA/AF en mode radio pour activer/désactiver la fonction de recherche des stations d'informations routières (TA) et la syntonisation automatique (AF). Un appui long permet de basculer entre les modes.

Quelle est la puissance maximale des haut-parleurs acceptée ?

L'autoradio délivre une puissance maximale de 4 × 45 W. Utilisez des haut-parleurs d'impédance comprise entre 4 et 8 ohms pour de bonnes performances.

Comment nettoyer l'autoradio ?

Nettoyez l'appareil avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou de solvants qui pourraient endommager la surface.

Puis-je utiliser une clé USB de plus de 8 Go ?

Non, la capacité maximale supportée est de 8 Go. L'utilisation d'une clé USB de capacité supérieure peut endommager l'appareil.

Comment réinitialiser l'autoradio en cas de problème ?

Utilisez le bouton reset situé sur la façade (généralement un petit trou). Insérez un trombone déplié ou un objet similaire pour appuyer à l'intérieur. Cela rétablira les paramètres d'usine.

MODE D'EMPLOI RDU 1510 TAKARA

Auto-radio numérique

Guide d'utilisation

Index

Francais.. Page 2-7
English Page 8-14
Deutsch Page 15-21
Italiano . Page 22-28
Nederlandse.. Page 29-35
Portugues.. Page 36-42
Espanol. 43-49

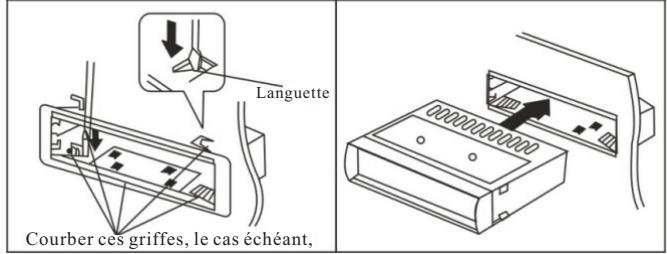

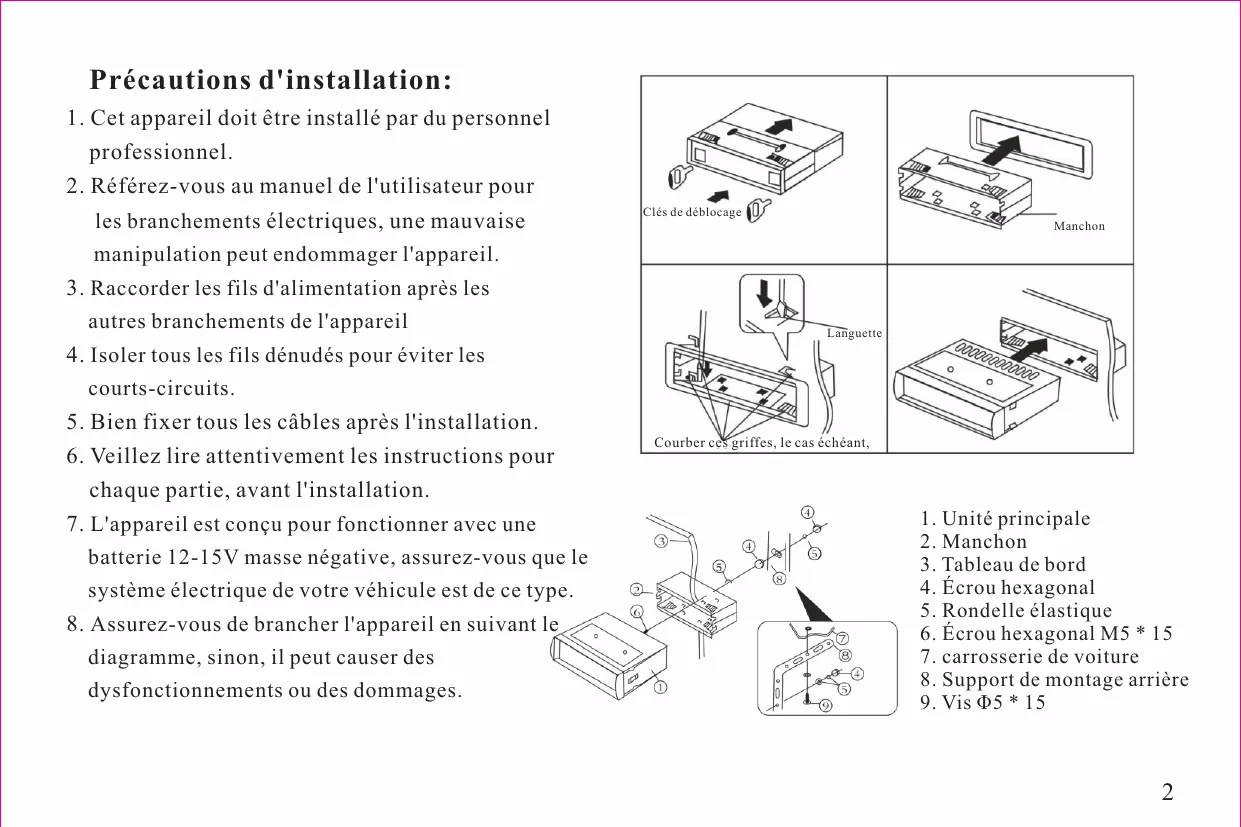

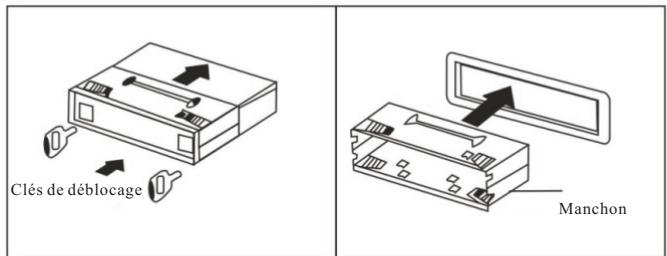

Précautions d'installation:

1. Cet apparéil doit être installé par du personnel professionnel.
2. Référez-vous au manuel de l'utilisateur pour les branchements électriques, une mauvaise manipulation peut endommager l'appareil.
3. Raccorder les fils d'alimentation après les autres branchements de l'appareil
4. Isoler tous les fils dénudés pour éviter les courts-circuits.
5. Bien fixer tous les câbles après l'installation.
6. Veillez lire attentivement les instructions pour chaque partie, avant l'installation.
7. L'appareil est donc pour fonctionner avec une batterie 12-15V masse négative, assurez-vous que le système électrique de votre vehicule est de ce type.
8. Assurez-vous de brancher l'appareil en suivant le diagramme, sinon, il peut cause des dysfonctionnements ou des dommages.

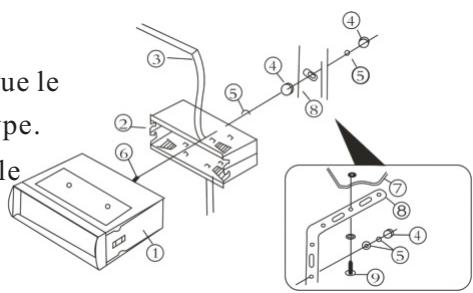

1. Unité principale
2. Manchon
3. Tableau de bord
4. Écrou hexagonal
5. Rondelle élastique
6. Écrou hexagonal M5 * 15
   7.carrosserie de voiture
7. Support de montage arrêté
   9.Vis 5^*15

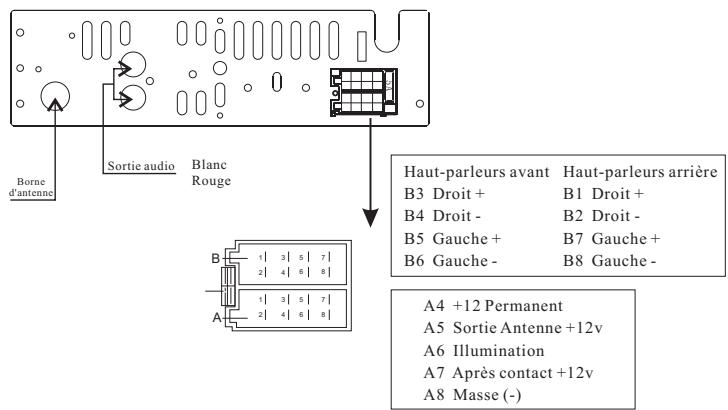

Scheme de câblage:

1. Cet apparéil fonctionne seulement avec une batterie 12-15V masse négative.
2. A fin d'eviter tout court-circuit, s'assurer que le moteur soit eteint, puis débrancher le cable du terminal négatif (-) de la batterie.
3. Veillez noter que le cable jaune est connecté au terminal positif (+) de la batterie ou au connecteur BAT.
4. Le fusible doit respecter le format prévu pour le vehicule et sa valeur doit être adaptée.
5. Des Haut-parleurs 4-8 ohms de bonne qualité sont nécessaires pour de bonnes performances.

SPECIFICATIONS:

Tuner FM:

Plage de fréquences: 87.5-108MHz

Medium fréquence: 10,7MHz ± 0,3%

Sensibilité Utilisable 10dB

Réponse en fréquence 20 Hz-20 KHz

Taux Signal / Bruit. >40dB

THD. < 3% (1 KHz)

Autres:

Amplification maximum. 4× 45w

Tension d'alimentation 12-15V continu masse négative

Impédance de haut-parleur .... 4-8 ohm/ ch

Dimensions. 178× 122× 50mm

Poids .0.88 kg

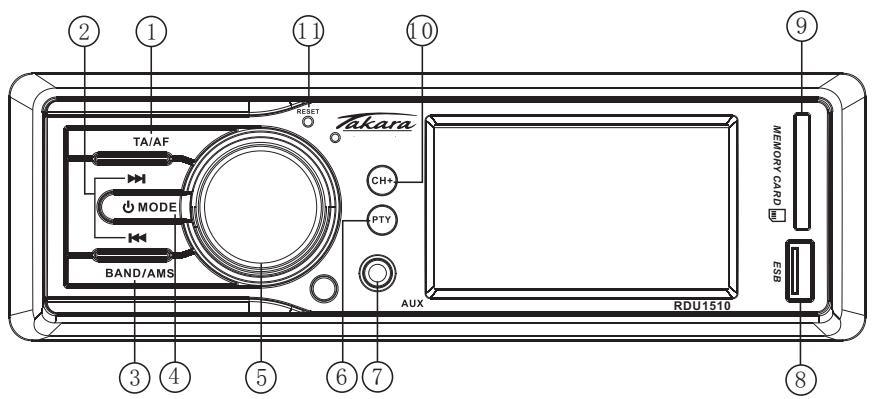

COMMANDESET FONCTIONS

1. TA/AF: appuyer le une fois sur le mode de radio, tourne on/off la fonction ANS
   Continuer le une fois sur le mode de radio, c'est pour tourner on/off la fonction de recherche des stations de ANS. presser le bouton TA et TP sur le mode de lecture montrera sur LCD quand la réception ANS signale. Il changera au mode de la station ANS automatiquement.
2. / : en mode radio, presser pour la recherche automatique de la station suivante, maintainir appuyé pour la recherche manuelle des stations.
   En mode lecture, presser pour aller à la piste suivante/préciédente, maintainir appuyé pour une avance / un return rapide.
3. BAND/AMS: presser pour changer de gamme, maintainir appuyé pour stocker automatiquement les stations.
4. 山 : appuyer une fois pour la mise sous tension. Presser pour changer de mode, maintainir appuyé pour éteindre l'appareil.

5.1). Réglage du volume, pour régler le niveau sonore
5.2). Touche multifonctions: Appuyer sur le bouton pour régler les fonctions ci-dessous:

Appuyer une fois pour BASS (graves)
Appuyer deux fois pour TREBLE (aigus)
→ Appuyer trois fois pour la BALANCE GAUCHE/DROITE des haut-parleurs
Appuyer quatre fois pour le FADER avant et arrêté des haut-parleurs
Appuyer cinq fois pour VOL

Maintenir le bouton enforcé puis appuyez dessus pour ajuster les fonctions ci-dessous:

Maintainir la touche enfoncée pour activer/désactiver la fonction LOUD
Rester enforcé pour passer en mode DSP, tournez le bouton pour basculer entre les modes POP, ROCK, CLASS, FLAT.
Appuyer deux fois pour passer en mode DX, tournez pour le mode LOCAL
→ Appuyer trois fois pour le mode STEREO, tournez pour le mode MONO
→ Appuyer quatre fois pour passer en mode TA.SEEK, tournez pour le mode TA.ALARM
Appuyer six fois pour le mode RETURN L et acceder au mode ANS 90 secondes PI recherche automatique) ou tourner pour acceder au mode RETURN S et passer en mode automatique ANS 30 secondes.

1. Le bouton PTY: Presser le pourCHOISIR la fonction sur le mode ANS.

Presser PTY une fois, LCD montrera la "musique", opérer avec CH+ bouton pour sélectionner circulairement les fonctions suivantes.

POP M ROCK M EASY M LIGHT M CLASSICS OTHERM JAZZ COUNTRY NATIONM OLDIES FLOCKM

Presser PTY deux fois, LCD montrera "speech".Opérer avec CH + bouton pour selectionner circulairement les fonctions suivantes.

NOUVELLE AFFAIRES INFO SPORT EDUCATION DRAMA CULTURE SCIENCES VARIEEMETEO ENFANTS SOCIAL RELIGION TELEPHONE EN VOYAGE LOISIR DOCCUMENT

Presser PTY pour la troisième fois, LCD "PTY off".

1. AUX:Le port d'entrée du signal
2. Port carte mémoire, utilisez la carte mémoire seule, n'insérez pas l'ESB en même temps.

L'auto radio numérique RDU 1510 (TAKARA) peut dire des cartes mémoires avec une capacité de stockage jusqu'à 8GB. L'utilisation de carte mémoire avec une capacité supérieure peut endommager l'ordinateil.

1. Port ESB, utilisez l'ESB seule, n'insérez pas de carte mémoire en même temps.

L'auto radio numérique RDU1510 (TAKARA) peut dire des clés ESB avec une capacité de stock age jusqu'à 8GB. L'utilisation de clé ESB avec une capacité supérieure peut endommager l'appareil.

1. CH+bouton: Pressez le pour selectionner circulairerement les 18 stations de FM1, FM2 et FM3. Pressez la pause quand Ile joue.
2. Bouton "reset" pour recouvrir a l'etat original si la fonction d'unité est non-usuel cependant on utilise.

AVERTISSEMENT:

Le cable d'antenne (bleu / blanc) doit être mise à terre, sinon l'appareil risque de tomber en panne ou de ne pas fonctionner propre.
Le cordon d'alimentation (jaune) ne doit pas etre mis a la masse, sinon l'appareil risque de tomber en panne ou de bruler
Si le cable de mémoire (rouge) est mal connecté, l'appareil risque de ne pas s'allumer.
Les haut parleurs doivent être correctement branché, sinon, le haut-parleur et l'amplificateur ne fonctionne pas.
