Type de produit	Autoradio DAB+ avec Bluetooth
Marque	TAKARA
Modèle	RDU1850DAB
Puissance de sortie	50 W
Tension d'alimentation	12 V continu, masse négative
Impédance des haut-parleurs	4-8 ohms par canal
Tuner FM	87.5 - 108 MHz, sensibilité 10 dB, rapport S/B 50 dB
Tuner DAB+	174 - 240 MHz
Réponse en fréquence USB/SD	20 Hz - 20 kHz
Port USB	Sortie 4.6 V / 200 mA pour clé MP3 ; 5 V / 1200 mA pour charge
Formats supportés	MP3 (via USB/SD)
Fonctions principales	Bluetooth, RDS, égaliseur (ROCK, POP...), lecture aléatoire, répétition, recherche automatique
Installation	Recommandée par un professionnel
Type de batterie requis	12-15 V avec masse négative
Fusible	À adapter selon le véhicule
Entretien	Protéger des chutes, de l'eau et de la poussière
Sécurité	Ne pas mettre le fil jaune à la masse ; déconnecter la batterie avant installation
Classe du produit	Classe III (très basse tension de sécurité)
Normes	Directive 2014/53/UE

FOIRE AUX QUESTIONS - RDU1850 TAKARA

Comment régler l'heure sur l'autoradio ?

Appuyez longuement sur la touche CLK, puis appuyez brièvement à nouveau. Tournez ensuite le bouton de volume pour régler l'heure. Confirmez en appuyant sur le bouton.

Comment présélectionner une station radio ?

En mode radio, syntonisez la station souhaitée, puis appuyez longuement sur l'un des boutons numériques (1 à 6) pour mémoriser la station.

Comment connecter un téléphone en Bluetooth ?

Appuyez sur MODE pour sélectionner le mode Bluetooth. Activez le Bluetooth sur votre téléphone et recherchez 'TAKARA RDU1850'. Appairez les appareils. Vous pouvez alors passer des appels en appuyant sur MODE lors d'un appel entrant.

Que faire si l'autoradio ne s'allume pas ?

Vérifiez que le câble mémoire (rouge) est correctement connecté. Assurez-vous que le fusible n'est pas grillé et que la batterie du véhicule est en bon état.

Quelle est l'impédance recommandée pour les haut-parleurs ?

Utilisez des haut-parleurs de 4 à 8 ohms par canal pour des performances optimales.

Comment utiliser l'entrée auxiliaire ?

Branchez votre appareil audio (lecteur MP3, etc.) à la prise AUX située à l'avant de l'autoradio. Sélectionnez le mode AUX en appuyant sur MODE.

Puis-je charger mon téléphone via le port USB ?

Oui, le port USB fournit une sortie de 5 V / 1200 mA, adaptée pour charger la plupart des smartphones.

Comment effectuer une recherche automatique des stations ?

En mode radio, appuyez longuement sur le bouton APS pour lancer une recherche automatique des stations disponibles.

L'installation est-elle complexe ?

L'installation doit être réalisée par un professionnel pour éviter tout dommage. Assurez-vous de respecter le schéma de câblage et de déconnecter la batterie avant de commencer.

Comment réinitialiser l'autoradio ?

Utilisez un objet pointu pour appuyer sur le bouton RÉINITIALISER situé sur la façade avant. Cela restaurera les paramètres d'usine.

MODE D'EMPLOI RDU1850 TAKARA

• Protégce-la des chutes.
• Conservez le produit à l'abri de l'eau et des liquides.
• Rangez l'appareil dans un endroit frais, sec et sans poussière.

Préserver la santé des personnes en sauvégardant les ressources naturelles et l'environnement; ne jeter pas cet appariel et sa batterie avec les ordures ménagères mais déposer le, lorsqu'il sera en fin de vie et hors d'usage, dans un centre de récapération et de recyclage des apparels électriques ou chez un distributeur (selon réglementation et situation géographique, en application de la directive 2012/19/CE). Les batteries usagese ne doivent PAS être jetées dans la poubelle ordinaire. La législation oblige aujourd'hui chaque consommateur à jitterer les batteries usageses dans les poubelles spécialement prévues à ce effet. Vous pouvez déposer vos batteries dans les points de ramassage publics de vote municipalité et dans les lieux où ils sont vendus

Produit Classe III - Produit alimenté en très bassé tension de Sécurité

Chargeur du produit uniquement pour usage interieur

Courant continu

1.Cet apparéil fonctionne seulement avec une batterie 12-15V masse négative.
2. Afin d'éviter tout court-circuit, s'assurer que le moteur soit eintin, puis débrancher lucable du terminal négatif (-) de la batterie.
3. Veillez noter que le cable jaune est connecté au terminal positif (+) de la batterie ou au connecteur BAT.
4. Le fusible doit respecter le format prévu pour le vehicule et sa valeur doit être adaptée.
5.Des Haut-parleurs 4-8 ohms de bonne qualite sont nécessaires pour de bonnes performances.

SPECIFICATIONS:

Tuner FM:

Plage de fréquences: 87.5-108MHz

Signal / Bruit : 50dB

Sensibilite : 10dB

Radio stereo DAB:

Gamage de fréquences 174-240MHZ

USB/SD:

Réponse en fréquence 20 Hz-20 KHz

Sortie USB pour clé mp3: 4.6Vdc-200mA

Sortie USB pour la charge du téléphone: ...5Vdc-1200mA

Autres

Puisance: 50W

Tension d'alimentation 12V continu masse négative

Impedance de haut-parleur 4-8 ohm/ch

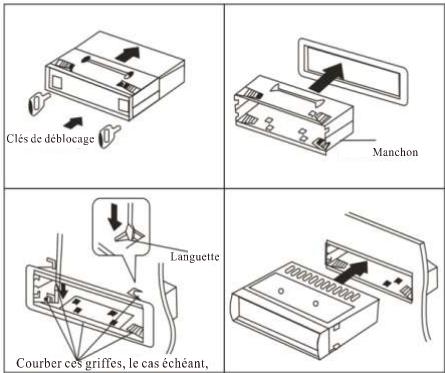

1. Cet apparéil doit être installé par un professionnel.
2. Référez-vous au manuel de l'utilisateur pour les branchements électrique, une mauvaise manipulation peut endommager l'appareil.
3. Raccorder les fils d'alimentation après les autres branchements de l'appareil.
4. Isoler tous les fils dénudés pour éviter des courts-circuits.
5. Bien fixer tous les cables après l'installation.
6. Veillez dire attentivement les instructions pour chaque partie, avant l'installation.
7. L'appareil est concu pour fonctionner avec une batterie 12-15V masse négative, assurez-vous que le système électrique de votre vehicule est de ce type
8. Assurez-vous de brancher l'appareil en suivant le schéma, sinon, il peut causer des dysfonctionnements ou des dommages.

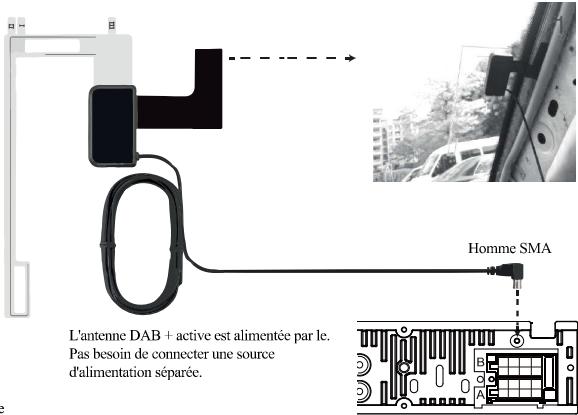

Placez l'antenne sur le pare-brise prés du " poteau A"

Retireez le couvercle du montant

Collez la partie transparente du antennne sur le pare-brise et placez le partie noire sur le cadre metallique.
Fixe az metal du cadre de la voiture.
Notez il you plusit Il n'est pas nécessaire d'enlever la peinture.

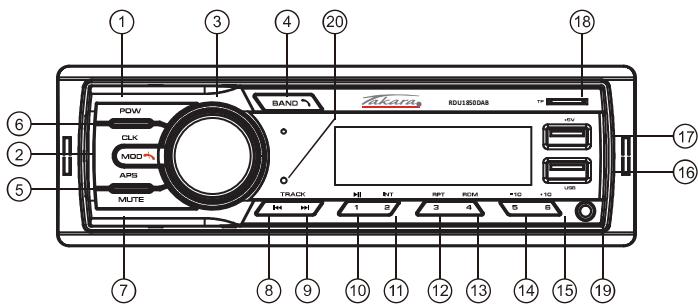

Utilisation de la façon

1.POW: Appuyez pour mesure sous tension / hors tension.
2. MODE (MOD): Appuyez pour changer de mode. En mode Bluetooth, appuyez dessus pour passer un appel téléphonique.
3. Boutons multifonctions
3.1. Faites pivoter le bouton pour regler le volume.
3.2. Appuyez sur le bouton, il affichera BAS, TRE, BAL, FAD, EQ (ROCK, POP...), LOUND ON / OFF,

Tourner le bouton pour afficher l'option souhaitation, puis entrez le bouton pour confirmer votre paramètre.

3.3 Reglage de la radio RDS: Appuyez longuement sur le bouton de temps en temps, il affichera AF, TA, PTY (nom du programme).

Tourner le bouton pour afficher l'option souhaitation, puis entrez le bouton pour confirmer votre paramètre.

1. BANDE (BAND): Lorsqu'il est en mode radio, appuyez dessus pourCHOISIR la bande radio (FM1 / FM2 / FM3); En mode Bluetooth, appuyez dessus pour repondre à l'applé.
2. APS: Sur la lecture USB / SD, appuyez dessus pour la selection des pistes. Faites pivoter le bouton du volume pourCHOIR se piste que vous aimez. En mode radio, appuie courte pour rechercher manuellement les stations de radio. Appuyez longuem pour recherche automatquement les stations de radio.
   6.CLK: Appuyez pour afficher et définir l'heure. (Appui long, puis court, tourner ensuite le bouton 3 pour définir l'heure)
3. MUTE: Appuyez dessus pour activer / désactiver le mute
4. Appuyez dessus pour la piste precedente.
5. Appuyez dessus pour la piste suivante.
6. "I" : En mode radio, appuyez longuem desss pour l'enregistrement de la station radio. Lors de la lecture, appuyez dessus pour faire une pause.
7. "2 >:En mode radio, appuyez longuement dessus pour l'enregistrement de la station. Lors de la lecture, appuyez dessus pour parcourir les pistes.
8. "3> En mode radio, appuyez longuem dessus pour l'enregistrement de la station. Lorsqu'il est en mode de lecture, appuyez dessus pour répéter la lecture.
9. "4 >: En mode radio, appuyez longuement dessus pour l'enregistrement de la station. Lors de la lecture, appuyez dessus pour lecture aléatoire."
10. "5": En mode radio, appuyez longuement dessus pour l'enregistrement de la station. Lors de la lecture, appuyez dessus pour" 10"piste.
11. "6": En mode radio, appuyez longuement dessus pour l'enregistrement de la station. Lors de la lecture, appuyez dessus pour + 10 piste.
    16.Port USB
    17.Port de charge.
    18.TF carte
12. Auxiliaire.
13. réinitialiser

APP CONTROL CONNECTION:

• Le cordon d'alimentation (jaune) ne doit pas être mis à la masse, sinon l'appareil risque de tomber en panne ou bruler.
• Si le cable de mémoire (rouge) est mal connectée, l'appareil risque de ne pas s'allumer.
• Les haut-parleurs doivent être correctement branchés, sinon les haut-parleurs et l'amplificateur ne fonctionneront pas.

Déclaration UE de conformité

Nous, DPAEUROPE - Gildo Pastor Center -7 Rue du Gabian -98000 Monaco, déclarons que l'autoradio Bluetooth de marque : TAKARA, Référence : RDU1850DAB

Est conforme aux exigences essentielles de la directive 2014/53/UE relative à aux équipements radioélectriques

La déclaration de conformité peut être consultée / téléchargeée sur le site :

http://www.takara.fr

Nice,le 09/08/2022 Roger-David Lellouche,Directeur General

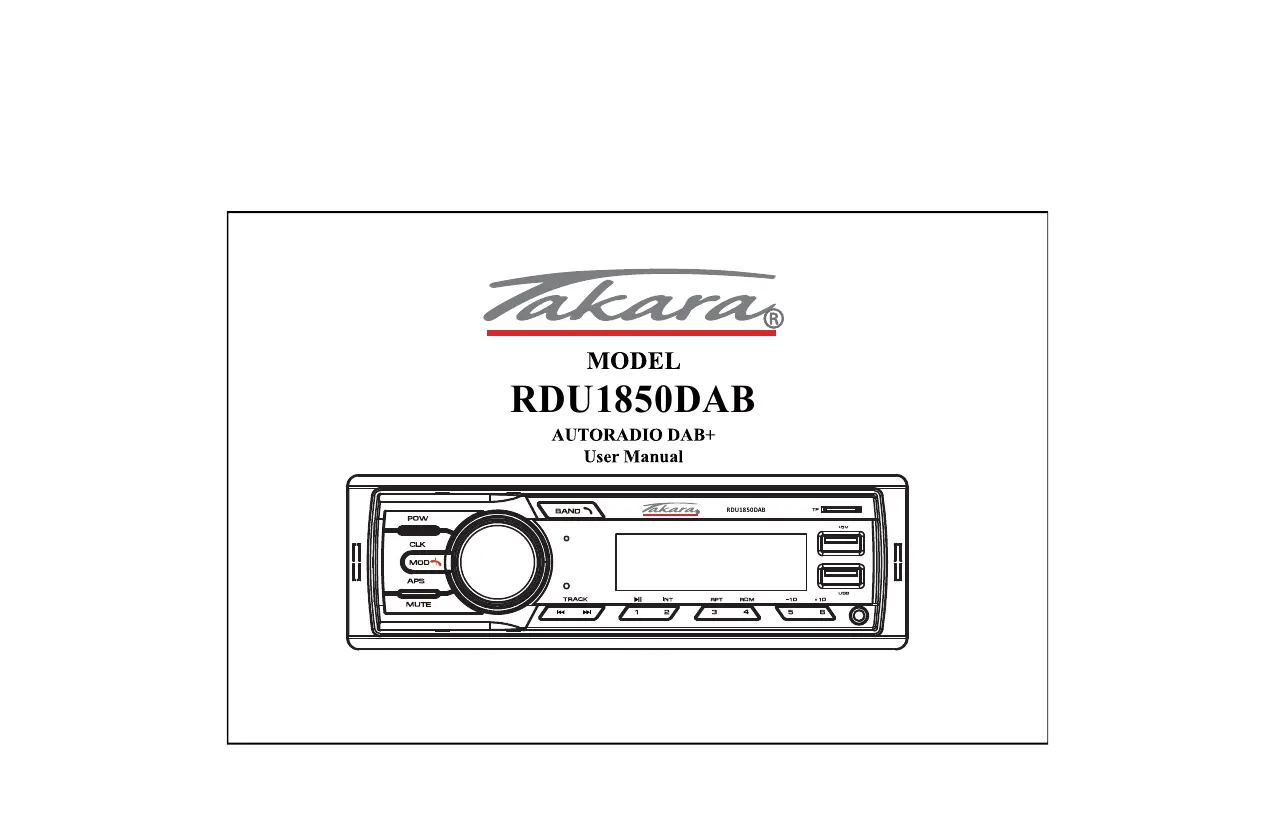

MODEL
