Type de produit	Table de cuisson à induction
Nombre de zones de cuisson	4 zones de cuisson à induction
Dimensions approximatives	60 cm x 51 cm
Alimentation électrique	230 V
Puissance totale	7,4 kW
Fonctions principales	Boost, minuterie, détection de casserole
Matériau de la surface	Verre céramique
Poids	11 kg
Entretien et nettoyage	Nettoyage facile avec un chiffon humide, produits non abrasifs recommandés
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente Gaggenau
Sécurité	Verrouillage de sécurité, arrêt automatique, indicateur de chaleur résiduelle
Compatibilités	Compatible avec des ustensiles de cuisson adaptés à l'induction
Garantie	2 ans

FOIRE AUX QUESTIONS - Ci261113 GAGGENAU

Comment nettoyer le GAGGENAU Ci261113 sans l'endommager ?

Utilisez un chiffon doux et humide avec un nettoyant non abrasif. Évitez les éponges rugueuses et les produits chimiques agressifs.

Que faire si l'appareil ne s'allume pas ?

Vérifiez si l'appareil est correctement branché et si le disjoncteur n'a pas sauté. Assurez-vous également que la porte est bien fermée.

Pourquoi mon GAGGENAU Ci261113 émet-il un bruit étrange ?

Un bruit inhabituel peut être causé par des objets mal placés à l'intérieur. Vérifiez que tous les ustensiles et récipients sont bien positionnés.

Comment régler la température du GAGGENAU Ci261113 ?

Utilisez les boutons de réglage de température situés sur le panneau de commande. Consultez le manuel pour des instructions spécifiques sur les différents modes.

Que faire si de la condensation apparaît à l'intérieur de l'appareil ?

Une condensation excessive peut être due à une mauvaise ventilation. Assurez-vous que les ouvertures de ventilation ne sont pas obstruées et que l'appareil est installé correctement.

Comment réinitialiser mon GAGGENAU Ci261113 ?

Pour réinitialiser l'appareil, coupez l'alimentation pendant quelques minutes puis rallumez-le. Cela peut résoudre certains problèmes temporaires.

Où puis-je trouver des pièces de rechange pour le GAGGENAU Ci261113 ?

Les pièces de rechange peuvent être commandées via le site officiel de GAGGENAU ou auprès de revendeurs agréés.

L'appareil affiche un code d'erreur, que dois-je faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Suivez les instructions fournies pour résoudre le problème.

Comment assurer une bonne ventilation pour le GAGGENAU Ci261113 ?

Vérifiez que les grilles d'aération ne sont pas obstruées et que l'appareil est installé dans un endroit bien ventilé.

Quelle est la durée de garantie du GAGGENAU Ci261113 ?

La durée de garantie standard est de deux ans à partir de la date d'achat. Conservez votre reçu pour toute réclamation.

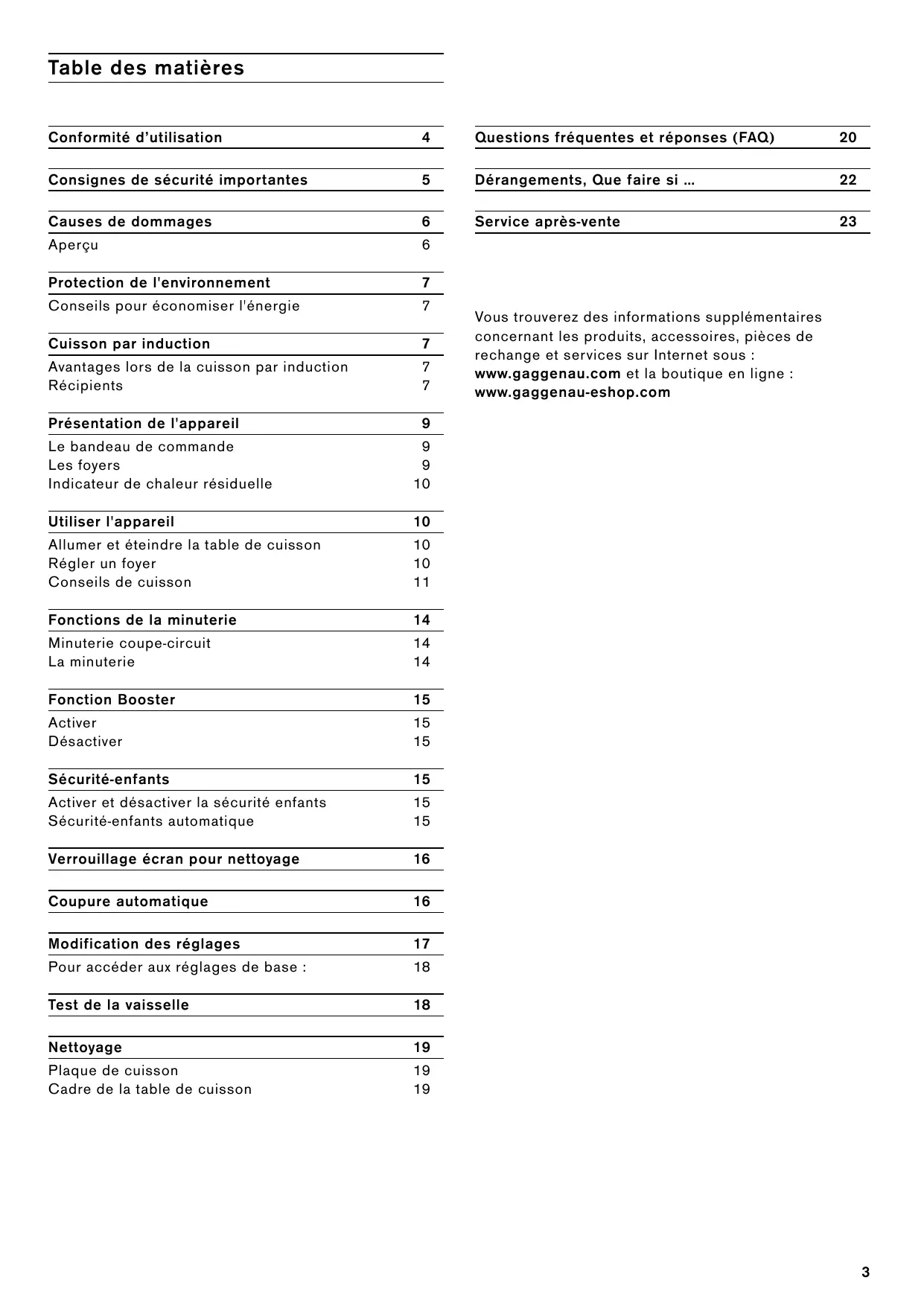

MODE D'EMPLOI Ci261113 GAGGENAU

Conformité d'utilisation 4

Consignes de sécurité importantes 5

Protection de l'environnement 7

Conseils pour économiser l'énergie 7

Cuisson par induction 7

Avantages lors de la cuisson par induction 7

Récipients 7

Présentation de l'appareil 9

La bande de commande 9

Les foyers 9

Indicateur de chaleur résiduelle 10

Utiliser l'appareil 10

Allumer et éteindre la table de cuisson 10

Régler un foyer 10

Conseils de cuisson 11

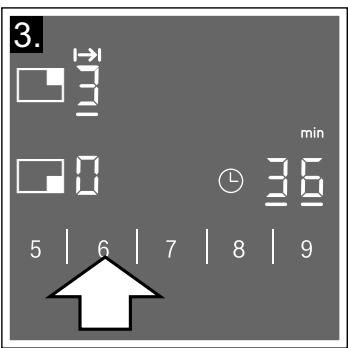

Fonctions de la minuterie 14

Minuterie coupe-circuit 14

La minuterie 14

Fonction Booster 15

Activer 15

Désactiver 15

Sécurité-enfants 15

Activer et désactiver la sécurité enfants 15

Sécurité-enfants automatique 15

Verrouillage écran pour nettoyage 16

Coupure automatique 16

Modification des réglages 17

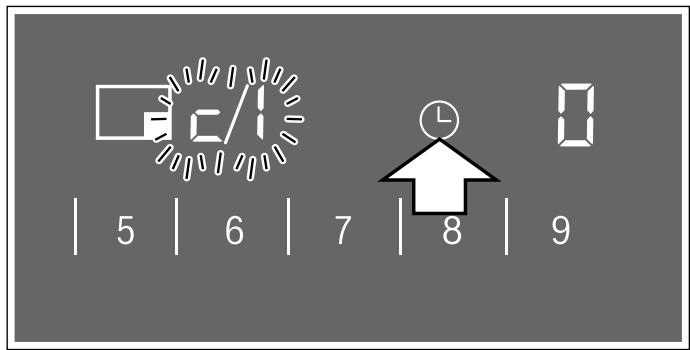

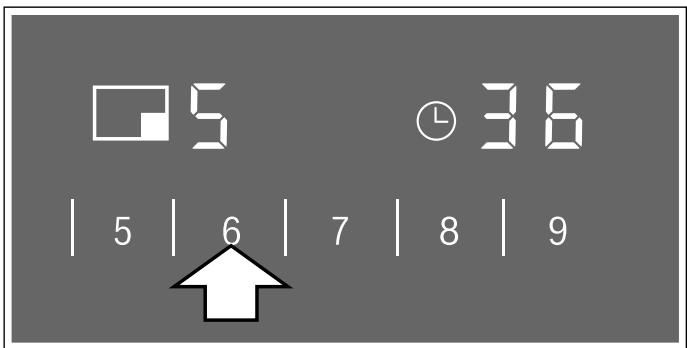

Pour accéder aux réglages de base : 18

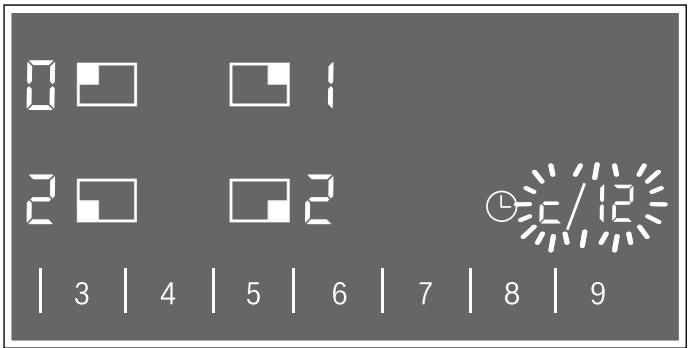

Test de la vaisselle 18

Nettoyage 19

Plaque de cuisson 19

Cadre de la table de cuisson 19

Questions fréquentes et réponses (FAQ) 20

Dérangements, Que faire si... 22

Service après-vente 23

Vous trouverez des informations supplémentaires concernant les produits, accessoires, pièces de rechange et services sur Internet sous :

www.gaggenau.com et la boutique en ligne :

www.gaggenau-eshop.com

Conformité d'utilisation

Lire attentivement cette notice. Conserver la notice d'utilisation et de montage ainsi que le passport de l'appareil pour une utilisation ultérieure ou pour de futurs propriétaires.

Vérifier votre appareil après l'avoir retiré de l'emballage. S'il a souffert de dommages pendant le transport, ne le branchez pas, contactez le Service technique puis indiquez par écrit les dommages observés, sinon le droit à tout type d'indemnisation sera perdu.

Cet appareil doit être installé en respectant la notice de montage ci-incluse.

Cet appareil est destiné exclusivement à une utilisation domestique et non professionnelle. Utiliser l'appareil uniquement pour préparer des aliments et des boissons. Le processus de cuisson doit être effectué sous surveillance. Un processus de cuisson court doit être surveillé sans interruption. Utiliser l'appareil uniquement dans des pièces fermées.

Cet appareil est conçu pour une utilisation jusqu'à une altitude maximale de 4000 m.

N'utilisez pas de recouvrements pour la table de cuisson. Cela pourrait entraîner des accidents, par ex. en raison de surchauffe, inflammation ou déclats de matériel.

N'utilisez pas de protections inappropriées ou de grilles de protection enfants. Ces dispositifs peuvent conduire à des accidents.

Cet appareil n'est pas conçu pour un fonctionnement avec une minuterie externe ou une commande à distance.

Cet appareil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacités physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d'expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l'appareil en toute sécurité et qu'ils ont intégré les risques qui en résultent.

Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien effectués par l'utilisateur ne doivent pas être accomplis par des enfants, sauf s'ils sont âgés de 8 ans et plus et qu'un adulte les surveille.

Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil et du cordon d'alimentation.

Le processus de cuisson doit être surveillé. Un processus de cuisson court doit être surveillé en permanence.

Les personnes portant un stimulateur cardiaque ou un dispositif médical similaire doivent prêter une attention toute particulière lorsqu'elles utilisent des plaques de cuisson à induction ou qu'elles se trouvent à proximité de plaques de cuisson à induction en fonctionnement.

Consulter un médecin ou le fabricant du dispositif pour s'assurer que celui-ci est conforme à la réglementation en vigueur et en connaître les incompatibilités éventuelles.

Risque d'incendie!

L'huile et la graisse chaudes s'enflamment rapidement. Ne jamais laisser l'huile et la graisse chaude sans surveillance. Ne jamais éteindre le feu avec de l'eau. Éteindre le foyer. Étouffer les flammes prudemment avec un couvercle, une couverture ou similaire. - Les foyers deviennent très chauds. Ne jamais poser des objets inflammables sur la table de cuisson. Ne pas conserver des objets sur la table de cuisson. - L'appareil devient chaud. Ne jamais ranger des objets inflammables ni des aerosols dans les tiroirs situés directement sous la table de cuisson. La table de cuisson se coupe automatiquement et ne peut plus être réglée. Elle peut ultérieurement se remettre en service involontairement. Couper le fusible dans la boîte à fusibles. Appeler le service après-vente.

Risque de brûlure !

• Les foyers et leurs alentours (notamment lorsque des cadres sont présents sur les surfaces de cuisson) deviennent très chauds. Ne jamais toucher les surfaces chaudes. Éloigner les enfants. Le foyer chauffe, mais l'affichage ne fonctionne pas. Couper le fusible dans la boîte à fusibles. Appeler le service après-vente.
• Les objets en métal deviennent très rapidement brûlants lorsqu'ils sont posés sur la table de cuisson. Ne jamais poser d'objets en métal tels que des couteaux, fourchettes, cuillères et couvercles sur la table de cuisson.
• Après chaque utilisation, éteignez toujours la plaque de cuisson à l'aide de l'interrupteur principal. N'attendez pas que la plaque de cuisson se déconnecte automatiquement du fait qu'il n'y ait pas de récipient.

Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à remplacer des câbles d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. - De l'humidité qui pénétre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyer à vapeur. - Un appareil défectueux peut provoquer un choc électrique. Ne jamais mettre en service un appareil défectueux. Débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. - Les fêlures et cassures dans la vitrocéramique peuvent occasionnellement des chocs électriques. Couper le fusible dans la boîte à fusibles. Appeler le service après-vente.

Risque de panne!

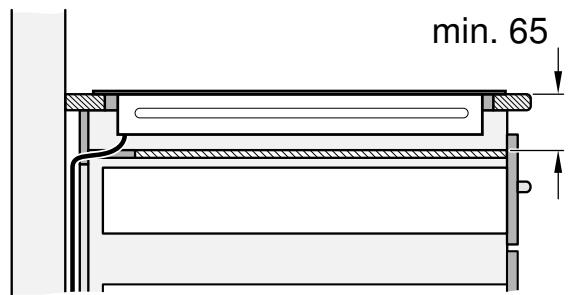

Cette plaque est équipée d'un ventilateur situé dans sa partie inférieure. Si un tiroir se trouve sous la plaque de cuisson, il ne faut pas y conserver de petits objets ou des papiers. Dans le cas où ils seraient attirés, ils pourraient endommager le ventilateur ou nuire au refroidissement.

Laisser une distance minimum de 2 cm entre le contenu du tiroir et l'entrée du ventilateur.

Risque de blessure !

• En cas de cuisson au bain marie, la plaque de cuisson et le récipient de cuisson peuvent éclater en raison d'une surchauffe. Le récipient de cuisson dans le bain marie ne doit pas toucher directement le fond de la casserole remplie d'eau. Utiliser uniquement de la vaisselle résistante à la chaleur.
• Les casseroles peuvent se soulever brusquement du à du liquide se trouvant entre le dessous de la casserole et le foyer. Maintenir toujours le foyer et le dessous de casserole secs.

Attention!

• Les bases rugueuses des récipients peuvent rayer la plaque de cuisson.
• Ne jamais placer de récipient vide sur les zones de cuisson. Ils risquent d'entraîner des dommages.
• Ne pas placer de récipients chauds sur le bandeau de commande, les zones d'indicateurs ou le cadre de la plaque. Ils risquent de provoquer des dommages.
• La chute d'objets durs ou pointus sur la plaque de cuisson peut entraîner des dégâts. Le papier aluminium et les récipients en plastique fondent sur les zones de cuisson chaudes. L'utilisation de lames de protection n'est pas recommandée sur les plaques de cuisson.

Aperçu

Dans le tableau suivant, vous trouverez les dommages les plus fréquents :

Dommages	Cause	Mesure
Taches	Aliments débordés.	Retirez immédiatement les alimentés débordés avec un racloir àverre.
	Détergents inapproprés.	Utilisez exclusivement des détergents appropriés pour ce type de table de cuisson.
Rayures	Sel, sucre et sable.	N'utilisez pas la table de cuisson comme surface de rangement ou de travail.
	Les fonds de récipients rugieux éraflent la table de cuisson.	Vérifiez vos ustensiles.
Décolorations	Détergents inapproprés.	Utilisez exclusivement des détergents appropriés pour ce type de table de cuisson.
	Frottement des récipients.	Soulevez les casseroles et les poêles pour les déplacer.
Écallement	Sucre, alimentés à forte teneur en sucre.	Retirez immédiatement les alimentés débordés avec un racloir àverre.

Dans ce chapitre vous obtenez des informations concernant l'économie d'énergie et sur la mise au rebut de l'appareil.

Conseils pour économiser l'énergie

Utiliser toujours le couvercle correspondant à chaque casserole. La cuisine sans couvercle consomme plus d'énergie. Utiliser un couvercle en verre qui permet de contrôler la cuisson sans avoir à le soulever. Utiliser des récipients dont le fond est plat. Les fonds qui ne sont pas plats consomment davantage d'énergie. Le diamètre du fond des récipients doit correspondre à la taille de la zone de cuisson. Attention : les fabricants de récipients indiquent généralement le diamètre supérieur du récipient, qui est souvent plus grand que le diamètre du fond du récipient. Utiliser un petit récipient pour de petites quantités. Un grand récipient peu rempli consomme beaucoup d'énergie. Pour cuisiner, utiliser peu d'eau. Cela permet d'économiser de l'énergie et de conserver toutes les vitamines et tous les minéraux des légumes. - Sélectionner le niveau de puissance le plus bas pour maintenir la cuisson. Un niveau de puissance trop élevé gaspille de l'énergie.

Avantages lors de la cuisson par induction

La cuisson par induction est totalement différente de la cuisson traditionnelle, la chaleur étant directement générée dans le récipient. Cela présente de fait une série d'avantages :

Gain de temps lors de la cuisson et du rôtissage. Économie d'énergie. - Entretien et nettoyage plus faciles. Les aliments qui ont débordé ne brûlent pas aussi rapidement. - Contrôle de chaleur et sécurité ; la table de cuisson augmente ou réduit immédiatement le débit thermique après chaque commande. La zone de cuisson par induction cesse de produire de la chaleur si le récipient est retiré sans avoir été désactivée au préalable.

Récipients

Utilisez uniquement des ustensiles ferromagnétiques pour la cuisson par induction, par exemple :

Ustensiles en acier émaillé Ustensiles en fonte - Ustensiles spéciaux appropriés à l'induction en inox.

Vous pouvez vérifier si la casserole est compatible pour l'induction. "Test de la vaisseauille"

Pour obtenir un bon résultat de cuisson, la zone ferromagnétique du fond du récipient doit correspondre à la dimension du foyer. Si le récipient n'est pas détecté sur un foyer, essayez de nouveau sur un foyer d'un diamètre plus petit.

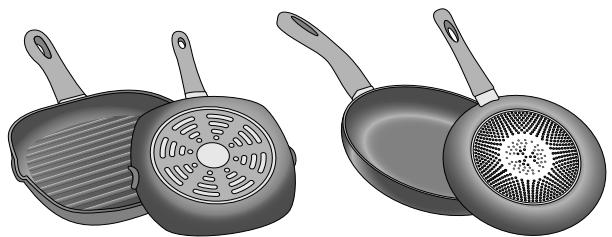

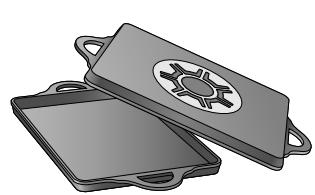

Il existe un autre type de récipients pour la cuisson par induction, dont le fond n'est pas entièrement ferromagnétique :

Si le fond de l'ustensile n'est que partiellement ferromagnétique, seule la zone ferromagnétique se réchauffe. La distribution de chaleur peut donc ne pas être homogène. La zone non-ferromagnétique peut présenter une température trop BASSE pour la cuisson.

Si le fond de l'ustensile contient entre autres de l'aluminium, cela réduit aussi la surface ferromagnétique. Il se peut que cet ustensile ne chauffe pas correctement ou il pourrait même ne pas être détecté.

Récipients non appropriés

Ne jamais utiliser de récipients en :

acier fin normal verre • argile cuivre aluminium

Caractéristiques du fond du récipient

La qualité du fond du récipient peut influencer le résultat de cuisson. Utilisez des casseroles et poèles fabriqués dans des matériaux permettant de diffuser la chaleur, comme les récipients "sandwich" en acier inoxydable, qui permettent de répartir la chaleur de manière uniforme, tout en économisant du temps et de l'énergie.

Utilisez des ustensiles avec un fond plat, les fonds de récipient inégaux promettent l'apport de chaleur.

Absence de récipient ou taille non adaptée

Si le récipient n'est pas posé sur la zone de cuisson, ou si celui-ci n'est pas dans le matériel ou de la taille ajustat(e), le niveau de puissance visualisé sur l'indicateur de la zone de cuisson clignotera. Poser le récipient adapté pour faire cesser le clignotement. Après 90 secondes, la zone de cuisson s'éteint automatiquement.

Récipients vides ou à fond mince

Ne pas chauffer les récipients vides ni utiliser ceux à fond mince. Bien que la plaque de cuisson soit dotée d'un système interne de sécurité, un récipient vide peut chauffer tellement rapidement que la fonction "déactivation automatique" n'a pas le temps de réagir et peut alors atteindre une température très élevée. La base du récipient peut fondre et endommager le verre de la plaque. Dans ce cas, ne pas toucher le récipient et éteindre la zone de cuisson. Si, après avoir refroidi, celle-ci ne fonctionne plus, contacter le service technique.

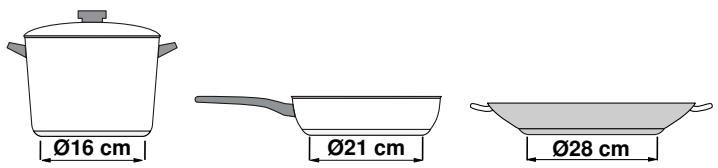

Détection du récipient

Chaque foyer possède une limite inférieure pour la détection du récipient, celle-ci dépend du diamètre ferromagnétique et du matériel du fond du récipient. Pour cette raison, utilisez toujours le foyer qui correspond le mieux au diamètre du fond du récipient.

Vous trouverez des informations sur les dimensions et puissances des foyers dans la page 2.

Le bandeau de commande

Surfaces de commande
①	Interrupteur principal
Sélection du foyer
011213...	Zone de réglage
Verrouillage écran pour nettoyage /sécURITY infants
>>	Fonction booster
①	Fonction minuterie

Afficheurs
Ø	État de fonctionnement
I-Ø	Positions de chauffe
ØØ	Fonction minuterie
Ø	Verrouillage écran pour nettoyage
Ø	Fonction booster
I→I	Minuterie coupe-circuit
H/h	Indicateur de chaleur résiduelle
Ø	Minuterie
min	Affichage du temps

Surfaces de commande

Lorsque vous touchez un symbole, la fonction respective sera activée.

Remarque: Maintenez le bandeau de commande toujours propre et sec. L'humidité peut affecter le fonctionnement.

Les foyers

Les foyers

○ Foyer simple	Utilisez des ustensiles de dimension adaptée.
co Zone pour faitout	La table de cuisson se met automatiquement en marche lorsque vous utilisez un ustensile dont le fond correspond à la dimension de la zone extérieure.

Utilisez uniquement des ustensiles adaptés à l'induction, voir la section "Cuisson par induction"

Indicateur de chaleur résiduelle

La table de cuisson possède pour chaque foyer un indicateur de chaleur résiduelle. Il indique qu'un foyer est encore chaud. Ne touchez pas le foyer tant que l'indicateur de chaleur résiduelle est allumé.

Selon le degré de la chaleur résiduelle, l'affichage est le suivant :

• Affichage H : température élevée • Affichage h : faible température

Si vous retirez le récipient du foyer pendant la cuisson, l'indicateur de chaleur résiduelle et le niveau de puissance sélectionné clignotent en alternance.

Lorsque le foyer est éteint, l'indicateur de chaleur résiduelle s'allume. Même si la table de cuisson est déjà éteinte, l'indicateur de chaleur résiduelle est allumé tant que le foyer est encore chaud.

Utiliser l'appareil

Dans ce chapitre, il est indiqué comment régler un foyer. Dans le tableau, vous trouverez les positions de chauffe et les temps de cuisson pour différents plats.

Allumer et éteindre la table de cuisson

Vous allumez et éteignez la table de cuisson par l'interrupteur principal.

Allumer : Effleurer le symbole ①. Un signal retentit. L'indicateur au niveau de l'interrupteur principal et les indicateurs des foyers s'allument. La table de cuisson est en ordre de marche.

Éteindre : Effleurer le symbole ①, jusqu'à ce que l'indicateur s'éteigne. Tous les foyers sont éteints. L'indicateur de chaleur résiduelle est allumé jusqu'à ce que les foyers aient suffisamment refroidi.

Remarques

• La table de cuisson s'éteint automatiquement lorsque tous les foyers sont éteints depuis plus de 20 secondes.
• Les réglages sélectionnés restent mémorisés pendant les 4 premières secondes après la mise hors tension de la table de cuisson. Si vous rallumez pendant ce temps, la table de cuisson se remet en service avec les réglages précédents.

Régler un foyer

Réglez la position de chauffe avec les symboles 1 à 9.

Position de chauffe 1 = puissance minimale

Position de chauffe 9 = puissance maximale

Chaque position de chauffe possède une position intermédiaire. Cette position intermédiaire est identifiée dans la zone de réglage par le symbole I. La position intermédiaire est indiquée par un point dans l'afficheur de la position de cuisson.

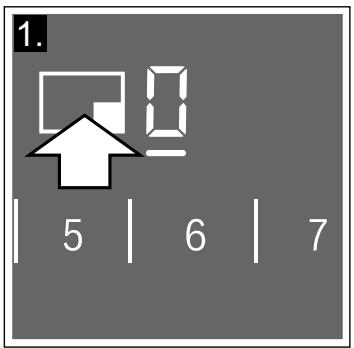

Sélectionner un foyer et une position de chauffe

La table de cuisson doit être allumée.

1 Effleurez le symbole du foyer souhaité. L'afficheur et le symbole en-dessous s'allument. 2 Sélectionnez ensuite la position de chauffe souhaitée dans la zone de réglage.

La position de chauffe est réglée.

Modifier la position de chauffe

Sélectionnez le foyer et réglez ensuite la position de chauffe désirée dans la zone de réglage.

Éteindre la zone de cuisson

Sélectionner la zone de cuisson et régler sur dans la zone de programmation. La zone de cuisson est déconnectée et l'indicateur de chaleur résiduelle s'affiche.

Remarques

Si aucun récipient n'a été placé sur la zone de cuisson, le niveau de puissance sélectionné clignote. Au bout d'un certain temps, la zone de cuisson s'éteint. Si un récipient est placé sur la zone de cuisson avant d'allumer la plaque, il sera détecté 20 secondes après avoir appuyé sur l'interrupteur principal et la zone de cuisson sera automatiquement sélectionnée. Après détection, sélectionner le niveau de puissance dans les 20 secondes suivantes ; dans le cas contraire, la zone de cuisson s'éteindra. Même si l'on place plusieurs récipients, au moment où l'on allume la plaque de cuisson, un seul d'entre eux sera détecté.

Conseils de cuisson

En chauffant de la purée, des veloutés et des sauces épaisses, remuer de temps en temps. Pour préchauffer, régler la position de chauffe 8 - 9. Lors de la cuisson avec un couvercle, réduire la position de chauffe dès que de la vapeur sort entre le couvercle et le récipient. Pour obtenir un bon résultat de cuisson, de la vapeur ne doit pas sortir. - À la fin de la cuisson, maintenir le récipient fermé jusqu'au service. Pour la cuisson en cocotte-minute, respecter les consignes du fabricant. - Ne pas faire cuire les mets trop longtemps, afin de conserver la valeur nutritive. Le minuteur permet de régler le temps de cuisson optimal. Pour un résultat de cuisson plus sain, éviter que l'huile fume. Pour faire dorer les mets, les faire frire par petites portions une par une. - Les récipients peuvent atteindre des températures élevées pendant la cuisson. Il est recommandé d'utiliser des maniques. - Dans le chapitre "Protection de l'environnement" vous trouvez des recommandations pour cuisiner en économisant le plus possible d'énergie.

Tableau des cuissons

Dans le tableau est indiquée la position de chauffe appropriée pour chaque mets. Le temps de cuisson peut varier selon la nature, le poids, l'épaisseur et la qualité des aliments.

	Position dechauffe	Temps dcuisson(min.)
Faire fondre
Chocolat, nappage	1 - 1.	-
Beurre, miel, gelatine	1 - 2	-
Chauffer et maintainir au chaud
Ragoût/potée, par ex. potée aux lentilles	1. - 2	-
Lait*	1. - 2.	-
Saucisses bouillies*	3 - 4	-
Décongeler et chauffer
Épinards surgelés	3 - 4	15 - 25
Goulasch surgelé	3 - 4	35 - 55
Cuire à feu doux, faire bouillir à feu doux
Quenelles de pomme de terre*	4. - 5.	20 - 30
Poisson*	4 - 5	10 - 15
Sauces blanches, par ex. béchamel	1 - 2	3 - 6
Sauces fouettées, par ex. sauce béarnaise, sauce hollandise	3 - 4	8 - 12
Faire bouillir, cuire à la vapeur, étuver
Riz (avec double quantité d'eau)	2. - 3.	15 - 30
Riz au lait	2 - 3	30 - 40
Pommes de terre en robe des champes	4. - 5.	25 - 35
Pommes de terre à l'anglaise	4. - 5.	15 - 30
Pâtes*	6 - 7	6 - 10
Potées, potages	3. - 4.	15 - 120
Légumes	2. - 3.	10 - 20
Légumes surgelés	3. - 4.	7 - 20
Cuisson en cocotte minute	4. - 5.	-
Braiser
Paupiettes	4 - 5	50 - 65
Rôti à braiser	4 - 5	60 - 100
Goulasch	3 - 4	50 - 60

• Sans couvercle. Retourner plusieurs fois.

	Position dechauffe	Temps dcuisson(min.)
Griller / Frieire avec peu d'huile*
Escalope, nature ou panée	6 - 7	6 - 10
Escalope surgelée	6 - 7	8 - 12
Côtelettes, nature ou panées**	6 - 7	8 - 12
Steak (3 cm d'épaissur)	7 - 8	8 - 12
Blanc de volaille (2 cm d'épaissur)**	5 - 6	10 - 20
Blanc de volaille surgelé**	5 - 6	10 - 30
Hamburgers, boulettes de viande hachée (3 cm d'épaissur)**	4. - 5.	20 - 30
Poisson et filet de poisson, nature	5 - 6	8 - 20
Poisson et filet de poisson, pané	6 - 7	8 - 20
Poisson pané surgelé, par ex. bâtonnets de poisson	6 - 7	8 - 15
Gambas, crevettes	7 - 8	4 - 10
Faire sauter des légumes et championons	7 - 8	10 - 20
Poélées, à l'asiatique (légumes, lanières de viande)	7 - 8	15 - 20
Plats surgelés, par ex. poélées	6 - 7	6 - 10
Crêpes (frière une par une)	6 - 7	-
Omelette (frière une par une)	3. - 4.	3 - 6
Oeufs au plat	5 - 6	3 - 6
Frie* (150-200 g par portion dans 1-2 l d'huile, frie re les portionsune par une)
Produits surgelés, par ex. frites, nuggets de poulet	8 - 9	-
Croquettes surgelées	7 - 8	-
Viate, par ex. morceaux de poulet	6 - 7	-
Poisson pané ou en beignets	6 - 7	-
Légumes, championons, panés ou en beignets	6 - 7	-
Petites pâtisseries, par ex. beignets, fruits en beignets	4 - 5	-
* Sans couvercle** Retourner plusieurs fois

Fonctions de la minuterie

Votre table de cuisson dispose de deux fonctions minuterie :

• Minuterie coupe-circuit Minuterie

Minuterie coupe-circuit

Le foyer s'éteint automatiquement après écoulement du temps réglé.

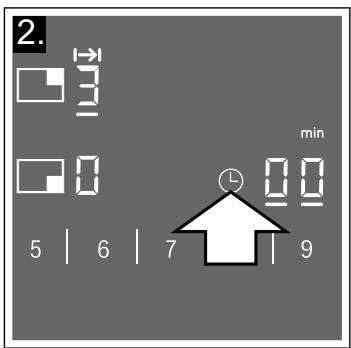

Réglages :

1 Sélectionnez le foyer et la position de chauffe souhaitée. 2 Effleurez le symbole . 1 1 s'allume dans l'afficheur du foyer. apparait sur l'afficheur de la minuterie. 3 Dans les 10 secondes suivantes, sélectionnez le temps de cuisson souhaité dans la zone de réglage.

Le temps commence à s'écouler au bout de quelques secondes.

Remarque: Le même temps de cuisson peut être réglé automatiquement pour tous les foyers. Le temps réglé s'écoule pour chacun des foyers indépendamment l'un de l'autre.

Vous trouverez des informations sur la programmation automatique du temps de cuisson dans la section "Modification des réglages"

Modifier ou effacer le temps

Sélectionnez le foyer et effleurez ensuite le symbole

Modifiez le temps de cuisson dans la zone de réglage ou réglez sur 00 pour annuler le temps de cuisson.

Quand le temps s'est écoulé

La zone de cuisson s'éteint. Un signal d'avertissement retentit. Sur le voyant de la fonction Programmation du temps, 00 s'affiche pendant 10 secondes.

En appuyant sur le symbole , les indications s'éteignent et le signal sonore s'arrête.

Remarques

• Si vous avez réglé un temps de cuisson pour plusieurs foyers, l'indication de temps du foyer sélectionné apparait toujours dans l'afficheur de la minute-série. Pour connaître le temps de cuisson restant, sélectionnez le foyer correspondant.
• Vous pouvez régler un temps de cuisson jusqu'à 99 minutes.

La minuterie

La minuterie vous permet de régler une durée allant jusqu'à 99 minutes.

Elle fonctionne indépendamment des foyers et des autres réglages. Cette fonction ne désactive pas automatiquement un foyer.

Programmer

1 Effleurez plusieurs fois le symbole jusqu’au que l’afficheur s’allume. Apparait dans l’afficheur de la fonction de programmation du temps. 2 Reglez le temps souhaité à l’aide des touches 0 à 9.

Le temps commence à s'écouler au bout de quelques secondes.

Modifier ou effacer le temps

Effleurez plusieurs fois le symbole jusqu'au que l'afficheur s'allume.

Adaptez le temps dans la zone de réglage ou appuyez sur 00, pour arrêter la minuterie.

Après écoulement du temps

Un signal retentit. Dans l'afficheur de la fonction de programmation du temps, clignote et l'afficheur s'allume. Les afficheurs s'éteignent après 10 secondes.

Pour arrêter le signal et éteindre les afficheurs, appuyez sur le symbole .

Cette fonction permet de chauffer de grandes quantités d'eau encore plus rapidement qu'avec la puissance de chauffe 7. La fonction Booster augmente brièvement la puissance maximale de la position de cuisson sélectionnée.

Cette fonction peut toujours être activée pour un foyer, si l'autre foyer du même groupe n'est pas allumé (voir l'illustration). Sinon, et clignotent dans l'affichage du foyer désiré ; ensuite la position de chauffe est automatiquement réglée, sans activer la fonction.

Activer

1 Sélectionnez la position de cuisson. 2 Effleurez le symbole L'afficheur s'allume.

La fonction est activée.

Désactiver

1 Sélectionnez la position de cuisson. 2 Effleurez le symbole ». L'afficheur s'éteint et le foyer revient sur la position de chauffe 3.

La fonction est désactivée.

Remarque : Dans certaines circonstances, il peut arriver que la fonction Booster se coupe automatiquement pour protéger les composants électroniques à l'intérieur de la table de cuisson.

Sécurité-enfants

Il est possible d'assurer la plaque de cuisson contre une connexion involontaire pour empêcher les enfants d'allumer les zones de cuisson.

Activer et désactiver la sécurité enfants

La table de cuisson doit être éteinte.

Activer: effleurez le symbole env. 4 secondes. Le voyant s'allume pendant 10 secondes. La table de cuisson est verrouillée.

Désactiver: effleurez le symbole env. 4 secondes. Le verrouillage est désactivé.

Sécurité-enfants automatique

Avec cette fonction, la sécurité-enfants est activée automatiquement seulement si la plaque de cuisson est éteinte.

Éteindre et allumer

Pour savoir comment activer la sécurité-enfants automatique, consultez le chapitre "Modification des réglages"

Verrouillage écran pour nettoyage

Si vous essuyez le bandeau de commande lorsque la table de cuisson est allumée, vous risquez de modifier des réglages. Pour éviter cela, la table de cuisson est dotée d'une fonction de verrouillage permettant de verrouiller le bandeau de commande pour le nettoyage.

Allumer: effleurez le symbole. Un signal retentit et l'afficheur au-dessus du symbole s'allume. Le bandeau de commande est verrouillé pendant 35 secondes. Vous pouvez essuyer la surface du bandeau de commande sans modifier les réglages.

Désactiver : au bout de 35 secondes, le bandeau de commande est déverrouillé. L'afficheur au-dessus du symbole s'éteint. Pour annuler la fonction de manière anticipée, effleurez le symbole.

Remarques

• Un signal retentit au bout de 30 secondes après l'activation. Cela indique la fin imminente de la fonction. Le verrouillage pour le nettoyage n'a pas d'effet sur l'interrupteur principal. La table de cuisson peut être éteinte à tout moment.

Coupure automatique

Lorsqu'un foyer reste en service pendant une longue période et qu'aucune modification de réglage n'est effectuée, la coupure de sécurité automatique est activée.

Le foyer cesse de chauffer. Dans l'affichage du foyer, les symboles F, B et l'indicateur de chaleur résiduelle h ou H clignotent en alternance.

L'afficheur s'éteint lorsque vous effleurez l'un des symboles. Le foyer peut à présent être de nouveau réglé.

La coupure de sécurité automatique est activée en fonction de la position de chauffe réglée (après 1 à 10 secondes).

Modification des réglages

L'appareil dispose de différents réglages de base. Vous pouvez adapter ces réglages à vos habitudes.

Affichage	Fonction
	Sécurité-enfants automatique
	Manuel*.
	Automatique.
c1	Fonction désactivée.
	Signaux sonores
	Le signal sonore de validation et le signal sonore d'erreur de manipulation sont désactivés.
	Le signal sonore d'erreur de manipulation est activé.
	Le signal sonore de validation est activé.
c2	Tous les signaux sonores sont activés.*
	Programmation automatique du temps de cuisson
	Déscientie*.
c5	i-99Temps de poursuite automatique.
	Durée du signal sonore fin de minuterie
	10 secondes.*
	30 secondes.
c6	3 1 minute.
	Fonction Power-Management. Limiter la puissance totale de la table de cuisson
	Déscientie*.
	1000 W. Puissance minimum.
	1500 W.
	2000 W.
	...
c7	ou 9.Puissance maximum de la table de cuisson.
	Temps de sélection de la zone de cuisson
	Illimité: la première zone de cuisson régée reste sélectionnée.*
c9	Limité: la zone de cuisson restera sélectionnée uniquement quelques secondes.
	Vérifier les recipients, le résultat de cuisson
	Non adapté
	Pas optimal
c12	Adapté
	Remettre aux réglages usine
	Réglages personnelisés.*
	Remettre aux réglages usine.

• Réglages usine

Pour accéder aux réglages de base :

La table de cuisson doit être éteinte.

Allumez la table de cuisson. Dans les 10 secondes qui suivent, effleurez le symbole pendant env. 4 secondes. Les quatre premiers afficheurs indiquent les informations produit. Effleurez la zone de réglage afin de pouvoir voir les différents afficheurs.

Informations produit	Afficheur
Bordereau du service après-venture technique (SAV-T)	Ø1
Numéro de fabrication	Fd
Numéro de fabrication 1	95.
Numéro de fabrication 2	Ø5

3 En effleurant de nouveau le symbole , vous accédez aux réglages de base.

et clignotent en alternance dans les afficheurs et apparaît comme préréglage.

4 Effleurez plusieurs fois le symbole jusqu'auce que la fonction souhaitée s'affiche. 5 Ensuite, sélectionnez le réglage souhaité dans la zone de réglage.

6 Effleurez le symbole pendant au moins 4 secondes.

Les réglages ont été mémorisés.

Quitter le menu d'options

Éteignez la plaque de cuisson à l'aide de l'interrupteur principal.

Test de la vaisselle

Cette fonction permet de vérifier la rapidité et la qualité du processus de cuisson en fonction de l'ustensile utilisé.

Le résultat est une valeur de référence et dépend des propriétés de l'ustensile et du foyer utilisé.

1 Placez la casserole froide contenant env. 200 ml d'eau au milieu du foyer dont le diamètre est le au fond du recipient. 2 Accédez aux réglages de base, puis sélectionnez le réglage c 12. 3 Effleurez la zone de réglage. - clignote dans l'affichage des foyers. La fonction est activée.

Après 10 secondes, le résultat de qualité et de rapidité de la cuisson apparaît dans l'affichage des foyers.

Vérifiez le résultat selon le tableau suivant :

Résultat

L'ustensile n'est pas adapté au foyer et ne se réchauffe donc pas.

L'ustensile se chauffe plus lentement que prévu et le processus de cuisson n'est pas optimal.* L'ustensile se chauffe correctement et le processus de cuisson est correct. * S'il existe un plus petit foyer, testez de nouveau la casserole sur le foyer le plus petit.

Pour réactiver cette fonction, effleurez la zone de réglage.

Remarques

Si le foyer utilisé est beaucoup plus petit que le diamètre de la casserole, il est probable que seul le centre de la casserole sera chauffé et le résultat peut ne pas s'avérer optimal ou satisfaisant. - Vous trouvez des informations sur cette fonction au chapitre "Modification des réglages" - Vous trouvez des informations sur le type, la taille et le positionnement de la casserole au chapitre "Cuisson par induction"

Nettoyage

Vous pouvez vous procurer des produits de nettoyage et d'entretien appropriés auprès de notre service après-vente ou dans notre boutique en ligne.

Nettoyage

Nettoyez toujours la table de cuisson après son utilisation. Cela empêche que des résidus qui adhèrent s'incrustent. Nettoyez la table de cuisson uniquement lorsque l'indicateur de chaleur résiduelle s'est éteint.

Nettoyez la table de cuisson avec une lavette humide et séchez-la ensuite avec un chiffon sec, afin d'éviter la formation de taches de calcaire.

Utilisez exclusivement des nettoyants appropriés pour ce type de table de cuisson. Veuillez respecter les consignes du fabricant figurant sur l'emballage du produit.

N'utilisez en aucun cas :

Du produit à vaisselle non dilué Du détergent pour lave-vaiselle Des produits récurants - Des nettoyants caustiques tels que des aérosols pour four ou des détachants Des épandages à dos récurant Un nettoyeur haute pression ou un nettoyeur à jet de vapeur

Les salissures tenaces s'enlèvent le mieux avec un racloir à verre en vente dans le commerce. Respectez les indications du fabricant.

Vous pouvez vous procurer des racloirs à verre appropriés auprès de notre service après-vente ou dans notre boutique en ligne.

Avec des épinges de nettoyage spéciales pour tables de cuisson vitrocéramiques, vous obtenez d'excellents résultats de nettoyage.

Tâches possibles

Résidus de calcaire et d'eau

Nettoyez la table de cuisson dès qu'elle a refroidi. Vous pouvez utiliser un nettoyant approprié pour tables de cuisson vitrocéramiques.

Sucre, amidon de riz ou plastique

Nettoyer immédiatement. Utilisez un racloir à verre. Attention : Risque de brûlure.

• Nettoyer ensuite avec une lavette humide et sécher avec un chiffon sec.

Remarque: N'utilisez pas de nettoyant tant que la table de cuisson est chaude, cela peut occasionner des taches. Veillez à éliminer tous les résidus du nettoyant utilisé.

Cadre de la table de cuisson

Pour éviter des dommages sur le cadre de la table de cuisson, veuillez respecter les consignes suivantes :

Utilisez uniquement de l'eau tiède additionnée de produit à vaisselle - Avant d'utiliser des lavettes neuves, rincez-les soigneusement. N'utilisez pas de produits agressifs ou récurants. N'utilisez pas de racloir à verre ou d'objets pointus.

Usage

Pourquoi est-il impossible d’allumer la table de cuisson et pourquoi le symbole de la sécurité-enfants est-il allumé ?

La sécurité-enfants est activée.

Vous trouvez des informations concernant cette fonction dans le chapitre "Sécurité-enfants"

Pourquoi les afficheurs clignotent-ils et a-t-on besoin d'un signal sonore?

Essuyez les liquides ou résidus d'aliments présents sur le bandeau de commande. Retirez tous les objets déposés sur le bandeau de commande.

Pour savoir comment désactiver le signal sonore, consultez le chapitre "Modification des réglages"

Bruit

Pourquoi entend-on des bruits pendant la cuisson ?

En fonction de la structure du fond du récipient, des bruits peuvent se produire pendant l'utilisation de la table de cuisson. Ces bruits sont normaux, ils font partie de la technologie de chauffage par induction et n'indiquent aucune défectuosité.

Bruit possibles :

Un bourdonnement profond comme dans un transformateur :

Ce bruit est émis lors d'une cuisson à puissance élevée. Ce bruit disparaît ou s'atténue lorsque la puissance est réduite.

Un sifflement grave :

Ce bruit est émis lorsque le récipient est vide. Il disparait lorsque de l'eau ou des aliments sont introduits dans le récipient.

Un crépitement :

Ce bruit survient avec les récipients composés de différents matériaux superposés ou en utilisant en même temps des récipients de taille différente et de matériaux différents. La puissance du bruit peut varier en fonction de la quantité des aliments et de la manière de les cuisiner.

Des sifflements aigus :

Ces bruits se produisent lorsque deux foyers sont utilisés simultanément à la puissance de cuisson maximale. Ces sifflements disparaissent ou s'atténuent lorsque la puissance est réduite.

Bruit du ventilateur :

La table de cuisson est dotée d'un ventilateur qui se met en marche lors de températures élevées. Le ventilateur peut également fonctionner par inertie, une fois la table de cuisson éteinte, si la température détectée est encore trop élevée.

Quels ustensiles sont appropriés pour la table de cuisson à induction ?

Consultez les informations relatives aux ustensiles adaptés à l'induction.

Pourquoi le foyer ne chauffe-t-il pas alors que la position de chauffe clignote?

Le foyer sur lequel le récipient est placé n'est pas allumé.

Assurez-vous que le foyer sur lequel le récipient est placé est allumé.

Le récipient est trop petit pour le foyer allumé ou ne convient pas pour l'induction.

Consultez les informations sur le type, la taille et le positionnement de la casserole.

Pourquoi la chauffe du récipient dure-t-elle si longtemps ou bien pourquoi ne chauffe-t-il pas suffisamment, alors qu'une position de chauffe élevée est réglée?

Le récipient est trop petit pour le foyer allumé ou ne convient pas pour l'induction.

Consultez les informations sur le type, la taille et le positionnement de la casserole.

Comment nettoyer la table de cuisson?

Vous obtiendrez des résultats optimaux avec des nettoyants spéciaux pour vitrocéramique. Il est recommandé de ne pas utiliser de détergents agressifs ou abrasifs, des détergents pour lave-vaisselle (concentrés) ou des tampons à récurer.

Vous trouverez des informations supplémentaires concernant le nettoyage et l'entretien de la table de cuisson dans le chapitre "Nettoyage"

En règle générale, les anomalies de fonctionnement se corrigent facilement. Veuillez tenir compte des consignes figurant dans le tableau avant d'appeler le service après-vente.

Afficheur	Cause possible	Solution
aucune	L'alimentation électrique est coupée.	Vérifiez à l'aide d'autres apparciels électriques si l'alimentation électrique a été court-circuitée.

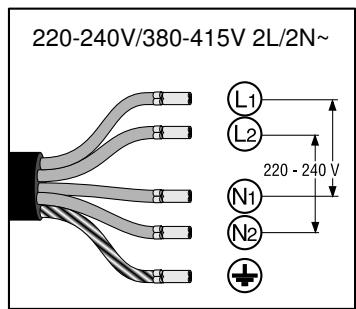

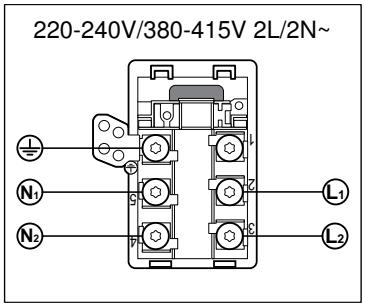

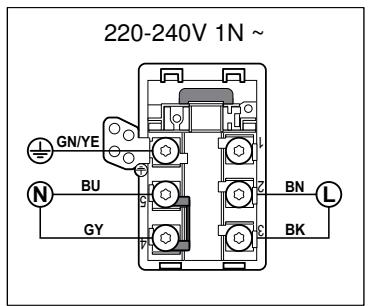

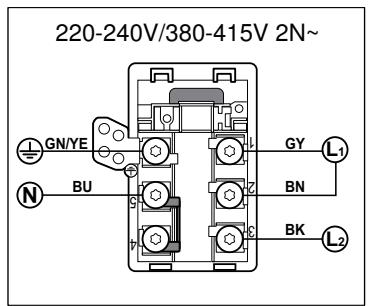

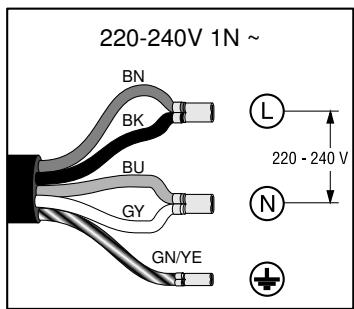

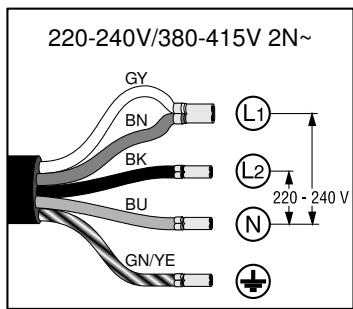

	L'appareil n'a pas été branché conformément au schéma de branchement.	Assurez-vous que l'appareil est branché selon le schéma de branchement.
	Dysfonctionnement de l'électronique.	Si vous ne parvenez pas à résoudre une anomalie de fonctionnement, contactez le service après-vente technique.
Les afficheurs clignotent	Le bandeau de commande est humide ou un objet le recouvre.	Séchez le bandeau de commande ou enlevez l'objet.
Le symbole - clignote sur les afficheurs des foyers	Une anomalie de fonctionnement électro-nique est survenue.	Recouvre brièvement le bandeau de commande avec la main pour acquirer le dérangement.
F2	L'électronique a subi une surchauffe et a coupé le foyer correspondant.	Attendez que l'électronique ait suffisamment refroidi. Ensuite, effleurez l'un des symboles de la table de cuisson.
F4	L'électronique a subi une surchauffe et a coupé tous les foyers.
F5 + position de chauffe et signal sonore	Une casserole chaude est placée dans la zone du bandeau de commande. L'électronique risque de surchauffer.	Enlevez la casserole. L'affichage de l'anomalie s'éteint peu de temps après. Vous pouvez de nouveau cuisiner.
F5 et signal sonore	Une casserole chaude est placée dans la zone du bandeau de commande. Le foyer a été coupé pour protégger l'électronique.	Enlevez la casserole. Patientez quelques secondes. Effleurez une surface de commandequel-conque.Lorsque le message d'erreur disparaît, vous pouvez continuer à cuisiner.
F1/F6	Le foyer a surchauffé et a été coupé pour protégier votre plan de travail.	Attendez que l'électronique ait suffisamment refroidi et allumez de nouveau le foyer.
F8	Le foyer est resté en fonctionnement pen-dant une longue période sans discontinuer.	La coupure de sécurité automatique a été activée. → "Coupure automatique"
E9000	La tension de fonctionnement est défec-tueuse, en dehors de la plage de fonctionnement.	Contactez votre fournisseur d'électricité.
E9010
E9011 et signal sonore	La table de cuisson n'est pas branchée cor-rectement.	Débranchez la table de cuisson du réseau électrique. Assurez-vous qu'elle est branchée selon le schéma de branchement.

Ne placez aucune casserole chaude sur le bandeau de commande.

Remarques

• Lorsque le symbole é apparaît dans l'affichage, vous devez enforcer le capteur du foyer correspondant afin de pouvoir lire le code de dysfonctionnement. Si le code de dysfonctionnement n'apparaît pas dans la table, débranchez la table de cuisson du réseau, patientez 30 secondes et raccordez-la de nouveau. Si l'afficheur apparait encore, contactez le service après-vente technique et transmettez le code de dysfonctionnement exact.

Si votre appareil doit être réparé, notre service après-vente est à votre disposition. Nous trouvons toujours une solution adaptée, y compris pour éviter les visites inutiles de techniciens.

Lors de votre appel, indiquez le numéro du produit (n° E) et le numéro de série (n° FD) afin que nous puissions vous donner une réponse précise. La plaquette d'identification comptant ces numéros se trouve sur le dessous de l'appareil. Pour ne pas avoir à rechercher longtemps en cas de besoin, vous pouvez inscrire ici les références de l'appareil et le numéro de téléphone du service après-vente.

N°E

N°FD

Service après-vente

N'oubliez pas qu'en cas de fausse manoeuvre, la visite d'un technicien après-vente n'est pas gratuite, même pendant la garantie.

Les réparations inexpertes sont dangereuses. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations. Si l'appareil est défectueux, retirer la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.

Vous trouverez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.

Demande de réparation et conseils en cas de dysfonctionnement

B 070222148

FR 0140104212

CH 0848 840 040

Faites confiance à la compétence du fabricant. Ainsi vous êtes assurés que la réparation sera effectuée par des techniciens formés qui possèdent les pièces de rechange d'origine pour votre appareil.

Instructions de montage Montageanleitung Installation instructions Notice de montage Istruzioni per il montaggio Installatievoorschrift Monteringsvejledning Monteringsveiledning

Instruções de montagem SV Monteringsanvisning fi Asennusohje ru Инструкция по монтажу pl Instrukcja montażu tr Montażowe instrukcje el Οδηγίες εγκατάστασης

A = min. 40

3a 3b

Remarques importantes

Sécurité : la sécurité pendant l'utilisation n'est garantie que si l'installation a été effectuée de manière correcte du point de vue technique et conformément à ces instructions de montage. L'installateur sera responsable de tout dommage provoqué par un montage incorrect.

Cet appareil peut être utilisé à des hauteurs allant jusqu'à 4000 mètres.

Porteurs d'implants électroniques!

L'appareil peut contenir des aimants permanents qui peuvent influer sur des implants électroniques, par ex. stimulateurs cardiaques ou pompes à insuline. Pour cette raison, lors du montage, respecter une distance minimum de 10 cm par rapport aux implants électroniques.

Connexion électrique : ne peut être effectuée que par un spécialiste autorisé. Il devra suivre les dispositions du fournisseur d'électricité dans la zone.

L'appareil doit être raccordé à une installation fixe et des sectionneurs correspondants doivent avoir été installés conformément aux prescriptions d'installation.

Type de branchement : l'appareil fait partie de la classe de protection I et ne peut être utilisé qu'avec une prise possédant un conducteur de prise de terre.

Le fabricant se dégage de toute responsabilité quant au fonctionnement inapproprié et aux possibles dommages provoqués par des installations électriques non appropriées.

Câble secteur : le câble secteur doit uniquement être installé par un personnel autorisé ou par un technicien qualifié du service après-vente. Les valeurs de raccordement requises se trouvent sur la plaque signalétique et sur les schémas de connexion.

Montage sous le plan de travail : les plaques à induction doivent uniquement être installées au-dessus de tiroirs ou de fours disposant d'une ventilation de la même marque. Il n'est pas possible de monter un réfrigerateur, un lave-vaiselle, un four sans ventilation ni un lave-linge sous la table de cuisson.

Hotte : la distance entre la hotte et la table de cuisson doit au minimum correspondre à la distance indiquée pour la hotte dans les instructions de montage.

Plan de travail : plat, horizontal, stable. Respectez les instructions du fabricant du plan de travail.

Si l'épaisseur du plan de travail monté dans la table de cuisson ne correspond pas aux indications, renforcer le plan de travail avec un matériel imperméable et refractaire jusqu'à atteindre l'épaisseur minimale requise. Sinon aucune stabilité suffisante n'est garantie.

Le plan de travail qui est monté dans la table de cuisson doit pouvoir supporter env. 60kg Vérifier la planéité de la table de cuisson une fois qu'elle est montée.

Garantie : une mauvaise installation, un mauvais branchement ou un montage inadapté peuvent conduire à la perte de validité de la garantie du produit.

Remarque : Toute manipulation à l'intérieur de l'appareil, y compris le remplacement du câble d'alimentation, devra être effectuée par du personnel technique du service d'assistance technique ayant reçu une formation spécifique.

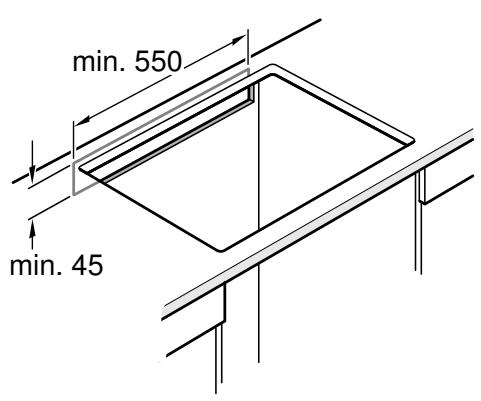

Préparation des meubles, figure 1/2/3

Meubles encastrés : capables de résister à une température d'au moins 90°C.

Creux d'encastrement : retirer les copeaux dus à la découpe.

Surfaces de découpes : sceller à l'aide d'un matériel résistant à la chaleur.

Montage sur tiroir, schéma 2A

Plan de travail : son épaisseur minimum doit être de 20 mm.

Ventilation : la distance entre la surface du plan de travail et la partie supérieure du tiroir doit être de 65 mm.

Remarque : Utiliser uniquement un support intermédiaire en bois si des objets métalliques du tiroir atteignent des températures élevées en raison de l'air recirculant via la ventilation de la table de cuisson (figure 10).

Montage sur four, schéma 2B

Plan de travail : son épaisseur minimum doit être de 30 mm.

Remarque : Veuillez consulter la notice de montage du four si la distance entre la table de cuisson et le four doit être agrandie.

Ventilation : La distance entre le four et la table de cuisson doit être d'au moins 5 mm.

Afin de garantir un fonctionnement correct de l'appareil, la table de cuisson doit être suffisamment ventilée.

Étant donné que la ventilation dans la partie inférieure de l'appareil requiert une admission d'air frais suffisante, les meubles doivent être adaptés en conséquence. Il convient pour ce faire de procéder comme suit :

une distance minimale entre le dos du meuble et le mur de la cuisine et entre la surface du plan de travail et la partie supérieure du tiroir (figure 3a). une ouverture en haut à l'arrière du meuble (figure 3b). Si la distance minimale de 20 mm n'est pas respectée à l'arrière du meuble, une ouverture doit être créée au fond (figure 3c).

Remarque : Si l'appareil est monté dans un filot de cuisson ou une autre installation non décrite, veiller à la ventilation ajustée de la table de cuisson.

Monter l'appareil, figures 4/5/6/7/8/9

Remarque : Pour l'encastrement de l'appareil, utiliser des gants de protection. Les surfaces non visibles peuvent présenter des arêtes coupantes.

En cas d'appareil sans câble pré-installé, introduire le câble secteur dans la prise de raccordement.

1. Retourner la table de cuisson et placer un chiffon ou une autre surface sur le fond de l'emballage pour éviter toute rayure.

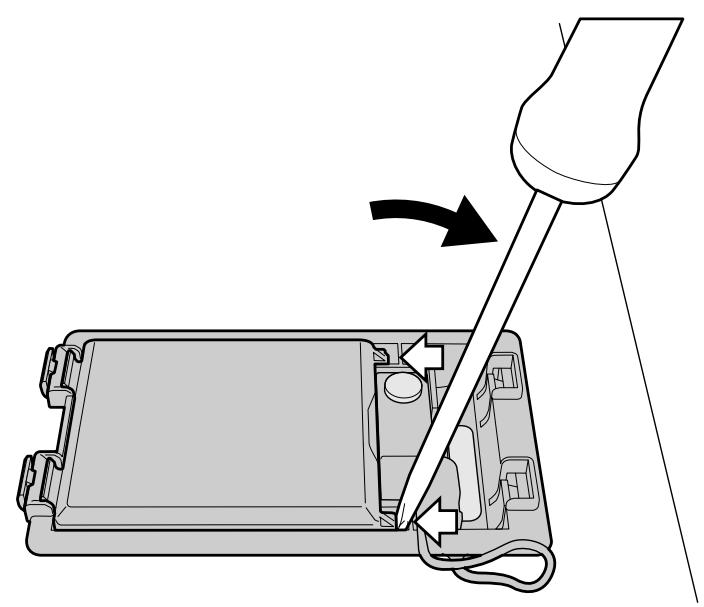

2. Soulever le chapeau de la prise de raccordement à l'aide d'un tournevis (figure 4).
3. Desserrer la vis de fixation et soulever le collier de serrage à l'aide d'un tournevis (figure 5).
4. Effectuer le raccordement à la prise de raccordement uniquement conformément à la figure (figure 6):

BN: marron

BU: bleu GN/YE: jaune et vert BK: noir GY: gris

Remarques

Si nécessaire, monter les points en cuivre joints selon le schéma de raccordement. Veiller à ce que les vis soient solidement fixées sur la prise de raccordement après avoir raccordé le câble.

1. Fixer le câble secteur avec le collier de serrage et serrer la vis de fixation (figure 7).
2. Fermer le chapeau de la prise de raccordement.

Remarque : Si vous avez besoin d'un câble plus long, contacter le service après-vente.

Monter la table de cuisson, figure 8

1. Monter les ancrages fournis.

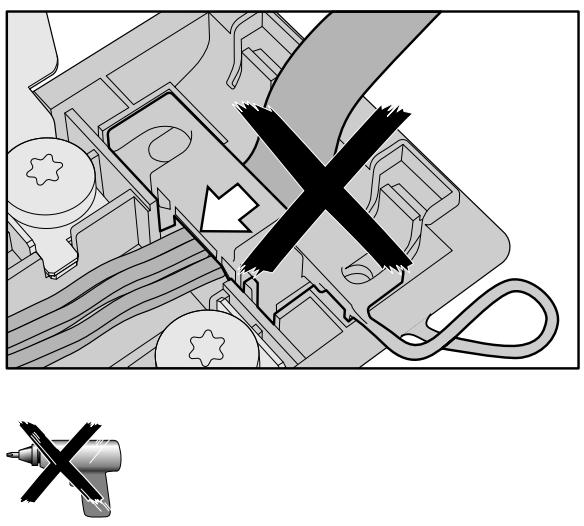

Remarque: Ne pas utiliser de tournevis électrique.

1. Insérer l'appareil dans la niche d'encastrement.
2. Ne pas coincer le câble secteur, ne pas le tirer au-dessus d'arêtes coupantes. En cas de four installé en-dessous, faire passer le câble au niveau des coins arrêté du four jusqu'à la prise de raccordement. Le câ

Raccorder l'appareil, figure 9

Pour la tension : voir la plaque signalétique. Procéder au raccordement uniquement selon le schéma de raccordement :

BN: marron BU: bleu GN/YE: jaune et vert BK: noir GY: gris

• Selon le type de raccordement, la disposition des bornes fournies par l'usine doit éventuellement être modifiée. Pour ce faire, il faut éventuellement raccourcir les bornes et enlever l'isolant pour utiliser une borne reliant deux câbles.

Remarque: Vérification de la disponibilité de service : si U400, EOS 13 ou E apparait dans l'affichage de l'appareil, ce dernier n'est pas correctement raccordé. Débrancher l'appareil de l'alimentation secteur et vérifier câble d'alimentation.

Démonter l'appareil.

Débrancher l'appareil du réseau électrique.

Détacher les fixations de support.

Extraire la table de cuisson en exerçant une pression depuis le bas.

Attention!

Dommages causés à l'appareil! Ne pas tenter d'extraire l'appareil en faisant levier depuis le haut.
