T2856 SOEU NOIR - Table_de_cuisson_gaz NEFF - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil T2856 SOEU NOIR NEFF au format PDF.
| Type de produit | Table de cuisson à gaz |
| Marque | NEFF |
| Modèle | T2856 SOEU NOIR |
| Alimentation | Gaz (naturel, butane ou propane selon réglage) et alimentation électrique 230 V pour allumage |
| Brûleurs | Triple flamme, rapide, semi-rapide, auxiliaire |
| Allumage | Électrique intégré avec bougies |
| Sécurité | Soupapes de sécurité sur chaque brûleur (coupure automatique si flamme éteinte) |
| Réglage de flamme | Robinet progressif de la position minimum au maximum |
| Grille supplémentaire | Pour brûleur triple flamme (réf. 484138 / 363300) pour récipients >26 cm |
| Grille caféière | Pour brûleur auxiliaire (réf. 184200) pour récipients <10 cm |
| Diamètres de récipients conseillés | Triple flamme >22 cm ; rapide 22-26 cm ; semi-rapide 14-20 cm ; auxiliaire 12-14 cm |
| Matériau de la surface | Verre (plaque vitrocéramique) |
| Entretien | Nettoyage après chaque usage avec éponge et savon ; ne pas utiliser d'abrasifs ni d'objets pointus |
| Nettoyage des brûleurs | Démontage des clapets et grilles, lavage à l'eau savonneuse, séchage complet |
| Installation | Doit être réalisée par un technicien agréé ; respecter les normes de ventilation |
| Adaptation au type de gaz | Possible via changement d'injecteurs et réglage des by-pass (par SAV agréé) |
| Pièces détachées disponibles | Injecteurs, bougies, clapets, grilles, joints d'étanchéité |
| Garantie | Selon conditions du pays d'achat ; présentation du ticket d'achat requise |
| Numéro de série | Indiqué sur la plaque signalétique (E-NR et FD) située sous l'appareil |
FOIRE AUX QUESTIONS - T2856 SOEU NOIR NEFF
Questions des utilisateurs sur T2856 SOEU NOIR NEFF
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Table_de_cuisson_gaz au format PDF gratuitement ! Retrouvez votre notice T2856 SOEU NOIR - NEFF et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil T2856 SOEU NOIR de la marque NEFF.
MODE D'EMPLOI T2856 SOEU NOIR NEFF
Avertissements de Sécurité 27
Ainsi se presente votre table de cuisson : 29
Brûleurs à gaz 30
Diametre réciements (cm) conseillés 31
Conseils pour cuisiner 32
Avertissements d'utilisation 33
Preparation 33
Nettoyage et conservation 34
Situations anomalies 35
Conditions de garantie 36
Adréductions de Sécurité
Lisez attentivement cette Notice d'utilisation pour cuisiner avec cet apparéil d'une manière efficace et sure.
Selon la réglementation en vigueur, l'installation et la transformation de gaz ne peuvent être réalisées que par un technicien officiellement/agréé.
Avant d'instructor votre nouvelle table de cuisson, vérifie que les mesures sont celles correctes.
Cet apparéil ne doit pas être connecté à un dispositif d'évacuation des produits de combustion.
- Les instructions suivantes ne sont valides que pour les pays dont le symbole apparaît sur l'appareil ; il sera nécessaire de recourir aux instructions techniques pour l'adapter aux conditions d'utilisation du pays.
Il est indispensable que l'endetroit ou l'appareil est installe dispose d'une ventilation reglementaire en parfait et d'utilisation. (Normes de Base d'Installation de Gaz dans des Edifices Autorisés, JO Espagnol n° 281,24-11-93)
Ne permettez pas que l'appareil reste exposé à de forts courants d'air, vu que les brûleurs pourraient s'éteindre.
Cet apparéil est régèle d'usine selon le gaz indiqué sur la plaque signalétique. Le cas échéant,appelez notre service après-vente.
Ne manipulez pas l'intérieur de l'appareil. Le cas échéant,appelez notre service après-vente.
Conservez bien ces notices d'utilisation et de montage afin de pouvoir les remettre avec l'appareil s'il se produit un changement de propriété.
Ne faites pas fonctionner un apparéil endommagé.
- Les surfaces des apparèils de chauffage et de cuisson chauffent pendant le fonctionnement, faites-y très attention.
- Maintenez toujours les enfants éloignés.
N'utilise l'appareil que pour préparer des repas, jamais en tant que chauffage
Les graisses et les huiles chauffées en excès peuvent s'enflammer facilement. C'est pourquoi il faut bien surveiller la préparation de plats contenant des graisses et des huiles, par exemple des frites.
Ne jamais verser d'eau si laGRAISSÉ ou l'huile s'enflamme, DANGER! de brûlures, couvrez le récipient pour étouffer le feu puis débranchez la zone de cuisson.
En cas d'incident, coupez l'alimentation de gaz et d'électricité de l'appareil. Pour le réparer, appezez notre service après-vente.
Ne placez pas de recipients deformes pouvant etre instables sur les plaques et les bruleurs, ain d'eviter quils ne se renversent accidentellement.
Si un robinet se bloque, il ne faut pas y exercer de force.
Appelez immédiatement notre service après-vente officiel, afin de le réparer ou de le remplacer
Au cours de l'utilisation de votre table de cuisson à gaz, évitez les courants d'air et les déversements de liquides froids. Cela peut provoquer larupture de la plaque en verre.
Les graphiques représentés dans cette notice d'instruction ne sont disponibles qu'a titre indicatif.
LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ SI VOUS NE RESPECTEZ PAS LES DISPOSITIONS À CE SUJET.

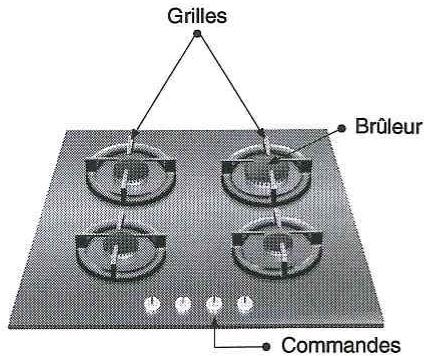

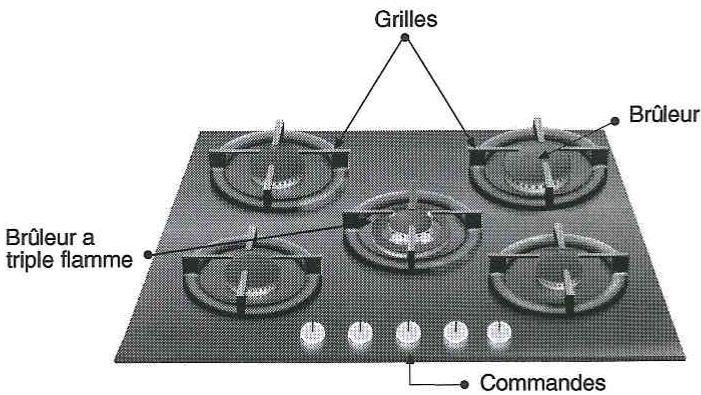

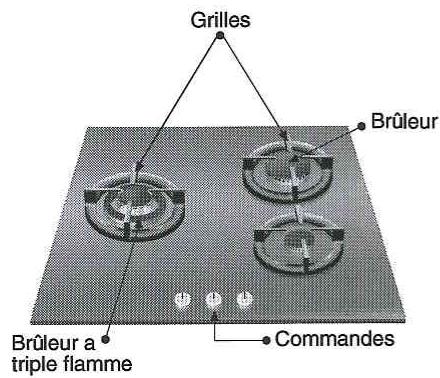

Ainsi se présente votre table de cuisson :
Brûleurs à gaz
Fig 1.
Chaque commande de mise en marche indique le brûleur qu'elle contrôle. Fig. 1.
Pour allumer un brûleur, appuyez sur la commande du brûleur choisi puis tournez-la vers la gauche jusqu'à la position de maximum en la maintainant sur cette position quelques secondes, jusqu'à ce que le brûleur s'allume puis relâchEZ, en réglant ensuite la position souhaïée. Si l'allumage ne se produit pas, repêtez l'opération. Si votre plaque de cuisson ne possède aucun type d'allumage automatique, approchez un type de flamme (briquet, allumettes, etc.) du brûleur. Si les bougies sont sales, l'allumage sera défectieux, maintenez votre plaque de cuisson toujours très propre. Réaliséz l'entretien avec une petite brosse, en n'oubliant pas que la bougie ne doit pas souffrir de coups violents.
Si vous plaque de cuisson a des brûleurs disposant de soupapes de sécurité qui empêchent la sortie de gaz si les brûleurs s'éteignent accidentellement, précisé à l'allumage de la même manière mais en maintainant le bouton enforcé jusqu'à ce que se produit l'allumage puis continuez à presser pendant quelques secondes avec la flamme déjà allumée. Si l'allumage ne se produit pas, repêzez l'opération, cette fois-ci en appuyant environ 10 secondes.
Pour eteindre, tournez le bouton vers la droite jusqu'at la position.
Votre table de cuisson moderne et fonctionnelle dispose de robinets progressifs qui permettent de tracer le réglage nécessaire entre la flamme maximum et minimum.
Selon le modele,YOUR table de cuisson peut dispose d'un bruleur a triple flamme,trés pratique et commode pour cuisiner avec des poèmes à paella,Wok chinois (toute sorte de plats asiatiques) etc.L'utilisation de l'appareil a gaz produit de la chaleur et de I'huidite dans la piece ou il est instalé. Il faut assurer une bonne ventilation de la cuisine : maintenez ouverts les orifices de ventilation naturelle,ou installez un dispositif de ventilation mecanique (hotte aspirante).L'utilisation continue de votre appeareil peut exiger une ventilation supplémentaire,par exemple ouvrir une fenetre (sans provoquer de courants) ou augmenter la puissance de la ventilation mecanique si elle existe.
Une flamme orangée est normale et se produit quand il y a de la poussière dans l'atmosphère, quand un liquide a versé, etc.
Diamètre réciplents (cm) conseillés
Selon le modele:
| BRULEUR | MINIMUM Ø RECIPIENT | MAXIMUM Ø RECIPIENT |
| Triple flamme : | >22 cm | |
| Rapide : | 22 cm | 26 cm |
| Semi-rapide : | 14 cm | 20 cm |
| Auxiliaire : | 12 cm | 14 cm |

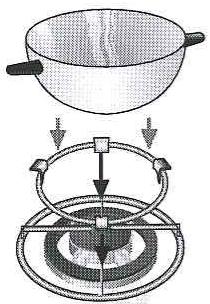

Grilles supplémentaires:
Fig. 2.
Selon le modele, votre table de cuisson peut comprendre un grille supplémentaire indispensable sur le brûleur à tripe flamme pour réciements d'un diamètre supérieur à 26 cm, grills, casseroles en terre et tout autre type de réciements concaves (Wok chinois, etc.) fig. 2. Le cas échéant, le service après-vente de la marque dispose de cette grille supplémentaire sous le code 484138 // 363300.
Grille cafétique : Selon le modèle, votre table de cuisson peut comprendre un supplément de grille cafétique, exclusivement réservée au brûleur auxiliaire pour des recipients d'un diamètre inférieur à 10 cm. Le cas échéant, le service après-vente de la marque dispose de ces grilles cafétières sous le code 184200.
Le fabricant décline toute responsabilité si vous n"utilisez pas ou si vous n"utilisez pas correctement ces grilles supplémentaires.
Conseils pour cuisiner
Ces conseils ne sont disponibles qu'a titre indicatif
| Très fort | Fort | Moyen | Lent | |
| Triple flamme | Bouillir, cuire, griller, dorer, paellas, cuisine chinoise (Wok) | Réchauffer et maintainir chauds : plats préparés, plats cuinénés | ||
| Rapide | Escalope, bǐteck, omelette, fritures | Riz, béchamel, ragoût | Cuisson vapeur: poissons, légumes | |
| Semi-rapide | Pommes de terre, légumes frais, potages, pâtes | Réchauffer et maintainir plats cuinénés et faire ragoûts délicats | ||
| Auxiliaire | Préparer: ragoûts, ríz au lait, carame | Déconceler et cuire lentement: légumes, fruits, produits congelez | Faire/fondre : beurre, chocolat, gélatine | |
Avertissements d'utilisation Préparation
Avertissements d'utilisation quant à la préparation
NON
N'utilise pas de recipients petits sur des brûleurs grands. La flamme ne doit pas toucher les côtes du récipien.
Ne cuisinez pas sans couvercle o s'il est decentre, ainsi une partie de I'energie est perdue.
N'utilisez pas de recipients avec
des fonds irreguliers, ceci rallonge le
temps de préparation et fait augmenter la consommation d'énergie.
Ne place pas le recipient décentré sur le brûleur, il pourrait se renverser.
N'utilisez pas de recipients de grand diamètre sur les brûleurs se trouvant pres des boutons qui, une fois centres sur le brûleur, peuvent les toucher et s'approcher tellement que la température augmente sur cette zone et cause ainsi des dommages.
Ne placez pas les recipients directement sur le bruleur.
N'utilise pas de poids excessifs, ne frappez pas la table de cuisson avec des objets lourds.
N'utilisez pas deux brûleurs ou de sources de chaleur pour un seul réciipient. Evitez d'utiliser des grills, des casseroles en terre, etc..., pendant une longue période à puissance maximum.
OUI
Utilisez toujours des
récipiens appropriés à
chaque brûleur, vous
éviterez ainsi une de tacher
les récipiens.
Placez toujours le couvercle
N'utilisez que des marmites, poèles et casseroles avec un fond plat et épais.
Placez le recipient bien centré sur le brûleur
Placez le recipient sur la grille. Assurez-vous que les grilles et les cllapets des brûleurs sont bien placés avant de les utiliser.
Manipuez les recipients avec soin sur la table de cuisson.
Utilisez un seul recipient par brûleur.
Utilisez la grille supplémentaire sur le brûleur à triple flamme.
Normes d'utilisation pour la plaque
en verre :
Nettoyage et conservation
NON
N'utilisez pas de détergents en poudre, sprays pour le nettoyage de cusinières ou des éponges abrasives pouvant rayer le verre.
N'utilise jamais d'objets pointus comme des lavettes metalliques ou des couteaux pour retirer des restes d'aliments ducis sur la surface.
N'utilise pas de counteau, reclette ou objet similaire pour nettoyer le record entre le verre et les caches des brûleurs ou les profils des caches métalliques.
Ne faites pas glisser sur le verre les recipients, vu qu'ils peuvent le rayer. De plus, évitez les chutes d'objets durs ou pointus sur la plaque en verre.
Ne frappez pas la table de cuisson sur aucun de ses bords.
Les grains de sable, par exemple provenant du nettoyage de legumes secs et verts, peuvent rayer la surface de la plaque en verre.
OUI
Pour conserver le verre, utilisez une éponge imbibée de savon, mais uniquement quand l'appareil est froid.
Nettoyez la surface du chiffage quand elle est froide après chaque utilisation.
Meme les peties saletés brulent en la connectant a nouveau.
Pourmaintenirpropres lesbruleursetlesgrilles, ilfautlesnettoyer periodiquement en les plongeant en les plogeant dans de I'eau savonneuse et en les frrottant avec unerosse nonmetalliqueafin que lestrousetlesrainues soientparfaitie soient parfaitementlibres pour fournir une flamme correcte.Séchez les clapetsdesbruleursetlesgrilles quandilsont eté mouillés.
Après le nettoyage et le séchage des brûleurs, assurez-vous que les clapets sont bien placés sur le diffuseur de la flamme du brûleur.
Si une utilisation prolongée a éliminé le revêtement des plaques électriques, arrosez-le de quelques gouttes d'huile ou avec un produit d'entretien habituel sur le marché. A cause des températures élevées que doit supporter le clapet à anneau du brûleur à triple flamme et les zones en acier inoxydable comme :annesaux des plaques, contour, brûleurs, etc., avec le temps il arrive qu'ils se décolorent, mais ceci est normal, nettoyez-les après chaque utilisation avec un produit approprié pour l'acier inoxydable. Àpres avoir lavé les grilles, séchez-les complètement avant de cuisiner à nouveau avec celles-ci, la présence de gouttes d'eau ou de zones humides au début de la cuisson pouvant provoquer d'eventuels points de détérioration de l'email. Faites attention aux taquets des grilles au moment de les nettoyer, ils pouraient se lâcher et rayer la plaque en verre avec le grill lors de l'utilisation suivante.
Situations anomalies
Il n'est pas toujours nécessaire d'appeler le service après-vente.
Très souvent, vous pouvez les résoudre vous-mêmes. Le tableau suivant contient quelques conseils.
Remarque importante :
Seul un personnel/agree de notre Service Technique peut effectuer des travaux sur le système fonctionnel de gaz et électrique.
| Qu'arrive-t-il? | Cause probable | Solution |
| ...si le fonctionnement électrique général est en panne? | -Fusible défectueux - L'autonomatique ou un différenciel d'installation a pu se déclencher. | - Contrôler le fusible sur le boîtier général des fusibles et le changer s'il présente un défaut. - Vérifier sur le bôtier général d'entrée si l'automatique ou un différenciel s'est déclenché |
| ...si l'allumage électrique ne fonctionne pas? | - Il peut y avoir des résidues d'aliments ou de nettoyage entre la bougie et les brûleurs. - Les brûleurs sont mouillés - Les clapets du brûleur sont mal placés. | - L'espace entre la bougie et les brûleurs doit être soignement nettoyé. - Sécher soigneusement les clapets du brûleur et les bougies. -Vérifiez que les clapets ont été bien placés. |
| ... sila flamme des brûleurs n'est pas uniforme? | - Les différentes parties du brûleur ont été placeés de manière incorrecte. - Les rainures de sortie du gaz des brûleurs sont sales. | - Placez correctement les différentes pièces. - Nettoyez les rainures de sortie de gaz des brûleurs. |
| ... si le flux de gaz ne semble pas normal, ou si le gaz ne sort pas? | - Le passage du gaz est fermé à cause des robinets intermédiaires. - Si le gaz provient d'uneouteille, celle-ci peut être vide. | - Ouvrir les possibles robinets intermédiaires. - Changez laouteille par une autre remplie. |
| ... s'il y a une odeur à gaz dans la cuisine? | - Un robinet est ouvert. - Possible fuite sur le raccord à laouteille. | - Vérifiez ce fait. - Vérifiez que le raccord est correct. |
| ... si les sécurités des différents des brûleurs ne fonctionnent pas? | -Vous n'avez pas maintainu assez de tamps le bouton. - Les rainures de sortie de gaz des brûleurs sont sales. | - Une fois allumé le brûleur, maintenez le bouton en appuyant quelques secondes de plus. - Nettoyez les rainures de sortie de gaz des brûleurs. |
Si vous devez appeler notre Service Technique, veuilles indiquer :
E-NR FD
Ces indications figurent sur la plaque signalétique de votre apparéil. Cette plaque est située sur la partie inférieure de votre table de cuisson.
Conditions de garantie
Les conditions de garantie applicables à cet apparéil sont celles établies par la représentation de notre entreprise dans le pays où l'achat a été effectué. Si vous le souhaitez, le vendeur de l' apparéil sera à votre entière disposition pour vous fournir des détails sur cet aspect. Dans tous les cas, pour profiter de la garantie, il faudraprésenter le ticket d'achat.
Tout droit de modification réservé.
Einbauanleitung
bittle aufbewahren
Instructions pour l'installateur
Toutes les opérations concernant l'installation, le réglage et l'adaptation à un autre type de gaz doivent être réalisées par un personnel/agréé de notre Service Technique respectant les réglementations en vigueur et les dispositions des comptagnes de gaz.
IMPORTANT: Avant de réaliser une action, coupez l'alimentation de gaz et celle électrique de l'appareil.
Avant de connecter l'appareil à l'installation, il faut vérifier qu'il s'adapte au type de gaz qui l'alimentera.
Nos tables de cuisson sont préparées en usine pour fonctionner avec le type de gaz indiqué sur la plaque signalétique.
Il est indispensable que le lieu ou va etre installé l'appareil dispose de la ventilation reglementaire. A cet effet, il est nécessaire que les gaz de la combustion soient evacués vers Iextérieur.
Hévisez les dimensions de la table de cuisson ainsi que les dimensions de l'ouverture à réaliser sur le meuble.
Les panneaux se trouvant sur la surface de travail, a proximé de la table de cuisson, doivent être faits dans un matériel non inflammable. Autant les revêtements stratifiés que la collée qui les fixe doivent être résistant à la chaleur pour éviter des déterriorations.
Les cables electriques ne doivent pas se couver au contact des zones de chaleur. Le cable d'alimentation doit etre fixe au meuble pour eviter de toucher des parties chaudes de la cuisineire ou de la table de cuisson. Les apparheils ayant un composant electrique doivent etre connectes, obligatoirement, a la terre.
Pendant tout le processus d'installation, manipulez l'appareil avec précaution. Ne cognez pas l'appareil
Cet apparéil doit être installé conformément aux réglementations en vigueur, et utilise seulement dans un endroit bien aéré.
Consulter les notices avant d'utiliser cet apparéil.
SI LES DISPOSITIONS SUR CE SUJET NE SONT PAS RESPECTEES,LES RESPONSABILITIES SERONT DE L'INSTALLATEUR,LE FABRICANT ETANT ENTIEREMENT DEGAGE DE CELLES-CI.
Installation de la table de cuisson dans le meuble
Il existe la possibilité d'installer la table de cuisson dans le meuble, selon la norme pour apparèils à gaz EN 30-1 Coupe 3 et selon la norme EN 60.335-2-6 pour electroménagers classés sous le type "X".
Cela signifie que l'appareil doit etre éloigné des parois laterales.
Mesures de l'encastrement
1- Ecarts minimum (mm). Effectuez une démarche des dimensions nécessaires sur la table de travail. Fig. 1
S'il n'est pas possible de monter le four sous la table de cuisson, placez un séparateur empêchant l'accès à la partie inférieure de la table de cuisson
Pour l'instituer sur un four, vous devez vérifier qu'il possede une ventilation forciee et vérifier aussi les dimensions selon le manuel de montage.
Centrez la table de cuisson dans son creux aveugle d'encastrement dans le meuble.
2- Les fibres en bois utilisées pour la confection des plans de travail, en entrant au contact de l'humidité, gonflent assezrapidement. C'estpourquoi il est conseilé deverrir avec une colle spéciale les surfaces de
decoupe, afin de les protégger de la vapeur ou de l'eau condensée qui pourrait se déposer sous la table de travail du meuble de cuisine. Selon le modele,les agrafes et le joint d'etanchéité (bord inférieur de la table de cuisson) peuvent être fabriqués d'usine;si c'est le cas, il ne faut jamais les retirer. Le joint garantit l'imperméabilisation de toute la surface de travail et évite les infiltrations. Si le joint n'est pas place en usine, retirez les grilles,les couvercles des brûleurs et les diffuseurs de votre table de cuisson et placeza en position inverse,placez le joint autoadhésif fourni avec l'appareil, sur le bord inférieur de latable de cuisson. Fig.2.
Retirez les agrafes de la poche des accessoires jointe puis vissez aux points inférieurs préparés à cet effet. Fig. 3.
Vous dévrez, quand le plan de travail aura été encastré, tourner l'agrafe et visser très fort comme l'indique la Fig. 3a.
Si son demontage est nécessaire, dévisser l'agrafe et proceder de la manière inverse.
3-L'extrémité du collecteur d'entrée de la table de quisson à gaz est munie d'un coude filtré de 1 / 2 "Fig.4.Ce code permet:
Le raccordement avec un tuyau flexible métallique. Dans ce cas, il faut éviter le contact de ce tuyau avec des parties mobiles de l'unité d'encastrement (par exemple un tiroir) et le passage à travers des espaces pouvant s'obstruer.
Pour n'importe quel raccordement, ne bougez ni tournez le coude de la position réalisée d'usine.
Pour utiliser cet appareil en France, il faut retarder le coude monté d'usine et placer celui de la poche d'accessoires, Fig. 4 a, sansoublier d'intercalier le joint.
Si pour une raison le coude est tourné, il faudra garantir l'étanchéité de cette zone.
Assurez-vous de l'étanchéité de tous les raccordements réalisés. Le fabricant décline toute responsabilité de fuite si le coude est bouge ou tourné, ainsi que des connexions réalisées par l'installateur.
4- Il faut vérifier sur la plaque signalétique: le voltage et la puissance totale.
L'appareil devra etre raccorde a la terre. Il faut you assurer que le raccordement a eted effectue conformement aux disposits legaux du pays.Respectez toutes les dispositions de l'enterprise locale fournissant I'electricite. Afin de respecter les dispositions de securite habituelles, l'installateur doit installer un interrupteur de coupure au seuil pole avec ouverture de contact d'au moins 3 mm.Ceci n'est pas necessaire si le raccordement est realizeda travers une fiche male,si cette derniere est accessible par I'utiliseur. Les apparereils munis d'une broche ne peuvent etre raccordes qu'a des boitiers de fiche mal dument installés.
L'appareil est de type "Y", ce qui signifie que le cable d'entrée NE PEUT PAS ETRE CHANGE PAR L'UTILISATEUR, il ne peut etre que par le service technique de la marque. La section et le type de cable doivent etre respectes.
Ne manipulez pas l'intérieur de l'appareil. Le cas échéant, appelez notre service après-venture.
Les tables de cuisson sont fournies avec un cable d'alimentation avec ou sans broche de fiche maje.
TYPES DE CABLES :
Cable d'alimentation: Table de cuisson:
Tout gaz
3× 0,5 mm^2
5-Pour terminer I installation, il faut placer les diffuseurs et le clapet des bruleurs sur leurs deux correspondants. En plus, il faudra placer de manière appropriee les grilles sur leurs elements de fixation. Fig. 5.
Changement du type de gaz
Toutes les opérations concernant l'installation, le réglage et l'adaptation à un autre type de gaz doivent être réalisées par un personnel agree de notre Service Technique respectant les raglementations en vigueur et les dispositions des comptagnes de gaz.
IMPORTANT: Avant de réaliser une action, couper l'alimentation de gaz et cette électrique de l'appareil.
Avant de connecter l'appareil à l'installation, il faut vérifier qu'il s'adapte au type de gaz qui l'alimentera.
Nos tables de cuisson sont préparées en usine pour fonctionner avec le type de gaz indiqué sur la plaque signalétique.
Dans la mesure permise para la reglementation en vigueur de votre pays (voir plaque signalétique), cette table de cuisson peut être adaptée pour fonctionner avec d'autres gaz. A cet effet, il faut réaliser les opérations suivantes :
A) Changement des injecteurs des brûleurs de la table de cuisson
1 -Retirez les grilles, les clapets et le corps de brûleur.
2- Changez les injecteurs en utilisant une clé fermée de 7mm et assurez-vous de les serrer à fond pour garantir l'échéauté. Fig. 6. Il ne faut réaliser aucune réglage de l'air primaire dans ces brûleurs.
B) Réglage de la consommation réduite des robinets des brûleurs de la table de culisson.
1 - Placez les robinets sur la position minimum.
2 -Retirez les commandes des robinets. Fig. 7.
3 -vous trouvez alors une bague en caoutchouc flexible. Il vous suffira de faire pression avec la pointe du tournevis pour libérer le passage vers la vis de réglage du robinet. Fig 8.
Ne jamais démonter l'anneau.
4 - Regulation de la vis by-pass
Pour Gaz Propane et Butane, la vis doit être serrer à fond.
Pour Gaz de Ville, operez sur la vis (tournez vers la gauche) jusqu'à obtenir la sortie de gaz correcte du bruleur, de sorte qu'en passant le bruleur de la position maximum à minimum, il ne s'éteigne pas ni génére un retour de flamme.
5 - Il est important que tous les anneaux soient places pour pouvoir assurer l'étanchéité électrique, contre les versements de liquides de la table de cuisson.
6 - Replacez les commandes sur les robinets.
Ne démontez jamais l'axe du robinet: en cas d'incident, changez tout le robinet.
C) Placez l'étiquette indiquant le gaz auquel a ete transforme I'appareil, a un endroit pres de la plaque signaletique.
