Type d'appareil	Autoradio numérique
Affichage	Écran LCD
Source audio	Radio FM/AM, USB
Connectivité	USB, AUX
Contrôle	Boutons physiques, molette
Fonctions radio	Recherche automatique, présélections
Formats audio supportés	MP3, WMA
Alimentation	12V DC
Dimensions	Standard 1 DIN
Poids	Non précisé
Sorties audio	Sortie haut-parleur 4 canaux
Entrées audio	Entrée AUX
Fonction mémoire	Oui, mémorisation des stations
Compatibilité	Voitures standard 12V
Accessoires inclus	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - RDU230 PHILIPS

Comment réinitialiser le PHILIPS RDU230 ?

Pour réinitialiser le PHILIPS RDU230, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Pourquoi le PHILIPS RDU230 ne s'allume-t-il pas ?

Vérifiez si l'appareil est correctement branché à une source d'alimentation. Assurez-vous également que la prise fonctionne en testant avec un autre appareil.

Comment connecter le PHILIPS RDU230 à mon réseau Wi-Fi ?

Accédez au menu des paramètres de l'appareil, sélectionnez 'Wi-Fi' et choisissez votre réseau. Entrez le mot de passe lorsque cela est demandé.

Le son du PHILIPS RDU230 est trop faible, que faire ?

Augmentez le volume à l'aide des boutons de volume situés sur le côté de l'appareil. Vérifiez également les paramètres audio dans le menu.

Comment mettre à jour le logiciel du PHILIPS RDU230 ?

Connectez l'appareil à Internet, puis accédez au menu des paramètres et sélectionnez 'Mise à jour du logiciel'. Suivez les instructions à l'écran.

Le PHILIPS RDU230 ne lit pas certains fichiers audio, que faire ?

Vérifiez que le format du fichier audio est pris en charge par l'appareil. Les formats courants comme MP3 et WAV sont généralement compatibles.

Comment régler l'horloge sur le PHILIPS RDU230 ?

Accédez au menu des paramètres, sélectionnez 'Horloge', puis ajustez l'heure et la date à l'aide des boutons de navigation.

Mon PHILIPS RDU230 surchauffe-t-il, que dois-je faire ?

Assurez-vous que l'appareil est bien ventilé et qu'il n'est pas obstrué. Éteignez-le et laissez-le refroidir avant de le rallumer.

Comment utiliser la fonction Bluetooth du PHILIPS RDU230 ?

Activez le Bluetooth sur votre appareil, puis accédez au menu Bluetooth du PHILIPS RDU230 et sélectionnez 'Appairer un nouvel appareil'.

MODE D'EMPLOI RDU230 PHILIPS

Auto-radio numérique

Guide d'utilisation

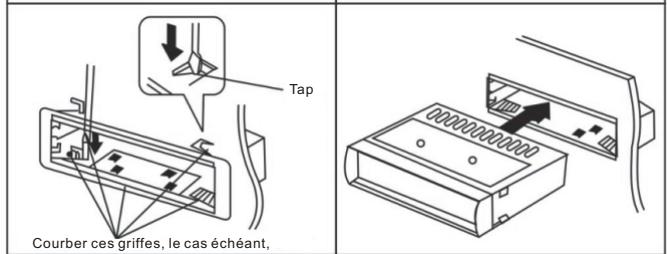

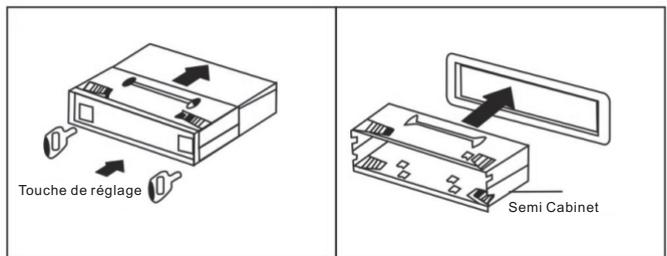

Précautions d'installation:

1. Cet apparéil doit être installé par le personnel professionnel.
2. Référez-vous au manuel de l'utilisateur pour l'application électrique, une mauvaise opération peut endommager l'unité.
3. Appliquer le cordon d'alimentation après que tous les branchements de l'unité sont fixés.
4. Iosez tous les exposés des fils pour éviter les courts-circuits.
5. Bien fixer tous les cables après l'installation.
6. Veillez lire attentivement les instructions pour chaque partie, avant l'installation.
7. L'unité est donc pour le système d'opération mis à terre 12-15V-negative, assurez-vous que votre vehicule est lié à la terre négative du système électrique.
8. Assurez-vous de brancher l'appareil dans l'application en suivant le diagramme, sinon, il peut cause les dysfonctionnements ou des dommages.

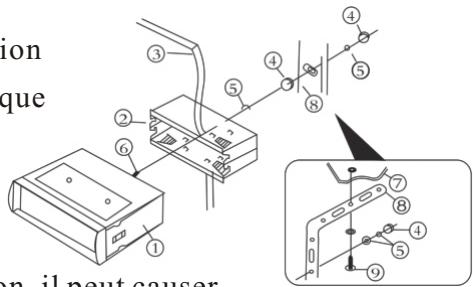

1. Unité principale
2. Semi-cabinet
3. Tableau de bord
4. Écrou hexagonal
5. Rondelle élastique
6. Écrou hexagonal M5*15
   7.carrosserie de voiture
7. Appuie-tete de montage arrêté
   9.Vis 5^*15

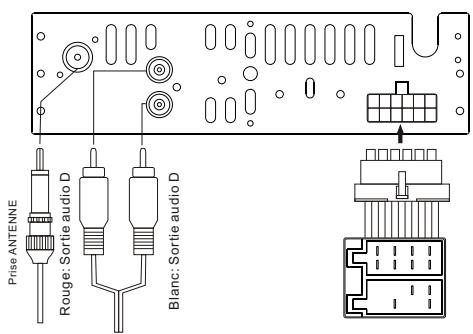

Wiring Connections:

CONNEXION ISO
Jaune: Alimentation
Bleu: Eclairage antenna audio
Rouge: Mémoire ACC
Noir: Sol
Violet: Haut-parleur arriré +
Violet/noir: Haut-parleur arrriere
Gris: Haut-parleur avant+
Gris/noir: Haut-parleur avant
Blanc: Haut-parleur avant gauche
Blanc/noir: Haut-parleur avant gauche -
Vert: Haut-parleur arriere gauche+
Vert/noir: Haut-parleur arriere gauche

Toute garantie sera annulée dans le cas où le connecteur ISO aura eté modifié ou mal branché

1. Cette unité est applicable à 12V en courant électrique mis à terre négative seulement.
2. Afin d'éviter de court-circuit, déconnectez le cable reliant le terminal de batterie de la voiture avant que toutes les applications de l'unité soient complètes.
3. Veillez noter que le jaune est la direction des fils connectés à l'anode terminal (+) ou du terminal BAT.
4. Changer le fusible, le charge pour le fusible de l'automobile et l'unité doit être le même.
5. Haut parleur Excellent 4-8 ohms est nécessaire pour une parfaitie performance.

SPECIFICATIONS:

Tuner FM:

Plage de fréquences: 87.5-108MHz

Medium fréquence: 10,7MHz ± 0,3%

Image de rejet: 40 db

Entrée Série Bus (ESB)/Carte mémoire:

Réponse en fréquence 20 Hz-20 KHz

Taux Signal / Bruit. >40db

Distorsion Harmonie

THD. < 3% (1 KHz)

Autres:

Sortie électrique maximum. 4 × 45w

Tension d'alimentation 12-15VDC moins terre

Impédance de haut-parleur .........4-8 ohm / ch

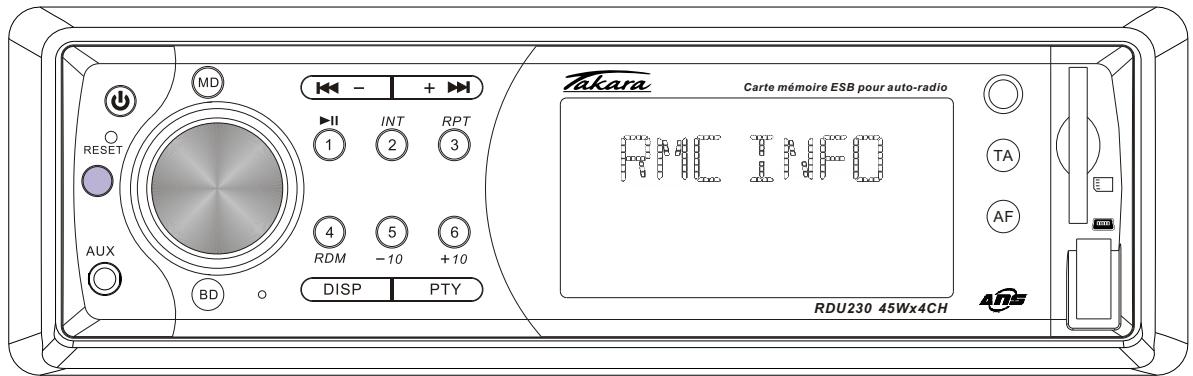

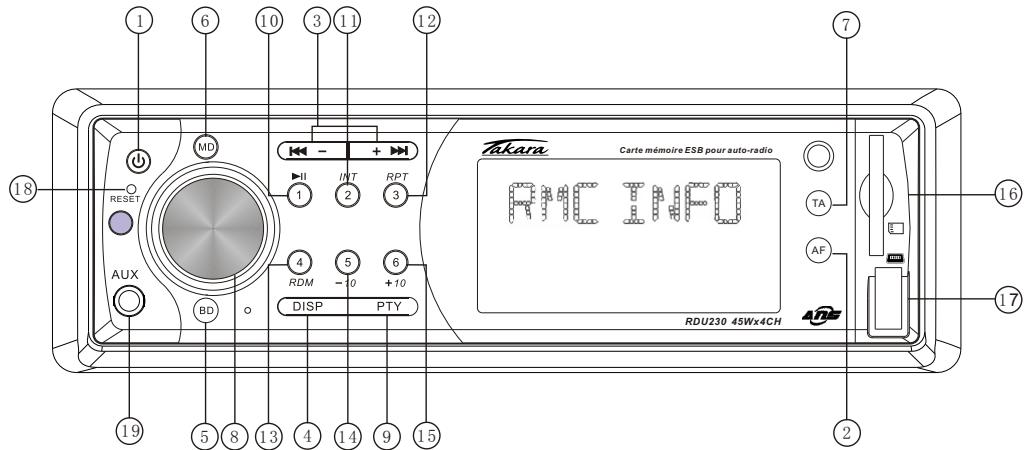

Commandes et fonctions du tableau de bord avant

1.Touche Marche: allume/eteint le système
2. Touche AF: en mode radio, permet d'activer/ de désactiver le mode ANS. Vous doivent quitter le mode AF pour écouter des stations non ANS.
3. Touche SEEK-/+: en mode radio, maintenez cette touché enforcée pour passer en recherche de station manuelle, appuyez une fois dessus pour passer en recherche automatique. Lorsque vous lisez une carte mémoire/ une clé ESB/, appuyez sur cette touche pour écouter le morceau suivant.
4. Touche DISP : appuyez une fois sur cette touche pour passer en mode CLK, maintenez-la enfoncée 2 secondes pour quitter le mode HEURE, utiliser la touche VOL pour régler les paramétres. Appuyez sur la touche SEL pour passer en mode MINUTE, utiliser la touche VOL pour régler les paramétres.
5.Touche BAND: appuyez sur cette touche pour passer sur la bande FM (FM1, FM2, FM3)
6. Touche MODE : appuyez sur cette touché pour basculer entre les modes Radio/ESB/ carte mémoire/AUX Mode.
7. Touche TA: appuyez une doit pour passer/quitter le mode ANS auto ANS en mode station.

Si le mode AF et TA EST ACTIVE, TP s'affichera à l'écran et le signal ANS se déclenchera. En mode lecture, le signal peut être reçu et converti en mode radio automatique.

8.1). La touche de réglage de volume, pour régler le niveau sonore

2). Touche multi-fonctions

Appuyez sur le bouton pour régler les fonctions ci-dessous:

→ Appuyez une fois pour BAS
→ Appuyez deux fois pour TRE
→ Appuyez trios fais pour la BALANCE GAUCHE du haut-parleur droit
Appuyez quatre fois pour la BALANCE des haut-parleurs avant et arrêté
Appuyez cinq fois pour VOL

Maintenez le bouton enforcé puis appuyez dessus pour ajuster les fonctions ci-dessous:

Maintenez la touche enfoncée pour activer/désactiver la fonction LOUD
Restez enforcé pour passer en mode DSP, tournez le bouton pour basculer entre les modes POP, ROCK, CLASS, FLAT.
Appuyez deux fois pour passer en mode DX, tournez pour le mode LOCAL
→ Appuyez trios fais pour le mode STEREO, tournez pour le mode MONO
Appuyez quatre fois pour passer en mode TA.SEEK, tournez pour le mode TA.ALARM
Appuyez cinq fois pour le mode PI SOUND, tournez pour le mode PI MUTE
Appuyez six fois pour le mode RETUNE et acceder au mode ANS 90 secondes PI recherche automatique) ou tournez pour acceder au mode RETUNE S et passer en mode automatique ANS 30 secondes.
Appuyez sept fois pour le mode BEEP OFF, tournez pour BEEP ON.

1. Touche PTY: appuyez pour selectionner une fonction en mode ANS

Appuyez une fois sur la touche PTY, l'écran LCD affiche MUSIC

Appuyez sur la touche ① une fois pour afficher POP M, puis une autre fois pour ROCK.M
→ Appuyez sur la touche ② une fois pour afficher EASY M, puis une autre fois pour LIGHT M
→ Appuyez sur la touche ③ une fois pour afficher CLASSICS, puis une autre fois pour OTHER M
Appuyez sur la touche ④ une fois pour afficher JAZZ M, puis une autre fois pour COUNTRY
→ Appuyez sur la touche ⑤ une fois pour afficher NATION M, puis une autre fois pour OLDIES
Appuyez sur la touche ⑥ une fois pour afficher FOLK M

Appuyez sur la touche PTY deux fois, l'écran LCD affiche SPEECH

Appuyez sur la touche ① une fois pour afficher NEWS, puis une autre fois pour AFFAIRS, et une troisième fois pour INFO
Appuyez sur la touche ② une fois pour afficher SPORT, puis une autre fois pour EDUCATION et une troisième fois pour DRAMA
Appuyez sur la touche ③ une fois pour afficher CULTURE, puis une autre fois pour SCIENCE, et une troisième fois pour VARIETE
Appuyez sur la touche ④ une fois pour afficher METEO, puis une autre fois pour FINANCE, et une troisième fois pour ENFANTS
Appuyez sur la touche ⑤ une fois pour afficher SOCIAL, puis une autre fois pour RELIGION, et une troisième fois pour PHONE IN
Appuyez sur la touche ⑥ une fois pour afficher VOYAGE, puis une autre fois pour LOISIRS, et une troisième fois pour DOCUMENT

Appuyez sur la touche PTY une troisième fois, l'écran LCD affiche PTY OFF

10.1 /: Maintenez la touche enfoncée pour activer la mémoire radio/ Appuyez pour Pause lorsque la carte mémoire/l'ESB est en cours.
11.2/INT: Maintenez la touche enforcée pour activer la mémoire radio/ Appuyez pour parcourir lorsque la carte mémoire/l'ESB est en cours.
12.3/RPT: Maintenez la touche enforcée pour activer la mémoire radio/ Appuyez pour répéter lorsque la carte mémoire/l'ESB est en cours.
13.4/RDM: Maintenez la touche enfoncée pour activer la mémoire radio/ Appuyez pour lancer la lecture aléatoire lorsque la carte mémoire/l'ESB est en cours.
14.5 Touche: Maintenez la touche enfoncée pour active la mémoire radio/ lorsque l'ESB ou la carte mémoire est en cours appuyez pour returner au 10 éme morceau précédent par exemple, si vous étiez entrain d'écouter le morceau 25, vous reviendraz au 15.
15.6 touche: Maintenez la touche enfoncée pour active la mémoire radio/ lorsque 1' ESB ou la carte mémoire est en cours appuyez pour returner au 10 éme morceau suivant par exemple, si vous étiez en train d'écouter le morceau 25, vous passerez au 35.
16. Port carte mémoire, utilisez la carte mémoire seule, n'insérez pas l'ESB en même temps. L'auto radio numérique RDU230 (TAKARA) peut dire des cartes mémoires avec une capacité de stockage jusqu'à 8GB. L'utilisation de carte mémoire avec une capacité supérieure peut endommager l'appareil.
17. Port ESB, utilisez l'ESB seule, n'insérez pas de carte mémoire en même temps. L'auto radio numérique RDU230 (TAKARA) peut dire des clés ESB avec une capacité de stockage jusqu'à 8GB. L'utilisation de clé ESB avec une capacité supérieure peut endommager l'appareil.

1. Touche RESET.
2. Port d'entrée de signal AUX.

AVERTISSEMENT:

LE CABLE D'ANTENNE (BLEU / BLANC) DOIT ETRE MISE À TERRE, SINON L' APPAREILRISQUE DE TOMBER EN PANNE OU DE NE PAS FONCTIONNER PROPREMENT.
LE CORDON D'ALIMENTATION (JAUNE) DOIT ETRE MISE À TERRE, SINON L'APPAREIL RISQUE DE TOMBER EN PANNE OU DE NE PAS FONCTIONNER PROPREMENT.
SI LE CÂBLE DE MÉMOIRE (ROUGE) EST MAL CONNECTÉE, L'UNITÉ RISQUE DE NE PAS S'ALLUMER.
LES HAUT PARLEURS DOIVENT ETRE CORRECTEMENT BRANCHÉ, SINON, LE HAUT-PARLEUR ET L'AMPLIFICATEUR NE FONCTIONNE PAS.
