Caractéristiques	Détails
Type d'appareil	Autoradio
Compatibilité audio	CD, MP3, WMA, USB, AUX
Puissance de sortie	4 x 50 Watts
Tuner radio	FM/AM avec présélections
Affichage	Écran LCD avec rétroéclairage
Connectivité	Bluetooth pour appels mains-libres et streaming audio
Dimensions	Standard DIN
Installation	Facile à installer avec les accessoires fournis
Maintenance	Nettoyer régulièrement le lecteur CD et les connexions
Sécurité	Code de sécurité pour éviter le vol
Garantie	2 ans
Accessoires inclus	Câbles d'alimentation, manuel d'utilisation

FOIRE AUX QUESTIONS - CarStudio CEM2100 PHILIPS

Comment réinitialiser mon PHILIPS CarStudio CEM2100 ?

Pour réinitialiser votre autoradio, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil à l'aide d'un objet pointu pendant environ 5 secondes.

Pourquoi mon autoradio ne s'allume-t-il pas ?

Vérifiez que l'autoradio est correctement connecté à l'alimentation. Assurez-vous également que le fusible n'est pas grillé. Si le problème persiste, contactez le support technique.

Comment connecter mon téléphone via Bluetooth ?

Activez le Bluetooth sur votre téléphone, puis sélectionnez 'PHILIPS CarStudio CEM2100' dans la liste des appareils disponibles. Suivez les instructions à l'écran pour finaliser la connexion.

Comment régler la qualité du son sur mon autoradio ?

Utilisez les boutons de réglage des basses, des aigus et de l'équilibre sur le panneau avant de l'autoradio pour ajuster la qualité du son selon vos préférences.

Mon autoradio ne capte pas les stations de radio, que faire ?

Assurez-vous que l'antenne est correctement connectée. Essayez de rechercher manuellement les stations en utilisant le bouton de recherche. Si le problème persiste, vérifiez si d'autres appareils fonctionnent correctement.

Puis-je lire des fichiers audio depuis une clé USB ?

Oui, le PHILIPS CarStudio CEM2100 prend en charge la lecture de fichiers audio depuis une clé USB. Assurez-vous que les fichiers sont dans un format compatible (comme MP3) et que la clé est correctement insérée.

Comment mettre à jour le firmware de mon autoradio ?

Visitez le site officiel de Philips pour télécharger la dernière version du firmware. Suivez les instructions fournies pour installer la mise à jour via une clé USB.

Comment changer le code de sécurité de mon autoradio ?

Accédez au menu des paramètres, sélectionnez 'Sécurité', puis suivez les instructions pour changer votre code de sécurité.

Que faire si l'écran de mon autoradio reste noir ?

Essayez de réinitialiser l'appareil. Si l'écran reste noir, vérifiez les connexions électriques et assurez-vous que l'alimentation fonctionne correctement. Si nécessaire, contactez le support technique.

Comment régler l'heure sur le PHILIPS CarStudio CEM2100 ?

Accédez au menu des paramètres, sélectionnez 'Horloge' et utilisez les boutons pour régler l'heure et les minutes.

MODE D'EMPLOI CarStudio CEM2100 PHILIPS

CEM2100

EN User manual 3

ES-AR Manual del usuario 27

PT-BR Manual do Usuário 59

ZH-TW 使用手册 89

ZH-CN 用户手册 111

目錄

1重要事項 90

安全性 90

注意 90

2您的汽車音響系統 92

簡介 92

内容物 92

主装置概览 93

遥控器概览 94

3開始使用 95

安装汽車音響 95

安装遥控器電池 98

開啟 99

設定時鐘 99

4收聽廣播 100

收聽廣播電台 100

儲存廣播電台於記憶體中 100

調至預設電台 100

5播放音訊檔案 101

播放光碟 101

播放USB装置 101

插入記憶卡 101

播放選項 102

连接外部音源 102

6 調整聲音 103

调整音量 103

静音 103

開歯/關閉動態低音增強(DBB)效果 103

開啟/關閉最大音量 103

選擇預設等化器 103

切換音樂聆聽區 103

其他音效設定 103

7 調整系統設定 104

開啟/關閉囉聲 104

開啟/關閉展示模式 104

调光 104

舞動 104

後Aux104

重設 104

8其他資訊 105

拆開前面板 105

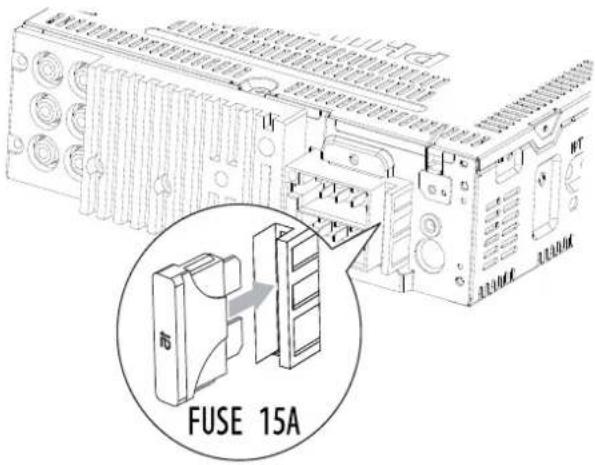

更換保險絲 105

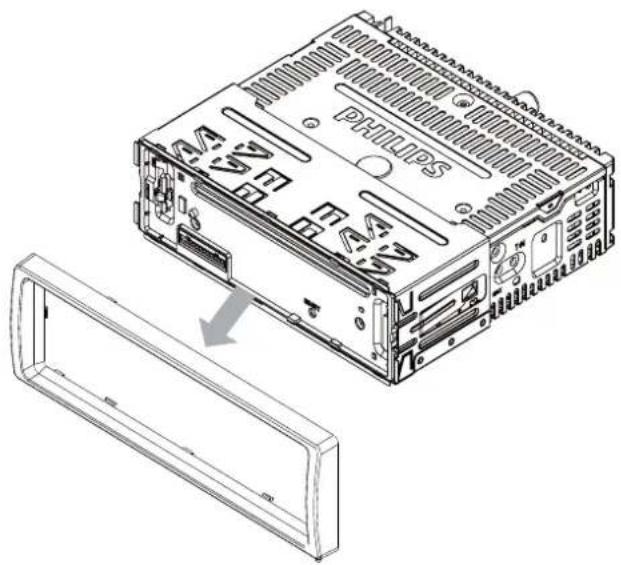

卸除装置 106

9產品資訊 106

10 疑難排解 107

1 重要事項

安全性

• 在您開始使用此產品之前，請先閱讀並瞭解所有指示。未遵守指示而造成的損壞，恕不在保固責任範圍內。
• 此產品經設計僅適用於負極接地 12V DC 操作。
  為確保駕駛安全，請將音量調整到安全且舒適的級別。
• 不適用的保險絲會導致產品受損或引起火災。要若更換保險絲，請洽詢專業人士。
• 僅限使用随附的壁掛配件進行安装，以確保掛置牢固，安全無虞。
  為避免出現短路，請勿讓產品、遙控器或遙控器電池淋到雨或碰到水。
  ·請勿將物品插入產品通風孔或其他開口中。
  ·請以柔軟的灑布清潔產品和外框。勿使用酒精、化學製劑或家用清潔劑清潔產品。
  ·請勿將光碟以外的任何物品放入產品中。
  ·請勿使用溶劑，例如苯、稀釋劑、商用清潔劑，者或專為磁碟設計的抗靜電噴劑。
• 打開時會有可見及不可見的雷射輻射。請避免受雷射光束照射。
• 若有不慎，可能損壞產品螢幕！請勿使用物品觸碰、推擠、摩擦或撞擊螢幕。

注意

• 使用本手册以外的方來控制、調校或不按順序操作，可能會導致危險輻射外洩或造成危險。
  ·勿將產品置於滴水或濾水的環境。

·請勿在產品上放置危險物品(如盛裝液體的容器、點燃的蠟燭等)。

注意

Be responsible Respect copyrights

製作受版權保護之未經授權的資料，包括電腦程式、檔案、廣播及聲音錄製品，可能構成侵害版權之行為並引起刑事訴訟。本設備不應用於此類用途。

Windows Media 及 Windows 標誌為 Microsoft Corporation 在美國及/或其他國家的商標或註冊商標。

本產品包含此標籤：

回收

您的產品是使用高品质材質和元件所設計製造，可回收和重複使用。

當產品附有打叉的附輸回收筒標籤時，代表產品適用於歐洲指導原則（European Directive）2002/96/EC：

請勿將您的產品與其他家用廢棄物共同丟棄。請了解當地電子及電器廢棄物的垃圾分类相關法規。正確處理廢棄產品有助於避免對環境和人類健康帶來負面影響。

您的產品包括了適用於歐洲指導原則
(European Directive) 2006/66/EC 的電池，不得與其他一般家用廢棄物共同丟棄。
請了解當地有關電池的垃圾分類相關法
規。正確處理廢棄電池有助於避免對環境
和人類健康帶來負面影響。

C E

本產品符合歐洲共同體的無線干擾規定。

環境保護資訊

所有非必要之包裝材料均已捨棄。我們嘗試讓包裝可以輕易拆解成三種材質：厚紙板(外盒)、聚苯乙烯泡棉(防震)以及聚乙烯(包裝袋、保護性泡棉膠紙)。

產品本身含有可回收並重複使用的材質，但是需由專業公司拆解。請根據各地法規丟棄包裝材料、廢電池和舊機器。

未經 Philips Consumer Lifestyle 告示可即變更或修改本裝置，可能導致使用操作本設備的授權失效。

2011 © Koninklijke Philips Electronics N.V. 版權所有。

規格如有更改，恕不另行通知。商標為Koninijke Philips Electronics N.V.所有或其個別擁有所有。Philips保留隨時變更產品的權利，毋需隨之調整早期庫存。

2 您的汽車音響系統

感謝您購買本產品，歡迎使用 Philips 產品！請至 www.philips.com/welcome 註冊您的產品，以獲得 Philips 的完整支援。

简介

有了汽車音響系統，您可以在駕車的同時聆聽：

FM或AM(MW)收音機
- CD或MP3光碟音樂
- USB 裝置的音訊
- SD/SDHC卡上的音訊
- 其他外接裝置的音樂

本裝置支援下列媒體格式：

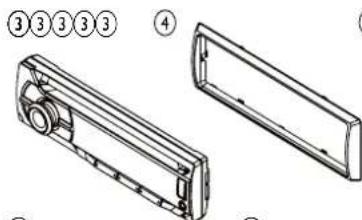

内容物

請清點包裝內容物：

① 主裝置(含護套)
② 遥控器
③ 前面板
(4) 裝飾板

⑤ 前面板攜帶盒
⑥ ISO 公接頭
⑦ 橡膠墊
(8) 螺絲 × 1 個
⑨ 拆卸工具2件者
⑩ 使用手册
⑪ 快速入門指南

(2)

(5)

8

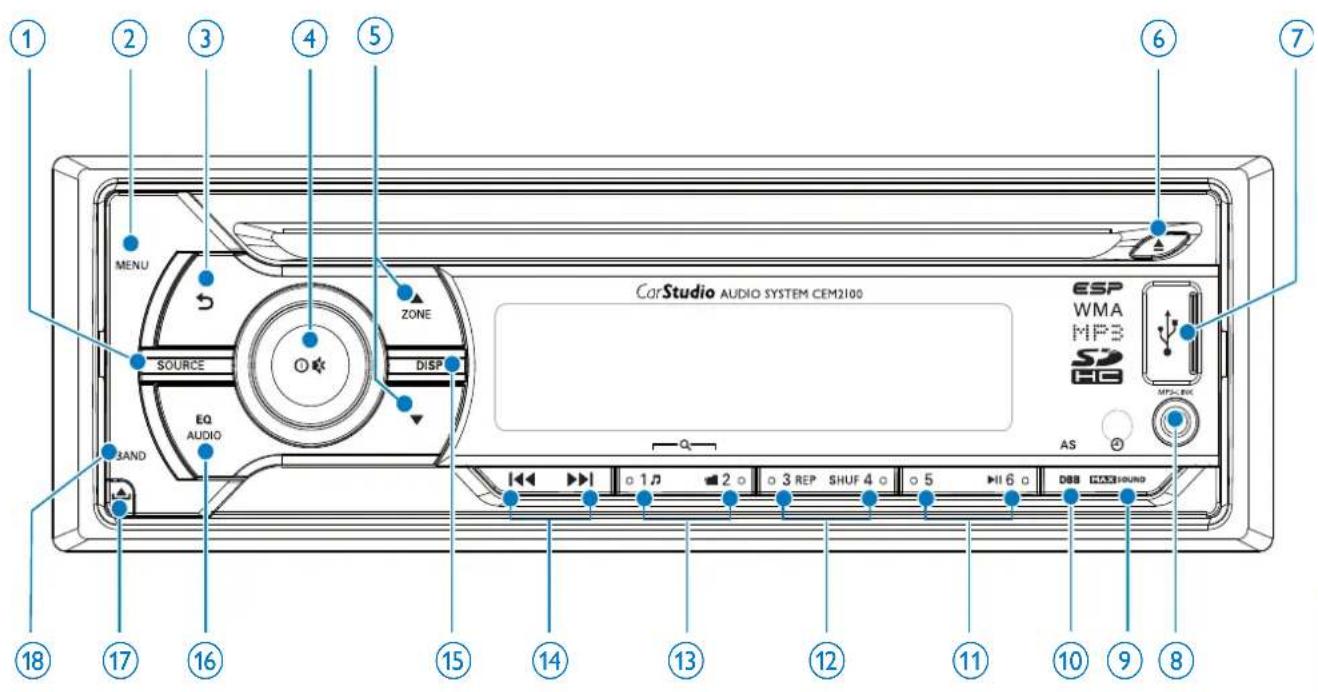

主裝置概覽

(1) SOURCE
選擇音訊來源。
(2) MENU
- 存取系統選單。
③
- 返回到上一選單。
(4) ①/※

• 開啟或關閉裝置。
• 確認選擇。
• 靜音或取消靜音。
• 旋轉以調整音量。

⑤ ZONE ▲

選擇選台器段。
選擇MP3/WMA資料夾。

• 切換音樂聆聽區。
  6
• 退出光碟。
  7
• USB插槽。
  (8) MP3 LINK
  ·連接外接音訊裝置。
  9 MAX S03D
  ·開啟或關閉最大化音量。
• 檢視時鐘。
  10 DBB
• 開啟或關閉動態低音增強(DBB) 效果。
• 存取調諧器自動儲存。
  (1)
• 選擇預設電台 6 號。
• 開始播放。
• 暢停或繼續播放。
  (12) REP/SHUF
  選擇預設電台3/4號。
• 存取重複播放。
• 存取隨機播放。
  ⑬
• 選擇預設電台 1/2 號。
• 搜尋曲目/資料夾。
  (14)
• 調至廣播電台。
• 跳至/搜尋曲目。
• 倒轉/快轉播放。
  DISP
• 顯示目前狀態。
  選擇調光高或低。
  ⑥ EQ / AUDIO
• 選擇等化器 (EQ) 設定。
• 存取音訊設定選單。

17
- 解除鎖定面板。
18 BAND 波
選擇選台器段。

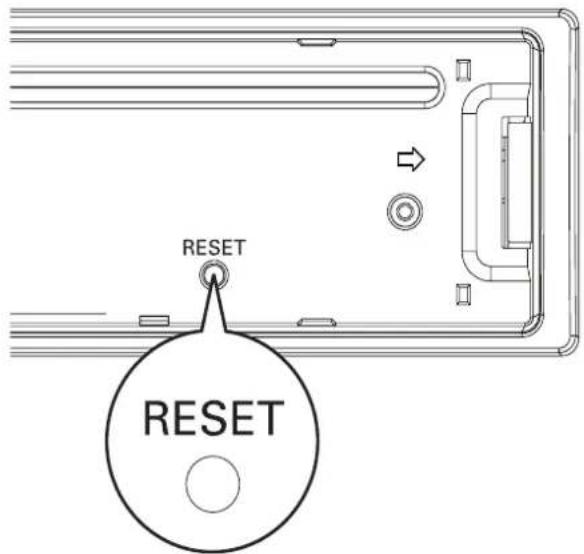

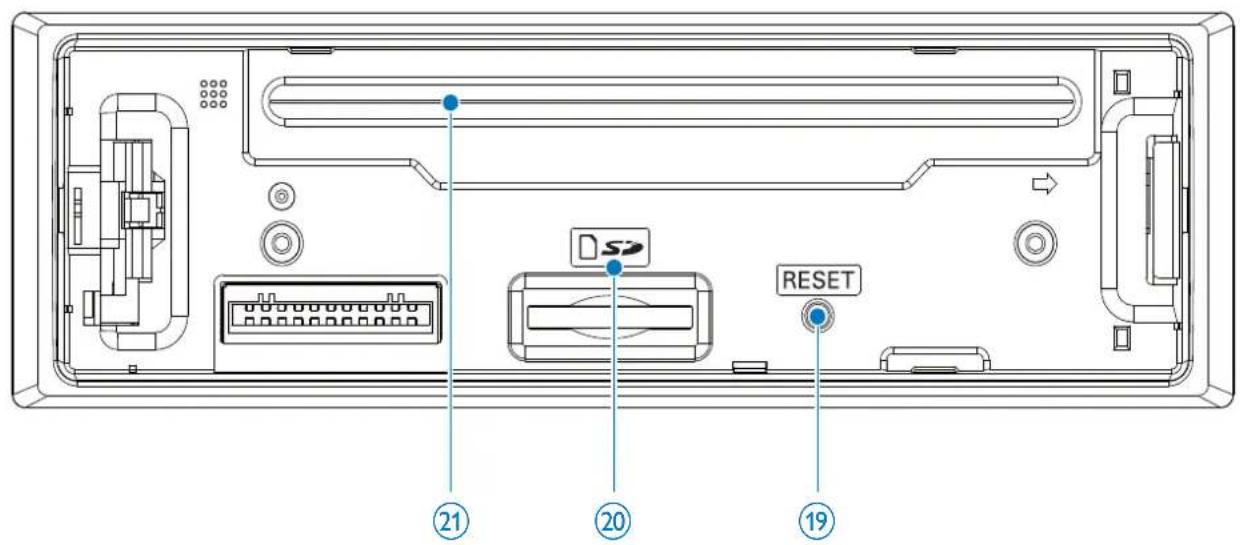

(19) RESET
- 還原預設設定。
20 SD卡插槽
② 1 光碟插槽

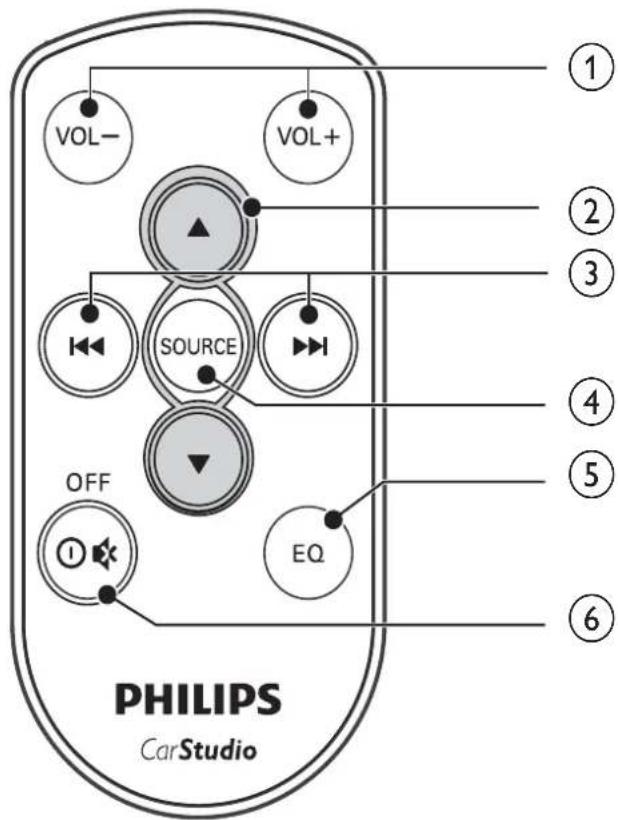

遥控器概览

① VOL +/-
- 調整音量。
② ▲/▼ 波
- 選擇選台器段。
- 向上或向下捲動選單。
選擇MP3/WMA資料夾。
3
收聽廣播電台

• 跳過曲目。
• 倒轉/快轉播放

(4) SOURCE

• 選擇音訊來源。

⑤ EQ
- 選擇等化器 (EQ) 設定。
6 OFF /①/※
- 開啟或關閉裝置。
- 靜音或還原音量。

3 開始使用

注意

·請依本使用手冊之說明使用控制項目。

請務必依順序遵循本章指示。

若與飛利浦聯絡，您將需要提供您產品的機型與序號。機型與序號位於產品底部。

將號碼填寫與此：

型號

序號

安装汽車音響

這些指示適用於一般安裝。但是，如果您的汽車有不同的需求，請進行對應的調整。如果您對安裝工具包有任何疑問，請洽詢Philips汽車音響經銷商。

注意

·此裝置經設計僅適用於負極接地12VDC操作。
·請務必將本裝置安裝於汽車儀表板中。若安裝於其他位置可能造成危險，因為使用過程中裝置背面會發熱。
為避免出現短路：請確定在連線之前關閉點火開關。
- 確定連接所有引線後，再連接黃色和紅色電源引線。
·確定所有鬆散引線已使用絕緣膠帶絕緣。
- 確定引線未纏繞在螺絲或移動零件上（如座椅橫搗）。
- 確定所有接地引線連接到常規接地端。
·僅限使用隨附的壁掛配件進行安裝，以確保掛置牢固，安全無處。
- 不適用的保險綠會導致產品受損或引起火災。若要更換保險綠，請洽詢專業人士。

電源引線 (黃色) 注意事項

• 將其他裝置連接到此產品時，請確定汽車電路的功率高於有已連接裝置的保險絲數值總和。

揚聲器連接注意事項

·請勿將揚聲器線連接至金屬體或汽車底盤。
·請勿將揚聲器線對接。

連接：適合具有ISO接頭的車輛

注意

• 確定所有鬆散引線已使用絕緣膠帶絕緣。

備註

請洽詢專業人員，協助依照下列指示連接CEM2100。

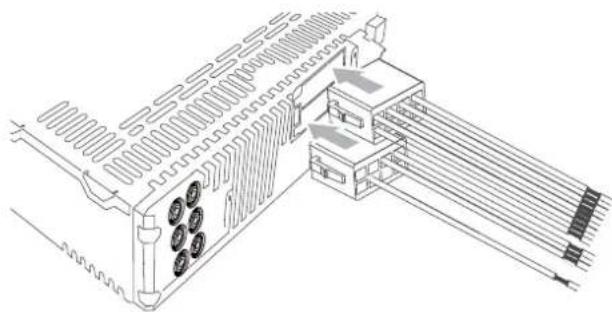

1 將隨附的公接頭連接至裝置。

2 仔細檢查汽車佈線，並將線材連接至隨附的公接頭。

備註

• 可能會發生危險！請洽詢專業人員，協助執行以下步驟。

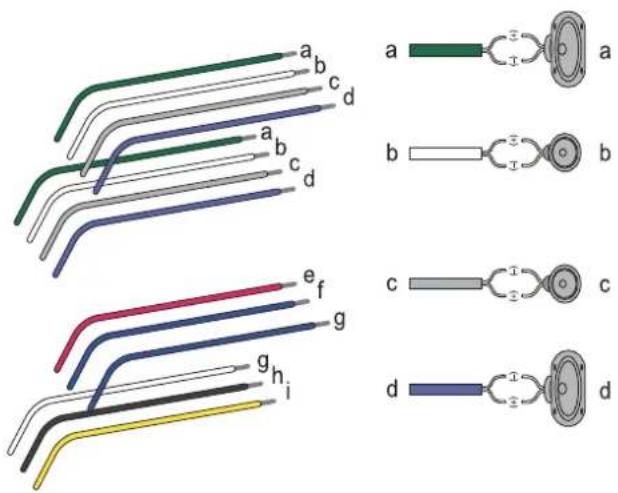

1 綠色/黑色 線束	左揚聲器(後方)
2 白色/黑色 線束	左揚聲器(前方)
3 灰色/黑色 線束	右揚聲器(前方)
4 紫色/黑色 線束	右揚聲器(後方)
e 紅色 點火開關+12V DC,當處於ON/ ACC狀態時
f 蓝色 馬達/電動天線繼電 器控制引線
g 藍色/白色 擬大機繼電器控制 引線
h 黑色 接地
i 黃色 連接至+12V汽車電 池,隨時進行充電

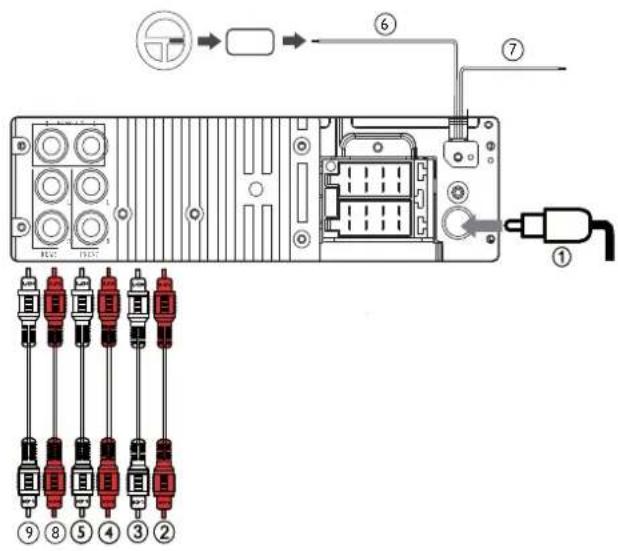

3 按照說明連接天線與擴大機（如果適用）。

接頭 連接至
1 ANTENNA 天線
2 FRONT LINE OUT R (插孔)	右前方揚聲器
3 FRONT LINE OUT L (插孔)	左前方揚聲器
4 REAR LINE OUT R (插孔)	後方右揚聲器
5 REAR LINE OUT L (插孔)	後方左揚聲器
6 OE REMOTE (紫色) OE 遥控器
7 TEL MUTING (藍色) 到行動電話系統
8 REAR AUX LINE OUT R (插孔)	後Aux (右)
9 REAR AUX LINE OUT L (插孔)	後Aux (左)

秘訣

• ISO接頭的針腳配置會因您所駕駛的車輛而有所差異。請確實正確的連接以避免損壞裝置。

安装入儀表板

1 如果車輛沒有車載磁碟機或導航電腦，請中斷與汽車電池負極的連接。

如果車輛具備車載磁碟機或導航電腦並中斷與汽車電池的連接，可能導致電腦失去已儲存的資料。
如果未中斷與汽車電池的連接，為了避免短路現象，請確定裸露纖線不會相互接觸。

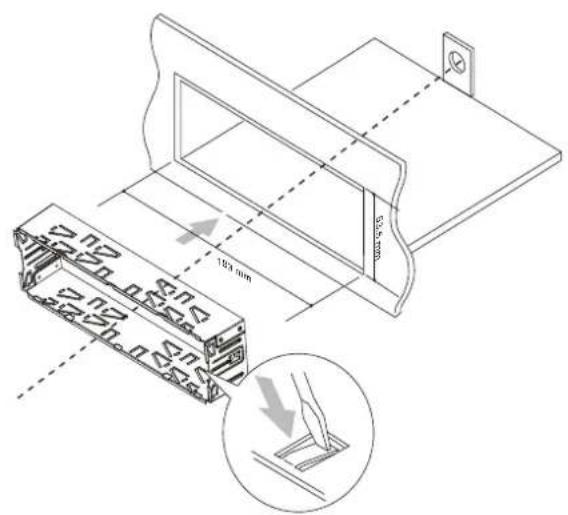

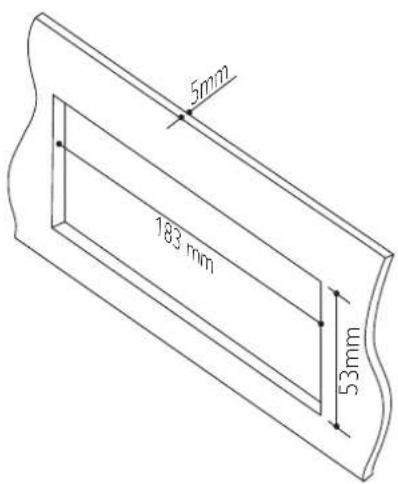

2 確定汽車儀表板的開口處符合以下尺寸：

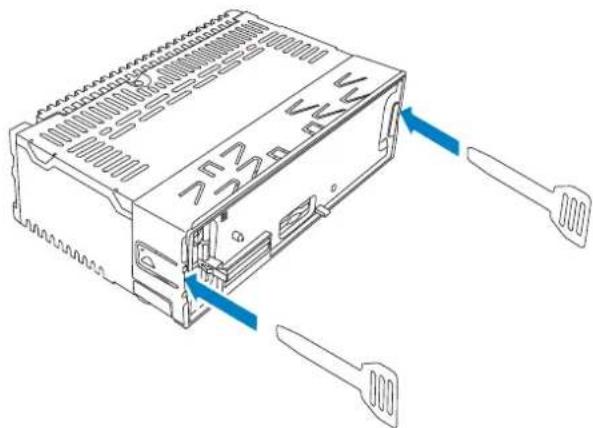

3 使用隨附的拆卸工具卸下安裝護套。

4 將護套安裝到儀表板中並朝外彎折擋片以便固定護套。

備註

是若裝置並未使用護套，而以隨附的螺絲固定，請跳過此步驟。

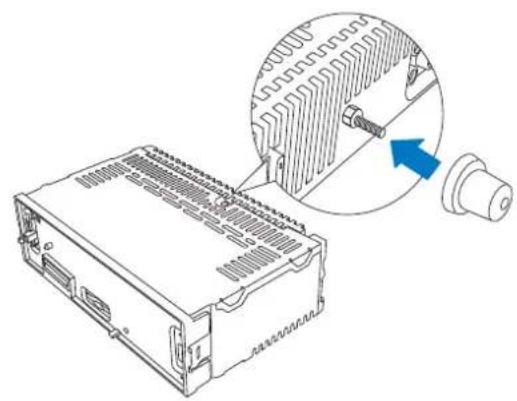

5 將隨附的橡膠墊圈裝上安裝螺栓尾部。

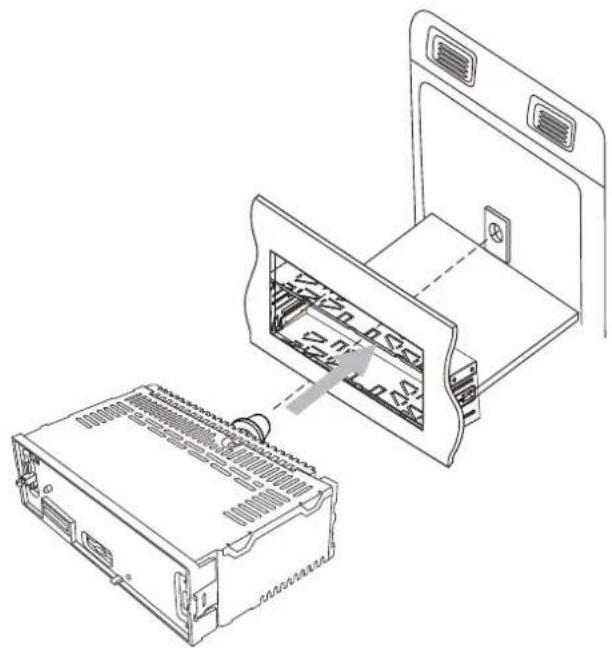

6 將裝置滑入儀表板，直到聽到啪嗒聲。

7 重新連接汽車電池的負極。

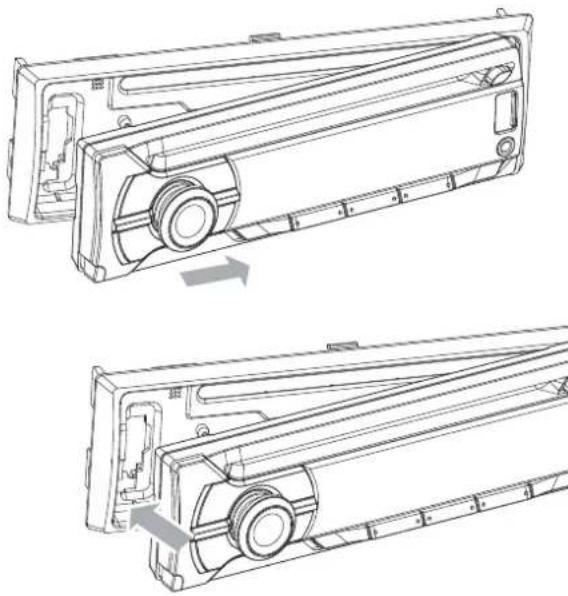

盖上前面板

1 蓋上裝飾板。
2 將面板右側插入底盤中，直到正確接合。
3 按壓面板左側，使機件卡入定位。

安装遙控器電池

注意

• 可能有爆炸的危險！電池應遠離熱源、日照火源。請勿將電池丟入火中。或
• 電池壽命可能會縮短！請勿混用不同品牌或類型的電池。
  ·產品可能會損壞！若長時間不使用遙控器，請將電池取出。
• 高氯酸鹽材質 - 需經過特殊處理。請參閱 www.dtsc.ca.gov/hazardouswaste/perchlorate

第一次使用：

取下保護片，使用遙控器的電池。

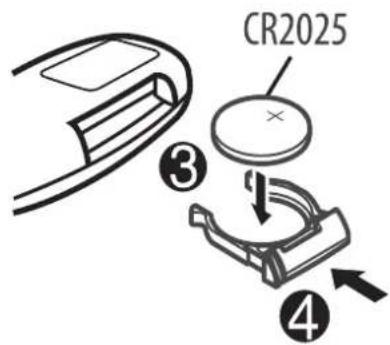

更换遙控器電池：

1 打開電池插槽。
2 依照電極 (+/-) 指示正確安裝一顆CR2025電池。

3 盖上電池插槽。

開啟

要若開啟裝置，

·請按 ①。

要若關閉裝置，

• 按住 ① 直到裝置關閉。

選擇國家/地區

備註

• 選擇本裝置的正確國家/地區，否則本裝置無法正常運作。

1 按 ① 開啟裝置。

畫面顯示[SELECT OPERATING REGION]。

2 按 ① 選擇選項：

[USA] (美國)
[LATIN] (拉丁美洲)
[EUROPE]（西歐）
[RUS] (俄羅斯)
[M-EAST] (中東地區)
[ASIA] (亞太地區)
- [JAP] (日本)

[AUST] (澳洲)

3 按 ① 確認。

設定時鐘

1 重複按 MENU 直到目前的時間閃爍。
2 旋轉 設設定小時。
3 請按 確認。
4 旋轉 設設定分鐘。
5 請按 確認。

設定時鐘格式

1 請按 MENU。
2 重複按▲或▼，直到顯示[CLOCK FORMAT]。
3 旋轉 選擇設定：

[CLOCK 12H]
[CLOCK 24H]

檢視時鐘

在任何模式中，按住 MAX SOUND 直到顯示時鐘。

• 按任一鍵即可取時鐘顯示。

4 收聽廣播

收聽廣播電台

1 重複按 SOURCE 選擇收音機模式。
2 重複按 BAND 或 ▲/▼ 設定波段：[FM1]、[FM2]、[FM3]、[AM1] 或 [AM2]。
3 按住或 直到頻率數字閃爍。
4 按或手動調至廣播電台。 廣播電台即指廣播。

要若自動搜尋廣播電台，請按或

選擇選台器地區

您可以選擇適當國家/地區區域的廣播。

1 按SOURCE選擇收音機模式。
2 重複按 MENU 直到顯示 [AREA]。
3 旋轉 選擇：

• [USA] (美國)
• [LATIN] (拉丁美洲)
  [EUROPE] (西歐)
  [RUS] (俄羅斯)
  [M-EAST] (中東地區)
  [ASIA] (亞太地區)
• [JAP] (日本)
  [AUST] (澳洲)

4 按 確認。

選擇選台器敏感度

如果想要收聽更多廣播電台或僅收聽訊號較強的電台，您可以調整選台器敏感度。

1 重複按 MENU，直到顯示 [LOCAL]。
2 旋轉以選擇一種設定：

• [LOCAL ON] (本地廣播開啟)：僅廣播訊號較強的電台。

儲存廣播電台於記憶體中

波你最多可為每個段儲存6個電台。

自動儲存電台

1 在收音機模式中，按住DBB直到顯示[STORE---]。
2 按 確認。波選定段中訊號最強的六個電台，會自動儲存成為預設頻道。

手動儲存電台

1 調至您想要儲存的電台 (請參見第 100 頁的 '收聽廣播電台')。
2 按住數字按鈕3秒鐘。此電台將儲存於指定的頻道。

調至預設電台

波1 按BAND選擇段。
2 按數字鍵選擇預設電台。

5 播放音訊檔案

備註

• 确定光碟或装置中包含可播放的檔案。

播放光碟

備註

·您無法播放受版權保護技術編碼的CD。

您可以播放市售的音樂CD和下列光碟：

• 可燒錄 CD (CD-R)
• 可覆寫CD (CD-RW)
• MP3 CD
  WMA CD

備註

• 確定光碟中有可播放的内容。

放入CD，封面朝上。

將自動開始播放。

要暫停CD播放，請按
·要繼續CD播放，再按一次 ▶
- 要若跳至上一/下一曲目，按或
要若在目前曲目中快速快轉/倒轉搜尋，按或秒鐘。

取出CD

要若取出CD，按前面板上的 。

秘訣

• 如果光碟卡在光碟插槽中，按住直到退出光碟。

播放USB装置

備註

• 確定 USB 裝置中有可播放的音樂。

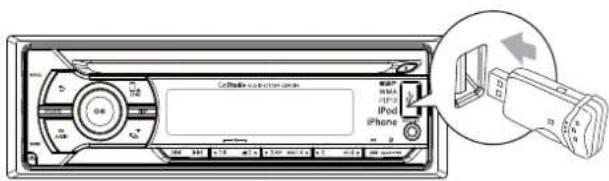

插入USB装置

1 將標示 的USB插槽外蓋向左滑動。
2 將USB裝置插入USB插槽。

裝置將自動從USB裝置播放。

移除USB装置

1 按關閉裝置。
2移除USB装置。

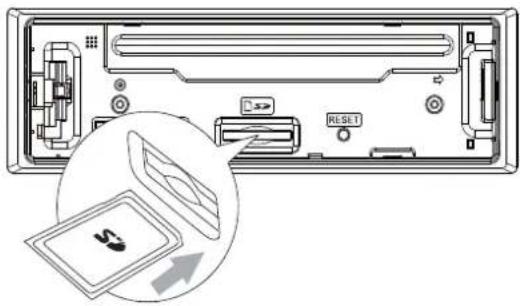

插入記憶卡

備註

• 本裝置可支援SD與SDHC卡。

1 按 以鬆開面板。
2 將記憶卡插入記憶卡插槽。
3關上前面板。 裝置自動開始從記憶卡播放。

取出記憶卡

1 按以關閉裝置。
2 按下記憶卡，直到聽見咔噸聲。

此時記憶卡已經鬆脫。

3取出記憶卡。

播放選項

搜尋 MP3/WMA 曲目

在目前的資料夾中搜尋

1 請按

顯示目前曲目名稱。

2 旋轉 選擇目前資料夾中的其他曲目。
3 請按 確認。

在其他資料夾中搜尋

1 請按

畫面會顯示目前資料夾名稱。

2 旋轉 畫覽所有資料夾。
3 按存取選擇的資料。
裝置會自動播放選資料夾中的第一首歌曲。

秘訣

要若回到上一層資料夾，請按。

檢視播放資訊

在播放時，重複按DISP可檢視：

• 曲目編號和已播放時間
  ·資料夾
• 檔案
  ·專輯
  ·演出
  ·標題

重複播放

1 在播放期間按 REP。
便會顯示 [REPEAT]。
2 旋轉 選擇設定。
- [REPRK]（重複單一曲目）：重複播放目前曲目。
- REPFLD：重複播放目前資料夾中的所有曲目。所
- [REP ALL] (重複全部)：重複播放有曲目。

隨機播放

您可以隨機順序播放曲目：

1 在播放期間按SHUF。

便會顯示[SHUFFLE]。

2 旋轉 選擇設定：

• [SHUFALL]：開始隨機播放有曲目。
• [SHUF OFF]：取消隨機播放。

連接外部音源

1 使用3.5公釐纜線將外部音源連接至MP3LINK插槽。
2 重複按 SOURCE，直到顯示 [MP3 LINK]。
3使用外接組件(請參閱外接組件隨附之使用說明)。

6 調整聲音

調整音量

以順時針/逆時針方向旋轉以提高/降低音量。

静音

您可以關閉音訊檔的聲音。在播放期間按 ① 。案

要繼續播放音效，請再按一次 ①。

開啟/關閉動態低音增強(DBB) 效果

1 按DBB會顯示目前的設定：

[DBB ON]：開啟動態低音增強(DBB)功能。

[DBB OFF]：關閉DBB功能。

2 再按一次DBB可變更DBB設定。

開啟/關閉最大音量

1 按 MAX SIM。

畫面會顯示目前設定

[MAX ON]：最大音量 (MAX sound)功能開啓。

[MAX OFF]：最大音量功能關閉。

2 再按一次 MAX 3000 選擇選項。

選擇預設等化器

1 按EQ/AUDIO。

畫面會顯示目前的等化器設定。

2 再按一次EQ/AUDIO選擇預設EQ設定：

• [OPTIMAL] (最佳)
• [FLAT] (平穩)
• [POP] (流行) 者
• [USER] (使用)
• [TECHNO] (電子舞曲)
• [ROCK] (摇滚)
• [CLASSIC] (古典)
  ·[JAZZ]（爵士）

切换音樂聆聽區

者 Philips創新的Zone音區技術讓駕駛或乘 客能夠以最理想的揚聲器平衡享樂音樂， 體驗更生動的空間效果，猶如演出親臨 表演一般逼真。您可以將音樂聆聽區從駕 驭區切換到乘客區，使用最棒的車內揚聲 器音效設定。

1 請按 ZONE。

即會顯示目前設定。

2 旋轉 選擇設定：

[ALL]
- [FRONT-L] (左前)
- [FRONT-R] (右前)
·[前]

其他音效設定

您也可以調整預設EQ/AUDIO設定。

1 按EQ/AUDIO3秒鐘。
2 重複按▲或▼以選擇想要調整的項目：

[BAS] (低音) 范圍：-7 至 +7。
- [TRE] (高音)範圍：-7至+7。
BAL範圍：12L至12R。(L=左揚聲器，R=右揚聲器)
[FAD] (前後音量) 見圍：12R 至 12F。 (R=後方揚聲器，F=前方揚聲器)

3 旋轉 選擇數值。

7 調整系統設定

開啟/關閉囉聲

每次按下按鈕時，裝置會發出囉聲。您可以關閉/開啟囉聲。

1 請按 MENU。
2 重複按 或 ，直到顯示 [BEEP]。
3 旋轉 以 選擇一種設定：

• [BEEP ON]：開啟囉聲。

開啟/關閉展示模式

1 請按 MENU。
2 重複按▲或▼，直到顯示[DEMO]。

萬幕顯示目前展示模式設定。

3 旋轉 選擇設定：

• [DEMO ON]：開啟展示模式。本裝置閒置超過120秒時，將顯示所有功能。

調光

1 請按 MENU。
2 重複按 或 直到顯示 [DIMMER]。
3 旋轉 選擇設定：

• [DIMM HIGH] (調光高)
• [DIMM LOW] (調光低)

舞動

您可以開啟或關閉LCD螢幕上的光譜。

1 按 MENU。
2 重複按 或 直到顯示[DANCE]。
3 旋轉 品 選擇一種設定：

[DANCE ON]：開啟光譜。

後Aux

1 請按 MENU。
2 重複按▲或▼，直到顯示[TEL MUTE]。
3 旋轉以選擇一種設定：

[NORMAL]：將電話切為靜音，畫面上會顯示 [MUTE]。
- [REAR AUX]：將電話切為靜音，畫面上會顯示[PHONE IN]。

備註

要若使用此裝置撥打或接聽電話，請將TELMUTING線連接至您的免持聽筒套件，並將音訊輸出插孔連接到裝置上的REARAAUX輸入插孔。

重設

您可以將裝置重設為其預設設定。

1 拆開前面板。(請參見第105頁的‘拆開前面板’)
2使用圆珠筆或類似工具按重設按鈕。此時會清除預設頻道、聲音調整等預設調整。

8 其他資訊

拆開前面板

您可以拆下前面板以防遭。

1 按 頭開面板。
2 朝身體方向將面板從底盤中摺來。

3 將面板存放於隨附的攜帶盒中，以防弄髒或受損。

更換保險絲

如果保險絲受損，

1 請檢查電源連接。
2 請購買與受損保險絲電壓相符的保險絲。

3 更換保險絲。

備註

·如果新保險絲再次受損，可能是因為裝置內部出現故障。請洽詢Philips經銷商。

卸除装置

您可以將裝置從儀表板中卸除。

1 拆開前面板。
2 使用拆卸工具取出装置。

9 產品資訊

備註

·產品資訊可在未通知狀下修改。

電源供應 12VDC(11V-16V),負極接地

保險絲 15A

適用的揚聲器 4至8Ω組抗

最大輸出功率 50W× 4 聲道

連續輸出功率 22W× 4 RMS(4 10% T.H.D.)

前置擴大機輸出 2.5V電壓

Aux-in 等級 500mV

尺寸 (宽×高× 181.5×52×191.4公釐深)

重量 1.47公斤

收音機

頻率範圍-FM87.5-108.0MHz（自動搜尋中每個步驟是 100kHz 而手動搜尋中每個步驟是50kHz)

頻率範圍- 522 - 1620 KHz (9 kHz) AM(MW) 530 - 1710 KHz (10 kHz

可用敏感度 8 V -FM

可用敏感度 - 30 V

AM(MW) (S/N

= 20dB

相容的USB装置：

• USB 快閃記憶體：USB 1.1 Host，支援所有介面讀取速度 (1.1、2.0)
• USB 快閃播放機：USB 1.1 Host，支援所有介面讀取速度 (1.1、2.0)

記憶卡 (SD/SDHC)

支援的式：

• USB或記憶體檔格案式：FAT12、FAT16、FAT32
• MP3位元速率(資料速率)：32-320Kbps及變動位元速率
  WMAV4、V7、V8、V9(L1、L2)
• MP3取樣頻率：8-48kHz
• MP3 位元速率：8~320 (kbps)、變動位元速率
  WMA取樣頻率：32kHz、44.1kHz、48kHz
  WMA位元速率：32~192 (kbps)、變動位元速率
• 最多 8 厚的巢狀結構
  • 專輯/資料夾數目：CD上限為99，USB或記憶體上限為99
  曲目/標題/資料數目：CD上限為999（取決於專輯數目），USB或記憶體上限為999
• ID3 tag v2.0 或更新版本不支援的式：
• 空白專輯：空白專輯指未包含MP3/WMA檔的專輯，而且不會顯示在螢幕的專輯。
• 不支援的檔格案式會跳過。例如Word文件(.doc)或副檔名為.dlf的MP3檔案會略過不顯示。
• AAC、WAV、PCM音訊檔案
• 受到 DRM 保護的 WMA 檔案 (.wav、.m4a、.m4p、.mp4、.aac)
  -無失真格式的WMA檔案

10 疑難排解

注意

·請勿打開產品外殼。

為維持有效的保固，請勿自行嘗試修理系統。

如果您在使用本產品時發生任何問題，請在送修前先行檢查下列項目。如果問題仍未解決，請造訪飛利浦網站 (www.philips.com/support)。聯絡飛利時，請先準備好您的產品、型號編號與序號。

無電源或聲音。

·汽車引擎未開啟。開啟汽車引擎。
·纖線連接不正確。檢查連接。
·保險絲被燒斷。更換保險絲。
- 音量偏低。 調整音量。
·如果以上解決方法仍無法解決問題，請按RESET按鈕。
- 檢查播放的曲目格式是否相容。

廣播中出現雜訊。

·訊號太弱。選擇其他訊號較強的電台。
- 檢查汽車天線的連接。
·將廣播從立體聲變更為單聲道。

無法播放光碟

• 請檢查放入光碟時，封面是否朝上。
• 請使用超細纖維的清潔布，以直線方向由中央到邊緣擦拭光碟。

• 光碟片可能有問題。請播放別張光碟。

• 請檢查 CD 是否為已經結的 CD/CD-R/CD-RW。
  ·請檢查該CD是否為受版權保護技術編碼之CD。

CD 跳軌

• 請檢查 CD 是否損壞或髒污。
• 確定已停用隨機播放模式。

無法退出光碟

·按住 ▲。

預設電台遺失。

·電池纖線連接不正確。請將電池纖線連接到電池正極。

螢幕顯示ERR-12

• USB資料錯誤。檢查USB裝置。

11 詝彙表

M

MP3

具有聲音資料壓縮系統的檔格案式。MP3是Motion Picture Experts Group1（或MPEG-1)Audio Layer3的縮寫。如果使用MP3格式，一張CD-R或CD-RW大約可以包含比一般CD多10以上的資料。

S

SD Secure Digital。具有快閃記憶體的記憶卡類型。

SDHC

Secure Digital Highcapacity (SDHC) 是一種採用 SDA 2.00 規的快閃記憶卡。SDA 2.00 規可讓 SD 記憶卡達到更高的容量 (從 4GB 到 32GB)，並且持續提升。

W

WMA (Windows Media Audio)
Microsoft 所擁有的音訊格式，這是 Microsoft Windows Media 技術的一部分。包括 Microsoft Digital Rights Management 工具、Windows Media Video 編碼技術和 Windows Media Audio 編碼技術。

部件名称 Name of the Parts	有毒有害物质或元素 Hazardous/toxic Substance
	铅 (Pb, Lead)	汞(Hg, Mercury)	镉(Cd, cadmium)	六价铬(Chromium 6+)	多溴联苯(PBB)	多溴二苯醚(PBDE)
Housing 外壳	○	○	○
DVD/CD loader DVD/CD光盒	×	○	○
LCD Panel 液晶面板	×	×	○	○	○	○
PWBs 电路板组件	×	○	○
Accessories (Remote control & cables) 附件（遥控器，电源线，连接线）	×	○	○
Batteries in Remote Control (ZnC) 遥控器电池	×	○	○

○：表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求以下。
O: Indicates that this toxic or hazardous substance contained in all of the homogeneous materials for this part is below the limit requirement in SJ/T11363 - 2006.

×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363 - 2006 标准规定的限量要求。

X: Indicates that this toxic or hazardous substance contained in at least one of the homogeneous materials used for this part is above the limit requirement in SJ/T11363 - 2006.

环保使用期限 Environmental Protection Use Period

This logo refers to the period ( 10 years )

电子信息产品中含有的有毒有害物质或元素在正常使用的条件下不会发生外泄或突变，电子信息产品用户使用该电子信息产品会对环境造成严重污染或对其人身、财产造成严重损害的期限。

This logo refers to the period ( 10 years ) during which the toxic or hazardous substances or elements contained in electronic information products will not leak or mutate so that the use of these [substances or elements] will not result in any severe environmental pollution, any bodily injury or damage to any assets.
