SC-BTT400 - Système home cinéma PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Marque	PANASONIC
Modèle	SC-BTT400
Type de produit	Système home cinéma Blu-ray Disc™
Dimensions (L × H × P)	460 mm × 47,7 mm × 265,4 mm
Poids	Environ 2,4 kg
Alimentation	AC 220 V à 240 V, 50 Hz
Consommation électrique	Environ 80 W (fonctionnement), environ 0,1 W (veille)
Puissance de sortie totale RMS	1000 W (Avant 160 W × 2, Centrale 160 W, Surround 160 W × 2, Caisson de basse 200 W)
Formats de disques pris en charge	BD-Vidéo, BD-RE, BD-R, DVD-Vidéo, DVD-R/RW/R DL, +R/+RW/+R DL, CD audio, CD-R/RW
Médias externes	Carte mémoire SD (SD/SDHC/SDXC), clé USB, iPod/iPhone (via port USB)

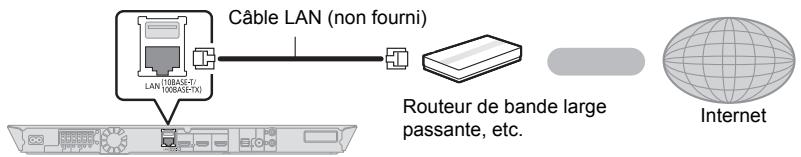

Connectivité réseau	Ethernet 10BASE-T/100BASE-TX, Wi-Fi via adaptateur sans fil optionnel (DY-WL5)
Sorties vidéo	1 prise HDMI AV OUT (ARC)
Entrées audio	1 AUX (analogique), 1 audio numérique optique
Radio	Tuner FM avec 30 présélections
Fonctions réseau	VIERA Connect, DLNA client, mise à jour du firmware en ligne
Entretien et nettoyage	Chiffon doux et sec. Nettoyage de la lentille avec RP-CL720AE (vendu séparément)
Type de laser	Classe 1 (longueurs d'onde : 790 nm CD, 660 nm DVD, 405 nm BD)
Sécurité	Ne pas exposer à l'eau, ne pas obstruer la ventilation, ne pas ouvrir le boîtier
Accessoires fournis	Télécommande, piles, cordon d'alimentation, câble d'enceintes, antenne FM, étiquettes, CD-ROM d'instructions

FOIRE AUX QUESTIONS - SC-BTT400 PANASONIC

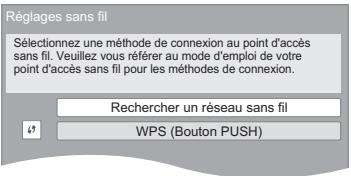

Comment connecter le système au réseau Wi-Fi ?

Le modèle SC-BTT400 nécessite l'adaptateur LAN sans fil optionnel DY-WL5 (vendu séparément). Branchez-le sur le port USB arrière, puis accédez au menu Réglage facile du réseau depuis l'écran d'accueil. Suivez les instructions pour rechercher votre réseau et saisir la clé de cryptage si nécessaire.

Quels types de disques peut lire ce système ?

Il lit les BD-Vidéo, BD-RE, BD-R, DVD-Vidéo, DVD-R/RW/R DL, +R/+RW/+R DL, CD audio et CD-R/RW. Les DVD doivent porter le code région 2 ou ALL et les Blu-ray le code région B.

Comment mettre à jour le firmware ?

Connectez le système à Internet (câble ou Wi-Fi avec l'adaptateur). L'appareil vérifie automatiquement les mises à jour. Si disponible, un message apparaît. Allez dans Autres > Configuration > Système > Mise à jour du firmware et sélectionnez 'Mettre à jour maintenant'. Ne débranchez jamais pendant la mise à jour.

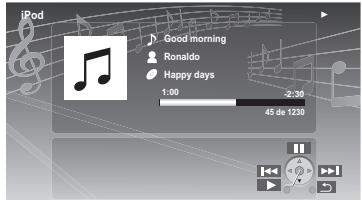

Puis-je connecter un iPod/iPhone sans fil ?

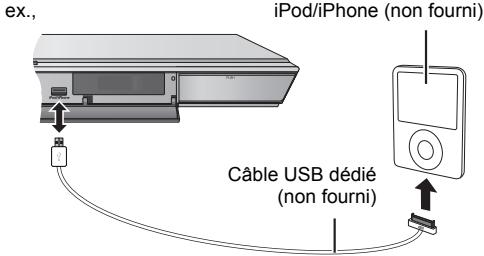

L'iPod/iPhone se connecte via un câble USB sur le port avant (tous modèles) ou sur la station d'accueil (pour les modèles SC-BTT560/500). Sur le SC-BTT400, utilisez uniquement le port USB. La batterie se recharge lorsque l'appareil est allumé.

Que faire si le son est déformé ou saccadé ?

Vérifiez d'abord que les câbles d'enceinte sont correctement branchés et que la polarité n'est pas inversée (fil de couleur correspondant à la borne). Ensuite, dans le menu Audio, réglez Dolby D/Dolby D+/Dolby TrueHD sur PCM si l'équipement connecté ne décode pas ces formats. Pour les sources stéréo, activez Surround virtuel 7.1 can. via le bouton SURROUND.

Comment utiliser la fonction VIERA Link ?

Assurez-vous que 'VIERA Link' est réglé sur Oui dans Configuration > Système. Connectez le téléviseur Panasonic compatible via un câble HDMI. Si le téléviseur est éteint et que vous allumez le home cinéma, le téléviseur s'allume automatiquement. Utilisez la télécommande du téléviseur pour contrôler la lecture.

Comment nettoyer la lentille du lecteur Blu-ray ?

Utilisez un nettoyeur de lentille spécifique RP-CL720AE (vendu séparément). Suivez les instructions fournies avec le nettoyeur. N'utilisez jamais de coton-tige ou de liquides, car cela pourrait endommager la lentille.

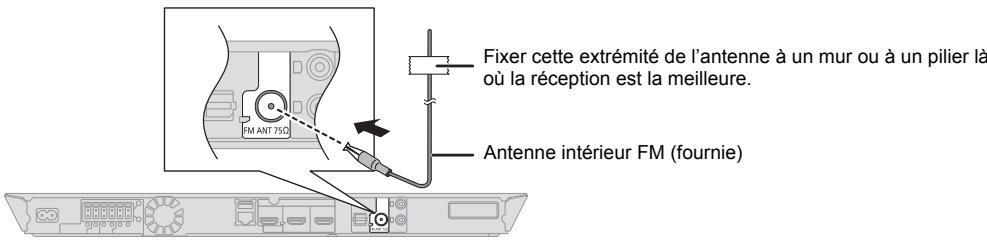

Puis-je écouter la radio sans antenne ?

L'antenne FM intérieure est fournie. Branchez-la sur la prise FM ANT à l'arrière. Pour une meilleure réception, utilisez une antenne extérieure FM (non fournie). Les stations peuvent être mémorisées automatiquement ou manuellement.

Comment visionner des contenus 3D ?

Connectez le système à un téléviseur 3D via un câble HDMI High Speed. Insérez un disque BD-Vidéo 3D. Dans le menu Réglages 3D (accessible via la touche OPTION), sélectionnez le type de sortie adapté (par ex. 'Original' ou 'Côte à côte'). Portez des lunettes 3D compatibles avec votre téléviseur.

Le code 'F76' s'affiche, que faire ?

Le code 'F76' indique un problème de connexion des enceintes ou une surchauffe. Vérifiez que les câbles d'enceinte sont bien branchés et non court-circuités. Si l'appareil est chaud, attendez 30 minutes dans un endroit bien ventilé. Si le problème persiste, débranchez l'alimentation quelques secondes puis rebranchez. Contactez le SAV si le code réapparaît.

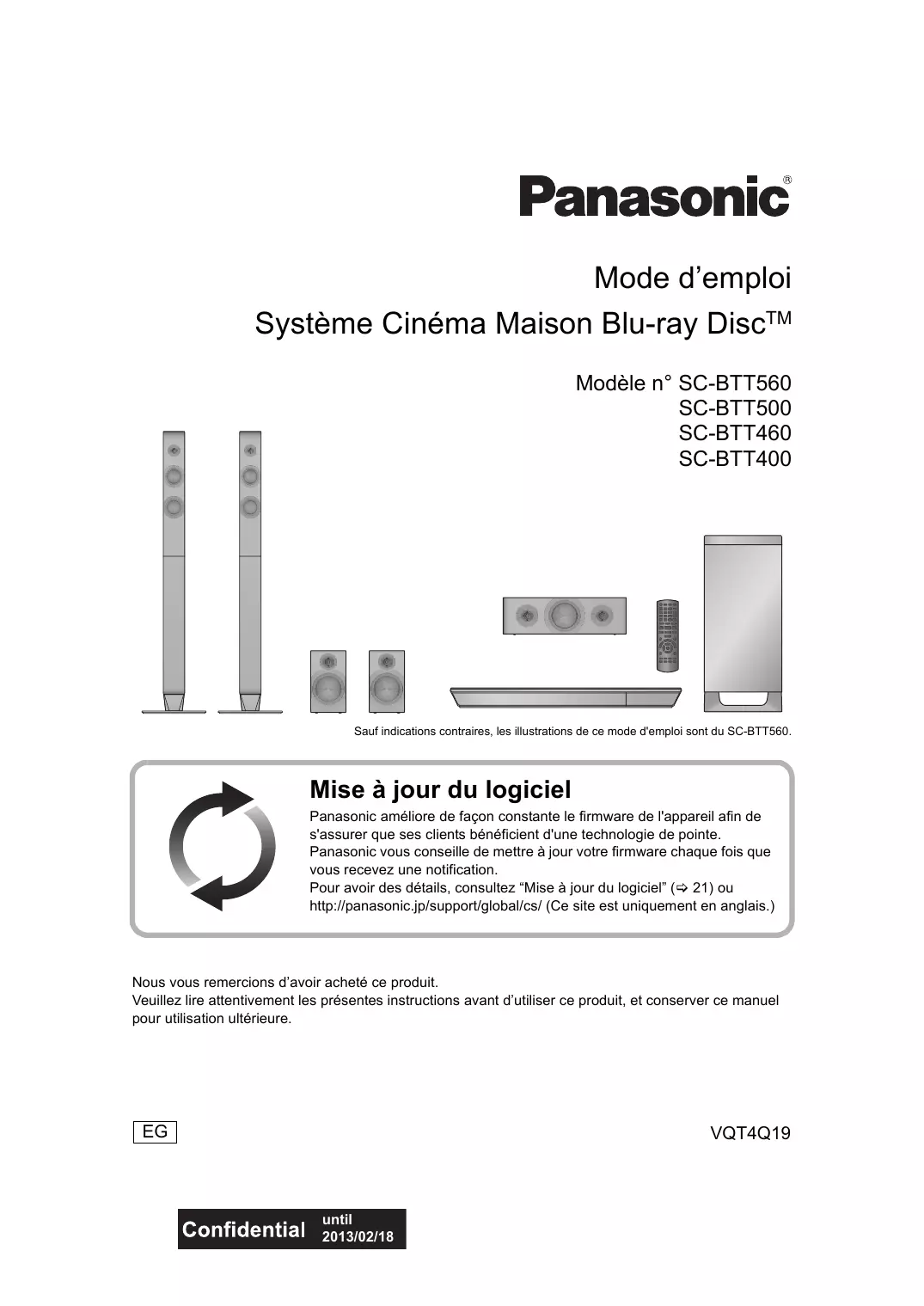

MODE D'EMPLOI SC-BTT400 PANASONIC

Système cinéma maison blu-ray disc™

Modèle n° SC-BTT560

SC-BTT500

SC-BTT460

SC-BTT400

Sauf indications contraires, les illustrations de ce mode d'emploi sont du SC-BTT560.

Mise à jour du logiciel

Panasonic améliore de façon constante le firmware de l'appareil afin de s'assurer que ses clients bénéficient d'une technologie de pointe.

Panasonic vous conseille de mettre à jour votre firmware chaque fois que vous recevez une notification.

Pour avoir des détails, consultez "Mise à jour du logiciel" (⇒ 21) ou http://panasonic.jp/support/global/cs/ (Ce site est uniquement en anglais.)

Nous vous remercions d'avoir acheté ce produit.

Veuillez lire attentivement les présentes instructions avant d'utiliser ce produit, et conserver ce manuel pour utilisation ultérieure.

Appareil

Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit.

• N'exposez pas cet appareil à la pluie, l'humidité, l'évaporation ou l'éboulement.
• Ne placez pas d'objets remplis d'eau, tels que des vases, sur l'appareil. Utiliser exclusivement les accessoires préconisés.
• Ne retirez pas les caches.
• Ne réparez pas l'appareil vous-même. Confiez l'entretien à un personnel qualifié.
• Ne laissez pas d'objets métalliques tomber dans cet appareil.
• Ne pas placer d'objets lourds sur cet appareil.

Cordon d'alimentation secteur

Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit.

Assurez-vous que la puissance du voltage fourni correspond au voltage inscrit sur l'appareil. - Branchez la prise secteur dans la prise électrique. - Ne pas tirer, plier ou placer des objets lourds sur le cordon. - Ne manipulez pas la prise avec les mains mouillées. - Tenez le corps de la prise secteur en la débranchant. N'utilisez pas de prise secteur ni de prise de courant endommagée.

La fiche secteur est le dispositif de déconnexion.

Installe cet appareil de sorte que la fiche secteur puisse être débranchée immédiatement de la prise de courant.

Petit objet

• Conservez la carte mémoire hors de portée des enfants afin qu'ils ne puissent pas l'avaler.
• Gardez les vis hors de portée des enfants, risque d'ingestion.

Appareil

• Ce appareil utilise un laser. L'utilisation de commandes ou de réglages ou l'exécution de procédures autres que celles spécifiées ici peut provoquer une exposition à des radiations dangereuses.
• Ne placez pas de sources de flammes vives telles que bougies allumées sur cet appareil.
• Cet appareil peut être perturbé par des interférences causées par des téléphones mobiles pendant l'utilisation. En présence de telles interférences, éloignez le téléphone mobile de cet appareil.
• Cet appareil est destiné aux climats tempérés.

Emplacement

Placez cet appareil sur une surface plane.

Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit.

• N’installez pas et ne placez pas cet appareil dans une bibliothèque, un placard ni dans un autre espace réduit. Assurez-vous que l’appareil est bien ventilé.
• Ne bouchez pas les ouvertures d'évaporation de cet appareil avec des journaux, nappes, rideaux ou objets similaires.
• N'exposez pas cet appareil directement aux rayons du soleil, à des températures élevées, à une humidité élevée ni à des vibrations excessives.

Enceinte

Utilisez uniquement les enceintes fournies. L'appareil principal et les enceintes fournies doivent être utilisés uniquement comme indiqué dans ce mode d'emploi. La non-observation des instructions peut endommager l'amplificateur et/ou les enceintes, et entraîner un risque d'incendie. Consultez un technicien qualifié en cas de dommages ou si vous remarquez un brusque changement de performance. Véillez à ne pas croiser (court-circuiter) ou inverser la polarité des câbles d'enceinte afin de ne pas endommager les enceintes. Tenez soigneusement l'enceinte lorsque vous la transportez pour éviter qu'elle tombe et cause des blessures.

• Vous risquez d'endommager vos enceintes et de réduire leur durée de vie si vous utilisez l'appareil avec un volume élevé de façon prolongée.
• Ne touchez pas la partie avant des enceintes. Tenez-les par les côtés.
• Placez les enceintes sur des surfaces planes, sûres. Pour éviter de se blesser en tombant ou de faire tomber l'enceinte, placez les câbles d'enceinte avec soin pour ne pas trébucher ou s'y accrocher.
• Ne montez pas sur les enceintes. Soyez prudents lorsque des enfants sont à proximité.

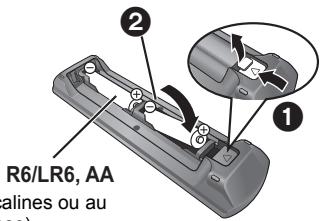

Piles

Manipulation de façon incorrecte les piles peut causer une fuite d'électrolyte ainsi qu'un incendie.

• Il y a un danger d'explosion si la pile n'est pas correctement replacée. Remplacez uniquement par le type recommandé par le fabricant.
• Pour jeter les piles, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.
• Ne mélangez pas d'anciennes et de nouvelles piles ou des piles de différents types.
• Ne chauffez pas et n'exposez pas les piles à une flamme.
• Ne laissiez pas la (les) pile(s) dans un véhicule exposé directement aux rayons du soleil pendant un long moment avec fenêtres et portières fermées.
• Ne pas démonter ou court-circuiter les piles.
• Ne rechargez pas des piles alcalines ou au manganèse.
• Ne pas utiliser des piles dont le revêtement a été enlevé.

Retirez les piles si vous n'avez plus l'intention d'utiliser la télécommande pendant une longue période. Rangez-les dans un endroit sec et frais.

Connexion LAN sans fil

Les limites suivantes sont établies concernant l'utilisation de cet appareil ou de l'adaptateur LAN sans fil. Vous devez être au courant de ces limites avant d'utiliser ces appareils.

Panasonic décline toute responsabilité en cas de dommage accidentel du au non respect de ces limites, ou à toute situation d'emploi ou d'inactivité de ces appareils.

• Les données transmises et reçues sur ondes radio peuvent être interceptées et contrôlées.
• Cet appareil et l'adaptateur de réseau local (LAN) sans fil contiennent des composants élémentaires délicats.

Veillez utiliser des dispositifs de la manière pour laquelle ils étaient destinés et suivez les points suivants:

• N'exposez pas ces appareils à des températures élevées ou aux rayons directs du soleil.
• Ne plez pas et ne soumettez pas ces appareils à des choses importantes.
• Gardez ces appareils à l'abri de l'humidité.
• Ne démontez pas ou ne modifiez d'aucune manière ces dispositifs.

Déclaration de conformité (DoC)

Par les générées, "Panasonic Corporation" déclare que ce produit est conforme aux critères essentiels et autres dispositions applicables de la Directive 1999/5/CE.

Les clients peuvent télécharger un exemplaire de la DoC originale concernant nos produits relevant de la Directive R&TTE sur notre serveur DoC:

http://www.doc.panasonic.de

Pour contacter un Représentant Autorisé:

Ce produit est destiné aux particuliers. (Catégorie 3)

Ce produit peut permettre de se connecter à un point d'accès Réseau local (LAN) sans fil de 2,4 GHz.

En cas d'élimination ou de cession de cet appareil

Cet appareil peut conserver les informations de réglage d'utilisateur. Si vous vous débarrassez de cet appareil en le jetant ou en le cédant, suivez la procédure du retour de tous les réglages de pré-réglage en usine pour effacer les réglages d'utilisateur. (⇒ 46, "Pour ramener tous les réglages sur leur valeur d'usine.") L'histoire de l'exploitation peut être enregistrée dans la mémoire de cet appareil.

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protégerr la santé humaine et l'environnement contre les effets potentiellément nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets peut être puni d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veillez vous renseigner directement auprès de votre détaillant ou de leur fournisseur.

Information relative à l'élimination des déchets dans les pays extérieurs à l'union européenne

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de leur distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre)

Le pictogramme représentant une poubelle sur roues barrée d’une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la directive relative au produit chimique concerné.

Liminaire d'utilisation du contenu copié non autorisé

Cet appareil adopte la technologie suivante pour la protection des droits d'auteur.

Avis cinavia

Ce produit utilise la technologie Cinavia pour limiter l'utilisation de reproductions illégales de certains films et vidéos disponibles dans le commerce et de leur bande sonore. Lorsqu'une utilisation illégale ou une reproduction interdite est détectée, un message s'affiche et la lecture ou la reproduction s'interrompt.

De plus amples informations sur la technologie Cinavia sont disponibles auprès du Centre d'information des consommateurs en ligne de Cinavia sur le site http://www.cinavia.com. Pour obtenir des informations supplémentaires par courrier sur Cinavia, envoyez votre demande avec votre adresse au : Centre Cinavia d'information des consommateurs, P. O. Box 86851, San Diego, CA, 92138, États-Unis.

Table des matières

Precautions 2

Prise en main

Contenu de l'emballage et accessoires 5

Entretien de l'appareil et des supports. 6

Support lisible. 7

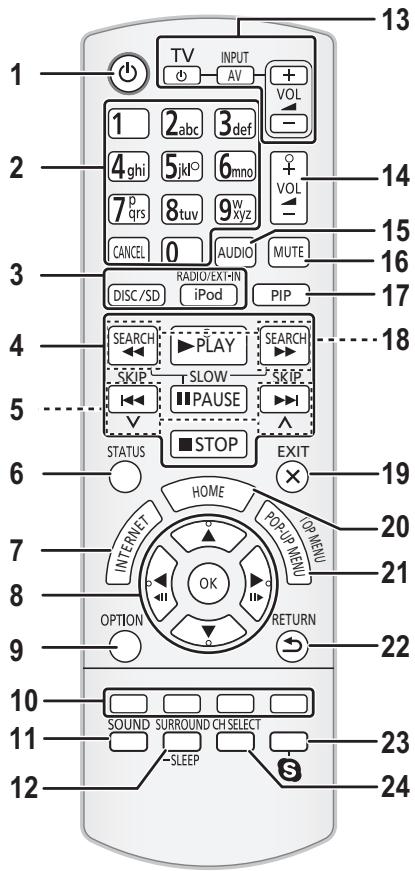

Guide de référence de la commande. 9

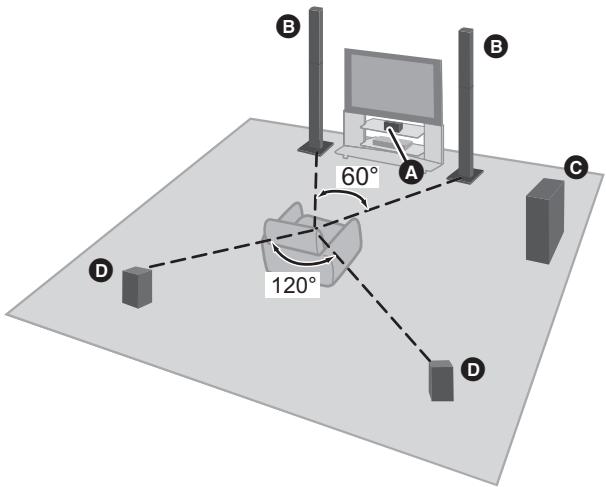

ÉTAPE 1: Positionnement 12

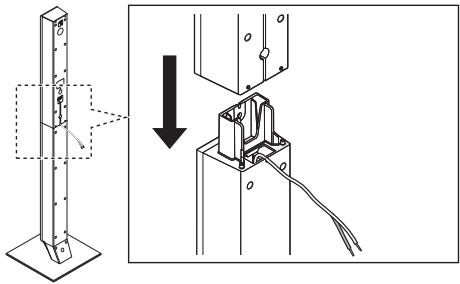

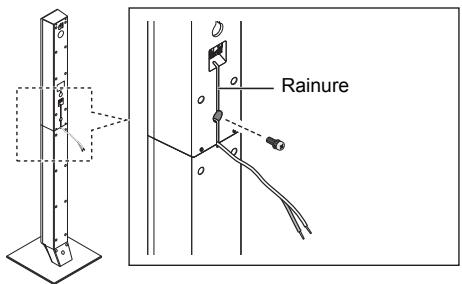

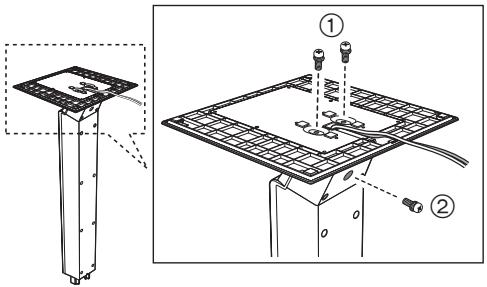

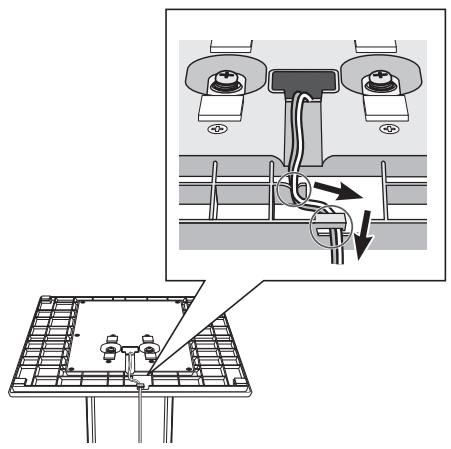

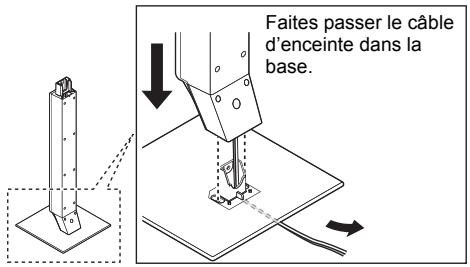

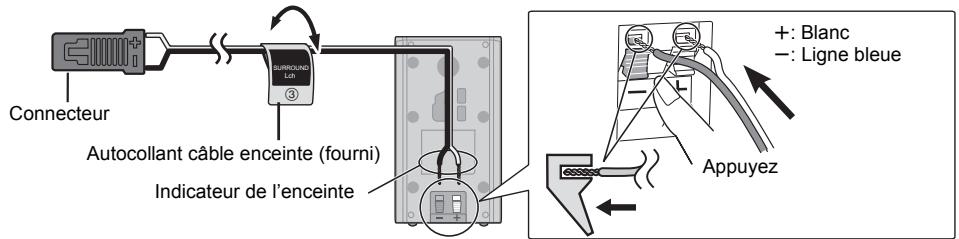

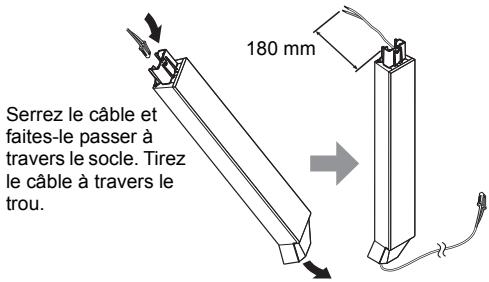

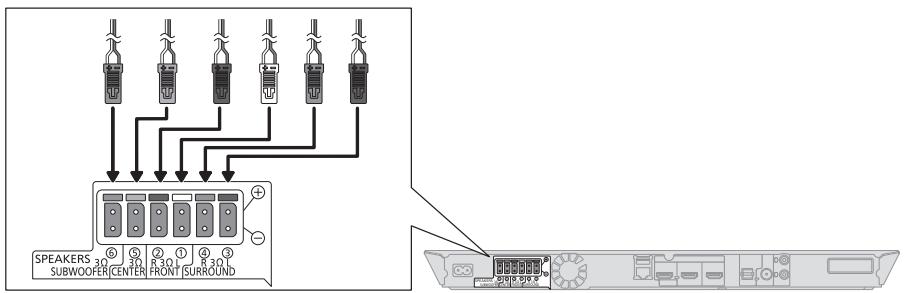

ÉTAPE 2: Préparation des enceintes. 13

ETAPE 3: Raccordements 15

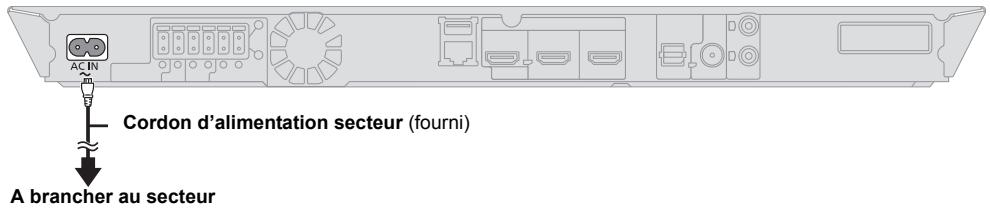

ETAPE 4: Connexion du cordon d'alimentation 19

ÉTAPE 5: Réglage 20

Pour introduire ou retirer un support 22

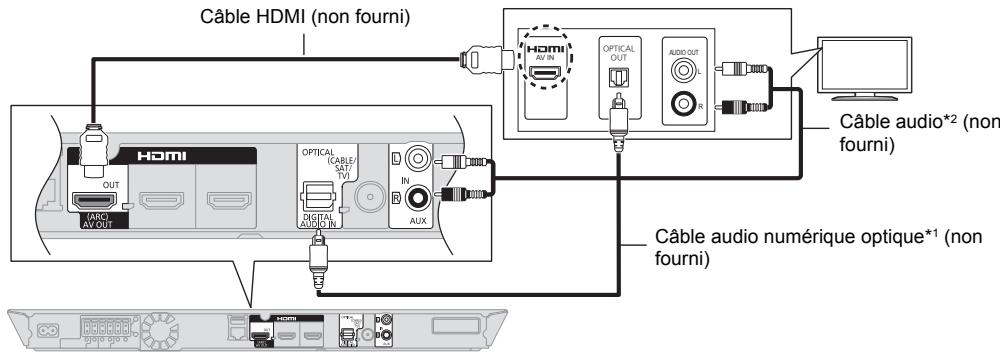

Bénéficiez du téléviseur avec les enceintes de l'appareil 22

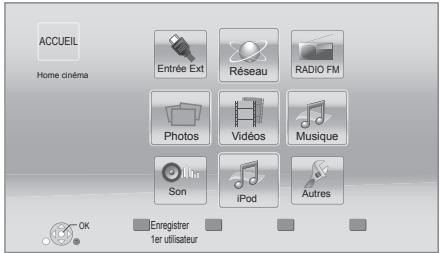

Menu ACCUEIL 23

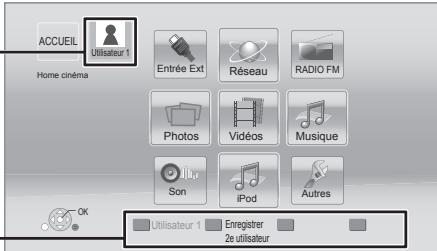

Mode multi-utilisateur 24

Lecture

Lecture 25

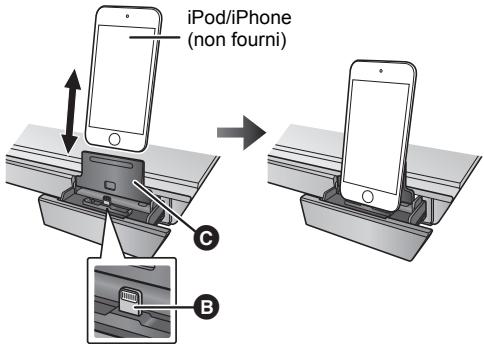

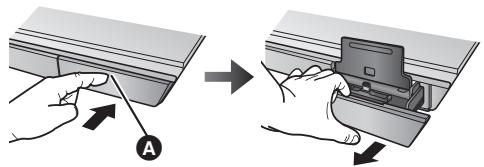

Utiliser l'iPod/iPhone 27

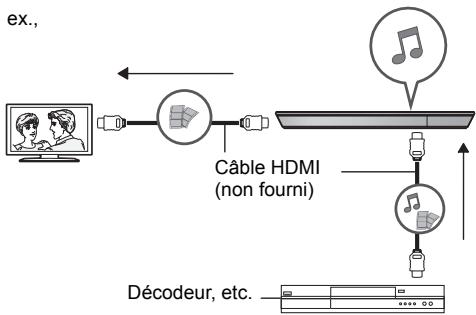

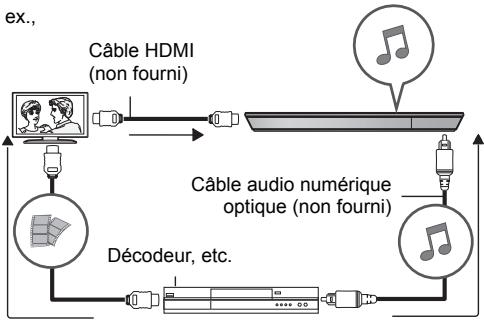

Pour profiter du téléviseur et du décodeur avec les enceintes de l'appareil 30

Écouter la radio 31

Fonctions avancées

VIERA Connect (Pour profiter du Service Réseau) 32

Fonction réseau domestique 33

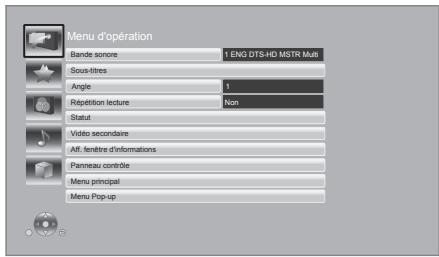

Menu Options. 34

Menu de réglage 37

-Paramétrages des enceintes 43

Pour changer les paramètres du son. 44

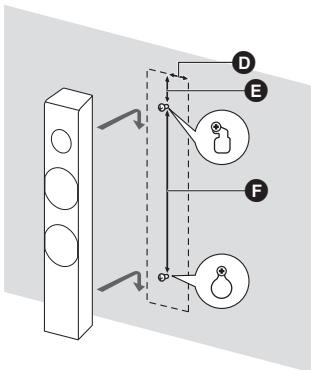

Option d'installation des enceintes 44

Référence

Guide de résolution des pannes 46

Messages. 50

Caractéristiques techniques. 52

Contenu de l'emballage et accessoires

Vérifiez le contenu de l'emballage et les accessoires fournis avant d'utiliser cet appareil.

Contenu de l'emballage

BTT560 Appareil principal (SA-BTT560)

FRONT

(SB-HF5600)

SURROUND

(SB-HS5600)

(Encentes)

(Supports)

(Bases)

(Cable

d'enceinte)

(Vis)

CENTER

(SB-HC5600)

SUBWOOFER

(SB-HW490)

BTT500 Appareil principal (SA-BTT500) FRONT

(SB-HF5000)

(Câble d'enceinte) SURROUND

(SB-HS5000)

CENTER

(SB-HC5000)

SUBWOOFER

(SB-HW190)

BTT460 Appareil principal (SA-BTT460)

FRONT

(SB-HF4800)

SURROUND

(SB-HS4000)

(Enceintes)

(Supports)

(Bases)

(Câble d'enceinte)

(Vis)

CENTER

SUBWOOFER

(SB-HC4000)

(SB-HW190)

BTT400 Appareil principal (SA-BTT400) FRONT

(SB-HF4000)

(Câble d'enceinte)

SURROUND (SB-HS4000)

CENTER

SUBWOOFER

(SB-HC4000)

(SB-HW190)

Accessoires

1 Télécommande (N2QAYB000729)

2 Piles pour la télécommande

1 Cordon d'alimentation secteur

1 Antenne intérieure FM

1 Feuilles d'étiquettes pour câbles d'enceinte

1 CD-ROM

• Les nombres de produits fournis dans ce manuel d'utilisation sont corrects à partir de décembre 2012. Cela peut être soumis à des changements.
• N'utilise pas de cordon d'alimentation avec d'autres appareils.
• Veuillez prendre note que les commandes et les composants, les éléments de menu etc. réels peuvent sembler légèrement différents des illustrations de ce mode d'emploi.

Entretien de l'appareil et des supports

Nettoyez cet appareil avec un chiffon doux et sec

• Ne jamais utiliser d'alcool, de diluant pour peintures ni de benzène pour nettoyer cette unité.
• Avant d'utiliser un chiffon chimiquement, lisez soigneusement les instructions fournies avec le chiffon.

La lentille de cet appareil

Nettoyeur pour lentille : RP-CL720AE

• Ce nettoyant de lentille peut ne pas être disponible à la vente dans tous les pays, par exemple il n'est pas disponible en Allemagne, veuillez consulter votre revendeur Panasonic pour être conseillé.
• Ce nettoyeur de lentilles est vendu spécifiquement pour DIGA, mais peut aussi bien être utilisé sur cet appareil.

Nettoyez les disques

FAITES

ÉVITEZ

Nettoyez avec un linge humide, puis essuyez jusqu'à ce qu'il soit sec.

Disques et informations relatives à la manipulation de la carte

• Tenir les disques par les bords pour éviter de les égratigner par inadvertance ou avec vos empreintes.
• Évitez de coller des étiquettes ou des autocollants sur les disques.
• N'utilisez pas des sprays nettoyants pour disques, de la benzine, des diluants, des liquides de protection contre l'électricité statique ou n'importe quel autre solvant.
• Enlevez toute poussière, eau, ou corps étranger des terminaux qui se trouvent sur le côté arrêté de la carte.
• N'utilisez pas les disques suivants:
• Les disques sont un adhesif exposé des autocollants ou étiquettes enlevés (disques loués, etc).
• Disques très affectés par la voilure ou la fissure.
• Des disques aux formes irrégulières, s'apparentant au cœur.

Support lisible

Appareil	Marquage sur disque	Types d'appareil	Format des contenus
BD	Blu-rayDisc	BD-Video	Vidéo
		BD-RE	Vidéo, JPEG, MPO
		BD-R	Vidéo, MKV
DVD	DVDVIDEO	DVD-Video	Vidéo
	R4.7	DVD-R	Vidéo, AVCHD, MKV, JPEG, MPO, FLAC, MP3, WAV
	RDL	DVD-R DL
	R W	DVD-RW	Vidéo, AVCHD
	-	+R/+RW/+R DL
CD	COMPACT DISC DIGITAL AUDIO	CD musicaux	[CD-DA] musicaux
	-	CD-R CD-RW	MKV, JPEG, MPO, FLAC, MP3, [CD-DA] musicaux, WAV
SD	SD	Carte mémoire SD (de 8 Mo à 2 Go) Carte mémoire SDHC (de 4 Go à 32 Go) Carte mémoire SDXC (48 Go, 64 Go) (Compatible avec les types mini et micro)	AVCHD, AVCHD 3D, MP4, MPEG2, JPEG, MPO
USB	-	Dispositif USB (jusqu'à 2 To)	MKV, MP4, MPEG2, JPEG, MPO, FLAC, MP3, WAV

• Voir page 8 et 53 pour de plus amples informations sur les types de contenus qui peuvent être lus.

Impossible de dire les disques

DVD-RAM CD Super Audio CD de Photos DVD-Audio - CD Video et CD Super Video Disques WMA DivX HD DVD

BD-viseo

Cet appareil peut lire des disques BD-Viséo prenant en charge le code région "B". Exemple:

Dvd-video

Cet appareil peut lire des disques DVD-Video prenant en charge le numéro de région "2" ou "ALL". Exemple:

Finalisation

Les DVD-R/RW/R DL, +R / +RW / +R DL et CD-R/RW enregistrés par un graveur, etc. doivent être finalisés par le graveur pour êtrelus sur cet appareil. Veuillez consulter les instructions du graveur.

BD-viseo

Cet appareil peut décoder un audio à début binaire élevé (Dolby® Digital Plus, Dolby® TrueHD, DTS-HD High Resolution Audio et DTS-HD Master Audio) adopté par le BD-Viséo.

• Des photos en 3D et des photos 3D peuvent être visionnées si cet appareil est connecté à un téléviseur prenant en charge la 3D à l'aide d'un câble HDMI High Speed.
• La 3D peut être appréciée comme de la 3D virtuelle. (⇒ 37)

CD musicaux

Le fonctionnement et la qualité sonore des CD qui n'obéissent pas aux caractéristiques CD-DA (contrôle de copie des CD, etc.) ne peuvent être garantis.

Cartes SD

• Les cartes miniSD, microSD, microSDHC et microSDXC peuvent être utilisées, mais il faut se servir d’une carte adaptatrice. Elles sont généralement livrées avec de telles cartes. Si tel n’est pas le cas, ce sera au client de s’en procurer une.
• Pour protéger les contenus de la carte, déplacer l'onglet de protection

d'enregistrement (sur la carte SD) sur "LOCK".

• Cet appareil est compatible avec les cartes mémoires SD qui répondent aux specifications de carte SD de formats FAT12 et FAT16, de même que les Cartes mémoires SDHC en format FAT32 et les Cartes mémoires SDXC en exFAT.
• Si la carte SD est utilisée avec des ordinateurs ou des appareils incompatibles, les contenus enregistrés peuvent être effacés en raison du formatage de la carte, etc.
• La mémoire réellement utilisable est légèrement inférieure à la capacité de la carte.

Clé USB

• Cet appareil ne garantit pas la connexion avec tous les dispositifs USB.
• Cet appareil ne prend pas en charge le chargement des dispositifs USB.
• Les systèmes fichiers FAT12, FAT16, FAT32 et NTFS sont pris en charge. Cet appareil supporte une clé USB2.0 à Haute Vitesse.
• Cet appareil peut prendre en charge un DD formaté en FAT32 et NTFS.

Certains types de DD pourraient avoir besoin d'utiliser son bloc d'alimentation externe.

Les disques enregistrés en mode DR avec des graveurs de disques Blu-ray Panasonic ne peuvent pas être lus convenablement, audio, etc.

• Dans certains cas, la lecture du support ci-dessus pourrait être impossible en raison du type de support, de la condition de l'enregistrement, de la méthode d'enregistrement et de la manière selon laquelle les fichiers ont été créés.
• Les produits du disque peuvent contrôler la manière dont les disques sont lus. Ainsi, vous pouvez ne pas toujours être en mesure de contrôler la lecture tel que décrit dans les générales consignes d'utilisation. Veillez donc attentivement aux instructions relatives à l'utilisation du disque.

Utiliser la télécommande

Insérez-les de telle sorte que les pôles (+ et -) correspondent à ceux de la télécommande.

(Piles alcalines ou au manganèse)

Pointez-le vers la cellule de réception du signal de commande à distance sur cet appareil. (⇒ 10)

1 Allumez et éteignez l'appareil 2 Sélectionnez les numéros des titres etc./Saisissez les numéros ou les caractères [CANCEL]: Annuler 3 Sélectionnez la source 4 Touches de commande de la lecture de base ( 25) 5 Sélectionnez les stations radio préprogrammées (⇒ 31) 6 Affichez les messages d'état ( 26) 7 Affichez l'écran d'accueil du VIERA Connect ( 32) 8 [▲,▼,◀,▶]: Déplacez le surbrillance pour la sélection

[OK]: Confirme la sélection

(▲II)(II): Lecture image par image (⇒ 25)

Affichez le menu OPTION (⇒ 34)

10 Boutons de couleur (rouge, vert, jaune, bleu) Utilisés pour divers usages selon l'affichage 11 Règle le Mode Son (⇒ 44) 12 Sélectionnez les effets son ambiophoniques (⇒ 44) / régglez le retardateur de voirie

① Maintenez appuyé [-SLEEP]. ② Pendant que "SLEEP ××" est affiché, appuyez sur [-SLEEP] plusieurs fois pour sélectionner la durée (en minutes).

• La sélection du retardateur peut aller jusqu'à 120 minutes.
• Sélectionnez "OFF" pour annuler la configuration. Pour confirmer la durée restante, appuyez et maintenez de nouveau la touche.

13 Boutons de commande du téléviseur

[TV]: Allumez puis éteignez le téléviseur

[AV, INPUT]: Passez sur l'entrée sélectionnée

[-VOL] : Réglez le volume

14 Reglez le volume de l'unité principale 15 Sélectionnez l'audio (⇒ 25) 16 Désactivez le son

• "MUTE" clignote sur l'afficheur de l'appareil, pendant que la fonction est active.
• Pour annuler, appuyez de nouveau sur la touche ou réglez le volume.
• La fonction muet est annulée si l'appareil est éteint.

17 Activez/désactivez l'image secondaire (image incrustée) 18 Sélectionnez les stations radio manuellement ( 31) 19 Quitter l'écran du menu 20 Affichez le menu de ACCUEIL ( 23) 21 Affiche le Menu Pop-up/Menu principal ( 26) 22 Revenez à l'écran précédent 23 Démarrez une communication vidéo (⇒ 32) 24 Sélectionnez le canal de l'enceinte (⇒ 44)

1 Interrupteur veille/marche (O/I) ( 20)

Appuyez pour commuter l'appareil de l'état allumé à l'état de veille et inversement. En mode veille, l'appareil consomme encore une petite quantité d'électricité.

2 Ouvrez ou fermez le plateau disque (→ 22) 3 Réglez le volume de l'unité principale 4 Plateau disque 5 BTT560 BTT500

Arrêt (→ 25)

6 BTT560 BTT500 Démarrez la lecture ( 25) 7 Fente carte SD ( 22) 8 Port USB ( 22,28) 9 Capteur de signal de la télécommande Distance: dans approx. 7 m. Angle: Approx. haut et bas, gauche et droite 10 Affichage 11 BTT560 BTT500 Station d'accueil pour iPod/iPhone ( 28)

Appareil principal (arrière)

BTT560 BTT500

BTT460 BTT400

1 Prise AC IN ( 19) 2 Prises enceinte ( 15) 3 Ventilateur de refroidissement 4 Port LAN ( 18) 5 Port USB ( 18,32) 6 Prise HDMI AV OUT (ARC) ( 16,17)

7 BTT560 BTT500 Prise HDMI1 IN (CABLE/SAT) ( 17) 8 BTT560 BTT500 Prise HDMI2 IN ( 17) 9 Prise DIGITAL AUDIO IN ( 16,17) 10 Prise antenna radio FM ( 16) 11 Prise AUX ( 16) 12 BTT560 BTT500

Station d'accueil de l'émetteur numérique pour système sans fil

Pour une disposition optimale

Placez les enceintes avant, centrale et ambiphoniques à environ la même distance de la position d'assise.

• Ajustez le volume en utilisant la fonction de temporisation si la distance entre chaque enceinte et la position asse n'est pas égale. (⇒ 43)

ex: BTT560

• Posez-la sur une étagère ou un chevalet pour ne pas interférer avec les différents capteurs du téléviseur (éclairage ambiant, etc.). Les vibrations causées par l'enceinte peuvent perturber les images si elle est posée directement sur le téléviseur.

Enceintes avant Caisson de basse D Enceinte surround

• Placez les enceintes à la même hauteur ou plus haut que le niveau de l'oreille.

• Gardez vos enceintes à au moins 10 mm du système pour éviter les parasites générés par la résonance.
• Si vous placez les enceintes trop près du sol, des murs ou des coins, cela peut se traduire par des basses excessives. Couvrez les murs et les fenêtres au moyen de rideaux écais.
• Pour l'installation murale en option, voir page 44.

Profitez de l'enceinte surround sans fil

Utilisez le système sans fil optionnel de Panasonic (SH-FX71).

Mettez à jour le système à 7.1 canaux

L'appareil principal est conçu pour bénéficier du son surround sur 7.1 canaux. Il est possible d'obtenir un effet cinéma encore plus vraisemblable avec une connexion sans fil.

Équipement nécessaire:

• Système sans fil (SH-FX71) 2 systèmes optionnels
• 2 enceintes supplémentaires [impédance: 3 Ω à 6 Ω, Alimentation enceinte: 100 W (Min)]

• Pour plus de détails, reportez-vous au mode d'emploi du SH-FX71. L'indicateur WIRELESS LINK s'allume en vert lorsque cet appareil et SH-FX71 sont connectés sans fil. Vérifiez également l'état de la liaison si vous appuyez et maintenez le [SOUND] de cet appareil. Lorsque WIRELESS LINK est allumé, l'afficheur d'appareil principal montre le message, "WIRELESS SPEAKERS LINKED".

5 Vissez la vis (fournie) fermement.

• Approuvé sur câble pour l'insérer dans la rainure.

• Pour empêcher toute dégradation ou rayure, effectuez l'assemblage sur une pièce de tissu sans asperités.

Pour connecter les câbles de l'enceinte

Collez l'étiquette du câble de l'enceinte (fournie) et connectez les câbles d'enceinte aux enceintes.

• BTT560 BTT500 Pour connecter les enceintes avec le système sans fil SH-FX71 en option ( 12), utilisez les câbles d'enceinte fournis avec le SH-FX71.

Enceinte surround

Autocollant câble enceinte	Connecteur
① FRONT Lch ①	Blanc
② FRONT Rch ②	Rouge
③ SURROUND Lch ③	Bleu
④ SURROUND Rch ④	Gris
⑤ CENTER ⑤	Vert
⑥ SUBWOOFER ⑥	Violet

Eteignez tous les appareils avant le branchement et lisez le mode d'emploi approprié.

Ne connectez pas le fil d'alimentation CA tant que toutes les autres connexions n'ont pas été effectuées.

Connexion de l'enceinte

Connectez les câbles de l'enceinte aux prises de la même couleur.

Connexion à un téléviseur

• Utilisez des câbles HDMI Haut débit compatibles ARC. Des câbles HDMI non-conformes ne peuvent être utilisés. Nous vous conseillons d'utiliser un câble HDMI de Panasonic. Pour retransmettre un signal en 1080p, veillez utiliser des câbles HDMI de 5,0 mètres ou moins.
• Le son sera produit par les enceintes si "Non" est sélectionné dans "Sortie audio HDMI". (⇒ 39)

Son du téléviseur

• Pour retransmettre le son du téléviseur par les enceintes de cet appareil, vous devez commuter le sélecteur. (⇒ 22)

• Après avoir effectué la connexion audio numérique, effectuez la configuration la mieux adaptée au son de votre équipement numérique. (⇒ 39)

Si la prise HDMI du téléviseur est étiquetée “HDMI (ARC)”, la connexion par câble audio optionnel n'est pas nécessaire. Il est aussi possible d'utiliser un câble audio au lieu du câble audio optionnel. Dans ce cas, connectez la prise AUX à l'appareil principal avec la prise de sortie audio sur le téléviseur.

Qu'est-ce que ARC?

ARC est l'abréviation de Audio Return Channel, aussi appelé HDMI ARC. Cette caractéristique permet au système Home Cinéma de recevoir et de reproduire le son du téléviseur à travers un seul câble HDMI sans autre raccordement supplémentaire.

Connexion antenna FM

• Utilisez une antenne extérieure FM si la réception radio est médiocre.

BTT560 BTT500 si les appareils connectés possèdent une prise HDMI

ex.

Même si ce système est en mode veille, le son et/ou le signal vidéo provenant du dispositif connecté à la prise HDMI1 IN (CABLE/SAT) ou HDMI2 IN sera envoyé vers le téléviseur connecté à la prise HDMI AV OUT (Le son ne sera pas reproduit par ce système). Même lorsque l'appareil est en mode veille, vous pouvez changer l'entrée du signal HDMI1 IN (CABLE/SAT) ou HDMI2 IN en appuyant sur [EXT-IN] de la télécommande.

Si les appareils connectés ne possèdent pas de prise HDMI

ex.

Connexion au réseau

Ces services peuvent être utilisés quand cet appareil est connecté à un réseau à large bande passante.

Le logiciel peut être mis à jour ( 21) - Vous pouvez profiter de BD-Live (⇒ 26) - Vous pouvez profiter de VIERA Connect (⇒ 32) - Vous pouvez accéder à un autre appareil (Réseau domest.) ( 33)

BTT560 BTT500

Cet appareil prend en charge Wi-Fi Direct™ et peut effectuer une connexion sans fil vers un dispositif sans fil sans l'aide d'un routeur. Vous pouvez utiliser cette fonction pour bénéficier de la fonctionnalité Réseau Domestique, etc. L'accès Internet n'est pas possible pendant une connexion via Wi-Fi Direct™. (⇒ 33, 40)

Pour de plus amples détails sur la méthode de connexion, consultez les instructions fournies avec l'appareil connecté.

Connexion LAN sans fil

Cet appareil possède le Wi-Fi® intégré et peut être connecté à un routeur sans fil.

Routeur de connexion sans fil, etc.

Internet

BTT460 BTT400

Pour la fonction sans fil, connectez l'adaptateur de réseau local (LAN) sans fil DY-WL5 (en option). Seul le modèle DY-WL5 peut être utilisé.

Lire attentivement le mode d'emploi du DY-WL5 lors de son utilisation.

Routeur de connexion sans fil, etc.

Internet

• Pour des informations à jour sur la compatibilité de votre routeur sans fil, consultez l'adresse http://panasonic.jp/support/global/cs/ (Ce site est uniquement en anglais.)
• Cet appareil n'est pas compatible avec les réseaux LAN sans fil publics fournis dans les aéroports, gares, cafés etc.
• Consultez la page 2 pour les précautions à prendre avec la connexion au réseau local (LAN) sans fil.

Câble de connexion LAN

• Utilisez des câbles LAN droits de catégorie 5 ou supérieure (STP) pour connecter les appareils périphériques.
• L'insertion d'un cable autre que le cable LAN dans la prise LAN peut endommager l'appareil.

Étape 4: connexion du cordon d'alimentation

Ne connectez qu'une fois que toutes les autres connexions sont terminées.

• Cet appareil consomme un peu d'énergie (⇒ 52) même lorsqu'il est éteint. Par souci d'économie d'énergie, l'appareil peut se déconnecter si vous ne l'avez pas utilisé pendant un long moment.

Réglage facile

Après avoir connecté votre nouveau home cinéma pour la première fois et en appuyant sur [D], un écran pour les réglages de base apparaitra.

Préparation

Allumez le téléviseur et sélectionnez l'entrée vidéo appropriée sur le téléviseur.

1 Appuyez sur [OK]. L'écran d'installation apparait. 2 Suivez les instructions à l'écran et appliquez les configurations.

• Vous pouvez réaliser ce réglage à tout moment en sélectionnant "Réglage facile" dans le menu Réglage. ( 41)
• Si cet appareil est connecté à un téléviseur Panasonic (VIERA) prenant en charge le HDAVI Control 2 ou ultérieur, à l'aide d'un câble HDMI, les informations de configuration du téléviseur comme le "Langue à l'écran" sont acquises par cet appareil.

Réglage facile du réseau

Après avoir complété le "Réglage facile", vous pouvez effectuer le "Réglage facile du réseau".

Sélectionnez "Cable" ou "Sans fil" puis appuyez sur [OK]. ex., BTT560 BTT500

Connexion "câblé

Suivez les instructions à l’écran pour effectuer la configuration de votre connexion.

Connexion "sans fil

Avant de commencer la configuration de la connexion sans fil

• Obtenez votre nom de Réseau (SSID).
• Si votre connexion sans fil est cryptée, assurez-vous de connaître votre clé de cryptage. BTT460 BTT400

Si "L'adaptateur LAN sans fil n'est pas connecté." est affiché, vérifie que l'adaptateur LAN sans fil est correctement branché. Ou bien, déconnectez-le et rebranchez-le. S'il n'y a peu changement à l'affichage, veuillez consulter votre revendeur pour être conseillé.

Sélectionnez "Recherche un réseau sans fil" ou "WPS (Bouton PUSH)" et pressé [OK], puis suivez les instructions à l'écran et appliquez les réglages.

WPS (bouton PUSH):

Si votre routeur sans fil prend en charge le WPS (Bouton PUSH), vous pouvez facilement effectuer la configuration en appuyant sur sa propre touche WPS.

ex.:

Le WPS (Wi-Fi Protected SetupTM) est une norme qui facilite les réglages liés à la connexion et à la sécurité des dispositifs LAN sans fil.

Appuyez sur la touche WPS ou sur la touche correspondante du routeur sans fil jusqu'à ce que le voyant commence à clignoter.

• Pour plus de détails, référez-vous au mode d'emploi du réseau sans fil.

② Appuyez sur [OK].

Recherche d'un réseau sans fil:

• Lorsque vous sélectionnez "Recherche un réseau sans fil", le réseau sans fil disponible s'affichera. Sélectionnez cette nombre de Réseau et appuyez sur [OK].
• Si votre nom de Réseau n'est pas affiché, cherchez de nouveau en appuyant sur la touche rouge de la télécommande.
• Le SSD furtif ne s'affichera pas si vous sélectionnez "Recherche un réseau sans fil". Saisissez manuellement en utilisant "Réglage manuel". Appuyez sur [HOME]

sélectionnez "Autres" puis appuyez sur [OK] ⇒ sélectionnez "Configuration" puis appuyez sur [OK] ⇒ sélectionnez "Réseau" puis appuyez sur [OK] ⇒ sélectionnez "Configuration réseau" puis appuyez sur [OK] ⇒ sélectionnez "Réglages sans fil" puis appuyez sur [OK] ⇒ sélectionnez "Réglage de la connexion" puis appuyez sur [OK] ⇒ sélectionnez "Réglage manuel" puis appuyez sur [OK]

• Si votre réseau sans fil est crypté, l'écran de saisie de la clé de cryptage s'affichera.

Saisissez la clé de cryptage de votre réseau.

• Consultez le mode d'emploi du concentrateur ou du routeur.
• Vous pouvez réaliser ce réglage à tout moment en sélectionnant "Réglage facile du réseau" dans le menu Réglage. (⇒ 40)
• Vous pouvez recomencer ces réglages individuellement en utilisant "Configuration réseau". (⇒ 40)
• N'utilisez pas cet appareil pour vous connecter à un réseau sans fil pour lequel vous ne possédez pas de droits d'utilisation.

Pendant les recherches automatiques dans un environnement de réseau sans fil, les réseaux de connexion sans fil (SSID) dont vous ne possédez pas les droits d'usage peuvent s'afficher. Cependant, l'utilisation de ces réseaux peut être considérée comme un accès illégal.

• Après les réglages de réseau de cet appareil, les réglages (niveau de cryptage, etc.) du routeur de connexion sans fil peuvent changer. Lorsque vous avez des problèmes pour mettre voir PC en ligne, effectuez des réglages de réseau sur votre PC conformément aux réglages du routeur sans fil.
• Veuillez prendre note que la connexion à un réseau sans cryptage peut entraîner la vue du contenu de la communication par des tiers parties, ou la fuite de données personnelles ou d'informations secrètes. "SSID:

Un SSID (Service Set IDentification) est un nom utilisé par un LAN de connexion sans fil pour identifier un réseau particulier. La transmission est possible si les SSID correspondent pour les deux appareils.

Le routeur sans fil compatible avec Wi-Fi Protected Setup™ peut avoir le symbole.

Reprogrammation de la télécommande

Si vous possédez plus d'un produit Panasonic et que la télécommande fonctionne avec les deux produits simultanément, vous devrez modifier le code de la télécommande afin de prévenir cette éventualité. (⇒ 42, "Télécommande")

Mise à jour du logiciel

À l'occasion, Panasonic édite un micrologiciel actualisé de cet appareil qui peut ajouter ou améliorer la manière de fonctionner d'un accessoire. Ces mises à jour sont disponibles gratuitement.

Cet appareil est en mesure de contrôler automatiquement les micrologiciels lorsqu'il est connecté à Internet par une connexion à bande passante.

Lorsqu'une nouvelle version de micrologiciel est disponible, l'écran suivant s'affiche.

Un nouveau firmware est disponible. Veillez à mettre à jour le firmware dans Configuration.

Pour mettre à jour le firmware. Appuyez sur [HOME]

selectionnez "Autres" puis appuyez sur [OK] ⇒ selectionnez "Configuration" puis appuyez sur [OK] ⇒ selectionnez "Système" puis appuyez sur [OK] ⇒ selectionnez "Mise à jour du firmware" puis appuyez sur [OK] ⇒ Sélectionnez "Mettre à jour maintainant" puis appuyez sur [OK]

NE DEBRANCHEZ PAS l'appareil de l'alimentation ou ne faites rien pendant la mise à jour.

Après avoir installé le micrologiciel, "FINISH" s'affichera sur l'écran de l'appareil. L'appareil se remettra en marche et l'écran suivant s'affichera.

Le firmware a été mis à jour. Version actuelle: x.xx

• Si le téléchargement sur cet appareil échoue ou si cet appareil n'est pas connecté à Internet, vous pouvez télécharger le dernier micrologiciel à partir du site Web suivant et le graver sur un CD-R pour mettre à jour le micrologiciel.

http://panasonic.jp/support/global/cs/

(Ce site est uniquement en anglais.)

Pour afficher la version de micrologiciel sur cet appareil. ( 42, "Informations sur la version du firmware")

• Le téléchargement prendra quelques minutes. Cela peut prendre plus longtemps ou ne pas fonctionner convenablement en fonction de l'environnement de connexion.
• Si vous ne pouvez pas contrôler la première version de micrologiciel, réglez "Vérification de la mise à jour auto." sur "Non". (⇒ 42)

Pour introduire ou retirer un support

ex., BTT560 BTT500

* (Pour les détails ⇒ 28)

Lorsque vous introduisez un support, assurez-vous que le bon côté est dirigé vers le haut. - Lorsque vous retirez la carte SD, appuyez au centre de la carte et tirez-la tout droit dehors. - Si vous connectez un produit Panasonic avec un câble de connexion USB, l'écran de réglage peut s'afficher sur l'équipement connecté. Pour de plus amples détails, consultez les instructions de l'équipement connecté. Utilisez le port USB à l'avant lorsque vous connectez un iPod/iPhone, une mémoire USB ou un DD USB. Le port USB sur le panneau arrière ne sert que pour les dispositifs suivants:

• Caméra de communication
• BTT460 BTT400

Adaptateur de réseau local (LAN) sans fil

Bénéficiez du téléviseur avec les enceintes de l'ordinateur

1. Raccordez le téléviseur et l'appareil principal. ( 16) 2. Appuyez plusieurs fois sur [EXT-IN] pour sélectionner le mode entrée externe approprié. ( 23)

Réduisez le volume du téléviseur à son minimum, puis réglez le volume de l'appareil principal.

Appuyez sur [AUDIO] plusieurs fois pour sélectionner le son. (M1, M2)

• Réglez "PCM fixe" (⇒ 39) sur "Non".
• Fonctionne uniquement avec Dolby Dual Mono.

• Vous ne pouvez pas modifier le type de son lorsque le téléviseur est connecté à cet appareil via la prise AUX.

Menu accueil

Les fonctions principales de cet appareil peuvent être gérées du menu ACCUEIL.

Préparation

Allumez le téléviseur et sélectionnez l'entrée vidéo appropriée sur l'ordinateur.

1 Appuyez sur [ɔ] pour allumer l'appareil. 2 Appuyez sur [, , , ] pour sélectionner l'élement et appuyez sur [OK]. - S'il y a d'autres éléments, repetez cette étape.

Entrée ext

Lorsque vous désirez que le son d’un dispositif externe provienne de cet appareil, sélectionnez le nom de la prise à laquelle est connecté le dispositif.

AUX	Prise AUX
ARC	Prise HDMI AV OUT (ARC)
Entrée Num.	Prise DIGITAL AUDIO IN
BTT560	Prise HDMI1 IN (CABLE/SAT)
BTT500	et/ou HDMI2 IN (⇒ 17)
Ent. HDMI1
Ent. HDMI2

Si le son provenant d'un téléviseur ou d'un écodeur est sélectionné, "(TV)" ou "(CABLESATELLITE)" s'affiche. ( 39)

Réseau

Service réseau	Affiche l'écran d'accueil du VIERA Connect (⇒ 32)
Réseau domest.	Client DLNA (⇒ 33)
	Rendu de medias (⇒ 33)

RADIO FM

(⇒ 31)

Vidéo/Photos/Musique

Disque	Lecture des contenus. (⇒ 25) • Si plusieurs contenus sont enregistrés, Sélectionnez les types des contenus ou les titres.
Carte SD
USB

Son

Sélectionnez la qualité du son (équaliser). (⇒ 36)

iPod

(⇒ 28)

Autres

Configuration	(⇒ 37)
Gestion carte SD	(⇒ 26)
Fond d'écran	Modifie l'arrêtre-plan du menu ACCUEIL.

Pour afficher le menu accueil

Appuyez sur [HOME].

• Les éléments à afficher peuvent varier en fonction du support.
• Si le sélecteur est commuté, cela peut prendre du temps de lire la vidéo et/ou l'audio sélectionné.
• Pour économiser de l'électricité, l'alimentation s'est automatiquement coupée si aucune touche n'est utilisée pendant environ 30 minutes lorsqu'aucune lecture n'est effectuée (par exemple pendant la pause, l'affichage du menu, l'affichage des photos, etc.).

Mode multi-utilisateur

Le Mode Multi-utilisateurs est une fonction qui permet de passer facilement entre plusieurs configurations.

Il est possible à 4 personnes au maximum d'utiliser

L'appareil en ayant chacune sa propre configuration.

Les paramètres suivants peuvent être personnalisés.

L'icône utilisateur - Le papier peint du menu ACCUEIL - Les paramètres du son et de l'image (⇒ 34, 37)

A Le nom et l'icône de l'utilisateur actuellement sélectionnés 3 Personnalisez un nouvel utilisateur et changez d'utilisateur à l'aide des boutons de couleur.

Personnalisation d'un nouvel utilisateur

1. Appuyez sur [HOME]. 2. Pressez un bouton de couleur, ceci indique la personnalisation d'un nouvel utilisateur. 3. Sélectionnez un élément et modifiez les réglages selon les indications.

Il est possible de régler les éléments suivants.

Entrez un pseudo	Personnalisez une nom d'utilisateur.
Sélection icône	Personnalisez une icône d'utilisateur.Sélection à partir d'illustrationsL'image peut être sélectionnée à partir d'illustrations préinstallées.Créer à partir de photosSi la Caméra de Communication est connectée, vous pouvez prendre votre photo et la personneliser.Vous pouvez également sélectionner une photo sur un support d'enregistrement et l'utiliser comme icône. (⇒ 34, "Enregistrement icône")
Sélection fond d'écran	Personnalisez un arrêtre-plan du menu ACCUEIL.En plus des papiers peints préinstallés, vous pouvez également sélectionner une photo sur un support d'enregistrement et l'utiliser comme papier peint. (⇒ 34, "Fond d'écran")

Enregistrer un Smartphone

Un téléphone intelligent à utiliser comme télécommande peut être enregistré pour chaque utilisateur. Des utilisateurs multiples ne peuvent être enregistrés pour un seul téléphone intelligent.

4 Sélectionnez "Confirmer" puis appuyez sur [OK].

Pour modifier les informations personnalisées de l'utilisateur

Sélectionnez "Éditer les informations utilisateur" depuis le Menu règles. (⇒ 42)

Changer d'utilisateur

Pour changer d'utilisateur, il existe les trois manières suivantes.

Utilisation des boutons de couleur

Presse les boutons de couleur dans le menu ACCUEIL pour commuter sur l'utilisateur qui correspond au bouton. Utilisation de la reconnaissance faciale

(Seulement lorsque connecté à la caméra de communication ⇒ 32)

Il s'agit d'une fonction pour s'amuser en utilisant la Caméra de communication et qui permet le changement d'utilisateur par reconnaissance faciale. Effectuez "Créer à partir de photos" (⇒ gauche) pour personnaliser la photo de votre visage avant d'utiliser cette fonction.

1 Appuyez sur [OPTION] dans le menu ACCUEIL, sélectionnez "Reconnaissance faciale" et appuyez sur [OK]. 2 Tournez votre visage vers la caméra de communication.

La caméra capture l'image du visage déterminé quel est le visage le plus proche à partir des photos d'utilisateur personnalisées, puis affiche le résultat. - En fonction de l'image capturée la reconnaissance peut être moins précise.

3 Suivez les indications affichées à l'écran. - Pour repeter la reconnaissance faciale, pressez [RETURN]. Utiliser des téléphones intelligents enregistrés Lorsque l'appareil est allumé en utilisant le téléphone intelligent enregistré, l'utilisateur qui a enregistré le téléphone intelligent sera sélectionné automatiquement. Effectuez la "Réglages appareil à distance". (⇒ 41)

• Pour utiliser les téléphones intelligents comme télécommande, il est nécessaire d'installer un logiciel dédié. Pour de plus amples détails, visitez le site web suivant.

http://panasonic.jp/support/global/cs/ (Ce site est uniquement en anglais.)

Lecture

1 Insérez le support.

La lecture commence en fonction du support.

2 Sélectionnez l'élément à lire, puis appuyez sur [OK].

Répétez cette procédure si nécessaire.

• LES DISQUES CONTINUENT DE TOURNER PENDANT QUE LES ELEMENTS DU MENU S'AFFICHENT. Appuyez sur [■STOP] une fois que vous avez terminé la lecture, afin de protéger le moteur de l'appareil, l'écran de votre téléviseur, etc.
• MKV : Les lectures successives ne sont pas possibles.
• Il n'est pas possible de lire des vidéos AVCHD et MPEG2 qui ont été extraites et supprimées, copiées et collées sur le support.

Opérations durant la lecture

Les fonctions suivantes pourraient ne pas fonctionner en fonction du support et du contenu.

Arrêt

Appuyez sur [STOP].

La position d'arrêt est mémorisée.

Reprendre la fonction de lecture

Appuyez sur [▶PLAY] pour reprendre la lecture à partir de cette position.

• La position est annulée si le plateau est ouvert.
• Sur les disques BD-Viséo, y compris BD-J, la fonction de reprise lecture ne fonctionne pas.

Pause

Appuyez sur [IPAUSE].

• Appuyez sur [IPAUSE] à nouveau ou sur [▶PLAY] pour reprendre la lecture.

Rechercher/ralenti

Rechnerer

Lors de la lecture, appuyez sur [SEARCH] ou sur [SEARCH].

• Musique et MP3: la vitesse est fixée à une simple étape. Ralenti Une fois l'appareil mis en pause, appuyez sur [SEARCH< ] ou sur [SEARCH].
• BD-Video et AVCHD: [SEARCH▶] uniquement. La vitesse augmente jusqu'à 5 étapes.
• Appuyez sur [▶PLAY] pour revenir à la vitesse de lecture normale.

Sauter

Pendant la lecture ou en cours de pause, appuyez sur [▶] ou [▶].

Sautez au titre, chapitre ou plage.

Image par image

Une fois l'appareil mis en pause, appuyez sur [<] («») ou sur [▶] («»).

Appuyez et maintenez la touche enfoncée pour faire avancer tout à tour la lecture ou revenir en arrière. - Appuyez sur [▶PLAY] pour revenir à la vitesse de lecture normale. - BD-Viséo et AVCHD: [▶] (■■) uniquement.

Changement d'audio

Appuyez sur [AUDIO].

Vous pouvez modifier le numéro de canal audio ou la langue de la bande-son, etc.

Affichez le menu principal/menu du pop-up

Appuyez sur [POP-UP MENU/TOP MENU].

Sélectionnez l'élément et appuyez sur [OK].

Pendant la lecture, appuyez sur [STATUS]

Les messages d'état fournissent des informations sur ce qui est lu en ce moment. À chaque fois que vous appuyez sur [STATUS], les informations affichées peuvent changer ou disparaître de l'écran.

• En fonction du support et des contenus, l'écran peut changer ou peut ne pas apparaître. ex., BD-Viséo

A T: Titre, C: Chapitre, PL: Liste lecture B Temps écoulé dans le titre Position actuelle D Durée totale

ex., JPEG

1/26

Date 11.12.2007

Taille 500x375

Fabricant

Equipement

Préparation

Connectez un téléviseur prenant en charge la 3D à une prise HDMI AV OUT de cet appareil à l'aide d'un cable HDMI High Speed. (⇒ 16, 17)

Effectuez les préparations nécessaires sur le téléviseur. - Lisez en suivant les instructions affichées à l'écran. - Régler les 3D (⇒ 37, 39)

• Veuillez diminuer la durée de visionnage des images en 3D si vous ne vous sentez pas bien ou si cela provoque une fatigue visuelle. Dans le cas où vous ressentez des étourdissements, des nausées ou un autre inconfort lors du visionnage des images 3D, cessez toute utilisation et faites reposer vos yeux.
• La 3D peut ne pas être reproduite par la manière réglée dans "Format vidéo HDMI" ou "Sortie 24p" ( 38).
• Lors de la lecture de photos en 3D depuis l'écran "Photos", sélectionné à partir de la liste "3D". (Les images fixées dans "2D" sont lues en 2D.) Si les indications "2D" et "3D" ne s'affichent pas, appuyez sur le bouton rouge pour visionner le contenu.

Profiter de bd-live

Avec les disques "BD-Live", vous pouvez jour de contenus complémentaires qui utilisent l'accès à Internet.

Pour cette fonction BD-Live, l'introduction d'une carte SD ainsi qu'une connexion à Internet sont nécessaires.

1 Effectuez une connexion réseau et les règles. ( 18,20) 2 Introduisez une carte SD avec 1 Go ou plus d'espace libre. - La carte SD est utilisée comme stockage local. 3 Insérez le disque.

Effacement de données/formatage de cartes SD

Sélectionnez "Gestion carte SD" dans le ACCUEIL menu ( 23), puis sélectionnez "Effacement des données BD-Viséo" ou "Formater carte SD" et appuyez sur [OK].

• Les fonctions utilisables et le mode de fonctionnement peuvent varier selon le disque, voir le mode d'emploi du disque et/ou le site Internet du fabricant.
• "Accès Internet BD-Live" pourrait devoir être modifié pour certains disques (⇒ 41).

Diaporama

Visionnez un diaporama de photos et faites divers réglages durante la lecture.

1. Insérez le support. 2. Sélectionnez "Photos". 3. Sélectionnez un élément et pressez le bouton vert.

Il est possible de régler les éléments suivants.

Démarrer diapor.	Démarre le diaporama. Vou陏ces afficher, une par une, des images fixes dans le dossier séléctionné à un intervalle constant.
Intervalle	Changer le temps d'intervalle entre deux images.
Effet de transition	Sélectionnez l'effect lors du défillement des images.
Répétition lecture	Choisissez si répéter le diaporama.
Piste Audio	Choisissez si passer de la musique de fond. • Vous pouze sélectionner la bande son depuis un periphérique USB, un CD Musical et iPod/Phone. • Certains supports ne peuvent été sélectionnés comme source selon le cas.
Doss. Piste Audio	Sélectionnez le dossier à partir duquel les fichiers musicaux sont lus.
Piste son aléatoire	Le fond musical est lu aléatoirement.

• Les photos affichées ainsi “ ” ne peuvent pas être lues avec cet appareil.
• Si un CD musical, un dispositif USB avec de la musique enregistrée et un iPod/iPhone sont dans/connectés à cet appareil, l'iPod/iPhone est joué en priorité comme fond musical.

Ipod/iphone compatible (à compter de décembre 2012)

• Mettez à jour votre iPod/iPhone avec le dernier logiciel avant d'utiliser cet appareil.
• La compatibilité dépend de la version du logiciel de votre iPod/iPhone.
• La compatibilité iPod/iPhone assure la lecture de la musique et les fonctions de chargement de la batterie de cet appareil comme un système Home Cinéma.

iPod touch: 1re, 2e, 3e, 4e et 5e génération

iPod nano: 1re, 2e, 3e, 4e, 5e, 6e et 7e génération

iPod classic

iPod: 5e génération

iPhone 5 / iPhone 4S / iPhone 4 / iPhone 3GS / iPhone 3G / iPhone

BTTL560 BTTL500 Les modèles soulignés peuvent également être connectés à la Station d'accueil pour iPod/iPhone.

• Dans certains endroits, la condition de réception d'un iPhone peut être mauvaise lorsque ce dernier est placé sur cet appareil.
• Si l'iPhone reçoit un appel pendant qu'il est connecté à cet appareil, la lecture, etc. de l'iPhone peut s'arrêter. Pour rendre prioritaire l'opération de l'iPhone connecté à cet appareil, configurez de manière à ce que l'iPhone ne reçoive pas d'appel.
• Evitez d'utiliser le mode Wi-Fi de votre iPhone dans les cas suivants.

Lorsque les fonctions réseau de cet appareil sont utilisées sans fil. - BTT560 BTT500

Lorsque les enceintes surround de cet appareil sont utilisées sans fil.

• L'IPod/iPhone ne se rechargeera pas après l'achèvement du chargement de la batterie. Lorsque vous raccordez un câble USB dédié
• LiPod/Phone démarrera le changement lorsque cet appareil sera allumé.

• "IPOD CHARGING" s'affiche sur l'afficheur de l'unité principale pendant le chargement de l'IPod/iPhone en mode veille de l'unité principale. Lorsque vous connectez la Station d'accueil

L'iPod/iPhone commencera la recharge indépendamment du fait que l'appareil est allumé ou éteint.

Connexion d'un ipod/iphone

Connectez l'iPod/iPhone soit au port USB soit à la Station d'accueil (BTT560 et BTT500 uniquement).

• BTT560 BTT500 Seul l'iPod/iPhone souligné de la page 27 peut être connecté à la station d'accueil.

Préparation

• Éteignez l'appareil principal ou réduisez son volume à son minimum.

1 Connectez l'ipod/iphone.

Pour acheter un câble connecteur Dock vers USB, consultez votre revendeur d'iPod/iPhone.

BTT560 BTT500

Connexion à la station d'accueil

1 Appuyez au centre du tiroir (a), et tirez complètement jusqu'à ce qu'il clique pour ouvrir la station d'accueil.

2 Connectez l'ipod/iphone fermement.

• Vérifiez qu'il n'y a ni poussière ni corps étrangers sur le connecteur (16) avant de le brancher.
• Pour connecter solidement l'iPhone, retirez-le du boîtier, etc. avant de l'insérer.
• Insérez l'iPhone le long du dosser (c) avec l'afficheur iPod/iPhone vers l'extérieur.
• Insérez et retirez avec précaution l'iPod/iPhone pour vous assurer d'en profiter le plus longtemps possible.

Ipod/Iphone lecture

1 Appuyez sur [HOME]. 2 Sélectionnez "iPod" et appuyez sur [OK]. 3 Sélectionnez l'élément à.

• Répétez cette procédure si nécessaire.

Pochette d'album

• Si la pochette de l'album n'est pas présente dans les données, " ∫ " apparaîtra sur le téléviseur.
• Selon la version du logiciel de votre iPod/iPhone, la pochette d'album peut ne pas apparaître correctement.
• Certaines fonctions ne marchent pas pendant la lecture d'une pochette d'album.

Qu'est-ce que VIERA Link "HDAVI Control"?

ViERA Link "HDAVI Control" est une fonction pratique qui créera une liaison entre les opérations de cet appareil et un téléviseur Panasonic (ViERA) sous "HDAVI Control". Vous pouvez utiliser cette fonction en branchant l'équipement à l'aide d'un cable HDMI. Se reporter aux consignes d'utilisation de l'appareil branché pour les détails relatifs au fonctionnement.

Préparation

① Réglez "VIERA Link" sur "Oui" (⇒ 42). (Le réglage par défaut est "Oui".) (2) Paramétrez les opérations "HDAVI Control" sur l'appareil connecté (p. ex., téléviseur). ③ Allumez tous les appareils compatibles "HDAVI Control" et sélectionnez le canal d'entrée de cette unité sur le téléviseur branché de sorte que la fonction "HDAVI Control" fonctionne correctement. De plus, lorsque le branchement ou les réglages sont modifiés, reprenez ce procédé.

Basculement de l'entrée automatique allumer le lien

Lorsque les opérations suivantes auront été effectuées, le canal d'entrée de la télévision sera automatiquement commuté et l'écran de cet appareil s'affichera. De plus, lorsque le téléviseur est éteint, il se rallumera automatiquement.

• Quand la lecture démarre sur cet appareil
• Quand une action qui utilise l'écran d'affichage est effectuée (Ex: Menu ACCUEIL)
• Cette fonction ne marche pas lorsque le réseau iPod/iPhone est choisi. ( 28)

Arrêt simultané

Tous les appareils connectés compatibles avec "HDAVI Control", y compris cet appareil, s'éteignent automatiquement quand vous éteignez le téléviseur.

Lecture continue de la musique même après avoir éteint le téléviseur

Lorsque l'appareil est connecté à un téléviseur Panasonic (VIERA) qui prend en charge le HDAVI Control 2 ou supérieur.

Sélectionnez "Vidéo" pour l'option "Arrêt simultané" ( 42)

Seulement lorsque la télévision prend en charge "HDAVI control 2" ou supérieur

En utilisant la télécommande de la télévision, vous pouvez effectuer diverses opérations de lecture et de réglages.

Reportez-vous au mode d'emploi de la télévision pour de plus amples détails.

• Les boutons que vous pouvez utiliser pour cet appareil varient selon le téléviseur. Pour plus de détails, voir le mode d'emploi du téléviseur.
• Le fonctionnement de cet appareil peut être interrompu si vous appuyez sur certaines touches de la télécommande du téléviseur.
• Cet appareil prend en charge la fonction "HDAVI Control 5". "HDAVI Control 5" est la norme pour les appareils compatibles HDAVI Control de Panasonic. Cette norme est compatible avec les appareils HDAVI conventionnels de Panasonic.
• VIERA Link "HDAVI Control", sous la base des fonctions de commande fournies par HDMI, qui est une norme industrielle connue sous le nom de HDMI CEC (Consumer Electronics Control), est une fonction unique que nous avons mise au point et ajoutée. Ainsi, son fonctionnement avec l'appareil des autres fabricants qui prennent en charge HDMI CEC ne peut être garantie.
• Veuillez consulter les manuels individuels pour la fonction de prise en charge de l'appareil commercialisé par les autres fabricants VIERA Link.

Pour profiter du téléviseur et du décembre avec les enceintes de l'appareil

Vous pouvez choisir ce son doit sortir des enceintes de l'appareil ou des enceintes du téléviseur en utilisant les réglages du menu du téléviseur. Commutez le réglage de la sortie audio de votre téléviseur sur les enceintes de cet appareil.

Sélectionnez le son du téléviseur

Si le téléviseur est allumé, cet appareil s'allumera aussi automatiquement.

① Appuyez sur [HOME]. ② Appuyez sur [▲,▼,◁,▷] pour sélectionner "Autres" puis appuyez sur [OK]. ③ Appuyez sur [↓, ↑] pour sélectionner "Configuration" puis appuyez sur [OK]. ④ Appuyez sur [▲,▼] pour sélectionner "Audio" et appuyez sur [OK]. ⑤ Appuyez sur [▲,▼] pour sélectionner "Entrée audio TV" et appuyez sur [OK]. ⑥ Appuyez sur [▲,▼] pour passer sur “AUX”, “ARC” ou “Entrée Num.” et appuyez sur [OK].

• Sélectionnez une prise d'entrée audio connectée à l'appareil.

• Pour plus de détails, consultez le mode d'emploi du téléviseur.

Sélectionnez le son du décodeur

Si le décodeur est allumé, cet appareil et le téléviseur s'allumeront automatiquement. La vente est retransmise par le téléviseur et le son est produit par les enceintes de cet appareil.

BTT560 BTT500

Lorsque "Intercommun. HDMI en veille" est réglé sur "Oui" ( 38) cet appareil ne s'allumera pas.

BTT560 BTT500

Connexion du câble HDMI

• Le réglage de la sortie audio n'est pas nécessaire lorsqu'appareil est connecté au décodeur avec un cable HDMI.

Connexion du câble audio optique numérique

• Lorsque cet appareil et le décodeur sont raccordés par un cable audio optique, la configuration ci-dessous est requise pour permettre la retransmission du son par les enceintes de cet appareil.

① Appuyez sur [EXT-IN] pour sélectionner "D-IN". ② Appuyez sur [STATUS] pour sélectionner "CABLE/ SATELLITE AUDIO ON".

Sélectionnez "CABLE/SATELLITE AUDIO OFF" si cet appareil et le décodeur ne sont pas raccordés par un cable audio optionnel.

Écouter la radio

Vous pouvez prédéfinir jusqu'à 30 canaux.

Preparation

Assurez-vous que l'antenne FM est connectée. ( 16)

Préréglage des stations automatiquement

1 Appuyez sur [RADIO] pour sélectionner "FM".

2 Appuyez et maintenez [STATUS] pour sélectionner "LOWEST" ou "CURRENT". LOWEST

Pour commencer le prééglage automatique avec la fréquence la plus basse (FM87.50).

CURRENT

Pour commencer le prééglage automatique avec la fréquence actuelle.

• Pour modifier la fréquence, voir "Recherche manuelle des stations et prépréréglage".

3 Appuyez et maintenez enfoncé [OK].

Relâchez le bouton quand “AUTO” s'affiche.

Le symtoniseur commence à prérégliser toutes les stations qu'il peut recevoir sur les canaux par ordre croissant.

Pour écouter un canal préréglé

1 Appuyez sur [RADIO] pour sélectionner "FM".

Appuyez sur les touches numérotées pour sélectionner le canal.

Pour sélectionner un nombre à 1 chiffre

p. ex., 1: [1] ⇒ [OK].

Pour sélectionner un nombre à 2 chiffres

p. ex., 12: [1] [2]

En alternative, appuyez sur [,] ou [,]

Recherche manuelle des stations et préréglage

Sélectionnez une émission de radio.

① Appuyez sur [RADIO] pour sélectionner "FM".

② Appuyez sur [SEARCH←] ou [SEARCH▶] pour sélectionner la fréquence.

• Pour démarrer la synchronisation automatique, appuyez et maintenez enfoncé [SEARCH ▲], [SEARCH▶] jusqu'à ce que la fréquence commence à défiler. La synchronisation s'arrête quand une station est trouvée.

Pour préregler le canal

③ Pendant l'écoute de la radio Appuyez sur [OK].

④ Quand "P" clignote sur l'afficheur, appuyez sur les touches numérotées pour sélectionner un canal.

• La station précédemment mémorisée est remplacée quand une autre station est mémorisée dans le même canal préprogrammé.
• Les paramètres de la radio seront visualisés sur l'afficheur de l'appelé. (Certains paramètres sont aussi visibles sur l'écran du téléviseur.)

Diffusion RDS

Si la station que vous écoutez retransmet des signaux RDS, le service ou le type du programme peut être montré sur l'afficheur.

Pendant l'écoute de la radio

Appuyez sur [STATUS] pour afficher les données texte.

PS: Program service

PTY: Type de programme

OFF: Affichage fréquence

VIERA connect (pour profiter du service réseau)

VIERA Connect vous permet d'accéder à des sites web spécifiques pris en charge par Panasonic et de profiter du contenu tels que les photos, vidéos etc. à partir de l'écran d'accueil de VIERA Connect. Cet appareil ne possède pas les fonctions de base d'un navigateur et toutes les fonctionnalités des sites web ne seront pas disponibles.

Les images sont fournies uniquement à des fins d'illustration, le contenu pourrait être modifié sans préavis.

Préparation

• Connexion réseau (⇒ 18)
• Paramétrages réseau (⇒ 20)

Pour bénéficier d'une communication vidéo (ex. : SkypeTM) :

• Raccordez cet appareil à la caméra de communication en option (TY-CC20W ou TY-CC10W). En fonction de l'endroit où vous habitez, cette caméra en option pourrait ne pas être disponible. Veuillez consulter votre revendeur Panasonic local pour avoir des renseignements.

BTT460 BTT400

Si cet appareil est connecté par une connexion LAN Sans fil, connectez une Caméra de Communication Camera via le port USB à l'avant de cet appareil.

• Pour la méthode d'utilisation consultez le site web suivant. http://panasonic.jp/support/global/cs/ (Ce site n'est toutefois disponible qu'en anglais.)

1 Appuyez sur [internet]

• Le service de communication vidéo peut être accessible directement par la touche [S].

Pour quitter VIERA connect

Appuyez sur [HOME].

• Durant la lecture du contenu du support, il n'est pas possible d'accéder à VIERA Connect en pressant [INTERNET].
• Dans les cas suivants, le paramètre est possible en utilisant les éléments du menu Configuration.
• Lors de la limitation de l'utilisation de VIERA Connect ( 41, "Verrouillage du Service réseau") Lorsque le son est déformé (40, "Contrôle Auto. du Volume") Lorsque I'heure affichee n'est pas juste ( 40 "Fuseau Horaire", Heure d'ete)
• Si une connexion Internet lente est utilisée mettre à jour le firmware si un avertissement de mise à jour du firmware s'affiche à l'écran. Si le firmware n'est pas mis à jour, vous ne pourrez plus utiliser la fonction VIERA Connect. ( 21)
• L'écran d'accueil VIERA Connect peut faire l'objet de modifications sans préavis.
• Les services VIERA Connect sont fournis par leurs fournisseurs respectifs ; ces services peuvent être interrompus de façon temporaire ou permanente sans préavis. Par conséquent, Panasonic clône toute responsabilité concernant la continuité de ces services.
• Les fonctions des sites Internet ou le contenu des services pursuivants ne pas être disponibles.
• Certains contenus pourraient ne pas être appropriés pour certains spectateurs.
• Certains contenus pourraient n'être disponibles que pour des pays spécifiques et que dans certaines langues.

Pour dire les contenus sur un serveur DLNA

Vous pouvez partager des photos, des vidéos et de la musique sauvegardées sur le serveur de matériel certifié DLNA (ordinateur avec Windows 7 installé, smartphone, etc.) connecté à votre réseau domestique, et bénéficier du contenu avec ce Home Cinéma.

Vous pouvez aussi bénéficier de la vision de la vidéo et des photos enregistrées sur des enregistreurs compatibles Panasonic DLNA (DIGA).

Consultez notre site web à propos de la zone de vente, etc. (→ droite)

Home Cinéma

Serveur

Préparation

Réalisiez la connexion (⇒ 18) et la configuration (⇒ 20) du réseau de cet appareil. Effectuez la configuration du réseau domestique de l'équipement connecté.

En cas de raccordement à un graveur autre que DIGA.

Ajouter le contenu et le dossier aux bibliothèques de Windows Media® Player ou du téléphone intelligent, etc.

• La liste de lecture de Windows Media® Player peut directement les contenus enregistrés dans ces bibliothèques.

En cas de raccordement à un graveur DIGA,

③ Enregistrez cet appareil sur votre DIGA.

1 Appuyez sur [HOME]. 2 Sélectionnez "Réseau". 3 Sélectionnez "Réseau domestique". 4 Sélectionnez "Client DLNA".

• La liste peut être mise à jour en pressant le bouton rouge sur la télécommande.
• BIT560 BIT500 Le mode de connexion peut être commutée sur Wi-Fi Direct en pressant le bouton vert sur la télémande.

6 Sélectionnez l'élément à litre, puis appuyez sur [OK].

• Vous avez la possibilité d'utiliser des fonctions pratiques selon le contenu en appuyant sur [OPTION].
• Panneau contrôle ( 35) s'affiche une fois que la lecture commence. Appuyez sur [OK] si le Panneau contrôle ne s'affiche pas, et appuyez sur [RETURN] pour chercher le Panneau contrôle.
• A propos du format supporté par le client DLNA ( 53).

Pour sortir du réseau domestique

Appuyez sur [HOME].

Utiliser le contrôleur de média numérique

Vous pouvez utiliser le téléphone intelligent, etc. comme contrôleur de media numérique (DMC) pour lire les contenus du serveur DLNA sur le Renderer (cet appareil).

• Il faut installer un calcul qui soit compatible avec le contrôleur de media numérique.

Préparation

Effectuez les étapes ① et ②. (⇒ gauche)

③ Ajoutez le contenu et le dossier aux bibliothèques de Windows Media® Player ou du téléphone intelligent, etc. - La liste de lecture de Windows Media® Player peut directement les contenus enregistrés dans ces bibliothèques. ④ Effectuez le “Réglages appareil à distance”. (⇒ 41) - Vous pouvez enregistrer jusqu'à 16 dispositifs.

1 Appuyez sur [HOME]. 2 Sélectionnez "Réseau". 3 Sélectionnez "Réseau domestique". 4 Sélectionnez "Rendu de médias".

5 BTT560 BTT500

Sélectionnez "Réseau domest." ou "Wi-Fi Direct" et pressez [OK], puis suivez les instructions à l'écran.

Pour quitter l'écran rendu de medias

Appuyez sur [HOME].

Pour de plus amples détails, consultez le site web suivant et réferez-vous au mode d'emploi pour chacun des équipements.

http://panasonic.jp/support/global/cs/ (Ce site n'est toutefois disponible qu'en anglais.)

• BTT560 BTT500 La connexion Wi-Fi Direct tout en utilisant la fonctionnalité du Réseau Domestique n'est que temporaire, et la méthode de connexion réseau revient à sa configuration d'origine en quittant.
• Selon les contenus et l'équipement connecté, la lecture peut être impossible.
• Les éléments affichés en gris sur l'écran ne peuvent pas être lus par cet appareil.
• Cet article peut être lu via un équipement connecté uniquement s'il est contrôlé à l'aide de DMC.

Menu option

Une variété d'opérations de lecture et de réglages peut être effectuée à partir de ce menu.

Les options disponibles diffèrent en fonction du contenu qui est lu et de l'objet de l'appareil.

Les réglages des éléments avec cette indication sont sauvegardés par les utilisateurs respectifs enregistrés dans le menu ACCUEIL.

Veuillez vous reporter à la page 24 pour de plus amples détails sur l'enregistrement et le changement d'utilisateur.

1 Appuyez sur [OPTION].

Ex: BD-Video

2 Sélectionnez un élément et modifiez les réglages.

Pour quitter l'écran

Appuyez sur [OPTION].

Concernant le Langue: ( 54)

Menu d'opération

Bande sonore

Affiche ou change la bande-son.

Canal audio

Sélectionne le numéro du canal audio.

Sous-titres

Changez les paramètres du sous-titrage.

Angle

Sélectionnez le numéro de l'angle.

Répétition lecture

(Uniquement lorsque le temps écoulé s'affiche sur l'appareil.)

Sélectionne l'élément à répéter.

• Les éléments affichés varient en fonction du type de support.
• Sélectionnez "Non" pour annuler.

Aléatoire

Sélectionne ou non la lecture aléatoire.

Démarrer diaporama.

Démarrer le diaporama.

Statut

Affiche les messages d'état.

Pivoter à DROITE

Pivoter à GAUCHE

Faites pivoter l'image fixe.

Fond d'écran

Mettre l'image fixe comme papier peint du menu ACCUEIL. ( 23)

Enregistrement icône

Définissez l'image fixe en tant qu'icône d'utilisateur. (⇒ 24)

Video

La méthode d'enregistrement du vidéo original apparait.

Vidéo secondaire

Vidéo	Activez/désactivez les images. La méthode d'enregistrement du videoo original apparait. • Pendant la recherche/le ralenti ou l'image-par-image, seul le premier video est affchéé.
Bande sonore	Séléctionnez l'activation/désactivation de l'audio et de la langue.

-Affichage fenêtre d'informations

Affiche ce qui suit.

○	Informations d'attribut audio/vidéo du disque.
○	Réglages d'état de “Sortie audio numérique” (⇒ 38).
HDMI	Informations de sortie HDMI.

Appuyez sur [RETURN] pour quitter.

Panneau de contrôle

Affichez le Panneau contrôle.

Lecture durant l'utilisation de VIERA Link, etc. ex. :

Appuyez sur [RETURN] pour cacher le Panneau de contrôle.

Afficheur Menu principal.

Afficheur Menu Pop-up.

Afficheur Menu.

Vos préférences

Vous pouvez accéder aux réglages pour profiter des fonctions spéciales de cet appareil à partir de cette catégorie.

Se reportez à “Paramètres image” et “Paramètres son” ( 36) pour de plus amples détails sur chaque élément de réglage.

Mode image

Sélectionnez le mode de qualité de l'image pendant la lecture.

• Si vous sélectionnez "User", vous pouvez changer des paramètres dans "Réglage Image".

Réglage image

Il est possible d'effectuer des réglages spécifiques de la qualité de l'image.

• 3D NR:

Réduit le bruit de fond brut pour donner une meilleure sensation de profondeur.

Lorsque "Sortie 24p" est réglée sur "Oui", cette fonction pourrait ne pas fonctionner. ( 38)

• NR intégré:

Adoucit les parasites et réduit le maculage qui apparaît autour des sections de contraste de l'image.

Processus chromatique

Le traitement à haute résolution des signaux de saturation HDMI produit une image à haute résolution avec une qualité d'image très riche.

Clarté du détail

Les images sont nettes et détaillées.

Super résolution

Les photos avec une qualité d'image normale sont corrigées et rendues nettes et détaillées lors de la retransmission en 1080i/1080p provenant de la prise HDMI AV OUT.

Progressif

Sélectionnez la méthode de conversion du signal progressif en fonction du type de contenu lu.

• Si le vidéo est perturbé lorsqu'on a sélectionné "Auto", sélectionnez "Video" ou "Film" d'après le contenu à lire.

Les films et autres contenus enregistrés sur DVD-Video à 24p sont produits à 24p.

• Uniquement lorsqu vous avons sélectionné "Oui" dans "Sortie 24p" ( 38) et lu les disques enregistrés à un taux de 60 champs par seconde.
• Cela pourrait ne pas fonctionner avec les contenus PAL.

Format écran

Change le mode écran.

Réinitialiser aux paramètres d'image par défaut

Restauration de tous les réglages vidéo à leurs valeurs d'usine.

Paramètres son

"Effets Surround" et "Effets sonores" peuvent aussi être réglés en utilisant le [SURROUND] et [SOUND] sur la télécommande. (Rightarrow 44)

Effets surround

BD/DVD (Source multicanaux):

CinémaSurround 3D	Étendez le champ sonore versl'avant, l'arrière, en hauteur eten largeur pour offrir un sonde'une profondeur et d'une forcecorrespondant le moins auximages en 3D.
Surroundvirtuel 7.1can.	Vou际pvez bénéficier d'un effetsurround similaire au 6.1/7.1 enutilisant les enceintes 5.1.
Stéréo 2cauaux	Vou际pvez lire n'importequelle source en stéréo. Le sonest sorti sur les enceintes avantet le caisson de basseuniquement.

TV/CD/iPod (Source 2 canaux):

Sortie multicanaux	Vous pouvez profiter du son provenant des enceintes avant, ainsi que des enceintes surround, même lors de la lecture de sources stéreo.
Super Surround	Vous pouvez bénéficier de son de tous les enceintes avec des sources stéreo.
Dolby Pro Logic II Movie	Approprié pour les logiciels de cinéma, ou celui enregistré en Dolby Surround.
Dolby Pro Logic II Music	Ajoute des effets 5.1 canaux aux sources stéreo.

Effets sonores*1,2,3

TV/CD/iPod (Source 2 canaux):

Re-master:

Cette caractéristique vous donne un son plus éclatant en augmentant la partie de haute fréquence de l'audio. (Disques enregistrés en 48 kHz ou moins)

Réglage recommandé:

Re-master 1	Pop et rock
Re-master 2	Jazz
Re-master 3	Classique

Son Digital Tube:

Cette caractéristique vous donne un son plus chaud, comme celui d'un amplificateur à tube à vide.

Réglage recommandé:

Son Digital Tube 1	Un son clair, délicat
Son Digital Tube 2	Un son haute fidélité, aigu
Son Digital Tube 3	Un son doux, riches
Son Digital Tube 4	Un son clair, puissant
Son Digital Tube 5	Un son caractéristique de milieu de gamme
Son Digital Tube 6	Un son doux, enveloppant

Tous:

Égaliseur	Vous peuvent sélectionner les paramétrages de qualité sonore. Plat/Puissant/Clair/Leger
Caisson de basse	Vous peuvent ajuster la quantité de basse. Niveau 1 (Effet le plus faible) à Niveau 4 (Effet le plus fort) • Les niveaux peuvent être régliés par la source.
H.Bass	Vous peuvent amplifier un son à basse fréquence de manière à ce que le son de basses puissantes soit entendu clairément, même si l'acoustique de la pièce n'est pas excellente.
Mode chuchotement - Surround	Vous peuvent améliorer l'effet surround du volume du son bas. (Idéal pour un visionnage tardif la nuit.)
Focalisation centrale	Vous peuvent faire en sortie que le son du canal central semble provenir du télévisueur.

Son haute clarté plus

Lorsque vous écoutez des contenus musicaux, il améliore la qualité sonore en arrêtant la retransmission vidéo.

Toutes les fonctions ne peuvent être réglées individuellement. '2 Quand l'audio est sorti sur la prise HDMI AV OUT, cette fonction n'est active que lorsque "Dolby D/Dolby D+/Dolby TrueHD" ou "DTS/DTS-HD" est paramétré sur "PCM". ( 38) 3 Cette fonction n'a pas d'effet quand le type d'audio est Dolby Pro Logic II.

Réglages 3D

Type de sortie

Original	Garde le format original de l'image.
Côte à côte	Format d'image 3D complument des écrons à gauche et à droite.
2D vers 3D	Convertit des images 2D en effet 3D.

Mode image 3D

Normal	Lit les images avec des effets 3D normaux.
Soft	You pouvez profiter d/images 3D donnant une impression de largeur, ce qui retardé la perception de la profondeur.
Manuel	Lecture d/images en 3D avec les régliages de “Réglages manuels”.

Réglages manuels

Distance	Règle la quantité de perception de la profondeur.
Type d'écran	Sélectionne l'aspect de l'écran lors de la lecture 3D (plat ou rond).
Largeur du cadre	Règle la quantité d'empennage sur le bord de l'écran.
Couleur du cadre	Règle la couleur de l'empennage sur le bord de l'écran.

Niveau d'affichage

(Uniquement lorsqu'option "Full HD" est sélectionnée dans "Type de 3D".)

La position 3D pour le menu Option ou l’écran de messages etc peut être ajustée durant la lecture en 3D.

Menu de réglage

Modifiez les paramètres de l'appareil si nécessaire. Les paramètres restent intacts même si vous faites basculer l'unité en mode de veille.

Certains éléments dans le menu Réglages sont communs au menu Option. Vous pouvez obtenir le même effet à partir des deux menus.

Les réglages des éléments avec cette indication sont sauvegardés par les utilisateurs respectifs enregistrés dans le menu ACCUEIL.

Veuillez vous reporter à la page 24 pour de plus amples détails sur l'enregistrement et le changement d'utilitaire.

1 Appuyez sur [HOME]. 2 Appuyez sur [, , , ] pour sélectionner "Autres" puis appuyez sur [OK]. 3 Appuyez sur [▲, ▲] pour sélectionner "Configuration" puis appuyez sur [OK].

4 Sélectionnez un élément et modifiez les réglages.

Pour quitter l'écran

Appuyez sur [HOME].

Vidéo

Mode image Réglage Image Processus chromatique Clarté du détail Super résolution

Sortie HDMI

Appuyez sur [OK] pour afficher les paramètres suivants:

Les éléments pris en charge par les périphériques connectés sont indiqués à l’écran comme “ ”. Lorsque tous les éléments sans “ ” sont sélectionnées, les images peuvent être déformées.

• Si "Automatique" est sélectionné, il choisit automatiquement la meilleure résolution adaptée au téléviseur connecté.
• Pour profiter d’une définition vidéo convertie en 1080p, vous devez connecter l’appareil directement à une HDTV (Téléviseur Haute Définition) compatible 1080p. Si cette unité est reliée à une HDTV par un autre dispositif, l’autre doit également être compatible 1080p.

Sortie 24P

Lorsque cet appareil est connecté à un téléviseur pouvant accepter une sortie 1080/24p et utilisant un cable HDMI, les films et autres contenus enregistrés en 24p sont produits en 24p.

• Lors de la lecture de DVD-Video, paramétrez sur "Oui" puis paramétrez "24p" dans "Paramètres image" ( 35) sur "Oui".
• Lorsque des images BD-Video autres que 24p sont lues, elles sont reproduites en 60p.
• 24p: Une image à balayage progressif enregistrée à une fréquence de 24 images par seconde (films cinématographiques). De nouveaux films BD-Video sont enregistrés en 24 images/seconde en conformité avec les matérielles de films.

> Mode couleur HDMI

Ce réglage sera le rationaliser la conversion couleur-espace du signal de l'image lorsque l'appareil est connecté en utilisant un câble HDMI.

Ce réglage sert à sélectionner l'emploi ou non de la sortie Deep Colour lorsqu'un téléviseur qui prend en charge la Deep Colour est branché.

> Contenus type signaux

En fonction du contenu à lire, le téléviseur diffusera en se basant sur la méthode parfaite lorsqu'un téléviseur prenant en charge cette fonction est connecté.

Intercommunication HDMI en veille

Même si cet appareil est en mode veille, un appareil connecté à celui-ci peut diffuser des vidéos et du son vers le téléviseur.

De plus, vous pouvez changer l'entrée HDMI en appuyant sur [EXT-IN] de la télécommande.

• Le son ne sera pas produit à partir des enceintes de cet appareil.

Mode d'arrêt sur image

Choisissez le type d'image affichée pendant une pause à la lecture.

Automatique	Sélectionne automatiquement le type d'image affichée.
Champ	Sélectionnez ce réglage si un effet de sautillement se produit lorsque “Automatique” est sélectionné.
Image	Sélectionnez ce réglage si un petit texte ou des détails de l'image ne peuvent se voir clairément lorsque “Automatique” est sélectionné.

Lecture à raccords invisibles

Les chapitres dans les listes de lecture sont enchânes sans raccord.

• Sélectionnez "Oui", lorsque l'image se bloque pendant un instant au segment de chapitres dans les listes de lecture.

Compression dynamique

Vous pouvez écouter des volumes bas tout en percevant clairement les dialogues.

(Dolby Digital, Dolby Digital Plus et Dolby TrueHD unicité)

• "Automatique" est efficace uniquement lorsqu'on lit du Dolby TrueHD.

Sortie audio numérique

Appuyez sur [OK] pour afficher les paramètres suivants:

Dolby D/Dolby D+/Dolby TrueHD DTS/DTS-HD Son MPEG

Sélectionnez le signal audio à reproduire.

• Sélectionnez "PCM", si l'équipement connecté ne peut pas décoder le format audio respectif. Cet appareil décode le format audio et transmet à l'équipement connecté.
• Le fait de ne pas effectuer les réglages adéquats peut donner lieu à des bruits.

> Piste sonore secondaire bd-viséo

Sélectionnez ou non le mixage des audio primaire et secondaire (y compris le cliquetis sonore).

Si "Non" est sélectionné, l'appareil se contente de reproduire l'audio primaire.

> Sortie audio HDMI

Ce réglage choisi s'il convient d'effectuer la sortie audio à partir du HDMI.

• Le son sera produit par les enceintes si "Non" est sélectionné.

Entrée audio numérique

Appuyez sur [OK] pour afficher les paramètres suivants:

Sélectionne la sortie audio à partir des dispositifs raccordés à cet appareil.

• "Oui": PCM est disponible.
• "Non": DTS, PCM et Dolby Digital sont disponibles.

Sélectionnez "Oui" si le son est coupé par intermittence.

Entrée audio TV

Sélectionnez l'Entrée audio TV qui fonctionne avec les opérations VIERA Link.

Sélectionnez le système down-mix de multicanaux pour un son à 2 canaux.

• Sélectionnez "Surround encode" pour bénéficier d'un son ambiophonique (surround).
• Il n'y a pas d'effet de down-mix sur le signal audio bitstream.
• Le son est soit en "stéréo reproduction" dans les cas suivants : - Lecture AVCHD - Lecture de Dolby TrueHD
• Lecture d'audio secondaire (y compris le cliquetis sonore).

Délai audio

Le problème de synchronisation entre l'audio et le vidéo est corrigé en retardant la reproduction audio.

Haut-parleurs

Voir page 43.

Méthode de lecture disque 3D

Sélectionnez la méthode de lecture du logiciel vidéo compatible 3D.

Sortie 3D AVCHD

Sélectionnez le mode de sortie des vidéos 3D AVCHD.

Type de 3D

Sélectionnez le format du téléviseur connecté.

• Changez la configuration de la 3D sur le téléviseur même si "Côte à côte" est sélectionné.

Message affiché pour la 3D

Réglez pour afficher ou cacher l'écran d'avertissement du visionnage en 3D lors de la lecture du historial vidéo compatible 3D.

Préférence bande sonore

Choisissez la langue de l'audio.

• Si "Originale" est sélectionné, la langue originale de chaque disque est choisie.
• Saisissez un code (⇒ 54) lorsque vous sélectionnez "Autre ***".

Préférence pour les sous-titres

Choisissez la langue pour les sous-titres.

• Si "Automatique" est sélectionné et la langue pour "Préférence brute sonore" n'est pas disponible, les sous-titres apparaissent automatiquement dans cette langue s'ils sont disponibles sur ce disque.
• Saisissez un code (⇒ 54) lorsque vous sélectionnez "Autre ***".

Préférence menus disque

Choisissez la langue des menus de disques. - Saisissez un code (⇒ 54) lorsque vous sélectionnez "Autre ***".

Texte sous-titre

Sélectionnez l'élément qui convient en fonction de la langue utilisée pour le sous-titrage d'un fichier MKV. - L'objet est affiché uniquement après la lecture d'un fichier.

Langue à l'écran

Choisissez la langue de ces menus et les messages d'affichage à l'écran.

Configuration réseau

Effectuer individuellement des réglages liés au réseau. Appuyez sur [OK] pour afficher les paramètres suivants:

> Mode de connexion LAN

Sélectionnez le mode de connexion au réseau local (LAN).

Sélectionnez "Appareil sans fil principal" lorsque vous effectuez une connexion sans fil directe entre cet appareil et un Réseau Domestique. La connexion Internet n'est pas disponible lorsque cet élément est sélectionné.

Réglages sans fil

Ceci permet la configuration du routeur sans fil et de la connexion. Il est possible d'effectuer le contrôle de la configuration et de l'état de la connexion en cours.

Réglage de la connexion

L'assistant de connexion du routeur sans fil s'affichera.

Réglage mode vitesse X2 (2,4 ghz)

Paramétrez la vitesse de connexion.

• Lorsque vous effectuez la connexion en utilisant le "Mode vitesse x2 (40MHz)", les 2 canaux utilisant la même fréquence, et par conséquence il existe un grand risque d'interférence à la réception. Ceci peut créer la chute de la vitesse de connexion ou bien la rendre instable.

Configuration adresse ip/dns

Cela sera vous permettre de contrôler l'état de la connexion du réseau et de régler l'adresse IP et celle liée au DNS. Appuyez sur [OK] pour afficher les réglages respectifs.

Configuration serveur proxy

Cela te contrôlera l'état de la connexion avec un serveur Proxy et te permettra d'effectuer des réglages.

Appuyez sur [OK] pour afficher les réglages respectifs.

Réglages du service réseau (VIERA connect)

Appuyez sur [OK] pour afficher les paramètres suivants:

Contrôle automatique du volume

Le volume qui est différent selon les contenus est régé automatiquement sur le volume standard pendant l'utilisation de VIERA Connect.

• En fonction du contenu, cette fonction peut ne pas avoir d'effet.
• Sélectionnez "Non" si le son est déformé.

Fuseau horaire

La fonction fuseau horaire vous permet de régler l'heure de l'appareil en fonction de votre emplacement géographique. - Certains contenus VIERA Connect nécessitant de définir le fuseau horaire. Définissez ce fuseau horaire si nécessaire.

Heure d'être

Sélectionnez "Oui" lorsque vous utilisez l'heure d’été.

Il est possible d'accéder au dossier partagé d'un équipement qui ne prend pas en charge DLNA, comme le système d'exploitation Windows XP, et de lire des vidéos, images, et de la musique sur cet appareil.

Pour la configuration et la méthode d'opération de l'équipement connecté, consultez le site web suivant. http://panasonic.jp/support/global/cs/

(Ce site n'est toutefois disponible qu'en anglais.)

Réglages appareil à distance (⇒ 33)

Appuyez sur [OK] pour afficher les réglages suivants:

Opération appareil à distance

Permet d'opérer à l'aide de DMC.

• Si "Oui" est sélectionné, "Démarrage rapide" est fixé sur "Oui".

Entrer le nom d'un appareil

Configurez le nom de cet appareil qui sera affiché sur l'équipement connecté.

Type d'enregistrement

Automatique	Permet la connexion de tout équipement qui accède à cet apparéil.
Manuel	Règle la permission de la connexion individuelle de l'équipement qui accède à cet apparéil.

Liste d'appareils à distance

L'inscription/déscription de l'équipement affiché peut être effectuée si "Manuel" dans "Type d'enregistrement" est sélectionné.

Accès internet bd-live (⇔ 26)

Vous pouvez restreindre l'accès à Internet quand les fonctions BD-Live sont utilisées.

• Si "Limité" est sélectionné, l'accès à Internet est autorisé uniquement pour des contenus BD-Live ayant des certificats de propriété de contenu.

Classification

Le mot de passe des éléments suivants est commun. N'oubliez pas votre mot de passe.

Évaluation dvd-video

Réglez un niveau de contrôle d'accès pour limiter la lecture du DVD-Video.

Restrictions bd-video

Règle une limite d'âge pour la lecture de la BD-Video.

Verrouillage du service réseau

Vous pouvez restreindre l'utilisation de VIERA Connect.

Réglage facile

Vous pouvez effectuer des réglages de base.

Paramètres TV

Appuyez sur [OK] pour afficher les paramètres suivants:

Réglez pour faire correspondre le type de téléviseur branché.

Lorsqu'il est connecté à un téléviseur à aspect 4:3 en lecture d'image à format 16:9:

4:3	Les côtés sont coupés de façon que l'image puisse replir l'écran. En cas de lecture d'un BD-Viséo, il sera reproduit comme "4:3 Boîtelettres".
4:3 Boîtelettres	Des lignes noires apparaissent en haut et en bas de l'image.

Lorsqu'il est connecté à un téléviseur à grand écran 16:9 et en lecture d'image au format 4:3:

16:9	Le video est affiché à un format 4:3 au centre de l'écran.

Système TV

Effectuez les réglages de manière à ce que cela corresponde au système TV du téléviseur connecté.

Cette fonction vous évite de faire face à un rodage à l'écran. Lorsqu'elle est réglée sur "Oui":

Si une liste du contenu à est l'objet de la société, et qu'une opération n'est effectuée pendant 10 minutes ou plus, l'écran commute automatiquement sur le menu ACCUEIL.

• Pendant la lecture et la pause, etc., cette fonction n'est pas disponible.

Choisissez si vous pouvez afficher les messages d'état automatiquement.

Règle pour utiliser la "HDAVI Control" fonction une fois connecté avec un câble HDMI à un périphérique qui prend en charge "HDAVI Control".

• Sélectionnez "Non" lorsque vous ne souhaitez pas utiliser "HDAVI Control".

Arrêt simultané

Sélectionnez le lien d'extinction souhaité de cet appareil pour le fonctionnement de VIERA Link (⇒ 29). (Cela fonctionne selon les paramétrages de l'appareil compatible VIERA Link "HDAVI Control" connecté.)

Vidéo/audio

Quand on éteint le téléviseur, cet appareil s'éteint automatiquement.

Vidéo

Si vous écoutez uniquement du contenu sonore, l'appareil ne s'éteindra pas automatiquement.

Paramètres de l'unité

Appuyez sur [OK] pour afficher les paramètres suivants:

> Affichage panneau avant

Change la luminosité de l'affichage de l'unité.

• Si "Automatique" est sélectionné, l'afficheur est réglé sur lumineux et atténué seulement pendant la lecture.

Modifiez les informations de l'utilisateur enregistré dans le menu ACCUEIL.

Démarrage rapide

Accélération démarriage quand l'appareil est éteint. Lorsque réglée sur "Oui", l'unité de commande interne sera optimisée et la consommation électrique au ralenti augmentera par rapport à lorsqu'elle est réglée sur "Non".

Télécommande

Changez le code de télécommande si d'autres produits Panasonic réagissent avec cette télécommande.

Mise à jour du firmware (⇒ 21)

Appuyez sur [OK] pour afficher les paramètres suivants:

Vérisation de la mise à jour auto.

Quand l'appareil reste connecté à Internet, il contrôle l'existence d'une version plus récente du logiciel quand on l'allume et vous pouvez mettre à jour le logiciel si nécessaire.

Vous pouvez mettre le micrologiciel à jour manuellement si une mise à jour est disponible.

Information système

Appuyez sur [OK] pour afficher les paramètres suivants:

Les informations relatives aux logiciels utilisés par cette unité s'affichent.

Informations sur la version du firmware

Affiche la version du firmware de cet appareil et du module LAN sans fil.

Réglages par défaut

Ceci restaure toutes les valeurs, dans les menus Réglage et Option, aux réglages par défaut, à l'exception de certains réglages de réseau, des classements, du code de la télécommande, de la langue, etc.

Paramétrages des enceintes

Volume (balance des canaux) Temporisation de l'enceinte centrale Temporisation des enceintes Surround et Surround arrêté

• Enceintes Surround arrêté: en option (⇒ 12)

Régler le niveau de l'enceinte

(Option effective lors de la lecture de son multicanaux)

1 Sélectionnez "Test" et appuyez sur [OK]. Une sortie du signal de test s'effectue. 2 Pendant l'écoute du signal de test, appuyez sur [A, ] pour régler le volume de chaque enceinte (dB).

Le volume peut être réglé entre +6 dB et -6 dB. - Paramétrez le niveau de chaque enceinte selon le volume de l'enceinte avant (L) et avant (R) respectivement. 3 Appuyez sur [OK]. Le signal d'essai s'arrête.

Temps de retard

Pour une écoute optimale avec le son 5.1 canaux, toutes les enceintes, sauf le caisson de basses, doivent être à la même distance de l'endroit où le spectateur est assis. Si une des distances ① ou ② est plus petite que ③, mesurez la distance et ajustez le temps pour rattraper la différence (Voir le tableau ci-dessous).

① ② ③ : Cercle correspondant à la distance d'écoute primaire constante. A : Position réelle de l'enceinte. 3 : Position idéale de l'enceinte.

1 Appuyez sur [▲,▼,▲] pour sélectionner la boîte de distance (ms), puis appuyez sur [OK]. 2 Appuyez sur [, ] pour sélectionner le paramétrage, puis appuyez sur [OK].

Temporisation de l'enceinte centrale

Soustrayez la distance ① de la ③

Distance (Approximative)	Paramétrage
34 cm	1,0 ms
68 cm	2,0 ms
102 cm	3,0 ms
136 cm	4,0 ms
170 cm	5,0 ms

Temporisation des enceintes surround et surround arrière

Soustrayez la distance ② de la ③

Distance (Approximative)	Paramétrage
170 cm	5,0 ms
340 cm	10,0 ms
510 cm	15,0 ms

Pour terminer les paramétrages des enceintes

Appuyez sur [,,,] pour sélectionner Terminer et appuyez sur [OK].

Pour changer les paramètres du son

Pour plus de détails sur chaque réglage, se reporter à "Paramètres son" sur le menu Option. (⇒ 36)

① Appuyez sur [SURROUND]. ② Appuyez sur [, ] pour sélectionner "MULTI CH SOURCE" ou "2CH SOURCE" puis appuyez sur [OK]. ex.,

(3) Pendant que le mode est affiché, appuyez sur [, ] pour sélectionner le paramètre désiré. ( 36)

Régler le niveau des enceintes pendant la lecture

① Appuyez sur [CH SELECT] pour activer le mode configuration de l'enceinte. ② Appuyez sur [CH SELECT] plusieurs fois pour sélectionner l'enceinte.

• Appuyez sur [▲, ▼] pour régler la balance des enceintes avant.

Appuyez sur [▲] (augmenter) ou [▼] (diminuer) pour régler le niveau de l'enceinte pour chaque enceinte.

-6dBà+6dB

Effets sonores

① Appuyez sur [SOUND]. ② Appuyez sur [▲,▼] pour sélectionner "2CH SOURCE" ou "ALL SOURCE" puis appuyez sur [OK].

(3) Pendant que le mode est affiché

Appuyez sur [, ] pour sélectionner le paramètre désiré et appuyez sur [OK].

Répétez cette procédure si nécessaire. (⇒ 36)

• Les modes/effets du son peuvent ne pas être disponibles ou n'avoir aucune effet avec certaines sources.
• Vous pourriez constater une réduction de la qualité sonore quand ces effets/modes sonores sont utilisés avec certaines sources. Dans ce cas, désactivez les effets/modes sonores.

Option d'installation des enceintes

Consultez un entrepreneur en bâtiment qualifié si vous désirez suspendre les enceintes au mur. Une suspension incorrecte peut endommager le mur et les enceintes et provoquer des blessures.

Fixer à un mur

Vous pouvez fixer toutes les enceintes (sauf le caisson de basses) à un mur.

• Le mur ou la colonne sur lequel les enceintes doivent être fixées doit être en mesure de supporter 10kg par vis.

1. Vissez une vis (non fournie) dans le mur.

A Laissez environ 30 mm B 4,0mm 07,0mm a

9,4mm

Mur ou pilier 5,5mmà7,5mm

Placez l'enceinte de façon sûre sur la ou les vis avec les orifice(s).

Ex.: BTT560 BTT460 Enceinte avant
NON	OUI
• Dans cette position, l'enceinte tombera probablement si elle est déplacee vers la gauche ou la droite.	• Déplacez l'enceinte de façon à ce que la vis soit dans cette position.

Utilisez les mesures indiquées ci-dessous pour identifier la position de vissage sur le mur.

• Laissez au moins 20 mm d'espace au-dessus de l'enceinte et 10 mm de chaque côté pour que l'enceinte puisse y être placée.

Enceinte centrale

17 mm

52 mm

175 mm

BTT560 BTT460 enceinte avant

Fixez à un mur sans la base ni le support.

① 45mm

22mm

F 330 mm

• Rattacher le câble de l'enceinte au pied.

BTT500 Enceinte avant

⑥ 45mm

25mm

BTT560

BTT500 BTT460

Enceinte surround

BTT400

Enceinte avant, Enceinte surround

1 40 mm

41mm

Pour éviter le renversement

BTT560 BTT460 Enceinte avant

Pour éviter la chute

Enceinte avant, Enceinte surround, Enceinte centrale

1 Enfilez une ficelle dans l'enceinte.

Utilisez une cordelette de moins de 2,0mm capable de supporter plus de 10kg.

Ex.: BTT560 BTT460 Enceinte avant

A Cordelette (non fournie)

3 Arrière de l'enceinte

2 Faites passer une ficelle entre le mur et l'enceinte et serrez bien fort.

Crocketàvis(nonfourni) Mur ou pilier Environ 150 mm F Environ 120mm

Guide de résolution des pannes

Avant de demander une réparation, veuillez effectuer les vérifications suivantes.

Si le problème n'est pas résolu, consultez votre revendeur pour avoir des instructions.

Le dernier micrologiciel est-il installé? Les mises à jour de micrologiciels peuvent être produites pour corriger des irrégularités de fonctionnement que l'on a découvert sur certains modèles. ( 21)

Ce qui suit indique que votre appareil ne rencontre aucun problème avec cette unité:

• Sons réguliers de rotation du disque.
• Perturbation du disque pendant la recherche.
• Déformation de l'image pendant le remplacement des disques 3D.

L'appareil ne répond pas à la télécommande ou aux boutons du panneau avant.

Maintenez la touche [O/I] de l'appareil principal appuyée pendant 3 secondes.

• S'il n'est toujours pas possible de couper l'appareil, débranchez le cordon d'alimentation, patientez une minute, puis rebranchez le cordon.

Impossible d'éjecter le disque.

① Mettez l'appareil hors tension. ② Appuyez simultanément sur [OK], la touche jaune et la touche bleue de la télécommande pendant plus de 5 secondes.

• "00 RET" s'affiche sur l'afficheur de l'appareil.

③ Appuyez de façon répétée sur [▶] (droite) de la télécommande jusqu'à ce que "06 FTO" apparaisse sur l'afficheur de l'appareil. ④ Appuyez sur [OK].

Pour revenir aux réglages d'usine.

Sélectionnez "Oui" sous "Réglages par défaut" dans le Menu de configuration. (⇒ 42)

Pour ramener tous les réglages sur leur valeur d'usine.

Réglez l'unité ainsi qu'il suit : ① Mettez l'appareil hors tension. ② Appuyez simultanément sur [OK], la touche jaune et la touche bleue de la télécommande pendant plus de 5 secondes.

• "00 RET" s'affiche sur l'afficheur de l'appareil.

③ Appuyez de façon répétée sur [droite] de la télécommande jusqu'à ce que "08 FIN" apparaisse sur l'afficheur de l'appareil. ④ Appuyez sur [OK] pendant au moins 3 secondes.

Cet appareil s'éteint si l'entrée du téléviseur est modifiée.

Il s'agit d'un phénomène normal en utilisant VIERA Link (HDAVI Control 4 ou supérieur). Pour plus de détails veuillez consulter le mode d'emploi du téléviseur.

La télécommande ne fonctionne pas correctement.

Changez les piles de la télécommande. ( 9) La télécommande et l'appareil principal utilisent des codes différents. Si "SET" s'affiche sur l'afficheur de l'appareil lorsqu'on pousse sur le bouton de la télécommande, changez le code de la télécommande. ( 42,50)

Le mode tuner TV n'est pas affiché lorsque le téléviseur est allumé.

Ce phénomène peut se produire en fonction des réglages du téléviseur lorsque "Démarrage rapide" est réglé sur "Oui". En fonction du téléviseur, ce phénomène peut être évité en reconnectant le câble HDMI à un connecteur d'entrée HDMI différent ou en changeant le réglage de la connexion automatique HDMI.

Le seul recours est d'annuler le verrouillage par niveau de classement.

Ce réglage reprendra alors sa valeur d'usine. ① Allumez l'appareil. ② Appuyez simultanément sur [OK], la touche jaune et la touche bleue de la télécommande pendant plus de 5 secondes.

• "00 RET" s'affiche sur l'afficheur de l'appareil.

③ Appuyez de façon répétée sur [▶] (droite) de la télécommande jusqu'à ce que "03 VL" apparaisse sur l'afficheur de l'appareil. ④ Appuyez sur [OK].

Cet appareil ne reconnaît pas correctement la connexion USB.

Déconnectez et reconnectez le câble USB. Si la connexion n'est toujours pas reconnue, éteignez et rallumez de nouveau cet appareil. Les dispositifs USB peuvent ne pas être reconnus par cet appareil s'ils sont connectés en utilisant les choses suivantes:

un concentrateur (hub) USB - Un câble d'extension USB autre que celui fourni avec l'Adaptateur de Réseau Local (LAN) Sans fil DY-WL5 (en option)

Si vous connectez le DD USB à cet appareil, utilisez le câble d'extension USB fourni avec le DD.

L'unité bascule en mode de veille.

Cet appareil passera automatiquement en mode veille s'il reste inactif pendant 30 minutes. (⇒ 23) Quand l'heure paramétrée pour l'arrêt temporisé aura passé, l'appareil s'éteindra. ( 9)

L'un des périphériques de sécurité de l'unité est activé. Appuyez sur [O/I] sur l'unité centrale pour éteindre l'unité.

L'appareil ne s'éteint pas.

Appuyez et maintenez [O/I] sur l'appareil principal pendant 3 secondes. (S'il est toujours impossible d'éteindre l'appareil, débranchez le cordon d'alimentation secteur, attendez 1 minute, puis rebranchez le cordon d'alimentation secteur.) ② Réinitialisez l'appareil de la façon suivante: Tandis que l'appareil est éteint, appuyez et maintenez simultanément [VOL +], [▲ OPEN/ CLOSE] et [0]/l] sur l'unité principale pendant plus de 5 secondes.

Présence d'un tremblement.

Une résolution incorrecte est sélectionnée dans "Format video HDMI". Réinitialisez l'appareil de la façon suivante : ① Allumez l'appareil. ② Appuyez simultanément sur [OK], la touche jaune et la touche bleue de la télécommande pendant plus de 5 secondes.

• "00 RET" s'affiche sur l'afficheur de l'appareil.

③ Appuyez de façon répétée sur [▶] (droite) de la télécommande jusqu'à ce que "04 PRG" apparaisse sur l'afficheur de l'appareil. ④ Appuyez sur [OK] pendant au moins 3 secondes. Réglez à nouveau l'élément. (⇒ 38)

• Si les modes audio Dolby Digital Plus, Dolby TrueHD et DTS-HD ne sont pas produits correctement, sélectionnez "Oui" dans "Réglages par défaut" et effectuez les paramétrages ajustés. (⇒ 42)

L'appareil et le téléviseur utilisent des systèmes vidéo différents.

① Allumez l'appareil. ② Appuyez simultanément sur [OK], la touche jaune et la touche bleue de la télécommande pendant plus de 5 secondes.

• "00 RET" s'affiche sur l'afficheur de l'appareil.

③ Appuyez de façon répétée sur [droite] de la télécommande jusqu'à ce que "05 P/N" apparaisse sur l'afficheur de l'appareil. ④ Appuyez sur [OK] pendant au moins 3 secondes. Le système commute de PAL à NTSC ou inversement.

Le système utilisé sur le disque ne correspond pas à votre téléviseur. - Les disques PAL ne peuvent pas être visionnés correctement sur un téléviseur NTSC.

Lorsque "Méthode de lecture disque 3D" dans le Menu Configuration est réglée sur "Automatique", les images peuvent ne pas être reproduites à cause de la méthode de connexion. Après avoir retiré le disque de l'appareil, Sélectionnez "Réglr av. lect." dans le Menu Configuration, puis Sélectionnez "Lecture 2D" sur l'écran de configuration affiché pour visionner des disques 3D. (⇒ 39) Si une coloration irrégulière survient sur toute téléviseur, éteignez celui-ci pendant environ 30 minutes.

Si cela persiste, éloignez les enceintes du téléviseur.

La sortie de la vidéo ne se fait pas en haute définition.

Confirmez que le "Format vidéo HDMI" dans le menu réglages soit réglé convenablement. (⇒ 38)

La vidéo en 3D n'est pas reproduite.

Modifiez les réglages comme requis par le format du téléviseur raccordé. (⇒ 39, "Type de 3D") Est-ce que la configuration de cet appareil et du téléviseur est correcte? ( 26) Selon le téléviseur connecté, la vidéo en cours de lecture peut doit 2D à cause d'un changement de résolution etc. Vérifiez la configuration 3D du téléviseur. Vérifiez que l'entrée vidéo HDMI correcte soit sélectionnée sur le téléviseur.

La vidéo 3D n'est pas retransmise correctement en 2D.

Sélectionnez "Régler av. lect." dans le Menu Configuration, puis sélectionnez "Lecture 2D" sur l'écran de configuration affiché pour visionner des disques 3D. (⇒ 39, "Méthode de lecture disque 3D") Les disques qui ont des titres enregistrés en Côte à côte (2 structures d'écran) pouvant bénéficier de la 3D sont visionnés selon la configuration du télévisieur.

Une bande noire s'affiche autour bord de l'écran. le format de l'écran est anormal.

Confirmez le bon réglage de l'“Aspect TV”. (⇒ 41) Ajustez le réglage d'aspect du téléviseur.

Pas de son.

Volume bas.

Son déformé.

Impossible d'entendre le type de son souhaité.

Contrôlez les connexions aux enceintes et autres appareils. ( 13 - 19) Assurez-vous que les paramétrages des enceintes pour vos enceintes sont corrects. (⇒ 43) Pour effectuer la sortie audio à partir d'un périphérique branché à un câble HDMI, réglez "Sortie audio HDMI" sur "Oui" dans le menu Configuration. ( 39) Lorsque "Piste sonore secondaire BD-Vision" est réglé sur "Oui", Dolby TrueHD, Dolby Digital Plus, DTS-HD Master Audio et DTS-HD High Resolution Audio sont reproduits en Dolby Digital ou DTS Digital Surround. Re-master ne fonctionnera pas si le signal bitstream est produit à partir de la prise HDMI AV OUT. ( 36) En fonction de l'équipement connecté, le son peut être déformé si cette unité est branchée à l'aide d'un câble HDMI. L'audio multi-canaux provenant d'un dispositif connecté au téléviseur n'est pas sorti sous sa forme multi-canaux d'origine.

• Si le dispositif est doté d'une prise de sortie audio optique, connectez le dispositif à la prise DIGITAL AUDIO IN de cet appareil. (⇒ 17)

Absence de son ambiphonique.

Appuyez sur [SURROUND] pour sélectionner un effet ambiphonique. (⇒ 44) BTT560 BTT500

(En utilisant les enceintes 7.1)

Le son n'est pas retransmis par les enceintes Surround arrière (en option) même si Dolby Pro Logic II est actif.

Impossible d'obtenir l'audio.

Lorsque le son est produit à partir de la prise HDMI AV OUT, réglez "Dolby D/Dolby D+/Dolby TrueHD", "DTS/DTS-HD" ou "Son MPEG" sur "PCM". (⇒ 38)

Aucun son en provenance du téléviseur.

Appuyez sur [EXT-IN] pour sélectionner la source correspondante. ( 22) Pour connecter l'appareil à un téléviseur à l'aide d'un cable HDMI, vérifiez que la prise HDMI du téléviseur est labélisée "HDMI (ARC)". Si elle n'est pas labélisée de cette manière, effectuez la connexion à l'aide d'un cable HDMI ainsi que d'un cable audio optionnel. ( 16) S'il n'y a aucun son provenant de l'équipement connecté à la prise DIGITAL AUDIO IN de cet appareil, vérifiez que la sortie audio optionnelle de cet équipement est réglée sur PCM.

Le disque ne peut pas être lu.

Le disque est sale. ( 6) Le disque n'est pas finalisé. ( 8)

Les photos (JPEG) ne sont pas lues normalement.

Les images qui ont été éditées sur un PC, comme une image Progressive JPEG, etc., peuvent ne pas être lues.

Je ne peux pas dire bd-live.

La carte SD est protégée en écriture. ( 8)

Confirmez que cet appareil soit connecté à la bande passante d'Internet. (⇒ 18) Confirmez les réglages "Accès Internet BD-Live". (⇒ 41) Confirmez que la carte SD se trouve dans la fente prévue à cet effet. (⇒ 22)

La piste son et les sous-titres alternatifs ne peuvent être sélectionnées.

Les langues ne sont pas enregistrées sur le disque. Vous n'êtes pas en mesure d'utiliser le menu options pour changer la bande son et les sous-titrages sur certains disques. Utilisez les menus du disque pour effectuer les changements. (⇒ 26)

Impossible de charger ou d'utiliser.

Assurez-vous que iPod/iPhone est bien connecté.

BTT560 BTT500 Si des dispositifs iPod/iPhone sont connectés à la fois au port USB et à la station d'accueil, débranchez les deux, puis reconnectez uniquement celui que vous désirez utiliser. La batterie de l'iPod/iPhone est épuisée. Chargez l'iPod/iPhone, puis réessayez. Si une action inattendue survient en utilisant l'iPod/iPhone, reconnectez l'iPod/iPhone ou essayez de redémarrer l'iPod/iPhone.

On entend un son déformé ou du bruit.

Réglez la position de l'antenne.

Essayez de garder une certaine distance entre l'antenne et le téléviseur.

Le bruit est excessif.

Modifiez le son afin qu'il sorte en monophonique. Appuyez sur [AUDIO] pour sélectionner "MONO". Le son devient monaural.

• Pour annuler, appuyez à nouveau sur la touche ou changez la fréquence.

Dans des circonstances normales, sélectionnez "AUTO STEREO".

Impossible de se connecter au réseau.

Confirmez la connexion de réseau et les réglages. ( 18,20,40) Il peut y avoir des obstacles qui empêchent l'appareil de détecter le réseau domestique. Rapprochez l'appareil et le routeur sans fil l'un de l'autre. Consultez le manuel d'utilisation de chaque dispositif et connectez-les en conséquence.

En utilisant une connexion LAN sans fil, la vidéo provenant d'un serveur de media certifié DLNA n'est pas lue ou bien des images de la vidéo sont perdues pendant la lecture.

Un routeur avec un taux de transfert élevé comme un routeur sans fil de 802.11n (2,4 GHz) peut résoudre le problème. Si vous utilisez un routeur sans fil de 802.11n (2,4 GHz), il est nécessaire de régler le type de cryptage sur "AES".

L'utilisation simultanée d'un four à micro-ondes, d'un téléphone sans fil etc. à 2,4 GHz peut causer des interruptions de connexion ou autres problèmes.

Sur l'écran "Réglages sans fil" (⇒ 40), au moins 4 indicateurs de "Réception" doivent être allumés pour que la connexion soit stable. Si 3 indicateurs ou moins sont allumés ou si la connexion est en train de s'interrompre, changez la position ou l'angle de tout routeur sans fil et voyez si l'état de connexion s'améliore. S'il n'y a pas d'amélioration,

connectez-vous à un réseau filaire et effectuez de nouveau la "Réglage facile du réseau" ( 20).

Messages

Les messages ou codes de service suivants peuvent apparaître sur le téléviseur ou sur l'afficheur de l'appareil.

Lecture impossible.

Vous avez inséré un disque incompatible.

Lecture impossible sur ce lecteur.

Vous avez essayé de lire une image non compatible. Vérifiez que "SD" sur l'afficheur de l'appareil n'est pas affiché et réintroduisez la carte.

Aucun disque inséré.

Le disque peut avoir été inséré à l'envers.

Certaines opérations ne sont pas prises en charge par l'appareil.

(par exemple, ralentir arrière, etc.)

L'adresse IP n'est pas configurée.

Le "Adresse IP" sous "Configuration adresse IP / DNS" est "... --- --- ---". Paramétrez "Adresse IP", "Masque de sous-réseau", et "Adresse Passerelle". (Sélectionnez l'acquisition automatique de l'adresse si nécessaire.)

Le point d'accès sans fil dispose actuellement d'un réglage réseau à faible sécurité. il est recommandé de configurer sur un réglage plus élevé.

Paramétrez un niveau de sécurité élevé pour le réseau en vous référant au mode d'emploi du routeur sans fil.

Sur l'afficheur de l'appareil

L'appareil doit fonctionner correctement. Appuyez sur [ON] de l'unité principale pendant 3 secondes pour mettre l'appareil en veille, puis rallumez-le.

Pendant la connexion à un réseau.

Il y a une restriction d'affichage sur une BD-Video ou DVD-Video. ( 41)

Le support est sale ou rayé. L'appareil ne peut pas le lire.

L'appareil suit un processus interne. Il ne s'agit pas d'un mauvais fonctionnement. Vous ne pouvez pas utiliser l'appareil pendant que "PLEASE WAIT" est affiché.

Le dispositif USB a absorbé trop d'électricité. Enlevez le dispositif USB.

(“□” représenté un numéro.)

La télécommande et l'unité centrale utilisent des codes différents. Modifier le code sur la télécommande.

Appuyez sur [OK] et le bouton numéroté indiqué au même moment pendant plus de 5 secondes.

Cet appareil est chaud. Il passe en mode de voirie pour des raisons de sécurité. PATIENTEZ pendant 30 minutes pour que le message disparaisse. Sélectionnez une position avec une bonne ventilation lorsqu'vous installez l'appareil.

Hou fu

Contrôlez et corriguez les connexions des câbles des enceintes. Quelque chose d'inhabituel se passe. Contrôlez l'appareil en vous servant du guide de dépannage. Si le code de service reste affiché, procédez comme suit.

Débranchez la fiche de la prise secteur, attendez quelques secondes, puis rebranchez-la. Appuyez sur [O/I] pour allumer l'appareil.

Si le code de service reste affiché malgré la procédure ci-dessus, contactez le service après-vente. Lors de votre appel au SAV, précisez le code de service affiché.

LiPod/iPhone absorbe trop d'électricité. Enlevez l'iPod/iPhone et éteignez l'appareil.

Le système est redémarré lors de la mise à jour du logiciel. N'éteignez pas l'appareil.

Le micrologiciel a été mis à jour. Veuillez ne pas couper l'alimentation.

Le micrologiciel a été mis à jour. Veuillez ne pas couper l'alimentation.

La mise à jour du logiciel est terminée.

L'opération demandée ne peut pas être effectuée.

Les stations sont sélectionnées et la radio se règle sur la dernière station prédéfinie.

Le préréglage automatique a échoué. Préréglez les stations manuellement.

TUNED/stereo

Une émission en stéréo ou du son en stéréo est sélectionné.

Une émission en monaural ou du son en monaural est sélectionné.

Caractéristiques techniques

GENERAL

Consommation electrique	BTT560 BTT500 Environ 89 W
	BTT460 BTT400 Environ 80 W
Consommation en mode de veille	Environ 0,1 W (BTT560 BTT500 Lorsque les autres dispositifs raccordes sont étenteits)
Alimentation	AC 220 V à 240 V, 50 Hz
BTT560 BTT500 iPod/iPhone Prise	DC OUT 5 V 1,0 A MAX 1 système
Dimensions (L×H×P)	BTT560 460 mm × 40,0 mm × 279,3 mm
	BTT500 460 mm × 38,7 mm × 279,3 mm
	BTT460 BTT400 460 mm × 47,7 mm × 265,4 mm
Poids	BTT560 Environ 3,0 kg
	BTT500 Environ 2,7 kg
	BTT460 BTT400 Environ 2,4 kg
Plage de température de fonctionnement	0 °C à 40 °C
Plage d'humidité de fonctionnement	35% à 80% RH (pas de condensation)
Caracteristiques du LASER	Produit LASER de Classe 1 Longueur d'onde: 790 nm (CD)/ 660 nm (DVD)/405 nm (BD) Puisance du laser: Aucune radiation dangereuse n'est émise grace à la protection de sécurité

SECTION AMPLIFICATEUR

SORTIE ALIMENTATION RMS TTL		1000 W
BTT560	BTT500	1 kHz, 10% de distorsion harmonique totale
		AVANT: 185 W par ca. (3 Ω)CENTRALE: 180 W par ca. (3 Ω)SURROUND: 125 W par ca. (3 Ω)
		100 Hz, 10% de distorsion harmonique totale
		CAISSON DE BASSE: 200 W par ca. (3 Ω)
BTT460	BTT400	1 kHz, 10% de distorsion harmonique totale
		AVANT: 160 W par ca. (3 Ω)CENTRALE: 160 W par ca. (3 Ω)SURROUND: 160 W par ca. (3 Ω)
		100 Hz, 10% de distorsion harmonique totale
		CAISSON DE BASSE: 200 W par ca. (3 Ω)
Entrée Audio		AUX × 1
Entrée audio numérique		Optique × 1
		Fréquence d'échantillonnage: 32 kHz, 44,1 kHz, 48 kHz
		Format audio: PCM, Dolby Digital, DTS

SECTION ENCEINTE

	Haut-parleur de graves EN CÔNE (cm)	Gamme étendue EN CÔNE (cm)	Super tweeter Type Piezo
BTT1560
Avant	-	6,5	○
Centrale	-	6,5	○
Surround	-	6,5	○
Caisson de basse	16	-	-
BTT1500
Avant	-	6,5	○
Centrale	-	6,5	○
Surround	-	6,5	○
Caisson de basse	16	-	-
BTT1400
Avant	-	6,5	○
Centrale	-	6,5	○
Surround	-	6,5	○
Caisson de basse	16	-	-
BTT1400
Avant	-	6,5	○
Centrale	-	6,5	○

• L'impédance de toutes les enceintes est de 3 Ω.

SECTION TUNER FM

Plage de la fréquence	87,50 MHz à 108,00 MHz (par variation de 50 kHz)
Prises ANTENNE	75 Ω (inégal)

SECTION PRISE

Port USB	USB2.0 2 système
Emplacement de carte SD	Prise 1 système
Ethernet	Système 1 10BASE-T/100BASE-TX
BTT560 BTT500Réseau local (LAN) sans fil	Conformité à la norme:IEEE802.11 b/g/n
	Portée de la fréquence: Bande2,4 GHz
	Sécurité: WPA™/WPA2TM(Type de cryptage: TKIP/AES,Type d'authentication: PSK),WEP (64 bits/128 bits)

SECTION VIDEO

Système du signal	PAL/NTSC
Sortie HDMI AV*	Prise de sortie: Type A (19 broches) 1 système
Bit1560 Bit1500 Entrée HDMI AV*	Prise d'entrée: Type A (19 broches) 2 système

• Cet appareil prend en charge la fonction "HDAVI Control 5".

Caractéristiques sujettes à modifications sans préavis.

Formats des fichiers

Format pris en charge par le DLNA

Formats des fischiers	Extension	Informations de référence
MP3	“.MP3”,“.mp3”	Cet apparéil prend en charge les marqueurs ID3, mais seuls les titres, le nom des artistes et le nom des albums peuvent s'afficher.
JPEG	“.JPG”,“.jpg”	• Le format MOTION JPEG et Progressive JPEG ne sont pas pris en charge. • Vous pouvez ne pas être en mesure de dire le fjichier si vous avezedited la structure du dossier ou le nom du fjichier sur un ordinateur ou un autre apparéil.
MKV	“.MKV”,“.mkv”	• Le fjichier video et le fjichier de sous-titrage se trouvent dans le même dossier, et les noms de fischiers sontidentiques, sauf pour les extensions de fjichier. • Certains fischiers MKV pourrait ne pas être lis, en fonction de la résolution video et du taux de trame.
	Fichier de sous-titrage“.SRT”,“.srt”,“.SSA”,“.ssa”,“.ASS”,“.ass”
FLAC	“.FLAC”,“.flac”	Taux d'échantillonnage maximum: 192 kHz/24 bits
WAV	“.WAV”,“.wav”	Taux d'échantillonnage maximum: 48 kHz/16 bits
MPO	“.MPO”,“.mpo”	Image fixe 3D

• Avec certains états d'enregistrement et structures de dossiers, l'ordre de lecture peut varier ou la lecture peut être impossible.
• Les formats de fichiers qui ne sont pas pris en charge par votre serveur DLNA ne peuvent pas être lus.

Vidéo

Conteneur	Codec écdo	Codec audio	Exampie d'extension de filchier
AVCHD	H.264	Dolby Digital	.mts
MP4	H.264	AAC	.mp4
PS	MPEG2	Dolby Digital PCM linéaire	.mpg, .mpeg
TS	MPEG2 H.264	AAC Dolby Digital	.m2ts .ts


Format	Exemple d'extension de fischier
JPEG	. jpg

Son

Codec audio	Exemple d'extension de fichier
MP3	.mp3
AAC	.m4a
FLAC	.flac
PCM linéaire	-

Affichage de la liste des langues

Afficheur	Langue	Afficheur	Langue	Afficheur	Langue
ENG	Anglais	JPN	Japonais	ARA	Arabe
FRA	François	CHI	Chinois	HIN	Hindi
DEU	Allemand	KOR	Coréen	PER	Persan
ITA	Italien	MAL	Malais	IND	Indonésien
ESP	Espagnol	VIE	Vietnamien	MRI	Maori
NLD	Néerlandais	THA	Thai	BUL	Bulgare
SVE	Suèdois	POL	Polonais	RUM	Roumain
NOR	Norvégien	CES	Tchéque	GRE	Grec
DAN	Danois	SLK	Slovaque	TUR	Turc
POR	Portugais	HUN	Hongrois	*	Autres
RUS	Russe	FIN	Finnois

Liste de codes de langues

Langue	Code	Langue	Code	Langue	Code
Abkhaze:	6566	Grec:	6976	Pendjabi:	8065
Afar:	6565	Groenlandais:	7576	Persan:	7065
Afrikaans:	6570	Guarani:	7178	Polonais:	8076
Albanais:	8381	Gujrati:	7185	Portugais:	8084
Allemand:	6869	Georgien:	7565	Quéchua:	8185
Amharique:	6577	Haoussa:	7265	Rhéto-roman:	8277
Anglais:	6978	Hindi:	7273	Roumain:	8279
Arabe:	6582	Hongrois:	7285	Russe:	8285
Arménien:	7289	Hébreu:	7387	Samoan:	8377
Assamais:	6583	Indonesien:	7378	Sanscrit:	8365
Aymara:	6589	Interlingua:	7365	Serbe:	8382
Azerbaldjanais:	6590	Irlandais:	7165	Serbo-croatie:	8372
Bachkir:	6665	Islandais:	7383	Shona:	8378
Basque:	6985	Italien:	7384	Sindhi:	8368
Bengali, bangla:	6678	Japonais:	7465	Slovaque:	8375
Bhoutani:	6890	Javanais:	7487	Slovene:	8376
Bihari:	6672	Kannada:	7578	Somali:	8379
Birman:	7789	Kazakh:	7575	Souahéli:	8387
Biélorusse:	6669	Kirghiz:	7589	Soudanais:	8385
Breton:	6682	Kurde:	7585	Suédois:	8386
Bulgare:	6671	Laotien:	7679	Tadjik:	8471
Cachemirien:	7583	Latin:	7665	Tagal:	8476
Cambodgien:	7577	Lette, letton:	7686	Tamoul:	8465
Catalan:	6765	Lingala:	7678	Tatar:	8484
Chinois:	9072	Lituanien:	7684	Tchéque:	6783
Cingalais:	8373	Macédonien:	7775	Telugu:	8469
Corse:	6779	Malais:	7783	Thai:	8472
Coréeen:	7579	Malayalam:	7776	Tibétain:	6679
Croate:	7282	Malgache:	7771	Tigrigna:	8473
Danois:	6865	Maltais:	7784	Tonga:	8479
Espagnol:	6983	Maori:	7773	Turc:	8482
Espéranto:	6979	Marathe:	7782	Turkmene:	8475
Estonien:	6984	Moldave:	7779	Twi:	8487
Fidjien:	7074	Mongol:	7778	Ukrainien:	8575
Finnois:	7073	Nauri:	7865	Vietnamien:	8673
Français:	7082	Norvigien:	7879	Volapuk:	8679
Frison:	7089	Néerlandais:	7876	Wolof:	8779
Féroïen:	7079	Népalais:	7869	Xhosa:	8872
Gallicien:	7176	Oriya:	7982	Yiddish:	7473
Gallois:	6789	Ourdou:	8582	Yorouba:	8979
Gáélique écossais:	7168	Ouzbek:	8590	Zoulou:	9085
		Pachto, pachtou:	8083

"AVCHD", "AVCHD 3D", "AVCHD Progressive" et "AVCHD 3D/Progressive" sont des marques commerciales de Panasonic Corporation et de Sony Corporation.

Java est une marque déposée d'Oracle et/ou de ses affiliés.

Fabriqué sous licence de Dolby Laboratories.

Dolby, Pro Logic, et le symbole double-D sont des marques déposées de Dolby Laboratories.

Fabriqués sous licence couverte par brevet américain n°

7,272,567; 7,333,929; 7,212,872 et autres brevets américains et mondiaux délivrés et en cours de délivrance. DTS-HD, le Symbole, & DTS-HD ainsi que le Symbole ensemble sont des marques déposées & DTS-HD Master Audio | Essential est une marque commerciale de DTS, Inc. Logiciel inclus dans le produit © DTS, Inc. Tous droits réservés.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques déposées ou enregistrées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

Ce produit est commercialisé dans le cadre de la licence de portefeuille de brevet AVC et de la licence de portefeuille de brevet VC-1 pour une utilisation personnelle et non commerciale par un consommateur, en vue (i) d’encoder une vidéo conformément à la norme AVC et à la norme VC-1 ("AVC/VC-1 Video") et/ou (ii) de déserializer une vidéo AVC/VC-1 précédemment encodée par un consommateur dans le cadre d’une activité personnelle et non commerciale et/ou obtenu après d’un fournisseur vidéo autorisé à commercialiser des vidéos AVC/VC-1. Aucune licence n’est accordée ni impliquée pour toute autre utilisation. Pour plus d’informations, veuillez contacter MPEG LA, LLC. Consultez le site http://www.mpegla.com.

HDAVI Control™ est une marque de commerce de Panasonic Corporation.

VIERA Connect est une marque commerciale de Panasonic Corporation.

Technologie d'encodage du son MPEG Layer-3 brevetée par Fraunhofer IIS et Thomson.

Le logo SDXC est une marque déposée de SD-3C, LLC.

"DVD Logo" est une marque commerciale de DVD Format/Logo Licensing Corporation.

"Wi-Fi", "Wi-Fi Protected Setup", "Wi-Fi Direct", "WPA" et "WPA2" sont des marques commerciales ou des marques déposées de Wi-Fi Alliance.

Le logo Wi-Fi CERTIFIED est une marque d'homologation de Wi-Fi Alliance.

La marque Wi-Fi Protected Setup est une marque de Wi-Fi Alliance.

Windows est une marque commerciale ou une marque déposée de Microsoft Corporation aux États-Unis et dans les autres pays.

"Conc pour iPod" et "Conc pour iPhone" signifient qu'un accessoire électronique a été conçu pour se connecter spécifiquement à un iPod, ou un iPhone, respectivement, et a été certifié conforme par le concepteur aux normes de performance Apple.

Apple décline toute responsabilité concernant le fonctionnement de cet appareil ou sa conformité aux normes de sécurité et de réglementation.

Veuillez noter que l'utilisation de cet accessoire avec un iPod ou un iPhone peut affecter la performance de la connexion sans fil. iPhone, iPod, iPod classic, iPod nano, et iPod touch sont des marques de commerce de Apple Inc., enregistrées aux États-Unis et dans d'autres pays.

Le nom Skype, les marques et les logos associés ainsi que le logo "S" sont des marques déposées de Skype.

Copyright 2004-2010 Verance Corporation. Cinavia™ est une marque déposée de Verance Corporation. Protégée par le brevet américain 7369677 et des brevets mondiaux attribués et en attente d'attribution sous licence de Verance Corporation. Tous droits réservés.

Ce produit contient le logiciel suivant :

(1) le logiciel développé indépendamment par ou pour Panasonic Corporation, (2) le logiciel appartenant à un tiers et sous licence Panasonic Corporation, (3) le logiciel sous licence GNU General Public License, Version 2 (GPL v2), (4) Le logiciel sous licence GNU Lesser General Public License, Version 2.1 (LGPL v2.1) et/ou, (5) le logiciel "open source" autre que le logiciel sous licence GPL v2 et/ou LGPL v2.1

Pour les logiciels classés comme (3) et (4), veilliez consulter les termes et les conditions de la GPL v2 et de la LGPL v2.1, qui selon le cas peut se trouver à l'adresse

http://www.gnu.org/licenses/old-licenses/gpl-2.0.html et http://www.gnu.org/licenses/old-licenses/lgpl-2.1.html.

En outre, les logiciels classés (3) et (4) sont protégés par plusieurs individus. Veuillez consulter la notice de copyright de ces personnes à l'adresse

Le géciel GPL/LGPL est distribué dans l'espoir qu'il sera utile, mais SANS AUCUNE GARANTIE, sans même la garantie implicé de VALEUR MARCHANDE ou D'ADAPTATION À UN USAGEPARTICULARI.

Au moins trois (3) ans à compter de la livraison des produits, Panasonic donnera à tout tiers qui nous contacte en utilisant les coordonnées ci-dessous, pour un montant non supérieur à notre coût pour la réalisation physique de la distribution du code source, une copie complète exploitable par ordinateur du code source correspondant, couvert par la GPL v2/LGPL v2.1.

Coordonnées de contact

[e-mail]

Le code source est également disponible gratuitement pour vous et toute autre personne publique via notre site web ci-dessous. http://panasonic.net/avc/oss/bdplayer/AWBPPP12.html

Le logiciel classé (5) inclut les éléments suivants.

1. Ce produit incluit un logiciel développé par le Projekt OpenSSL pour l'utilisation dans la Boite à outils OpenSSL. (http://www.openssl.org/)
2. Ce produit inclut un logiciel développé par la University of California, Berkeley et ses collaborateurs.
3. Code FreeType.
4. Le logiciel JPEG du Independent JPEG Group.

MS/WMA Cet appareil est protégé par certains droits de propriété intellectuelle de Microsoft Corporation et de tiers. L'utilisation ou la distribution de cette technologie à l'extérieur de cet appareil est interdite sans une licence de Microsoft ou d'une filiale Microsoft autorisée et des tiers. MS/PlayReady/Etiquetage du produit fini Ce produit contient une technologie qui fait l'objet de certains droits sur la propriété intellectuelle de Microsoft. Toute utilisation ou diffusion de cette technologie en dehors de ce produit est interdite sans la (les) licence(s) appropriée(s) provenant de Microsoft. MS/PlayReady/Avertissements Utilisateur Final Les propriétaires du contenu utilisant la technologie d'accès au contenu Microsoft PlayReady™ pour protéger leur propriété intellectuelle, y compris le contenu protégé par droits d'auteur. Ce dispositif utilise la technologie PlayReady pour accéder au contenu protégé PlayReady et/ou au contenu protégé WMDRM. Si le dispositif ne parvient pas à bien appliquer les limitations d'utilisation du contenu, les propriétaires de ce contenu peuvent demander à Microsoft de révoquer la capacité du dispositif à consommer le contenu protégé PlayReady. La révocation ne devrait pas affecter le contenu non protégé ni le contenu protégé par d'autres technologies d'accès au contenu. Les propriétaires du contenu peuvent vous demander de mettre à jour PlayReady pour accéder à leur contenu. Si vous refusez une mise à jour, vous ne serez plus en mesure d'accéder au contenu nécessitant une mise à jour. Vorbis, FLAC, WPA Suppliant Les licences du logiciel s'affichent lorsque "Licence logicielle" dans le menu Configuration est sélectionné. ( 42)

POWERED

CERTIFIED

(À l'intérieur de l'appareil)
