SCHT37R - Système home cinéma PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Marque	Panasonic
Modèle	SCHT37R
Type de produit	Système home cinéma avec enregistreur DVD
Configuration des enceintes	5.1 canaux (avant G/D, centrale, surround G/D, subwoofer)
Récepteur	SA-HT07
Subwoofer	SB-WA07, amplifié
Enregistreur DVD	DMR-E85H ou DMR-E55 (disque dur 80 Go ou non)
Formats de lecture	DVD-Vidéo, CD audio, CD-R/RW, DVD-R/RW
Formats d'enregistrement	Disque dur (DMR-E85H) ou DVD-RAM, DVD-R
Alimentation	Secteur 220-240 V, 50/60 Hz
Consommation	Environ 150 W (récepteur + enregistreur)
Connectique vidéo	Sorties VIDEO IN RCA, SCART, COMPONENT VIDEO
Connectique audio	Entrée/sortie optique, audio analogique
Radio intégrée	FM/AM avec antennes fournies
Accessoires fournis	Télécommande, câbles (optique, audio/vidéo, enceintes, antennes), cordons d'alimentation
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Débrancher en cas d'orage ou de non-utilisation prolongée. Ne pas obstruer les fentes de ventilation.
Réparabilité	Pièces détachées disponibles via service après-vente Panasonic

FOIRE AUX QUESTIONS - SCHT37R PANASONIC

Comment brancher les enceintes sur le récepteur ?

Utilisez les câbles d'enceinte fournis. Connectez chaque enceinte à la borne correspondante sur le récepteur (FRONT L/R, CENTER, SURROUND L/R). Respectez la polarité (+/-). Pour le subwoofer, utilisez le câble système dédié relié à la prise TO SB-WA07.

Comment raccorder l'enregistreur DVD au téléviseur ?

Trois options : RCA (câble vidéo jaune sur VIDEO IN), SCART (péritel 21 broches) ou Composante (câbles Y, Pb, Pr). Choisissez selon les entrées de votre téléviseur. Consultez le mode d'emploi du téléviseur.

Comment enregistrer un programme TV ?

Mettez sous tension, sélectionnez 'DVR/VCR1' sur le récepteur. Choisissez HDD ou DVD comme support. Sélectionnez le canal avec CH +/-, choisissez le mode d'enregistrement (XP, SP, LP, EP) et appuyez sur [REC]. Pour arrêter, appuyez sur [■].

Que faire si la radio FM capte mal ?

Déployez l'antenne FM intérieure et fixez-la en hauteur avec un adhésif. Éloignez l'enregistreur DVD des antennes car il peut causer des interférences. Si nécessaire, utilisez une antenne extérieure.

Comment lire un DVD ?

Insérez le disque dans l'enregistreur DVD (tiroir), fermez-le. Sélectionnez 'DVR/VCR1' sur le récepteur. Si le disque dur est sélectionné, basculez sur DVD avec DRIVE SELECT. La lecture démarre automatiquement. Utilisez les touches de contrôle (lecture, pause, arrêt).

Comment nettoyer le système ?

Débranchez l'appareil. Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez jamais de produits chimiques ou de chiffons humides. Pour les connecteurs, utilisez un coton-tige sec.

Puis-je connecter des enceintes supplémentaires ?

Non, le système est conçu pour 5 enceintes passives (avant, centrale, surround) et un subwoofer amplifié. N'utilisez que les enceintes fournies pour respecter l'impédance et la puissance.

Comment mettre à jour le firmware de l'enregistreur ?

Consultez le site Panasonic pour les mises à jour. Généralement, elles se font via un CD/DVD ou une connexion réseau (non disponible sur ce modèle). Contactez le support si nécessaire.

Que signifie le clignotement du voyant DVD ?

Le voyant DVD clignote lorsque l'enregistreur lit un disque inséré alors que le mode disque dur (HDD) est sélectionné. C'est normal. Pour lire le disque, basculez sur DVD avec DRIVE SELECT.

Comment optimiser le son surround ?

Placez les enceintes avant et surround à égale distance de la position d'écoute. L'enceinte centrale au-dessus ou en dessous du téléviseur. Le subwoofer au sol, près d'un mur. Ajustez les niveaux via le menu du récepteur.

MODE D'EMPLOI SCHT37R PANASONIC

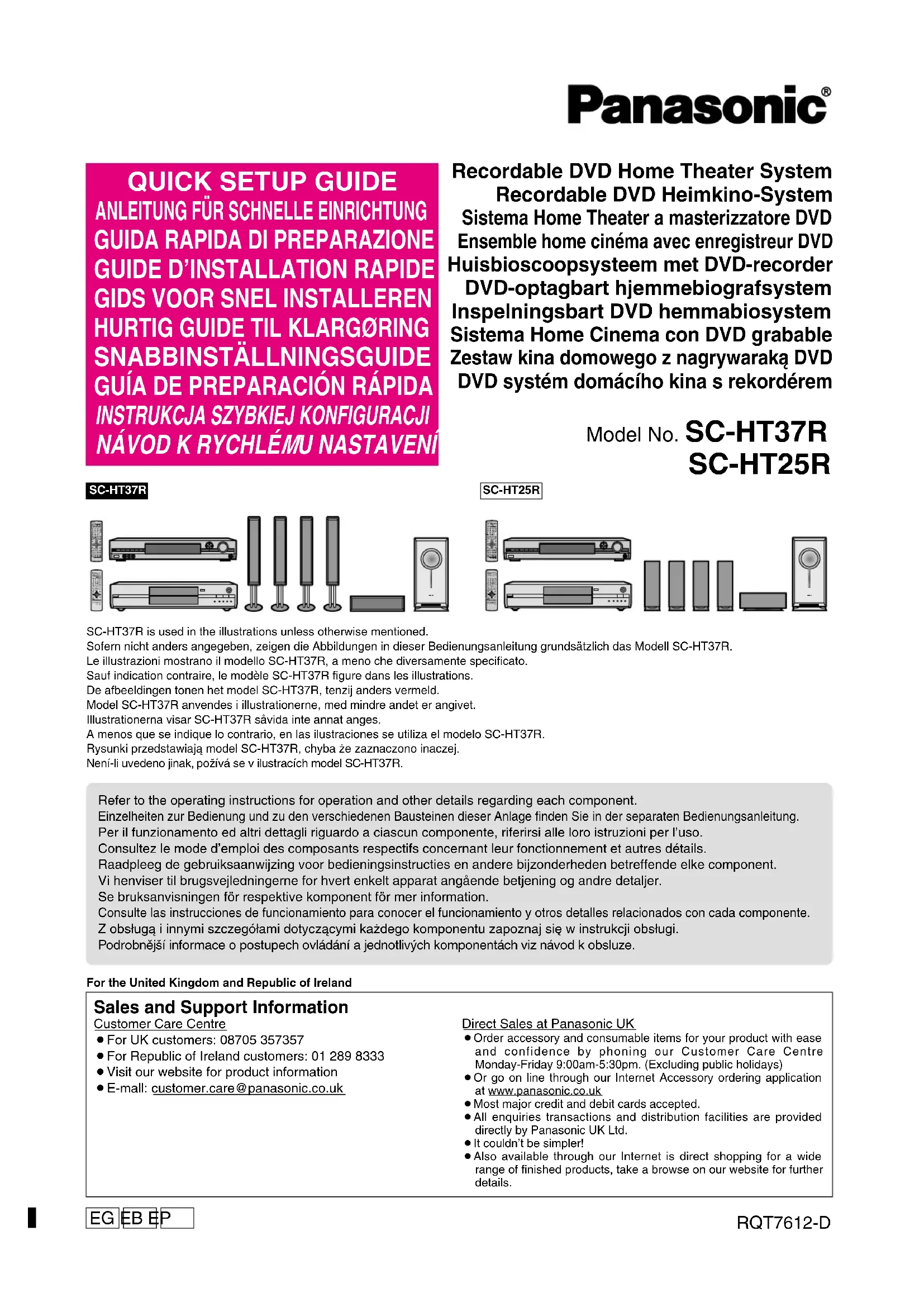

Sauf indication contraire, le modèle SC-HT37R figure dans les illustrations.

Consultez le mode d'emploi des composants respectifs concernant leur fonctionnement et autres détails.

Posez les enceintes sur une surface égale pour éviter qu'elles ne tombent.

Les placer sur une étagère ou sur une tablette. Installeer op een plank of rack.

Les enceintes avant, centrale et surround doivent être placées environ à la même distance de la position d'écoute. Les angles indiqués sur le schéma sont approximatifs.

(Récepteur/Ontvanger)

Feuille de collants Vel stickers

Câble(s) d'enceinte/Luidsprekerkabel(s) SC-HT37R

(4 m, centrale/4 m, Midden)

SC-HT25R

(4 m, avant (G) (D) et centrale) (4 m, Voor (L) (R) en Midden)

SC-HT25R

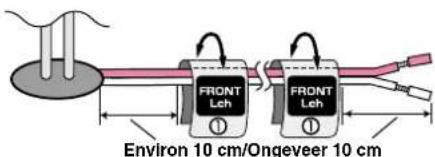

Enceintes avant et surround (Les câbles sont de longueur identique.)/Voor- en surroundluidsprekers (Alle kabels zijn even lang.)

①à/tot ④

FRONT Leh FRONT Leh Environ 10 cm/Ongeveer 10 cm

⑤

CENTER ⑤ CENTER ⑤

SC-HT25R

Câble à fibres optiques

Optischevezelkabel

(1) (1) (1) (1)

(Enregistreur DVD/DVD-recorder)

Câble audio/vidéo Audio/Videokabel

Fil coaxial pour fréquences radioélectriques

RF coaxiale kabel

Câble vidéo (non fourni)

Raccordez le récepteur, l'enregistreur DVD et le téléviseur ou écran de contrôle De ontvanger, DVD-recorder en TV of TV-monitor met elkaar verbinden

Choisissez le raccordement qui convient pour votre chaîne.

A Raccordement de base à un téléviseur (écran de contrôle) avec borne VIDEO IN RCA
B Raccordement à un téléviseur (écran de contrôle) avec borne AV IN SCART
C Raccordement à un téléviseur (écran de contrôle) avec borne COMPONENT VIDEO IN

Les raccordements réels varient suivant le téléviseur utilisé.

Reportez-vous aux explications de raccordement dans le Mode d'emploi du téléviseur, de l'enregistreur DVD (DMR-E85H ou DMR-E55) et du récepteur (SC-HT07/SC-HT05).

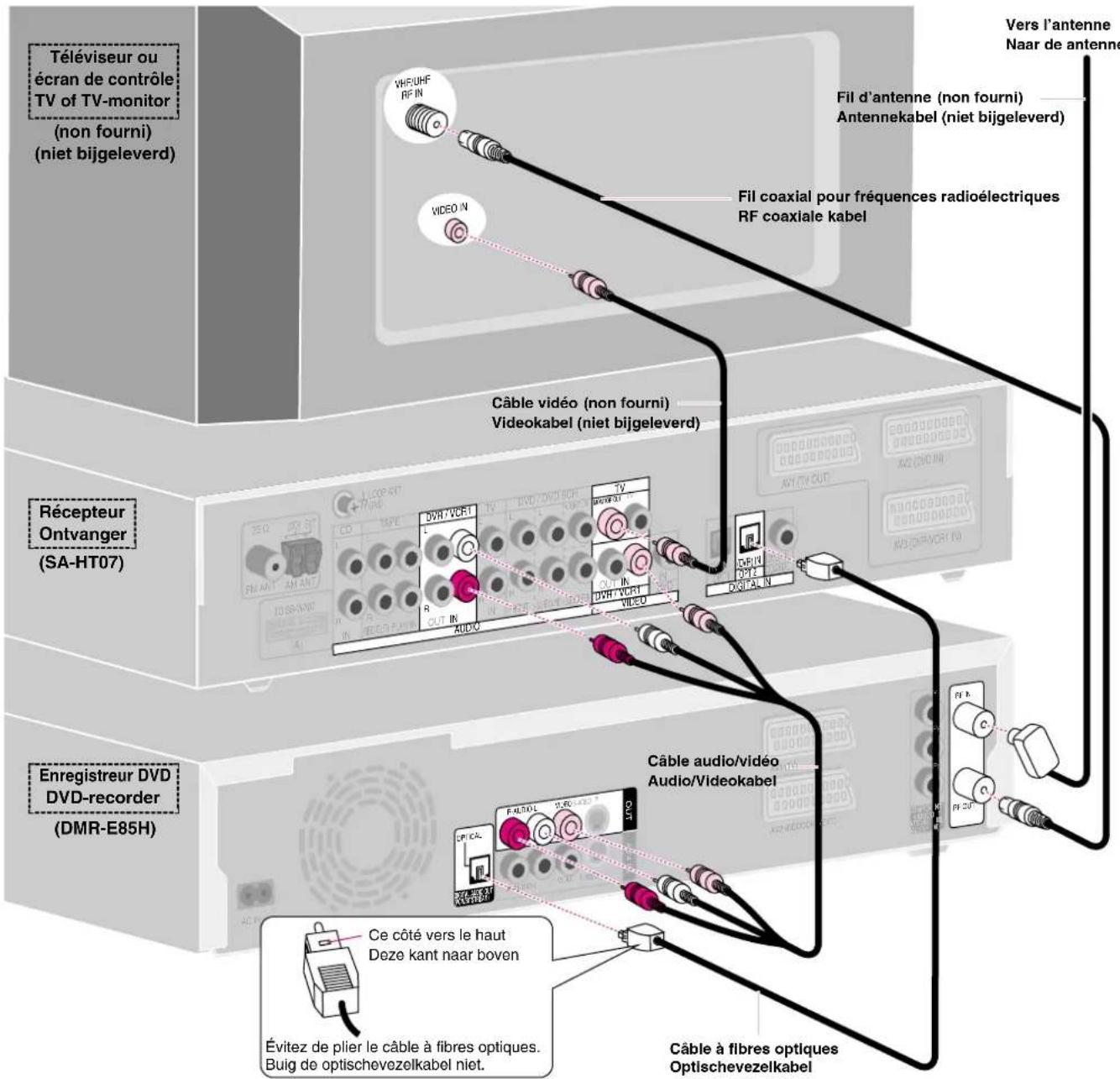

Raccordement de base à un téléviseur (écran de contrôle) avec borne VIDEO IN RCA Basisaansluiting op een TV (monitor) met een VIDEO IN RCA ingangsaansluiting

Téléviseur ou écran de contrôle TV of TV-monitor (non fourni) (niet bijgeleverd) VHR/UHF RF IN VIDEO IN Fil d'antenne (non fourni) Antennekabel (niet bijgeleverd) Fil coaxial pour fréquences radioélectriques RF coaxiale kabel Vers l'antenne Naar de antenne Récepteur Ontvanger (SA-HT07) Câble vidéo (non fourni) Videokabel (niet bijgeleverd) Enregistreur DVD DVD-recorder (DMR-E85H) Câble audio/vidéo Audio/Videokabel Évitez de plier le câble à fibres optiques. Buig de optischevezelkabel niet. Câble à fibres optiques Optischevezelkabel

Câble à fibres optiques Optischevezelkabel

(Enregistreur DVD/DVD-recorder)

Fil coaxial pour fréquences radioélectriques RF coaxiale kabel

Câble Péritel à 21 broches (non fourni) 21-pens SCART-kabel (niet bijgeleverd)

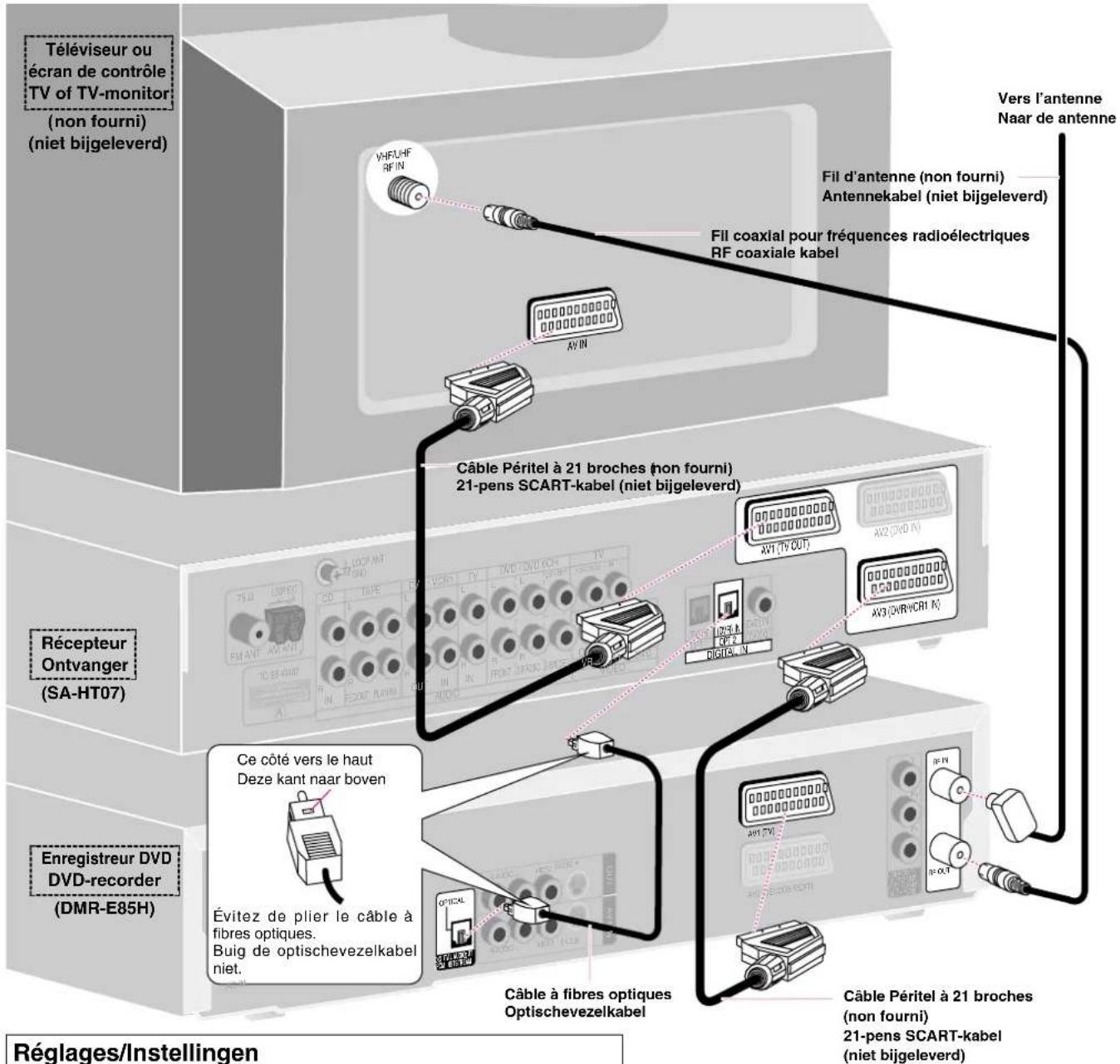

B Raccordement à un téléviseur (écran de contrôle) avec borne AV IN SCART Aansluiting op een TV (monitor) met een AV IN SCART ingangsaansluiting

Téléviseur ou écran de contrôle TV of TV-monitor (non fourni) (niet bijgeleverd) Récepteur Ontvanger (SA-HT07) Enregistreur DVD DVD-recorder (DMR-E85H) Réglages/Instellingen VRFUHF AFIN Fil d'antenne (non fourni) Antennekabel (niet bijgeleverd) FII coaxial pour fréquences radioélectriques RF coaxiale kabel Câble Péritel à 21 broches (non fourni) 21-pens SCART-kabel (niet bijgeleverd) Ce côté vers le haut Deze kant naar boven Évitez de plier le câble à fibres optiques. Buig de optischevezelkabel niet. Câble à fibres optiques Optischevezelkabel Câble Péritel à 21 broches (non fourni) 21-pens SCART-kabel (niet bijgeleverd)

Réglages/Instellingen

Si vous effectuez ces raccordements, changez les réglages sur le récepteur et sur l'enregistreur DVD comme suit.

Réglez AV OUTPUT sur "VCR" et "SCART" (→ page 22 dans le Mode d'emploi pour SC-HT07/SC-HT05).

Enregistreur DVD/DVD-recorder

Pour la sortie en mode RGB, sélectionnez "RGB (without component)" dans l'option "AV1 Output" du menu SETUP. (→ Mode d'emploi, page 41 pour le DMR-E85H, ou page 39 pour le DMR-E55)

Câble à fibres optiques Optischevezelkabel

(1) (1) (1) (3)

(Enregistreur DVD/DVD-recorder)

Câble audio/vidéo Audio/Videokabel

Fil coaxial pour fréquences radioélectriques

RF coaxiale kabel

Câbles vidéo

(non fourni)

Videokabels

(niet bijgeleverd)

Raccordez le récepteur, l'enregistreur DVD et le téléviseur ou écran de contrôle De ontvanger, DVD-recorder en TV of TV-monitor met elkaar verbinden

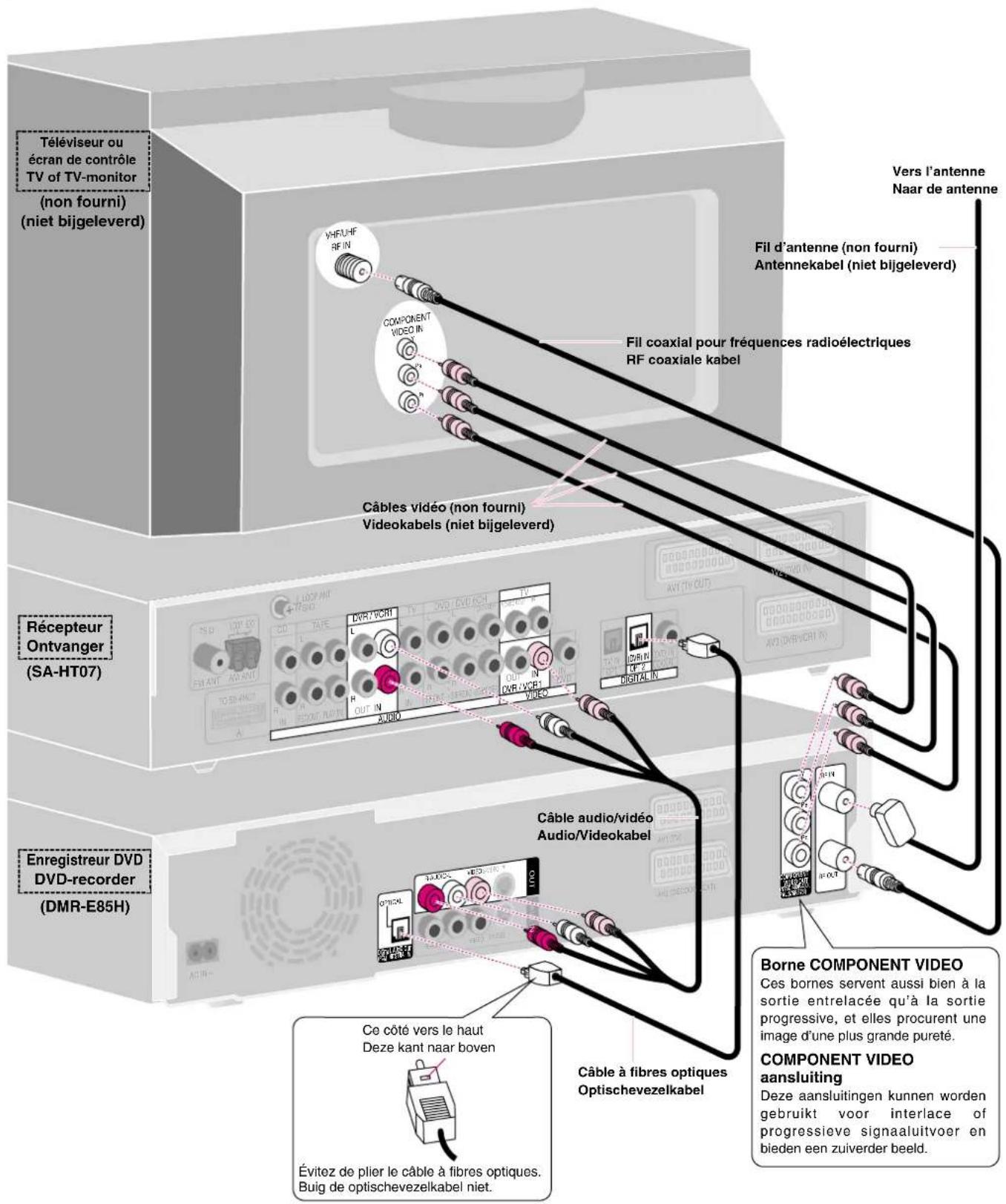

Raccordement à un téléviseur (écran de contrôle) avec borne COMPONENT VIDEO IN Aansluiting op een TV (monitor) met een COMPONENT VIDEO IN ingangsaansluiting

Téléviseur ou écran de contrôle TV of TV-monitor (non fourni) (niet bijgeleverd) Récepteur Ontvanger (SA-HT07) Enregistreur DVD DVD-recorder (DMR-E85H) VNF1HF RF IN Câbles vidéo (non fourni) Videokabels (niet bijgeleverd) Fil d'antenne (non fourni) Antennekabel (niet bijgeleverd) Fil coaxial pour fréquences radioélectriques RF coaxiale kabel Co côté vers le haut Deze kant naar boven Évitez de plier le câble à fibres optiques. Buig de optischevezelkabel niet. Câble audio/vidéo Audio/Videokabel Borne COMPONENT VIDEO Ces bornes servent aussi bien à la sortie entrelacée qu'à la sortie progressive, et elles procurent une image d'une plus grande pureté. COMPONENT VIDEO aansluiting Deze aansluitingen kunnen worden gebruikt voor interlace of progressieve signaaluitvoer en bieden een zuiverder beeld.

Étape 5 Stap 5

(Récepteur/Ontvanger)

Antenne FM intérieure FM-binnenantenne

(1)

Antenne-cadre AM AM-raamantenne

Antenne FM intérieure

Fixez l'autre bout de l'antenne là où la réception est la meilleure.

FM-binnenantenne

L'enregistreur DVD peut brouiller la réception radio.

Le cas échéant, mettez l'enregistreur DVD hors tension ou éloignez-le des antennes.

(Récepteur/Ontvanger)/(Enregistreur DVD/DVD-recorder)

Cordons d'alimentation secteur Netsnoeren

(2)

(Récepteur/Ontvanger)

Câble système Systeemkabel

(1)

Raccordez le câble système et les cordons d'alimentation

Subwoofer Subwoofer (SB-WA07) Récepteur Ontvanger (SA-HT07) TO SB-WA07 Pour déconnecter Appuyer sur le cliquet et tirer. Om los te maken Druk op de vergrendeling en trek de kabel eruit. Enregistreur DVD DVD-recorder (DMR-E85H) Câble système Systeemkabel Pour déconnecter Cliquet Vergrendeling Remarque Les cordons d'alimentation fournis ne doivent être utilisés qu'avec ces appareils. Ne les utilisez avec aucun autre appareil. Opmerking De meegeleverde netsnoeren zijn uitsluitend bestemd voor gebruik met deze apparaten. Gebruik ze niet voor andere apparatuur. Cordons d'alimentation secteur Netsnoeren Vers la prise de courant Stopcontact

• Allumez le téléviseur et sélectionnez la source d'entrée vidéo adéquate sur ce dernier, suivant les raccordements effectués pour le récepteur et l'enregistreur DVD.
• Effectuez d'abord les réglages de réception des canaux (→ pages 10 et 11 dans le Mode d'emploi pour DMR-E85H ou DMR-E55).
• Schakel het tv-toestel in en kies op het tv-toestel de video-ingang in overeenstemming met de aansluitingen die werden gebruikt voor de ontvanger en DVD-recorder.
• Voer eerst de instellingen voor kanaalontvangst uit (→ blz. 10 en 11 in de Gebruiksaanwijzing van DMR-E85H of DMR-E55).

2

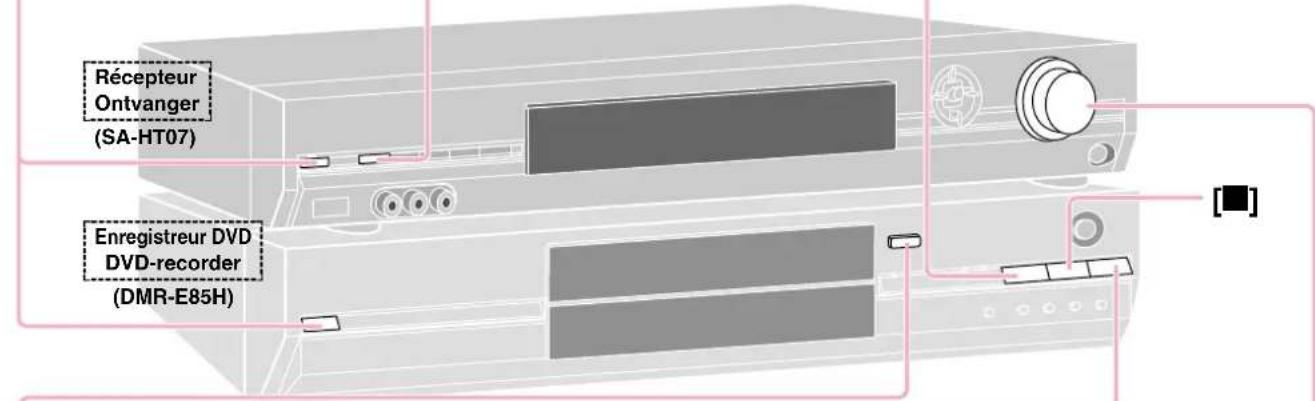

Récepteur Ontvanger (SA-HT07) 1 Enregistreur DVD DVD-recorder (DMR-E85H) 1 3 7 5 4 [■]

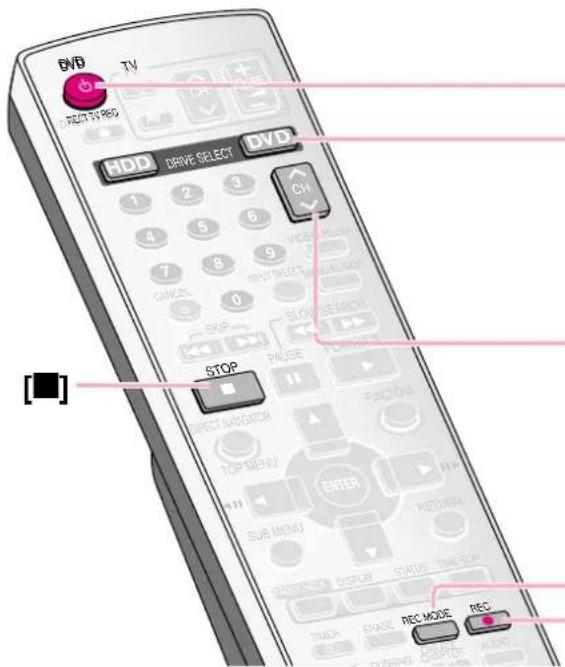

Télécommande du DMR-E85H DMR-E85H Afstandsbediening

DVD TV RIGHT TV REG HDD DRIVE SELECT DVD 1 2 3 4 5 6 7 8 9 CAN/SEL INPUT SELECT 0 SUSP SLOW/SEE BHD STOP PULSE DIRECT AND SWITCH TROP MENU SUB MENU PUNICIOS ENTER DISPLAY STARTER TIME CLK TRIACH EPAGE REC MODE REC [ ]

Pour arrêter l'enregistrement/Om de opname te stoppen

Appuyez sur [■]. La partie enregistrée jusqu'à la position d'arrêt correspond à 1 titre. Druk op [■]. De gegevens worden opgenomen als 1 titel tot aan de positie waar de opname wordt gestopt.

HDD (DMR-E85H uniquement/alleen DMR-E85H)

La division en titres s'effectue automatiquement par tranches de 8 heures lorsque vous effectuez des enregistrements continus de longue durée. Wanneer u gedurende lange tijd doorlopend opneemt, wordt er om de 8 uur automatisch een nieuwe titel aangemaakt.

DVD-R

Une fois l'enregistrement terminé, l'appareil met environ 30 secondes à enregistrer les informations de gestion. Nadat de opname is voltooid, heeft het apparaat nog ongeveer 30 seconden nodig om alle beheersinformatie op te nemen.

Une fois l'enregistrement terminé/Na de opname

Vous devez réduire le volume et appuyer sur [∅/l] pour commuter l'enregistreur DVD et le récepteur en mode d'attente. Verminder het volume en druk op [∅/l] om de DVD-recorder en ontvanger in stand-by te zetten.

1 Mettez l'appareil sous tension./Schakel het apparaat in. Enregistreur DVD/DVD-recorder ur/Ontvanger

2 Sélectionnez "DVR/VCR1 (DVR/VCR)"/Kies "DVR/VCR1 (DVR/VCR)". SA-HT07

DMR-E85H uniquement/alleen DMR-E85H

Sélectionnez [HDD] ou [DVD] comme unité d'enregistrement. Kies [HDD] of [DVD] als het opnamestation.

L'indicateur HDD ou DVD s'allume sur l'enregistreur DVD. De HDD- of DVD-indicator gaat aan op de DVD-recorder.

Appuyez à nouveau sur [▲ OPEN/CLOSE] pour fermer le tiroir. Druk nogmaals op [▲OPEN/CLOSE] om de lade te sluiten.

HDD (DMR-E85H uniquement/alleen DMR-E85H)

Insérez avec la flèche pointant vers l'intérieur Met de pijl naar binnen gericht.

Insérez à fond pour qu'il se mette en place en émettant un bruit sec. Stevig erin plaatsen zodat de disc op haar plaats vastklikt.

DMR-E85H uniquement/alleen DMR-E85H

Si vous insérez un disque alors que le disque dur est sélectionné, l'indicateur DVD de l'enregistreur DVD clignotera pendant que l'enregistreur DVD lit le disque. Als u een disc erin plaatst terwijl HDD is gekozen, zal de DVD-indicator op de DVD-recorder knipperen terwijl de DVD-recorder de disc leest.

5 Sélectionnez le canal avec [∧ ∨ CH]. Kies het kanaal met [∧ ∨ CH].

DMR-E85H uniquement/alleen DMR-E85H

Pour sélectionner avec les touches numériques:

6 Sélectionnez "REC MODE" /Kies "REC MODE".

HDD XP 4 R3400 R-E85H uniquement alleen DMR-E85H Temps restant sur le disque Resterende tijd op de disc

L'enregistrement s'effectuera sur l'espace libre du disque dur (DMR-E85H uniquement) ou sur le disque. Les données existantes ne seront pas écrasées. Pendant l'enregistrement, il n'est pas possible de changer de canal ni de mode d'enregistrement.

Allumez le téléviseur et sélectionnez la source d'entrée vidéo adéquate sur ce dernier, suivant les raccordements effectués pour le récepteur et l'enregistreur DVD. Schakel het tv-toestel in en kies op het tv-toestel de video-ingang in overeenstemming met de aansluitingen die werden gebruikt voor de ontvanger en DVD-recorder.

SC-HT37R uniquementalleen SC-HT37R

Mettez l'appareil sous tension. Schakel het apparaat in.

2

Sélectionnez "DVR/VCR1 (DVR/VCR)". Kies "DVR/VCR1 (DVR/VCR)".

INPUT SELECTOR SA-HT07 DVR/VCR1 SA-HT05 DVR/VCR

3

DMR-E85H uniquement/alleen DMR-E85H

Sélectionnez [HDD] ou [DVD] comme lecteur de lecture. Kies [HDD] of [DVD] als het weergavestation.

DRIVE SELECT

。

1

(No text)

(1)

广力云

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

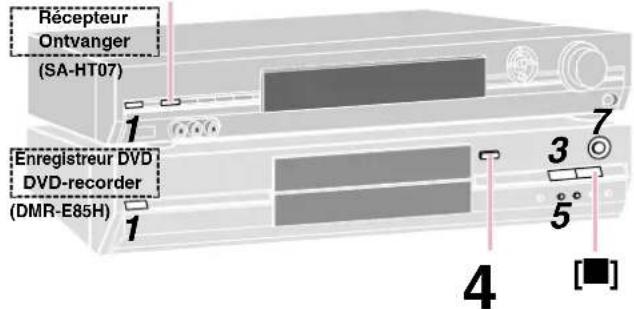

Récepteur Ontvanger (SA-HT07) Enregistreur DVD DVD-recorder (DMR-E85H)

4

Si vous avez sélectionné le lecteur de DVD (DMR-E85H uniquement) Als u het DVD-station hebt gekozen (alleen DMR-E85H)

Appuyez à nouveau sur [▲ OPEN/CLOSE] pour fermer le tiroir. Druk nogmaals op [▲ OPEN/CLOSE] om de lade te sluiten.

HDD

(DMR-E85H uniquement/

RAM

alleen DMR-E85H)

DVD-R

Insérez avec la flèche pointant vers l'intérieur. Met de pijl naar binnen gericht.

Insérez à fond pour qu'il se mette en place en émettant un bruit sec. Stevig erin plaatsen zodat de disc op haar plaats vastklikt.

DMR-E85H uniquement/alleen DMR-E85H

Si vous insérez un disque alors que le disque dur est sélectionné, l'indicateur DVD clignote pendant la lecture du disque.

La lecture commence à partir du plus récent des titres enregistrés.

Pour arrêter la lecture/Om de weergave te stoppen

Appuyez sur [■]./Druk op [■].

Une fois l'écoute terminée/Na het luisteren

• Vous devez réduire le volume et appuyer sur [d/l] pour commuter l'enregistreur DVD et le récepteur en mode d'attente.
• La chaîne doit être débranchée de la prise de courant lorsqu'elle demeure inutilisée pour une longue période de temps.
• Verminder het volume en druk op [∅/l] om de DVD-recorder en ontvanger in stand-by te zetten.
• Wanneer u het systeem voor langere tijd niet gaat gebruiken, dient u de stekker van het netsnoer uit het stopcontact te verwijderen.

Gælder kun SC-HT37R/Endast SC-HT37R
