Type de produit	Détecteur d'ouverture et de choc
Marque	Somfy
Modèle	TAHOMA4241304
Catégorie	Système d'alarme
Dimensions du boîtier (L x H x P)	118 x 38 x 24 mm
Dimensions de l'aimant (L x H x P)	118 x 12 x 14 mm
Poids	52 g
Alimentation	Pile CR123
Autonomie de la pile	3 ans
Indice de protection	IP20 (intérieur sec)
Fréquence de fonctionnement	868-870 MHz io-homecontrol® bidirectionnel Tri-bandes
Température de fonctionnement	0°C à 60°C
Fonctions principales	Détection d'ouverture, détection de choc, compatible TaHoma Serenity et TaHoma maison connectée
Contenu du kit	1 détecteur, 1 aimant, 1 pile CR123, 6 languettes adhésives (3 pré-collées, 3 de remplacement), notice d'installation
Entretien	Vérifier régulièrement l'état de la pile ; remplacer si nécessaire.
Nettoyage	Essuyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas laisser les enfants jouer avec le produit ; ne jamais immerger ; ne pas exposer à des températures élevées.
Garantie	2 ans à compter de la date d'achat
Réparabilité	Remplacement de pile possible par l'utilisateur ; autre réparation par un professionnel agréé.
Certification	Conforme à la directive 2014/53/UE ; déclaration de conformité sur www.somfy.com/ce
Recyclage	Ne pas jeter avec les ordures ménagères ; déposer dans un point de collecte agréé. Recycler les piles séparément.

FOIRE AUX QUESTIONS - TAHOMA4241304 SOMFY

Comment installer le détecteur d'ouverture et de choc Somfy TAHOMA4241304 ?

Nettoyez la surface, puis collez le boîtier et l'aimant avec les languettes adhésives selon la solution choisie (A, B ou C). Vous pouvez également visser les éléments. Assurez-vous que l'aimant soit aligné avec le boîtier pour une détection correcte.

Comment appairer le détecteur avec la box TaHoma ?

Sur l'interface TaHoma, allez dans l'onglet Configuration > '10' > Ajouter. Suivez les instructions à l'écran. À la fin de l'appairage, le voyant vert s'éteint.

Quelle est la différence entre la détection d'ouverture et la détection de choc ?

La détection d'ouverture signale l'ouverture d'une porte ou fenêtre (via l'aimant). La détection de choc détecte les tentatives d'intrusion par choc ou secousse sur l'ouvrant, même sans ouverture complète.

Comment configurer le détecteur pour la détection de choc ?

Placez le sélecteur de mode en position 'Aimant activé' (par défaut) et réalisez l'apprentissage de choc : fermez l'ouvrant, appuyez 3s sur le bouton de calibration, refermez le capot pendant que le voyant rouge est allumé, puis forcez/secouez l'ouvrant pour simuler une intrusion.

Que faire si le voyant rouge clignote deux fois toutes les 5 secondes ?

Cela indique une erreur lors de l'apprentissage. Recommencez la procédure depuis l'étape 1 : appuyez 3s sur le bouton de calibration, refermez le capot et effectuez l'ouverture ou le choc dans le délai imparti.

Comment changer la pile du détecteur ?

Appuyez sur la partie supérieure du boîtier pour déclipser la face avant. Retirez l'ancienne pile et insérez une pile CR123 neuve en respectant la polarité (+ / -). Refermez le capot.

Peut-on utiliser le détecteur sans aimant ?

Oui, en solution C. Placez le sélecteur de mode en position 'Aimant non activé' puis effectuez un apprentissage d'ouverture pour que le détecteur reconnaisse l'ouverture/fermeture sans aimant.

Comment réinitialiser le détecteur aux paramètres d'usine ?

Déclipsez la face avant, appuyez pendant 10 secondes sur le bouton de programmation (P). Le voyant s'allume puis s'éteint. Le détecteur est réinitialisé.

Le détecteur est-il compatible avec tous les ouvrants ?

Il est conçu pour portes, fenêtres et autres ouvrants. Il doit être installé en intérieur sec (IP20). Pour les ouvrants métalliques, vérifiez que l'aimant adhère correctement.

Où trouver la déclaration de conformité du produit ?

La déclaration de conformité est disponible sur le site www.somfy.com/ce. Vous pouvez également consulter la notice fournie dans l'emballage.

MODE D'EMPLOI TAHOMA4241304 SOMFY

Détecteur d'ouverture et de chic

TaHoma

COMPATIBLE

NOTICE

Nous vous remercions d'avoir choisi un produit Somfy.

Somfy développe, produit et commercialise des moteurs et automatismes pour les équipements de la maison ainsi que des solutions d’automatisation de la maison connectée. Motorisations pour portails, portes de garages ou volets roulants, systèmes d’alarme, commandes d’éclairage, thermostats de chauffage, box maison connectée et accessoires dédiés, tous les produits Somfy répondent à vos attentes de sécurité, confort et économie d’énergie. Chez Somfy, la recherche de la qualité est un processus d’amélioration permanente. C’est sur la fiabilité de ses produits que s’est construite la renommée de Somfy, synonyme d’innovation et de maîtrise technologique dans le monde entier.

Assistance

Bien vous connaître, vous écouter, répondre à vos besoins, telle est l’approche de Somfy. Pour tout renseignement concernant le choix, l’achat ou l’installation de produits Somfy, vous pouvez demander conseil à votre magasin de bricolage ou prendre contact directement avec un conseiller Somfy qui vous guidera dans votre démarche.

Garantie

Ce produit est garanti 2 ans à compter de sa date d'achat.

Informations importantes - sécurité généralités

Lire attentivement cette notice d'installation et les consignes de sécurité avant de commencer l'installation de ce produit Somfy. Suivre précisément chacune des instructions données et conserver cette notice aussi longtemps que le produit.

Cette notice décrit l'installation et la mise en service de ce produit.

Toute installation ou utilisation hors du domaine d'application définie par Somfy est non conforme.

Elle entraînerait, comme tout irrespect des instructions figurant dans cette notice, l'exclusion de la responsabilité et de la garantie Somfy.

Somfy ne peut être tenu responsable des changements de normes et standards intervenus après la publication de cette notice.

Consignes générales de sécurité

• Ce produit n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de reconnaissance, sauf si elles ont pu bénéficier, par l'intermédiai
• Ne pas laisser les enfants jouer avec ce produit.
• Ne jamais tremper ce produit dans un liquide.
• Ne pas laisser tomber, percer ou démonter ce matériel sous peine d'annulation de la garantie.
• Ne pas exposer ce matériel à des températures élevées ni le laisser exposé à la lumière du soleil directe.

Présentation

Associez à TaHoma, ce produit permet :

• De détecter les intrusions ou tentatives d'intrusion dans ma maison
• Plus de possibilités pour la maison connectée (automatismes Smart)

Il détecte l'état d'ouverture des points d'accès et ouvertures de la maison, ainsi que les chocs sur ceux-ci.

Ce produit peut donc être utilisé dans un double contexte :

TaHoma Serenity permet, en plus de la sécurité, de bénéficier des avantages de la Maison connectée.

Dans ce cas, prendre soin de ne pas faire de réglages contradictoires entre les alertes et la Protection actives de TaHoma Serenity d'un côté, et les automatismes Smart de l'autre.

Contenu

Désignation	Q'té
Dédicteur d'ouverture et de choc	1
Pile CR123	1
Languettes adhésvises	6*

• 3 de base déjà pré-collées. 3 de remplacement.

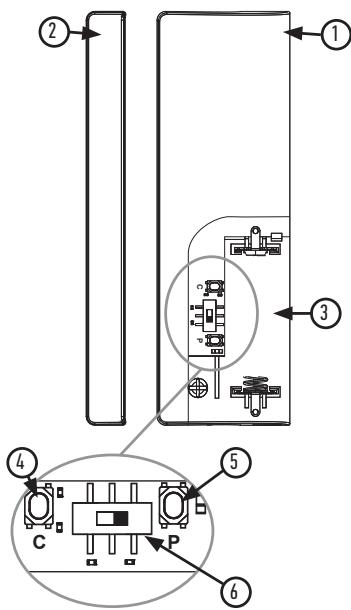

	Désignation		Désignation
1	Boitier	4	Bouton Calibration
2	Aimant	5	Bouton Programmation
3	Logement Pile	6	Sélecteur de mode

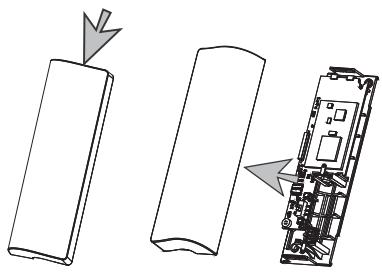

Mise en place de la pile

Pour ouvrir, presser sur la partie supérieure du boîtier du Détector d'ouverture et de chic pour dé-clipper la face avant de celui-ci.

Placer la pile dans le sens adapté (pôle « + » du côté « + » et pôle « - » du côté « - »).

Ne pas replaced la façade avant d'avoir ajuster le Détector d'ouverture et de l'avoir configuré.

Ajouter à tahoma

Sur l'interface TaHoma, sélectionner l'onglet

• Cliquer sur l'onglet Configuration
• Cliquez sur longlet 10 puis Ajouter.
• Suivre la méthode affichée. - À la fin de l'appairage, le voyant lumineux vert « s'éteint ».

Ne pas replacer la façade avant d'avoir configuré le Détecor d'ouverture et de choc.

Emplacements et cas d'utilisation.

Selon le cas d'utilisation (Sécurité Connectée ou Maison Connectée), il y a plusieurs configurations d'installation possibles : Solutions A, B ou C.

La solution A est recommandée pour plus de flexibilité d'utilisation

Pour la sécurité connectée (tahoma serenity):

• Détection d'ouverture

Pour pouvoir détecter les intrusions, installer le Détecteur d'ouverture comme suit :

- A) Boîtier sur la partie mobile et l'aimant sur la partie fixe de la porte ou de la fenêtre. - B) Ou l'inverse suivant votre installation. - C) Ou boîtier sur la partie mobile uniquement, si l'ouvrant ne permet pas l'ajout de l'aimant.

• Détection de chic

Pour pouvoir détecter les tentatives d'intrusions, installer le Déteçteur d'ouverture et de chic comme suit :

• A) Boîtier sur la partie mobile et l'Aimant sur la partie fixe de la porte ou de la fenêtre.

Le Boitier détecte les tentatives d'intrusion (alerte intrusion), et l'Aimant permet de connaître (état réel d'ouverture (état du capteur visible dans l'interface)), c'est-à-dire s'il y a eu intrusion ou non.

Pour la maison connectée (TaHoma):

• Détection d'ouverture uniquement

Pour pouvoir détecter les intrusions, installer le Détecteur d'ouverture et de chic comme suit :

• A) Boîtier sur la partie mobile et l'aimant sur la partie fixe de la porte ou de la fenêtre.
• B) Ou l'inverse suivant votre installation.

Installation facile avec les languettes adhésives

• Nettoyer la surface du montant où vous allez fixer le Boitier et l'aimant.
• Coller les éléments suivants selon la solution (A, B ou C) retenue.

Aussi possible avec des vis

• Presser sur la partie supérieure du boitier et de l'aimant pour dé-clipper la face avant.
• Placer le dos (du Boitier et de l'Aimant) à l'emplacement choisi et marquer au crayon l'emplacement des trous de fixation. Utiliser des vis de fixation (diamètre 3.5 mm et longueur 19 mm) et des chevilles adéquates (diamètre 3.5 mm et longueur 25 mm) pour fixer le Déteceur d'ouverture et de chic. Fixer solidement le dos du Déteceur d'ouverture et de chic.

Configuration

Pour utiliser le Détecteur d'ouverture et de chic selon les différents cas mentionnés précédemment, procéder aux réglages suivants.

Activation / désactivation de l'aimant

Le sélecteur de mode indique l'activation ou non de l'aimant.

Aimant activé (Position par défaut)

Aimant non active

Pour la sécurité connectée (tahoma serenity):

• Détection d'ouverture

Pour les solutions A ou B, mettre le sélecteur de mode en position Aimant activé (position par défaut). Le Déctecteur d'ouverture et de chic est opérationnel.

Pour la solution C, mettre le sélecteur de mode en position Aimant non activé, puis procéder à l'apprentissage d'ouverture (voir p12).

Cette étape permet au boîtier de reconnaître une ouverture ou fermeture de l'ouvrant sans avoir recours à l'Aimant.

• Détection de chic

Pour la solution A, mettre le sélecteur de mode en position Aimant activé (position par défaut), puis procéder à l'apprentissage de chic (voir p12).

Cette étape permet au boîtier de reconnaître une tentative d'intrusion.

Pour la maison connectée (TaHoma):

• Détection d'ouverture

Pour les solutions A ou B, mettre le sélecteur de mode en position Aimant activé (position par défaut).

Le Décteur d'ouverture et de chic est opérationnel.

Apprentissage d'ouverture et de chic

Il s'agit d'apprendre simplement au Détecteur d'ouverture et de choc à reconnaître :

• une intrusion : apprentice usage d'ouverture OU
• une tentative d'intrusion : apprenti de chic

Assurez-vous d'avoir fermé l'ouvrant.

Puis 3 étapes suffisent:

1) Appuyer sur le bouton de calibration (C) pendant 3s.

2) Levier lumineux rouge s'allume pendant 10s : refermer le capot du boîtier pendant ce délai. 3) Lévitan lumineux rouge clignote rapidement : étape d'apprentissage.

• Apprentissage d'ouverture : ouvrir normalement l'ouvrant.
• Apprentissage de chic : force / secouer l'ouvrant pour simuler une tentative d'intrusion.

S'il y a eu une erreur, le voyant lumineux rouge clignote deux fois toutes les 5s. Repartir à l'étape 1.

Faire un test d'intrusion ou de tentative d'intrusion une fois cette partie finie pour vérifier le bon fonctionnement du Détecteur d'ouverture et de chic. Le voyant rouge s'allume pour signaler la détection.

Déactualisation de l'apprentissage

Pour réinitialiser le réglage du Décteur d'ouverture et de choc, déclipper la face avant du boîtier, appuyer pendant 10s sur le bouton de calibration (C), le voyant lumineux s'allume puis s'éteint.

Remise à zéro du détecteur d'ouverture et de chic

Pour Supprimer le Détecteur d'ouverture et de chic de TaHoma, déclipper la face avant du boîtier, et appuyer pendant 10s sur le bouton de programmation (P). Le voyant lumineux s'allume puis s'éteint.

Par la présente, Somfy déclare que le produit est conforme aux exigences de la directive 2014/53/UE. Le texte complet de la déclaration de conformité est mis à disposition à l'adresse Internet www.somfy.com/ce.

Recyclage

Ne jetez pas le produit avec les ordures ménagères. Veillez à le déposer dans un point de collecte ou dans un centre agréé afin de garantir son recyclage.

Veillez à séparer les piles et batteries des autres types de déchets et à les recycler via votre système local de collecte.

Les images contenues dans ce livre sont non contractuelles.

	Détecteur d'ouverture et de choc
Type de pile	CR 123
Autonomie de la pile	3 ans
Indice de protection	IP 20 (utilisation en intérieur en pièce sèche)
Fréquence	868-870 MHz io homecontrol® bidirectionnel Tri-bandes
Bandes de fréquence et Puissance maximale utilisées	868,000 MHz - 868,600 MHz e.r.p. <25 mW868,700 MHz - 869,200 MHz e.r.p. <25 mW869,700 MHz - 870,000 MHz e.r.p. <25 mW
Température de fonctionnement	0°C to 60°C
Dimensions Boitier L x H x P en mm	118 x 38 x 24
Dimensions Aimant L x H x P en mm	118 x 12 x 14
Poids	52 g
