MODE D'EMPLOI DS5600 KARCHER
Lire ces notices originales avant la première utilisation de votre appareil. Apporter selon ce qu'elles requièrent d'effectuer pour une utilisation ultérieure propriétaire futur.
Table des matières
| Illustration de l'appareil / étendue de la li-4vraison |
| Description de l'appareil | 18 |
| Consignes de sécurité | 18 |
| Mise en service/Fonctionnement | 19 |
| Raccorder les accessoires | 19 |
| Remplir le corps de filtré à eau | 19 |
| Commencer le travail | 19 |
| Travail avec la buse de sol | 19 |
| Aspiration humide | 20 |
| Travail avec la buse à joints et le suéur à 20 tissus |
| Suceur turbo* | 20 |
| Position de stationnement | 20 |
| Fin de l'utilisation | 20 |
| Transport, conservation | 20 |
| Entretien, maintenance | 21 |
| Nettoyer l'appareil et les accessoires | 21 |
| Nettoyer / remplacer le contrôle intermédiaire 21 |
| Remplacer le filtré HEPA-Plus | 21 |
| Nettoyer le canal d'aspiration dans le corps du filtré à eau | 21 |
| Caracteristiques techniques | 21 |
| Service de dépannage | 21 |
| Consignes générales | 22 |
Utilisation conforme
Cet appareil est conçu pour l'aspiration à sec, conformément aux descriptions et consignes de sécurité stipulées dans ces instructions de service.
Il est possible en option d'aspirer aussi une petite quantité de liquide.
Utiliser cet appareil uniquement avec des corps de filtre à eau plissés. Utiliser cet appareil exclusivement à des fins d'usage privé et avec les pièces de re
change et les accessoires homologues par KÄRCHER.
Description et mode d'action
Cet aspirateur est équipé d'un système de filtre à eau qui bloque les particules les plus fines. Le filtre haute puissance HEPA-Plus supplémentaire prend en charge les allergènes. L'air rejeté est épuré à 99,99 % des particules d'une taille supérieure à 0,3 μm et ainsi plus propre que l'air ambiant.
Mode d'action de l'aspirateur à filtre à eau Kächer
| Filtre à eau | Filtre intermédiaire | HEPA |
| Particules capables de pénétrer dans les poumons | ||
| Poussières fines | ||
| Acariens (leurs excréments) | ||
| Bactéries | ||
| Poussière | ||
| Spores | ||
| Pollen | ||
| Salissures grossières (poils d'animaux, peluches, miettes, etc.) |
Taux de séparation pour toutes les particules faisant plus de 0.3 m : 98%, 99%, 99,99%.
Protection de l'environnement
Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les
emballages dans les ordures ménagères,
mais les remettre à un système de recyclage.
Les appareils usés contiennent des matériaux précieux recyclables lesquels
doivent être apportés à un système de recyclage. Pour cette raison, utilisez des systèmes de collecte adéquats afin d’éliminer les appareils usés.
Élimination du filtre et de l'eau sale
Les filtres sont fabriqués en matériaux respectueux de l'environnement. S'ils ne contiennent aucune substance aspirée dont
L'élimination est interdite dans les déchets ménagers, vous pouvez les jeter dans les déchets ordinaires.
L'eau sale peut être éliminée dans l'écoulement, dans la mesure où elle ne contient pas de substances interdites.
Contenu de livraison
Lors du déballage, contrôle la présence de l'intégralité du matériel et d'éventuels dommages. Si des dégâts imputables au transport sont constatés, il faut en informer le revendeur.
Remarque: Les illustrations de l'appareil et son maniement se trouvent sur la première page de couverture, veuillez z'ouvrir au prétable.
1 Cable d'alimentation avec fiche secteur 2 Interrupteur MARCHE/ARRET 3 Touche Enroulement du cable 4 Poignée de transport 5 Range-accessoires 6 Couvercle pour le compartiment à accessoires 7 Flexible d'aspiration 8 Poignée 9 Vanne d'air additionnel 10 Tuyau téléscopique 11 Déverrouillage pour le réglage du tube téléscopique 12 Buse pour le sol, avec inverseur 13 Suceur fente 14 Buse-brosse pour coussins 15 Filtre intermédiaire 16 Couvercle du corps de filtre à eau 17 Plaque déductive 18 Corps du filtre à eau 19 Fluide démousseur (FoamStop) 20 Rangement pour la buse de sol 21 Filtre HEPA-Plus
Composé de :
filtre HEPA et filtre à air rejeté
Livre en supplément avec l'appareil 1.195-132 / 1.195-137 22 Suceur turbo pour sols
Consignes de sécurité
- Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) avec des capacités physiques, sensorielles ou mentales limitées ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou si elles en obtiennent des instructions sur la manière d'utiliser l'appareil. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.
- Eteindre l'appareil lorsque l'aspiration n'est pas active.
Raccordement électrique
L'appareil doit être raccordé uniquement au courant alternatif. La tension doit être identique à celle indiquée sur la plaque signalétique de l'appareil.
Risque de choc électrique
Ne jamais saisir la fiche secteur ni la prise de courant avec des mains humides.
Ne pas débrancher la fiche en tirant le câble d'alimentation.
Vérifier avant chaque utilisation que le câble et la fiche secteur ne sont pas endommagés. Un câble d'alimentation endommagé doit immédiatement être remplacé par le service après-vente ou un électricien/agréé.
Pour éviter des accidents électriques, nous recommandons d'utiliser des prises de courant avec un interrupteur de protection contre les courants de fuite placé en amont (courant de déclenchement nominal maximal de 30 mA).
Attention
Des substances déterminées peuvent provoquer la formation de vapeurs ou de mélanges explosifs par tourbillonnement avec l'air aspiré.
Ne jamais aspirer les substances suivantes:
- Des gazes, liquides et poussières (poussières réactives) explosifs ou inflammables
- Poussières réactives de métal (p. ex. aluminium, magnésium, zinc) en rapport avec des détergents alcalins et acides
- Acides forts et lessives non diluées
- Solvants organiques (p. ex. essence, dilutif de couleur, acétone, fuel).
Par ailleurs, elles peuvent s'avérer agressives pour les matériaux utilisés sur l'appareil.
Illustration 1
→ Raccorder le flexible d'aspiration. → Connecter le tube téléscopique avec le flexible d'aspiration et enfinicher la buse de sol.
Remarque: Régler le tube téléscopique en fonction de votre taille afin de pouvoir travailler dans une posture verticale détenue.
Illustration 2
→ Actionner le déverrouillage et sortir ou enfiler le tube intérieur sur la longueur désirée.
Attention
Ne jamais utiliser l'appareil sans réservoir de filtrage à eau rempli!
Le filtre intermédiaire et la plaque déflectrice courbée sont déjà en place à la livraison.
Veiller lors du remplissage que tous les composants soient correctement en place (voir: ETENDUE DE LA LIVRAISON). Cela pourrait être la cause d'une mauvaise puissance d'aspiration ou de la défaillance prématurée du filtre intermédiaire (voir: Fin de l'utilisation).
Illustration 3
→ Actionner le bouton de déverrouillage et sortir le corps du filtre à eau. Illustration 4 → Retirer le couvercle du corps de filtre à eau et remplir ce dernier avec env. 2 litres d'eau du robinet jusqu'à entre les repères MIN et MAX!
Illustration 5
Ajouter le contenu d'un bouchon de fluide démousseur (FoamStop) dans le corps du filtre à eau.
Remarque: Le fonctionnement de l'aspirateur repose sur le tourbillonnement de
l'air aspiré dans le filtre à eau. Ce faisant, les objets aspirés et les résidus de détergent des revêtements de sol sont collectés dans l'eau. Dans certaines conditions, ceci peut entraîner la formation de mousse. Pour éviter une telle formation, il est nécessaire d'ajouter le contenu d'un bouchon rempli de fluide démousseur dans le bain du filtre à eau. Le démousseur est écologique et entièrement biodégradable. Une légère formation de mousse durant le service est normale et n’entraîne en aucun cas un dysfonctionnement de l’appareil.
Illustration 6
Réplacher le couvercle. Insérer le corps du filtre à eau en totalité dans l'appareil et tirer vers le haut jusqu'à ce qu'il s'enclenche.
Remarque: Remettre l'eau à niveau si le niveau d'eau tombe en dessous du repère "MIN" pendant le service.
Illustration 7
Tirer le câble d'alimentation en totalité hors de l'appareil et brancher la fiche dans la prise électrique. Pour permettre en service, appuyer sur le sectionneur général (marche/arrêt).
Attention
Ne pas aspirer de grandes quantités de matériaux poudreux comme le cacao, la farine, la lessive, la poudre à cuisiner ou équivalent!
Illustration 8
→ Appuyer avec le pied sur l'inverseur de la buse pour sol. Les brosses sur le coté inférieur de la buse pour sol sont déployées
Illustration 9
Appuyer avec le pied sur l'inverseur de la buse pour sol. Les brosses sur le côte inférieur de la buse pour sol sont rentrées.
Remarque: Du fait de la puissance d'aspiration élevée constante de l'appareil, il est possible qu'un effet de ventouse seforme.
produise lors du traitement des tapis, revêtements, rideaux, etc. Utiliser dans ce cas la vanne d'air secondaire pour réduire la puissance d'aspiration. Refermer le régulateur après usage.
Attention
La buse de sol et le tube d'aspiration ne doivent pas être utilisés pour l'aspiration humide, risque de corrosion!
Les poussières humides ou les petites quantités de liquide jusqu'à env. 0,5 I peuvent être aspirées. Utiliser pour cela la poignée sans tube d'aspiration et la buse de sol ou la buse à joints.
Travail avec la buse à joints et le suceur à tissus
Remarque : La buse à joints et le suceur à tissus sont rangés dans l'appareil.
Illustration 10
Ouvrir le couvercle et prélever l'accessoire désiré pour le travail.
Buse à joints
pour les arêtes, les joints, les radiateurs et les zones difficilement accessibles.
Suceur à tissus
pour aspirer les meubles rembourrés, les matelas, les rideaux, etc.
Suceur turbo
* En fonction de l'équipement Illustration 11
(n° de ref 4.130-177)
Brossage et aspiration en une seule phase de travail.
Particulièrement adapté pour aspirer les poils d'animaux et nettoyer les moquettes épaisses. Le rouleau de brosse est entraîné par de l'air pulsé.
Aucun raccord électrique n'est nécessaire.
Position de stationnement
Arrêter l'appareil. Pour cela, appuyer sur le sectionneur général (marche/arrêt). Illustration 12 → Enficher la buse de sol dans la réception de l'appareil au cours d'une pause du travail.
Illustration 13
Eteindre l'appareil et retirer la fiche du secteur. Appuyer sur le bouton Enroulement du cable. Le cable est immédiatement rétracté dans l'appareil.
Attention
Nettoyer et sécher le corps du filtre à eau, le couvercle du filtre et la plaque déflectrice après chaque utilisation. Veiller que les guides de la plaque déflectrice soient bien nettoyés.
→ Sortir le corps du filtre à eau de l'appareil (cf.: REMPLIR LE CORPS DU FILTRE A EAU).
Illustration 14
Enlever le couvercle du corps ainsi que la plaque déflectrice. Vider le corps du filtre à eau au-dessus d'un arrondi. Nettoyer et sécher le couvercle et le corps du filtre à eau.
Important : toutes les pièces du système de filtrage à eau, en particulier le filtre intermédiaire, doivent être bien séchées avant d’être rangées !
Pour le transport, tenir l'appareil par la poignée et le conserver dans une pièce au sec. → Ne pas enfoncer complètement le corps du filtre à eau dans l'appareil pendant les périodes de rangement pour assurer la ventilation.
Attention
Avant tout travail d'entretien et de maintenance, mettre l'appareil hors tension et débrancher la fiche secteur.
Attention
N'utiliser aucun produit moussant, pour vitres ou multi-usage! Ne jamais plonger l'appareil dans l'eau.
Entretenir l'appareil et les accessoires plastiques au moyen d'un nettoyant plastique disponible dans le commerce.
Illustration 15
Le flexible d'aspiration et la poignée peuvent être démontés pour le nettoyage. Contrôler que les accessoires ne sont pas bouchés, si nécessaire les nettoyer. Ne pas utiliser d'eau pour le nettoyage de la buse de sol.
Nettoyer / remplacer le filtre intermédiaire
Remarque: nettoyer le filtre intermédiaire toutes les 8 semaines en utilisation normale, si la puissance d'aspiration diminue plus tôt. Utiliser pour le nettoyage une éponge domestique courante en un matériel doux pour éviter tout endommagement des lames revêtues.
Illustration 16
Nettoyer les lamelles individuelles du filtré intermédiaire avec l'éponce à l'eau courante. Enutilisationnormale, remplacerlefittre intermediaireau plus tard au boutde12 mois, sinecessaireencoreplustot.
Remarque: Le filtre intermédiaire doit être éliminé dans les déchets résiduels.
Remplacer le filtre hepa-plus
Remarque : Le filtre HEPA-Plus est composé du filtre HEPA et d'un filtre d'air rejeté. Pour garantir une puissance de nettoyage optimale et le fonctionnement irréprochable de l'appareil, il doit être remplacé au plus tard au bout
de 18 mois. En cas d'endommagement ou de fort encrassement, le remplacer plus tôt.
Attention
Ne pas laver le filtre HEPA-Plus!
Illustration 17
→ Retirer le couvercle.
Illustration 18
Enlever le filtre HEPA-Plus. Mettre le filtre HEPA-Plus neuf en place de telle manière qu'il s'enclenche avec un "CLIC". Remettre le couvercle en place de telle manière qu'il s'enclenche avec un "CLIC".
Illustration 19
Décoller les dépôts dans le canal d'aspiration en lavant depuis le haut avec un jet d'eau.
Caractéristiques techniques
| Tension nominale 1~50/60 Hz | 220-240 | V |
| Puisance Pnom | 1200 | W |
| Puisance Pmax | 1400 | W |
| Quantité de replissage corps du filtré à eau | 2 | I |
| Niveau de pression acoustique | 69 | dB(A) |
| Poids (sans accessoire) | 8,5 | kg |
| Largeur nominale, acces- soires | 35 | mm |
DS 5600:
Filtre HEPA-Plus H12 classe selon EN 1822
DS 5600 Medclean:
Filtre HEPA-Plus H13 classe selon EN 1822
Sous réserve de modifications techniques!
Service de dépannage
Il est possible de résoudre des pannes sans trop grande gravité en utilisant la liste suivante.
En cas de doute, s'adresser au service après-vente agréé.
Danger
Avant tout travail d'entretien et de maintenance, mettre l'appareil hors tension et débrancher la fiche secteur.
Seul le service après-vente agréé est autorisé à effectuer des travaux de réparation ou des travaux concernant les pièces électriques de l'appareil.
L'alimentation électrique est interrompue
Débrancher la fiche électrique, contrôler si le câble d'alimentation et la fiche électrique sont endommagés.
Plaque déflectrice oubliée ou pas mise en place correctement
Mettre la plaque déflectrice correctement en place
(cf. ETENDUE DE LA LIVRAISON).
Le filtre intermédiaire est mouillé
Laisser sécher le filtré intermédiaire ou mettre un nouveau filtre en place
(cf. ENTRETIEN, MAINTENANCE).
Forte formation de mousse dans le corps du filtre à eau
Remplacer l'eau et ajouter 1-2 bouchons de FoamStop. Contrôler l'humidité du filtre intermédiaire. Laver le filtre humide et le laisser sécher ensuite, ometer un filtre neuf en place.
Trop peu ou trop d'eau dans le corps du filtre à eau
Contrôler les repères MIN / MAX sur le corps.
Le filtre intermédiaire est absent ou mal inséré
Contrôler.
Le filtre hepa-plus est encrassé
Remplacer le filtre HEPA-Plus.
(cf. ENTRETIEN, MAINTENANCE).
Le filtre intermédiaire est encrassé
Laver le filtre, si nécessaire mettre un filtre intermédiaire neuf en place.
(cf. Entretien, Maintenance).
Les accessoires sont bouchés.
Éliminer le bouchage.
Présence de dépôts dans le canal d'aspiration
Eliminer les dépôts.
(cf. ENTRETIEN, MAINTENANCE).
Le corps du filtre à eau n'est pas bien enclenché
Contrôler.
(cf. REMPLIR LE CORPS DU FILTRE A EAU)
Ouvrir la vanne d'air secondaire sur la poignée
Fermer la vanne d'air secondaire
Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Nous éliminons gratuitement les eventuelles pannes sur l'appareil au cours de la durée de la garantie, dans la mesure où une erreur de matériel ou de fabrication en sont la cause. En cas de recours en garantie, il faut s'adresser avec le bon d'achat au revendeur respectif ou au prochain service après-vente.
Adresse au dos
Service après-vente
Notre succursale Kärcher se tient à votre entière disposition pour des eventuelles questions ou problèmes.
(Adresse au dos)

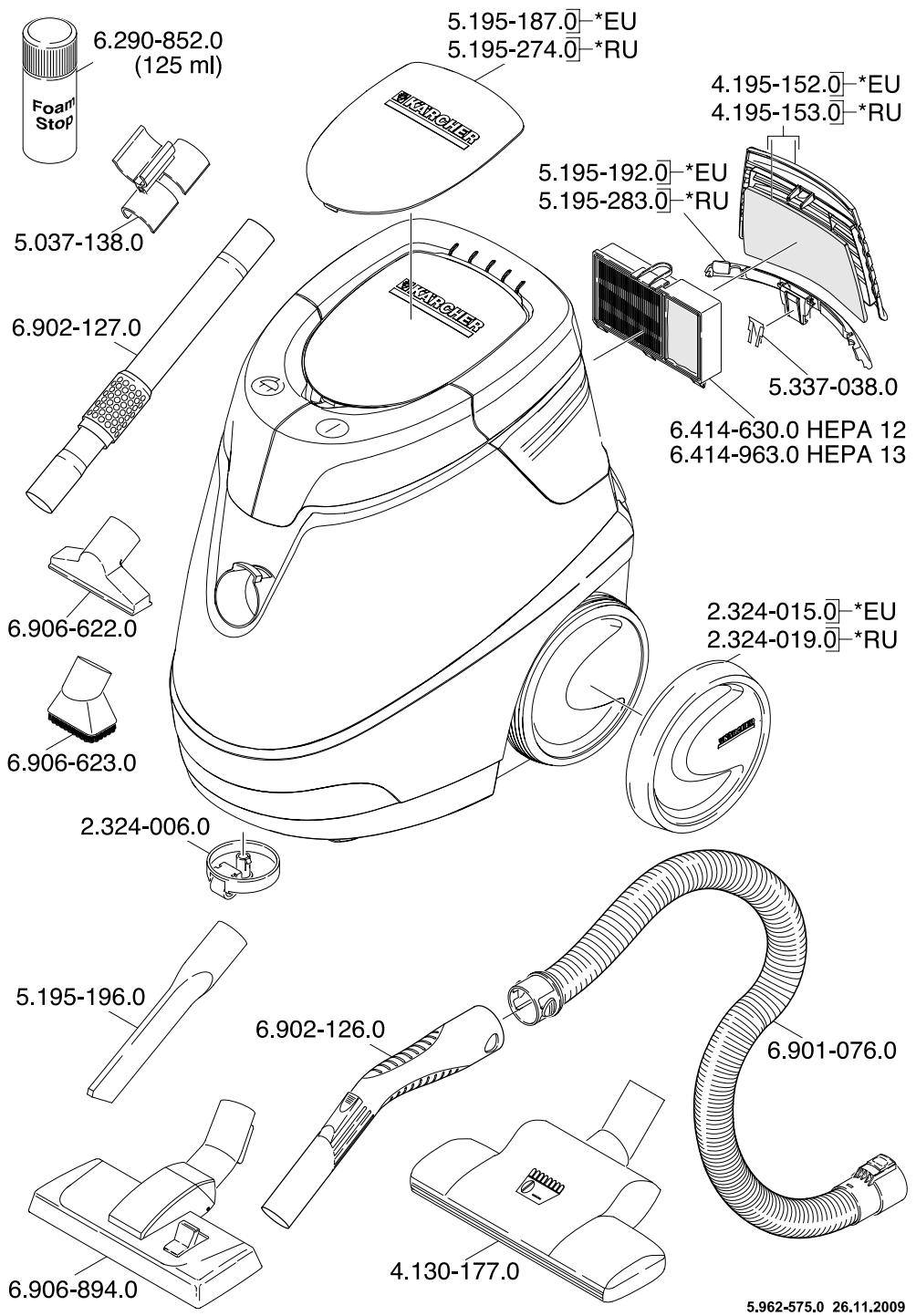

Commande de pièces détachées et d'accessoires spécifiques
Une sélection des pièces de rechange utilisées le plus se trouve à la fin du mode d'emploi.
Vous obtiendrez des pièces détachées et des accessoires chez votre revendeur ou auprès d'une filiale Kärcher.
(Adresse au dos)
