MODE D'EMPLOI AHA88BK AIRLUX

instructions, un incendie peut se déclarer.

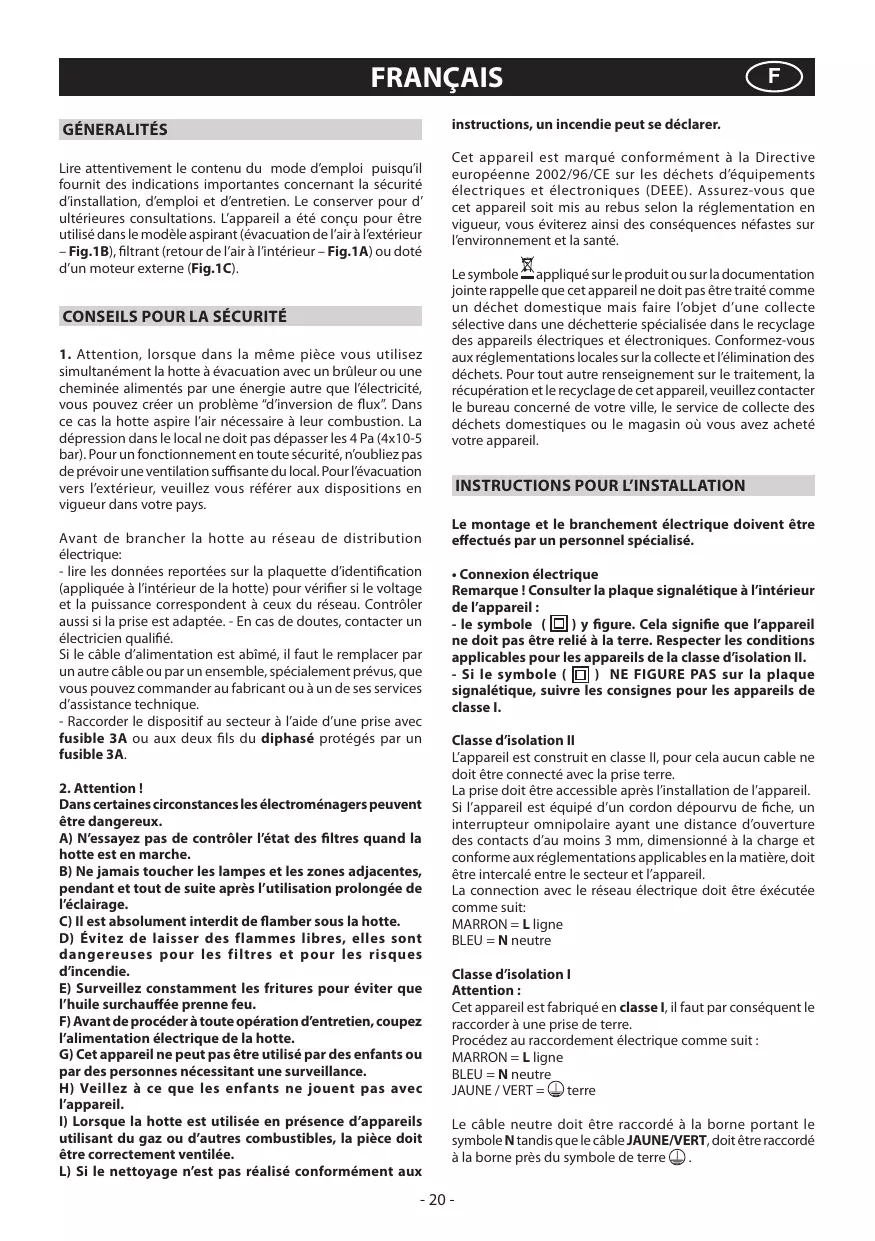

Lire attentivement le contenu du mode d’emploi puisqu’il fournit des indications importantes concernant la sécurité d’installation, d’emploi et d’entretien. Le conserver pour d’ ultérieures consultations. L’appareil a été conçu pour être utilisé dans le modèle aspirant (évacuation de l’air à l’extérieur – Fig.1B), filtrant (retour de l’air à l’intérieur – Fig.1A) ou doté d’un moteur externe (Fig.1C).

CONSEILS POUR LA SÉCURITÉ

1. Attention, lorsque dans la même pièce vous utilisez

simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l’électricité, vous pouvez créer un problème “d’inversion de flux”. Dans ce cas la hotte aspire l’air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n’oubliez pas de prévoir une ventilation suffisante du local. Pour l’évacuation vers l’extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays. Avant de brancher la hotte au réseau de distribution électrique: - lire les données reportées sur la plaquette d’identification (appliquée à l’intérieur de la hotte) pour vérifier si le voltage et la puissance correspondent à ceux du réseau. Contrôler aussi si la prise est adaptée. - En cas de doutes, contacter un électricien qualifié. Si le câble d’alimentation est abîmé, il faut le remplacer par un autre câble ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d’assistance technique. - Raccorder le dispositif au secteur à l’aide d’une prise avec fusible 3A ou aux deux fils du diphasé protégés par un fusible 3A.

Dans certaines circonstances les électroménagers peuvent être dangereux. A) N’essayez pas de contrôler l’état des filtres quand la hotte est en marche. B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l’utilisation prolongée de l’éclairage. C) Il est absolument interdit de flamber sous la hotte. D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d’incendie. E) Surveillez constamment les fritures pour éviter que l’huile surchauffée prenne feu. F) Avant de procéder à toute opération d’entretien, coupez l’alimentation électrique de la hotte. G) Cet appareil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance. H) Veillez à ce que les enfants ne jouent pas avec l’appareil.

I) Lorsque la hotte est utilisée en présence d’appareils

utilisant du gaz ou d’autres combustibles, la pièce doit être correctement ventilée. L) Si le nettoyage n’est pas réalisé conformément aux Cet appareil est marqué conformément à la Directive européenne 2002/96/CE sur les déchets d’équipements électriques et électroniques (DEEE). Assurez-vous que cet appareil soit mis au rebus selon la réglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l’environnement et la santé. Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet appareil ne doit pas être traité comme un déchet domestique mais faire l’objet d’une collecte sélective dans une déchetterie spécialisée dans le recyclage des appareils électriques et électroniques. Conformez-vous aux réglementations locales sur la collecte et l’élimination des déchets. Pour tout autre renseignement sur le traitement, la récupération et le recyclage de cet appareil, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez acheté votre appareil.

INSTRUCTIONS POUR L’INSTALLATION

Le montage et le branchement électrique doivent être effectués par un personnel spécialisé.

• Connexion électrique Remarque ! Consulter la plaque signalétique à l’intérieur de l’appareil : - le symbole ( ) y figure. Cela signifie que l’appareil ne doit pas être relié à la terre. Respecter les conditions applicables pour les appareils de la classe d’isolation II. - Si le symbole ( ) NE FIGURE PAS sur la plaque signalétique, suivre les consignes pour les appareils de classe I. Classe d’isolation II L’appareil est construit en classe II, pour cela aucun cable ne doit être connecté avec la prise terre. La prise doit être accessible après l’installation de l’appareil. Si l’appareil est équipé d’un cordon dépourvu de fiche, un interrupteur omnipolaire ayant une distance d’ouverture des contacts d’au moins 3 mm, dimensionné à la charge et conforme aux réglementations applicables en la matière, doit être intercalé entre le secteur et l’appareil. La connection avec le réseau électrique doit être éxécutée comme suit: MARRON = L ligne BLEU = N neutre Classe d’isolation I Attention : Cet appareil est fabriqué en classe I, il faut par conséquent le raccorder à une prise de terre. Procédez au raccordement électrique comme suit : MARRON = L ligne BLEU = N neutre JAUNE / VERT = terre Le câble neutre doit être raccordé à la borne portant le symbole N tandis que le câble JAUNE/VERT, doit être raccordé à la borne près du symbole de terre

Attention : Lors des opérations de raccordement électrique, assurez-vous que la prise de courant comporte bien une borne de mise à la terre. Une fois l’installation terminée, cette prise doit être facilement accessible. Un interrupteur omnipolaire ayant une distance d’ouverture des contacts d’au moins 3 mm, dimensionné à la charge et conforme aux réglementations applicables en la matière, doit être intercalé entre le secteur et l’appareil en cas de raccordement direct au secteur. d’air arrière, il suffit de retirer la bride X avec le moteur et de la tourner, comme illustré Fig. 7 Retirez aussi la bride de fixation murale Y et positionnezla comme illustré Fig.7 en réutilisant les mêmes vis. - raccordez le tuyau flexible L (non fourni) à la hotte, selon la position du trou d’évacuation de l’air choisie. Pour la sortie d’air supérieure, consulter la Fig. 8A, tandis que pour la sortie d’air arrière consultez la Fig. 8B. - Fixez le chapeau M en veillant à ce qu’il s’accroche parfaitement aux goujons de fixation.

• En cas de table de cuisson électrique, à gaz ou à induction, il faut prévoir une distance de sécurité d’au moins 65 cm entre cette dernière et le point le plus bas de la hotte. S’il doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie superieure doit être à l’exterieur de celle inférieure. Ne pas relier le tuyau d’échappement de la hotte à un conduit dans lequel circule de l’air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie differente de celle électrique. En vue d’une manœuvrabilité de l’appareil plus facile, avant d’exécuter les opérations de montage, déconnecter le filtre/ les filtres anti-graisse (Fig.2). S’il s’agit d’une hotte aspirante, il faudra prévoir une ouverture pour l’évacuation de l’air. - Version recyclage Décrochez le chapeau M et retirez la grille E (Fig. 6A). - Faites passer le câble d’alimentation par la fente du chapeau M voir Fig.6B - Prenez le passe-fil H et placez-le entre le câble d’alimentation et la fente - Introduisez le filtre à charbon à l’intérieur de la hotte. (Fig.3) - Fixez le chapeau M en veillant à ce qu’il s’accroche parfaitement aux goujons de fixation. (Fig.9).

• Nous conseillons d’utiliser un tuyau d’évacuation de l’air de même diamètre que l’orifice de sortie de l’air. L’utilisation d’une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.
• Pour une meilleure capacité d’aspiration, l’appareil est équipé d’une ouverture frontale. L’ouverture peut être mécanique (en tirant le volet vers l’extérieur Fig.2A) ou électronique (disponible uniquement avec les commandes illustrées Fig. 18) selon la version possédée. L’ouverture électronique a lieu par pression de la touche “D“ (Fig. 18) pendant environ 4 secondes.
• Fixation murale Tracez une ligne sur le mur (Fig.4A) correspondant au côté inférieur de la hotte (en respectant la distance de sécurité du plan de cuisson). - Positionnez le gabarit de perçage contre le mur, en veillant à ce que la ligne se superpose bien à la ligne tracée précédemment sur le mur. - Repérez et percez les trous de fixation (Fig.4B). - Fixez les 4 vis C sans serrer à fond et les chevilles expansives (Fig.4B). - Accrochez l’appareil au mur, puis fixez-le définitivement en serrant les 4 vis C et la vis centrale D (Fig.5). - Pour les opérations de montage, utilisez des vis et des chevilles adaptées à la nature du mur (béton armé par ex. ou placoplâtre, etc.). - Si les vis et chevilles sont fournies avec l’appareil, assurezvous qu’elles soient bien adaptées à la nature du mur qui supportera la hotte.
• Installation des modeles sans cheminees decoratives - Version a evacuation exterieure Décrochez le chapeau M et retirez la grille E (Fig. 6A). - Faites passer le câble d’alimentation par la fente du chapeau M voir Fig.6B - Prenez le passe-fil H et placez-le entre le câble d’alimentation et la fente. - Attention : il est possible d’installer la hotte avec sortie

• Installation des modeles avec cheminees decoratives - Version a evacuation exterieure - Avant d’installer les cheminées décoratives, il faut retirer le chapeau M. (Fig. 6A) - Préparez l’alimentation électrique à l’intérieur de l’espace prévu pour le raccord décoratif. - Si votre appareil doit être installé dans le modèle aspirant ou doté d’un moteur externe, prévoir le trou de l’évacuation de l’air. - Réglez la largeur de l’étrier de support du raccord supérieur (Fig. 11). - Ensuite fixez-le au plafond, en position axiale par rapport à votre hotte, à l’aide des vis A (Fig.11) et en respectant la distance à partir du plafond indiquée (Fig. 10). - A l’aide d’un tuyau flexible L raccordez la bride F au trou d’évacuation de l’air (Fig. 12). - Glissez la cheminée supérieure à l’intérieur de la cheminée inférieure et posez-la sur la hotte (Fig. 12). - Déboîtez la cheminée supérieure jusqu’à l’étrier et fixez-la à l’aide des vis B (Fig. 13).
• Version recyclage Attention! Pour transformer la hotte de la version ASPIRATION en une version FILTRATION, demandez à votre revendeur de filtres à charbon. - Les filtres doivent être appliqués au groupe aspirant situé à l’intérieur de la hotte en les centrant par rapport au groupe aspirant et en les tournant de 90 degrés jusqu’au déclic d’arrêt. (Fig.14). - Si l’emballage contient une bride comme celle indiquée Fig.15, il faut la fixer à la hotte à l’aide des vis fournies. Le filtre régénérable doit être introduit à l’intérieur de la bride installée avant la hotte, et fixé à l’aide des deux supports. (Fig.15)
• Option - L’appareil peut être commandé avec la fonction “éclairage de courtoisie“. Si votre version est équipée de cette fonction, appuyez sur la touche indiquée Fig. 2B pour l’activer. ATTENTION : Si votre modèle est équipé de la commande indiquée Fig. 18 mais pas de l’ouverture électronique, la fonction “éclairage de courtoisie“ peut être activée en

appuyant 4 secondes de suite sur la touche “D“ (Fig.18). Pour désactiver l’éclairage appuyez à nouveau sur la même touche pendant 4 secondes. - Pour le modèle à ouverture mécanique illustré Fig. 2B vous pouvez commander le kit d’aspiration périphérique.

• Il est conseillé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseillé de l’arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l’air vicié. Le bon fonctionnement de la hotte est lié à la fréquence des opérations d’entretien et, plus particulièrement, à l’entretien du filtre anti-graisse et du filtre à charbon actif.
• Le filtre anti-graisse a pour rôle de retenir les particules grasses en suspension dans l’air. Il peut donc se boucher plus ou moins rapidement selon la fréquence d’utilisation de la hotte. - Pour prévenir tout risque d’incendie, il faut laver les filtres anti-graisse au moins tous les 2 mois, ces derniers son lavables même au lave-vaisselle. - Après plusieurs lavages, ils peuvent changer de couleur. Ceci ne donne pas droit à réclamation ni droit, par conséquent, à leur remplacement. Le non-respect des consignes de remplacement et de lavage peut entraîner un risque d’incendie des filtres anti-graisse.
• Les filtres à charbon actif servent à filtrer l’air qui est ensuite renvoyé dans la pièce. Les filtres ne sont ni lavables ni régénérables, il faut par conséquent les changer au moins tous les quatre mois. La saturation du charbon actif dépend de l’utilisation plus ou moins prolongée de l’appareil, du type de cuisine pratiquée et de la régularité du nettoyage du filtre anti-graisse.
• Nettoyez fréquemment la hotte, à l’intérieur et à l’extérieur, à l’aide d’un chiffon imbibé d’alcool dénaturé ou de détergents liquides neutres non abrasifs.
• N’utiliser l’éclairage de la hotte que pendant la cuisson, ce dernier n’est en effet pas conçu pour un éclairage général prolongé de la pièce. Une utilisation prolongée de l’éclairage diminue considérablement la durée de vie moyenne des lampes.
• Remplacement des lampes halogènes (Fig. 16). Pour remplacer les ampoules dichroïques, débranchez la lampe en la détachant précautionneusement du support à l’aide d’un petit tournevis plat ou d’un outil équivalent. ATTENTION ! Pendant cette opération, veiller à ne pas griffer la hotte. Remplacez-les par des ampoules de même type.
• Commandes: (Fig.17) Touche A = allume/éteint les lumières. Touche B = allume/éteint la hotte. l’appareil s’allume à la 1° vitesse. si la hotte est allumée, appuyer sur la touche pendant 2 sec. pour éteindre. Si la hotte se trouve à la 1° vitesse, il n’est pas nécessaire de tenir la touche appuyée pour éteintre. Diminue la vitesse du moteur. Display C = indique la vitesse du moteur sélectionnée et l’activation du timer. Touche D = allume la hotte. Augmente la vitesse du moteur. En pressant la touche de la 3ème vitesse la fonction intensive s’active pendant 10’, puis l’appereil recommance à fonctionner à la vitesse d’exercice au moment de la première activation. Pendant cette fonction le display clignote. Touche E = au moment de l’activation le Minuteur temporise les fonctions pendant 15 minutes, après quoi ces dernières s’éteignent. En pressant la touche E, le Minuteur se désactive. Quand la fonction Minuteur est active, le point décimal doit clignoter sur l’écran. Si la vitesse intensive est en fonction, le Minuteur ne peut être activé. En pressant la touche E pendant 2 secondes, quand l’appareil est éteint, la fonction “clean air” s’active. Cette dernière met en marche le moteur chaque heure pendant 10 minutes à la première vitesse. Durant le fonctionnement l’écran doit visualiser un mouvement rotatif des segments périphériques. Après quoi le moteur s’éteint et l’écran doit visualiser la lettre “C” fixe, jusqu’à ce qu’après 50 autres minutes, le moteur reparte pendant 10 minutes supplémentaires et ainsi de suite. Pour retourner au fonctionnement normal presser n’importe quelle touche sauf celle de l’éclairage. Pour désactiver la fonction presser la touche “E”.
• Saturation filtres anti-gras/charbon actif - Quand l’afficheur C clignote et visualise alternativement la vitesse de fonctionnement et la lettre F (1 et F par ex.) il est temps de laver les filtres anti-gras. - Quand l’écran C clignote et visualise alternativement la vitesse de fonctionnement et la lettre A (1 et A par ex.) il est temps de changer les filtres à charbon actif. Après avoir remis le filtre propre à sa place, procéder à une remise à zéro de la mémoire électronique en appuyant 5 secondes de suite sur la touche A jusqu’à ce que F ou A cesse de clignoter sur l’afficheur C.
• Commandes: (Fig.18A-18B) NOTE : cette commande permet de contrôler l’appareil par télécommande, disponible à part comme accessoire. Touche d’allumage (A) = La touche d’allumage / extinction sert à mettre en marche et à arrêter la hotte en entier (turbine et lumières). La touche permet de démarrer la turbine à la vitesse 1. Touche Vitesse ventilateur (B) = à partir de la position OFF, appuyez une fois pour accéder à la vitesse 1, deux fois pour la vitesse 2 et trois fois pour la vitesse 3. Pour activer la vitesse intense, appuyez sur la touche pendant 5 secondes quel que soit le mode. A chaque vitesse correspond exclusivement le témoin indiquant la vitesse paramétrée. La vitesse intense est indiquée par le clignotement de la vitesse 3. La vitesse intense fonctionne pendant 10 minutes. Suite à cela, la hotte revient à la dernière vitesse paramétrée. Pour annuler la vitesse intense, appuyez sur la touche Allumage. La hotte s’éteindra alors. Appuyez sur la touche Vitesse turbine pour revenir à la vitesse préalablement définie. Vitesse cyclique de la hotte. Touche Éclairage (C) = Trois niveaux de lumière sont prévus : haut, moyen, bas. Depuis la position Éteint, appuyez une fois pour le niveau haut, deux fois pour le niveau moyen, trois fois pour le niveau bas et quatre fois pour éteindre les lumières. Le réglage de l’éclairage est cyclique : haut, moyen, bas, éteint. Touche Minuterie (D)= quelle que soit la vitesse (à l’exception de la vitesse intense), si vous appuyez sur la touche, la minuterie sera activée pendant 15 minutes. Passé ce délai, la hotte s’éteint (turbine et lampes). Témoin Lumières (E) = le voyant lumières s’allume quand les lumières sont allumées à n’importe quel niveau. Témoin filtres (F) = après 30 h de fonctionnement, le témoin de filtres s’allume (sans clignoter). Il indique qu’il est temps de nettoyer les filtres anti-graisse. La fonction peut être

réinitialisée (lorsque la hotte est éteinte) en appuyant sur la touche Vitesse turbine pendant 5 secondes. Une fois cette opération effectuée, le témoin de détection des filtres s’éteint et le réglage des 30 heures est réinitialisé. Après 120 h, le témoin clignote en permanence. Cela signifie qu’il est temps de remplacer les filtres au charbon (le cas échéant). La fonction peut être réinitialisée (lorsque la hotte est éteinte) en appuyant sur le touche Vitesse turbine pendant 5 secondes. Une fois cette opération effectuée, le témoin s’éteint et le réglage est réinitialisé. Témoin air propre (8) Lorsque la hotte est à l’arrêt, si vous appuyez pendant 5 secondes sur la touche Allumage (1), la fonction Air propre est activée. Cette fonction active la turbine à la vitesse 1 pendant 10 minutes toutes les heures. Le témoin s’allume et reste fixe tandis que le témoin de la vitesse 1 s’allume. Pendant les 50 minutes restantes, le témoin clignote. La fonction est désactivée lorsque vous appuyez sur n’importe quelle touche à l’exception de celles pour l’éclairage. NOUS DECLINOS TOUTE RESPONSABILI TE POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L’INOBSERVATION
