MODE D'EMPLOI RELOOP HIFIPLATINE VINYLETURN XEXCLUSIVITEFNAC/DARTY DARRY

Pour votre propre sécurité, veuillez lire attentivement ce mode d‘emploi avant la première utilisation ! Toutes les personnes chargées de l‘installation, de la mise en service, de l‘utilisation, de l‘entretien et la maintenance de cet appareil doivent posséder les qualifications nécessaires et respecter les instructions de ce mode d‘emploi. Ce produit est conforme aux directives européennes et nationales, la conformité a été certifiée et les déclarations et documents sont en possession du fabricant.

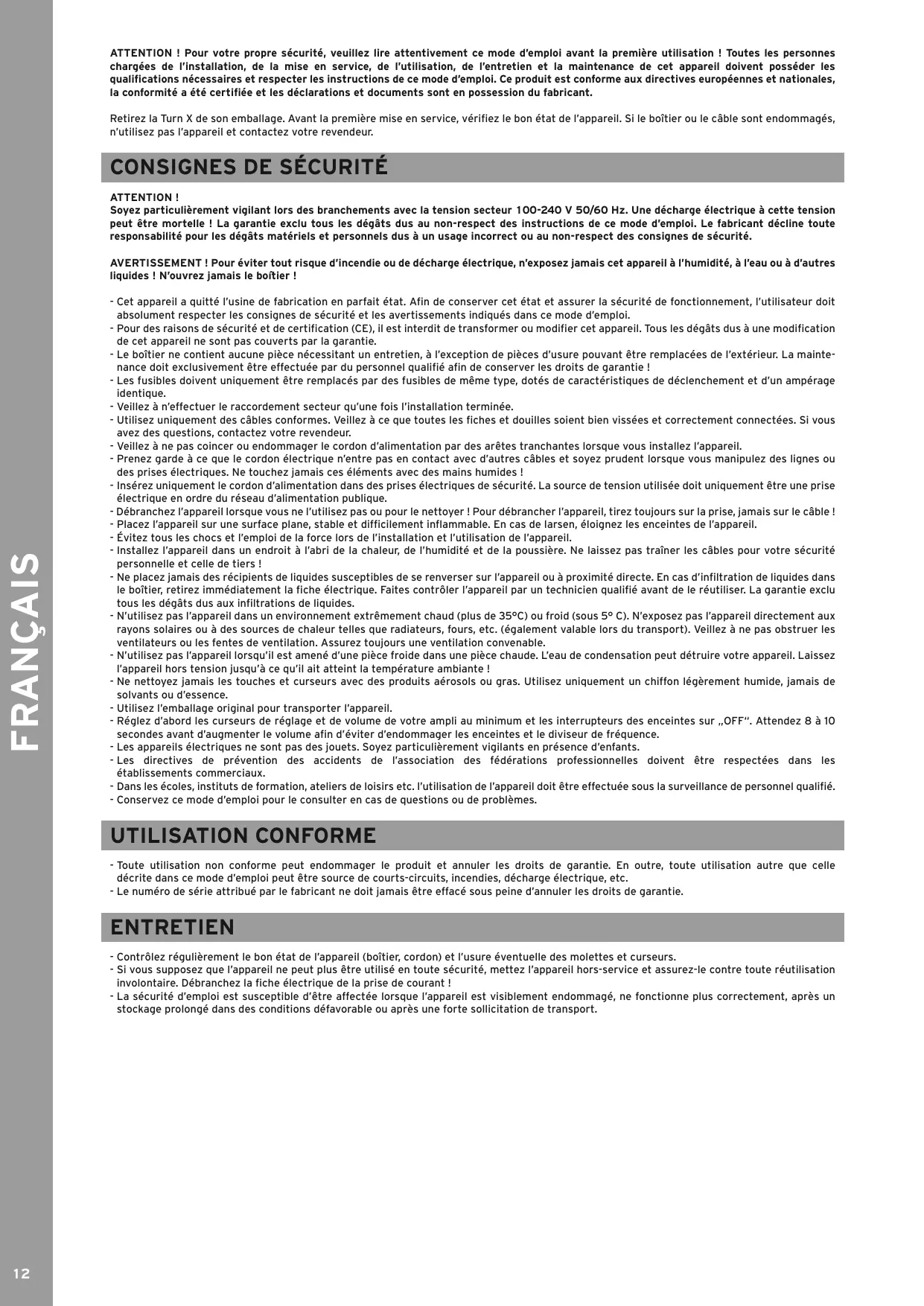

ATTENTION ! Pour votre propre sécurité, veuillez lire attentivement ce mode d’emploi avant la première utilisation ! Toutes les personnes chargées de l’installation, de la mise en service, de l’utilisation, de l’entretien et la maintenance de cet appareil doivent posséder les qualifications nécessaires et respecter les instructions de ce mode d’emploi. Ce produit est conforme aux directives européennes et nationales, la conformité a été certifiée et les déclarations et documents sont en possession du fabricant. Retirez la Turn X de son emballage. Avant la première mise en service, vérifiez le bon état de l’appareil. Si le boîtier ou le câble sont endommagés, n’utilisez pas l’appareil et contactez votre revendeur.

CONSIGNES DE SÉCURITÉ ATTENTION ! Soyez particulièrement vigilant lors des branchements avec la tension secteur 100-240 V 50/60 Hz. Une décharge électrique à cette tension peut être mortelle ! La garantie exclu tous les dégâts dus au non-respect des instructions de ce mode d’emploi. Le fabricant décline toute responsabilité pour les dégâts matériels et personnels dus à un usage incorrect ou au non-respect des consignes de sécurité.

FRANÇAIS AVERTISSEMENT ! Pour éviter tout risque d’incendie ou de décharge électrique, n’exposez jamais cet appareil à l’humidité, à l’eau ou à d’autres liquides ! N’ouvrez jamais le boîtier ! - Cet appareil a quitté l’usine de fabrication en parfait état. Afin de conserver cet état et assurer la sécurité de fonctionnement, l’utilisateur doit absolument respecter les consignes de sécurité et les avertissements indiqués dans ce mode d’emploi. - Pour des raisons de sécurité et de certification (CE), il est interdit de transformer ou modifier cet appareil. Tous les dégâts dus à une modification de cet appareil ne sont pas couverts par la garantie. - Le boîtier ne contient aucune pièce nécessitant un entretien, à l’exception de pièces d’usure pouvant être remplacées de l’extérieur. La maintenance doit exclusivement être effectuée par du personnel qualifié afin de conserver les droits de garantie ! - Les fusibles doivent uniquement être remplacés par des fusibles de même type, dotés de caractéristiques de déclenchement et d’un ampérage identique. - Veillez à n’effectuer le raccordement secteur qu’une fois l’installation terminée. - Utilisez uniquement des câbles conformes. Veillez à ce que toutes les fiches et douilles soient bien vissées et correctement connectées. Si vous avez des questions, contactez votre revendeur. - Veillez à ne pas coincer ou endommager le cordon d’alimentation par des arêtes tranchantes lorsque vous installez l’appareil. - Prenez garde à ce que le cordon électrique n’entre pas en contact avec d’autres câbles et soyez prudent lorsque vous manipulez des lignes ou des prises électriques. Ne touchez jamais ces éléments avec des mains humides ! - Insérez uniquement le cordon d’alimentation dans des prises électriques de sécurité. La source de tension utilisée doit uniquement être une prise électrique en ordre du réseau d’alimentation publique. - Débranchez l’appareil lorsque vous ne l’utilisez pas ou pour le nettoyer ! Pour débrancher l’appareil, tirez toujours sur la prise, jamais sur le câble ! - Placez l’appareil sur une surface plane, stable et difficilement inflammable. En cas de larsen, éloignez les enceintes de l’appareil. - Évitez tous les chocs et l’emploi de la force lors de l’installation et l’utilisation de l’appareil. - Installez l’appareil dans un endroit à l’abri de la chaleur, de l’humidité et de la poussière. Ne laissez pas traîner les câbles pour votre sécurité personnelle et celle de tiers ! - Ne placez jamais des récipients de liquides susceptibles de se renverser sur l’appareil ou à proximité directe. En cas d’infiltration de liquides dans le boîtier, retirez immédiatement la fiche électrique. Faites contrôler l’appareil par un technicien qualifié avant de le réutiliser. La garantie exclu tous les dégâts dus aux infiltrations de liquides. - N’utilisez pas l’appareil dans un environnement extrêmement chaud (plus de 35°C) ou froid (sous 5° C). N’exposez pas l’appareil directement aux rayons solaires ou à des sources de chaleur telles que radiateurs, fours, etc. (également valable lors du transport). Veillez à ne pas obstruer les ventilateurs ou les fentes de ventilation. Assurez toujours une ventilation convenable. - N’utilisez pas l’appareil lorsqu’il est amené d’une pièce froide dans une pièce chaude. L’eau de condensation peut détruire votre appareil. Laissez l’appareil hors tension jusqu’à ce qu’il ait atteint la température ambiante ! - Ne nettoyez jamais les touches et curseurs avec des produits aérosols ou gras. Utilisez uniquement un chiffon légèrement humide, jamais de solvants ou d’essence. - Utilisez l’emballage original pour transporter l’appareil. - Réglez d’abord les curseurs de réglage et de volume de votre ampli au minimum et les interrupteurs des enceintes sur „OFF“. Attendez 8 à 10 secondes avant d’augmenter le volume afin d’éviter d’endommager les enceintes et le diviseur de fréquence. - Les appareils électriques ne sont pas des jouets. Soyez particulièrement vigilants en présence d’enfants. - Les directives de prévention des accidents de l’association des fédérations professionnelles doivent être respectées dans les établissements commerciaux. - Dans les écoles, instituts de formation, ateliers de loisirs etc. l’utilisation de l’appareil doit être effectuée sous la surveillance de personnel qualifié. - Conservez ce mode d’emploi pour le consulter en cas de questions ou de problèmes.

UTILISATION CONFORME - Toute utilisation non conforme peut endommager le produit et annuler les droits de garantie. En outre, toute utilisation autre que celle décrite dans ce mode d’emploi peut être source de courts-circuits, incendies, décharge électrique, etc. - Le numéro de série attribué par le fabricant ne doit jamais être effacé sous peine d’annuler les droits de garantie.

ENTRETIEN - Contrôlez régulièrement le bon état de l’appareil (boîtier, cordon) et l’usure éventuelle des molettes et curseurs. - Si vous supposez que l’appareil ne peut plus être utilisé en toute sécurité, mettez l’appareil hors-service et assurez-le contre toute réutilisation involontaire. Débranchez la fiche électrique de la prise de courant ! - La sécurité d’emploi est susceptible d’être affectée lorsque l’appareil est visiblement endommagé, ne fonctionne plus correctement, après un stockage prolongé dans des conditions défavorable ou après une forte sollicitation de transport.

cache antipoussière + 2x charnières tapis en caoutchouc câble d‘alimentation câble RCA & raccord de mise à la terre (plaqué or) headshell avec Ortofon 2M Blue (préinstallé) plateau de lecture mode d‘emploi contrepoids

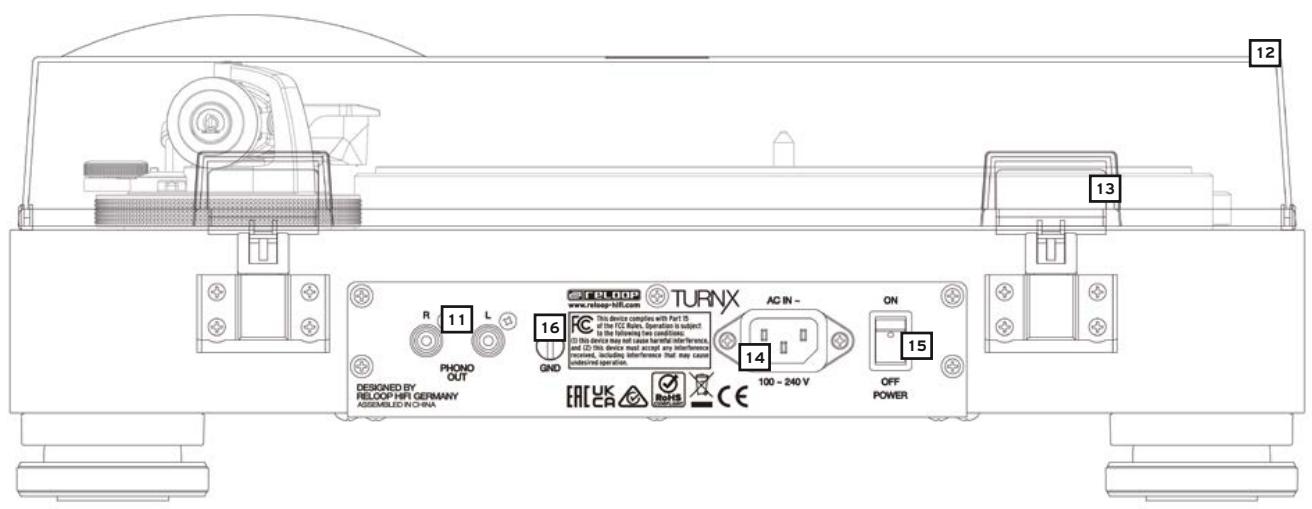

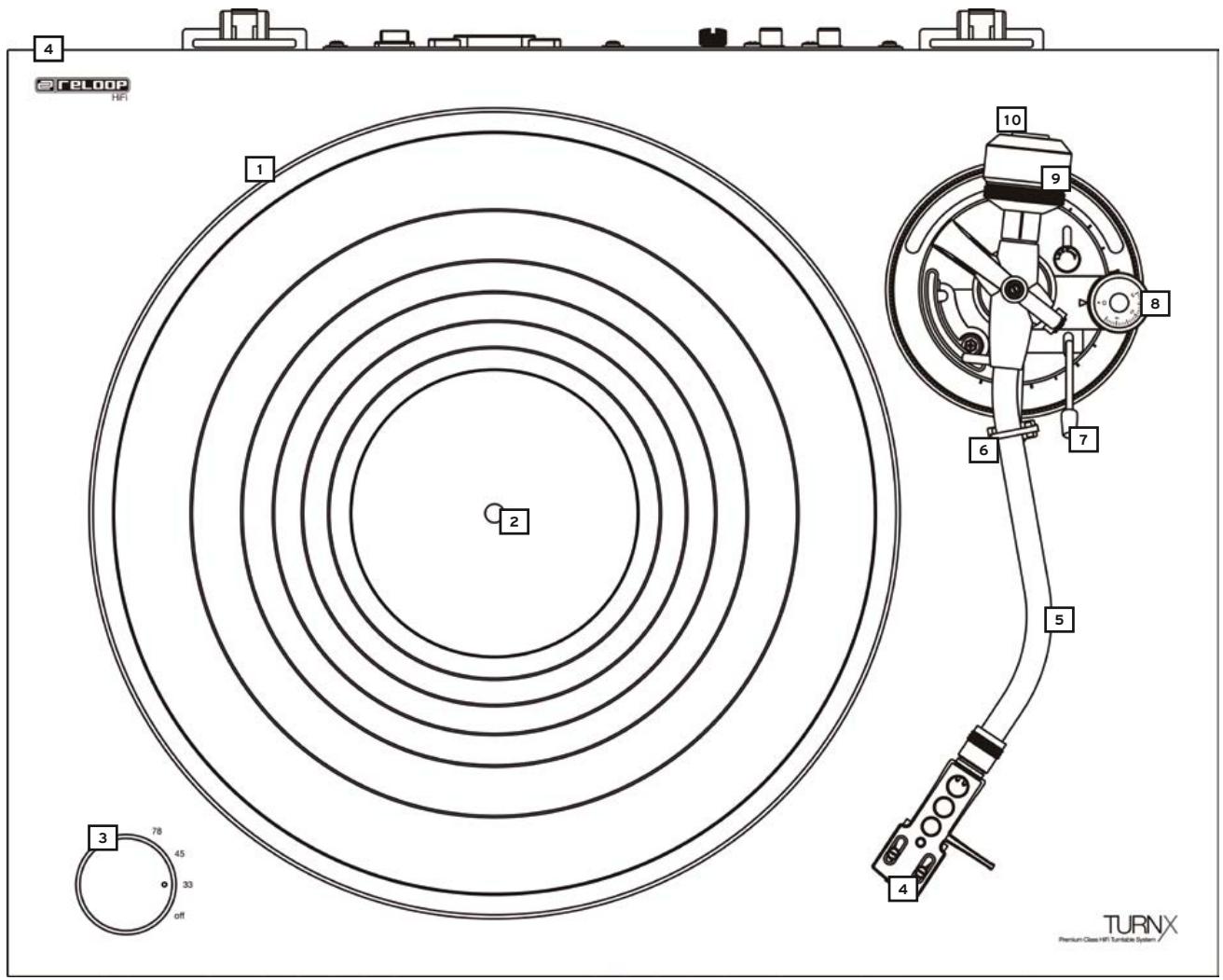

Plateau de lecture Broche Commutateur OFF/33/45/78 Cellule avec Ortofon 2M Blue (pré-installé) Bras de lecture (avec SME Connection) Support de bras de lecture Lève-bras Molette antidérapage (anti-skating) Contrepoids Barre de contrepoids Audio Output (Phono/RCA connexion dorée) Protection antipoussières Supports pour le capot-poussière Connexion de l‘alimentation électrique Interrupteur ON/OFF Prise de terre (GND)

STRUCTURE ET CONNEXIONS 1.

Fixez le plateau de lecture -1- sur le moteur. Pour ce faire, placez le plateau de lecture sur le moyeu du plateau -2-.

Placez le feutre caoutchouc fourni sur le plateau de lecture -1-.

Enfoncer le contrepoids -9- sur la barre de contrepoids -10-.

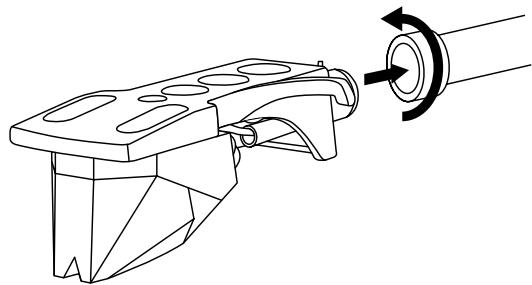

REMARQUE! L‘échelle de contrepoids doit alors être orientée vers l‘avant. 4. Vissez le headshell avec le système de cartouche -4- dans le bras de lecture -5-. Le système de tête de lecture peut être facilement remplacé si nécessaire (voir graphique).

a) Dévissez d‘abord les vis de fixation de la cellule et débranchez les câbles de la tête de lecture fournie avec l‘appareil. b) Démontez la tête de lecture de la cellule.

c) Raccordez les câble de connexion de la cellule avec les connecteurs du système et respectez l‘affectation des câbles (voir graphique). Couleur

Gauche, pôle positif

Gauche, pôle négatif

Droite, pôle positif

Droite, pôle négatif

d) Resserrez les vis de fixation de la cellule. e) Aligner la cellule à l‘aide d‘un gabarit CAP (Cartridge Protractor) selon le principe Baerwald dans la tête de lecture. 5. Raccordez le câble RCA fourni aux prises de sortie audio -11- et branchez le câble sur une entrée phono de votre amplificateur ou de votre chaîne hi-fi. Connectez également le câble de mise à la terre à la prise de terre -16- de votre Turn X et de votre amplificateur ou de votre chaîne hi-fi. 6.

Reliez l‘adaptateur secteur à la prise de raccordement -14- et à une prise de courant.

COMMANDE 1. Contrepoids Déplacez ensuite le bras de lecture -5- jusqu‘au bord du plateau de lecture -1-. Placez le lève-bras -7- en position „BAS“. Réglez le contrepoids -9- en le tournant dans le sens des aiguilles d‘une montre de manière à ce que le bras –5- ne bascule plus et reste parallèle au plateau de lecture. Reposez ensuite le bras -5- sur son support -6-. Réglez la graduation du contrepoids jusqu‘à ce que la position „0“ se trouve au-dessus de la ligne de marquage. Tournez ensuite le contrepoids -9- dans le sens des aiguilles d‘une montre jusqu‘à ce que la graduation indique la valeur correspondant à la force d‘application recommandée de l‘aiguille de la tête de lecture. 2. Molette anti-dérapage (anti-Skating) Réglez la molette anti-dérapage -8- de manière à ce que sa valeur corresponde à la force d‘application de l‘aiguille de la tête de lecture. 3. Mise sous tension Après avoir effectué tous les branchements, allumer l‘appareil avec l‘interrupteur ON/OFF -3-. 4. Lecture Placer le disque sur le tapis caoutchouc fourni du plateau de lecture -1-. Sélectionnez la vitesse désirée avec les commutateurs OFF/33/45/78 -3-. Retirez la protection de la tête de lecture -4-. Réglez le lève-bras -7- sur „UP“ et amenez-le bras -5- au-dessus du sillon du disque, là où vous voulez commencer la lecture. Réglez le lève-bras -7- sur „DOWN“ pour abaisser la tête de lecture sur le sillon. REMARQUE! Vous pouvez aussi laisser le lève-bras sur „DOWN“ et abaisser le bras manuellement. Prenez soin de ne pas endommager l‘aiguille de la tête de lecture. 5. LECTURE DE DISQUES 78 RPM (SHELLAC) Veuillez noter que pour les disques en gomme-laque, il convient d‘utiliser un système de tête de lecture approprié pour les 78 RPM gomme-laque doit être choisi. 6. Capot (protection antipoussières) Placez le cache-poussière sur les charnières, puis placez les charnières dans les supports prévus -13-. Le capot sert à ranger surement et à protéger votre platine vinyle contre les poussières. Cependant, lors de la lecture de disques, nous recommandons d‘oter le capot qui est susceptible d‘affecter la qualité de sonorité. En outre, il convient d‘installer votre platine vinyle sur un support si possible exempt de résonance, tel qu‘une plaque en Multiplex ou en bois.

CARACTÉRISTIQUES Ortofon 2M Blue : - Tension de sortie à 1000 Hz, 5 cm/sec : 5,5 mV - Balance des canaux à 1 kHz : 1,5 dB - Séparation des canaux à 1 kHz : 25 dB - Séparation des canaux à 15 kHz : 15 dB - Réponse en fréquence à -3dB : 20-20 000 Hz + 2 / - 1 dB - Capacité de balayage à 315 Hz avec la force d‘appui recommandée : ...80 µm - Flexibilité de l‘aiguille, dynamique, latérale : 20 µm/mN - Type d‘aiguille : Nude Elliptical - Rayon de la pointe de l‘aiguille : r/R 8/18 µm - Plage de force d‘appui : 1,6-2,0 g (16-20 mN) - Force d‘appui recommandée : 1,8 g (18 mN) - Angle d‘appui : 20° - Impédance interne, résistance CC : 1,3 kOhm - Inductance interne : 700 mH - Résistance terminale recommandée : 47 kOhm - Capacité de terminaison recommandée : 150-300 pF - Couleur du système de tête de lecture corps/aiguille : noir/bleu - Poids du système de tête de lecture : 7,2 g

Note: Sous réserve de modification des caractéristiques. Les valeurs indiquées sont approximatives.

SERVICE ET ASSISTANCE FRANÇAIS TURN X : - Type de platine : entraînement direct, entièrement manuel - Moteur : Moteur CC, 16 pôles, 3 phases - Vitesses : 33 1/3, 45 & 78 - Système de freinage : frein électronique - Wow et flutter : moins de 0,1 % WRMS (JIS WTD) - Rapport signal sur bruit : plus de 60 dB (DIN-B) - Sortie analogique : phono - Raccords : Câble RCA (plaqué or) - Plateau : 305 mm de diamètre, 23 mm d‘épaisseur, 2,1 kg, aluminium moulé sous pression - Bras de lecture : en forme de S, équilibrage statique - Longueur effective du bras de lecture : 230 mm - Poids de la tête de lecture utilisable : 17 ~ 25 g (avec Headshell) - Dépassement : 15 mm - Molette anti-skating : oui - Plage d’anti-skating : 0-3 g - Système de tête de lecture : Ortofon 2M Blue - Alimentation en courant : AC IN 100~240 V, 50/60 HZ - Consommation électrique : 3 W - Dimensions : 460 x 172,6 x 367,3 mm - Poids : 10,35 kg

En cas de questions techniques ou de défauts, veuillez consulter notre FAQ ou demander un ticket d‘assistance sur: https://www.reloop.com/faqs/

Reloop Hifi www.reloop-hifi.com Reloop Global Distribution GmbH & Co. KG Schuckertstrasse 28 48153 Muenster / Germany Fax: +49.251.6099368 Sous réserve de modifications techniques. Toutes les illustrations sont similaires. Aucune responsabilité pour les erreurs d’impression.
