BEDIENUNGSANLEITUNG RELOOP HIFIPLATINE VINYLETURN XEXCLUSIVITEFNAC/DARTY DARRY

Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung these Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitungbau beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

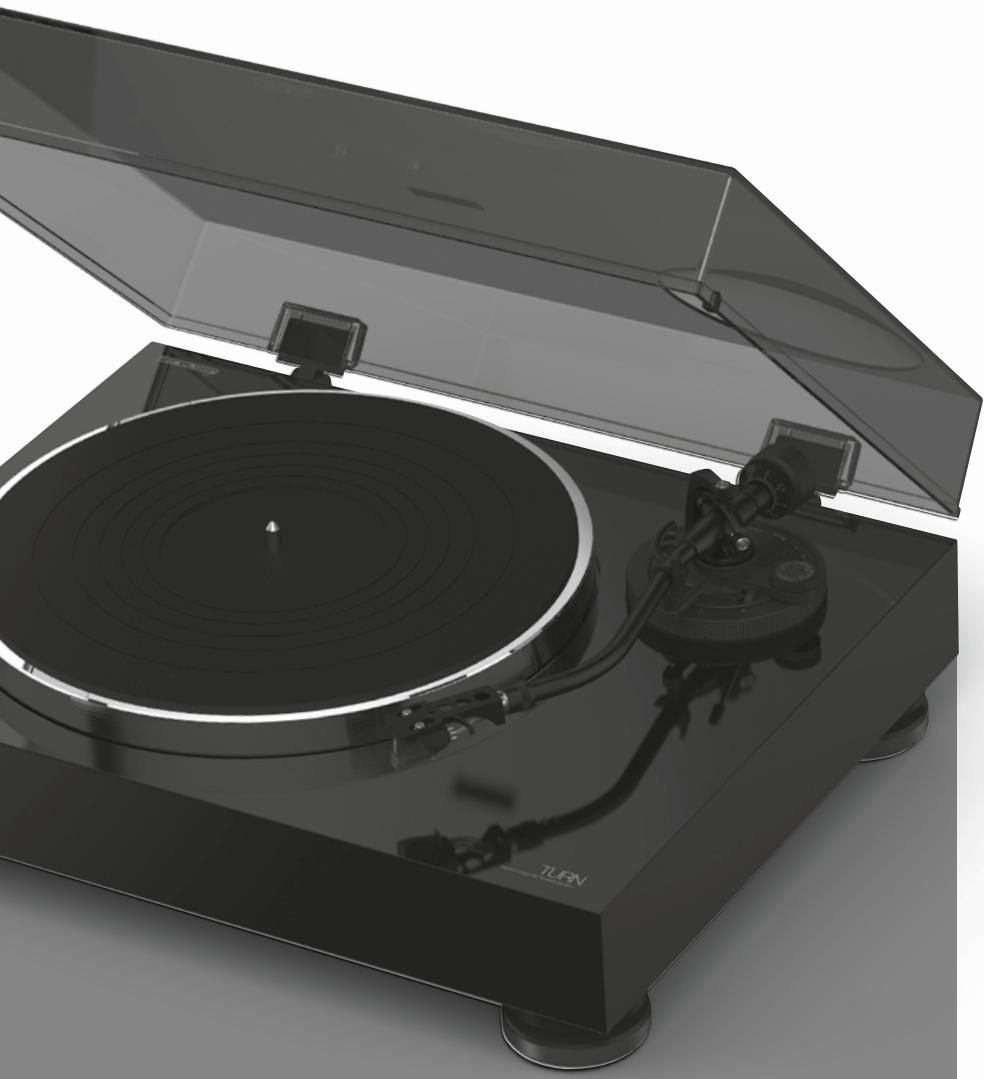

Instruction Manual

CAUTION!

Um Feuer oder einen elektrischen Schock zu vermeiden, setzen Sie diese Gerät nicht Wasser oder Flüssigkeiten aus! Öffnen Siemials das Gehäuse!

WARNING!

Für weiteren Gebrauch aufbewahren!

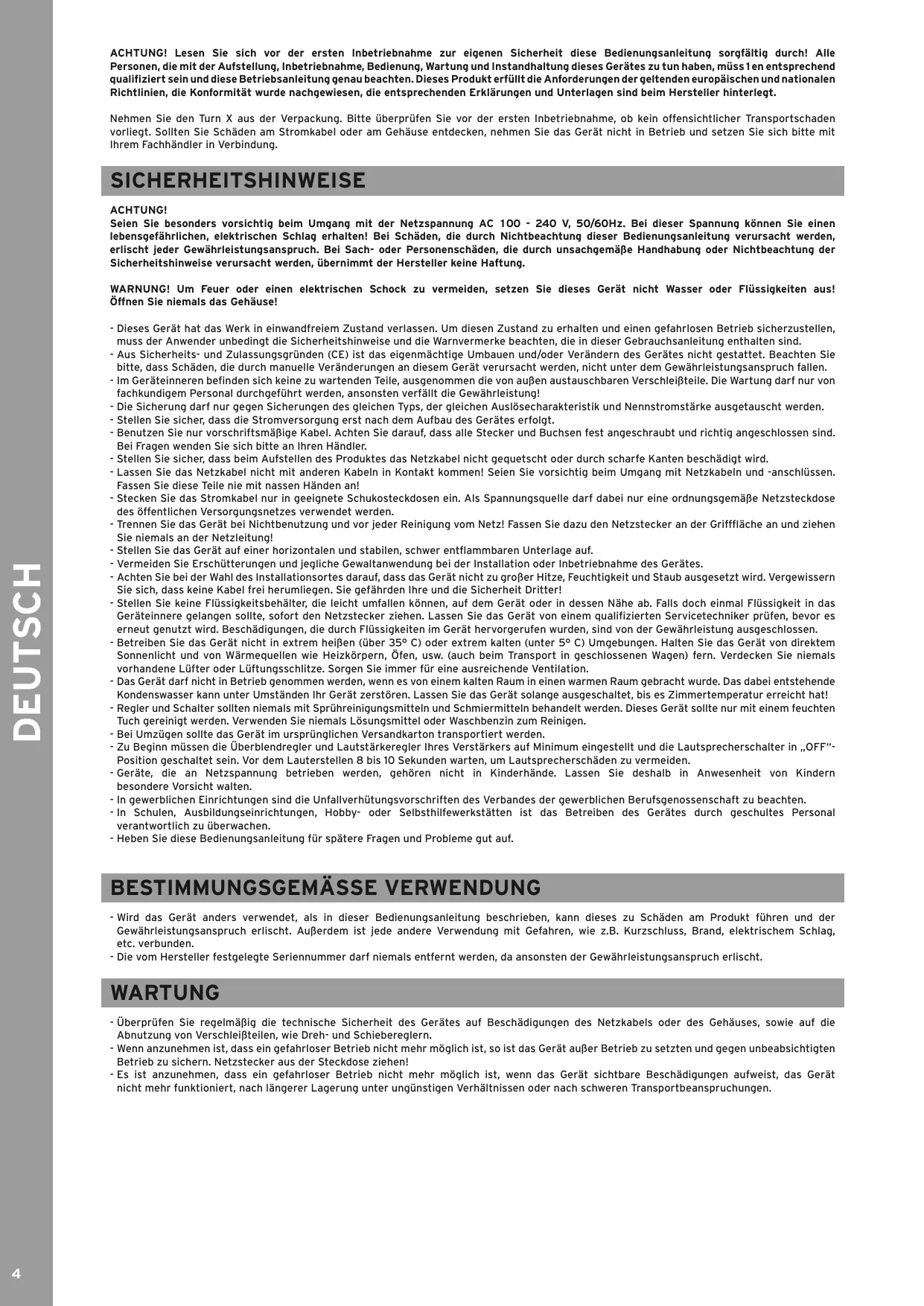

ACHTUNG! Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung these Gerätes zu tun haben, mss 1en entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. Dieses Produkt erfuft die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Nehmen Sie den Turn X aus der Verpackung.itte uberprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollen Sie Schaden am Stromkabel oder am Gehäuse entdecken, behmen Sie das Gerät nicht in Betrieb und setzen Sie sichitte mit Ihrem Fachhändler in Verbindung.

SICHERHEITSHINWEISE

ACHTUNG!

Seien Sie besonderss vorsichtig beim Umgang mit der Netzspannung AC 100 - 240 V, 50/60Hz. Bei dieser Spannung können Sie einen lebensgefährlichen, elektrischen Schlag erhalten! Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt jeder Gewährleistungsanspruch. Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitshinweise verursicht werden, übernimmt der Hersteller keine Haftung.

WARNING! Um Feuer oder einen elektrischen Schock zu vermeiden, setzen Sie these Gerät nicht Wasser oder Flüssigkeiten aus! Öffnen Sie niemals das Gehäuse!

• Dieses Gerät hat das Werk in einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb saferzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanleitung enthalten sind.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Beachten Sieotide, dass Schäden, die durch manuelle Veränderungen an thisem Gerät verursacht werden, nicht unter dem Gewährleistungsanspruch fallen.
• Im Geräteinneren befinden sich keine zu wartenden Teile, ausgenommen die von außen austauschbaren Verschleitsteile. Die Wartung darf nur von fachkundigem Personal durchgeführt werden, ansonsten verfällt die Gewährleistung!
• Die Sicherungarfurn gegen Sicherungen des gleichen Typs, der gleichen Auslösecharakteristik und Nennstromstarke ausgetaucht werden.
• Stellen Sie sicher, dass die Stromversorgung erst nach dem Aufbau des Gerätes erfolgt.
• Benutzen Sie nur vorschrifsmäßige Kabel. Achten Sie daraufuf, dass alle Stecker und Buchsen fest angeschraubt und richtig angeschlossen sind. Bei Fragen wenden Sie sichitte an ihren Handler.
• Stellen Sie sichere, dass beim Aufstellen des Produktes das Netzkabel nicht gequetscht oder durch scharfe Kanten beschadigt wird.
• Lassen Sie das Netzkabel nicht mit anderen Kabeln in Kontakt kommt! Seien Sie vorsichtig beim Umgang mit Netzkabeln und -anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an!
• Stecken Sie das Stromkabel nur in geeignete Schukosteckdosen ein. Als Spannungsqellearftherein eine ordnungsgemaeNetzsteckdose des öffentlichen Versorgungsnetzes verwendet werden.
• Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz! Fassen Sie dazu den Netzstecker an der Griffläche an undziehen Sie niemals an der Netzleitung!
• Stellen Sie das Gerät auf einer horizontalen und stabilen, schwer entflammbaren Unterlage auf.
• Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.
• Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden ihre und die Sicherheit Dritter!
• Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen konnen, auf dem Gerät oder in dessenaBe. Falls noch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sondern den Netzsteckerziehen. Lassen Si das Gerät von einem qualifizierten Servicetechniker pruifen, bevor es erneut genutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Gewährleistung ausgeschlossen.
• Betreiben Sie das Gerät nicht in extrem—heien (über 35^ C) oder extrem kalten (unter 5^ C) Umgebungen. Halten Sie das Gerät von direktem Sonnenlicht und von Wärmequellen wie Heizkorpern, Öfen, usw. (auch beim Transport in geschlossenen Wagen) fern. Verdecken Sie niemals vorhandene Lüfter oder Luftungsschlitze. Sorgen Sie immer für eine ausreichende Ventilation.
• Das Gerätarf nicht in Betrieb genommen werden, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das bzw entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstären. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat!
• Regler und Schalter sollenn niemals mit Spruhreinigungsmitteln und Schmiermitteln behandelt werden. Dieses Gerät solle nur mit einem feuchten Tuch gereinigt werden. Verwenden Sie niemals Lösungsmittel oder Waschbenzin zum Reinigen.
• Bei Umzügen sollen das Gerät im ursprünglichen Versandkarton transportiert werden.
• Zu Beginn müssen die Überblendregler und Lautstärkeregler Ihr's Verständern auf Minimum eingestellt und die Laufsprecherschalter in „OFF“Position geschlossen. Vor dem Lauterstellen 8 bis 10 Sekunden warten, um Laufsprecherschäden zu vermeiden.
• Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern beschondere Vorsicht walten.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossschaft zu beachten.
• In Schulen, Ausbildungseinrichtungen, Hobby- oder Selfsthilfewerkstätten ist das Betrieben des Gerätes durch geschultes Personal verantwortlich zu überwachen.
• Hebien Sie diese Bedienungsanleitung für spätere Fragen und Probleme gut auf.

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Wird das Gerä anders verwendet, als in dieser Bedienungsanleitung beschrieben, kann diese zu Schäden am Produkt führen und der Gewährleistungsanspruch erlischt. Außen dem ist jeder andere Verwendung mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
  Die vom Hersteller festgelegte Seriennummer darf niemals entfernt werden, da ansonsten der Gewährleistungsanspruch erlischt.

WARTUNG

• Überprüfen Sie regelmäßige technische Sicherheit des Gerätes auf Beschädigungen des Netzkabels oder des Gehäuses, sowie auf die Abnutzung von Verschleiβteilen, wie Dreh- und Schiebereglern.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdoseziehen!
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sichtbare Beschädigungen aufweist, das Gerät nicht mehr Funktioniert, nach längerer Lagerung unter ungütigen Verhältnissen oder nach schweren Transportbeanspruchungen.

LIEFERUMFANG

Staubschutzabdeckung + 2x Scharnier
Gummimatte
Netzkabel
- Cinchkabel & Erdungskabel (vergoldtet)
Headshell mit Ortofon 2M Blue (vorinstalliert)
Plattenteller
Gegengewicht
Bedienungsanleitung

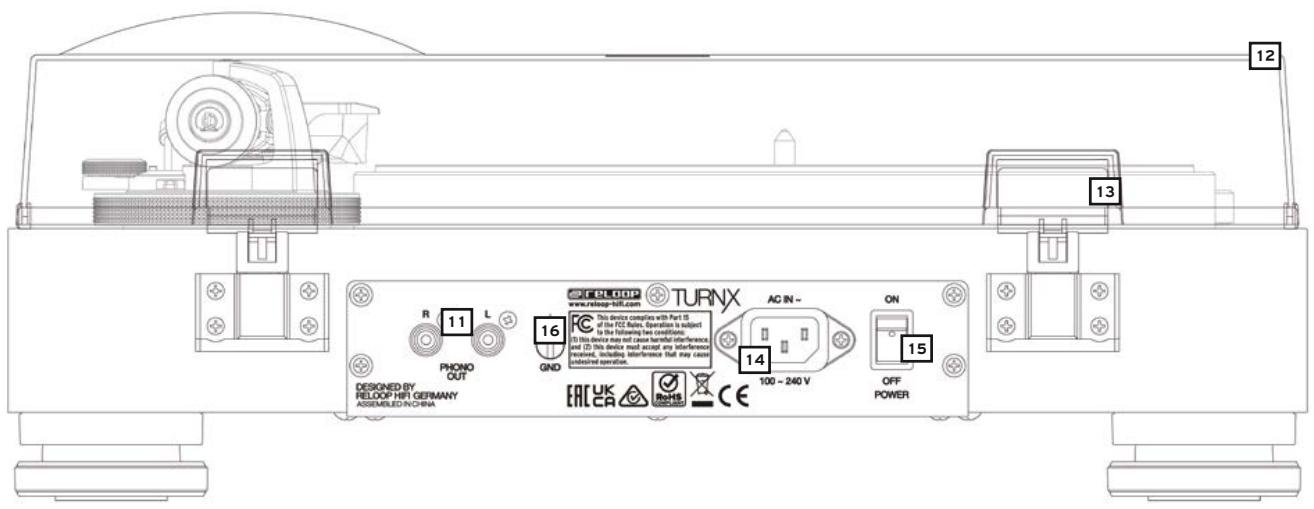

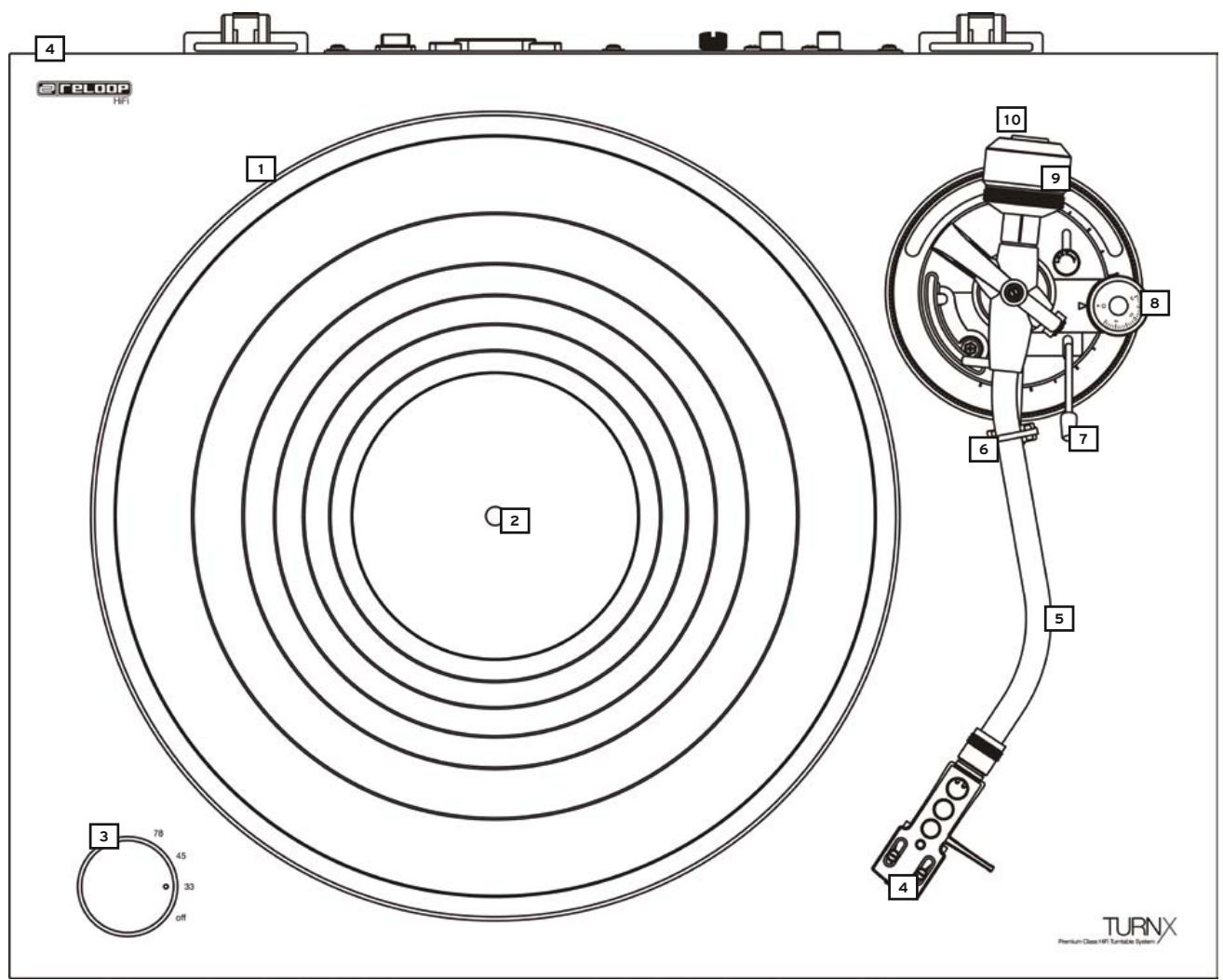

BEZEICHNUNGEN

1. Plattenteller
2. Plattenteller-Nabe
3. OFF/33/45/78-Drehregler
4. Headshell mit Ortofon 2M Blue (vorinstalliert)
5. Tonarm (mit SME-Anschluss)
6. Tonarmstütze
7. Tonarmlift
8. Anti-Skating-Rad
9. Gegengewicht
10. Gegengewichtsstange
11. Audioausgang (Phono/Cinch vergoldet)
12. Staubschutzhaube
13. Scharniere für Staubschutzabdeckung
14. Anschluss an die Stromversorgung
15. Netz-ON/OFF-Schalter
16. Erdungsanschluss (GND)

AUFBAU & ANSCHLUSSE

1. Befestigen Sie den Plattenteller -1- auf dem Motor. Legen Sie dazu den Plattenteller über die Plattentellernabe -2-.
2. Legen Sie die mitgelieferte Gummimatte auf den Plattenteller -1-.
3. Stecken Sie das Gegengewicht -9- auf die Gegengewichtsstange -10-.

HINWEIS! Die Gegengewichtsskala muss damit nach vorne zeigend sein.

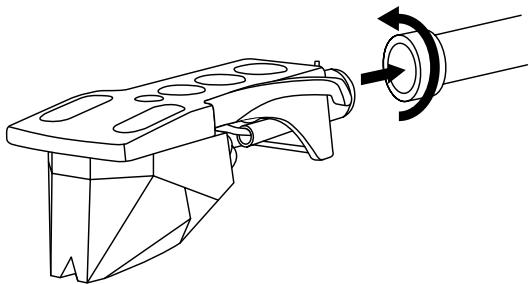

4. Schrauben sie das Headshell mit Tonabnehmersystem -4- in den Tonarm -5- ein. Das Tonabnehmersystem lassst sich bei Bedarf leicht austauschen (siehe Grafik).

a) Losen Sie zunachst die Befestigungsschrauben an dem Headshell undziehen Sie die Kabel des mitgelieferten Tonabnehmersystems ab.
b) Entfernen Sie das alte Tonabnehmersystem aus dem Headshell.

Farbe:	Kanal und Polung
Weiβ (L+)	Links, Plus-Pol
Blau (L-)	Links, Minus-Pol
Rot (R+)	Rechts, Plus-Pol
Grün (R-)	Rechts, Minus-Pol

c) Verbinden Sie nun die Anschlussdritte des Headshells mit den Anschlüssen des Tonabnehmersystems und beachten Sie die Übereinstimmung der Drähtebelegung (siehe Grafik).
d) Ziehen Sie die Befestigungsschrauben an dem Headshell fest an.
e) Richten Sie den Tonabnehmer mit Hilfe einer CAP-Schablone (Cartridge Protractor im Baerwald Prinzip) im Headshell aus.

1. Verbinden Sie die das mitgelieferte Cinch-Kabel (RCA) mit den Audio-Ausgangsbuchsen -11- und schlieben Sie das Kabel an einen Phono-Eingang Ihres Verstärkers oder HiFi-Anlage an. Verbinden Sie zudem das Erdungskabel mit dem Erdungsanschluss -16- Ihr's Turn X und Ihres Verstärkers oder HiFi-Soundsystems.
2. Verbinden Sie das Netzteil mit der Anschlussbuchse -14- und mit einer Steckdose.

BEDIENUNG

1. Gegengewicht

Bewegen Sie den Tonarm -5- bis kurz vor den Plattenteller -1-. Stellen Sie den Tonarmlift -7- auf die Position „AB". Stellen Sie das Gegengewicht -9- durch Drehen im Uhrzeitigersinn so ein, dass der Tonarm -5- wieder nach offen noch nach unten kippt, d.h. er solte parallel zur Platte ausbalanciert sein. Führn Sie den Tonarm -5- anschließend wieder zurück in die Tonarmstütze -6-. Stellen Sie die Gegengewichtsskala am Gegengewicht -9- so ein, dass die Position „0“ über der Markierungslinne steht. Drehen Sie das Gegengewicht weiter im Uhrzeitigersinn, bis die Skala den Wert anziegt, welcher der empfohlenen Nadelauflagekraft des Tonabnehmersystems entspricht.

2. Anti-Skating-Rad

Stellen Sie das Anti-Skating Rad -8- so ein, dass der Wert dem der Nadelauflagekraft des Tonabnehmersystems entspricht.

3. Strom einschalten

Nach dem alle Anschlüsse & Einstellungen vorgenommen wurden, konnen Sie das Gerät mit dem ON/OFF Schalter -15- einschalten.

4. Abspielien

Legen Sie die Schallplatte auf die Gummimatte auf dem Plattenteller -1- Wahlen Sie mit dem OFF/33/45/78 Umschalter -3- die passende Geschwindigkeit für ihren Tonträger. Entfernen Sie den Nadelschutz vom Tonabnehmersystem -4- Stellen Sie nun den Tonarmilft -7- in die Position „AUF" und bewegen Sie den Tonarm -5- über die gewünschte abzuspielende Stelle der Schallplatte. Stellen Sie dann den Tonarmilft -7- in die Position „AB", so dass sich der Tonarm auf die Schallplattenrille sentk.

HINWEIS! Sie können den Tonarmift auch dauerhaft in der Position „AB" belassen und den Tonarm manuell auf die gewünschte Stelle absenken. Achten Sie damit darauf, die Nadel des Tonabnehmersystems nicht zu beschädigen.

5. Abspielen von Schallplatten mit 78 RPM (Schellack)

Bite beachten Sie, dass fur Schellack-Platten ein geeignetes Tonabnehmersystem fur 78 RPM Schellack-Platten gewählt werden sollen.

6. Abdeckhaube (Staubschutz)

Setzen Sie die Staubschutzhaube auf die Scharniere und dann die Scharniere in die vorgesehenen Halterungen -13- ein. Die Abdeckhaube dient zum Staubschutz und sicheren Aufbewährung Ihres Plattenspielers. Allerdings empfehlen wir während der Wiedergabe von Schallplatten die Abdeckhaube zu entfern, da sie sich sonst störend auf das Klangbild auswirken kann. Ferner, sollte ihr Plattenspieler auf eine möglich resonanzfreie Unterlage wie beispisseweise einer Multiplexplatte oder Holz platziert werden.

TECHNISCHE DATEN

Turn X

Plattenspieler-Typ: Direktantrieb, vollständig manuell

Motor: .DC-Motor, 16-Pole, 3-Phase

Geschwindigkeiten: 331/3,45&78

Bremssystem: . . .Elektronische Bremse

Gleichlaufschwankung: .Weniger als 0,1% WRMS (JIS WTD)

S/N-Verhältnis: .Mehr als 60dB (DIN-B)

Analogausgang: Phono

Anschlisse: .Cinch (vergoldet)

Plattenteller: 305 mm Durchmesser, 23 mm Dicke, 2,1 kg, Aluminium-Druckguss

Tonarm: S-Formig, statisch ausgeglien

Effektive Länge Tonarm: 230 mm

Gewicht des verwendbaren Tonabnehmers: 17~25g (inkl. Headshell)

15 mm

Anti-Skating-Rad: Ja

Anti-SkatingBereich: 0-3g

Tonabnehmersystem: .Ortofon 2M Blue

Stromversorgung: AC IN 100~240V, 50/60 Hz

Leistungsaufnahme: 3W

MaBe: 460 x 172,6 x 367,3 mm

Gewicht: 10,35 kg

Ortofon 2M Blue

Ausgangsspannung bei 1000 Hz, 5cm/Sek.: .5,5 mV

Kanal-Balance bei 1 kHz: 1.5 dB

Kanaltrennung bei 1 kHz: .25 dB

Kanaltrennung bei 15 kHz: 15 dB

Frequenzgang bei -3dB: 20-20.000 Hz + 2 / -1 dB

Abtastfähigkeit bei 315 Hz bei empfohlener Auflagekraft: .80 m

Nadelnachgiebigkeit, dynamisch, lateral: 20 m/mN

Nadel-Typ: Elliptisch

Nadelspitzen-Radius: r/R 8/18 m

Auflagekraftbereich: 1,6-2,0 g (16-20 mN)

Empfohlene Auflagekraft: 1,8 g (18 mN)

Auflage-Winkel: 20°

Interne impedanz, DC-Widerstand: 1,3 kOhm

Interne Induktivität: 700 mH

Empfohlener Abschlusswiderstand: 47 kOhm

Empfohlene Abschlusskapazitat: 150-300 pF

Farbe Tonabnehmersystem Körper/Nadel: ...Schwarz/Blau

Gewicht Tonabnehmersystem: 7,2 g

Hinweis: Änderungen der technischen Daten jederzeit vorbehalten. Die angegebenen Daten sind ungebährte Werte.

HILFE & SUPPORT

Wenn Sie zusätzliche Hilfe benötigen oder technische Fragen haben, können Sie unser Support Team kontaktieren:

Technische Änderungen vorbehalten.

Alle Abbildungenähnlich.

Keine Haftung fur Druckfehler.
