Type de produit	Amplificateur intégré stéréo
Caractéristiques techniques principales	Amplification numérique, technologie Class D, puissance de 140 W par canal (8 ohms)
Alimentation électrique	AC 220-240 V, 50/60 Hz
Dimensions approximatives	430 mm (L) x 115 mm (H) x 339 mm (P)
Poids	8,5 kg
Compatibilités	Compatible avec les formats audio haute résolution, Bluetooth, USB DAC
Fonctions principales	Streaming audio, égaliseur, prise en charge de DSD, PCM jusqu'à 32 bits/384 kHz
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée, consulter le service après-vente pour les réparations
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable, respecter les instructions d'utilisation
Informations générales utiles	Garantie de 2 ans, support technique disponible, consulter le manuel pour une utilisation optimale

FOIRE AUX QUESTIONS - SU-G700M2 TECHNICS

Comment connecter mon TECHNICS SU-G700M2 à ma source audio ?

Utilisez un câble RCA ou un câble optique pour connecter votre source audio à l'entrée correspondante du SU-G700M2. Assurez-vous que l'appareil est éteint avant de faire les connexions.

Quelles sont les spécifications de puissance du TECHNICS SU-G700M2 ?

Le TECHNICS SU-G700M2 offre une puissance de 120 W par canal sous 4 ohms et 60 W par canal sous 8 ohms.

Comment réinitialiser le TECHNICS SU-G700M2 aux paramètres d'usine ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez enfoncé le bouton 'Power' tout en le rallumant. Continuez à maintenir le bouton jusqu'à ce que le message de réinitialisation apparaisse à l'écran.

Pourquoi le son est-il faible ou absent ?

Vérifiez que le volume n'est pas réglé sur zéro et que les câbles de haut-parleurs sont correctement connectés. Assurez-vous également que la source audio est active et que les entrées sont correctement sélectionnées.

Le TECHNICS SU-G700M2 prend-il en charge le Bluetooth ?

Oui, le TECHNICS SU-G700M2 est équipé de la fonctionnalité Bluetooth pour permettre une connexion sans fil avec vos appareils audio compatibles.

Comment mettre à jour le firmware du TECHNICS SU-G700M2 ?

Pour mettre à jour le firmware, visitez le site officiel de TECHNICS, téléchargez la dernière version du firmware et suivez les instructions fournies pour installer la mise à jour via USB.

Quel type de haut-parleurs est recommandé pour le TECHNICS SU-G700M2 ?

Il est recommandé d'utiliser des haut-parleurs avec une impédance de 4 à 8 ohms pour tirer le meilleur parti du SU-G700M2.

Comment résoudre un problème de connexion Wi-Fi avec le TECHNICS SU-G700M2 ?

Assurez-vous que votre réseau Wi-Fi est actif et que le SU-G700M2 est dans la portée de votre routeur. Redémarrez l'appareil et essayez de reconnecter manuellement au réseau Wi-Fi.

Le TECHNICS SU-G700M2 est-il compatible avec les services de streaming ?

Oui, le TECHNICS SU-G700M2 est compatible avec plusieurs services de streaming via une connexion réseau, y compris les formats audio haute résolution.

Comment régler les paramètres d'égaliseur sur le TECHNICS SU-G700M2 ?

Accédez au menu des paramètres via la télécommande ou l'application et sélectionnez 'Égaliseur' pour ajuster les niveaux de fréquence selon vos préférences.

MODE D'EMPLOI SU-G700M2 TECHNICS

Merci d'avoir porté votre choix sur cet appareil.

Veuillez lire attentivement les présentes instructions avant d'utiliser ce produit, et conserver ce manuel pour utilisation ultérieure.

- A propos des descriptions dans ce mode d'emploi

-Les pages à consulter sont désignées par le signe “⇒ ∞○”.

– Les illustrations montrées peuvent être différentes de votre appareil.

Caractéristiques

Amplificateur intégré pour une qualité sonore incroyablement claire et dynamique

Le moteur JENO transmet et traite les signaux audio totalement en numérique avec une instabilité minimale, depuis l'étage d'entrée jusqu'à l'étage de puissance. Le LAPC assure une réponse aux impulsions idéale pour tout type d'enceinte. En outre, l'alimentation électrique silencieuse à vitesse supérieure assure à la fois une commutation rapide et un faible niveau de bruit. Grâce à ces fonctionnalités, l'amplificateur est doté d'une excellente capacité d'entraînement et d'un son dynamique plein d'énergie, clair et entièrement numérique.

Réduction maximale des bruits et vibrations pour assurer la reproduction dynamique du son, avec une qualité de construction qui séduit la sensibilité des auditeurs

L'intérieur de cet appareil est divisé en trois sections distinctes par un châssis intérieur pour former la section d'alimentation électrique comme source de bruits, la section d'amplification de puissance traitant les courants élevés, et la section terminale traitant les signaux fins. En plus de cette structure en trois sections qui élimine les effets de bruit mutuel, le châssis à double plaque d'acier, qui consiste en un châssis interne à rigidité élevée et un châssis inférieur doté d'une plaque d'acier de 2 mm, est fourni pour réduire au maximum les bruits et vibrations.

Le grand compteur de puissance de crête du panneau avant affiche clairement la dynamique du son. Le bouton du volume, avec sa finition circulaire, utilise de l'aluminium massif pur pour une sensation d'utilisation supérieure. L'excellente qualité de construction séduit la sensibilité des auditeurs.

Prise en charge des sources sonores analogiques et numériques avec plusieurs technologies du son de haute qualité

Compatible avec la cartouche MM/MC, et équipé de diverses technologies du son de haute qualité, telles qu'un circuit PHONO à faible bruit pour obtenir une reproduction d'enregistrements avec un meilleur rapport S/B, un condensateur Ruby Mica de haute qualité pour l'entrée USB, une architecture anti-bruit numérique avec conditionneur de puissance par résistance à film carbone non magnétique, et un système de circuit activé de façon optimale pour minimiser le bruit interne en arrêtant partiellement les blocs de circuits inutiles.

Table des matières

Consignes de sécurité	06	Veuillez lire attentivement les “Consignes de sécurité” de ce manuel avant utilisation.
Guide de référence de la commande	08	Cet appareil, Télécommande
Connexions	12	Connexion de l’enceinte, connexion du câble d’alimentation secteur
Commandes	14	Lecture d’appareils connectés
Paramètres	22	Autres réglages, Utilisation de la fonction de correction de sortie (LAPC)
Autres	28	Guide de dépannage, caractéristiques, etc.

Accessoires

Cordon d'alimentation secteur (2)

Sauf pour la Suisse

K2CM3YY00041

Pour la Suisse

K2CS3YY00033

Télécommande (1) N2QAYA000143

Piles pour la télécommande (2)

• Les numéros de produit fournis dans ces instructions d'utilisation sont exacts à partir d'août 2021.
• Sous réserve de modifications.
• N'utilisez pas de cordon d'alimentation avec d'autres appareils.

L'élimination des équipements et des batteries usagés

Applicable uniquement dans les pays membres de l'Union européenne et les pays disposant de systèmes de recyclage.

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles, appareils électriques et électroniques usagés, doivent être séparées des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.

En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement.

Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Note relative au pictogramme à apposer sur les piles (pictogramme du bas) :

Si ce pictogramme est combiné avec un symbole chimique, il répond également aux exigences posées par la Directive relative au produit chimique concerné.

Avertissement

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,
  -N'exposez pas cet appareil à la pluie, l'humidité, l'égouttement ou l'éclaboussement.
  -Ne placez pas d'objets remplis d'eau, tels que des vases, sur l'appareil.
• Utiliser exclusivement les accessoires préconisés.
• Ne retirez pas les caches.
  -Ne réparez pas l'appareil vous-même. Confiez l'entretien a un personnel qualifié.
  -Ne laissez pas d'objets métalliques tomber dans cet appareil.
• Ne pas placer d'objets lourds sur cet appareil.

Cordon d'alimentation secteur

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,
  -Assurez-vous que la tension d'alimentation électrique correspond à la tension inscrite sur l'appareil.
• Branchez la prise secteur dans la prise électrique.
  -Ne pas tirer, plier ou placer des objets lourds sur le cordon.

• Ne manipulez pas la prise avec les mains mouillées.
  –Tenez le corps de la prise secteur en la débranchant.
  -N'utilisez pas de prise secteur ni de prise de courant endommagée.

• La fiche secteur est le dispositif de déconnexion.
  Installez cet appareil de sorte que la fiche secteur puisse être débranchée immédiatement de la prise de courant.

• Assurez-vous que la broche de terre de la prise secteur est connectée de manière sécurisée pour éviter tout risque d'électrocution.
• Un appareil de construction de CLASSE I doit être raccordé à une prise secteur équipée d'une protection par mise à la terre.

Attention

Appareil

• Ne placez pas de sources de flammes vives telles que des bougies allumées sur cet appareil.
• Cet appareil peut être perturbé par des interférences causées par des téléphones mobiles pendant l'utilisation. En présence de telles interférences, éloignez le téléphone mobile de cet appareil.
• Cette unité est destinée aux climats tempérés et tropicaux.
• Ne posez aucun objet sur cet appareil. Cet appareil chauffe lorsqu'il est en marche.
• Ne touchez pas la surface supérieure de cette unité. Cette unité chauffe lorsqu'elle est en marche.

Emplacement

• Placez cet appareil sur une surface plane.
• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,
• N'installez pas et ne placez pas cet appareil dans une bibliothèque, un placard ni dans aucun autre espace réduit. Assurez-vous que l'appareil est bien ventilé.
• Ne bouchez pas les ouvertures d'aération de cet appareil avec des journaux, nappes, rideaux ou objets similaires.
  – N'exposez pas cet appareil directement aux rayons du soleil, à des températures élevées, à une humidité élevée ni à des vibrations excessives.
• Assurez-vous que l'emplacement est assez solide pour supporter le poids de cet appareil (⇒ 31).
• Ne soulevez ou ne transportez pas cet appareil en le tenant par les boutons. L'unité pourrait sinon chuter et provoquer des blessures ou son dysfonctionnement.

Pile

• Il y a un danger d'explosion si la pile n'est pas correctement remplacée. Remplacez uniquement par le type recommandé par le fabricant.
• Manipuler de façon incorrecte les piles peut causer une fuite d'électrolyte ainsi qu'un incendie.

-Retirez la batterie si vous n'avez pas l'intention d'utiliser la télécommande pendant un long moment. Rangez-la dans un endroit frais et sombre.
-Ne chauffez pas et n'exposez pas les piles à une flamme.
- Ne laissez pas la (les) pile(s) dans un véhicule exposé directement aux rayons du soleil pendant un long moment avec fenêtres et portières fermées.
- Ne pas démonter ou court-circuiter les piles.
-Ne rechargez pas des piles alcalines ou au manganèse.
- Ne pas utiliser des piles dont le revêtement a été enlevé.
-Ne mélangez pas les anciennes piles avec les piles neuves ou différents types de piles.

• Pour jeter les piles, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

• Évitez d'utiliser l'appareil dans les conditions suivantes

• Températures extrêmement élevées ou basses durant l'utilisation, le stockage ou le transport.

• Remplacement d'une batterie par un modèle incorrect.
• Mise au rebut d'une batterie dans le feu ou un four chaud, ou broyage/découpage mécanique d'une batterie, pouvant entraîner une explosion.
• Température extrêmement élevée et/ou pression d'air extrêmement basse pouvant entraîner une explosion ou des fuites de liquide ou de gaz inflammables.

Installation

• Eteignez tous les appareils avant le branchement et lisez le mode d'emploi approprié.
• Concernant les dimensions de cet appareil (⇒ 31)

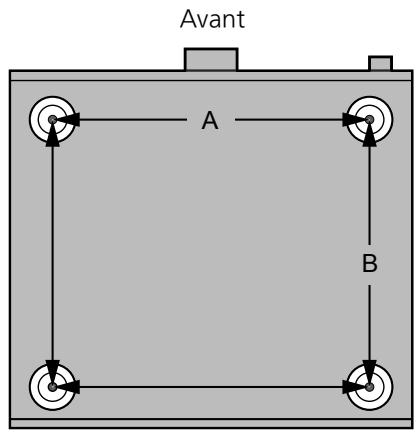

• Reportez-vous à l'illustration suivante pour les dimensions des pieds de cet appareil.

Avant A B

A : 340 mm B : 285 mm

Pour éliminer ou transférer cette unité

• Cette unité peut contenir des informations privées. Avant d'éliminer ou de transférer cette unité, effectuez les actions suivantes pour supprimer les données, notamment les informations personnelles ou secrètes.
• "Pour rétablir tous les paramètres sur leurs réglages d'usine par défaut" (⇒ 28)

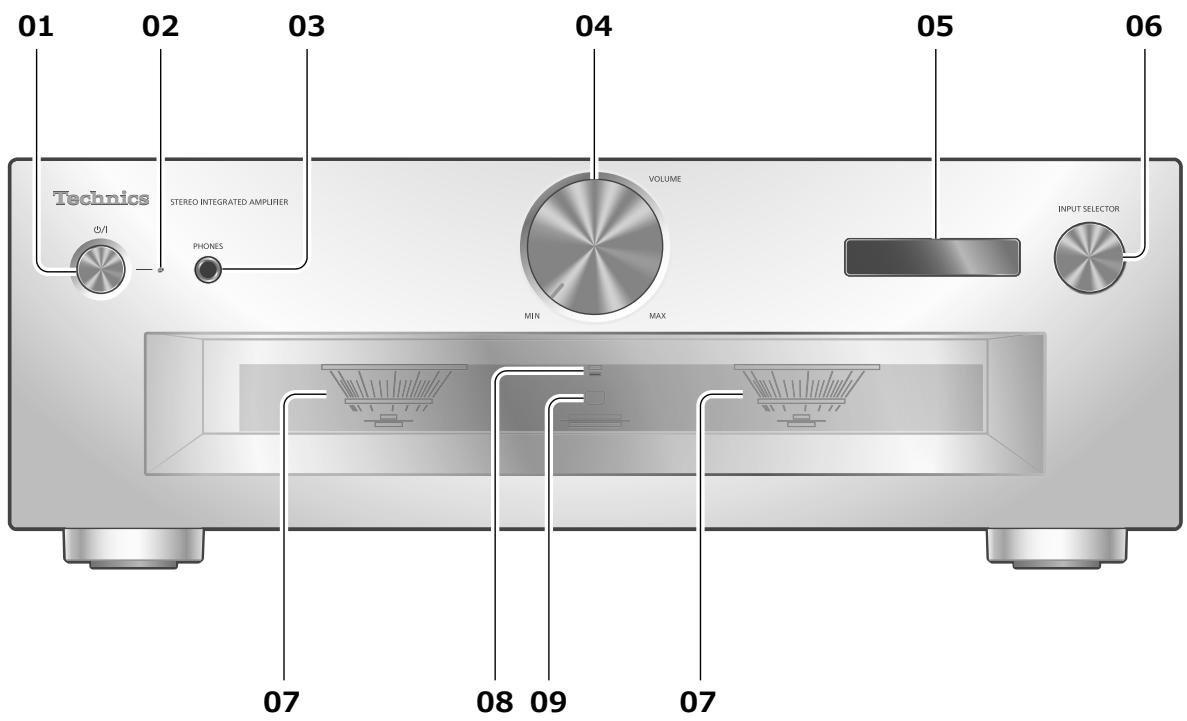

01 02 03 04 05 06 Technics Ø/I STEREO INTEGRATED AMPLIFIER PHONES VOLUME MIN MAX INPUT SELECTOR 07 08 09 07

01 Bouton Veille/Marche (⏻/l)

- Appuyez pour faire passer l'unité de la marche à l'état de veille, ou inversement. Même en veille, cette unité consomme une petite quantité de courant.

02 Voyant d'alimentation

• Bleu : L'unité est allumée.
• Éteint : L'appareil est en mode de veille.

03 Prise pour casque

• Lorsqu'une fiche est branchée, les enceintes et les bornes PRE OUT n'émettent pas de son. (⇒ 20)
• Le son n'est pas émis par la prise du casque en cas d'utilisation de cet appareil en tant qu'amplificateur principal ("MAIN IN" est sélectionné comme source d'entrée de cet appareil). (⇒ 18)
• Une pression acoustique excessive provenant des écouteurs ou d'un casque peut entraîner une perte de l'ouïe.
• Une écoute prolongée au volume maximal peut endommager les oreilles de l'utilisateur.

04 Bouton du volume

- Des informations comme la source d'entrée, etc., s'affichent. (⇒ 30)

06 Sélecteur d'entrée

- Tournez ce bouton dans le sens horaire ou antihoraire pour changer la source d'entrée.

07 Compteur de puissance de crête

• Pour afficher le niveau de sortie. 100 % est la sortie nominale (⇒ 31).
• Le compteur de puissance de crête ne fonctionne pas lorsque l'éclairage est éteint en appuyant sur [DIMMER], en branchant le casque, etc.

08 Indicateur LAPC ( 24)

09 Capteur du signal de la télécommande

• Distance de réception : Environ dans un rayon de 7 m directement vers l'avant
• Angle de réception : Environ 30° à gauche et à droite

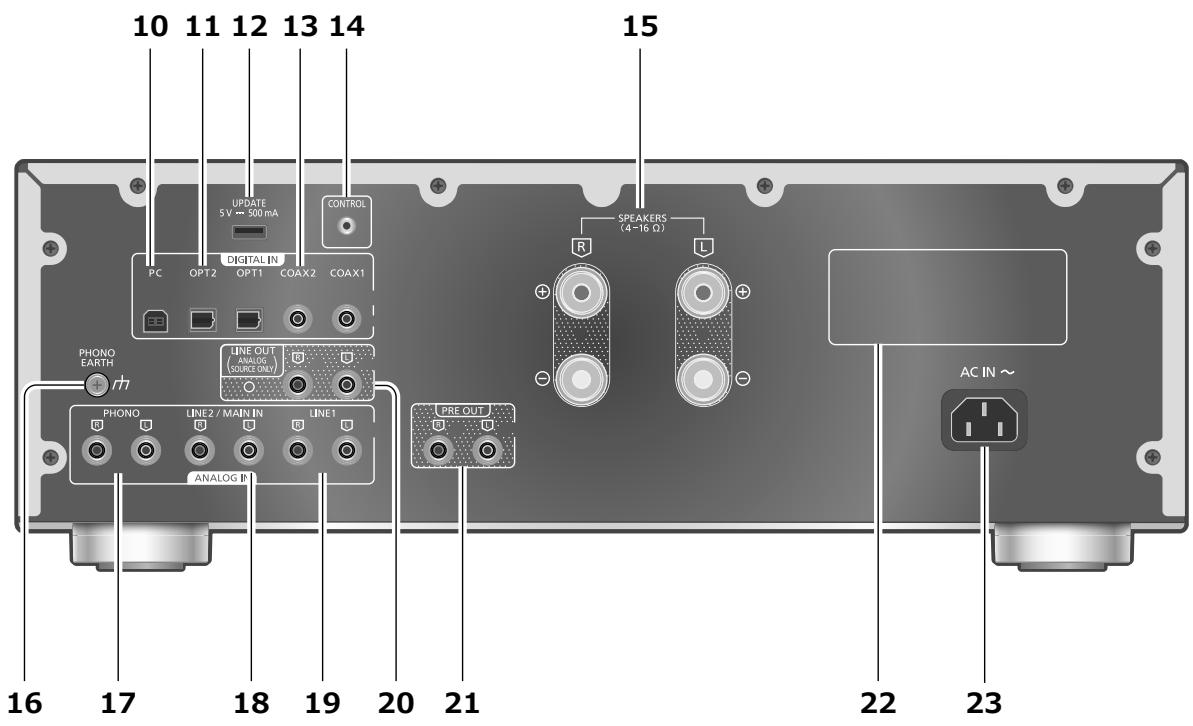

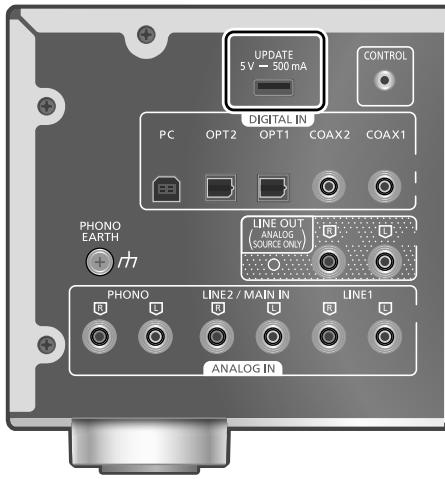

10 11 12 13 14 UPDATES 5V ~ 500 mA CONTROL PC OPT2 OPT1 COAX2 COAX1 PHONO EARTH LINE OUT (ANALOG) (SOURCE ONLY) PHONO LINE2 / MAIN IN LINE1 ANALOG IN PRE OUT SPEAKERS (4-16 Ω) R L AC IN ~ 16 17 18 19 20 21 22 23

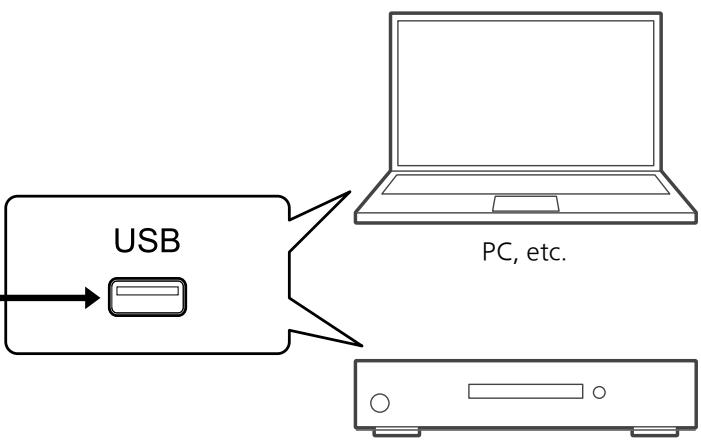

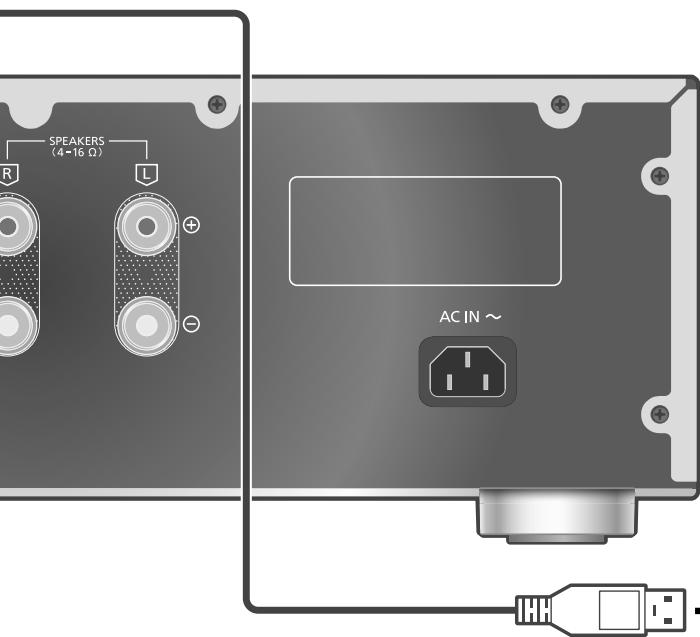

10 Borne USB-B

- Pour raccorder un ordinateur, etc. (⇒ 15)

11 Bornes d'entrée optique numérique (OPT1/OPT2) (⇒ 14)

12 Borne UPDATE (USB-A) (5 V c.c. === 500 mA) (⇒ 25)

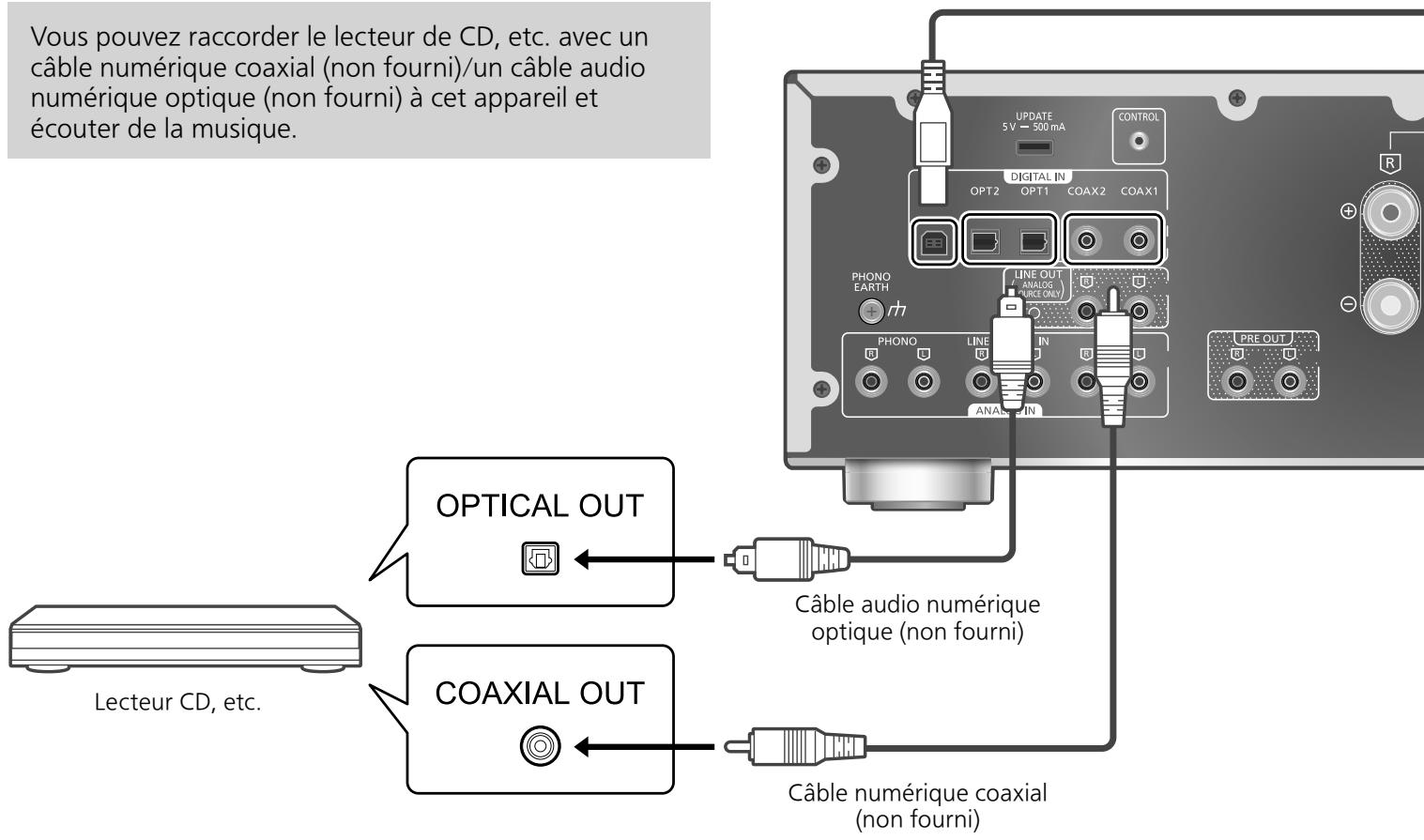

13 Bornes d'entrée numérique coaxiale (COAX1/COAX2) (⇒ 14)

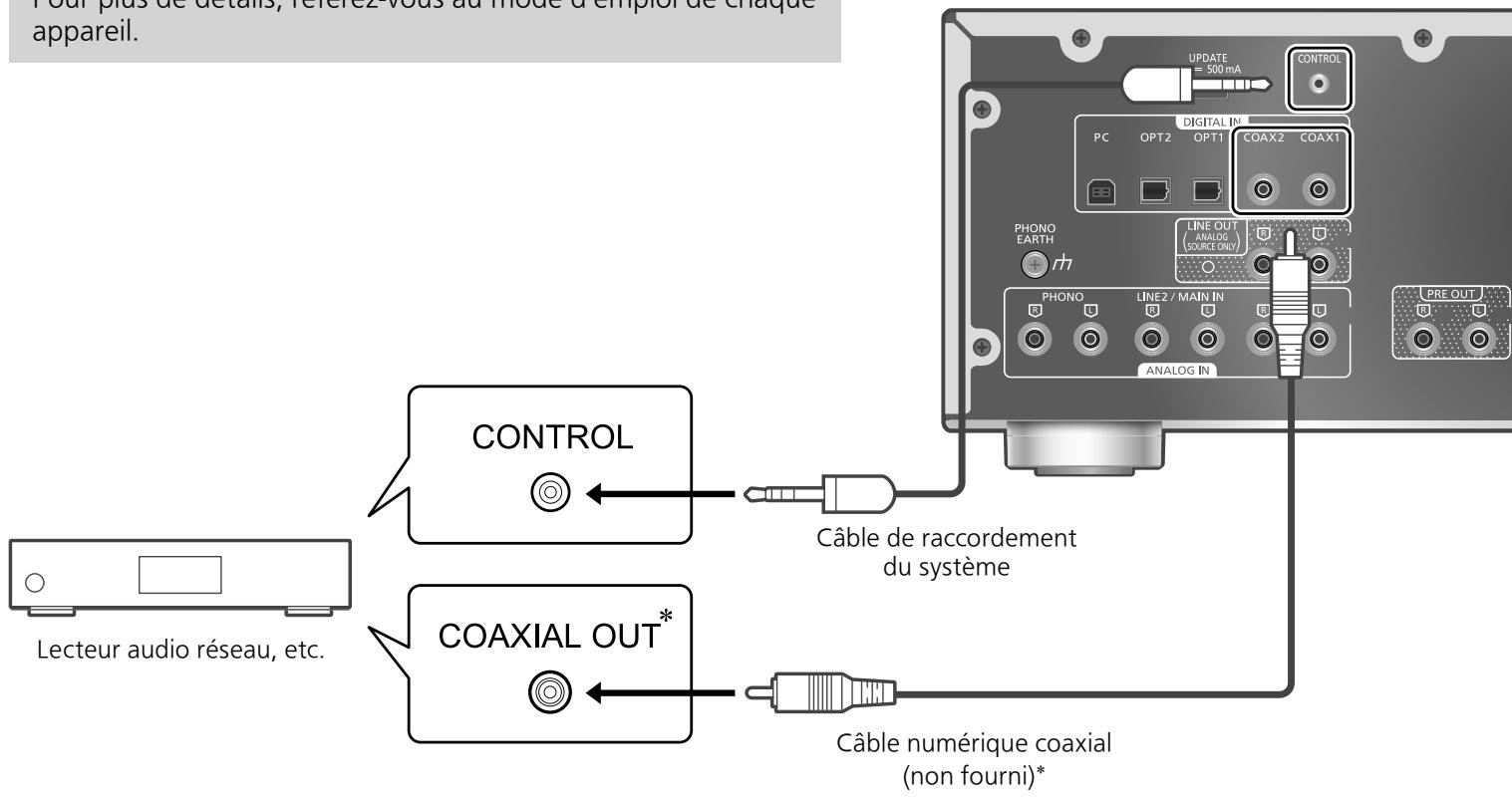

14 Borne du système (CONTROL) (⇒ 26)

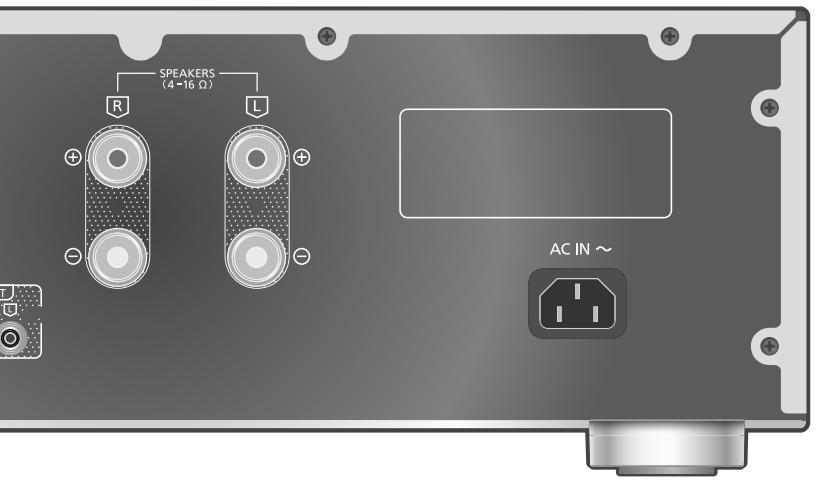

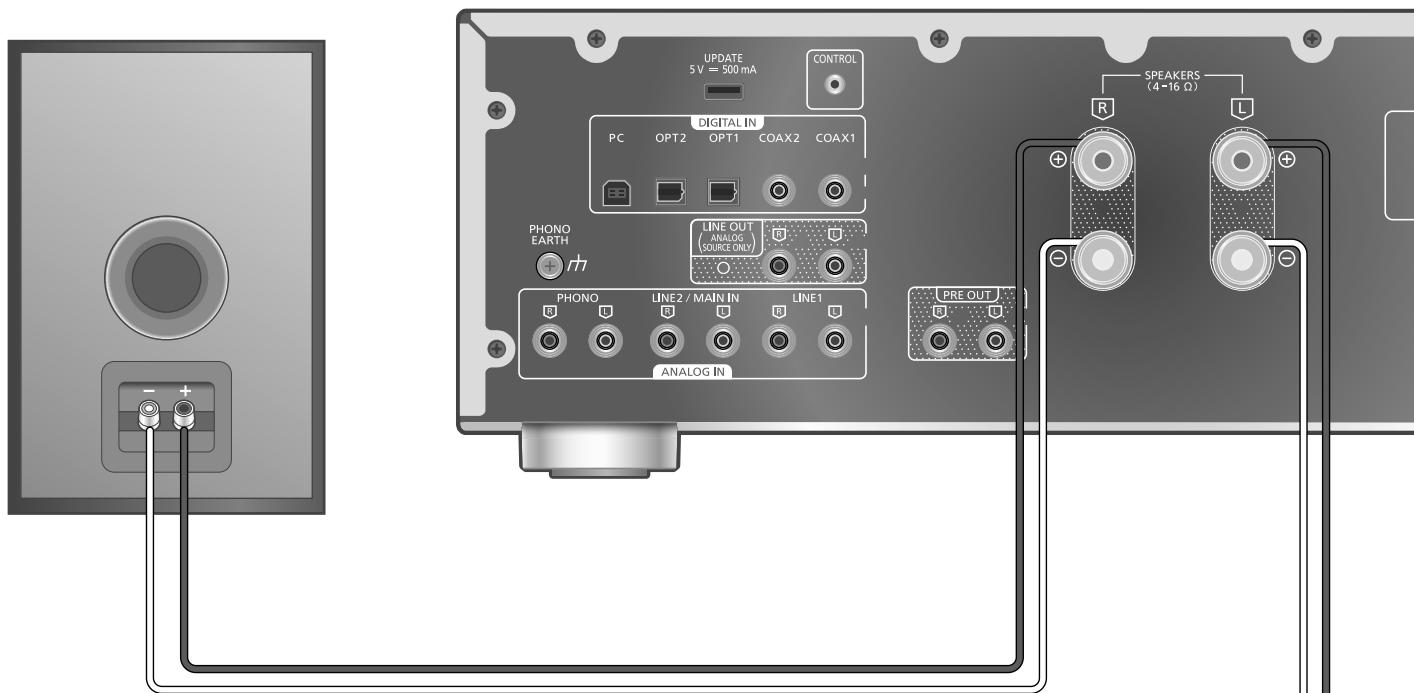

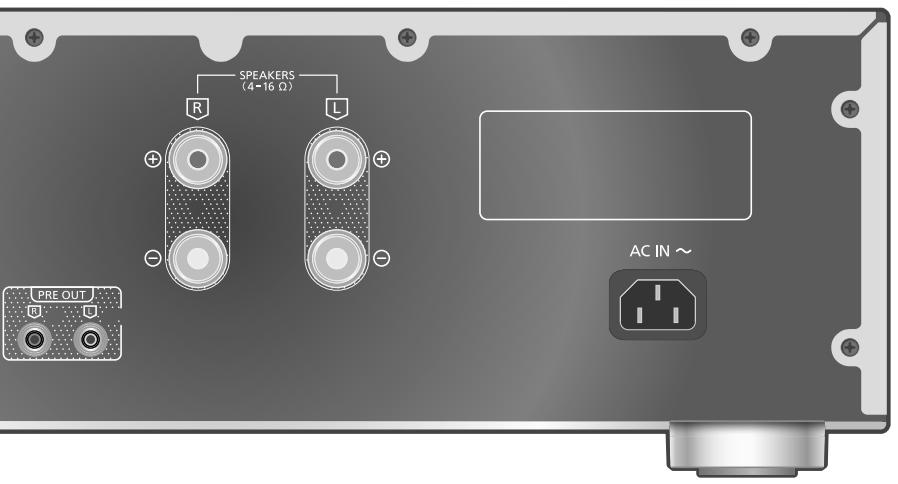

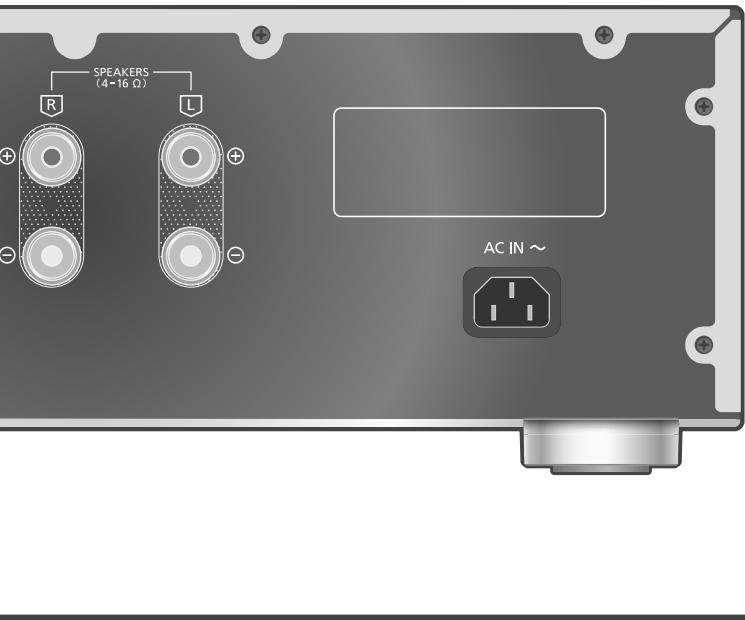

15 Bornes de sortie des enceintes (⇒ 12)

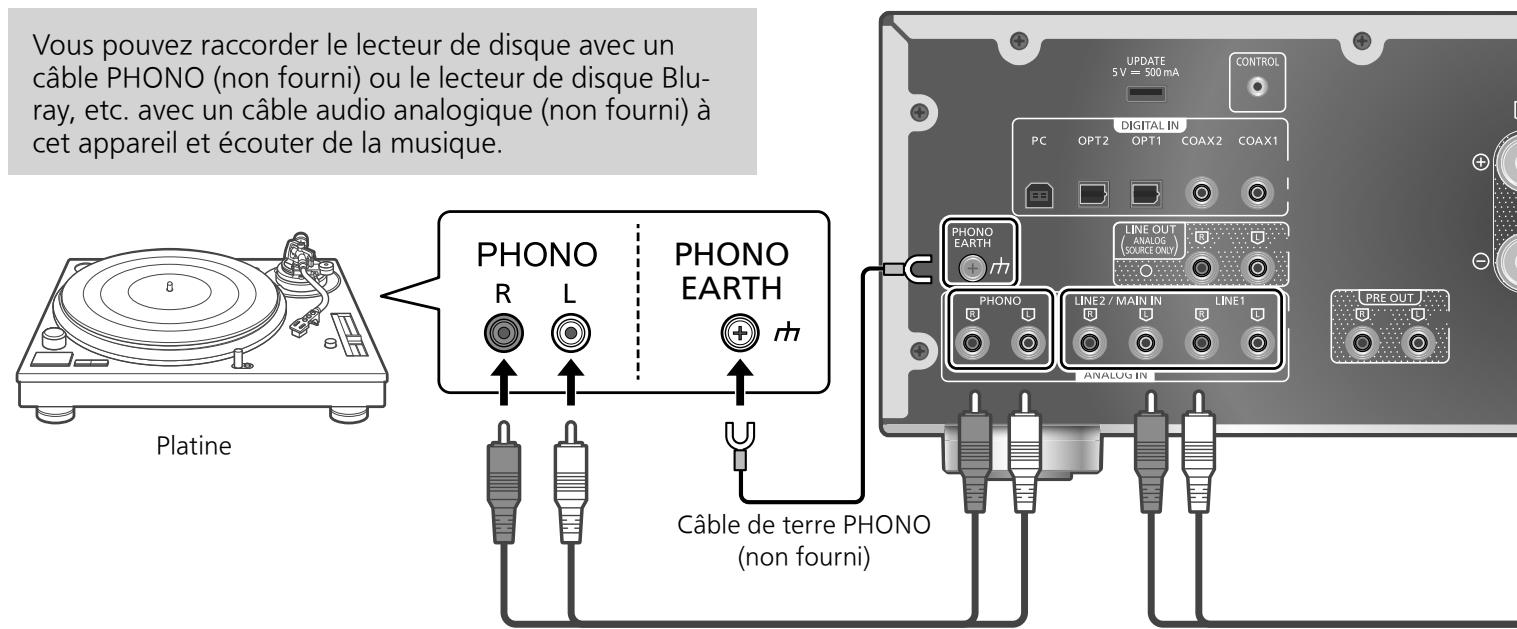

16 Borne PHONO EARTH (⇒ 16)

- Pour le branchement du fil de terre d'une platine.

17 Bornes d'entrée audio analogique (PHONO) (⇒ 16)

- Veuillez utiliser le câble de moins de 3 m.

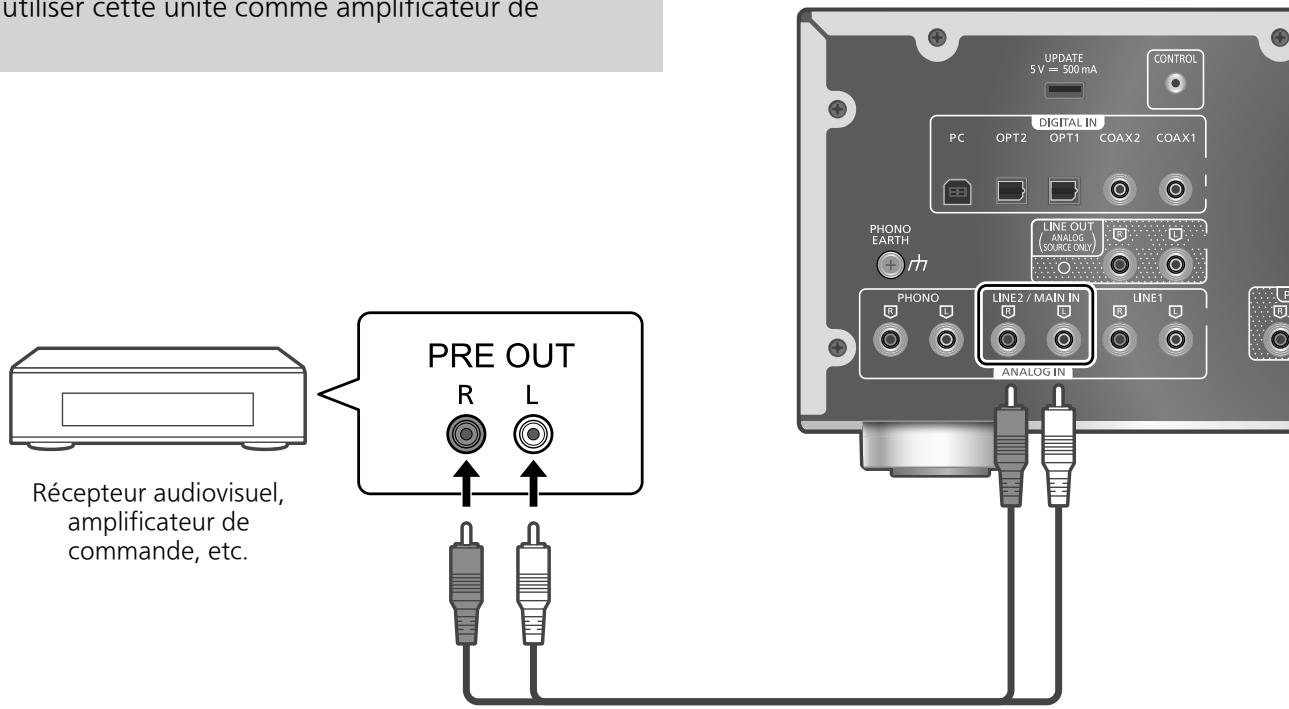

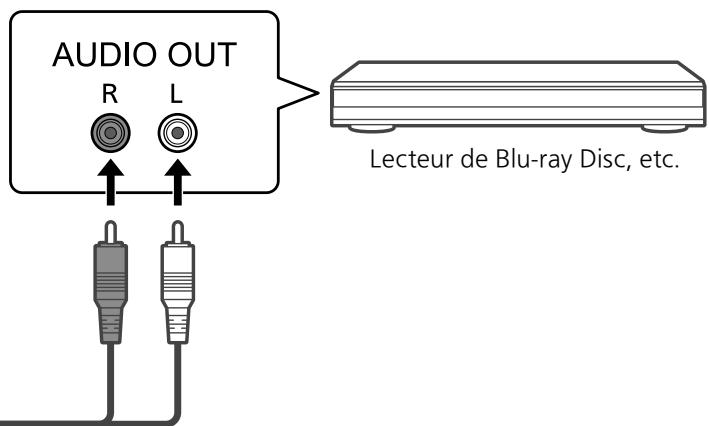

18 Bornes d'entrée audio analogique (LINE2/MAIN IN)

- Ces bornes d'entrée sont combinées à LINE2 et à MAIN IN. Pour commuter la fonction selon l'équipement connecté. (⇒ 17, 18)

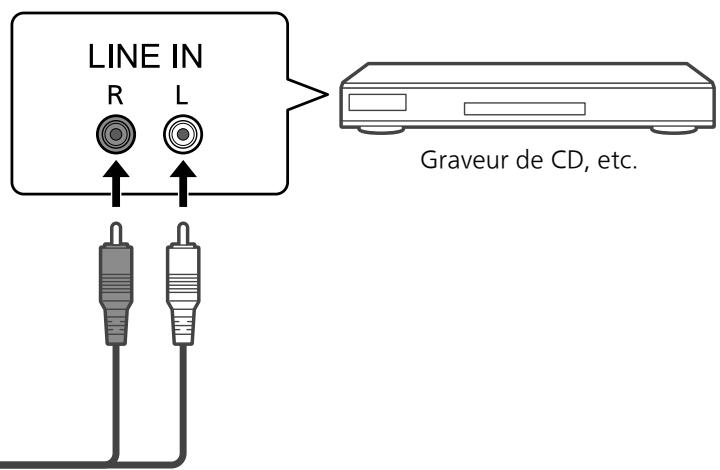

19 Bornes d'entrée audio analogique (LINE1) (⇒ 16)

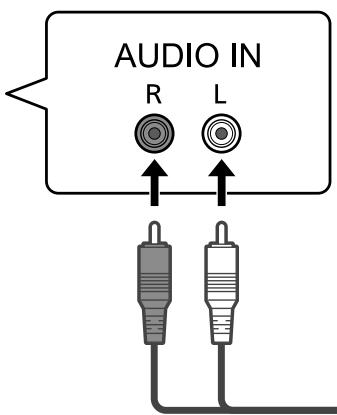

20 Bornes de sortie audio analogique (LINE OUT) (⇒ 21)

21 Bornes de sortie audio analogique (PRE OUT) (⇒ 20)

22 Marquage d'identification du produit • Le numéro de modèle est indiqué.

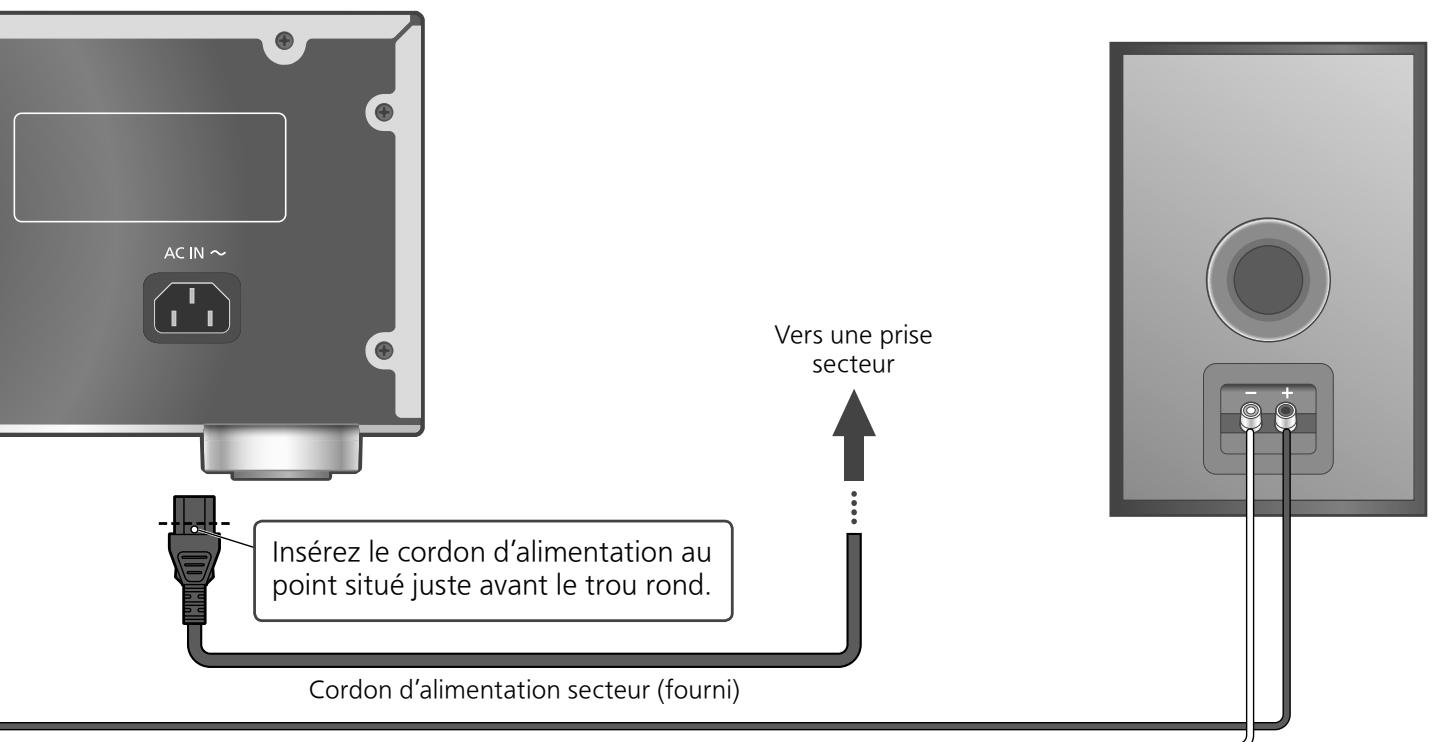

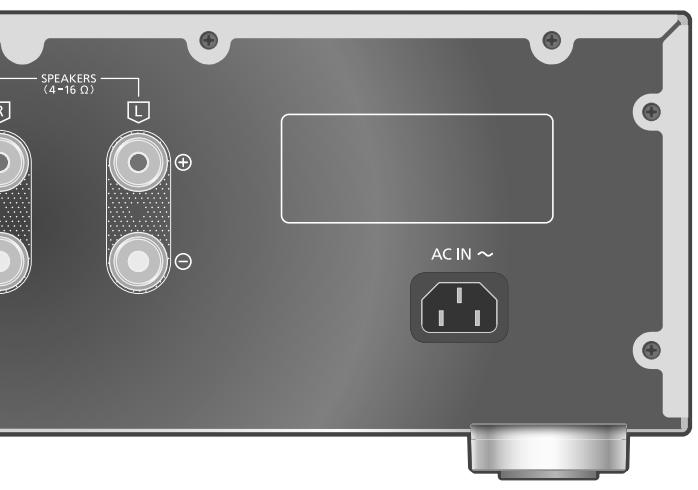

23 Prise AC IN ( ) ( 13)

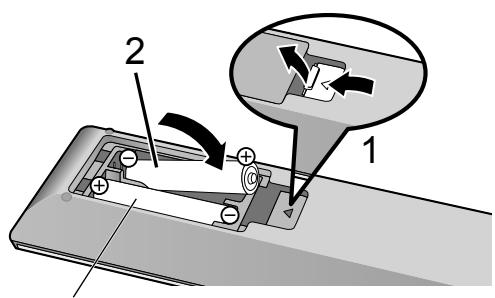

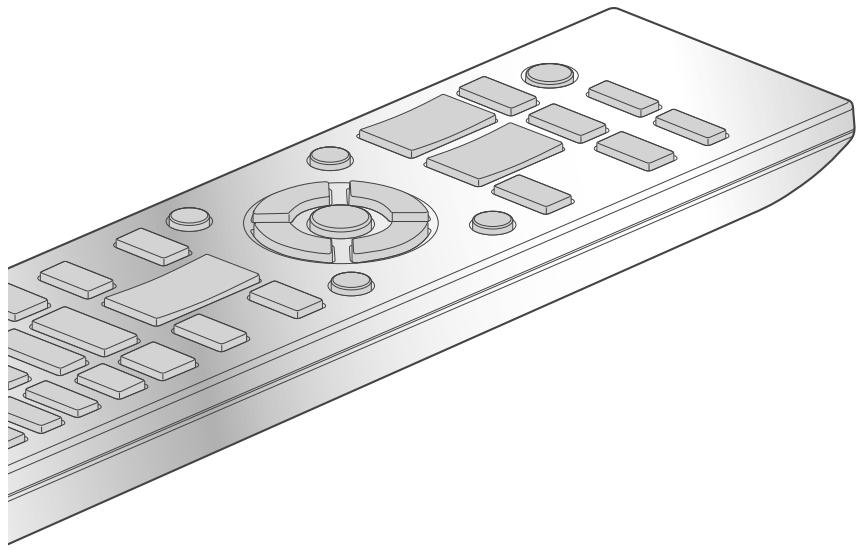

Utiliser la télécommande

R03/LR03, AAA
(Piles alcalines ou au manganèse)

Remarque

• Insérez la pile de façon à ce que ses pôles (⊕ et ⊖) correspondent à ceux de la télécommande.
• Pointez-la vers la cellule de réception du signal de commande à distance sur cet appareil. (⇒ 08)
• Gardez les piles hors de portée des enfants pour éviter qu'ils les avalent.

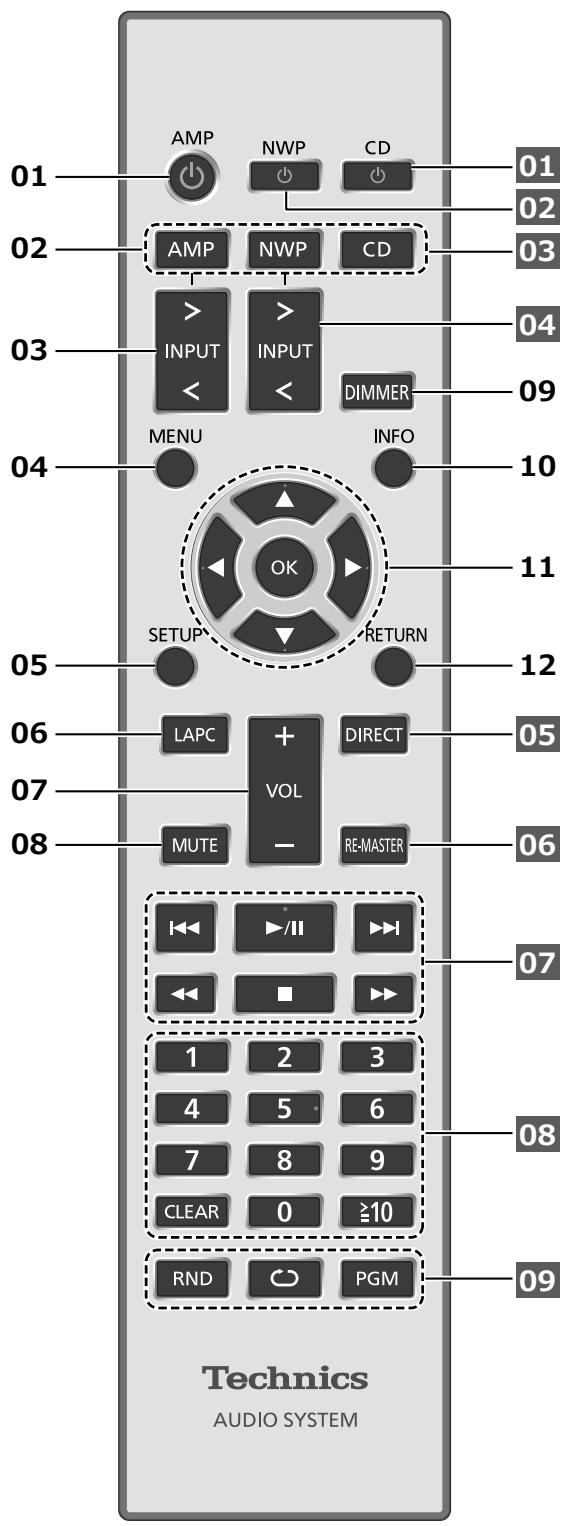

01 AMP NWP CD 01 02 03 02 AMP NWP CD 03 INPUT > > INPUT > > > > > > > > > > 04 09 MENU DINMER INFO 10 SETUP OK RETURN 11 12 05 LAPC + VOL DIRECT 07 08 MUTE - RE-MASTER 06 1 2 3 07 1 4 5 6 08 7 8 9 CLEAR 0 ≥10 RND PGM 09 Technics AUDIO SYSTEM

01 [AMP ⏻] : Bouton Veille/Marche

- Appuyez pour faire passer l'unité de la marche à l'état de veille, ou inversement. Même en veille, cette unité consomme une petite quantité de courant.

02 [AMP]/[NWP]/[CD] : Pour sélectionner le périphérique à utiliser

03 [>INPUT<] : Permutez la source d'entrée (⇒ 14, 15, 16, 17, 18)

04 [MENU] : Pour accéder au menu (⇒ 16, 17, 18, 19)*

05 [SETUP] : Pour accéder au menu de configuration (⇒ 22)*

06 [LAPC] : Pour mesurer le signal de sortie de l'amplificateur quand les hauts-parleurs sont raccordés, et corriger sa sortie (⇒ 24)

07 [+VOL-] : Règle le volume

08 [MUTE] : Option muet

- Appuyez de nouveau sur [MUTE] pour annuler. "MUTE" est également annulé lorsque vous réglez le volume avec cet appareil ou mettez l'appareil en veille.

09 [DIMMER] : Pour régler la luminosité de l'éclairage du compteur de puissance de crête, de l'écran, etc.

• Lorsque l'écran est éteint, il s'allume quelques secondes uniquement lorsque vous faites fonctionner l'appareil. Avant que l'écran ne s'éteigne, "Display Off" est affiché pendant quelques secondes.
• Appuyez plusieurs fois pour changer la luminosité.
• Le compteur de puissance de crête ne fonctionne pas lorsque l'éclairage est éteint.

10 [INFO] : Pour afficher les informations du contenu*

- Appuyez sur ce bouton pour afficher la fréquence d'échantillonnage et d'autres informations. (Les informations varient en fonction de la source d'entrée).

11 [▲], [▼], [◀], [▶]/[OK]: Sélection/OK*

12 [RETURN] : Pour retourner à l'affichage précédent*

* : Commencez par appuyer sur [AMP] pour utiliser cette unité. (Lorsque vous appuyez sur [NWP] ou sur [CD], la télécommande peut fonctionner pour d'autres appareils Technics et pas pour cette unité.)

■ Boutons fonctionnant pour des dispositifs Technics prenant en charge la fonction de contrôle du système

La télécommande de cet appareil fonctionne également pour le dispositif Technics prenant en charge la fonction de contrôle du système (lecteur audio réseau, lecteur de disque compact, etc.). Pour plus d'informations sur le fonctionnement des appareils, veuillez également vous reporter à leurs instructions d'utilisation.

01 [ ⏻ ] Commutateur Veille/Marche pour le lecteur de disque compact

02 [ ⏻ ] Commutateur Veille/Marche pour le lecteur audio réseau

03 Pour sélectionner le périphérique à utiliser

04 Pour sélectionner la source d'entrée du lecteur audio réseau

05 Active/désactive le mode Direct

07 Boutons de commande de lecture

08 Touches numériques, etc.

09 Boutons de commande de lecture

Mode de télécommande

Si un autre équipement répond à la télécommande fournie, changez le mode de la télécommande.

- Le mode d'usine par défaut est "Mode 1".

1 Appuyez sur [AMP].

2 Appuyez sur [SETUP].

3 Appuyez sur [▲], [▼] de façon répétée pour choisir "Remote Control" puis appuyez sur [OK].

- Le mode actuel de la télécommande de cet appareil est affiché pendant quelques secondes.

4 Lorsque "Set Mode 1/2" est affiché, modifiez le mode de commande à distance de la télécommande.

Pour paramétrer le "Mode 1" : Maintenez enfoncés les boutons [OK] et [1] pendant au moins 4 secondes.

Pour paramétrer le "Mode 2" : Maintenez enfoncés les boutons [OK] et [2] pendant au moins 4 secondes.

5 Pointez la télécommande vers cet appareil et maintenez enfoncé [OK] pendant au moins 4 secondes.

- Lorsque le mode de la télécommande est modifié, le nouveau mode apparaît sur l'affichage pendant quelques secondes.

■ Lorsque "Remote 1" ou "Remote 2" est affiché

Lorsque "Remote 1" ou "Remote 2" est affiché, les modes de commande à distance de cet appareil et de la télécommande sont différents. Effectuez l'étape 4 ci-dessus.

• N'utilisez que le cordon d'alimentation secteur fourni.
• Insérez les connecteurs des câbles à raccorder complètement.
• Ne pliez pas les câbles trop abruptement.
• Cet appareil peut mesurer le signal de sortie de l'amplificateur et corriger sa sortie pour effectuer l'ajustement optimal de la sortie d'enceinte. (⇒ 24)
• Afin d'optimiser la sortie audio des hauts-parleurs, vous pouvez évaluer le signal de sortie de l'amplificateur et corriger sa sortie lorsqu'il est connecté aux enceintes. (⇒ 24)

UPDATE 5V = 500 mA CONTROL DIGITAL IN PC OPT2 OPT1 COAX2 COAX1 LINE OUT (ANALOG SOURCE ONLY) PHONO EARTH m PHONO LINE2 / MAIN IN LINE1 ANALOG IN PRE OUT SPEAKERS (4+16 Ω) R L

Câble d'enceinte (non fourni)

Connexion de l'enceinte

1 Tournez les boutons pour les desserrer et insérez les fils conducteurs dans les trous.

2 Serrez les boutons.

Remarque

• Une fois les raccordements effectués, tirez légèrement sur les câbles d'enceinte pour vérifier qu'ils sont solidement branchés.
• Faites attention de ne pas croiser (court-circuit) ou inverser la polarité des fils de l'enceinte car cela peut endommager l'amplificateur.

A NE PAS FAIRE

• Branchez correctement la polarité (+/-) des prises. Si non, cela pourrait nuire aux effets stéréo ou causer un dysfonctionnement.
• Pour avoir plus de détails, consultez le mode d'emploi des enceintes.
• Bien qu'il soit possible de brancher le connecteur débrochable (A : 16 mm ou moins, B : 8 mm ou plus), un connecteur peut ne pas pouvoir être branché en fonction de la forme de connecteur.

AC IN ~ Insérez le cordon d'alimentation au point situé juste avant le trou rond. Cordon d'alimentation secteur (fourni) Vers une prise secteur ...

Câble d'enceinte (non fourni)

Connexion du câble d'alimentation secteur

À raccorder uniquement une fois tous les autres branchements effectués.

Remarque

- Cette unité consomme une petite quantité de courant alternatif (⇒ 31) même lorsqu'elle est en veille. Retirez la prise du secteur lorsque vous n'utilisez pas l'unité pendant une longue période. Positionnez l'unité pour pouvoir facilement débrancher la prise.

Correction de sortie d'enceinte (LAPC)

Vous pouvez effectuer un réglage optimal en fonction de vos propres enceintes. (⇒ 24)

Utilisation d'un périphérique de sortie audio numérique

Vous pouvez raccorder le lecteur de CD, etc. avec un câble numérique coaxial (non fourni)/un câble audio numérique optique (non fourni) à cet appareil et écouter de la musique.

Vous pouvez raccorder le lecteur de CD, etc. avec un câble numérique coaxial (non fourni)/un câble audio numérique optique (non fourni) à cet appareil et écouter de la musique. OPTICAL OUT Câble audio numérique optique (non fourni) COAXIAL OUT Câble numérique coaxial (non fourni)

Utilisation d'un câble numérique coaxial

1 Débranchez le cordon d'alimentation secteur.
2 Raccordez cet appareil et un lecteur CD, etc.
3 Branchez le cordon d'alimentation secteur à cette unité. (⇒ 13)
4 Appuyez sur [AMP ⏻] pour mettre cet appareil en marche.
5 Appuyez plusieurs fois sur [>INPUT<] pour sélectionner "COAX1" ou "COAX2".
- Vous pouvez également sélectionner la source d'entrée en tournant la molette de sélection d'entrée sur l'unité.
6 Démarrez la lecture sur l'appareil connecté.

Remarque

- Les bornes d'entrée audio numérique de cet appareil ne peuvent détecter que les signaux PCM linéaires suivants. Pour plus de détails, référez-vous au mode d'emploi du périphérique connecté.

- Fréquence d'échantillonnage : Entrée numérique coaxiale 32/44,1/48/88,2/96/176,4/192 kHz Entrée numérique optique 32/44,1/48/88,2/96 kHz - Nombre de bits de quantification : 16/24 bits

Utilisation d'un câble audio numérique optique

1 Débranchez le cordon d'alimentation secteur.
2 Raccordez cet appareil et un lecteur CD, etc.
3 Branchez le cordon d'alimentation secteur à cette unité. (⇒ 13)
4 Appuyez sur [AMP ⏻] pour mettre cet appareil en marche.
5 Appuyez plusieurs fois sur [>INPUT<] pour sélectionner "OPT1" ou "OPT2".
- Vous pouvez également sélectionner la source d'entrée en tournant la molette de sélection d'entrée sur l'unité.
6 Démarrez la lecture sur l'appareil connecté.

Vous pouvez raccorder un PC, etc. ou un autre dispositif avec un câble USB 2.0 (non fourni) à cet appareil et écouter de la musique.

Périphérique audio avec borne de sortie USB-DAC tel qu'un ST-G30, etc.

■ Préparation

Pour raccorder un ordinateur

• Avant de raccorder un ordinateur, suivez les étapes suivantes.
• Reportez-vous à ce qui suit concernant les versions OS recommandées pour votre PC (à partir d'août 2021) :

-Windows 8.1, Windows 10

-macOS 10.12, 10.13, 10.14, 10.15, 11.0, 11.1, 11.2, 11.3, 11.4

① Téléchargez et installez le pilote USB dédié sur l'ordinateur. (Uniquement pour Windows OS)
- Téléchargez et installez le pilote dédié à partir du site ci-dessous. www.technics.com/support/
② Téléchargez et installez l'application dédiée "Technics Audio Player" (gratuite) sur votre ordinateur.
- Téléchargez et installez l'appli dédiée à partir du site ci-dessous. www.technics.com/support/

Utilisation d'un câble USB 2.0

1 Débranchez le cordon d'alimentation secteur.

2 Raccordez cet appareil et un ordinateur, etc.
3 Branchez le cordon d'alimentation secteur à cette unité. (⇒ 13)
4 Appuyez sur [AMP ⏻] pour mettre cet appareil en marche.
5 Appuyez plusieurs fois sur [>INPUT<] pour sélectionner "PC".

- Vous pouvez également sélectionner la source d'entrée en tournant la molette de sélection d'entrée sur l'unité.

6 Lancez la lecture en utilisant l'application dédiée "Technics Audio Player" sur l'ordinateur connecté.

Remarque

• Lorsque vous connectez un périphérique audio avec une borne de sortie USB-DAC tel qu'un ST-G30, etc., reportez-vous aux instructions d'utilisation du périphérique.
• Concernant les formats compatibles, référez-vous à "Caractéristiques". (⇒ 31)
• Windows est une marque ou une marque déposée de Microsoft Corporation aux États-Unis et dans d'autres pays.
  • macOS est une marque commerciale d'Apple Inc.

Vous pouvez raccorder le lecteur de disque avec un câble PHONO (non fourni) ou le lecteur de disque Blu-ray, etc. avec un câble audio analogique (non fourni) à cet appareil et écouter de la musique. UPDATES 5 V — 500 mA CONTROL PHONO R L PHONO EARTH CÂBLE DE TERRE PHONO (non fourni) PHONO EARTH PHONO LINE OUT (ANALOG) (SOURCE ONLY) LINE2 / MAIN IN LINE1 ANALOG IN PRE OUT

Utilisation d'un câble audio analogique/câble PHONO

1 Débranchez le cordon d'alimentation secteur.
2 Raccordez cet appareil et un dispositif.
- Les bornes PHONO pour connecter la platine supportent la cartouche de type MM/MC.
3 Branchez le cordon d'alimentation secteur à cette unité. (⇒ 13)
4 Appuyez sur [AMP ⏻] pour mettre cet appareil en marche.
5 Appuyez plusieurs fois sur [>INPUT<] pour sélectionner "PHONO", "LINE1" ou "LINE2".
- Vous pouvez également sélectionner la source d'entrée en tournant la molette de sélection d'entrée sur l'unité.
- Réglez sur "LINE2" (⇒ 17) quand "MAIN IN" est affiché comme source d'entrée de cet appareil.

6 Démarrez la lecture sur l'appareil connecté.

Remarque

• Lorsque vous connectez une platine avec un égaliseur PHONO intégré, éteignez l'égaliseur de la platine ou raccordez le câble PHONO aux bornes d'entrée audio analogique (LINE1 ou LINE2) de cet appareil.
• Lorsque vous connectez une platine avec un câble de terre PHONO, raccordez le câble de terre PHONO à la borne PHONO EARTH de cet appareil.

Sélection du type de cartouche

Sélectionnez les réglages (MM/MC) pour poser le type de cartouche de la platine connectée.

1 Appuyez sur [AMP].
2 Appuyez sur [MENU].
3 Appuyez sur [▲], [▼] de façon répétée pour sélectionner "MM/MC" puis appuyez sur [OK].
4 Appuyez sur [▲], [▼] pour choisir "MM"/"MC" puis appuyez sur [OK].

Réduction de la distorsion sonore

Si une distorsion du son se produit lors de l'utilisation des bornes d'entrée audio analogique, le réglage de l'atténuateur peut améliorer la qualité du son.

- Le réglage d'usine par défaut est "Off".

1 Appuyez sur [AMP].
2 Appuyez sur [MENU].
3 Appuyez sur [▲], [▼] de façon répétée pour choisir "Attenuator" puis appuyez sur [OK].
4 Appuyez sur [▲], [▼] pour sélectionner une valeur, puis appuyez sur [OK].

- Les réglages de l'“Attenuator” peuvent être conservés pour "MM" et "MC" individuellement.

Ne raccordez pas le signal audio provenant des bornes PRE OUT/LINE OUT aux bornes d'entrée audio analogique de cet appareil. Cela pourrait provoquer un dysfonctionnement.

AUDIO OUT R L Lecteur de Blu-ray Disc, etc.

Réduction du bruit basse fréquence

Réduit le bruit basse fréquence causé par la déformation d'un enregistrement.

- Le réglage d'usine par défaut est "Off".

1 Appuyez sur [AMP].
2 Appuyez sur [MENU].
3 Appuyez sur [▲], [▼] de façon répétée pour choisir "Subsonic Filter" puis appuyez sur [OK].
4 Appuyez sur [▲], [▼] pour choisir "On" puis appuyez sur [OK].

Commutation d'une phase d'enregistrement à une phase de lecture

Permet de lire et de profiter de l'audio en phase inversée.

- Le réglage d'usine par défaut est "Normal".

1 Appuyez sur [AMP].
2 Appuyez sur [MENU].
3 Appuyez sur [▲], [▼] de façon répétée pour sélectionner "Phase" puis appuyez sur [OK].
4 Appuyez sur [▲], [▼] pour sélectionner "Normal"/"Invert" puis appuyez sur [OK].

- En réglant sur "Invert", la source d'entrée apparaît en couleur inversée sur l'affichage.

- Cette fonction n'est pas disponible pour le signal audio de sortie des bornes LINE OUT.

Lors d'une connexion à "LINE2"

Les bornes d'entrée audio analogique (LINE2/MAIN IN) ont les deux fonctions, LINE2 et MAIN IN. Lorsqu'il n'est pas utilisé comme amplificateur principal, commutez le réglage d'entrée de cet appareil sur "LINE2".

- Le réglage d'usine par défaut est "LINE2".

1 Appuyez sur [AMP].
2 Appuyez plusieurs fois sur [>INPUT<] pour sélectionner "MAIN IN".
3 Appuyez sur [MENU].
4 Appuyez sur [▲], [▼] de façon répétée pour choisir "Input Mode" puis appuyez sur [OK].
5 Appuyez sur [▲], [▼] de façon répétée pour choisir "LINE2" puis appuyez sur [OK].
6 Confirmez le message affiché et appuyez sur [OK].

- Le niveau de volume réglé après avoir commuté sur "LINE2" s'affiche. Vérifiez et ajustez le volume avant d'appuyer sur [OK].

7 Appuyez sur [▲], [▼] pour choisir "Yes" puis appuyez sur [OK].

Utilisation de cet appareil comme amplificateur de puissance

Vous pouvez raccorder le récepteur AV, l'amplificateur de commande, etc. avec un câble audio analogique (non fourni) à cette unité et utiliser cette unité comme amplificateur de puissance.

utiliser cette unite comme amplificateur de PRE OUT RRécepteur audiovisuel, amplificateur de commande, etc. UPDATES 5V = 500mA CONTROL DIGITAL IN PC OPT2 OPT1 COAX2 COAX1 PHONO EARTH LINE OUT ANALOG SOURCE ONLY PHONO LINE2 / MAIN IN LINE1 ANALOG IN

Câble audio analogique (non fourni)

Réglez le volume du récepteur audiovisuel, de l'amplificateur de commande, etc. au minimum avant le raccordement.

Si vous utilisez cet appareil comme amplificateur de volume, le réglage du volume avec cet appareil est désactivé. Réglez le volume graduellement avec le périphérique raccordé.

Ne raccordez pas le signal audio provenant des bornes PRE OUT/LINE OUT aux bornes MAIN IN de cet appareil. Cela pourrait provoquer un dysfonctionnement.

Utilisation d'un câble audio analogique

1 Débranchez le cordon d'alimentation secteur.
2 Raccordez cet appareil et un récepteur audiovisuel, un amplificateur de commande, etc. après avoir réduit le volume du périphérique.
3 Branchez le cordon d'alimentation secteur à cette unité. (⇒ 13)
4 Appuyez sur [AMP ⏻] pour mettre cet appareil en marche.
5 Appuyez plusieurs fois sur [>INPUT<] pour sélectionner "LINE2".
- Vous pouvez également sélectionner la source d'entrée en tournant la molette de sélection d'entrée sur l'unité.
6 Appuyez sur [AMP].
7 Appuyez sur [MENU].
8 Appuyez sur [▲], [▼] de façon répétée pour choisir "Input Mode" puis appuyez sur [OK].

9 Appuyez sur [▲], [▼] pour sélectionner "MAIN IN" puis appuyez sur [OK].
10 Confirmez le message affiché et appuyez sur [OK].
11 Appuyez sur [▲], [▼] pour choisir "Yes" puis appuyez sur [OK].
12 Démarrez la lecture sur l'appareil connecté.

Remarque

• Il n'est pas possible de régler le volume et la qualité du son ("Tone Control", etc.) avec cet appareil.
• Aucun son ne provient de la prise du casque ni des bornes PRE OUT.
• Sélectionnez "LINE2" quand vous n'utilisez pas cet appareil comme amplificateur de puissance. (⇒ 17)
• Lorsque la source d'entrée est commutée de "MAIN IN" à "LINE2" ou une autre source et que le niveau de volume actuel est supérieur au niveau précédent, le volume est ajusté automatiquement.

Réduction de la distorsion sonore

Si une distorsion sonore se produit, régler l'atténuateur sur "On" peut améliorer la qualité du son.

- Le réglage d'usine par défaut est "Off".

1 Appuyez sur [AMP].
2 Appuyez sur [MENU].
3 Appuyez sur [▲], [▼] de façon répétée pour choisir "Attenuator" puis appuyez sur [OK].
4 Appuyez sur [▲], [▼] pour choisir "On" puis appuyez sur [OK].

Vous pouvez raccorder un amplificateur de puissance, un caisson de basse, etc. avec un câble audio analogique (non fourni) pour émettre des signaux audio analogiques.

Amplificateur de puissance, caisson de basse, etc.

Ne raccordez pas le signal audio provenant des bornes PRE OUT/LINE OUT aux bornes d'entrée audio analogique de cet appareil. Cela pourrait provoquer un dysfonctionnement.

Utilisation d'un câble audio analogique

1 Débranchez le cordon d'alimentation secteur.
2 Raccordez cet appareil et un amplificateur de puissance, un caisson de basse, etc.
3 Branchez le cordon d'alimentation secteur à cette unité. (⇒ 13)
4 Appuyez sur [AMP ⏻] pour mettre cet appareil en marche.

Remarque

• Pour plus de détails, référez-vous au mode d'emploi du périphérique connecté.
• Aucun son ne provient des bornes PRE OUT lorsque cet appareil est utilisé comme amplificateur principal. (⇒ 18)

Réglage de la sortie audio (PRE OUT)

Vous pouvez régler la sortie audio des bornes de sortie des enceintes et des bornes PRE OUT.

1 Appuyez sur [AMP].
2 Appuyez sur [SETUP].
3 Appuyez sur [▲], [▼] de façon répétée pour choisir "PRE OUT" puis appuyez sur [OK].
4 Appuyez sur [▲], [▼] pour sélectionner le réglage de sortie, puis appuyez sur [OK].
- Le réglage d'usine par défaut est "Off".
- Indisponible lorsque cet appareil est utilisé comme amplificateur principal. (⇒ 18)

On :

Le son provient des bornes de sortie d'enceinte et des bornes PRE OUT.

On (Speaker:Off) :

Aucun son ne provient des bornes de sortie d'enceinte. Le son provient des bornes PRE OUT.

Off :

Aucun son ne provient des bornes PRE OUT. Le son provient des bornes de sortie d'enceinte.

Remarque

• Il est recommandé de régler sur "On (Speaker:Off)" (puissance nominale : 1 V) en cas de connexion d'un amplificateur de puissance.
• Réglez sur "Off" lorsque la fonction de correction de sortie est utilisée pour les enceintes connectées car la fonction de correction (LAPC) a des effets sur la sortie audio de la borne PRE OUT. (⇒ 24)

Vous pouvez raccorder un graveur de CD, etc. avec un câble audio analogique (non fourni) pour émettre des signaux audio analogiques à partir cet appareil (LINE1/ LINE2/PHONO).

LINE IN R L Graveur de CD, etc.

Câble audio analogique (non fourni)

Ne raccordez pas le signal audio provenant des bornes PRE OUT/LINE OUT aux bornes d'entrée audio analogique de cet appareil. Cela pourrait provoquer un dysfonctionnement.

Utilisation d'un câble audio analogique

1 Débranchez le cordon d'alimentation secteur.
2 Raccordez cet appareil et un graveur de CD, etc.
3 Branchez le cordon d'alimentation secteur à cette unité. (⇒ 13)
4 Appuyez sur [AMP ⏻] pour mettre cet appareil en marche.

Remarque

• Quand un signal audio numérique (COAX1/COAX2/OPT1/OPT2/PC) est sélectionné comme source d'entrée de cet appareil, un signal audio analogique (LINE1) est émis.
• Le son du signal audio de sortie peut être saccadé lorsque vous commutez la source d'entrée.

Les effets sonores et les autres paramètres peuvent être réglés.

1 Appuyez sur [AMP].
2 Appuyez sur [SETUP].
3 Appuyez sur [▲], [▼] de façon répétée pour choisir le menu puis appuyez sur [OK].
4 Appuyez sur [▲], [▼], [◀], [▶] pour sélectionner un élément ou une valeur souhaité, puis appuyez sur [OK].

Vous pouvez régler la tonalité de cette unité. Chaque plage de tonalité (BASS/MID/TREBLE) peut être réglée.

• Pour activer cette fonction, choisissez "On (adjustment)".
• Le son est temporairement coupé lors de la commutation "On (adjustment)" / "Off".
• Chaque niveau peut être réglé entre "-10" et "+10".
• "TONE" est affiché après les réglages.

- Lorsque vous raccordez un appareil Technics prenant en charge la fonction de contrôle du système (lecteur audio réseau, etc.) à cette unité, le réglage du son sur l'appareil connecté peut avoir priorité sur celui de cette unité. Réglez le volume avec le périphérique raccordé.

- Indisponible quand vous n'utilisez pas cette unité comme amplificateur de puissance (⇒ 18). Réglez le son avec le récepteur AV, l'amplificateur de commande, etc.

Ajustement de l'équilibrage des enceintes "Balance L/R"

Ajuste l'équilibrage de la sortie entre les enceintes gauche et droite.

• Chaque niveau peut être réglé entre 18 dB (G) et 18 dB (D).
• La sortie audio du casque raccordé et les bornes PRE OUT sont également réglées.
• Lorsque vous utilisez cet appareil comme amplificateur de puissance (⇒ 18), ce réglage est désactivé. Ajustez le réglage avec le périphérique raccordé.

Réglage de l'atténuateur de volume "VOLUME Attenuator"

Réglez l'atténuateur sur "On (-20dB)" pour faciliter le réglage du volume à un niveau faible.

• Le réglage d'usine par défaut est "Off".
• "ATT" s'affiche et le niveau de volume indiqué est -20 dB après le réglage. (Plage de volume : - dB (min), -98,0 dB à -20,0 dB (max))
• Indisponible quand vous n'utilisez pas cette unité comme amplificateur de puissance (⇒ 18). Réglez le son avec le récepteur AV, l'amplificateur de commande, etc.

PHONES VOLUME MAX INPUT SELECTOR

Fonction Extinction Auto "Auto Off"

Cet appareil est conçu pour conserver et économiser son énergie. L'appareil n'a pas été utilisé pendant environ 20 minutes et passera en mode veille au bout d'une minute. Appuyez sur n'importe quelle touche pour l'annuler.

• Le réglage d'usine par défaut est "On". Pour désactiver cette fonction, choisissez "Off".
• "Auto Off" s'affiche 3 minutes avant que l'appareil ne s'éteigne.

Remarque

- Le paramètre est enregistré même si l'appareil est éteint puis rallumé.

Ajustement du niveau de gradation "Auto DIMMER"

L'appareil n'a pas été utilisé pendant 20 minutes et va temporairement ajuster la luminosité du témoin de compteur de puissance de crête, du voyant d'alimentation, de l'indicateur LAPC, etc.

• Le réglage d'usine par défaut est "On".
• La fonction "Auto Off" est prioritaire quand "Auto Off" est réglé sur "On".

Affichage de l'état du volume "VOLUME Display"

L'état du volume s'affiche lors du réglage du volume.

• Le réglage d'usine par défaut est "On".
• Indisponible lorsque cet appareil est utilisé comme amplificateur principal. (⇒ 18)

Vérification du nom de modèle "Model No."

Le nom du modèle s'affiche.

Vérification de la version du micrologiciel "F/W Version"

La version du micrologiciel installé est affichée.

Vous pouvez effectuer un réglage optimal en fonction de vos propres enceintes.

Mesure du signal de sortie de l'amplificateur et correction de sa sortie (LAPC)

■ Préparation

- Débranchez le casque.

Test de tonalité émis durant la mesure

Afin d'assurer la précision de la mesure, les enceintes émettent une sonnerie de test à intervalles réguliers. (Pendant environ 3 minutes)

Il n'est pas possible de changer le volume du son qui est en train d'être reproduit pendant que la mesure est en cours.

1 Appuyez sur [AMP ⏻] pour mettre cet appareil en marche.

2 Appuyez longuement sur [LAPC] jusqu'à ce que "Please Wait" s'affiche.

"LAPC Measuring" s'affiche et cette unité commence à mesurer le signal émis par l'amplificateur. Vérifiez qu'une sonnerie de test est émise depuis les deux enceintes (gauche et droite). Une fois la mesure achevée, la correction de sortie de l'amplificateur s'active automatiquement.

• La mesure de signal d'amplificateur est annulée dans la condition suivante.
  -Pression sur [MUTE]/[LAPC]
• Commutation de la source d'entrée

- Si vous branchez le casque pendant la mesure du signal de l'amplificateur ou la correction de la sortie de l'amplificateur, cette opération sera annulée.

■ Marche/Arrêt de la fonction de correction de sortie

Appuyez sur [LAPC] pour sélectionner "On"/"Off".

- L'indicateur LAPC s'allume et "LAPC : On" s'affiche quand la fonction de correction de sortie est en cours.

Remarque

• Réglez sur "Off" lorsque la fonction de correction de sortie est utilisée pour les enceintes connectées car la fonction de correction (LAPC) a des effets sur la sortie audio de la borne PRE OUT. (⇒ 20)
• En fonction du type d'enceinte raccordée, l'effet de la fonction de correction de sortie peut être minimal.
• La sortie corrigée reste effective jusqu'à ce que vous mesuriez le signal de sortie à nouveau. Lorsque vous utilisez d'autres enceintes, effectuez la mesure à nouveau.

Mises à jour du microprogramme "F/W Update"

A l'occasion, Panasonic édite un micrologiciel actualisé de cet appareil qui peut ajouter ou améliorer la manière de fonctionner d'un accessoire. Ces mises à jour sont disponibles gratuitement.

- Pour des informations sur la mise à jour, référez-vous au site Internet suivant. www.technics.com/support/firmware/

Le téléchargement nécessite environ 5 minutes.

Ne débranchez pas le cordon d'alimentation secteur et ne mettez pas cette unité en veille pendant la mise à jour. Ne déconnectez pas la clé USB pendant la mise à jour.

- La progression est affichée en tant que "Updating □ %" pendant la mise à jour. ("□" représente un nombre.)

Remarque

• Pendant le traitement de la mise à jour, aucune autre opération ne peut être effectuée.
• S'il n'y a aucune mise à jour, "Firmware is Up To Date" s'affiche. (Mise à jour non nécessaire.)
• La mise à niveau du micrologiciel peut réinitialiser les paramètres de l'appareil.

■ Préparation

- Téléchargez le micrologiciel le plus récent sur une clé USB. Pour plus de détails, référez-vous au site Internet suivant. www.technics.com/support/firmware/

1 Connectez la clé USB avec le nouveau micrologiciel.

UPDATE 5 V → 500 mA CONTROL DIGITAL IN PC OPT2 OPT1 COAX2 COAX1 LINE OUT (ANALOG (SOURCE ONLY) PHONO EARTH + m PHONO LINE2 / MAIN IN LINE1 ANALOG IN

2 Appuyez sur [AMP].
3 Appuyez sur [SETUP].

4 Appuyez sur [▲], [▼] de façon répétée pour choisir "F/W Update" puis appuyez sur [OK].
5 Appuyez sur [▲], [▼] pour choisir "Yes" puis appuyez sur [OK].

- La progression est affichée en tant que "Updating □ %" pendant la mise à jour. ("□" représente un nombre.) - Si la mise à jour s'est effectuée avec succès, "Success" s'affiche.

6 Après l'affichage de "Success", appuyez sur le bouton de mise en veille/sous tension de cet appareil, débranchez le cordon d'alimentation secteur et retirez la clé USB.
7 Rebranchez le cordon d'alimentation secteur après 3 minutes.

Remarque

• La mise à jour peut échouer dans les cas suivants.
• "Updating" n'est pas affiché pendant 5 minutes au moins.
• L'affichage de la progression (%) s'arrête pendant 5 minutes au moins
• "Updating" n'est pas affiché pendant 5 minutes au moins.
• L'affichage de la progression (%) s'arrête pendant 5 minutes au moins
  En cas d'échec de la mise à jour, débranchez le cordon d'alimentation secteur après avoir éteint cet appareil, rebranchez-le après 3 minutes et effectuez une nouvelle mise à jour avec une autre clé USB.
• Le téléchargement peut être plus long en fonction de la clé USB.
• Utilisez une clé USB au format FAT16 ou FAT32.
• La borne UPDATE n'est utilisée que pour la mise à jour du micrologiciel. Ne raccordez pas d'autre dispositif USB qu'une clé USB pour la mise à jour du micrologiciel.
• Aucun dispositif USB ne peut être chargé avec la borne UPDATE de cette unité.

Vous pouvez commander cet appareil et des dispositifs Technics prenant en charge la fonction de contrôle du système (lecteur audio réseau, lecteur de disque compact, etc.) simultanément et simplement au moyen de la télécommande. Pour plus de détails, référez-vous au mode d'emploi de chaque appareil.

Pour plus de details, rerez-vous au mode d'emploi de chaque appareil. Lecteur audio réseau, etc. CONTROL COAXIAL OUT* Câble de raccordement du système Câble numérique coaxial (non fourni)*

Utilisation d'un câble de raccordement du système et d'un câble audio

1 Débranchez le cordon d'alimentation secteur.
2 Raccordez cet appareil et un dispositif Technics prenant en charge la fonction de contrôle du système (lecteur audio réseau, etc.).
- Utilisez le câble de raccordement du système et les câbles audio lorsque vous raccordez cet appareil et le dispositif.
- Utilisez le câble de raccordement du système fourni avec le dispositif connecté.
3 Branchez le cordon d'alimentation secteur à cette unité. (⇒ 13)
4 Appuyez sur [AMP ⏻] pour mettre cet appareil en marche.
5 Appuyez sur [AMP].
6 Appuyez sur [SETUP].
7 Appuyez sur [▲], [▼] de façon répétée pour choisir "System Control" puis appuyez sur [OK].

8 Appuyez sur[▲], [▼] pour sélectionner la source d'entrée du dispositif qui est raccordé à l'étape 2 et appuyez sur [OK].

- Sélectionnez "Off" pour désactiver la fonction de contrôle du système.

* : L'illustration montre un exemple de raccordement avec un câble numérique coaxial. Raccordez l'appareil à l'aide d'un câble/d'une fiche approprié(e) prenant en charge l'appareil.

Remarque

• Lorsque vous utilisez la fonction de contrôle du système en raccordant le dispositif Technics à la borne LINE2 de cet appareil, sélectionnez "LINE2" (⇒ 17) pour le réglage d'entrée des bornes d'entrée audio analogique (LINE2/MAIN IN) de cet appareil.
• Lorsque vous utilisez cet appareil comme amplificateur de puissance (⇒ 18), la fonction de contrôle du système du dispositif Technics raccordé aux bornes MAIN IN est désactivée.
• La fonction de contrôle du système n'est pas disponible tant que "System Control" est réglé sur "LINE2" et "Input Mode" est réglé sur "MAIN IN" (⇒ 18) même lorsqu'il n'est pas utilisé comme amplificateur principal.

Commutation de cet appareil et du dispositif connecté

• Si vous dirigez la télécommande vers cet appareil et si vous appuyez sur [AMP ⏻] quand cet appareil et le dispositif connecté sont en mode de veille, cet appareil et le dispositif sont mis en marche simultanément.
  -Lorsque la source d'entrée sélectionnée est identique à celle qui est réglée avec "System Control"
• Si vous dirigez la télécommande vers cet appareil et si vous appuyez sur [AMP ⏻] quand cet appareil et le dispositif connecté sont en marche, cet appareil et le dispositif connecté passent en mode de veille.
• Vous pouvez également commuter cette unité et l'appareil raccordé en appuyant sur le bouton Veille/Marche de cette unité.

Commuter automatiquement la source d'entrée de cet appareil

Lorsque vous effectuez une opération comme la lecture sur le dispositif connecté, la source d'entrée de cet appareil sera automatiquement commutée sur la source réglée avec "System Control".

Avant de contacter l'assistance, effectuez les contrôles suivants. Si vous avez des doutes sur certains points, ou si les solutions fournies dans le guide suivant ne permettent pas de résoudre le problème, contactez votre revendeur pour connaître la marche à suivre.

Accumulation de chaleur de cet appareil

Cet appareil chauffe lorsqu'il est utilisé. Il ne s'agit pas d'un dysfonctionnement.

Le dernier micrologiciel est-il installé?

Panasonic améliore de façon constante le firmware de l'appareil afin de s'assurer que ses clients bénéficient d'une technologie de pointe. (⇒ 25)

Pour rétablir tous les paramètres sur leurs réglages d'usine par défaut

Si une des situations suivantes se produit, réinitialisez la mémoire :

• Aucune réponse lorsque les touches sont actionnées.
• Si vous désirez effacer et réinitialiser le contenu de la mémoire.

1 Appuyez sur [AMP].
2 Appuyez sur [SETUP].
3 Appuyez sur [▲], [▼] de façon répétée pour choisir "Initialization" puis appuyez sur [OK].

- Un écran de confirmation s'affiche. Sélectionnez "Yes" dans les étapes suivantes pour rétablir les valeurs par défaut de tous les paramètres.

4 Appuyez sur [▲], [▼] pour choisir "Yes" puis appuyez sur [OK].
5 Appuyez sur [▲] [▼] pour choisir "Yes" puis appuyez à nouveau sur [OK].

Général

L'unité ne fonctionne pas.

Les opérations ne sont pas effectuées de manière correcte.

• L'un des appareils de sécurité de l'unité est peut-être activé.
  ① Appuyez sur [∅/I] sur l'unité pour la mettre en veille.
• Si l'unité ne se met pas en veille, déconnectez le cordon d'alimentation secteur, attendez au moins 3 minutes, puis rebranchez-le.
  ② Appuyez sur [∅/I] sur l'unité pour la mettre en marche. Si l'unité ne fonctionne toujours pas, consultez le concessionnaire.

Un son de "bourdonnement" peut être émis au cours de la lecture.

• Le cordon d'alimentation secteur d'un autre appareil ou une lumière fluorescente se trouve près des câbles. Éteignez les autres appareils ou éloignez-les des câbles de cet appareil.
• Un champ fortement magnétique situé près d'un téléviseur ou d'un autre appareil peut nuire à la qualité sonore. Gardez l'appareil éloigné de ce genre d'endroit.
• Les enceintes peuvent émettre un bruit si un périphérique proche émet des ondes radio puissantes, comme lorsqu'un téléphone mobile reçoit un appel.

Pas de son.

• Contrôlez le volume de l'appareil et du périphérique connecté.
• Contrôlez les connexions aux enceintes et autres appareils.
• Raccordez les enceintes et mesurez le signal de sortie de l'amplificateur. (⇒ 24)

- Vérifiez l'impédance des enceintes raccordées.

- Vérifiez pour voir si la source d'entrée correcte est sélectionnée.

- Insérez les connecteurs des câbles à raccorder complètement.

- Confirmez les paramètres de sortie du son. (Le son ne sort pas des enceintes raccordées aux bornes de sortie d'enceinte de cet appareil quand "PRE OUT" est réglé sur "On (Speaker:Off)".) (⇒ 20)

- Aucun son ne provient des bornes PRE OUT tant que "PRE OUT" est réglé sur "Off". (Le réglage d'usine par défaut est "Off".) (⇒ 20)

- Lorsqu'une fiche est branchée, les enceintes et les bornes PRE OUT n'émettent pas de son. (⇒ 20)

- La lecture d'un contenu multicanal n'est pas prise en charge.

- Les bornes d'entrée audio numérique de cette unité ne peuvent détecter que les signaux PCM linéaires. Pour plus de détails, référez-vous au mode d'emploi du périphérique.

Le son est déformé.

- Paramétrer "Attenuator" sur "On" en fonction de l'entrée audio analogique peut réduire la distorsion du son. (⇒ 16, 19)

- Le paramétrage de l'atténuateur n'est pas disponible pour le signal audio de sortie de la borne LINE OUT.

Le volume change automatiquement.

- Lorsque la source d'entrée est commutée de "MAIN IN" à "LINE2" ou une autre source et que le niveau de volume actuel est supérieur au niveau précédent, le volume est ajusté automatiquement. (Le bouton de volume tourne automatiquement.) (⇒ 18)

Cette unité se met automatiquement en veille.

- Est-ce que la fonction d'arrêt automatique est active? (⇒ 23)

- Cette unité inclut un circuit de protection contre les dommages causés par l'accumulation de chaleur. Lorsque vous utilisez cette unité à un niveau de volume élevé pendant une période prolongée, elle peut s'éteindre automatiquement. Attendez que l'unité refroidisse avant de la rallumer. (Pendant environ 3 minutes)

Les paramètres sont réinitialisés sur les paramètres usine par défaut.

- La mise à niveau du micrologiciel peut réinitialiser les paramètres.

Le compteur de puissance de crête ne fonctionne pas.

• Dans les cas suivants, ce compteur ne fonctionne pas :
• Quand le casque est branché.
• Quand l'éclairage du compteur de puissance de crête a été éteint en appuyant sur [DIMMER].
• Quand cet appareil est mis en sourdine en appuyant sur [MUTE].
• Quand "PRE OUT" est paramétré sur "On (Speaker:Off)" (⇒ 20)

La fonction de contrôle du système ne fonctionne pas.

• Utilisez le câble de raccordement du système fourni avec le dispositif connecté.
• Branchez le câble de raccordement du système dans les bornes du système (CONTROL). (⇒ 26)
• Vérifiez le branchement du câble de raccordement du système, du câble audio et de la source d'entrée réglée avec "System Control". (⇒ 26)
• Raccordez un appareil Technics prenant en charge la fonction de contrôle du système (lecteur audio réseau, lecteur de disque compact, etc.) à cette unité. Pour plus de détails, référez-vous au site Internet suivant. www.technics.com/support/

PC

L'ordinateur ne reconnaît pas cet appareil.

• Vérifiez l'environnement d'exploitation. (⇒ 15)
• Redémarrez l'ordinateur, mettez en veille puis en marche cette unité, puis rebranchez le câble USB.
• Utilisez un autre port USB de l'ordinateur.
• Installez le pilote USB dédié si vous utilisez un ordinateur avec Windows. (⇒ 15)

Télécommande

La télécommande ne fonctionne pas correctement.

• Les batteries sont déchargées ou mal insérées. ( 10)
• Pour éviter les interférences, veillez à ne placer aucun objet devant le capteur de signal. (⇒ 08)
• Si le mode télécommande de la télécommande diffère de celui de cet appareil, faites correspondre le mode de la télécommande à celui de cet appareil. (⇒ 11)

Entretien de l'appareil

• Débranchez le cordon d'alimentation secteur de la prise avant l'entretien. Nettoyez cet appareil à l'aide d'un chiffon doux.
• Si la saleté est importante, utilisez un chiffon mouillé bien essoré pour nettoyer la saleté, puis essuyez-le à l'aide d'un chiffon doux.
• N'utilisez pas de solvants, y compris essence, diluant, alcool, liquide vaisselle, lingette chimique, etc. Cela peut déformer le boîtier externe ou décoller le revêtement.

Messages

ATTENTION : MAX Output Setting

• Si vous utilisez cet appareil comme amplificateur de volume, le réglage du volume avec cet appareil est désactivé.
• Réglez le volume graduellement avec le périphérique raccordé. (⇒ 18)

Auto Off

- Cette unité est restée inactive pendant environ 20 minutes et elle va s'éteindre dans la minute qui suit. Appuyez sur n'importe quel bouton pour annuler. (⇒ 23)

Connect USB Device

• Le téléchargement du firmware a échoué.
• Téléchargez le micrologiciel le plus récent sur la clé USB et essayez à nouveau. (⇒ 25)

Disconnect PHONES

• Quand le casque est raccordé, la mesure du signal de sortie de l'amplificateur (LAPC) ne démarre pas.
  • Débranchez le casque.
• Si vous branchez le casque pendant la mesure du signal de l'amplificateur ou la correction de la sortie de l'amplificateur, cette opération sera annulée. (⇒ 24)

"F□□" ("□" représente un nombre.)

• Une anomalie s'est produite. (Si l'appareil détecte une anomalie, le circuit de protection est activé et l'appareil peut être mis hors tension automatiquement.)
  -Est-ce que le volume est extrêmement élevé? Est-ce que cet appareil se trouve dans un endroit extrêmement chaud?
  Attendez quelques secondes, puis rallumez l'appareil. (Le circuit de protection sera désactivé.)

Load Fail

• Le micrologiciel est introuvable sur la clé USB.
• Téléchargez le micrologiciel le plus récent sur la clé USB et essayez à nouveau. (⇒ 25)

No Device

• Une clé USB avec un nouveau micrologiciel n'est pas connectée.
  Connectez la clé USB avec le nouveau micrologiciel. (⇒ 25)

Not Measured

• La mesure du signal de sortie pour la fonction de correction de sortie (LAPC) n'a pas encore été effectuée.
• Mesurez le signal de sortie. (⇒ 24)

Not Valid

- La fonction que vous avez essayé d'utiliser n'est pas disponible avec la configuration actuelle. Vérifiez les étapes et les paramètres.

PHONES Connected

• Le casque est branché.
- Le son ne provient pas de la prise du casque et des bornes de sorties des enceintes quand le casque est raccordé et que cet appareil est utilisé comme amplificateur principal. (⇒ 18)

"Remote □" ("□" représente un nombre.)

• La télécommande et cet appareil utilisent des modes différents.
  Changez le mode de la télécommande. (⇒ 11)

Unlocked

• "COAX1", "COAX2", "OPT1", "OPT2" ou "PC" est sélectionné, mais aucun périphérique n'est connecté. Vérifiez le branchement avec le périphérique. (⇒ 14, 15)
• Les composants d'échantillonnage de la fréquence, etc. des signaux audio n'entrent pas correctement.
• Concernant les formats compatibles, référez-vous à "Caractéristiques". (⇒ 31)

USB Over Current

La consommation de puissance du dispositif USB est trop élevée.

- Débranchez le dispositif USB et rebranchez-le. ( 25)

- Mettez l'unité en veille et rallumez-la.

VOLUME □□ OK ("□" représente un nombre.)

• Quand vous commutez la source d'entrée de "MAIN IN" à "LINE2" ou une autre source, le niveau de volume après avoir commuté la source d'entrée s'affiche.
• Vérifiez et ajustez le volume avant d'appuyer sur [OK].

■ GÉNÉRALITÉS

Alimentation électrique	220 V à 240 V CA,50/60 Hz
Consommation électrique	95 W
Consommation électrique en mode de veille	Environ 0,5 W
Dimensions (L×H×P)	430 mm × 148 mm × 428 mm
Poids	Environ 12,6 kg
Plage de température en fonctionnement	0 °C à 40 °C
Plage d'humidité de fonctionnement	35 % à 80 % HR(sans condensation)

■ SECTION AMPLIFICATEUR

Puissance de sortie	70 W + 70 W(1 kHz, T.H.D. 0,5 %, 8 Ω,20 kHz LPF)140 W + 140 W(1 kHz, T.H.D. 0,5 %, 4 Ω,20 kHz LPF)
Impédance de charge	4 Ω à 16 Ω
Réponse de fréquence
PHONO (MM/MC)	20 Hz à 20 kHz(RIAA DEVIATION ±1 dB,8 Ω)
LINE	5 Hz à 80 kHz(-3 dB, 8 Ω)
DIGITAL	5 Hz à 90 kHz(-3 dB, 8 Ω)
Sensibilité d'entrée/ Impédance d'entrée
PHONO (MM)	2,5 mV / 47 kΩ
PHONO (MC)	300 uV / 100 Ω
LINE	200 mV / 22 kΩ

■SECTION CONNECTEUR

Prise écouteurs/casque	Stereo, 6,3 mm0,75 mW, 32
PC	Prise USB ARRIÈRE Type B
Entrée analogique	LINE IN × 2 (Prise jack)PHONO (MM/MC),(Prise jack)
Entrée numérique	OPT IN × 2 (Borne optique)COAX IN × 2 (Prise jack)
Format pris en charge	LPCM
Sortie analogique	LINE OUT (Prise jack)PRE OUT (Prise jack)
Port du système
Contrôle du système	3,5 mm, Prise

■SECTION FORMAT

USB-B

Norme USB	USB 2.0 haut débitUSB Audio Class 2.0, Mode asynchrone
Format pris en charge
PCM	32, 44,1, 48, 88,2,96, 176,4, 192, 352,8,384 kHz/16, 24, 32 bits
DSD	2,8, 5,6, 11,2 MHz
Mode contrôle DSD	Mode ASIO Native, Mode DoP

• Si vous téléchargez et installez l'application dédiée, vous pouvez lire des fichiers de grands formats. (⇒ 15) Pour avoir plus de détails, consultez le mode d'emploi de l'application.
• La lecture de tous les formats pris en charge par cet appareil n'est pas garantie.
• La lecture d'un format qui n'est pas pris en charge par cet appareil peut entraîner un son saccadé ou du bruit. Dans ce cas, vérifier si cet appareil prend en charge le format.
• Les informations du fichier (fréquence d'échantillonnage, etc.) affichées par cet appareil et par le logiciel de lecture peuvent être différentes.

Remarque

• Les caractéristiques techniques sont sujettes à des modifications sans préavis.
• Le poids et les dimensions sont approximatifs.
  • DSD est une marque commerciale de Sony Corporation.
