GEBRUIKSAANWIJZING SU-G700M2 TECHNICS

Dank u voor de aankoop van dit product.

Lees deze instructies zorgvuldig door voordat u dit product gebruikt en bewaar deze handleiding, zodat u deze later kunt raadplegen.

• Over de beschrijvingen die in deze handleiding staan

-Doorverwijspagina's worden aangeduid als "⇒ ∞".

- De getoonde illustraties kunnen afwijken van uw apparaat.

Kenmerken

De geïntegreerde versterker zorgt voor een ongelooflijk heldere en dynamische geluidskwaliteit

De JENO Engine verwerkt en brengt audiosignalen volledig digitaal met minimale jitter over van de invoerbron naar de versterker. Dankzij de LAPC is een ideale impulsreactie mogelijk voor elk type luidspreker. Bovendien levert de Advanced Speed Silent Power Supply zowel snelle schakelingen als lage ruis. Dankzij deze kenmerken realiseert de versterker een uitstekende regelaarcapaciteit en een energierijk, dynamisch geluid, evenals een volledig digitaal, helder geluid.

Vermindert ruis en trillingen maximaal voor een dynamische geluidsweergave met een bouwkwaliteit die de luisteraar aanspreekt

Het inwendige van dit toestel is door het binnenste chassis onderverdeeld in drie onafhankelijke gedeelten, waarbij het stroomtoevoergedeelte een bron van ruis is, het versterkergedeelte de hoge stromen verwerkt en het aansluitingsgedeelte de fijne signalen verwerkt. Naast deze driedelige constructie die wederzijdse ruiseffecten elimineert, is het chassis van dubbele stalen platen, dat bestaat uit het zeer stijve binnenchassis en het onderchassis met een 2 mm dikke stalen plaat, aangebracht om ruis en trillingen maximaal te verminderen.

De grote dubbele piekverbruikmeter op het voorpaneel geeft de dynamiek van het geluid op levendige wijze weer. De volumeknop met de ronde afwerking bestaat uit zuiver massief aluminium voor een superieur bedieningsgevoel. De uitstekende bouwkwaliteit spreekt de luisteraar aan.

Ondersteuning van analoge tot digitale geluidsbronnen met diverse hoogwaardige geluidstechnologieën

Compatibel met MM/MC-cartridge en uitgerust met verschillende hoogwaardige geluidstechnologieën, zoals ruisarm PHONO-circuit om platen weer te geven met een betere S/N-verhouding, een micacondensator met een hoogwaardige robijn voor USB-invoer, architectuur voor digitale ruisreductie met een vermogensregelaar door een niet-magnetische koolstofffilmweerstand en een optimaal geactiveerd circuitsysteem om interne ruis te minimaliseren door deels ongewenste circuitblokken te stoppen.

Inhoudsopgave

Veiligheidsmaatregelen	06	Lees vóór gebruik zorgvuldig de “Veiligheidsmaatregelen” van deze handleiding.
Bedieningsgids	08	Dit toestel, afstandsbediening
Aansluitingen	12	Luidsprekeraansluiting, netsnoeraansluiting
Bediening	14	Aangesloten apparaten afspelen
Instellingen	22	Andere instellingen, De uitvoercorrectiefunctie (LAPC) gebruiken
Overige	28	Probleemoplossing, specificaties enz.

Accessoires

Netsnoer (2)

Behalve voor Zwitserland

K2CM3YY00041

Voor Zwitserland

K2CS3YY00033

Afstandsbediening (1) N2QAYA000143

Batterijen afstandsbediening (2)

• De in deze bedieningsinstructies vermelde productnummers waren correct in augustus 2021.
• Ze kunnen aan wijzigingen onderhevig zijn.
• Het netsnoer niet met andere apparatuur gebruiken.

Het ontdoen van oude apparatuur en batterijen.

Enkel voor de Europese Unie en landen met recycle systemen.

Deze symbolen op de producten, verpakkingen en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet samen mogen worden weggegooid met de rest van het huishoudelijk afval.

Voor een juiste verwerking, hergebruik en recycling van oude producten en batterijen, gelieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving.

Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentiële negatieve effecten op de volksgezondheid en het milieu.

Voor meer informatie over inzameling en recycling kunt u contact opnemen met uw plaatselijke gemeente.

Afhankelijk van uw nationale wetgeving kunnen er boetes worden opgelegd bij het onjuist weggooien van dit soort afval.

Let op: het batterij symbool (Onderstaand symbool).

Dit symbool kan in combinatie met een chemisch symbool gebruikt worden. In dit geval volstaan de eisen, die zijn vastgesteld in de richtlijnen van de desbetreffende chemische stof.

Waarschuwing

Toestel

- Om het risico op brand, elektrische schokken of productschade te verkleinen

-Stel dit toestel niet bloot aan regen, vocht, druppels of spetters.

-Plaats geen met vloeistof gevulde objecten, zoals vazen, op dit toestel.

-Gebruik alleen de aanbevolen accessoires.

-Verwijder de afdekking niet.

- Repareer dit toestel niet zelf. Laat onderhoud over aan gekwalificeerd onderhoudspersoneel.

-Laat geen metalen voorwerpen in dit toestel vallen.

-Plaats geen zware voorwerpen op dit toestel.

Netsnoer

- Om het risico op brand, elektrische schokken of productschade te verkleinen

-Controleer of de voedingsspanning overeenkomt met de spanning die op dit toestel afgedrukt is.

- Steek de stekker volledig in het stopcontact.

-Trek niet aan de voedingskabel, buig hem niet en plaats er geen zware voorwerpen op.

-Hanteer de stekker niet met natte handen.

-Houd het hoofddeel van de stekker vast als u deze uit het stopcontact neemt.

-Gebruik geen beschadigde stekker of stopcontact.

- De stekker schakelt het apparaat uit. Installeer het apparaat op een dergelijke wijze dat de stekker onmiddellijk uit het stopcontact kan worden getrokken.

- Zorg dat de aardingspen in het stopcontact goed is aangesloten om elektrische schok te voorkomen.

-Een KLASSE I-apparaat moet worden aangesloten op een stopcontact met een aardingspen.

Voorzichtig

Toestel

• Plaats geen bronnen van open vuur, zoals brandende kaarsen, op dit toestel.
• Dit toestel kan tijdens het gebruik de interferentie van radio's ontvangen die veroorzaakt wordt door mobiele telefoons. In dat geval dient u de afstand tussen dit toestel en de mobiele telefoon te vergroten.
• Dit toestel is bedoeld voor gebruik in gematigde en tropische klimaten.
• Plaats geen voorwerpen op dit toestel. Dit toestel wordt warm als het ingeschakeld is.
• Raak de bovenkant van dit toestel niet aan. Dit toestel wordt warm wanneer het aanstaat.

Opstelling

• Plaats dit toestel op een vlakke ondergrond.

• Om het risico op brand, elektrische schokken of productschade te verkleinen

• Installeer of plaats dit toestel niet in een boekenkast, een muurkast of in een andere omsloten ruimte. Controleer of het toestel goed geventileerd wordt.

• Blokkeer de ventilatieopening van dit toestel niet met kranten, tafelkleden, gordijnen, enzovoorts.
  -Stel dit toestel niet bloot aan rechtstreeks zonlicht, hoge temperaturen, hoge vochtigheid en overmatige trillingen.

- Controleer of de plaats van installatie stevig genoeg is om het gewicht van dit toestel te verdragen (⇒ 31).

- Til of draag dit toestel niet door de knoppen vast te houden. Doet u dit toch, dan kan het toestel vallen met een persoonlijk letsel of defect aan het toestel tot gevolg.

Batterij

• Er bestaat explosiegevaar als de batterij niet correct geplaatst wordt. Vervang de batterij alleen door één van het type dat door de fabrikant aanbevolen wordt.
• Het verkeerd hanteren van batterijen kan het lekken van elektrolyt tot gevolg hebben waardoor brand kan ontstaan.

-Neem de batterij uit als u denkt dat u de afstandsbediening lange tijd niet zult gebruiken. Bewaar hem op een koele, donkere plaats.
-Verwarm de batterijen niet en stel deze niet bloot aan vuur.
-Laat de batterij(en) niet lange tijd in een auto in direct zonlicht liggen terwijl de portieren en de raampjes gesloten zijn.
-Probeer de batterijen nooit open te maken of kort te sluiten.
-Laad geen alkaline- of mangaanbatterijen op.
-Gebruik geen batterijen waarvan de buitenlaag is afgehaald.
-Gebruik nieuwe en oude batterijen, of verschillende soorten batterijen, niet door elkaar.

• Neem voor het weggooien van de batterijen contact op met de plaatselijke autoriteiten of uw verkoper en vraag wat de juiste weggooimethode is.
• Vermijd het gebruik onder de volgende omstandigheden

-Extreem hoge of lage temperaturen tijdens gebruik, opslag of transport.
-Vervanging van een batterij door een verkeerd type.
-Het in vuur of een hete oven werpen van een batterij, of het mechanisch verbrijzelen of doorsnijden van een batterij, wat kan resulteren in een explosie.
- Extreem hoge temperatuur en/of extreem lage luchtdruk die kunnen resulteren in een explosie of het lekken van brandbare vloeistof of gas.

Installatie

• Schakel alle apparatuur uit voordat u verbinding maakt en lees de bijbehorende bedieningsinstructies.
• Voor de afmetingen van dit toestel (⇒ 31)

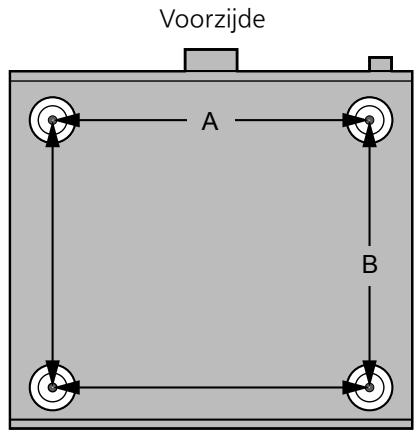

• Raadpleeg de volgende afbeelding voor de afmetingen tussen de poten van dit toestel.

Voorzijde A B

A: 340 mm
B: 285 mm

Voor de afvalverwerking of overdracht van dit toestel

• Dit toestel kan persoonlijke informatie bevatten. Voer de volgende stappen uit, vooraleer dit toestel wordt afgevoerd of overgedragen, om de gegevens te verwijderen, met inbegrip van persoonlijke of geheime informatie.
• "Alle instellingen opnieuw op de fabrieksinstellingen zetten" (⇒ 28)

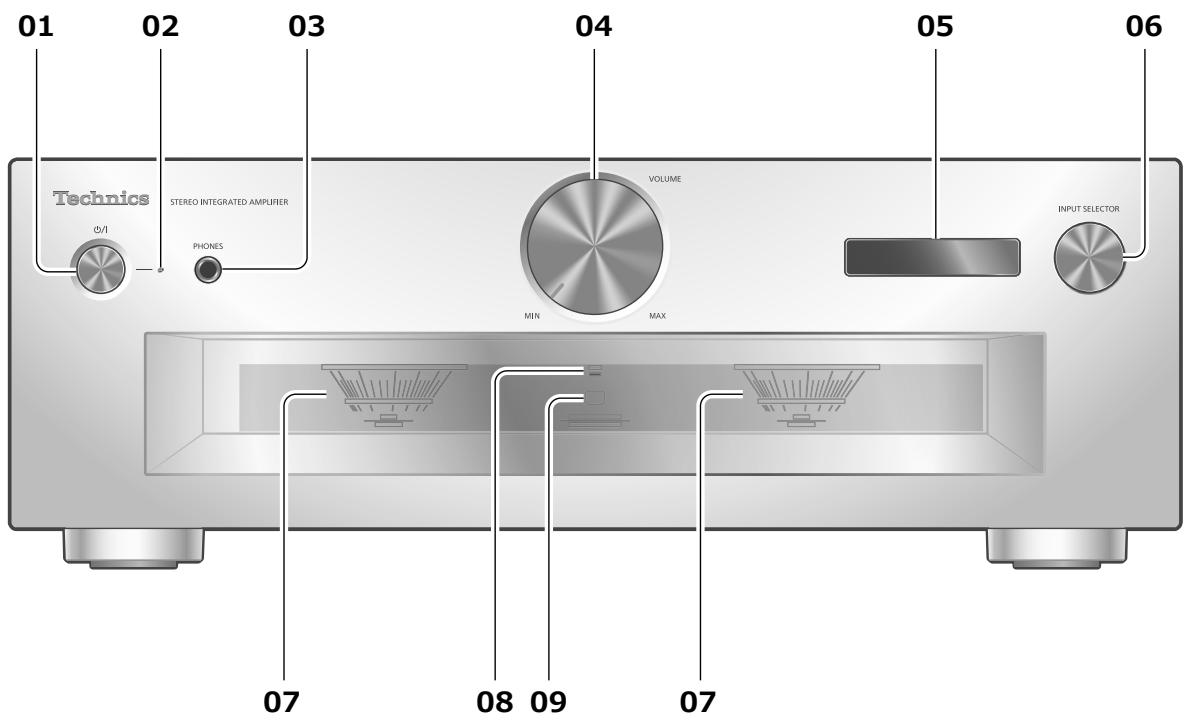

01 02 03 04 05 06 Technics Ø/I STEREO INTEGRATED AMPLIFIER PHONES VOLUME MIN MAX INPUT SELECTOR 07 08 09 07

01 Knop Stand-by/Aan (⏻/ı)

- Druk hierop om het toestel van aan- naar stand-bymodus te schakelen of omgekeerd. In de stand-bymodus verbruikt het toestel nog steeds een kleine hoeveelheid stroom.

02 Stroomindicator

• Blauw: Het toestel is ingeschakeld.
• Uit: Het toestel staat in stand-bymodus.

03 Hoofdtelefoonbus

• Als een hoofdtelefoonstekker aangesloten is, komt er geen geluid uit de luidsprekers en de PRE OUT-aansluitingen. (⇒ 20)
• Er komt geen geluid uit de hoofdtelefoonaansluiting wanneer dit toestel wordt gebruikt als hoofdversterker ("MAIN IN" is geselecteerd als ingangsbron van dit toestel). (⇒ 18)
  • Overmatige geluidsdruk van oortelefoons en hoofdtelefoons kan gehoorschade veroorzaken.
• Lange tijd luisteren op het hoogste volume kan het gehoor van de gebruiker beschadigen.

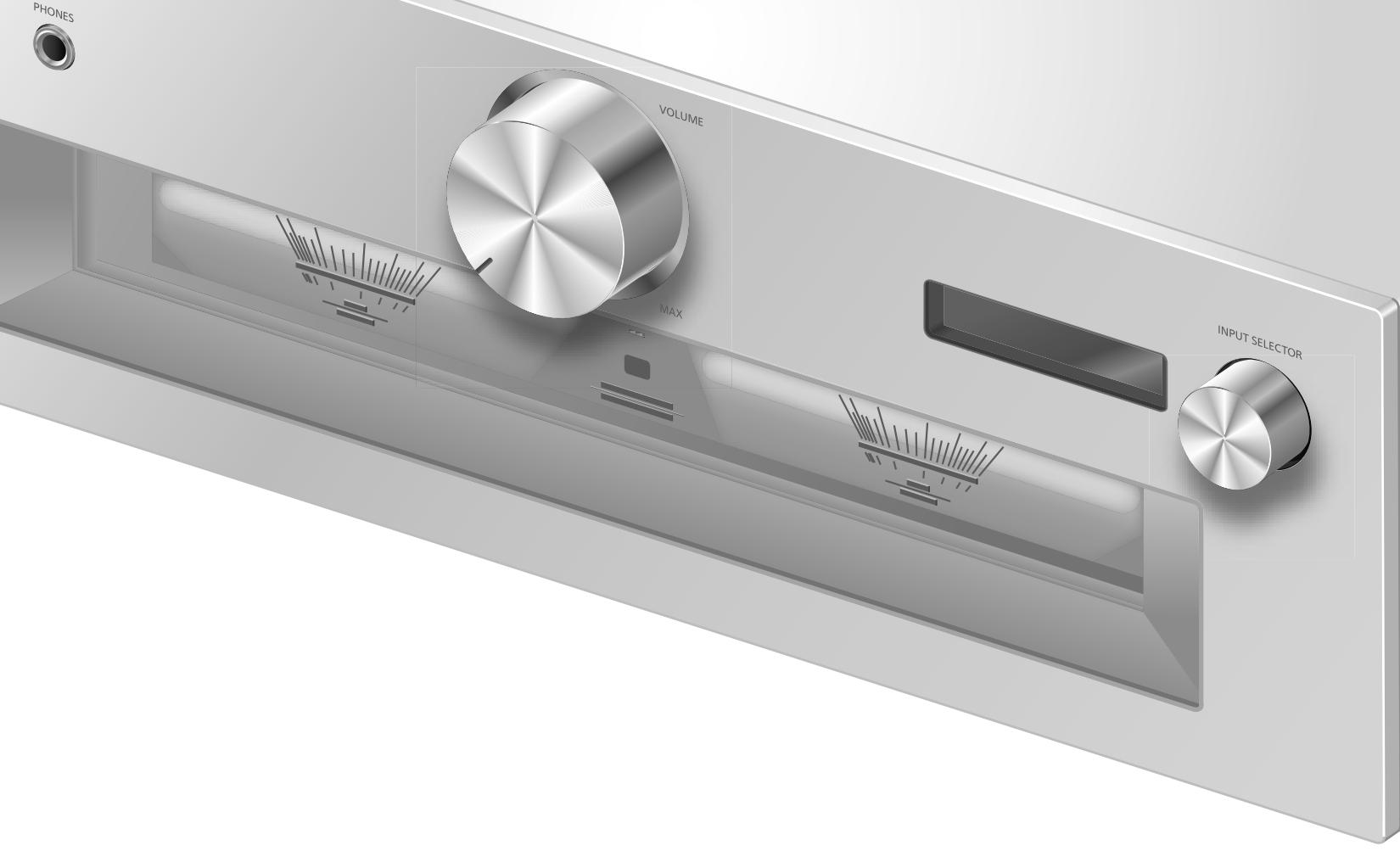

04 Volumeknop

- -- dB (min.), -88,0 dB tot 0 dB (max.)

05 Display

- Er worden gegevens weergegeven zoals ingangsbron enz. (⇒ 30)

06 Ingangskeuzeknop

- Draai deze knop met de wijzers van de klok mee of tegen de wijzers van de klok in om de ingangsbron om te schakelen.

07 Piekverbruikmeter

• Geeft het uitvoerniveau weer. 100% is de nominale uitgang (⇒ 31).
• De piekverbruikmeter werkt niet als het licht uitgeschakeld wordt door op [DIMMER] te drukken, als de hoofdtelefoon wordt aangesloten enz.

08 LAPC-indicator ( 24)

09 Afstandsbedieningssignaalsensor

• Ontvangstafstand: Binnen ongeveer 7 m direct ervoor
• Ontvangsthoek: Ca. 30° links en rechts

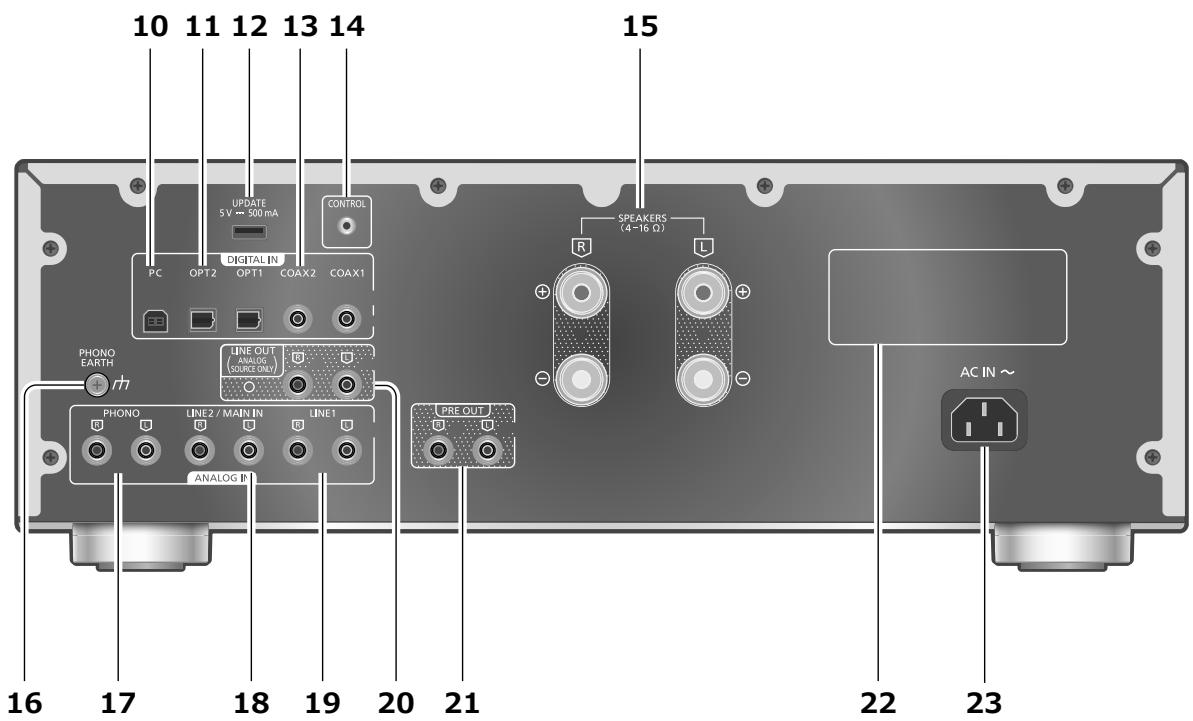

10 11 12 13 14 UPDATES 5V → 500 mA CONTROL PC OPT2 OPT1 COAX2 COAX1 PHONO EARTH LINE OUT (ANALOG) (SOURCE ONLY) PHONO LINE2 / MAIN IN LINE1 ANALOG IN PRE OUT SPEAKERS (4-16 Ω) R L AC IN ~ 16 17 18 19 20 21 22 23

10 USB-B-aansluiting

- Om een pc enz., aan te sluiten. (⇒ 15)

11 Aansluitingen voor optische digitale invoer (OPT1/OPT2) (⇒ 14)

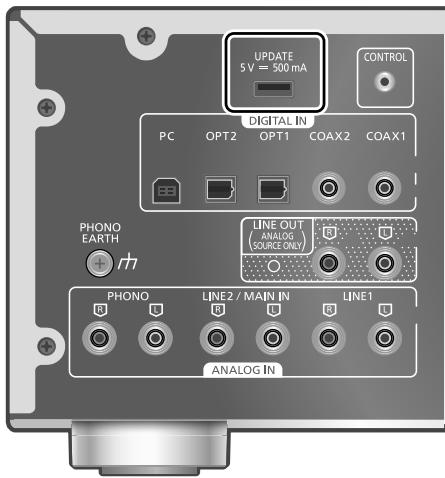

12 UPDATE-aansluiting (USB-A) (DC 5 V == 500 mA) ( 25)

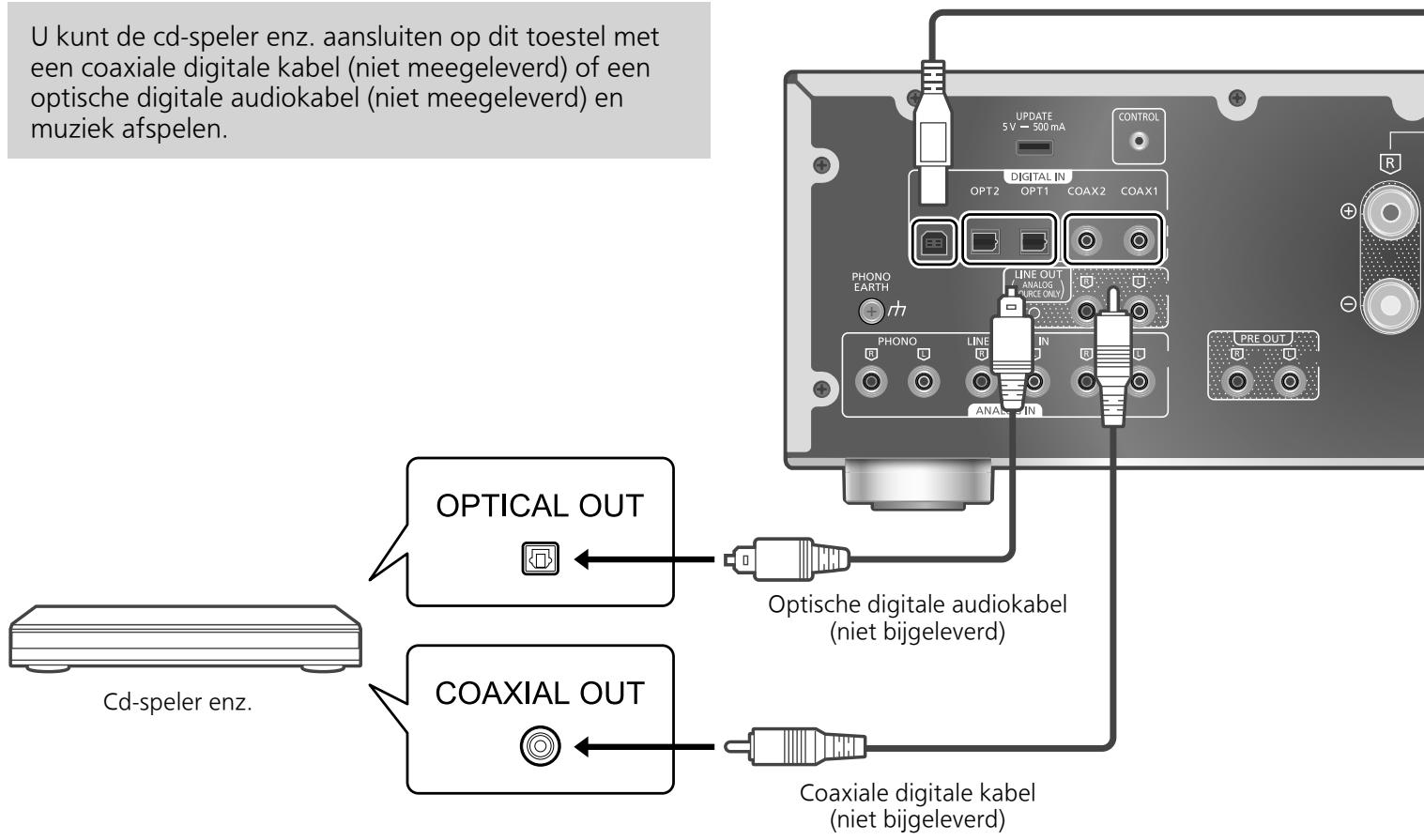

13 Aansluitingen voor coaxiale digitale invoer (COAX1/COAX2) (⇒ 14)

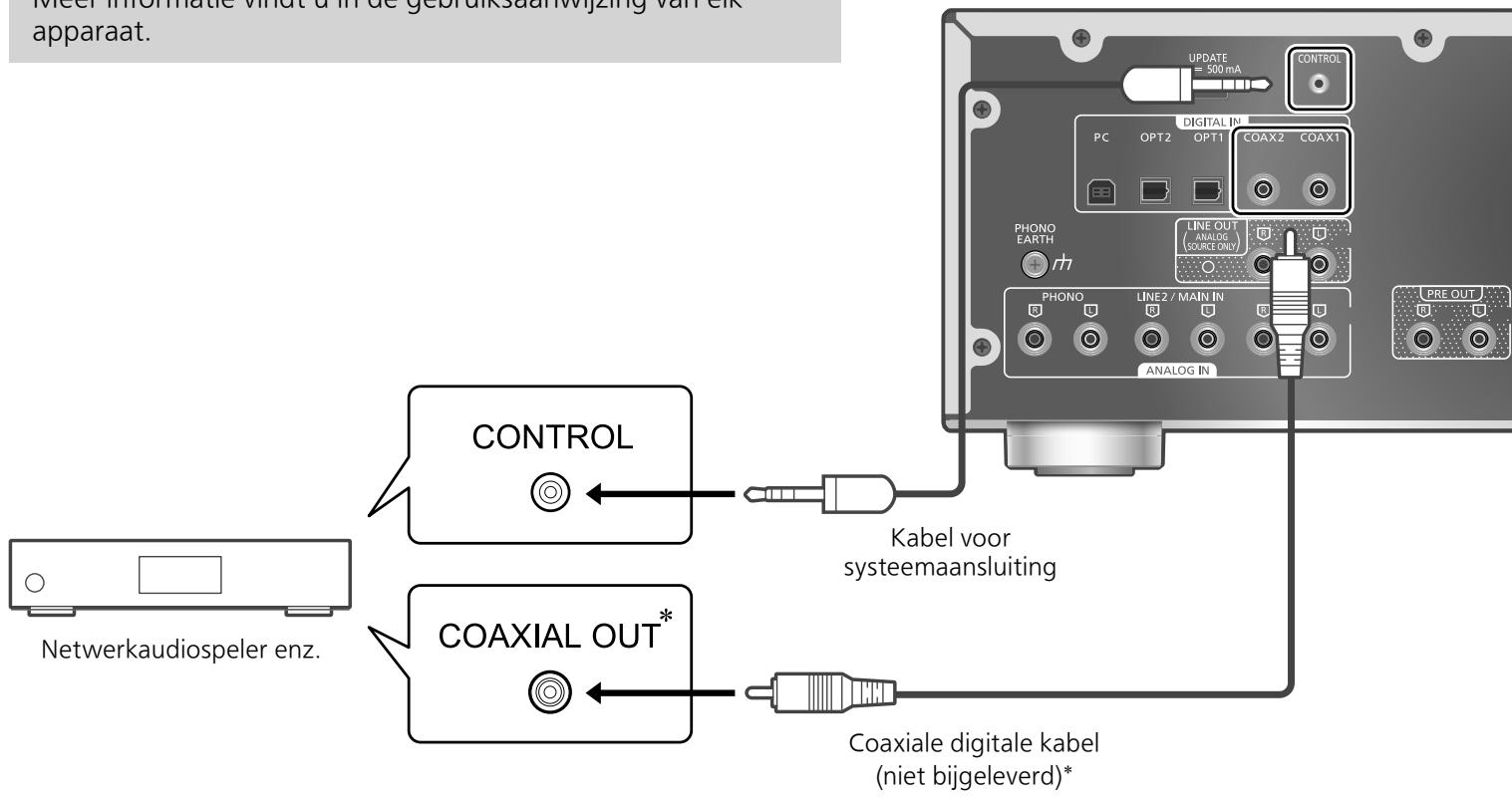

14 Systeemaansluiting (CONTROL) (⇒ 26)

15 Aansluitingen voor luidsprekeruitgang (⇒ 12)

16 PHONO EARTH-aansluiting (⇒ 16)

- Om de aarddraad van een draaitafel aan te sluiten.

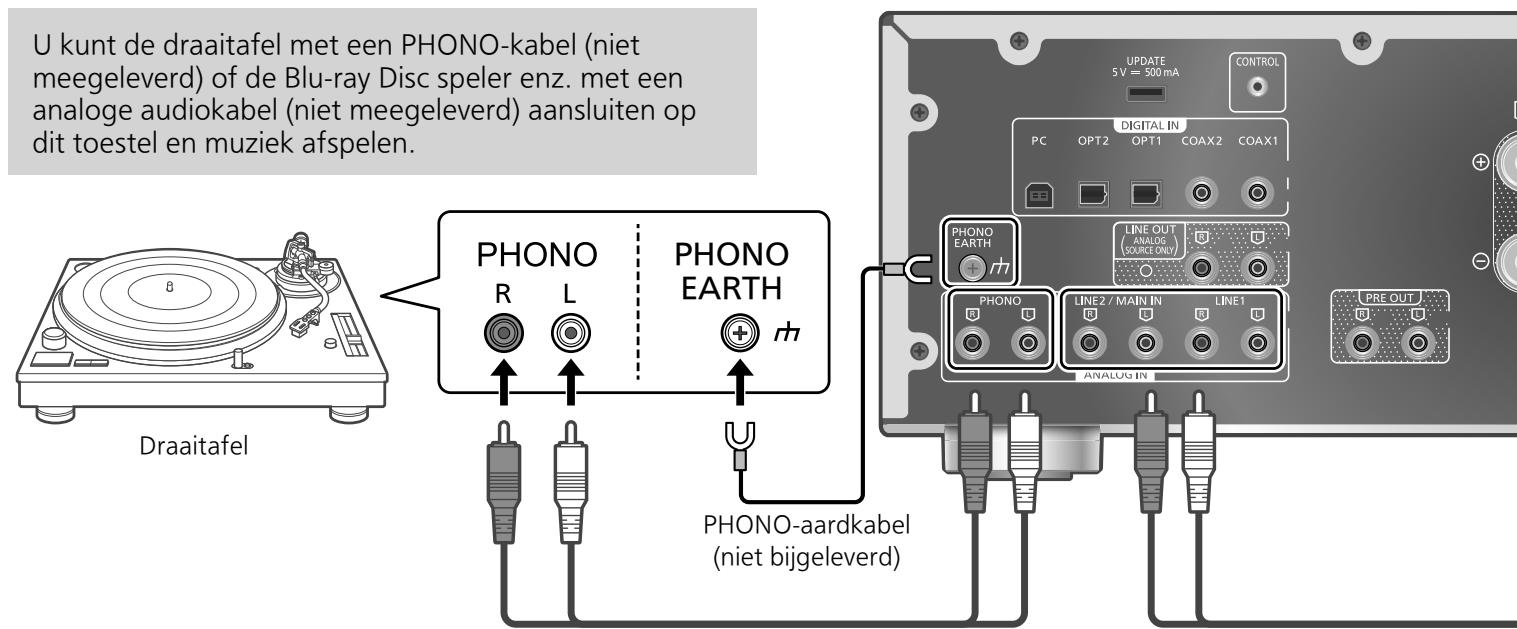

17 Aansluitingen voor analoge audio-invoer (PHONO) (⇒ 16)

- Gebruik een kabel die korter is dan 3 m.

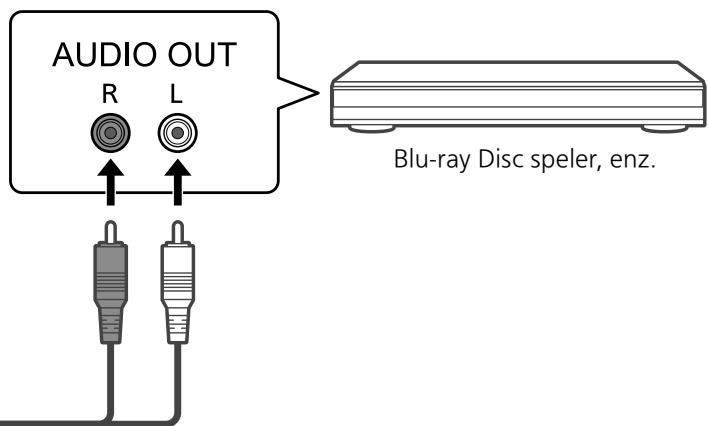

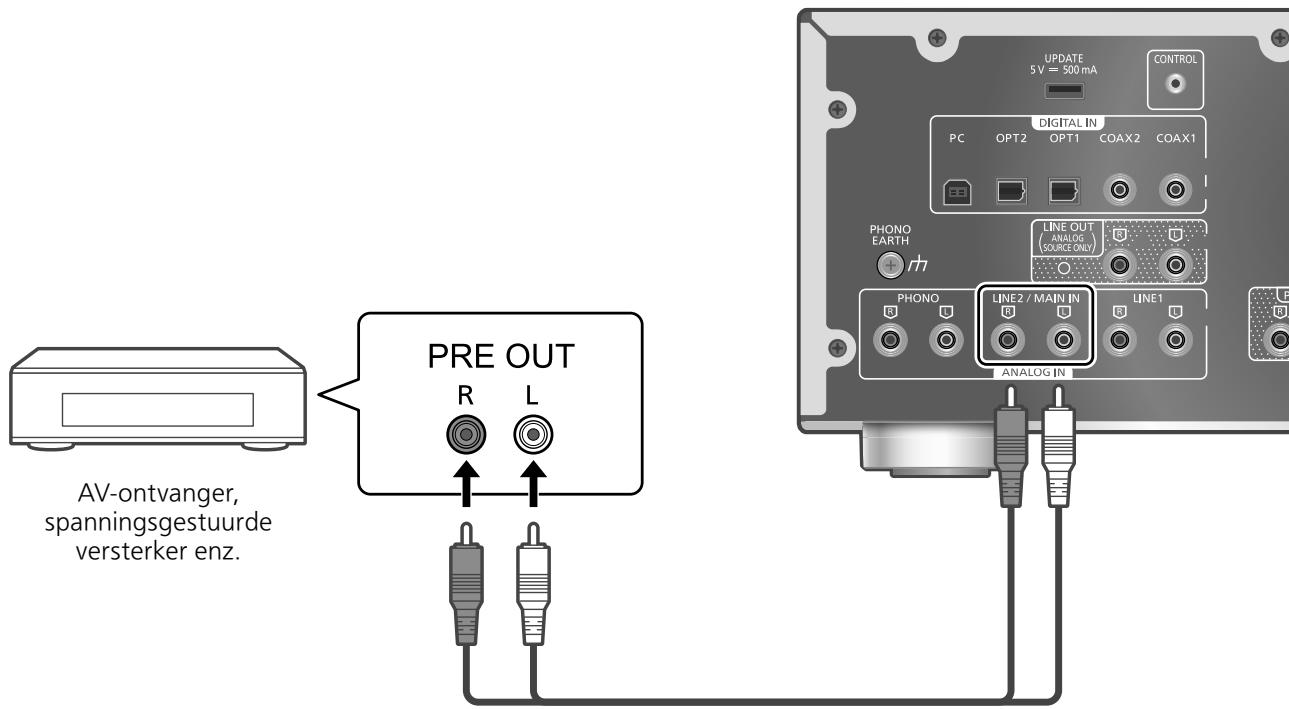

18 Aansluitingen voor analoge audio-invoer (LINE2/MAIN IN)

- Deze ingangsaansluitingen worden gecombineerd met LINE2 en MAIN IN. Wijzig de functie volgens de aangesloten apparatuur. (⇒ 17, 18)

19 Aansluitingen voor analoge audio-invoer (LINE1) (⇒ 16)

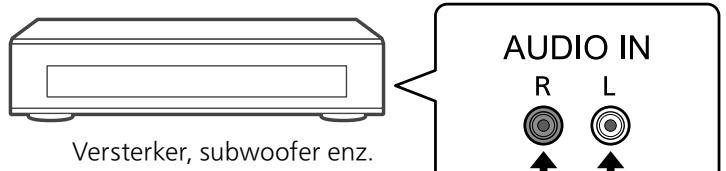

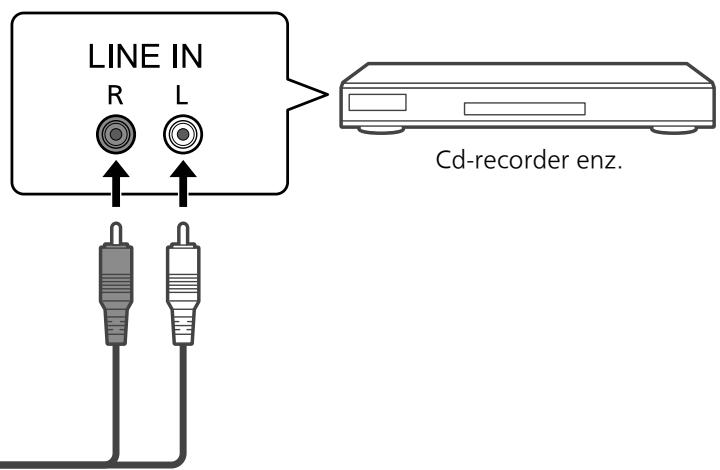

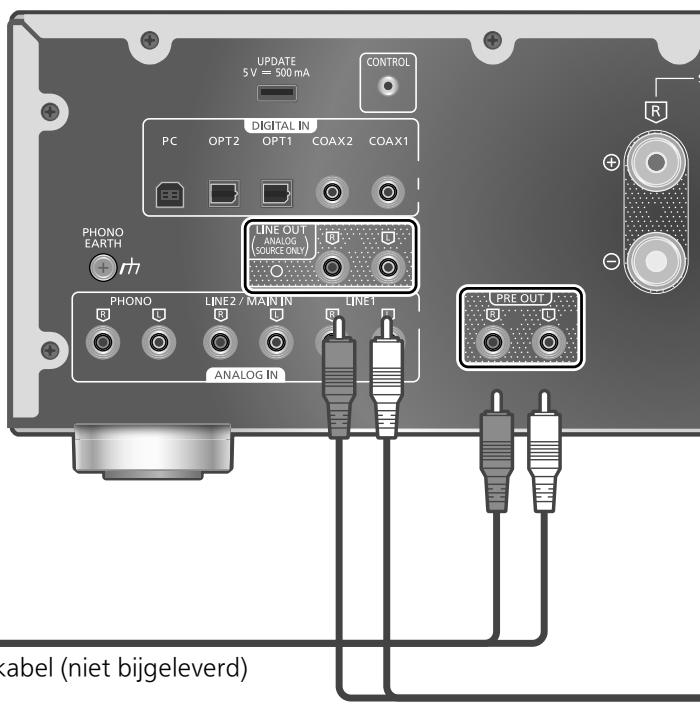

20 Aansluitingen voor analoge audio-uitvoer (LINE OUT) (⇒ 21)

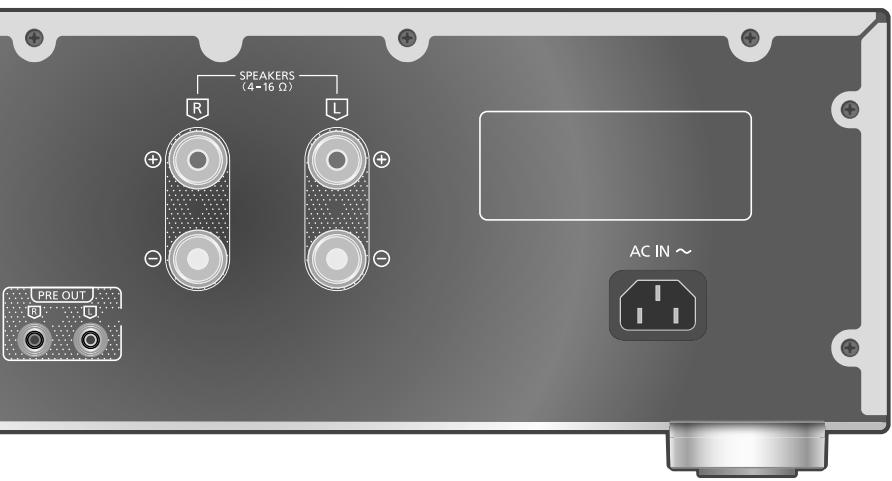

21 Aansluitingen voor analoge audio-uitvoer (PRE OUT) (⇒ 20)

22 Markering voor productidentificatie • Het modelnummer staat vermeld.

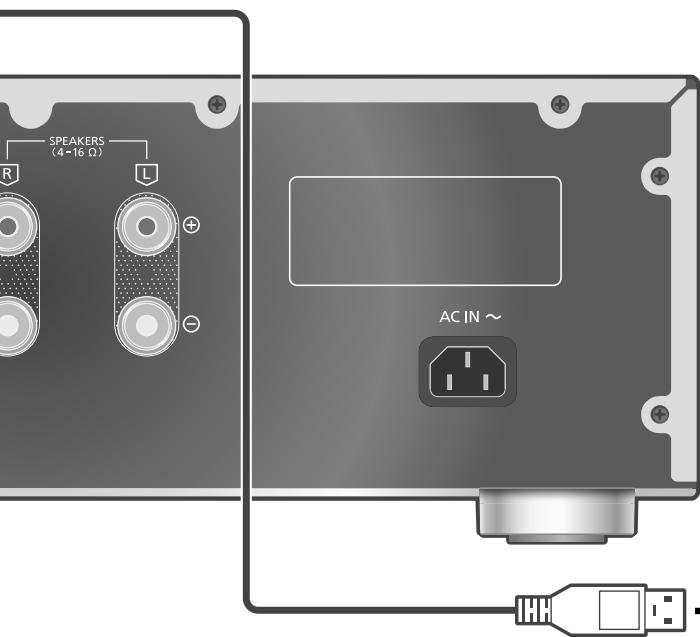

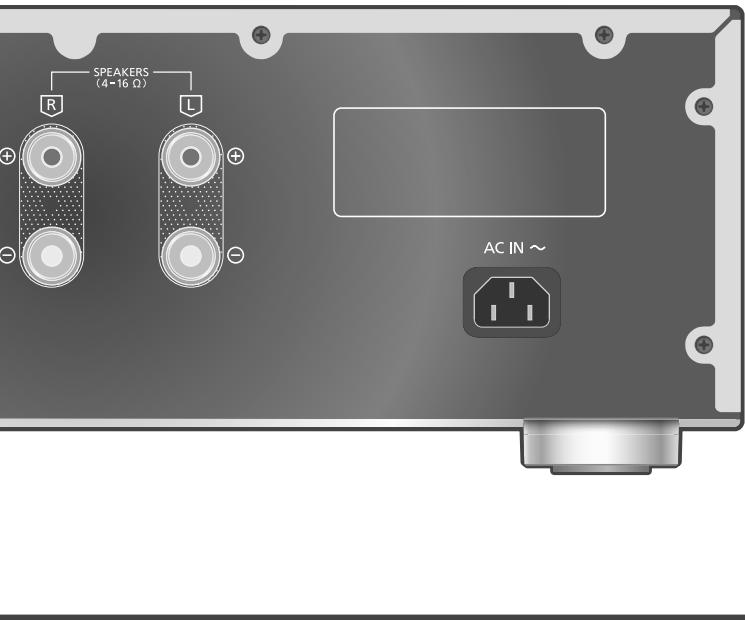

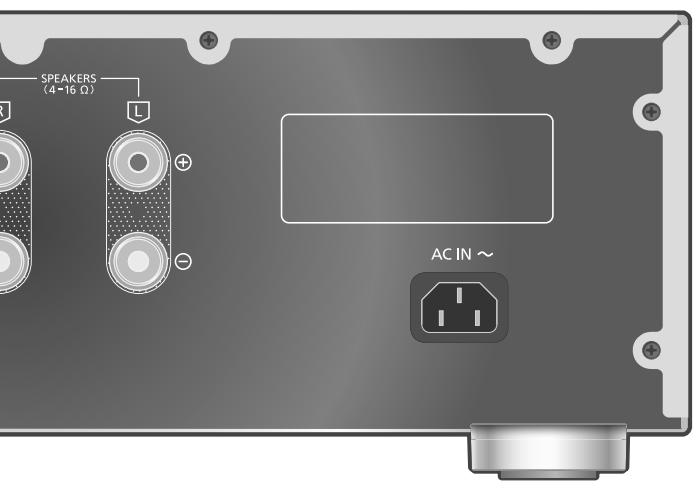

23 AC IN-aansluiting ( ) ( 13)

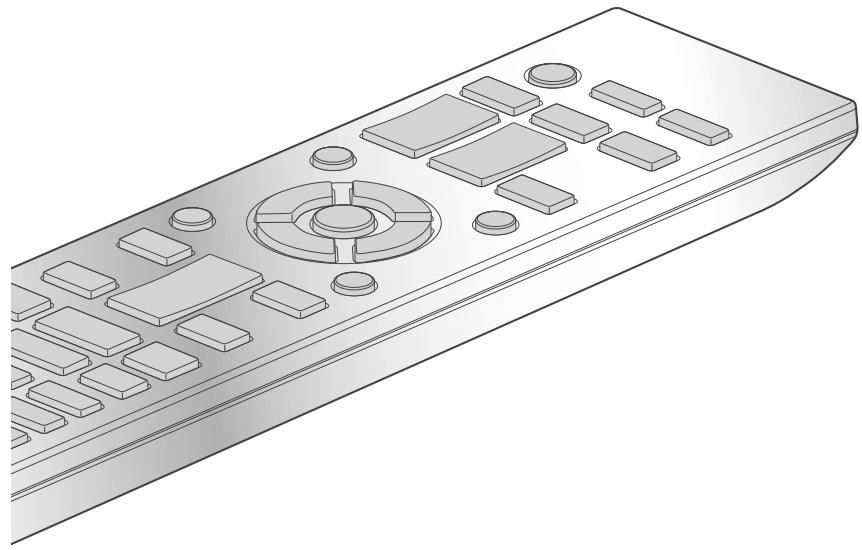

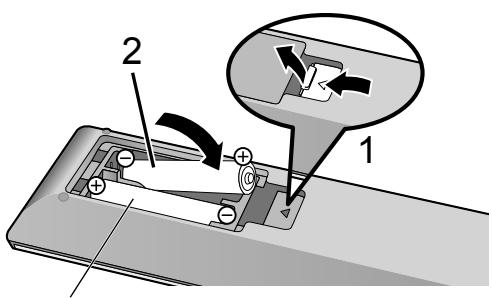

De afstandsbediening gebruiken

1 2

• Plaats de batterij op een wijze dat de polen (⊕ en ⊖) samenvallen met die in de afstandsbediening.
• Richt deze naar de signaalsensor voor de afstandsbediening op dit toestel. (⇒ 08)
• Bewaar de batterijen buiten het bereik van kinderen om inslikken ervan te voorkomen.

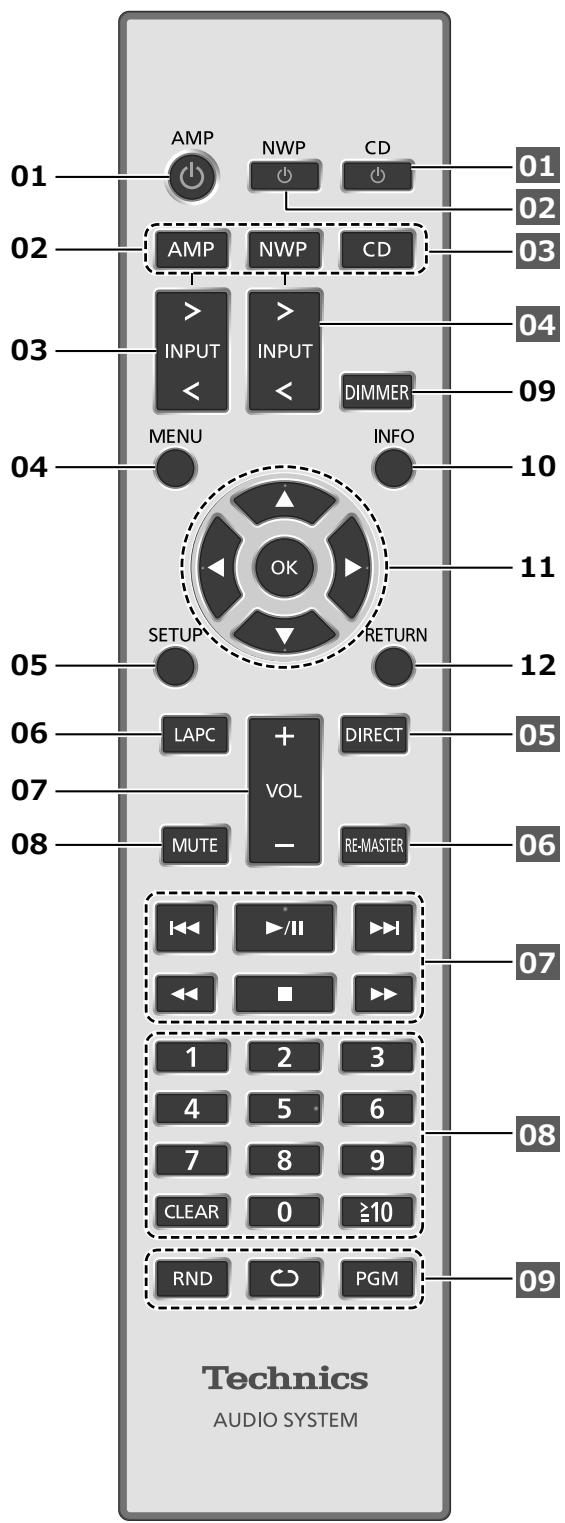

01 AMP NWP CD 01 02 03 02 AMP NWP CD 03 INPUT > > INPUT > > > > > > > > > > > 04 09 MENU INFO 10 SETUP OK RETURN 11 12 05 LAPC + VOL DIRECT 07 MUTE - RE-MASTER 06 1 2 3 08 RND PGM Technics AUDIO SYSTEM

01 [AMP ⏻]: Knop Stand-by/Aan

- Druk hierop om het toestel van aan- naar stand-bymodus te schakelen of omgekeerd. In de stand-bymodus verbruikt het toestel nog steeds een kleine hoeveelheid stroom.

02 [AMP]/[NWP]/[CD]:

Selecteer het te bedienen toestel

03 [>INPUT<]: Schakel tussen invoerbronnen

( 14, 15, 16, 17, 18)

04 [MENU]: Ga naar het menu (⇒ 16, 17, 18, 19)*

05 [SETUP]: Naar het instellingenmenu gaan (⇒ 22)*

06 [LAPC]: Meet het uitvoersignaal van de versterker wanneer luidsprekers worden aangesloten en corrigeer de uitvoer (⇒ 24)

07 [+VOL-]: Regelt het volume

- -- dB (min.), -88,0 dB tot 0 dB (max.)

08 [MUTE]: Zet het geluid uit

- Druk opnieuw op [MUTE] om te annuleren. "MUTE" wordt ook geannuleerd wanneer u het volume aanpast met dit toestel of wanneer u het toestel in stand-by zet.

09 [DIMMER]: Regel de helderheid van het licht van de piekverbruikmeter, het scherm enz.

• Wanneer het scherm is uitgeschakeld, licht het lampje slechts enkele seconden op wanneer u dit toestel bedient. Voordat het scherm wordt uitgeschakeld, wordt "Display Off" enkele seconden weergegeven.
• Druk herhaaldelijk om de helderheid aan te passen.
• De piekverbruikmeter werkt niet als het licht uitgeschakeld is.

10 [INFO]: Informatie over het af te spelen materiaal bekijken*

- Druk op deze knop om de bemonsteringsfrequentie en andere informatie te bekijken. (De informatie varieert afhankelijk van de invoerbron.)

11 [▲], [▼], [◀], [▶]/[OK]: Selectie/OK*

12 [RETURN]: Keert terug naar de vorige weergave*

*: Druk eerst op [AMP] om dit toestel te bedienen. (Het is mogelijk dat de afstandsbediening werkt voor andere Technics-toestellen en niet voor dit toestel wanneer u op [NWP] of [CD] drukt.)

■ Knoppen die werken voor Technics-apparaten die de systeembedieningsfunctie ondersteunen

De afstandsbediening van dit toestel werkt ook voor Technics-apparaten die de systeembedieningsfunctie ondersteunen (geïntegreerde stereoversterker enz.). Raadpleeg de gebruikshandleiding van elk toestel voor meer informatie.

01 [⏻] Stand-by/aan-schakelaar voor de compact disc-speler

02 [ ⏻ ] Stand-by/aan-schakelaar voor de netwerkaudiospeler
03 Selecteer het te bedienen toestel
04 Selecteer de invoerbron van de netwerkaudiospeler
05 Schakelt Directe mode in/uit
06 Schakelt Re-master in/uit
07 Toetsen voor de bediening van het afspelen
08 Cijfertoetsen enz.
09 Toetsen voor de bediening van het afspelen

Modus van de afstandsbediening

Als andere apparatuur op de bijgeleverde afstandsbediening reageert, verander dan de modus van de afstandsbediening.

- De standaardfabrieksinstelling is "Mode 1".

1 Druk op [AMP].
2 Druk op [SETUP].
3 Druk herhaaldelijk op [▲], [▼] om "Remote Control" te selecteren en druk vervolgens op [OK].

- De huidige modus van de afstandsbediening van dit toestel wordt gedurende enkele seconden weergegeven.

4 Wanneer "Set Mode 1/2" wordt weergegeven, wijzig dan de modus van de afstandsbediening.

Om "Mode 1" in te stellen: Houd [OK] en [1] gedurende ten minste vier seconden ingedrukt. Om "Mode 2" in te stellen: Houd [OK] en [2] gedurende ten minste vier seconden ingedrukt.

5 Richt de afstandsbediening naar dit toestel en houd [OK] gedurende ten minste vier seconden ingedrukt.

- Als de modus van de afstandsbediening veranderd wordt, zal de nieuwe modus enkele seconden op het display weergegeven worden.

■ Wanneer "Remote 1" of "Remote 2" wordt weergegeven

Wanneer "Remote 1" of "Remote 2" wordt weergegeven, zijn de afstandsbedieningsmodi van dit toestel en van de afstandsbediening verschillend. Voer de bovenstaande stap 4 uit.

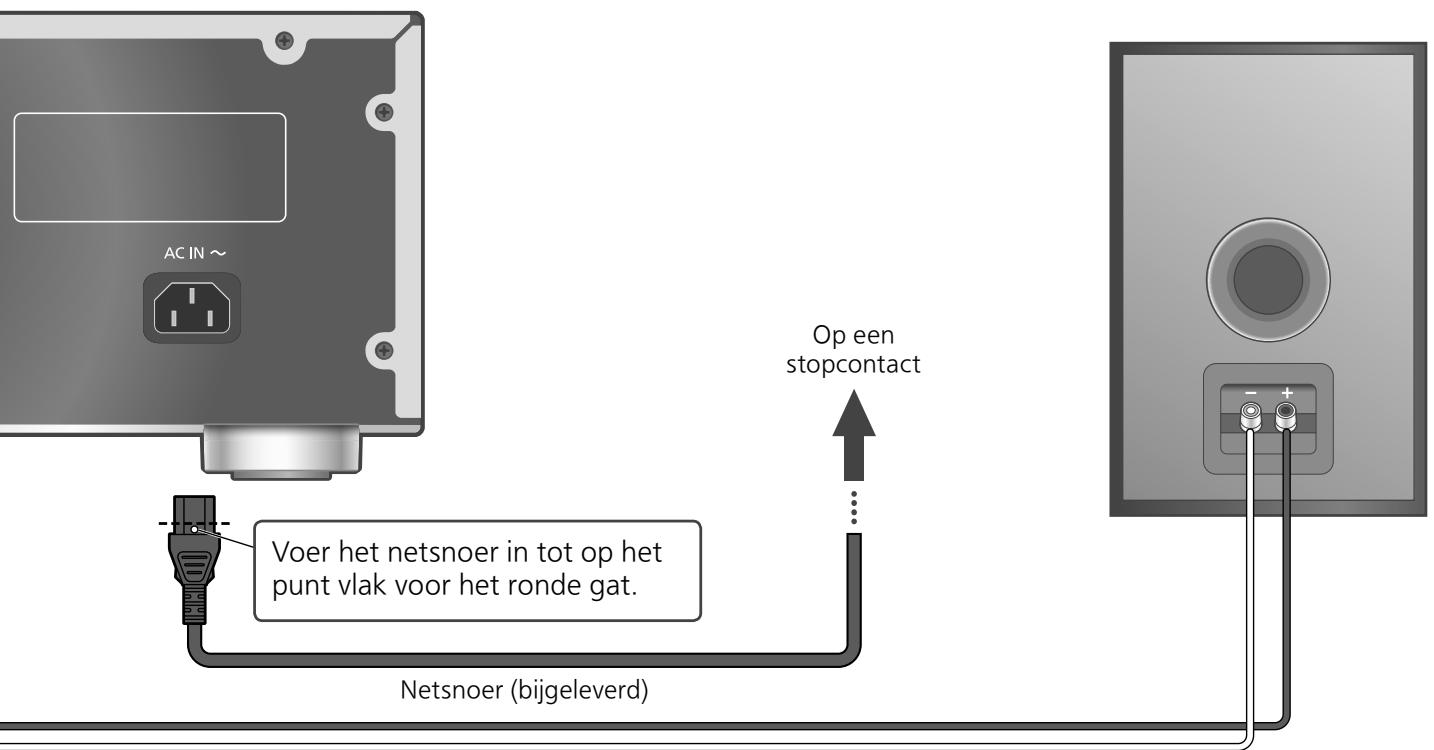

• Gebruik alleen het meegeleverde netsnoer.
• Steek de stekker van de aan te sluiten kabels volledig naar binnen.
• Buig de kabels niet om bij scherpe hoeken.
• Dit toestel kan het uitvoersignaal van de versterker en de uitvoer corrigeren voor de optimale afstelling van de luidsprekeruitgang. (⇒ 24)
• Om de audio-uitvoer van de luidsprekers te optimaliseren, kunt u het uitvoersignaal van de versterker meten en de uitvoer ervan corrigeren wanneer de luidsprekers aangesloten zijn. (⇒ 24)

UPDATE 5V = 500 mA CONTROL DIGITAL IN PC OPT2 OPT1 COAX2 COAX1 LINE OUT (ANALOG SOURCE ONLY) PHONO EARTH m PHONO LINE2 / MAIN IN LINE1 ANALOG IN PRE OUT SPEAKERS (4+16 Ω) R L

Luidsprekerkabel (niet bijgeleverd)

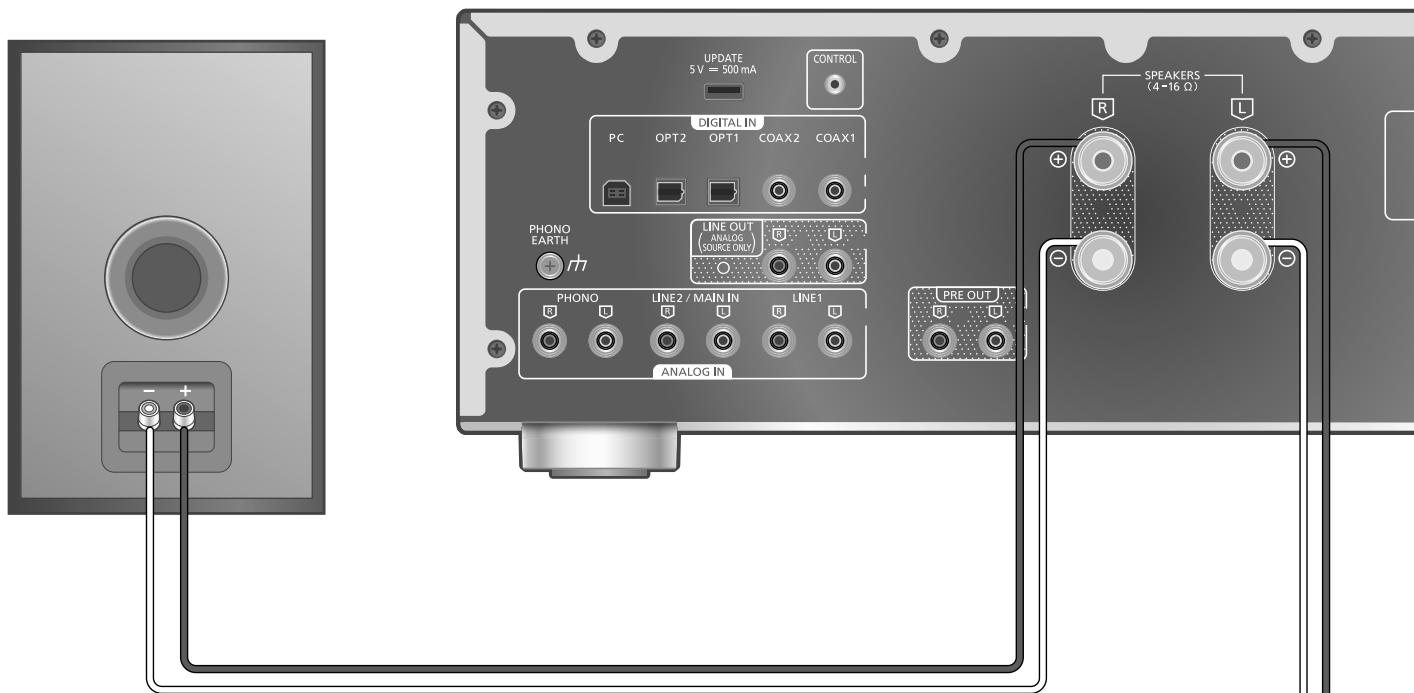

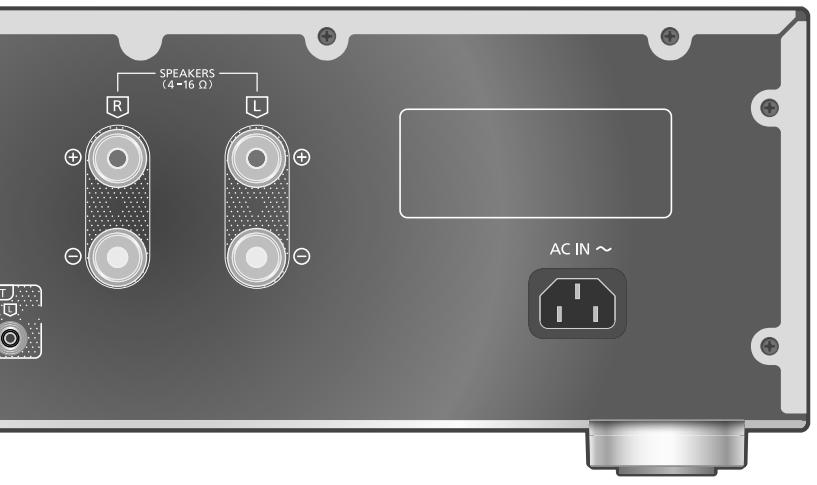

Luidsprekeraansluiting

1 Draai aan de knoppen om ze los te zetten en steek de kerndraden in de gaten.
2 Draai de knoppen vast.

Opmerking

• Als de verbindingen tot stand gebracht zijn, trek dan een beetje aan de luidsprekerkabels om te controleren of ze stevig aangesloten zijn.
• Zorg ervoor dat de polen van de luidsprekerkabels niet gekruist (kortsluiting) of verwisseld worden want hierdoor kan de versterker beschadigd raken.

NIET DOEN

• Bedraad de polen (+/-) van de aansluitklemmen op correcte wijze. Doet u dat niet dan kan dit negatieve gevolgen voor de stereo-effecten hebben of een slechte werking veroorzaken.
• Raadpleeg voor details de gebruiksaanwijzing van de luidsprekers.
• Hoewel de vorkplug (A: 16 mm of minder, B: 8 mm of meer) aangesloten kan worden, is het mogelijk dat sommige plugs niet aangesloten kunnen worden, afhankelijk van de vorm van de plug.

AC IN ~ Voer het netsnoer in tot op het punt vlak voor het ronde gat. Netsnoer (bijgeleverd) Op een stopcontact ...

Luidsprekerkabel (niet bijgeleverd)

Netsnoeraansluiting

Sluit aan nadat alle andere aansluitingen zijn gemaakt.

Opmerking

- Dit toestel verbruikt een kleine hoeveelheid stroom (⇒ 31) zelfs wanneer het toestel in stand-bymodus staat. Verwijder de stekker uit het stopcontact als u het toestel langdurig niet gebruikt. Plaats het toestel op een plaats waar het gemakkelijk kan worden verwijderd.

Correctie voor luidsprekeruitgang (LAPC)

U kunt optimaal afstellen volgens uw eigen luidsprekers. (⇒ 24)

Gebruik van het apparaat voor digitale audio-uitvoer

U kunt de cd-speler enz. aansluiten op dit toestel met een coaxiale digitale kabel (niet meegeleverd) of een optische digitale audiokabel (niet meegeleverd) en muziek afspelen.

U kunt de cd-speler enz. aansluiten op dit toestel met een coaxiale digitale kabel (niet meegeleverd) of een optische digitale audiokabel (niet meegeleverd) en muziek afspelen. OPTICAL OUT Optische digitale audiokabel (niet bijgeleverd) Coaxial OUT Coaxiale digitale kabel (niet bijgeleverd)

Gebruik van de coaxiale digitale kabel

1 Koppel het netsnoer los.
2 Verbind dit toestel met een cd-speler enz.
3 Sluit het netsnoer aan op dit toestel. (⇒ 13)
4 Druk op [AMP ⏻] om dit toestel in te schakelen.
5 Druk meermaals op [>INPUT<] om "COAX1" of "COAX2" te selecteren.
- U kunt de invoerbron ook selecteren door aan de invoerselectieknop op het toestel te draaien.
6 Start het afspelen op het verbonden apparaat.

Opmerking

- De aansluitingen voor digitale audio-invoer van dit toestel kunnen alleen de volgende lineaire PCM-signalen detecteren. Meer informatie vindt u in de gebruiksaanwijzing van het aangesloten apparaat.

-Bemonsteringsfrequentie: Coaxiale digitale invoer 32/44,1/48/88,2/96/176,4/192 kHz Optische digitale invoer 32/44,1/48/88,2/96 kHz -Aantal kwantisatiebits: 16/24 bit

Gebruik van de optische digitale audiokabel

1 Koppel het netsnoer los.
2 Verbind dit toestel met een cd-speler enz.
3 Sluit het netsnoer aan op dit toestel. (⇒ 13)
4 Druk op [AMP ⏻] om dit toestel in te schakelen.
5 Druk meermaals op [>INPUT<] om "OPT1" of "OPT2" te selecteren.
- U kunt de invoerbron ook selecteren door aan de invoerselectieknop op het toestel te draaien.
6 Start het afspelen op het verbonden apparaat.

USB 2.0-kabel (niet bijgeleverd)

U kunt de pc enz. of een ander toestel aansluiten op dit toestel met een USB 2.0-kabel (niet meegeleverd) en muziek afspelen.

Audiotoestel met USB-DAC-uitgang zoals ST-G30 enz.

■ Voorbereidingen

Verbinden met een pc

• Volg onderstaande stappen alvorens verbinding met een pc te maken.
• Raadpleeg het volgende voor de aanbevolen OS-versies voor uw pc (vanaf augustus 2021): -Windows 8.1, Windows 10
  -macOS 10.12, 10.13, 10.14, 10.15, 11.0, 11.1, 11.2, 11.3, 11.4

① Download en installeer het hiervoor bestemde USB-stuurprogramma op de computer. (Enkel voor Windows OS)

• Download de driver van onderstaande website en installeer deze. www.technics.com/support/

② Download en installeer de speciale app "Technics Audio Player" (gratis) op uw pc.

- Download de app van onderstaande website en installeer deze. www.technics.com/support/

Gebruik van een USB 2.0-kabel

1 Koppel het netsnoer los.
2 Verbind dit toestel met een pc enz.

3 Sluit het netsnoer aan op dit toestel. (⇒ 13)

4 Druk op [AMP ⏻] om dit toestel in te schakelen.

5 Druk verschillende keren op [>INPUT<] om "PC" te kiezen.

- U kunt de invoerbron ook selecteren door aan de invoerselectieknop op het toestel te draaien.

6 Start het afspelen met de speciale app "Technics Audio Player" op de aangesloten pc.

Opmerking

• Wanneer een audiotoestel met een USB-DAC-uitgang zoals ST-G30 enz. wordt aangesloten, moet u de bedieningsinstructies van het aangesloten toestel raadplegen.
• Raadpleeg "Specificaties" voor meer informatie over het ondersteunde formaat. (⇒ 31)
• Windows is een handelsmerk of een geregistreerd handelsmerk van Microsoft Corporation in de Verenigde Staten en andere landen.
  • macOS is een handelsmerk van Apple Inc.

U kunt de draaitafel met een PHONO-kabel (niet meegeleverd) of de Blu-ray Disc speler enz. met een analoge audiokabel (niet meegeleverd) aansluiten op dit toestel en muziek afspelen. PhONO R L PHONO EARTH PHONO-aardkabel (niet bijgeleverd) UPDTE 5 V = 500 mA CONTROL PC OPT2 OPT1 COAX2 COAX1 DIGITAL IN LINE OUT (SOURCE ONLY) PHONO ANALOG IN LINE2 / MAIN IN LINE1 PRE OUT

PHONO-kabel (niet bijgeleverd)

Gebruik van de PHONO-kabel/ analoge audiokabel

1 Koppel het netsnoer los.
2 Verbind dit toestel en een apparaat.
- PHONO-aansluitingen voor verbinding met de draaitafel ondersteunen cartridges van het type MM/MC.
3 Sluit het netsnoer aan op dit toestel. (⇒ 13)
4 Druk op [AMP ⏻] om dit toestel in te schakelen.
5 Druk meermaals op [>INPUT<] om "PHONO", "LINE1" of "LINE2" te selecteren.
- U kunt de invoerbron ook selecteren door aan de invoerselectieknop op het toestel te draaien.
- Stel dit in op "LINE2" (⇒ 17) wanneer "MAIN IN" wordt weergegeven als ingangsbron van dit toestel.

6 Start het afspelen op het verbonden apparaat.

Opmerking

• Wanneer u een draaitafel met een ingebouwde PHONO-equalizer aansluit, schakelt u de equalizer van de draaitafel uit of sluit de PHONO-kabel dan aan op de aansluitingen voor analoge audio-invoer (LINE1 of LINE2) van dit toestel.
• Wanneer u een draaitafel aansluit met een PHONO-aardkabel, moet u de PHONO-aardkabel aansluiten op de PHONO EARTH-aansluiting van dit toestel.

Het cartridgetype selecteren

Selecteer de instellingen (MM/MC) volgens het type cartridge van de aangesloten draaitafel.

1 Druk op [AMP].
2 Druk op [MENU].
3 Druk herhaaldelijk op [▲], [▼] om "MM/MC" te selecteren en druk vervolgens op [OK].
4 Druk op [▲], [▼] om "MM"/"MC" te selecteren en druk vervolgens op [OK].

Geluidsvervorming minimaliseren

Als er geluidsvervorming optreedt bij het gebruik van de analoge audio-ingangen, dan kan de geluidskwaliteit mogelijk worden verbeterd door de demper in te stellen.

- De standaardfabrieksinstelling is "Off".

1 Druk op [AMP].
2 Druk op [MENU].
3 Druk herhaaldelijk op [▲], [▼] om "Attenuator" te selecteren en druk vervolgens op [OK].
4 Druk op [▲], [▼] om een waarde te selecteren en druk vervolgens op [OK].
- "Attenuator"-instellingen kunnen afzonderlijk worden opgeslagen voor "MM" en "MC".

Analoge audiokabel (niet bijgeleverd)

Voer het audiosignaal van de PRE OUT/ LINE OUT-aansluitingen niet in op de analoge audio-ingangen van dit toestel. Dit kan immers leiden tot een defect.

AUDIO OUT R L Blu-ray Disc speler, enz.

Laagfrequente ruis minimaliseren

Hiermee wordt de laagfrequente ruis geminimaliseerd die wordt veroorzaakt door de kromming van de plaat.

- De standaardfabrieksinstelling is "Off".

1 Druk op [AMP].
2 Druk op [MENU].
3 Druk herhaaldelijk op [▲], [▼] om "Subsonic Filter" te selecteren en druk vervolgens op [OK].
4 Druk op [▲], [▼] om "On" te selecteren en druk vervolgens op [OK].

Een fase van een plaat inschakelen om af te spelen

Wordt ingesteld om de geïnverteerde fase-audio af te spelen en te beluisteren.

- De standaardfabrieksinstelling is "Normal".

1 Druk op [AMP].
2 Druk op [MENU].
3 Druk herhaaldelijk op [▲], [▼] om "Phase" te selecteren en druk vervolgens op [OK].
4 Druk op [▲], [▼] om "Normal"/"Invert" te selecteren en druk vervolgens op [OK].

• Wanneer "Invert" wordt ingesteld, wordt de ingangsbron op het display weergegeven in een geïnverteerde kleur.
• Deze functie is niet beschikbaar voor het audiouitgangssignaal uit de LINE OUT-aansluitingen.

Bij aansluiting op "LINE2"

Analoge audio-invoer (LINE2/MAIN IN) hebben beide LINE2- en MAIN IN-functies. Wanneer het toestel niet als hoofdversterker wordt gebruikt, schakelt u de ingangsinstelling van dit apparaat over naar "LINE2".

- De standaardfabrieksinstelling is "LINE2".

1 Druk op [AMP].
2 Druk verschillende keren op [>INPUT<] om "MAIN IN" te kiezen.
3 Druk op [MENU].
4 Druk herhaaldelijk op [▲], [▼] om "Input Mode" te selecteren en druk vervolgens op [OK].
5 Druk herhaaldelijk op [▲], [▼] om "LINE2" te selecteren en druk vervolgens op [OK].
6 Controleer het weergegeven bericht en druk op [OK].

- Het ingestelde volumeniveau na de overschakeling naar "LINE2" wordt weergegeven. Controleer het volume en pas het aan. Druk vervolgens op [OK].

7 Druk op [▲], [▼] om "Yes" te selecteren en druk vervolgens op [OK].

U kunt de AV-ontvanger, de spanningsgestuurde versterker enz. op dit toestel aansluiten met een analoge audiokabel (niet meegeleverd) en het toestel gebruiken als versterker.

AV-ontvanger, spanningsgestuurde versterker enz. PRE OUT R L UPDTE 5V = 500mA CONTROL DIGITAL IN PC OPT2 OPT1 COAX2 COAX1 PHONO EARTH LINE OUT ANALOG SOURCE ONLY PHONO LINE2 / MAIN IN LINE1 ANALOG IN

Analoge audiokabel (niet bijgeleverd)

Stel het volume van de AV-ontvanger, spanningsgestuurde versterker enz. in op het minimum voordat u die aansluit. De volumeregeling op dit toestel is uitgeschakeld wanneer u het gebruikt als versterker. Pas het volume beetje bij beetje aan met het aangesloten toestel. Voer het audiosignaal van de PRE OUT/ LINE OUT-aansluitingen niet in op de MAIN IN-aansluitingen van dit toestel. Dit kan immers leiden tot een defect.

Gebruik van de analoge audiokabel

1 Koppel het netsnoer los.
2 Sluit dit toestel en de AV-ontvanger, spanningsgestuurde versterker enz. aan na het minimaliseren van het volume van het toestel.
3 Sluit het netsnoer aan op dit toestel. (⇒ 13)
4 Druk op [AMP ⏻] om dit toestel in te schakelen.
5 Druk verschillende keren op [>INPUT<] om "LINE2" te kiezen.

- U kunt de invoerbron ook selecteren door aan de invoerselectieknop op het toestel te draaien.

6 Druk op [AMP].

7 Druk op [MENU].

8 Druk herhaaldelijk op [▲], [▼] om "Input Mode" te selecteren en druk vervolgens op [OK].

9 Druk op [▲], [▼] om "MAIN IN" te selecteren en druk op [OK].
10 Controleer het weergegeven bericht en druk op [OK].
11 Druk op [▲], [▼] om "Yes" te selecteren en druk vervolgens op [OK].
12 Start het afspelen op het verbonden apparaat.

Opmerking

• Het is niet mogelijk om het volume en de geluidskwaliteit ("Tone Control", enz.) te regelen met dit toestel.
• Er komt geen geluid uit de hoofdtelefoonaansluiting en de PRE OUT-aansluitingen.
• Selecteer "LINE2" wanneer u dit toestel niet gebruikt als versterker. (⇒ 17)
• Wanneer de invoerbron is overgeschakeld naar "LINE2" of een andere bron via "MAIN IN" en het huidige volume hoger is dan het voorgaande niveau, wordt het volume automatisch bijgesteld.

Geluidsvervorming minimaliseren

Als er geluidsvervorming optreedt, kan de geluidskwaliteit mogelijk worden verbeterd door de demper in te stellen op "On".

- De standaardfabrieksinstelling is "Off".

1 Druk op [AMP].
2 Druk op [MENU].
3 Druk herhaaldelijk op [▲], [▼] om "Attenuator" te selecteren en druk vervolgens op [OK].
4 Druk op [▲], [▼] om "On" te selecteren en druk vervolgens op [OK].

U kunt de versterker, subwoofer enz. aansluiten met een analoge audiokabel (niet bijgeleverd) om de analoge audiosignalen uit te voeren.

Versterker, subwoofer enz. AUDIO IN R L

UPDATE 5 V = 500 mA CONTROL PC OPT2 DIGITAL IN OPT1 COAX2 COAX1 PHONO EARTH rH LINE OUT ANALOG / (SOURCE ONLY) PHONO LINE2 / MAIN IN R LINE 1 ANALOG IN PRE OUT R label (niet bijgeleverd)

Analoge audiokabel (niet bijgeleverd)

Voer het audiosignaal van de PRE OUT/ LINE OUT-aansluitingen niet in op de analoge audio-ingangen van dit toestel. Dit kan immers leiden tot een defect.

Gebruik van de analoge audiokabel

1 Koppel het netsnoer los.
2 Sluit dit toestel en een versterker, subwoofer enz. aan.
3 Sluit het netsnoer aan op dit toestel. (⇒ 13)
4 Druk op [AMP ⏻] om dit toestel in te schakelen.

Opmerking

• Meer informatie vindt u in de gebruiksaanwijzing van het aangesloten apparaat.
• Er komt geen geluid uit de PRE OUT-aansluitingen wanneer dit toestel wordt gebruikt als hoofdversterker. (⇒ 18)

De audio-uitgang instellen (PRE OUT)

U kunt de audio-uitgang van de luidsprekeruitgangen en de PRE OUT-aansluitingen instellen.

1 Druk op [AMP].
2 Druk op [SETUP].
3 Druk herhaaldelijk op [▲], [▼] om "PRE OUT" te selecteren en druk vervolgens op [OK].
4 Druk op [▲], [▼] om de uitgangsinstelling te selecteren en druk vervolgens op [OK].
- De standaardfabrieksinstelling is "Off".
- Niet beschikbaar wanneer dit toestel als versterker wordt gebruikt. (⇒ 18)

On:

Het geluid wordt uitgevoerd via de luidsprekeruitgangen en de PRE OUT-aansluitingen.

On (Speaker:Off):

Er komt geen geluid uit de luidsprekeruitgangen. Het geluid wordt uitgevoerd via de PRE OUT-aansluitingen.

Off:

Er komt geen geluid uit de PRE OUT-aansluitingen. Het geluid komt uit de luidsprekeruitgangen.

Opmerking

• Het wordt aangeraden om in te stellen op "On (Speaker:Off)" (nominale uitgang: 1 V) wanneer u een eindversterker aansluit.
• Instellen op "Off" wanneer de uitvoercorrectiefunctie wordt gebruikt voor de aangesloten luidsprekers, omdat de correctiefunctie (LAPC) van invloed is op de audio-uitvoer van de PRE OUT-aansluiting. (⇒ 24)

U kunt de cd-recorder enz. aansluiten met een analoge audiokabel (niet bijgeleverd) aansluiten om analoge audiosignalen van dit toestel uit te voeren (LINE1/ LINE2/PHONO).

Analoge audiokabel (niet bijgeleverd)

Voer het audiosignaal van de PRE OUT/ LINE OUT-aansluitingen niet in op de analoge audio-ingangen van dit toestel. Dit kan immers leiden tot een defect.

Gebruik van de analoge audiokabel

1 Koppel het netsnoer los.
2 Verbind dit toestel met een cd-recorder enz.
3 Sluit het netsnoer aan op dit toestel. (⇒ 13)
4 Druk op [AMP ⏻] om dit toestel in te schakelen.

Opmerking

• Wanneer een digitaal audiosignaal (COAX1/ COAX2/OPT1/OPT2/PC) wordt geselecteerd als ingangsbron van dit toestel, worden analoge audiosignalen (LINE1) uitgevoerd.
• Wanneer de ingangsbron wordt gewijzigd, kan de audio van het uitgangssignaal hakkelend klinken.

De geluidseffecten en andere instellingen kunnen worden ingesteld.

1 Druk op [AMP].
2 Druk op [SETUP].
3 Druk herhaaldelijk op [▲], [▼] om het menu te selecteren en druk vervolgens op [OK].
4 Druk op [▲], [▼], [◀], [▶] om de gewenste parameter of waarde te selecteren en druk vervolgens op [OK].

U kunt de toon van dit toestel aanpassen. Elk toonbereik (BASS/MID/TREBLE) kan worden aangepast.

• Selecteer "On (adjustment)" om deze functie in te schakelen.
• Het geluid wordt tijdelijk gedempt wanneer "On (adjustment)" / "Off" wordt geschakeld.
• leder niveau kan afgesteld worden tussen "-10" en "+10".
• "TONE" wordt weergegeven na de instelling.
• Wanneer een ondersteunend systeem van het Technics-toestel (netwerkaudiospeler enz.) wordt aangesloten op dit toestel, is het mogelijk dat de geluidsregeling van het aangesloten toestel prioriteit krijgt boven dit toestel. Pas het geluid aan met het aangesloten toestel.
• Niet beschikbaar wanneer dit toestel als versterker wordt gebruikt (⇒ 18). Regel het geluid met de AV-ontvanger, de spanningsgestuurde versterker enz.

De balans van de luidsprekers regelen "Balance L/R"

Hiermee wordt de balans van de uitvoer van de linker en rechter luidsprekers geregeld.

• Ieder niveau kan afgesteld worden tussen 18 dB (L) en 18 dB (R).
• De audio-uitvoer van de aangesloten hoofdtelefoon en de PRE OUT-uitgangen kunnen ook worden geregeld.
• Deze instelling is uitgeschakeld terwijl dit toestel als versterker wordt gebruikt (⇒ 18). Pas de instelling aan met het aangesloten toestel.

De volumedemper regelen "VOLUME Attenuator"

Stel dit in op "On (-20dB)" als u wilt dat de demper de volumeregeling vlotter kan doen verlopen bij een laag volume.

• De standaardfabrieksinstelling is "Off".
• "ATT" wordt weergegeven en het volumeniveau wordt weergegeven als -20 dB na instelling. (Volumebereik: - dB (min), -98,0 dB tot -20,0 dB (max))
• Niet beschikbaar wanneer dit toestel als versterker wordt gebruikt (⇒ 18). Regel het geluid met de AV-ontvanger, de spanningsgestuurde versterker enz.

PHONES VOLUME MAX INPUT SELECTOR

De functie Automatisch uitschakelen "Auto Off"

Dit toestel is ontworpen om het eigen stroomverbruik te reduceren en energie te besparen. Het toestel werd ongeveer 20 minuten lang niet gebruikt en wordt binnen een minuut op de stand-by-modus gezet. Druk op ongeacht welke knop om dit te annuleren.

• De standaardfabrieksinstelling is "On". Selecteer "Off" om deze functie uit te schakelen.
• "Auto Off" wordt 3 minuten weergegeven voordat dit toestel wordt uitgeschakeld.

Opmerking

- De instelling wordt ook opgeslagen als het toestel uit- en weer ingeschakeld wordt.

Het dimmerniveau regelen "Auto DIMMER"

Het toestel is al ongeveer 20 minuten niet in gebruik en zal de helderheid van de piekverbruikmeter, de stroomindicator en de LAPC-indicator enz. tijdelijk aanpassen.

• De standaardfabrieksinstelling is "On".
• De functie "Auto Off" krijgt prioriteit terwijl "Auto Off" ingesteld is op "On".

De volumestatus weergeven "VOLUME Display"

De volumestatus wordt weergegeven wanneer het volume wordt weergegeven.

• De standaardfabrieksinstelling is "On".
• Niet beschikbaar wanneer dit toestel als versterker wordt gebruikt. (⇒ 18)

De naam van het model controlleren "Model No."

De naam van het model wordt weergegeven.

De firmwareversie controleren "F/W Version"

De versie van de geïnstalleerde firmware wordt weergegeven.

U kunt optimaal afstellen volgens uw eigen luidsprekers.

Het uitvoersignaal van de versterker meten en de uitvoer ervan corrigeren (LAPC)

■ Voorbereiding

• Koppel de hoofdtelefoon los.

Tijdens meting uitgezonden testtoon

Om te zorgen voor een nauwkeurige meting, laat de luidsprekeruitvoer op regelmatige tijdstippen een testtoon horen. (Ongeveer 3 minuten)

Het is niet mogelijk het volume van de uitgevoerde audio te veranderen terwijl de meting bezig is.

1 Druk op [AMP ⏻] om dit toestel in te schakelen.

2 Houd [LAPC] ingedrukt tot "Please Wait" wordt weergegeven.

"LAPC Measuring" wordt weergegeven en dit toestel start de meting van het uitvoersignaal van de versterker. Controleer of zowel de linker- als rechterluidspreker een testtoon laat horen.

Als de meting voltooid is, zal de correctie van de versterker-uitgang automatisch ingeschakeld worden.

- De meting van het versterkersignaal wordt geannuleerd in de volgende situaties:

-U drukt op [MUTE]/[LAPC]

- De invoerbron wordt gewijzigd

- Als u een hoofdtelefoon aansluit tijdens de meting van het signaal van een versterker of een correctie van de uitvoer van een versterker, dan wordt deze handeling geannuleerd.

■ In-/uitschakelen van de uitgangscorrectiefunctie

Druk op [LAPC] om "On"/"Off" te selecteren.

- De LAPC-indicatorlampjes en "LAPC : On" worden weergegeven terwijl de uitvoercorrectiefunctie bezig is.

Opmerking

- Instellen op "Off" wanneer de uitvoercorrectiefunctie wordt gebruikt voor de aangesloten luidsprekers, omdat de correctiefunctie (LAPC) van invloed is op de audio-uitvoer van de PRE OUT-aansluiting. ( 20)

- Al naargelang het type aangesloten luidsprekers, zal het effect van de uitgangscorrectiefunctie minimaal zijn.

- De gecorrigeerde uitvoer blijft van kracht tot u het uitvoersignaal opnieuw meet. Wanneer u andere luidsprekers gebruikt, voert u de meting opnieuw uit.

Firmware-updates

"F/W Update"

Af en toe zal Panasonic bijgewerkte firmware uitgeven voor dit apparaat dat een toevoeging of een verbetering kan vormen op de manier een eigenschap werkt. Deze bijwerkingen zijn gratis beschikbaar.

- Meer informatie over updates, vindt u op de volgende website.

Downloaden duurt ongeveer 5 minuten. Koppel het netsnoer niet los of zet dit toestel niet in stand-by tijdens het bijwerken.

Verwijder het USB-flashgeheugen niet tijdens het updaten.

- Tijdens het bijwerken wordt de voortgang weergegeven als "Updating □ %". ("□" staat voor een nummer.)

Opmerking

• Tijdens het bijwerken kunnen er geen andere bewerkingen worden uitgevoerd.
• Als er geen updates beschikbaar zijn, wordt "Firmware is Up To Date" weergegeven. (U hoeft geen updates uit te voeren.)
• Als de firmware wordt bijgewerkt, is het mogelijk dat de instellingen van dit toestel gereset worden.

■ Voorbereiding

- Download de nieuwste firmware op het USB-flashgeheugen. Meer informatie vindt u op de volgende website.

1 Verbind het USB-flashgeheugen met nieuwe firmware.

UPDATE 5 V = 500 mA CONTROL DIGITAL IN PC OPT2 OPT1 COAX2 COAX1 PHONO EARTH LINE OUT (ANALOG (SOURCE ONLY) PHONO LINE2 / MAIN IN LINE1 ANALOG IN

2 Druk op [AMP].

3 Druk op [SETUP].
4 Druk herhaaldelijk op [▲], [▼] om "F/W Update" te selecteren en druk vervolgens op [OK].
5 Druk op [▲], [▼] om "Yes" te selecteren en druk vervolgens op [OK].

- Tijdens het bijwerken wordt de voortgang weergegeven als "Updating □ %". ("□" staat voor een nummer.)

- Wanneer het bijwerken is voltooid, wordt "Success" weergegeven.

6 Nadat "Success" is weergegeven, drukt u op de knop Stand-by/Aan op dit toestel en koppelt u het netsnoer en het USB-flashgeheugen los.

7 Sluit het netsnoer na 3 minuten weer aan.

Opmerking

• In de volgende gevallen kan de update mislukken.
• "Updating" wordt niet gedurende 5 minuten of langer weergegeven.
• De voortgangsweergave (%) stopt gedurende 5 minuten of langer
  In het geval van een updatefout koppelt u het netsnoer los nadat u dit toestel hebt uitgeschakeld, sluit dit na 3 minuten weer aan en voer de update opnieuw uit met een ander USB-flashgeheugen.
• Downloaden kan langer duren afhankelijk van het USB-flashgeheugen.
• Gebruik een USB-flashgeheugen met FAT 16- of FAT 32-indeling.
• De UPDATE-aansluiting wordt alleen gebruikt voor updates van de firmware. Sluit hierop alleen het USB-flashgeheugen voor het updaten van de firmware aan, geen andere USB-apparaten.
• U kunt USB-apparaten niet opladen via de UPDATE-aansluiting van het apparaat.

Aansluiting van systeembediening

U kunt dit toestel en Technics-toestellen die de functie van de systeembediening ondersteunen (netwerkaudiospeler, compact disc-speler enz.) gemakkelijk tegelijkertijd bedienen via de afstandsbediening.

Meer informatie vindt u in de gebruiksaanwijzing van elk apparaat.

Meet informatie vindt u in de gebruiksaanwijzing van elk apparaat. UPDATE = 500 mA CONTROL DIGITAL IN PC OPT2 OPT1 COAX2 COAX1 PHONO EARTH rh LINE OUT ANALOG SOURCE/IND PHONO LINE2 / MAIN IN ANALOG IN PRE OUT Kabel voor systeemaansluiting CONTROL COAXIAL OUT* Netwerkaudiospeler enz. Coaxiale digitale kabel (niet bijgeleverd)*

Gebruik van de kabel voor systeemaansluiting en audiokabel

1 Koppel het netsnoer los.
2 Verbind dit toestel met het Technics-toestel dat de functie van de systeembediening ondersteunt (netwerkaudiospeler enz.) aan.

- Gebruik zowel de kabel voor systeemaansluiting als de audiokabels wanneer u dit toestel en hoofdtoestel met elkaar verbindt.

- Gebruik de kabel voor aansluiting op het systeem die werd meegeleverd met het aangesloten apparaat.

3 Sluit het netsnoer aan op dit toestel. (⇒ 13)
4 Druk op [AMP ⏻] om dit toestel in te schakelen.
5 Druk op [AMP].
6 Druk op [SETUP].
7 Druk herhaaldelijk op [▲], [▼] om "System Control" te selecteren en druk vervolgens op [OK].

8 Druk op [▲], [▼] om de ingangsbron te selecteren voor het toestel dat in stap 2 werd aangesloten en druk op [OK].

• Selecteer "Off" om de functie voor bediening van het systeem uit te schakelen.
  *: In de illustratie ziet u het voorbeeld van een aansluiting met een coaxiale digitale tabel. Sluit het toestel aan met de juiste kabel/aansluiting voor het toestel.

Opmerking

• Wanneer de systeembedieningsfunctie wordt gebruikt door het Technics-apparaat aan te sluiten op de LINE2-aansluiting van dit toestel, selecteert u "LINE2" (⇒ 17) voor de ingangsinstelling van de aansluitingen voor analoge audio-invoer (LINE2/MAIN IN) van dit toestel.
• Wanneer u dit toestel als versterker gebruikt (⇒ 18), wordt de functie voor systeembediening voor het Technics-toestel dat is aangesloten op de MAIN IN-aansluitingen uitgeschakeld.
• De systeembedieningsfunctie is niet beschikbaar terwijl "System Control" is ingesteld op "LINE2" en "Input Mode" is ingesteld op "MAIN IN" (⇒ 18), zelfs niet wanneer het toestel wordt gebruikt als hoofdversterker.

Dit toestel en het aangesloten toestel inschakelen

• Als u de afstandsbediening naar dit toestel richt en op [AMP ⏻] drukt wanneer dit toestel en het aangesloten apparaat in de stand-bymodus staan, worden dit toestel en het apparaat tegelijkertijd ingeschakeld.
  -Wanneer de geselecteerde ingangsbron dezelfde is als degene die is ingesteld met "System Control"
• Als u de afstandsbediening naar dit toestel richt en op [AMP ⏻] drukt wanneer dit toestel en het aangesloten apparaat ingeschakeld zijn, gaan dit toestel en het aangesloten apparaat over naar de stand-bymodus.
• U kunt dit toestel en het aangesloten toestel ook wisselen door op de knop stand-by/aan van dit toestel te drukken.

De ingangsbron van dit toestel automatisch wisselen

Wanneer u een handeling uitvoert zoals weergave op het aangesloten toestel, gaat de ingangsbron van dit toestel automatisch over op de bron die is ingesteld met "System Control".

Voer eerst de onderstaande controles uit voordat u het apparaat laat repareren. Als u twijfelt aan bepaalde controlepunten, of als de oplossingen die door de volgende gids worden voorgesteld het probleem niet verhelpen, neem dan contact op met uw verkoper voor advies.

Warmteopbouw van dit toestel

Dit toestel wordt warm wanneer het in gebruik is. Dit duidt niet op een defect.

Heeft u de meest recente firmware geïnstalleerd?

Panasonic is constant bezig met het verbeteren van de firmware van het toestel om ervoor te zorgen dat onze klanten kunnen genieten van de laatste technologie. (⇒ 25)

Alle instellingen opnieuw op de fabrieksinstellingen zetten

Verricht een reset van het geheugen als de volgende situaties optreden:

• Er is geen reactie als op de knoppen gedrukt wordt.
• U wilt de geheugeninhouden wissen en resetten.

1 Druk op [AMP].
2 Druk op [SETUP].
3 Druk herhaaldelijk op [▲], [▼] om "Initialization" te selecteren en druk vervolgens op [OK].

- Een bevestigingsscherm verschijnt. Selecteer "Yes" in de volgende stappen om alle instellingen terug op hun standaardwaarde in te stellen.

4 Druk op [▲], [▼] om "Yes" te selecteren en druk vervolgens op [OK].
5 Druk op [▲], [▼] om "Yes" te selecteren en druk vervolgens opnieuw op [OK].

Algemeen

Het toestel werkt niet.

De bedieningen zijn niet goed uitgevoerd.

- Een van de beveiligingsapparaten van het toestel zijn mogelijk geactiveerd.

① Druk op [∅/I] op het toestel om het in stand-by te zetten.
- Als het toestel niet overschakelt op stand-by, moet u het netsnoer loskoppelen, minstens 3 minuten wachten en het toestel vervolgens terug aansluiten.
② Druk op [∅/I] op het toestel om het in te schakelen. Als het toestel nog steeds niet werkt, neem dan contact op met de dealer.

Het is mogelijk, dat tijdens de weergave een "zoemgeluid" te horen is.

• Er bevindt zich een netsnoer van een ander apparaat of fluorescerend licht vlakbij de kabels. Schakel andere apparatuur uit of houd ze uit de buurt van de kabels van dit toestel.
• Een sterk magnetisch veld vlak bij een tv of vlak bij andere apparatuur kan een nadelige invloed hebben op de audiokwaliteit. Houd dit toestel verwijderd van een dergelijke plaats.
• De luidsprekers kunnen geluid laten horen als een apparaat vlakbij krachtige radiogolven uitzendt, zoals wanneer met een mobiele telefoon gebeld wordt.

Geen geluid.

• Controleer het volume van dit toestel en het aangesloten toestel.
• Controleer de aansluitingen naar de luidsprekers en andere apparatuur.
• Sluit de luidsprekers aan en meet het uitvoersignaal van de versterker. (⇒ 24)
• Controleer de impedantie van de aangesloten luidsprekers.
• Controleer of de correcte ingangsbron geselecteerd is.
• Steek de stekker van de aan te sluiten kabels volledig naar binnen.
• Controleer of de instelling van de geluidsuitgang correct is. (Er komt geen geluid uit de luidsprekers die aangesloten zijn op de luidsprekeruitgangen van dit toestel wanneer "PRE OUT" op "On (Speaker:Off)" is ingesteld.) (⇒ 20)
• Geluid wordt niet uitgevoerd via PRE OUT-aansluitingen, wanneer "PRE OUT" is ingesteld op "Off". (De fabrieksinstelling is "Off".) (⇒ 20)
• Als een dergelijke stekker aangesloten is, komt er geen geluid uit de luidsprekers en de PRE OUT-aansluitingen. (⇒ 20)
• Het afspelen van multi-kanaal inhoud wordt niet ondersteund.
• De aansluitingen voor digitale audio-invoer van dit toestel kunnen alleen lineaire PCM-signalen detecteren. Meer informatie vindt u in de gebruiksaanwijzing van het apparaat.

Het geluid is vervormd.

• Stel "Attenuator" in op "On" volgens de analoge audio-ingang. Dat zou kunnen leiden tot minder geluidsvervorming. (⇒ 16, 19)
• U kunt de demper niet instellen voor het uitgevoerde audiosignaal via de LINE OUT-aansluiting.

Het volume wordt automatisch gewijzigd.

- Wanneer de invoerbron is overgeschakeld naar "LINE2" of een andere bron via "MAIN IN" en het huidige volume hoger is dan het voorgaande niveau, wordt het volume automatisch bijgesteld. (Volumeknop draait automatisch) (⇒ 18)

Het toestel gaat automatisch in stand-by.

• Is de auto off-functie ingeschakeld? (⇒ 23)
• Dit toestel is voorzien van een beveiligingscircuit om schade door hitteaccumulatie te voorkomen. Wanneer u dit toestel gedurende lange tijd op hoog volume laat afspelen, kan het automatisch uitschakelen. Wacht tot dit toestel afkoelt voordat u het opnieuw inschakelt. (Ongeveer 3 minuten)

De instellingen worden gereset naar de fabrieksinstellingen.

- Als u de firmware bijwerkt, kan dit de instellingen resetten.

De piekverbruikmeter werkt niet.

• In de volgende gevallen werkt deze meter niet:
  -Wanneer de hoofdtelefoon aangesloten is.
  -Wanneer de piekverbruikmeter is uitgeschakeld door op [DIMMER] te drukken.
  -Wanneer het geluid van dit toestel wordt gedempt door op [MUTE] te drukken.
  -Wanneer "PRE OUT" wordt ingesteld op "On (Speaker:Off)" (⇒ 20)

De functie voor systeembediening werkt niet.

• Gebruik de kabel voor aansluiting op het systeem die werd meegeleverd met het aangesloten apparaat.
• Sluit de kabel voor aansluiting op het systeem aan op de systeemaansluitingen (CONTROL). ( 26)
• Controleer de aansluiting van de verbindingskabel met het systeem, de audiokabel en de ingangsbron die wordt geregeld via "System Control". (⇒ 26)
• Sluit het Technics-toestel dat de functie van de systeembediening ondersteunt (netwerkaudiospeler, compact disc-speler enz.) aan op dit toestel. Meer informatie vindt u op de volgende website. www.technics.com/support/

Pc

De pc herkent dit toestel niet.

• Controleer uw besturingsomgeving. (⇒ 15)
• Start de pc opnieuw op, zet dit toestel in stand-by, schakel het in en sluit de USB-kabel opnieuw aan.
• Gebruik een andere USB-poort van de verbonden pc.
• Installeer het daartoe bestemde USB-stuurprogramma indien u een Windows-computer gebruikt. (⇒ 15)

Afstandsbediening

De afstandsbediening werkt niet correct.

• De batterijen zijn leeg of niet correct geplaatst. ( 10)
• Plaats geen objecten voor de signaalsensor, om interferentie te voorkomen. (⇒ 08)
• Indien de afstandsbedieningmodus van de afstandsbediening verschilt van die van het toestel, moet u de afstandsbediening op dezelfde afstandsbedieningmodus instellen als dit toestel. (⇒ 11)

Zorg voor het toestel

• Trek het netsnoer uit het stopcontact alvorens onderhoud uit te voeren. Reinig dit toestel met een zachte doek.
• Als het erg vuil is, knijp dan een natte doek goed uit, veeg het vuil weg en droog het toestel met een zachte doek.
• Gebruik geen oplosmiddelen zoals benzine, thinner, alcohol, vaatwasmiddel, chemische reinigingsmiddelen, enz. De externe behuizing kan erdoor beschadigd raken of de coating kan loskomen.

Berichten

ATTENTION : MAX Output Setting

• De volumeregeling op dit toestel is uitgeschakeld wanneer u het gebruikt als versterker.
• Pas het volume beetje bij beetje aan met het aangesloten toestel. (⇒ 18)

Auto Off

- Het toestel werd ongeveer 20 minuten lang niet gebruikt en wordt binnen een minuut uitgeschakeld. Druk op een willekeurige knop om dit te annuleren. (⇒ 23)

Connect USB Device

• Het downloaden van de firmware is mislukt.
• Download de nieuwste firmware op het USB-flashgeheugen en probeer het opnieuw. (⇒ 25)

Disconnect PHONES

- Wanneer de hoofdtelefoon aangesloten is, zal de meting van het uitgangssignaal van de versterker (LAPC) niet starten.

• Koppel de hoofdtelefoon los.

- Als u een hoofdtelefoon aansluit tijdens de meting van het signaal van een versterker of een correctie van de uitvoer van een versterker, dan wordt deze handeling geannuleerd. (⇒ 24)

"F□□" ("□" staat voor een nummer.)

- Er heeft zich een abnormaliteit voorgedaan. (Als dit toestel een abnormaliteit detecteert, worden de beveiligingsschakelingen geactiveerd en is het mogelijk dat de stroom automatisch uitgeschakeld wordt.) - Is het volume erg hoog? Of staat dit toestel op een zeer warme plek? Wacht enkele seconden en schakel het toestel vervolgens opnieuw in. (De beveiligingsschakelingen zullen gedeactiveerd worden).

Load Fail

• Kan de firmware niet vinden in het USB-flashgeheugen.
• Download de nieuwste firmware op het USB-flashgeheugen en probeer het opnieuw. (⇒ 25)

No Device

• USB-flashgeheugen met nieuwe firmware is niet aangesloten.
  Verbind het USB-flashgeheugen met nieuwe firmware. (⇒ 25)

Not Measured

• De meting van het uitgangssignaal voor de uitvoercorrectiefunctie (LAPC) is nog niet uitgevoerd.
• Meet het output signaal. (⇒ 24)

Not Valid

- De functie die u geprobeerd heeft te gebruiken, is niet beschikbaar met de huidige instellingen. Kijk de stappen en de instellingen na.

PHONES Connected

• De hoofdtelefoon is aangesloten.
• Er komt geen geluid uit de hoofdtelefoonaansluiting en de luidsprekeruitgangen wanneer de hoofdtelefoon is aangesloten en dit toestel gebruikt wordt als de hoofdversterker. (⇒ 18)

"Remote □" ("□" staat voor een nummer.)

• De afstandsbediening en dit toestel gebruiken verschillende modi.
  Verander de modus op de afstandsbediening. (⇒ 11)

Unlocked

• "COAX1", "COAX2", "OPT1", "OPT2" of "PC" is geselecteerd, maar er is geen apparaat aangesloten. Kijk de verbinding met het apparaat na. (⇒ 14, 15)
• De onderdelen voor de bemonsteringsfrequentie, enz. van de geluidssignalen werden niet correct ingevoerd.
  -Raadpleeg "Specificaties" voor meer informatie over de ondersteunde formaat. (⇒ 31)

USB Over Current

Het USB-apparaat verbruikt te veel stroom.

• Koppel het USB-apparaat los en sluit het opnieuw aan. (⇒ 25)
• Zet het toestel in stand-by en schakel het opnieuw in.

VOLUME □□ OK ("□" staat voor een nummer.)

• Wanneer de ingangsbron wordt overgeschakeld naar "LINE2" of een andere bron via "MAIN IN" wordt het volumeniveau weergegeven nadat de ingangsbron is gewijzigd.
• Controleer het volume en pas het aan. Druk vervolgens op [OK].

■ ALGEMEEN

Stroomtoevoer	AC 220 V tot 240 V, 50/60 Hz
Stroomverbruik	95 W
Stroomverbruik in stand-bymodus	Ca. 0,5 W
Afmetingen (B×H×D)	430 mm × 148 mm × 428 mm
Massa	Ca. 12,6 kg
Bedrijfstemperatuurbereik	0 °C tot 40 °C
Bedrijfsvochtigheidsbereik	35 % tot 80 % RH (geen condensatie)

■ VERSTERKER

Uitgangsvermogen	70 W + 70 W(1 kHz, T.H.D. 0,5 %, 8 Ω,20 kHz LPF)140 W + 140 W(1 kHz, T.H.D. 0,5 %, 4 Ω,20 kHz LPF)
Laadimpedantie	4 Ω tot 16 Ω
Frequentierespons
PHONO(MM/MC)	20 Hz tot 20 kHz(RIAA-DEVIATIE ±1 dB,8 Ω)
LINE	5 Hz tot 80 kHz(-3 dB, 8 Ω)
DIGITAL	5 Hz tot 90 kHz(-3 dB, 8 Ω)
Ingangsgevoeligheid/Ingangsimpedantie
PHONO (MM)	2,5 mV / 47 kΩ
PHONO (MC)	300 uV / 100 Ω
LINE	200 mV / 22 kΩ

■ AANSLUITINGEN

Hoofdtelefoonaansluiting	Stereo, 6,3 mm0,75 mW, 32
Pc	ACHTERAANUSB-aansluiting type B
Analoge invoer	LINE IN × 2 (penstekker)PHONO (MM/MC),(penstekker)
Digitale invoer	OPT IN × 2(optische aansluiting)COAX IN × 2 (penstekker)
Ondersteunde formaat	LPCM
Analoge uitvoer	LINE OUT (penstekker)PRE OUT (penstekker)
Systeempoort
Systeembediening	3,5 mm, stekker

■FORMAAT

USB-B

USB-standaard	USB 2.0 hoge snelheidUSB Audioklasse 2.0,Asynchrone modus
Ondersteunde formaat
PCM	32, 44,1, 48, 88,2,96, 176,4, 192, 352,8,384 kHz/16-, 24-, 32-bits
DSD	2,8, 5,6, 11,2 MHz
DSD-besturingsmodus	ASIO Native-modus, DoP-modus

- Als u de speciale app downloadt en installeert, kunt u bestanden van verschillende formaten afspelen. (⇒ 15)

Meer informatie vindt u in de gebruiksaanwijzing van de app.

- Het afspelen van alle formaten die door dit toestel ondersteund worden, wordt niet gegarandeerd.

- Het afspelen van een formaat dat niet door dit toestel ondersteund wordt, kan een hakkelend geluid of ruis veroorzaken. Controleer in die gevallen of dit toestel het formaat ondersteunt.

- De bestandsinformatie (samplingfrequentie enz.) die door dit toestel getoond wordt en de afspeel-software, kunnen van elkaar verschillen.

Opmerking

• Specificaties kunnen zonder kennisgeving worden gewijzigd.
• Gewicht en afmetingen zijn bij benadering.
  • DSD is een handelsmerk van Sony Corporation.
