MANUALE UTENTE SU-G700M2 TECHNICS

La ringraziamo dell'acquisto di questo prodotto.

Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto, e conservare questo manuale per usi futuri.

- Descrizioni contenute in queste istruzioni per l'uso

-I riferimenti alle pagine sono indicati con “⇒ ∞○”.

- L'aspetto dell'unità mostrata nelle illustrazioni potrebbe apparire diverso da quello dell'unità in dotazione.

Caratteristiche

Amplificatore integrato: una qualità sonora incredibilmente limpida e dinamica

Il processore JENO trasmette ed elabora i segnali audio in modalità completamente digitale con jitter ridotto dallo stadio di ingresso a quello di potenza. La funzione LAPC permette di ottenere l'ideale risposta d'impulso da qualsiasi tipo di altoparlante. Inoltre, l'alimentatore Advanced Speed Silent Power Supply garantisce commutazione ad alta velocità e basso rumore. Con queste caratteristiche, l'amplificatore realizza un'eccellente capacità di pilotaggio e un suono dinamico pieno di energia, completamente digitale e limpido.

Riduce al massimo rumore e vibrazioni per ottenere la riproduzione dinamica del suono con la qualità di costruzione che piace agli ascoltatori più sensibili.

Lo chassis interno suddivide questa unità in tre sezioni indipendenti: la sezione di alimentazione, come una sorgente di rumore, la sezione amplificatore di potenza che gestisce le alte correnti e la sezione dei terminali che gestisce i segnali fini. Oltre a questa configurazione a tre sezioni che annulla gli effetti reciproci del rumore, è presente il doppio chassis in metallo composto da un telaio interno ad elevata rigidità e uno inferiore con lastra in acciaio da 2 mm che riduce al massimo rumori e vibrazioni.

L'ampio peak power meter doppio sul pannello anteriore visualizza con intensità la dinamica del suono. La manopola del volume, con finitura circolare, impiega l'alluminio pieno puro per conferire una sensazione operativa di alta qualità. L'eccellente fattura piace alla sensibilità degli appasionati.

Supporto delle sorgenti sonore da analogiche a digitali con varie tecnologie del suono di alta qualità

L'unità è compatibile con la testina MM/MC e comprende varie tecnologie del suono di alta qualità, tra cui il circuito PHONO a basso rumore per realizzare la riproduzione del disco con un miglior rapporto segnale/ rumore; il condensatore in mica rubino di alta qualità per l'ingresso USB; l'architettura di isolamento del rumore digitale con stabilizzatore di corrente dotato di resistori a lamina di carbone non magnetici e il sistema Optimally Activated Circuit per ridurre al minimo il rumore interno disattivando parzialmente i blocchi circuitali che non servono.

Indice

Precauzioni per la sicurezza	06	Si prega di leggere attentamente le “Precauzioni per la sicurezza” di questo manuale prima dell’uso.
Guida di riferimento e controllo	08	L’unità, Telecomando
Connessioni	12	Collegamento altoparlanti, Collegamento cavo di alimentazione CA
Operazioni	14	Riproduzione dei dispositivi connessi
Impostazioni	22	Altre impostazioni, Utilizzo della funzione di correzione dell’uscita (LAPC)
Altre operazioni	28	Risoluzione dei problemi, specifiche, ecc.

Accessori

Cavo di alimentazione CA (2)

Tranne per la Svizzera

K2CM3YY00041

Per la Svizzera

K2CS3YY00033

Telecomando (1) N2QAYA000143

Batterie per il telecomando (2)

• I codici prodotto forniti in queste istruzioni per l'uso sono corretti e aggiornati ad agosto 2021.
• Possono essere soggetti a modifiche.
• Non utilizzare il cavo di alimentazione CA con altri apparecchi.

Smaltimento di vecchie apparecchiature e batterie usate

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questi simboli sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune. Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Note per il simbolo batterie (simbolo sotto):

Questo simbolo può essere usato in combinazione con un simbolo chimico. In questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.

Attenzione

Unità

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
  -Non esporre questa unità alla pioggia, umidità, gocciolamenti o spruzzi.
  -Non posare oggetti contenenti liquidi, come un vaso di fiori, su questa unità.
• Utilizzare solo gli accessori consigliati.
• Non rimuovere le coperture.
  -Non riparare quest'unità da soli. Per qualsiasi riparazione rivolgersi a un tecnico qualificato.
  -Non introdurre oggetti metallici all'interno di questa unità.
  -Non appoggiare oggetti pesanti su questa unità.

Cavo di alimentazione CA

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
• Accertarsi che la tensione di alimentazione corrisponda a quella indicata su questa unità.
  -Inserire fino in fondo la spina del cavo di alimentazione nella presa.
• Non tirare, piegare, o appoggiare oggetti pesanti sul cavo di alimentazione.
  -Non maneggiare la spina con le mani bagnate.
• Tenere la spina del cavo di alimentazione tra le dita quando la si scollega.
  -Non utilizzare una spina o una presa di rete danneggiate.
• La spina del cavo di alimentazione è il dispositivo per scollegare. Installare l'unità in modo che la spina del cavo di alimentazione possa essere scollegata immediatamente dalla presa di corrente.
• Assicurarsi che lo spinotto di terra sulla spina di alimentazione sia correttamente collegato al fine di evitare il rischio di folgorazione.
• Un dispositivo di CLASSE I deve essere collegato a una presa di rete provvista di un polo protettivo di collegamento a terra.

Avvertenza

Unità

• Non mettere sull'unità sorgenti di fiamme nude, come candele accese.
• Durante l'uso, questa unità potrebbe essere soggetta all'interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare.
• Questa unità è progettata per l'uso nei paesi con clima mite e tropicale.
• Non posizionare oggetti sull'unità. Questa unità diventa calda quando è accesa.
• Non toccare la superficie superiore di questa unità. Questa unità diventa calda quando è accesa.

Collocazione

• Collocare questa unità su una superficie piana.
• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
• Per mantenere una buona ventilazione, non installare o sistemare questa unità in uno scaffale dei libri, armadietto incorporato od altro spazio ristretto.
• Non ostruire le aperture di ventilazione di questa unità con giornali, tovaglie, tende ed altri oggetti simili.
• Non esporre questa unità alla luce diretta del sole, a temperature elevate, a eccessiva umidità e a forti vibrazioni.
• Accertarsi di posizionare l'unità su un supporto sufficientemente robusto da sopportare il suo peso (⇒ 31).
• Non sollevare né trasportare l'unità dalle manopole. Diversamente, potrebbe cadere, provocando lesioni personali o il malfunzionamento della stessa.

Batteria

• Se la batteria viene sostituita in modo non corretto esiste il rischio che esploda. Sostituirla esclusivamente con una del tipo consigliato dal produttore.
• L'uso scorretto delle batterie può causare perdite di elettrolito e causare incendi.

-Rimuovere la batteria se si prevede di non utilizzare il telecomando per lungo tempo. Conservarla in un luogo fresco e al riparo dalla luce.
-Non riscaldare o esporre a fiamme le batterie.
-Non lasciare la batteria/le batterie per lungo tempo all'interno dell'auto, esposte alla luce solare diretta e con le porte e i finestrini chiusi.
-Non aprire o mettere in corto le batterie.
- Non ricaricare batterie alcaline o al manganese.
-Non usare batterie la cui guaina non è intatta.
- Non utilizzare batterie nuove e vecchie o batterie di tipi diversi insieme.

• Quando si smaltiscono le batterie, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

• Evitare le seguenti condizioni:

• Temperature estremamente alte o basse durante l'uso, lo stoccaggio o il trasporto
  -Sostituzione di una batteria con una di tipo non corretto
  -Smaltimento di una batteria nel fuoco o nel forno caldo oppure frantumazione o taglio meccanico della batteria in quanto ciò può provocare un'esplosione

• Temperature estremamente alte e/o pressione dell'aria estremamente bassa che può provocare esplosioni o perdita di liquidi o gas infiammabili

Installazione

• Prima di effettuare il collegamento, spegnere completamente l'apparecchio e leggere le relative istruzioni per l'uso.
• Per le dimensioni di questa unità (⇒ 31)

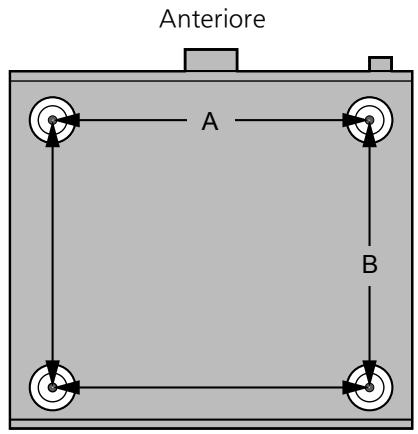

• Per le dimensioni dei supporti di questa unità, vedere la figura seguente.

Anteriore A B

A: 340 mm
B: 285 mm

Per smaltire o trasferire l'unità

• L'unità può contenere informazioni private. Prima di procedere al suo smaltimento o trasferimento, eseguire i seguenti passaggi per eliminare dati, tra cui le informazioni personali e quelle segrete.
• "Per ripristinare tutte le impostazioni predefinite di fabbrica" (⇒ 28)

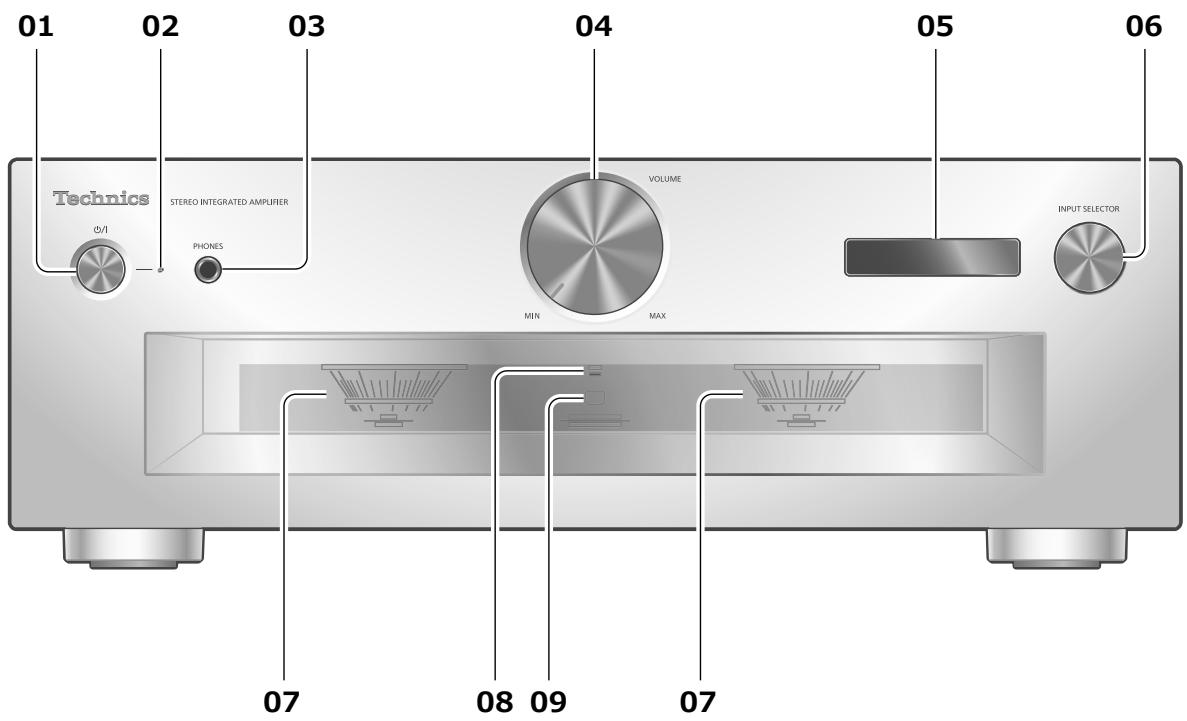

01 02 03 04 05 06 Technics Ø/I STEREO INTEGRATED AMPLIFIER PHONES VOLUME MIN MAX INPUT SELECTOR 07 08 09 07

01 Pulsante di standby/accensione (⏻/l)

- Premere per portare l'unità dalla modalità di accensione a quella di standby e viceversa. In modalità standby, l'unità continua a consumare una quantità ridotta di energia.

02 Indicatore di alimentazione

• Blu: L'unità è accesa.
• Spento: L'unità è in modalità standby.

03 Presa cuffie

• Quando si collega uno spinotto, gli altoparlanti e i terminali PRE OUT non emettono alcun suono. (⇒ 20)
• Quando si utilizza questa unità come amplificatore principale ("MAIN IN" è selezionato come sorgente di ingresso dell'unità), la presa delle cuffie non trasmette il suono. (⇒ 18)
• Un'eccessiva pressione sonora dagli auricolari e dalle cuffie può causare la perdita dell'udito.
• L'ascolto a volume massimo per lunghi periodi potrebbe danneggiare l'udito dell'utente.

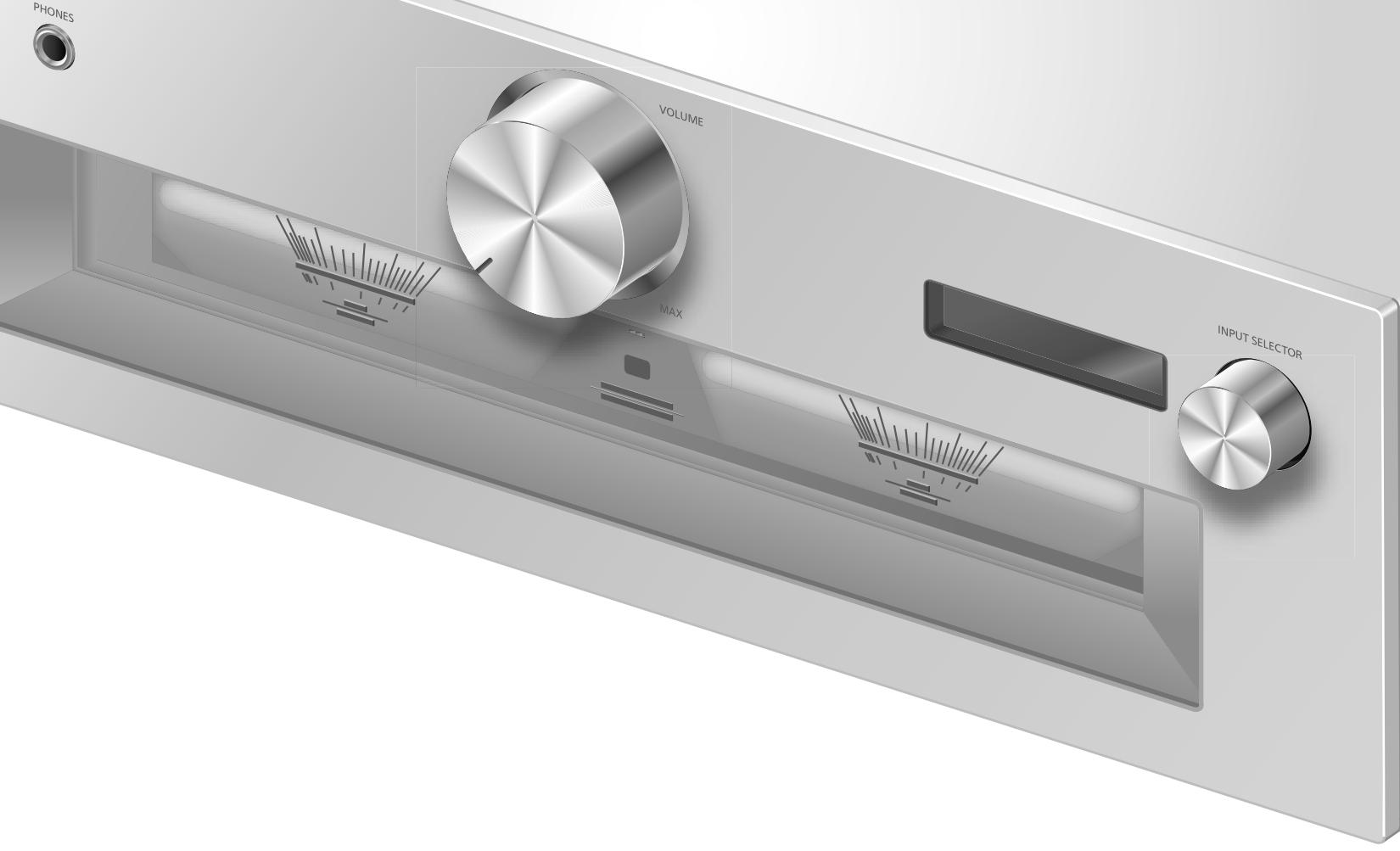

04 Manopola volume

- Sono visualizzate informazioni quali, ad esempio, la sorgente di ingresso. (⇒ 30)

06 Manopola del selettore ingresso

- Ruotare questa manopola in senso orario o antiorario per commutare la sorgente di ingresso.

07 Peak power meter

• Visualizza il livello di uscita. 100% è l'uscita nominale (⇒ 31).
• Quando la luce è spenta, il peak power meter non funziona premendo [DIMMER], collegando le cuffie, ecc.

08 Indicatore LAPC ( 24)

09 Sensore del segnale del telecomando

• Distanza di ricezione: fino a 7 m circa, direttamente di fronte
• Angolo di ricezione: circa 30^ a sinistra e a destra

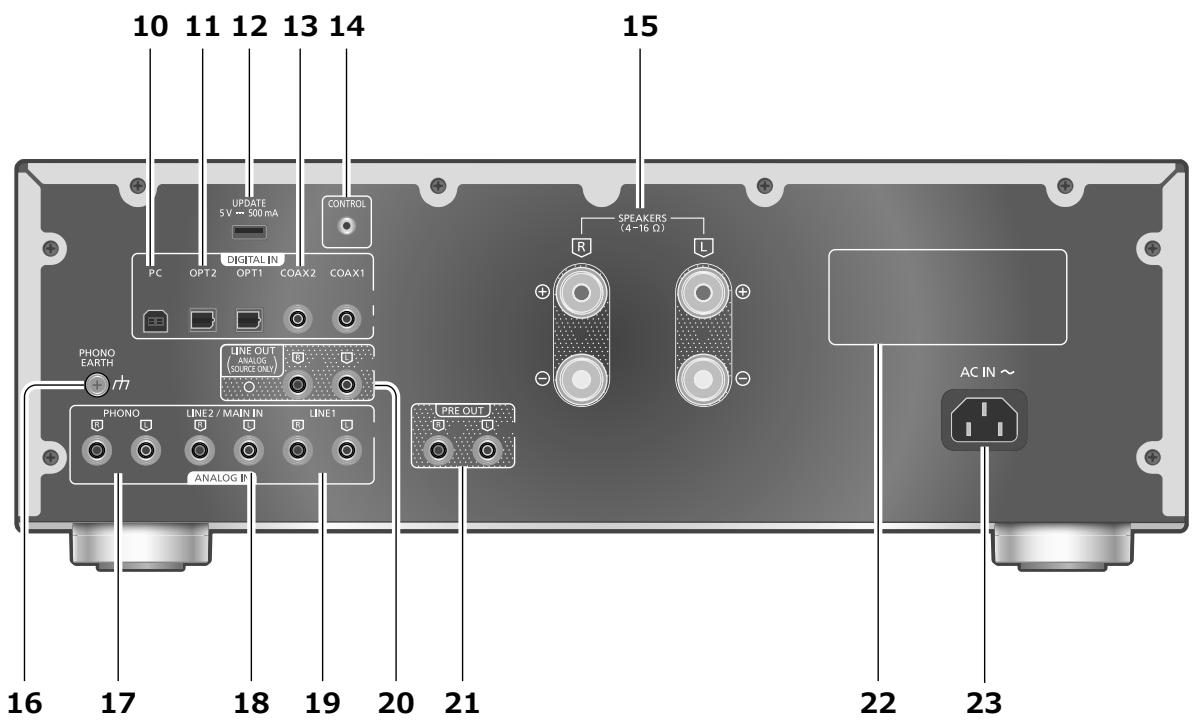

10 11 12 13 14 UPDATES 5V ~ 500 mA CONTROL PC OPT2 OPT1 COAX2 COAX1 PHONO EARTH LINE OUT (ANALOG) (SOURCE ONLY) PHONO LINE2 / MAIN IN LINE1 ANALOG IN PRE OUT SPEAKERS (4-16 Ω) R L AC IN ~ 16 17 18 19 20 21 22 23

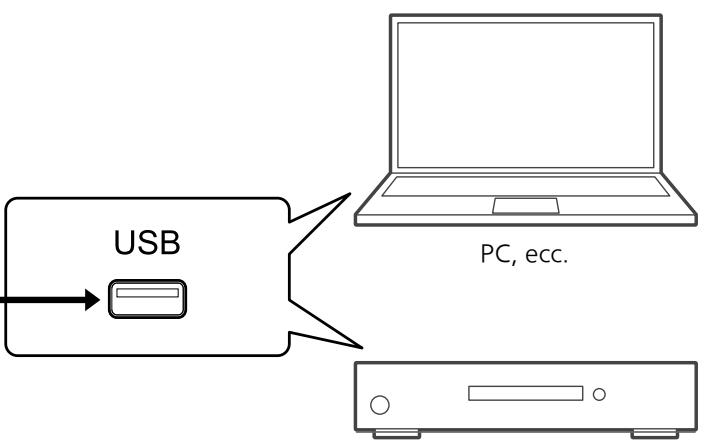

10 Terminale USB-B

- Per il collegamento di un PC, ecc. (⇒ 15)

11 Terminali di ingresso digitali ottici (OPT1/OPT2) (⇒ 14)

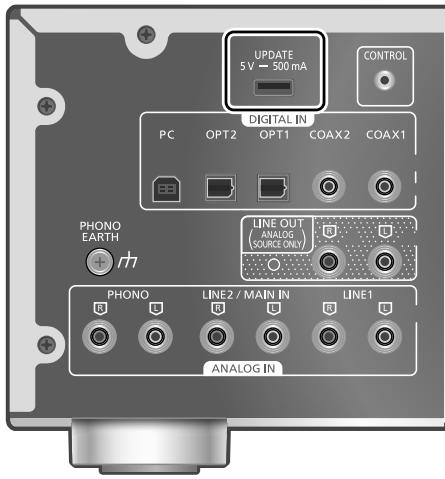

12 Terminale UPDATE (USB-A) (CC 5 V == 500 mA) ( 25)

13 Terminali di ingresso digitali coassiali (COAX1/COAX2) (⇒ 14)

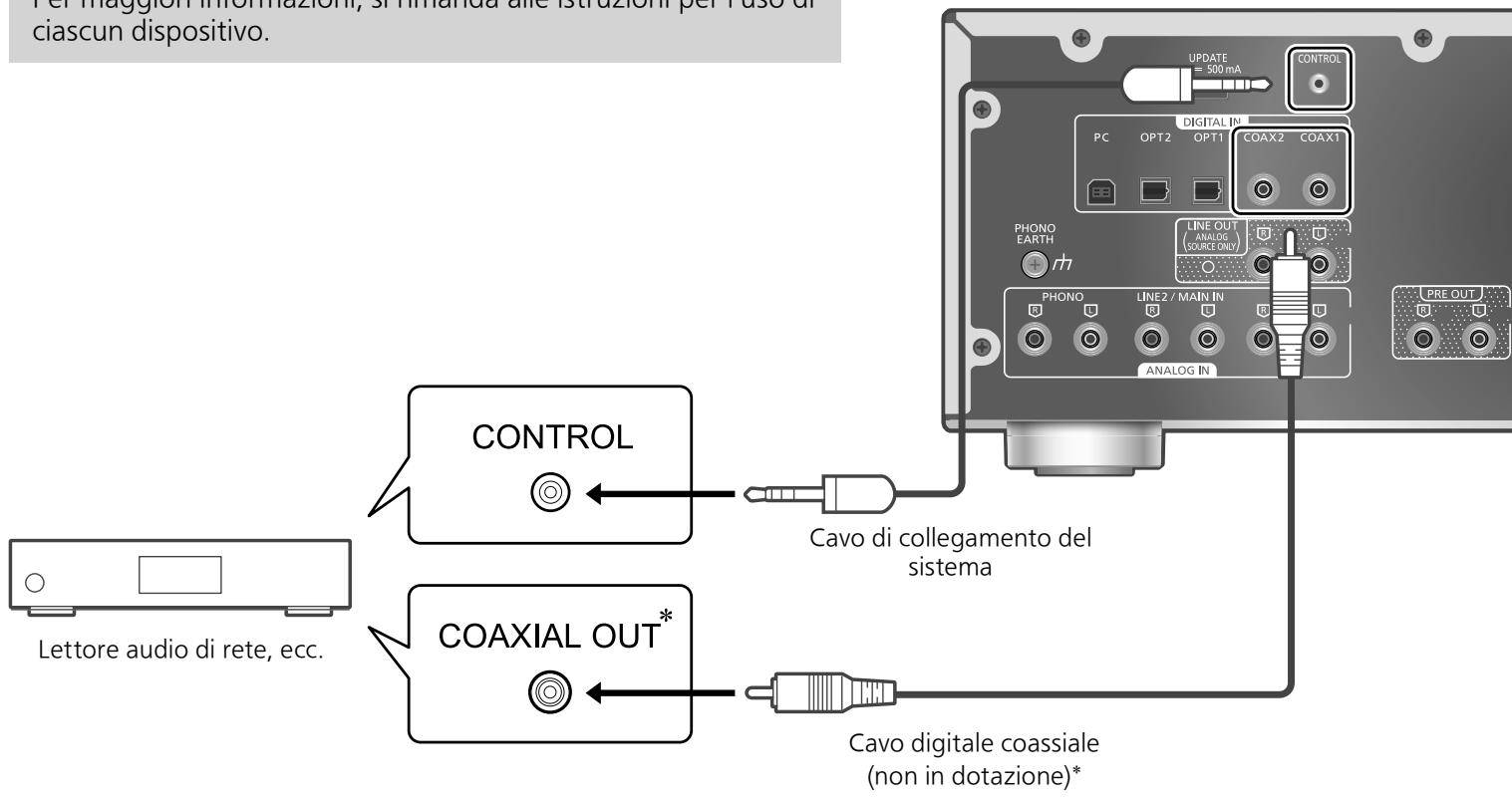

14 Terminale del sistema (CONTROL) (⇒ 26)

15 Terminali di uscita altoparlante (⇒ 12)

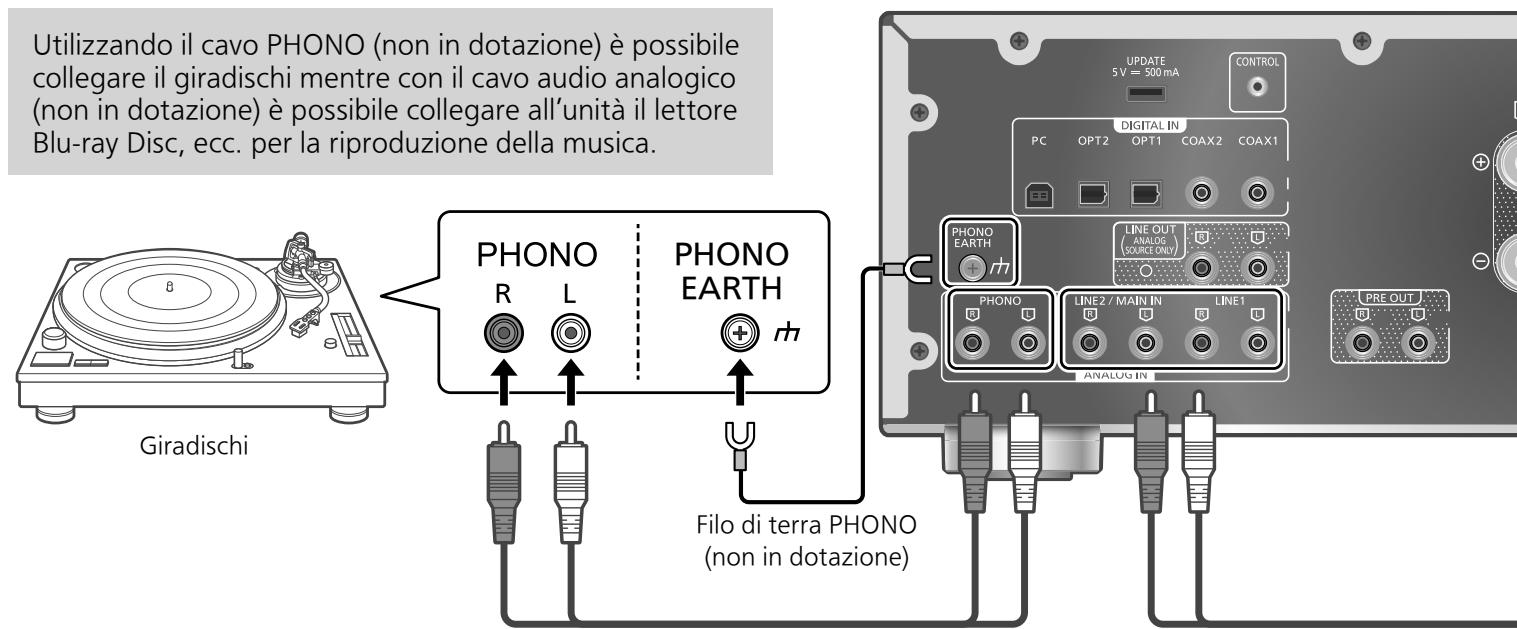

16 Terminale PHONO EARTH ( 16)

- Per il collegamento del filo di terra di un giradischi.

17 Terminali di ingresso audio analogici (PHONO) (⇒ 16)

- Usare il cavo di lunghezza inferiore a 3 m.

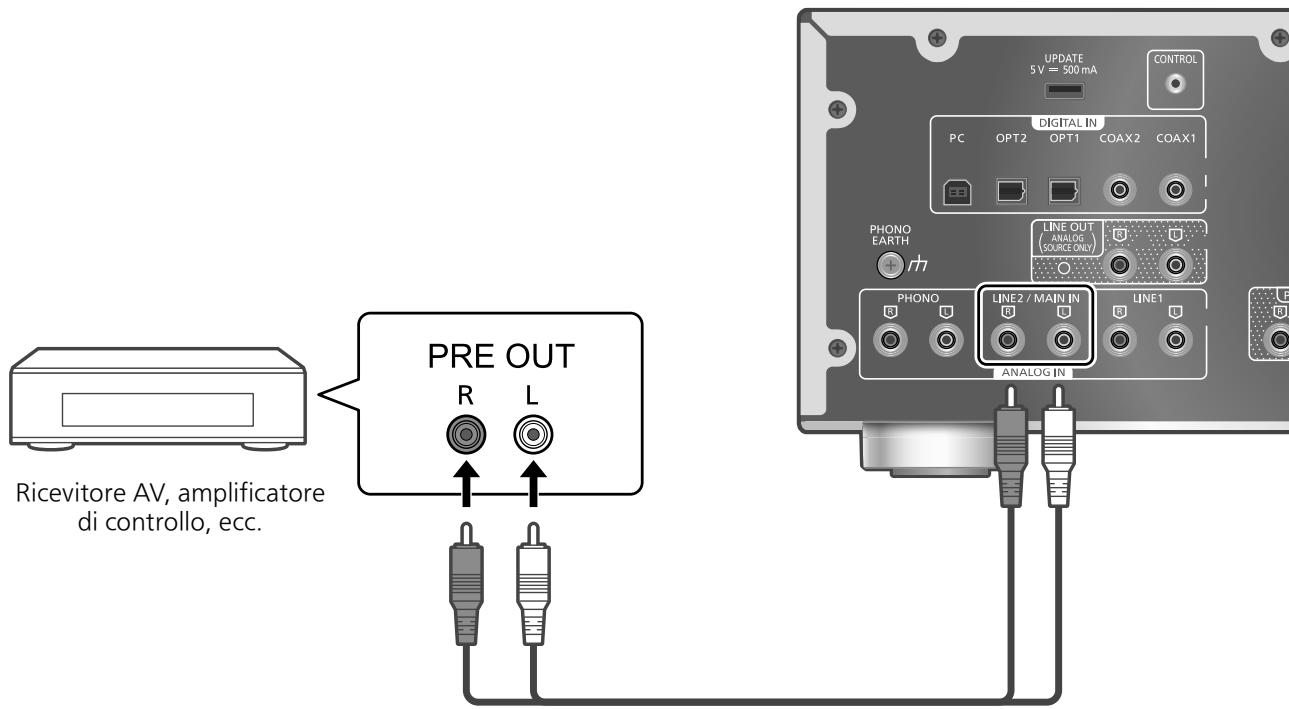

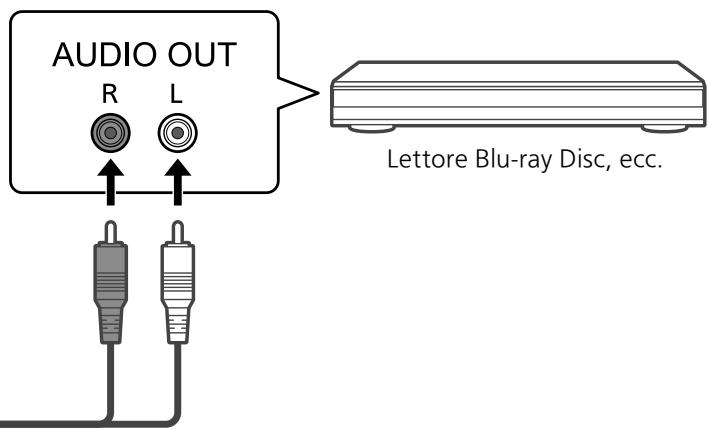

18 Terminali di ingresso audio analogici (LINE2/MAIN IN)

- Questi terminali di ingresso sono uniti a LINE2 e MAIN IN. Commutare la funzione in base all'apparecchio collegato. (⇒ 17, 18)

19 Terminali di ingresso audio analogici (LINE1) (⇒ 16)

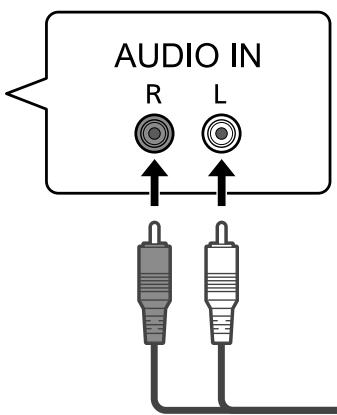

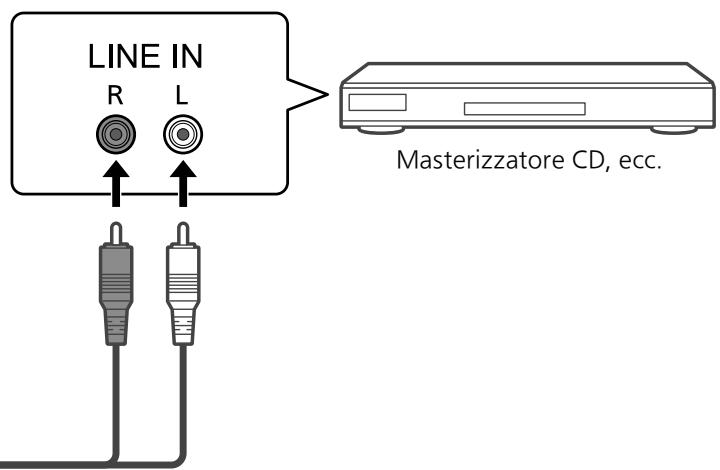

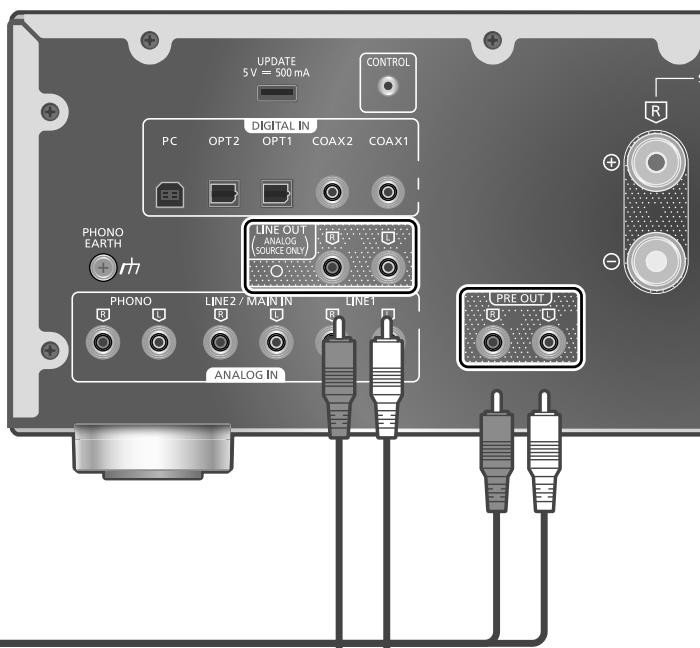

20 Terminali di uscita audio analogici (LINE OUT) (⇒ 21)

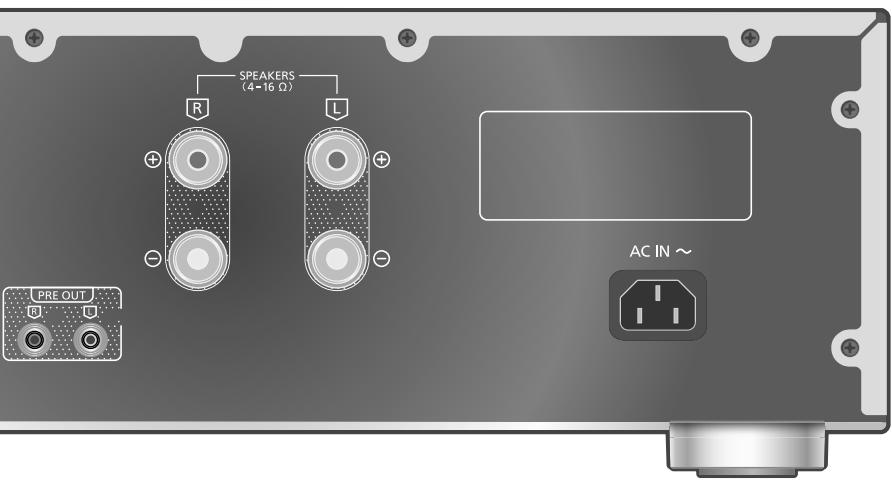

21 Terminali di uscita audio analogici (PRE OUT) (⇒ 20)

22 Marchio identificativo del prodotto - Indicazione del numero del modello.

23 Terminale AC IN ( ) ( 13)

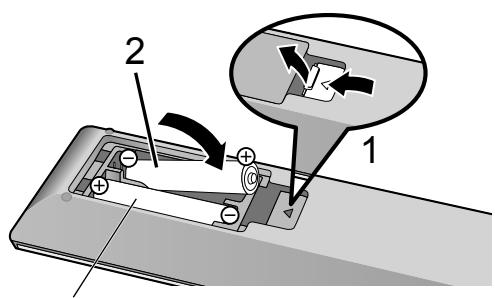

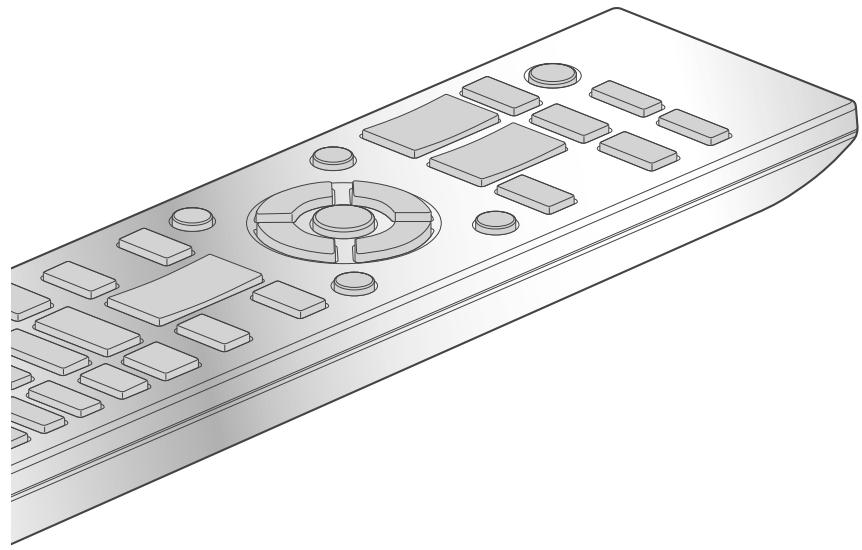

Uso del telecomando

• Inserire la batteria in modo che i poli (⊕ e ⊖) coincidano con quelli indicati sul telecomando.
• Puntarlo verso il sensore del segnale del telecomando di quest'unità. (⇒ 08)
• Tenere le batterie fuori della portata dei bambini, per evitare che le possano ingerire.

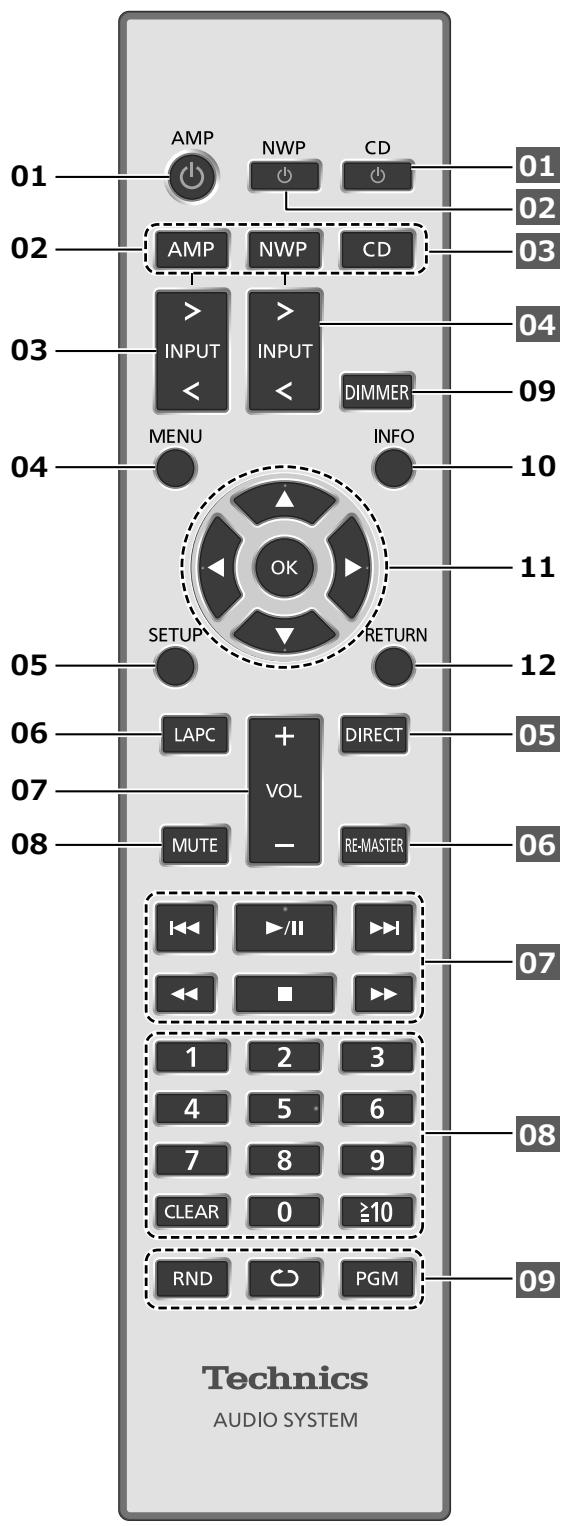

01 AMP NWP CD 01 02 03 02 AMP NWP CD 03 INPUT > > INPUT > > > > > > > > > > 04 09 MENU INFO 10 SETUP OK RETURN 11 12 05 LAPC + VOL DIRECT 07 08 MUTE - RE-MASTER 06 1 2 3 07 1 4 5 6 08 7 8 9 CLEAR 0 ≥10 RND PGM 09 Technics AUDIO SYSTEM

01 [AMP ⏻]: Pulsante di standby/accensione

- Premere per portare l'unità dalla modalità di accensione a quella di standby e viceversa. In modalità standby, l'unità continua a consumare una quantità ridotta di energia.

02 [AMP]/[NWP]/[CD]:

Per la selezione del dispositivo da utilizzare

03 [>INPUT<]: Per la commutazione della sorgente di ingresso (⇒ 14, 15, 16, 17, 18)

04 [MENU]: Consente di accedere al menu (⇒ 16, 17, 18, 19)*

05 [SETUP]: Per l'accesso al menu di impostazione (⇒ 22)*

06 [LAPC]: Per la misurazione del segnale di uscita dell'amplificatore quando sono collegati gli altoparlanti e la correzione della relativa uscita (⇒ 24)

07 [+VOL-]: Regola il volume

08 [MUTE]: Silenzia il suono

- Premere nuovamente per annullare la funzione [MUTE]. “MUTE” viene annullato anche quando si regola il volume dell’unità o si porta l’unità in standby.

09 [DIMMER]: Per la regolazione dell'intensità luminosa del peak power meter, del display, ecc.

• Quando il display è spento, si accenderà per alcuni secondi solo utilizzando questa unità. Prima che il display si spenga, verrà visualizzato per alcuni secondi "Display Off".
• Premere ripetutamente per cambiare la luminosità.
• Il peak power meter non funziona quando è spenta la luce.

10 [INFO]: Per la visualizzazione delle informazioni di contenuto*

- Premere questo pulsante per visualizzare la frequenza di campionamento e altre informazioni (le informazioni variano a seconda della sorgente di ingresso).

11 [▲], [▼], [◀], [▶]/[OK]: Selezione/OK*

12 [RETURN]: Per tornare alla visualizzazione precedente*

*: Premere innanzitutto [AMP] per azionare l'unità (Premendo [NWP] o [CD], il telecomando potrebbe funzionare per altri dispositivi Technics e probabilmente non per questa unità.)

■ Pulsanti disponibili con i dispositivi Technics che supportano la funzione di comando del sistema

Il telecomando di questa unità lavora anche con i dispositivi Technics che supportano la funzione di comando del sistema (lettore audio di rete, lettore CD, ecc.). Per informazioni circa le operazioni dei dispositivi, consultare le corrispettive istruzioni per l'uso.

01 [⏻] Interruttore di standby/accensione del lettore CD

02 [ ⏻ ] Interruttore di standby/accensione del lettore audio di rete
03 Selezione del dispositivo da utilizzare
04 Selezione della sorgente di ingresso del lettore audio di rete
05 Attivazione/disattivazione della modalità diretta
06 Attivazione/disattivazione della funzione di rimasterizzazione
07 Pulsanti per il controllo della riproduzione
08 Tasti numerici, ecc.
09 Pulsanti per il controllo della riproduzione

Modalità del telecomando

Quando altri apparecchi rispondono al telecomando in dotazione, cambiare la modalità del telecomando.

• L'impostazione di fabbrica è "Mode 1".

1 Premere [AMP].
2 Premere [SETUP].
3 Premere ripetutamente [▲], [▼] per selezionare "Remote Control" e quindi premere [OK].

- Viene visualizzata per alcuni secondi la modalità corrente del telecomando dell'unità.

4 Quando viene visualizzato "Set Mode 1/2", cambiare la modalità del telecomando.

Per impostare "Mode 1": Tenere premuto [OK] e [1] per almeno 4 secondi.

Per impostare "Mode 2": Tenere premuto [OK] e [2] per almeno 4 secondi.

5 Puntare il telecomando verso questa unità e tenere premuto [OK] per almeno 4 secondi.

- Quando viene cambiata la modalità del telecomando, quella nuova apparirà sul display per alcuni secondi.

■ Quando viene visualizzato "Remote 1" o "Remote 2"

Quando viene visualizzato "Remote 1" o "Remote 2", le modalità telecomando dell'unità e del telecomando differiscono. Proseguire con il passaggio 4 sopra riportato.

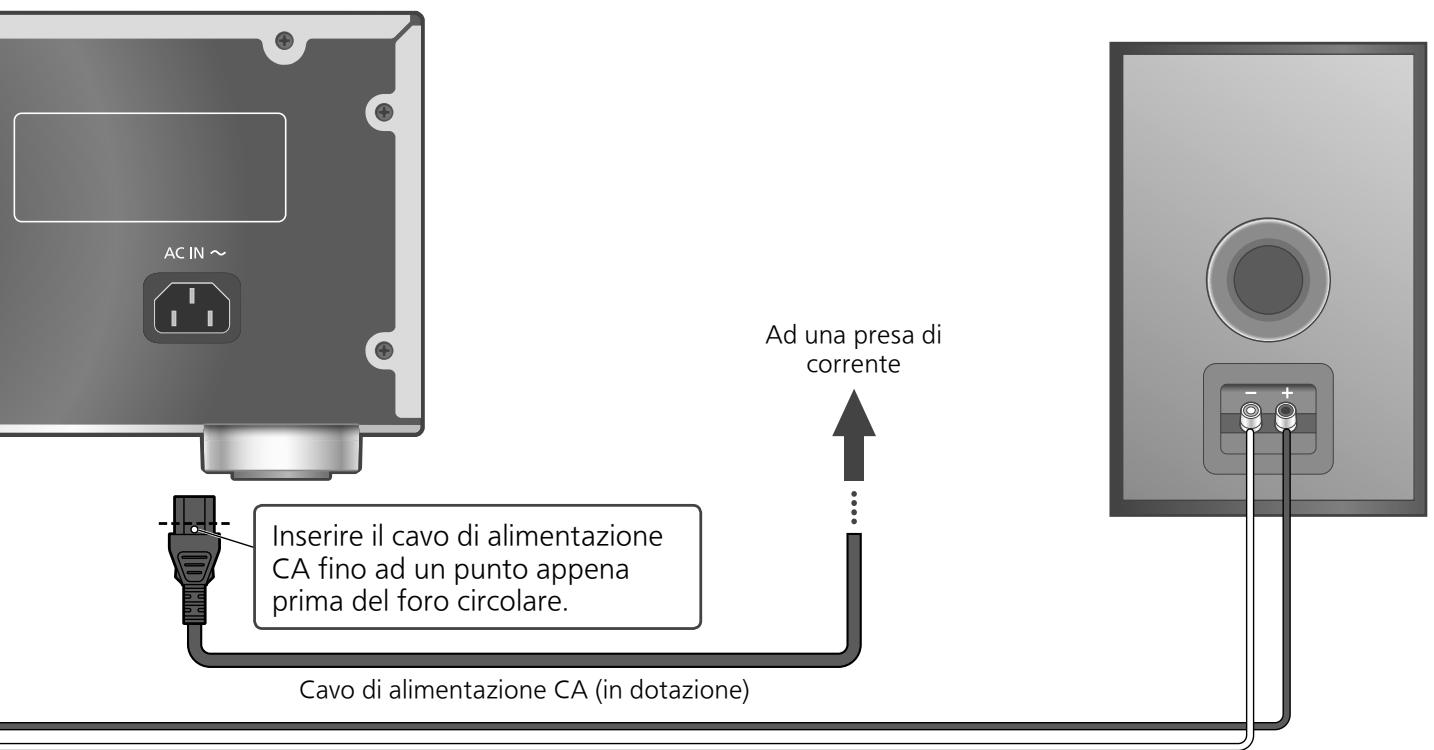

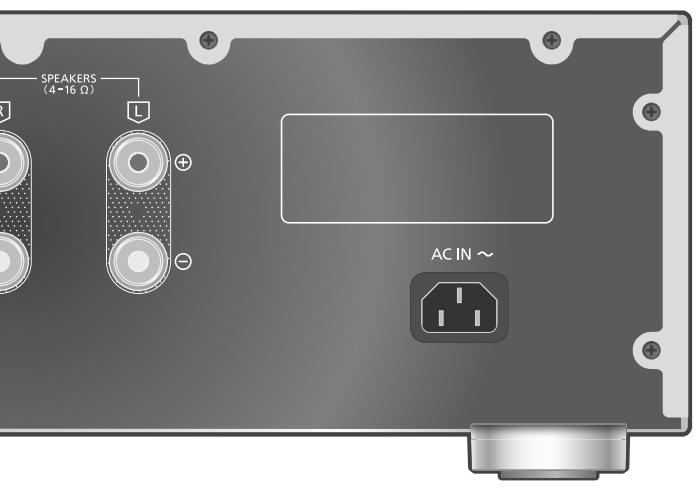

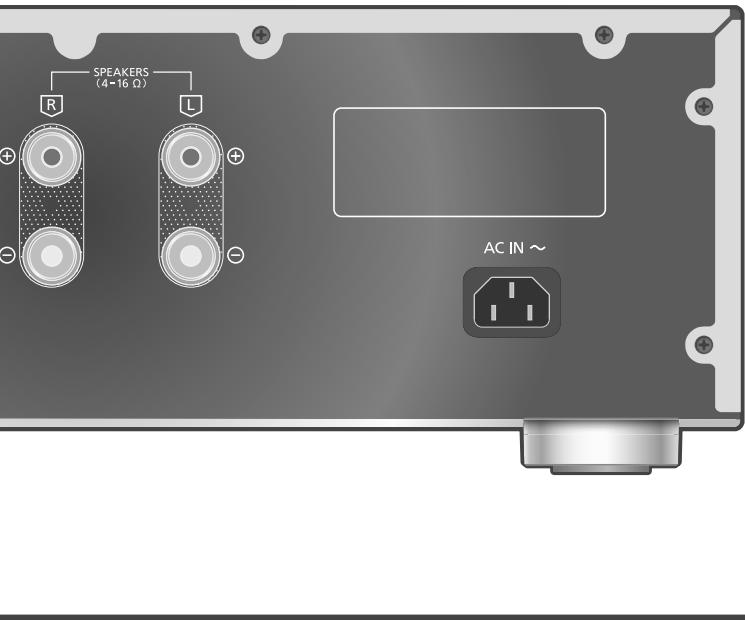

Altoparlanti/cavo di alimentazione CA

• Utilizzare solo il cavo di alimentazione CA in dotazione.
• Inserire fino in fondo gli spinotti dei cavi da collegare.
  • Non piegare eccessivamente i cavi.
• Questa unità è in grado di misurare il segnale di uscita dell'amplificatore e di correggerne la relativa uscita in maniera da regolare ottimamente la diffusione dagli altoparlanti. (⇒ 24)
• Per ottimizzare l'uscita audio dagli altoparlanti, è possibile misurare il segnale di uscita dell'amplificatore e correggere la relativa uscita quando questo è collegato agli altoparlanti. (⇒ 24)

UPDATE 5V = 500 mA CONTROL DIGITAL IN PC OPT2 OPT1 COAX2 COAX1 LINE OUT (ANALOG SOURCE ONLY) PHONO EARTH m PHONO LINE2 / MAIN IN LINE1 ANALOG IN PRE OUT SPEAKERS (4+16 Ω) R L

Cavi degli altoparlanti (non in dotazione)

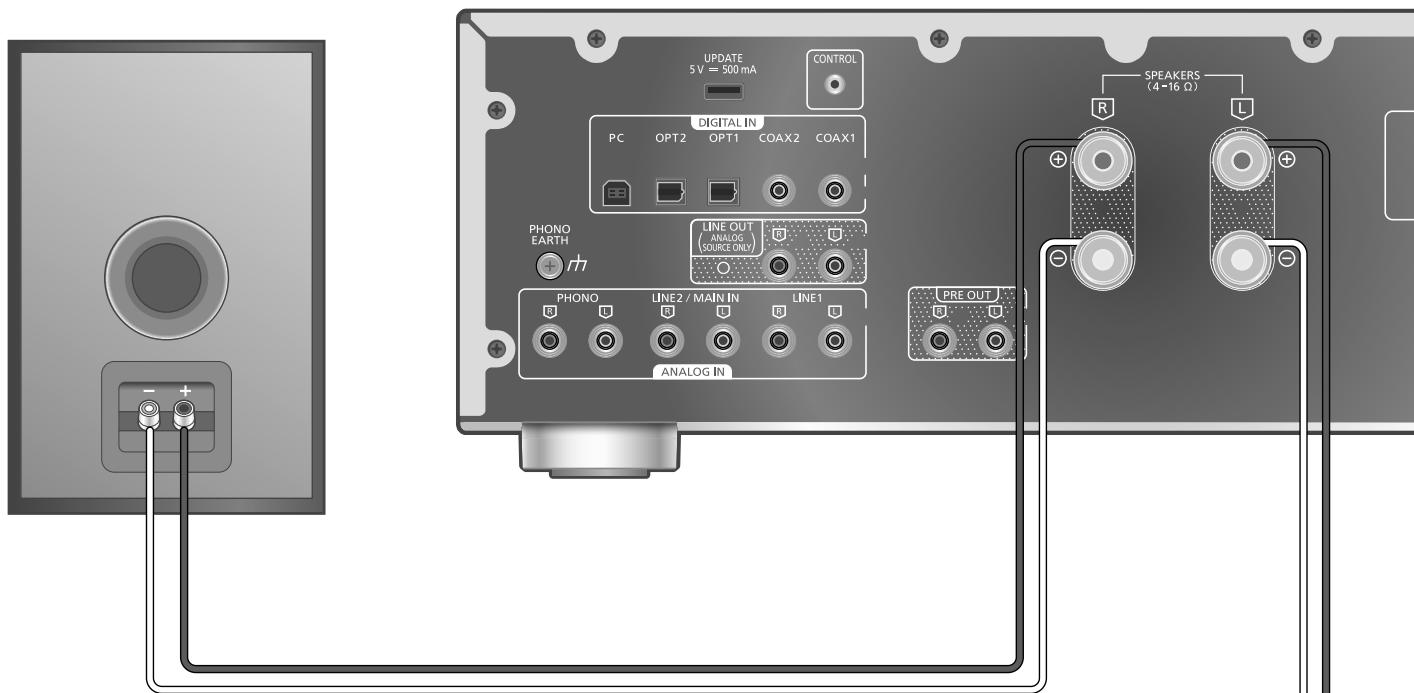

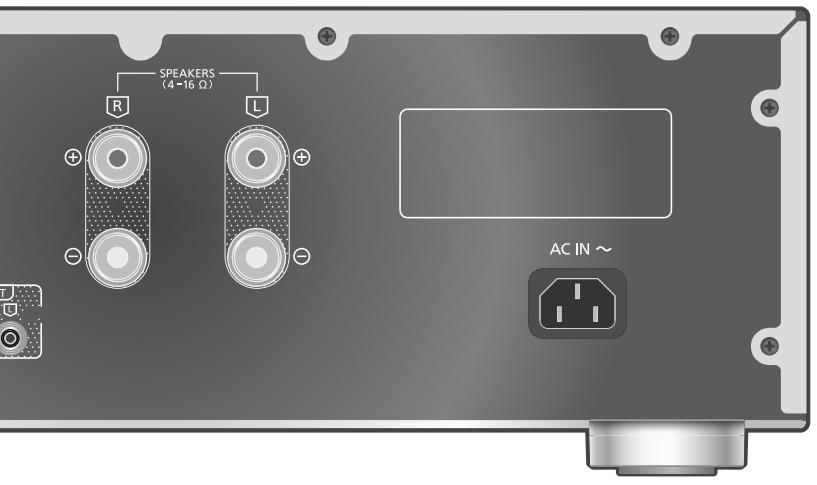

Collegamento altoparlanti

1 Ruotare le manopole per allentarle, quindi inserire i fili centrali nei fori.

2 Serrare le manopole.

Nota

• Una volta ultimati i collegamenti, tirare leggermente i cavi dei diffusori per controllare che siano collegati saldamente.
• Fare attenzione a non incrociare (cortocircuitare) o a non invertire la polarità dei fili dell'altoparlante, per evitare di danneggiare l'amplificatore.

NO

• Rispettare la corretta polarità (+/-) dei terminali. In caso contrario la qualità dell'effetto stereo potrebbe risentirne, o potrebbe verificarsi un malfunzionamento.
• Per ulteriori informazioni, vedere le istruzioni per l'uso degli altoparlanti.
• Anche se è possibile collegare terminali a forcella (A: max 16 mm, B: min. 8 mm), in base alla loro forma, alcune forcelle potrebbero non essere idonee al collegamento.

AC IN ~ Inserire il cavo di alimentazione CA fino ad un punto appena prima del foro circolare. Cavo di alimentazione CA (in dotazione) Ad una presa di corrente

Cavi degli altoparlanti (non in dotazione)

Collegamento cavo di alimentazione CA

Collegare solo dopo che tutti gli altri collegamenti sono completati.

Nota

- Questa unità consuma una quantità ridotta di CA (⇒ 31) anche se l'unità è in modalità standby. Se non si intende utilizzare l'unità per un periodo di tempo prolungato, staccare la spina dalla presa elettrica principale. Posizionare l'unità in modo che la spina possa essere facilmente rimossa.

Correzione dell'uscita degli altoparlanti (LAPC)

È possibile effettuare la regolazione ottimale in base agli altoparlanti in uso. (⇒ 24)

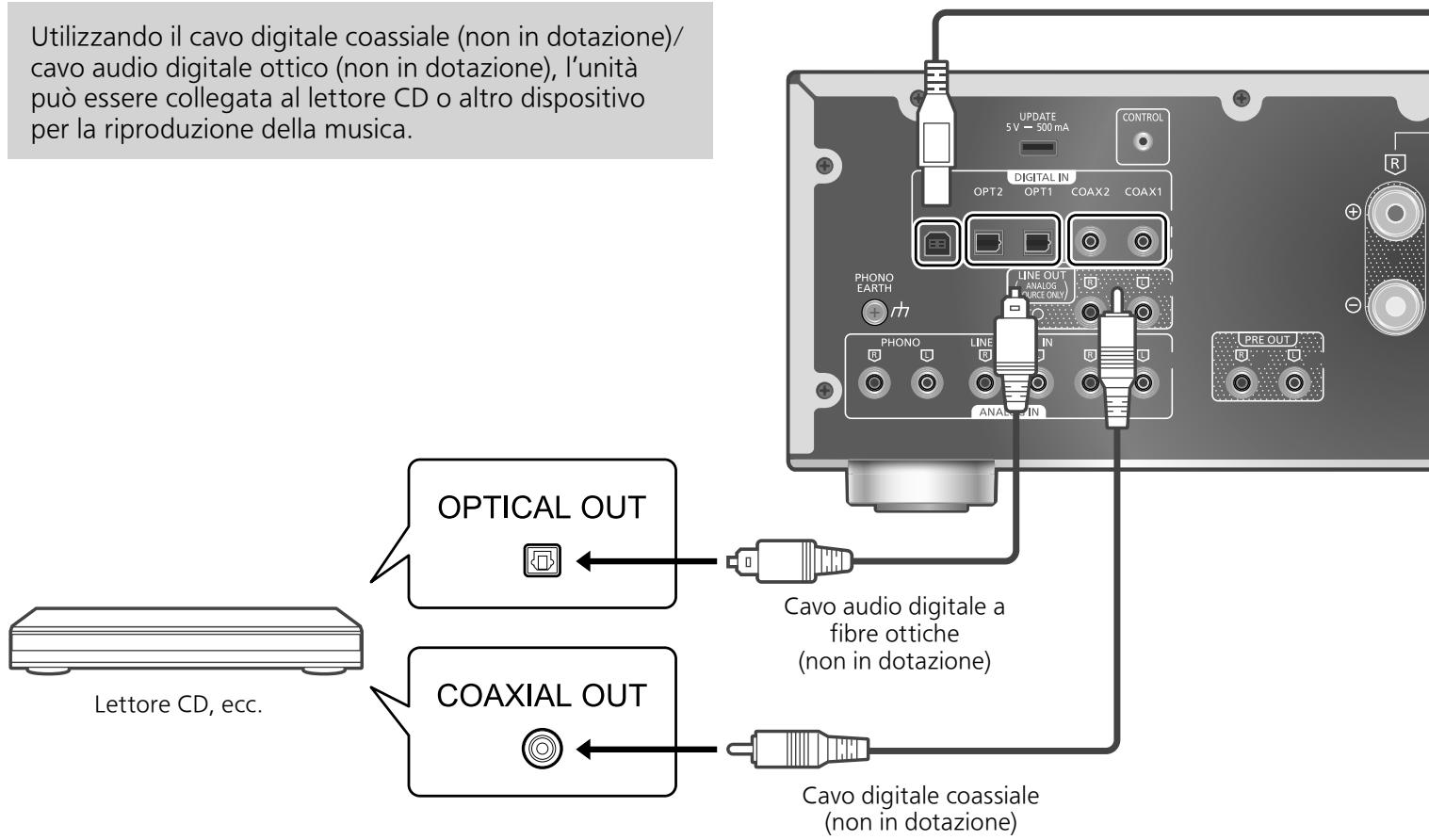

Utilizzo del dispositivo di uscita audio digitale

Utilizzando il cavo digitale coassiale (non in dotazione)/cavo audio digitale ottico (non in dotazione), l'unità può essere collegata al lettore CD o altro dispositivo per la riproduzione della musica.

Utilizzando il cavo digitale coassiale (non in dotazione)/cavo audio digitale ottico (non in dotazione), l'unità può essere collegata al lettore CD o altro dispositivo per la riproduzione della musica. OPTICAL OUT Cavo audio digitale a fibre ottiche (non in dotazione) COAXIAL OUT Cavo digitale coassiale (non in dotazione)

Utilizzo di un cavo digitale coassiale

1 Staccare il cavo di alimentazione CA.
2 Collegare l'unità e un lettore CD, ecc.
3 Collegare il cavo di alimentazione CA all'unità. (⇒ 13)
4 Premere [AMP ⏻] per accendere l'unità.
5 Premere ripetutamente [>INPUT<] per selezionare "COAX1" oppure "COAX2".
- È inoltre possibile selezionare la sorgente di ingresso ruotando la manopola di selezione sull'unità.
6 Avviare la riproduzione sul dispositivo collegato.

Nota

- I terminali di ingresso audio digitali di questa unità sono in grado di rilevare solo i seguenti segnali PCM lineari. Per maggiori dettagli, fare riferimento alle istruzioni per l'uso del dispositivo collegato.

-Frequenza di campionamento: Ingresso digitale coassiale 32/44,1/48/88,2/96/176,4/192 kHz Ingresso digitale ottico 32/44,1/48/88,2/96 kHz -Numero di bit di quantizzazione: 16/24 bit

Utilizzo di un cavo audio digitale a fibre ottiche

1 Staccare il cavo di alimentazione CA.
2 Collegare l'unità e un lettore CD, ecc.
3 Collegare il cavo di alimentazione CA all'unità. (⇒ 13)
4 Premere [AMP ⏻] per accendere l'unità.
5 Premere ripetutamente [>INPUT<] per selezionare "OPT1" oppure "OPT2".
- È inoltre possibile selezionare la sorgente di ingresso ruotando la manopola di selezione sull'unità.
6 Avviare la riproduzione sul dispositivo collegato.

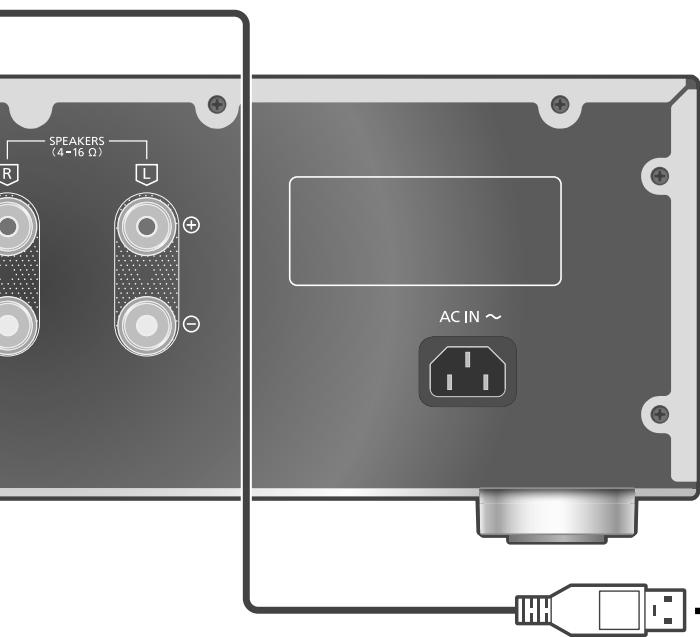

Cavo USB 2.0 (non in dotazione)

Utilizzando il cavo USB 2.0 (non in dotazione), l'unità può essere collegata al PC o altro dispositivo per la riproduzione della musica.

Dispositivo audio con terminale di uscita USB-DAC quale ST-G30 o altro

■ Preparazione

Connessione a un PC

• Prima di effettuare il collegamento al PC, seguire i seguenti passaggi.
• Riguardo alle versioni OS per il proprio PC (aggiornate ad agosto 2021), si rimanda a quanto di seguito indicato:

-Windows 8.1, Windows 10

-macOS 10.12, 10.13, 10.14, 10.15, 11.0, 11.1, 11.2, 11.3, 11.4

① Scaricare e installare l'apposito driver USB sul PC. (Solo per il sistema operativo Windows)
- Scaricare e installare il driver dal sito sottostante. www.technics.com/support/
② Scaricare ed installare l'app dedicata "Technics Audio Player" (gratuita) sul proprio PC.
- Scaricare e installare la app dal sito sottostante. www.technics.com/support/

Utilizzo del cavo USB 2.0

1 Staccare il cavo di alimentazione CA.
2 Collegare questa unità a un PC, ecc.

3 Collegare il cavo di alimentazione CA all'unità. (⇒ 13)
4 Premere [AMP ⏻] per accendere l'unità.
5 Premere ripetutamente [>INPUT<] per selezionare "PC".

- È inoltre possibile selezionare la sorgente di ingresso ruotando la manopola di selezione sull'unità.

6 Avviare la riproduzione utilizzando l'app dedicata "Technics Audio Player" sul PC connesso.

Nota

• Quando si collega un dispositivo audio con terminale di uscita USB-DAC quale, ad esempio, l'ST-G30, consultare le istruzioni per l'uso del dispositivo collegato.
• Per il formato supportato si rimanda a "Specifiche". (⇒ 31)
• Windows è un marchio di fabbrica o un marchio registrato di Microsoft Corporation negli Stati Uniti e in altri paesi.
• macOS è un marchio di Apple Inc.

Utilizzando il cavo PHONO (non in dotazione) è possibile collegare il giradischi mentre con il cavo audio analogico (non in dotazione) è possibile collegare all'unità il lettore Blu-ray Disc, ecc. per la riproduzione della musica. Giradischi PHONO R L PHONO EARTH U Filo di terra PHONO (non in dotazione) UPDTE 5 V — 500 mA CONTROL PC OPT2 OPT1 COAX2 COAX1 DIGITAL IN PHONO EARTH LINE OUT (ANALOG SOURCE ONLY) PHONO LINE2 / MAIN IN LINE1 ANALOG IN PRE OUT

Cavo PHONO (non in dotazione)

Utilizzo del cavo PHONO/cavo audio analogico

1 Staccare il cavo di alimentazione CA.
2 Collegare l'unità e un dispositivo.

- I terminali PHONO per il collegamento del giradischi supportano la testina di tipo MM/MC.

3 Collegare il cavo di alimentazione CA all'unità. (⇒ 13)
4 Premere [AMP ⏻] per accendere l'unità.
5 Premere ripetutamente [>INPUT<] per selezionare "PHONO", "LINE1" o "LINE2".

• È inoltre possibile selezionare la sorgente di ingresso ruotando la manopola di selezione sull'unità.
• Impostare su "LINE2" (⇒ 17) quando "MAIN IN" è visualizzato come sorgente di ingresso dell'unità.
  6 Avviare la riproduzione sul dispositivo collegato.

Nota

• Quando si collega l'unità a un giradischi con equalizzatore PHONO integrato, disinserire l'equalizzatore del giradischi oppure collegare il cavo PHONO ai terminali di ingresso audio analogici (LINE1 o LINE2).
• Quando si collega un giradischi con filo di terra PHONO, collegare quest'ultimo al terminale PHONO EARTH dell'unità.

Selezione del tipo di testina

Selezionare le impostazioni (MM/MC) idonee per il tipo di testina del giradischi collegato.

1 Premere [AMP].
2 Premere [MENU].
3 Premere ripetutamente [▲], [▼] per selezionare "MM/MC", quindi premere [OK].
4 Premere [▲], [▼] per selezionare "MM"/"MC" quindi premere [OK].

Minimizzazione della distorsione del suono

Qualora si verifichi una distorsione del suono durante l'utilizzo dei terminali di ingresso audio analogici, l'impostazione dell'attenuatore potrebbe migliorare la qualità del suono.

• L'impostazione di fabbrica è "Off".

1 Premere [AMP].
2 Premere [MENU].
3 Premere ripetutamente [▲], [▼] per selezionare "Attenuator" e quindi premere [OK].
4 Premere [▲], [▼] per selezionare un valore, quindi premere [OK].

- Le impostazioni "Attenuator" possono essere salvate singolarmente per "MM" e "MC".

Cavo audio analogico (non in dotazione)

Non inviare il segnale audio dai terminali PRE OUT/LINE OUT ai terminali di ingresso audio analogici dell'unità. Ciò potrebbe causare malfunzionamento.

AUDIO OUT R L Lettore Blu-ray Disc, ecc.

Riduzione del rumore a bassa frequenza

Riduce il rumore a bassa frequenza causato dalla distorsione della registrazione.

• L'impostazione di fabbrica è "Off".

1 Premere [AMP].
2 Premere [MENU].
3 Premere ripetutamente [▲], [▼] per selezionare "Subsonic Filter" e quindi premere [OK].
4 Premere [▲], [▼] per selezionare "On" e quindi premere [OK].

Passaggio a una fase del disco da riprodurre

Imposta la riproduzione per permettere di godere dell'audio a fase invertita.

- L'impostazione predefinita di fabbrica è "Normal".

1 Premere [AMP].
2 Premere [MENU].
3 Premere ripetutamente [▲], [▼] per selezionare "Phase", quindi premere [OK].
4 Premere [▲], [▼] per selezionare "Normal" / "Invert" quindi premere [OK].

• Con l'impostazione su "Invert", il colore della sorgente di ingresso è invertito sul display.
• Questa funzione non è disponibile per il segnale di uscita audio dai terminali LINE OUT.

Collegamento a "LINE2"

I terminali di ingresso audio analogici (LINE2/MAIN IN) hanno entrambi le funzioni LINE2 e MAIN IN. Quando l'unità non è utilizzata come amplificatore principale, disporre l'impostazione dell'ingresso di questa unità su "LINE2".

• L'impostazione di fabbrica è "LINE2".

1 Premere [AMP].
2 Premere ripetutamente [>INPUT<] per selezionare "MAIN IN".
3 Premere [MENU].
4 Premere ripetutamente [▲], [▼] per selezionare "Input Mode" e quindi premere [OK].
5 Premere ripetutamente [▲], [▼] per selezionare "LINE2" e quindi premere [OK].
6 Confermare il messaggio visualizzato e premere [OK].

- Viene visualizzato il livello del volume impostato dopo la commutazione su "LINE2". Confermare e regolare il volume prima di premere [OK].

7 Premere [▲], [▼] per selezionare "Yes" e quindi premere [OK].

Utilizzo dell'unità come amplificatore di potenza

L'unità può essere utilizzata come amplificatore di potenza collegandovi il ricevitore AV, l'amplificatore di controllo, ecc. tramite il cavo audio analogico (non in dotazione).

PRE OUT R L Ricevitore AV, amplificatore di controllo, ecc. UPDATES 5V = 500mA CONTROL DIGITAL IN PC OPT2 OPT1 COAX2 COAX1 PHONO EARTH LINE OUT (ANALOG SOURCE ONLY) PHONO LINE2 / MAIN IN LINE1 ANALOG IN

Cavo audio analogico (non in dotazione)

Prima di effettuare il collegamento, impostare il volume del ricevitore AV, dell'amplificatore di controllo, ecc. sul valore minimo.

Quando si utilizza l'unità come amplificatore di potenza, la regolazione del suo volume è disabilitata. Regolare il volume poco alla volta dal dispositivo collegato.

Non inviare il segnale audio dai terminali PRE OUT/LINE OUT ai terminali MAIN IN dell'unità. Ciò potrebbe causare malfunzionamento.

Utilizzo del cavo audio analogico

1 Staccare il cavo di alimentazione CA.
2 Collegare l'unità e il ricevitore AV, l'amplificatore di controllo, ecc. dopo aver regolato il volume del dispositivo sul valore minimo.
3 Collegare il cavo di alimentazione CA all'unità. (⇒ 13)
4 Premere [AMP ⏻] per accendere l'unità.
5 Premere ripetutamente [>INPUT<] per selezionare "LINE2".
- È inoltre possibile selezionare la sorgente di ingresso ruotando la manopola di selezione sull'unità.
6 Premere [AMP].
7 Premere [MENU].
8 Premere ripetutamente [▲], [▼] per selezionare "Input Mode" e quindi premere [OK].

9 Premere [▲], [▼] per selezionare "MAIN IN" e quindi premere [OK].
10 Confermare il messaggio visualizzato e premere [OK].
11 Premere [▲], [▼] per selezionare "Yes" e quindi premere [OK].
12 Avviare la riproduzione sul dispositivo collegato.

Nota

• Il volume e la qualità del suono ("Tone Control", ecc.) non possono essere regolati tramite questa unità.
• La presa delle cuffie e i terminali PRE OUT non trasmettono il suono.
• Quando l'unità non è utilizzata come amplificatore di potenza, selezionare "LINE2". (⇒ 17)
• Commutando la sorgente di ingresso su "LINE2" o altra sorgente da "MAIN IN" e avendo il livello corrente del volume superiore a quello precedente, il volume si regola in modo automatico.

Minimizzazione della distorsione del suono

Se il suono è distorto, impostare l'attenuatore su "On" potrebbe migliorare la qualità del suono.
• L'impostazione di fabbrica è "Off".

1 Premere [AMP].
2 Premere [MENU].
3 Premere ripetutamente [▲], [▼] per selezionare "Attenuator" e quindi premere [OK].
4 Premere [▲], [▼] per selezionare "On" e quindi premere [OK].

Collegamento di un amplificatore di potenza, subwoofer, ecc.

Per trasmettere i segnali audio analogici, è possibile collegare l'amplificatore di potenza, il subwoofer, ecc., con il cavo audio analogico (non in dotazione).

Amplificatore di potenza, subwoofer, ecc.

Cavo audio analogico (non in dotazione)

UPDATE 5 V = 500 mA CONTROL PC OPT2 OPT1 COAX2 COAX1 PHONO EARTH rH LINE OUT ANALOG / SOURCE ONLY PHONO LINE2 / MAIN IN R R LINE1 ANALOG IN PRE OUT

Non inviare il segnale audio dai terminali PRE OUT/LINE OUT ai terminali di ingresso audio analogici dell'unità. Ciò potrebbe causare malfunzionamento.

Utilizzo del cavo audio analogico

1 Staccare il cavo di alimentazione CA.
2 Collegare l'unità e un amplificatore di potenza, subwoofer, ecc.
3 Collegare il cavo di alimentazione CA all'unità. (⇒ 13)
4 Premere [AMP ⏻] per accendere l'unità.

Nota

• Per maggiori informazioni, si rimanda alle istruzioni per l'uso del dispositivo collegato.
• Quando questa unità è utilizzata come amplificatore principale, il suono non è trasmesso dai terminali PRE OUT. (⇒ 18)

Impostazione dell'uscita audio (PRE OUT)

È possibile impostare l'uscita audio dei terminali di uscita degli altoparlanti e dei terminali PRE OUT.

1 Premere [AMP].
2 Premere [SETUP].
3 Premere ripetutamente [▲], [▼] per selezionare "PRE OUT" e quindi premere [OK].
4 Premere [▲], [▼] per selezionare l'impostazione dell'uscita, quindi premere [OK].

• L'impostazione di fabbrica è "Off".

- Non disponibile quando l'unità è impiegata come amplificatore principale. (⇒ 18)

On:

Il suono è trasmesso dai terminali di uscita degli altoparlanti e dai terminali PRE OUT.

On (Speaker:Off):

I terminali di uscita degli altoparlanti non trasmettono il suono. Il suono è trasmesso dai terminali PRE OUT.

Off:

I terminali PRE OUT non trasmettono il suono. Il suono viene trasmesso dai terminali di uscita degli altoparlanti.

Nota

• Quando si collega un amplificatore di potenza, si consiglia di impostare la voce su “On (Speaker:Off)” (tensione di uscita nominale: 1 V).
• Quando si utilizza la funzione di correzione dell'uscita per gli altoparlanti collegati, impostare su "Off" perché detta funzione (LAPC) influenza l'uscita audio dal terminale PRE OUT. (⇒ 24)

Collegando il masterizzatore CD, ecc., tramite cavo audio analogico (non in dotazione), l'unità può trasmettere i segnali audio analogici (LINE1/LINE2/PHONO).

LINE IN R L Masterizzatore CD, ecc.

Cavo audio analogico (non in dotazione)

Non inviare il segnale audio dai terminali PRE OUT/LINE OUT ai terminali di ingresso audio analogici dell'unità. Ciò potrebbe causare malfunzionamento.

Utilizzo del cavo audio analogico

1 Staccare il cavo di alimentazione CA.
2 Collegare l'unità e un masterizzatore CD, ecc.
3 Collegare il cavo di alimentazione CA all'unità. (⇒ 13)
4 Premere [AMP ⏻] per accendere l'unità.

Nota

• Quando viene selezionato un segnale audio digitale (COAX1/COAX2/OPT1/OPT2/PC) come sorgente di ingresso dell'unità, viene trasmesso il segnale audio analogico (LINE1).
• Commutando la sorgente di ingresso, nel segnale audio di uscita si verifica la discontinuità dell'audio.

Possono essere impostati gli effetti sonori e altre impostazioni.

1 Premere [AMP].
2 Premere [SETUP].
3 Premere ripetutamente [▲], [▼] per selezionare il menu e quindi premere [OK].
4 Premere [▲], [▼], [◀], [▶] per selezionare una voce o un valore desiderati, quindi premere [OK].

Regolazione di BASS/MID/TREBLE "Tone Control"

È possibile regolare la tonalità dell'unità. È possibile regolare ciascun intervallo tonale (BASS/MID/TREBLE).

• Per abilitare questa funzione, selezionare "On (adjustment)".
• Il suono si silenzia temporaneamente passando a "On (adjustment)" / "Off".
• Ogni livello può essere regolato tra "-10" e "+10".
• Successivamente all'impostazione, viene visualizzato "TONE".
• Quando si collega la funzione di comando del sistema di supporto dispositivi Technics (lettore audio di rete, ecc.) all'unità, l'impostazione del suono sul dispositivo collegato potrebbe avere priorità. Regolare il suono con il dispositivo collegato.
• Non disponibile quando l'unità è impiegata come amplificatore di potenza (⇒ 18). Regolare il suono con il ricevitore AV, l'amplificatore di controllo, ecc.

Regolazione del bilanciamento degli altoparlanti "Balance L/R"

Regola il bilanciamento dell'uscita dagli altoparlanti di sinistra e destra.

• Ogni livello può essere regolato tra 18 dB (SX) e 18 dB (DX).
• È altresì regolata l'uscita audio dalle cuffie collegate e dai terminali PRE OUT.
• Quando l'unità è utilizzata come amplificatore di potenza (⇒ 18), questa impostazione è disabilitata. Regolare l'impostazione con il dispositivo collegato.

Regolazione dell'attenuatore del volume

"VOLUME Attenuator"

Impostare l'attenuatore su "On (-20dB)" per agevolare la regolazione del volume su valori bassi.

• L'impostazione di fabbrica è "Off".
- Viene visualizzato "ATT" e, dopo l'impostazione, il livello del volume appare come -20 dB. (Intervallo del volume: - dB (min), da -98,0 dB a -20,0 dB (max))
- Non disponibile quando l'unità è impiegata come amplificatore di potenza (⇒ 18). Regolare il suono con il ricevitore AV, l'amplificatore di controllo, ecc.

PHONES VOLUME MAX INPUT SELECTOR

Funzione di auto-spegnimento "Auto Off"

Questa unità è stata progettata per ridurre i consumi energetici. L'unità è rimasta inutilizzata per circa 20 minuti ed entrerà in modalità standby entro un minuto. Per evitare questo premere un tasto qualsiasi.

• L'impostazione di fabbrica è "On". Per disabilitare questa funzione, selezionare "Off".
• 3 minuti prima dello spegnimento dell'unità, viene visualizzato Auto Off.

Nota

- L'impostazione viene memorizzata anche spegnendo e accendendo l'alimentazione.

Regolazione del livello di luminosità "Auto DIMMER"

L'unità è rimasta inattiva per circa 20 minuti e regolerà provvisoriamente la luminosità della luce del peak power meter, dell'indicatore di alimentazione, dell'indicatore LAPC, ecc.

• L'impostazione di fabbrica è "On".
- La funzione "Auto Off" ha priorità quando "Auto Off" è impostato su "On".

Visualizzazione dello stato del volume "VOLUME Display"

Quando si regola il volume, ne viene visualizzato lo stato.

• L'impostazione di fabbrica è "On".
- Non disponibile quando l'unità è impiegata come amplificatore principale. (⇒ 18)

Controllo del nome del modello "Model No."

Viene visualizzato il nome del modello.

Controllo della versione del firmware "F/W Version"

Viene visualizzata la versione del firmware installato.

È possibile effettuare la regolazione ottimale in base agli altoparlanti in uso.

Misurare il segnale di uscita dell'amplificatore e correggere la relativa uscita (LAPC)

■ Preparazione

- Scollegare le cuffie.

Tono di test emesso durante la misura

Per garantire l'accuratezza della misura, gli altoparlanti emettono un tono di test ad intervalli regolari, per circa 3 minuti. Non è possibile cambiare il volume dell'audio emesso mentre è in corso la misurazione.

1 Premere [AMP ⏻] per accendere l'unità.

2 Tenere premuto [LAPC] fino a quando viene visualizzato "Please Wait".

Viene visualizzato "LAPC Measuring" e questa unità avvierà la misurazione del segnale di uscita dell'amplificatore. Controllare che il suono di prova sia emesso da entrambi gli altoparlanti destro e sinistro. Una volta completata la misurazione, la correzione del segnale in uscita dall'amplificatore verrà attivata automaticamente.

• La misura del segnale dell'amplificatore viene annullata nelle condizioni che seguono:
  -Premendo [MUTE]/[LAPC]
  -Cambiando la sorgente di ingresso
• Se si collegano le cuffie durante la misurazione del segnale dell'amplificatore o la correzione di uscita dello stesso, verrà cancellata.

■ Attivazione/disattivazione della funzione di correzione del segnale in uscita

Premere [LAPC] per selezionare "On"/"Off".

- Mentre è in corso la funzione di correzione dell'uscita, l'indicatore LAPC è acceso e viene visualizzato "LAPC : On".

Nota

• Quando si utilizza la funzione di correzione dell'uscita degli altoparlanti collegati, impostare su "Off" perché detta funzione (LAPC) influenza l'uscita audio dal terminale PRE OUT. ( 20)
• A seconda del tipo di diffusori collegati, l'effetto della funzione di correzione del segnale in uscita può essere minimo.
• L'uscita corretta rimane infatti fino alla successiva misurazione del segnale di uscita. In caso di utilizzo di altri altoparlanti, effettuare nuovamente la misurazione.

Aggiornamenti firmware

"F/W Update"

Talvolta, Panasonic pubblica firmware aggiornati per questa unità che possono aggiungere o migliorare alcune funzioni. Questi aggiornamenti sono disponibili gratuitamente.

- Per informazioni relative all'aggiornamento, si rimanda al seguente sito web. www.technics.com/support/firmware/

Il download richiede circa 5 minuti.

Non scollegare il cavo di alimentazione CA e non portare questa unità in standby durante l'aggiornamento.

Non scollegare la memoria flash USB durante l'aggiornamento.

- Durante l'aggiornamento, l'avanzamento viene visualizzato come "Updating □ %". ("□" indica un numero.)

Nota

• Mentre è in corso il processo di aggiornamento non è possibile effettuare nessun'altra operazione.
• Se non vi sono aggiornamenti, verrà visualizzata l'indicazione "Firmware is Up To Date". (Aggiornamento non necessario.)
• L'aggiornamento del firmware potrebbe azzerare le impostazioni dell'unità.

■ Preparazione

- Scaricare il firmware più recente sulla memoria flash USB. Per maggiori dettagli, si rimanda al seguente sito web. www.technics.com/support/firmware/

1 Collegare la memoria flash USB con il nuovo firmware.

UPDATE 5 V → 500 mA CONTROL DIGITAL IN PC OPT2 OPT1 COAX2 COAX1 LINE OUT (ANALOG (SOURCE ONLY) PHONO EARTH + m PHONO LINE2 / MAIN IN LINE1 ANALOG IN

2 Premere [AMP].
3 Premere [SETUP].

4 Premere ripetutamente [▲], [▼] per selezionare "F/W Update" e quindi premere [OK].
5 Premere [▲], [▼] per selezionare "Yes" e quindi premere [OK].

- Durante l'aggiornamento, l'avanzamento viene visualizzato come "Updating □ %". ("□" indica un numero.)

- Al termine dell'aggiornamento verrà visualizzata l'indicazione "Success".

6 Una volta comparso "Success", premere il pulsante di stand by/accensione dell'unità, scollegare il cavo di alimentazione CA e la memoria flash USB.
7 Ricollegare il cavo di alimentazione CA dopo 3 minuti.

Nota

- L'aggiornamento può non essere andato a buon fine nei seguenti casi:

• "Updating" non viene visualizzato per 5 minuti o più.
  – La visualizzazione dell'avanzamento (%) si interrompe per 5 minuti o più

Se l'aggiornamento non andasse a buon fine, scollegare il cavo di alimentazione CA dopo aver spento l'unità, ricollegarlo dopo 3 minuti e riaggiornarlo con un'altra memoria flash USB.

• A seconda della memoria flash USB, la durata del download potrebbe essere maggiore.
• Utilizzare una memoria flash USB con formato FAT16 o FAT32.
• Il terminale UPDATE è utilizzato solo per l'aggiornamento firmware. Per l'aggiornamento del firmware, non collegare dispositivi USB diversi dalla memoria flash USB.
• Non caricare alcun dispositivo USB dal terminale UPDATE dell'unità.

Collegamento del controllo del sistema

L'unità e i dispositivi Technics che supportano la funzione di comando del sistema (lettore audio di rete, lettore CD ecc.) possono essere gestiti contemporaneamente con l'ausilio del telecomando.

Per maggiori informazioni, si rimanda alle istruzioni per l'uso di ciascun dispositivo.

Per maggiori informazioni, si rimanda alle istruzioni per l'uso di ciascun dispositivo. UPDATE = 500 mA CONTROL DIGITAL IN PC OPT2 OPT1 COAX2 COAX1 PHONO EARTH rh LINE OUT ANALOG SOURCE/INDI PHONO LINE2/MAIN IN ANALOG IN PRE OUT Cavo di collegamento del sistema COAXIAL OUT* Cavo digitale coassiale (non in dotazione)* LETTORE AUDIO DI RETE, ecc.

Utilizzo del cavo di collegamento del sistema e del cavo audio

1 Staccare il cavo di alimentazione CA.
2 Collegare l'unità e la funzione di comando del sistema di supporto dispositivi Technics (lettore audio di rete, ecc.).

- Quando si collegano l'unità e il dispositivo, utilizzare il cavo singolo di collegamento del sistema e i cavi audio.

- Impiegare il cavo di collegamento del sistema in dotazione con il dispositivo collegato.

3 Collegare il cavo di alimentazione CA all'unità. (⇒ 13)
4 Premere [AMP ⏻] per accendere l'unità.
5 Premere [AMP].
6 Premere [SETUP].
7 Premere ripetutamente [▲], [▼] per selezionare "System Control" e quindi premere [OK].

8 Premere [▲], [▼] per selezionare la sorgente di ingresso del dispositivo collegato al precedente passaggio 2, quindi premere [OK].

• Selezionare "Off" per disabilitare la funzione di controllo del sistema.
  *: L'illustrazione mostra l'esempio di collegamento con cavo digitale coassiale. Collegare il dispositivo al cavo/terminale corretto, che supporta il dispositivo.

Nota

• Quando si utilizza la funzione di controllo del sistema collegando il dispositivo Technics al terminale LINE2 di questa unità, selezionare "LINE2" (⇒ 17) come impostazione di ingresso dei terminali di ingresso audio analogici (LINE2/MAIN IN) di questa unità.
• Quando l'unità è utilizzata come amplificatore di potenza (⇒ 18), la funzione di controllo del sistema del dispositivo Technics collegato ai terminali MAIN IN è disabilitata.
• La funzione di controllo del sistema non è disponibile fintanto che "System Control" è impostato su "LINE2" e "Input Mode" è impostato su "MAIN IN" (⇒ 18) anche quando l'unità non è utilizzata come amplificatore principale.

Accensione dell'unità e del dispositivo collegato

• Puntando il telecomando verso l'unità e premendo [AMP ⏻] quando unità e dispositivo collegato sono in modalità standby, l'unità e il dispositivo si accenderanno contemporaneamente.
• Quando la sorgente di ingresso selezionata corrisponde a quella impostata con "System Control"
• Puntando il telecomando verso l'unità e premendo [AMP ⭕] quando unità e dispositivo collegato sono accesi, l'unità e il dispositivo collegato passeranno contemporaneamente in modalità standby.
• L'unità e il dispositivo collegato possono anche essere gestiti premendo il pulsante di standby/accensione presente sull'unità.

Commutazione automatica della sorgente di ingresso dell'unità

Quando si effettua un'operazione quale la riproduzione sul dispositivo collegato, la sorgente di ingresso dell'unità commuterà automaticamente sulla sorgente impostata con "System Control".

Prima di rivolgersi all'assistenza, eseguire i seguenti controlli. In caso di dubbi su alcune verifiche o nel caso in cui le soluzioni indicate nella guida non risolvano il problema, rivolgersi al proprio rivenditore per le istruzioni.

Surriscaldamento di questa unità

L'unità diventa calda durante l'uso. Non si tratta di un malfunzionamento.

È stata installata la versione più recente del firmware?

Panasonic migliora costantemente il firmware dell'unità per garantire ai propri clienti le tecnologie più recenti. (⇒ 25)

Per ripristinare tutte le impostazioni predefinite di fabbrica

Quando si verificano le seguenti circostanze, reimpostare la memoria:

• Premendo i pulsanti non si ottiene alcuna risposta.
• Si desidera cancellare e reimpostare il contenuto della memoria.

1 Premere [AMP].
2 Premere [SETUP].
3 Premere ripetutamente [▲], [▼] per selezionare "Initialization" e quindi premere [OK].

- Appare una schermata di conferma. Selezionare "Yes" nei passaggi che seguono per riportare tutte le impostazioni ai valori predefiniti.

4 Premere [▲], [▼] per selezionare "Yes" e quindi premere [OK].
5 Premere [▲], [▼] per selezionare "Yes" e premere nuovamente [OK].

Generale

L'unità non funziona.

Le operazioni non sono state eseguite correttamente.

• Uno dei dispositivi di sicurezza dell'unità potrebbe essere stato attivato.
  ① Premere [∅/I] sull'unità per portarla in standby.
• Se l'unità non passa in standby, scollegare il cavo di alimentazione CA, attendere almeno 3 minuti, quindi ricollegarlo.
  ② Premere [Ø/I] sull'unità per accenderla. Se l'unità continua a non funzionare, rivolgersi al rivenditore.

Si sente un "ronzio" durante la riproduzione.

• Vicino ai cavi, si trova il cavo di alimentazione CA di un altro dispositivo o una lampada a fluorescenza. Spegnere le altre apparecchiature o mantenerle lontane dai cavi dell'unità.
• La presenza di un forte campo magnetico vicino a un televisore o a un altro dispositivo può pregiudicare la qualità dell'audio. Tenere l'unità lontano da questi luoghi.
• È possibile che gli altoparlanti emettano dei rumori quando nelle vicinanze si trova un dispositivo che genera potenti onde radio, come un telefono cellulare durante una chiamata.

Nessun suono.

• Controllare il volume dell'unità e del dispositivo collegato.
• Controllare i collegamenti ai diffusori e agli altri dispositivi.
• Collegare gli altoparlanti e misurare il segnale di uscita dell'amplificatore. (⇒ 24)
• Controllare l'impedenza degli altoparlanti collegati.
• Verificare che sia selezionata la sorgente in ingresso corretta.
• Inserire fino in fondo gli spinotti dei cavi da collegare.
• Confermare l'impostazione dell'uscita del suono (il suono non viene emesso dagli altoparlanti collegati ai terminali di uscita dell'unità quando "PRE OUT" è impostato su "On (Speaker:Off)"). (⇒ 20)
• Il suono non viene trasmesso dai terminali PRE OUT quando "PRE OUT" è impostato su "Off". (L'impostazione predefinita di fabbrica è "Off".) (⇒ 20)
• Quando si collega uno spinotto, gli altoparlanti e i terminali PRE OUT non emettono alcun suono. (⇒ 20)
• La riproduzione di contenuto multi-canale non è supportata.
• I terminali di ingresso audio digitale di questa unità sono in grado di rilevare solo segnali PCM lineari. Per maggiori informazioni, si rimanda alle istruzioni per l'uso del dispositivo.

Il suono è distorto.

• Impostare "Attenuator" su "On" in funzione dell'ingresso audio analogico potrebbe ridurre al minimo la distorsione del suono. (⇒ 16, 19)
• Non è possibile impostare l'attenuatore in base al segnale audio di uscita proveniente dal terminale LINE OUT.

Il volume cambia automaticamente.

- Commutando la sorgente di ingresso su "LINE2" o altra sorgente da "MAIN IN" e avendo il livello corrente del volume superiore a quello precedente, il volume si regola in modo automatico. (La manopola del volume gira automaticamente.) (⇒ 18)

L'unità passa automaticamente in modalità standby.

• La funzione di spegnimento automatico è attiva? (⇒ 23)
• Questa unità dispone di un circuito di protezione per evitare i danni causati dal surriscaldamento. Quando si utilizza questa unità ad un volume troppo alto per un lungo periodo di tempo, potrebbe spegnersi automaticamente. Attendere che l'unità si raffreddi prima di accendere l'unità. (Per circa 3 minuti)

Vengono ripristinate le impostazioni predefinite.

- L'aggiornamento del firmware potrebbe resettare le impostazioni.

Il peak power meter non funziona.

- Nei seguenti casi, il misuratore non funziona: - quando sono collegate le cuffie; - quando la spia del peak power meter viene spenta premendo [DIMMER]; - quando l'unità è silenziata premendo [MUTE]; - quando "PRE OUT" è impostato su "On (Speaker:Off)" (⇒ 20).

La funzione di controllo del sistema non funziona.

• Impiegare il cavo di collegamento del sistema in dotazione con il dispositivo collegato.
• Collegare il cavo di collegamento del sistema ai terminali del sistema (CONTROL). (⇒ 26)
• Controllare la connessione del cavo di collegamento del sistema, del cavo audio e della sorgente di ingresso impostata con "System Control". (⇒ 26)
• Collegare la funzione di comando del sistema di supporto dispositivi Technics (lettore audio di rete, lettore CD ecc.) all'unità. Per maggiori dettagli, si rimanda al seguente sito web. www.technics.com/support/

PC

Il PC non riconosce questa unità.

• Controllare il proprio ambiente operativo. ( 15)
• Riavviare il PC, portare in standby e riaccendere questa unità, infine ricollegare il cavo USB.
• Utilizzare un'altra porta USB del PC collegato.
• Installare il driver USB dedicato in caso di utilizzo di un PC con Windows. (⇒ 15)

Telecomando

Il telecomando non funziona correttamente.

• Le batterie sono esaurite o inserite in modo non corretto. (⇒ 10)
• Per evitare interferenze, non collocare oggetti di fronte al sensore del segnale. (⇒ 08)
• Se la modalità del telecomando è diversa da quella di questa unità, effettuare la regolazione affinché siano le stesse. (⇒ 11)

Cura dell'unità

• Prima di eseguire qualsiasi operazione di manutenzione, rimuovere il cavo di alimentazione CA dalla presa. Pulire l'unità con un panno morbido.
• Se l'unità è molto sporca, passare un panno inumidito e ben strizzato per rimuovere lo sporco, quindi un panno morbido.
• Non utilizzare solventi come benzina, diluenti, alcol, detergenti da cucina, panni chimici, ecc. In caso contrario l'involucro esterno potrebbe deformarsi o il rivestimento potrebbe staccarsi.

Messaggi

ATTENTION : MAX Output Setting

• Quando si utilizza l'unità come amplificatore di potenza, la regolazione del suo volume è disabilitata.
• Regolare il volume poco alla volta dal dispositivo collegato. (⇒ 18)

Auto Off

- L'unità è rimasta inutilizzata per circa 20 minuti e si spegnerà entro un minuto. Premere qualsiasi pulsante per annullare. (⇒ 23)

Connect USB Device

• Il download del firmware non è riuscito.
• Scaricare il firmware più recente nella memoria flash USB e riprovare. (⇒ 25)

Disconnect PHONES

• Quando sono collegate le cuffie, la misurazione del segnale di uscita dell'amplificatore (LAPC) non si avvia.
• Scollegare le cuffie.
• Se si collegano le cuffie durante la misurazione del segnale dell'amplificatore o la correzione di uscita dello stesso, verrà cancellata. (⇒ 24)

"F□□" ("□" indica un numero.)

- Si è verificata un'anomalia. (Se l'unità rileva un'anomalia, il circuito di protezione scatta e l'alimentazione elettrica potrebbe staccarsi automaticamente.)

-Il volume è eccessivamente alto? Diversamente, l'unità è posizionata in un luogo estremamente caldo?
Attendere alcuni secondi e poi riaccendere l'unità. (Il circuito di protezione si disattiva.)

Load Fail

• Impossibile trovare il firmware nella memoria flash USB.
• Scaricare il firmware più recente nella memoria flash USB e riprovare. (⇒ 25)

No Device

• Non è collegata la memoria flash USB con il nuovo firmware.
  Collegare la memoria flash USB con il nuovo firmware. (⇒ 25)

Not Measured

• Non è ancora stata effettuata la misurazione del segnale di uscita per la funzione di correzione dell'uscita (LAPC).
• Misurare il segnale in uscita. (⇒ 24)

Not Valid

- La funzione che si è tentato di usare non è disponibile con le impostazioni attuali. Verificare i passaggi e le impostazioni.

PHONES Connected

• Le cuffie sono collegate.
- Il suono non viene trasmesso dalla presa delle cuffie e dai terminali di uscita degli altoparlanti quando le cuffie sono collegate e questa unità è utilizzata come amplificatore principale. (⇒ 18)

"Remote □" ("□" sta a indicare un numero.)

• Il telecomando e questa unità usano modalità differenti.
  Cambiare la modalità del telecomando. (⇒ 11)

Unlocked

- È stato selezionato "COAX1", "COAX2", "OPT1", "OPT2" o "PC" ma non è collegato alcun dispositivo. Verificare il collegamento con il dispositivo. (⇒ 14, 15)

- I componenti della frequenza di campionamento, ecc. dei segnali audio non sono inseriti correttamente.

- Per il formato supportato si rimanda a "Specifiche". (⇒ 31)

USB Over Current

Il dispositivo USB sta assorbendo troppa corrente.

- Scollegare e ricollegare il dispositivo USB. (⇒ 25)

- Portare l'unità in standby e poi riaccenderla.

VOLUME □□ OK ("□" indica un numero.)

- Quando la sorgente di ingresso è commutata su "LINE2" o un'altra sorgente da "MAIN IN", viene visualizzato il livello del volume dopo la commutazione della sorgente di ingresso.

- Confermare e regolare il volume prima di premere [OK].

■GENERALI

Alimentazione	CA da 220 V a 240 V, 50/60 Hz
Consumo di energia	95 W
Consumo di energia in modalità standby	Circa 0,5 W
Dimensioni (L×A×P)	430 mm × 148 mm × 428 mm
Massa	Circa 12,6 kg
Intervallo temperature di funzionamento	0 °C a 40 °C
Gamma di umidità tollerata	35 % a 80 % RH (nessuna condensa)

■ SEZIONE AMPLIFICATORE

Potenza in uscita	70 W + 70 W(1 kHz, T.H.D. 0,5 %, 8 Ω,20 kHz LPF)140 W + 140 W(1 kHz, T.H.D. 0,5 %, 4 Ω,20 kHz LPF)
Impedenza di carico	4 Ω a 16 Ω
Risposta in frequenza
PHONO(MM/MC)	20 Hz a 20 kHz (DEVIAZIONE RIAA ±1 dB, 8 Ω)
LINE	5 Hz a 80 kHz (-3 dB, 8 Ω)
DIGITAL	5 Hz a 90 kHz (-3 dB, 8 Ω)
Sensibilità in ingresso/ Impedenza di ingresso
PHONO (MM)	2,5 mV / 47 kΩ
PHONO (MC)	300 uV / 100 Ω
LINE	200 mV / 22 kΩ

■ SEZIONE TERMINALI

Jack cuffie	Stereo, 6,3 mm0,75 mW, 32
PC	USB POSTERIOREConnettore di tipo B
Ingresso analogico	LINE IN × 2 (spinotto)PHONO (MM/MC),(spinotto)
Ingresso digitale	OPT IN × 2 (terminale ottico)COAX IN × 2 (spinotto)
Supporto formati	LPCM
Uscita analogica	LINE OUT (spinotto)PRE OUT (spinotto)
Porta del sistema
Controllo del sistema	Spinotto, 3,5 mm

■ SEZIONE FORMATO
USB-B

Standard USB	USB 2.0 alta velocitàClasse Audio USB 2.0,modalità Asincrona
Supporto formati
PCM	32; 44,1; 48; 88,2;96; 176,4; 192; 352,8;384 kHz/16, 24, 32 bit
DSD	2,8; 5,6; 11,2 MHz
Modalità controlloDSD	Modalità ASIO Nativa,modalità DoP

• Scaricando e installando l'app dedicata, è possibile riprodurre file nei formati estesi. (⇒ 15) Per ulteriori informazioni, vedere le istruzioni per l'uso dell'app.
• Non è garantita la riproduzione di tutti i formati supportati da questa unità.
• La riproduzione di un formato non supportato da questa unità può causare audio discontinuo o rumore. In questi casi, verificare se il formato è supportato.
• Le informazioni relative ai file (frequenza di campionamento, ecc.) visualizzate dall'unità possono differire da quelle visualizzate dal software di riproduzione dei file audio.

Nota

• Le specifiche sono soggette a modifiche senza preavviso.
• Peso e dimensioni sono approssimativi.
  • DSD è un marchio registrato di Sony Corporation.
