HOTTEHADGICS46BWIFI - Hotte aspirante HAIER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil HOTTEHADGICS46BWIFI HAIER au format PDF.
| Type de produit | Hotte de cuisine |
| Modèle | HAIER HOTTEHADGICS46BWIFI |
| Dimensions approximatives | 60 cm (largeur) x 50 cm (profondeur) x 80 cm (hauteur) |
| Poids | 12 kg |
| Alimentation électrique | 220-240 V, 50 Hz |
| Puissance | 200 W |
| Débit d'air | 600 m³/h |
| Niveaux de vitesse | 3 niveaux de vitesse |
| Fonctions principales | Éclairage LED, extraction d'air, mode recyclage |
| Entretien et nettoyage | Filtres lavables au lave-vaisselle, nettoyage régulier recommandé |
| Pièces détachées et réparabilité | Disponibilité de filtres et pièces de rechange |
| Normes de sécurité | Conforme aux normes CE, protection contre les surcharges |
| Compatibilités | Compatible avec les cuisines de toutes tailles |
| Connectivité | Wi-Fi intégré pour contrôle à distance |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - HOTTEHADGICS46BWIFI HAIER
Questions des utilisateurs sur HOTTEHADGICS46BWIFI HAIER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte aspirante au format PDF gratuitement ! Retrouvez votre notice HOTTEHADGICS46BWIFI - HAIER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HOTTEHADGICS46BWIFI de la marque HAIER.
MODE D'EMPLOI HOTTEHADGICS46BWIFI HAIER
Sommaire
INTRODUCTION 45 CONSIGNES DE SECURITE 45 INSTALLATION ELECTRIQUE 47 INSTALLATION (MONTAGE MURAL) 49 INSTALLATION DE LA HOTTE 50 LISTE D'ACCESSIONS D'INSTALLATION STANDARD 55 INSTALLATION (DEFLECTEUR D'AIR POUR LES MODELES EN T, VERRE BOMBÉ, VERRE PLAT) 56 INSTALLATION (ÉVACUATION INTERNE) 58 DESCRIPTION DES COMPOSANTS 59 ENTRETIEN 62 DEPANNAGE 63 SERVICEAPRÈS-VENTE 64
Ce mode d'emploi est conçu pour vous fournir toutes les consignes requises relatives à l'installation, l'utilisation et l'entretien de l'appareil. Afin d'utiliser l'appareil correctement et en toute sécurité, veuillez lire attentivement ce mode d'emploi avant l'installation et l'utilisation.
La hotte utilise des matériaux de haute qualité et est fabriquée avec un design épuré. Equipée d'un moteur électrique de grande puissance et d'un ventilateur centrifuge, elle offre également une forte puissance d'aspiration, un fonctionnement à faible bruit, un filtre à graisse anti-adhésif ainsi qu'une installation et un montage faciles.
Par la présente, Candy Hoover Group Srl déclare que les équipements radio sont conformes à la directive 2014/53/UE et aux exigences légales applicables (pour le marché UKCA). Le texte intégral de la déclaration de conformité est disponible à l'adresse internet suivante: www.candy-group.com
Consignes de sécurité
- Ne laissez jamais les enfants faire fonctionner la machine.
- La hotte est réservée à l'usage domestique, ne convient pas au barbecue, au rôtissoire et à d'autres usages commerciaux.
- La hotte et son filtre doivent être nettoyés régulièrement afin de rester en bon état de fonctionnement.
- Nettoyez la hotte conformément au mode d'emploi et gardez l'appareil à l'abri du risque de brûlure.
- Interdire la cuisson directe avec une cuisinière à gaz. Veuillez garder une bonne ventilation dans la cuisine.
- Avant de brancher cet appareil, vérifie que le cordon d'alimentation n'est pas endommagé. Un câble d'alimentation endommagé doit être remplacé uniquement par du personnel d'entretien qualifié.
- Il doit y avoir une ventilation ajustée de la pièce lorsque la hotte est utilisée en même temps que des appareils à gaz ou employant d'autres combustibles;
- L'air ne doit pas être évacué par un conduit utilisé pour l'évacuation des fumées d'autres appareils à gaz ou alimentés par d'autres carburants;
- Les réglementations en matière d'évacuation de l'air doivent être respectées.
- Surveillez les enfants afin qu'ils ne jouent pas avec l'appareil.
- Ne pas faire flamber les aliments sous la hotte.
- La hotte de cuisine n'est pas destinée à être installée sur une table de cuisson ayant plus de quatre plaques de cuisson
- Il doit y avoir une ventilation ajustée de la salle lors de l'utilisation de la hotte simultanément aux appareils à gaz ou employant d'autres combustibles (non applicable aux appareils qui se contentent de décharger l'air de nouveau dans la pièce);
- Les détails concernant la méthode et la fréquence de nettoyage.
- Il subsiste un risque d'incendie si le nettoyage n'est pas réalisé conformément aux instructions;
- ne pas faire flamber sous la hotte;
- ATTENTION : les pièces accessibles peuvent être chaudes lorsqu'elles sont utilisées avec des appareils de cuisson.
Risque de choc électrique
- Branchez uniquement cet appareil dans une prise correctement mise à la terre. En cas de doute, demandez conseil à un ingénieur dûment qualifié.
- Le non-respect de ces instructions peut entraîner la mort ou provoquer des risques d'incendie ou de décharge électrique.
Installation électrique
Toute installation doit être effectuée par une personne compétente ou un électricien qualifié. Avant de brancher l'alimentation électrique, assurez-vous que la tension d'alimentation correspond à la tension sur la plaque signalétique.
Branchement direct
L'appareil doit être branché directement au secteur à l'aide d'un disjoncteur omnipolaire avec une ouverture minimale de 3 mm entre les contacts.
L'installateur doit s'assurer que le branchement électrique a été effectué correctement et qu'il est conforme au schéma de câblage.
Le câble ne doit pas être plié ou compressé.
Vérifiez régulièrement que la prise électrique et le cordon d'alimentation ne sont pas endommagés. Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon ou un montage spécial disponible auprès du fabricant ou de son agent de maintenance.
Avertissement : il s'agit d'un appareil de classe i et DOIT être mis à la terre
Cet appareil est fourni avec un câble d'alimentation à 3 conducteurs colorés comme suit :
Marron = L ou Live (phase)
Bleu = N ou Neutre
Vert et Jaune = E ou Earth (terre)
Le fusible doit être calibré à 3 ampères.
Liste d'accessoires d'installation standard
| Spéc. | Image d'illustration | Qté |
| Corps de hotte | 1 | |
| Bas de conduit (500 mm) | 1 | |
| Haut de conduit (500 mm) | 1 | |
| Support de conduit supérieur | 1 | |
| Support de conduit inférieur | 1 | |
| Support de hotte de cuisson | 1 | |
| Ø8 bouchons de rawl Ø8×Ø6 couleur blanche | 9 | |
| Vis (ST4 * 30 mm) | 9 | |
| Vis (ST4 * 8 mm) | 6 | |
| Sortie d'air | 1 | |
| Filtre à charbon | 2 |
Installation (montage mural)
Si vous avez une sortie vers l'extérieur, votre hotte peut être raccordée comme sur l'image ci-dessous au moyen d'un conduit d'extraction (émail, aluminium, tuyau flexible non inflammable d'un diamètre intérieur de 150 mm)
- Avant l'installation, éteignez l'appareil et débranchez-le de la prise de courant.
- Pour des performances, la hotte doit être placée à une distance de 65 à 75cm au-dessus de la plaque de cuisson.
Installation de la HOTTE
Placez la hotte à la hauteur souhaitée en respectant la hauteur minimale au-dessus de la table de cuisson.
Marquez l'emplacement du support mural. (Placez les trous entre 700 et 800 mm au-dessus du plan de travail) Retirez la hotte et positionnez le support mural pour marquer les emplacements des trous sur le mur.
Percez les 3 trous dans le mur pour insérer le système de fixation approprié (vis ST4x30 mm).
Accrochez la hotte dans les encoches du support mural.

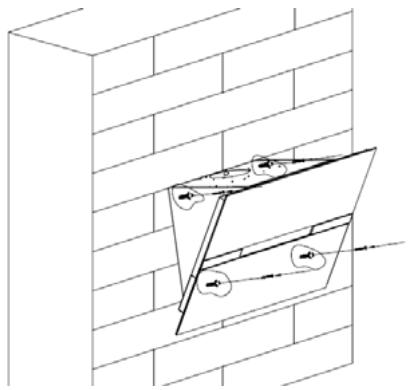

Une fois la hotte en place, localisez l'emplacement des 4 vis murales supplémentaires comme indiqué dans le schéma suivant.
Retirez la hotte pour percer le mur et installer les bouchons muraux.
Fixez le corps de la hotte avec 4 vis de 4mm de diamètre à l'aide de chevilles adaptées à votre mur.

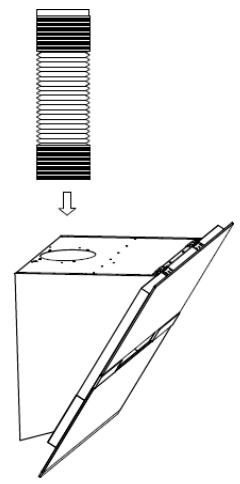

Si le mode d'extraction est sélectionné, placez le conduit d'air d'échappement sur la sortie d'air comme indiqué.

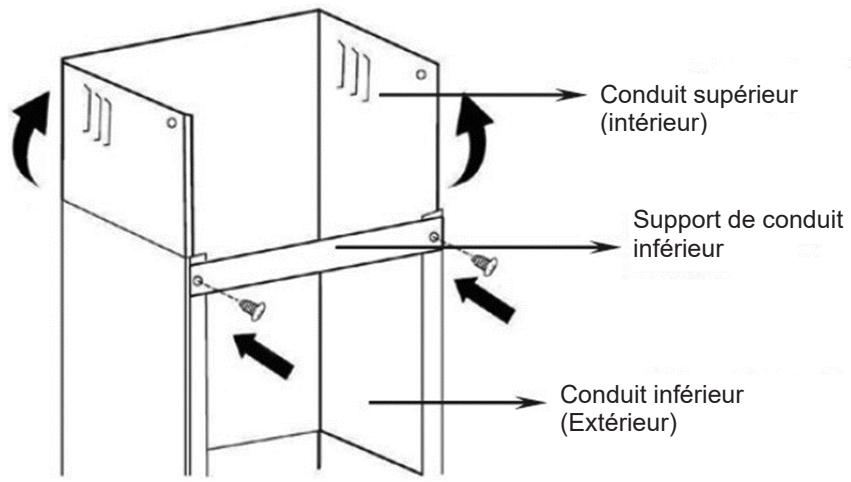

Fixez le support de conduit inférieur au conduit inférieur, tel qu'illustré. Utilisez 2 vis ST 4x8 mm.
(Ne serrez pas trop les vis, assurez-vous que le conduit supérieur peut glisser facilement dans celui inférieur)
Insérez le conduit supérieur dans celui inférieur.
Placez le conduit inférieur dans l'appareil, puis marquez les trous sur le mur.
Retirez le conduit inférieur, puis percez des trous dans le mur : trou pour diamètre de vis 8 mm
Utilisez les chevilles adaptées à votre mur
Installez le conduit inférieur, puis vissez-le au mur avec 2 vis de diamètre 8 mm
Tirez ensuite le conduit supérieur vers le haut jusqu'à la hauteur souhaitée. Marquez les emplacements des trous de montage du support de conduit supérieur.

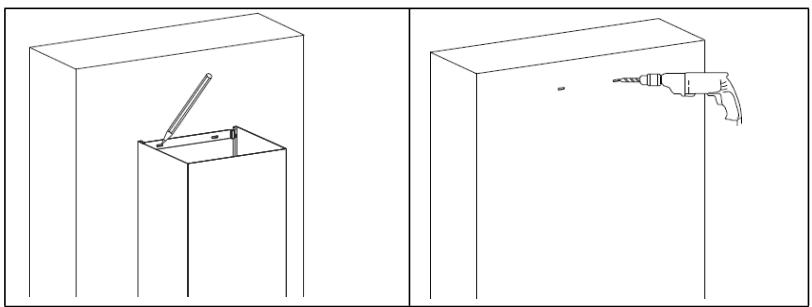

Abaissez le conduit supérieur, puis percez des trous dans le mur.
Insérez les chevilles adaptées à votre mur
Fixez le support mural du conduit supérieur au mur à l'aide des chevilles sélectionnées (vis de 8 mm recommandées).

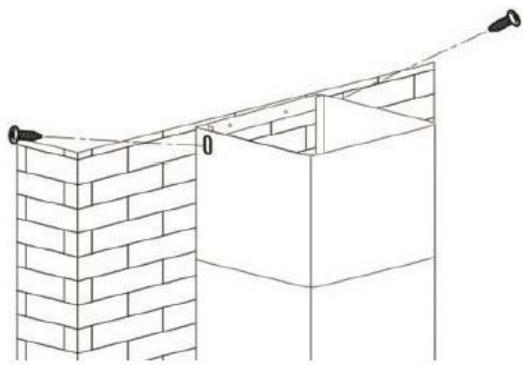

Remontez le conduit supérieur et fixez-le au support mural avec 2 vis ST 4x8 mm
Fixez le conduit inférieur aux pattes de la hotte de cuisine à l'aide de 2 vis ST 4x8 mm.
Liste d'accessoires d'installation standard
| Spéc. | Image d'illustration | Qté |
| Collecteur-deflecteur | 1 | |
| Support | 1 | |
| Ø 8 bouchons rawl Ø 8×Ø 6 couleur blanche | 2 | |
| Vis ST 4,0×30 | 2 | |
| Vis ST 3,5×12 | 2 |
Installation (déflecteur d'air pour les modeles en t, VERRE bombé, VERRE PLAT)
Le déflecteur d'air est mentionné comme inclus et non optionnel.

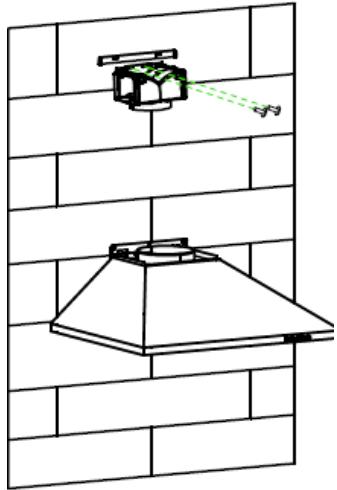

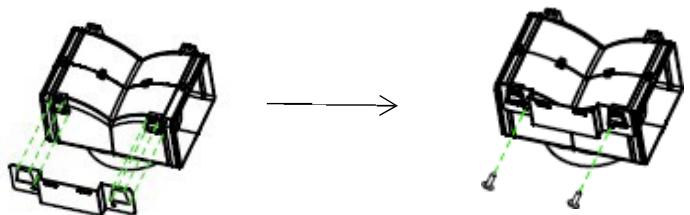

- Fixez le support à la prise en plastique en forme de T avec 2 vis ST 3,5x12 mm fournies comme indiqué ci-dessous :
- Percez 2 trous sur le mur pour recevoir les fiches murales, puis vissez et serrez le support sur le mur avec 2 vis ST 4x30 mm fournies.

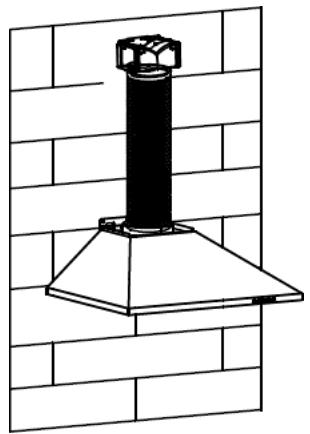

- Fixez le tuyau d'évacuation sur la sortie d'air de la hotte comme indiqué ci-dessous :

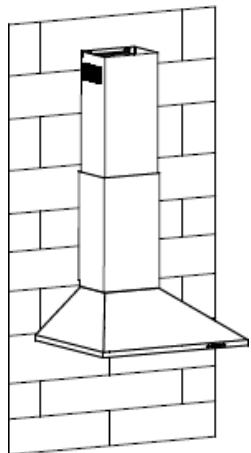

- Installez le conduit sur l'appareil et fixez-le.
Veuillez remarquer : La sortie en plastique en forme de T et les volets en V ne peuvent pas être utilisés en même temps. Vous pouvez les utiliser de deux façons : 1) Ajoutez un rabat en V sur la sortie existante ; 2) Utiliser une sortie en plastique en forme de T, sans ajouter de volet en V. Remarque : Le produit est équipé d'un volet en V. Cet accessoire n'est pas obligatoire pour l'installation, le fonctionnement et l'utilisation du produit.
Installation (évacuation interne)
Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'échappement n'est pas nécessaire et l'installation est similaire à celle indiquée dans la section "INSTALLATION (ÉVACUATION EXTERNE)".
Les filtres à charbon actif sont utilisés pour absorber les odeurs.
Pour installer le filtre à charbon actif, le filtre à graissé doit d'abord être détaché. Appuyez sur le système d'ouverture et tirez-le filtre vers le bas.
Branchez le filtre à charbon actif dans l'unité et tournez-le dans le sens des aiguilles d'une montre. Faites pareil de l'autre côté.
Fermé
Remarque:
O Assurez-vous que le filtre soit correctement bloqué. Dans le cas contraire, il pourrait tomber et endommager le bloc. O Quand le filtre à charbon actif est installé, la force d'aspiration est plus faible.
1 Bouton vitesse minimale
Il est utilisé pour la ventilation dans la cuisine. Il convient pour mijoter et réaliser une cuisson qui ne fait pas beaucoup de vapeur.
2 Bouton vitesse intermédiaire
La vitesse d'écoulement de l'air est idéale pour la ventilation dans un fonctionnement de cuisson standard.
3 Bouton vitesse maximale
Lorsqu'une forte densité de fumée ou de vapeur est produite, appuyez sur le bouton grande vitesse pour une ventilation efficace élevée.
B Boost 1 (vitesse 4)
Appuyez sur la touche vitesse B 1, le rétro-éclairage de la touche vitesse B est activé et la hotte fonctionne en mode boost;
B+ boost 2 (vitesse 5)
Appuyez sur la touche vitesse B+, le rétro-éclairage de la touche vitesse B+ est activé et la hotte fonctionne en mode boost;
Enoncez brièvement pour allumer et éteindre l'éclairage
Minuterie rapide : Appuyez longuement sur le bouton lumineux et maintenez-le enfoncé pendant 3 secondes, les boutons de vitesse du ventilateur clignotent et comptent à rebours pendant 5 minutes, au bout de 5 minutes, le moteur et le voyant s'éteignent automatiquement avec trois sons de l'avertisseur sonore.
Connexion wi-fi
Appuyez longuement sur l'icône Wi-Fi et passez en mode connexion : le rétro-éclairage de l'icône Wi-Fi continue de clignoter pour indiquer que la connexion est en cours, le rétro-éclairage de l'icône Wi- Fi est allumé pour indiquer qu'elle est connectée, même chose pour le mode veille ; appuyez longuement sur l'icône Wi-Fi à nouveau et la connexion sera arrêtée ;
Mode VEILLE.
Après branchement, tout l'éclairage, système est en MODE VEILLE.
Bouton vitesse minimale
Il est utilisé pour la ventilation dans la cuisine. Il convient pour mijoter et réaliser une cuisson qui ne fait pas beaucoup de vapeur.
Bouton vitesse intermédiaire
La vitesse d'écoulement de l'air est idéale pour la ventilation dans un fonctionnement de cuisson standard.
Bouton vitesse maximale
Lorsqu'une forte densité de fumée ou de vapeur est produite, appuyez sur le bouton grande vitesse pour une ventilation efficace élevée.
Fonction booster
Cette hotte a une fonction booster. Pour activer le booster, appuyez sur B jusqu'à la vitesse 4, réglez sur la vitesse la plus élevée lorsque la hotte est en cours d'utilisation et il augmentera la vitesse pendant 5 minutes, avant de ralentir à nouveau.
Enoncez brièvement pour allumer et teindre l'éclairage
Minuterie rapide : Appuyez longuement sur le bouton lumineux et maintenez-le enfoncé pendant 3 secondes, les boutons de vitesse du ventilateur clignotent et comptent à rebours pendant 5 minutes, au bout de 5 minutes, le moteur et le voyant s'éteignent automatiquement avec trois sons de l'avertisseur sonore.
Connexion wi-fi
Appuyez longuement sur l'icône Wi-Fi et passez en mode connexion : le rétro-éclairage de l'icône Wi-Fi continue de clignoter pour indiquer que la connexion est en cours, le rétro-éclairage de l'icône Wi-Fi est allumé pour indiquer qu'elle est connectée, même chose pour le mode veille ; appuyez longuement sur l'icône Wi-Fi à nouveau et la connexion sera arrêtée ;
Téléchargez l'application hon
Tout d'abord, vous devez télécharger l'Appli hOn et l'installer sur votre appareil portable. Ensuite, enregistrez votre hotspot.
Remarque
L'image de la hotte a pour seul but de la présenter. Peut ne pas être parfaitement représentatif.
1- Appuyez sur le bouton Wi-Fi jusqu'à ce que l'icône clignote. Lorsque l'appariement est terminé, l'icône Wi-Fi est activée.
Avant le nettoyage, éteignez l'appareil et débranchez-le.
I. nettoyage régulier
Utilisez un chiffon doux humidifié avec de l'eau savonneuse ou un détergent ménager. N'utilisez jamais de tampon métallique, de produit chimique, de matériel abrasif ou de brosse rigide pour nettoyer l'appareil.
II. nettoyage mensuel du filtre à graisse
Fondamental: Nettoyez le filtre tous les mois pour éviter tout risque d'incendie.
Le filtre recueille la graisse, la fumée et la poussière... de sorte que le filtre affecte directement l'efficacité de la hotte. S'il n'est pas nettoyé, le résidu de graisse (potentiellement inflammable) saturera le filtre. Nettoyez-le avec un détergent ménager.
III. nettoyage annuel du filtre à charbon actif
S'applique UNIQUEMENT à l'unité installée en tant qu'unité de recirculation (non ventilée vers l'extérieur). Ce filtre piège les odeurs et doit être remplacé au moins une fois par an en fonction de la fréquence d'utilisation de la hotte.
Changement d'ampoule
Retirez les vis au niveau de la vitre, retirez la vitre de la hotte. Identifiez l'ampoule qui doit être remplacée, vous la trouverez dans le luminaire qui se trouve à l'intérieur de la section exposée de l'auvent.
Débranchez le point de câblage de la lampe et retirez les porte-ampoules et le câblage de la hotte. Important : Il n'est pas possible de remplacer les ampoules individuellement, il sera nécessaire d'obtenir les ampoules, les supports d'ampoules et le câblage en tant que pièce complète. (lumière LED : MAX. 1,5 W.)
Installez les ampoules de rechange, les porte-ampoules et le câblage de la même manière que les ampoules d'origine. Raccordez de nouveau ensuite le point de câblage de la lumière.
Reposez la vitre de la hotte et fixez les vis en verre. Assurez-vous que les vis soient complètement serrées.
| Problème | Cause | Solution |
| Lumière allumée, mais le ventilateur ne fonctionne pas. | La pale du ventilateur est coincée. | Éteignez l'appareil et réparez-le uniquement par du personnel d'entretien qualifié. |
| Le moteur est endommagé. | ||
| La lumière et le ventilateur ne fonctionnent pas | Une ampoule halogène a grillé. | Remplacez l'ampoule par un calibre correct. |
| Le cordon d'alimentation est desserré. | Branchez à nouveau l'alimentation. | |
| Vibration grave de l'appareil | La pale du ventilateur est endommagée. | Commutation de l'unité et réparation par du personnel d'entretien qualifié uniquement. |
| Le moteur du ventilateur n'est pas fixé fermement. | Éteignez l'appareil et réparez-le uniquement par du personnel d'entretien qualifié. | |
| L'appareil n'est pas correctement accroché au support. | Descendez l'appareil et vérifiez si le support est correctement positionné. | |
| Les performances d'aspiration ne sont pas bonnes | Distance trop grande entre l'appareil et le plan de cuisson | Réajustez la distance à 65-75 cm |
| Technologie | Wi-Fi |
| Standard | 802.11 b/g/n |
| Bande(s) de fréquence [MHz] | 2400 MHz-2483,5 MHz |
| Puisance maximale [mW] | 100 mW |
| Informations sur le produit pour les équipements en réseau | |
| consommation d'énergie du produit en veille en réseau si tous les ports réseau câblés sont connectés et ceux sans fil sont activés : | 2 W |
| Comment activer le port de réseau sans fil : | Si la hotte a été enregistrée avec l'APPLICATION, activez cette hotte pour activer le port réseau sans fil. |
| Comment désactiver le port de réseau sans fil : | Si la hotte a été enregistrée avec l'APPLICATION, désactive la hotte pour désactiver le port réseau sans fil. Si la hotte n'a pas été enregistrée avec l'APPLICATION, le port réseau sans fil sera désactivé même si la hotte est activée. |
Service après-vente
Si vous ne pouvez pas identifier la cause de l'anomalie de fonctionnement, éteignez l'appareil et contactez le service d'assistance.
NUMERO DE SÉRIE DU PRODUIT où puis-je le trouver?
Il est important de communiquer le code de référence de votre appareil et son numéro de série (un code à 16 chiffres qui commence par 3). Il est inscrit sur le certificat de garantie et sur la plaque d'identification de l'appareil.
Cela permettra d'éviter les trajets inutiles vers les techniciens, ce qui permettra d'économiser les frais d'appel correspondants.
Cet appareil comporte les symboles conformes à la directive française 2012/19/EU sur les déchets des équipements électriques et électroniques (DEEE).
Les DEEE contiennent à la fois des substances polluantes (qui
avoir des conséquences négatives sur l'environnement) et les composants de base (qui peuvent être réutilisés). Il est important de soumettre les déchets DEEE à des traitements spécifiques, afin d'enlever et d'éliminer tous les polluants de manière adéquate et de récupérer et recycler tous les matériaux. Toute personne peut jouer un rôle important en veillant à ce que les déchets DEEE ne deviennent pas un problème environnemental; pour cela, il est essentiel de suivre quelques règles de base :
Les DEEE ne doivent pas être traités comme des déchets ménagers;
Les DEEE doivent être remis aux points de collecte appropriés gérés par la municipalité ou par des sociétés reconnues. Dans de nombreux pays, pour des DEEE encombrants, la collecte à domicile peut être organisée.
Dans de nombreux pays, lorsque vous achetez un nouvel appareil, l'ancien peut être retourné au détaillant qui est en devoir de le récupérer sans frais de manière individualisée, tant que l'équipement est de type équivalent et a les mêmes fonctions que l'équipement fourni.
Le fusible doit avoir une capacité de 3 A
