| Tipo di prodotto | Cappa aspirante |
| Marca | HAIER |
| Modello | HOTTEHADGICS46BWIFI |
| Alimentazione elettrica | 220-240 V, 50 Hz |
| Fusibile raccomandato | 3 A |
| Velocità di aspirazione | 5 velocità: minima, intermedia, massima, boost 1, boost 2 |
| Filtro antigrasso | Lavabile in lavastoviglie, consigliato ogni mese |
| Filtro a carbone attivo | Sostituzione annuale (per funzionamento in ricircolo) |
| Illuminazione | LED, 1,5 W max |
| Connettività Wi-Fi | 802.11 b/g/n, 2,4 GHz, potenza max 100 mW |
| Consumo in standby di rete | 2 W |
| Distanza minima sopra il piano cottura | 65-75 cm |
| Diametro del condotto di evacuazione | 150 mm |
| Funzioni speciali | Timer, funzione booster, standby |
| Classe elettrica | Classe I, messa a terra obbligatoria |
| Manutenzione esterna | Panno morbido e detersivo domestico |
| Riparabilità dell'illuminazione | Lampadina non sostituibile singolarmente, pezzo completo richiesto |
| Conformità | Direttiva 2014/53/EU, UKCA |
Domande frequenti - HOTTEHADGICS46BWIFI HAIER
Domande degli utenti su HOTTEHADGICS46BWIFI HAIER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa aspirante in formato PDF gratuitamente! Trova il tuo manuale HOTTEHADGICS46BWIFI - HAIER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HOTTEHADGICS46BWIFI del marchio HAIER.
MANUALE UTENTE HOTTEHADGICS46BWIFI HAIER
MANUALE D'INSTALLAZIONE E D'USO
INDICE
INTRODUZIONE 24
AVVERTENZE PER LA SICUREZZA 24
IMPIANTO ELETTRICO 26
INSTALLAZIONE (MONTAGGIO A PARETE) 28
INSTALLAZIONE DELLA Cappa 29
ELENCO DEGLI ACCESSORI PER L'INSTALLAZIONE STANDARD 34
INSTALLAZIONE (DEFLETTORE D'ARIA PER MODELLI CON VETRO A T, VETRO CURVO, VETRO PIANO) 35
INSTALLAZIONE (SFIATO INTERNO) 37
DESCRIZIONE DEI COMPONENTI 38
MANUTENZIONE 41
QUALCOSA NON FUNZIONA 42
SERVIZIO ASSISTENZA CLIENTI 43
INTRODUZIONE
Grazie per aver scelto esta cappa.
Il presente manuale di istruzioni ha lo scopo di fornire tutte le istruzioni necessarie per l'installazione, l'uso e la manutenzione dell'elettrodomestico.
Per un uso corretto e sicuro dell'elettrodomestico, leggere attendamente quello manuale di istruzioni prima dell'infallazione e dell'uso.
La cappa utilizza materiali di alta qualità ed è realizata con un design aerodinamico. Dotata di motore elettrico di grande potenza e ventola centrifuga, fornisceanche una forte potenza di aspirazione, funzionamento a basso rumore,除去 antiaderente per grassi e facile installmenta di montaggio.
Con la presente Candy Hoover Group Srl dichiara che l'apparecchiatura radio è conforme alla Direttiva 2014/53/UE e ai relativi requisiti di legge (per il mercato UKCA).
Il testo completeness della dichiarazione di conformità è disponibile al seguente indirizzo internet: www.candy-group.com
AVVERTENZE PER LA SICUREZZA
- Non lasciare mai che i bambini facciano funzionare l'elettrodomestico.
- La cappa è destinata al solo uso domestico e non è adatta per barbecue, rosticcerie e altri usi commerciali.
- La cappa e il suo过滤 devono essere puliti regolarmente per garantirne il buono stato di funzionamento.
- Pulire la cappa secondo il manuale di istruzioni per evitare il rischio di bruciature.
- Si sconsiglia la cottura diretta dal fornello a gas. Si consiglia di tenere una buona convenzione in cucina.
- Prima di collegare l'elettrodomestico controllare che il cavo di alimentazione non sia danneggiato. Un cavo di alimentazione danneggiato deve essere sostituito solo da personale di assistenza qualificato.
- Deve esserci un'adeguata ventilazione dell'ambiente quando si utilizza la cappa aspirante insieme ad elettrodomestici con combustione a gas o altri combustibili;
- L'aria non deve essere scaricata in una canna fumaria usata per i fumi da elettrodomestici con combustione a gas o altri;
- É necessario rispettore le normative relative allo scarico dell'aria.
- – I bambini devono essere supervisionati per assicurarsi che
non giochino con l'elettrodomestico.
- Non effettuare cotture flambé sotto la cappa aspirante.
- La cappa non è destinata ad essere installata su un piano cottura con più di quattro elementi di cottura
- Questi devono essere un'adeguata ventilazione della stanza quando la cappa aspirante è usata allo stesso tempo di elettrodomestici che bruciano gas o altri combustibili (non applicabileagli elettrodomestici che scaricano solo l'aria indietro nella stanza);
- i dettagli relativi al metodo e alla frequenza della pulizia.
- se la pulizia non viene effettuata in accordo con le istruzioni, sussiste il rischio di incendi;
- non accendere fiamme libero fatto la cappa aspirante;
- ATTENZIONE: le parti accessibili sono diventare calde quando vengono utilizzate con elettrodomestici di cottura.
Rischio di elettrocuzione
- Inserire l'elettrodomestico solo in una presa correttamente collegata a terra. In caso di dubbio, rivolgersi ad un technician qualificato.
- Il mancato rispetto di essere istruzioni cui provocare la morte, incendi o elettrocuzione.
Tutte le installations devono essere seeguite da una persona competente o da un elettricista qualificato. Prima di collegare l'alimentazione di rete, assicurarsi che la tensione di rete corrisponda a quella indicata sulla targhetto.
Collegamento diretto
L'elettrodomestico deve essere collegato direttamente alla rete usando un interrottore onnipolare con un'apertura minima di 3 mm tra i contatti.
L'installatore deve assicurarsi che sua stato effettuato il corretto collegamento elettrico e che sua conforme allo schema elettrico.
Il cavo non deve essere piegato o schiacciato.
Controllare regolarmente che la spina e il cavo di alimentazione non siano danneggiati. Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo o un gruppo di cavi speciale disponibile dal produttore o dal suo agente di servizio.

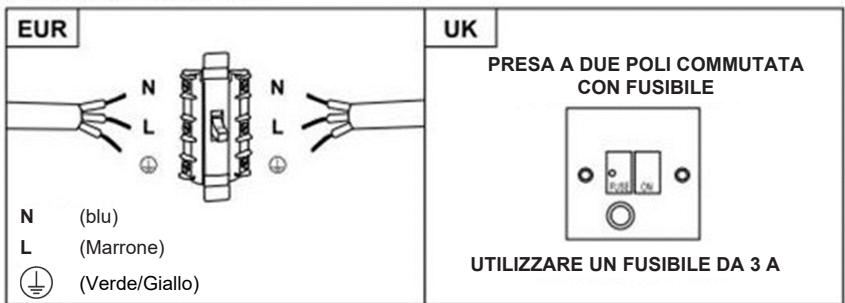

AVVERTENZA: Questo è un elettrodomestico di classe I e DEVE essere quello a terra
Questo elettrodomestico viene fornito con un cavo di rete a 3 conduttori colorato come segue:
Marrone = L o alimentato
Blu = N o Neutro
Verde e giallo = E o Terra
Il fusibile delve avee una potenza di 3 A.
Elenco degli accessori per l'installazione standard
| Specif. | Ilustrazione Imagine | Quantità |
| Corpo della cappa | 1 | |
| Canna fumaria inferiore (500 mm) | 1 | |
| Canna fumaria superiore (500 mm) | 1 | |
| Staffa canna fumaria superiore | 1 | |
| Staffa canna fumaria inferiore | 1 | |
| Staffa per cappa | 1 | |
| Tasselli ad espansione ø 8×Ø 6 colore bianco | 9 | |
| Vite (ST4 x 30 mm) | 9 | |
| Vite (ST4 x 8 mm) | 6 | |
| Uscita dell'aria | 1 | |
| Filtro al carbonio | 2 |
INSTALLAZIONE (montaggio a parete)
Se avete un'uscita verso l'esterno, la vostra cappa cui estere collegata come nell'immagine sottostante per mezzo di un condotto di estrazione (smalto, alluminio, tubo flessibile non infiammabile con un diametro interno di 150 mm)
- Prima dell'installazione, spegnere l'elettrodomestico e staccarlo alla presa.
- La cappa deve essere posizionata ad una distanza di circa 65-75 cm dal piano di cottura per otteneri migliorari effetti.
INSTALLAZIONE DELLA CAPPA
Posizione are la cappa all'altezza desiderata rispettando l'altezza minima sopra il piano di cottura.
Segnare la posizione della staffa a muro (posizionare i fori tra 700 e 800 mm sulla piano di lavoro). Togliere la cappa e posizionare la staffa a muro per segnare le posizioni dei fori sulla parete.
Praticare i 3 fori nel muro per inserire ilsystema di fissaggio appropriato (vite ST4x30 mm).
Appendere la cappa nelle tacche della staffa a muro.

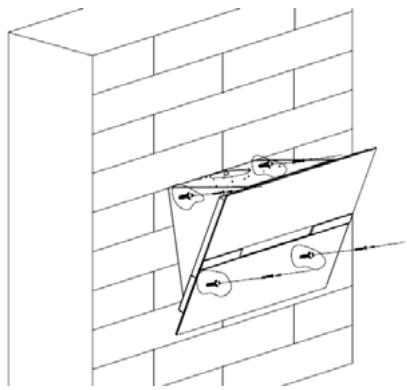

Una volta che la cappa è in posizione, localizzare la posizione delle 4 viti aggintive per il montaggio a parete come migliorato nel seguente diagramma.
Togliere la cappa per forare il muro e installare i tasselli a muro.
Fissare il corpo della cappa con 4 viti di 4 mm di diametro utilizzato dei tasselli adatti al vostro muro.

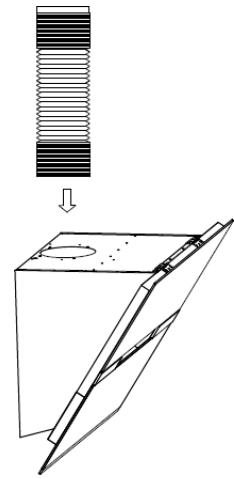

Se è selezionata la modalità di estrazione, posizionare il condotto dell'aria di scarico sull'uscita dell'aria come illustrato.

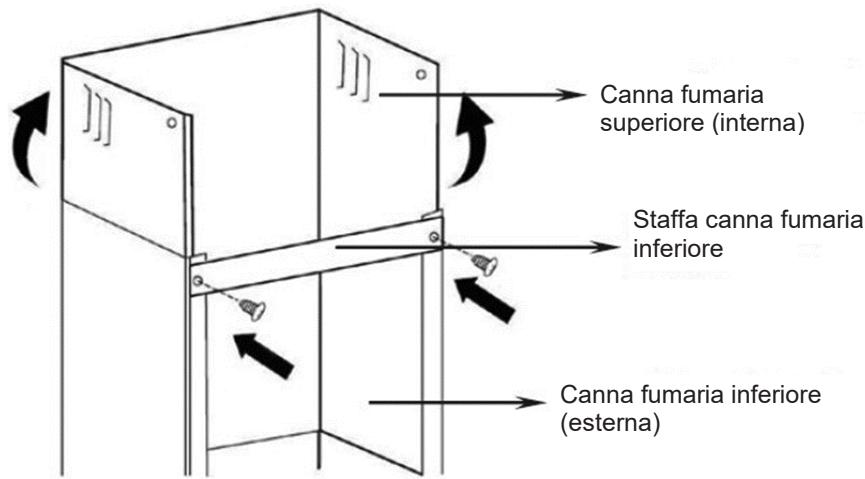

Fissare il supporto della canna fumaria inferiore sulla canna fumaria inferiore come migliorato. Utilizzare 2 viti ST4x8 mm.
(Non serrare eccessivamente le viti, assicurarsi che la canna fumaria superiore possa scorrere facilemente nella canna fumaria inferiore)
Inserire la canna fumaria superiore in quella inferiore.
Posizione are la canna fumaria inferiore nell'elettrodomestico, poi segnare i fori sul muro.
Togliere la canna fumaria inferiore, poi praticare dei fori nel muro: foro per la vite diametro 8 mm
Utilizzare i tasselli adatti al vostro muro
Installare la canna fumaria inferiore, poi avvitarla al muro con 2 viti di diametro 8 mm
Poi tirare la canna fumaria superiore.
verso l'alto fino all'altezza desiderata.

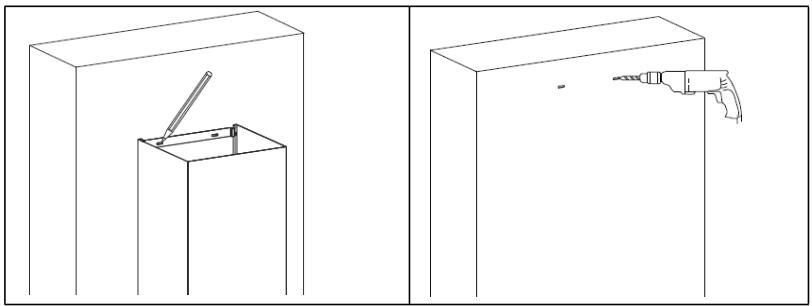

Segnare le posizioni dei fori di montaggio del supporto della canna fumaria
superiore.
Abbassare la canna fumaria superiore e poi praticare dei fori nel muro.
Inserire i tasselli adatti al vostro muro
Fissare la staffa a muro della canna fumaria superiore alla parete utilizzato i tasselli scelti (si raccomandano viti da 8 mm).

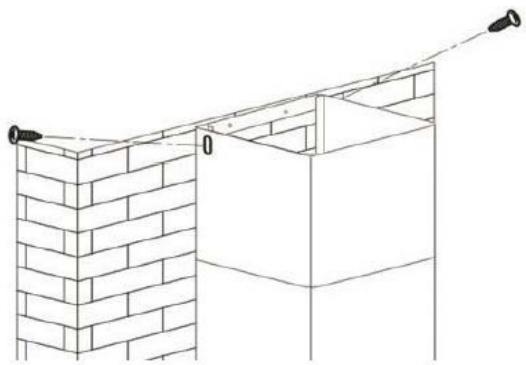

Rimontare la canna fumaria superiore e fissarla alla staffa a muro con 2 viti ST4x8 mm
Fissare la canna fumaria inferiore alle alette della cappa con 2 viti ST4x8 mm.
Elenco degli accessori per l'installazione standard
| Specif. | Illustrazione Imagine | Quantità |
| Deflettore d'aria | 1 | |
| Staffa | 1 | |
| Tasselli ad espansione Ø 8 Ø 8×Ø 6 colore bianco | 2 | |
| Viti ST4,0x30 | 2 | |
| Viti ST3,5x12 | 2 |
INSTALLAZIONE (DEFLETTORE D'ARIA PER MODELLI CON VETRO A T, VETRO CURVO, VETRO PIANO)
Il deflettore d'aria è indicato come incluso e non opzionale.

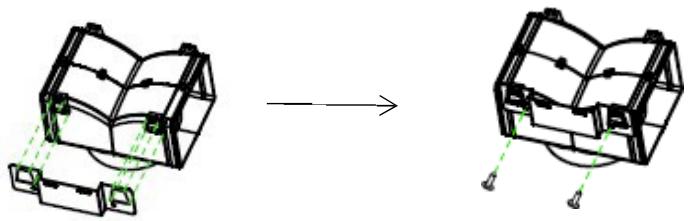

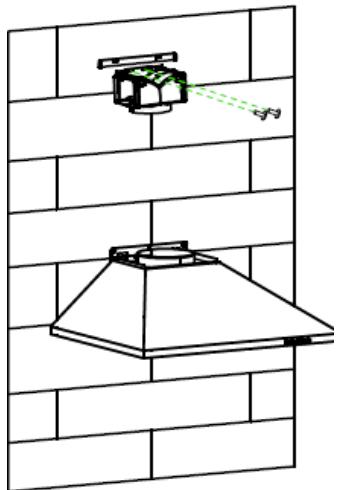

- Fissare la staffa all'uscita in plastica a T con 2 viti ST3.5x12 mm fornite come molto di seguito:
- Praticare 2 fori sul muro per accogliere i tasselli a muro, poi avvitare e serrare la staffa sul muro con 2 viti ST4x 30 mm fornite.
- Fissare il tubo di scarico all'uscita dell'aria della cappa come migliorato di seguito:

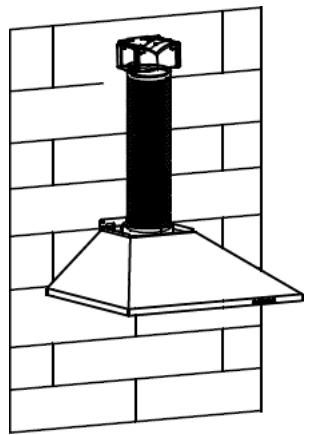

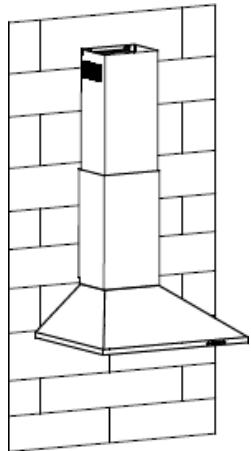

- Installare la canna fumaria sull'elettrodomestico e fissarla.
o Si prega di notare: L'uscita in plastica a T e le alette a V non possono essere usate contemporaneamente. Potete usarle in due modi: 1) Aggiungere un'aletta a V sull'uscita esistente; 2) Usare un'uscita in plastica a T, alla aggiuungere un'aletta a V.
o Nota: Il prodotto viene fornito con l'accessorio aletta a V. Questo accessorio non è obblatorio per l'installazione, il funzionamento e l'uso del prodotto.
INSTALLAZIONE (SFIATO INTERNO)
Se non si dispone di uno scarico all'esterno, il tubo di scarico non è necessario e l'installazione è simile a quella indicata nella sezione "Installazione (scarico all'esterno)".
Ilaggio al carbone attivo si utilizza per filtrare gli odori.
Per montare ilhetto al carbone attivo, ilhetto per grasso essere molto. Premere il fermo e tirarlo verso il basso.

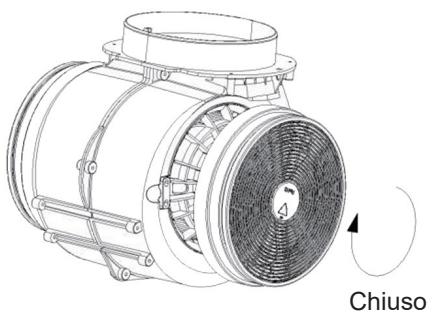

Mettere il filtro al carbone attivo nell'elettrodomestico e fissarlo facendolo ruotare. Ripetere la stessa operazione sull'altro lato.
NOTA:
o Accertarsi che il filtrio sia fissato saldamente. In caso contrario, il filtrò potrebbe staccarsi e provocare danni.
o Quando il filtrlo al carbone attivo è collegato, la potenza di aspirazione diminuisce
CONFIGURAIZIONE 1
1 Pulsante bassa velocità
É usato per la ventilazione sulla cucina. É adatto per la cottura a fuoco lento e la cottura che non producono molto vapore.
2 Pulsante media velocità
La velocità del flusso d'aria è ideale per la ventilazione durante la cottura standard.
3 Pulsante alta velocità
Quando viene prodotta un'alta densità di fumo o vapore, premere il pulsante alta velocità per un'alta ventilazione efficace.
B Boost 1 (velocity 4)
Premere il pulsante 1 della velocità b, la retroilluminazione del pulsante della velocità B è accesa, e la cappa funzione in modalità boost;
B+ Boost 2 (velocità 5)
Premere il pulsante 2 della velocità b, la retroilluminazione della velocità B+ è accesa, e la cappa funziona in modalità boost;
Luce Brown
Breve pressione per accendere e spagnere l'illuminazione
Timer rapido: Premere a lungo il pulsante luce e tenerlo premuto per 3 secondi, i pulsanti di velocità del ventilatore lampeggiano ed entro 5 minuti inizia il conto alla rovescia; dopo 5 minuti motore e luce si spengono automaticamente e l'avvisatore acustico si attiva per tre volte.
Collegamento Wi-Fi
Premere a lungo l'icona Wi-Fi ed entrare in modalità di collegamento: la retroilluminazione dell'icona Wi-Fi continua a lampeggiare perindicare che il collegamento è in corso, la retroilluminazione dell'icona Wi-Fi è accesa perindicare che è collegata, lo stesso dicasi per la modalità standby; premere nuovamente a lungo l'icona Wi-Fi e il collegamento verrà interrotto;
CONFIGURAZIONE 2
1 2 3 B
MODALITA STANDBY.
Dopo la connessione, tutte le lui e il sistema sono in modalità STANDBY.
1 Pulsante bassa velocità
E usato per la ventilazione sulla cucina. E adatto per la cottura a fuoco lento e
la cottura che non producono molto vapore.
Pulsante media velocità
La velocità del flusso d'aria è ideale per la ventilazione durante la cottura standard.
3 Pulsante alta velocità
Quando viene prodotta un'alta densità di fumo o vapore, premere il pulsante alta velocità per un'alta ventilazione efficace.
B Funzione booster
Questa cappa ha una funzione booster. Per attivare il booster, premere B alla velocità 4, entrare nella velocità massima quando la cappa è in uso e aumentoa la velocità per 5 minuti, prima di rallentare nuovamente.
Luce
Breve pressione per accendere e spegnere l'illuminazione
Timer rapido: Premere a lungo il pulsante luce e tenerlo premuto per 3 secondi, i pulsanti di velocità del ventilatore lampeggiano ed entro 5 minuti inizia il conto alla rovescia; dopo 5 minuti motore e luce si spengono automaticamente e l'avvisatore acustico si attiva per tre volte.
Collegamento Wi-Fi
Premere a lungo l'icona Wi-Fi ed entrare in modalità di collegamento: la retroilluminazione dell'icona Wi-Fi continua a lampeggiare perindicare che il collegamento è in corso, la retroilluminazione dell'icona Wi-Fi è accesa perindicare che è collegata, lo stesso dicasi per la modalità standby; premere nuovamente a lungo l'icona Wi-Fi e il collegamento verrà interrotto;
Scaricare l'applicazione hOn
Prima di tutto, scaricare l'App hOn e INSTALLAR la sul vostro dispositosivo portatile. Poi registrarare la propria cappa.
NOTA
L'immagine della cappa ha il solo scopo di presentarla. Può non essere perfettamente rappresentativa.
1- Premere il pulsante Wi-Fi sono a quando l'icona non inizia a lampeggiare. Quando l'abbinamento è completato, l'icona Wi-Fi sare è accesa.
MANUTENZIONE
Prima della pulizia spagnere l'elettrodomestico ed estrarre la spina.
I. Pulizia regolare
Utilizzare un panno morbido inumidito con acqua tiepida leggermente insaponata o un detergente per la pulizia della casa. Non utilizzato mai tamponi metallici, prodotti chimici, abrasivi o spazzole rigide per pulire l'elettrodomestico.
II. Pulizia mensile del filtro per i grassi
ESSENZIALE: Pulire il filtro agli mese può prevenir qualsiasi rischio di incendio.
Il filtro raccoglie grasso, fumo e polvere... quindi il filtrto
influenza direttamente l'efficienza della cappa. Se non pulito, il residuo di grasso (potenzialmente infiammabile) si satura sulchio. Pulirlo con un detergente per la casa.
III. Pulizia annuale del filtro a carbone attivo
Applicare SOLO all'elettrodomestico installato come unità di ricircolo (senza scarico verso l'esterno). Questo Filtering责任感 gli odori e deve essere sostituito almeno una volta all'anno
a seconda della frequenza di utilizzo della cappa.
IV. Cambiare una lampadina
Togliere le viti sul vetro, togliere il vetro della cappa. Trovare la lampadina che deve essere sostituita, la troverete situata nel dispositorio di illuminazione che si trovava all'interno della sezione esposta della protezione.
Scollegare il punto di cablaggio della luce e rimuovere i portalampada e il cablaggio alla cappa. Importante: Non è possibile sostituire le lampadine singolarmente, sare necessario richiedere le lampadine, i portalampada e il cablaggio come ricambio completo. (Luce a LED: max. 1,5 W)
Montare le lampadine di ricambio, i portalampada e il cablaggio nella stesso modo dei componenti. Poi ricollegare il punto di cablaggio della luce.
Rimontare il vetro della cappa e fissare le viti del vetro. Assicurarsi che le viti siano completamente serrate.
| Anomalia | Causa | Cosa fare |
| La luce è accesa, ma la ventola non funziona | La pala della ventola è bloccata. | Spagnere l'elettrodomestico efare riparare solo da personale di assistenza qualificato. |
| Il motore è danneggiato. | ||
| Sia la luce che la ventola non funzionano | Lampadina alogena bruciata. | Sostituire la lampada con un'altra di paricapacità. |
| Il cavo di alimentazione si stacco. | Collegarlo di nuovo all'alimentazione. | |
| Grave vibrazione dell'elettrodomestico | La pala della ventola è danneggiata. | Spagnere l'elettrodomestico e farlo riparare solo da personale di assistenza qualificato. |
| Il motore della ventola non è fissato saldamente. | Spagnere l'elettrodomestico efare riparare solo da personale di assistenza qualificato. | |
| L'elettrodomestico non è appeso correttamente alla staffa. | Togliere l'elettrodomestico e verificare che lastaffa sia posizionata correttamente. | |
| Potenza di aspirazione non Buona | Distanza eccessiva tra l'elettrodomestico e il piano di cottura | Regolare nuovamente la distance a 65-75 cm |
| Tecnologia | Wi-Fi |
| Norma | 802.11 b/g/n |
| Banda(e) di frequenza [MHz] | 2400 MHz - 2483,5 MHz |
| Potenza massima [mW] | 100 mW |
| Informazioni sui prodotti per apparecchiature collegate in rete | |
| consumo di energia del prodotto in standby in rete se tutte le porte di rete cablate sono collegate e tutte le porte di rete wireless sono attivate: | 2 W |
| Come attivare la porta di rete wireless: | Se la cappa è stata registrata con l'APP, accendere la cappa per attivare la porta di rete wireless. |
| Come disattivare la porta di rete wireless: | Se la cappa è stata registrata con l'APP, spegnere la cappa per disattivare la porta di rete wireless. Se la cappa non è stata registrata con l'APP, la porta di rete wireless sareà disattivataanche se la cappa è disponza. |
SERVIZIO ASSISTENZA CLIENTI
Se non è possible identificare la causa dell'anomalia di funzionamento, spegnere l'elettrodomestico e contattare il servizio di assistenza.
NUMERO DI SERIE DEL PRODOTTO. Dove lo trovo?
È importante che comunichiate al Servizio di Assistenza il codice del vosto prodotto e il suo numero di serie (un codice di 16 caratteri che inizia con il numero 3), che si trova sul certificato di garanzia o sulla targhetto dei dati situata sull'elettrodomestico.
Aiuterà ad evitare viaggi inutili dai tecnici, risparmiando così (e in modo più significativo) le spese di chiamata correspondenti.
Questo elettrodomestico dispone di contrassegno ai sensi della direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE).
I RAEE contengono sua sostenze inquinanti (che possono causare consequences negative per l'ambiente) e componenti principali (che possono essere riutilizzati). è importante che i RAEE siano sottoposti a trattamenti specifici in modo da togliere e smaltire in modo corretto gli inquinanti, nonché recuperare e riciclare tutti i materiali.
Spetta ai singoli individui garantire che i RAEE non diventino un problema a livello ambientale. Esistono alcune regole specifiche da rispettare:
i RAAEE non devono essere trattati come rifiuti domestici;
i RAEE devono essere affidati agli speciali centri di raccolta gestiti dai comuni o da società autorizzate. In molti stati è disponibileanche un servizio di raccolta porta a porta per i RAEE.
In caso di acquire di nuovi elettrodomestici, quelli vecchi possono essere affidati al venditore che li deve ritirare Gratisamente in numero corrispondenteagli elettrodomestici acquistati, a condizione che i singoli elettrodomestici siano di tipo simile e con le stesse funzioni di quali acquistati.
