Type de produit	Enceinte centrale home cinéma
Marque	Klipsch
Modèle	RP-500C II
Technologie	Pavillon exclusif Klipsch pour son légendaire
Impédance	8 ohms
Utilisation	Voie centrale pour dialogues et effets sonores
Positionnement recommandé	Directement au-dessus ou en dessous de l'écran
Compatibilité Dolby Atmos	Oui, avec enceinte d'élévation RP-500SA (optionnelle)
Bornes de connexion	Bornes jumelées pour bi-câblage ou bi-amplification
Section de câble minimale	1,3 mm (16 AWG)
Entretien	Dépoussiérer occasionnellement ; nettoyer la grille avec une brosse d'aspirateur
Produits de nettoyage interdits	Abrasifs, à base de solvant, détergents agressifs
Sécurité électrique	Ne pas laisser les fils dénudés se toucher pour éviter un court-circuit
Protection auditive	Éviter un volume excessif prolongé pour prévenir des dommages irréversibles
Amplificateur recommandé	Amplificateur externe adapté à l'impédance de 8 ohms
Enregistrement produit	En ligne sur www.klipsch.com/register
Garantie	Conserver le reçu pour toute réclamation
Notice disponible	Téléchargement PDF gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - RP-500C II KLIPSCH

Comment brancher l'enceinte centrale RP-500C II ?

Utilisez un fil d'enceinte de section minimale 1,3 mm (16 AWG). Reliez la borne rouge (+) de l'enceinte à la borne rouge de la voie centrale de votre amplificateur, et la borne noire (-) à la borne noire. Assurez-vous qu'aucun fil dénudé ne touche une autre borne.

Où placer l'enceinte centrale dans une installation home cinéma ?

Placez l'enceinte centrale aussi près que possible de l'écran, idéalement directement au-dessus ou en dessous de celui-ci, pour que les dialogues semblent provenir de l'écran.

Quelle est l'impédance de l'enceinte RP-500C II ?

L'impédance est de 8 ohms, ce qui la rend compatible avec la plupart des amplificateurs home cinéma.

Puis-je utiliser un amplificateur quelconque avec cette enceinte ?

Oui, mais veillez à ce que l'amplificateur soit adapté à une impédance de 8 ohms. Évitez de surcharger l'amplificateur pour ne pas endommager les enceintes.

Comment nettoyer l'enceinte centrale ?

Dépoussiérez occasionnellement avec un chiffon doux. Pour la grille, utilisez la brosse d'un aspirateur. N'utilisez jamais de produits abrasifs ou à base de solvant.

L'enceinte est-elle compatible Dolby Atmos ?

Oui, elle peut être utilisée avec l'enceinte d'élévation optionnelle RP-500SA pour une expérience Dolby Atmos complète.

Que faire en cas de court-circuit ?

Un court-circuit peut survenir si des fils dénudés se touchent. Coupez immédiatement l'alimentation de l'amplificateur et isolez les fils correctement avant de rallumer.

Comment enregistrer mon produit Klipsch ?

Enregistrez votre produit en ligne sur www.klipsch.com/register pour rester informé des nouveautés et promotions. Conservez votre reçu pour la garantie.

Quels sont les risques d'un volume excessif ?

Un volume excessif pendant de longues durées peut causer des dommages auditifs irréversibles et endommager vos enceintes. Réglez le volume avec prudence.

Puis-je bi-câbler l'enceinte RP-500C II ?

Oui, les bornes sont jumelées. Pour le bi-câblage, retirez la barre de raccord et connectez deux câbles séparés à l'amplificateur. Consultez le manuel de votre amplificateur.

MODE D'EMPLOI RP-500C II KLIPSCH

1) le standard, l'étalon, le repère utilisé à des fins de comparaison 2) la concrétisation du son légendaire de Klipsch

En 1946, Paul W. Klipsch a révolutionné l'industrie du son en créant notre technologie exclusive de pavillon et en établissant les principales acoustiques sur lesquelles repose notre son caractéristique tant prisé. Aujourd'hui, nous restons fidèles à la vision de PWK et incorporons pres d'un siècle de sueur et de génie dans chaque produit que nous fabriquons. Ces enceintes sont le résultat de nos décennies d'obsession pour cette perfection sonore. Découvrez la puissance, le détail et l'émotion des enceintes Reference de Klipsch.

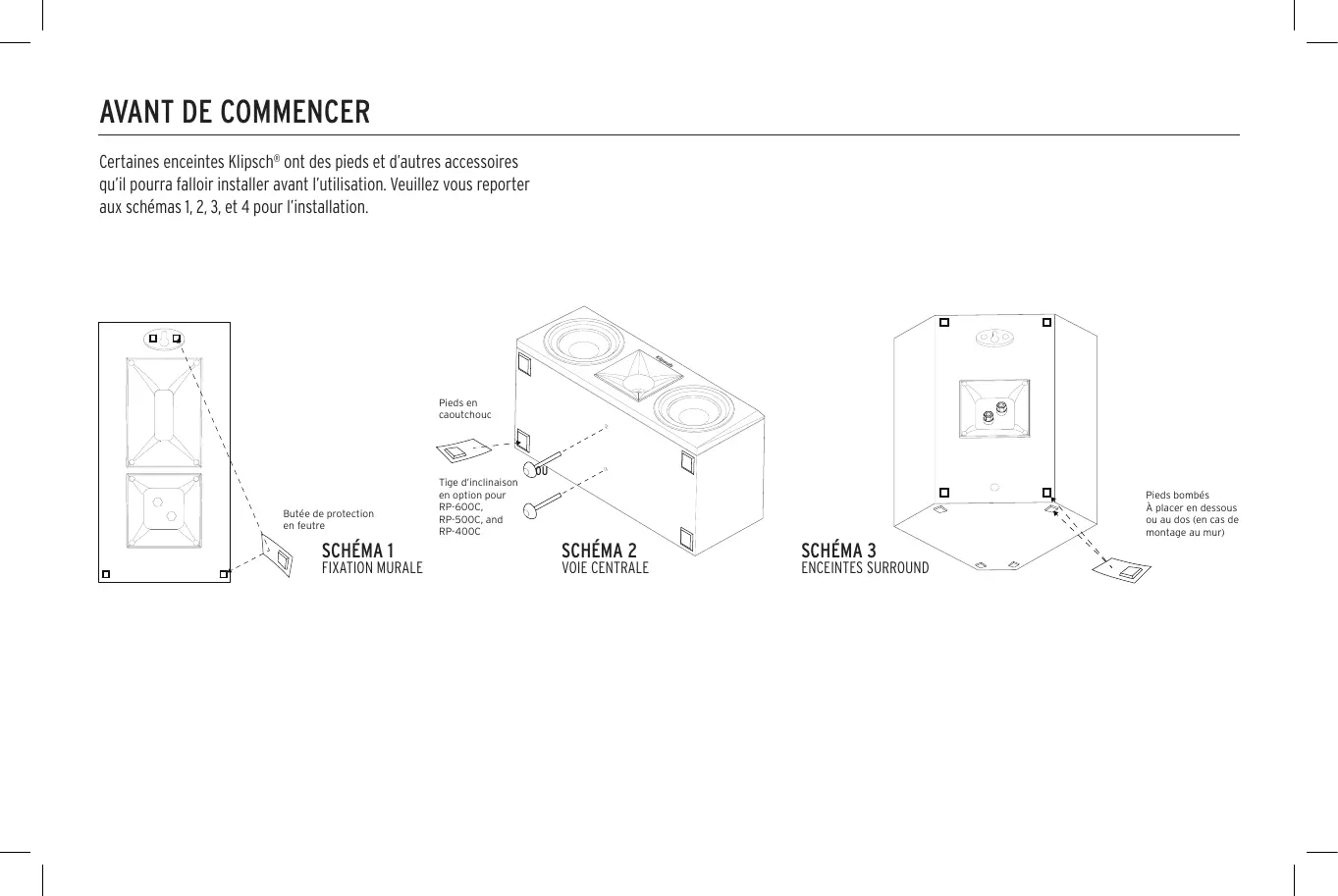

Certaines enceintes Klipsch ont des pieds et d'autres accessoires qu'il faudra installer avant l'utilisation. Veuillez vous reporter aux schémas 1, 2, 3, et 4 pour l'installation.

Positionnement dans la piece

Enceintes des voies principales gauche et droite - Pour obtenir les meilleurs résultats, Klipsch Group, Inc. (KGI) suggère de placer vos enceintes à une distance de 1,8 à 4,6 m l'une de l'autre, et à au moins 61 cm des murs de la pièce. Elles peuvent également être légèrement tournées l'une vers l'autre pour une meilleure restitution stéréo. La position d'écoute devrait se situer à environ 1 à 1,5 fois la distance séparant les enceintes. Reportez-vous aux figures 1 et 3 pour le branchement et le positionnement.

Enceintes de voie centrale - Les enceintes de voie centrale sont conçues pour diffuser les dialogues et lessons principaux de manière à ce qu'ils semblent provenir de l'écran video. Les enceintes devraient par conséquent être placées aussi près que possible de l'écran, de préférence directement au-dessus ou en dessous de l'écran. Reportez-vous aux figures 1, 2 et 3 pour le branchement et le positionnement.

Enceintes des voies surround arrêté – Les enceintes surround Klipsch WDST devraient être placées à environ 60 cm au-dessus de la position d'écoute. Généralement, cela correspond à une hauteur d'environ 1,50 m à 2,10 m au-dessus du sol. Les enceintes surround devraient être placées sur les murs directement adjacents à la position d'écoute. Une autre option consiste à les installer sur le mur situé derrière la position d'écoute. Le positionnement des enceintes surround dépend des caractéristiques de votre pièce. Elles sont conçues pour recréer la sensation d'espace et d'ambiance que fournissant beaucoup des technologies de son surround d'aujourd'hui. Reportez-vous aux figures 1, 3 et 4 pour le branchement et le positionnement.

Branchement

Branchement conventionnel - En utilisant du fil d'enceinte d'un diamètre minimum de 1,3 mm (16 AWG), reliez la borne « positive » (+) ROUGE de l'enceinte de GAUCHE à la borne « positive » (+) ROUGE de la voie de GAUCHE de votre amplificateur. Reliez la borne « négative » (-) NOIRE de l'enceinte de GAUCHE à la borne « négative » (-) NOIRE de la voie de GAUCHE de votre amplificateur. Répétez cette procédure pour brancher toutes les enceintes restantes aux voies appropriées de l'amplificateur. Reportez-vous à la figure 3. Veillez à ce qu'aucun des fils dénudés utilisés pour les branchements ne touche une autre borne, étant donné que cela pourrait provoquer un court-circuit et endommager votre équipement.

Les modèles Reference Première RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F et RP-160M sont équipés de bornes de raccordement jumelées. Dans le cas d'un raccord avec un seul câble, la barre de raccord de la borne doit rester en place. Dans le cas d'un raccord double amplification ou à deux câbles (bi-câblage), la barre de raccord de la borne doit être retirée. Veuillez consulter le manuel de votre amplificateur pour de plus amples instructions.

Exigences relatives à l'amplificateur - Les enceintes Klipsch sont extrêmement efficaces et fonctionneront aisément avec un large éventail d'amplificateurs. Toutes les enceintes Klipsch ont une impédance de 8 ohms et peuvent fonctionner à très haute puissance avec peu de distorsion. Compte tenu des niveaux sonores élevés que les enceintes Klipsch sont capables de restituer, soyez prudent avec le réglage du volume. Un volume excessif pendant de longues durées peut causer des dommages irréversibles de l'ouie. Une surcharge de votre amplificateur pourrait également endommager vos enceintes. Consultez votre revendeur pour vous assurer que votre amplificateur est adapté à votre application. Nous voulons que vous écoutiez pendant toute notre vie.

FIGURE 1 POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE

FIGURE 2 VOIE CENTRALE

FIGURE 3 BRANCHEMENTS STANDARD

FIGURE 4 MONTAGE MURAL DES ENCEINTES SURROUND

Attention!

N'utilise pas le trou en pied pour une installation au plafond

n°10

Vis à bois à tête bombée de 6 à 7,5 cm

Vissez dans un poteau

mural ou utilisez des chevilles ; gardez 6 mm apparents

3/8·16 x 0.5"

Supports muraux non inclus

Reference premiere avec la technologie DOLBY ATMOS®

RP-8060FA

RP-500SA

ATMOS FRONT

ATMOS REAR

SIDE SURROUND

REAR SURROUND

AFL

AFR

ARL

ARR

ATMOS SURR

SSL

SSR

RSL

RSR

POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE

Reference premiere avec la technologie DOLBY ATMOS®

Branchements Ou

Eciente d'élévation

Il est possible d'ajouter le RP-500SA à une installation d'enceintes passives.

N'utilise pas le trou en pied pour une installation au plafond

n°10

Vis à bois à tête bombée de 6 à 7,5 cm

Vissez dans un poteau

mural ou utilisez des chevilles;

gardez 6 mm apparents

Entretien et nettoyage

La seule chose que vous devriez avoir besoin de faire pour vos enceintes est de les épousseter occasionnellement. N'utilisez jamais de produits de nettoyage abrasifs ou à base de solvant, ni aucun détergent agressif. Vous pouvez nettoyer les grilles avec la brosse d'un aspirateur.

Enregistrement du produit

Enregistrez votre produit en ligne à www.klipsch.com/register

• Restez informé des nouveaux produits et des promotions.
• Vos informations personnelles ne seront jamais revendues.
• Ces informations d'enregistrement ne sont pas utilisées à des fins de garantie.

Veuillez conserver reçu pour toute réclamation au titre de la garantie.
