Tipo de producto	Altavoz central de cine en casa
Marca	Klipsch
Modelo	RP-500C II
Tecnología	Bocina exclusiva Klipsch para sonido legendario
Impedancia	8 ohmios
Uso	Canal central para diálogos y efectos de sonido
Posicionamiento recomendado	Directamente encima o debajo de la pantalla
Compatibilidad con Dolby Atmos	Sí, con altavoz de elevación RP-500SA (opcional)
Bornes de conexión	Bornes gemelas para bicableado o biamplificación
Sección de cable mínima	1,3 mm (16 AWG)
Mantenimiento	Aspirar ocasionalmente; limpiar la rejilla con un cepillo de aspiradora
Productos de limpieza prohibidos	Abrasivos, a base de disolventes, detergentes agresivos
Seguridad eléctrica	No dejar que los hilos pelados se toquen para evitar un cortocircuito
Protección auditiva	Evitar un volumen excesivo prolongado para prevenir daños irreversibles
Amplificador recomendado	Amplificador externo adaptado a la impedancia de 8 ohmios
Registro del producto	En línea en www.klipsch.com/register
Garantía	Conservar el recibo para cualquier reclamación
Manual disponible	Descarga PDF gratuita en notice-facile.com

Preguntas frecuentes - RP-500C II KLIPSCH

¿Cómo conectar el altavoz central RP-500C II?

Utilice un cable de altavoz de sección mínima 1,3 mm (16 AWG). Conecte el borne rojo (+) del altavoz al borne rojo del canal central de su amplificador, y el borne negro (-) al borne negro. Asegúrese de que ningún cable pelado toque otro borne.

¿Dónde colocar el altavoz central en una instalación de cine en casa?

Coloque el altavoz central lo más cerca posible de la pantalla, idealmente directamente encima o debajo de esta, para que los diálogos parezcan provenir de la pantalla.

¿Cuál es la impedancia del altavoz RP-500C II?

La impedancia es de 8 ohmios, lo que la hace compatible con la mayoría de los amplificadores de cine en casa.

¿Puedo usar cualquier amplificador con este altavoz?

Sí, pero asegúrese de que el amplificador esté adaptado a una impedancia de 8 ohmios. Evite sobrecargar el amplificador para no dañar los altavoces.

¿Cómo limpiar el altavoz central?

Quite el polvo ocasionalmente con un paño suave. Para la rejilla, use el cepillo de una aspiradora. Nunca use productos abrasivos o a base de disolventes.

¿El altavoz es compatible con Dolby Atmos?

Sí, puede usarse con el altavoz de elevación opcional RP-500SA para una experiencia Dolby Atmos completa.

¿Qué hacer en caso de cortocircuito?

Puede ocurrir un cortocircuito si los cables pelados se tocan. Corte inmediatamente la alimentación del amplificador y aisle los cables correctamente antes de volver a encender.

¿Cómo registrar mi producto Klipsch?

Registre su producto en línea en www.klipsch.com/register para mantenerse informado de novedades y promociones. Conserve su recibo para la garantía.

¿Cuáles son los riesgos de un volumen excesivo?

Un volumen excesivo durante largos períodos puede causar daños auditivos irreversibles y dañar sus altavoces. Ajuste el volumen con prudencia.

¿Puedo bicablear el altavoz RP-500C II?

Sí, los bornes están gemelos. Para el bicableado, retire la barra de conexión y conecte dos cables separados al amplificador. Consulte el manual de su amplificador.

MANUAL DE USUARIO RP-500C II KLIPSCH

1) el estándar, la referencia, el punto de comparación
2) la encarnación delegendario sonido Klipsch

FUERTE Y ORGULLOSO DESDE 1946

En 1946, Paul W. Klipsch revoluciones laindustry del audio al crear notreste Tecnología de trompeta patentada y los principios acústicos que constituyen la fuerza impulsora de nuestro alto altempado aclamado sonido distinctivo. Hoy en día, seguidos siendo fieles a la visión de PWK y aplicamos la mayor parte de un siglo de sudor y genio a todos los productos que hacemos. Estos altavoces son el的结果ado de nosas décadas de obsesión con la perfección del sonido. Sienta la potencia, el detalle y la emisión de los Reference de Klipsch.

Somos los guardianes del sonido Keepers of the Sound.

ESPAÑOL

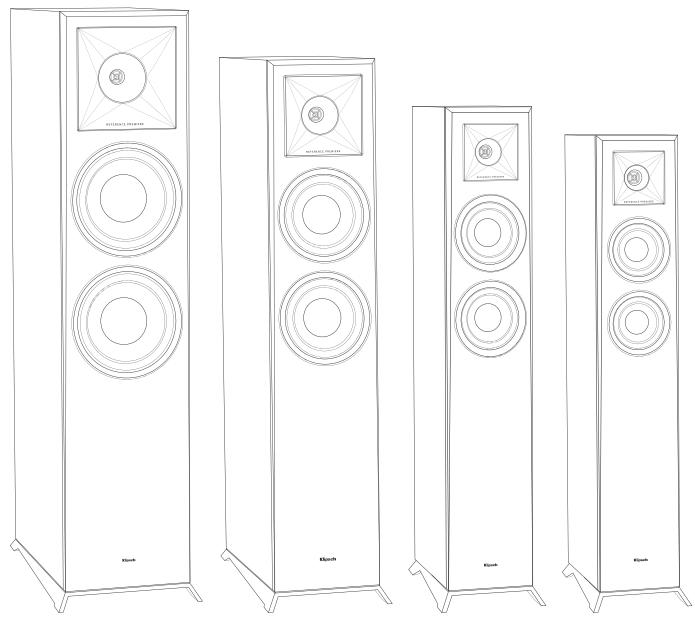

ALTAVOCES REFERENCE PREMIERE

RP-8060FA

RP-8000F

RP-6000F

RP-5000F

RP-4000F

RP-600M

RP-500M

RP-400M

RP-502S

RP-402S

RP-500SA

RP-504C

RP-404C

RP-600C

RP-500C

RP-400C

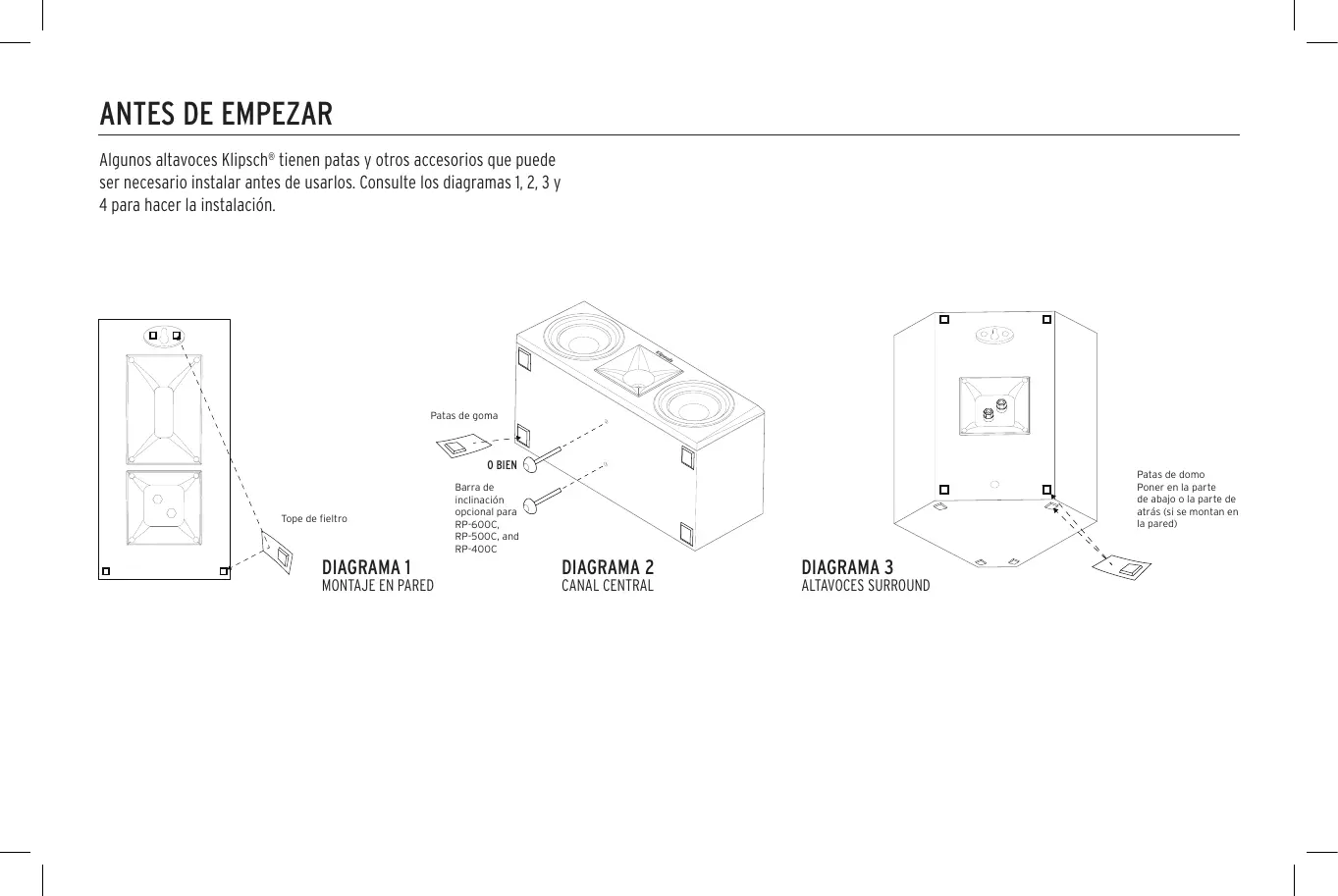

ANTES DE EMPEZAR

Algunos altavoces Klipsch®ienen patas y otros accesorios que pueda ser besoino instalar antes de usarlos. Consulte los diagramas 1, 2, 3 y 4 para hacer la instalacion.

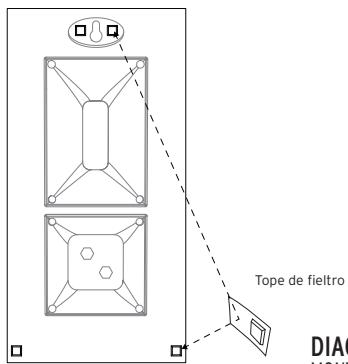

DIAGRAMA 1 MONTAJE EN PARED

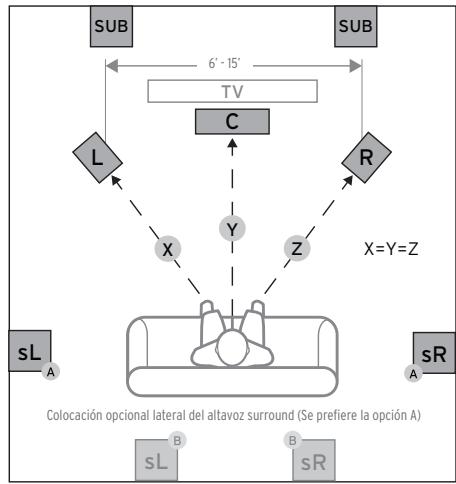

UBICACION EN LA SALA

Altavoces de canal principal izquierdo y derecho. Para Obtener la mejor fidinidad, Klipsch Group, Inc (KGI) sugiereSeparated los altavoces de 1.8 a 4.6 m (6 a 15 pies) y ubicarlos a un minimo de 61 cm (24 plg.) de la pared de aftas y las paredes laterales. también se pueda orientar un poco hacía adentro para Obtener una mejor imagen estereofónica. La posicón del oyenteDebe estar entre 1 y 1.5 veces la distancia queSeparated los altavoces. En las figuras 1 y 3 hay detalles de conexión yubicación.

Altavoces de canal central. Los altavoces de canal central han sido diseñados para ubicar el dialogo y los sonidos principales deundry que parezca que provienen de la pantalla de video. Por lo tanto, se deben ubicar lo más cerca possible de la pantalla, de preferencia directamente encima o bajo de la pantalla. En las figuras 1,2 y 3 hay detailles de connexion yubicacion.

Altavoces de canal surround trasero. Los altavoces surround WDST de Klipsch deben ubicarse a una altaapproximadamente 2 pies mayor que la del oido del oyente sentido. Este es por lo general de 5 a 7 pies sobre el piso. Los altavoces surround se pueda ubicar en las paredes directamente adyacentes o en la pared que queda detrás de la posición del oyente. Laubicación final de los altavoces surround depende de lascharacteristicas de la sala. Estos altavoces han sido disnados para recreatear la sensación de espacio y ambiente que proportionsionan muchas de las technologías surround de hoy en día. En las figuras 1, 2 y 3 hay detalles de connexion yubicación.

CONEXIONES

Conexión convencional. Con cable de altavoz calibre 16 o mayor, conecte la terminal ROJA “positiva” (+) del altavoz IzQUIERDO a la terminal ROJA “positiva” (+) del canal IzQUIERDO de su amplificador. Conecte la terminal NEGRA “negativa” (-) del altavoz IzQUIERDO a la terminal NEGRA “negativa” (-) del canal IzQUIERDO de su amplificador. Repita este procedimiento para conectar los otheros altavoces a los canales correspondientes del amplificador. Consulte la figura 3. Asegúrese de que en ninguna de las conexiones haya cables sin aislamento que toquen otheras terminales, puis thisouldacause un cortocircuit y dañar el equipo.

Los modelos de Reference Premiere RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F y RP-160M tienen terminales dobles. Si se hace conexiones de un solo cable, la barra conectora de terminalmente dejearse en posicion. Si hace conexiones de cabledo doble o amplificacion doble, la barra conectora de terminal de debe退还ar Hay más instrucciones en el manual del receptor.

Requisitos del amplificador. Los altavoces Klipsch son muy eficientes y funciona bien con una extensa variedad de amplificadores. Todos los altavoces Klipsch son compatibles con 8 y se pueda hacer funciona a altos niveles con poca distorsión. Debido a los altos niveles de salute que pueda reproducir los altavoces Klipsch,onga cuidado con el control de volumen. El volumen excessivo durante largos periodosuedeaNarpermanentmenteelódo.Hacerfuncioneral amplificador a más de su capacité normal tambiénuedeaNarlos altavoces.Consulte al minorista para asegurarde que su amplificador es adecuado para su aplicacion. Queremos que oiga toda la vida.

FIGURA 1 UBICACION DEL ALTAVOZ EN EL AREA DE AUDICION

No utilise el agujero en forma de ojo de cerradura para hacer montaje en el cielo raso.

Tornillos N°10 de 2.5 p.lq. a 3 p.lq. de cabaze troncocónica para madera Montelos en un paral de paro outilice ancanas. Deje expuesto I/4 de p.lq.

3/8 plg. -16
*No se incluyen los soportes de pared

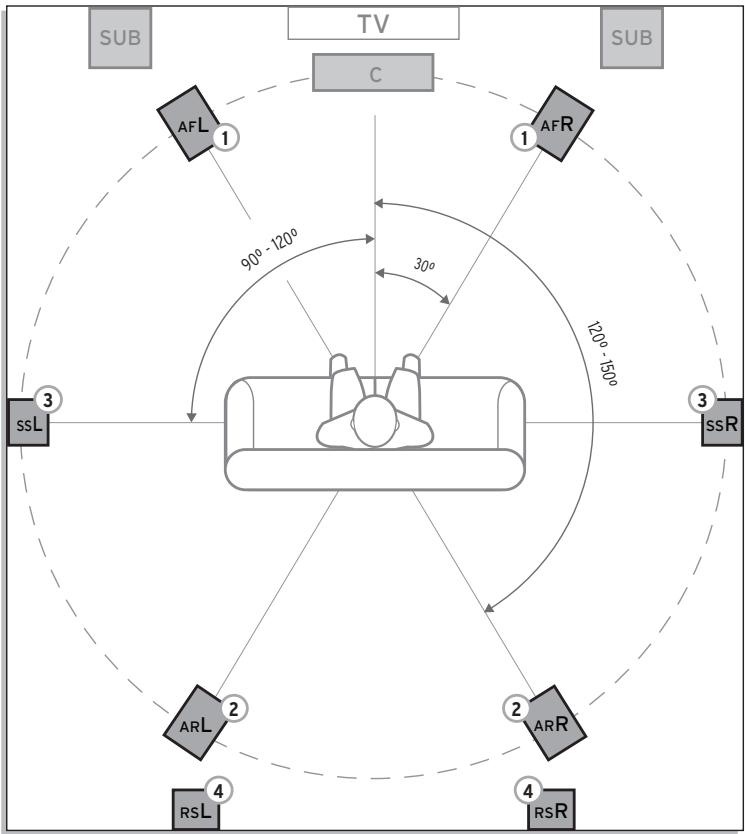

ALTAVOCES REFERENCE PREMIERE CON TECNOLOGÍA ATMOS® DE DOLBY

RP-8060FA

RP-500SA

ATMOS FRONT

ATMOS REAR

SIDE SURROUND

REAR SURROUND

AFL

AFR

ARL

ARR

SSL

ssR

RSL

RSR

ATMOS SURR

0

UBICACION DEL ALTAVOZ EN EL AREA DE AUDICION

ALTAVOCES REFERENCE PREMIERE CON TECNOLOGÍA ATMOS® DE DOLBY

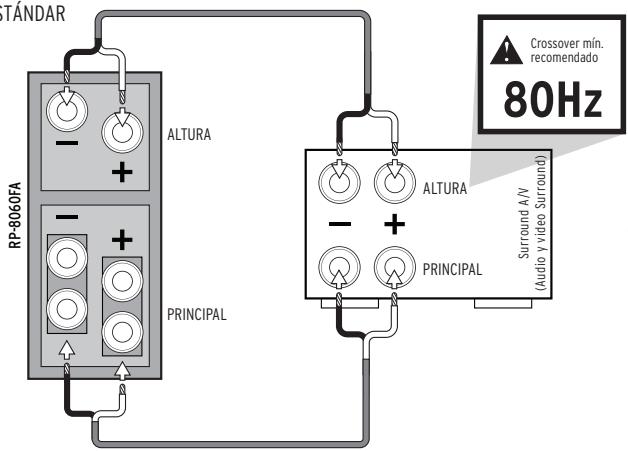

CONEXIONES ESTANDAR
O BIEN

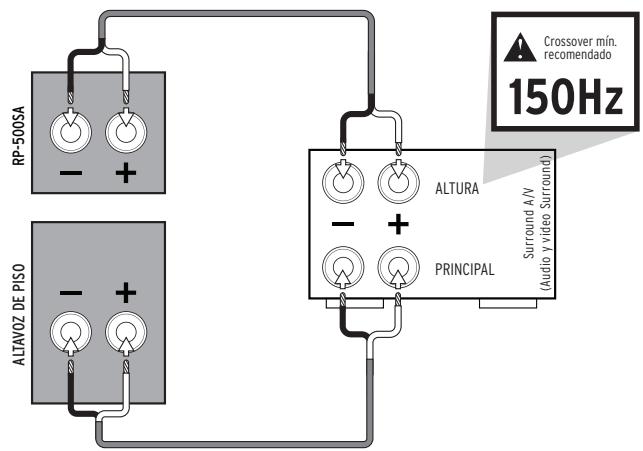

ALTAVOZ DE ALTURA

El RP-500SA se puedaregar arialquier configuracion de altavoz pasivo.

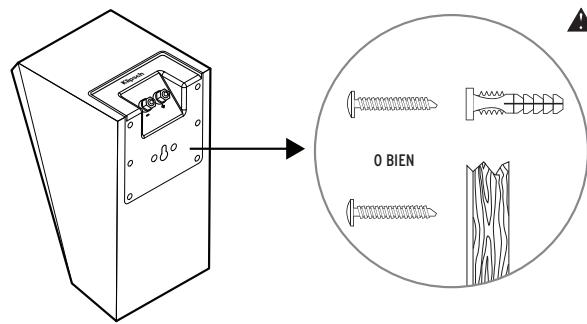

MONTAJE DE LOS ALTAVOCES SURROUND EN LA PARED

PRECAUCION

No utilise el agujero en forma de ojo de cerradura para hacer montaje en el cielo raso.

Tornillos N°10 de 2.5 p.lq. a 3 p.lq. de cabaze troncocónica para madera Montelos en un paral de paro outilice ancanas. Deje expuesto I/4 de p.lq.

CUIDADO Y LIMPIEZA

Lo unico queuede ser necessario hacerles a los altavoces es quitarles el polvo de vez en cuando.No les aplicque nunca ni detergentes fuertes ni limpiadores abrasivos o a base de solventa.El accesorio de cepillo de su aspiradora sirve para quitarles el polvo a las rejillas de altovoz.

REGISTRO DEL PRODUCTO

Registre su produit en linea en at www.klipsch.com/register

• Manténgase al día sobre新模式 productos y promociones.
• Sus datos personales nunca serán vendidos.
• Estos datos de registrar no son para propósitos de garantía.
  Guarde su recibo para hacer reclamaciones de garantía.

REFERENCE
