BEDIENUNGSANLEITUNG RP-500C II KLIPSCH
FORT ET FIER DEPUIS 1946
1) Der Standard, der Maßstab, der Vergleichspunkt
2) Die Verkörperung des legendären Klipsch-Sounds
LAUT UND STOLZ SEIT 1946
Im Jahre 1946 revolutionierte Paul W. Klipsch die Audioindustrie, indem er unsere propietäre Hornlautsprecher-Technologie und die akustischen Prinzipien entwickelte, die die treibende Kraft unseres berühmten Sounds darstellen. Auch heute noch folgen wir der Vision von PWK und jedem von uns hergestellte Produkt baut auf jahrzeitelanger Arbeit und Kreativität auf. Diese Laufsprecher sind das Produkt unseres langjährigen Strebens nach akustischer Perfektion. Erleben Sie die Leistung, die Präzison und die Emotion von Klipsch Reference.

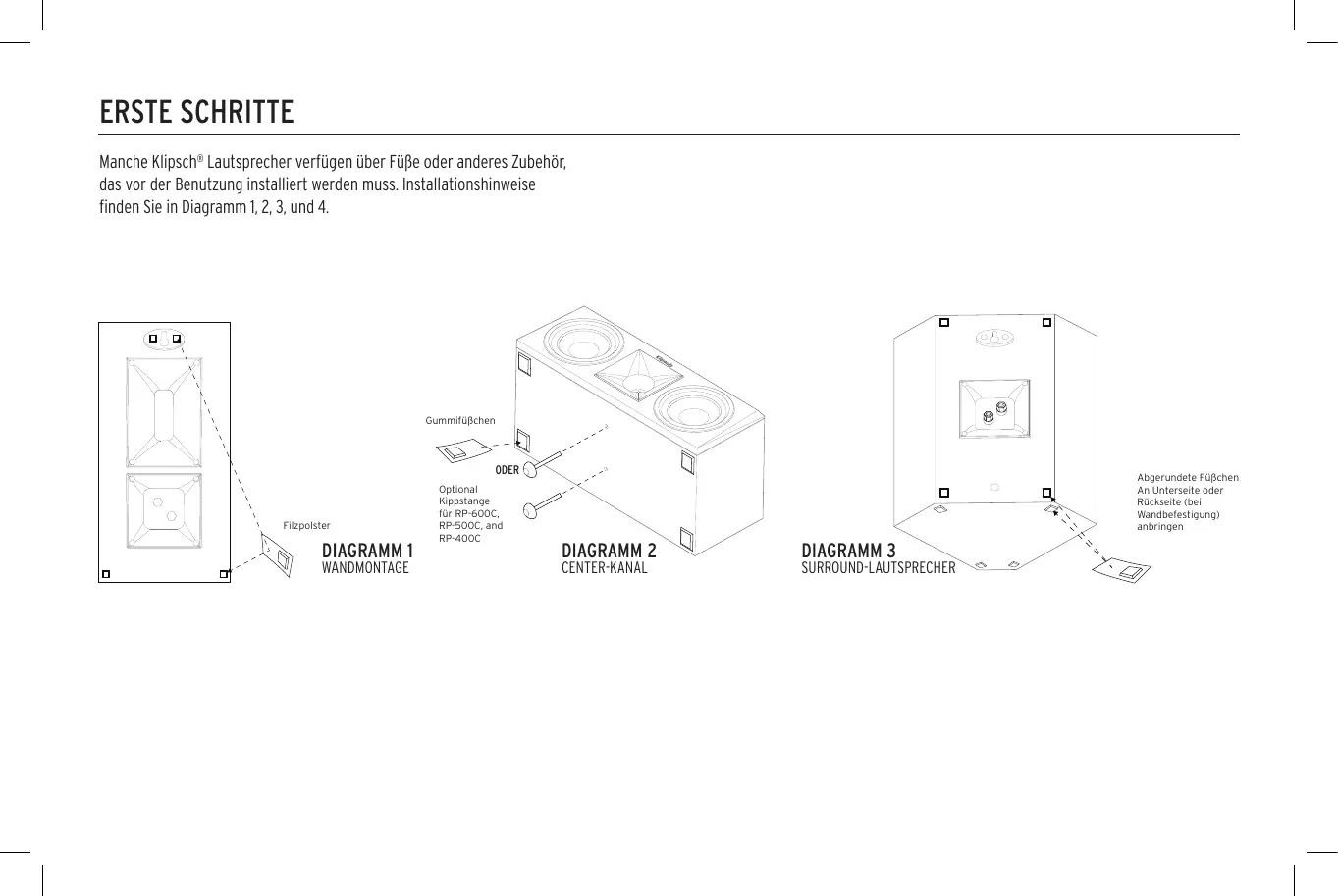

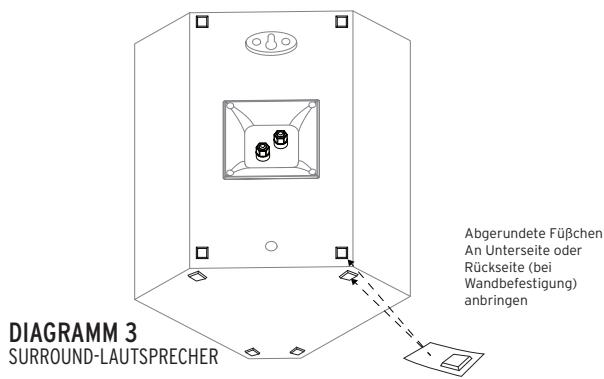

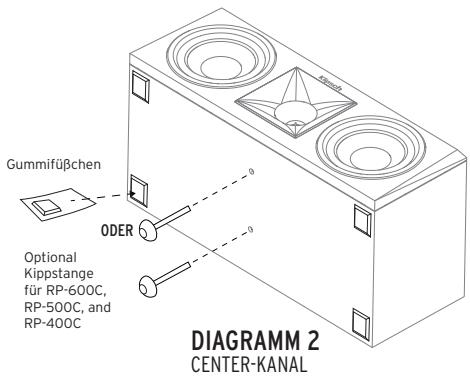

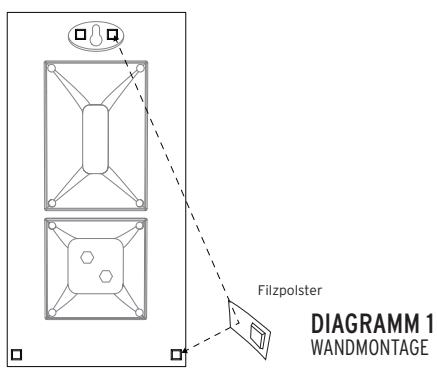

Manche Klipsch® Laustsprecher verfügen über Fuß oder andere Zubehör, das vor der Benutzung installiert werden muss. Installationshinweise finds Sie in Diagramm 1, 2, 3, und 4.
AUFSTELLUNG IM RAUM
Linke und rechte Hauptkanal-Lautsprecher - Zur optimalen Leistung empfeht Klipsch Group, Inc. (KGI), dass Sie die Lautsprecher 1,8 bis 4,6 m voneinander entfernt und mindestens 61 cm von den Rück- und Seitenwänden aufstellen. Um ein betteres Stereoklangbild zu erhalten, sollenn Sie sie eventuell etwas nachinnen ausrichten. Der Abstand der Hörpositionen sollte etwa 1 bis 1,5 mal so groß wie der Abstand der Lautsprecher voneinander sein. Abbildungen 1 und 3 zeigenlichen die korrekten Anschlüsse und Platzierungen.
Center-Kanal-Lautsprecher - Center-Kanal-Lautsprecher dieren dazu, Dialog und primären Sound so wiederzugeben, dass sie vom Videobildschirm zu kommt scheinen. Diese Laustsprecher sollen den deshalb so nahe wie möglich am Bildschirm platziert werden, am besten direkt über oder unter dem Bildschirm. Abbildungen 1, 2 und 3 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.
Hintere Surround-Laufsprecher - Klipsch WDST Surround-Laufsprecher sollenen ungebärn 60 cm über der Hörposition platziert werden. Normalerweise ist das 1,5-2 m über dem Boden. Die Surround-Laufsprecher sollenen an Wänden und in unmittelbarer Höhe der Hörposition platziert werden. Eine weitere Optionäre die Wand hinter der Hörposition. Letztlich hangt die Platzierung des SurroundLaufsprechers von den Eigenschaften Ihres Raums ab. Die Laufsprecher erzeugen den durch die moderne Surround-Sound-Technologie ermöglichen Raumklang. Abbildungen 1, 3 und 4 zeigen Ohnen die korrekten Anschlüsse und Platzierungen.
ANSCHLUSSE
Konventioneller Anschluss - Verwenden Sie 16-Gauge-Lautsprecherkabel (oder dicker) und verbinden Sie den ROTEN, positiven (+) Anschluss des LINKEN Lautsprechers mit dem ROTEN, positiven (+) Anschluss des LINKEN Kanals Ihres Verständers. Verbinden Sie den SCHWARZEN, negativen (-) Anschluss des LINKEN Lautsprechers mit dem SCHWARZEN, negativen (-) Anschluss des LINKEN Kanals Ihres Verständers. Wiederholen Sie these Verfahren für den Anschluss aller verbleibenden Lautsprecher an die entsprechenden Verständerkanäle. Siehe Abbildung 3. Vergewissern Sie sich, dass kein blanker Draht von einem der Anschlüsse andere Klemmen berührt, da dies einen Kurzschluss hervorrufen und ihre Geräte beschädigten können.
Die Reference Premiere-Modelle RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F und RP-160M verfügen über doppelte Anschlusterminals. Wenn eine Einkabel-Verbindung benutzt wird, sollte der Verbindungsstreifen an Ort und Stelle bleiben. Bei einer Bi-Wiring- oder Bi-Amping-Verbindung musst der Verbindungsstreifen halten werden. Weitere Anleitungen hierzu finden Sie in der Dokumentation Ihres Receivers.
Verstärkeranforderungen - Klipsch-Lautsprecher haben einen hohen Wirkungsgrad und können mit zahlreichen Verstärkern betrieben werden. Alle Klipsch-Lautsprecher sind 8-Ohm-kompatibel und können hohe Schallpegel mit geringer Verzerrung wiedergeben. Aufgrund des hohen Ausgangspegels, den Klipsch-Lautsprecher wiedergeben können, sollen den Lautstärkeregler mit Bedacht einsetzen. Übermäßige Lautstärke über länger Zeiträume hinweg kann Ihr Hörvermögen permanent schädigen. Eine Überbelastung Ihres Verstärkers kann auch die Lautsprecher beschädigen. Fragen Sie ihren Fachhändler, ob Ihr Verstärker für ihren Einsatzzweck geeignet ist. Wir wollen, dass Sie einen lebenslangen Hörgenuss haben.

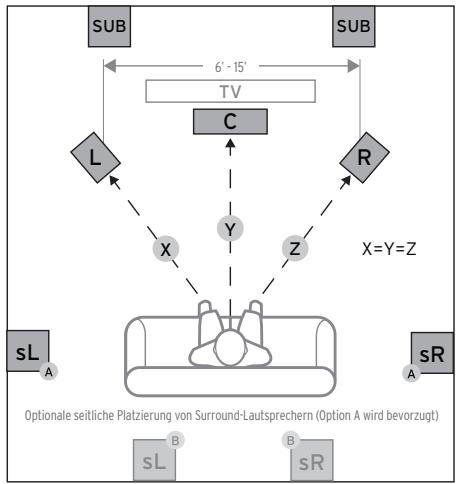

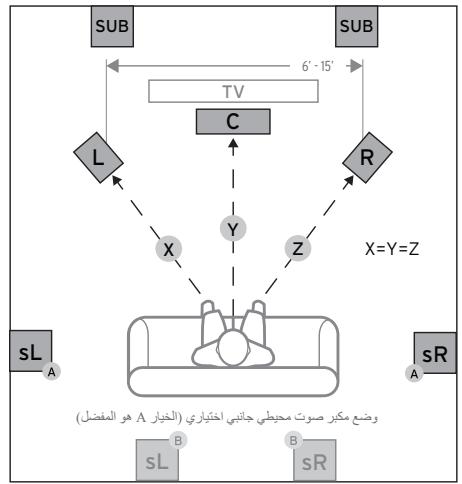

ABBILDUNG 1
LAUTSPRECHERPLATZIERUNG IM HORBEREICH

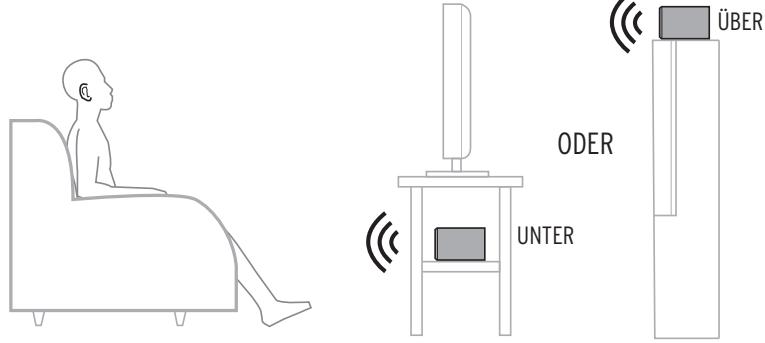

ABBILDUNG 2
CENTER-KANAL

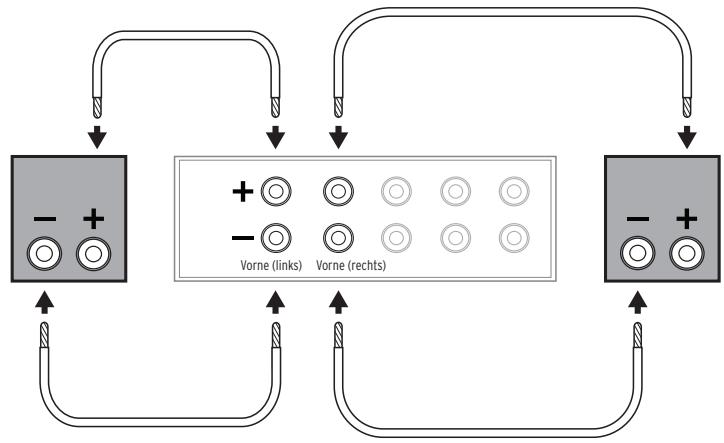

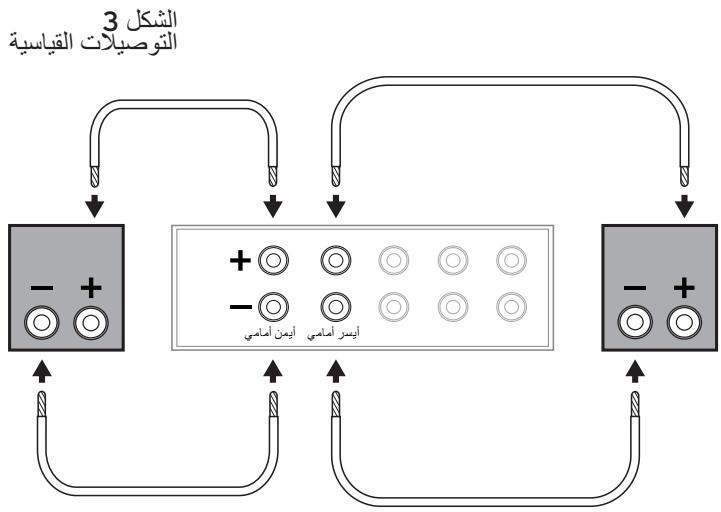

ABBILDUNG 3
STANDARDDANSCHLUSSE

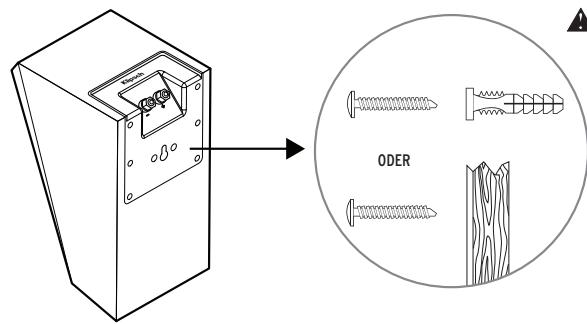

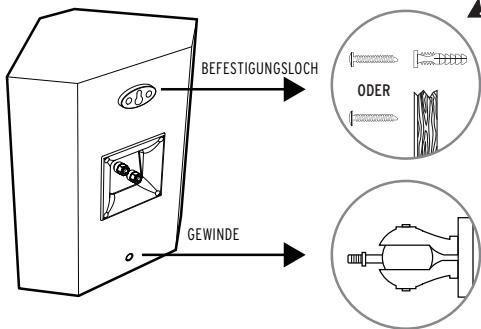

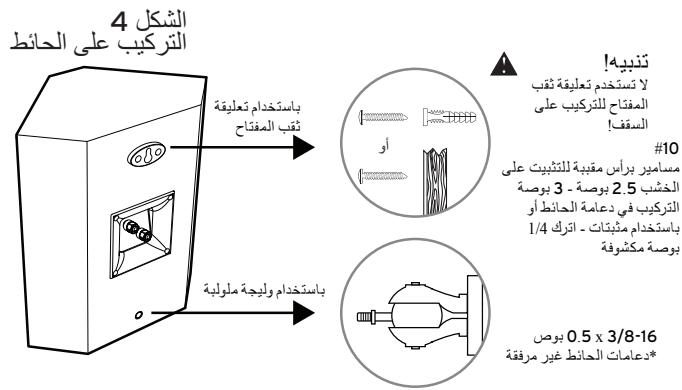

ABBILDUNG 4
WANDBEFASTIGUNG VON SURROUND- LAUTSPRECHERN
VORSICHT!
Verwenden Sie das
Befestigungsloch nicht zur
Deckemontage!
Nr.10
2,5-bis 3-Zoll Flachkopf
Holzschauben In Ständerprofil
befestigen oder Dubel verwenden
etwa 6 mm hervorstehen lessen
3/8-16 x 0.5'
*Wandhalterungen nicht im
Lieferumfang enthalten

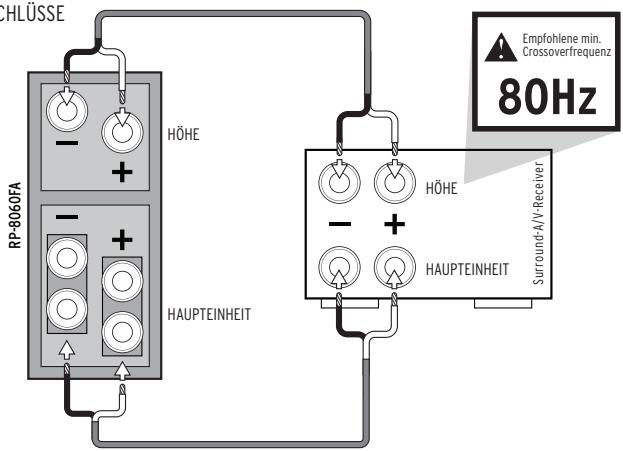

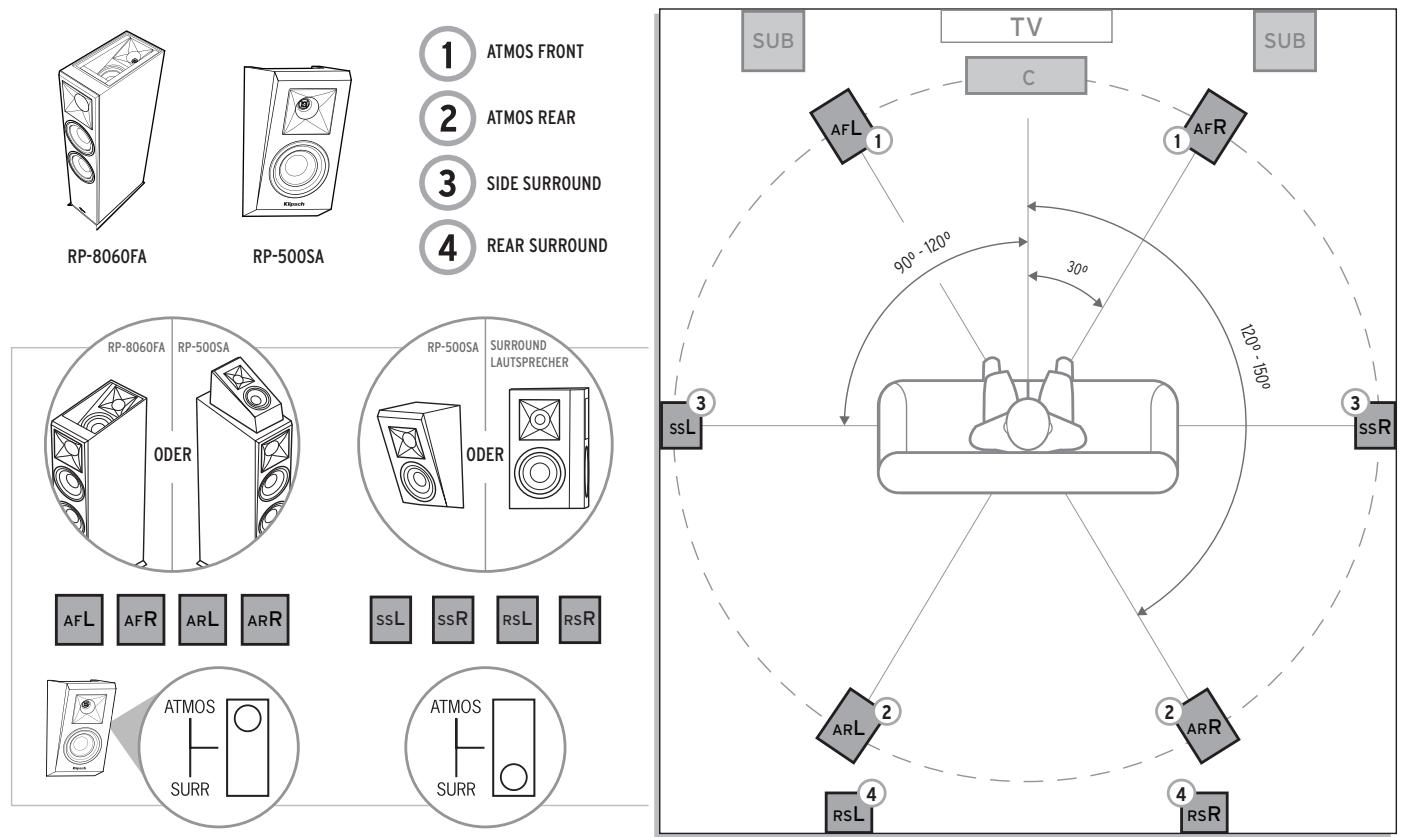

REFERENCE PREMIERE MIT DOLBY ATMOS® TECHNOLOGIE
AUTSPRECHERPLATZIERUNG IM HORBEREICH
REFERENCE PREMIERE MIT DOLBY ATMOS® TECHNOLOGIE
STANDARDDANSCHLUSSE
ODER

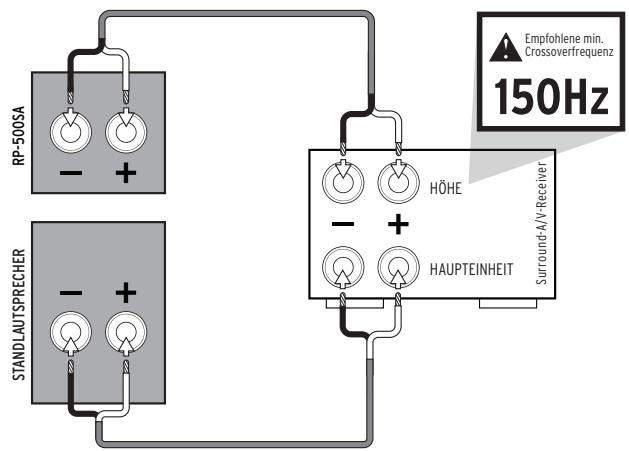

ELEVATION-LAUTSPRECHER
Der RP-500SA kann jeder
Gruppe passiver Lautsprecher
hinzugefügt werden.
WANDBEFESTIGUNG VON SURROUND-LAUTSPRECHERN
VORSICHT!
Verwenden Sie das
Befestigungsloch nicht zur
Deckemontage!
Nr.10
2,5-bis 3-Zoll Flachkopf
Holzschauben In Standerprofil
befestigen oder Düb verwenden
etwa 6 mm hervorstehen lessen
PFLEGE UND REINIGUNG
Die einzig nötige Pflege ihrer Laufsprecher besteht darin, sie gelegentlich abzustauben. Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende oder aggressive Reinigungsmittel. Sie können die Laufsprechergrills mit dem Bürstenaufsatz eines Staubsaugers reinigen.
PRODUKTREGISTRIERUNG
Registrieren Sie Ihr Produkt online unter www.klipsch.com/register
- Dadurch werden Sie über neue Produkte und Sonderangebote informiert.
- Ihr personenbezogenen Daten werden nie verkauft.
- These Registrierungsdaten werden nicht zu Garantiezwecken verwendet.
Bewahren Sieitte ihre Quittung auf,um die Garantie in Anspruch behmen zu konnen.
REFERENCE
J 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15
16-12 1500000000000000000000000000000000000000000000000000000000000000000000000000000
Klipsch Reference 10000000000000000000000000000000000000000000000000000000000000000000000000000000
8 J 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 6
1
SUB 1Jy-TV L-L y-s-C R Jyall ags s-sL 1jyall ags s-sR
2 kll 2 jsl sll
REFERENCE PREMIERE DOLBY ATMOS
RP-8060FA
RP-500SA
