Type d'appareil	Enregistreur CD avec platine vinyle et lecteur cassette
Fonction principale	Enregistrement et lecture audio
Support de lecture	CD, vinyle, cassette
Enregistrement sur	CD
Connectivité USB	Oui
Type de platine	Platine vinyle
Type de lecteur cassette	Lecteur cassette analogique
Alimentation	Non précisé
Dimensions	Non précisées
Poids	Non précisé
Commandes	Boutons et molette de contrôle
Affichage	Écran LCD
Fonction pause	Oui
Compatibilité CD	CD-R, CD-RW
Fonction de conversion	Vinyle/cassette vers CD
Langues du manuel	Anglais, Français, Espagnol

FOIRE AUX QUESTIONS - LP-R550 USB TEAC

Comment recharger le COPIC TEACLP-R550 ?

Pour recharger le COPIC TEACLP-R550, connectez le câble USB fourni à la prise de recharge située sur l'appareil, puis branchez l'autre extrémité à une source d'alimentation. Assurez-vous que l'indicateur de charge s'allume.

Que faire si le COPIC TEACLP-R550 ne s'allume pas ?

Vérifiez d'abord si l'appareil est chargé. Si l'indicateur de charge ne s'allume pas, essayez un autre câble USB ou une autre source d'alimentation. Si le problème persiste, contactez le service client.

Comment nettoyer le COPIC TEACLP-R550 ?

Utilisez un chiffon doux et humide pour nettoyer la surface de l'appareil. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le matériau.

Quelle est l'autonomie de la batterie du COPIC TEACLP-R550 ?

L'autonomie de la batterie du COPIC TEACLP-R550 est d'environ 8 heures d'utilisation continue, selon les paramètres de l'appareil.

Comment réinitialiser le COPIC TEACLP-R550 ?

Pour réinitialiser le COPIC TEACLP-R550, maintenez enfoncé le bouton d'alimentation pendant 10 secondes jusqu'à ce que l'écran clignote, puis relâchez-le. L'appareil redémarrera avec les paramètres d'usine.

Le COPIC TEACLP-R550 est-il résistant à l'eau ?

Le COPIC TEACLP-R550 n'est pas étanche. Évitez de l'exposer à l'eau ou à des environnements humides pour prolonger sa durée de vie.

Que faire si l'écran du COPIC TEACLP-R550 est bloqué ?

Si l'écran est bloqué, essayez de redémarrer l'appareil en maintenant le bouton d'alimentation enfoncé pendant 10 secondes. Si cela ne fonctionne pas, vérifiez si une mise à jour du logiciel est nécessaire.

Puis-je utiliser le COPIC TEACLP-R550 pendant qu'il se recharge ?

Oui, vous pouvez utiliser le COPIC TEACLP-R550 pendant qu'il est en charge. Toutefois, cela peut ralentir le processus de recharge.

Le COPIC TEACLP-R550 est-il compatible avec d'autres accessoires ?

Le COPIC TEACLP-R550 est compatible avec certains accessoires spécifiques de la marque COPIC. Vérifiez la documentation du produit pour plus de détails.

Comment obtenir de l'aide pour des problèmes techniques avec le COPIC TEACLP-R550 ?

Pour des problèmes techniques, consultez le manuel d'utilisation ou contactez le service client de COPIC via leur site web pour obtenir une assistance supplémentaire.

MODE D'EMPLOI LP-R550 USB TEAC

Pour les consommateurs européens

Mise au rebut des équipements électriques et électroniques et des piles et/ou accumulateurs

(a) Tous les équipements électriques/électroniques et piles/accumulateurs hors d'usage doivent être traités séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales.
(b) En vous débarrassant correctement des équipements électriques/électroniques et piles/accumulateurs hors d'usage, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement.
(c) Le traitement incorrect des équipements électriques/électroniques et piles/accumulateurs hors d'usage peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements.
(d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle à roulettes barrée d'une croix, indique que les équipements électriques/électroniques et piles/accumulateurs doivent être collectés et traités séparément des déchets ménagers.

Si une pile ou un accumulateur contient plus que les valeurs de plomb (Pb), mercure (Hg) et/ou cadmium (Cd) telles que spécifiées dans la directive sur les piles et accumulateurs (2006/66/CE), alors les symboles chimiques de ces éléments seront indiqués sous le symbole DEEE.

(e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des vieux équipements électriques/électroniques et piles/accumulateurs hors d'usage, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acquis l'équipement.

Pb, Hg, Cd

ATTENTION

• N'exposez pas cet appareil aux gouttes ni aux éclaboussures.
• Ne placez pas d'objet rempli de liquide sur l'appareil, comme par exemple un vase.
• N'installez pas cet appareil dans un espace confiné comme une bibliothèque ou un meuble similaire.
• L'appareil tire un courant nominal de veille de la prise secteur quand son interrupteur POWER ou STANDBY/ON n'est pas en position ON.
• L'appareil doit être placé suffisamment près de la prise de courant pour que vous puissiez à tout moment attraper facilement la fiche du cordon d'alimentation.
• La fiche secteur est utilisée comme dispositif de déconnexion et doit donc toujours rester disponible.
• Si le produit utilise des batteries (y compris un pack d'accus ou des piles), elles ne doivent pas être exposées au soleil, au feu ou à une chaleur excessive.
• PRÉCAUTION pour les produits utilisant des batteries au lithium remplaçables : Il existe un danger d'explosion en cas de remplacement par un type de batterie incorrect. Remplacez-les par des modèles identiques ou équivalents.
• Des précautions doivent être prises pour l'emploi d'écouteurs ou d'un casque avec le produit car une pression acoustique (volume) excessive dans les écouteurs ou dans le casque peut provoquer une perte d'audition.

Sommaire

Nous vous remercions d'avoir choisi TEAC. Lisez ce manuel avec attention pour obtenir les meilleures performances possibles de cet appareil.

Utilisation du site mondial TEAC....36

Avant l'utilisation....37

Manipulation des disques ....37

Comment remplacer la pointe....38

Disques....38

Manipulation des cassettes....40

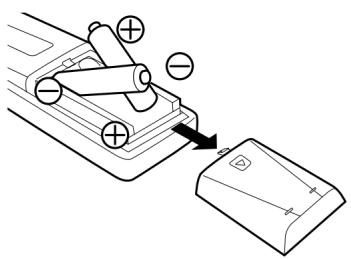

Boîtier de télécommande 41

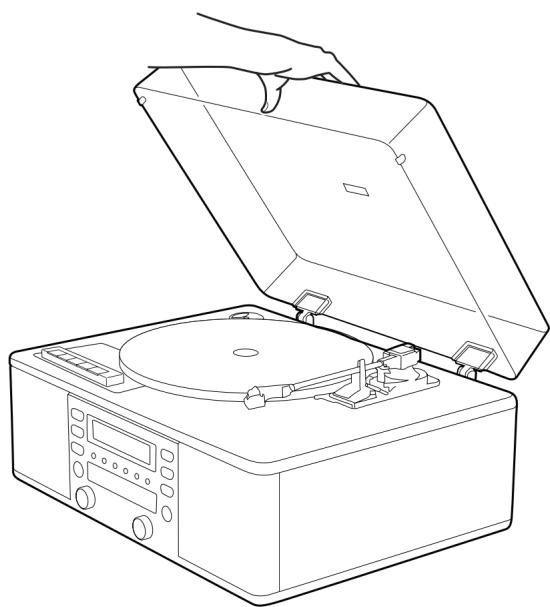

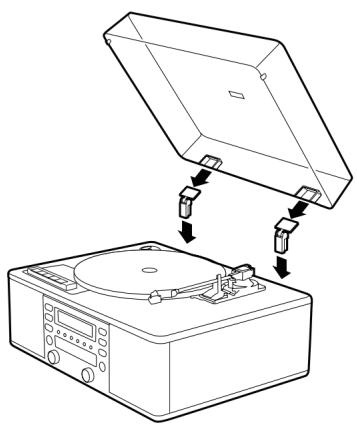

Couvercle de la platine....41

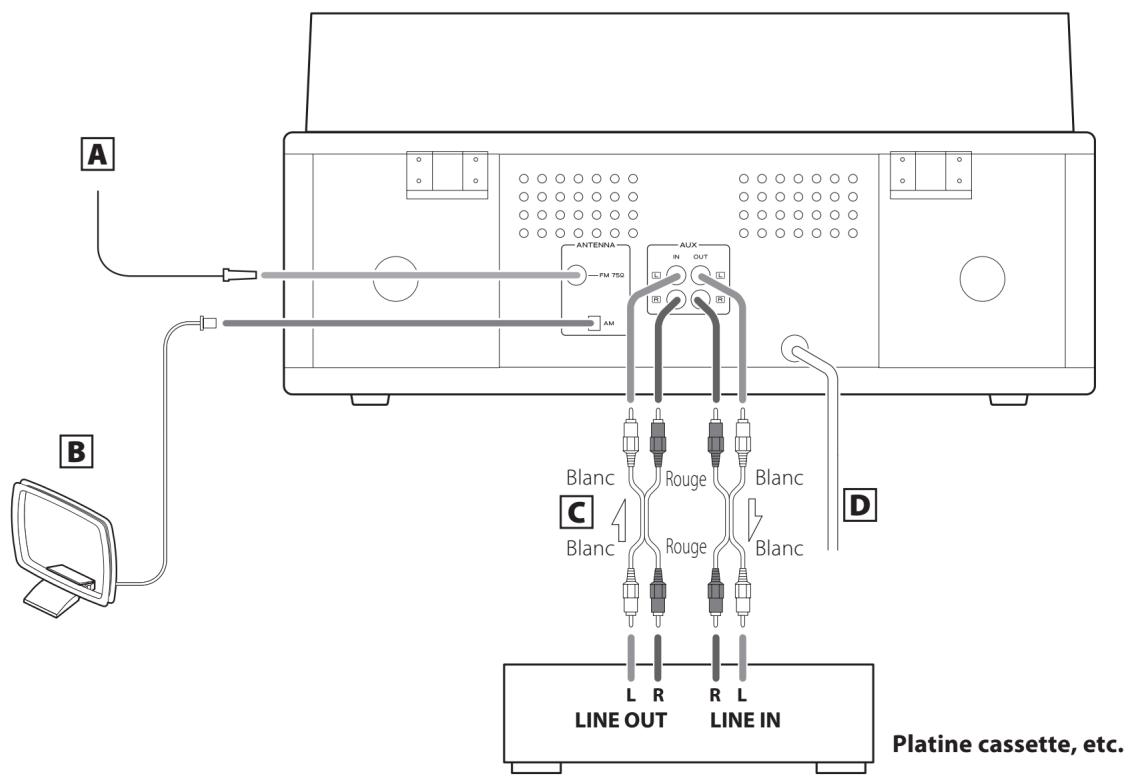

Raccordements 42

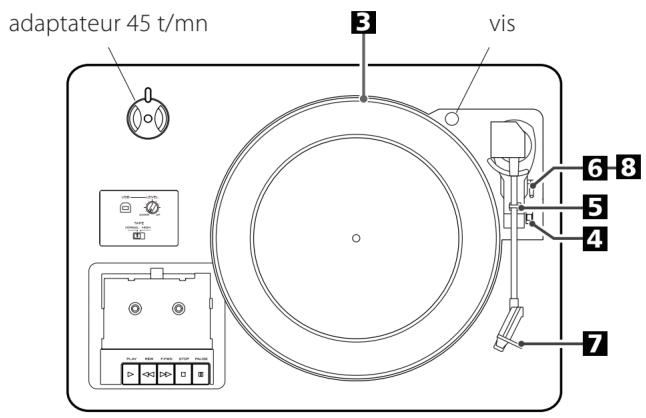

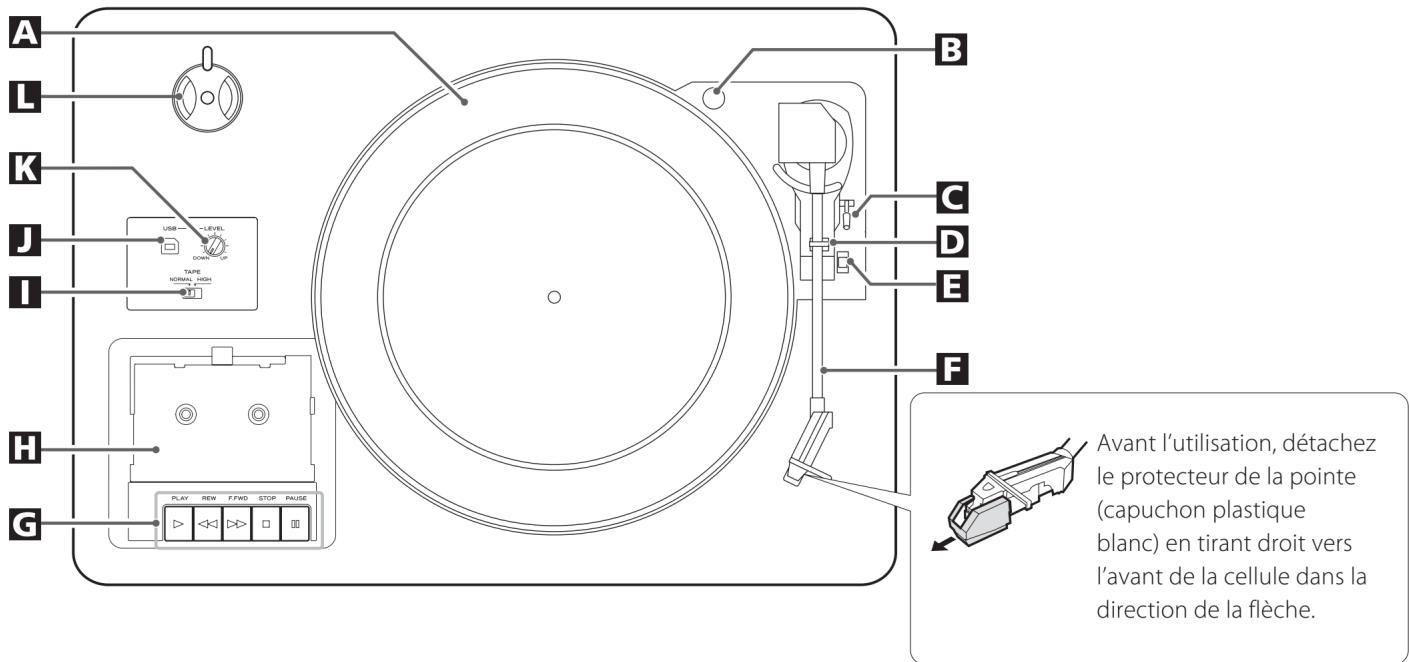

Pièces de la platine tourne-disque....43

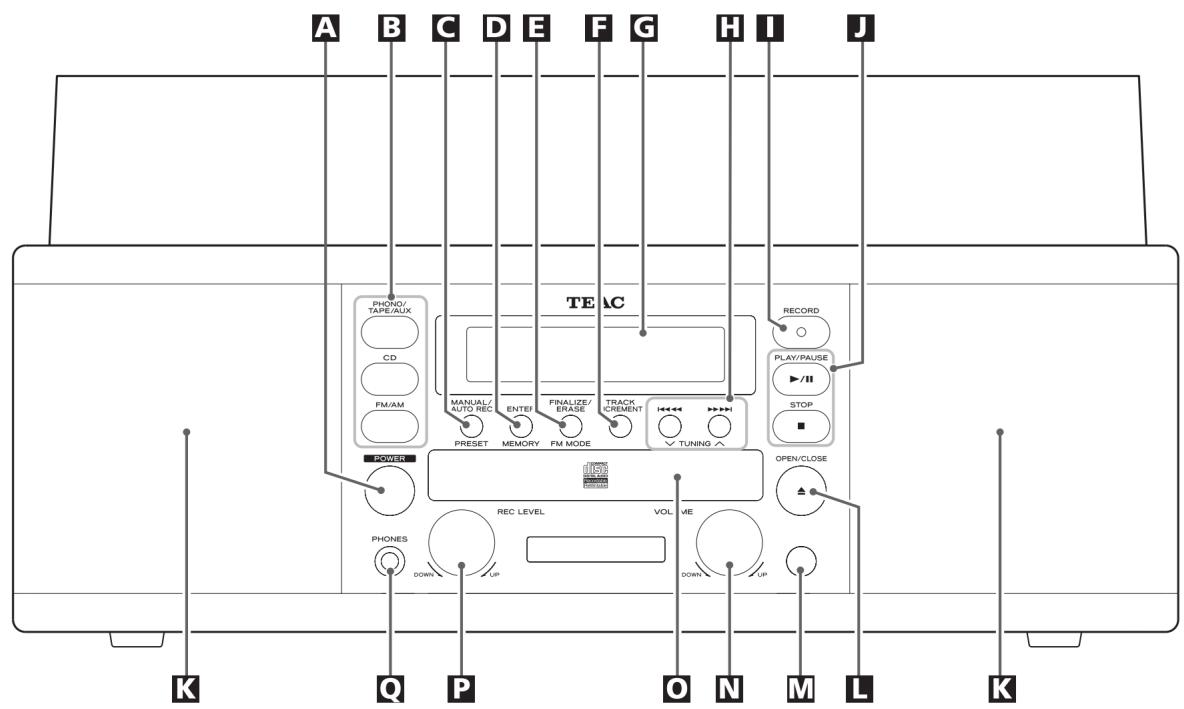

Fonctions de l'appareil et télécommande 44

Fonctionnement de base....45

Écoute de la radio....46

Mémorisation de stations (Presets)....47

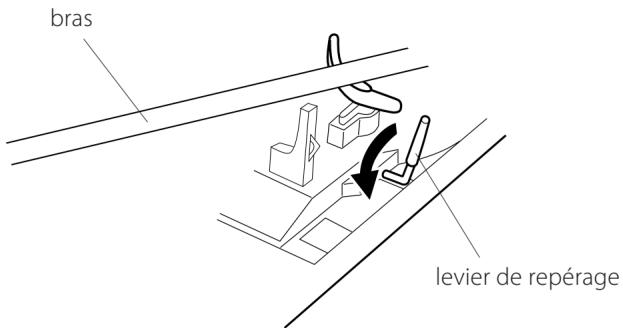

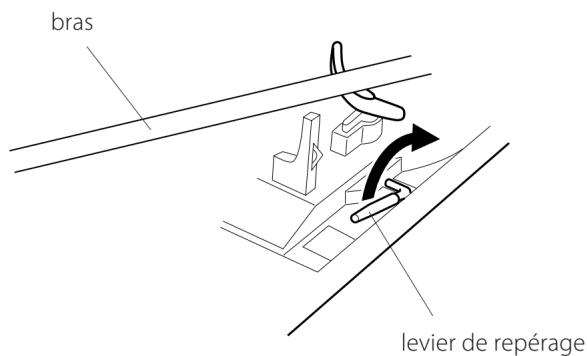

Écoute de disque vinyle 48

Écoute de CD 50

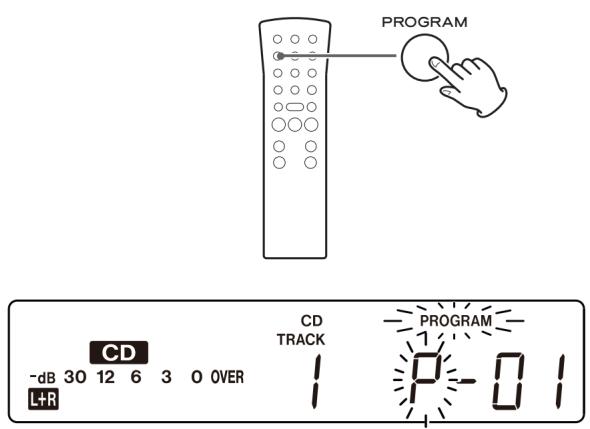

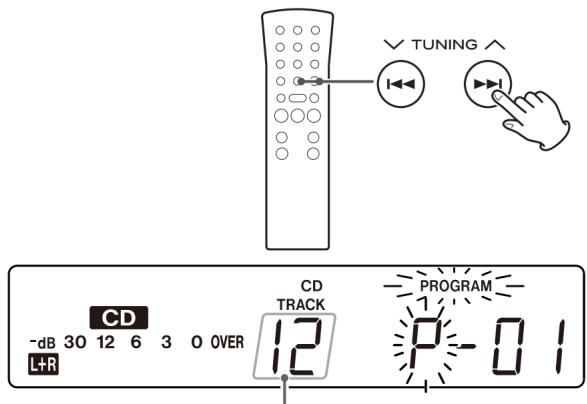

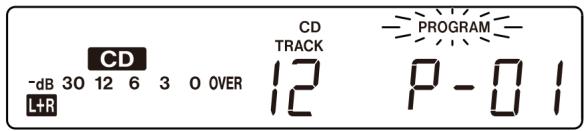

Lecture programmée....52

Lecture en boucle....53

Lecture aléatoire....54

Affichage du temps 54

Écoute d'une cassette....55

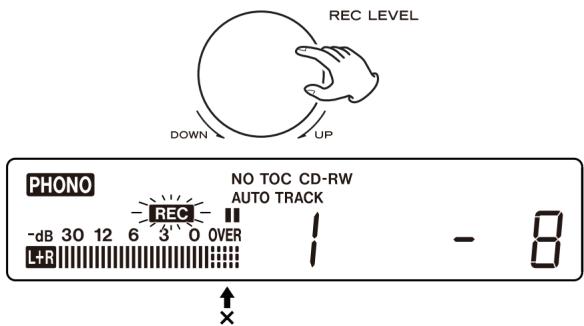

Avant d'enregistrer....56

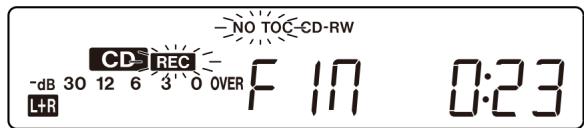

Enregistrement 57

Finalisation 60

Effacement ou dé-finalisation d'un CD-RW 61

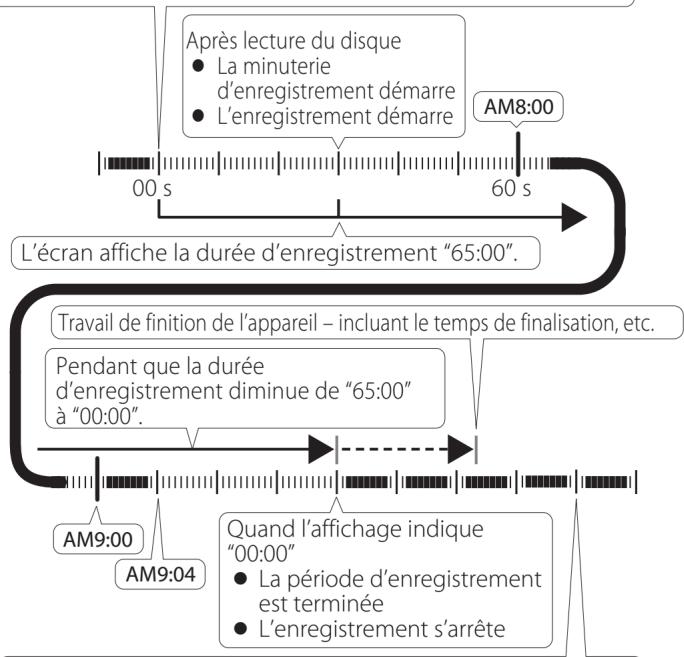

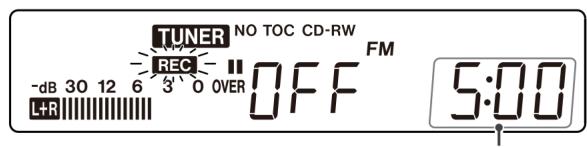

Minuterie d'arrêt d'enregistrement REC OFF....62

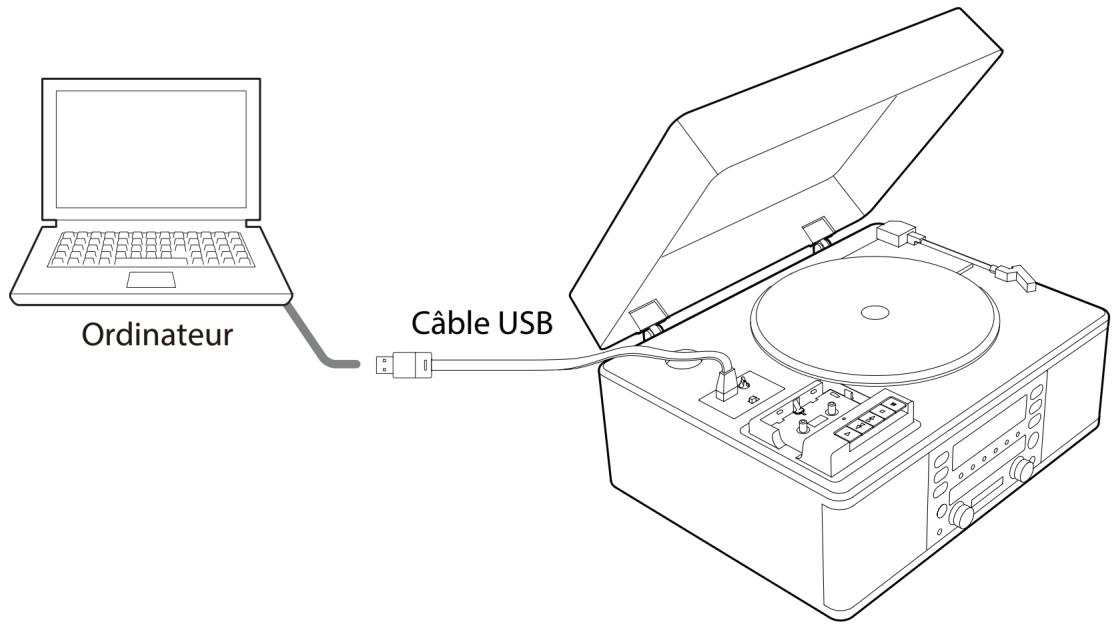

Enregistrement dans un ordinateur....64

Dépannage....65

Messages....66

Caractéristiques techniques 67

Utilisation du site mondial TEAC

Vous pouvez télécharger des mises à jour pour cette unité depuis le site mondial TEAC : http://teac-global.com/

1) Allez sur le site mondial TEAC.
2) Dans la section TEAC Downloads (téléchargements TEAC), cliquez sur la langue souhaitée afin d'ouvrir la page de téléchargement du site web pour cette langue.

NOTE

Si la langue désirée n'apparaît pas, cliquez sur Other Languages (autres langues).

3) Cliquez sur la section « Search by Model Name » (recherche par nom de modèle) afin d'ouvrir la page Downloads (téléchargement) pour ce produit (les utilisateurs en Europe doivent cliquer sur le nom du produit dans la section « Products » (produits)).
4) Sélectionnez et téléchargez les mises à jour nécessaires.

Avant l'utilisation

Contenu de l'emballage

Vérifiez que l'emballage contient bien tous les accessoires indiqués ci-dessous.

Veuillez contacter le magasin dans lequel vous avez acheté cet appareil si l'un de ces accessoires manque ou a été endommagé durant le transport.

Mode d'emploi × 1

Carte de garantie × 1

Guide de prise en main rapide pour l'enregistrement × 1

Adaptateur pour 45 tours × 1

Télécommande (RC-1258) × 1

Pile (AA, alcaline ou MN) x 2

Antenne FM × 1

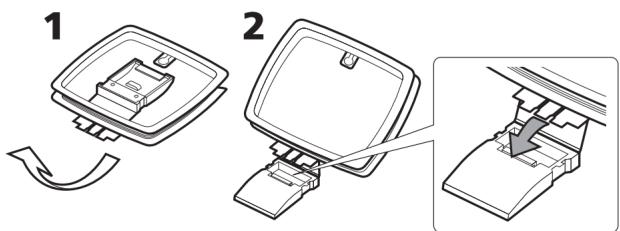

Antenne AM × 1

Couvercle de platine tourne-disque × 1

Charnière x 2

Câble RCA (cinch) stéréo × 1

Lire ce qui suit avant d'utiliser l'appareil.

• Ne placez aucun objet sur le couvercle de la platine tourne-disque. Il pourrait créer du bruit en raison de vibrations ou de chute, particulièrement durant la reproduction.
• Quand l'appareil est allumé, mettre en service un téléviseur peut entraîner l'apparition de lignes sur l'écran de celui-ci, en fonction des ondes électriques de la diffusion TV. Ce n'est pas un mauvais fonctionnement de l'appareil ni du téléviseur. Dans ce cas, éteignez l'appareil.
• La température nominale doit être comprise 5°C et 35°C (41°F et 95°F). Le graveur/lecteur de disques compacts est plus sensible aux températures extrêmes que les lecteurs de disques compacts ordinaires.
• Le taux d'humidité relative doit être compris entre 30 et 90 degrés sans condensation.
• Il est possible que l'appareil devienne chaud durant l'utilisation, laissez donc toujours un espace suffisant autour de l'appareil pour la ventilation.
• La tension d'alimentation doit correspondre à la tension imprimée sur le panneau arrière. Si vous avez des doutes concernant l'alimentation de l'appareil, consultez un électricien.
• Choisissez soigneusement l'emplacement de l'appareil. Évitez de l'exposer directement aux rayons solaires ou à une source de chaleur. Évitez aussi les endroits sujets aux vibrations, à une poussière excessive, à la chaleur, au froid et à l'humidité.
• N'installez pas l'appareil au dessus d'un amplificateur/récepteur ou de n'importe quel appareil électronique générant de la chaleur.
• N'ouvrez pas le boîtier car cela peut endommager le circuit ou causer un choc électrique. Si un objet pénètre dans l'appareil, consultez votre revendeur ou SAV TEAC.
• Quand vous débranchez l'appareil, tirez toujours par la prise, jamais par le cordon d'alimentation.
• N'essayez pas de nettoyer l'appareil avec des dissolvants chimiques, cela peut endommager la finition. Utilisez un chiffon propre et sec.
• Conservez ce livret dans un endroit sûr pour référence ultérieure.

NE DÉPLACEZ PAS L'APPAREIL DURANT LA LECTURE

Ne soulevez et ne déplacez PAS l'appareil durant la lecture. Cela peut endommager le disque.

QUAND VOUS DÉPLACEZ CET L'APPAREIL

Quand vous changez l'endroit où l'appareil est installé ou quand vous emballez l'appareil pour un déménagement, veillez à enlever le disque. Si l'appareil doit être emballé et déplacé sur une grande distance, il est également préférable de bloquer la platine tourne-disque avec la vis de verrouillage de transport. Voir page 43 pour des instructions.

Manipulation des disques

Précautions de manipulation

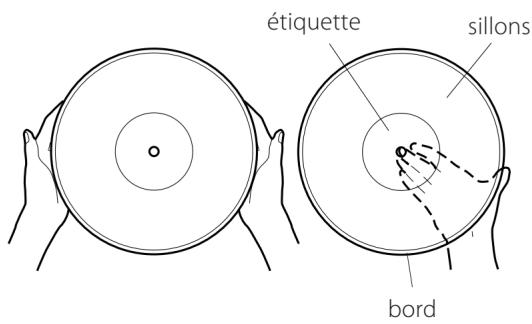

- Ne touchez pas les sillons. Manipulez les disques par leur bord ou l'étiquette seulement, avec des mains propres. Les corps gras de la peau, même si les mains sont propres, peuvent laisser un résidu sur la surface du disque qui va graduellement détériorer la qualité de vos disques.

étiquette sillons bord

Maintenance

- Les traces de doigt et la poussière peuvent causer des bruits, des sauts du son et endommager le disque et la pointe. Si le disque est sale, essuyez délicatement sa surface d'un mouvement circulaire. Pour nettoyer les disques, veillez à employer un nettoyant pour disque du commerce.

- Plusieurs systèmes de nettoyage de disque sont disponibles dans le commerce et en ligne. TEAC n'avalise aucun produit spécifique mais, selon l'état de votre collection de disques, cela peut s'avérer être un bon choix. Des disques propres protègent votre pointe contre une usure prématurée.

Précautions de rangement

• Afin d'éviter la poussière et les rayures, gardez vos disques dans leurs pochettes quand ils ne sont pas utilisés.
• Entreposez vos disques debout sur leur tranche. Les disques entreposés horizontalement vont finir par se tordre et se gondoler.
• Pour protéger vos disques de la poussière, des rayures et du gondolage, ne les rangez pas et ne les placez pas dans les endroits suivants :

Lieux exposés directement au soleil

Lieux où la température et l'humidité sont élevées

Lieux poussiéreux

Dans la boîte à gants ou sur la plage arrière d'une automobile

Comment remplacer la pointe

La pointe devrait durer environ 50 heures en usage normal.

Par contre, il est recommandé de la remplacer dès que vous remarquez un changement de la qualité sonore.

L'emploi prolongé d'une pointe usée peut endommager vos disques.

L'usure de la pointe est accélérée par l'emploi fréquent de disques 78 t/mn en raison de la vitesse plus élevée.

Avertissement :

- Ne pas démonter ou plier la pointe.

• Manipuler la pointe avec soin car elle est délicate. L'utilisation d'une pointe pliée ou brisée peut endommager le disque et engendrer un mauvais fonctionnement.
• Pour éviter les blessures, ne pas toucher l'extrémité de la pointe.
• Garder la pointe hors de portée des enfants.
• Ne pas exposer la pointe à une chaleur élevée.
• Contactez un SAV qualifié si vous avez du mal à remplacer la pointe.

Retrait de la pointe

1. Éteindre l'appareil avant de remplacer la pointe.
2. Placez un tournevis au bout de la pointe et poussez vers le bas dans la direction "A".
3. Retirez la pointe de lecture en la tirant vers l'avant.

Installation d'une nouvelle pointe

1. Tenir le bout de la pointe et insérer l'autre bout en pressant dans la direction "B".
2. Poussez vers le haut dans la direction "C" jusqu'à ce que la pointe s'enclenche.

C B

Pointes de lecture de rechange (vendues séparément) : STL-103 (ensemble de 3)

SPL-102 (ensemble de 2, pour 45 tours uniquement)

Pour des pointes de rechange, contactez votre revendeur ou TEAC aux coordonnées fournies au dos de ce mode d'emploi.

Disques

Veuillez utiliser des CD, CD-R et CD-RW portant le logo "DIGITAL AUDIO".

CD

CD-R

CD-RW

- Les disques protégés contre la reproduction, ainsi que les disques non-conformes à la norme CD risquent de ne pas pouvoir être lus correctement par ce lecteur.

Nous déclinons toute responsabilité en cas de dommages provoqués par la lecture de disques de ce type et pour la qualité sonore résultante. Si vous rencontrez des difficultés avec des disques non conformes, contactez directement les producteurs du disque.

Précautions de manipulation

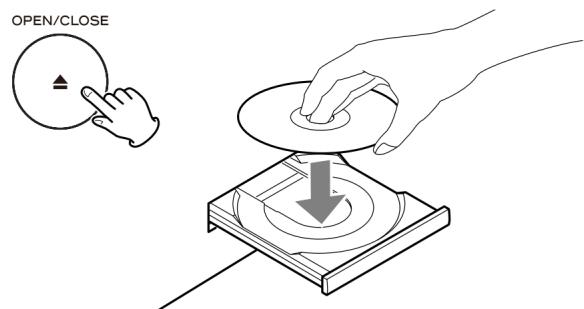

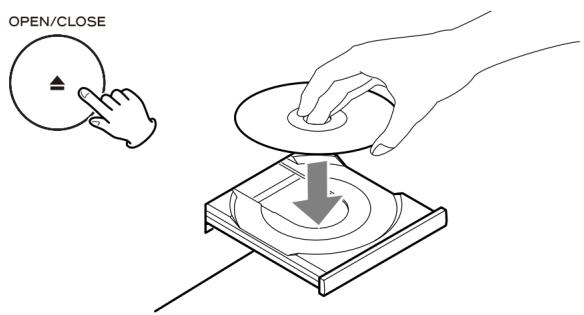

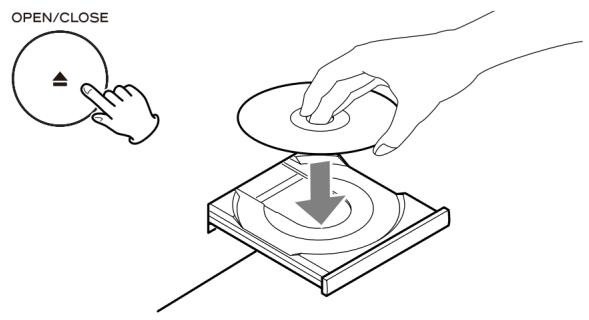

• Placez toujours le disque dans le tiroir, la face imprimée sur le dessus Les disques compacts ne sont enregistrés que sur une seule face.
• Pour sortir un disque de son emballage, appuyez sur la partie centrale de l'étui et sortez le disque en veillant à bien le tenir par les bords.

Comment sortir un disque de son emballage

Comment tenir le disque

Avertissement :

• Ne lisez aucun disque gondolé, déformé ou endommagé. Lire de tels disques peut causer des dommages irréparables aux mécanismes de lecture.
• Il est déconseillé d'utiliser des disques CD-R et CD-RW inscriptibles, la face portant l'étiquette risquant d'être collante et d'endommager l'appareil.
• Ne collez jamais d'étiquette ou de feuille de protection sur le disque; n'utilisez pas d'aérosol destiné à déposer sur le disque une couche de protection.
• Pour écrire des informations sur la face portant l'étiquette, employez un feutre utilisant une encre à base d'huile. N'utilisez jamais de stylo bille ou de stylo à pointe dure, qui risquerait d'abîmer la surface enregistrée du disque.
• N'utilisez jamais de stabilisateurs. L'utilisation de stabilisateurs pour CD disponibles dans le commerce pourrait endommager les mécanismes de cet appareil et provoquer son dysfonctionnement.
• N'utilisez pas de CD ayant une forme irrégulière (octogonale, en forme de cœur, etc.), ceux-ci risquant d'endommager l'appareil.

- Si le disque est sale, essuyez-le avec un chiffon sec et doux d'un mouvement radial, du trou central vers le bord extérieur.

- N'utilisez jamais de produits chimiques, tels que des aérosols, des liquides antistatiques, de l'essence ou des diluants pour nettoyer les disques. Ces produits chimiques risquent de provoquer des dégâts irréparables sur la surface en plastique du disque.

Précautions de rangement

• Rangez les disques dans leur étui après utilisation afin d'éviter de les rayer ou que de la poussière ne se dépose, cela pouvant compromettre la lecture par la tête laser.
• N'exposez pas les disques à la lumière directe du soleil, à une température élevée ou à une humidité excessive pendant une période prolongée. De telles expositions risquent de provoquer une déformation du disque.
• Les disques CD-R et CD-RW sont plus sensibles aux effets de la chaleur et aux rayons ultraviolets que les disques compacts ordinaires. Il est donc particulièrement important de les ranger dans un endroit à l'abri de la lumière directe du soleil et de toute source de chaleur, telle que des radiateurs ou des appareils électriques, susceptibles de dégager de la chaleur.

En cas de doute quant à l'entretien et la manipulation d'un CD-R ou CD-RW, lisez les précautions d'emploi fournies avec le disque ou contactez le fabricant du disque.

Remarques concernant les disques compacts CD-R et CD-RW

Les disques CD-R ne permettent qu'un seul enregistrement. Lorsqu'ils ont été utilisés pour un enregistrement, ils ne peuvent plus être effacés ou réutilisés pour un autre enregistrement. Cependant, s'il reste de la place sur le disque, il est possible d'enregistrer sur cet espace disponible.

Un disque CD-RW s'utilise de la même façon qu'un disque CD-R, à ceci près que la ou les dernière(s) pistes enregistrées peuvent être effacées et l'espace ainsi libéré sur le disque peut être ré-utilisé pour d'autres enregistrements.

Il convient toutefois de noter qu'un disque compact audio créé à partir d'un disque CD-RW risque de ne pas fonctionner correctement sur tous les lecteurs de disques compacts audio. Par contre, un CD-R fonctionnera correctement sur la majorité des lecteurs de disques compacts.

Finalisation

Bien qu'il soit possible d'enregistrer des données audio sur un CD-R ou un CD-RW, un lecteur de disque compact standard ne pourra pas lire ce type de disque tant que vous n'aurez pas créé une table des matières finalisée au début du disque.

Ce processus, qui consiste à créer la table des matières, s'appelle la finalisation. Une fois cette table créée, il n'est plus possible d'enregistrer d'autres données sur le disque.

Il convient de noter qu'un CD-RW, après avoir été finalisé, peut être "définalisé". Ceci permet d'enregistrer d'autres titres, sous réserve toutefois qu'il reste de la place sur le disque.

- La lecture en boucle, la lecture aléatoire et la lecture programmée ne fonctionnent pas avec les disques non finalisés (sans table des matières).

Disques enregistrables

Le terme "disque enregistrable", tel qu'utilisé dans ce manuel, désigne un CD-R ou un CD-RW non finalisé, sur lequel il reste suffisamment de place pour enregistrer un autre morceau.

Si un CD-RW haute vitesse (4X ou plus) est finalisé sur cet appareil, il peut ne pas être lisible par certains lecteurs de CD.

Avertissement :

• N'ouvrez pas une cassette et ne tirez pas sur sa bande.
• Ne touchez pas la surface de la bande.
• N'utilisez pas de cassettes dans un lieu à température et humidité élevées.

Précautions de rangement

• Gardez les cassettes à distance d'aimants et d'objets magnétisés car cela peut entraîner du bruit ou un effacement du contenu enregistré.
• Ne laissez pas les cassettes dans un lieu poussiéreux.
• Ne rangez pas les cassettes dans un lieu à température et humidité élevées.

Cassettes à éviter

Les bandes détendues peuvent se coincer dans le cabestan et autres parties du mécanisme. Retendez la bande en utilisant un crayon ou accessoire identique avant utilisation.

Cassettes ayant une forme incorrecte

Les cassettes déformées, ou dont la bande ne défile pas correctementy, ou qui produisent un bruit anormal durant l'avance ou le retour rapides.

Bandes détendues

Les cassettes prévues pour enregistrer durant 90 minutes ou plus voient parfois leur bande se coincer dans le cabestan car celle-ci est extrêmement fine et s'étire facilement.

Évitez autant que possible de les utiliser.

Bandes détendues

Les bandes détendues peuvent se coincer dans le cabestan et autres parties du mécanisme.

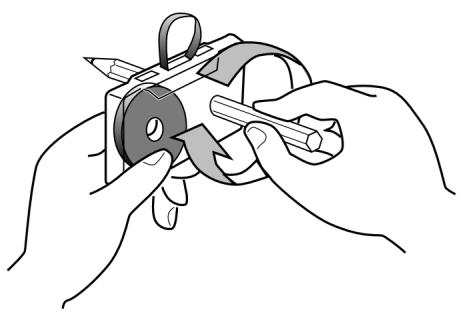

Retendez la bande à l'aide d'un crayon ou accessoire identique avant utilisation.

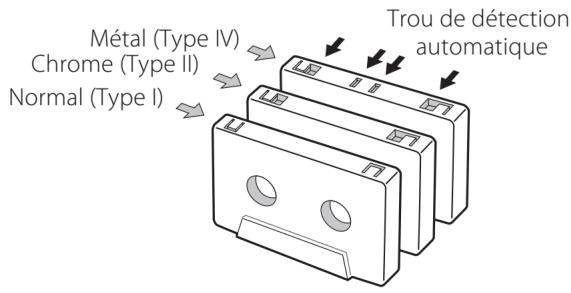

Il existe plusieurs types de bande de cassette.

Métal (Type IV) Chrome (Type II) Normal (Type I) Trou de détection automatique

- Quand vous lisez une bande normale (type I), réglez le sélecteur TAPE de la platine tourne-disque sur NORMAL. Quand vous lisez une bande chrome (type II) ou métal (type IV), réglez le sélecteur sur HIGH.

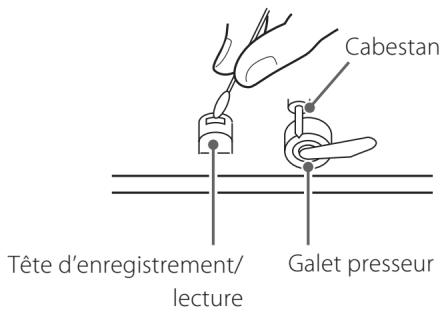

Nettoyage et démagnétisation de la platine cassette

Une tête sale entraîne une qualité sonore médiocre ou des sauts de son. Les saletés accumulées sur le dispositif de défilement de la bande peuvent entraîner le coïncement de celle-ci. Toutes les dix heures d'utilisation, nettoyez la tête, le galet presseur et le cabestan avec un coton-tige humecté d'une solution de nettoyage disponible dans le commerce.

Quand la tête est magnétisée, cela accroît le bruit et empêche l'appareil de transmettre les notes les plus aiguës. Quand ces problèmes surviennent, démagnétisez la tête à l'aide d'un démagnétiseur de tête disponible dans le commerce.

Cabestan Tête d'enregistrement/ lecture Galet presseur

Ne placez pas de cassette dans le porte-cassette de l'appareil tant que la solution de nettoyage n'a pas séché sur la tête.

Boîtier de télécommande

Vous pouvez aussi faire fonctionner l'appareil depuis le boîtier de télécommande fourni.

Pour utiliser le boîtier de télécommande, pointez-le vers le détecteur de télécommande du panneau avant de l'appareil.

• Même si le boîtier de télécommande est employé à portée de fonctionnement, la commande à distance peut être impossible s'il y a des obstacles entre le lecteur et le boîtier de télécommande.
• Si le boîtier de télécommande est employé à proximité d'autres appareils générant des rayons infrarouges, ou si d'autres télécommandes utilisant des rayons infrarouges sont utilisées près du lecteur, le lecteur peut ne pas bien fonctionner. Dans la situation inverse, les autres appareils peuvent ne pas bien fonctionner.

Mise en place des piles

1 Retirez le couvercle du compartiment des piles.
2 Introduisez deux piles "AA" (R6, SUM-3). Assurez-vous que les piles sont correctement insérées en respectant les polarités plus "⊕" et moins "⊖".
3 Replacez le couvercle.

Remplacement des piles

Si vous remarquez que la distance entre le boîtier de télécommande et le lecteur devient plus courte pour un fonctionnement correct, cela indique que les piles sont usées. Dans ce cas, remplacez les piles par des nouvelles.

Pour plus d'informations sur la collecte des piles usagées, veuillez contacter votre mairie, votre service d'ordures ménagères ou le point de vente dans lequel vous avez acheté les articles.

Précautions concernant les piles

Un mauvais emploi des piles peut entraîner leur rupture ou leur fuite, avec pour conséquence un incendie, des blessures ou la salissure des objets proches. Veuillez lire et suivre attentivement les précautions suivantes.

• Veillez à insérer les piles avec leurs pôles positif (⊕) et négatif (⊖) correctement orientés.
• Utilisez des piles du même type. N'utilisez jamais des types de pile différents ensemble.
• Si la télécommande doit rester inutilisée durant une période prolongée (plus d'un mois), retirez ses piles pour éviter qu'elles ne coulent.
• Si les piles coulent, essuyez le liquide dans le compartiment des piles et remplacez les piles par des neuves.
• N'utilisez pas de piles d'un type autre que ceux spécifiés. Ne mélangez pas des piles neuves avec des anciennes et n'utilisez pas ensemble des types de pile différents.
• Ne chauffez pas et ne démontez pas les piles. Ne jetez jamais les piles dans un feu ou dans de l'eau.
• Ne conservez et ne transportez pas les piles avec d'autres objets métalliques. Les piles pourraient entrer en court-circuit, couler ou exploser.
• Ne rechargez jamais une batterie sans avoir vérifié qu'elle peut l'être.

Couvercle de la platine

Pour mettre en place le couvercle de la platine

1. Insérez le bas des charnières dans les emplacements prévus à cet effet à l'arrière de la platine tourne-disque, des deux côtés.
2. Alignez les cavités pour charnière du couvercle de la platine sur le haut des charnières, et faites glisser le couvercle en place.

Pour enlever le couvercle de la platine

Saisissez le couvercle des deux côtés et tirez-le doucement vers le haut pour l'enlever des charnières.

Comment ouvrir/fermer le couvercle de la platine

Soulevez le couvercle de la platine à moitié jusqu'à ce qu'il s'arrête.

- Le couvercle restera alors ouvert.

Pour fermer :

Baissez lentement le couvercle jusqu'à ce qu'il touche la base de la platine.

Remarque :

Veillez à saisir le couvercle par son bord avant pour ne pas risquer de faire sortir les charnières de leur emplacement.

Faites attention de ne pas vous pincer les doigts en fermant le couvercle.

• Coupez l'alimentation de tous les appareils avant d'effectuer les raccordements.
• Lisez les instructions qui accompagnent chaque appareil que vous avez l'intention d'utiliser en association avec cet appareil-ci.
• Veillez à ce que chaque fiche soit soigneusement insérée.
  Pour éviter les ronflements et les bruits parasites, évitez d'attacher les câbles d'interconnexion parcourus par les signaux avec le cordon d'alimentation secteur ou les câbles de liaison aux enceintes.

A Antenne FM

En mode FM, syntonisez une station FM et déployez l'antenne afin de trouver la meilleure position pour une bonne réception. Il peut être nécessaire de repositionner l'antenne si vous déplacez l'appareil à un autre endroit.

Antenne FM extérieure

Dans une zone où les signaux FM sont faibles, il sera nécessaire d'utiliser une antenne FM extérieure.

Généralement, une antenne à trois éléments suffira. Si vous vivez dans une zone où les signaux FM sont particulièrement faibles, il peut être nécessaire d'en utiliser une à cinq éléments ou plus.

- Débranchez l'antenne FM intérieure quand vous utilisez une antenne extérieure.

Connecteur 75 Ω ANTENNA FM 75Ω AM

Lors de l'enregistrement d'une émission FM, le bruit peut augmenter. Pour réduire le bruit indésirable, une antenne extérieure sera requise ou vous devrez enregistrer avec le mode FM commuté en MONO.

B Antenne cadre AM

Pour faire tenir l'antenne droite, fixez la griffe sur la fente à la base de l'antenne.

Branchez le fil de l'antenne cadre AM à la prise d'antenne AM à l'arrière de l'unité.

Placez l'antenne sur une étagère ou suspendez-la à un encadrement de fenêtre, etc. et orientez-la dans la direction qui donne la meilleure réception. Éloignez autant que possible de l'antenne tous les fils tels que cordons secteur, câbles d'enceinte ou d'interconnexion.

C Prises AUX IN/OUT

Le signal audio analogique à 2 canaux est reçu ou produit par ces prises. Pour écouter ou enregistrer le son d'une source externe telle qu'un lecteur de CD ou une platine cassette, branchez la source à la prise appropriée à l'aide du câble RCA fourni (si vous voulez brancher votre source externe à la fois aux prises AUX IN et OUT, achetez un câble RCA stéréo).

Veillez à bien brancher :

fiche blanche → prise blanche (L : canal gauche)

fiche rouge → prise rouge (R : canal droit)

D Cordon d'alimentation

Branchez ce cordon d'alimentation dans une prise secteur.

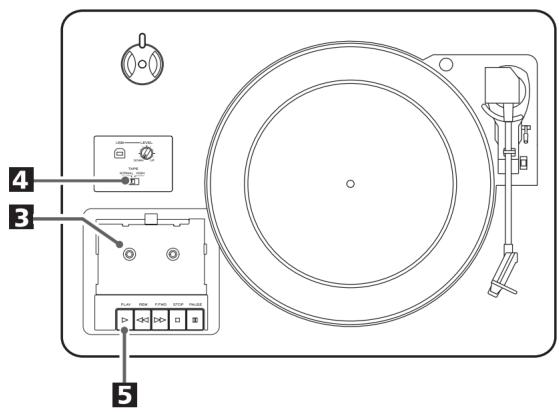

A L K J I USB LEVEL DOWN UP TAPE NORMAL HASS H G PLAY REW FIND STOP PULSE B C D E F Avant l'utilisation, détachez le protecteur de la pointe (capuchon plastique blanc) en tirant droit vers l'avant de la cellule dans la direction de la flèche.

A Plateau tourne-disque

B Vis de blocage pour le transport

Avant l'utilisation, desserrez complètement la vis en la tournant dans le sens horaire avec une pièce de monnaie ou un tournevis.

Vue latérale de la vis de blocage

Durant le transport Durant l'utilisation (à la sortie d'usine)

Quand vous transportez l'appareil, tournez la vis dans le sens anti-horaire pour bloquer le plateau.

C Levier de repérage

Utilisez ce levier pour soulever le bras.

D Attache du bras

Poussez délicatement l'attache vers la droite pour libérer le bras.

E Sélecteur de vitesse

Sélectionnez la vitesse de rotation adaptée au disque.

F Bras

Quand vous déplacez le bras vers l'intérieur, la platine commence à tourner.

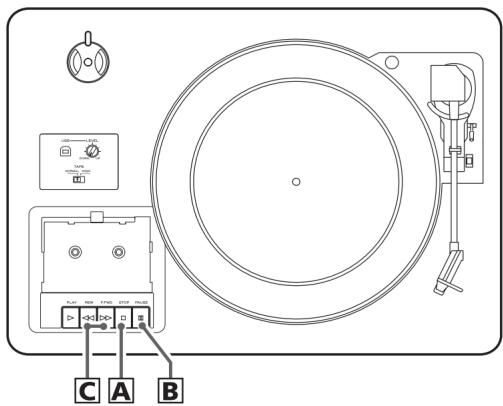

G Touches d'emploi de la cassette

PLAY (▶)

Utilisez cette touche pour lire une bande.

F.FWD (▶▶)

Utilisez cette touche pour faire avancer rapidement une bande.

REW (◀◀)

Utilisez cette touche pour rembobiner rapidement une bande.

STOP (■)

Utilisez cette touche pour arrêter la lecture d'une bande.

PAUSE (II)

Utilisez cette touche pour suspendre temporairement la lecture/l'enregistrement.

N'appuyez jamais en même temps sur les touches PLAY (▶) et REW (◀◀).

H Platine cassette

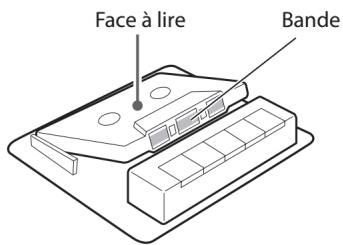

Installez une cassette avec la bande visible vers l'avant et la face à lire vers le haut.

Sélecteur TAPE

Lorsque vous reproduisez une bande normale (type I), réglez le sélecteur TAPE sur NORMAL. Lorsque vous reproduisez une bande chrome (type II) ou métal (type IV), réglez le sélecteur sur HIGH.

J USB

Branchez cet appareil à un port USB de votre ordinateur pour que les signaux sonores de l'appareil soient convertis en données numériques et envoyées à l'ordinateur.

K LEVEL

Tournez ce bouton pour régler le niveau sonore en vue de la conversion numérique.

L Adaptateur 45 t/mn

Quand vous lisez un 45 tours à grand trou central, utilisez cet adaptateur.

Pour retirer l'adaptateur, faites glisser sur le côté le bloqueur maintenant l'adaptateur.

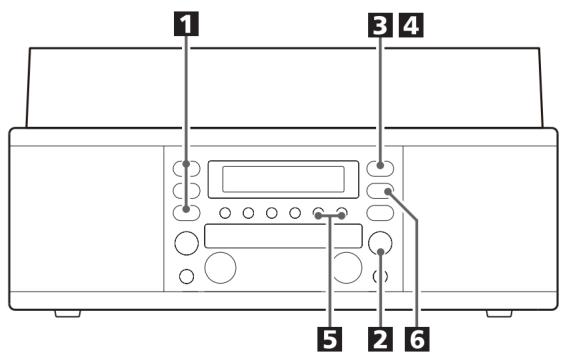

Appuyez sur cette touche pour mettre l'appareil sous ou hors tension.

B PHONO/TAPE/AUX, CD, FM/AM

Appuyez sur la touche PHONO/TAPE/AUX et sélectionnez PHONO pour lire un disque vinyle.

Appuyez sur la touche PHONO/TAPE/AUX et sélectionnez TAPE pour lire une cassette.

Pour écouter la source externe connectée aux prises AUX IN, appuyez sur la touche PHONO/TAPE/AUX et sélectionnez AUX.

Pour lire un CD, appuyez sur la touche CD.

Pour écouter la radio, appuyez sur la touche FM/AM.

Utilisez cette touche pour sélectionner le mode d'affectation de numéro de piste.

En mode TUNER, utilisez cette touche pour sélectionner une station mémorisée.

D ENTER, MEMORY

Utilisez cette touche pour démarrer la finalisation et l'effacement.

Utilisez aussi cette touche pour mémoriser des stations.

Pour finaliser un disque CD-R/CD-RW, utilisez cette touche.

Pour effacer ou définaliser un disque CD-RW, utilisez cette touche.

Utilisez cette touche pour sélectionner le mode FM

F TRACK INCREMENT

Utilisez cette touche pendant l'enregistrement pour diviser celui-ci en pistes.

G Affichage

H Saut/recherche (|◀◀ ◀◀/▶▶ ▶▶|), TUNING (√/∧)

En mode CD, utilisez ces touches pour sauter des pistes.

Pour rechercher un endroit précis dans une piste, maintenez ces touches enfoncées.

En mode FM/AM, utilisez ces touches pour syntoniser une station.

Fonctionnement de base

I RECORD

Utilisez cette touche pour passer en mode pause d'enregistrement.

J Touches de commande de CD

PLAY/PAUSE (▶ /III)

Utilisez cette touche pour démarrer ou mettre en pause la lecture et l'enregistrement.

STOP (■)

Utilisez cette touche pour arrêter la lecture ou l'enregistrement.

K Enceintes (stéréo)

OPEN/CLOSE (▲)

Utilisez cette touche pour ouvrir et fermer le tiroir de disque.

M Capteur de télécommande

Pour utiliser la télécommande, pointez-la vers le capteur REMOTE SENSOR.

N VOLUME

Pour régler le volume, tournez ce bouton.

Tiroir de disque

P REC LEVEL

En mode pause d'enregistrement, utilisez ce bouton pour régler le niveau d'enregistrement.

Q PHONES

Quand vous utilisez un casque, réduisez d'abord le niveau de volume au minimum. Puis insérez la fiche de votre casque dans la prise PHONES et montez progressivement le volume en tournant le bouton VOLUME.

• N'allumez/n'éteignez pas l'appareil et ne branchez/débranchez pas le casque alors que vous portez ce dernier.
  (Des sons ayant un volume excessif pourraient être produits par le casque.)
• Le son des haut-parleurs sera coupé si un casque est branché.

Les touches suivantes n'existent que sur le boîtier de télécommande.

R PROGRAM

En mode CD, utilisez cette touche pour programmer des pistes.

S CLEAR

En mode CD, utilisez cette touche pour effacer le programme créé.

T REPEAT

En mode CD, utilisez cette touche pour sélectionner un mode de lecture en boucle (répétition).

U DISPLAY

En mode CD, utilisez cette touche pour changer l'affichage.

V SHUFFLE

En mode CD, utilisez cette touche pour une lecture aléatoire.

Remarque :

Pour simplifier l'explication, les consignes se réfèrent aux noms des touches et des commandes situées sur le panneau avant sans faire état de la télécommande.

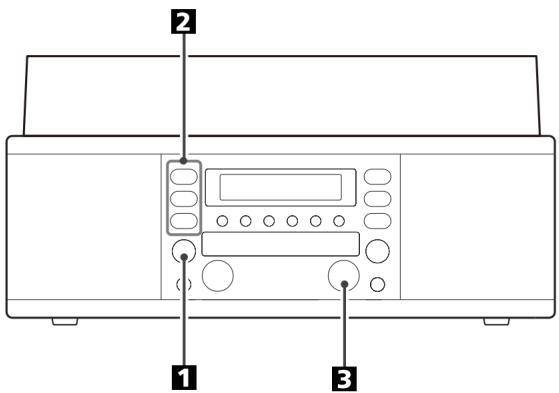

2 1 3

1 Appuyez sur la touche POWER pour allumer l'appareil.

2 Choisissez une source en appuyant sur la touche correspondante.

• Pour écouter une source externe branchée aux prises AUX, appuyez sur la touche PHONO/TAPE/AUX une ou deux fois.
  Quand PHONO/TAPE est sélectionné, réglez le sélecteur INPUT de la platine tourne-disque sur "RECORD" ou "TAPE".

3 Faites jouer la source et réglez le volume en tournant le bouton VOLUME.

1 Choisissez AM ou FM en appuyant sur la touche FM/AM.

2 Sélectionnez la station que vous voulez écouter.

Sélection automatique

Tenez la touche TUNING (√ ou ∧) enfoncée jusqu'à ce que l'affichage de fréquence commence à changer.

• Quand une station est reçue, la syntonisation s'arrête automatiquement.
• Appuyez sur la touche TUNING (√ ou ∧) pour arrêter la sélection automatique.

Sélection manuelle

(Sélection de stations qui ne peuvent pas être syntonisées automatiquement)

Quand on appuie momentanément sur la touche √ ou ∧, la fréquence change d'une valeur fixe.

Appuyez sur la touche √ ou ∧ à plusieurs reprises jusqu'à ce que la station que vous voulez écouter soit trouvée.

Touche FM MODE

Appuyer sur cette touche fait alterner entre les modes STEREO et MONO.

STEREO

Les émissions FM stéréo sont reçues en stéréo et le témoin "STEREO" s'allume à l'écran.

- Si le son souffre de distorsion et si le témoin "STEREO" clignote, c'est que le signal n'est pas suffisamment fort pour une bonne réception stéréo. Dans ce cas, passez en mode MONO.

MONO

Pour compenser une faible réception FM stéréo, sélectionnez ce mode. La réception sera forcée en mono, réduisant les parasites indésirables.

Si la réception est mauvaise

Transmission AM

Changez la position et la direction de l'antenne AM et/ou de l'appareil pour trouver la meilleure position pour les stations AM.

Transmission FM

Étendez et tournez l'antenne FM afin d'obtenir une bonne réception des stations.

- Si la réception ne s'en trouve pas améliorée, une antenne extérieure peut être nécessaire.

1 2 4 3 2 1

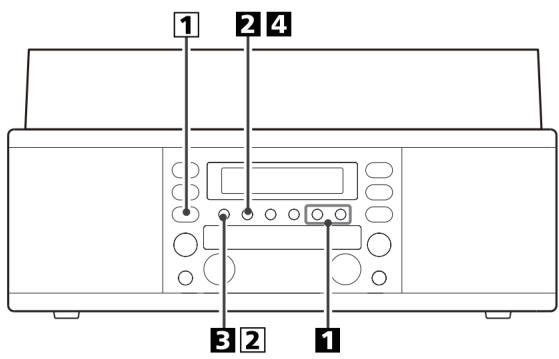

Vous pouvez mémoriser des stations FM et AM dans leurs presets respectifs 1 à 9.

1 Réglez-vous sur une station que vous désirez écouter (voir pour cela les étapes 1 à 2 en page 46).
2 Appuyez sur la touche MEMORY.

TUNER P 1 FM 89.0 MHz

"FM" et "MHz" ou "AM" et "kHz" commencent à clignoter.

• Vous pouvez syntoniser une autre station même après avoir appuyé sur la touche MEMORY.
  3 Avec la touche PRESET, sélectionnez une mémoire de préréglage pour mémoriser la station.

mémoire preset

TUNER P3 FM 89.0 MHz

4 Appuyez sur la touche MEMORY.

La station est enregistrée et le clignotement cesse.

Pour mémoriser d'autres stations, répétez les étapes 1 à 4.

Comment rappeler les stations préréglées (presets)

1 Appuyez sur la touche FM/AM pour sélectionner une bande de fréquences.

② Appuyez répétitivement sur la touche PRESET jusqu'à ce que la station préréglée désirée soit trouvée.

• Avant l'utilisation, desserrez complètement la vis de transport en la tournant vers la droite à l'aide d'une pièce de monnaie, et retirez le capuchon de la pointe.
  1 Appuyez une ou deux fois sur la touche PHONO/TAPE/AUX pour sélectionner PHONO.

2 Soulevez doucement le couvercle.

• Lorsque vous ouvrez le couvercle, veillez à ne pas vous pincer les doigts.
  3 Déposez le disque sur la platine tourne-disque.

Pour la lecture d'un disque 45 t/mn, utilisez l'adaptateur fourni.

adaptateur 45 t/mn 3 vis 6 8 5 4 7

4 Choisissez la vitesse.

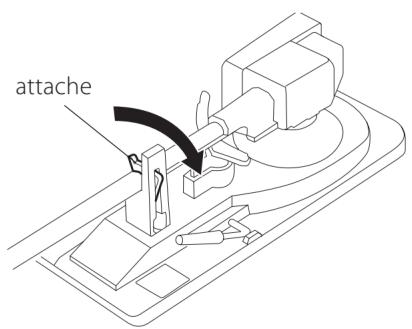

5 Poussez doucement l'attache vers la droite pour libérer le bras.

attache

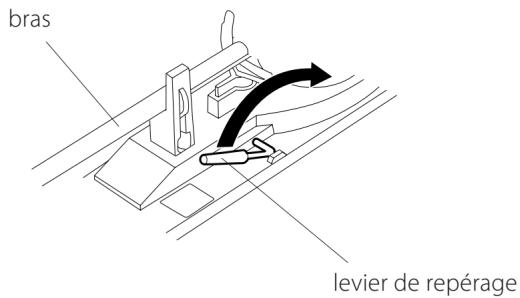

6 Levez le levier de repérage pour soulever le bras de son support.

bras levier de repérage

- Vous pouvez aussi lancer la lecture du disque en soulevant le bras sans basculer le levier de repérage, en amenant le bras au dessus du disque puis en abaissant lentement le bras.

7 Déplacez doucement le bras vers le bord du disque (ou le point de départ d'une plage).

Le plateau commence à tourner.

8 Baissez doucement le bras en relâchant lentement le levier de repérage.

Vous pouvez baisser le bras manuellement si le levier de repérage n'a pas été utilisé.

bras levier de repérage

• Garder le couvercle baissé durant l'écoute d'un disque empêche la poussière de se déposer sur la platine tourne-disque.
• Ne posez rien sur le couvercle de la platine, surtout si un disque est en lecture.
• Monter le volume trop haut durant la lecture du disque peut causer un son strident.
  Dans ce cas, tournez le bouton VOLUME dans le sens anti-horaire pour baisser le volume.

Quand la lecture est terminée, le bras revient automatiquement sur son support et le plateau tourne-disque s'arrête.

Pour arrêter la lecture manuellement, soulevez légèrement le bras à l'aide du levier de repérage et remettez-le sur son support.

bras levier de repérage

- Selon le disque, le bras peut ne pas retourner automatiquement sur son support. Dans ce cas, reposez manuellement le bras sur son support.

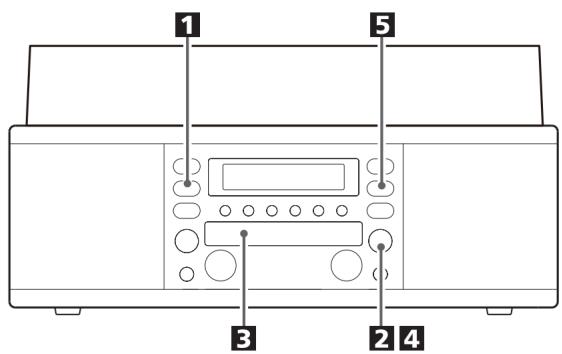

1 5 3 2 4

1 Appuyez sur la touche CD.

"--" clignote quelques secondes. S'il n'y a pas de disque, "no dISC" est affiché.

2 Appuyez sur la touche OPEN/CLOSE (▲) pour ouvrir le tiroir.

3 Placez un disque sur le tiroir, face imprimée vers le haut.

• Ne mettez jamais plus d'un disque sur le tiroir.
• Le disque doit être centré dans le tiroir. Si le disque n'est pas correctement positionné, le tiroir risque de ne plus pouvoir s'ouvrir après s'être refermé, aussi devez-vous vous assurer que le disque est bien placé au centre du tiroir.
• Ne forcez pas sur le tiroir au cours des manœuvres d'ouverture et de fermeture.

4 Appuyez sur la touche OPEN/CLOSE (▲) pour fermer le tiroir.

• Veillez à ne pas vous coincer les doigts.
• Il faut quelques secondes à l'appareil pour lire le disque. Aucune touche ne fonctionne durant le chargement. Attendez que le nombre total de pistes ainsi que la durée totale de lecture du disque soient affichés.

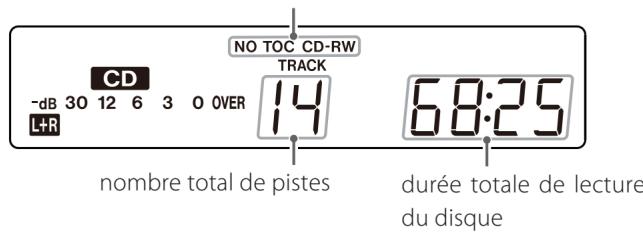

témoin de type de disque

NO TOC CD-RW TRACK CD -dB 30 12 6 3 0 OVER 14 L+R 68:25 nombre total de pistes durée totale de lecture du disque

- Le témoin de type de disque indique le type de disque chargé.

CD :

Un CD du commerce pré-enregistré

CD-R :

Un CD-R finalisé

CD-RW :

Un CD-RW finalisé

NO TOC CD-R :

Un CD-R qui n'a pas été finalisé

NO TOC CD-RW :

Un CD-RW qui n'a pas été finalisé

Aucune mention :

Aucun disque ou disque endommagé

Notez que, quand un disque non-audio est inséré, l'appareil peut commencer la lecture après détection des données du disque, mais il ne produit aucun son.

5 Appuyez sur la touche PLAY/PAUSE (▶/II) pour lancer la lecture.

La lecture du disque commence par la première piste et ▶ s'allume.

- Si vous mettez un disque puis pressez le bouton PLAY/PAUSE (▶/III) sans avoir d'abord refermé le tiroir, celui-ci se referme et la lecture commence.

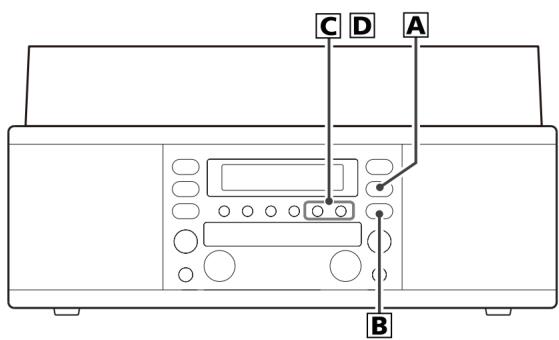

C D A B

A Pour mettre la lecture en pause

Appuyez sur la touche PLAY/PAUSE (▶/■) en lecture.

La lecture s'arrête à la position actuelle.

Pour reprendre la lecture, appuyez de nouveau sur la touche PLAY/PAUSE (▶/■).

B Pour arrêter la lecture

Appuyez sur la touche STOP (■) pour arrêter la lecture.

C Pour sauter à la piste suivante ou précédente

En lecture, pressez la touche ◀◀◀ ◀◀ ou ▶▶ ▶▶ I plusieurs fois jusqu'à ce que la piste désirée soit atteinte. La piste sélectionnée sera lue à partir du début.

À l'arrêt, pressez la touche ◀◀◀ ◀◀ ou ▶▶ ▶▶◆ plusieurs fois et jusqu'à ce que la piste que vous voulez écouter soit trouvée. Appuyez sur la touche PLAY/PAUSE (▶/■) pour lancer la lecture depuis la piste sélectionnée.

- Quand la touche ◀◀◀ ◀◀◀ est pressée en lecture, la piste en cours reprend à partir du début. Pour retourner au début de la piste précédente, appuyez deux fois sur la touche ◀◀◀ ◀◀◀.

D Recherche d'une partie d'une piste

En lecture, maintenez la touche ◀◀◀◀ ou ▶▶▶▶I enfoncée et relâchez-la lorsque la partie que vous voulez écouter est trouvée.

32 pistes peuvent être programmées dans l'ordre souhaité.

• Insérez un disque compact et sélectionnez "CD" avant de commencer la programmation.
• Pendant la lecture programmée, la lecture aléatoire est impossible.
• La lecture programmée fonctionne seulement avec les disques finalisés.

1 À l'arrêt, appuyez sur la touche PROGRAM.

PROGRAM CD - dB 30 12 6 3 0 OVER L+R CD TRACK PROGRAM 1 P - 0 1

L'indicateur "PROGRAM" et "P" clignotent dans l'affichage.

2 Appuyez sur une touche ◀◀◀ ou ▶▶▶ pour sélectionner une piste.

TUNING CD - dB 30 12 6 3 0 OVER L+R CD TRACK PROGRAM 12 P - 0 1

numéro de la piste

3 Appuyez sur la touche PROGRAM.

PROGRAM

CD ~dB 30 12 6 3 0 OVER L+R CD TRACK PROGRAM 12 P-01

La piste est programmée et "P" cesse de clignoter. Si vous sélectionnez une autre piste, "P" recommence à clignoter.

Pour programmer d'autres pistes, répétez les étapes 2 et 3.

• Pour sélectionner plusieurs fois la même piste, appuyez à nouveau sur la touche PROGRAM.
• Vous pouvez programmer jusqu'à 32 pistes.
• Pour annuler le mode programmation, appuyez sur la touche STOP (■).
• Vous ne pouvez pas sélectionner une piste qui n'existe pas dans le disque.

4 Quand la sélection des numéros de piste est terminée, appuyez sur la touche PLAY/PAUSE (▶/II) pour lancer la lecture programmée.

PLAY/PAUSE

L'indicateur "PROGRAM" arrête de clignoter.

Pour contrôler l'ordre programmé

À l'arrêt, appuyez sur la touche ◀◀◀ ou ▶▶▶ à plusieurs reprises pour faire apparaître les numéros de piste qui ont été mémorisés. Pour effacer un numéro de piste, appuyez sur la touche CLEAR quand il est affiché. Après suppression, la piste ayant le numéro suivant avance d'une position.

TUNING

Lecture en boucle

Pour ajouter une piste à la fin du programme

À l'arrêt, appuyez sur la touche PROGRAM.

Sélectionnez un numéro de piste en appuyant sur la touche ◀◀◀ ou ▶▶◀, puis appuyez sur la touche PROGRAM.

La piste est ajoutée à la fin du programme.

Pour supprimer la dernière piste du programme

À l'arrêt, appuyez sur la touche CLEAR pour supprimer la dernière piste du programme.

CLEAR

Pour effacer le programme

À l'arrêt, appuyez sur la touche STOP (■) et maintenez-la pressée plus de 2 secondes pour effacer le programme.

STOP

Si on appuie sur une des touches suivantes, le programme est effacé :

Unité centrale

A chaque pression sur la touche REPEAT, le mode de répétition change comme suit :

REPEAT ALL (Répétition de toutes les pistes)

Appuyez une fois sur la touche REPEAT en lecture.

Toutes les pistes du disque seront lues en boucle.

REPEAT 1 (Répétition d'une piste)

Si vous appuyez deux fois sur REPEAT en lecture, la piste en cours sera lue en boucle.

Si vous appuyez sur la touche ◀◀◀ ou ▶▶▶ et sélectionnez une autre piste, celle-ci sera lue en boucle.

Il est aussi possible de sélectionner une piste à répéter à l'arrêt. Appuyez deux fois sur REPEAT, sélectionnez une piste avec la touche ◀◀◀ ou ▶▶▶, puis appuyez sur PLAY/PAUSE (▶/■) pour lancer la lecture.

- Si l'on appuie sur l'un des boutons suivants, le mode de lecture en boucle est désactivé :

Unité centrale

- La lecture en boucle ne fonctionne qu'avec les disques finalisés.

- La lecture aléatoire ne fonctionne pas en mode REPEAT 1 (répétition d'une piste).

Lecture aléatoire

SHUFFLE

Les pistes peuvent être lues dans un ordre aléatoire. À l'arrêt, appuyez sur la touche SHUFFLE et sur la touche PLAY/PAUSE.

Quand la lecture aléatoire de toutes les pistes est terminée, l'appareil s'arrête et le mode de lecture aléatoire est annulé.

• Si on appuie sur la touche ▶▶▶ pendant la lecture aléatoire, la piste suivante est sélectionnée aléatoirement et lue. Si on appuie sur la touche ◀◀◀, la piste en cours de lecture est lue à partir du début. La lecture d'une piste en boucle pendant la lecture aléatoire est impossible.
• La lecture aléatoire ne fonctionne pas pendant la lecture programmée.
• Si on appuie sur une des touches suivantes, la lecture s'arrête, mais le mode aléatoire n'est pas annulé :

Unité centrale

FM/AM, PHONO/TAPE/AUX, SHUFFLE (à l'arrêt)

- La lecture aléatoire ne fonctionne qu'avec les disques finalisés.

Affichage du temps

DISPLAY

Chaque fois que l'on appuie sur la touche DISPLAY en lecture, l'affichage change comme suit :

Lecture CD/CD-R/CD-RW

Numéro et temps écoulé de la piste en cours

Temps restant sur la piste en cours

Temps écoulé total (disque)

Temps restant total (disque)

En mode pause d'enregistrement

Numéro et temps d'enregistrement (0:00) de piste d'enregistrement suivante

Temps d'enregistrement restant sur le disque

Affichage du tuner (quand PHONO, TAPE ou AUX est sélectionné, ni le numéro de piste ni le temps n'apparaissent).

Durant l'enregistrement

Numéro et temps d'enregistrement écoulé sur la piste

Temps d'enregistrement restant sur le disque

Affichage du tuner (quand PHONO, TAPE ou AUX est sélectionné, ni le numéro de piste ni le temps n'apparaissent).

1 Appuyez une ou deux fois sur la touche PHONO/TAPE/AUX pour sélectionner TAPE.

- Chaque fois que l'on appuie sur la touche PHONO/TAPE/AUX, la sélection alterne entre PHONO/TAPE (disque ou cassette) et AUX (élément externe).

2 Ouvrez lentement le couvercle.

- Quand vous ouvrez le couvercle, veillez à ne pas vous pincer les doigts.

3 Placez une cassette enregistrée dans la platine cassette.

Installez une cassette avec la bande visible vers l'avant et la face à lire vers le haut.

Face à lire Bande

4 Réglez le sélecteur TAPE.

Lorsque vous reproduisez une bande normale (type I), réglez le sélecteur TAPE de la platine tourne-disque sur NORMAL. Lorsque vous reproduisez une bande chrome (type II) ou métal (type IV), réglez le sélecteur sur HIGH.

5 Appuyez sur la touche PLAY (▶).

PLAY REW F.FWD STOP PAUSE

Quand la lecture d'une face est terminée, elle s'arrête. Pour lire l'autre face, retournez la cassette.

Écoute d'une cassette 2

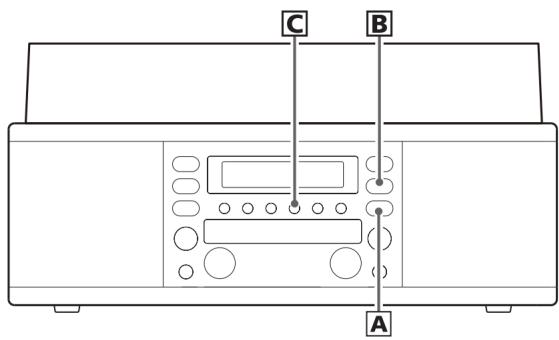

USB Power Switch Control C A B

A Pour arrêter la lecture

Appuyez sur la touche STOP (■) durant la lecture pour l'arrêter.

PLAY REW F.FWD STOP PAUSE

B Pour mettre la lecture en pause

Pressez la touche PAUSE (■) durant la lecture.

Appuyez à nouveau sur cette touche pour relancer la lecture.

- Pour passer en mode PAUSE à la position actuelle, il faut d'abord presser la touche PAUSE puis la touche PLAY en mode arrêt.

PLAY REW F.FWD STOP PAUSE

C Avance/retour rapide

Appuyez sur la touche F.FWD ou REW (▶▶ / ◀◀) pour respectivement faire avancer ou rembobiner rapidement la cassette.

PLAY REW F.FWD STOP PAUSE

Pour arrêter l'avance ou le rembobinage rapides, appuyez sur la touche STOP (■).

N'appuyez jamais en même temps sur les touches PLAY (▶) et REW (◀◀).

Quand on fait rapidement avancer/reculer une bande jusqu'au bout, la fonction ne s'arrête pas automatiquement. Veillez à appuyer sur la touche STOP (■) pour arrêter la fonction.

Avant d'enregistrer

Avant de commencer l'enregistrement, assurez-vous que vous comprenez les points suivants :

• La norme CD limite le nombre de pistes à 99.
• Vous ne pouvez pas créer de pistes d'enregistrement de moins de 10 secondes.
• Si on presse la touche STOP (■) ou la touche PLAY/PAUSE (▶/■) dans les 10 premières secondes de l'enregistrement, l'appareil n'arrête pas l'enregistrement.
• Quand l'enregistrement est terminé, "REC" et "- ENd -" clignotent quelques secondes et l'appareil s'arrête. Ne soumettez pas l'appareil à des vibrations ou chocs durant ce clignotement.
• Si la fin du disque est atteinte durant l'enregistrement, l'appareil finalise le disque et s'arrête automatiquement.
• Si le disque atteint la fin de la 99e piste pendant l'enregistrement, l'appareil le finalise automatiquement puis s'arrête.
• La durée de l'enregistrement d'une piste peut légèrement varier de celle de la piste originale.
• Lorsqu'un disque partiellement enregistré est inséré, l'enregistrement débute après la dernière piste enregistrée.
• La fonction AUTO REC fractionne automatiquement une source audio en pistes sur la base du niveau sonore réglé (voir page 57). Par conséquent, une copie finie pourra avoir plus de pistes que sa source d'origine si la source enregistrée avec cette fonction contient du bruit ou des parties au début des pistes ou entre les pistes.
• Quand on appuie sur la touche TRACK INCREMENT pendant l'enregistrement, le son enregistré est coupé durant un instant. N'utilisez pas la fonction TRACK INCREMENT à un endroit où la musique est entendue.
• Quand un disque qui a été enregistré avec cet appareil est lu par certains autres lecteurs, un léger bruit peut se faire entendre aux points de division des pistes.

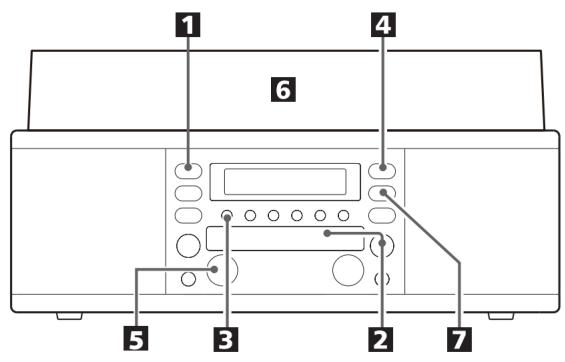

1 4 6 5 3 2 7

L'audio des sources FM/AM, PHONO, TAPE (cassettes) ou AUX peut être enregistré par l'enregistreur de CD.

1 Appuyez autant de fois que nécessaire sur la touche PHONO/TAPE/AUX ou sur la touche FM/AM pour sélectionner la source à enregistrer.

Pour enregistrer à partir de la source externe connectée aux prises AUX IN, sélectionnez AUX.

2 Insérez un CD-R ou CD-RW enregistrable dans l'appareil.

Appuyez sur la touche OPEN/CLOSE (▲), posez un disque dans le tiroir avec la face imprimée sur le dessus, puis appuyez sur la touche OPEN/CLOSE (▲) pour fermer le tiroir.

Assurez-vous que les indicateurs "NO TOC" et "CD-R" (ou "CD-RW") s'allument dans l'affichage, sinon la touche RECORD ne fonctionnera pas à l'étape 4.

Pour enregistrer une station de radio

Sélectionnez FM ou AM avec la touche FM/AM et sélectionnez la station avec la touche √/∧/ ou la touche PRESET à l'étape 1.

Vous ne pouvez plus sélectionner de station une fois que vous avez appuyé sur la touche REC à l'étape 4.

3 Sélectionnez un mode de numérotation des pistes avec la touche MANUAL/AUTO REC.

Quand on appuie une fois sur la touche MANUAL/AUTO REC, le mode actuel s'affiche. Pour sélectionner l'autre mode, appuyez à nouveau sur la touche MANUAL/AUTO REC.

- Quand vous enregistrez une émission de radio, appuyez sur la touche MANUAL/AUTO REC de la télécommande plutôt que de l'unité principale (la touche MANUAL/AUTO REC de l'unité principale sert de touche PRESET en mode TUNER).

Les pistes ne sont pas automatiquement séparées et numérotées. Utilisez la touche TRACK INCREMENT pour séparer les pistes.

MANUAL est recommandé pour enregistrer une source analogique telle qu'un disque vinyle.

Le réglage "Manual" reviendra à l'extinction de l'appareil.

-20db, -30db ou -40db (AUTO REC)

Un numéro de piste est automatiquement assigné à chaque piste durant l'enregistrement. L'unité insérera automatiquement une division de piste dans les données enregistrées lorsque le niveau sonore chutera sous le seuil (-20dB, -30dB, or -40dB) durant plus de 2 secondes avant que le son ne redémarre.

“-20db” est un réglage nécessitant un signal plus fort pour déclencher un changement de piste.

“-40db” est un réglage pour lequel un signal relativement faible déclenche le changement de piste. “-40db” convient à l'enregistrement d'une source sans bruit telle qu'un CD.

Quand une source comportant beaucoup de bruit ou une source analogique est enregistrée avec le réglage AUTO REC, cela peut assigner plus de numéros de pistes qu'il n'y a réellement de pistes enregistrées. Dans ce cas, choisissez le réglage "Manual" et appuyez sur la touche TRACK INCREMENT quand vous souhaitez marquer le début d'une nouvelle piste.

• Si AUTO REC ne fonctionne pas correctement à cause du bruit, sélectionnez MANUAL.
• L'indicateur AUTO TRACK s'allume quand -20dB, -30dB ou -40dB est sélectionné.
• Le réglage par défaut est MANUAL (pas de division). Quand on met l'appareil sous tension ou quand on appuie sur la touche OPEN/CLOSE, le réglage est automatiquement ramené à MANUAL (pas de division).
• La touche MANUAL/AUTO REC ne fonctionne pas durant l'enregistrement.

Lors de la mise en place d'un disque, la sélection est temporairement désactivée. Vous pouvez l'utiliser une fois que "NO TOC" s'est affiché.

4 Appuyez sur la touche RECORD.

Le témoin rouge de la touche RECORD clignote.

L'appareil passe en mode pause d'enregistrement.

Durant l'enregistrement, le témoin s'allume en rouge.

En mode pause d'enregistrement, le témoin "REC" clignote et le témoin ■■ s'allume dans l'affichage.

PHONO - dB 30 12 6 3' 0 OVER NO TOC CD-RW AUTO TRACK L+R

• Aucune touche ne fonctionne tant que "BUSY" (occupé) est affiché. Attendez environ 10 secondes que "BUSY" disparaisse de l'écran.
• Si le témoin rouge de la touche RECORD ne clignote pas, rechargez un disque enregistrable, attendez quelques secondes que les témoins "NO TOC" et "CD-R" (ou "CD-RW") s'allument dans l'affichage, et appuyez de nouveau sur la touche RECORD.

5 Réglage du niveau d'enregistrement.

Faites jouer la source à enregistrer et réglez le niveau d'enregistrement de manière que le son le plus fort n'atteigne pas l'indicateur "OVER" du crête-mètre.

REC LEVEL DOWN UP PHONO REC NO TOC CD-RW AUTO TRACK -dB 30 12 6 3 0 OVER 1 - 8 L+R

Le niveau peut se régler de -8 (-12 dB) à +8 (+12 dB).

• Le réglage par défaut est 0 dB. À chaque fin d'enregistrement, le réglage est automatiquement ramené à 0 dB.
• Les différentes sources à enregistrer (disques vinyle, cassettes, CD etc.) ont des volumes différents. Pour enregistrer les différentes sources à un volume optimal, il est nécessaire de régler le niveau d'enregistrement pour chaque source.

Lorsque vous vous branchez à la prise casque d'un radio cassette ou lecteur portable etc.

Réglez le niveau d'enregistrement sur "0dB" et réglez le volume de l'appareil connecté.

Si le niveau d'enregistrement est faible, réglez-le pour que le son le plus fort ne fasse pas s'allumer le témoin "OVER" du crête-mètre de mesure de niveau.

6 Préparez une source d'enregistrement.

Enregistrement depuis un disque vinyle

Amenez le bras de lecture sur le bord du disque ou sur la plage à enregistrer et abaissez-le lentement.

- Quand la platine tourne-disque est à l'arrêt, la touche PLAY/PAUSE (▶/■) ne fonctionne pas et vous ne pouvez pas lancer l'enregistrement.

Enregistrement depuis une cassette

Lancez ou mettez en pause la lecture de la cassette.

PLAY REW F.FWD STOP PAUSE

• Appuyez sur la touche PLAY (▶) ) pour lancer la lecture.
• Pour mettre la lecture en pause, appuyez sur la touche PAUSE (■) puis la touche PLAY (▶).
• Pour éviter que la partie de début ne soit coupée, calez la cassette à l'endroit voulu et mettez la lecture en pause, puis après avoir lancé l'enregistrement comme décrit à l'étape 7, pressez la touche PAUSE (III) pour lancer la lecture.
• Vous ne pouvez pas lancer l'enregistrement avec la cassette à l'arrêt.

Enregistrement d'un son produit par un élément branché à la prise AUX

Faites jouer l'élément connecté à la prise AUX.

• Pour éviter que la partie de début ne soit coupée, calez l'élément source à l'endroit voulu et mettez temporairement la lecture en pause, puis après avoir lancé l'enregistrement comme décrit à l'étape 7, relâchez la pause de l'élément source pour lancer sa lecture.
• Si l'élément source n'a pas de fonction pause, après avoir lancé l'enregistrement comme décrit à l'étape 7, lancez la lecture sur l'élément source.

7 Appuyez sur la touche PLAY/PAUSE (▶ /III) pour lancer l'enregistrement.

Le témoin rouge de la touche RECORD clignote durant l'enregistrement.

Quand la lecture de la source est terminée, appuyez sur la touche STOP (■) pour arrêter l'enregistrement.

Quand la lecture d'un disque se termine et que la platine tourne-disque cesse de tourner ou que la lecture d'une cassette est terminée, l'enregistrement s'arrête automatiquement.

Mais pour éviter l'enregistrement de bruits indésirables venant du bras de lecture ou de la cassette enregistrée, arrêtez manuellement l'enregistrement à l'aide de la touche STOP dès que la lecture des morceaux que vous voulez enregistrer est terminée.

Quand l'enregistrement est terminé, "REC" et "-End-" clignotent durant plusieurs secondes. N'éteignez pas l'appareil et ne le secouez pas durant l'enregistrement ni quand "REC" et "----" clignotent. De telles actions peuvent altérer l'enregistrement.

C B A

A Pour arrêter l'enregistrement

Pour arrêter l'enregistrement, appuyez sur la touche STOP (■).

B Pour mettre l'enregistrement en pause

Appuyez sur la touche PLAY/PAUSE (▶/■). "bUSY" apparaît un bref instant dans l'affichage, et l'enregistrement est mis en pause. Pour relancer l'enregistrement, appuyez sur la touche PLAY/PAUSE (▶/■).

• Tant que "bUSY" est affiché, vous ne pouvez pas relancer l'enregistrement.
• N'oubliez pas que chaque fois que l'enregistrement est mis en pause ou arrêté, un nouveau numéro de piste est toujours affecté. Il n'est pas possible d'enregistrer une piste en deux "passes".
• L'appareil ne s'arrêtera pas et ne se mettra pas en pause dans les 10 secondes après le début de l'enregistrement même si l'on appuie sur la touche PLAY/PAUSE.

C Division manuelle en pistes

L'enregistrement peut être divisé en pistes. Pendant l'enregistrement, appuyez sur la touche TRACK INCREMENT. Le numéro de piste actuel sera incrémenté d'une unité.

• La touche TRACK INCREMENT fonctionne quel que soit le réglage MANUAL/AUTO REC.
• Vous ne pouvez pas diviser manuellement si cela a pour résultat des pistes de moins de 10 secondes. La division ne permet pas de dépasser le maximum de 99 pistes par CD.
• Quand on appuie sur la touche TRACK INCREMENT pendant l'enregistrement, le son enregistré est coupé durant un instant.

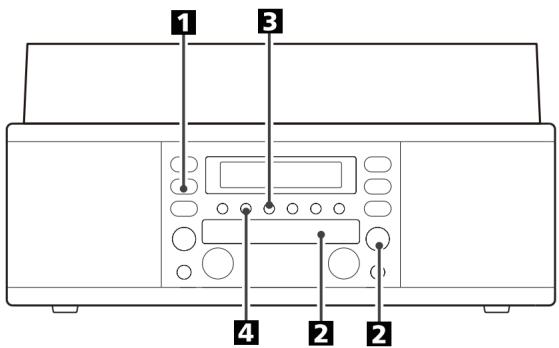

1 3 4 2 2

Comme expliqué précédemment, pour qu'un disque devienne un CD normal, une table des matières (TOC) doit y être écrite. Ce processus s'appelle la finalisation.

Une fois finalisés, les CD-R sont véritablement définitifs. Il n'est plus possible d'ajouter d'autre pistes. Par contre, les CD-RW peuvent être "dé-finalisés" et s'il y a de l'espace, des données supplémentaires peuvent y être enregistrées.

• Vous ne pouvez pas finaliser un disque vierge.
• Quand le disque a atteint sa durée d'enregistrement maximale, il se finalise automatiquement même si l'enregistrement est encore en cours. Un disque finalisé ne peut pas l'être à nouveau.

1 Appuyez sur la touche CD pour choisir "CD".

2 Insérez un disque non-finalisé (enregistrable).

3 Appuyez sur la touche FINALIZE/ERASE en mode arrêt.

"FINAL" est affiché.

NO TOC CD-RW -dB 30 12 6 3 0 OVER F INRAL L+R

- Pour annuler la finalisation, appuyez sur la touche STOP (■).

4 Appuyez sur la touche ENTER pour commencer la finalisation.

Les indicateurs "NO TOC" et "REC" clignotent et le temps restant pour l'opération de finalisation apparaît dans l'affichage.

-NO TOC-CD-RW ~dB 30 12 6 3 0 OVER F 11 0:23 L+R

Quand l'opération est terminée, l'indicateur "NO TOC" s'éteint et l'affichage repasse à l'indication de piste/durée.

Durant la finalisation, aucune touche ne fonctionne.

Ne jamais éteindre l'appareil ou le débrancher.

• Si les CD-R finalisés peuvent être lus sur des lecteurs de CD ordinaires, rappelez-vous que les CD-RW finalisés peuvent ne pas être lisibles sur un lecteur de CD ordinaire.
• La durée de la finalisation varie avec le type de disque.

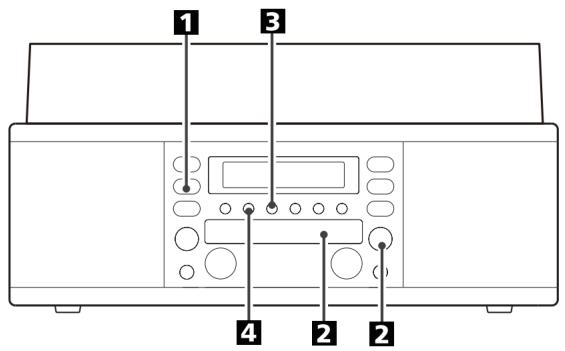

1 3 4 2 2

Les procédures d'effacement ne sont possibles que sur un CD-RW non-finalisé.

Si un CD-RW est finalisé, dé-finalisez le disque avant l'effacement.

Rappelez-vous qu'il n'est pas possible d'effacer ou de dé-finaliser un CD-R.

Il est possible d'effacer la dernière piste enregistrée. Il est aussi possible d'effacer le disque entièrement.

1 Appuyez sur la touche CD pour choisir "CD".

2 Insérez un CD-RW enregistré.

3 À l'arrêt, appuyez sur la touche FINALIZE/ERASE.

A chaque pression sur la touche FINALIZE/ERASE, l'affichage change comme suit :

"UNFINAL" (définaliser) apparaît quand un disque finalisé est inséré.

"FINAL" apparaît lorsque le disque n'a pas été finalisé. Si vous appuyez à nouveau sur la touche FINALIZE/ERASE, "ErASE" et le numéro de la dernière piste apparaissent.

UNFINAL

Sélectionnez cette option pour définaliser le disque.

ErASE XX (le numéro de la dernière piste enregistrée sur le disque)

Sélectionnez cette option pour effacer la dernière piste du disque.

- Cette option n'apparaît pas quand une seule piste est enregistrée sur le disque.

ErASE ALL

Sélectionnez cette option pour effacer toutes les pistes.

- Pour effacer une piste dans un CD-RW finalisé, dé-finalisez-le (UNFINAL) d'abord puis effacez la piste avec la même procédure (ErASE ou ErASE ALL).

- Pour annuler l'effacement ou la dé-finalisation, appuyez sur la touche STOP (■).

4 Appuyez sur la touche ENTER pour lancer la finalisation.

Le temps restant pour l'opération apparaît dans l'affichage.

Quand l'opération est terminée, l'affichage repasse à l'indication de piste/durée.

Durant l'effacement ou la dé-finalisation, aucune touche ne fonctionne.

Ne jamais éteindre l'appareil ou le débrancher.

- Cette opération ne peut pas être annulée. Si vous devez effacer une piste ou toutes les pistes, assurez-vous que ce sont bien des enregistrements que vous voulez vraiment effacer.

1 3 4 5 2 6

Cet appareil peut enregistrer la radio ou d'autres équipements qui lui sont connectés en réglant l'heure de fin d'enregistrement avec la minuterie REC OFF.

La minuterie REC OFF ne fonctionne pas si l'appareil enregistre l'entrée PHONO ou TAPE.

1 Appuyez sur la touche PHONO/TAPE/AUX ou sur la touche FM/AM pour sélectionner la source à enregistrer.

Pour enregistrer une source externe connectée aux prises AUX IN, sélectionnez AUX.

2 Insérez un CD-R ou CD-RW enregistrable dans l'appareil.

Assurez-vous que les témoins "NO TOC" et "CD-R" (ou "CD-RW") s'allument dans l'affichage sinon la touche RECORD ne fonctionnera pas.

- Avant d'enregistrer, réglez une station de radio, sélectionnez un mode de numérotation des pistes, réglez le niveau d'enregistrement et préparez la source externe connectée à la prise AUX IN.

3 Appuyez sur la touche RECORD pour armer l'appareil en pause d'enregistrement.

Le témoin rouge du bouton RECORD clignote et ■■ s'affiche.

- Aucune touche ne fonctionne tant que "BUSY" (occupé) est affiché. Attendez environ 10 secondes que "BUSY" disparaisse de l'écran.

4 Appuyez à nouveau sur la touche RECORD.

"OFF" et la durée d'enregistrement (minutes/secondes) s'afficheront.

TUNER NO TOC CD-RW REC "OFF FM -dB 30 12 6 3 0 OVER L+R 5:00

Durée d'enregistrement

5 Appuyez sur la touche |◀◀ ◀◀ ou ▶▶ ▶▶| pour régler la durée d'enregistrement.

Chaque fois que l'on appuie sur la touche, la durée affichée augmente (diminue) de 5 minutes.

• La durée réglée sera mémorisée et affichée la prochaine fois. Pour changer la durée d'enregistrement, suivez les étapes 1 à 5.
• La durée d'enregistrement peut être réglée jusqu'au maximum enregistrable par le disque. Quand il reste moins de 5 minutes d'enregistrement possible sur le disque, le temps d'enregistrement est limité à cette durée.

Exemple : CD-RW avec une durée d'enregistrement de 74 minutes

Appuyez sur les touches de saut (I◄◄◄◄/►►►►) pour régler la durée par intervalles de 5 minutes jusqu'à 74 minutes.

6 Appuyez sur la touche PLAY/PAUSE (▶ /II) pour lancer l'enregistrement.

Quand l'enregistrement commence, le compte à rebours de la durée d'enregistrement démarre. L'enregistrement s'arrêtera quand la durée aura atteint "00:00".

• Quand l'enregistrement est terminé, la minuterie d'enregistrement est annulée.
• Vous pouvez utiliser la touche PLAY/PAUSE (▶/■) et la touche TRACK INCREMENT durant l'enregistrement par minuteur.
• Appuyez sur la touche STOP (■) pour stopper l'enregistrement.

- Chaque fois que vous appuyez sur la touche DISPLAY, l'affichage passe en revue le temps d'enregistrement restant, le temps d'enregistrement restant sur le disque, et la source d'enregistrement.

Emploi d'une minuterie d'alimentation

Cet appareil peut à la fois lancer et arrêter l'enregistrement avec une minuterie d'alimentation du commerce.

- Branchez le cordon secteur de l'appareil à la prise de la minuterie d'alimentation avant le réglage.

1 Réglez les heures de mise sous/hors tension de l'appareil avec la minuterie d'alimentation.

Référez-vous au mode d'emploi de la minuterie d'alimentation pour les opérations à suivre.

Précautions d'emploi de la minuterie d'alimentation

- Quand un CD-R ou CD-RW est chargé, il faut environ 30 secondes pour la lecture après la mise sous tension de l'appareil avant le lancement de l'enregistrement.

Réglez l'heure de mise en service de la minuterie d'alimentation environ 1-2 minutes avant le moment où vous voulez commencer l'enregistrement.

- L'appareil lance automatiquement la finalisation quand le disque a atteint sa fin durant l'enregistrement. Si l'alimentation se coupe durant l'enregistrement, une erreur se produira et le disque ne sera pas utilisable. Quand une minuterie d'alimentation est utilisée, réglez son heure d'extinction 3 ou 5 minutes après la fin d'enregistrement de l'appareil.

2 Mettez en service la prise de la minuterie d'alimentation.

Référez-vous au mode d'emploi de la minuterie d'alimentation pour les opérations à suivre.

3 Réglez la durée d'enregistrement.

Suivez les étapes 1 à 5 en page 62.

4 Mettez hors service la prise de la minuterie d'alimentation.

Référez-vous au mode d'emploi de la minuterie d'alimentation pour les opérations à suivre.

L'appareil s'allumera et l'enregistrement démarrera lorsque la minuterie d'alimentation atteindra l'heure de mise en service.

Quand l'enregistrement commence, le compte à rebours de la durée d'enregistrement démarre.

L'enregistrement s'arrêtera lorsqu'il atteindra "00:00".

L'appareil s'éteindra lorsque la minuterie d'alimentation atteindra l'heure d'extinction.

Référez-vous à l'exemple suivant pour régler la durée d'enregistrement de l'appareil et l'heure d'extinction de la minuterie d'alimentation.

AM7:59:00

• La minuterie d'alimentation atteint l'heure de mise sous tension
  • L'appareil s'allume

AM9:08:00

• La minuterie d'alimentation atteint l'heure de mise hors tension
  • L'unité s'éteint

Si vous voulez enregistrer un programme radio FM de "AM8:00" à "AM9:00", réglez d'abord la durée d'enregistrement de l'appareil sur "65:00", puis réglez l'heure de mise sous tension de la minuterie d'alimentation sur "AM7:59" et son heure de mise hors tension sur "AM9:08".

Quand la minuterie d'alimentation atteint l'heure de mise sous tension, l'appareil s'allume et le disque est lu. Environ 30 secondes plus tard, l'enregistrement commence. En même temps, l'affichage de la durée d'enregistrement commence son compte à rebours et l'enregistrement s'arrête quand "00:00" est affiché. L'appareil s'éteint quand la minuterie d'alimentation atteint l'heure de mise hors tension.

Connexion USB

Ordinateur Câble USB

Cette unité a un port USB pour produire les signaux sonores. Branchez cette unité à votre ordinateur par USB pour que les signaux sonores de l'unité soient convertis en données numériques et envoyés à l'ordinateur.

Branchement de cette unité à un ordinateur

- Utilisez un câble USB du commerce.

1 Allumez votre ordinateur.

Vérifiez que le système d'exploitation démarre bien.

2 Insérez une extrémité du câble USB dans cette unité et l'autre dans votre ordinateur.

3 Pour allumer cette unité, appuyez sur sa touche POWER.

L'ordinateur branché à cette unité détecte automatiquement le port USB de l'unité et le reconnaît comme « USB Audio CODEC ».

Pour enregistrer le son de l'unité avec votre ordinateur, vous devez installer un logiciel d'enregistrement sur ce dernier.

- Si vous réglez le périphérique d'enregistrement sur « USB Audio CODEC » dans votre logiciel d'enregistrement, vous pouvez enregistrer dans l'ordinateur le son produit par le port USB de cette unité.

Pour des informations détaillées, voir le mode d'emploi de votre logiciel d'enregistrement.

Sélection d'une source d'enregistrement

Vous pouvez envoyer à votre ordinateur le son que produit l'unité. Pour sélectionner une source à reproduire, appuyez sur la touche appropriée.

- Pour écouter une source externe branchée aux prises AUX, sélectionnez AUX en appuyant une ou deux fois sur la touche PHONO/TAPE/AUX.

Réglage du niveau d'enregistrement

Pour régler le niveau de volume des données sonores envoyées par cette unité à votre ordinateur, tournez le bouton LEVEL à droite du port USB. Avec le logiciel d'enregistrement sur votre ordinateur ou l'ordinateur lui-même, vérifiez le niveau de volume du son produit par cette unité et réglez-le en tournant le bouton LEVEL pour ne pas avoir de distorsion du son.

• Si vous pouvez régler le niveau d'enregistrement avec le logiciel d'enregistrement de votre ordinateur, faites-le sur une valeur moyenne, puis réglez le niveau d'enregistrement sur cette unité.
• N'effectuez AUCUNE des opérations suivantes pendant que le son est enregistré dans votre ordinateur depuis cette unité par la connexion USB. Ne pas suivre cette instruction pourrait entraîner un mauvais fonctionnement de l'ordinateur. Veillez à fermer le logiciel d'enregistrement sur votre ordinateur avant d'accomplir n'importe laquelle des opérations suivantes.

• Débrancher le câble USB
- Éteindre cette unité

En cas d'anomalie de fonctionnement, consultez le tableau qui suit et tentez de résoudre le problème qui se pose à vous avant de faire appel au revendeur.

Général

Pas d'alimentation.

→ Vérifiez que l'appareil est raccordé au secteur. Assurez-vous que la source d'alimentation n'a pas de commutateur et si c'est le cas que le commutateur est en marche. Assurez-vous que la prise de courant est alimentée en branchant un autre appareil tel qu'une lampe ou un ventilateur.

Aucun son.

→ Réglez le volume.

Le son est bruyant.

L'appareil est trop proche d'un téléviseur ou appareil semblable. Éloignez cet appareil ou éteignez les autres appareils.

La télécommande ne fonctionne pas.

→ Appuyez sur la touche POWER de l'appareil pour l'allumer.
→ Si les piles sont mortes, changez-les.
→ Utilisez la télécommande à portée (5 m / 15 pieds) et pointez-la vers le panneau avant.
→ Enlevez les obstacles entre la télécommande et l'unité principale.
→ S'il y a une lumière puissante près de l'appareil, éteignez-la.

Lecteur de CD

Pas de lecture.

→ Chargez un disque avec le côté à lire vers le bas.
→ Si le disque est sale, nettoyez la surface du disque.
→ Un disque vierge est chargé. Chargez un disque préenregistré.
En fonction du disque, etc... il peut ne pas être possible de lire un CD-R/CD-RW. Essayez un autre disque.

Le son saute.

→ Installez l'appareil sur une surface stable pour éviter les vibrations et les chocs.
→ Si le disque est sale, nettoyez la surface du disque.
→ N'utilisez pas de disques rayés, endommagés ou gondolés.

L'enregistrement est impossible.

→ Vous avez placé dans l'appareil un disque en lecture seule ou un disque finalisé. Utilisez un disque enregistrable.
→ Le disque ne comporte pas de zone enregistrable. Utilisez un autre disque.
→ Le niveau d'enregistrement est trop faible. Réglez-le.
→ L'enregistrement ne démarrera pas si l'on n'appuie que sur la touche RECORD. Appuyez toujours sur la touche PLAY/PAUSE (▶/■) pour lancer l'enregistrement.

Syntoniseur (Tuner)

Aucune station ne peut être entendue, ou le signal est trop faible.

→ Syntonisez correctement la station.
→ Si un téléviseur est proche de l'appareil, éteignez-le.
→ Tournez l'appareil ou le fil d'antenne FM pour la meilleure position de réception.

Platine tourne-disque

Pas de lecture.

→ Desserrez la vis et enlevez le capuchon de la pointe. (C'est un capuchon en plastique blanc qui protège la pointe durant le transport. S'il n'est pas retiré, la pointe n'entre pas en contact avec le sillon du disque et aucun son n'est entendu.)
→ Réglez le sélecteur d'entrée sur "PHONO".

Le son est bruyant ou étrange.

→ Si la pointe est usée, changez-la.
→ Choisissez la bonne vitesse de reproduction.

Le son saute.

→ Installez l'appareil sur une surface stable pour éviter les vibrations et les chocs. Assurez-vous que l'appareil est de niveau, avant arrière et d'un côté à l'autre.
→ Nettoyez la surface du disque.
→ N'utilisez pas de disques rayés, endommagés ou gondolés.

Cassette

L'appareil ne fonctionne pas même quand on appuie sur les touches de fonctionnement.

→ Vérifiez qu'une cassette a été installée. Sinon, insérez une cassette.
→ Insérez correctement la cassette.
→ Réglez le sélecteur d'entrée sur "TAPE".

La qualité sonore est médiocre.

→ Nettoyez la tête.
→ Si la tête est magnétisée, démagnétisez-la avec un démagnétiseur de tête.
→ Réglez le sélecteur TAPE en fonction du type de cassette utilisé.

Si vous ne parvenez pas à rétablir un fonctionnement normal, débranchez le cordon d'alimentation et rebranchez-le.

Mise en garde sur la condensation

Si l'appareil (ou un disque) est déplacé d'un endroit froid à un endroit chaud, ou utilisé après un changement soudain de température, il existe un danger de condensation; la vapeur de l'air peut se condenser sur le mécanisme interne, empêchant un bon fonctionnement. Pour empêcher cela ou si cela se produit, laissez l'appareil allumé une ou deux heures. L'appareil se stabilisera à la température ambiante.

Entretien

Gardez toujours la platine tourne-disque propre. Si la surface de l'unité est sale, essuyez avec un chiffon doux ou utilisez un savon liquide doux dilué. Veillez à enlever tout excès. N'utilisez pas de diluant, benzine ou alcool car ils peuvent endommager la surface de l'appareil. Attendez que la surface soit sèche avant utilisation.

TRACK 0 0:00

Un CD-R/CD-RW vierge a été chargé.

BUSY

L'appareil lit le disque. Attendez quelques secondes.

CLOSE

Fermeture du tiroir du disque.

ERASE

Effacement de la dernière piste du CD-RW.

ERASEALL

Effacement de toutes les pistes du CD-RW.

FINAL

Finalisation du disque.

-40db, -30db ou -20db

Réglages du mode AUTO REC pour la numérotation automatique des pistes.

NO DISC

Il n'y a pas de disque lisible dans le tiroir.

OPEN

Ouverture du tiroir.

---÷---

L'appareil lit le disque.

P-**

Numéro du programme.

UNFINAL

Dé-finalisation d'un CD-RW.

Affichage des erreurs

DISCFULL

Il n'y a pas d'espace sur le disque, ou plus de piste disponible.

P-FULL

32 pistes ont été programmées. Il n'est plus possible d'ajouter des pistes.

ERR \*\*

Une erreur s'est produite.

Appuyez sur l'interrupteur POWER pour mettre l'appareil hors tension, attendez une minute, puis remettez l'appareil sous tension.

DISC ERR

Une erreur de disque s'est produite ou un disque de forme irrégulière a été chargé.

DAO DISC

La fonction de définalisation ne peut pas être accomplie avec des disques gravés en une fois à l'aide du système d'enregistrement "Disc at Once (DAO)".

d disc

Un CD autre qu'un CD audio (CD vidéo, CD de MP3, de données etc.) a été chargé.

(** est variable)

Section amplificateur

Puissance de sortie....3,5 W + 3,5 W

Réponse en fréquence .... 50 Hz à 20 kHz

Sensibilité/impédance d'entrée audio ..... AUX : (0,5 V)/20 kΩ

Section enregistreur de CD

Type de support ..... CD-RW et CD-R pour audio numérique

(enregistrement et lecture)

CD (lecture uniquement)

Fréquence d'échantillonnage à l'enregistrement ..... 44,1 kHz

Réponse en fréquence ....20 Hz-20 kHz (±3 dB)

Rapport signal/bruit. . . . . . . . . . . . . . . . . Plus de 85 dB (lecture)

Plus de 75 dB (enregistrement)

Section cassette

Système de pistes.... 4 pistes, stéréo 2 canaux

Vitesse de bande.... 4,8 cm/s

Pleurage et scintillement.... 0,3 %

Bande passante.... 125Hz à 100 kHz

Rapport signal/bruit 45 dB

Section syntoniseur

Gamme de fréquence (FM)....87,5 MHz à 108,0 MHz

Gamme de fréquence (AM)

Modèle pour l'Amérique du nord....530 kHz à 1 720 kHz

Modèle pour l'Europe ....522 kHz à 1 629 kHz

Moteur .... Servo-moteur CC

Entraînement....Par courroie

Pleurage et scintillement .... Moins de 0,3% (WDT)

Rapport signal/bruit.... Plus de 50 dB

Cellule....Cellule céramique stéréo

Pointe ....STL-103 (d'origine) / SPL-102 (option)

Niveau de sortie ..... 158 - 348 mV (50 mm/S, 1 kHz)

Port USB

Connecteur ....type B (4 broches)

Format.... USB 2.0

Section haut-parleurs

Haut-parleur....76 mm x 2

Modèle pour l'Amérique du nord.....CA 120 V, 60 Hz

Modèle pour l'Europe .... CA 230 V, 50 Hz

Consommation de courant.... 25 W

Plage de température de fonctionnement ..... 5°C à 35°C

Accessories

Mode d'emploi Antenne FM

Carte de garantie Antenne cadre AM

Guide de prise en main rapide Couvercle de platine tourne-

pour l'enregistrement disque

Adaptateur 45 t/mn Charnière x 2

Télécommande (RC-1258) Câble stéréo à fiches RCA

Pile (AA, alcaline ou MN) x 2

• Conception et caractéristiques techniques sujettes à des changements sans préavis.
• Poids et dimensions sont approximatifs.
• Les illustrations peuvent être légèrement différentes des modèles de production.

TEAC

TEAC CORPORATION	1-47 Ochiai, Tama-shi, Tokyo 206-8530, Japan Phone: [phone]
TEAC AMERICA, INC.	1834 Gage Road, Montebello, California 90640 U.S.A. Phone: [phone]
TEAC AUDIO EUROPE	Liegnitzer Straße 6, 82194 Gröbenzell, Germany Phone: [phone]
