MODE D'EMPLOI C205 CHERRY INFINITY

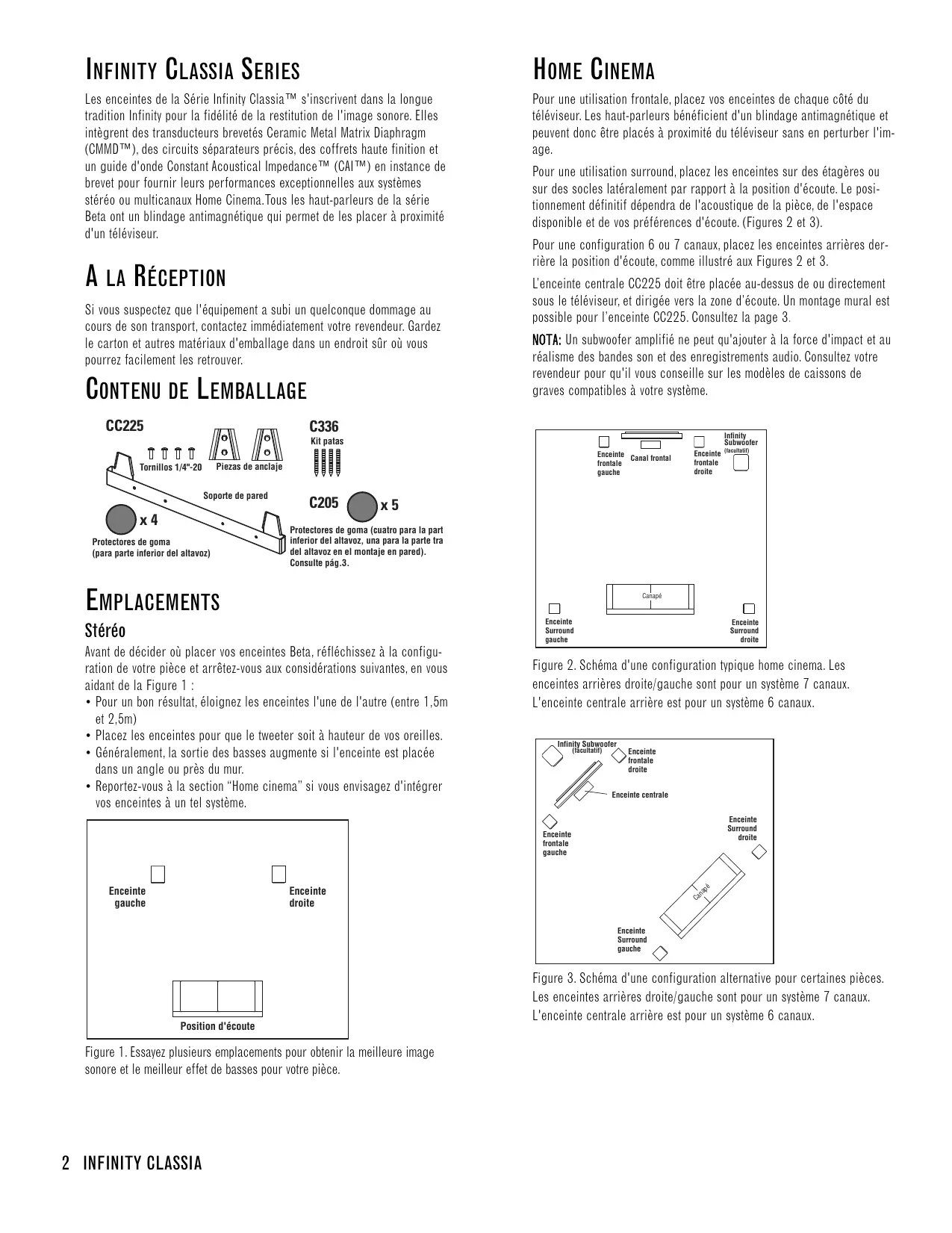

Les enceintes de la Série Infinity Classia™ s'inscrivent dans la longue tradition Infinity pour la fidèle restitution de l'image sonore. Elles intègrent des transducteurs brevetés Ceramic Metal Matrix Diaphragm (CMMD™), des circuits séparateurs précis, des coffrets haute finition et un guide d'onde Constant Acoustical Impedance™ (CAI™) en instance de brevet pour fournir leurs performances exceptionnelles aux systèmes stéréo ou multicanaux Home Cinema. Tous les haut-parleurs de la série Beta ont un blindage antimagnétique qui permet de les placer à proximité d'un téléviseur.
Si vous suspectez que l'équipement a subi un quelconque dommage au cours de son transport, contactez immédiatement votre revendeur. Gardez le carton et autres matériaux d'emballage dans un endroit sûr où vous pourrez facilement les retrouver.

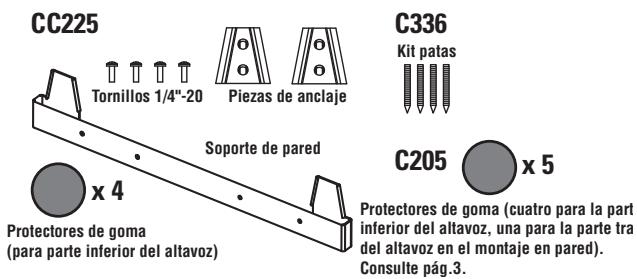

Emplacements
Avant de décider où placer vos enceintes Beta, réfléchissez à la configuration de votre pièce et arrêtez-vous aux considérations suivantes, en vous aidant de la Figure 1 :
- Pour un bon résultat, éloignez les enceintes l'une de l'autre (entre 1,5m et 2,5m)
- Placez les enceintes pour que le tweeter soit à hauteur de vos oreilles.
- Généralement, la sortie des basses augmente si l'enceinte est placée dans un angle ou près du mur.
- Reportez-vous à la section "Home cinema" si vous envisagez d'intégrer vos enceintes à un tel système.
Figure 1. Essayez plusieurs emplacements pour obtenir la meilleure image sonore et le meilleur effet de basses pour votre pièce.
Pour une utilisation frontale, placez vos enceintes de chaque côté du télévisieur. Les haut-parleurs bénéficient d'un blindage antimagnétique et peuvent donc être placés à proximité du télévisieur sans en perturber l'image.
Pour une utilisation surround, placez les enceintes sur des étagères ou sur des socles latéralement par rapport à la position d'écoute. Le positionnement définitif dépendra de l'acoustique de la pièce, de l'espace disponible et de vos préférences d'écoute. (Figures 2 et 3).
Pour une configuration 6 ou 7 canaux, placez les enceintes arrière derrière la position d'écoute, comme illustré aux Figures 2 et 3.
L'enceinte centrale CC225 doit être placée au-dessus de ou directement sous le télévisieur, et dirigée vers la zone d'écoute. Un montage mural est possible pour l'enceinte CC225. Consultez la page 3.
NOTA: Un subwoofer amplifie ne peut qu'ajouter à la force d'impact et au réalisme des bandes son et des enregistements audio. Consultez votre revendeur pour qu'il vous conseille sur les modèles de caissons de graves compatibles à votre système.
Figure 2. Schéma d'une configuration typique home cinema. Les enceintes arrière droite/gauche sont pour un système 7 canaux. L'enceinte centrale arrière est pour un système 6 canaux.
Figure 3. Schéma d'une configuration alternative pour certaines pièces. Les enceintes arrière droite/gauche sont pour un système 7 canaux. L'enceinte centrale arrière est pour un système 6 canaux.
Montage MURAL de lenceinte C205
L'enceinte C205 est conçue pour être montée directement sur un mur. Chaque enceinte dispose de deux trous de fixation à l'arrière, et nécessite (2) vis à bois de 1-1/2" N°8, avec une tête de vis de 0,33"(8,4 mm), fixées dans des poteaux de cloison. Si aucun poteau de cloison n'est disponible, installez une cheville pour vis de 1-1/2" N°8.
REMARQUE: le client est responsable de la sélection et de l'utilisation appropriée du matériel de montage (disponible dans les magasins de bricolage), pour garantir un montage mural correct et sûr des enceintes.
Figure 4
Étape 1

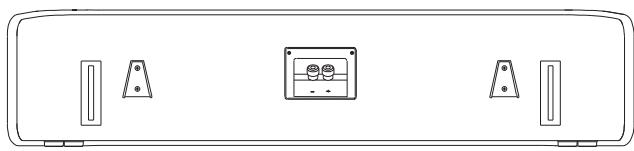

Marquez les positions sur le mur à l'emplacement souhaité des vis de montage.
Étape 2
Vissez les deux vis à bois de 1-1/2" N°8 dans le mur, en vous guidant sur les emplacements définis dans l'étape 1. Laissez un espace de 11/16" entre le mur et la tête de vis. Si aucun poteau de cloison n'est disponible, utilisez une cheville appropriée.
Étape 3
Placez l'enceinte sur le mur, en alignant les trous de fixation à l'arrière de l'enceinte sur les têtes de vis du mur. Une fois en position, l'enceinte doit glisser doucement vers le bas et tenir bon.
C336
Quatre pointes métalliques sont fournies pour être utilisées avec les pieds externes si l'enceinte est placée sur un tapis, pour surélever l'enceinte du plancher et éviter l'humidité. Pour insérer les pointes, basculez doucement l'enceinte sur l'arrière (pas sur l'avant ou le côté) sur une surface douce, non abrasive, dévissez les pieds caoutchoutés et conservez-les en lieu sûr. Chaque pointe se visse alors dans le filetage. Assurez-vous que les quatre pointes sont complètement visées pour garantir une stabilité correcte.
NE FAITES JAMAIS glisser l'enceinte pour la déplacer, car cela endommagera les pointes, les pieds et/ou le caisson en bois lui-même et/ou le plancher. Soulevez toujours l'enceinte et portez-la jusqu'à son nouvel emplacement.
Montage MURAL de lenceinte CC225
L'enceinte CC225 est conçue pour être montée directement sur un mur. La fixation dispose de quatre trough à l'arrière, et nécessite (4) vis à bois de 1 - 1 / 2"N^8, avec une tête de vis de 0,33" (8,4mm), fixées dans des poteaux de cloison. Si aucun poteau de cloison n'est disponible, installez des chevilles pour vis de 1 - 1 / 2"N^8
REMARQUE: le client est responsable de la sélection et de l'utilisation appropriée du matériel de montage (disponible dans les magasins de bricolage) pour garantir un montage mural correct et sur des enceintes
Étape 1
Fixez la fixation murale à l'emplacement désiré sur le mur.
Étape 2
Fixez solidement les deux tasseaux à l'arrière de l'enceinte, à l'aide de deux vis à tête cylindrique 1/4" -20 incluses par tasseau.
Étape 3

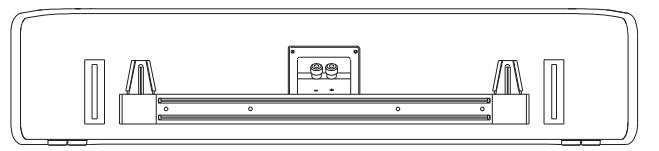

Glissez prudemment les tasseaux à l'arrière des enceintes sur les onglets de la fixation murale.
Vuede dessus
Raccordements du système
IMPORTANT : Eteignez tous les appareils avant de procéder au raccordement des enceintes.
Utilisez des cordons de haute qualité. Une rainure ou autre forme de codage sur le fil correspond généralement à la polarité positive (+).
NOTA: Le cas échéant, demande conseil à votre revendeur agréé Infinity sur lechioix des cordons et des options de branchement.
Les enceintes sont dotées de borniers codés acceptant plusieurs types de connecteurs. Le mode de branchement le plus courant est illustré en Figure 4.
Connectez chaque borne + de l'ampli-tuner à la borne + (rouge) de chaque enceinte, comme montré en Figure 5. Connectez les bornes - (noir) pareillement. Consultez les notices d'utilisation qui accompagnent les différents appareils pour confirmer la procédure de raccordements.
IMPORTANT: Ne pas inverser les polarités (+ en - ou - en +), sous peine d'obtenir une image sonore médiocre et une réponse anémiée dans les graves.
Figure 5. Ce schéma illustre comment brancher les fils dénudés sur les bornes.
Figure 6. Schéma de raccordement montrant les polarités pour une enceinte de chaîne stéréo ou système Home cinema.
C336
Le panneau de connexions extérieur et les circuits diviseurs internes des enceintes Beta 40 et Beta 50 sont conçus pour le raccordement de deux cordons séparés vers le transducteur de basses fréquences et le transducteur de médiums/hautes fréquences. Cette disposition, désignée sous le nom de bicâblage, est associée à des avantages acoustiques et de bienernes possibités pour le choix de l'amplificateur de puissance.
1. Désserer les bornes et retirez les cavaliers. 2. Insérez le cordon des hautes fréquences sur le bornier du haut et resserrez les bornes. 3. Insérez le cordon des basses fréquences sur le bornier du bas et résserrez les bornes.
Figure 7. Ampli stereo simple Figure 8.
Ampli stereo double Figure 9.
Derniers réglages
Vérifiez la qualité de reproduction des enceintes en régulant initialement le volume du système sur un minimum, puis en
l'augmentant progressivement. Utilisez votre plage audio ou vidéo favorite pour ce faire.
NOTA : La reproduction sonore doit être équilibrée sur toute la largeur du spectre fréquentiel. Si ce n'est pas le cas, vérifie les branchements ou demande conseil à votre revendeur/agréé Infinity.
Un certain nombre de facteurs influencent la quantité de basses et la qualité de l'image stéréo reproduites : les dimensions, la forme de la pièce et les matériaux de construction utilisés, la position d'écoute par rapport aux enceintes et l'emplacement des enceintes dans la pièce.
Écoutez vos morceaux favoris et notez le niveau de sortie des basses. S'il est trop élevé, éloignez les enceintes des murs. Faites l'inverse pour obtenir plus de basses.
Les parois réfléchissantes affectent négativement la qualité de l'image sonore stéréo. Si c'est le cas, essayez d'orienter les enceintes légèrement vers la position d'écoute jusqu'à atteindre le meilleur résultat possible.
Entretien de vos enceintes
La finition vinyl de vos enceintes Infinity ne requiert qu'un minimum d'entretien. Enlever la poussière ou les traces de doigt avec un chiffon doux sur le cabinet ou la grille.
NOTA: Ne pas utiliser de produits de nettoyage sur le cabinet ou la grille.
Spécifications
| C205 | C336 | CC225 | |
| Réponse en fréquence: | 60Hz - 30kHz (-3dB) | 40Hz - 30kHz (-3dB) | 55Hz - 30kHz (-3dB) |
| 55Hz - 40kHz (-6dB) | 35Hz - 40kHz (-6dB) | 50Hz - 40kHz (-6dB) | |
| Puisance d'amplification recommandée: | 10 - 125 W | 10 - 250 W | 10 - 150 W |
| Sensibilité: (2.83V @ 1 meter): | 88dB | 91dB | 90dB |
| Impédance nominale: | 8 ohms | 8 ohms | 8 ohms |
| Fréquence(s) de coupure: | 2.0kHz; 24dB/octave | 500Hz, 2.8kHz; 24dB/octave | 2.0kHz; 24dB/octave |
| Haut-parleur(s) de basses fréquences: | 133mm (5-1/4") CMMD,® | Triple 165mm (6-1/2") CMMD,® | Dual 133mm (5-1/4") CMMD,® |
| blindage magnétique | blindage magnétique | blindage magnétique | |
| Haut-parleur : de médiums | N/A | 100mm (4") CMMD, | N/A |
| blindage magnétique. | |||
| Haut-parleur de hauteures fréquences: | 25mm (1") CMMD, | 25mm (1") CMMD, | 25mm (1") CMMD, |
| blindage magnétique | blindage magnétique | blindage magnétique | |
| Dimensions (H x L x P): | 384mm x 190mm x 235mm | 1238mm x 216mm x 267mm | 175mm x 806mm x 127mm |
| Poids: | 4.9kg | 25.4kg | 7.3kg |
