OUTRIGGER AWE - Enceinte audio INFINITY - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Enceintes d'extérieur
Usage	Extérieur
Modèles	Standard et Junior
Installation	Fixation murale ou support
Résistance aux intempéries	Oui
Matériau du boîtier	Non précisé
Connectivité	Filaires
Puissance nominale	Non précisé
Impédance	Non précisé
Réponse en fréquence	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Couleur	Non précisé
Garantie	Non précisé
Accessoires inclus	Non précisé

FOIRE AUX QUESTIONS - OUTRIGGER AWE INFINITY

Comment puis-je installer l'INFINITY OUTRIGGER AWE ?

Pour installer l'INFINITY OUTRIGGER AWE, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous d'avoir tous les outils nécessaires à portée de main et de respecter les consignes de sécurité.

Quels sont les dimensions de l'INFINITY OUTRIGGER AWE ?

L'INFINITY OUTRIGGER AWE mesure 120 cm de long, 30 cm de large et 10 cm de haut.

Comment puis-je nettoyer mon INFINITY OUTRIGGER AWE ?

Pour nettoyer votre INFINITY OUTRIGGER AWE, utilisez un chiffon doux et humide. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Que faire si mon INFINITY OUTRIGGER AWE ne fonctionne pas correctement ?

Si votre INFINITY OUTRIGGER AWE ne fonctionne pas correctement, vérifiez d'abord les connexions et assurez-vous qu'il est correctement alimenté. Si le problème persiste, contactez le service client.

L'INFINITY OUTRIGGER AWE est-il étanche ?

L'INFINITY OUTRIGGER AWE n'est pas conçu pour être étanche. Évitez tout contact avec l'eau ou l'humidité excessive.

Où puis-je trouver des pièces de rechange pour l'INFINITY OUTRIGGER AWE ?

Vous pouvez trouver des pièces de rechange pour l'INFINITY OUTRIGGER AWE sur notre site web officiel ou en contactant votre revendeur local.

Quelle est la garantie de l'INFINITY OUTRIGGER AWE ?

L'INFINITY OUTRIGGER AWE est couvert par une garantie de deux ans contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

L'INFINITY OUTRIGGER AWE est-il compatible avec d'autres accessoires ?

Oui, l'INFINITY OUTRIGGER AWE est compatible avec une gamme d'accessoires. Vérifiez la liste des accessoires compatibles dans le manuel d'utilisation.

Comment puis-je obtenir de l'assistance technique pour l'INFINITY OUTRIGGER AWE ?

Pour obtenir de l'assistance technique, veuillez contacter notre service client par téléphone ou par e-mail. Les coordonnées se trouvent sur notre site web.

MODE D'EMPLOI OUTRIGGER AWE INFINITY

1. Inspectez bien vos enceintes en les déballant. Si elles ont été endommagées pendant le transport, adressez-vous immédiatement à votre revendeur ou au transporteur. Sinon, rangez soigneusement le matériel d'emballage pour d'eventuels transports ultérieurs.

POSITIONNEMENT

Bien que les enceintes Outrigger/Outrigger jr soient des enceintes d'extérieurs, les monter plutôt dans un endroit abrité, débordement de toiture ou porche par exemple.

Pour obtenir le meilleur effet stéreo, séparez vos enceintes Outrigger/Outrigger jr. d'au moins deux à trois mètres. Utilisez le support incorpore si vous les installez sur une table ou toute autre surface plane (voir fig. 1). Faites plusieurs tentatives pour couver la situation qui vous donne le meilleur rendu sonore. Tenez compte du fait que si vous les mettez très pres d'un mur, vous augmenterez automatiquement le niveau des basses.

Pour un montage mural, qu'il soit en position horizontally ou verticale, utilisez le système de montage fourni avec les enceintes (voir fig. 2 et 3). Choisissez un poteau ou une cloison permettant un montage solide. Utilisez des vis suffisamment longues pour fournir des points de fixation suffisamment fiables et nombreux à votre enceinte. Testez la solidité de la monture avant d'y accrocher l'enceinte, puis metteze celle-ci en place. Tournez eventuellement le logo sur la grille pour le faire correspondre à la position de montage choisisie.

REMARQUE : après avoir déterminé le positionnement de l'enceinte, vous pouvez eventuèlement la peindre pour la rendre moins apparente.

1. Vérifiez que l'emballage contient bien les éléments suivants :

2. (2) Enceintes Outrigger/Outrigger jr.

3. (2) Systèmes de montage
4. (2) Caches de protection pour peindre les enceintes
5. (1) Mode d'emploi

OUTRIGGER / OUTRIGGER jr.

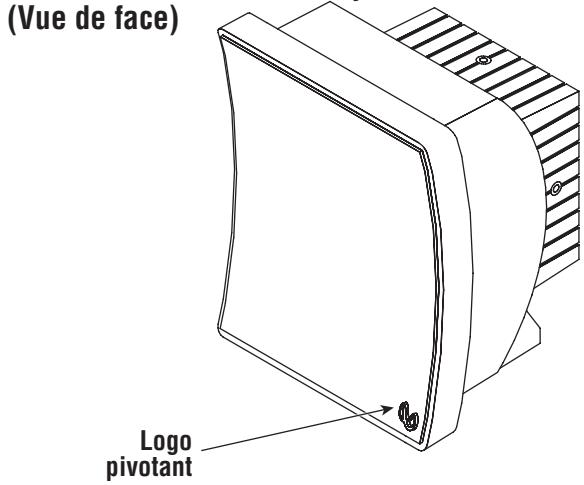

Figure 1. Utilisez les pieds incorpore s pour placer une enceinte Outrigger/Outrigger jr. sur une table ou toute autre surface. Remarquez l'orientation du logo.

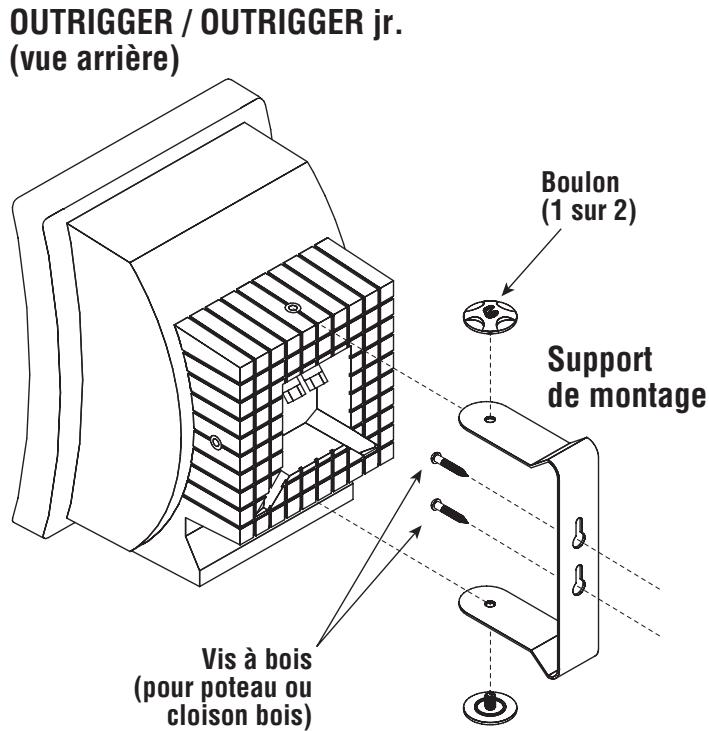

FIGURE 2. Montage mural vertical d'une enceinte Outrigger/Outrigger jr. si besoin, vous pouvez faire pivoter l'enceinte vers la droite ou la gauche avant de serrer les boulons.

OUTRIGGER / OUTRIGGER jr. (vue arrière)

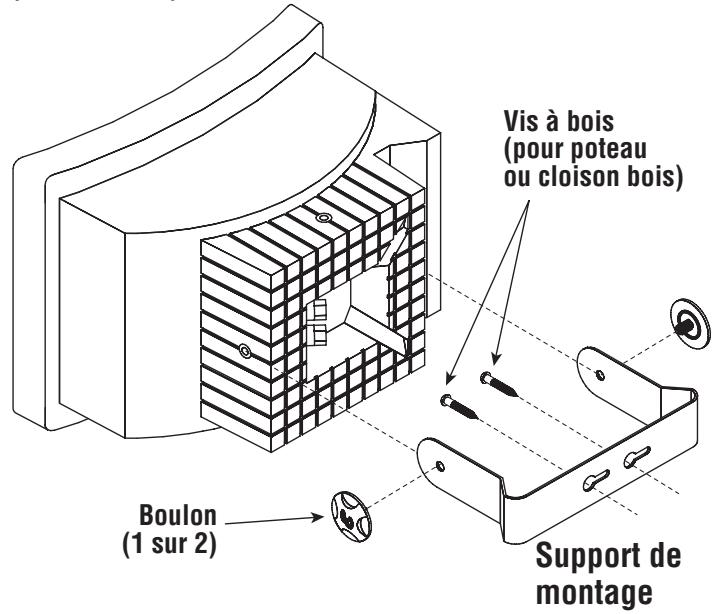

FIGURE 3. Montage mural horizontal d'une enceinte Outrigger/Outrigger jr. si besoin, inclinez l'enceinte vers le haut ou vers le bas avant de serrer les boulons.

Les enceintes Outrigge/Outrigger jr. sont livrées dans une finition blanche qui s'harmonise habituèlement bien avec la plupart des environnements. Elles peuvent touteos être peintes pour correspondre à des cadres spécifique, si nécessaire.

MATÉRIEL NÉCESSAIRE

• Un compresseur à peinture du type Krylon Sandable Spray Primer #1318.
• De la peinture murale, à l'huile ou acrylique. Utilisez bien une peinture d'extérieur si votre installation se fait en extérieur.
  Du papier adhesif de protection.
• Un chiffon propre et sec.
• Des pince et des trombones de bureau si vous souhaitez peindre la grille.

PEINTURE DES ENCEINTES

1. Retirez les fixations (et les grilles si vous voulez les peindre ; reportez-vous à ce sujet au chapitre « peinture des grilles »). Placez les éléments de protection sur l'avant des haut-parleurs avant d'en peindre le chassinis.
2. Appliquez deux couches d'ajpret sur les enceintes et sur les boulons (les fixations ne nécessitant pas de couche d'ajpret).
   3 ÀpRES séchage complé, peignez les enceintes, les fixations et les boulons. Faites attention à ne pas recouvrir les borniers ou les parties plastiques situées derrière les grilles.

PEINTURE DES GRILLES

Retirez les grilles et peignez-les séparément avant de les remettre sur leur support.

1. En utilisant un trombone tordu en crochet et inséré dans la grille à proximé d'un angle, séparez la grille de son support sur l'enceinte.
2. Appliquez-lui deux couches fines de peinture (il n'y a pas besoin de couche d'après). Faites attention à ne pas laisser la peinture obstruer les troux de la grille.
3. ÀpRES que la peinture ait bien séché, remettez les grilles en place en lesprésentant devant leur support et en les poussant dans leur logement.

Après avoir mis en place vos enceintes Outrigger/Outrigger jr. vous allez pouvoir les cabler. Commencez par eteindre tous les éléments du système. Utilisez du cable de haut-parleur de qualite supérieure et d'une section suffisante (2,5 mm² ou plus), etanche ou gainé si vous installez vos enceintes en extérieur. Reportez-vous au mode d'emploi de votre amplificateur ou ampli-tuner pour confirmer la procedure de cablage.

Dénudez les extrémites des cables sur environ 1 cm. Tournez les brins en spirale pour les rassembler. Respectez bien la polarité des connexions comme indiquedans la figure 4. Les enceintes Outrigger/Outrigger jr. sont équipées de borniers à vis permettant un branchement rapide. Dégagez l'orifice du bornier en le devissant dans le sens inverse des aiguilles d'une

montre. Insérez le brin relié au pôle positif de la sortie de l'amplificateur dans la borne + (rouge) de l'enceinte correspondante et revissez le bornier jusqu'à ce que le cable soit bien fixé. Procedez ensuite de la même manière pour la borne - (noire).

Si besoin, vous pouvez utiliser des fiches bananes (que vous pouvez vous procurer dans n'importe quel magasin d'électronique) pour réaliser ces branchements.

IMPORTANT: N'inversez pas les polarités (c'est-à-dire ne branchez pas le + sur le - ou le - sur le +) en faisant les branchements. Il en résultatait une mauvaise image stéreo et un faible rendu des graves.

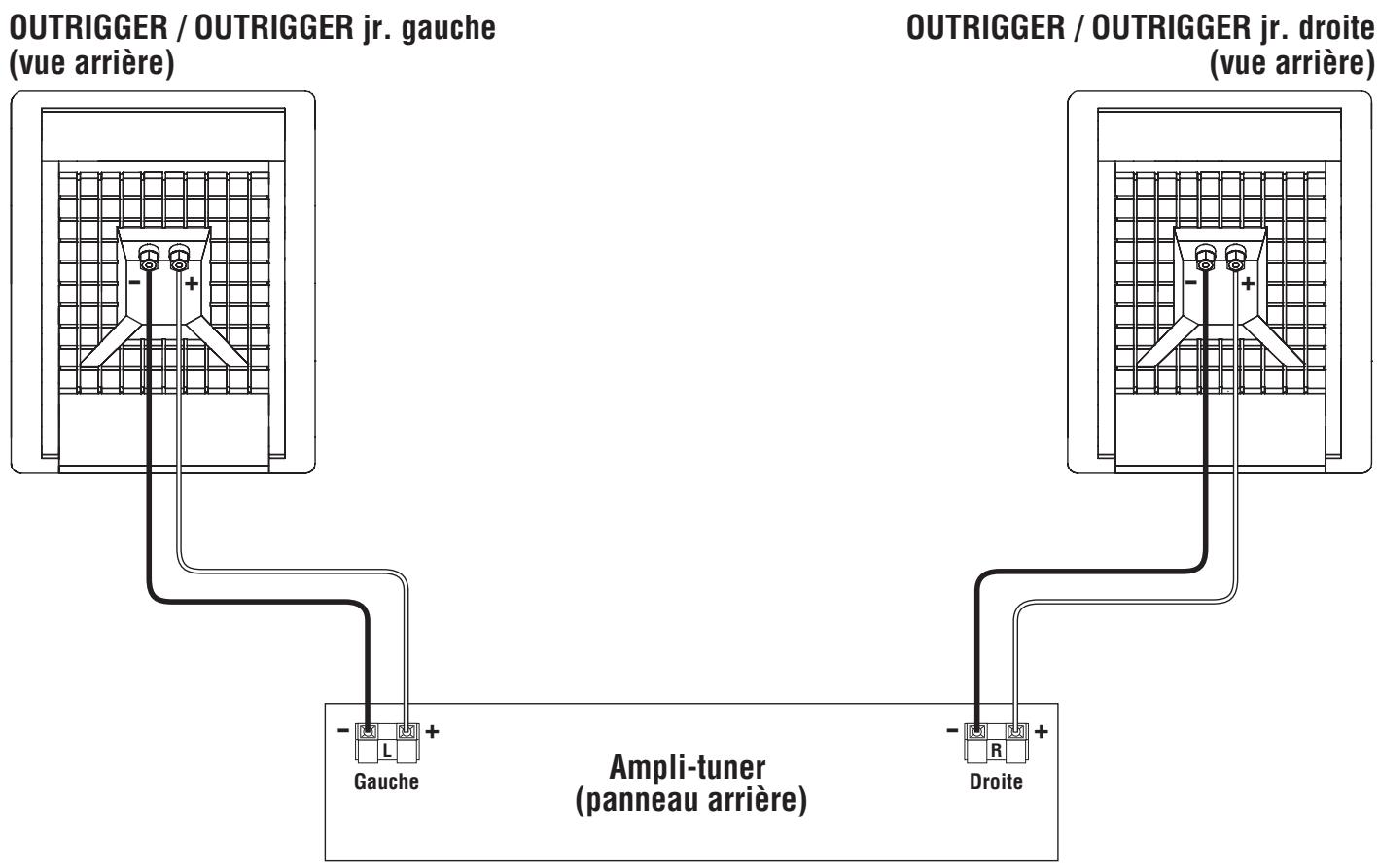

Figure 4. Un exemple de branchement d'enceintes Outrigger/Outrigger jr. sur un ampli-tuner stéreo.

À PROPOS DES PUISSANCES ACCEPTÉES

Un ampli-tuner audio-video ne représentant qu'un faible niveau de sortie peut REPRESENTER un risque plus important pour vos enceintes qu'un amplificateur plus puissant. En effet, quand vous allez le faire jouer au-delà de son maximum de puissance, il va écrêter et générer alors un signal de haute fréquence susceptible de détruire vos tweeters par surchauffe.

Voudevezdonéviter dans tous les cas de saturervoitr amplificateur,et il estsoonvert préferabled'utiliser un amplificateur pouvant fournir plus de puissance que vous n'en avez besoin.(Reportez-vousauxpuissancesaccepteesdansle chapitre Spécifications，page suivante).

EN CAS DE PROBLÉME

En cas d'anomalie de fonctionnement, vérifie l'intégrité et la propre dé connexions. Si le problème est sur un des haut-parleurs, intervertissez les fils des bornes droite et.gauche. Si le problème persiste, c'est le signe que le haut-parleur est défectueux. Si le problème se déplace sur l'autre haut-parleur, le défaut est au niveau du cablage ou d'un autre composant. Au cas où vous Outrigger/Outrigger jr. aurait besoin d'une

intervention de maintenance, contactez votre revendeur ou distributeur Infinity ou connectez-vous sur

www.infinitysystems.com

pour connaître l'adresse du centre de service le plus proche.

SPECIFICATIONS

Outrigger Speakers

Réponse en fréquence: 60Hz 20kHz

Fréquence de filtrage : 3.2 kHz

Sensibilité : 88 dB @ 2.8 V, 1 meter

Impédance nominale : Compatible 8 Ohms

Puissance acceptée : 10 ~ 80 Watts (rms)

Haut-parleurs :

Woofer 133 mm à membrane en polypropylene avec suspensions caoutchouc, et tweeter 25 mm à dôme Polycell™

Finition :

Dimensions L x H x P : (sans les fixations)

Blanc

203 mm x 254 mm x 178 mm

Outrigger jr. Speakers

Réponse en fréquence: 80Hz 20kHz

Fréquence de filtrage : 5.2 kHz

Sensibilité : 86 dB @ 2.8 V, 1 meter

Impédance nominale : Compatible 8 Ohms

Puisance acceptee: 5 60 Watts (rms)

Haut-parleurs :

Woofer 127 mm à membrane en polypropylene avec suspensions caoutchouc, et tweeteter 13 mm à dôme symétrique

Finition :

Dimensions L x H x P : (sans les fixations)

Blanc

159 mm x 201 mm x 146 mm

Déclaration de conformité

Nous, Harman Consumer Group International

2, route de Tours

72500 Chateau-du-Loir

France

déclaront sous notre propre responsabilité que les

produits décrits dans ce mode d'emploi sont

conformes aux normes techniques :

EN 61000-6-3:2001

EN 61000-6-1:2001

Laurent Rault
