BETA SW-10 BEECH - Enceinte audio INFINITY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de graves (subwoofer)
Marque	INFINITY
Modèle	BETA SW-10 BEECH
Catégorie	Enceinte audio
Réponse en fréquence	30 Hz – 150 Hz (±3 dB)
Puissance d'amplification	150 watts RMS (20 Hz – 150 Hz, DHT ≤ 0,1 %)
Fréquence de coupure (répartiteur)	50 Hz – 150 Hz, 24 dB/octave, variable en continu
Haut-parleur	250 mm CMMD (Ceramic Metal Matrix Diaphragm)
Commutateur LFE/Normal	Sélectionne le mode LFE (pour décodeurs Dolby Digital/DTS) ou mode normal
Commutateur de phase	0° ou 180° pour aligner la phase avec les enceintes principales
Commande de niveau	Volume du subwoofer réglable de Min à Max
Mode veille automatique	Passage en veille après 10 minutes sans signal, réveil automatique
Entrées	Entrée niveau ligne/LFE (RCA) et entrées haut niveau (bornier)
Sorties	Sorties haut niveau (bornier)
Alimentation	Secteur (prise murale) ; ne pas utiliser les prises de sortie du récepteur
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et humide, pas de liquide ni d'aérosol
Sécurité	Respecter les précautions : éviter l'eau, la surcharge, les objets pénétrants ; débrancher en cas d'orage
Pièces détachées et réparabilité	Contacter votre revendeur ou distributeur Infinity pour toute réparation ; n'essayez pas de réparer vous-même
Informations générales	Conforme aux normes EN 55013, EN 55020, EN 61000-3-2, EN 61000-3-3, EN 60065

FOIRE AUX QUESTIONS - BETA SW-10 BEECH INFINITY

Où placer le subwoofer pour obtenir les meilleures performances ?

Le positionnement est crucial. Faites plusieurs essais : placez le caisson à différents endroits de la pièce, à au moins 152 mm du mur pour l'évent. Les basses fréquences (< 125 Hz) sont omnidirectionnelles, mais les réflexions et ondes stationnaires influent. Essayez de le mettre près d'une enceinte frontale ou derrière celle-ci pour un meilleur impact.

Comment brancher le subwoofer à mon ampli-tuner ?

Si votre ampli-tuner a une sortie LFE/subwoofer (Dolby Digital/DTS), utilisez l'entrée LFE et réglez le commutateur sur LFE. Sinon, utilisez les sorties haut niveau (bornier) en reliant les bornes de l'ampli aux entrées haut niveau du subwoofer, puis les enceintes principales aux sorties haut niveau.

Quelle est la différence entre les modes LFE et Normal ?

Le mode LFE est destiné aux systèmes avec décodeur Dolby Digital/DTS : le subwoofer reçoit uniquement la piste LFE (effets basse fréquence). En mode Normal, le subwoofer reçoit un signal plein bande et utilise son répartiteur interne pour filtrer les fréquences.

Comment régler le niveau du subwoofer ?

Commencez avec le niveau à mi-course. Lancez une source avec des basses et ajustez le volume global de la chaîne à un niveau agréable. Puis tournez la commande de niveau du subwoofer jusqu'à obtenir des basses présentes mais harmonieuses, sans dominer le son. Évitez de régler trop fort.

À quoi sert le commutateur de phase (0°/180°) ?

Le commutateur de phase inverse la polarité du haut-parleur. Le réglage optimal maximise la sortie des basses à la position d'écoute. Essayez les deux positions et gardez celle qui donne le son le plus plein et le plus percutant.

Comment régler la fréquence de coupure (Crossover) ?

Si vos enceintes principales reproduisent bien les basses, réglez la coupure entre 50 Hz et 100 Hz. Pour de petites enceintes, montez entre 120 Hz et 150 Hz. La fréquence choisie détermine la limite supérieure que le subwoofer reproduira. En mode LFE, ce réglage est sans effet.

Pourquoi la diode témoin est-elle rouge ou verte ?

La diode rouge indique le mode veille (aucun signal détecté). La diode verte indique que le subwoofer est actif. Le subwoofer passe automatiquement en veille après 10 minutes sans signal et se réveille dès qu'un signal est détecté.

Que faire si le subwoofer ne produit aucun son ?

Vérifiez d'abord le branchement du cordon d'alimentation et la prise murale. Assurez-vous que l'interrupteur marche/arrêt est sur ON. Contrôlez les câbles de signal (RCA ou haut niveau). Essayez de monter le niveau du subwoofer. Si rien ne fonctionne, intervertissez les câbles entre les enceintes pour localiser le problème.

Comment entretenir le subwoofer ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux légèrement humide pour enlever la poussière et les traces de doigts. N'utilisez jamais de nettoyants liquides ou aérosols. Vérifiez et nettoyez les connexions au moins une fois par an.

Quelles sont les précautions de sécurité importantes ?

Ne placez pas l'appareil près d'une source d'eau ou de chaleur. Évitez de surcharger les prises murales. Ne bloquez pas les ouvertures de ventilation. En cas d'orage, débranchez l'appareil. Ne tentez pas de réparer vous-même ; confiez toute réparation à un personnel qualifié.

MODE D'EMPLOI BETA SW-10 BEECH INFINITY

L'éclair flèché au centre d'un triangle équilatéur préviant l'utiliser de la présence de courants élèves dans l'appareil, pouvant constituer un risque d'électrocution en cas de mise en contact avec les composants internes.

Le point d'exclamation au centre d'un triangle équilateral préviant l'utiliste de la présence d'instructions importantes dans le mode d'emploi concernant la mise en œuvre et l'intérêt du广泛应用.

ATTENTION:POUR RÉDUIRE LES

Déclaration de conformité

Nous, Harman Consumer International

2, route de Tours

72500 Chateau-du-Loir

France

Déclarons, en notre propre responsabilité, que le produit

décrit dans ce mode d'emploi est conforme aux normes

techniques

EN 55013:2001

EN 55020:2002

EN61000-3-2:2000

EN 61000-3-3:1995+A1:2001

EN 60065:2002

Robin Marshall

A LIRE ! Précautions de sécurité importantes !

1. Lisez les instructions. Lisez toutes les instructions de sécurité et le mode d'emploi avant d'utiliser l'appareil.
2. Conservez le mode d'emploi. Conservez les instructions de sécurité et le mode d'emploi pour pouvoir le consulter ultérieurement.
3. Tenez compte des mises en garde. Observe les mises en garde que vous trouverez sur l'appareil ou dans le mode d'emploi.
4. Suivez les instructions. Suivez toutes les instructions de fonctionnement et d'utilisation de l'appareil.
5. Eau et humidité. Éloignez l'appareil des sources d'eau, ne le place pas prés d'une baignoire, d'un lavabo, d'un évier, d'un bac à linge, dans un sous-sol humide, prés d'une piscine, etc.
6. Accessoires. Ne placez pas l'appareil sur un chariot, une console, un trépied, un support ou une table instable. En tombant, il risquerait de blesser gravement un enfant ou un adulte et de subir de sérieux dommages. N'utilise ce genre de support que s'il sont recommendés par le fabricant ou vendus avec l'appareil. Tout montage de l'appareil doit suivre les instructions du fabricant et utiliser les accessoires qu'il recommande.
7. Montage sur un mur ou un plafond. Avant de monter l'appareil contre un mur ou à un plafond, lisez attentivement les recommendations du fabricant.
8. Ventilation. Les fentes et les ouvertures pratiquées dans l'appareil sont destinées à assurer la ventilation, à garantir un fonctionnement flâble et à le protégger contre une surchauffe eventuelle. Elles ne doivent être ni bloquées, ni recouvertes. Veillez à ne pas les obstruer en plaçant l'appareil sur un lit, un canapé, un tapis ou toute surface similaire. Avant d'encastrer l'appareil dans une bibliothèque ou une étagère vérifie la présence d'un bon système de ventilation et suive bien les instructions du fabricant.
9. Chaleur. Eloignez l'appareil des sources de chaleur telles que les radiateurs, les bouches d'air chaud, les cuisinières, ou de tout apparemil produit de la chaleur.

S'il se trouve pres d'un amplificateur, vérifie les contre-indications eventuelles apres du fabricant.
10. Sources d'énergie. Cet apparéil ne doit fonctionner qu'à partir du type de source d'énergie mentionné sur l'étiquette. Si vous n'êtes pas certain de la tension électrique de votre maison, consultez votre revendeur ou le fournisseur local d'électricité. Pour les apparéils fonctionnant à piles ou à partir d'une autre source d'énergie, suivez les instructions de fonctionnement.
11. Protection des cordons d'alimentation. Veillez à ce que l'on ne puisse pas marcher sur les cordons d'alimentation ou qu'ils ne soient pas coincés sous ou derrière des objets. Faites particulièrement attention au niveau des fiches, des prises multiples et à la sortie de l'appareil.
12. Nettoyage. Debranchez l'appareil de la prise murale avant de le nettoyer. N'utilise pas de nettoyant liquide ou aerosol. Servez-vous d'un chiffon humide.
13. Periode d'inutilisation. Debranchez le cordon d'alimentation de l'appareil si vous ne l'utilise pas pendant de longues périodes.
14. Foudre. Pour une protection accrue de l'appareil lors d'un orage ou lorsqu'il reste sans surveillance et inutilisé pendant de longues périodes, enlevez la fiche de la prise murale et débranchez l'antenne ou le cable. L'appareil sera ainsi protégé des risques d'endommagement provoqués par la foudre ou une surtension du secteur.
15. Surcharge. Évitez de surcharger les prises murales, les rallonges ou les prises multiples, cela risquérait de provoquer un incendie ou une décharge électrique.
16. Pénétration d'objet ou de liquide. N'introduisez jamais d'objets dans les ouvertures de l'appareil, ils risqueraient d'entrée en contact avec des points de tension dangereux ou de provoquer un court-circuit qui pourrait être à l'origine d'un incendie ou d'une décharge électrique. Ne renversez jamais de liquide sur l'appareil.

1. Endommagement nécessitant une réparation. Débranchez l'appareil de la prise murale et faites appel à un personnel qualifié dans les cas suivants: a. Le cordeau d'alimentation ou la fiche sont endommages; ou b. Des objets sont tombés dans l'appareil ou un liquide s'y est déversé; ou c. L'appareil a été exposé à la pluie ou à de l'eau; ou d. L'appareil ne fonctionne pas normalement lorsque vous suivez le mode d'emploi. N'effectuez que les réglages mentionnés dans le mode d'emploi pour éviter de provoquer des dommages nécessitant une intervention plus importante d'un technicien qualifié pour que l'appareil fonctionne à nouveau normalement; ou e. L'appareil est tombé ou son boitier est endommaged; ou f. L'appareil ne fonctionne pas normalement ou ses performances sont nettement moindre.
2. Accessoires. N'utilise pas d'accessoires non recommendés par le fabricant de l'appareil, ils pourraient constituer un danger.
3. Remplacements des pieces. S'il faut remplacer certaines pieces, vérifie que le réparateur utilise bien des pieces stipulées par le fabricant, ou qui ont les mêmes caractéristiques que les pieces d'origine. Des replacements non agreés risquent de provoquer un incendie, une décharge électrique ou d'autres dangers.
4. Contrôle de sécurité. Lorsque qu'un réparateur vient de replacer ou de réparer une piece, demandez-lui d'effectuer des contrôles de sécurité pour vérifier le bon fonctionnement de l'appareil.
5. Réparation. N'essayez pas de réparer l'appareil vous-même. En ouvrant ou en étant les couvercles, vous pourrièz de vous exposer à une tension dangereuse ou à autres risques. Pour toute réparation, faites appel à un personnel qualifié.

GÉNÉRALITÉS

Le caisson de graves Infinity Beta™ SW-10 s'inscrit dans la longue tradition Infinity pour la fidélité de la restitution de l'image sonore. Nos haut-parleurs brevétés Ceramic Metal Matrix Diaphragm (CMMD™), nos amplificateurs à haute capacité en courant et nos coffrets haute finition s'accordent pour fournir leurs performances exceptionnelles aux systèmes stéreo ou multicanaux Home Cinema.

A la réception

Si vous suspectez que l'équipement a subi unquelconque dommage au cours de son transport,contactez immediatement le revendeur. Gardez le carton et autres materiaux d'emballage dans un endroit sur où vous pourrez facilement les retrouver.

EMPLACEMENTS

L'installation d'un subwoofer peut s'avérer plus compliquée que celle des autres enceintes de votre chaine. Il est donc fortement recommendé de dire attentivement ces lignes avant de brancher le subwoofer au reste de votre système. Si vous avez des doutes quant aux particularités de votre installation, demandez conseil à votre revendeur.

Les performances du subwoofer dépendent directement de l'emplacement de cet équipement dans la piece d'écoute et de son positionnement relatif par rapport aux enceintes satellites. Le réglage du volume sur celui des enceintes droite et gauche est également d'importance cruciale pour l'harmonisation de toute la chaine acoustique. Si vous le réglez trop fort, vous obtiennent des basses bombastiques et par trop dominantes. Si vous le réglez sur une valeur trop faible, vous remettrez l'utilité du subwoofer en question.

Les acousticiens s'accordent à dire que les fréquences basses, au-dessous de 125Hz , sont omnidirectionnelles en conditions de champ libre. En conséquence, la question de l'emplacement d'un subwoofer ne serait pas d'importance cruciale. Mais s'il est vrai en théorie que les grandes longueurs d'onde de très BASSE fréquence n'ont pas de caractéristiques directionnelles, il en va autrement de l'installation d'un subwoofer dans une piece de dimensions limitées ou les réflexions, les ondes stationnaires et les absorptions influent sur la qualité des émissions de toute source sonore.

C'est pourquoi il importe de faire plusieurs essais de positionnement du subwoofer avant de decide der son emplacement definitif. L'emplacement idéal varie avec la geometrie du local d'ecoute et avec la quantite et la qualite des effets de basse souhaitemes (et notamment, si suaive piece permit de placer le caisson de graves a coted'un des satellites).Reservez au moins 152mm entre le mur et I'event du caisson.

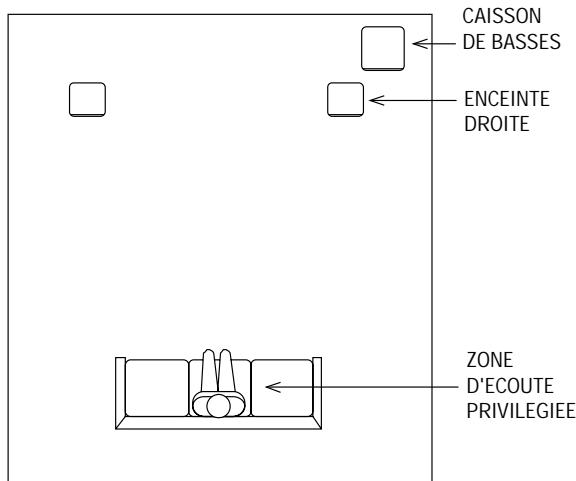

Figure 1. Dans cet exemple, le caisson de graves est positionné derrière l'enceinte frontale droite pour restituer la place réelle des contrebasses dans un orchestre symphonique et/ou ajouter plus d'impact aux bandes son des films.

COMMANDES ET CONNEXIONS

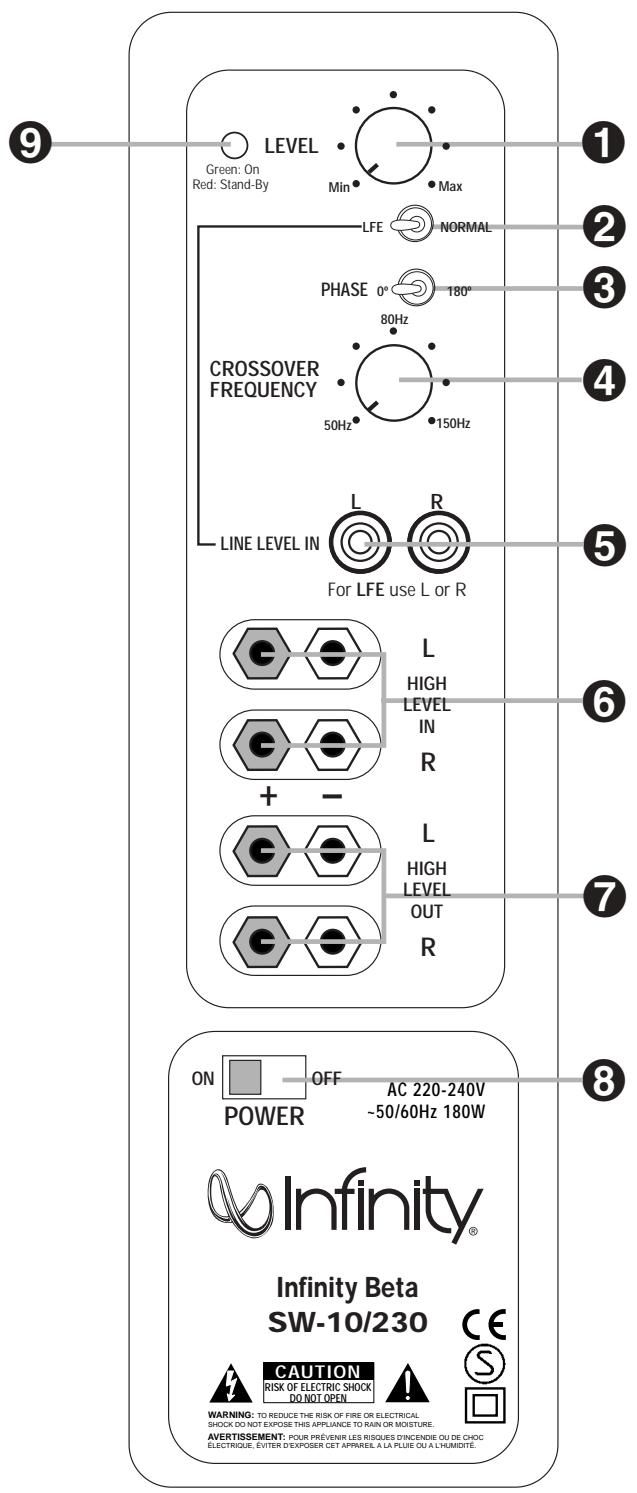

Panneau arrère

Commande de niveau du subwoofer
2 Commutateur LFE/Normal
3 Commutateur de phase
Commande du filtrre répartiteur
5 Entrée niveau ligne/LFE
6 Entrées haut niveau
7 Sorties haut niveau
3 Commutateur marche/arrêt
9 Diode témoin

CONNEXIONS DU SYSTÉME

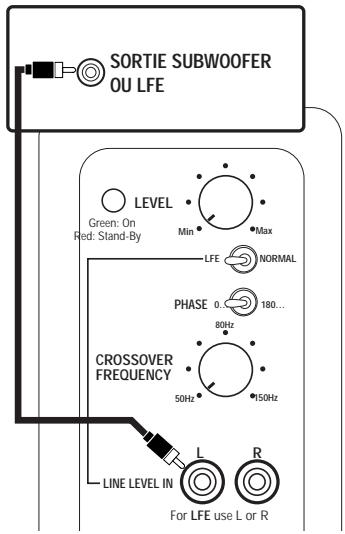

Si vous ampli-tuner est équipe d'un décodeur Dolby Digital ou DTS, avec une sortie LFE (effets spéciaux BASSE fréquence) ou subwoofer :

Régler le commutateur LFE/Normal sur "LFE."

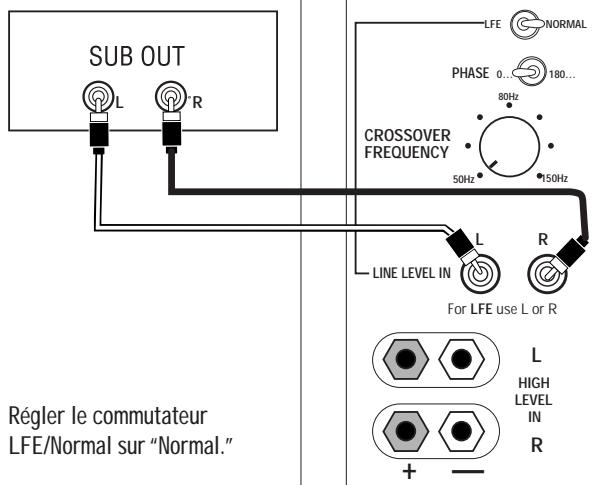

Si vous ampli-tuner n'est pas équipe d'un décembre Dolby Digital ou DTS mais possede une sortie subwoofer :

AMPLI-TUNER/DECODEUR

NOTA: Si vous ampli-tuner n'a qu'une sortie subwoofer, vous pouvez utiliser l'entrée L ou R.

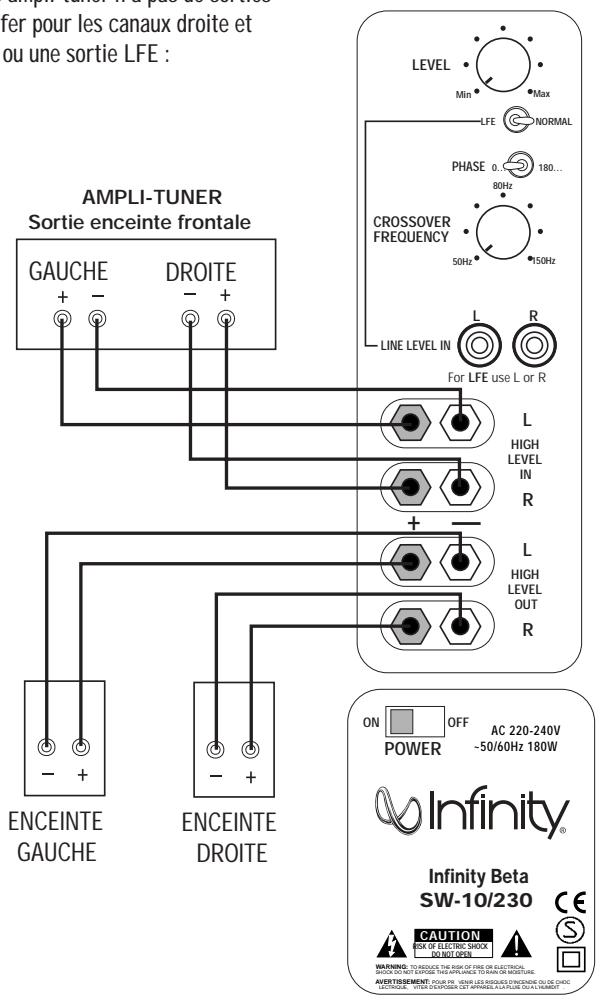

Si vous ampli-tuner n'a pas de sorties subwoofer pour les canaux droite et gauche ou une sortie LFE :

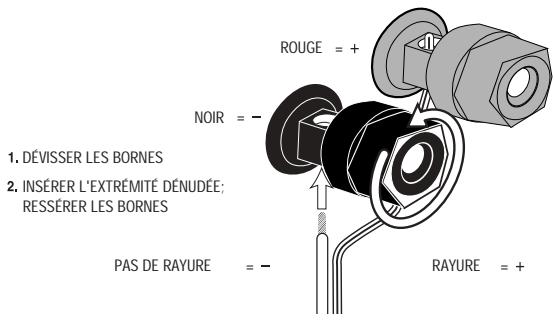

Ce schéma illustré comment brancher les fils dénudés sur les bornes.

MODE OPÉRATOIRE

Mise sous tension

Branchez le cordon d'alimentation du subwoofer à une prise murale. N'utilise pas les prises de sortie du panneau arrêté du récepteur de la chaine. Reglez pour commencer la commande de niveau du subwoofer ① sur "MIN".

Activez le commutateur de marche/arrêt ⑧ situé sur le panneau arrêté du subwoofer.

MettezYOUR chaîne en marche et lancez la lecture d'un CD ou de la bande son d'un film,à un volume modéré.

Veille/Mise en marche automatique

Quand le commutateur d'alimentation 8 est en position ON, la diode témoin d'etat du panneau arrêté resté allumée en rouge ou en vert sur le caisson de graves.

ROUGE = Mode de veille (pas de signal détecté, ampli non actif)

VERT = Marche (signal détecté, ampli actif)

Le subwoofer repasse automatiquement en mode de veille si un signal n'a pas ete detecte dans les 10 minutes. Il repassera en mode de marche des la detection d'un nouveau signal. En utilisation normale, le commutateur d'alimentation ⑧ peut etre laissé en position ON et peut etre désactiver avant une période d'inutilisation prolongee.

Ajustement du Gain

Mettez la commande de niveau du subwoofer ① sur la position mediane. Si aucun son n'est émis par le subwoofer, vérifie le cable d'alimentation secteur et les branchements. La prise murale est-elle bien reliée au secteur? Le commutateur de marche/arrêt ⑧ est-il bien en position "On"? Quand vous étés sur(e) que le subwoofer est alimenté, lancez la lecture d'un CD, d'un disque ou d'une cassette contenant des effets de basse significatifs. Réglez le volume global du préamplificateur ou de la stéreo sur un niveau/agréable. Puis ajustez le gain spécifique du subwoofer ① jusqu'à obtaining le niveau de basses souhaite, c'est-à-dire bien audible mais s'integrant de manière harmonieuse à l'image sonore globale. Beaucoup ont tendance à exagérer la contribution des basses au rendu sonore total, en vertu du principe selon lequel un subwoofer sert précisé à fournir des basses en grande quantité. Ce qui est loin d'être exact. Un subwoofer sert en réalité à améliorer la qualité de reproduction des signaux basse fréquence, pour qu'ils puisent moins être percus physiquement. Si vous n'équilibré pas les effets fournis par les divers éléments de votre chaine, l'impact sonore sera tout sauf naturel. Les vrais audiophiles savent régler le niveau de leur subwoofer pour que la réponse aux basses fréquences soit toujours presente mais jamais envahissante.

Réglage de phase

Le commutateur de phase ③ déterminé si le mouvement de va-et-vient du haut-parleur est en phase avec les enceintes principales (0^) ou en opposition de phase (180^) . Le réglage correct dépend de plusieurs paramètres tels que les dimensions de la pierce, l'emplacement du subwoofer et la position de l'auditeur. Réglez la phase pour maximiser la sortie des basses par rapport à la position d'écoute.

Réglage du répartiteur

La commande Crossover Frequency 4 déterminé la limite supérieure de fréquence jusqu'à laquelle le subwoofer reproduira les signaux sonores. Si vos enceintes principales reproduisent sans effort les signaux bassé fréquence, réglez cette commande sur une valeur de fréquence plus faisible, entre 50Hz et 100Hz . Le subwoofer pourrait se concentrer sur la restitution des extrêmes graves associés à la musique et aux films d'aujourd'hui. Si vos enceintes principales sont de petites enceintes étagères peu aptes à restituer les basses fréquences, réglez Crossover Frequency sur une valeur plus élevé, entre 120Hz et 150Hz .

NOTE : Cette commande est sans effet si vous utilisez le commutateur LFE/Normal ② . Si votre ampli-tuner est doté des formats Dolby Digital ou DTS, le réglage passe-bas est déterminé par cet apparéil. Consultez votre guide d'utilisation pour vérifier ou modifier ce réglage

MAINTENANCE ET RÉPARATION

Utilisez un chiffon doux pour effacer les traces de doigts ou enlever la poussière sur l'enceinte.

Vérifiez et nettoyez régulierement toutes les connexions. La fréquence d'entretien dépend des métaux utilisés, des conditions atmosphériques et d'autres facteurs. Une fois par an est un minimum.

En cas d'anomalie, vérifie la bonne correction et la propre de tous les branchements. Si une enceinte pose problème, intervertissez le câblage des enceintes droite et.gauche. Si le problème persiste sur la même enceinte, c'est qu'elle est défectuese. Si le problème se déplace vers l'autre enceinte, la cause du problème est à rechercher au niveau du cable ou d'un autre élément. Si vous doivent réparer votre subwoofer, contactez votre revendeur ou distributeur Infinity.

SPECIFICATIONS

SW-10

Réponse en fréquence : 30Hz - 150Hz (±3dB)

Amplification maximale : 150 watts RMS (20Hz - 150Hz avec DHT infermieure ou égale à 0,1%)

Fréquences de coupure : 50Hz - 150Hz, 24dB/oct., variable en continu.

Haut-parleur : 250mm CMMD

Notre politique tend tout autant au perfectionnement en continu de nos systèmes qu'à la creation de nouveaux produits.
C'est pourquoi les specifications et les caractéristiques des équipements. Infinity sont modifiables sans préavis.

Infinity®

TECHNOLOGY·PERFORMANCE·DESIGN
