OUTRIGGER JR - Enceinte audio INFINITY - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Enceinte audio d'extérieur
Usage	Extérieur
Modèles	Outrigger & Outrigger jr.
Installation	Fixation murale ou sur support
Résistance aux intempéries	Oui
Matériau du boîtier	Non précisé
Type de haut-parleur	Non précisé
Puissance nominale	Non précisé
Impédance	Non précisé
Réponse en fréquence	Non précisé
Connectivité	Filaire
Couleur	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Accessoires inclus	Non précisé

FOIRE AUX QUESTIONS - OUTRIGGER JR INFINITY

Comment installer l'INFINITY OUTRIGGER JR. ?

Pour installer l'INFINITY OUTRIGGER JR., suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que toutes les pièces sont présentes et serrez bien les vis pour garantir la stabilité.

Quels matériaux sont utilisés dans la construction de l'INFINITY OUTRIGGER JR. ?

L'INFINITY OUTRIGGER JR. est fabriqué en aluminium léger et résistant à la corrosion, avec des composants en plastique renforcé pour une durabilité accrue.

Comment entretenir l'INFINITY OUTRIGGER JR. ?

Pour entretenir l'INFINITY OUTRIGGER JR., nettoyez-le régulièrement avec de l'eau douce et un savon doux. Évitez les produits chimiques agressifs qui pourraient endommager les matériaux.

Quel est le poids maximal supporté par l'INFINITY OUTRIGGER JR. ?

L'INFINITY OUTRIGGER JR. peut supporter un poids maximal de 75 kg. Veillez à ne pas dépasser cette limite pour garantir la sécurité et la performance.

Comment ajuster la hauteur de l'INFINITY OUTRIGGER JR. ?

Pour ajuster la hauteur, dévissez les mécanismes de réglage situés sur les bras de l'OUTRIGGER. Réglez à la hauteur souhaitée et resserrez les vis pour sécuriser la position.

Que faire si l'INFINITY OUTRIGGER JR. présente des signes de corrosion ?

Si vous remarquez de la corrosion, nettoyez la zone affectée avec une brosse douce et de l'eau savonneuse. Appliquez un produit anticorrosion si nécessaire et stockez l'équipement dans un endroit sec.

MODE D'EMPLOI OUTRIGGER JR INFINITY

1. Inspectez bien vos enceintes en les déballant. Si elles ont été endommagées pendant le transport, adressez-vous immédiatement à votre revendeur ou au transporteur. Sinon, rangez soigneusement le matériel d'emballage pour d'éventuels transports ultérieurs.

Positionnement

Bien que les enceintes Outrigger/Outrigger jr soient des enceintes d'extérieurs, montez-les plutôt dans un endroit abrité, débordement de toiture ou porche par exemple.

Pour obtenir le meilleur effet stéréo, séparez vos enceintes Outrigger/Outrigger jr. d'au moins deux à trois mètres. Utilisez le support incorporé si vous les installez sur une table ou toute autre surface plane (voir fig. 1). Faites plusieurs tentatives pour couvrir la situation qui vous donne le meilleur rendu sonore. Tenez compte du fait que si vous les mettez très près d'un mur, vous augmenterez automatiquement le niveau des basses.

Pour un montage mural, qu'il soit en position horizontale ou verticale, utilisez le système de montage fourni avec les enceintes (voir fig. 2 et 3). Choisissez un poteau ou une cloison permettant un montage solide. Utilisez des vis suffisamment longues pour fournir des points de fixation suffisamment fiables et nombreux à votre enceinte. Testez la solidité de la monture avant d'y accrocher l'enceinte, puis mettez celle-ci en place. Tournez eventuellement le logo sur la grille pour le faire correspondre à la position de montage choisie.

REMARQUE : après avoir déterminé le positionnement de l'enceinte, vous pouvez éventuellement la peindre pour la rendre moins apparente.

1. Vérifiez que l'emballage contient bien les éléments suivants :
2. (2) Enceintes Outrigger/Outrigger jr.
3. (2) Systèmes de montage
4. (2) Caches de protection pour peindre les enceintes
5. Mode d'emploi

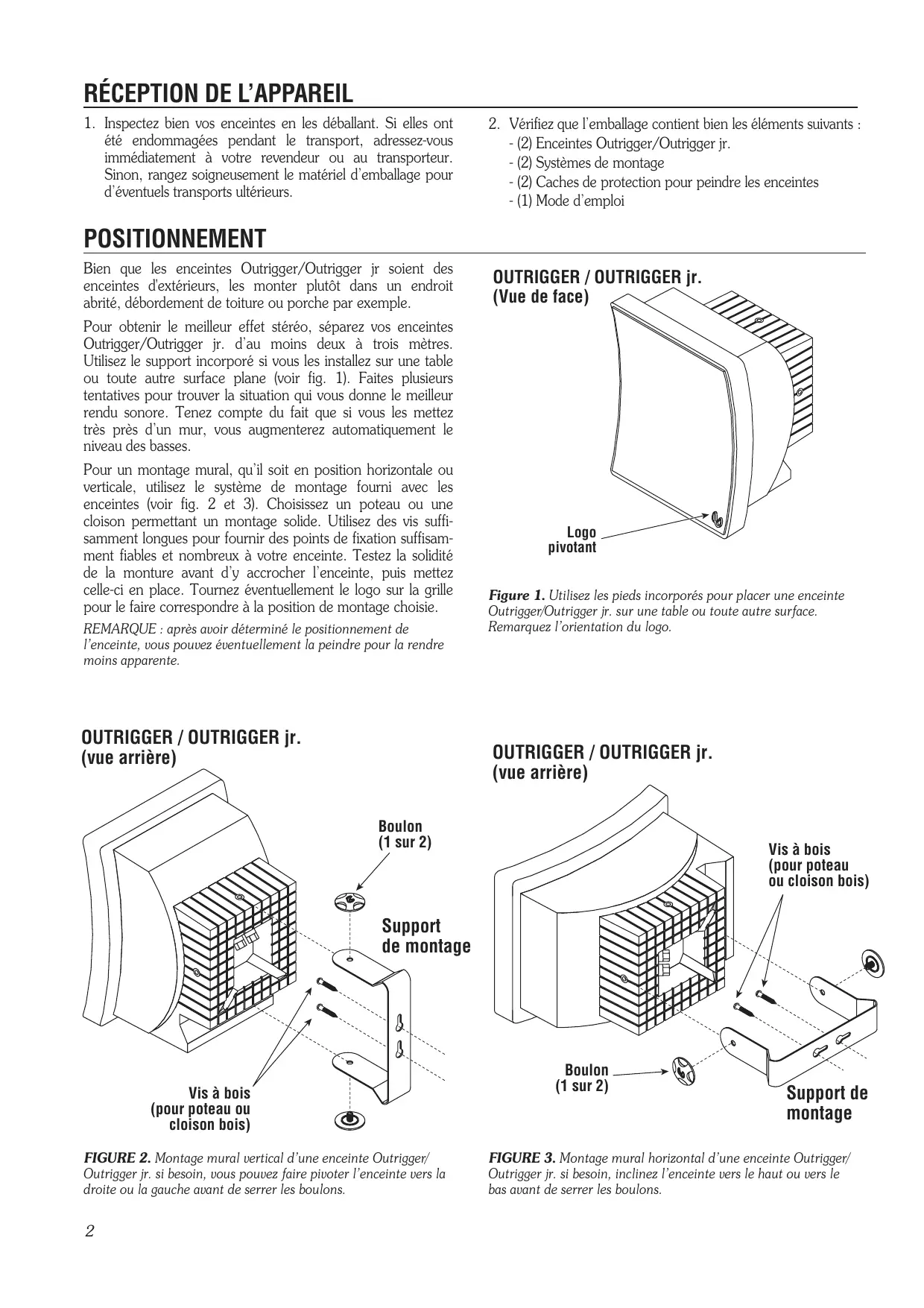

OUTRIGGER / OUTRIGGER jr. Figure 1. Utilisez les pieds incorporés pour placer une enceinte Outrigger/Outrigger jr. sur une table ou toute autre surface. Remarquez l'orientation du logo.

FIGURE 2. Montage mural vertical d'une enceinte Outrigger/Outrigger jr. Si besoin, vous pouvez faire pivoter l'enceinte vers la droite ou la gauche avant de serrer les boulons.

OUTRIGGER / OUTRIGGER jr. (vue arrière) FIGURE 3. Montage mural horizontal d'une enceinte Outrigger/Outrigger jr. si besoin, inclinez l'enceinte vers le haut ou vers le bas avant de serrer les boulons.

Les enceintes Outrigger/Outrigger jr. sont livrées dans une finition blanche qui s'harmonise habituellement bien avec la plupart des environnements. Elles peuvent toutes être peintes pour correspondre à des cadres spécifiques, si nécessaire.

Matériel nécessaire

• Un compresseur à peinture du type Krylon Sandable Spray Primer #1318.
• De la peinture murale, à l'huile ou acrylique. Utilisez bien une peinture d'extérieur si votre installation se fait en extérieur. Du papier adhésif de protection.
• Un chiffon propre et sec.
• Des pinces et des trombones de bureau si vous souhaitez peindre la grille.

Peinture des enceintes

1. Retirez les fixations (et les grilles si vous pouvez les peindre ; reportez-vous à ce sujet au chapitre « peinture des grilles »). Placez les éléments de protection sur l'avant des haut-parleurs avant d'en peindre le châssis.
2. Appliquez deux couches d'apprêt sur les enceintes et sur les boulons (les fixations ne nécessitent pas de couche d'apprêt). Après séchage complet, peignez les enceintes, les fixations et les boulons. Faites attention à ne pas recouvrir les borniers ou les parties plastiques situées derrière les grilles.

Peinture des grilles

Retirez les grilles et peignez-les séparément avant de les remettre sur leur support.

1. En utilisant un trombone tordu en crochet et inséré dans la grille à proximité d'un angle, séparez la grille de son support sur l'enceinte.
2. Appliquez-lui deux couches fines de peinture (il n'y a pas besoin de couche d’après). Faites attention à ne pas laisser la peinture obstruer les trous de la grille.
3. Après que la peinture ait bien séché, remettez les grilles en place en les présentant devant leur support et en les poussant dans leur logement.

Après avoir mis en place vos enceintes Outrigger/Outrigger jr., vous allez pouvoir les cabler. Commencez par éteindre tous les éléments du système. Utilisez du câble de haut-parleur de qualité supérieure et d'une section suffisante (2,5 mm² ou plus), étanche ou gainé si vous installez vos enceintes en extérieur. Reportez-vous au mode d'emploi de votre amplificateur ou ampli-tuner pour confirmer la procédure de cablage.

Dénudez les extrémités des câbles sur environ 1 cm. Tournez les brins en spirale pour les rassembler. Respectez bien la polarité des connexions comme indiquée dans la figure 4. Les enceintes Outrigger/Outrigger jr. sont équipées de borniers à vis permettant un branchement rapide. Dévissez l'orifice du bornier dans le sens inverse des aiguilles d'une montre.

Montre. Insérez le brin relié au pôle positif de la sortie de l'amplificateur dans la borne + (rouge) de l'enceinte correspondante et revissez le bornier jusqu'à ce que le câble soit bien fixé. Procédez ensuite de la même manière pour la borne - (noire).

Si besoin, vous pouvez utiliser des fiches bananes (que vous pouvez vous procurer dans n'importe quel magasin d'électronique) pour réaliser ces branchements.

IMPORTANT: N'inversez pas les polarités (c'est-à-dire ne branchez pas le + sur le - ou le - sur le +) en faisant les branchements. Il en résultait une mauvaise image stéréo et un faible rendu des graves.

Figure 4. Un exemple de branchement d'enceintes Outrigger/Outrigger jr. sur un ampli-tuner stéréo.

À PROPOS des puissances acceptées

Un ampli-tuner audio-vidéo ne représentant qu'un faible niveau de sortie peut REPRESENTER un risque plus important pour vos enceintes qu'un amplificateur plus puissant. En effet, quand vous allez le faire jouer au-delà de son maximum de puissance, il va écrêter et générer alors un signal de haute fréquence susceptible de détruire vos tweeters par surchauffe.

Vous devez éviter dans tous les cas de saturer votre amplificateur, et il est souvent préférable d'utiliser un amplificateur pouvant fournir plus de puissance que vous n'en avez besoin. (Reportez-vous aux puissances acceptées dans le chapitre Spécifications, page suivante).

En cas de problème

En cas d'anomalie de fonctionnement, vérifie l'intégrité et la propre déconnexions. Si le problème est sur un des haut-parleurs, intervertissez les fils des bornes droite et gauche. Si le problème persiste, c'est le signe que le haut-parleur est défectueux. Si le problème se déplace sur l'autre haut-parleur, le défaut est au niveau du câblage ou d'un autre composant. Au cas où vous Outrigger/Outrigger jr. aurait besoin d'une

intervention de maintenance, contactez votre revendeur ou distributeur Infinity ou connectez-vous sur

www.infinitysystems.com

pour connaître l'adresse du centre de service le plus proche.

Réponse en fréquence : 60 Hz ~ 20 kHz

Fréquence de filtrage : 3.2 kHz

Sensibilité : 88 dB @ 2.8 V, 1 mètre

Impédance nominale : Compatible 8 Ohms

Puissance acceptée : 10 ~ 80 Watts (rms)

Haut-parleurs :

Woofer 133mm à membrane en polypropylène avec suspensions caoutchouc, et tweeter 25mm à dôme Polycell™

Finition :

Dimensions L x H x P : (sans les fixations)

Blanc

203 mm x 254 mm x 178 mm

Réponse en fréquence : 80 Hz ~ 20 kHz

Fréquence de filtrage: 5.2 kHz

Sensibilité : 86 dB @ 2.8 V, 1 mètre

Impédance nominale : Compatible 8 Ohms

Puissance acceptée: 5 60 Watts (rms)

Haut-parleurs :

Woofer 127 mm à membrane en polypropylène avec suspensions caoutchouc, et tweeter 13 mm à dôme symétrique

Finition :

Dimensions L x H x P : (sans les fixations)

Blanc

159 mm x 201 mm x 146 mm

Déclaration de conformité

Nous, Harman Consumer Group International

2, route de Tours

72500 Château-du-Loir

France

déclarent sous notre propre responsabilité que les

produits décrits dans ce mode d'emploi sont

conformes aux normes techniques :

EN 61000-6-3:2001

EN 61000-6-1:2001

Laurent Rault
