MODE D'EMPLOI SCHTE80EGSILVER PANASONIC

Nous vous remercions pour votre achat de cet appareil.

Pour en obtenir des performances optimales et pour votre sécurité, veuillez lire attentivement le présent manuel.

Conservez ce manuel.

Effectuer les procédures avec la télécommande. Il est également possible d'utiliser les touches de l'appareil principal, si ce sont les mêmes.

Votre appareil et les illustrations peuvent se présenter différemment.

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit :
• Ne pas exposer cet appareil à la pluie, à l'humidité, à la chute de gouttes ou à des éclaboussures.
• Ne placer aucun contenant un liquide, tel qu'un vase, sur l'appareil.
• N'utiliser que les accessoires recommandés.
• Ne pas retirer les couvercles.
• Ne pas réparer cet appareil soi-même. Pour toute intervention, faire appel à un technicien qualifié.

Cordon d'alimentation secteur

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit :
• S'assurer que la tension d'alimentation correspond à la tension imprimée sur cet appareil.
• Insérer complètement la fiche d'alimentation dans la prise de courant.
• Ne pas tirer, plier ou placer des objets lourds sur le cordon.
• Ne pas manipuler la fiche avec les mains mouillées.
• Maintenir le corps de la fiche d'alimentation pour la débrancher.
• Ne pas utiliser une fiche d'alimentation ou une prise de courant endommagée.
• eil de telle sorte que la fiche d'alimentation puisse être débranchée immédiatement de la prise de courant.

Pile

Risque d'incendie, d'explosion et de brûlures. Ne pas recharger, démonter, CHAuffer à plus de 60°C ou incinerer. Garder la pile-bouton hors de portée des enfants. Ne jamais mettre la pile-bouton dans la bouche. Si elle est avalée, appeler un médecin.

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit :
• Ne pas installer ni placer l'appareil dans une bibliothèque, un placard encastré ni aucun autre espace réduit de façon à assurer une bonne ventilation.
• Ne pas obstruer les orifices de ventilation de l'appareil avec des journaux, des nappes, des rideaux ou des objets similaires.
• Ne pas placer des sources de flammes vives, telles que des bougies allumées, sur l'appareil.
• Cet appareil est destiné aux climats tempérés.
• Cet appareil peut être perturbé par les ondes radio des téléphones mobiles pendant l'utilisation. Si vous constatez de telles interférences, éloignez le téléphone mobile de l'appareil.
• Ne pas toucher le bas de l'appareil. Il peut être chaud quand vous l'utilisez pendant une période prolongée.

Pile

• L'utilisation d'une pile de rechange incorrecte peut entraîner des risques d'explosion. N'utiliser qu'une pile identique ou le type de pile recommendé par le fabricant. Lors de la mise au rebut des piles, contacter les autorités locales ou le revendeur pour connaître la méthode de mise au rebut appropriée.
• Ne pas chauffer ni exposer à une flamme.
• Ne pas laisser la/les pile(s) dans un véhicule exposé à la lumière directe du soleil, portes et vitres fermées pendant une longue période.
• Retirez la pile si vous n'utilisez pas la télécommande pendant une longue période de temps. Ranger dans un endroit frais et sec.

Accessoires fournis

Vérifier que tous les accessoires fournis sont prêts.

1 Cordon d'alimentation secteur 1 Télécommande (avec une pile) (N2QAYC000098)

Table des matières

Précautions de sécurité 2

Accessoires fournis. 2

Licences 3

Présentation des commandes 4

Préparation de la télécommande 5

Placement 5

Raccordements 6

Commandes de base 8

Connexion One-Touch (NFC) 8

Menu Son 8

Menu de configuration 9

Opérations associées au téléviseur (VIERA Link™ HDAVI Control™) 10

Guide de dépannage 11

Entretien 12

Spécifications. 13

Panasonic décline toute responsabilité en cas de compromis de données et/ou d'informations au cours d'une transmission sans fil.

Bande de fréquence

• Ce système utilise la bande de fréquence de 2,4 GHz.

Certification

• Ce système est conforme aux restrictions relatives aux fréquences et a été certifié relativement aux lois relatives aux fréquences. Ainsi, une autorisation de connexion sans fil est inutile.
• Les actions ci-dessous sont passibles d'une peine : - Démontage ou modification de l'appareil principal. - Suppression des indications de spécifications.

Restrictions d'utilisation

• La transmission sans fil et/ou l'utilisation avec tous les périphériques équipés de la fonction Bluetooth® n'est pas garantie.
• Tous les périphériques doivent être conformes aux normes définies par Bluetooth SIG, Inc.
• Selon les spécifications et les réglages d'un périphérique, ce dernier peut ne pas réussir à se connecter ou certaines opérations peuvent être différentes.
• Ce système prend en charge les fonctions de sécurité Bluetooth. Mais en fonction de l'environnement de fonctionnement et/ou des réglages, cette sécurité peut être insuffisante. Transmettre les données sans fil à ce système avec précaution.
• Ce système ne peut pas transmettre de données vers un périphérique Bluetooth®.

Utiliser ce périphérique à une portée maximale de 10 m. - La portée peut décroître en fonction de l'environnement, des obstacles ou des interférences.

Interférences provenant d'autres appareils

• Ce système peut ne pas fonctionner correctement et des problèmes tels que du bruit et des sauts sonores peuvent survenir à cause des interférences des ondes radio si cet appareil est installé trop près de dispositifs Bluetooth ou de dispositifs utilisant la bande 2,4 GHz.
• Ce système peut ne pas fonctionner correctement si les ondes radio d'une station d'émission ou autre se trouvant à proximité sont trop puissantes.

Utilisation prévue

• Ce système est pour une utilisation normale et générale uniquement.
• Ne pas utiliser ce système à proximité d'un appareil ou dans un environnement sensible aux perturbations radioélectriques (exemple : aéroports, hôpitaux, laboratoires, etc.).

Licences

Fabriqués sous licence de Dolby Laboratories. Dolby, Pro Logic et le symbole du double-D sont des marques de commerce de Dolby Laboratories.

Fabriqués sous licence sous les brevets américain n° : 5,956,674 ; 5,974,380 ; 6,487,535 ; et autres brevets américain et internationaux délivrés ou en instance. DTS, le symbole, et DTS et le symbole lorsqu'ils apparaissent ensemble, sont des marques déposées et les logos DTS Digital Surround et DTS sont des marques de commerce de DTS, Inc. Le calculiel est inclus avec le produit. © DTS, Inc. Tous droits réservés.

HDMI, le logo HDMI, et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

HDAVI ControlTM est une marque de commerce de Panasonic Corporation.

Le nom et les logos de la marque Bluetooth® sont la propriété de Bluetooth SIG, Inc. et toute utilisation de ces marques par Panasonic Corporation est sous licence. Les autres marques de commerce et appellations commerciales sont celles de leurs propriétaires respectifs.

Google Play et Android sont des marques de commerce ou des marques déposées de Google Inc.

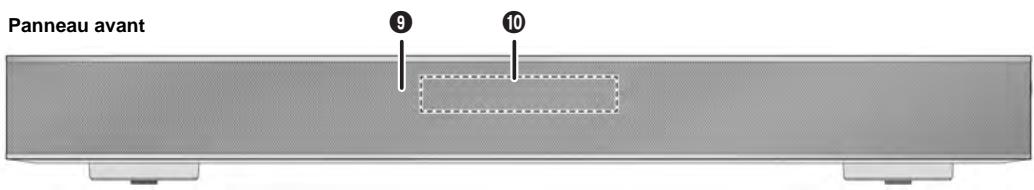

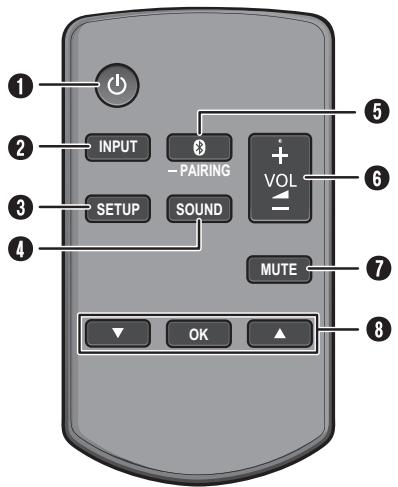

Présentation des commandes

1 Interrupteur de veille/marche [U], [U/I] Appuyer sur cet interrupteur pour faire basculer l'appareil du mode de marche au mode de veille, et vice versa. En mode de veille, l'appareil continue de consommer une petite quantité de courant. 2 Sélectionner la source d'entrée TV → BD/DVD → AUX → BLUETOOTH Voir le menu de configuration Voir le menu son 3 Sélectionner le mode Bluetooth Démarrer le mode d'appairage Bluetooth 6 Ajuster le volume de l'appareil Couper le son de l'appareil Pour annuler, re-appuyez sur la touche. « MUTE » est également annulé lorsque vous ajustez le volume ou lorsque vous éteignez l'appareil.

• Sélectionner et confirmer l'option Capteur de la télécommande Distance: Dans le rayon de 7 m environ Angle: Environ de haut en bas, à gauche et à droite 10 Afficheur Zone de contact NFC 12 Borne AC IN Borne HDMI IN (BD/DVD) 1 Borne HDMI OUT (compatible ARC) 15 Borne DIGITAL AUDIO IN (TV) 16 Port USB (service technique uniqueness) Borne AUX IN

Vuelatérale

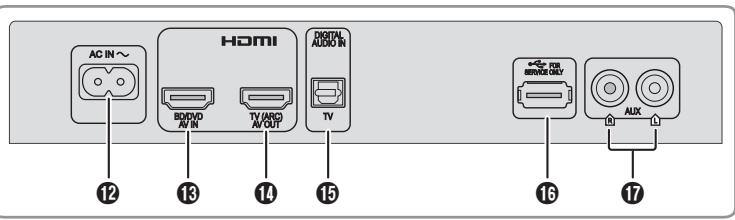

Panneau arrête

Avant utilisation

Avant d'utiliser la télécommande pour la première fois, retirer le feuillet d'isolation.

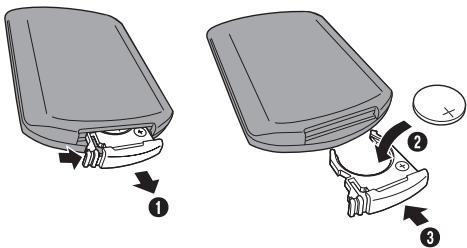

Remplacement de la pile

Remplacer la pile de la télécommande lorsque cette dernière ne fonctionne plus ou lorsque la plage de fonctionnement diminue. Remplacer par une pile neuve (pile au lithium CR2025) uniquement.

1. Tout en appuyant sur la butée, ouvrir le couvercle du logement de pile. 2. Insérer une nouvelle pile avec la face (+) orientée vers le haut. 3. Refermer complètement le logement de pile.

Attention!

Garder la pile-bouton hors de portée des enfants qui pourraient l’avaler.

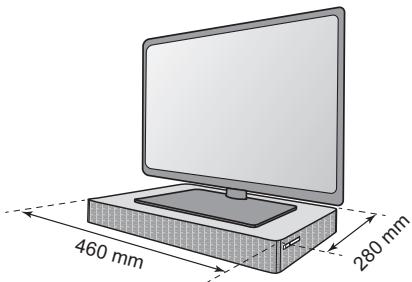

Placement

Si le téléviseur pèse moins de 30 kg et que les dimensions de son socle sont au maximum de 460 mm (largeur) par 280 mm (profondeur), le téléviseur peut être posé sur l'appareil.

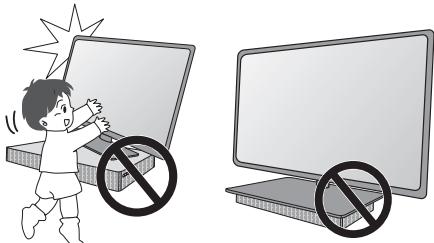

Attention!

• Ne pas faire dépasser le téléviseur de la surface de l'appareil. Faire attention à ne pas renverser le téléviseur, car cela pourrait occasionner des blessures.

• Installer le dispositif anti-basculement du téléviseur. Pour plus d'informations sur l'installation, se référer aux instructions de fonctionnement du téléviseur. Si le téléviseur n'est pas fourni avec un dispositif anti-basculement, consulter le revendeur.
• Déplacer le téléviseur sur la surface de l'appareil peut occasionnellement des rayures sur la surface. S'il doit être déplacé, soulever le téléviseur.

Sinon, poser l'appareil sur le côté du téléviseur (à droite) ou dans un meuble.

Remarque :

• Ne pas installer l'appareil dans un meuble en métal.
• Si des couleurs anormales apparaissent sur le téléviseur, l'éteindre pendant 30 minutes. Si la démagnétisation du téléviseur ne corrige pas le problème, augmenter la distance entre cet appareil et le téléviseur.
• Éloigner les objets magnétiques. Les cartes magnétiques, les montres etc. peuvent être endommagées si elles sont posées trop près de l'appareil.

Raccordements

Éteindre tous les équipements avant le raccordement. Les composants et les câbles sont vendus séparément. Brancher le cordon d'alimentation dans la prise secteur une fois que tous les autres raccordements ont été effectués.

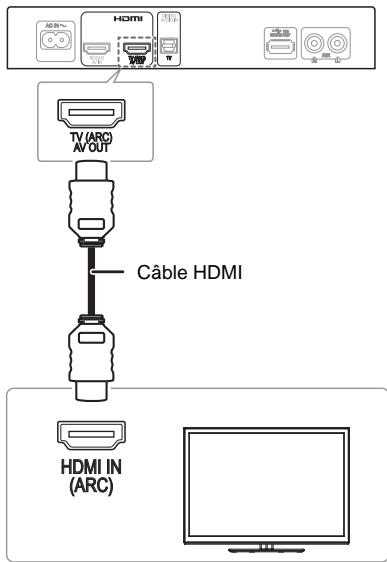

Connecter un téléviseur compatible ARC

Connecter la borne compatible ARC du téléviseur à un câble HDMI haute vitesse compatible ARC.

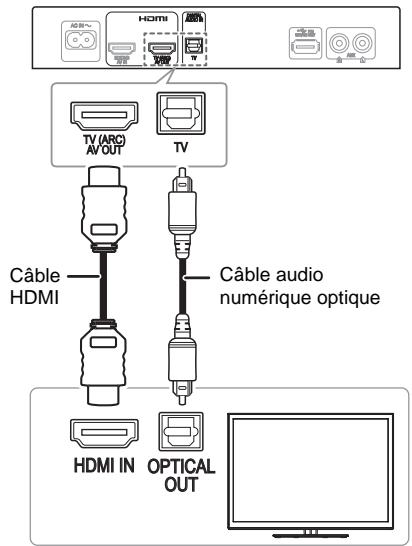

ARC (canal de retour audio)

L'ARC est une fonction HDMI qui vous permet de profiter du son et des images du téléviseur avec un seul câble HDMI.

Remarque :

La connexion HDMI prend en charge la fonction VIERA Link « HDAVI Control » si le téléviseur est un Panasonic (« Opérations associées au téléviseur (VIERA Link™ HDAVI Control™) »).

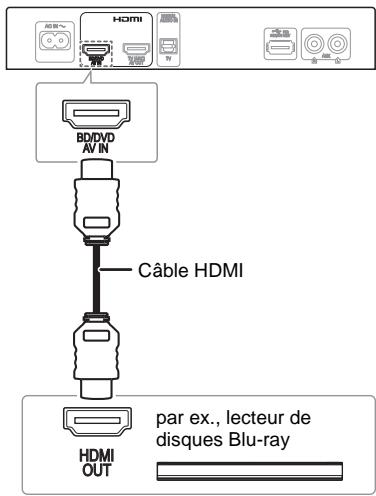

Connexion d'un périhérique compatible HDMI

Vous pouvez connecter un lecteur de disques Blu-ray, un lecteur de DVD, etc, et écouter de l'audio grâce à cet appareil.

Envoi de signal en veille HDMI

En mode veille, le signal audio et/ou vidéo du périhérique connecté peut être envoyé au téléviseur connecté. Aucun son n'est émis par cet appareil.

Compatibilité 3D

L'appareil peut envoyer le signal vidéo d'un lecteur de disques Blu-ray compatible 3D vers un téléviseur 3D FULL HD.

Remarque :

Se référer aux instructions de fonctionnement du périphérique pour en savoir plus sur les réglages de sortie des signaux vidéo et audio.

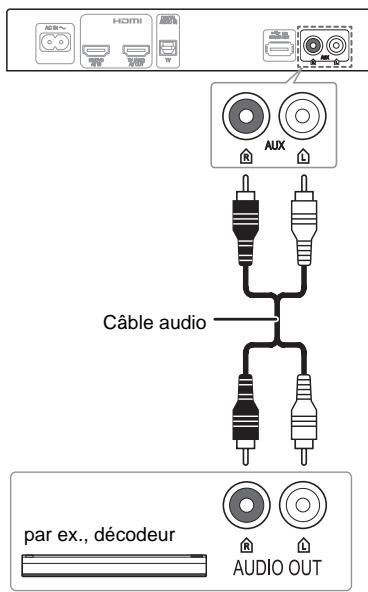

Connexion d'un autre équipement (AUX)

Vous pouvez connecter un autre équipement tel qu'un lecteur de Blu-ray, un lecteur de DVD, une console de jeux, un décodeur, etc. et écouter de l'audio via cet appareil.

Raccordement du cordon d'alimentation secteur

Ne pas utiliser le cordon d'alimentation secteur d'un autre appareil.

Économie d'énergie

L'appareil consomme une petite quantité d'électricité (→ « Spécifications ») quand il est en mode veille. Débrancher l'alimentation si vous ne l'utilisez pas.

Connexion bluetooth®

Vous pouvez connecter et déconnecter un périphérique audio sans fil via Bluetooth®.

Préparation

Activer la fonction Bluetooth du périphérique et rapprocher le périphérique du système.

Appairage d'un périphérique

1 Appuyer sur [8] pour sélectionner « BLUETOOTH ». Si « PAIRING » s'affiche, passer à l'étape 3. 2 Appuyer et maintenir la touche [8] enfoncée jusqu'à ce que « PAIRING » s'affiche. 3 Sélectionner « SC-HTE80 » dans le menu Bluetooth® du périphérique. Si le système demande un code d'accès, saisir « 0000 ». Le périphérique se connecte automatiquement à ce système une fois l'appairage terminé. Le nom du périphérique connecté s'affiche.

Remarque :

• Un périphérique doit être apparié pour la connexion.
• Vous pouvez appairer jusqu'à 8 périphériques avec ce système.

Si un 9ème périphérique est apparu, le périphérique resté le plus longtemps inutilisé est remplacé.

Préparation

Si cet appareil est connecté à un périphérique Bluetooth, le déconnecter (→ voir ci-dessous).

1 Appuyer sur [9] pour entrer en mode Bluetooth®. « BLUETOOTH READY » s'affiche. 2 Sélectionner « SC-HTE80 » dans le menu Bluetooth® du périphérique. Le nom du périphérique connecté s'affiche.

Déconnexion d'un périphérique Appuyer et maintenir la touche [3] enfoncée jusqu'à ce que « BLUETOOTH READY » s'affiche.

Remarque :

• Cet appareil ne peut se connecter qu'à un seul périphérique à la fois.
• Si la source « BLUETOOTH » est sélectionnée, cet appareil automatique de se connecter au dernier périphérique connecté.
• Le périphérique Bluetooth® se déconnecte si vous sélectionnez une autre source.

Préparation

Allumer le téléviseur et/ou le périphérique connecté.

1 Appuyer sur [ /] pour allumer l'appareil. 2 Appuyer à plusieurs reprises sur [INPUT] pour sélectionner la source.

TV → BD/DVD → AUX → BLUETOOTH

Appuyer sur [+VOL - ] pour ajuster le volume de l'appareil.

Plage de volume : 0 à 100

Si la source sélectionnée est « BLUETOOTH »

Sélectionner cet appareil en tant qu'enceinte de sortie depuis le menu du périphérique Bluetooth® connecté.

Si la source sélectionnée est « BD/DVD »

Sur le téléviseur, sélectionner l'entrée correspondante du téléviseur connecté à cet appareil.

Pour les périphériques android™ compatibles NFC uniquement

Dès que mettez un périhérique Bluetooth® compatible NFC (Near Field Communication) en contact avec la zone NFC de cet appareil, ce dernier s'allume, s'appaire et se connecte automatiquement au périhérique Bluetooth®.

Le NFC (Near Field Communication) est une technologie sans fil de courte portée qui permet la communication entre les périphériques NFC par un simple contact.

Preparation

• Télécharger et installer l'application gratuite « Panasonic Music Streaming » d'Android™ depuis Google Play™.
• Activer le « NFC » sur votre périphérique.

Lancer l'application « Panasonic Music Streaming ».

L'écran de l'application s'affiche.

2 Toucher et maintenir votre périphérique sur la zone de contact NFC de cet appareil jusqu'à ce que la connexion Bluetooth® soit établie.

Une fenêtre pop-up s'affiche sur le périphérique une fois la connexion établie.

Le nom du périhérique connecté s'affiche.

Lancer la lecture sur votre périphérique Bluetooth®.

Connexion d'un autre périphérique

Si un périphérique Bluetooth® est déjà connecté, vous pouvez en connecter un autre en le mettant en contact avec la zone NFC de cet appareil. Le périphérique précédent est automatiquement déconnecté.

Menu son

1 Appuyer à plusieurs reprises sur [SOUND] pour sélectionner l'effet sonore. 2 Appuyer à plusieurs reprises sur [, ] pour sélectionner le réglage souhaité et appuyer sur [OK].

SOUND MODE

Les divers modes sonores sont renforcés par un effet Dolby® Virtual Speaker et 3D Surround pour produit un effet sonore同樣aire au 5.1 canaux. Pour annuler l'effet Dolby Virtual Speaker et 3D Surround, Sélectionner « STEREO ». STANDARD : Particulièrement adapté au théâtre et aux spectacles. STADIUM : Produit un son réalisée pour les émissions sportives en direct. MUSIC : Renforce le son des instruments de musiques et des chansons. CINEMA : Produit un son en trois dimensions unique pour les films. NEWS : Améliore la voix des journalistes et commentateurs sportifs. STEREO : Lit n'importe qu'elle source de son en stéroye.

SUBWOOFER	LEVEL 1
	LEVEL 2
	LEVEL 3
	LEVEL 4
DIALOG	Ajuster le niveau de dialogue.
	LEVEL 1
	LEVEL 2
	LEVEL 3
	LEVEL 4
	« DIALOG » ne s'affiche pas lorsque « 3D CLR DIALOG » est régisé sur « OFF » .
H.BASS	Améliorer l'effet des graves harmoniques. ON OFF
3D CLR Dialog	La fonction 3D Clear Mode Dialog créé un champ sonore similaire au son provenant d'un écran de télévisueur et rend les dialogues plus clairs. ON : Effet 3D Surround, Clear Mode Dialog et Dolby Virtual Speaker OFF : Effet Dolby Virtual Speaker Le réglage est remis sur « ON » à chaque fois que vous allumez l'appareil.
DUAL AUDIO	Définit le mode de canal audio préfééré lorsque deux modes audio sont reçus par l'unité. M1 : Principal M2 : Secondaire M1 + M2 : Principal + secondaire Cét effet ne fonctionné que si la sortie audio du télévisueur ou du lecteur est réglée sur « Bitstream » et si « Dolby Dual Mono » est disponible dans la source sonore.
AGC	Le contrôle automatique du gain évite lessons soudainement forts en réduisant automatiquement le niveau sonore lorsque l'entrée est trop puissant. ON OFF
LOW VOL MODE	Améliore les dialogues en cas de volume faible. ON OFF Sélectionner « OFF » pour annuler cet effet si les dialogues ne semble pas naturels en cas de volume faible.

Remarque :

Le réglage par défaut est souligné. Les réglages modifiés seront conservés jusqu'à une prochaine modification, sauf indication contraire.

Format audio

Vous pouvez visualiser le format audio en cours.

Appuyer et maintenir la touche [SOUND] enfoncée pendant au moins 4 secondes.

DOLBY DIGITAL	Le Dolby Digital est la source audio.
DTS	Le DTS est la source audio.
PCM MULTI	La modulation linéaire par impulsions codées est la source audio.
PCM	La modulation 2 canaux par impulsions codées est la source audio.
ANALOG	L'analogue est la source audio.
SBC	Le codage en sous-bande est la source audio. (mode Bluetooth® uniquement)

Menu de configuration

1 Appuyer à plusieurs reprises sur [SETUP] pour sélectionner l'élément à configurer. 2 Appuyer à plusieurs reprises sur [, ] pour sélectionner le réglage souhaité et appuyer sur [OK].

DIMMER	Attenue l'afficheur au bout de 5 secondes d'inactivité. ON QEE
AUTOPOWER DOWN	Cet apparéil s'était automatiquement en l'absence d'entrée audio et si vous ne l'utilise pas depuis 2 heures. ON OFF

VOL LIMITATION	Règle la limite de volume à 50 lorsqu'vous allumez l'apparéil même si le volume était réglié au-dessus de 50 avant d'avoir été étient. ON OFF
BLUETOOTH STANDBY	Cette fonction vous permet de connecter un péripérisque apparié Bluetooth® lorsque le système est en mode veille. ON OFF Ce système s'allume automatiquement lorsque vous connecter un péripérisque Bluetooth® apparié.
LINK MODE	Changer le mode de liaison de la connexion Bluetooth® pour l'adapter au type de connexion. Veiller à déconnecter le péripérisque en cours de connexion (« BLUETOOTH READY » s'affiche). MODE 1: Accent sur la connectivité. MODE 2: Accent sur la qualité sonore.
VIERA LINK	Activer la fonction VIERA Link. ON OFF Sélectionner « OFF » si votre péripérisque HDAVI Control ne fonctionne pas correctement avec ce système. L'ARC est désactisé. Raccorder un cable audio numérique optique. Éteindre tous les péripérisques connectés et les rallumer après avoir changé le réglage.

Remarque :

Le réglage par défaut est souligné. Les réglages modifiés seront conservés jusqu'à une prochaine modification, sauf indication contraire.

Qu'est-ce que VIERA link « HDAVI control »?

VIERA Link « HDAVI Control » est une fonction technique permettant d'associer les opérations de ce système à un téléviseur Panasonic (VIERA) via « HDAVI Control »

Vous pouvez utiliser cette fonction en connectant l'équipement avec un câble HDMI. Voir les instructions de fonctionnement de l'équipement connecté pour plus de détails.

Préparation

① Confirmer que la connexion HDMI a bien été faite. ② Activer la fonction « HDAVI Control » sur votre équipement connecté (téléviseur, par ex.). Pour un fonctionnement optimal de la fonction « HDAVI Control », modifier les réglages suivants sur le téléviseur connecté*1. - Choisir ce système dans les paramètres d'enceintes par défaut.*2 - Choisir ce système dans les paramètres de la désignation d'enceintes. ④ Allumer tous les équipements compatibles « HDAVI Control » et sélectionner l'entrée du téléviseur pour ce système pour que la fonction « HDAVI Control » fonctionne correctement. ⑤ Si un appareil est raccordé à la borne HDMI IN, démarrer la lecture pour vérifier que l'image s'affiche correctement sur le téléviseur.

En cas de modification de la connexion ou des réglages, répéter cette méthode.

1 La disponibilité et la fonction des paramètres peuvent varier en fonction du téléviseur. Se référer aux instructions de fonctionnement du téléviseur pour plus de détails. 2 Si le téléviseur propose un réglage d'enceintes par défaut dans les rubriques de paramètres VIERA Link, ce système sera automatiquement sélectionné s'il a été choisi comme sélection d'enceintes par défaut.

Remarque :

• VIERA Link « HDAVI Control », basée sur les fonctions de commandes fournies par HDMI, une norme industrielle connue sous le nom de HDMI CEC (Consumer Electronics Control), est une fonction unique que nous avons développée et ajoutée. Ainsi, son fonctionnement avec des équipements d'autres fabricants préalablement en charge le HDMI CEC ne peut pas être garantie.
• Cet appareil prend en charge la fonction « HDAVI Control 5 ». « HDAVI Control 5 » est la norme pour le matériel compatible HDAVI Control de Panasonic. Cette norme est compatible avec les équipements HDAVI classiques de Panasonic.
• Se référer aux manuels individuels des équipements d'autres fabricants prenant en charge la fonction VIERA Link.

Ce que vous pouvez faire avec VIERA link™ HDAVI control™

Pour vérifier que le son est émis par ce système, allumer l'appareil principal avec la télécommande du téléviseur et sélectionner le home cinéma dans le menu enceintes du menu VIERA Link.

La disponibilité et la fonction des paramètres peuvent varier en fonction du téléviseur. Se référer aux instructions de fonctionnement du téléviseur pour plus de détails.

Contrôle des enceintes

Vous pouvez désirer que sa sortie audio soit à partir de ce système soit à partir des enceintes du téléviseur via les réglages du menu Téléviseur.

Ce système est actif.

• Si l'appareil principal est en mode de veille, désirez ce système à la place des enceintes du téléviseur dans le menu VIERA Link allumera automatiquement l'appareil principal.
• Vous pouvez contrôler le réglage du volume de ce système à l'aide de la touche de volume ou de silence de la télécommande du téléviseur.
• Si vous éteignez l'appareil principal, les enceintes du téléviseur seront automatiquement activées.
• Le son sera automatiquement émis par ce système si le téléviseur est compatible VIERA Link « HDAVI Control 4 » ou ultérieur.

Téléviseur

Les enceintes du téléviseur sont actives. Le volume de ce système est réglé au minimum.

Commutation de l'entrée automatique

Lorsque les opérations suivantes sont effectuées, la source correspondante est automatiquement sélectionnée par l'appareil principal.

• Si la lecture démarre sur un appareil connecté en HDMI. *3
• En cas de modification de l'entrée télévisuelle ou de la chaîne de télévision. *3 Si la sortie d'enceintes du téléviseur est réglée sur ce système, le téléviseur et l'appareil principal s'allument automatiquement (liaison de marche).

Liaison d'arrêt

Lorsque le téléviseur est éteint, l'appareil principal s'éteint également automatiquement. (Cette fonction ne marche pas lorsqu'un périphérique Bluetooth est la source.)

Fonction lip-sync automatique

(Pour commande HDAVI Control 3 ou ultérieure)

Un décalage entre l'audio et la vidéo est automatiquement ajusté par l'ajout d'un retard à la sortie audio, vous permettant de profiter d'un son fluide pour l'image.

Remarque :

Les informations de décalage sont automatiquement définies si le téléviseur est compatible VIERA Link « HDAVI Control 3 » ou ultérieur et si VIERA Link est activé.

Guide de dépannage

Avant de faire une demande de réparation, vérifier les points suivants. En cas de doutes sur certains points particuliers ou si les solutions indiquées ne résolvent pas le problème, demander les instructions au revendeur.

Pas de son.

• Vérifier les raccordements.
• Si les raccordements sont correctes, changer les câbles.
• Augmenter le volume du système.
• Vérifier les réglages de sortie audio du périphérique connecté.
• Éteindre le périphérique connecté et le rallumer.
• Éteindre l'appareil, le débrancher, le cable HDMI et le rebrancher, puis rallumer l'appareil.
• Si l'appareil est raccordé au téléviseur avec un cable HDMI seulement, vérifier que la borne HDMI du téléviseur est étiquetée « HDMI (ARC) ». Si ce n'est pas le cas, raccorder un cable audio numérique optique.
• Si l'appareil est connecté à un téléviseur Panasonic, essayer sur cet appareil en utilisant la télécommande du téléviseur.

Aucune opération ne peut être faite avec la télécommande.

• Avant d'utiliser la télécommande pour la première fois, retirer le feuillet d'isolation.
• Vérifier que la pile est bien installée.
• La pile est faible. La remplacer par une pile neuve.
• Définir à nouveau le code de la télécommande après avoir remplacé la pile.

L'appareil s'arrête automatiquement en mode veille.

• Vous devez activer la fonction « AUTO POWER DOWN ». Cet appareil se met instantanément en veille en l'absence d'entrée audio et si vous ne l'utilisez pas depuis 2 heures.
• Vous avez changé le contrôle d'enceinte sur le téléviseur. Il s'agit d'une fonction de VIERA Link (HDAVI Control 4 ou ultérieur). Se référer aux instructions de fonctionnement du téléviseur pour plus de détails sur sa fonction d'économie d'énergie.

• Vérifier les raccordements HDMI.
• Éteindre l'appareil, débrancher le cordon d'alimentation secteur, débrancher le câble HDMI et le rebrancher.

Les opérations associées à VIERA link ne fonctionnent plus correctement.

• Vérifier les paramètres VIERA Link des périphériques connectés.
• Vérifier les paramètres « VIERA LINK » de cet appareil (→ « Menu de configuration »).
• Si vous avez Change les raccordements HDMI, il y a une panne d'électricité ou vous avez débranché et rebranché le cordon d'alimentation secteur.
• Allumer tous les périphériques raccordés au téléviseur par câble HDMI et allumer le téléviseur.
• Désactualiser les paramètres VIERA Link du téléviseur et les réactiver. Pour en savoir plus, se référer aux instructions de fonctionnement du téléviseur.
• Alors que l'appareil et le téléviseur sont raccordés par un câble HDMI, allumer le téléviseur, débrancher le cordon d'alimentation secteur de cet appareil et le rebrancher.

Les quelques premières secondes de son ne s'entendant pas si un raccordement HDMI est utilisé.

• Cela peut se produire au cours de la lecture d'un chapitre de DVD vidéo. Change le réglage de sortie audio numérique du périphérique connecté en remplaçant « Bitstream » par « PCM »

Si un périhérique compatible HDMI de marque différente est utilisé, l'appareil a une réaction intempéstive.

• Les commandes HDAVI Control peuvent utiliser un signal différent en fonction du périphérique. Dans ce cas, régler « VIERA LINK » sur « OFF » (→ « Menu de configuration »).

L'appairage ne peut pas avoir lieu.

• Vérifier l'état du périphérique Bluetooth®.
• Le périphérique se trouve hors de la portée de communication de 10m. Rapprocher le périphérique du système.

Le périphérique ne peut pas être connecté.

• L'appairage du périhérique n'a pas réussi. Refaites l'appairage. L'appairage du périhérique a été remplacé. Refaites l'appairage.
• Cet appareil est peut-être connecté à un périphérique différent. Déconnectez l'autre périphérique et essayez de l'appairer à nouveau.

Le périphérique est connecté, mais aucun son n'est émis à travers le système.

Pour certaines périphériques Bluetooth® intégrés, vous devez régler manuellement la sortie audio sur « SC-HTE80 ». Lire les instructions de fonctionnement du périphérique pour des détails.

Le son depuis le périphérique est interrompu.

• Le périphérique se trouve hors de la portée de communication de 10m. Rapprocher le périphérique du système.
• Retirer tout obstacle entre le système et le périphérique.
• D'autres périphériques utilisant la bande de fréquence 2,4 GHz (routeur sans fil, micro-ondes, téléphones sans fil, etc.) créent des interférences. Rapprocher le périphérique de l'appareil et l'éloigner des autres périphériques.
• Sélectionner « MODE 1 » pour une communication stable.

La connexion one-touch (NFC) ne fonctionne pas.

• Vérifier que la fonction NFC est activée sur le périphérique compatible NFC. Remettre le périphérique en contact avec la zone NFC de cet appareil.

L'appareil principal affiche

F61

• Il y a un problème avec l'amplificateur de l'appareil.
• Débrancher le cordon d'alimentation secteur et consulter le vendeur.

F70HDMI

• Vérifier le raccordement HDMI.
• Mettre le système hors tension et le rallumer ensuite.
• Débrancher le câble HDMI.

F76

• Il y a un problème d'alimentation électrique.
• Débrancher le cordon d'alimentation secteur et consulter le vendeur.

Réinitialisation de la mémoire système

Dans les situations suivantes, réinitialiser la mémoire : Réinitialisation de la mémoire système

• La pression sur les touches est sans effet.
• Vous désirez effacer et réinitialiser le contenu de la mémoire.

1 Allumer cet appareil. 2 Appuyer et maintenir la touche [ /] de l'appareil principal enfoncée pendant au moins 4 secondes. 3 Relâcher [ / ]

« RESET » s'affiche. Les valeurs par défaut définies en usine de tous les réglages sont alors rétablies.

Remarque :

Le code de télécommande sera de nouveau

« REMOTE 1 » après réinitialisation de la mémoire, référez-vous à « Code de la télécommande » pour savoir comment passer à « REMOTE 2 »

Code de la télécommande

Lorsque d'autres appareils Panasonic répondent à la télécommande de cet appareil, changer le code de télécommande de cet appareil.

Préparation

• Éteindre tous les autres produits Panasonic.
• Allumer cet appareil.

Pour définir le code pour «REMOTE 2»

Appuyer et maintenir les touches [MUTE] et [OK] enfoncées pendant au moins 4 secondes.

« REMOTE 2 » s'affiche.

Pour définir le code pour «REMOTE 1»

Appuyer et maintenir les touches [MUTE] et [▼] enfoncées pendant au moins 4 secondes.

REMOTE 1 s'affiche.

Entretien

Pour nettoyer l'appareil, l'essuyer avec un chiffon doux et sec.

• Ne jamais utiliser d'alcool, de diluant pour peinture ni de benzène pour nettoyer l'appareil.
• Avant d'utiliser un chiffon imbibé d'un produit chimique, lisez attentivement les instructions qui accompagent le chiffon.

Déclaration de conformité (DoC)

Par la présente, « Panasonic Corporation » déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes de la Directive 1999/5/CE.

Les clients peuvent télécharger une copie de la DoC originale de nos appareils R&TTE depuis notre serveur DoC :

http://www.doc.panasonic.de

Contactez le représentant autorisé : Panasonic Marketing Europe GmbH,

Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Allemagne

Cet appareil est conçu pour les consommateurs en général. (Catégorie 3)

Puissance de sortie RMS : mode dolby digital

Canal avant

30 W par canal (6 Ω), 1 kHz, torsion harmonique totale 10%

Canal du subwoofer

60 W par canal (3 Ω), 100 Hz,

distorsion harmonique totale 10%

Puissance totale du mode RMS Dolby Digital

120W

Section des bornes

HDAVI Control

Cet appareil prend en charge la fonction « HDAVI Control 5 »

Entrée HDMI AV

Connecteur d'entrée

Type A (19 broches)

Sortie HDMI AV

Type A (19 broches)

Entrée audio numérique

Entrée numérique optique

Borne optique

Fréquence d'échantillonnage

Prise à broches (1 système)

Port USB

Profils pris en charge

A2DP

Fréquence de fonctionnement

2402 MHz à 2480 MHz

Distance de fonctionnement

Ligne visuelle de 10m

Enceinte avant (intégrée)

Type

1 voie, 1 enceinte (bass-reflex)

Enceinte(s)

Plage complete

Type cone 3,8 cm x 9 cm x 2

Subwoofer (intégrée)

Type

1 voie, 2 enceintes (bass-reflex)

Enceinte(s)

Woofer

Données générales

Alimentation

CA 220 V à 240 V, 50 Hz

Consommation

27 W

Poids de chargement maximum

30kg

Plage de température de fonctionnement

0^ +40^

Plage d'humidité de fonctionnement

20% à 80% HR (sans condensation)

Consommation en mode de veille

(Avec « BLUETOOTH STANDBY » réglée sur « OFF »)

0,25 W (environ)

Remarque :

• Spécifications sujettes à modifications sans préavis. Les poids et les dimensions sont approximatifs.
• La distorsion harmonique totale est mesurée au moyen d'un analyseur de spectre numérique.

Mise au rebut des piles et des appareils électriques usagés

Uniquement pour l'union européenne et les pays dotés de systèmes de recyclage

Apposés sur le produit lui-même, sur son emballage, ou figurant dans la

documentation qui l'accompagne, ces pictogrammes indiquent que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.

En les éliminant correctement, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement.

Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès de votre mairie.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Note relative au pictogramme à apposer sur les piles (symbole du bas):

Le pictogramme représentant une poubelle sur roues barrée d’une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la directive relative au produit chimique concerné.
