MODE D'EMPLOI NC DEVOLO
Toutes les informations de ce manuel ont été rédigées après une vérification soigneuse, mais ne peuvent néanmoins garantir les caractéristiques du produit. devolo engage sa responsabilité exclusivement dans les limites stipulées dans les conditions de vente et de livraison.
La transmission et la reproduction de la documentation et des logiciels faisant partie de ce produit, ainsi que l'exploitation de leur contenu, sont interdites sans l'autorisation écrite de devolo. devolo se réserve le droit d'effectuer des modifications à des fins d'améliorations techniques.
Marques
Android ^TM est une marque déposée de Open Handset Alliance.
Linux ^® est une marque déposée de Linus Torvalds.
Ubuntu® est une marque déposée de Canonical Ltd.
Mac ^® et Mac OS X ^® sont des marques déposées de Apple Computer, Inc.
iPhone ^® , iPad ^® et iPod ^® sont des marques déposées de Apple Computer, Inc.
Windows ^® et Microsoft ^® sont des marques déposées de Microsoft, Corp.
devolo, dLAN ^® et le logo devolo sont des marques déposées de devolo AG.
Toutes les autres marques citées appartiennent à leurs propriétaires respectifs. devolo se réserve le droit de modifier les informations mentionnées sans avis préalable, et ne saurait être tenue responsable d'éventuelles erreurs ou modifications.
Ce produit a été fabriqué et est vendu sous licence accordée à devolo AG par Vectis One Ltd. pour les brevets sur la technologie WiFi et en possession de Wi-Fi One, LLC (« licence »). La licence est limitée à l'électronique finie pour l'utilisation finale et ne s'étend pas aux appareils ou processus de tiers, qui sont utilisés ou vendus en combinaison avec ce produit.
devolo AG
Charlottenburger Allee 67
52068 Aachen
Germany
www.devolo.com
Version 1.0_10/19
Contenu
1 Avant-propos 7
1.1 Information sur cette documentation 7
1.2 Utilisation conforme 8
1.3 Conformité CE 10
1.4 Consignes de sécurité 10
1.5 devolô dans Internet 11
2 Introduction 12
2.1 devolo Magic 12
2.2 Présentation de l'adaptateur devolo Magic 13
2.3 Appariement – établir la connexion CPL 16
2.3.1 Lire le témoin de contrôle CPL 18
2.3.2 Bouton WiFi 22
2.3.3 Lire le témoin de contrôle WiFi 24
2.3.4 Bouton de réinitialisation 25
2.3.5 Prise réseau 25
2.3.6 Antennes WiFi 25
3 Mise en service 26
3.1 Contenu du coffret 26
3.2 Configuration système requise 26
3.3 Connecter le devolo Magic 1 WiFi mini 27
3.3.1 Starter Kit – établissement automatique d'un nouveau devolo Magic réseau CPL 27
3.3.2 Extension – ajouter un autre devolo Magic 1 WiFi mini dans un réseau CPL existant .... 28
3.3.3 Modifier le mot de passe réseau 28
3.3.4 Configurer un réseau WiFi avec le devolo Magic 1 WiFi mini .....29
3.3.5 Intégrer le devolo Magic 1 WiFi mini dans un réseau WiFi existant .....29
3.4 Installer les logiciels devolo 29
3.5 Supprimer devolo Magic d'un réseau CPL 30
4 Configuration du réseau 31
4.1 Afficher l'interface web intégrée 31
4.2 Généralités 31
4.3 Aperçu général 34
4.4 WiFi 36
4.4.1 État 36
4.4.2 Réseaux WiFi 37
4.4.3 Réseau Invité 39
4.4.4 Mesh (réseau maillé) 40
4.4.5 Planificateur WiFi 43
4.4.6 Contrôle parental 44
4.4.7 Wi-Fi Protected Setup (WPS) 46
4.4.8 Réseaux voisins 48
4.5 CPL 49
4.6 LAN 52
4.6.1 État 52
4.6.2 Configuration IPv4/IPv6 52
4.7 Système 54
4.7.1 État 54
4.7.2 Gestion 54
4.7.3 Configuration 56
4.7.4 Microprogramme 57
4.7.5 Config Sync 58
5 Annexe....59
5.1 Caractéristiques techniques 59
5.2 Optimisation de la largeur de bande 59
5.3 Fréquences et puissance d'émission 60
5.4 Canaux et fréquences porteuses 60
5.5 Elimination des anciens appareils 61
5.6 Conditions générales de garantie 61

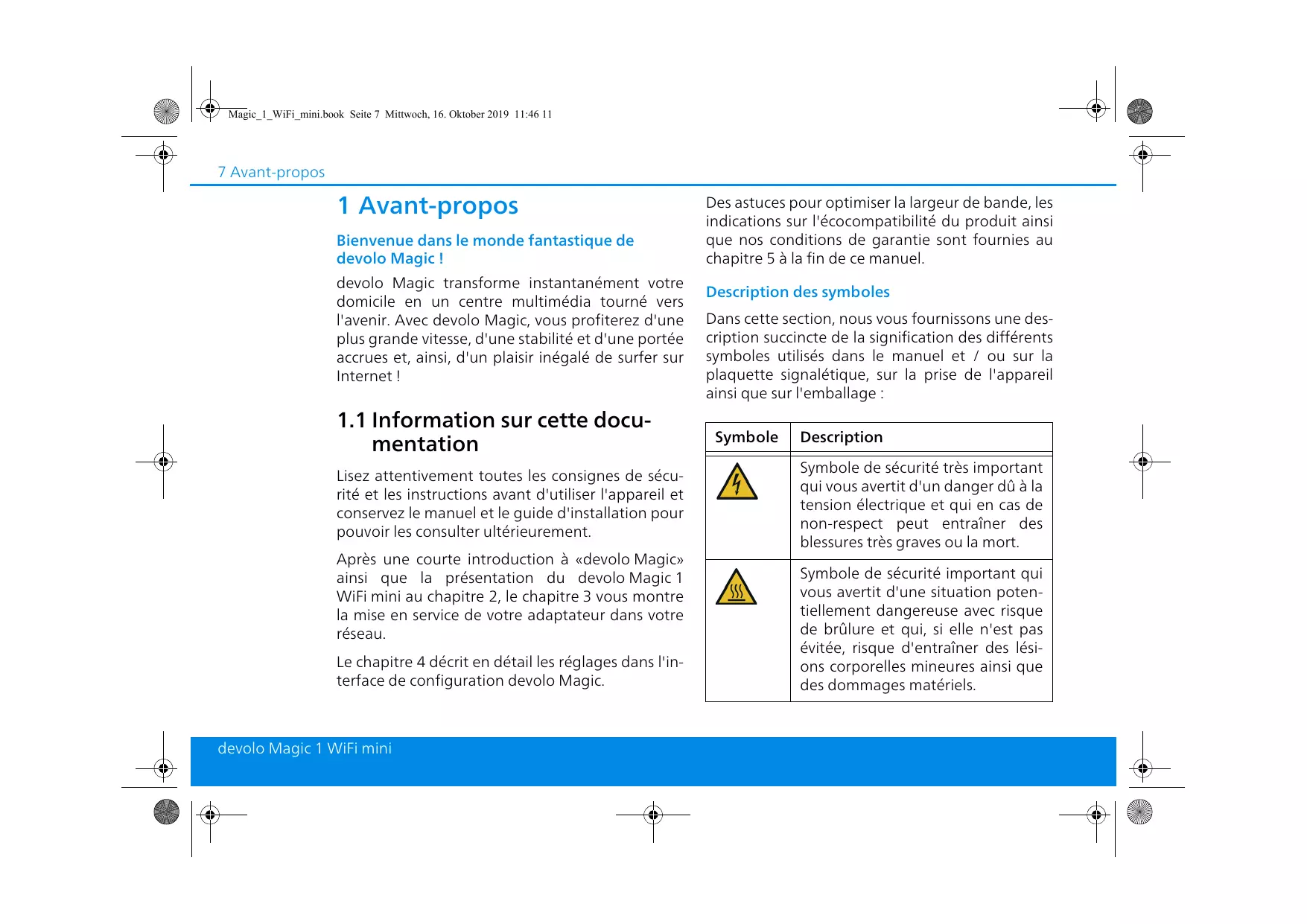

1 Avant-propos
Bienvenue dans le monde fantastique de devolo Magic !
devolo Magic transforme instantanément votre domicile en un centre multimédia tourné vers l'avenir. Avec devolo Magic, vous profiterez d'une plus grande vitesse, d'une stabilité et d'une portée accrues et, ainsi, d'un plaisir inégalé de surfer sur Internet !
1.1 Information sur cette documentation
Lisez attentivement toutes les consignes de sécurité et les instructions avant d'utiliser l'appareil et conservez le manuel et le guide d'installation pour pouvoir les consulter ultérieurement.
Après une courte introduction à «devolo Magic» ainsi que la présentation du devolo Magic 1 WiFi mini au chapitre 2, le chapitre 3 vous montre la mise en service de votre adaptateur dans votre réseau.
Le chapitre 4 décrit en détail les réglages dans l'interface de configuration devolo Magic.
Des astuces pour optimiser la largeur de bande, les indications sur l'écocompatibilité du produit ainsi que nos conditions de garantie sont fournies au chapitre 5 à la fin de ce manuel.
Description des symboles
Dans cette section, nous vous fournissons une description succincte de la signification des différents symboles utilisés dans le manuel et / ou sur la plaquette signalétique, sur la prise de l'appareil ainsi que sur l'emballage :
| Symbole | Description |
 | Symbole de sécurité très important qui vous avertit d'un danger dû à la tension électrique et qui en cas de non-respect peut entraîner des blessures très graves ou la mort. |
  | Symbole de sécurité important qui vous avertit d'une situation potentiellement dangereuse avec risque de brûlure et qui, si elle n'est pas évitée, risque d'entraîner des lésions corporelles mineures ainsi que des dommages matériels.Remarque importante qui signale le risque éventuel de dommages matériels et dont il est recommandé de tenir compte. |
 | L'appareil ne doit être utilisé que dans des locaux secs et fermés. |
 | L'appareil est un produit de la classe de protection II. Les parties du boîtier (en métal) conductrices d'électricité peuvent, en cas de défaut, être sous tension pendant le fonctionnement ou la maintenance. Ces parties sont donc séparées des éléments sous tension par une isolation renforcée. |
| CE | Par le marquage CE, le fabricant / le responsable de la mise en circulation déclare que le produit est conforme aux directives européennes en vigueur et qu'il a été soumis aux procédures d'évaluation de la conformité prescrites. |
| Symbole | Description |
 | Sert à éviter les déchets d'appareils électriques et électroniques et à la réduction de tels déchets grâce à la réutilisation, au recyclage et aux autres formes de valorisation. La directive European Community WEEE fixe des normes minimales pour le traitement des déchets d'équipements électriques et électroniques dans l'UE. |
| (en###) | Conseils et astuces concernant la configuration du produit. |
| (en###) | Indique que le déroulement d'une action est terminé |
1.2 Utilisation conforme
Utilisez les produits devolo, les logiciels devolo et les accessoires fournis conformément à la description pour éviter des dommages et blessures.
Produits
Les produits devolo sont des dispositifs de communication destinés à une utilisation intérieure* et
sont équipés, selon le produit, de la technologie CPL- (CourantPorteur en Ligne) et/ou d'un module WiFi. Les PC, ordinateurs portables, smartphones, tablettes, smart TV etc. qui y sont connectés, sont intégrés dans le réseau domestique sans câblage fastidieux, via le réseau électrique existant et/ou le WiFi. Les appareils devolo ne doivent en aucun cas être utilisés à l'extérieur étant donné que de fortes variations de température et l'humidité peuvent endommager aussi bien le produit que le câble électrique. La hauteur de montage des produits devolo ne doit pas dépasser deux mètres dans la mesure où il n'y a pas de mécanisme de fixation supplémentaire. Les produits sont prévus pour une utilisation dans l'UE, la Suisse et la Norvège.
* A l'exception des produits devolo Outdoor qui sont adéquats pour l'extérieur grâce à la certification IP.
Logiciels
Les appareils devolo peuvent uniquement être utilisés avec les programmes autorisés qui peuvent être téléchargés gratuitement sur le site web de devolo AG (www.devolo.com) et dans les boutiques d'applications (iOS et Google Play). Toute modification des microprogrammes et logiciels spécifiques du produit peuvent endommager les produits, les rendre inutilisables dans le pire des cas et compromettre la conformité.
Utilisez toujours la version logicielle la plus récente pour bénéficier des nouvelles fonctions de sécurité et des améliorations matérielles. Le logiciel devolo installé vous informe automatiquement quand une nouvelle version logicielle est disponible.
Accessoires
Utilisez uniquement les accessoires fournis.
1.3 Conformité CE
CE Ce produit est conforme aux exigences des directives 2014/53/EU, 2011/65/EU et 2009/125/EC.
Ce produit est prévu pour l'exploitation au sein de l'UE, en Suisse et en Norvège.
La déclaration de conformité CE simplifiée sous forme imprimée est jointe au produit. Elle est également disponible dans l'internet sur www.devolo.com/support/ce.
1.4 Consignes de sécurité
Il est impératif d'avoir lu et compris toutes les consignes de sécurité et instructions d'utilisation avant de mettre les appareils devolo en service et de conserver les manuels pour pouvoir les consulter ultérieurement.
DANGER ! Choc électrique
Ne pas mettre les doigts dans la prise de courant, ne pas ouvrir l'appareil et ne pas introduire d'objet dans la prise de courant ni dans les orifices de ventilation
Les appareils devolo ne requièrent aucune maintenance de la part de l'utilisateur. En cas de dommage, coupez l'appareil devolo du réseau électrique en débranchant le boîtier ou en débranchant la prise de courant. Adressez-vous ensuite exclusivement à des professionnels qualifiés (service après-vente). L'appareil a subi un dommage quand
la fiche secteur est endommagée,
- du liquide (pluie ou eau) a pénétré dans l'appareil devolo,
- l'appareil devolo ne répond plus,
le boîtier de l'appareil devolo est endommagé.
Ne pas brancher les appareils devolo directement les uns dans les autres. Les appareils ainsi branchés peuvent avoir une vitesse de transmission réduite.
DANGER ! Choc électrique
L'appareil doit être branché à une prise de courant avec conducteur de protection raccordé
Les appareils devolo doivent uniquement être exploités sur un réseau d'alimentation électrique correspondant aux spécifications indiquées sur sa plaquette signalétique.
Pour couper l'appareil devolo du secteur, débranchez le boîtier ou la fiche secteur de la prise de courant.
La prise de courant et tous les appareils réseau raccordés doivent être accessibles facilement pour que vous puissiez les débrancher rapidement au besoin.
PRUDENCE ! Développement de chaleur pendant le fonctionnement
Certaines parties du boîtier peuvent être brûlantes dans certaines circonstances.
Monter l'appareil à l'abri des contacts et veiller à un emplacement optimal
Les appareils devolo doivent uniquement être mis en place à des endroits qui garantissent une ventilation suffisante. Les fentes et les ouvertures du boîtier servent à la ventilation :
- Ne jamais obstruer les fentes et les ouvertures et ne jamais recouvrir les appareils devolo pendant le fonctionnement.
- Ne déposez aucun objet sur les appareils devolo.
N'introduisez aucun objet dans les ouvertures des appareils devolo.
N'exposez pas les appareils devolo à des flammes nues (bougie, feu de cheminée, etc.).
N'exposez pas les appareils devolo à une source de chaleur directe (radiateur, rayons du soleil, etc.).
ATTENTION ! Endommagement du boîtier par les produits de nettoyage contenant des solvants
Nettoyer seulement débranché et avec un chiffon sec !
1.5 devolo dans Internet
Toutes les informations détaillées sur nos produits et sur les réseaux PLC sont disponibles sur Internet à l'adresse www.devolo.com.
Vous y trouverez non seulement le descriptif et la documentation des produits, mais aussi la version à jour des logiciels devolo et du microprogramme de l'appareil.
Si vous avez d'autres idées ou suggestions concernant nos produits, n'hésitez-pas à nous contacter en écrivant à support@devolo.fr ou bien support@devolo.be !
2 Introduction
2.1 devolo Magic
Home is where devolo Magic is – devolo Magic transforme instantanément votre domicile en un centre multimédia du futur avec une plus grande
vitesse, une stabilité et une portée accrues et, ainsi, un excellent plaisir de surfer sur Internet !
Laissez-vous inspirer par des produits faciles à installer dotés d'une technologie innovante impressionnante et d'une puissance imbattable.


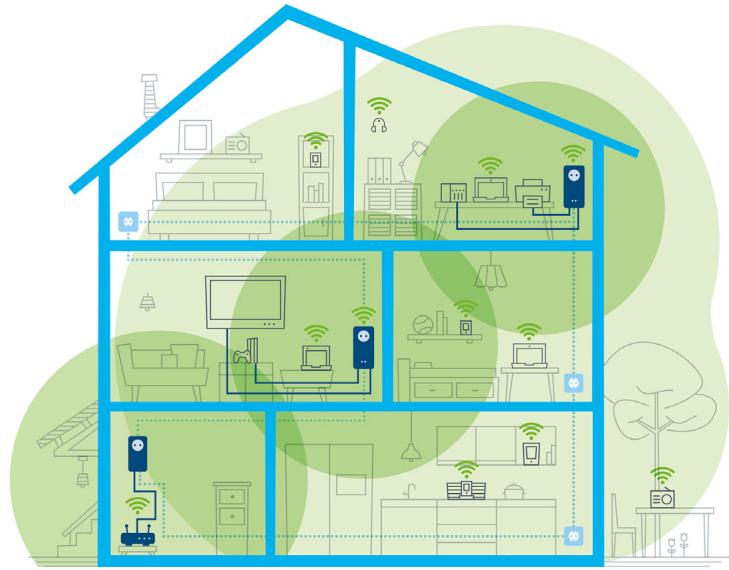

devolo magic dans toute la maison
Pour être dès aujourd'hui préparé à la technique de demain
devolo Magic incarne la nouvelle génération de la technologie Powerline (PLC) basée sur le standard G.hn. Le standard G.hn a été développé par l'Union internationale des télécommunications (UIT) et son développement est actuellement principalement poursuivi par l'association professionnelle HomeGrid Forum. Les produits devolo Magic sont certifiés conformément aux prescriptions HomeGrid et sont compatibles avec d'autres produits certifiés HomeGrid.
Tout comme la technologie HomePlug AV utilisée sur les adaptateurs dLAN devolo déjà déployés, devolo Magic fait également appel au réseau électrique domestique pour la transmission de données et garantit une performance et une stabilité impeccables même là où la pose de câbles réseau est impossible ou n'est pas souhaitée et/ou les plafonds et murs entravent souvent la couverture WiFi.
Pour la réalisation d'un réseau devolo Magic, vous avez besoin d'au moins deux adaptateurs devolo Magic. Pour des raisons techniques, les adaptateurs de la série devolo Magic ne sont pas compatibles avec les adaptateurs dLAN.
2.2 Présentation de l'adaptateur devolo Magic
Déballer – Brancher – Commencer et être armé de rapidité et de stabilité pour la nouvelle génération de la technologie Powerline ainsi que du nouveau maillage Mesh WiFi :
Powerline
avec des vitesses de jusqu'à 1200 Mbits/s
sur des distances de jusqu'à 400 mètres
- Sécurité – avec cryptage Powerline 128-Bit-AES
Mesh WiFi
avec des vitesses de jusqu'à 300 Mbits/s
- 2 antennes se chargent en même temps des fréquences WiFi 2,4.
Airtime Fairness (équité du temps de diffusion) – les appareils WiFi les plus rapides ont la priorité dans le réseau.
Roaming (itinérance) – connexion instantanée sans transition au point d'accès WiFi le plus puissant
- Sécurité – avec WPA3 pour Wireless n (normes IEEE 802.11a/b/g/n définissant le réseau sans fil haut débit)
- Des fonctions supplémentaires pratiques comme l'Invité WiFi et Config-Sync sont intégrées dans le devolo Magic 1 WiFi mini.
- Economie – le mode d'économie d'énergie intégré diminue automatiquement la consommation d'énergie en cas de faible quantité de données.
Par l'intermédiaire de 1 prise réseau Ethernet sur le devolo Magic 1 WiFi mini, vous connectez à votre accès Internet (p. ex. routeur) via le réseau Powerline les appareils stationnaires, comme p. ex, votre console de jeu, votre téléviseur ou votre récepteur multimédiala.

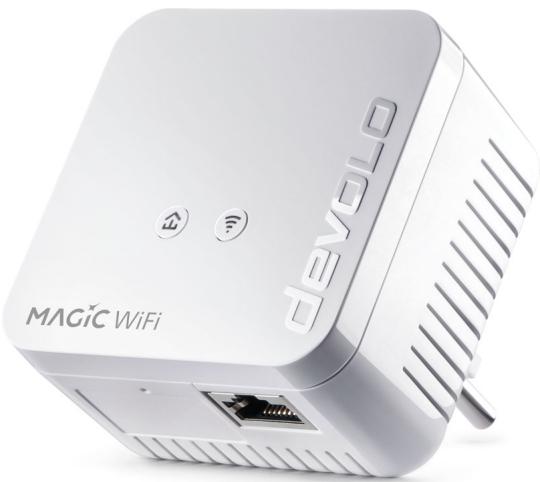

Le devolo Magic 1 WiFi mini possède
- un bouton CPL (symbole de maison) avec voyant d'état DEL,
- un bouton WiFi avec voyant d'état DEL,
- deux antennes WiFi intégrées,
- une prise réseau Ethernet,
- un bouton de réinitialisation (petite ouverture à côté de la connecteur réseau).
Les voyants d'état DEL peuvent être désactivés. Vous trouverez de plus amples informations à ce sujet au chapitre 4 Configuration du réseau ou dans le manuel produit du logiciel devolo Cockpit sur Internet sous www.devolo.com/cockpit.
devolo Magic 1 WiFi mini avec connecteur propres au pays

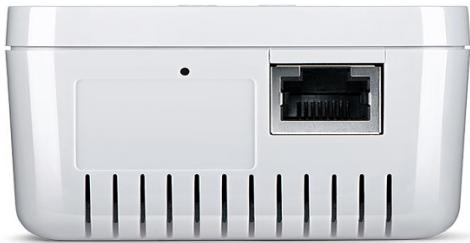

Prise réseau et bouton de réinitialisation
2.3 Appariement – établir la connexion CPL
Les adaptateurs devolo Magic configurés par défaut c'est-à-dire qui viennent juste d'être achetés ou qui ont été réinitialisés avec succès (voir chapitre 3.5 Supprimer devolo Magic d'un réseau CPL) tentent automatiquement un appariement (établir la connexion CPL) avec un autre adaptateur devolo Magic.
Mise en service d'un nouveau réseau CPL devolo Magic
Après avoir branché l'adaptateur devolo Magic sur une prise de courant murale libre, celui-ci tente automatiquement d'établir un nouveau réseau devolo Magic dans les 3 minutes qui suivent.
Ajouter un autre adaptateur devolo Magic à un réseau devolo Magic existant
Pour ajouter un nouveau devolo Magic 1 WiFi mini dans votre réseau devolo Magic existant, vous devez d'abord le connecter aux autres adaptateurs devolo Magic pour créer un réseau. Il suffit pour cela d'utiliser un mot de passe commun qui peut être attribué de différentes manières :
par l'intermédiaire de devolo Cockpit ou de devolo Home Network App (voir chapitre 3.4 Installer les logiciels devolo),
- par l'intermédiaire de l'interface web (voir chapitre 4.5 CPL)
ou par l'intermédiaire du bouton CPL comme décrit ci-après.
1 Branchez le nouvel adaptateur devolo Magic dans une prise de courant murale libre et appuyez pendant env. 1 seconde sur le bouton CPL d'un adaptateur devolo Magic de votre réseau devolo Magic existant.
2 Le nouvel adaptateur devolo Magic est en mode d'appariement automatique et il ne faut donc appuyer sur aucun bouton. Le voyant DEL de cet adaptateur clignote maintenant également en blanc.
Après un certain temps, les voyants DEL cessent de clignoter et restent allumés en blanc. L'adaptateur devolo Magic a été ajouté avec succès à votre réseau devolo Magic existant.
Il n'est possible d'ajouter qu'un seul adaptateur devolo Magic par procédure d'appariement.
Pour de plus amples informations sur l'installation des adaptateurs devolo Magic, veuillez lire le chapitre 3.3 Connecter le devolo Magic 1 WiFi mini.
2.3.1 Lire le témoin de contrôle CPL
Le témoin de contrôle CPL (DEL) intégré indique l'état du devolo Magic 1 WiFi mini par clignotement et allumage :
| DEL | Comportement | Signification | Voyant d'état DEL (interface web*) | |
| 1 | DEL rouge | Allumé jusqu'à 2 secondes. | Démarrage | Non verrouillable |
| 2 | DEL rouge | Clignote toutes les 0,5 s (allumé/éteint) | État 1 :la réinitialisation de l'adaptateur devolo Magic a réussi. Le bouton CPL/réinitialisation a été actionné pendant plus de 10 secondes.État 2 :l'adaptateur devolo Magic se trouve (à nouveau) à l'état de configuration par défaut. Depuis la dernière réinitialisation, aucun appariement avec un autre adaptateur devolo Magic n'a eu lieu. Connectez l'adaptateur à un autre adaptateur devolo Magic pour constituer un réseau CPL fonctionnel, comme décrit au chapitre d'appariement. | Non verrouillable |
| 3 | DEL rouge | Allumé en permanence | État 1:les autres participants du réseau sont en mode veille et ne sont donc actuellement pas joignables par l'intermédiaire du réseau électrique. Dans cet état, les voyants DEL CPL des autres adaptateurs devolo Magic clignotent juste brièvement en blanc.État 2:la connexion avec les autres participants au réseau a été interrompue. La ligne électrique présente peut-être un dérange-ment électromagnétique ou une haute fréquence. Le cas échéant, rapprochez les adaptateurs devolo Magic les uns des autres ou essayez de désactiver la source de perturbation. | Verrouillable |
| 4 | DEL rouge et blanche | Clignote à intervalles de 0,1 seconde rouge/2 secondes blanc | Le débit de transmission de données est faible.** | Verrouillable |
| 5 | DEL blanche | État 1: clignote à intervalles de 0,5 seconde. État 2: clignote à intervalles de 1 seconde. | État 1: cet adaptateur devolo Magic est en mode d'appariement et recherche de nouveaux adaptateurs devolo Magic. État 2: quelqu'un a déclenché la fonction d'identification de l'appareil sur l'interface web ou dans l'appli devolo Home Network App. Cette fonction permet d'identifier l'adaptateur devolo Magic recherché. | Non verrouillable |
| 6 | DEL blanche | Allumé en permanence | La connexion devolo Magic est parfaite et l'adaptateur devolo Magic est prêt à fonctionner. | Verrouillable |
| 7 | DEL blanche | Clignote à intervalles de 0,1 seconde allumé /5 secondes éteint | L'adaptateur devolo Magic est en mode veille.*** | Verrouillable |
| 8 | DEL rouge et blanche | Clignote à intervalles de 0,5 seconde rouge/0,5 seconde blanc | L'adaptateur devolo Magic effectue une mise à jour du microprogramme. | Non verrouillable |
*Vous trouverez des informations sur l'interface web au chapitre 4 Configuration du réseau.
**Vous trouverez des instructions pour l'amélioration du débit de transmission de données au chapitre 5.5 Élimination des anciens appareils.
***Un adaptateur devolo Magic passe en mode veille au bout d'environ 10 minutes si aucun appareil réseau allumé (par ex. un ordinateur) n'est connecté à l'interface réseau et que le Wi-Fi est désactivé. Dans ce mode, l'adaptateur devolo Magic n'est pas joignable par l'intermédiaire du réseau électrique. Dès que l'appareil réseau (par exemple un ordinateur) connecté à l'interface réseau est remis en marche, votre adaptateur devolo Magic est à nouveau joignable par l'intermédiaire du réseau électrique.
Vérifiez si l'adaptateur est correctement branché sur le réseau électrique et si la procédure d'appariement a été effectuée avec succès. Pour des informations complémentaires, reportez-vous à 3.3 Connecter le devolo Magic 1 WiFi mini.
2.3.2 Bouton WiFi
Ce bouton commande les fonctions suivantes :
Activer/désactiver le Wi-Fi
Par défaut, la fonction WiFi est déjà active et le réseau sans fil est sécurisé par WPA2. La clé WiFi par défaut pour l'installation initiale du devolo Magic 1 WiFi mini est la clé WiFi de l'appareil. Cette clé unique est imprimée sur l'étiquette au dos du boîtier.
WiFi key: WWWWWWWWWWWWWWWWW
Avant la mise en réseau, notez la clé WiFi du devolo Magic 1 WiFi mini. Cette clé unique de l'appareil (WiFi key) est imprimée sur l'étiquette au dos du boîtier.
Pour établir la connexion entre le devolo Magic 1 WiFi mini et votre ordinateur portable, la tablette ou le smartphone via WiFi, saisissez la clé WiFi de l'adaptateur dans le champ de sécurité réseau.
Pour désactiver le WiFi, appuyez sur le bouton WiFi pendant plus de 3 secondes.
Pour activer à nouveau le WiFi, appuyez brièvement sur le bouton WiFi.
Connector les appareils WiFi via WPS
Si l'appareil est dans l'état de livraison, appuyez brièvement sur le bouton WiFi pour activer la fonction WPS.
Si la connexion WiFi est désactivée et que vous voulez activer la fonction WPS, appuyez deux fois sur le bouton WiFi ; une fois pour activer le WiFi et une deuxième fois pour activer la fonction WPS.
Si la connexion WiFi est activée et que vous voulez transmettre ces réglages à un autre
adaptateur devolo Magic, reportez-vous au chapitre 4.7.5 Config Sync.
WPS est une norme de chiffrement développée par Wi-Fi Alliance. WPS facilite l'ajout de nouveaux périphériques dans un réseau existant. Les informations détaillées à ce sujet sont fournies au chapitre 4.4.7 Wi-Fi Protected Setup (WPS).
2.3.3 Lire le témoin de contrôle WiFi
Le témoin de contrôle WiFi (DEL) intégré indique l'état du devolo Magic 1 WiFi mini par clignotement ou allumage
| DEL WiFi | Comportement | Signification | Voyant d'état DEL (interface web*) | |
| 1 | DEL blanche | Clignote à intervalles de 0,1 seconde allumé / 5 secondes éteint | L'adaptateur devolo Magic est en mode WPS pour intégrer les appareils WiFi par WPS. | Non verrouillable |
| 2 | DEL blanche | Allumé en permanence | Le WiFi est allumé et actif. | Verrouillable |
| DEL blanche | Inactif | État 1 : La DEL WiFi est éteinte et l'adaptateur devolo magic est toujours prêt à l'emploi. État 2 : La fonction WiFi est désactivée. | Verrouillable |
*Vous trouverez des informations sur l'interface web au chapitre 4 Configuration du réseau.
2.3.4 Bouton de réinitialisation
Le bouton de réinitialisation (petite ouverture à côté de la connecteur réseau) a deux fonctions différentes :
Redémarrage
L'appareil effectue un redémarrage quand vous appuyez sur le bouton de réinitialisation pendant moins de 10 secondes.
Valeurs par défaut usine
Pour supprimer un adaptateur devolo Magic de votre réseau devolo Magic et réinitialiser sa configuration aux valeurs par défaut, appuyez sur le bouton de réinitialisation pendant plus de 10 secondes.
Vous pouvez utiliser un objet pointu (tel qu'un trombone) pour appuyer sur le bouton de réinitialisation.
Nous attirons votre attention sur le fait que tous vos réglages personnalisés seront perdus !
2 Attendez que le voyant DEL clignote en blanc et débranchez ensuite l'adaptateur devolo Magic du réseau électrique.
L'adaptateur devolo Magic a été supprimé avec succès de votre réseau devolo Magic.
2.3.5 Prise réseau
A l'aide de prise au réseau de l'adaptateur devolo Magic, vous pouvez le connecter à des appareils stationnaires comme p. ex. les PC, les consoles de jeu etc. via un câble Ethernet normal.
2.3.6 Antennes WiFi
Les antennes WiFi à l'intérieur du boîtier servent à connecter d'autres périphériques réseau par WiFi.
3 Mise en service
Ce chapitre décrit la mise en service de votre devolo Magic 1 WiFi mini. Nous décrivons le raccordement de l'appareil et vous présentons brièvement le logiciel devolo.
3.1 Contenu du coffret
Avant d'installer votre devolo Magic 1 WiFi mini, vérifiez que tous les composants faisant partie du produit sont bien dans le coffret :
Single Kit:
○ 1 devolo Magic 1 WiFi mini
○ Guide d'installation sur papier
Dépliant papier sur la sécurité
○ déclaration CE simplifiée
ou
- Starter Kit:
○ 1 devolo Magic 1 WiFi mini
○ 1 devolo Magic 1 LAN ^1-1
○ 1 câble Ethernet
○ Guide d'installation sur papier
○ Dépliant papier sur la sécurité
○ déclaration CE simplifiée
ou

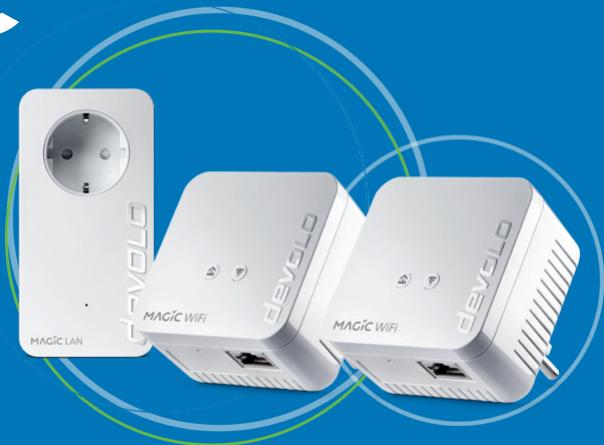

- Kit multiroom:
○ 2 devolo Magic 1 WiFi mini
○ 1 devolo Magic 1 LAN ^1-1
○ 1 câble Ethernet
○ Guide d'installation sur papier
Dépliant papier sur la sécurité
○ déclaration CE simplifiée
devolo se réserve le droit de modifier le contenu du coffret sans préavis.
3.2 Configuration système requise
- Systèmes d'exploitation pris en charge par le logiciel devolo Cockpit :
○ à partir de Win 7 (32 bits/64 bits),
☐ à partir de Ubuntu 13.10 (32 bits/64 bits),
○ à partir de Mac OS X 10.9
Raccordement au réseau
Attention, votre ordinateur ou l'appareil correspondant doit disposer d'une carte réseau ou d'un adaptateur réseau avec interface réseau.
Pour l'établissement d'un réseau devolo Magic, vous avez besoin d'au moins deux adaptateurs devolo Magic.
3.3 Connector le devolo Magic 1 WiFi mini
ATTENTION ! Endommagement de l'appareil par des conditions ambiantes Utiliser l'appareil uniquement dans des locaux secs et fermés
Les chapitres suivants vous montrent comment connecter et intégrer le devolo Magic 1 WiFi mini dans un réseau. La façon exacte de procéder est décrite à l'appui de différents scénarios de réseau possibles.
La plage de tension d'alimentation admise pour le fonctionnement de l'appareil ainsi que la puissance consommée figurent sur la plaque signalétique au dos du boîtier. D'autres caractéristiques techniques du produit sont disponibles dans la gamme Produits à l'adresse www.devolo.com.
3.3.1 Starter Kit – établissement automatique d'un nouveau devolo Magic réseau CPL
1 Reliez un devolo Magic 1 LAN ^1-1 au port réseau de votre appareil d'accès Internet (par ex. votre routeur Internet).
2 Reliez le devolo devolo Magic 1 WiFi mini au port réseau de votre ordinateur par exemple ou d'un autre appareil réseau au moyen d'un câble Ethernet.
PRUDENCE ! Risque de trébuchement Veiller à ce que le câble Ethernet ne soit pas un obstacle et à ce que la prise de courant et les appareils réseau connectés soient facilement accessibles
3 Branchez les deux adaptateurs devolo Magic dans des prises de courant murales libres dans les 3 minutes qui suivent. Dès que les voyants DEL des deux adaptateurs clignotent en blanc à intervalles réguliers de 0,5 seconde, ils sont opérationnels et tentent automatiquement d'établir une connexion cryptée entre eux (voir le chapitre 2.3.1 Lire le témoin de contrôle CPL).
Lorsque les voyants DEL des deux adaptateurs devolo Magic sont allumées en blanc, votre réseau devolo Magic est configuré et protégé contre tout accès non autorisé.
3.3.2 Extension – ajouter un autre devolo Magic 1 WiFi mini dans un réseau CPL existant
Avant de pouvoir utiliser le nouveau devolo Magic 1 WiFi mini dans votre réseau devolo Magic, vous devez d'abord le connecter à vos autres adaptateurs devolo Magic existants pour créer un réseau. Cette intégration se fait à travers l'utilisation d'un mot de passe commun.
1 Reliez le devolo devolo Magic 1 WiFi mini au port réseau de votre ordinateur par exemple ou d'un autre appareil réseau au moyen d'un câble Ethernet.
2 Branchez le devolo Magic 1 WiFi mini dans une prise murale libre. Dès que le voyant DEL clignote en blanc à intervalles réguliers de 0,5 seconde, l'adaptateur est opérationnel mais n'est pas encore intégré dans un réseau devolo Magic (voir le chapitre 2.3.1 Lire le témoin de contrôle CPL).
3 Appuyez dans les 3 minutes qui suivent pendant env. 1 seconde sur le bouton CPL d'un adaptateur devolo Magic de votre réseau existant devolo Magic.
Le nouvel adaptateur devolo Magic 1 WiFi mini est en mode d'appariement automatique et il ne faut donc appuyer sur aucun bouton.
Lorsque les voyants DEL des deux adaptateurs devolo Magic sont allumés en blanc, le nouvel adaptateur a été intégré avec succès dans votre réseau devolo Magic existant.
Il n'est possible d'ajouter qu'un seul nouvel adaptateur par procédure d'appariement.
3.3.3 Modifier le mot de passe réseau
Un mot de passe de réseau peut, en outre, être modifié
- par l'intermédiaire de l'interface web de l'adaptateur devolo Magic (voir le chapitre 4.5 CPL)
ou
par l'intermédiaire de devolo Cockpit ou de devolo Home Network App. Pour plus d'informations à ce sujet, veuillez consulter le chapitre suivant.
3.3.4 Configurer un réseau WiFi avec le devolo Magic 1 WiFi mini
Pour établir la connexion WiFi avec votre ordinateur portable, votre tablette ou votre smartphone, entrez la clé WiFi notée auparavant comme clé de sécurité réseau.
3.3.5 Intégrer le devolo Magic 1 WiFi mini dans un réseau WiFi existant
Pour que le devolo Magic 1 WiFi mini ait la même configuration WiFi que votre routeur WiFi, vous pouvez récupérer les données de connexion WiFi à l'aide de la fonction WiFi Clone. Celle-ci peut être activée de plusieurs manières :
Activer WiFi Clone :
- Activer WiFi Clone par pression de bouton : appuyez d'abord sur le bouton CPL sur l'avant du devolo Magic 1 WiFi mini et ensuite sur le bouton WPS du routeur WiFi dont vous voulez récupérer les données de connexion.
ou
- Activer WiFi Clone via l'interface Web. Les informations détaillées sur cette fonction sont fournies dans le chapitre 4.4.7 Wi-Fi Protected Setup (WPS).
Vous trouverez des informations sur l'interface web au chapitre 4 Configuration du réseau.
3.4 Installer les logiciels devolo
Installer les logiciels devolo Cockpit
devolo Cockpit détecte tous les adaptateurs devolo Magic à portée dans votre réseau devolo Magic, affiche les informations sur ces appareils et crypte votre réseau devolo Magic de manière individuelle. Le logiciel vous permet d'accéder à l'interface web intégrée.
Systèmes d'exploitation pris en charge par le logiciel devolo Cockpit (à partir de la version 5.0) :
- à partir de Win 7 (32 bits/64 bits),
- à partir de Ubuntu 13.10 (32 bits/64 bits),
- à partir de Mac OS X 10.9
Vous trouverez le manuel produit, le logiciel et de plus amples informations sur devolo Cockpit sur Internet à l'adresse. www.devolo.com/cockpit.
Télécharger devolo Home Network App
devolo Home Network App est l'application gratuite de devolo servant aussi à contrôler et configurer les connexions WiFi, Magic et Ethernet de
l'adaptateur devolo Magic avec un smartphone ou une tablette. Le smartphone ou la tablette se connecte alors à l'adaptateur devolo Magic du réseau à domicile via WiFi.
Téléchargez devolo Home Network App sur votre smartphone ou votre tablette à partir du magasin en ligne.
2 L'appli devolo Home Network App est enregistrée comme d'habitude dans la liste des applications de votre smartphone ou de votre tablette. Vous accédez au menu de démarrage en appuyant sur l'icône devolo Home Network App.
Vous trouverez de plus amples informations sur devolo Home Network App sur Internet à l'adresse www.devolo.com/devolo-app.
3.5 Supprimer devolo Magic d'un réseau CPL
Pour supprimer un adaptateur devolo Magic de votre réseau et réinitialiser sa configuration aux valeurs par défaut, appuyez sur le bouton de réinitialisation pendant plus de 10 secondes. Attendez que le voyant DEL clignote en blanc et débranchez ensuite l'adaptateur du réseau électrique.
Nous attirons votre attention sur le fait que tous vos réglages personnalisés seront perdus !
Pour l'intégrer ensuite dans un autre réseau, procédez comme décrit au chapitre 3.3.2 Extension – ajouter un autre devolo Magic 1 WiFi mini dans un réseau CPL existant.
4 Configuration du réseau
Le devolo Magic 1 WiFi mini possède une interface web intégrée pouvant être affichée avec un navigateur Web courant. Cette interface permet de régler tous les paramètres d'exploitation de l'adaptateur.
4.1 Afficher l'interface web intégrée
Vous accédez à l'interface web en ligne intégrée du devolo Magic 1 WiFi mini de plusieurs manières :
- à l'aide devolo Home Network App de votre smartphone ou de votre tablette, vous accédez à l'interface web de l'appareil en tapant dans la
page d'aperçu général de devolo Home Network App sur la roue dentée/flèche.
Pour la description détaillée de devolo Home Network App, consultez le chapitre 3.4 Installer les logiciels devolo.
ou
- à l'aide du logiciel Cockpit en sélectionnant Démarrer → Tous les programmes → devolo
→ devolo Cockpit pour accéder à l'interface web de l'appareil en cliquant avec le pointeur de souris sur l'onglet correspondant du devolo Magic 1 WiFi mini. Le logiciel recherche l'adresse IP actuelle et commence la configuration dans l'explorateur Web.
Par défaut, vous accédez directement à l'interface web. Si vous avez défini un mot de passe de connexion au moyen de l'option Système → Gestion, vous devez l'entrer auparavant. Pour les détails, lisez le chapitre 4.7 Système.
4.2 Généralités
Toutes les fonctions de menu sont décrites dans la fenêtre correspondante du menu et dans le chapitre correspondant du manuel. L'ordre de la description dans le manuel suit l'arborescence des menus. Les figures de l'interface utilisateur de l'appareil sont à titre d'exemple.
Se connecter
L'interface de configuration n'est pas protégée par un mot de passe. Pour éviter que des tiers accèdent à l'appareil, créez un mot de passe lorsque vous vous connectez pour la première fois.
Pour vous connecter, entrez votre mot de passe et cliquez sur Connecter.
Veuillez vous connecter avec votre mot de passe !
Mot de passe :
Mot de passe
Connector
Se déconnecter
Pour quitter l'interface de configuration, cli- quez sur Déconnexion.
Sélectionner la langue
Sélectionnez la langue voulue dans la liste déroulante des langues.
Les menus principaux de l'interface de configuration et les sous-menus apparaissent sur le côté gau-
che. Cliquez sur un sous-menu pour y accéder directement.
i Vue d'ensemble
WiFi
CPL
LAN
Système
Aperçu général
Effectuer une modification
Dès que vous procédez à une modification, deux symboles s'affichent sur la page de menu correspondante :
- Symbole de disquette : vos paramètres sont enregistrés.
- Symbole X: l'opération est annulée. Vos paramètres ne sont pas enregistrés.
Données obligatoires
Les champs avec un bord rouge sont des champs obligatoires qui doivent nécessairement être renseignés pour pouvoir continuer.
Texte d'aide dans les champs non renseignés
Les champs non renseignés contiennent un texte d'aide grisé décrivant le contenu demandé. Ce texte disparaît dès que vous positionnez le curseur dans le champ et appuyez sur une touche.
Réglages par défaut
Certains champs contiennent une valeur par défaut qui a été choisie de manière à assurer la compatibilité maximale et donc la simplicité d'utilisation. Les valeurs par défaut dans les menus de sélection (listes déroulantes) sont mises en évidence par le signe *.
Les valeurs par défaut peuvent bien sûr être remplacées par vos valeurs personnalisées.
Réglages recommandés
Quelques champs contiennent des réglages recommandés.
Les réglages recommandés peuvent bien sûr être remplacés par des valeurs personnalisées.
Tableaux
Vous pouvez effectuer des modifications au sein d'un tableau en cliquant sur la ligne voulue du tableau de Plantificateur et Contrôle parental. En mode de gestion, la ligne à modifier est affichée sur fond bleu.
Erreurs de saisie
Les erreurs de saisie sont signalées par un cadre rouge autour du champ concerné ou par un message d'erreur.
Boutons
Cliquez sur le symbole de disquette pour sauve-garder les modifications effectuées dans une page de l'interface de configuration.
Pour quitter une page de l'interface de configuration, cliquez sur le symbole X ou utilisez le chemin de menu au-dessus des boutons.
Pour effacer le contenu d'un champ, cliquez sur le symbole de la corbeille.
Pour rafraîchir une liste, cliquez sur le symbole de la flèche.
4.3 Aperçu général
La zone Aperçu général permet de consulter l'état du devolo Magic 1 WiFi mini ainsi que celui des appareils LAN, PLC et WiFi connectés.
Système
Vous voyez ici les informations d'état de l'appareil.
Système
Informations
Nom: devolo-033
N° de série : 1805233820010033
Version du 5.3.1 (2019-08-15)
microprogramme :
WiFi
Vous voyez ici les informations d'état du réseau sans fil p. ex. les canaux de fréquence utilisés, les SSID utilisés et les appareils WiFi connectés.
WiFi
2.4 GHz
| Canal actuel : | 6 (auto) |
| SSID activés : | MiniMaus |
| Appareils WiFi connectés : | 3 |
Powerline
Vous voyez ici les informations d'état sur le réseau devolo Magic ainsi que les appareils connectés.
CPL
Périphérique local
Cryptage : Sécurisé
Réseau
Appareils connectés : 4
LAN
Vous voyez ici les informations d'état du réseau filaire incluant le protocole, le débit des connecteur Ethernet, etc.
LAN
Ethernet
Port 1: 100 Mbits/s
IPv4
Protocole : DHCP
Adresse : 192.168.46.232
Masque de sous- 255.255.255.0
réseau :
Passerelle standard : 192.168.46.1
Serveur DNS : 172.25.1.12
4.4 WiFi
La zone WiFi sert à effectuer les réglages du réseau sans fil.
WiFi / État
11
Appareils WiFi
C
| État | Adresse MAC | Fabricant | Bande de fréquence | Nom du réseau | Vitesse de transmission (Mbits/s) | Taux de réception (Mbits/s) | Depuis ▲ |
| F4:60:E2:FC:33:F4 | Xiaomi Communica... | 2.4 GHz | Mini(Maus) | 142 | 69 | 0 jours, 00:06:28 |
Réseau WiFi
| Actif | Nom du réseau | Cryptage | Bande de fréquence | Canal actuel | Appareils connectés |
| Mini(Maus) | WPA3/WPA2 Personal | 2,4 GHz | 1 (auto) | 1 | |
| devolo-guest-027 | WPA2 Personal | 2,4 GHz | 1 (auto) | 0 |
État WiFi
4.4.1 État
Vous voyez ici l'état actuel de la configuration du réseau WiFi. Vous pouvez consulter les stations WiFi connectées et avec leurs caractéristiques telles que l'adresse MAC, la bande fréquentielle sélectionnée, le SSID, le débit en réception et en émission, et la durée de connexion.
4.4.2 Réseaux WiFi
Vous procédez ici à tous les réglages nécessaires pour votre réseau WiFi.
Mode réseau WiFi :
actif inactif
2,4 GHz
Réseaux WiFi
Mode réseau WiFi
Dans le champ Mode réseau Wi-Fi, vous déterminez votre réglage favori en cliquant sur le champ respectif :
Mode réseau WiFi :
actif inactif
- actif – seule la bande de fréquences 2,4 GHz est utilisée
- inactif – si vous le souhaitez, vous pouvez désactiver complètement la partie WiFi de votre devolo Magic 1 WiFi mini.
Notez que la connexion sans fil avec le devolo Magic 1 WiFi mini sera coupée dès que vous enregistrez ce réglage. Dans ce cas, configurez l'appareil via Ethernet.
Nom du réseau
Le nom du réseau (SSID) détermine le nom de votre réseau sans fil. Vous pouvez voir ce nom quand vous établissez la connexion avec un réseau sans fil et ainsi identifier le réseau WiFi correct.
Canal
Dans la gamme de fréquences de 2,4 GHz 13 canaux sont disponibles. Les canaux recommandés pour l'Europe sont les canaux 1, 6 et 11. Les plages de fréquence de ces canaux ne se chevauchent pas et ne provoquent pas de problèmes de connexion.
Par défaut, le champ Canal est réglé sur Automatique. Dans cette configuration, le devolo Magic 1 WiFi mini effectue la sélection du canal régulièrement et automatiquement. En d'autres termes, si la dernière station connectée se déconnecte, un canal approprié est recherché immédiatement. Si aucune station n'est connectée, l'appareil sélectionne le canal automatiquement toutes les 15 minutes.
Canaux
Dans le champ Canal, vous pouvez sélectionner manuellement un canal 2,4 GHz. Si vous n'êtes pas sûr des canaux radio des appareils radio qui se trouvent à proximité, sélectionnez l'option Automatique.
Masquer le SSID
Le SSID est le nom de votre réseau sans fil. Vous pouvez voir ce nom quand vous établissez la connexion avec un réseau sans fil et donc identifier le sous-réseau voulu.
Si l'option Masquer le SSID est désactivée, le nom de votre réseau est visible. Lorsque cette case est désactivée, le SSID est masqué et les participants au réseau doivent le connaître et l'entrer manuellement pour pouvoir établir la liaison.
Certain postes WiFi ont des difficultés à établir une liaison avec des réseaux sans fil invisibles. Si l'établissement de la liaison est problématique si le SSID est caché, essayez en premier de vous connecter quand le SSID est visible, et cachez-le seulement après.
Sécurité
La méthode de chiffrement utilisé pour sécuriser les transmissions de données dans votre réseau sans fil est WPA3-Personal (Wi-Fi Protected Access). Cette méthode permet d'utiliser une clé personnalisée comprenant des lettres, des chiffres et les caractères spéciaux affichables avec une longueur maximale de 63 signes. Tapez cette clé directement dans le champ Cryptage.
4.4.3 Réseau Invité
Si vous proposez à vos amis ou proches de passage chez vous d'utiliser l'accès Internet mais ne voulez pas leur communiquer le mot de passe de votre réseau sans fil, vous avez la possibilité de créer un accès invité fonctionnant parallèlement à l'accès Internet principal et possédant ses propres SSID, contingent de temps et mot de passe Wi-Fi. Vos amis pourront surfer sur Internet, mais ne pourront pas accéder au réseau local.
WiFi / Réseau invités
Configuration
Activer
Le réseau d'invités autorise simplement l'accès à Internet.
Nom du réseau :
devolo-guest-027
Cryptage :
aucun
WPA/WPA2
WPA2
WPA3/WPA2
WPA3
......
Un code est requis : de 8 à 63 caractères (passphrase) ou 64 caractères (pre-shared key) !
Le code QR vous permet de configurer facilement le réseau d'invités pour les appareils mobiles (p. ex.: smartphone ou tablette). Lors du balayage du code, les paramètres de cryptage du réseau d'invités sont automatiquement transmis à l'appareil mobile respectif.
Déconnexion automatique
Activer
Désactiver le réseau invité dans 2 heures
Sélectionnez une période. Après expiration, le réseau invité est automatiquement désactivé.
Période sélectionnée:
2 h
▼
Réseau invité WiFi
Pour configurer un accès Invité, activez l'option Activer.
Vous pouvez également activer et désactiver l'accès Invité dans devolo Home Network App au moyen du bouton Accès Invité.
Nom du réseau
Dans le champ Nom du réseau, définissez le nom du réseau d'invité.
Cryptage
Il est recommandé de crypter l'accès Invité pour éviter qu'un autre utilisateur à portée du point d'accès WiFi s'introduise dans votre réseau et utilise votre accès Internet. Le mécanisme de sécurité disponible est WPA/WPA2/WPA3 (Wi-Fi Protected Access).
Cette méthode permet d'utiliser une clé personnalisée comprenant des lettres et des chiffres avec une longueur maximale de 63 signes. Cette clé peut être saisie directement avec le clavier.
Entrez le nombre requis de lettres et de chiffres dans le champ Cryptage.
Code QR
Le code QR vous permet de configurer facilement la connexion au réseau Invité pour les appareils mobiles. En scannant le code, les paramètres de cryptage du réseau Invité sont automatiquement transmis à l'appareil mobile respectif. Le code QR est seulement visible quand le réseau invité est activé.
4.4.4 Mesh (réseau maillé)
Mesh (réseau maillé)
Tous les adaptateurs WiFi de la série devolo Magic offrent le Mesh WiFi et ainsi des fonctions WiFi entièrement nouvelles et améliorées :
Le Fast Roaming (IEEE 802.11r) permet d'accélérer l'enregistrement d'un terminal WiFi, comme p. ex. un smartphone ou une tablette, lors du passage à un autre point d'accès WiFi. C'est particulièrement important quand les utilisateurs se déplacent avec leurs appareils mobiles dans la maison.
La fonction Fast Roaming n'est pas compatible avec toutes les terminaux WiFi. S'il y a des problèmes de connexion de vos appareils, désactivez la fonction.
Dans l'état de livraison du devolo Magic 1 WiFi mini Fast Roaming est désactivée par défaut.
- Avec la nouvelle fonction Airtime Fairness, les clients WiFi rapides sont privilégiés. Les appareils anciens, qui ont besoin par exemple de
beaucoup de temps pour un téléchargement, ne freinent plus le WiFi.
Pour activer les fonctions Mesh, activez l'option Activer.
A l'état par défaut du devolo Magic 1 WiFi mini, la fonction Mesh est activée.
WiFi Mesh
Mesh functionality optimise votre réseau WiFi et le rend mieux utilisable pour les appareils WiFi mobiles. Le roaming élimine le problème avec des appareils WiFi fixes. Band Steering et Dynamic Frequency Selection permettent un accès WiFi sans problème pour de nombreux appareils WiFi. Airtime Fairness optimise la largeur de bande dans les réseaux avec de nombreux appareils WiFi.
Activer
Fonctions
IEEE 802.11r (aussi appelé "Fast Roaming") accélère la connexion d'un appareil WiFi à ce point d'accès WiFi. Condition préalable: L'appareil était déjà connecté à un autre point d'accès WiFi avec la fonction 802.11r activée, nom de réseau identique (SSID) et cryptage identique. 802.11r n'est malheureusement pas compatible avec tous les appareils WiFi. Si vous rencontrez des problèmes avec l'un de vos appareils, veuillez désactiver cette option.
IEEE 802.11r
Mesh WiFi
WiFi Clone
WiFi Clone permet de transmettre facilement les données de configuration WiFi d'un point d'accès WiFi (p. ex. votre routeur WiFi) existant à tous les points d'accès WiFi (Single SSID). Pour effectuer le transfert, sélectionnez l'option Démarrer la configuration et appuyez ensuite sur la touche WPS de l'appareil dont vous voulez récupérer les données de connexion WiFi (SSID et mot de passe WiFi).
WiFi Clone
WiFi Clone vous permet de reprendre automatiquement les données d'accès WiFi (nom de réseau et mot de passe WiFi) d'un autre point d'accès WiFi pour cet appareil. À cet effet, démarrez l'opération de configuration et appuyez ensuite sur le bouton WPS de l'appareil dont les données de connexion WiFi (SSID et mot de passe WiFi) doivent être reprises.
Démarrer la configuration
WiFi Clone
4.4.5 Planificateur WiFi
Dans la zone Planificateur WiFi, déterminez quand et si votre réseau sans fil doit être activé ou désactivé.
Paramètres
Planificateur WiFi
√ Activer
Déconnexion automatique
√ Activer
Si la fonction "Déconnexion automatique" est activée, le réseau sans fil n'est désactivé qu'au moment où la dernière station se déconnecte du point d'accès.
Veuillez noter que de nombreux smartphones/tablettes maintiennent en permanence leur connexion WiFi !
Vue d'ensemble
bar
| Region | WiFi activé | WiFi désactivé | |---|---|---| | Lundi | 18 | 0 | | Mardi | 18 | 0 | | Mercredi | 18 | 0 | | Jeudi | 18 | 0 | | Vendredi | 18 | 0 | | Samedi | 18 | 0 | | Dimanche | 0 | 0 |Configuration
Vous pouvez définir ici les intervalles de temps où votre WiFi doit être activé.
| Plage | de | Jusqu'à |
| Lun-Ven | 18:30 | 24:00 |
Planificateur WiFi
Activer le planificateur WiFi
Pour pouvoir utiliser le planificateur horaire, activer l'option Activer.
Configuration
Pour chaque jour de semaine, vous avez la possibilité de définir plusieurs périodes pendant lesquelles le réseau sans fil est actif. Le planificateur horaire active ou désactive le réseau sans fil automatiquement.
Déconnexion automatique
Si vous activez l'option Déconnexion automatique, le réseau sans fil n'est désactivé qu'au moment où la dernière station se déconnecte.
L'activation et la désactivation manuelles sur l'appareil (par bouton) ont toujours la priorité sur la programmation horaire automatique. La
programmation horaire telle qu'elle est réglée est de nouveau valable automatiquement lors de la période suivante définie.
4.4.6 Contrôle parental
Cette fonction vous permet de limiter le temps d'utilisation de l'accès WiFi de certains appareils. Pour protéger vos enfants contre l'utilisation excessive d'Internet, cette fonction vous donne la possibilité de préciser le nombre d'heures par jour pendant lesquelles ils peuvent utiliser le WiFi. L'utilisation du contrôle parental requiert au préalable la synchronisation avec un serveur de temps (Système → Gestion → dans le champ Serveur des temps (NTP)) du devolo Magic 1 WiFi mini doit être activé et une connexion Internet active est requise.
Le serveur de temps pool.ntp.org est actif par défaut. Pour de plus amples informations, veuillez lire le chapitre 4.7.2 Gestion.
Si vous voulez paramétrer une période (durée d'utilisation en heures) ou un contingent de temps (activé de ... à), cochez l'option Activer. Entrez maintenant les adresses MAC des appareils pour lesquels vous voulez paramétrer le contrôle parental.
Sous Sorte, déterminez soit une période (limite de temps) soit un contingent de temps durant lesquels le contrôle parental doit être actif. Sous Sélectionner l'intervalle, sélectionnez la tranche de temps souhaitée.
Paramétrer une période
Sous période, on peut sélectionner la limite de temps.
Confirmez vos paramètres en cliquant sur le symbole de disquette.
Paramétrer un contingent de temps
Sous Contingent de temps, on peut sélectionner le laps de temps souhaité. Une fois l'intervalle saisi, entrez l'heure de départ et l'heure de fin souhaitées en heures et minutes.
Confirmez vos paramètres en cliquant sur le symbole de disquette.
Si vous voulez supprimer une période (limite de temps) ou un contingent de temps de la liste, cliquez sur/effleurez le symbole de corbeille.
4.4.7 Wi-Fi Protected Setup (WPS)
Wi-Fi Protected Setup (WPS) est une norme de cryptage développée par Wi-Fi Alliance pour configurer un réseau sans fil sécurisé plus rapidement et plus simplement. La clé de sécurité de chaque périphérique WiFi est communiquée automatiquement et durablement aux autres stations WiFi du réseau sans fil.
Activer le cryptage WPS
Pour pouvoir utiliser le cryptage WPS, activez l'option Activer.
WiFi / WPS
WiFi Protected Setup (WPS) - configuration
Activer
Nom du réseau :
devolo-050
Mode WPS : Bouton de commande WPS
Start
Ajouter un appareil au réseau WiFi avec le bouton de commande WPS.
Appuyez maintenant sur le bouton WiFi de l'appareil que vous désirez ajouter à votre réseau WiFi.
PIN WPS
Enter WPS PIN
Start
A l'aide du code PIN, ajouter l'appareil au réseau WiFi Veuillez entrer le code PIN de l'appareil qui doit être ajouté au réseau WiFi.
120 s
Le PIN WPS est actif...
WPS
Le devolo Magic 1 WiFi mini propose deux variantes différentes pour transmettre ces clés de sécurité :
WPS à l'aide du bouton de commande WPS
1 Démarrez la procédure de cryptage du devolo Magic 1 WiFi mini
○ appuyer soit sur le bouton WiFi sur le côté avant de l'appareil ou
○ sur l'interface utilisateur sous WiFi → Bouton de commande WPS sur le bouton correspondant Start.
2 Appuyez ensuite sur la touche WPS de l'appareil WiFi à ajouter, ou activez le mécanisme WPS dans les paramètres WiFi de l'appareil WiFi. Les périphériques se communiquent maintenant leurs clés de sécurité et établissent une liaison WiFi sécurisée. La DEL WiFi sur le côté avant indique le processus de synchronisation en clignotant.
WPS à l'aide d'un code PIN
Pour connecter de façon sûre des appareils WiFi dans votre réseau sans fil à l'aide d'une variante de code PIN, entrez sur l'interface Web sous WiFi → WPS → PIN WPS, le code PIN WPS généré par votre smartphone ou tablette Android et lancez le pro-
cessus de cryptage en appuyant sur le bouton Start correspondant.
L'application de la méthode WPS implique que la norme de cryptage WPA/WPA2/WPA3 est active. Veillez aux paramétrages automatiques suivants :
si auparavant, sous WiFi → Réseaux WiFi l'option aucun est sélectionnée, WPA2 est automatiquement activé. Le nouveau mot de passe généré est affiché sous WiFi → Réseaux WiFi dans le champ Cryptage.
si dans le menu WiFi → Réseaux WiFi l'option WPA/WPA2/WPA3 est sélectionnée, ce réglage est conservé avec le mot de passe attribué auparavant.
4.4.8 Réseaux voisins
Dans la zone Réseaux voisins les réseaux sans fil dans votre environnement sont affichés.
| Nom du réseau | Canal | Qualité du signal (%) |
| devolo-183 | 100 | 94 |
| DVT-3490-5 | 124 | 94 |
| DVT-3490-5 | 104 | 94 |
| devilo5 | 44 | 94 |
| devolo-183 | 11 | 94 |
| ASUS_7437b8fde68 | 48 | 94 |
| Fuer_Mira | 104 | 94 |
| DVT-3490-5 | 6 | 94 |
| DVT-3490-2 | 1 | 94 |
| NETGEAR-5G | 44 | 94 |
Réseaux voisins
4.5 CPL
Dans la zone CPL, vous procédez à tous les réglages pour votre réseau CPL.
CPL
|||
Réseau CPL
Pour établir un réseau CPL, tous les adaptateurs doivent avoir un mot de passe commun pour le cryptage.
Cela se fait automatiquement quand vous démarrez un processus d'appairage en appuyant sur la touche Powerline sur plusieurs appareils l'un après l'autre. Le mot de passe généré automatiquement pour le premier appareil, est attribué à tous les autres appareils.
A la place du bouton de l'appareil, vous pouvez aussi appuyer sur la touche suivante.
Lancer l'établissement de la connexion PLC
Si vous appuyez sur la touche suivante, le mot de passe actuel est à nouveau effacé.
Quitter le réseau CPL
A la place du mot de passe généré automatiquement, vous pouvez aussi attribuer un mot de passe individuel de votre choix. Vous devez l'attribuer séparément à chacun de vos adaptateurs qui doivent faire partie du réseau CPL.
Mot de passe CPL :
Nom de domaine CPL :
WbUD330NQmaBuXN0VPzZFnZWJ9UFpJHn
Mode de compatibilité
Sélectionnez le mode compatibilité. C'est un mode spécial qui permet d'éliminer certains problèmes de connexion rares dus à des interférences avec d'autres techniques, par exemple VDSL.
VDSL 17a (par défaut)
Aperçu CPL
Appariement – établir la connexion CPL
Pour ajouter un nouveau devolo Magic 1 WiFi mini dans votre réseau devolo Magic existant, vous devez d'abord le connecter aux autres adaptateurs devolo Magic pour créer un réseau. Cette intégration se fait à travers l'utilisation d'un mot de passe commun. Celui-ci peut être attribué de différentes manières :
par l'intermédiaire de devolo Cockpit ou de devolo Home Network App (voir le chapitre 3.4 Installer les logiciels devolo),
- uniquement par l'intermédiaire du bouton PLC (voir les chapitres 2.3 Appariement – établir la connexion CPL et 3.3 Connecter le devolo Magic 1 WiFi mini)
ou par l'intermédiaire de l'interface web, dans le menu CPL ; comme décrit ci-après :
Appariement – par touche et bouton
Commencez par appuyer sur le bouton CPL d'un adaptateur devolo Magic de votre réseau existant.
2 Démarrez ensuite la procédure d'appariement en cliquant sur Lancer l'établissement de la connexion CPL. Cela peut prendre un certain temps.
Dès que le nouvel adaptateur devolo Magic est intégré dans votre réseau existant, il apparaît dans la liste des connexions disponibles et actives (voir le chapitre 4.5 CPL).
Appariement – par mot de passe individuel
Vous pouvez aussi attribuer un mot de passe CPL individuel de votre choix à votre réseau. Entrez ce mot de passe pour chaque adaptateur devolo Magic dans le champ Mot de passe CPL et confirmez vos paramètres en cliquant sur le symbole de disquette.
Attention, le mot de passe individuel n'est pas automatiquement attribué à l'intégralité du réseau CPL et vous devez l'attribuer séparément à chacun de vos adaptateurs devolo Magic.
Désappariement – supprimer un adaptateur d'un réseau
Pour supprimer un adaptateur devolo Magic de votre réseau devolo Magic, cliquez sur Quitter le réseau CPL.
2 Attendez que le voyant DEL clignote en blanc et débranchez ensuite l'adaptateur devolo Magic du réseau électrique.
Mode de compatibilité
En cas d'utilisation d'une connexion VDSL, la performance de la connexion haut débit peut être altérée. Sélectionnez les paramètres suivants pour pallier les effets négatifs éventuels.
Profil de transmission de signal :
Full power
VDSL 17a
VDSL 35b
Contactez votre fournisseur Internet pour savoir quel profil de transmission de signal est idéal pour votre connexion Internet.
Le mode de fonctionnement SISO et le profil de transmission de signal VDSL 17a sont paramétrés par défaut.
Connexions
Le tableau présente tous les adaptateurs devolo Magic disponibles et connectés de votre réseau avec les détails suivants :
ID appareil : ID appareil (numéro) de l'adaptateur devolo Magic respectif dans le réseau devolo Magic
Adresse MAC: adresse MAC de l'adaptateur devolo Magic-respectif
Émmission (Mbits/s) : débit de transmission des données
Réception (Mbits/s): débit de réception des données
4.6 LAN
La zone LAN vous permet de régler les paramètres réseau.
| LAN | |
| Ethernet | |
| Port 1: | 100 Mbits/s |
| IPv4 | |
| Protocole : | DHCP |
| Adresse : | 172.25.201.15 |
| Masque de sous-réseau : | 255.255.0.0 |
| Passerelle standard : | 172.25.5.1 |
| Serveur DNS : | 172.25.1.12 |
| IPv6 | |
| Protocole : | DHCPV6 |
| Adresse/sous-réseau : | |
| 2a00:fe0:313:25:32d3:2dff:fea9:80c1/64 | |
État LAN
4.6.1 État
Vous voyez ici l'état LAN actuel de l'adaptateur devolo Magic. Dans la zone Ethernet, les appareils réseau (p. ex. PC, NAS etc.) raccordés aux raccordements réseau Port 1 sont affichés.
IPv4/IPv6
Selon la façon dont le devolo Magic 1 WiFi mini est connecté à Internet (IPv4 ou IPv6), les informations réseau actuelles comme l'adresse, le masque de sous-réseau, la passerelle standard et le Serveur DNS sont affichés.
4.6.2 Configuration IPv4/IPv6
Dans les valeurs par défaut, seule l'option Obtenir la configuration réseau d'un serveur DHCP pour IPv4 est activée ce qui signifie que l'adresse IPv4 est automatiquement récupérée depuis un serveur DHCP. Les données réseau attribuées actuellement sont visibles (en gris).
S'il existe déjà un serveur DHCP pour l'attribution d'adresses IP dans le réseau (votre routeur Internet par. ex.), vous devez laisser activée l'option Obtenir la configuration réseau d'un serveur DHCP pour IPv4 afin que le devolo Magic 1 WiFi mini obtienne automatiquement une adresse.
Si vous souhaitez attribuer une adresse IP statique, entrez les données correspondantes dans les champs Adresse, Masque de sous-réseau, Passerelle standard et Serveur DNS.
Confirmez vos paramètres en cliquant sur le symbole de disquette.
Redémarrez ensuite l'adaptateur devolo Magic (voir le chapitre 4.7.3 Configuration) pour appliquer vos modifications.
Configuration IPv6
Si vous souhaitez une attribution automatique de l'adresse IP et s'il existe déjà un serveur DHCP pour l'attribution d'adresses IP dans le réseau (par ex. votre routeur Internet), activez l'option Obtenir la configuration réseau d'un serveur DHCP afin que le devolo Magic 1 WiFi mini obtienne automatiquement l'adresse de ce dernier.
Si vous souhaitez attribuer une adresse IP statique, entrez les données correspondantes dans les champs Adresse, Masque de sous-réseau, Passerelle standard et Serveur DNS.
Confirmez vos paramètres en cliquant sur le symbole de disquette.
4.7 Système
La zone Système vous permet d'effectuer des réglages de sécurité, ainsi que d'autres fonctions de l'adaptateur devolo Magic.
Système / État
Date et heure
| Date actuelle et heure : | 30.08.2019 10:14 |
| Fuseau horaire : | Europe/Berlin |
| Serveur de temps 1: | europe.pool.ntp.org |
Adresses MAC
| Powerline: | 30:D3:2D:A9:80:C0 |
| Ethernet: | 30:D3:2D:A9:80:C1 |
DEL
| DEL WiFi: | Activé |
| DEL Powerline: | Activé |
Bouton de commande
| Bouton PLC: | Activé |
| Bouton WiFi: | Activé |
État système
4.7.1 État
On peut consulter ici les informations les plus importantes sur l'adaptateur devolo Magic à savoir la date actuelle et l'heure, le fuseau horaire, l'adresse MAC, l'état des DEL WiFi et CPL ainsi que des deux boutons de commande (bouton CPL, bouton WiFi).
4.7.2 Gestion
On peut entrer des noms personnalisés dans les Informations système dans les champs Nom de l'appareil (Hostname) et Emplacement de l'appareil. Ces deux informations sont particulièrement utiles quand plusieurs adaptateurs devolo Magic sont utilisés dans le réseau et qu'ils doivent être identifiés.
La fonction Modifier le mot de passe d'accès permet de définir un mot de passe de connexion pour l'accès à l'interface Web.
Par défaut, l'interface de configuration du devolo Magic 1 WiFi mini n'est pas protégée par un mot de passe. Nous recommandons d'activer la protection contre les accès abusifs en créant un mot de passe immédiatement après l'installation du devolo Magic 1 WiFi mini.
Pour cela, entrez deux fois le nouveau mot de passe souhaité. L'interface web est à présent protégée contre les accès abusifs par votre mot de passe individuel !
Dans la Gestion de l'énergie, le mode économie d'énergie et le mode mise en veille de devolo Magic 1 WiFi mini peuvent être activés.
Quand l'option Mode économie d'énergie est activée, le devolo Magic 1 WiFi mini passe automatiquement en mode d'économie d'énergie quand un transfert de données réduit via Ethernet est détecté.
Le temps de latence (temps de transmission d'un paquet de données) peut en souffrir si un transfert de données très lent est détecté.
Quand l'option Mode veille est activée, le devolo Magic 1 WiFi mini passe automatiquement au mode veille si aucune connexion Ethernet n'est active, c.-à-d. si aucun appareil réseau en marche (ordinateur p. ex.) n'est connecté à l'interface réseau et que le WiFi est désactivé.
Dans ce mode, il est impossible d'accéder le devolo Magic 1 WiFi mini via le réseau Powerline. Dès que l'appareil réseau (ordinateur p. ex.) connecté à l'interface réseau est à nouveau allumé, votre adaptateur est à nouveau accessible via le réseau électrique.
Le mode économie d'énergie de devolo Magic 1 WiFi mini est désactivé à la livraison.
Le mode veille de devolo Magic 1 WiFi mini est activé à la livraison.
Dans les Paramètres des DEL, on peut désactiver le voyant d'état des DEL WiFi et CPL. Un dysfonctionnement est tout de même signalé par un clignotement correspondant.
Vous trouverez des informations sur le comportement des voyants DEL de l'adaptateur devolo Magic en mode veille au chapitre 2.3.1 Lire le témoin de contrôle CPL et 2.3.3 Lire le témoin de contrôle WiFi.
Vous pouvez désactiver complètement les boutons de commande sur l'adaptateur devolo Magic pour vous protéger contre d'éventuelles modifications. Désactivez tout simplement l'option Activer Bouton CPL et Activer Bouton WiFi.
Les boutons de commande sont à l'état de livraison de l'adaptateur devolo Magic activés par défaut.
Sous Fuseau horaire, on peut sélectionner le fuseau horaire actuel, p. ex. Europe/Berlin. L'option Serveur de temps (NTP) permet de déterminer un serveur de temps. Un serveur de temps est un serveur dans Internet chargé de fournir l'heure exacte. La plupart des serveurs de temps sont réglés sur une horloge radio-pilotée. Sélectionnez le fuseau horaire et le serveur de temps qui règle automatiquement l'adaptateur devolo Magic 1 WiFi mini sur l'heure d'été et l'heure d'hiver.
4.7.3 Configuration
Enregistrer la configuration de l'appareil dans un fichier
Pour enregistrer la configuration active dans un fichier sur votre ordinateur, sélectionner le bouton correspondant dans la zone Système → Configuration → Enregistrer la configuration de l'appareil dans un fichier. Le système commence à télécharger le fichier configuration actuelle de l'appareil.
Restaurer la configuration de l'appareil à partir du fichier
Dans Système → Configuration, un fichier de configuration existant peut être envoyé au devolo Magic 1 WiFi mini et y être activé. Sélectionnez un fichier adéquat avec le bouton Choisir un fichier ... et démarrez le processus en cliquant sur le bouton Restaurer.
Réinitialiser la configuration des appareils
Le menu Système → Configuration → Valeurs par défaut sert à restaurer la configuration par défaut initiale du devolo Magic 1 WiFi mini à l'aide de l'option Réinitialiser.
Tous vos paramètres WiFi et CPL personnels seront alors perdus. Le mot de passe du devolo Magic 1 WiFi mini est également réinitialisé.
Tous les paramètres de configuration actifs peuvent être sauvegardés dans un fichier sur votre ordinateur, et au besoin être chargés dans le devolo Magic 1 WiFi mini pour rétablir une configuration. Ceci vous permet de créer plusieurs configurations pour des environnements réseau différents. Elles serviront à reconfigurer l'appareil très rapidement et de façon conviviale.
Redémarrer l'appareil
Pour redémarrer le devolo Magic 1 WiFi mini, sélectionnez dans Système → Configuration le bouton Redémarrer.
4.7.4 Microprogramme
Microprogramme à jour
Le microprogramme du devolo Magic 1 WiFi mini actuellement installé est affiché ici.
Télécharger le microprogramme à jour
Le microprogramme du devolo Magic 1 WiFi mini contient le logiciel d'exploitation de l'appareil. De temps en temps, devolo met à la disposition des utilisateurs une nouvelle version du firmware téléchargeable à partir de son site Internet. Ces nouvelles versions contiennent par exemple des corrections des fonctions.
Si vous avez téléchargé sur votre ordinateur un fichier de firmware mis à jour pour le devolo Magic 1 WiFi mini, allez dans la zone Système → Microprogramme → Fichier de microprogramme. Cliquez sur Choisir un fichier... et sélectionnez le fichier téléchargé.
2 Confirmez la procédure de mise à jour avec Effectuer la mise à jour. À la fin de la mise à jour, le devolo Magic 1 WiFi mini redémarre automatiquement.
Assurez que la procédure de mise à jour n'est pas interrompue.
Recherche et mise à jour du microprogramme automatiquement
Le devolo Magic 1 WiFi mini peut aussi rechercher automatiquement un microprogramme à jour. Activez à cet effet l'option Rechercher automatiquement les mises à jour.
Le devolo Magic 1 WiFi mini vous informe dès qu'il y a une nouvelle version du microprogramme. L'option est activée par défaut.
Avec l'option Enregistrer automatiquement la mise à jour du microprogramme, le devolo Magic 1 WiFi mini installe automatiquement le microprogramme trouvé auparavant.
Le devolo Magic 1 WiFi mini met automatiquement la mise à jour du microprogramme. L'option est activée par défaut.
4.7.5 Config Sync
Config Sync permet une configuration uniforme des appareils devolo Magic sur l'ensemble du réseau. Les paramètres suivants en font partie :
Réseau WiFi
Réseau Invité
Mesh WiFi
- Paramètres du planificateur horaire et du serveur de temps.
Pour activer Config Sync, activez l'option Activer.
Notez que le WiFi est toujours activé ou désactivé dans l'ensemble du réseau. Terminez donc d'abord Config Sync sur l'appareil que vous voulez configurer ou activer séparément.
5 Annexe
5.1 Caractéristiques techniques
| Sécurité (Cryptage) | 128 Bit AES |
| Port périphérique | 1x RJ45 (prises réseau Ethernet) |
| Consommation | Maximum: 7,7 WNormale: 4,4 WMode veille: 1,0 W |
| Alimentation électrique | interne196-250 V AC50 Hz |
| Température (Stockage/Fonctionnement) | -25°C à 70 °C / 0°C à 40°C |
| Dimensions (en mm, sans prise) | 68 x 68 x 41 (HxWxD) |
| Conditions ambiantes | 10-90% Humidité de l'air, sans condensation |
| Homologations | CE |
5.2 Optimisation de la largeur de bande
Pour améliorer les performances de transfert dans le réseau, nous recommandons d'observer les règles suivantes :
- Branchez le devolo Magic 1 WiFi mini directement dans une prise murale. Évitez d'utiliser des bloc multiprises. Les signaux PLC passent mal dans les multiprises. - S'il y a plusieurs prises dans le mur directement à côté à l'autre, ils se comportent comme un bloc multiprises. Les prises individuelles sont optimales.
Optimisation de la largeur de bande
5.3 Fréquences et puissance d'émission
Spécifications techniques dans la bande fréquentielle des 2,4 GHz
| Plage de fréquences | 2,4 GHz |
| Norme IEEE | 802.11 b802.11 g802.11 n |
| Bande de fréquences en intérieur | - |
| Bande de fréquences en intérieur & extérieur | 2399,5 à 2484,5 MHz |
| Largeur de bande du canal | 20 MHz (802.11 b/g)20, 40 MHz (802.11 n) |
| Puissance d'émission maximale en intérieur (EiRP) | 100 mW / 20 dBm |
| Puissance d'émission maximale | 100 mW / 20 dBm |
5.4 Canaux et fréquences porteuses
Canaux et fréquences dans la bande 2,4 GHz
| Canal | Fréquence porteuse |
| 1 | 2412 MHz |
| 2 | 2417 MHz |
| 3 | 2422 MHz |
| 4 | 2427 MHz |
| 5 | 2432 MHz |
| 6 | 2437 MHz |
| 7 | 2442 MHz |
| 8 | 2447 MHz |
| 9 | 2452 MHz |
| 10 | 2457 MHz |
| 11 | 2462 MHz |
| 12 | 2467 MHz |
| 13 | 2472 MHz |
5.5 Élimination des anciens appareils
Applicable dans les pays de l'Union Européenne et les autres pays européens ayant un système de récupération séparé.
Le symbole de poubelle barrée qui se trouve sur l'appareil signifie que cet adaptateur est un appareil électrique ou électronique soumis à la directive European Community WEEE sur les appareils électriques. Ce type d'appareil ne peut plus être éliminé avec les ordures ménagères. Vous pouvez pour cela les déposer gratuitement dans les centres de collecte communaux. Veuillez vous adresser à votre administration locale pour connaître l'adresse et les horaires d'ouverture du centre de collecte le plus proche de chez vous.
5.6 Conditions générales de garantie
Si votre appareil devolo présente un défaut lors de la première mise en service ou pendant la période de garantie, veuillez vous adresser au fournisseur chez lequel vous avez acheté le produit devolo. Ce-lui-ci se chargera pour vous du remplacement ou de la réparation auprès de devolo. Vous trouverez l'ensemble des conditions de garantie sur notre site Internet www.devolo.com/warranty.
Index
A
Antenne Wi-Fi 25
Appariement (établir la connexion PLC) 16
B
Bouton de réinitialisation 30
Boutons de commande 55
C
CE 10
Clé Wi-Fi 22
Clé Wi-Fi par défaut 22
Config Sync 58
Configuration système requise 26
Consignes de sécurité 10
Contenu du coffret 26
CPL 13
D
devolo App 29
devolo Cockpit 29
devolo Magic 12
E
Élimination des anciens appareils 61
Équipement de l'adaptateur 15
Étendre le réseau devolo Magic existant 16
G
Garantie 61
|
IPv4 52
L
LAN (prise réseau) 25
Logiciels devolo 29
M
Mise en service d'un nouveau réseau devolo Magic 16
Modifier/attribuer un mot de passe réseau 16, 28
Mot de passe 31
P
Powerline 13
R
Raccordement au réseau 25
Réinitialisation 15, 25
Réinitialisation de la configuration par défaut 25
S
Serveur de temps 56
Serveur DHCP 52, 53
SSID 38
U
Utilisation conforme 8
V
Valeurs par défaut usine 25, 30
Voyant d'état DEL 15
Voyant d'état PLC 18
Voyant d'état Wi-Fi 24
W
WPA 40
WPA2 40
WPA3 40
devolo
MAGIC
| Durée de pression du bouton | Action | Comportement de la LED |
| 1 seconde | Commencer l’appairage avec d’autres adaptateurs devolo Magic (pour les adaptateurs Wi-Fi: démarrer ConfigSync) | Clignote blanc |
| >10 secondes | Réinitialiser l’adaptateur devolo aux paramètres d’usine | Brille rouge |
| LED PLC ⏻ | L’adaptateur devolo Magic WiFi mini ... | Comportement de la LED |
| ... fonctionne correctement. Il est connecté à d’autres adaptateurs devolo Magic. | Brille blanc | |
| ... est en train d’établir une connexion d’appairage avec un autre adaptateur. | Clignote blanc rapidement | |
| ... n’est pas associé au réseau* | Clignote rouge | |
| ... est en mode veille. | Clignote blanc lentement | |
| ... est en train d’effectuer une mise à jour logiciel. | Clignote blanc et rouge en alter-nance | |
| ... a une mauvaise connexion CPL. | Brille blanc et clignote rouge brièvement | |
| ... est en cours de démarrage. ... ne détecte pas d’autres adaptateurs devolo Magic. | Brille rouge | |
| ... n’a plus de fonction LED, car elle a été désactivée par l’utilisateur. | Éteinte |
| Bouton Wi-Fi | ||
| Durée de pression du bouton | Action | Comportement de la LED |
| 1 seconde | La fonction WPS est exécutée | Clignote blanc |
| >3 secondes | Le Wi-Fi est désactivé | La LED s’éteint |
| LED do Wi-Fi | L’adaptateur devolo Magic WiFi mini ... | Comportement de la LED |
| ... est correctement connecté à Internet. | Brille blanc | |
| ... essaie d’établir une connexion avec l’aide du WPS. | Clignote blanc | |
| ... n’a plus de fonction LED, car elle a été désactivée par l’utilisateur. | Éteinte | |
*Voir page 41 pour savoir comment effectuer un appairage manuel.
PLC-toets
Si votre appareil devolo présente un défaut lors de la première mise en service ou pendant la période de garantie, veuillez vous adresser au fournisseur chez lequel vous avez acheté le produit devolo. Celui-ci se chargera pour vous du remplacement ou de la réparation auprès de devolo. Vous trouverez l'ensemble des conditions de garantie sur notre site Internet www.devolo.com/warranty.
| Durée de pression du bouton | Action | Comportement de la LED |
| 1 seconde | Commencer l’appairage avec d’autres adaptateurs devolo Magic (pour les adaptateurs Wi-Fi: démarrer ConfigSync) | Clignote blanc |
| >10 secondes | Réinitialiser l’adaptateur devolo aux paramètres d’usine | Brille rouge |
| LED PLC ⏻ | L’adaptateur devolo Magic WiFi mini ... | Comportement de la LED |
| ... fonctionne correctement. Il est connecté à d’autres adaptateurs devolo Magic. | Brille blanc | |
| ... est en train d’établir une connexion d’appairage avec un autre adaptateur. | Clignote blanc rapidement | |
| ... n’est pas associé au réseau* | Clignote rouge | |
| ... est en mode veille. | Clignote blanc lentement | |
| ... est en train d’effectuer une mise à jour logiciel. | Clignote blanc et rouge en alter-nance | |
| ... a une mauvaise connexion CPL. | Brille blanc et clignote rouge brièvement | |
| ... est en cours de démarrage. ... ne détecte pas d’autres adaptateurs devolo Magic. | Brille rouge | |
| ... n’a plus de fonction LED, car elle a été désactivée par l’utilisateur. | Éteinte |
| Bouton Wi-Fi | ||
| Durée de pression du bouton | Action | Comportement de la LED |
| 1 seconde | La fonction WPS est exécutée | Clignote blanc |
| >3 secondes | Le Wi-Fi est désactivé | La LED s’éteint |
| LED do Wi-Fi | L’adaptateur devolo Magic WiFi mini ... | Comportement de la LED |
| ... est correctement connecté à Internet. | Brille blanc | |
| ... essaie d’établir une connexion avec l’aide du WPS. | Clignote blanc | |
| ... n’a plus de fonction LED, car elle a été désactivée par l’utilisateur. | Éteinte | |
*Voir page 41 pour savoir comment effectuer un appairage manuel.
PLC-toets
Si votre appareil devolo présente un défaut lors de la première mise en service ou pendant la période de garantie, veuillez vous adresser au fournisseur chez lequel vous avez acheté le produit devolo. Celui-ci se chargera pour vous du remplacement ou de la réparation auprès de devolo. Vous trouverez l'ensemble des conditions de garantie sur notre site Internet www.devolo.com/warranty.
| Durée de pression du bouton | Action | Comportement de la LED |
| 1 seconde | Commencer l’appairage avec d’autres adaptateurs devolo Magic (pour les adaptateurs Wi-Fi: démarrer ConfigSync) | Clignote blanc |
| >10 secondes | Réinitialiser l’adaptateur devolo aux paramètres d’usine | Brille rouge |
| LED PLC ⏻ | L’adaptateur devolo Magic WiFi mini ... | Comportement de la LED |
| ... fonctionne correctement. Il est connecté à d’autres adaptateurs devolo Magic. | Brille blanc | |
| ... est en train d’établir une connexion d’appairage avec un autre adaptateur. | Clignote blanc rapidement | |
| ... n’est pas associé au réseau* | Clignote rouge | |
| ... est en mode veille. | Clignote blanc lentement | |
| ... est en train d’effectuer une mise à jour logiciel. | Clignote blanc et rouge en alter-nance | |
| ... a une mauvaise connexion CPL. | Brille blanc et clignote rouge brièvement | |
| ... est en cours de démarrage. ... ne détecte pas d’autres adaptateurs devolo Magic. | Brille rouge | |
| ... n’a plus de fonction LED, car elle a été désactivée par l’utilisateur. | Éteinte |
| Bouton Wi-Fi | ||
| Durée de pression du bouton | Action | Comportement de la LED |
| 1 seconde | La fonction WPS est exécutée | Clignote blanc |
| >3 secondes | Le Wi-Fi est désactivé | La LED s’éteint |
| LED do Wi-Fi | L’adaptateur devolo Magic WiFi mini ... | Comportement de la LED |
| ... est correctement connecté à Internet. | Brille blanc | |
| ... essaie d’établir une connexion avec l’aide du WPS. | Clignote blanc | |
| ... n’a plus de fonction LED, car elle a été désactivée par l’utilisateur. | Éteinte | |
*Voir page 41 pour savoir comment effectuer un appairage manuel.
PLC-toets
Si votre appareil devolo présente un défaut lors de la première mise en service ou pendant la période de garantie, veuillez vous adresser au fournisseur chez lequel vous avez acheté le produit devolo. Celui-ci se chargera pour vous du remplacement ou de la réparation auprès de devolo. Vous trouverez l'ensemble des conditions de garantie sur notre site Internet www.devolo.com/warranty.
