| Type d'appareil | Répéteur Wi-Fi |
| Technologie | Wi-Fi et CPL |
| Normes Wi-Fi | 802.11ac/n/g/b |
| Fréquences | 2,4 GHz et 5 GHz |
| Ports Ethernet | 2 ports RJ45 |
| Prise intégrée | Oui |
| Installation | Plug and Play |
| Compatibilité | Compatible avec tous les routeurs |
| Sécurité Wi-Fi | WPA2 |
| Débit maximal | Non précisé |
| Alimentation | Prise secteur intégrée |
| Dimensions | Non précisé |
| Poids | Non précisé |
| Fonctionnalités supplémentaires | Pass-through électrique, gestion via application |
| Couleur | Blanc |
FOIRE AUX QUESTIONS - Magic 8257 DEVOLO
Questions des utilisateurs sur Magic 8257 DEVOLO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Réseau au format PDF gratuitement ! Retrouvez votre notice Magic 8257 - DEVOLO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Magic 8257 de la marque DEVOLO.
MODE D'EMPLOI Magic 8257 DEVOLO
| FR | Notez la clé Wi-Fi au dos de l'adaptateur devolo Magic WiFi.
| NL | Noteer de WiFi-sleutel (WiFi key) op de achterkant van de devolo Magic WiFi-adapter.
| Durée de pression du bouton | Action | Comportement de la LED |
| 1 seconde | Commencer l’appairage avec d’autres adaptateurs devolo Magic (pour les adaptateurs Wi-Fi: démarrer ConfigSync) | Clignote blanc |
| >10 secondes | Réinitialiser l’adaptateur devolo aux paramètres d’usine | Brille rouge |
| LED PLC ⏻ | L’adaptateur devolo Magic WiFi... | Comportement de la LED |
| ... fonctionne correctement. Il est connecté à d’autres adaptateurs devolo Magic. | Brille blanc | |
| ... est en train d’établir une connexion d’appairage avec un autre adaptateur. | Clignote blanc rapidement | |
| ... n’est pas associé au réseau* | Clignote rouge | |
| ... est en mode veille. | Clignote blanc lentement | |
| ... est en train d’effectuer une mise à jour logiciel. | Clignote blanc et rouge en alter-nance | |
| ... a une mauvaise connexion CPL. | Brille blanc et clignote rouge brièvement | |
| ... est en cours de démarrage... ne détecte pas d’autres adaptateurs devolo Magic. | Brille rouge | |
| ... n’a plus de fonction LED, car elle a été désactivée par l’utilisateur. | Éteinte |
| Bouton Wi-Fi | ||
| Durée de pression du bouton | Action | Comportement de la LED |
| 1 seconde | La fonction WPS est exécutée | Clignote blanc |
| >3 secondes | Le Wi-Fi est désactivé | La LED s’éteint |
| LED do Wi-Fi | L’adaptateur devolo Magic WiFi... | Comportement de la LED |
| ... est correctement connecté à Internet. | Brille blanc | |
| ... essaie d’établir une connexion avec l’aide du WPS. | Clignote blanc | |
| ... n’a plus de fonction LED, car elle a été désactivée par l’utilisateur. | Éteinte | |
*Voir page 41 pour savoir comment effectuer un appairage manuel.
PLC-toets
Si votre appareil devolo présente un défaut lors de la première mise en service ou pendant la période de garantie, veuillez vous adresser au fournisseur chez lequel vous avez acheté le produit devolo. Celui-ci se chargera pour vous du remplacement ou de la réparation auprès de devolo. Vous trouverez l'ensemble des conditions de garantie sur notre site Internet www.devolo.com/warranty.
Toutes les informations de ce manuel ont été rédigées après une vérification soigneuse, mais ne peuvent néanmoins garantir les caractéristiques du produit. devolo engage sa responsabilité exclusivement dans les limites stipulées dans les conditions de vente et de livraison.
La transmission et la reproduction de la documentation et des logiciels faisant partie de ce produit, ainsi que l'exploitation de leur contenu, sont interdites sans l'autorisation écrite de devolo. devolo se réserve le droit d'effectuer des modifications à des fins d'améliorations techniques.
Marques
Android ^TM est une marque déposée de Open Handset Alliance.
Linux ^® est une marque déposée de Linus Torvalds.
Ubuntu ^® est une marque déposée de Canonical Ltd.
Mac ^® et Mac OS X ^® sont des marques déposées de Apple Computer, Inc.
iPhone ^® , iPad ^® et iPod ^® sont des marques déposées de Apple Computer, Inc
Windows ^® et Microsoft ^® sont des marques déposées de Microsoft, Corp.
devolo, dLAN ^® et le logo devolo sont des marques déposées de devolo AG.
Toutes les autres marques citées appartiennent à leurs propriétaires respectifs. devolo se réserve le droit de modifier les informations mentionnées sans avis préalable, et ne saurait être tenue responsable d'éventuelles erreurs ou modifications.
devolo AG
Charlottenburger Allee 67
52068 Aachen
Deutschland
www.devolo.com
Aachen, février 2019
Version 1.1_02/19
Contenu
1 Avant-propos 6
1.1 Information sur cette documentation 6
1.2 Utilisation conforme 7
1.3 Conformité CE 9
1.4 Consignes de sécurité 9
1.5 devolo dans Internet 10
2 Introduction 11
2.1 devolo Magic 11
2.2 Présentation de l'adaptateur devolo Magic 12
2.3 Appariement (Pairing) 13
2.3.1 Lire le témoin de contrôle 16
2.3.2 Raccordement au réseau 20
2.3.3 Prise de courant intégrée 21
3 Mise en service 22
3.1 Contenu du coffret 22
3.2 Configuration système requise 22
3.3 Installation de devolo Magic 2 LAN 1-1 23
3.3.1 Starter Kit – établissement automatique d'un nouveau réseau devolo Magic 23
3.3.2 Extension – ajouter un autre adaptateur devolo Magic dans un réseau existant 24
3.3.3 Modifier le mot de passe réseau 24
3.4 Installer les logiciels devolo 24
3.5 Supprimer un adaptateur devolo Magic d'un réseau 25
4 Configuration 26
4.1 Afficher l'interface web intégrée 26
4.2 Description du menu 26
4.2.1 Overview 28
4.2.2 PLC 29
4.2.3 LAN 32
4.2.4 System 33
4.2.5 Reset 36
5 Annexe....37
5.1 Caractéristiques techniques 37
5.2 Optimisation de la largeur de bande 37
5.3 Élimination des anciens appareils ..... 38
5.4 Conditions générales de garantie 38
1 Avant-propos
Bienvenue dans le monde fantastique de devolo Magic !
devolo Magic transforme instantanément votre domicile en un centre multimédia tourné vers l'avenir. Avec devolo Magic, vous profiterez d'une plus grande vitesse, d'une stabilité et d'une portée accrues et, ainsi, d'un plaisir inégalé de surfer sur Internet !
1.1 Information sur cette documentation
Lisez attentivement toutes les consignes de sécurité et les instructions avant d'utiliser l'appareil et conservez le manuel et le guide d'installation pour pouvoir les consulter ultérieurement.
Après une courte introduction à «devolo Magic» ainsi que la présentation du devolo Magic 2 LAN ^1-1 au chapitre 2, le chapitre 3 vous montre la mise en service de votre adaptateur dans votre réseau.
Le chapitre 4 décrit en détail les réglages dans l'interface de configuration devolo Magic.
Des astuces pour optimiser la largeur de bande, les indications sur l'écocompatibilité du produit ainsi
que nos conditions de garantie sont fournies au chapitre 5 à la fin de ce manuel.
Description des symboles
Dans cette section, nous vous fournissons une description succincte de la signification des différents symboles utilisés dans le manuel et / ou sur la plaquette signalétique, sur la prise de l'appareil ainsi que sur l'emballage :
| Symbole | Description |
 | Symbole de sécurité très important qui vous avertit d'un danger dû à la tension électrique et qui en cas de non-respect peut entraîner des blessures très graves ou la mort. |
  | Symbole de sécurité important qui vous avertit d'une situation potentiellement dangereuse avec risque de brûlure et qui, si elle n'est pas évitée, risque d'entraîner des lésions corporelles mineures ainsi que des dommages matériels.Remarque importante qui signale le risque éventuel de dommages matériels et dont il est recommandé de tenir compte. |
 | L'appareil ne doit être utilisé que dans des locaux secs et fermés. |
 | Par le marquage CE, le fabricant / le responsable de la mise en circulation déclare que le produit est conforme aux directives européennes en vigueur et qu'il a été soumis aux procédures d'évaluation de la conformité prescrites. |
 | Sert à éviter les déchets d'appareils électriques et électroniques et à la réduction de tels déchets grâce à la réutilisation, au recyclage et aux autres formes de valorisation. La directive European Community WEEE fixe des normes minimales pour le traitement des déchets d'équipements électriques et électroniques dans l'UE. |
| Symbole | Description |
| Conseils et astuces concernant la configuration du produit. | |
| Indique que le déroulement d'une action est terminé |
1.2 Utilisation conforme
Utilisez les produits devolo, les logiciels devolo et les accessoires fournis conformément à la description pour éviter des dommages et blessures.
Produits
Les produits devolo sont des dispositifs de communication destinés à une utilisation intérieure* et sont équipés, selon le produit, de la technologie CPL- (CourantPorteur en Ligne) et/ou d'un module WiFi. Les PC, ordinateurs portables, smartphones, tablettes, smart TV etc. qui y sont connectés, sont intégrés dans le réseau domestique sans câblage fastidieux, via le réseau électrique existant et/ou le WiFi. Les appareils devolo ne doivent en aucun cas être utilisés à l'extérieur étant donné que de fortes variations de température et l'humidité peuvent endommager aussi bien le produit que le câble électrique. La hauteur de montage des produits
devolo ne doit pas dépasser deux mètres dans la mesure où il n'y a pas de mécanisme de fixation supplémentaire. Les produits sont prévus pour une utilisation dans l'UE, la Suisse et la Norvège.
* A l'exception des produits devolo Outdoor qui sont adéquats pour l'extérieur grâce à la certification IP.
Logiciels
Les appareils devolo peuvent uniquement être utilisés avec les programmes autorisés qui peuvent être téléchargés gratuitement sur le site web de devolo AG (www.devolo.com) et dans les boutiques d'applications (iOS et Google Play). Toute modification des microprogrammes et logiciels spécifiques du produit peuvent endommager les produits, les rendre inutilisables dans le pire des cas et compromettre la conformité.
Utilisez toujours la version logicielle la plus récente pour bénéficier des nouvelles fonctions de sécurité et des améliorations matérielles. Le logiciel devolo installé vous informe automatiquement quand une nouvelle version logicielle est disponible.
Accessoires
Utilisez uniquement les accessoires fournis.
1.3 Conformité CE
CE Ce produit est conforme aux exigences des directives 2014/35/EU, 2014/30/EU, 2011/65/EU und 2009/125/EC.
Ce produit est prévu pour l'exploitation au sein de l'UE, en Suisse et en Norvège.
La déclaration de conformité CE simplifiée sous forme imprimée est jointe au produit. Elle est également disponible dans l'internet sur www.devolo.com/support/ce.
1.4 Consignes de sécurité
Il est impératif d'avoir lu et compris toutes les consignes de sécurité et instructions d'utilisation avant de mettre les appareils devolo en service et de conserver les manuels pour pouvoir les consulter ultérieurement.
DANGER ! Choc électrique
Ne pas mettre les doigts dans la prise de courant, ne pas ouvrir l'appareil et ne pas introduire d'objet dans la prise de courant ni dans les orifices de ventilation
Les appareils devolo ne requièrent aucune maintenance de la part de l'utilisateur. En cas de dommage, coupez l'appareil devolo du réseau électrique en débranchant le boîtier ou en débranchant la prise de courant. Adressez-vous ensuite exclusivement à des professionnels qualifiés (service après-vente). L'appareil a subi un dommage quand
la fiche secteur est endommagée,
- du liquide (pluie ou eau) a pénétré dans l'appareil devolo,
- l'appareil devolo ne répond plus,
le boîtier de l'appareil devolo est endommagé.
Ne pas brancher les appareils devolo directement les uns dans les autres. Les appareils ainsi branchés peuvent avoir une vitesse de transmission réduite.
DANGER ! Choc électrique
L'appareil doit être branché à une prise de courant avec conducteur de protection raccordé
Les appareils devolo doivent uniquement être exploités sur un réseau d'alimentation électrique correspondant aux spécifications indiquées sur sa plaquette signalétique.
Pour couper l'appareil devolo du secteur, débranchez le boîtier ou la fiche secteur de la prise de courant.
La prise de courant et tous les appareils réseau raccordés doivent être accessibles facilement pour que vous puissiez les débrancher rapidement au besoin.
PRUDENCE ! Développement de chaleur pendant le fonctionnement
Certaines parties du boîtier peuvent être brûlantes dans certaines circonstances. Monter l'appareil à l'abri des contacts et veiller à un emplacement optimal
Les appareils devolo doivent uniquement être mis en place à des endroits qui garantissent une ventilation suffisante. Les fentes et les ouvertures du boîtier servent à la ventilation :
- Ne jamais obstruer les fentes et les ouvertures et ne jamais recouvrir les appareils devolo pendant le fonctionnement.
- Ne déposez aucun objet sur les appareils devolo.
N'introduisez aucun objet dans les ouvertures des appareils devolo.
N'exposez pas les appareils devolo à des flammes nues (bougie, feu de cheminée, etc.).
N'exposez pas les appareils devolo à une source de chaleur directe (radiateur, rayons du soleil, etc.).
ATTENTION ! Endommagement du boîtier par les produits de nettoyage contenant des solvants
Nettoyer seulement débranché et avec un chiffon sec !
1.5 devolo dans Internet
Toutes les informations détaillées sur nos produits et sur les réseaux PLC sont disponibles sur Internet à l'adresse www.devolo.com.
Vous y trouverez non seulement le descriptif et la documentation des produits, mais aussi la version à jour des logiciels devolo et du microprogramme de l'appareil.
Si vous avez d'autres idées ou suggestions concernant nos produits, n'hésitez-pas à nous contacter en écrivant à support@devolo.fr ou bien support@devolo.be !
2 Introduction
2.1 devolo Magic
Home is where devolo Magic is – devolo Magic transforme instantanément votre domicile en un centre multimédia du futur avec une plus grande
vitesse, une stabilité et une portée accrues et, ainsi, un excellent plaisir de surfer sur Internet !
Laissez-vous inspirer par des produits faciles à installer dotés d'une technologie innovante impressionnante et d'une puissance imbattable.

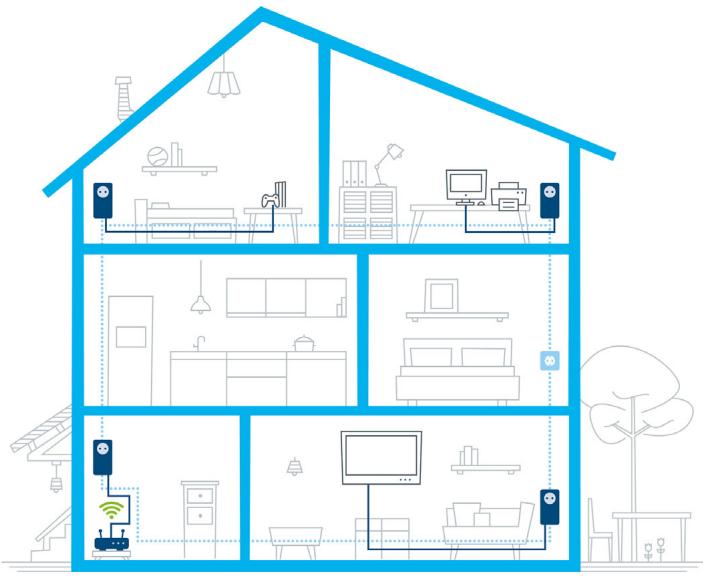

Fig. 1 devolo magic dans toute la maison
Le concept qui se cache derrière le nom du produit
Le concept qui se cache derrière le nom devolo Magic 2 LAN ^1-1 est le suivant :
| Famille de produits | devolo Magic |
| Catégorie de puissance | 2 |
| Type de transmission | LAN (Ethernet) |
| Nombre de ports | 1 |
| Prise de courant intégrée | 1 (= oui) |
Pour être dès aujourd'hui préparé à la technique de demain
devolo Magic incarne la nouvelle génération de la technologie Powerline (PLC) basée sur le standard G.hn. Le standard G.hn a été développé par l'Union internationale des télécommunications (UIT) et son développement est actuellement principalement poursuivi par l'association professionnelle HomeGrid Forum. Les produits devolo Magic sont certifiés conformément aux prescriptions HomeGrid et sont compatibles avec d'autres produits certifiés HomeGrid.
Tout comme la technologie HomePlug AV utilisée sur les adaptateurs dLAN devolo déjà déployés, devolo Magic fait également appel au réseau électrique domestique pour la transmission de données et garantit une performance et une stabilité impeccables même là où la pose de câbles réseau est impossible ou n'est pas souhaitée et/ou les plafonds et murs entravent souvent la couverture WiFi.
Pour la réalisation d'un réseau devolo Magic, vous avez besoin d'au moins deux adaptateurs devolo Magic. Pour des raisons techniques, les adaptateurs de la série devolo Magic ne sont pas compatibles avec les adaptateurs dLAN.
2.2 Présentation de l'adaptateur devolo Magic
Déballer – Brancher – Mettre en marche ! Vous êtes voilà équipé pour la nouvelle génération de la technologie éprouvée Powerline :
- Rapidité et stabilité – grâce à une vitesse de transmission de données stable jusqu'à 2 400 Mbits/s sur des distances pouvant aller jusqu'à 500 mètres, devolo Magic 2 LAN ^1-1 promet un divertissement de haut niveau.
-
Sécurité – avec cryptage Powerline 128-Bit-AES
-
Économie – le mode d'économie d'énergie intégré réduit automatiquement la consommation en énergie lorsque le volume de données est réduit.
- Avec un devolo Magic 2 LAN ^1-1 , chaque prise de courant de votre installation électrique domestique peut devenir un accès Internet (Ethernet) d'un gigabit.
Sa prise de courant intégrée peut servir (comme une prise de courant murale normale) à alimenter en électricité un autre appareil du réseau ou être utilisée comme une multiprise.
Le connecteur Ethernet gigabit du devolo Magic 2 LAN ^1-1 vous permet de relier un appareil réseau stationnaire – par exemple une console de jeux, un téléviseur ou un récepteur multimédia – à votre accès Internet (par exemple routeur Internet) par l'intermédiaire du réseau Powerline.
Le devolo Magic 2 LAN ^1-1 possède
- un connecteur Ethernet gigabit,
- un témoin de contrôle,
Les voyants lumineux d'état DEL peuvent être
désactivés. Vous trouverez de plus amples informations à ce sujet au chapitre 4
Configuration ou dans le manuel produit du
logiciel devolo Cockpit sur Internet sous www.devolo.com/cockpit.
- un bouton PLC/réinitialisation (à côté du port réseau),
- une prise de courant intégrée.
Fig. 2: devolo Magic 2 LAN ^1-1 avec fiche et prise spécifiques au pays d'installation
Les adaptateurs devolo Magic configurés par défaut, c'est-à-dire qui viennent juste d'être achetés ou qui ont été réinitialisés avec succès (voir chapitre Réinitialiser ou supprimer un adaptateur
devolo Magic d'un réseau devolo Magic), tentent automatiquement de s'apparier avec un autre adaptateur devolo Magic lorsqu'ils sont rebranchés sur le réseau électrique.
Mise en service d'un nouveau réseau devolo Magic
Après avoir branché l'adaptateur devolo Magic sur une prise de courant murale libre, celui-ci tente automatiquement d'établir un nouveau réseau devolo Magic dans les 3 minutes qui suivent.
Ajouter un autre adaptateur devolo Magic à un réseau devolo Magic existant
Pour ajouter un nouveau devolo Magic 2 LAN ^1-1 dans votre réseau devolo Magic existant, vous devez d'abord le connecter aux autres adaptateurs devolo Magic pour créer un réseau. Il suffit pour cela d'utiliser un mot de passe identique sur tous les adaptateurs. Celui-ci peut être attribué de différentes manières :
par l'intermédiaire de devolo Cockpit ou de devolo Home Network App (voir chapitre 3.4 Installer les logiciels devolo),
- par l'intermédiaire de l'interface web (voir chapitre 4.2.2 PLC)
ou par l'intermédiaire du bouton PLC/réinitialisation, comme décrit ci-après.
Pour cela, branchez le nouvel adaptateur devolo Magic sur une prise de courant murale libre et appuyez pendant env. 1 seconde sur le bouton PLC/réinitialisation d'un adaptateur devolo Magic de votre réseau devolo Magic existant.
Il n'est possible d'ajouter qu'un seul adaptateur devolo Magic par procédure d'appariement.
2 Appuyez dans les 3 minutes qui suivent sur le bouton PLC/réinitialisation de l'adaptateur devolo Magic que vous souhaitez ajouter à votre réseau devolo Magic existant. Le voyant DEL de cet adaptateur clignote maintenant également en blanc.
Après un certain temps, les voyants DEL cessent de clignoter et restent allumés en blanc. L'adaptateur devolo Magic a été ajouté avec succès à votre réseau devolo Magic existant.
Pour de plus amples informations sur l'installation des adaptateurs devolo Magic, veuillez lire le chapitre 3.3 Installation de devolo Magic 2 LAN ^1-1 .
Réinitialiser ou supprimer un adaptateur devolo Magic d'un réseau devolo Magic
Pour supprimer un adaptateurdevolo Magic de votre réseau devolo Magic et réinitialiser sa configuration à l'état de configuration par défaut, appuyez sur le bouton PLC/réinitialisation pendant plus de 10 secondes.
2 Attendez que le voyant DEL clignote en blanc et débranchez ensuite l'adaptateur devolo Magic du réseau électrique.
Nous attirons votre attention sur le fait que tous vos réglages personnalisés seront perdus !
2.3.1 Lire le témoin de contrôle
Le témoin de contrôle (voyant DEL) intégré indique l'état du devolo Magic 2 LAN ^1-1 par clignotement ou allumage permanent :
| DEL | Comportement | Signification | Voyant d'état DEL (interface web*) | |
| 1 | DEL rou-ge | Allumé jusqu'à 2 secondes. | Démarrage | Non verrouillable |
| 2 | DEL rouge | Clignote toutes les 0,5 s (allumé/éteint) | État 1 :la réinitialisation de l'adaptateur devolo Magic a réussi. Le bouton PLC/réinitialisation a été actionné pendant plus de 10 secondes.État 2 :l'adaptateur devolo Magic se trouve (à nouveau) à l'état de configuration par défaut. Depuis la dernière réinitialisation, aucun appariement avec un autre adaptateur devolo Magic n'a eu lieu.Connectez l'adaptateur à un autre adaptateur devolo Magic pour constituer un réseau PLC fonctionnel, comme décrit au chapitre 2.3 Appariement (Pairing). | Non verrouillable |
| 3 | DEL rouge | Allumé en permanence | État 1:les autres participants du réseau sont en mode veille et ne sont donc actuellement pas joignables par l'intermédiaire du réseau électrique. Dans cet état, les voyants DEL PLC des autres adaptateurs devolo Magic clignotent juste brièvement en blanc.État 2:la connexion avec les autres participants au réseau a été interrompue. La ligne électrique présente peut-être un dérange-ment électromagnétique ou une haute fréquence. Le cas échéant, rapprochez les adaptateurs devolo Magic les uns des autres ou essayez de désactiver la source de perturbation. | Verrouillable |
| 4 | DEL rouge et blanche | Clignote à intervalles de 0,1 seconde rouge/2 secondes blanc | Le débit de transmission de données est faible.** | Verrouillable |
| 5 | DEL blanche | État 1: clignote à interval-les de 0,5 seconde. État 2: clignote à interval-les de 1 seconde. | État 1: cet adaptateur devolo Magic est en mode d'appariement et recherche de nouveaux adaptateurs devolo Magic. État 2: quelqu'un a déclenché la fonction d'identifi-cation de l'appareil sur l'interface web ou dans l'appli devolo Home Network App. Cette fonction permet d'identifier l'adaptateurdevolo Magic recherché. | Non verrouillable |
| 6 | DEL blanche | Allumé en permanence | La connexion devolo Magic est parfaite et l'adaptateur devolo Magic est prêt à fonc-tionner. | Verrouillable |
| 7 | DEL blanche | Clignote à intervalles de 0,1 seconde allumé /5 secondes éteint | L'adaptateur devolo Magic est en mode veille.*** | Verrouillable |
| 8 | DEL rouge et blanche | Clignote à intervalles de 0,5 seconde rouge/0,5 seconde blanc | L'adaptateur devolo Magic effectue une mise à jour du microprogramme. | Non verrouillable |
*Vous trouverez des informations sur l'interface web au chapitre 4 Configuration.
**Vous trouverez des instructions pour l'amélioration du débit de transmission de données au chapitre 5.2 Optimisation de la largeur de bande.
***Un adaptateur devolo Magic passe en mode veille au bout d'environ 10 minutes lorsqu'aucun appareil réseau allumé (par ex. un ordinateur) n'est connecté à l'interface réseau. Dans ce mode, l'adaptateur devolo Magic n'est pas joignable par l'intermédiaire du réseau électrique. Dès que l'appareil réseau (par exemple un ordinateur) connecté à l'interface réseau est remis en marche, votre adaptateur devolo Magic est à nouveau joignable par l'intermédiaire du réseau électrique.
Vérifiez si l'adaptateur est correctement branché sur le réseau électrique et si la procédure d'appariement a été effectuée avec succès. Pour des informations complémentaires, reportez-vous à 3.3 Installation de devolo Magic 2 LAN ^1-1 .
2.3.2 Raccordement au réseau
Le port réseau de l'adaptateur devolo Magic vous permet de le connecter par exemple à un ordinateur ou téléviseur par l'intermédiaire d'un câble Ethernet courant.
2.3.3 Prise de courant intégrée
Utilisez toujours la prise de courant intégrée de l'adaptateur devolo Magic pour relier d'autres consommateurs électriques au réseau électrique. En particulier les appareils électroniques avec blocs d'alimentation peuvent avoir une influence négative sur la puissance PLC.
Le filtre réseau intégré dans l'adaptateur devolo Magic filtre ce genre de perturbation externe et réduit ainsi la perturbation de la puissance PLC.
3 Mise en service
Ce chapitre décrit la mise en service de votre devolo Magic 2 LAN ^1-1 . Nous décrivons le mode de connexion de l'adaptateur et vous présentons brièvement le logiciel devolo.
3.1 Contenu du coffret
Avant d'installer votre devolo Magic 2 LAN ^1-1 , vérifiez que tous les composants faisant partie du produit sont bien dans le coffret :
- Starter Kit:
○ 2 devolo Magic 2 LAN ^1-1
○ 2 câbles Ethernet
○ Guide d'installation sur papier
Dépliant papier sur la sécurité
○ Déclaration CE
ou
Extension :
○ 1 devolo Magic 2 LAN ^1-1
○ 1 Câble Ethernet
○ Guide d'installation sur papier
○ Dépliant papier sur la sécurité
○ Déclaration CE
devolo se réserve le droit de modifier le contenu du coffret sans préavis.
3.2 Configuration système requise
- Systèmes d'exploitation pris en charge par le logiciel devolo Cockpit :
○ à partir de Win 7 (32 bits/64 bits),
☐ à partir de Ubuntu 13.10 (32 bits/64 bits),
○ à partir de Mac OS X 10.9
Raccordement au réseau
Attention, votre ordinateur ou l'appareil correspondant doit disposer d'une carte réseau ou d'un adaptateur réseau avec interface réseau.
Pour l'établissement d'un réseau devolo Magic, vous avez besoin d'au moins deux adaptateurs devolo Magic.
3.3 Installation de devolo Magic 2 LAN ^1-1
ATTENTION ! Endommagement de l'appareil par des conditions ambiantes Utiliser l'appareil uniquement dans des locaux secs et fermés
Les chapitres suivants vous montrent comment connecter et intégrer le devolo Magic 2 LAN ^1-1 dans un réseau. La façon exacte de procéder est décrite à l'appui de différents scénarios de réseau possibles.
La plage de tension d'alimentation admise pour le fonctionnement de l'appareil ainsi que la puissance consommée figurent sur la plaque signalétique au dos du boîtier. D'autres caractéristiques techniques du produit sont disponibles dans la gamme Produits à l'adresse www.devolo.com.
3.3.1 Starter Kit – établissement automatique d'un nouveau réseau devolo Magic
1 Reliez un devolo Magic 2 LAN ^1-1 au port réseau de votre appareil d'accès Internet (par ex. votre routeur Internet).
2 Reliez l'autre devolo Magic 2 LAN ^1-1 au port réseau de votre ordinateur par exemple ou d'un autre appareil réseau au moyen d'un câble Ethernet.
PRUDENCE ! Risque de trébuchement Veiller à ce que le câble Ethernet ne soit pas un obstacle et à ce que la prise de courant et les appareils réseau connectés
soient facilement accessibles
3 Branchez les deux adaptateurs devolo Magic dans des prises de courant murales libres dans les 3 minutes qui suivent. Dès que les voyants DEL des deux adaptateurs clignotent en blanc à intervalles réguliers de 0,5 seconde, ils sont opérationnels et tentent automatiquement d'établir une connexion cryptée entre eux (voir le chapitre 2.3.1 Lire le témoin de contrôle).
Lorsque les voyants DEL des deux adaptateurs devolo Magic sont allumées en blanc, votre réseau devolo Magic est configuré et protégé contre tout accès non autorisé.
3.3.2 Extension – ajouter un autre adaptateur devolo Magic dans un réseau existant
Avant de pouvoir utiliser le nouveau devolo Magic 2 LAN ^1-1 dans votre réseau devolo Magic, vous devez d'abord le connecter à vos autres adaptateurs devolo Magic existants pour créer un réseau. Cette intégration se fait à travers l'utilisation d'un mot de passe commun.
1 Reliez le devolo Magic 2 LAN ^1-1 au port réseau de votre ordinateur par exemple ou d'un autre appareil réseau au moyen d'un câble Ethernet.
2 Branchez le devolo Magic 2 LAN ^1-1 dans une prise murale libre. Dès que le voyant DEL clignote en blanc à intervalles réguliers de 0,5 seconde, l'adaptateur est opérationnel mais n'est pas encore intégré dans un réseau devolo Magic (voir le chapitre 2.3.1 Lire le témoin de contrôle).
3 Appuyez dans les 3 minutes qui suivent pendant env. 1 seconde sur le bouton PLC/réinitialisation d'un adaptateur devolo Magic de votre réseau devolo Magic existant.
Lorsque les voyants DEL des deux adaptateurs devolo Magic sont allumés en blanc, le nouvel adaptateur a été intégré avec succès dans votre réseau devolo Magic existant.
Il n'est possible d'ajouter qu'un seul nouvel adaptateur par procédure d'appariement.
3.3.3 Modifier le mot de passe réseau
Un mot de passe de réseau peut, en outre, être modifié
par l'intermédiaire de l'interface web de l'adaptateur devolo Magic (voir le chapitre 4.2.2 PLC)
ou
par l'intermédiaire de devolo Cockpit ou de devolo Home Networking App. Pour plus d'informations à ce sujet, veuillez consulter le chapitre suivant.
3.4 Installer les logiciels devolo
Installer les logiciels devolo Cockpit
devolo Cockpit détecte tous les adaptateurs devolo Magic à portée dans votre réseau devolo Magic, affiche les informations sur ces appareils et crypte votre réseau devolo Magic de manière individuelle. Le logiciel vous permet d'accéder à l'interface web intégrée.
Systèmes d'exploitation pris en charge par le logiciel devolo Cockpit (à partir de la version 5.0) :
- à partir de Win 7 (32 bits/64 bits),
- à partir de Ubuntu 13.10 (32 bits/64 bits),
- à partir de Mac OS X 10.9
Vous trouverez le manuel produit, le logiciel et de plus amples informations sur devolo Cockpit sur Internet à l'adresse www.devolo.com/cockpit.
Télécharger devolo Home Networking App
devolo Home Networking App est l'application gratuite de devolo servant aussi à contrôler et configurer les connexions WiFi, Magic et Ethernet de l'adaptateur devolo Magic avec un smartphone ou une tablette. Le smartphone ou la tablette se connecte alors à l'adaptateur devolo Magic du réseau à domicile via WiFi.
Téléchargez devolo Home Networking App sur votre smartphone ou votre tablette à partir du magasin en ligne.
2 L'appli devolo Home Networking App est enregistrée comme d'habitude dans la liste des applications de votre smartphone ou de votre tablette. Vous accédez au menu de démarrage
en appuyant sur l'icône devolo Home Networking App.
Vous trouverez de plus amples informations sur devolo Home Networking App sur Internet à l'adresse www.devolo.com/devolo-app.
3.5 Supprimer un adaptateur devolo Magic d'un réseau
Pour supprimer un adaptateur devolo Magic de votre réseau et réinitialiser sa configuration à l'état de configuration par défaut, appuyez sur le bouton PLC/réinitialisation pendant plus de 10 secondes. Attendez que le voyant DEL clignote en blanc et débranchez ensuite l'adaptateur du réseau électrique.
Nous attirons votre attention sur le fait que tous vos réglages personnalisés seront perdus !
Pour l'intégrer ensuite dans un autre réseau, procédez comme décrit au chapitre 3.3.2 Extension – ajouter un autre adaptateur devolo Magic dans un réseau existant.
4 Configuration
Le devolo Magic 2 LAN ^1-1 possède une interface web intégrée pouvant être affichée avec un navigateur Web courant. Celle-ci vous permet de consulter des informations sur l'appareil, ainsi que certains paramètres pour l'utilisation de l'adaptateur devolo Magic.
4.1 Afficher l'interface web intégrée
Vous accédez à l'interface web intégrée du devolo Magic 2 LAN ^1-1 de plusieurs manières :
En utilisant devolo Home Network App sur votre smartphone ou votre tablette: pour accéder à l'interface web de l'adaptateur devolo Magic, appuyez sur la roue dentée/flèche sur la page d'aperçu général de devolo Home Network App.
Pour la description détaillée de devolo Home Network App, consultez le chapitre 3.4 Installer les logiciels devolo.
En utilisant le logiciel devolo Cockpit : le menu de Démarrage vous permet d'accéder à l'interface web de l'adaptateur devolo Magic
en cliquant avec la souris sur l'onglet Page de configuration de l'appareil du devolo Magic 2 LAN ^1-1 .
Le logiciel recherche l'adresse IP actuelle et commence la configuration dans l'explorateur Web.
Vous trouverez de plus amples informations sur le logiciel devolo au chapitre 3.4 Installer les logiciels devolo.
4.2 Description du menu
Toutes les fonctions de menu sont décrites dans la fenêtre correspondante du menu et dans le chapitre correspondant du manuel. L'ordre de la description dans le manuel suit l'arborescence des menus.
Les 5 menus principaux de l'interface web apparaissent sur le côté de la fenêtre. Cliquez sur un menu pour y accéder directement :
Les valeurs par défaut peuvent bien sûr être remplacées par vos valeurs personnalisées.
Overview
Fig. 3 : Menu
Enregistrer
Cliquez sur OK pour sauvegarder les modifications effectuées dans une page de l'interface web.
Réglages par défaut
Certains champs contiennent une valeur par défaut qui a été choisie de manière à assurer la compatibilité maximale et donc la simplicité d'utilisation.
Les valeurs par défaut dans les menus de sélection (listes déroulantes) sont mises en évidence par le si-gne *.
4.2.1 Overview
La Overview vous donne des informations sur le matériel et le logiciel de l'adaptateur devolo Magic, ainsi que sur le réseau.
PLC
| Device ID | MAC Address | Transmit (Mbps) | Receive (Mbps) | Role |
| 1 | 30:d3:2d:ee:8e:43 | 1249 | 1568 | Domain Master |
| 2 | 30:d3:2d:ee:8f:3b | 533 | 776 | End Point |
| 3* | 30:d3:2d:ee:8c:db | --- | --- | End Point |
| 4 | 30:d3:2d:ee:8f:1f | 345 | 451 | End Point |
Fig. 4: Vue d'ensemble
PLC
Le tableau présente tous les adaptateurs devolo Magic disponibles et connectés de votre réseau avec certains détails sur chaque adaptateur.
Vous trouverez de plus amples informations sur les détails fournis sur les adaptateurs au chapitre 4.2.2 PLC.
Système
Name: nom de l'appareil
MT number: numéro du type d'appareil
Serial number: numéro de série de l'appareil
MAC address: adresse MAC de l'appareil
Informations sur le logiciel
FW version: version du microprogramme de l'appareil
System uptime: durée de fonctionnement depuis le dernier redémarrage
LAN
LAN port 1: port réseau ; indication de la vitesse (10/100/1000 Mbits/s) et du mode (half/full duplex) lorsqu'une connexion est détectée, sinon indication de l'état 'unconnected'.
DHCP: indication si DHCP est activé ou désactivé
IPv4 address: adresse IPv4 utilisée
IPv4 netmask: masque de réseau IPv4 utilisé
IPv4 gateway: passerelle IPv4 utilisée
DNSv4: serveur DNSv4 utilisé
IPv6 link-local address: adresse locale Link utilisée
IPv6 SLAAC address: adresse SLAAC utilisée
DNSv6: serveur DNSv6 utilisé
Vous trouverez de plus amples informations sur les détails fournis sur le réseau au chapitre 4.2.3 LAN.
4.2.2 PLC
Sous PLC, vous trouverez des fonctions et des informations sur le thème Powerline et l'appariement (Pairing) des adaptateurs.
Pairing
Pour ajouter un nouveau devolo Magic 2 LAN ^1-1 dans votre réseau devolo Magic existant, vous devez d'abord le connecter aux autres adaptateurs devolo Magic pour créer un réseau. Cette intégration se fait à travers l'utilisation d'un mot de passe commun. Celui-ci peut être attribué de différentes manières :
par l'intermédiaire de devolo Cockpit ou de devolo App (voir le chapitre 3.4 Installer les logiciels devolo),
- uniquement par l'intermédiaire du bouton PLC/réinitialisation (voir les chapitres 2.3 Appariement (Pairing) et 3.3 Installation de devolo Magic 2 LAN ^1-1 )
ou par l'intermédiaire de l'interface web, dans le menu PLC ; comme décrit ci-après :
Appariement – par touche et bouton
Commencez par appuyer sur le bouton PLC/réinitialisation d'un adaptateur devolo Magic de votre réseau existant.
2 Démarrez ensuite la procédure d'appariement en cliquant sur PAIR. Cela peut prendre un certain temps.
Dès que le nouvel adaptateur devolo Magic est intégré dans votre réseau existant, il apparaît dans la liste des connexions disponibles et actives (voir le chapitre Connexions PLC).
Appariement – par mot de passe individuel
Vous pouvez aussi attribuer un mot de passe PLC individuel de votre choix à votre réseau. Entrez ce mot de passe pour chaque adaptateur devolo Magic dans le champ PLC password, puis confirmez votre saisie avec OK.
Attention, le mot de passe individuel n'est pas automatiquement attribué à l'intégralité du réseau PLC et vous devez l'attribuer séparément à chacun de vos adaptateurs devolo Magic.
Désappariement – réinitialiser ou supprimer un adaptateur d'un réseau
Pour supprimer un adaptateur devolo Magic de votre réseau devolo Magic, cliquez sur Unpair.
2 Attendez que le voyant DEL clignote en blanc et débranchez ensuite l'adaptateur.
Mode de compatibilité
En cas d'utilisation d'une connexion VDSL, la performance de la connexion haut débit peut être altérée. Sélectionnez les paramètres suivants pour pallier les effets négatifs éventuels.
Mode de fonctionnement :
MIMO
SISO
Profil de transmission de signal :
Full power
VDSL 17a
VDSL 35b
Contactez votre fournisseur Internet pour savoir quel profil de transmission de signal est idéal pour votre connexion Internet.
Le mode de fonctionnement MIMO et le profil de transmission de signal VDSL 17a sont paramétrés par défaut.
Connexions PLC
Le tableau présente tous les adaptateurs devolo Magic disponibles et connectés de votre réseau avec les détails suivants :
Device ID: ID de l'appareil* (numéro) de l'adaptateur devolo Magic dans le réseau devolo Magic
*identifie l'adaptateur devolo Magic local
MAC address: adresse MAC de l'adaptateur devolo Magic correspondant
Transmit (Mbps): débit de transmission
Receive (Mbps): débit de réception
4.2.3 LAN
La zone LAN vous permet de régler les paramètres réseau.
LAN
IPv4 Configuration
Vous accédez à l'interface web du devolo Magic 2 LAN ^1-1 à l'aide de son adresse IP actuelle. Il peut s'agir d'une adresse IPv4 et/ou IPv6 soit entrée manuellement de manière statique soit récupérée automatiquement depuis un serveur DHCP.
Configuration IPv4
Dans les valeurs par défaut usine, seule l'option DHCP enabled est activée pour IPv4, ce qui signifie que l'adresse IPv4 est automatiquement récupérée depuis un serveur DHCP. Les données réseau attribuées actuellement sont visibles (en gris).
S'il existe déjà un serveur DHCP pour l'attribution d'adresses IP dans le réseau (votre routeur Internet par. ex.), vous devriez laisser l'option DHCP enabled activée pour IPv4 afin que le devolo Magic 2 LAN ^1-1 obtienne automatiquement une adresse.
Si vous souhaitez attribuer une adresse IP statique, effectuez les réglages correspondants dans les champs IPv4 address, IPv4 netmask, Default gateway et DNS.
Confirmez vos sélections en cliquant sur OK.
Redémarrez ensuite l'adaptateur devolo Magic (voir le chapitre 4.2.5 Reset) pour appliquer vos modifications.
Configuration IPv6
Si vous souhaitez une attribution automatique de l'adresse IP et s'il existe déjà un serveur DHCP pour l'attribution d'adresses IP dans le réseau (par ex. votre routeur Internet), activez l'option DH-CPv6 enabled afin que le devolo Magic 2 LAN ^1-1 obtienne automatiquement une adresse.
Si vous souhaitez attribuer une adresse IP statique, effectuez les réglages correspondants dans les champs IPv6 address, IPv6 prefix, Default gateway et DNS.
IPv6 link-lokal address: avec IPv6, l'adaptateur devolo Magic a toujours une adresse fixe par l'intermédiaire de laquelle il est joignable au sein de segment de réseau Ethernet ou PLC raccordé. Cette adresse locale Link est dérivée de l'adresse MAC Ethernet.
IPv6 link-local prefix: préfixe de format pour les adresses locales Link
IPv6 SLAAC address: la procédure SLAAC (Stateless Address Autoconfiguration) permet au devolo Magic 2 LAN ^1-1 de générer lui-même automatiquement une adresse IP.
IPv6 SLAAC prefix: préfixe de format correspondant pour les adresses SLAAC
Confirmez vos sélections en cliquant sur OK.
Redémarrez ensuite l'adaptateur devolo Magic (voir le chapitre 4.2.5 Reset) pour appliquer vos modifications.
4.2.4 System
La zone System vous permet d'effectuer des réglages de sécurité, ainsi que d'autres fonctions de l'adaptateur devolo Magic.
Identify Device
Identification de l'appareil
La fonction Identify device permet de trouver l'adaptateur devolo Magic. Lorsque vous cliquez sur Identify, l'adaptateur correspondant se fait remarquer de manière optique par le clignotement du voyant DEL blanc pendant 2 minutes.
DEL
Activez l'option LEDs reduced si vous souhaitez que les voyants DEL de l'adaptateur devolo Magic soient éteints pendant le fonctionnement normal. Un dysfonctionnement est tout de même signalé par un clignotement correspondant (voir le chapitre 2.3.1 Lire le témoin de contrôle).
Dans la Gestion de l'énergie, le mode économie d'énergie et le mode mise en veille de devolo Magic 2 LAN ^1-1 peuvent être activés.
Quand l'option Mode économie d'énergie est activée, le devolo Magic 2 LAN ^1-1 passe automatiquement en mode d'économie d'énergie quand un transfert de données réduit via Ethernet est détecté.
Le temps de latence (temps de transmission d'un paquet de données) peut en souffrir si un transfert de données très lent est détecté.
Quand l'option Mode veille est activée, le devolo Magic 2 LAN ^1-1 passe automatiquement au mode veille si aucune connexion Ethernet n'est active, c.-à-d. si aucun appareil réseau en marche (ordinateur p. ex.) n'est connecté à l'interface réseau et que le WiFi est désactivé.
Dans ce mode, il est impossible d'accéder le devolo Magic 2 LAN ^1-1 via le réseau Powerline. Dès que l'appareil réseau (ordinateur p. ex.) connecté à l'interface réseau est à nouveau allumé, votre adaptateur est à nouveau accessible via le réseau électrique.
Le mode économie d'énergie de devolo Magic 2 LAN ^1-1 est désactivé à la livraison.
Le mode veille de devolo Magic 2 LAN ^1-1 est activé à la livraison.
Mot de passe
Cette zone sert à définir le mot de passe de connexion pour l'accès à l'interface web.
Par défaut, l'interface de configuration du devolo Magic 2 LAN ^1-1 n'est pas protégée par un mot de passe. Nous recommandons d'activer la protection contre les accès abusifs en créant un mot de passe immédiatement après l'installation du devolo Magic 2 LAN ^1-1 .
Pour cela, entrez deux fois le nouveau mot de passe souhaité. L'interface web est à présent protégée contre les accès abusifs par votre mot de passe individuel !
Mise à jour du microprogramme
Le microprogramme du devolo Magic 2 LAN ^1-1 contient le logiciel d'exploitation de l'appareil. De temps en temps, devolo met à la disposition des utilisateurs une nouvelle version du microprogramme téléchargeable à partir de son site Internet. Ces nouvelles versions contiennent par exemple des corrections des fonctions.
Pour mettre le microprogramme à jour, commencez par récupérer le fichier correspondant au devolo Magic 2 LAN ^1-1 sur votre ordinateur à partir du site Internet de devolo (www.devolo.com).
Accédez ensuite à la zone System → Firmware upgrade. Cliquez sur Choose... et sélectionnez le fichier téléchargé.
3 Confirmez la procédure de mise à jour en cliquant sur OK. À la fin de la mise à jour, le devolo Magic 2 LAN ^1-1 redémarre automatiquement.
Assurez que la procédure de mise à jour n'est pas interrompue.
4.2.5 Reset
Vous pouvez ici redémarrer l'adaptateur devolo Magic et/ou le ramener aux valeurs par défaut usine.
C Reset
Restart Device
Restart
Factory Reset
Fig. 8: Redémarrage et réinitialisation
Redémarrer l'appareil
Pour redémarrer un adaptateur devolo Magic, cliquez sur Restart.
Réinitialisation de la configuration par défaut
Pour supprimer un adaptateur devolo Magic de votre réseau devolo Magic et réinitialiser sa configuration à l'état de configuration par défaut, cliquez sur Reset.
2 Attendez que le voyant DEL clignote en blanc et débranchez ensuite l'adaptateur devolo Magic du réseau électrique.
Nous attirons votre attention sur le fait que tous vos réglages personnalisés seront perdus !
5 Annexe
5.1 Caractéristiques techniques
| Sécurité (Cryptage) | 128 Bit AES |
| Port périphérique | 1x RJ45(port Gigabit Ethernet) |
| Consommation | Maximum: 4,8 WNormale: 2,8 WMode veille: 0,7 W |
| Alimentation électrique | interne196-250 V AC50 Hz |
| Température (Stockage/Fonctionnement) | -25°C à 70 °C / 0°C à 40°C |
| Dimensions (en mm, sans prise) | 130x66x42 (HxWxD) |
| Conditions ambiantes | 10-90% Humidité de l'air, sans condensation |
| Homologations | CE |
5.2 Optimisation de la largeur de bande
Pour améliorer les performances de transfert dans le réseau, nous recommandons d'observer les règles suivantes :
- Branchez le devolo Magic 2 LAN ^1-1 directement dans une prise murale. Évitez d'utiliser des bloc multiprises. Les signaux PLC passent mal dans les multiprises. - S'il y a plusieurs prises dans le mur directement à côté à l'autre, ils se comportent comme un bloc multiprises. Les prises individuelles sont optimales.
Fig. 9: Optimisation de la largeur de bande
5.3 Élimination des anciens appareils
Applicable dans les pays de l'Union Européenne et les autres pays européens ayant un système de récupération séparé.
Le symbole de poubelle barrée qui se trouve sur l'appareil signifie que cet adaptateur est un appareil électrique ou électronique soumis à la directive European Community WEEE sur les appareils électriques. Ce type d'appareil ne peut plus être éliminé avec les ordures ménagères. Vous pouvez pour cela les déposer gratuitement dans les centres de collecte communaux. Veuillez vous adresser à votre administration locale pour connaître l'adresse et les horaires d'ouverture du centre de collecte le plus proche de chez vous.
5.4 Conditions générales de garantie
Si votre appareil devolo présente un défaut lors de la première mise en service ou pendant la période de garantie, veuillez vous adresser au fournisseur chez lequel vous avez acheté le produit devolo. Ce-lui-ci se chargera pour vous du remplacement ou de la réparation auprès de devolo. Vous trouverez l'ensemble des conditions de garantie sur notre site Internet www.devolo.com/warranty.
Index
A
Adresse IP 32
Appariement 14
C
CE 9
Concept lié au nom du produit 12
Consignes de sécurité 9
Contenu du coffret 22
D
devolo App 25
devolo Cockpit 24
devolo Magic 11
E
Élimination des anciens appareils 38
Équipement de l'adaptateur 13
Étendre le réseau devolo Magic existant 14
G
Garantie 38
|
IPv4 32
IPv6 33
L
LAN (port réseau) 20
Logiciels devolo 24
M
Mise en service d'un nouveau réseau devolo Magic 14
Modifier/attribuer un mot de passe réseau 14, 24
P
PLC 12, 13
Powerline 12
Prise de courant intégrée 21
R
Raccordement au réseau 20
Redémarrage 36
Réinitialisation 15, 25, 36
Réinitialisation de la configuration par défaut 15, 36
Réinitialiser l'adaptateur devolo Magic 15
S
Serveur DHCP 32, 33
U
Utilisation conforme 7
V
Valeurs par défaut usine 15, 25, 36
Voyants d'état DEL 13, 16
