Magic 2 WIFI STARTER KIT - Réseau DEVOLO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de démarrage Wi-Fi avec adaptateurs CPL
Caractéristiques techniques principales	Norme Wi-Fi 802.11ac, débits jusqu'à 2400 Mbps
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Adaptateur : 10 x 6 x 6 cm
Poids	Environ 300 g par adaptateur
Compatibilités	Compatible avec tous les routeurs et appareils Wi-Fi
Fonctions principales	Extension de réseau, prise en charge de la technologie Mesh
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, produit non réparable
Sécurité	Cryptage WPA2, protection contre les surcharges électriques
Informations générales utiles	Installation facile via l'application Devolo, garantie de 3 ans

FOIRE AUX QUESTIONS - Magic 2 WIFI STARTER KIT DEVOLO

Comment configurer mon DEVOLO Magic 2 WIFI STARTER KIT ?

Pour configurer votre DEVOLO Magic 2 WIFI STARTER KIT, branchez les adaptateurs sur des prises électriques. Utilisez l'application DEVOLO Home Network ou l'interface web pour suivre les instructions de configuration et connecter vos appareils.

Pourquoi mon signal Wi-Fi est-il faible ?

Un signal Wi-Fi faible peut être causé par des interférences provenant d'autres appareils électroniques ou par des obstacles (murs, meubles). Essayez de repositionner les adaptateurs pour optimiser la couverture ou utilisez l'application pour vérifier la qualité de la connexion.

Que faire si je ne peux pas me connecter à Internet ?

Vérifiez que les adaptateurs sont correctement branchés et allumés. Assurez-vous que votre routeur est opérationnel. Si le problème persiste, redémarrez tous les appareils et réinitialisez les adaptateurs si nécessaire.

Comment mettre à jour le firmware de mon DEVOLO Magic 2 WIFI ?

Pour mettre à jour le firmware, ouvrez l'application DEVOLO Home Network, sélectionnez votre appareil et recherchez les mises à jour disponibles. Suivez les instructions pour effectuer la mise à jour.

Puis-je utiliser le DEVOLO Magic 2 WIFI STARTER KIT avec un autre fournisseur d'accès Internet ?

Oui, le DEVOLO Magic 2 WIFI STARTER KIT est compatible avec la plupart des fournisseurs d'accès Internet, tant que vous disposez d'un routeur compatible avec le Wi-Fi.

Comment réinitialiser mon DEVOLO Magic 2 WIFI ?

Pour réinitialiser votre appareil, localisez le bouton de réinitialisation sur l'adaptateur. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le.

Est-ce que le DEVOLO Magic 2 WIFI STARTER KIT supporte le Wi-Fi 6 ?

Non, le DEVOLO Magic 2 WIFI STARTER KIT ne supporte pas le Wi-Fi 6. Il est compatible avec les normes Wi-Fi précédentes, y compris le Wi-Fi 5.

Puis-je ajouter des adaptateurs supplémentaires à mon kit ?

Oui, vous pouvez ajouter d'autres adaptateurs DEVOLO Magic 2 à votre réseau existant pour étendre la couverture. Assurez-vous qu'ils sont compatibles avec votre kit.

MODE D'EMPLOI Magic 2 WIFI STARTER KIT DEVOLO

Toutes les informations de ce manuel ont ete reedigees apres une verificatio soigneuse, mais ne peuvent neanmoins garantir les caractetistiques du produit. devolo engage sa responsabilité exclusivement dans les limites stipulées dans les conditions de vente et de livraison.

La transmission et la reproduction de la documentation et des logiciels faisant partie de ce produit, ainsi que l'exploitation de leur contenu, sont interdites sans l'autorisation écrite de devolo. devolo se réserve le droit d'effectuer des modifications à des fins d'améliorations techniques.

Marques

Android™ est une marque déposée de Open Handset Alliance.

Linux est une marque déposée de Linus Torvalds.

Ubuntu est une marque déposée de Canonical Ltd.

Mac et Mac OS X* sont des marques déposées de Apple Computer, Inc.

iPhone*,iPad et iPod sont des marques déposées de Apple Computer, Inc

Windows et Microsoft sont des marques déposées de Microsoft, Corp.

devolo, dLAN et le logo devolo sont des marques déposées de devolo AG.

Toutes les autres marques citées appartiennent à leurs propriétaires respectifs. devolo se réserve le droit de modifier les informations mentionnées sans avis préalable, et ne saurait être tenue responsable d'eventuelles erreurs ou modifications.

devolo AG

Charlottenburger Allee 67

52068 Aachen

Deutschland

www.devolo.com

Aachen, février 2019

Version 1.1_02/19

Contenu

1 Avant-propos 6

1.1 Information sur cette documentation 6
1.2 Utilisation conforme 8
1.3 Conformité CE 9
1.4 Consignes de sécurité 9
1.5 devolo dans Internet 10

2 Introduction 11

2.1 devolo Magic 11
2.2 Présentation de l'adaptateur devolo Magic 12
2.3 Appariement - étabir la connexion PLC 15

2.3.1 Lire le témoin de contrôle PLC 17
2.3.2 BoutonWiFi 22
2.3.3 Lire le témoin de contrôle WiFi 24
2.3.4 Bouton de réinitialisation 25
2.3.5 Prises reseau 25
2.3.6 Antennes WiFi 25
2.3.7 Prise de courant intégrée 25

3 Mise en service 26

3.1 Contenu du coffret 26
3.2 Configuration système requise 26
3.3 Connector le devolo Magic 2 WiFi 2-1 27

3.3.1 Starter Kit - établissement automatique d'un nouveau devolo Magic réseau PLC 27
3.3.2 Extension - ajouter un autre devolo Magic 2 WiFi 2-1 dans un réseau PLC existant 28
3.3.3 Modifier le mot de passer réseau 28
3.3.4 Configurer un réseau WiFi avec le devolo Magic 2WiFi 2-1 28
3.3.5 IntegrER le devolo Magic 2 WiFi 2-1 dans un réseau WiFi existant . 29

3.4 Installer les logiciels devolo 29

3.5 Supprimer devolo Magic d'un réseau PLC 30

4 Configuration du réseau 31

4.1 Afficher l'interface web intégrée 31
4.2 Généralités 31
4.3 Apercu general 34
4.4WiFi 36

4.4.1 Etat 37
4.4.2 RéseauxWiFi 38
4.4.3 Réseau Invité 41
4.4.4 Mesh (réseau maille) 42
4.4.5 Planificateur WiFi 45
4.4.6 Contrôle parental 46
4.4.7 Wi-Fi Protected Setup (WPS) 48
4.4.8 Réseaux voisins 50

4.5 Powerline 51
4.6 LAN 54
4.6.1 Etat 54
4.6.2 Configuration IPv4/IPv6 54

4.7 Systeme 56

4.7.1 Etat 56
4.7.2 Gestion 56
4.7.3 Configuration 58
4.7.4 Microprogramme 59
4.7.5 Config Sync 60

5Annexe 61

5.1 Caracteristiques techniques 61
5.2 Optimisation de la largeur de bande 61
5.3 Fréquences et puissance d'émission 62
5.4 Canaux et fréquences porteuses 63
5.5 Elimination des ancients appeareils 64
5.6 Conditions generales de garantie 65

1 Avant-propos

Bienvenue dans le monde fantastique de devolo Magic!

devolo Magic transforme instantanément votre domicile en un centre multimédia tourné vers l'avenir. Avec devolo Magic, vous profitez d'une plus grande vitesse, d'une stabilité et d'une portée accrues et, ainsi, d'un plaisir inégalé de surfer sur Internet!

1.1 Information sur cette documentation

Lisez attentivement toutes les consignes de sécurité et les instructions avant d'utiliser l'appareil et conservez le manuel et le guide d'installation pour pouvoir les consulter ultérieurement.

Après une courte introduction à «devolo Magic» ainsi que la presentation du devolo Magic 2WiFi ^2-1 au chapitre 2, le chapitre 3 vous montre la mise en service de votre adaptateur dans votre réseau.

Le chapitre 4 décrit en détaill les réglages dans l'interface de configuration devolo Magic.

Des astuces pour optimiser la largeur de bande, les indications sur l'ecocompatibilite du produit ainsi

que nos conditions de garantie sont fournies au chapitre 5 à la fin de ce manuel.

Description des symboles

Dans cette section, nous vous fournissons une description succincte de la signification des différents symboles utilisés dans le manuel et / ou sur la plaquette signalétique, sur la prise de l'appareil ainsi que sur l'emballage :

Symbole	Description
	Symbole de sécurité très important qui vous avertit d'un danger dû à la tension électrique et qui en cas de non-respect peut entraîner des blessures très graves ou la mort.
	Symbole de sécurité important qui vous avertit d'une situation potentielle dangereuse avec risque de brûlure et qui, si elle n'est pas évitée, risque d'entrainer des lési-ons corporelles mineures ainsi que des dommages matériels.
!	Remarque importante qui signale le risque évientuel de dommages matériels et dont il est recom-mandé de tener compte.
	L'appareil ne doit être utilisé que dans des locaux secs et fermés.
CE	Par le marquage CE, le fabricant / le responsable de la mise en circulation déclare que le produit est conforme aux directives européennes en vigueur et qu'il a été soumis aux procédures d'évaluation de la conformité prescrites.
	Sert à éviter les déchets d'appareils ELECTriques et électroniques et à la réduction de tels déchets grâce à la réutilisation, au recyclage et aux autres formes de valorisation. La directive European Community WEEE fixe des normes minimales pour le traitement des déchets d'équipe-ments electriques et électroniques dans l'UE.

Symbole	Description
i	Conseils et astuces concernant la configuration du produit.
✓	Indique que le déroulement d'une action est terminé

1.2 Utilisation conforme

Utilisez les produits devolo, les logiciels devolo et les accessoires fournis conformément à la description pour éviter des dommages et blessures.

Produits

Les produits devolo sont des dispositifs de communication destinés à une utilisation interieure* et sont équipés, selon le produit, de la technologie CPL- (CourantPorteur en Ligne) et/ou d'un module WiFi. Les PC, ordinateurs portables, smartphones, tablettes, smart TV etc. qui y sont connectés, sont intégrés dans le réseau domestique sans câblage fastidieux, via le réseau électrique existant et/ou le WiFi. Les apparèils devolo ne doivent enaucun cas être utilisés à l'extérieur étant donné que de fortes variations de température et l'humidité peuvent endommager aussi bien le produit que le cable électrique. La hauteur de montage des produits

devolo ne doit pas dépasser deux métres dans la mesure où il n'y a pas de mécanisme de fixation supplémentaire. Les produits sont prévus pour une'utilisation dans l'UE, la Suisse et la Norvège.

• A l'exception des produits devolo Outdoor qui sont ajustés pour l'extérieur grâce à la certification IP.

Logiciels

Les apparèils devolo peuvent uniquement être utilisés avec les programmes autorisés qui peuvent être télécharges gratuite sur le site web de devolo AG (www.devolo.com) et dans les boutiques d'applications (iOS et Google Play). Toute modification des microprogrammes et logériels spécifiques du produit peuvent endommager les produits, les rendre inutilisables dans le pire des cas et comprometter la conformité.

Utilisez toujours la version logicielle la plus récente pour bénéficiair des nouvelles fonctions de sécurité et des améliorations matérielles. Le logiciel devolo installé vous informme automatiquement quand une nouvelle version logicielle est disponible.

Accessoires

Utilisez uniquement les accessoires fournis.

1.3 Conformité CE

Ce produit est conforme aux exigences des directives 2014/353EU, 2011/65/EU et 2009/125/EC.

Ce produit est prévu pour l'exploitation au sein de l'UE, en Suisse et en Norvège.

La déclaration de conformité CE simplifiée sous forme imprimée est jointe au produit. Elle est également disponible dans l'internet sur www.devolo.com/support/ce.

1.4 Consignes de sécurité

Il est impératif d'avoir lu et compris toutes les consignes de sécurité et instructions d'utilisation avant demettre les appeareils devolo en service et de conserver les manuels pour pouvoir les consulter ultérieurement.

DANGER! Choc électrique

Ne pasmettrelesdoigts dansla prise de courant,nepasouvril'appareil etnepasintroduire d'objet dans la prise de courant ni dans les orifices de ventilation

Les apparèils devolo ne requirement aucune maintenance de la part de l'utilisateur. En cas de dom-

mage, coupez l'appareil devolo du réseau électrique en débranchant le boîtier ou en débranchant la prise de courant. Adressez-vous ensuite exclusivement à des professionnels qualifiés (service après-vente). L'appareil a subi un dommage quand

la fiche secteur est endommagée,
du liquide (pluie ou eau) a pénétré dans l'appa-reil devolo,
I'appareil devolo ne répond plus,
le boîtier de l'appareil devolo est endommagé.

Ne pas brancher les apparèils devolo directement les uns dans les autres. Les apparèils ainsi branchés peuvent avoir une vitesse de transmission réduite.

DANGER! Choc électrique

L'appareil doit être branché à une prise de courant avec conducteur de protection rac-cordé

Les apparêls devolo doivent uniquement être exploités sur un réseau d'alimentation électrique correspondant aux specifications indiquées sur sa plaquette signalétique.

Pour couper l'appareil devolo du secteur, débranche le boitier ou la fiche secteur de la prise de courant.

La prise de courant et tous les apparciels réseau raccordés doivent être accessibles facilement pour que vous puissiez les débrancher rapidement au besoin.

PRUDENCE! Développement de chaleur pendant le fonctionnement

Certaines parties du boîtier peuvent être brûlantes dans certaines circonstances.

Monter l'appareil à l'abri des contacts et veiller à un emplacement optimal

Les apparèils devolo doivent uniquement être mis en place à des endroits qui garantissent une ventilation suffisante. Les fentes et les ouvertures du boîtier servent à la ventilation :

Ne jamais obstruer les fentes et les ouvertures et ne jamais recouvrir les apparciels devolopendant le fonctionnement.
- Ne déposez aucun objet sur les apparêils devolo.
N'introduisez chaque objet dans les ouvertures des apparèils devolo.
N'exposez pas les apparèils devolo à des flam-mes{nues (bougie, feu de cheminée, etc.).

N'exposez pas les apparciels devolo à une source de chaleur directe (radiateur, rayons du soleil, etc.).

ATTENTION! Endommagement du boîtier par les produits de nettoyage contenant des solvants

Nettoyer seulement débranché et avec un chiffon sec!

1.5 devolo dans Internet

Toutes les informations détaillées sur nos produits et sur les réseaux PLC sont disponibles sur Internet à l'adresse www.devolo.com.

Vous y trouvrez non seulement le descriptor et la documentation des produits, mais aussi la version à jour des logiciels devolo et du microprogramme de l'appareil.

Si vous avez d'autres idées ou suggestions concernant nos produits, n'hésitez-pas à nous contacter en écrivant à [e-mail] ou bien [e-mail]!

2 Introduction

2.1 devolo Magic

Home is where devolo Magic is – devolo Magic transforme instantanément votre domicile en un centre multimédia du futuror avec une plus grande

vitesse, une stabilité et une portée accrues et, ainsi, un excellent plaisir de surfer sur Internet!

Laissez-vous inspirerER par des produits facies à installer dotés d'une technologie innovante impressionnante et d'une puissance imbattable.

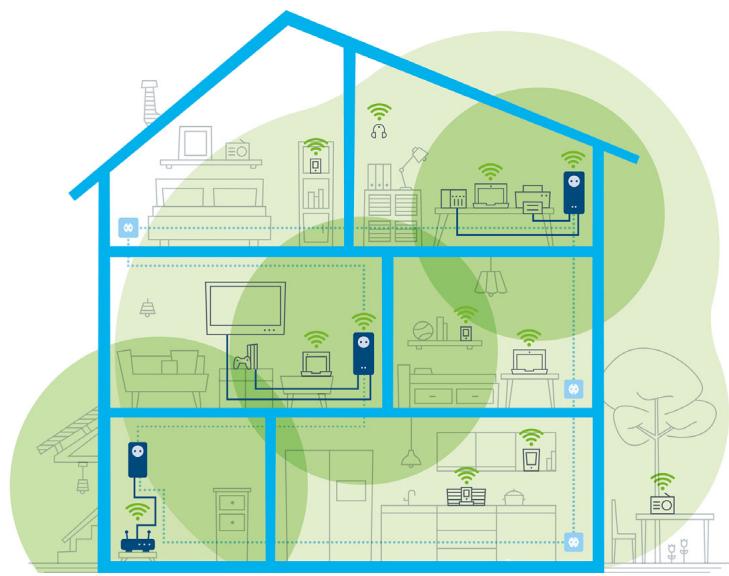

Fig. 1 devolo magic dans toute la maison

Le concept qui se cache derrière le nom du produit

Le concept qui se cache derrière le nom devolo Magic est le suivant:

Famille de produits	devolo Magic
Catégorie de puissance	2
Type de transmission	WiFi
Nombre de ports	2
Prise de courant intégrée	1 (= oui)

Pour être des aujourd'hui préparé à la technique de démain

devolo Magic incarne la nouvelle génération de la technologie Powerline (PLC) basée sur le standard G.hn. Le standard G.hn a été développé par l'Union internationale des télécommunications (UIT) et son développement est actuellément principalement poursuivi par l'association professionnelle HomeGrid Forum. Les produits devolo Magic sont certifiés conformément aux prescriptions HomeGrid et sont compatibles avec d'autres produits certifiés HomeGrid.

Tout comme la technologie HomePlug AV utilisée sur les adaptateurs dLAN devolo deja déployés,

devolo Magic fait également appel au réseau électrique domestique pour la transmission de données et garantit une performance et une stabilité impeccable même là où la pose de cables réseau est impossible ou n'est pas souhaïée et/ou les plafonds et murs entravent souvent la couverture WiFi.

Pour la réalisation d'un réseau devolo Magic, vous avez besoin d'au moins deux adaptateurs devolo Magic. Pour des raisons techniques, les adaptateurs de la série devolo Magic ne sont pas compatibles avec les adaptateurs dLAN.

2.2 Présentation de l'adaptateur devolo Magic

Déballer – Brancher – Commencer et être armé de rapidité et de stabilité pour la nouvelle génération de la technologie Powerline ainsi que du nouveau maillage Mesh WiFi :

Powerline

avec des vitesses de jusqu'à 2400 Mbits/s
sur des distances de jusqu'a 500 metres
Sécurité - avec cryptage Powerline 128-Bit-AES

Mesh WiFi

avec des vitesses de jusqu'à 1200 Mbits/s
4 antennes se chargent en même temps des fréquences WiFi 2,4 et 5 GHz et utilisent la largeur de la bande de fréquences 5 GHz tout entière (Dynamic Frequency Selection, DFS).
- Airtime Fairness (équité du temps de diffusion) – les apparèils WiFi les plus rapides ont la priorité dans le réseau.
Band Steering (commande de la bande) - utilisation de la bande de fréquences optimale (bandes de fréquence 2,4 et 5 GHz)
- Roaming (itinérance) - connexion instantanée sans transition au point d'accès WiFi le plus puissant
- Sécurité – avec WPA2 pour Wireless ac (normes IEEE 802.11a/b/g/n/ac définissant le réseau sans fil haut débit)
- Des fonctions supplémentaires pratiques comme le contrôle parental, Invité WiFi, le planificateur hora et Config-Sync sont intégrées dans le devolo Magic 2WiFi ^2-1 .
Economie - le mode d'économie d'énergie intégré diminue automatiquement la consommation d'énergie en cas de faible quantité de données.

• Par l'intermédiaire de 2 prises réseau Gigabit sur le devolo Magic 2 WiFi ^2-1 , vous connectez à votre accès Internet (p. ex. routeur) via le réseau Powerline les apparèils stationnaires, comme p. ex, votre console de jeu, votre télévisér ou votre récepteur multimédia.
  Sa prise de courant intégrée peut servir de prise de courant murale normale pour alimenter en courant un autre appeareil du réseau ou être utilisée comme une multiprise.

Le devolo Magic 2 WiFi ^2-1 possede

• une prise de courant intégrée,
  un bouton PLC avec voyant d'etat DEL,
  un bouton WiFi avec voyant d'etat DEL,
  quatre antennes WiFi intégrées,
  deux prises réseau Gigabit,
• un bouton de réinitialisation (à côté des prises réseau).

Les voyageants d'etat DEL peuvent être désactivés. Vous trouvez de plus amples informations à ce sujet au chapitre 4 Configuration du réseau ou dans le manuel produit du logiciel devolo Cockpit sur Internet sous www.devolo.com/cockpit.

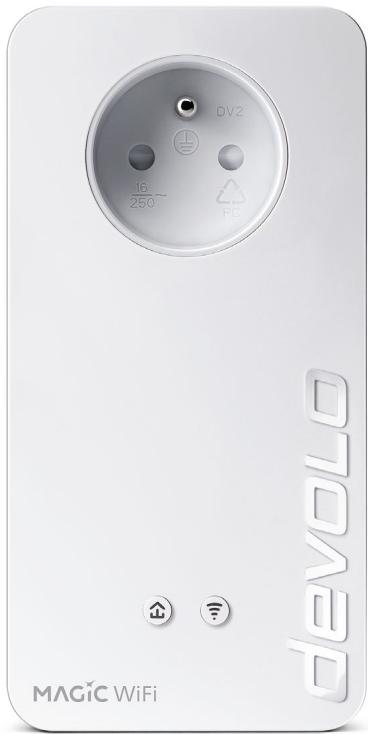

Fig. 2: devolo Magic 2 WiFi avec connecteur et prise de courant propres au pays

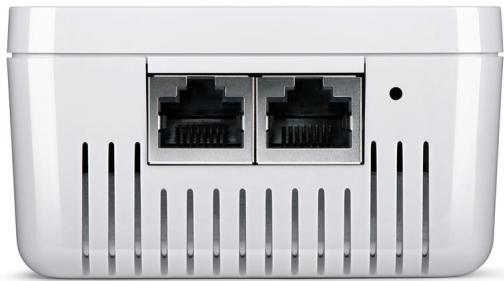

Fig. 3 Prises réseau

2.3 Appariement - étabir la connexion PLC

Les adaptateurs devolo Magic configurés par défaut c'est-à-dire qui viennent juste d'être achetés ou qui ont été réinitialisés avec succès (voir chapitre 3.5 Supprimer devolo Magic d'un réseau PLC) tentent automatiquement un apparlement (étabrir la connexion PLC) avec un autre adaptorateur devolo Magic.

Mise en service d'un nouveau réseau PLC devolo Magic

Après avoir branché l'adaptateur devolo Magic sur une prise de courant murale libre, celui-ci tente automatiquement d'établit un nouveau réseau devolo Magic dans les 3 minutes qui suivent.

Ajouter un autre adaptateur devolo Magic à un réseau devolo Magic existant

Pour ajouter un nouveau devolo Magic 2 WiFi ^2-1 dans votre réseau devolo Magic existant, vous dévez d'abord le connecter aux autres adaptateurs devolo Magic pour creer un réseau. Il suffit pour cela d'utiliser un mot de passer commun qui peut être attribué de différentes manières:

• par l'intermédiaire de devolo Cockpit ou de devolo Home Network App (voir chapitre 3.4 Installer les logiciels devolo),
• par l'intermédiaire de l'interface web (voir chapitre 4.5 Powerline)
  ou par l'intermédiaire du bouton PLC comme décrit ci-après.
  Pour cela, branche le nouvel adaptateur devolo Magic dans une prise de courant murale libre et appuyez pendant env. 1 seconde sur le bouton PLC d'un adaptateur

devolo Magic de votre réseau devolo Magic existant.

Il n'est possible d'ajouter qu'un seul adaptateur devolo Magic par procEDURE d'appariement.
Appuyez dans les 3 minutes qui suivent sur le bouton PLC de l'devolo Magic adaptateur que vous souhaitez ajouter à votre réseau devolo Magicexistant. Levoyant DEL de cet adaptateur clignote maintainant également en blanc.
Apures un certain temps, les voyageants DEL cesser de clignoter et restent allumés en blanc. L'adaptateur devolo Magic a été ajouté avec succès à votre réseau devolo Magic existant.
Pour de plus amples informations sur l'installation des adaptateurs devolo Magic, veuilles dire le chapitre 3.3 Connecter le devolo Magic 2 WiFi ^2-1 .

2.3.1 Lire le témoin de contrôle PLC

Le témoin de contrôle PLC (DEL) intégré indique l'état du devolo Magic 2 WiFi ^2-1 par clignotement et allumage:

	DEL	Comportement	Signification	Voyant d'etat DEL (interface web*)
1	DEL rouge	Allumé jusqu'à 2 secondes.	Démarrage	Non verrouillab- le
2	DEL rouge	Clignote toutes les 0,5s (allumé/étéint)	État 1: la réinitialisation de l'adaptateur devolo Magic a réussi. Le bouton PLCRéinitialisation a été actionné pendant plus de 10 secondes. État 2: l'adaptateur devolo Magic se trouve (à nouveau) à l'état de configuration par défaut. Depuis la dernière réinitialisation, notamment avec un autre adaptateur devolo Magic n'a eu lieu. Connectez l'adaptateur à un autre adaptorateur devolo Magic pour constituer un réseau PLC fonctionnel, comme déscrit au chapitre 2.3 Appariement – établier la connexion PLC.	Non verrouillab-le
3	DEL rouge	Allumé en perma-nence	État 1: les autres participants du réseau sont en mode veille et ne sont donc actuellément pas joignables par l'intémidaire du réseau électrique. Dans cet état, les voyants DEL PLC des autres adaptateurs devolo Magic cligno- tent juste brièvement en blanc. État 2: la connexion avec les autres participants au réseau a été interrompue. La ligne électrique présente peut-être un dérange- ment électromagnétique ou une haute fré-quence. Le cas échéant, rapprochez les adaptateurs devolo Magic les uns des autres ou essayez de désactiver la source de pertur- bation.	Verrouillable
4	DEL rouge et blanche	Clignote à intervals de 0,1 seconde rouge/2 secondes blanc	Le débit de transmission de données est faible.**	Verrouillable
5	DEL blanche	État 1: clignote à intervalles de 0,5 seconde.	État 1: cet adaptateur devolo Magic est en mode d'appariement et recherche de nouveaux adaptateurs devolo Magic.	Non verrouillab-le
		État 2: clignote à intervalles de 1 seconde.	État 2: quelqu'un a déclenché la fonction d'identifi-cation de l'appareil sur l'interface web ou dans l'appli devolo Home Network App. Cette fonction permet d'identifier l'adaptateurdevolo Magic recherche.
6	DEL blanche	Allumé en perma-nence	La connexion devolo Magic est parfaite et l'adaptateur devolo Magic est prét à fonctionner.	Verrouillable
7	DEL blanche	Clignote à inter-valles de 0,1 seconde al-lumé /5 secondes éteint	L'adaptateur devolo Magic est en mode veil-le.***	Verrouillable
	DEL	Comportement	Signification	Voyant d'état DEL (interface web*)
8	DEL rou-ge et blanche	Clignote à inter-valles de 0,5 seconde rou-ge/0,5 seconde blanc	L'adaptateur devolo Magic effectue une mise à jour du microprogramme.	Non verrouillab-le

*Vous trouvrez des informations sur l'interface web au chapitre 4 Configuration du réseau.

**Vous trouvrez des instructions pour l'amélioration du débit de transmission de données au chapitre 5.5 Élimination des anciens appareils.

***Un adaptateur devolo Magiconne en mode veille au bout d'environ 10 minutes si aucun appar-. reil reseau allumé (par ex. un ordinateur) n'est connecte a l'interface reseau et que le WiFi est desactivé.Dans ce mode, l'adaptateur devolo Magic n'est pas joignable par l'internendiaire du reseau electrique.Des que l'appareil reseau (par exemple un ordinateur) connecte a l'interface reseau est remis en marche,voite adaptateur devolo Magic est a nouveau joignable par l'internendiaire du reseau electrique.

Vérifiez si l'adaptateur est correctement branché sur le réseau électrique et si la procédure d'appariement a été effectue avec succès. Pour des informations complémentaires, reportez-vous à 3.3 Connecter le devolo Magic 2 WiFi ^2-1 .

2.3.2 Bouton WiFi

Ce bouton commande les fonctions suivantes:

Par défaut, la fonction WiFi est déjà active et le réseau sans fil est sécurisé par WPA2. La clé WiFi par défaut pour l'installation initiale du devolo Magic 2WiFi ^2-1 est la clé WiFi de l'appareil. Cette clé unique est imprimée sur l'étiquette au dos du boîtier.

devolo Magic 2 WiFi 2-1

MT:3082

230V/16A

max. load 3500W

230V\~, 50Hz, 0.1A

Sec. ID:

WWW-WWWW-WWWWW-WWW

PLC MAC: XX:XX:XX:XX:XX:XX

Fig. 4: Plaque signalétique

S/N: 1806211111222221

Devolo AG, Charlottenburger Allee 67, D-52068 Aachen

XX

Avant la mise en réseau, notez la clé WiFi du devolo Magic 2 WiFi ^2-1 . Cette clé unique de l'appareil (WiFi key) est imprimée sur l'étiquette au dos du boîtier.

Pour établier la connexion entre le devolo Magic 2 WiFi ^2-1 et votre ordinateur portable, la tablette ou le smartphone via WiFi, saisissez la clé WiFi de l'adaptateur dans le champ de sécurité réseau.

Pour désactiver le WiFi, appuyez sur le bouton WiFi pendant plus de 3 secondes.
Pour activer à nouveau le WiFi, appuyez brievement sur le bouton WiFi.

Connector les apparéils WiFi via WPS

Si l'appareil est dans l'état de livreaison, appuyez brievement sur le bouton WiFi pour activer la fonction WPS.
Si la connexion WiFi est désactivée et que vous VOULEZ activer la fonction WPS, appuyez deux fois sur le bouton WiFi; une fois pour activer le WiFi et une deuxième fois pour activer la fonction WPS.
Si la connexion WiFi est activée et que vous voulez transmettre ces réglages à un autre adaptateur devolo Magic, reportez-vous au chapitre 4.7.5 Config Sync.

WPS est une norme de chiffrement développée par Wi-Fi Alliance. WPS facilité l'ajout de nouveaux péripériques dans un réseau existant. Les informations détaillées à ce sujet sont fournies au chapitre 4.4.7 Wi-Fi Protected Setup (WPS).

2.3.3 Lire le témoin de contrôle WiFi

Le témoin de contrôle WiFi (DEL) intégré indique l'etat du devolo Magic 2WiFi ^2-1 par clignotement ou allumage

	DEL WiFi	Comportement	Signification	Voyant d'etat DEL (interface web*)
1	DEL blanche	Clignote à intervals de 0,1 seconde allumé / 5 secondes éteint	L'adaptateur devolo Magic est en mode WPS pour intégrer les appa-reils WiFi par WPS.	Non verrouillable
2	DEL blanche	Allumé en permanence	Le WiFi est allumé et actif.	Verrouillable
	DEL blanche	Inactif	État 1 : La DEL WiFi est éteinte et l'adaptateur devolo magic est toujours prét à l'emploi.Iétat 2 : La fonction WiFi est désactivée.	Verrouillable

*Vous trouvrez des informations sur l'interface web au chapitre 4 Configuration du réseau.

2.3.4 Bouton de réinitialisation

Le bouton de réinitialisation (à côté des prises réseau) a deux fonctions différentes :

Redémarrage

L'appareil effectue un redémarrage quand vous appuyez sur le bouton de réinitialisation pendant moins de 10 secondes.

Valeurs par défaut usine

Pour supprimer un adaptateur devolo Magic de votre réseau devolo Magic et réinitialiser sa configuration aux valeurs par défaut, appuyez sur le bouton de réinitialisation pendant plus de 10 secondes.

Nous attirons votre attention sur le fait que tous vos réglages personnalisés seront perdus!

Attendez que levoyant DEL clignote en blanc et débranchez ensuite l'adaptateur devolo Magic du réseau électrique.

L'adaptateur devolo Magic a ete supprimé avec succes de votre reseau devolo Magic.

2.3.5 Prises réseau

A l'aide des prises au réseau de l'adaptateur devolo Magic, vous pouvez le connecter à des apparils stationnaires comme p. ex. les PC, les consoles de jeu etc. via un cable Ethernet normal.

2.3.6 Antennes WiFi

Les antennes WiFi à l'intérieur du boîtier servent à connecter d'autres périphériques réseau par WiFi.

2.3.7 Prise de courant intégrée

Utilisez toujours la prise de courant intégrée de l'adaptateur devolo Magic pour relier d'autres consommateurs électriques au réseau électrique. En particulier les apparèils électroniques avec blocs d'alimentation peuvent avoir une influence négative sur la puissance PLC.

Le filtrer réseau intégré dans l'adaptateur devolo Magic filtré ce genre de perturbation exter-ne et réduit ainsi la perturbation de la puissance PLC.

3 Mise en service

Ce chapitre déscrit la mise en service de votre devolo Magic 2 WiFi ^2-1 . Nous décrivons le raccordement de l'appareil et vousprésentons brievement le logiciel devolo.

3.1 Contenu du coffret

Avant d'installer votre devolo Magic 2 WiFi ^2-1 , vérifie que tous les composants faisant partie du produit sont bien dans le coffret :

Single Kit:

○ 1 devolo Magic 2 WiFi 2-1
Guide d'installation sur papier
Dépliant papier sur la sécurité
déclaration CE simplifiée
Documentation en ligne

ou

Starter Kit:

○ 1 devolo Magic 2 WiFi 2-1
1 devolo Magic 2 LAN 1-1
1 cable Ethernet
Guide d'installation sur papier
Dépliant papier sur la sécurité

déclaration CE simplifiée
Documentation en ligne

Kit multiroom:

2 devolo Magic 2 WiFi 2-1
○ 1 devolo Magic 2 LAN ^1-1
1 cable Ethernet
Guide d'installation sur papier
Dépliant papier sur la sécurité
déclaration CE simplifiée
Documentation en ligne

devolo se réserve le droit de modifier le contenu du coffret sans préavis.

3.2 Configuration système requise

Systèmes d'exploitation pris en charge par le calculé de l'exploitation.

à partir de Win 7 (32 bits/64 bits),
à partir de Ubuntu 13.10 (32 bits/64 bits),
O à partir de Mac OS X 10.9

Raccordement au réseau

Attention,Vote ordinateur ou l'appareil correspondant doit dispose d'une carte reseau ou d'un adaptateur reseau avec interface reseau.

Pour l'établissement d'un réseau devolo Magic, vous avez besoin d'au moins deux adaptateurs devolo Magic.

3.3 Connecter le devolo Magic 2 WiFi 2-1

ATTENTION! Endommagement de l'appareil par des conditions ambiantes Utiliser l'appareil uniquement dans des locaux secs et fermés

Les chapitres suivants vous montrent comment connecter et intégrer le devolo Magic 2WiFi ^2-1 dans un réseau. La façon exacte de procéder est décrite à l'appui de différents scénarios de réseau possibles.

La plage de tension d'alimentation admise pour le fonctionnement de l'appareil ainsi que la puissance consommée figurent sur la plaque signalétique au dos du boîtier. D'autres caractéristiques techniques du produit sont disponibles dans la gamme Produits à l'adresse www.devolo.com.

3.3.1 Starter Kit - établissement automatique d'un nouveau devolo Magic réseau PLC

Reliez un devolo Magic 2 LAN ^1-1 au port reseau de votre apparéil d'accès Internet (par ex. votre routeur Internet).

PRUDENCE! Risque de trèbuchement Veiller à ce que le cable Ethernet ne soit pas un obstacle et à ce que la prise de courant et les appareils réseau connectés soient facilement accessibles

2 Branchez les deux adaptateurs devolo Magic dans des prises de courant murales libres dans les 3 minutes qui seront. Dès que les voyants DEL des deux adaptateurs clignotent en blanc à intervalles réguliers de 0,5 seconde, ils sont opérationnels ettent automatiquement d'étabrir une connexion cryptée entre eux (voir le chapitre 2.3.1 Lire le témoin de contrôle PLC).

Lorsque les voyants DEL des deux adaptateurs devolo Magic sont allumées en blanc, votre réseau devolo Magic est configuré et protégé contre tout accès non autorisé.

3.3.2 Extension - ajouter un autre devolo Magic 2 WiFi ^2-1 dans un réseau PLC existant

Avant de pouvoir utiliser le nouveau devolo Magic 2WiFi ^2-1 dans votre réseau devolo Magic, vousdez d'abordle connecter à vos autres adaptateurs devolo Magic existants pour creer un réseau. Cette intégrationse fait atravers l'utilisation d'un mot de passer commun.

1 Branchez le devolo Magic 2 WiFi ^2-1 dans une prise murale libre. Dès que levoyant DEL clignote en blanc à intervalles réguliers de 0,5 seconde, l'adaptateur est opérationnel mais n'est pas encore intégré dans un réseau devolo Magic (voir le chapitre 2.3.1 Lire le témoin de contrôle PLC).
Appuyez dans les 3 minutes qui suiventpendant env.1 seconde sur le bouton PLC d'unadaptateur devolo Magic de votre réseau existant devolo Magic.

Lorsque les voyants DEL des deux adaptateurs devolo Magic sont allumés en blanc, le nouvel adaptateur a été intégré avec succès dans votre réseau devolo Magic existant.

Il n'est possible d'ajouter qu'un seul nouvel adaptateur par procédure d'appariement.

3.3.3 Modifier le mot de passer réseau

Un mot de passer de réseau peut, en outre, être modifié

• par l'intermédiaire de l'interface web de l'adaptateur devolo Magic (voir le chapitre 4.5 Powerline)
  ou
• par l'intermédiaire de devolo Cockpit ou de devolo Home Network App. Pour plus d'informations à ce sujet, veuilles consulter le chapitre suivant.

3.3.4 Configurer un réseau WiFi avec le devolo Magic 2WiFi 2-1

Pour étabir la connexion WiFi avec votre ordinaireur portable, votre tablette ou votre smartphone,entrez la clé WiFi notéeAAPravant comme clé de sécurité réseau.

3.3.5 Intégrer le devolo Magic 2 WiFi ^2-1 dans un réseau WiFi existant

Pour que le devolo Magic 2WiFi ^2-1 ait la même configuration WiFi que vous routeur WiFi, vous pouvez recupérer les données de connexion WiFi à l'aide de la fonction WiFi Clone. Celle-ci peut être activée de plusieurs manières :

Activer WiFi Clone :

• Activer WiFi Clone par pression de bouton: appuyez d'abord sur le bouton WiFi doté du symbole WiFi sur l'avant du devolo Magic 2WiFi ^2-1 et ensuite sur le bouton WPS du routeur WiFi dont vous pouze récapucérer les données de connexion.

ou

• Activer WiFi Clone via l'interface Web. Les informations détaillées sur cette fonction sont fournies dans le chapitre 4.4.7 Wi-Fi Protected Setup (WPS).

Voutrouvezdesinformationsurl'interface webauchapitre4Configurationdurreseau.

3.4 Installer les logiciels devolo

Installer les logiciels devolo Cockpit

devolo Cockpit détecte tous les adaptateurs devolo Magic à portée dans votre réseau devolo Magic, affiche les informations sur ces apparciels et crypte votre réseau devolo Magic de manière individuelle. Le logiciel vous permet d'acceder à l'interface web intégrée.

Systèmes d'exploitation pris en charge par le logiciel devolo Cockpit (à partir de la version 5.0):

à partir de Win 7 (32 bits/64 bits),
à partir de Ubuntu 13.10 (32 bits/64 bits),
à partir de Mac OS X 10.9
Vous trouvrez le manuel produit,lelogiciel et deplus amples informations sur devolo Cockpit sur Internet à l'adresse www.devolo.com/cockpit.

Télécharger devolo Home Network App

devolo Home Network App est l'application gratuite de devolo servant aussi à contrôleur et configurer les connexions WiFi, Magic et Ethernet de l'adaptateur devolo Magic avec un smartphone ou une tablette. Le smartphone ou la tablette se

connecte alors à l'adaptateur devolo Magic du réseau à domicile via WiFi.

Téléchargez devolo Home Network App sur votre smartphone ou votre tablette à partir du magasin en ligne.
L'appli devolo Home Network App est enregistrée comme d'habitude dans la liste des applications de votre smartphone ou de votre tablette. Vous accedez au menu de démarrage en appuyant sur l'icone devolo Home Network App.

Vous trouvez de plus amples informations sur devolo Home Network App sur Internet à l'adresse www.devolo.com/devolo-app.

3.5 Supprimer devolo Magic d'un réseau PLC

Pour supprimer un adaptateur devolo Magic de votre réseau et réinitialiser sa configuration aux valeurs par défaut, appuyez sur le bouton de réinitialisation pendant plus de 10 secondes. Attendez que levoyant DEL clignote en blanc et débranchez ensuite l'adaptateur du réseau électrique.

Nous attirons votre attention sur le fait que tous vos réglages personnalisés seront perdus!

Pour l'intégrer ensuite dans un autre réseau, procédez comme décrit au chapitre 3.3.2 Extension - ajouter un autre devolo Magic 2 WiFi ^2-1 dans un réseau PLC existant.

4 Configuration du réseau

Le devolo Magic 2WiFi ^2-1 possède une interface web intégrée pouvant être affichée avec un navigateur Web courant. Cette interface permet de régler tous les paramètres d'exploitation de l'adaptateur.

4.1 Afficher l'interface web intégrée

Vous accedez à l'interface web en ligne intégrée du devolo Magic 2 WiFi ^2-1 de plusieurs manières :

• à l'aide devolo Home Network App de votre smartphone ou de votre tablette, vous accédez à l'interface web de l'appareil en tapant dans la page d'aperçu général de devolo Home Network App sur la roue dentée/flèche.
  Pour la description détaillée de devolo Home Network App, consultez le chapitre 3.4 Installer les logiciels devolo.

ou

• à l'aide du logiciel Cockpit en sélectionnant Demarrer → Tous les programmes → devolo → devolo Cockpit pour acceder à l'interface

web de l'appareil enclistant avec le pointeur de souris sur l'onglet correspondant du devolo Magic 2WiFi ^2 - 1 .Le logiciel recherche I'adresse IP actuelle et commence la configuration dans I'explorateur Web.

Par défaut, vous accédez directement à l'interface web. Si vous avez définir un mot de passer de connexion au moyen de l'option Systeme → Gestion, vous devez l'entréeAAParavant. Pour les détails, lisez le chapitre 4.7 Systeme.

4.2 Généralités

Toutes les fonctions de menu sont décrites dans la fenêtre correspondante du menu et dans le chapitre correspondant du manuel. L'ordre de la description dans le manuel suit l'arborescence des menus. Les figures de l'interface utilisateur de l'appareil sont à titre d'exemple.

Se connecter

L'interface de configuration n'est pas protégée par un mot de passer. Pour éviter que des tiers accèdent à l'appareil, créez un mot de passer lorsque vous vous connectez pour la première fois.

Pour vous connecter, entreprises sont obligés à couvert des communications.

Veuillez vous connecter avec votre mot de passer!

Mot de passer :

Mot de passer

Connector

Se déconnecter

Pour quitter l'interface de configuration, cliquez sur Déconnexion.

Sélectionner la langue

Fig. 5: Aperçu général

Sélectionnez la langue voulue dans la liste déroulante des langues.

Les menus principaux de l'interface de configuration et les sous-menus apparaissent sur le côté gau

che. Cliquez sur un sous-menu pour y acceder directement.

①Vue d'ensemble
Wi-Fi
Powerline
LAN
Système

Effectuer une modification

Dès que vous procédez à une modification, deux symboles s'affichent sur la page de menu correspondante :

• Symbole de disquette: vos paramètres sont enregistrés.
• Symbole X: l'opération est annulée. Vos paramètres ne sont pas enregistrés.

Données obligatoires

Les champ s avec un bord rouge sont des champ obligatoires qui doivent nécessairement etre renseignes pour pouvoir continuer.

Texte d'aide dans les champs non renseignés

Les champs non renseignés contiennent un texte d'aide grise décrivant le contenu demandé. Ce texte disparaitès que vous positionnez le curseur dans le champ et appuyez sur une touche.

Réglages par défaut

Certain champs contiennent une valeur par défaut qui a été可以选择 de manière à assurer la compatibilité maximale et donc la simplicité d'utilisation. Les valeurs par défaut dans les menus de seLECTION (listes déroulantes) sont mises en evidence par le signe*.

Les valeurs par défaut peuvent bien sur être remplacées par vos valeurs personnalisées.

Réglages recommendés

Quelques champs contiennent des réglages recommandés.

Les réglages recommendés peuvent bien sur être replacés par des valeurs personnalisées.

Tableaux

Vous pouvez effectuer des modifications au sein d'un tableau en cliquant sur la ligne voulue du tableau de Plantificateur et Contrôle parental. En

mode de gestion, la ligne à modifier est affichée sur fond bleu.

Erreurs de saisie

Les erreurs de saisie sont signalées par un cadre rouge autour du champ concerné ou par un message d'erreur.

Boutons

Cliquez sur le symbole de disquette pour sauve-garder les modifications effectuees dans une page de l'interface de configuration.

Pour quitter une page de l'interface de configuration, cliquez sur le symbole X ou utilisez le chemin de menu au-dessus des boutons.

Pour effacer le contenu d'un champ, cliquez sur le symbole de la corbeille.

Pour rafraîchir une liste, cliquez sur le symbole de la flèche.

4.3 Aperçu général

La zone Aperçu général permet de consulter l'état du devolo Magic 2 WiFi ^2-1 ainsi que celui des apparciels LAN, PLC et WiFi connectés.

Système

Youvoyezicilesinformationsd'etatdeI'appareil.

Système

Informations

Nom: devolo-183

N° de série: 1701120520001183

Version du microprogramme : 5.0.0 (2018-08-06)

WiFi

Vous voyagez ici les informations d'etat du réseau sans fil p. ex. les canaux de fréquence utilisés, les SSID utilisés et les apparèils WiFi connectés.

Wi-Fi

2.4 GHz

Canal actuel : 11 (auto)

SSID actives: devolo-183

Appareils Wi-Fi connectés : 0

5 GHz

Canal actuel: 52 (auto)

SSID actives : devolo-183

Appareils Wi-Fi connectés : 0

Powerline

Vous voyagez ici les informations d'etat sur le réseau devolo Magic ainsi que les apparèils connectés.

Powerline

Periphérique local

Cryptage: Sécurisé

Réseau

Appareils connectés : 4

LAN

Vous voyagez ici les informations d'etat du réseau filaire incluant le protocole, le début des deux connecteurs Ethernet, etc.

LAN / Etat

Ethernet

Port 1: 100 Mbits/s

Port 2: Déconnecté

Masque de sous-reseau: 255.255.255.0

Passerelle standard: 192.168.178.1

Serveur DNS: 192.168.178.1

4.4 WiFi

La zone WiFi sert à effectuer les réglages du réseau sans fil.

WiFi / Etat

WiFi Clients
Réseau WiFi

Etat	Adresse MAC	Fabricant	Bande de fréquence	Nom du réseau	Vitesse de transmission (Mbits/s)	Taux de réception (Mbits/s)	Depuis←
Ø	D0:D2:B0:2C:3E:C8	Apple, Inc.	2.4 GHz	devolo-050	n/a	n/a	0 jours, 02:31:25
Ø	A4:DB:30:FF:9A:82	Liteon Technology...	2.4 GHz	devolo-050	n/a	n/a	0 jours, 01:03:36
Ø	E4:F0:42:18:CD:BD	Google, Inc.	5 GHz	devolo-050	263	390	0 jours, 02:10:47

Fig. 6: Etat WiFi

Actif -	Nom du réseau	Cryptage	Bande de fréquence	Canal actuel	Apparilis connectés
©	devolo-050	WPA2 Personal	2,4 GHz	1 (auto)	0
©	devolo-050	WPA2 Personal	2,4 GHz	1 (auto)	0
©	devolo-050	WPA2 Personal	5 GHz	100 (auto)	1
©	devolo-guest-050	WPA2 Personal	5 GHz	100 (auto)	0
©	devolo-guest-050	WPA2 Personal	2,4 GHz	1 (auto)	0
©	devolo-guest-050	WPA2 Personal	5 GHz	100 (auto)	0

4.4.1 Etat

Vous voyagez ici l'etat actuel de la configuration du réseau WiFi. Vous pouvez consulter les stations WiFi connectées et avec leurs caractéristiques telles que l'adresse MAC, la bande fréquentière selectionnée, leSSID, le débit en réception et en émission, et la durée de connexion.

4.4.2 Réseaux WiFi

Vous procédez ici à tous les réglages nécessaires pour votre réseau WiFi.

ModéréseauWiFi：

2,4GHz + 5 GHz

2.4 GHz

5GHz

inactif

paramètres Identiques

2,4 GHz + 5 GHz

Nom du réseau 2,4 +5 GHz

devolo-050

Canal 2,4 GHz

Automatique

Automatique

Masquer le SSID

Cryptage:

WPA2

WPA/WPA2

aucun

Fig.7:RéseauxWiFi

Le devolo Magic 2 WiFi ^2-1 prend en charge aussi bien le fonctionnement en parallèle des bandes de fréquences WiFi que leur utilisation séparée.

Dans le champ Mode réseau WiFi, vous déterminéz votre réglage favori en cliquant sur le champ respectif:

ModéréseauWiFi:

2,4GHz + 5 GHz

2.4 GHz

5GHz

inactif

2,4 GHz + 5 GHz – les deux bandes de fréquences sont utilisées
2,4 GHz - seule la bande de fréquences 2,4 GHz est utilisé
5 GHz - seule la bande de fréquences 5 GHz est utilisée
désactivé - si vous le souhaitez, vous pouvez désactiver complètement la partie WiFi de votre devolo Magic 2 WiFi ^2-1 .

Notez que la connexion sans fil avec le devolo Magic 2 WiFi ^2-1 sera coupée des que vous enregistrez ce réglage. Dans ce cas, configurez l'appareil via Ethernet.

Nom du réseau

Le nom du réseau (SSID) détermine le nom de votre réseau sans fil. Vous pouvez voir ce nom quand vous établissez la connexion avec un réseau sans fil et ainsi identifier le réseau WiFi correct.

Canal

Dans la gamme de fréquences de 2,4 GHz 13 canaux sont disponibles. Les canaux commandés pour l'Europe sont les canaux 1, 6 et 11. Les plages de fréquence de ces canaux ne se chevauchent pas et ne provoquent pas de problèmes de connexion.

Dans la gamme de fréquences de 5 GHz, 11 canaux sont disponibles.

Par défaut, le champ Canal est régle sur Automatique. Dans cette configuration, le devolo Magic 2WiFi ^2-1 effectue la sélection du canal régulierement et automatiquement. En d'autres termes, si la dernière station connectée se déconnecte, un canal approprié est recherchéé immédiatement. Si aucune station n'est connectée, l'appareil sélectionne le canal automatiquement toutes les 15 minutes.

Notez que les apparèils connectés doivent également prendre en charge la bande 5 GHz. Les canaux supérieurs ou égaux à 52 sont des bandes

radar. Lors de la première connexion, une phase de détction radar démarre automatiquement (DFS). Le devolo Magic 2WiFi ^2-1 n'est pas accessible via WiFi pendant cette phase.

Canaux

Dans le champ Canal, vous pouvez selectionner manuellement un canal 2,4 GHz et un canal 5 GHz. Si vous n'etes pas sur des canaux radio des apparreils radio qui se trouvent a proximite, selectionnez l'option Automatique.

Masquer le SSID

Le SSID est le nom de votre réseau sans fil. Vous pouvez voir ce nom quand vous établissez la connexion avec un réseau sans fil et donc identifier le sous-réseau youlu.

Si l'option Masquer le SSID est désactivée, le nom de votre réseau est visible. Lorsque cette case est désactivée, le SSID est masqué et les participants au réseau doivent le connaître et l'entrez manuellement pour pouvoir établier la liaison.

Certains postes WiFi ont des difficultés à étabrir une liaison avec des réseaux sans fil invisibles. Si l'établissement de la liaison est problématique si le SSID est caché, essayez en premier de vous connecter quand le SSID est visible, et cachez-le seulement après.

Sécurité

La méthode de chiffrement utilisé pour sécuriter les transmissions de données dans votre réseau sans fil est WPA2-Personal (Wi-Fi Protected Access). Cette méthode permet d'utiliser une clé personnalisée complenant deslettres,des chiffres et les caractères spéciaux affichables avec une longueur maximale de 63 signes. Tapez cette clé directement dans le champ Code.

Le devolo Magic prend en charge en plus la méthode de cryptage WPA/WPA2 Enterprise Mode. Un serveur centralisé d'authentication et de comptabilité, le serveur RADIUS, se charge alors de l'enregistrement et de la gestion des informations des utilisateurs pour plusieurs points d'accès.

4.4.3 Réseau Invité

Si vous proposez à vos amis ou proches de passage chez vous d'utiliser l'accès Internet mais ne vous pas leur communiquer le mot de passer de votre réseau sans fil, vous avez la possibilité de creator un accès invité fonctionnant parallèlement à l'accès

Internet principal et possédant ses propres SSID, contingent de temps et mot de passer WiFi. Vos amis pourront sur Internet, mais ne pourront pas acceder au réseau local.

WiFi / Réseau invitations

11-

Configuration

Activer

Le reseau d'invitees autorise simplement l'accès à Internet.

Bande de

fréquence:

2,4 GHz + 5 GHz

Nom du réseau :

devolo-guest-050

Cryptage:

WPA2

WPA/WPA2

aucun

Le code QR vous permet de configurer facile le réseau d'invités pour les apparèels mobiliers (p. ex.: smartphone ou tablette). Lors du balayage du code, les paramétres de cryptage du réseau d'invités sont automatiquement transmis à l'apparèil mobile respectif.

Fig. 8: Réseau Invité WiFi

Déconnexion automatique

Activer

Selectionnez une période. Avec expiration, le réseau invite est automatiquement désactiver.

Période sélectionnée:

5h

Pour configurer un accès Invité, activez l'option Activer.

Vous pouvez également activer et désactiver l'accès Invité dans devolo Home Network App au moyen du bouton Accès Invité.

Gamm de fréquences

Dans le champ Bande de fréquences, Sélectionnez le mode de bande de fréquences que vous utilisez (voir le chapitre Mode réseau WiFi).

Nom du réseau

Dans le champ Nom du réseau, définissee le nom du réseau d'invité.

Clé

Il est recommendé de crypter l'accès Invité pour éviter qu'un autre utiliser à portée du point d'accès WiFi s'introduise dans votre réseau et utilise sauter accès Internet. Le mécanisme de sécurité disponible est WPA/WPA2 (Wi-Fi Protected Access).

Cette méthode permet d'utiliser une clé personnalisée complenant des lettres et des chiffres avec une longueur maximal de 63 signes. Cette clé peut être saïsied directement avec le clavier.

Entrez le nombre requis de lettres et de chiffres dans le champ Clé.

Code QR

Le code QR vous permet de configurer facilement la connexion au réseau Invité pour les appareils mobiles. En scannant le code, les paramètres de cryptage du réseau Invité sont automatiquement transmis à l'appareil mobile respectif. Le code QR est seulement visible quand le réseau invite est activé.

4.4.4 Mesh (réseau maille)

Mesh (réseau maille)

Tous les adaptateurs WiFi de la série devolo Magic offrent le Mesh WiFi et ainsi des fonctions WiFi entièrement nouvelles et améliorées :

Le Fast Roaming (IEEE 802.11r) permet d'accélérer l'enregistrement d'un terminal WiFi, comme p. ex. un smartphone ou une tablette, lors du passage à un autre point d'accès WiFi. C'est particulièrement important quand les utilisateurs se déplacent avec leurs apparueils mobiles dans la maison.

La fonction Fast Roaming n'est pas compatible avec toutes les terminaux WiFi. S'il y a des problèmes de connexion de vos appareils, désactivement la fonction.

Dans l'etat de livraison du devolo Magic 2WiFi ^2-1 Fast Roaming est désactivée par défaut.

• Avec la nouvelle fonction Airtime Fairness, les clients WiFi rapides sont privilégiiés. Les apparreils anciers, qui ont besoin par exemple de

beaucoup de temps pour un téléchargement, ne freinent plus le WiFi.

Le Bandsteering intégré assure le passage automatique de tous les clients WiFi sur la bande de fréquences optimale (bandes de fréquences 2,4 et 5 GHz) afin d'utiliser toujours la meilleure connexion WiFi.

Pour activer les fonctions Mesh, activez l'option Activer.

A l'etat par défaut du devolo Magic 2 WiFi ^2-1 , la fonction Mesh est activée.

WiFi Mesh

Mesh functionality optimise votre réseau WiFi et le rend aux utilisable pour les apparlews WiFi mobiles. Le roaming élimine le problème avec des apparlews WiFi fixes. Band Steering et Dynamic Frequency Selection permettent un accès WiFi sans problème pour de nombreux apparlews WiFi. Airtime Fairness optimise la largeur de bande dans les reseaux avec de nombreux apparlews WiFi.

Activer

Fonctions

IEEE 802.11r (aussi appelé "Fast Roaming") accélère la connexion d'un apparcell WiFi à ce point d'accès WiFi. Condition préalable: L' apparcell et été déjà connecté à un autre point d'accès WiFi avec la fonction 802.11r activée, nom de réseau identique (SSID) et cryptage identique. 802.11n'est malheureusement pas compatible avec tous les apparcells WiFi. Si vous rencontres des problèmes avec l'un de vos apparcells, veuilleriez désactiver cette option.

□IEEE802.11r

Fig. 9: Mesh WiFi

WiFi Clone

WiFi Clone permit de transmettre facilement les données de configuration WiFi d'un point d'accès WiFi (p. ex. votre routeur WiFi) existant à tous les points d'accès WiFi (Single SSD). Pour effectuer le

transfert, Sélectionnez l'option Démarrer la configuration et appuyez ensuite sur la touche WPS de l'appareil dont vous pouze récapucérer les données de connexion WiFi (SSID et mot de passer WiFi).

WiFi Clone

WiFi Clone you permit de reprende automatique les données d'acces WiFi (nom de reseau et mot de passwifi) d'un autre point d'acces WiFi pour cet apparilel. A ce effet, demarrez l'opération de configuration et appuyez ensuite sur le bouton WPS de l'appareil dont les données de connexion WiFi (SSID et mot de passwifi) doiventetreprises.

Demarrer la configuration

Fig. 10:WiFi Clone

4.4.5 Planificateur WiFi

Dans la zone Planificateur WiFi, déterminez quand et si vous réseau sans fil doit être activé ou désactisé.

Paramètres

PlanificateurWiFi

Active

Déconnexion automatique

Active

Si la fonction "Déconnexion automatique" est activée, le réseau sans fil n'est désactiver qu'au moment où la première station se déconnecté du point d'accès.

Veuiliez notes que de nombreux smartphones/tablettes maintain en permanence leur connexion WiFi!

Vued'ensemble

Configuration

Vos pouvez definiir ici les intervalles de temps ou votre WiFi doit etre activé.

Fig. 10: Planificateur WiFi

Piage	de	jusqu'à
Lun-Ven	18:30	24:00

Activier le planificateur WiFi

Pour pouvoir utiliser le planificateur hora, activer l'option Activer.

Configuration

Pour chaque jour de这段时间, vous avez la possibilité de définir plusieurs périodes pendant lesquelles le réseau sans fil est actif. Le planificateur horsaire active ou désactive le réseau sans fil automatiquement.

Déconnexion automatique

Si vous activez l'option Déconnexion automatique, le réseau sans fil n'est désactifé qu'au moment où la première station se déconnecte.

L'activation et la désactivation manuelles sur l'appareil (par bouton) ont toujours la priorité sur la programmation hora automatique. La programmation hora telle qu'elle est régée est de nouveau valable automatiquement lors de la période suivante définie.

4.4.6 Contrôle parental

Cette fonction vous permet de limiter le temps d'utilisation de l'accès WiFi de certains appareils. Pour protéger vos enfants contre l'utilisation excessive d'Internet, cette fonction vous donne la

possibilité de préciser le nombre d'heures par jour pendant lesquelles ils peuvent utiliser le WiFi. L'utilisation du contrôle parental requiert au préalable la synchronisation avec un serveur de temps (Système Gestion dans le champ Serveur des temps (NTP)) du devolo Magic 2 WiFi ^2-1 doit être activé et une connexion Internet active est requise.

Le serveur de temps pool.ntp.org est actif par défaut. Pour de plus amples informations, veuilles dire le chapitre 4.7.2 Gestion.

Si vous foulez paramétrer une période (durée d'utilisation en heures) ou un contingent de temps (activé de ... à), cochez l'option Activer. Entrez maintenant les adresses MAC des apparêils pour lesquels vous foulez paramétrer le contrôle parental.

Sous Sorte, déterminez soit une période (limite de temps) soit un contingent de temps durant lesquels le contrôle parental doit être actif. Sous Sélectionner l'intervalle, Sélectionnez la tranche de temps souhaitée.

Paramétrer une période

Sous période, on peut selectionner la limite de temps.

Confirmez vos paramètres en cliquant sur le symbole de disquette.

Paramétrer un contingent de temps

Sous Contingent de temps, on peut selectionner le laps de temps souhaite. Une fois l'intervalle saisi, entrez l'heure de depart et l'heure de fin souhai-tées en heures et minutes.

Confirmez vos paramètres en cliquant sur le symbole de disquette.

Si vous voulez supprimer une période (limite de temps) ou un contingent de temps de la liste, cliquez sur/effleurez le symbole de corbeille.

4.4.7 Wi-Fi Protected Setup (WPS)

Wi-Fi Protected Setup (WPS) est une norme de cryptage développée par Wi-Fi Alliance pour configurer un réseau sans fil sécurisé plus rapidement et plus simplement. La clé de sécurité de chaque périphérique WiFi est communiquée automatique-

ment et durablement aux autres stations WiFi du réseau sans fil.

Activier le cryptage WPS

Pour pouvoir utiliser le cryptage WPS, activez l'options Activer.

WiFi/WPS

WiFi Protected Setup (WPS) - configuration

Activer

Nom du réseau :

devolo-050

Mode WPS: Bouton de commande WPS

Start

Ajouter un apparéel au réseau WiFi avec le bouton de commande WPS.

Appuyez maintainant sur le bouton WiFi de l'appareil que vous désiriez ajouter à leur réseau WiFi.

PIN WPS

Enter WPS PIN

Start

A'aide du code PIN,ajouter l'appareil au reseau WiFi Veuillez entre le code PIN de l'appareil qui doit etre ajoute au reseau WiFi.

120s

Le PIN WPS est actif...

Fig. 13: WPS

Le devolo Magic 2 WiFi ^2-1 propose deux varianthes différentes pour transmettre ces clés de sécurité :

WPS à l'aide du bouton-pousoir WPS

Démarrez la procédure de cryptage du devolo Magic 2 WiFi 2-1

• appuyer soit sur le bouton WiFi sur le côté avant de l'appareil ou
  sur l'interface utiliser sous WiFi Bouton-poussoir sur le bouton correspondant Demarrer.

2 Appuyez ensuite sur la touche WPS de l'appareil WiFi à ajouter, ou activez le mécanisme WPS dans les paramètres WiFi de l'appareil WiFi. Les périhériques se communiquent maintainant leurs clés de sécurité et établissant une liaison WiFi sécurisée. La DEL WiFi sur le côte avant indique le processus de synchronisation en clignotant.

WPS à l'aide d'un code PIN

Pour connecter de façon sure des appareils WiFi dans votre réseau sans fil à l'aide d'une variante de code PIN, entrez sur l'interface Web sous WiFi WPS Code PIN WPS, le code PIN WPS généra par votre smartphone ou tablette Android et lancez le

processus de cryptage en appuyant sur le bouton Start correspondant.

L'application de la méthode WPS implique que la norme de cryptage WPA/WPA2 est active. Veillez aux paramétrages automatiques suivants :

• si auparavant, sous WiFi → Réseaux WiFi l'option pas de cryptage est selectionnée, WPA2 est automatiquement activé. Le nouveau mot de passer généré est affiché sous WiFi → Réseaux WiFi dans le champ Clé.
• si dans le menu WiFi → Réseaux WiFi l'options WPA/WPA2 est sélectionnée, ce réglage est conservé avec le mot de passer attribuéAAParavant.

4.4.8Réseaux voisins

Dans la zone Réseaux voisins les réseaux sans fil dans votre environnement sont affichés.

Fig. 14:Réseaux voisins

Nom du réseau	Canal	Qualité du signal (%)
devolo-183	100	94
DVT-3490-5	124	94
DVT-3490-5	104	94
devilo5	44	94
devolo-183	11	94
ASUS_7437b8fde68	48	94
Fuer_Mira	104	94
DVT-3490-5	6	94
DVT-3490-2	1	94
NETGEAR-5G	44	94

4.5 Powerline

Dans la zone Powerline, vous procédez à tous les réglages pour votre réseau PLC.

Appariement - étabir la connexion PLC

Commencce par apayer sur la touche PLC d'un adaptateur de sua reseau existant, pus demarrez la procedur d'apparlement en cliquant sur "PAIR".

Étabir la connexion PLC

Couper la connexion PLC

Mot de passer PLC

Vouse affectez ici un mot de passse PLc individuel a suaive reseau (a la place du mot de passse PLc genere automatique).

Mot de passage PLC

Mot de passer PLC

Paramètres avances

Nom domain PLC

C4XztpxXpen6tk67P6BiTnpiWYxPQpnY

Mode de compatibilité

Sélectionnez le mode compatibilité. C'est un mode spécial qui permet d'éliminer certains problèmes de connexion rares dus à des interférences avec d'autres techniques, par exemple VDSL.

Mode de compatibilité

Apparlement - établir la connexion PLC

Pour ajouter un nouveau devolo Magic 2 WiFi ^2-1 dans votre réseau devolo Magic existant, vous dévez d'abord le connecter aux autres adaptateurs devolo Magic pour creator un réseau. Cette intégration se fait à travers l'utilisation d'un mot de passer commun. Celui-ci peut être attribué de différentes manières :

• par l'intermédiaire de devolo Cockpit ou de devolo Home Network App (voir le chapitre 3.4 Installer les logiciels devolo),
• uniquement par l'intermédiaire du bouton PLC (voir les chapitres 2.3 Appariement - étabrir la connexion PLC et 3.3 Connecter le devolo Magic 2 WiFi ^2-1 )
  ou par l'intermédiaire de l'interface web, dans le menu PLC ; comme décrit ci-après :

Appariement - par touche et bouton

Commencez par appuyer sur le bouton PLC d'un adaptateur devolo Magic de votre réseau existant.
Démarrez ensuite la procédure d'appariement en cliquant sur Établier la connexion PLC. Cela peut prendre un certain temps.

Dès que le nouvel adaptateur devolo Magic est intégré dans votre réseau existant, il apparait dans la liste des connexions disponibles et actives (voir le chapitre Connexions PLC).

Apparlement - par mot de passer individuel

Vous pouvez aussi attribuer un mot de passer PLC individuel de votrechioix à votre réseau. Entreze ce mot de passer pour chaque adaptateur devolo Magic dans le champ Network password et confirmez vos paramètres en cliquant sur le symbole de disquette.

Attention, le mot de passer individuel n'est pas automatiquement attribué à l'intégralité du réseau PLC et vousdezceI'attribuerseparémenta chacun de vos adaptateurs devolo Magic.

Désapparlement - supprimer un adaptateur d'un réseau

Pour supprimer un adaptateur devolo Magic de votre réseau devolo Magic, cliquez sur Couper la connexion PLC.
Attendez que levoyant DEL clignote en blanc et débranchez ensuite l'adaptateur devolo Magic du réseau électrique.

Mode de compatibilité

En cas d'utilisation d'une connexion VDSL, la performance de la connexion haut débit peut être alterée. Sélectionnez les paramètres suivants pour pallier les effets négatifs évientuels.

Mode de fonctionnement :

MIMO
SISO

Profil de transmission de signal :

Full power
VDSL 17a
VDSL 35b

I Contactez votre fournisseur Internet pour savoir quel profil de transmission de signal est idéal pour votre connexion Internet.

Le mode de fonctionnement MIMO et le profil de transmission de signal VDSL 17a sont paramétrés par défaut.

Connexions PLC

Le tableau présente tous les adaptateurs devolo Magic disponibles et connectés de votre réseau avec les détails suivants :

ID apparéil : ID apparéil* (numéro) de l'adaptateur devolo Magic respectif dans le réseau devolo Magic

*identifie l'adaptateur devolo Magic local

Adresse MAC: adresse MAC de l'adaptateur devolo Magic-respectif

Émmission (Mbits/s): débit de transmission des données

Réception (Mbits/s): débit de réception des données

4.6 LAN

La zone LAN vous permet de régler les paramètres réseau.

LAN / Etat

Ethernet

Port 1: 100 Mbits/s

Port 2: Déconnecté

Masque de sous-reseau: 255.255.255.0

Passerelle standard: 192.168.178.1

Server DNS: 192.168.178.1

Fig. 16 : Etat LAN

4.6.1 Etat

Vous voyagez ici l'etat LAN actuel de l'adaptateur devolo Magic. Dans la zone Ethernet, les apparils réseau (p. ex. PC, NAS etc.) raccordés aux deux raccordements réseau Port 1 et Port 2 sont affichés.

IPv4/IPv6

Selon la façon dont le devolo Magic 2 WiFi ^2-1 est connecté à Internet (IPv4 ou IPv6), les informations réseau actuelles comme l'adresse, le sous-masque, la passerelle par défaut et le serveur DNS sont affichés.

4.6.2 Configuration IPv4/IPv6

Dans les valeurs par défaut, seule l'option Re-prendre la configuration réseau d'un serveur DHCP pour IPv4 est activée ce qui signifie que l'adresse IPv4 est automatiquement récapurée depuis un serveur DHCP. Les données réseau attribuées actuelles sont visibles (en gris).

S'il existe déjà un serveur DHCP pour l'attribution d'adresses IP dans le réseau (votes routeur Internet par.ex.),you devez laisser activée I'options Reprise la configuration réseau d'un serveur DHCP pour IPv4 afin que le devolo Magic 2WiFi ^2 - 1 obtienne automatiquement une adresse.

Si vous souhaitez attribuer une adresse IP statique, entrez les données correspondantes dans les champs Adresse, Masque de sous-réseau, Passerelle par défaut et Serveur DNS.

Confirmez vos paramètres en cliquant sur le symbole de disquette.

Redémarrez ensuite l'adaptateur devolo Magic (voir le chapitre 4.7.3 Configuration) pour appli-quer vos modifications.

Configuration IPv6

Si vous souhaitez une attribution automatique de l'adresse IP et s'il existe déjà un serveur DHCP pour l'attribution d'adresses IP dans le réseau (par ex. votre routeur Internet), activez l'options Reprise la configuration réseau d'un serveur DHCP afin que le devolo Magic 2 WiFi^2-1 obtienne automatiquement l'adresse de ce dernier.

Si vous souhaitez attribuer une adresse IP statique, entrez les données correspondantes dans les champs Adresse, Masque de sous-réseau, Passerelle par défaut et Serveur DNS.

Confirmez vos paramètres en cliquant sur le symbole de disquette.

4.7 Système

La zone System vous permet d'effectuer des réglages de sécurité, ainsi que d'autres fonctions de l'adaptateur devolo Magic.

Systeme / Etat

Date et heures

Date actuelle et heures :

07.09.2018 14:19

Fuseau hora :

Europe/Aix-la-Chapelle

Serveur de temps 1:

europe.pool.ntp.org

Adresses MAC

Ethernet

30:D3:2D:AF:8B:B9

DEL

DEL Wi-Fi:

Activé

DEL Powerline:

Activé

Bouton de commande

Bouton PLC:

Activé

Bouton Wi-Fi:

Activé

Fig. 17 · Etat système

4.7.1 Etat

On peut consulter ici les informations les plus importantes sur l'adaptateur devolo Magic à savoir la date actuelle et l'heure, le fuseau horaire, l'adresse MAC, l'état des DEL WiFi et Powerline ainsi que des deux boutons de commande (bouton PLC, bouton WiFi).

4.7.2 Gestion

On peut entrer des noms personalisés dans les Informations système dans les champs Nom du péripérisque (Hostname) et Emplacement du péripérisque. Ces deux informations sont particulièrement utiles quand plusieurs adaptateurs devolo Magic sont utilisés dans le réseau et qu'ils doivent être identifiés.

La fonction Modifier le mot de passer d'accès permet de définir un mot de passer de connexion pour l'accès à l'interface Web.

Par défaut, l'interface de configuration du devolo Magic 2WiFi ^2-1 n'est pas protégée par un mot de passer. Nous recommendons d'activer la protection contre les accès abusifs en créé un mot de passer immédiatement après l'installation du devolo Magic 2WiFi ^2-1 .

Pour cela, entrez deux fois le nouveau mot de passage souhaité. L'interface web est à présent protégée contre les accès abusifs par votre mot de passer individuel!

Dans la Gestion de l'énergie, le mode économique d'énergie et le mode mise en voille de devolo Magic 2 WiFi ^2-1 peuvent être activés.

Quand l'option Mode économique d'énergie est activée, le devolo Magic 2 WiFi^2-1 passé automatiquement en mode d'économie d'énergie quand un transfert de données réduit via Ethernet est détecté.

Le temps de latence (temps de transmission d'un paquet de données) peut en souffrir si un transfert de données très lent est détecté.

Quand l'option Mode veille est activée, le devolo Magic 2WiFi ^2-1 passes automatiquement au mode veille si aucune connexion Ethernet n'est active, c.-à-d. siaucun appeareil reseau en marche (ordinateur p. ex.) n'est connecté à l'interface reseau et que le WiFi est désactivé.

Dans ce mode, il est impossible d'acceder le devolo Magic 2WiFi ^2-1 via le réseau Powerline. Dés que l'appareil réseau (ordinateur p. ex.) connecté à l'interface réseau est à nouveau allumé,

votre adaptateur est à nouveau accessible via le réseau électrique.

Le mode économique d'énergie de devolo Magic 2WiFi ^2-1 est désacté à la livraison.

Le mode veille de devolo Magic 2 WiFi ^2-1 est activé à la livraison.

Dans les paramètres de DEL, on peut désactiver le voyant d'etat des DEL WiFi et Powerline.

Un dysfonctionnement est tout de même signale par un clignotement correspondant (voir le chapitre 2.3.1 Lire le témoin de contrôle PLC).

Voutrouvezdesinformationsurlecom portement desvoyantsDELde l'adaptateur devolo Magic en mode veille au chapitre 2.3.1 Lirele témoin de contrôlePLC.

Vous pouvez désactiver complètement les boutons de commande sur l'adaptateur devolo Magic pour vous protégé contre d'eventuelles modifications. Désactivez tout simplement l'options Activer bouton PLC et Activer bouton WiFi.

Les boutons de commande sont à l'etat de livreaison de l'adaptateur devolo Magic actifs par défaut.

Sous Fuseau hora, on peut sélectionner le fuseau hora actuel, p. ex. Europe/Berlin. L'option Serveur de temps (NTP) permet de déterminer un serveur de temps. Un serveur de temps est un serveur dans Internet chargé de fournir l'heure exacte. La plupart des serveurs de temps sont régés sur une horloge radio-pilotée. Sélectionnez le fuseau hora et le serveur de temps qui règle automatiquement l'adaptateur devolo Magic 2 WiFi ^2-1 sur l'heure d'été et l'heure d'hiver.

4.7.3 Configuration

Enregistrer la configuration du périphérique

Pour enregistrer la configuration active dans un fichier sur votre ordinateur, Sélectionner le bouton correspondant dans la zone Système → Configuration → Enregistrer la configuration du périphérique dans un fichier. Precisez le réseau de stockage et entrez le nom du fichier de configuration. Le téléchargement de la configuration actuel de l'appareil démarre.

Restaurer la configuration de l'appareil à partir du fichier

Dans Système → Configuration, un fjichier de configuration existant peut être envoyé au devolo Magic 2 WiFi^2-1 et y être activé. Sélectionnez un fjichier ajustat avec le bouton Choisir

fichier ... et démarrez le processus en cliquant sur le bouton Restaurer.

Réinitialiser la configuration des appareils

Le menu Système → Gestion sert à restaurer la configuration par défaut initiale du devolo Magic 2 WiFi^2-1 à l'aide de l'option Réinitialiser la configuration des appareils.

Tous vos paramètres WiFi et PLC personnes seront alors perdus. Le mot de passer du devolo Magic 2WiFi ^2-1 est également réinitialisé.

Tous les paramètres de configuration actifs peuvent être sauvégardés dans un fichier sur votre ordinateur, et au besoin être charges dans le devolo Magic 2 WiFi ^2-1 pour rétablier une configuration. Ceci vous permet de creer plusieurs configurations pour des environnements réseau différents. Elles serviront à reconfigurer l'appareil très rapidement et de façon conviviale.

Redémarrer l'appareil

Pour redémarrer le devolo Magic 2 WiFi ^2-1 , selec-tionnez dans Systeme Configuration le bouton Redémarrer l'appareil.

4.7.4 Microprogramme

Microprogramme à jour

Le microprogramme du devolo Magic 2 WiFi ^2-1 actuellément installé est affché ici.

Télécharger le microprogramme à jour

Le microprogramme du devolo Magic 2WiFi ^2-1 contient le logiciel d'exploitation de l'appareil. De temps en temps, devolo met à la disposition des utilisateurs une nouvelle version du firmware téléchargeable à partir de son site Internet. Ces nouvelles versions contiennent par exemple des corrections des fonctions.

Pourmettreàjourle microprogramme,cliquez sur le parametre Ici.Le lien vous conduit au siteWeb de devolo ou vous pouez téléchargerle fichier adequat pour le devolo Magic 2WiFi ^2 - 1 survoire ordinateur.
Allez dans la zone Systeme Microprogramme Effectuer la mise à jour. Cliquez sur Choisir un fichier... et seLECTIONnez le fichier télécharge.
3 Confirmez la Procedure de mise à jour avec Effectuer la mise à jour. À la fin de la mise à

jour, le devolo Magic 2WiFi ^2-1 redémarre automatiquement.

Assurez que la procédure de mise à jour n'est pas interrompue.

Recherche et mise à jour du microprogramme automatique

Le devolo Magic 2WiFi ^2-1 peut aussi rechercher automatiquement un microprogramme à jour. Activer à cet effet l'option Recherche automatiquement les mises à jour.

Le devolo Magic 2WiFi ^2 - 1 youinformedes qu'il y a une nouvelle version du microprogramme.L'option est activée par défaut.

Avec l'option Mise à jour automatique du microprogramme, le devolo Magic 2WiFi ^2-1 installe automatiquement le microprogramme trouveAAParavant.

4.7.5Config Sync

Config Sync permit une configuration uniforme des apparèils devolo Magic sur l'ensemble du réseau. Les paramètres suivants en font partie :

Réseau WiFi
Réseau Invité
Mesh WiFi
- Paramètres du planificateur hora et du serveur de temps.

Pour activer Config Sync, activez l'option Activer.

Notez que le WiFi est toujours activé ou désactivé dans l'ensemble du réseau. Terminez donc d'abord Config Sync sur l'appareil que vous poulez configurer ou activer séparation.

5 Annexe

5.1 Caractéristiques techniques

Sécurité (Cryptage)	128 Bit AES
Port périphérique	2x RJ45 (prises réseau Gigabit Ethernet)
Consommation	Maximum: 12,0 W Normale: 9,0 W Mode veille: 3,4 W
Alimentation électrique	interne 196-250 V AC 50 Hz
Température (Stockage/Fonction-nement)	-25°C à 70 °C / 0°C à 40°C
Dimensions (en mm, sans prise)	152x76x40 (HxWxD)
Conditions ambientes	10-90% Humidité de l'air, sans condensation
Homologations	CE

5.2 Optimisation de la largeur de bande

Pour améliorer les performances de transfert dans le réseau, nous recommendons d'observer les règles suivantes:

• Branchez le devolo Magic 2WiFi ^2-1 directement dans une prise murale. Évitez d'utiliser des bloc multiprises. Les signaux PLC passent mal dans les multiprises.
• S'il y a plusieurs prises dans le mur directement à côté à l'autre, ils se comportent comme un bloc multiprises. Les prises individuelles sont optimes.

Fig. 18: Optimisation de la largeur de bande

5.3 Fréquences et puissance d'émission

Spécifications techniques dans la bande fréquentière des 5 GHz

Plage de fréquences	5 GHz
Norme IEEE	802.11 a/h 802.11 n 802.11 ac
Bande de fréquences en intérieur	5150 à 5350 MHz
Bande de fréquences en intérieur & extérieur	5150 à 5725 MHz (802.11 a/h, n) 5150 à 5350 MHz / 5470 à 5725 MHz (802.11 ac)
Largeur de bandedu canal	20 MHz (802.11 a/h) 20, 40 MHz (802.11 n) 20 MHz, 40 MHz, 80 MHz, 160 MHz (802.11 ac)
Puisance d'émissionemaxile en intérieur (EiRP)	200 mW (canal 36 – 64) / 23 dBm

Plage de fréquen-ces	5 GHz
Puisance d'émissionemaxile	1.000 mW (canal 100 – 140) / 30 dBm

Spécifications techniques dans la bande fréquentière des 2,4 GHz

Plage de fréquences	2,4 GHz
Norme IEEE	802.11 b802.11 g802.11 n
Bande de fréquences en intérieur	-
Bande de fréquences en intérieur &extérieur	2399,5 à 2484,5 MHz
Largeur de bandedu canal	20 MHz (802.11 b/g)20, 40 MHz (802.11 n)
Puisance d'émissionemaxale en intérieur (EiRP)	100 mW / 20 dBm
Plage de fréquen-ces	2,4 GHz
Puisance d'émissionemaxile	100 mW / 20 dBm

5.4 Canaux et fréquences porteuses

Canaux et fréquences dans la bande 5 GHz

Canal	Fréquence porteuse
36	5180 MHz
40	5200 MHz
44	5220 MHz
48	5240 MHz
52	5260 MHz
56	5280 MHz
60	5300 MHz
64	5320 MHz
100	5500 MHz
104	5520 MHz
108	5540 MHz

Canal	Fréquence porteuse
112	5560 MHz
116	5580 MHz
120	5600 MHz
124	5620 MHz
128	5600 MHz
132	5660 MHz
136	5680 MHz
140	5700 MHz

Canaux et fréquences dans la bande 2,4 GHz

Canal	Fréquence porteuse
1	2412 MHz
2	2417 MHz
3	2422 MHz
4	2427 MHz
5	2432 MHz
6	2437 MHz
7	2442 MHz
8	2447 MHz
9	2452 MHz
10	2457 MHz
11	2462 MHz
12	2467 MHz
13	2472 MHz

5.5 Élimination des anciens appareils

Applicable dans les pays de l'Union Européenne et les autres pays européens ayant un système de récuppération séparé.

Le symbole de poubelle barrée qui se trouve sur l'appareil signifie que cet adaptateur est un apparéil électrique ou électronique soumis à la directive European Community WEEE sur les apparéils électriques. Ce type d' apparéil ne peut plus être eliminé avec les ordures menagères. Vous pouvez pour cela les déposer gratuitement dans les centres de collecte communaux. Veuillez vous adresser à votre administration locale pour connaître l'adresse et les horaires d'ouverture du centre de collecte le plus proche de chez vous.

5.6 Conditions générales de garantie

Si vous appeareil devolo presente un defaulted lors de la première mise en service ou pendant la période de garantie, veuilleszyouadresser au fournisseur chez lequel you avez acheté le produit devolo. Celui-ci se chargerapouryoudum replACEMENT ou de la réparation auprès de devolo. Youtrouverez l'ensemble des conditions de garantie sur notre site Internet www.devolo.com/warranty.

Index

A

Antenne Wi-Fi 25

Appariement (étabir la connexion PLC) 15

B

Bouton de réinitialisation 30

Boutons de commande 57

C

CE9

Clé Wi-Fi 22

Clé Wi-Fi par défaut 22

Concept lié au nom du produit 12

Config Sync 60

Configuration système requise 26

Consignes de sécurité 9

Contenu du coffret 26

D

devolo App 29

devolo Cockpit 29

devolo Magic 11

Dynamic Frequency Selection (sèlection dynamique des fréquences) 13

E

Élimination des anciens apparéils 64

Équipement de l'adaptateur 14

Étendre le réseau devolo Magic existant 15

G

Garantie 65

1

IPv4 54

L

LAN (prise réseau) 25

Logiciels devolo 29

M

Mise en service d'un nouveau réseau devolo Magic

15

Modifier/attribuer un mot de passer réseau 15, 28

Mot de passer 31

P

PLC 12

Powerline 12

Prise de courant intégrée 25

R

Raccordement au réseau 25

Réinitialisation 14, 25

Réinitialisation de la configuration par défaut 25

S

Serveur d'authentication et de comptabilité 40

Serveur de temps 58

Serveur DHCP 54, 55

SSID 39

U

Utilisation conforme 8

V

Valeurs par défaut usine 25, 30
