MODE D'EMPLOI S-6170 ONKYO

Avant de démarrer

Ce que contient la boîte 2

Nom des pièces

Panneau frontal 3

Panneau arrière 4

Télécommande 5

Afficheur 6

Installation

Raccordements avec un amplificateur 7

Pour brancher le cordon d'alimentation/antenne, etc. 9

Mise sous tension & Configuration initiale 10

Lecture

Périphérique de stockage USB/SS 12

Radio Internet 14

Spotify 15

Écoute de la radio FM 16

Écoute de la radio numérique DAB 18

AirPlay 19

Music Server 20

Saisie du texte 22

Configuration avancée

Configuration avancée 23

Mise à jour du micrologiciel

Mise à jour du micrologiciel 27

Autres

Dépannage 29

Caractéristiques générales 31

Licence et Marque commerciale 32

Ce que contient la boîte

Cordon d'alimentation (1)

• Le cordon d'alimentation devra être branché uniquement lorsque tous les autres raccordements seront effectués.
• Nous n'acceptons en aucun cas la responsabilité des dommages résultant d'une connexion à des équipements fabriqués par d'autres sociétés.
• Des fonctionnalités peuvent être mises en place par des mises à jour du micrologiciel et des services de fournisseurs pourraient cesser, ce qui signifie que certains services réseau ainsi que leurs contenus pourraient être inaccessibles dans le futur.
• Les spécifications et l'aspect peuvent changer sans préavis.

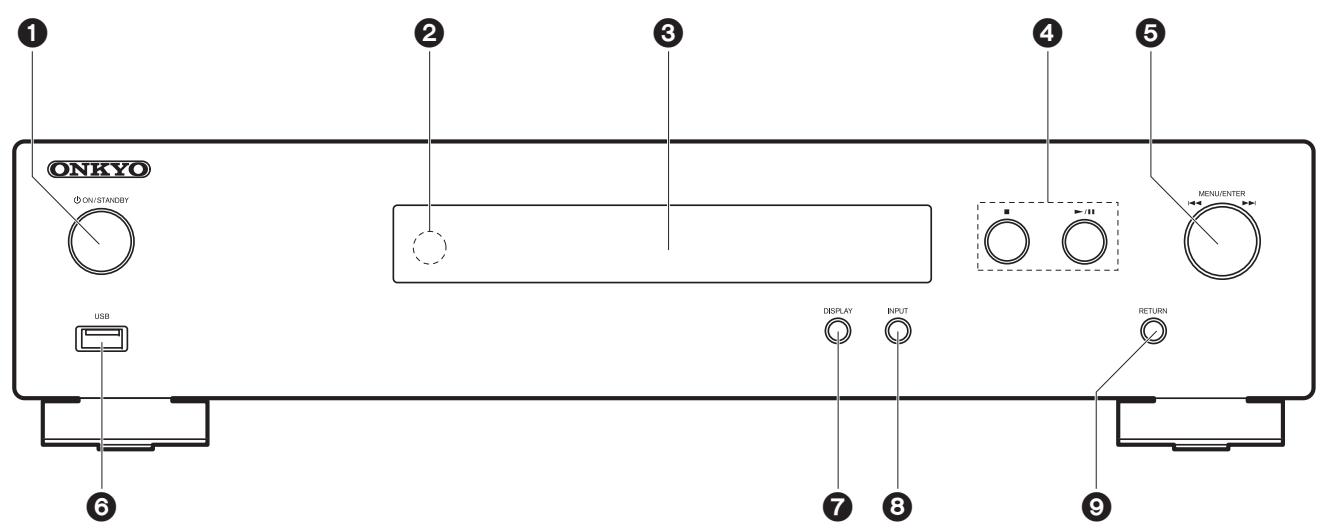

Panneau frontal

1. Touche ON/STANDBY : Permet la mise en marche ou en veille de l'appareil.
2. Capteur de la télécommande
3. Afficheur ( P6)
4. Touche Lecture :

Cette touche permet d'arrêter la lecture.

Durant la lecture, tournez à gauche ou à droite pour sélectionner le dossier ou le fichier, puis appuyez pour valider.

Appuyer quelques instants pour afficher l'écran des réglages. Pendant que le menu est affiché, tourner la molette pour sélectionner les éléments et appuyer pour valider les paramètres.

• Selon l'entrée, il se peut que la commande ne se lance pas.

périphériques USB avec un câble USB. - Pour raccorder un DD qui nécessite plus de 5 V/0,5 A, le brancher sur le port USB (maximum 5 V/1 A) à l'arrête de l'appareil. 7. Touche DISPLAY : Modifie l'information affichée. 8. Touche INPUT : Change l'entrée à litre. 9. Touche RETURN : Permet de retourner sur l'écran précédent.

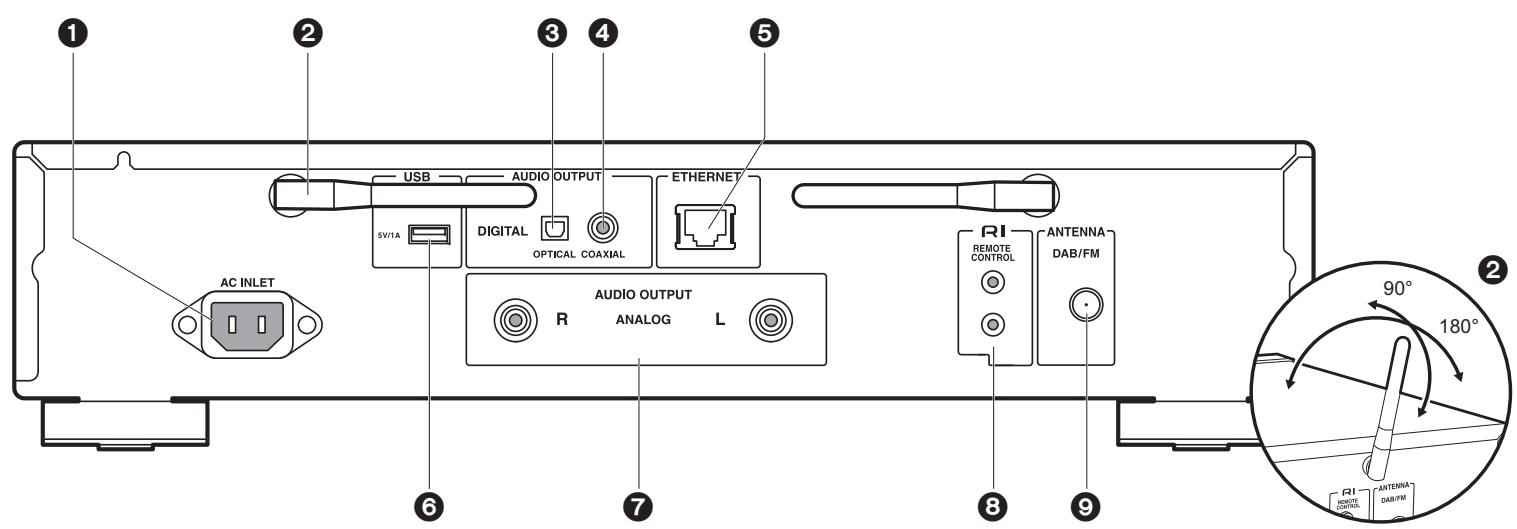

Panneau arrêté

1. AC INLET: Permet de raccorder le cordon d'alimentation fourni.
2. Antenne sans fil : Utilisée pour la connexion Wi-Fi. Réglez leurs angles en fonction de l'état de la connexion.
3. Prise AUDIO OUTPUT DIGITAL OPTICAL : Permet de raccorder un amplificateur principal à l'aide d'un cable optique.
4. Prise AUDIO OUTPUT DIGITAL COAXIAL : Permet de raccorder un amplificateur principal à l'aide d'un câble coaxial numérique.
5. Prise ETHBRNET: Permet de se connecter au réseau à l'aide d'un câble Ethernet.
6. Port USB : Permet de raccorder un périphérique de stockage USB ou un DD (disque dur) pour lire des fichiers musicaux. Il est également possible de fournir l'alimentation (maximum 5 V/1 A) aux périphériques USB avec un cable USB.
7. Prises AUDIO OUTPUT ANALOG : Permet de raccorder un amplificateur principal à l'aide du câble audio analogique fourni.
8. RI Prise REMOTE CONTROL : Permet de racco eil. (→P8)
9. Prise ANTENNA DAB/FM : Permet de raccorder le fil d'antenne DAB/FM fourni.

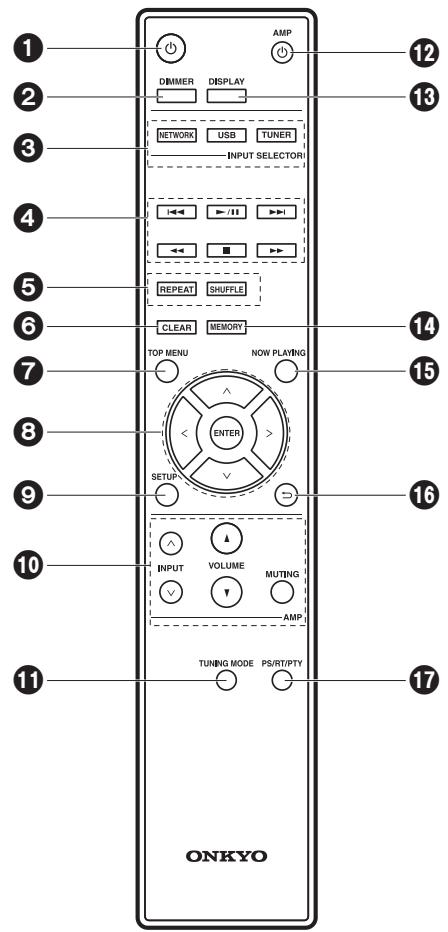

Télécommande

1. Touche O : Permet la mise en marche ou en veille de l'appareil.
2. Touche DIMMER: Permet de désactiver l'afficheur ou de régler sa luminosité sur deux niveaux.
3. Boutons INPUT SELECTOR: Change l'entrée à lire.
4. Touches Lecture :

: Permet de retourner à la piste précédente celle en cours de lecture. (USB, Music Server) Utilisé pour sélectionner les stations enregistrées ou leur donner un nom. (FM) ▽ / I : Lecture ou pause. Passer à la piste suivante. (USB, Music Server)

Utilisé pour sélectionner les stations enregistrées ou leur donner un nom. (FM)

: Utilisé pour sélectionner les stations de radio. (FM) : Arrêter la lecture.

• Selon l'entrée, il se peut que la commande ne se lance pas.
• Touche REPEAT : Permet de sélectionner la répétition de lecture.

Touche SHUFFLE: Permet de sélectionner la lecture aléatoire.

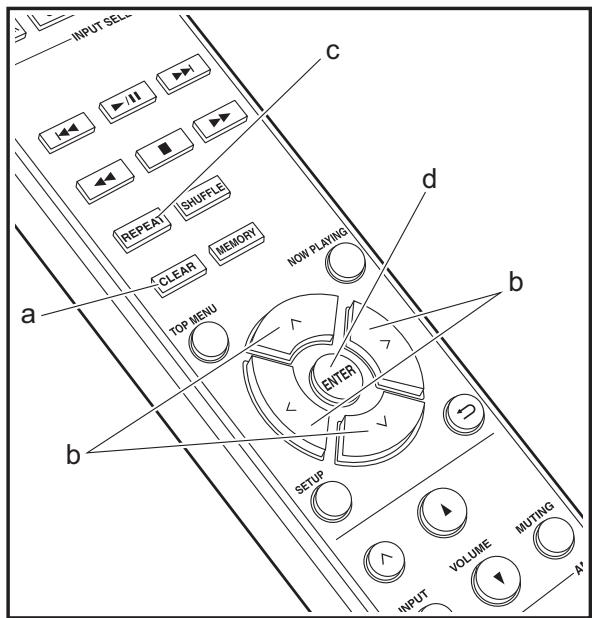

1. Touche CLEAR: Utilisée lors de la saisie de texte, etc.
2. Touche TOP MENU: Permet d'accéder au menu principal de l'entrée sélectionnée.

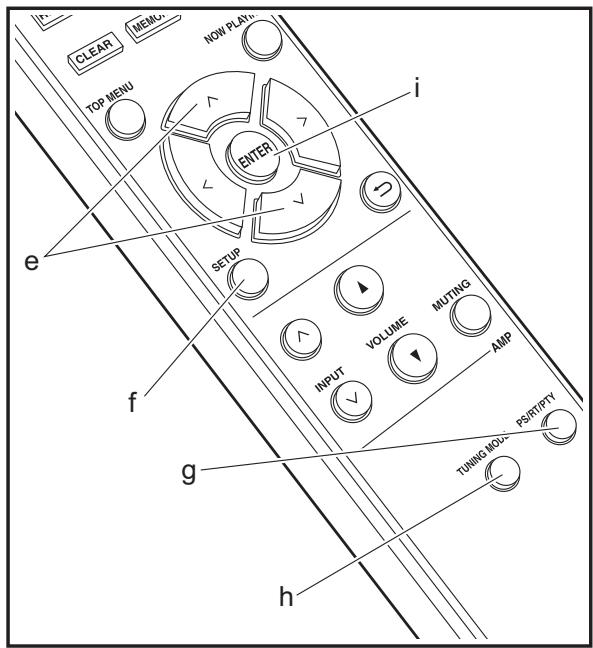

3. Touches du curseur et ENTER : Sélectionner l'élément à l'aide des touches du curseur et appuyer sur ENTER pour confirmer.
4. Touche SETUP : Affiche le menu de configuration.
5. Touches de commande de l'amplificateur

Utilisées pour changer l'entrée, régler le volume, etc. d'un amplificateur principal Onkyo.

• Les commandes pourraient ne pas répondre avec certains amplificateurs.
• Touche TUNING MODE : Permet de passer
• Touche AMP: Permet de mettre en marche ou en veille un amplificateur principal Onkyo.
• Les commandes pourraient ne pas répondre avec certains amplificateurs.

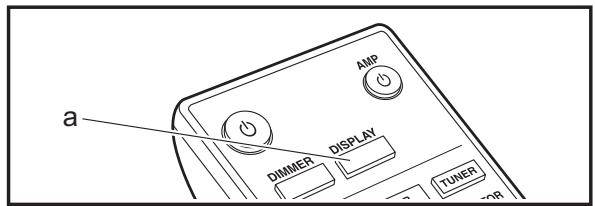

• Touche DISPLAY: Modifie l'information affichée.
• Touche MEMORY : Utilisé pour mémoriser les stations de radio FM.
• Touche NOW PLAYING: Si vous avez changé l'affichage durant la lecture, par exemple, cette touche sert à afficher une nouvelle fois les informations du fichier en cours de lecture.
• Touche → : Permet à l'affichage de retourner à son état précédent.
• Touche PS/RT/PTY : Peut être utilisé lors de la réception d’une station transmettant de l’information textuelle.

Afficheur

1. ASb: S'allume lorsque "Auto Standby" (→P24) est réglé sur "On".
2. DSD: S'allume lorsque le signal audio entrant est DSD.
3. S'allume lorsque les actions avec les touches du curseur de la télécommande sont possibles.
4. Affiche l'état de la lecture.
5. S'allume lorsque la syntonisation automatique est sélectionnée comme méthode de syntonisation des stations de radio.
6. S'allume lorsqu'une émission FM stéréo est en cours de réception.
7. S'allume lorsqu'une station de radio est syntonisée.
8. Témoin DIMMER : S'allume lorsque DIMMER a été pressé pour éteindre l'afficheur.
9. Affichage des messages : Affiche les informations des pistes et des menus.
10. Les caractères qui ne peuvent pas s'afficher sur cet appareil sont remplacés par des astérisques (*).
11. Les icônes suivantes sont affichées.

Dossier : Titre de la piste : Lecture : Pause

: Artiste Album

1:1 répétition de piste [10]: Répetition d'un dossier : Lecture aléatoire

• Lorsque vous appuyez sur DIMMER pour désactiver l'affichage, l'appareil a le même aspect que lorsque l'alimentation est débranchée, mais il est toujours alimenté en électricité. Pour couper totalement l'alimentation électrique, vous devez débrancher la fiche d'alimentation (dispositif d'arrêt) de la prise d'alimentation.

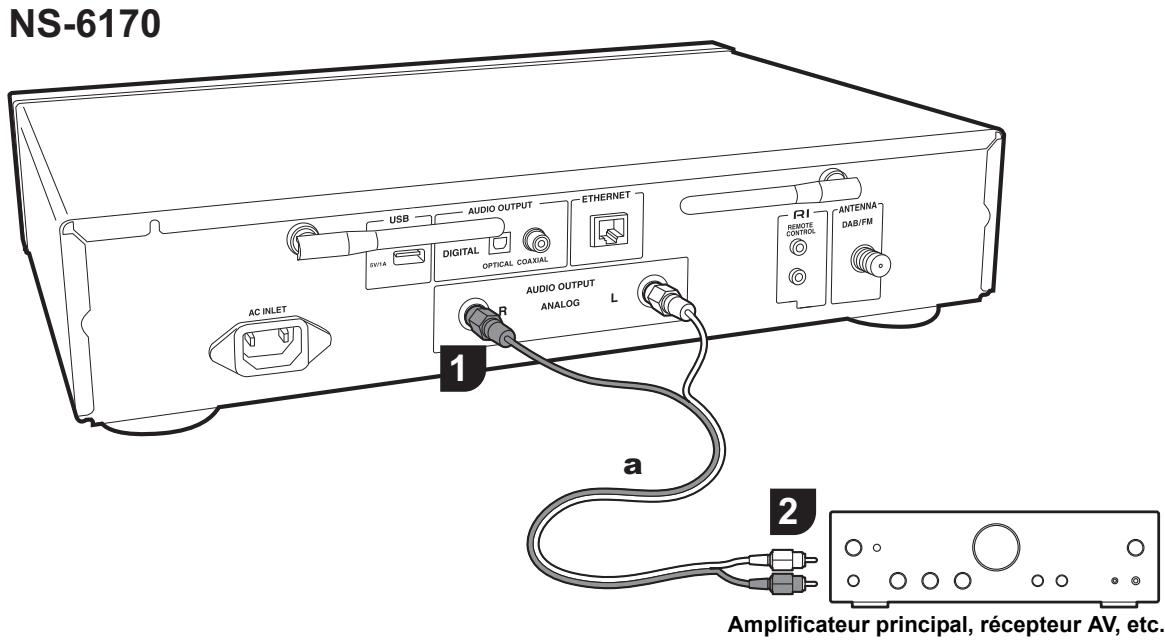

Raccordements avec un amplificateur

Vous pouvez diffuser le son d’une fonction réseau comme la radio internet par le système d’enceintes raccordé à des amplificateurs principaux ou à des récepteurs AV. Raccordez selon les prises d’entrée de votre amplificateur.

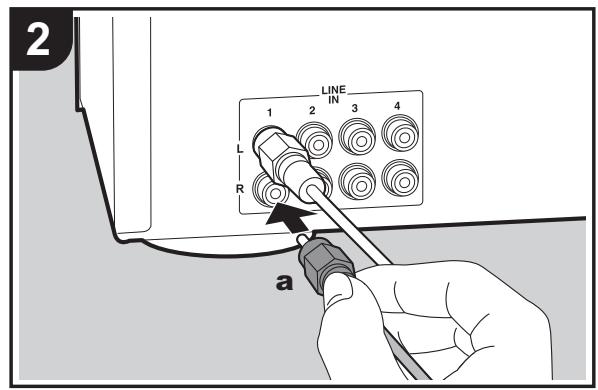

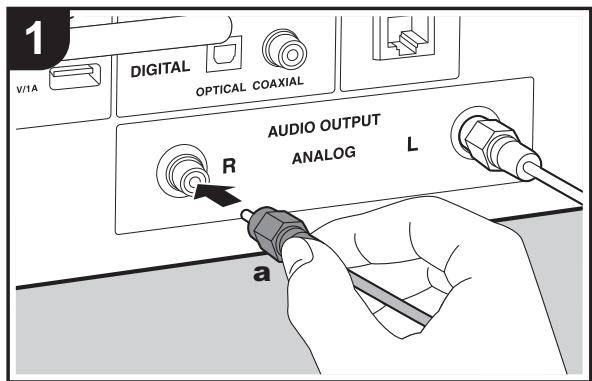

Raccordement à l'aide d'un câble audio analogique

Le signal est converti en analogique par le convertisseur D/A de cet appareil puis il est produit par l'amplificateur principal. Raccordez les prises LINE IN de l'amplificateur principal à l'aide du câble audio analogique fourni à la prise AUDIO OUTPUT ANALOG de cet appareil.

Raccordement à l'aide d'un câble optique numérique

Le signal est converti en analogique par le convertisseur D/A de l'amplificateur principal. Raccordez les prises OPTICAL IN de l'amplificateur principal à l'aide du cable optique numérique à la prise AUDIO OUTPUT DIGITAL OPTICAL de cet appareil.

Raccordement à l'aide d'un câble coaxial numérique

Le signal est converti en analogique par le convertisseur D/A de l'amplificateur principal. Raccordez les prises COAXIAL IN de l'amplificateur principal à l'aide du câble coaxial numérique à la prise AUDIO OUTPUT DIGITAL COAXIAL de cet appareil.

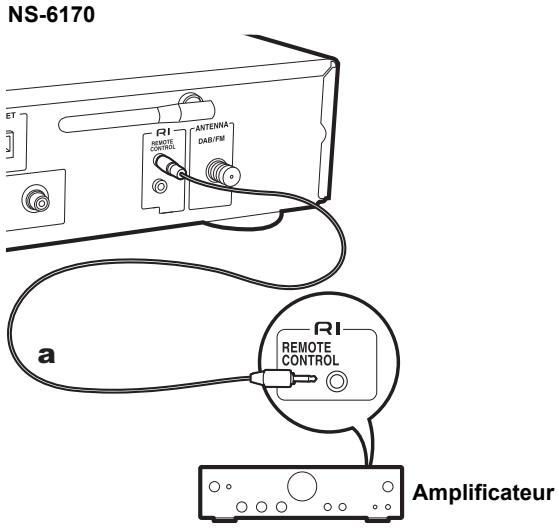

Raccordement des composants RI onkyo

En raccordant un composant Onkyo muni d'une prise RI à l'appareil à l'aide d'un cable RI en option et d'un cable audio analogue, vous pouvez lier l'alimentation et la sélection de l'entrée de l'appareil et activer les commandes avec la télécommande de cet appareil. Pour plus de détails, reportez-vous au mode d'emploi du composant muni de la prise RI.

a Cable RI

• Il est possible que certains composants ne prennent pas en charge toutes les fonctions RI.

Pour brancher le cordon d'alimentation/antenne, etc.

a Fil d'antenne DAB/FM, b Cordon d'alimentation

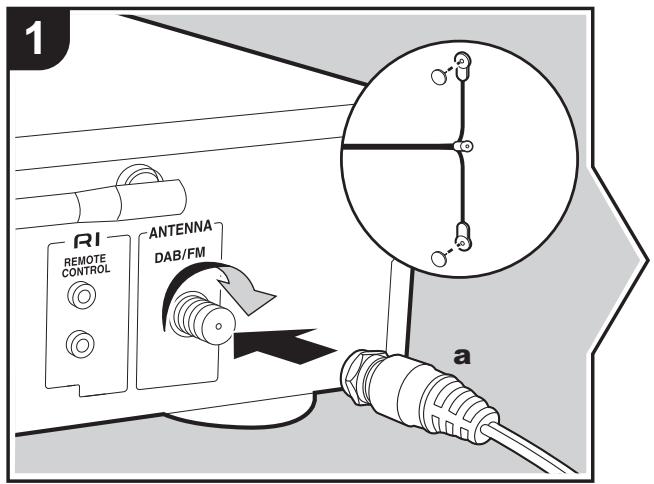

Raccordement de l'antenne

Déplacez l'antenne tout en écoutant la radio pour trouver la meilleure position de réception.

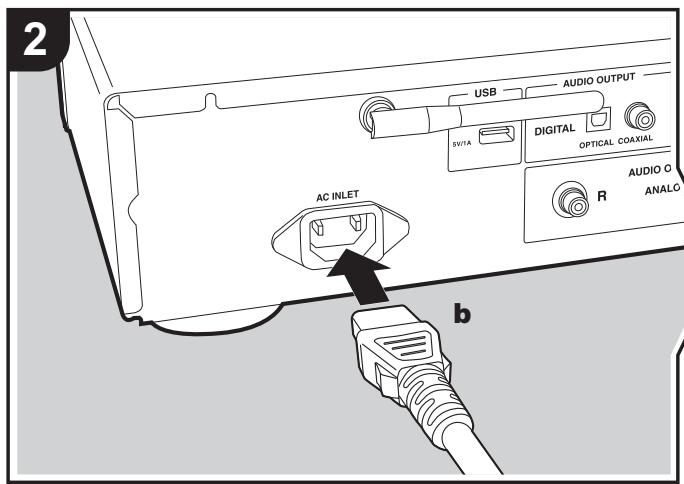

Branchement du cordon d'alimentation

Ce modèle dispose d'un cordon d'alimentation amovible. Le cordon d'alimentation doit être connecté uniquement lorsque toutes les autres connexions sont effectuées. Assurez-vous de brancher d'abord le cordon d'alimentation à la prise AC INLET de l'appareil puis de le brancher à la prise d'alimentation. Toujours débrancher de la prise en premier lorsque vous retirez le cordon d'alimentation.

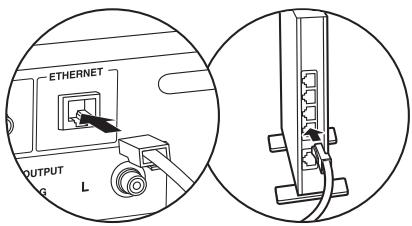

Branchement du câble ethernet

Pour vous connecter au réseau à l'aide d'un câble Ethernet, utilisez la fiche ETHERNET. Si vous utilisez une connexion Wi-Fi, indiquez les paramètres lors de la configuration initiale ( P10). Vous pouvez profiter des fonctionnalités comme la radio Internet et AirPlay en vous connectant au réseau.

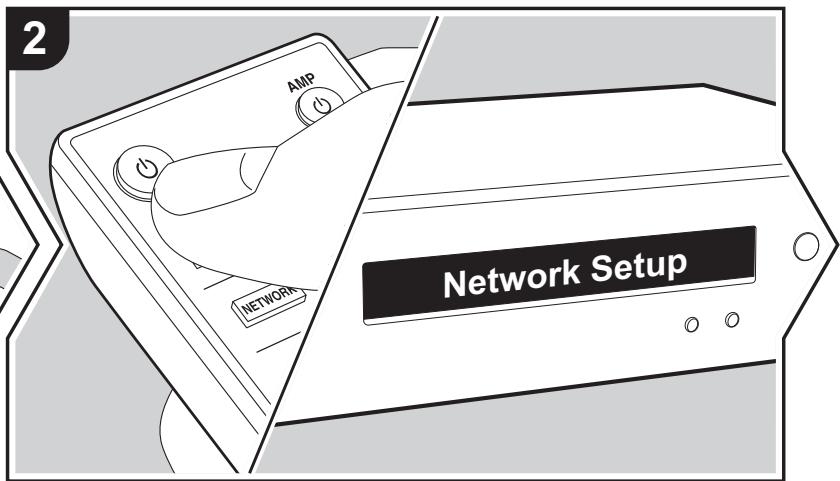

Mise sous tension & configuration initiale

Démarrage : Lorsque vous appuyez sur la touche ♂, "Now Initializing..." apparait sur l'afficheur. Après cela, une fois "Now Initializing..." disparu, vous pouvez commencer à utiliser l'appareil.

Paramètres de connexion wi-fi

Lors de la première mise sous tension, l'écran Network Setup s'affiche automatiquement, et vous permet de définir facilement les paramètres de connexion Wi-Fi.

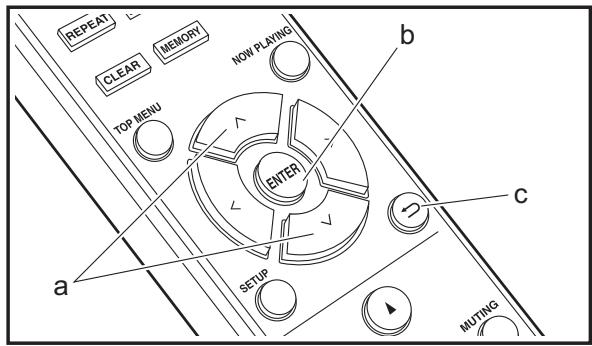

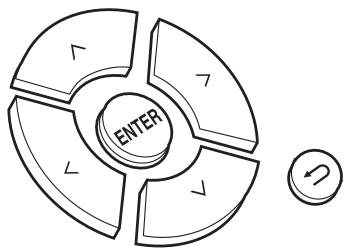

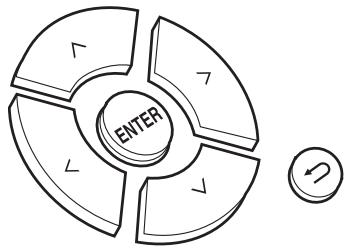

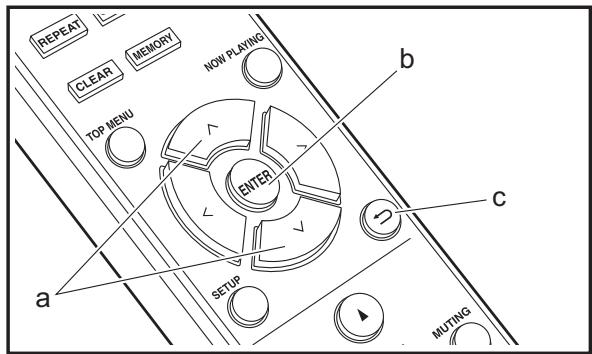

Pour les définir, sélectionnez l'élément grâce aux touches du curseur de la télécommande et appuyez sur ENTER pour valider.

• Pour revenir sur l'affichage précédent, appuyez sur 1.
• Tournez MENU/ENTER sur l'appareil principal vers la gauche et la droite pour sélectionner l'élément, puis appuyez sur la molette pour valider.
• Appuyez sur ENTER lorsque "Network Setup" s'affiche.
• Pour définir les paramètres Wi-Fi, sélectionnez "Wi-Fi". Si vous avez branché un cable Ethernet, sélectionnez "Wired(Exit)" à l'aide des touches / de la télécommande et appuyez sur ENTER.

1. Si vous avez sélectionné "Wi-Fi", désélectionnez la méthode de réglage à l'aide des touches ∧/∨ de la télécommande et appuyez sur ENTER.

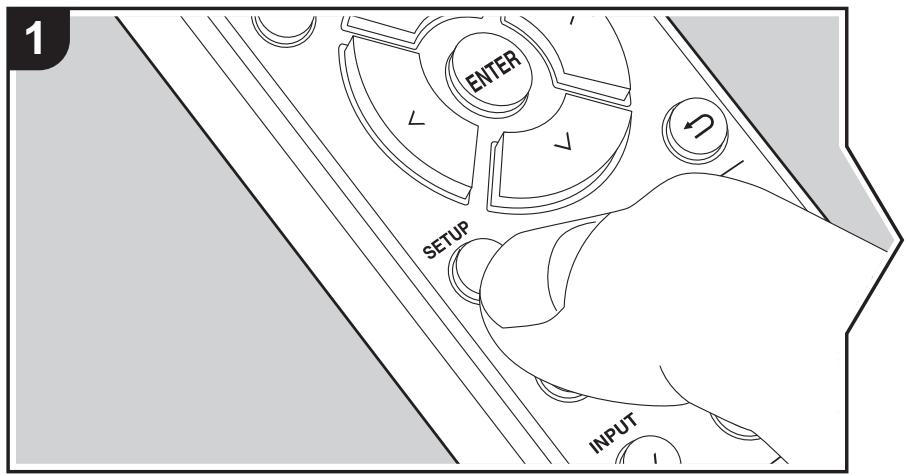

• Pour refaire la configuration initiale, appuyez sur la touche SETUP de la télécommande, sélectionnez "Wi-Fi" dans "Network" - "Connection" puis sélectionnez "Wi-Fi Setup".

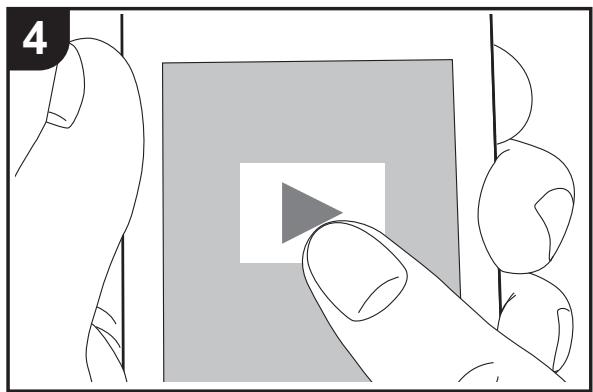

Effectuez le réglage en partageant les paramètres Wi-Fi du périphérique iOS avec cet appareil.

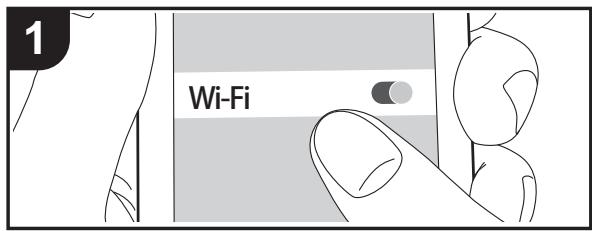

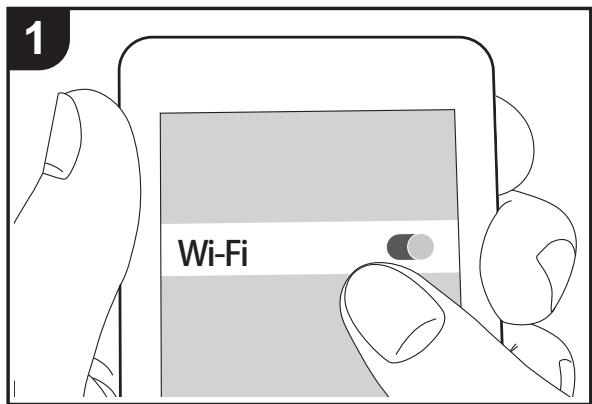

1. Connectez le dispositif iOS par Wi-Fi.

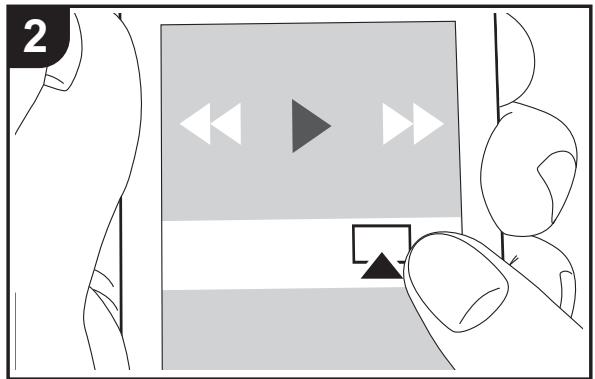

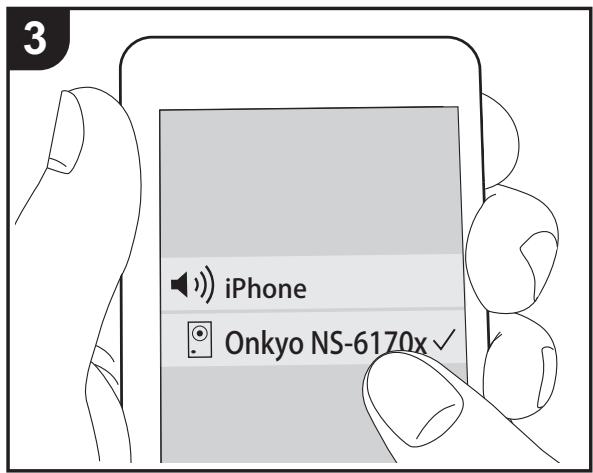

2. Sélectionnez cet appareil dans l'élément "SET UP NEW AIRPLAY SPEAKER..." sur l'écran du périphérique iOS et sélectionnez "Next".

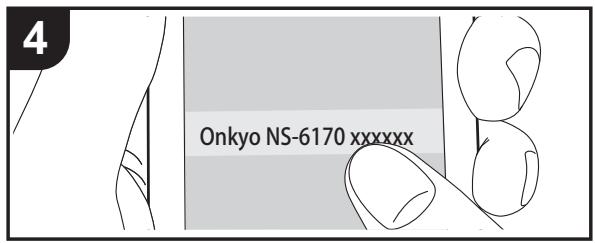

3. Cet appareil s'affiche sous le nom "Onkyo NS-6170 XXXXX".
4. Une fois que "Check Network" s'affiche sur cet appareil, lorsque les réglages Wi-Fi sont terminés, l'affichage change. Sélectionnez "Done" sur l'écran du périphérique iOS.

Dans la liste des SSID pour les points d'accès tels que les routeurs LAN sans fil, sélectionnez le SSID requis et effectuez les réglages.

1. Sélectionnez le SSID du point d'accès à connecter à l'aide des touches ∧/v de la télécommande et appuyez sur ENTER.

1. Sélectionnez "Password" ou "Push Button" à l'aide des touches ∧/v de la télécommande et appuyez sur ENTER. Si le point d'accès est muni d'une touche de connexion automatique, en sélectionnant "Push Button" vous pouvez vous connecter sans saisir de mot de passe.

1. Si vous sélectionnez "Password", saisissez le mot de passe du point d'accès. Pour plus de détails sur la saisie de texte, voir "Saisie du texte" (→P22). Si vous sélectionnez "Push Button", après avoir maintenu la touche de configuration automatique du point d'accès appuyée pendant la durée nécessaire, appuyez sur la touche ENTER de la télécommande.
2. Une fois que "Check Network" s'est affiché, les informations sur l'afficheur changent lorsque les réglages Wi-Fi sont terminés.
3. Si "Retry" apparait sur l'afficheur, appuyez sur ENTER pour refaire les réglages.

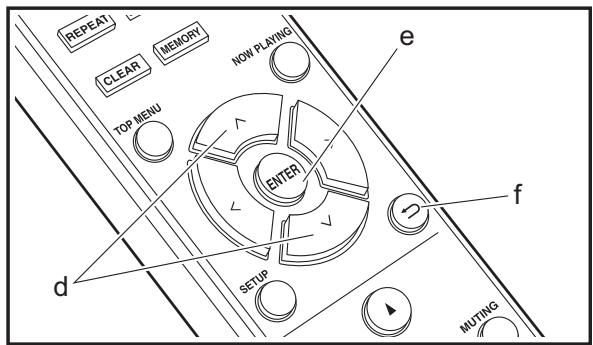

Saisissez le SSD du point d'accès

Pour effectuer le réglage, saisissez le SSID du point d'accès à connecter.

1. Saisissez le SSID. Pour plus de détails sur la saisie de

pseudo, voir "Saisie du texte" (→P22).

1. Sélectionnez la méthode d'authentication à l'aide des touches ∧/∨ de la télécommande et appuyez sur ENTER.

• Si vous sélectionnez "None", passez à l'étape 3. Si vous sélectionnez "WEP", "WPA" ou "WPA2", saisissez le mot de passer puis validez.
• Une fois que "Check Network" s'est affich
• Si "Retry" apparait sur l'afficheur, appuyez sur ENTER pour refaire les réglages.

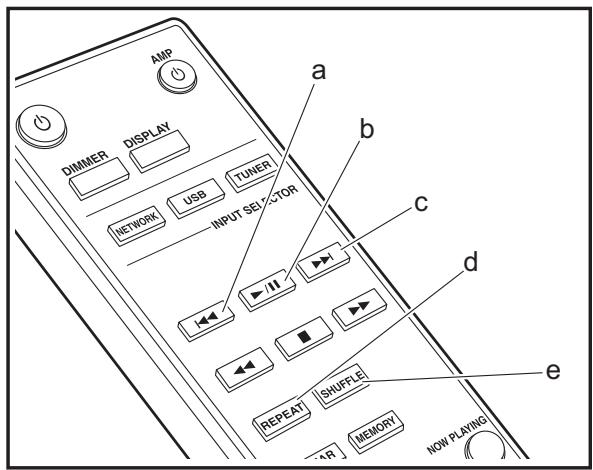

Commandes de base

Vous pouvez lire des fichiers musicaux en connectant un périphérique de stockage USB ou un DD (disque dur) au port USB situé à l'avant ou à l'arrière de l'appareil.

• Le port USB à l'avant peut supporter une charge maximale de 5 V/0,5 A. Si le DD nécessite une alimentation plus importante, branchez-le sur le port USB (maximum 5 V/1 A) situé à l'arrière de l'appareil.
• Mettez en marche l'appareil.

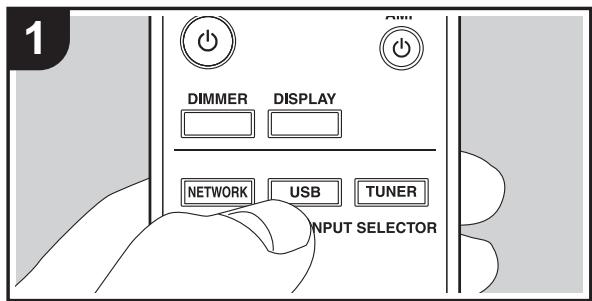

• Appuyez sur USB pour sélectionner "USB (F)" (port USB du panneau frontal) ou "USB (R)" (port USB du panneau arrêté).

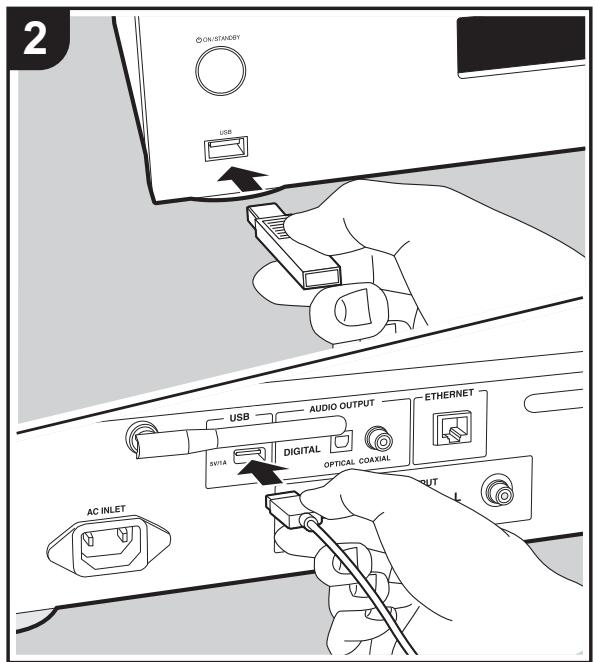

1. Branchez votre périphérique de stockage USB ou votre DD au port USB situé à l'avant ou à l'arrière de l'appareil.

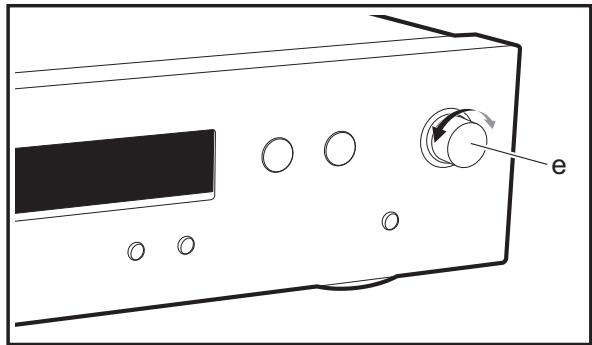

2. Appuyez sur ENTER (e) une fois que la lecture est terminée.
3. Sélectionnez le dossier ou le fichier musical à l'aide des touches ∧/√ (d) de la télécommande et appuyez sur ENTER (e) pour valider. Pour revenir sur l'affichage précédent, appuyez sur (f).
4. Utilisez les touches de lecture (b) pour arrêter la lecture ou désirer les pistes à.
5. L'affichage du nom de l'album et du nom de l'artiste est pris en charge avec les fichiers musicaux aux formats MP3/WMA/Apple Lossless/FLAC/AAC/DSD (DSF uniquement).
6. Les caractères qui ne peuvent pas être affichés par cet appareil sont remplacés par *.
7. Le port USB de cet appareil est conforme à la norme USB 2.0. La vitesse de transfert peut être insuffisante pour certains des contenus que vous lisez, ce qui peut causer des coupures du son.

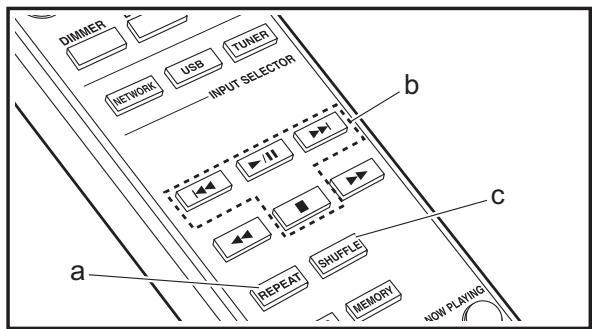

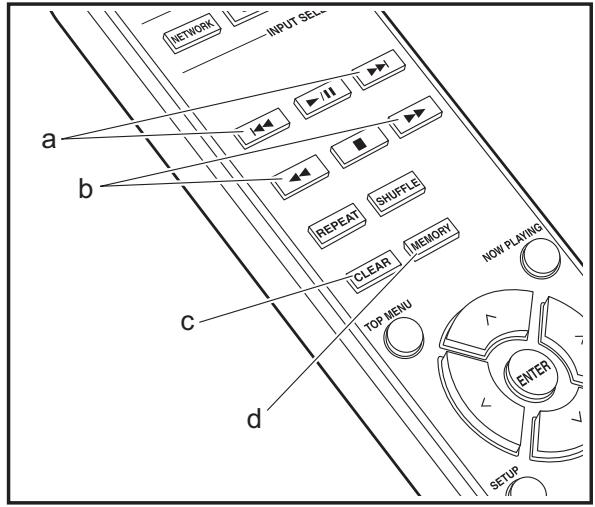

Répétition de lecture

1. Appuyez plusieurs fois sur REPEAT (a) pendant la lecture pour faire apparaître 1 ou sur l'afficheur.

1: Permet de répéter la lecture de la piste sélectionnée. Permet de répéter la lecture de toutes les pistes.

Pour annuler la répétition de lecture, appuyez plusieurs fois sur REPEAT (a) jusqu'à ce que les icônes disparaissent.

Lecture aléatoire

1. Appuyez sur SHUFFLE (c) pendant la lecture pour afficher _d^* sur l'afficheur.

x_d^* : Lit aléatoirement les pistes générées dans un dossier.

Pour annuler la lecture aléatoire, appuyez sur SHUFFLE (c) jusqu'à ce que l'icône disparaisse.

Configuration requise du périphérique de stockage usb/disque dur

• Notez que cette commande n'est pas garantie avec tous les périphériques de stockage USB ou DD.
• Cet appareil peut utiliser les périphériques de stockage USB conformes à la norme USB MSC. (Toutefois, certains périphériques ne peuvent pas être lus par cet appareil même s'ils sont conformes à la norme de stockage de masse USB.)
• L'appareil est également compatible avec les périphériques de stockage USB utilisant les formats de système de fichier FAT16 ou FAT32. D'autres formats tels qu'exFAT, NTFS et HFS ne peuvent pas être lus par cet appareil.
• Si le périphérique de stockage USB a été partitionné, chaque section sera considérée comme étant un périphérique indépendant.
• Vous pouvez afficher jusqu'à 20.000 pistes par dossier, et les dossiers peuvent être imbriqués jusqu'à 16 niveaux.

de profondeur.

• Les concentrateurs USB et les périphériques de stockage USB avec des fonctions de concentrateur ne sont pas pris en charge. Ne branche pas ces périphériques à l'appareil.
• Les périphériques de stockage USB avec des fonctions de sécurité ne sont pas pris en charge sur cet appareil.
• Si le périphérique de stockage USB ou le DD est fourni avec un adaptateur secteur, nous vous recommandons d'utiliser son adaptateur pour l'alimenter.
• Un matériel inséré dans le lecteur de carte USB peut ne pas être disponible dans cette fonction. De plus, en fonction du périphérique de stockage USB, une lecture correcte du contenu peut être impossible.
• Nous déclinons toute responsabilité pour la perte ou l'endommagement des données sauvegardées sur un périphérique de stockage USB lorsque ce périphérique est utilisé avec cet appareil. Nous vous recommandons de sauvegarder à l'avance les fichiers musicaux importants.

Formats audio pris en charge

Pour la lecture depuis un serveur et la lecture depuis un périphérique de stockage USB, l'appareil prend en charge les formats de fichiers musicaux suivants. Notez que les fichiers audio qui sont protégés par droits d'auteur ne peuvent pas être lus sur cet appareil.

• Formats pris en charge: MPEG-1/MPEG-2 Audio Layer 3 Taux d'échantillonnage pris en charge: 44,1 kHz, 48 kHz
• Débits binaires pris en charge: Entre 8 kbps, 320 kbps et VBR.

Taux d'échantillonnage pris en charge: 44,1 kHz, 48 kHz - Débits binaires pris en charge: Entre 5 kbps, 320 kbps et VBR.

• Les formats WMA Pro/Voice/WMA Lossless ne sont pas pris en charge

Les fichiers WAV comprennent des données audio numériques PCM non compressées.

Taux d'échantillonnage pris en charge: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz - Bits de quantification: 8 bits, 16 bits, 24 bits

AIFF (.aiff/.aif/.aifc/.afc/.AIFF/.AIF/.AIFC/.AFC): Les fichiers AIFF comprennent des données audio numériques PCM non compressées.

Taux d'échantillonnage pris en charge: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz - Bits de quantification: 8 bits, 16 bits, 24 bits

• Formats pris en charge: MPEG-2/MPEG-4 Audio Taux d'échantillonnage pris en charge : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz
• Débits binaires pris en charge : Entre 8 kbps, 320 kbps et VBR.

Taux d’échantillonnage pris en charge : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz - Bits de quantification : 8 bits, 16 bits, 24 bits

Apple lossless (.M4A/.MP4/.M4A/.MP4):

Taux d'échantillonnage pris en charge: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz - Bits de quantification: 16 bits, 24 bits

• Formats pris en charge: DSF/DSDIFF Taux d'échantillonnage pris en charge: 2,8 MHz, 5,6 MHz, 11,2 MHz,

Commandes de base

Lorsque cet appareil est connecté au réseau, vous pouvez écouter Tunein ou d'autres services de radio Internet préenregistrés.

Selon le service de radio Internet, il se peut que l'utilisateur doive s'inscrire d'abord sur l'ordinateur.

1. Mettez en marche l'appareil.
2. Appuyez sur NETWORK.
3. Sélectionnez "Tunnel Radio", etc., à l'aide des touches ∧/∨ (a) de la télécommande et appuyez sur ENTER (b) pour valider.

• Si "Connection Error." s'affiche, vérifie si le réseau est connecté correctement.
• Sélectionnez la station etc., à l'aide des touches ∧/∨ (a) de la télécommande et appuyez sur ENTER (b). Pour revenir sur l'affichage précédent, appuyez sur (c).

Tunneln

Vous permet d'enregistrer une station déjà lue dans les favoris.

1. Appuyez sur ENTER (b) pendant la lecture Tuneln.
2. Sélectionnez "Add to My Presets" à l'aide des touches ∧/∨ (a) de la télécommande et appuyez sur ENTER (b).
3. Pour lire un favori, sélectionnez une station mémoorisée

dans "My Presets", affichez-la en premier lorsque "Tuneln Radio" est sélectionné et appuyez sur ENTER (b). Pour supprimer des favors, appuyez sur ENTER (b) pendant la lecture, sélectionnez "Remove from My Presets" et appuyez sur ENTER (b).

Fonctionnement de base

La lecture Spotify Connect est possible en connectant cet appareil au même réseau qu'un smartphone ou une tablette. Pour utiliser Spotify Connect, vous devez installer l'appli Spotify sur votre smartphone ou votre tablette et créer un compte Spotify Premium.

1. Connectez le smartphone au réseau auquel cet appareil est connecté.

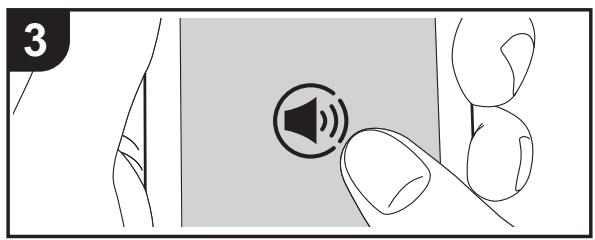

2. Cliquez sur l'icône Connect sur l'écran de lecture de la piste de l'appli Spotify.
3. Sélectionnez cet appareil.
4. Cet appareil s'affiche sous le nom "Onkyo NS-6170 XXXXX".
5. Cet apparéil s'allume automatique, le sélecteur d'entrée/passée automatique sur NET et la diffusion en flux de Spotify démarre.
6. Si "Option" - "PWR Setting" - "NET Stby" est reglé sur "Off" dans le menu de configuration, mettez manuellement en marche l'appareil et appuyez sur la touche NETWORK de la télécommande.
7. Consultez ce qui suit pour configurer Spotify : www.spotify.com/connect/

Le logiciel Spotify est soumis à des licences de tiers que vous trouverez ici :

Les actions suivantes avec la télécommande sont également possibles.

(a) Cette touche permet de lancer la lecture de la piste précédente. (b) Pressée durant la lecture, cette touche permet de mettre en pause la lecture. Pressée durant la pause, elle reprend la lecture. (c) Cette touche permet de lancer la lecture de la piste suivante. (d) Permet de lancer la répétition de lecture. (e) Permet de lancer la lecture aléatoire.

Syntonisation automatique

1. Mettez en marche l'appareil.
2. Appuyez plusieurs fois sur TUNER pour basculer l'entrée sur FM.

1. Lorsque vous appuyez sur les touches / (b) de la télécommande, la syntonisation automatique démarre et la recherche s'arrête lorsqu'une station est trouvée. Le témoin "FM ST" sur l'afficheur s'allume lorsqu'une station FM stéreo est en cours de réception.

Lorsque la réception des émissions FM est difficile : Effectuez la procédure de "Syntonisation manuelle". Si vous effectuez la syntonisation manuelle, la réception des émissions FM sera monophonique plutôt que stéreo, quelle que soit la sensibilité de la réception.

Syntonisation manuelle

1. Mettez en marche l'appareil.
2. Appuyez plusieurs fois sur TUNER pour basculer l'entrée sur FM.
3. Appuyez sur la touche TUNING MODE (h) de la télécommande ou la molette MENU/ENTER de l'appareil principal pour que le témoin "AUTO" disparaisse de l'afficheur.
4. Sélectionnez la station à écouter en appuyant sur les touches / (b) de la télécommande.
5. enu enfoncé, et s'arrête lorsque le bouton est relâché. Recherchez en regardant l'écran.

Mémorisation d'une station

Vous pouvez enregistrer jusqu'à 40 stations.

1. Syntonisez-vous sur la station de radio que vous pouvez mémoriser.
2. Appuyez sur la touche MEMORY (d) de la télécommande pour que le numéro de préréglage clignote sur l'afficheur.

87.50MHz

1. Pendant que le numéro de préréglage clignote (environ 8 secondes), appuyez plusieurs fois sur les touches / (a) de la télécommande pour sélectionner un numéro entre 1 et 40.
2. Appuyez de nouveau sur la touche MEMORY (d) de la télécommande pour mémoriser la station. Lorsqu'il est enregistré, le numéro de préréglage s'arrête de clignoter.

Sélection des stations mémorisées

1. Appuyez plusieurs fois sur TUNER pour basculer l'entrée sur FM.
2. Appuyez sur les touches / (a) de la télécommande pour sélectionner un numéro de préréglage.

Pour supprimer une station mémorisée

1. Appuyez plusieurs fois sur TUNER pour basculer l'entrée sur FM.
2. Appuyez sur les touches / (a) de la télécommande pour sélectionner un numéro de préréglage que vous désirez supprimer.
3. Appuyez sur la touche CLEAR (c) de la télécommande pour supprimer le numéro de préréglage.

Pour donner un nom à une station enregistrée

1. Appuyez plusieurs fois sur TUNER pour basculer l'entrée sur FM.
2. Appuyez sur les touches | / | (a) de la télécommande pour sélectionner un numéro de préréglage.
3. Appuyez sur la touche SETUP (f) de la télécommande.
4. Appuyez sur / (e) de la télécommande pour sélectionner "Option" - "Tuner Setting" - "NameEdit" et appuyez sur ENTER (i).
5. Saisissez un nom pour la station. Pour plus de détails sur la saisie de texte, voir "Saisie du texte" (→P22).

Utilisation du RDS

RDS est l'acronyme de Radio Data System, un système de transmission de données par signaux radio FM. Dans les régions qui utilisent le RDS, le nom de la station radio s'affiche lorsque vous synchronisez les informations du programme de diffusion d'une station radio. Lorsque vous appuyez sur la touche PS/RT/PTY (g) de la télécommande dans cet état, vous pouvez utiliser les fonctions suivantes.

Affichage de texte d'information (radio text)

1. Pendant que le nom de la station apparait sur l'afficheur, appuyez une fois sur la touche PS/RT/PTY (g) de la télécommande.

Le texte radio (RT) diffusé par la station apparait en défilant sur l'afficheur. "No Text Data" s'affiche lorsqu'aucune information de texte n'est disponible.

• Des caractères inhabituels peuvent s'afficher lorsque l'appareil reçoit des caractères non pris en charge.

Cependant, cela ne constitue pas un dysfonctionnement.

De plus, si le signal provenant d'une station est faible, les informations peuvent ne pas s'afficher.

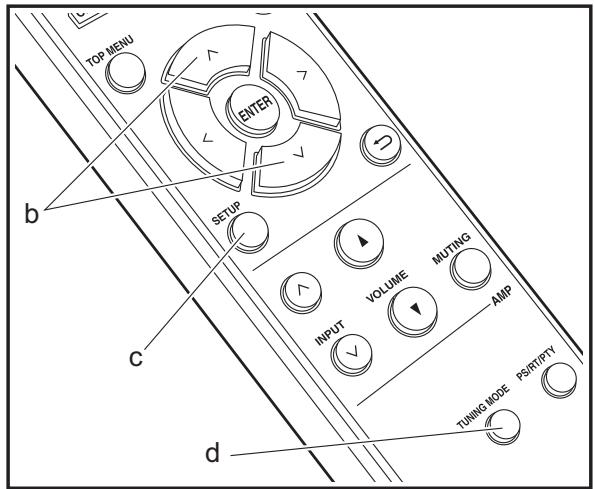

Recherche des stations par type de programme

1. Pendant que le nom de la station apparait sur l'afficheur, appuyez deux fois sur la touche PS/RT/PTY (g) de la télécommande.
2. Appuyez sur les touches / (a) de la télécommande pour selectionner le type de programme que vous désirez trouver, puis appuyez sur ENTER (i) pour lancer la recherche.

Les types de programme affichés sont les suivants : None

News (Reportages d'actualité)

Information

Sport

Education

Drama

Cultures

Sciences et Technologie

Varied speech

Pop music

Rock music

Easy listening

Serious classics

Other music

Weather & metr

Finance

Programmes pour enfants

Social affairs

Religion

Phone in

Travel & touring

Loisir & hobby

Jazz music

Country music

Nation music

Oldies music

Folk music

Documentary

• Les informations affichées peuvent parfois ne pas correspondre au contenu diffusé par la station.
• Lorsqu'une station est trouvée, "FINISH" s'affiche et le nom de la station clignote sur l'afficheur. Appuyez sur la touche ENTER (i) pendant le clignotement pour lancer la réception de la station. Si vous n'appuyez pas sur la touche ENTER (i), l'appareil cherchera une autre station.
• Si aucune station n'est trouvée, le message "Not Found" s'affiche.
• Des caractères inhabituels peuvent s'afficher lorsque l'appareil reçoit des caractères non pris en charge. Cependant, cela ne constitue pas un dysfonctionnement. De plus, si le signal provenant d'une station est faible, les informations peuvent ne pas s'afficher.

Syntonisation

1. Mettez en marche l'appareil.
2. Appuyez plusieurs fois sur TUNER pour basculer l'entrée sur DAB.

• La toute première fois que vous sélectionnez DAB, la fonction Syntonisation Auto balaye automatiquement la bande 3 du DAB pour trouver les bouquets (c. à. d. stations) disponibles dans la zone où vous vous trouvez.

• Une fois le balayage effectué, la première station trouvée est sélectionnée.
• Si une nouvelle station DAB est trouée ou que vous déplacez, appuyez sur SETUP (c) sur la télécommande, puis utilisez "DAB Scan" dans "Option" - "Tuner Setting".
• Sélectionnez la station de radio de votre choix à l'aide des touches du curseur (b) de la télécommande.

Changement de l'ordre des stations affichées

Vous pouvez trier les stations disponibles par ordre alphabétique ou par bouquet.

1. Appuyez plusieurs fois sur la touche TUNING MODE (d) pour définir la méthode de tri de l'affichage parmi les suivantes.

Alphabet (réglage par défaut) : Tri des stations par ordre alphabétique.

Multiplex : Tri des stations par bouquet.

Affichage des informations de la radio DAB

1. Appuyez plusieurs fois sur la touche DISPLAY (a) pour afficher plus d'informations sur la station DAB sélectionnée.

DLS (Dynamic Label Segment) : Lorsqu'il est synchronisé sur une station qui émet des données DLS, le texte défile à travers l'afficheur.

Programme Type: Affiche le type de programme.

Bit Rate and Audio Mode : Affiche le débit binaire de la radio et le mode audio (Stereo, Mono).

Quality: Affiche la qualité du signal.

0-59: Faible réception

60 - 79 : Bonne réception

80 - 100 : Exellente réception

Multiplex Name : Affiche le nom du bouquet actuel.

Multiplex Number and Frequency : Affiche le numéro et la fréquence du bouquet actuel.

Fonctionnement de base

Vous pouvez profiter à distance des fichiers musicaux présents sur un iPhone®, iPod touch®, ou un iPad® connecté au même point d'accès que cet appareil. Mettez à jour la version OS de votre périphérique iOS.

1. Mettez en marche l'appareil.
2. Connectez le périphérique iOS au même réseau que celui de cet appareil.
3. Touchez l’icône AirPlay présente dans le centre de contrôle du dispositif iOS et sélectionnez cet appareil dans la liste des dispositifs affichée, puis touchez "Done".
4. Cet appareil s'affiche sous le nom "Onkyo NS-6170 XXXXX".
5. Si un "AirPlay PW" a été défini sur cet appareil, saisissez le mot de passe défini.
6. Lisez les fichiers musicaux sur le dispositif iOS.
7. Dans le menu configuration affiché en appuyant sur la touche SETUP de la télécommande, lorsque "Option" - "PWR Setting" - "NET Stby" est sur "On", et que la lecture d'AirPlay démarre, cet apparéil se met automatiquement en marche et la lecture démarre.
8. À cause des caractéristiques de la technologie sans fil AirPlay, le son produit par cet appareil peut être légèrement en retard par rapport au son lu par le périphérique compatible AirPlay.
9. La touche SHUFFLE ou REPEAT de la télécommande ne fonctionne pas. Utilisez le périphérique iOS.

Vous pouvez également diffuser les fichiers musicaux sur l'ordinateur avec iTunes. (Ver. 10.2.2 ou ultérieure). Vérifiez que cet appareil et l'ordinateur sont connectés au même réseau, cliquez sur l'icône AirPlay dans iTunes, sélectionnez cet appareil dans la liste des périphériques affichée et démarrez la lecture d'un fichier musical.

Il est possible de diffuser en flux des fichiers de musique présents sur les ordinateurs ou dispositifs NAS connectés au même réseau que cet appareil. Le serveur réseau de cet appareil est compatible avec les ordinateurs ayant la fonctionnalité serveur de Windows Media® Player 11 ou 12 installée, ou les NAS compatibles avec la fonctionnalité réseau domestique. Vous devez effectuer certains réglages au préalable pour utiliser Windows Media® Player 11 ou 12. Notez que seuls les fichiers de musique enregistrés dans la bibliothèque de Windows Media® Player peuvent être lus.

Configuration de windows media® player

1. Mettez en marche votre PC et lancez Windows Media® Player 11.
2. Dans le menu "Library", sélectionnez "Media Sharing" pour afficher une boîte de dialogue.
3. Sélectionnez la case à cocher "Share my media", puis cliquez sur "OK" pour afficher les périphériques compatibles.
4. Sélectionnez cet appareil, puis cliquez sur "Allow".
5. Lorsque vous cliquez dessus, l'icône correspondante est cochée.
6. Cliquez sur "OK" pour fermer la boîte de dialogue.
7. En fonction de la version de Windows Media® Player, il peut y avoir des différences de nom avec les éléments que vous sélectionné.

1. Mettez en marche votre PC et lancez Windows Media® Player 12.
2. Dans le menu "Stream", sélectionnez "Turn on media streaming" pour afficher une boîte de dialogue.
3. Si la diffusion multimédia en continu est déjà activée, Sélectionnez "More streaming options..." dans le menu "Stream" pour afficher la liste de lecteurs réseau, puis passez à l'étape 4.
4. Cliquez sur "Turn on media streaming" pour afficher une liste de lecteurs dans le réseau.
5. Sélectionnez cet appareil dans "Media streaming options" et vérifiez qu'il est réglé sur "Allow".
6. Cliquez sur "OK" pour fermer la boîte de dialogue.
7. En fonction de la version de Windows Media® Player, il peut y avoir des différences de nom avec les éléments que vous sélectionné.

Lire

1. Mettez en marche l'appareil.
2. Démarrez le serveur (Windows Media® Player 11, Windows Media® Player 12, ou le périphérique NAS) contenant les fichiers musicaux à.
3. Assurez-vous que les ordinateurs et/ou les NAS sont correctement connectés au même réseau que cet appareil.
4. Appuyez sur NETWORK.
5. Sélectionnez "Music Server" à l'aide des touches ∧/∨ (a) de la télécommande et appuyez sur ENTER (b).

1. Sélectionnéz le serveur et le fichier musical à l'aide des touches ∧/v (a) de la télécommande et appuyez sur ENTER (b) pour valider. Pour revenir sur l'affichage précédent, appuyez sur (c).
2. Si "Connection Error." s'affiche, vérifie si le réseau est connecté correctement.
3. En fonction du serveur utilisé et des fichiers lus, le temps de lecture écoulé et le temps restant peuvent ne pas s'afficher.
4. Pour les fichiers de musique sur un serveur, il peut y avoir jusqu'à 20.000 pistes par dossier, et les dossiers peuvent être imbriqués jusqu'à 16 niveaux de profondeur.

Contrôler la lecture distance à partir d'un PC

Vous pouvez utiliser cet appareil pour lire des fichiers musicaux stockés sur votre ordinateur en utilisant l'ordinateur à l'intérieur de votre réseau domestique. Cet appareil prend en charge la lecture à distance avec Windows Media® Player 12.

1. Mettez en marche votre PC et lancez Windows Media® Player 12.
2. Ouvrez le menu "Stream" et vérifiez que "Allow remote control of my Player..." est coché. Cliquez sur "Turn on media streaming" pour afficher une liste de lecteurs dans le réseau.
3. Sélectionnez avec un clic droit le fichier de musique à jouer avec Windows Media® Player 12. Pour jouer un fichier de musique à distance sur un autre serveur, ouvrez le serveur cible à partir de "Other Libraries" et sélectionnez le fichier de musique à jouer.
4. Sélectionnez cet appareil dans "Play to" pour ouvrir la fenêtre "Play to" de Windows Media® Player 12 et démarrez la lecture sur l'appareil. Si votre PC fonctionne sous Windows® 8.1, cliquez sur "Play to", puis sélectionnez cet appareil. Si votre PC fonctionne sous Windows® 10, cliquez sur "Cast to Device" et sélectionnez cet appareil. Des actions sont possibles pendant la lecture à distance à partir de la fenêtre "Play to" du PC.
5. La lecture à distance n'est pas possible en utilisant un service réseau ou pour des fichiers de musique présents sur un périphérique de stockage USB.
6. En fonction de la version de Windows, il peut y avoir des différences de nom avec les éléments que vous sélectionnez.

Formats audio pris en charge

Pour la lecture depuis un serveur et la lecture depuis un périphérique de stockage USB, l'appareil prend en charge les formats de fichiers musicaux suivants.

• Notez que la lecture via une connexion LAN sans fil des taux d’échantillonnage de 88,2 kHz ou plus, et DSD ne sont pas pris en charge.
• La lecture à distance des formats FLAC, et DSD n'est pas prise en charge non plus.
• Les fichiers à débit binaire variable (VBR) sont pris en charge. Cependant, les temps de lecture peuvent ne pas s'afficher correctement.
• La lecture à distance ne prend pas en charge la lecture sans intervalle.

• Formats pris en charge: MPEG-1/MPEG-2 Audio Layer-3 Taux d'échantillonnage pris en charge: 44,1 kHz, 48 kHz
• Débits binaires pris en charge: Entre 8 kbps, 320 kbps et VBR.

Taux d’échantillonnage pris en charge: 44,1 kHz, 48 kHz - Débits binaires pris en charge: Entre 8 kbps, 320 kbps et VBR. - Les formats WMA Pro/Voice/WMA Lossless ne sont pas pris en charge

Les fichiers WAV comprennent des données audio numériques PCM non compressées.

Taux d'échantillonnage pris en charge: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz - Bits de quantification: 8 bits, 16 bits, 24 bits

Les fichiers AIFF comprennent des données audio numériques PCM non compressées.

Taux d'échantillonnage pris en charge: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz - Bits de quantification: 8 bits, 16 bits, 24 bits

• Formats pris en charge: MPEG-2/MPEG-4 Audio Taux d'échantillonnage pris en charge: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz
• Débits binaires pris en charge: Entre 8 kbps, 320 kbps et VBR.

Taux d'échantillonnage pris en charge : 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz - Bits de quantification : 8 bits, 16 bits, 24 bits

LPCM (PCM Linéaire):

Taux d'échantillonnage pris en charge: 44,1 kHz, 48 kHz - Bits de quantification: 16 bits

Apple lossless (.M4A/.MP4/.M4A/.MP4):

Taux d'échantillonnage pris en charge: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz - Bits de quantification: 16 bits, 24 bits

• Formats pris en charge: DSF/DSDIFF Taux d'échantillonnage pris en charge: 2,8 MHz, 5,6 MHz, 11,2 MHz,

Saisie du texte

La saisie de texte, pour les mots de passe, etc. s'effectue de la manière suivante.

1. Sélectionnez les caractères ou les symboles à l'aide des touches ∧/v/</>(b).

1. Appuyez sur ENTER (d) pour valider le caractère sélectionné. Répétez ceci pour saisir le texte.
2. Appuyez sur REPEAT (c) pour changer les caractères à saisir, par exemple pour basculer entre les minuscules et les majuscules.
3. Appuyez sur CLEAR (a) pour supprimer tous les caractères saisis.
4. À la fin de la saisie, sélectionnez "OK" à l'aide des touches ∧/V/</> (b) et appuyez sur ENTER (d).

• Tournez MENU/ENTER (e) sur l'appareil principal vers la gauche et la droite pour sélectionner l'élément, puis appuyez sur la molette pour valider.

Caractères pouvant être saisis

a

b

c

d

e

f

g

h

i

j

k

l

m

n

o

p

q

r

s

t

u

v

w

x

y

z

1

2

3

4

5

6

7

8

9

0

-

^

\

,

.

/

;

:

@

[

]

S

p

a

c

e

A/a

<->

B

S

O

K

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

T

U

V

W

X

Y

Z

!

"

#

$

%

&

'

( )

_

=

~

|

<

>

?

+

*

`

{ }

S

p

a

c

e

A/a

<-

->

B

S

O

K

Espace : Permet de saisir une espace de la taille d'un

caractère.

A/la: Permet de modifier la casse des caractères affichés. (a → A)

← (gauche) → (droite): À sélectionner pour déplacer le curseur.

BS (retour arrière) : Supprime un caractère à gauche du curseur. Permet de déplacer le curseur vers la gauche.

OK : Permet de valider le contenu saisi.

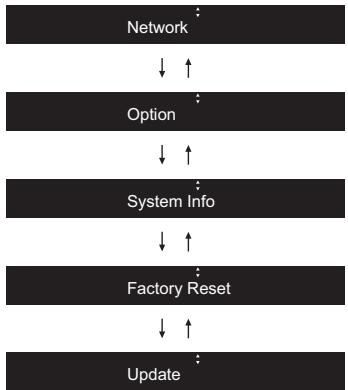

Configuration avancée

L'appareil vous permet de configurer les paramètres avancés pour qu'ils vous fournissent une expérience encore plus agréable.

1. Appuyez sur SETUP sur la télécommande.
2. Sélectionnez l'élément à l'aide des touches ∧/∨ de la télécommande et appuyez sur ENTER pour valider.

1. Sélectionnez les réglages à l'aide des touches ∧/∨/</> de la télécommande et appuyez sur ENTER pour valider.

• Pour revenir sur l'écran précédent, appuyez sur →.
• Pour quitter les réglages, appuyez sur SETUP.

Sélectionnez le type de connexion au réseau.

Sélectionnez l'élément à l'aide des touches < / > de la télécommande et appuyez sur ENTER.

"Wi-Fi" : pour une connexion LAN sans fil

"Wired" (Valeur par défaut) : Pour une connexion LAN filaire

Effectuez "Wi-Fi Setup" si vous avez sélectionné "Wi-Fi".

Effectuez les réglages de la connexion Wi-Fi. (→P10)

Ce réglage peut être effectué uniquement lorsque "Wi-Fi" est sélectionné dans "Connection".

• Vous pouvez effectuer le réglage des paramètres de connexion Wi-Fi à l'aide d'un navigateur web sur un ordinateur. Pour plus de détails, voir "Web Setup" (→P25).

DHCP

Sélectionnez l'objet à l'aide des touches < / > de la télécommande et appuyez sur ENTER.

"On" (Valeur par défaut) : Configuration automatique via le protocole DHCP

"Off": Configuration manuelle sans protocole DHCP

En sélectionnant "Off", vous devez configurer manuellement "IP Address", "Subnet Mask", "Gateway", et "DNS".

Affiche/Définit l'adresse IP.

Affiche/Définit le masque de sous-réseau.

Affiche/Définit la passerelle.

Affiche/Définit le serveur DNS primaire.

Proxy URL

Affiche/Définit l'URL du serveur proxy.

Proxy port

Affiche/Définit le numéro de port du serveur proxy quand vous saisissez "Proxy URL".

Changez le nom de périphérique de cet appareil qui apparaît sur les autres périphériques connectés au réseau pour un nom facilement reconnaissable. Vous pouvez saisir jusqu'à 31 caractères. Pour plus de détails sur la saisie de texte, voir "Saisie du texte" (→P22).

AirPlay PW

Voussousayisunmotdepassouvantavoirsequa31caracterespourqueseulslesutilisateursmémorisespuissantutiliserAirPlay. Pourplusdetàilsur la saisie de texte, voir"Saisiedu, texte" ( P22)

Veuillez vérifier la connexion réseau. Les résultats de la validation s'affichent lorsque vous appuyez sur ENTER.

Option

PWR Setting

Auto Standby

Ce réglage met automatiquement l'appareil en veille après 20 minutes d'inactivité sans aucune entrée audio. "On" (Valeur par défaut) : L'appareil passera automatiquement en mode veille. "Off" : L'appareil ne passes pas automatiquement en mode veille.

NET Stby

Lorsque cette fonctionnalité est mise sur "On", vous pouvezmettre sous tension l'appareil via le réseau en utilisant uneapplication qui peut commander ceturreaille.Sélectionnez l'élement à l'aide des touches < / > de la télécommande et appuyez sur ENTER. • Le réglage sur "On" (Valeur par défaut) augmente laconsummation d'énergie même lorsque l'appareil est en modeveille. • "NET Stby", qui réprime la consommation d'énergie, peut sedésactiver lorsque la connexion réseau est perdue.

Dig filter

Sélectionnez l'objet à l'aide des touches < / > de la télécommande et appuyez sur ENTER.

"SHARP" (Valeur par défaut) : Son ayant davantage de structure et de fermeté

"SHORT": Son qui démarre rapidement et donne l'impression d'un déplacement vers l'avant

"SLOW": son doux et fluide

Effectuez les réglages pour la sortie audio numérique.

Sélectionnez l'objet à l'aide des touches < / > de la télécommande et appuyez sur ENTER.

"On" (Valeur par défaut), "Off"

FM Search Level	Vous pouvez désir de sélectionner uniquement les stations FM ayant une forte réception lors de la syntonisation automatique des stations si la syntonisation normale s'arrête sur les stations FM ayant une faible réception.Sélectionnez l'élement à l'aide des touches < / > de la télécommande et appuyez sur ENTER.Normal" (Valeur par défaut)"Strong": Sélectionne uniquement les stations ayant une forte réception.
DAB Scan	Vous pouvez lancer la recherche automatique lorsque de nouvelles stations DAB sont ajoutées ou lorsque vous déménagez.
DAB DRC	Avec le paramètre DRC (Dynamic Range Control), vous pouvez réduire la plage dynamique de la radio numérique DAB de sorte que vous puissiez encore entendre les parties chuchotées même lorsque le volume est bas - idéal pour écouter la radio tard la nuit sans déranger personne.Sélectionnez l'élement à l'aide des touches < / > de la télécommande et appuyez sur ENTER."0" (Valeur par défaut) : DRC off"1": Réduction élevée de la plage dynamique"1/2": Faible réduction de la plage dynamique

NameEdit (Stations FM uniquement)

Vous pouvez donner des noms aux stations que vous avez mémorisées. Pour plus de détails sur la saisie de texte, voir "Saisie du texte" (→P22).

L'adresse MAC de cet appareil et la version actuelle du micrologiciel s'affiche.

Sélectionnez "MAC address" ou "Firmware" à l'aide des touches / de la télécommande.

Réinitialisez les réglages de cet appareil pour le remettre dans l'état où il était au moment de son achat. Nous vous conseillons de prendre note des réglages modifiés avant de procéder à la réinitialisation aux réglages d'usine.

Pour réinitialiser, sélectionnez "Reset Start" à l'aide des touches / de la télécommande et appuyez sur ENTER. Appuyez une nouvelle fois sur ENTER pour démarrer la réinitialisation. L'appareil se met automatiquement en veille une fois l'initialisation terminée.

"Mise à jour" ne s'affiche pas si aucune mise à jour du micrologiciel n'est disponible.

Appuyez sur ENTER pour sélectionner lorsque vous désirez mettre à jour le micrologiciel via le réseau.

Via USB

Appuyez sur ENTER pour sélectionner lorsque vous désirez mettre à jour le micrologiciel via USB.

Vous pouvez effectuer le réglage des paramètres de connexion Wi-Fi à l'aide d'un navigateur web sur un ordinateur. Veillez à ce que votre ordinateur soit connecté à distance au routeur.

Si cet appareil est connecté au routeur à l'aide d'un câble Ethernet, vous ne pouvez pas

effectuer l'églage.

1. Mettez en marche l'appareil.
2. Appuyez sur la touche SETUP de la télécommande, Sélectionnez "Wi-Fi" dans "Network" - "Connection", puis Sélectionnez "Wi-Fi Setup".
3. Appuyez sur / pour sélectionner "iOS device" et appuyez sur ENTER.
4. Dans la liste des connexions LAN sans fil figurant sur votre ordinateur, sélectionnez le SSID de cet appareil (softap_0009B0xxxxxxxx).
5. "xxxxxx" dans le SSID correspond aux trois bits inférieurs de l'adresse MAC.
6. Ouvrez le navigateur web sur votre ordinateur et accédez à l'adresse http:// 192.168.200.1.
7. Le menu "Web Setup" s'affiche. Effectuez les nombreux réglages de cet appareil.
8. En fonction de l'équipment utilisé ou de l'environnement de connexion, cette fonction peut ne pas fonctionner.
9. Consultez les bonnes instructions d'exploitation pour obtenir des informations sur l'utilisation de l'ordinateur.
10. Étant donné que ce type de connexion n'est pas encodé, un risque de sécurité mineur peut exister.

La fonction de mise à jour de cet appareil

Cet appareil possède une fonctionnalité qui permet la mise à jour du micrologiciel (logiciel du système) via le réseau ou le port USB. Ceci nous permet de pouvoir effectuer des améliorations d'une variété de commandes et d'ajouter des fonctionnalités.

Pour avoir plus de détails sur les fonctionnalités de lecture mises à jour, voir ici.

Comment mettre à jour

Il y a deux méthodes de mise à jour du micrologiciel : via réseau et via USB. La mise à jour peut prendre environ 5 minutes pour s'effectuer avec l'une ou l'autre des méthodes : Via réseau ou via USB. De plus, les paramètres actuels sont garantis, quelle que soit la méthode utilisée pour la mise à jour.

• Pour connaître les dernières informations sur les mises à jour, visitez le site internet de notre société. Il n'est pas nécessaire de mettre à jour le micrologiciel de cet appareil s'il n'y a aucune mise à jour disponible.
• Si la mise à jour est effectuée en ligne, elle peut nécessiter plus de temps en fonction de l'état de la connexion. Lors d'une mise à jour, ne pas
• Débranchez et rebranchez un câble ou un périphérique de stockage USB ou bien effectuez n'importe quelle action sur le composant comme par exemple l'éteindre.
• Accès à cet appareil à partir d'un ordinateur ou d'un smartphone à l'aide d'une application

Avertissement : Le programme et la documentation en ligne qui l'accompagne vous sont fournis pour une utilisation à vos propres risques.

Nous ne serons pas tenus responsables et vous n'aurez aucun recours en dommages et intérêts pour toute réclamation de quelque nature que ce soit concernant votre utilisation du programme ou la documentation en ligne qui l'accompagne, quelle que soit la théorie juridique et si délictuelle ou contractuelle.

En aucun cas, Nous ne sommes responsables envers vous ou un tiers pour tous dommages spéciaux, indirects, accessoires ou consécutifs de toute nature, y compris, mais sans s'y limiter, la compensation, le remboursement ou des dommages et intérêts en raison de la perte de profits, présents ou futurs, perte de données, ou pour toute autre raison que ce soit.

Mise à jour du micrologiciel via le réseau

• Vérifiez que l'appareil est en marche et que la connexion à Internet fonctionne.
• Éteignez le composant du contrôleur (PC, etc.) connecté au réseau.
• Arrêtez la lecture de la webradio, un périphérique de stockage USB, ou le contenu d'un serveur.
• "Network" apparait sur l'afficheur lorsque vous appuyez sur la touche SETUP de la télécommande.

1. Appuyez sur / et ENTER pour sélectionner "Update" - "via Network" dans l'ordre indiqué.

"Update" ne s'affiche pas si aucune mise à jour du micrologiciel n'est disponible.

1. Appuyez sur ENTER pour démarrer la mise à jour du micrologiciel. "Completed" s'affiche lorsque la mise à jour est terminée.
2. Appuyez sur la touche ON/STANDBY de l'appareil principal pour passer l'appareil en mode veille. Le processus est terminé et votre micrologiciel est mis à jour à la première version.

Si un message d'erreur s'affiche : Lorsqu'une erreur se produit, " - Error!" apparait sur l'afficheur de cet appareil. (" " représenté un caractère alphanumeric.) Vérifiez les points suivants :

• -01, * -10: Câble Ethernet introuvable. Raccordez le câble Ethernet correctement.
• -02, -03, -04, -05, -06, -11, -13, -14, -16, -17, -18, -20, *-21: Erreur de connexion Internet. Vérifiez les points suivants
• Le routeur est activé
• Cet apparéil et le routeur sont connectés via le réseau Essayez de débrancher puis connectez de nouveau l'alimentation de l'apparéil et du routeur. Ceci permet de résoudre le problème. Si vous ne parvenez toujours pas à vous connecter à Internet, le serveur DNS ou le serveur proxy peuvent être temporairement indisponibles. Vérifie l'état du service avec votre fournisseur d'accès à internet.
• Autres : Débranchez puis rebranchez le cordon d'alimentation secteur, puis repésez depuis le début.

Mise à jour via USB

• Préparez un périphérique de stockage USB de 128 Mo ou plus. Format de système de fichiers FAT16 ou FAT32.
• Supprimez toutes les données enregistrées sur le périphérique de stockage USB.
• Éteignez le composant du contrôleur (PC, etc.) connecté au réseau.
• Arrêtez la lecture de la webradio, un périphérique de stockage USB, ou le contenu d'un serveur.
• Certains périphériques de stockage USB peuvent prendre du temps à charger, risquent de ne pas être chargés correctement, ou peuvent ne pas être correctement alimentés en fonction du périphérique ou de son contenu.
• Nous ne pourrons être tenus responsables des pertes ou de l'endommagement des données, ou des défaillances de stockage causées par l'utilisation d'un périphérique de stockage USB avec cet appareil. Nous vous remercions de votre compréhension.
• Connectez le périphérique de stockage USB à votre PC.
• Téléchargez le fichier du micrologiciel sur votre ordinateur depuis le site Web de notre société et décompressez-le. Les fichiers du micrologiciel sont nommés de la manière suivante : ONKNAP ****************************************************************************************************. Décompressez le fichier sur votre PC. Le nombre de

fichiers et de dossiers décompressés varie en fonction du modèle.

1. Copiez tous les fichiers et dossiers décompressés dans le dossier racine du périphérique de stockage USB. Assurez-vous de copier les fichiers décompressés.
2. Branchez le périphérique de stockage USB au port USB de cet appareil.
3. Si vous connectez un disque dur USB au port USB de l'appareil, nous vous recommandons d'utiliser son adaptateur secteur pour l'alimenter.
4. Si le périphérique de stockage USB a été partitionné, chaque section sera considérée comme étant un périphérique indépendant.
5. "Network" apparait sur l'afficheur lorsque vous appuyez sur la touche SETUP de la télécommande.

1. Appuyez sur / et ENTER pour sélectionner "Update" - "via USB" dans l'ordre indiqué.

"Update" ne s'affiche pas si aucune mise à jour du micrologiciel n'est disponible.

1. Appuyez sur ENTER pour démarrer la mise à jour du micrologiciel. "Completed" s'affiche lorsque la mise à jour est terminée.
2. Appuyez sur la touche ON/STANDBY de l'appareil principal pour passer l'appareil en mode veille. Le processus est terminé et votre micrologiciel est mis à jour à la dernière version.
3. Retirez le périphérique de stockage USB de cet appareil.

Si un message d'erreur s'affiche : Lorsqu'une erreur se produit, " * - * * Error!" apparaît sur l'afficheur de cet appareil. Vérifiez les points suivants :

• -01, * -10 : Périphérique de stockage USB introuvable. Vérifiez si le périphérique de stockage USB

ou si le câble USB est correctement inséré dans le port USB de cet appareil.

Branchez le périphérique de stockage USB à une source d'alimentation externe s'il dispose de sa propre alimentation.

• -05, * -13, * -20, * -21: Le fichier du micrologiciel n'est pasprésent dans le dossier racine du périhérique de stockage USB, ou le fichier du micrologiciel est destiné à un autre modèle. Essayez à nouveau à partir du téléchargement du fichier du micrologiciel.
• Autres : Débranchez puis rebranchez le cordon d'alimentation secteur, puis repésez depuis le début.

Avant de démarrer la procédure

Lorsque le fonctionnement est instable, les problèmes peuvent être résolus simplement en mettant l'appareil sous tension ou en veille, ou en débranchant/rebranchant le cordon d'alimentation, qu'en passant en revue les réglages et les opérations. Essayez d'effectuer les mesures les plus simples à la fois sur l'appareil et sur le périphérique connecté. Si la consultation de "Dépannage" ne désout pas le problème, réinitialiser l'appareil dans l'état dans lequel il était au moment de l'achat peut le résoudre. Veuillez noter que vos réglages seront également initialisés lorsque vous réinitialiserez l'appareil; nous vous recommandons par conséquent de noter vos réglages avant de commencer la procédure suivante.

Réinitialisation de l'appareil (ceci réinitialise les paramètres de cet appareil sur leur valeur par défaut)

1. Appuyez sur la touche SETUP de la télécommande, sélectionnez "Factory Reset" - "Reset Start" sur l'écran Setup et appuyez sur ENTER.
2. Appuyez sur ENTER.
3. L'appareil se met en veille et les réglages sont réinitialisés.

Impossible d'allumer cet appareil

• Débranchez le cordon d'alimentation de la prise murale, attendez 5 secondes ou plus, puis rebranchez-le une nouvelle fois.

L'appareil s'eteint de manière inattendue

• L'appareil passe automatiquement en mode veille lorsque le paramètre "Option" - "PWR Setting" - "Auto Standby" dans les fonctions du menu Setup est actif.

L'afficheur ne s'allume pas

• L'afficheur peut s'assombrir pendant que le DIMMER fonctionne, et il peut également s'éteindre. Appuyez sur la touche DIMMER et modifiez le niveau de luminosité de l'afficheur.

Connexion wifi

• Essayez de brancher/débrancher l'alimentation du routeur LAN sans fil et de l'appareil, vérifiez l'état de mise sous tension du routeur LAN sans fil et essayez de redémarrer le routeur LAN sans fil.

Impossible de se connecter au point d'accès.

• Vérifiez si le réglage du SSID et le cryptage (WEP, etc.) sont corrects. Assurez-vous que les paramètres réseau de l'appareil sont correctement configurés.
• La connexion à un SSID qui comprend des caractères multi-bytes n'est pas prise en charge. Nommez le SSID du routeur LAN sans fil à l'aide de caractères alphanumériques à un octet uniquement et essayez à nouveau.
• Lorsque le routeur LAN sans fil est régé en mode furtif (mode pour masquer la clé SSID) ou lorsque N'IMPORTTE QUELLE connexion est désactivée, le SSID ne s'affiche pas. Changez les paramètres et réessayez.

Connecté à un SSD différent du SSD sélectionné

• Certains points d'accès vous permettent de définir plusieurs SSD pour un seul appareil. Si vous utilisez la touche de réglage automatique sur ce genre de routeur, vous pouvez finir par vous connecter à un SSD différent du SSD que vous désiriez. Si cela arrive, utilisez la méthode de connexion nécessitant la saisie d'un mot de passe.

La lecture est interrompue et la communication ne fonctionne pas.

• Réduisez la distance avec le point d'accès ou retirez tout obstacle pour améliorer la visibilité, et essayez de nouveau. Placez l'appareil à l'écart des fours à micro-ondes ou d'autres points d'accès. Il est recommandé de placer le point d'accès et l'appareil dans la même pièce.
• S'il y a un objet métallique à proximité de l'appareil, la connexion LAN sans fil peut ne pas être possible du fait que le métal peut avoir des effets sur les ondes radio.
• Lorsque d'autres points d'accès sont utilisés à proximité de l'appareil, plusieurs problèmes tels que l'interruption de la lecture et de la communication peuvent se produire. Vous pouvez éviter ces problèmes en modifiant le canal de votre point d'accès. Pour plus d'informations sur la modification de canaux, reportez-vous au manuel d'instructions fourni avec le point d'accès.

Impossible de dire un périphérique de stockage usb/dd

• Vérifiez si le périphérique de stockage USB ou si le câble USB est correctement inséré dans le port USB de l'appareil.
• Débranchez le périphérique de stockage USB de l'appareil, puis essayez de le rebrancher.
• Il peut arriver que cet appareil ne reconnaisse pas les périphériques de stockage USB et les HDD comme dispositifs adaptés. Essayez de mettre en veille cet appareil, puis de le remettre en marche.
• Selon le type de format, la lecture peut ne pas s'effectuer normalement. Vérifiez les formats de fichiers pris en charge. (→P13)
• Précautions concernant les périphériques USB et DD (→P13)

La réception FM est mauvaise

• Vérifiez à nouveau la connexion de l'antenne.
• Séparez l'antenne du cordon d'alimentation.
• Déplacez l'appareil à l'écart de votre téléviseur ou votre PC.
• Le passage de véhicules et d'avions peut provoquer des interférences.
• Les murs en béton affaiblissent les signaux radio.
• La réception FM peut devenir plus claire si vous vous servez de la prise de l'antenne murale utilisée pour le téléviseur.
• La réception FM s'améliore si le mode syntonisation est réglé sur manuel ( P16). Cependant, la réception sera monophonique que stéreo.

Fonction réseau

• Si vous ne pouvez pas sélectionner de service réseau, il deviendra sélectionnable lorsque la fonction réseau sera lancée.
• Essayez de brancher/débrancher la prise électrique de cet appareil et du routeur, et essayez de redémarrer le routeur.

Impossible d'accéder à la webradio

• Certains services de réseau ou de contenus accessibles à partir de l'appareil risquent de ne pas être accessibles au cas où le fournisseur de services interrompt son service.
• Assurez-vous que votre modem et routeur soient correctement connectés, et assurez-vous qu'ils soient tous les deux allumés.
• En fonction du FAI, le réglage du serveur proxy est nécessaire. Assurez-vous que le routeur utilisé et/ou le modem est bien pris en charge par votre FAI.

Impossible d'accéder au serveur de réseau

• Cet appareil doit être connecté au même routeur que le serveur réseau.
• Cet appareil est compatible avec Windows Media®

Player 11 ou 12, les serveurs réseau ou les NAS compatibles avec la fonctionnalité réseau domestique. De plus, en utilisant un ordinateur, seuls les fichiers musicaux mémorisés dans la bibliothèque de Windows Media Player peuvent être lus.

La lecture s'arrête pendant que vous écoutez des fichiers de musique sur le réseau du serveur

• Lorsque l'ordinateur est utilisé comme serveur réseau, essayez de quitter tout programme autre que le logiciel du serveur (Windows Media® Player 12, etc.).
• Si le PC télécharge ou copie des fichiers volumineux, il se peut que la lecture soit interrompue.

Les noms des albums et des artistes de music server ne sont pas affichés

• Les métadonnées, telles que les noms des albums et des artistes, doivent être reconnues sur le serveur pour pouvoir être distribuées vers cet appareil ; cela dépend des spécifications du périphérique NAS ou du serveur que vous utilisez.
• Les formats de fichiers pris en charge dépendent du logiciel du serveur ou du NAS. Pour plus de détails, contactez le fabricant du logiciel du serveur ou du NAS.

Section audio

Niveau de sortie RCA nominale et impédance

Réponse en fréquence

• 4Hz - 70kHz (-3 dB)

THD+N

• 0,002 % (1 kHz 0 dBfs/RCA OUT/30 kHz LPF)

Plage dynamique

114 dB (24 bits)

Séparation canal

• 100 dB (1 kHz/RCA OUT/30 kHz LPF)

Rapport signal-bruit

Plage de fréquence de syntonisation (FM)

Sortie audio numérique

Courant fourni maximal : 0,5 A

• Arrière : 1

Version : USB 2.0

Courant fourni maximal : 1,0 A

RI:2

Général

Alimentation

• CA 220 - 240 V, 50/60 Hz

Consommation d'énergie

• 37 W
• 0,2 W (en mode veille)
• 2,5 W (en mode veille, NET Stby : On)

Licence et marque commerciale

CERTIFIED

Toutes les autres marques commerciales sont la propriété de leurs détenteurs respectifs.
