SCC-B2015P - Caméra de surveillance SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Caméra de surveillance analogique
Résolution	600 TVL
Capteur	1/3" CCD
Objectif	3.6 mm
Vision nocturne	Oui, jusqu'à 20 mètres
Alimentation électrique	12 V CC
Dimensions approximatives	Ø 90 mm x 80 mm
Poids	350 g
Compatibilités	Compatible avec les systèmes de vidéosurveillance analogiques
Fonctions principales	Surveillance en temps réel, enregistrement vidéo, détection de mouvement
Entretien et nettoyage	Nettoyer régulièrement l'objectif avec un chiffon doux; vérifier les connexions électriques
Pièces détachées et réparabilité	Disponibilité de pièces de rechange limitée; consulter le fabricant pour les réparations
Sécurité	Installation recommandée en hauteur; protéger les câbles d'alimentation
Informations générales	Idéale pour une utilisation intérieure et extérieure, résistante aux intempéries

FOIRE AUX QUESTIONS - SCC-B2015P SAMSUNG

Comment réinitialiser la caméra SAMSUNG SCC-B2015P ?

Pour réinitialiser la caméra, débranchez l'alimentation, puis maintenez le bouton de réinitialisation enfoncé pendant 10 secondes tout en rebranchant l'alimentation.

Pourquoi mon image est-elle floue ?

Vérifiez que l'objectif est propre et qu'il n'y a pas de poussière ou de saleté. Assurez-vous également que le réglage de mise au point est correct.

Comment régler la luminosité de l'image ?

Accédez au menu des paramètres de la caméra et ajustez les réglages de gain et d'exposition pour améliorer la luminosité de l'image.

Que faire si la caméra ne s'allume pas ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Testez avec un autre câble d'alimentation si possible.

Comment connecter la caméra à un enregistreur vidéo ?

Utilisez un câble coaxial pour connecter la sortie vidéo de la caméra à l'entrée vidéo de l'enregistreur. Assurez-vous que les deux appareils sont éteints lors de la connexion.

Comment améliorer la qualité de l'image la nuit ?

Assurez-vous que la fonction infrarouge est activée et que la caméra est installée dans un endroit avec un minimum de lumière ambiante.

Que faire si la caméra surchauffe ?

Assurez-vous que la caméra est installée dans un endroit bien ventilé et évitez de l'exposer directement au soleil ou à des sources de chaleur.

Comment mettre à jour le firmware de la caméra ?

Téléchargez la dernière version du firmware depuis le site officiel de Samsung, puis suivez les instructions fournies pour effectuer la mise à jour via le port USB ou le réseau.

La caméra ne détecte pas le mouvement, que faire ?

Vérifiez les réglages de détection de mouvement dans le menu de la caméra. Assurez-vous que la sensibilité est correctement réglée et que la zone de détection est activée.

Comment résoudre les problèmes de connexion réseau ?

Vérifiez que tous les câbles réseau sont correctement branchés et que votre routeur fonctionne. Redémarrez également la caméra et le routeur si nécessaire.

MODE D'EMPLOI SCC-B2015P SAMSUNG

Ce symbole indique la présence de haute tension dans l'appareil. Il est dangereux de pouvoir toucher les pièces internes de ce produit.

Ce symbole attrie votre attention sur le fait que des documentations importantes relatives au fonctionnement ou à la maintenance ont été inclues avec ce produit.

Pour prévenir tous dommages pouvant provocer des risques d'incendie ou de chic électrique, n'exposez pas cet apparil à la pluie ou à l'humidité.

ATTENTION

1. Assurez-vous d'utiliser uniquement l'adaptateur standard spécifique dans la fiche des caractéristiques techniques. Utiliser tout autre adaptateur peut provoquer des risques d'incendie ou des chocs électriques et endommager le produit.
2. Un branchement incorrect de l'alimentation électrice ou un mauvais remplacement de la pile peut provoquer des risques d'incendie, des chocs électriques ou des dommages au produit.
3. Ne pas connecter plusieurs camères à un seuil adaptateur. Dépasser la capacité peut générer une chaleur anomale ou un risque d'incendie.
4. Branchez correcté l'odore cordon d'alimentation dans la prise. Une mauvaise connexion peut provquer des risques d'incendie.
5. Lors de l'installation de la camera, attaché-la fermement et en toute sécurité. Une caméra qui somme peut causer des blessures.
6. Ne placez pas d'objets conducteurs (tourne-vis, pièces de monnaie, objets en métal, etc...par exemple) ou des reçipients repliss d'eau sur laamera. Cela peut causeer des blessures dues au feu, au chic électrique ou à la chute d'objets.
7. Ne pas installez l'apparil dans des lieux humides, poussiereux ou couverts de suie. Cela peut provquer des risques d'incendie ou des chocs électriques.
8. Si vous constazé une oedre ou une fumée inhabituelle provenant de l'appareil, arrêtez immédiamont son utilisation. Dans de tel cas, déconnectez immeditément la source d'alimentation et contactez le centre de maintenance. Si vous continue à utiliser le produit dans de telle condition, cela peut provoquer des risques d'accordie ou des chocs électriques.
9. Si ce produit ne fonctionne pas normalement, contactez le centre de maintenance le plus proche. Ne jamais démonter ou modifier le produit de chaque manière que ce soit. (SAMSUNG n'est pas responsable des problèmes causés par des modifications ou des tentatives de réparation non autorisées.)
10. Lors du nettoyage, ne pas diriger l'eau directement sur les pièces de l'appareil. Cela peut provoquer des risques d'incendie ou des chocs électriques.

MISE EN GARDE

1. Ne pas faire tomber des objets sur le produit ou lui faire subir des chocs. Eloignez le produit des emplacements soumis aux vibrations ou interférences magnétiques excessives.
2. Si vous désírez changer le produit de place, assurez-vous de le metre hors tension, déplaceze-le et réinstallé-lez.
3. Débranche le cordon d'alimentation de la prise lorsqu'il y a des écrais. Ne pas appliquer cette consigne peut provoquer des risques d'incendie ou endommager le produit.
4. Eloignez le produit des rayons directs du soleil ou des sources de radiation de chaleur. Cela peut provarquer des risques d'incendie.
5. Installé le produit dans un lieu où la ventilation est suffisante.
6. Evitez de pointer laamera directement vers des objets extrémement brillants comme le soleil, cela peut endomgarer le capteur d'image CCD.
7. Veilaz e éviter toute projection sur l'appareil et ne placez jamais de reçipients contenant un liquide (ex.: vase) dessus.
8. La prise d'alimentation fait office de système de déconnexion ; elle doit donc rester disponible en permanence.

Déclaration FCC

Cet'articleil est conforme à la partie 15 des réglementations FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1) Il se peut que cet apparéil ne cause pas d'interférences nuisibles et
2) Cet'articledoittolereroutteinterfrencesreçues,ycomprésdesinterfrences pouvantprovquerunfonctionnementinapproprié.

Remarque

Cet équipement a eté testé et se conforme aux limites relatives à un apparéil numérique de classe A, conformément à la partie 15 des Réglements FCC. Ces limites sont élaborées pour fournir un dégré raisonnable de protection contre les interférences dangereuses si l'équipment fonctionné dans un environnement commercial. Cét équipement général, utilise et peut produit une énergie à radio fréquence, s'il n'est pas installé et utilisé selon le manuel d'instruction, il peut causer des interférences dangereuses pour les communications radios. Le fonctionnement de cet équipement au sein d'une zone résidentsière peut provoquer des interférences dangereuses, dans ce cas l'utilisateur estromoed de corriger l'interfERENCE à ses propres frais.

Instructions importantes relatives à la sécurité

1. Veuillez dire ces instructions.
2. Conservez ces instructions.
3. Prétez attention à tous les averissements.
4. Veuillez suivre toutes les instructions.
5. N'utilisez pas cet apparéil à proximité de l'eau.
6. Nettoyez-le avec un tissu sec.
7. N'obstruez pas les ouvertures de ventilation. Procedez à l'installation conformément aux instructions du fabricant.
8. Ne pas installer l'apparéil à proximité de sources de chaleur comme les radiateurs, les registres de chaleur et les autres appareils (incluant les amplificateurs) conduisant de la chaleur.
9. Veilze à vous conforme aux sécurités des prises de terre et polarisées. Une prise dite polarisée est composée de deux fiches, une plus large que l'autre. Une prise de terre est composée de deux fiches et d'une troisième fiche pour la terre. La troisième fiche, plus large que les deux autres, est fournie pour votre sécurité. Si la prise qui vous est fournie ne correspond pas à votre prise murale, demandez à un électricien de remplaçer la prise obsoleté.
10. Veillez à ce que personne ne marche ou se prenne les pieds dans le cordon d'alimentation et particulièrement au niveau des fiches et des prises de courant et au niveau où ils se situent.
11. N'utilise que des accessoires ou des produits additionnels spécifiés par le fabricant.
12. N'utilissez que les chariots, des pieds, trépieds, ou tables spécifique par le fabricant ou vendus avec l'appellé.
13. Debranchez cet apparéil. Si vous utilisez un chariot, faibles attention lorsque que vous déplacez l' apparéil et le chariot pour éviter les blessures causées par un renversement.
14. Veuiliez fait appel au personnel qualifié pour tous travaux de maintenance. Les travaux de maintenance sont nécessaires si l'apparéil a été endommagé de chaque manière que ce soit, comme cordon d'alimentation endommagé, liquide répandu, objets tombés sur l'apparéil, apparéil exposé à la pluie et à l'humidité, il ne fonctionné pas normalement ou est tombé par terre.

Précautions de sécurité 2

Instructions
importantes relatives à
la sécurité 4

Sommaire 5

Vue d'ensemble 6

Caracteristiques speciales 7

Nom des pieces et fonctions 8

Vuelaterale. 8

Panneau arriré 10

Installation 13

Avant l'installation.....13

Vérification du contenu de l'emballage 13

Pendant l'installation et l'utilisation, n'oubliez pas ...13

Connexion du connecteur d'objet Auto Iris. 14

Installation de la
camera 15

Montage de I'objet 15

Réglage du commutateur de sélection de l'objet ALC ...16

Réglage de la facale minimale. 16

Connexion des cables et opération de vérification ...17

Réglage de la
caméra 19

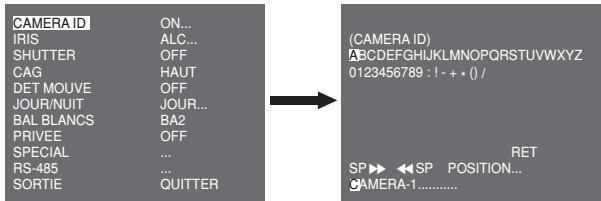

CAMERA ID. 20

IRIS 20

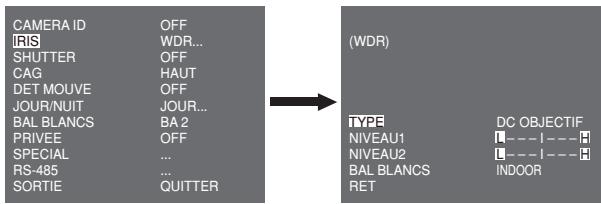

WDR. 20

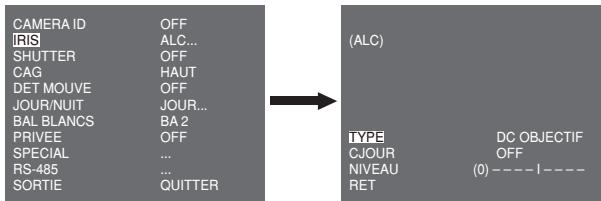

ALC. 21

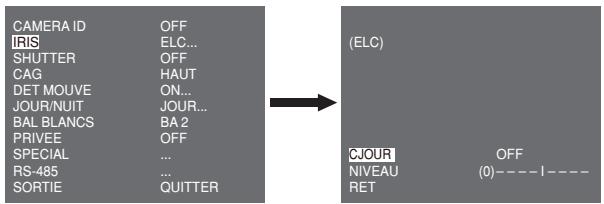

ELC. 22

SHUTTER 22

CAG 23

MOUVE 24

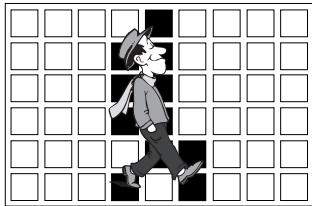

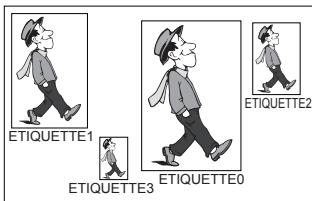

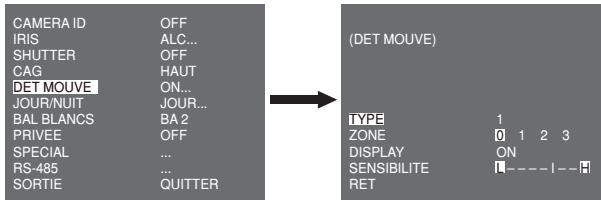

DET MOUVE 24

JOUR/NUIT 26

JOUR. 27

NUIT. 28

AUTO 28

EXT 29

BAL BLANCS 30

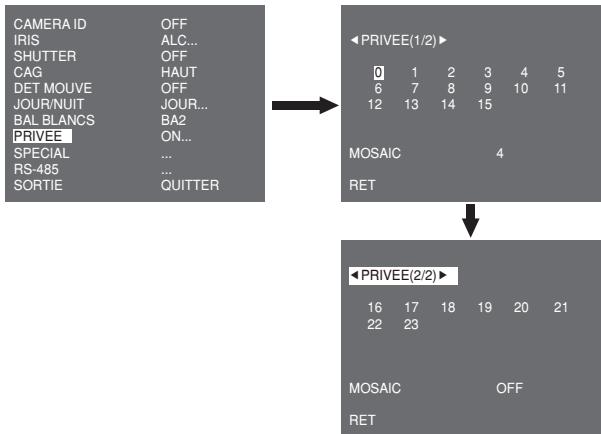

PRIVEE 30

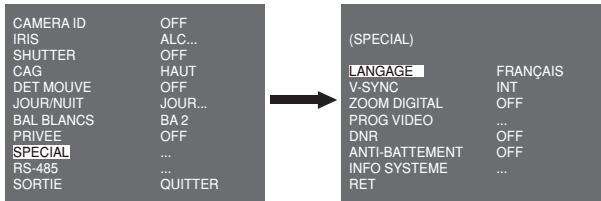

SPECIAL 31

LANGUE 31

V-SYNC. 31

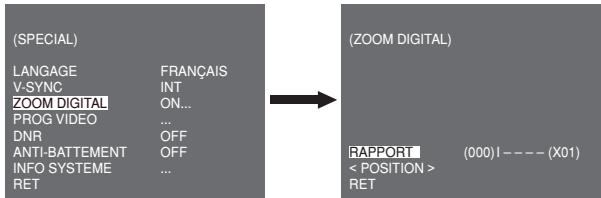

ZOOM DIGITAL 32

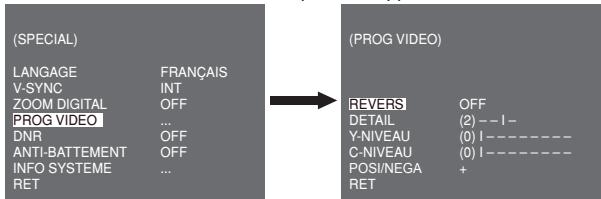

PROGVIDEO 32

DNR 33

ANTI-BATTEMENT 33

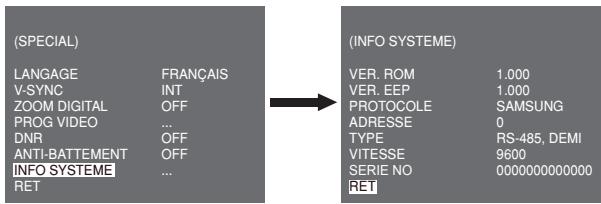

INFO SYSTEME 34

RS-485 34

SORTIE 35

Spécifications du produit 36

Cetteamera Jour/Nuit WDR (Wide Dynamic Range) amélioreré est capable d'implémenter efficacement à la fois les zones claires et certains de l'écran grâce à un double obturator.

Avec uneamera conventionnelle, lorsqu'un objet lumineux, une fenetre par exemple, occupe une portion importante de l'écran, cette zone apparait en blanc. Mais grâce à la fonction haute technologie WDR de cetteamera, vous pouvez éviter ce genre de désagreements. Cetteamera Jour/nuit active le mode couleur lorsque la luminosité dépasse la valeur normale. Sinon, elle active le mode N&B (Noir & Blanc) en supprimant la fonction couper IR, ce qui peut améliorer la sensibilité afin d'identifier des objets, et ce même s'il s'est trouvent dans une zoneASF.

Elle comprend également les fonctions obturator basse vitesse et Sens Up (Utilise la méthode d'accumulation de champ) pour améliorer l'options faible luminosité.

Cetteamera peut être principalement utilisée dans des endroits sombres tels que des parkings souterrains ou dans des endroits offrant des conditions de faible luminosité similaires. Dans la journée, l'écran couleur affiche une résolution horizontal de 540 lignes, mais la nuit, il combine l'option Jour/Nuit et la fonction d'augmentation de la sensibilité pour identifier des objets dans une zoneASF. Vous pouvez également connecter le dispositif d'émission de rayons infrarouges à cetteamera.

JOUR/NUIT

Cette fonction peutrenal fonction Couper filtrage IR inactive dans des conditions de luminosité se situant en dessous de la valeur normale.

\section*{Caracteristiques spéciales}

Sensibilité elevée

Elle implémente des images avec une sensibilité élevée grâce au Super-HAD P/S CCD le plus moderne.

WDR

La fonction WDR de cetteamera est la technologie de pointe qui peut efficacement accroître la portée pour un gain à l'écran. Elle est principalement utilisée pour prendre des photos de scènes incluant des fenêtres à l'intérieur d'un bâtiment. A l'aide de cette technologie, vous pouvez voir sans problème des images d'intérieur et d'extérieur et vous pouvez bénéficier d'une excellente qualité d'image, ce qui est rendu possible par le réglage automatique du niveau WDR.

Luminosite faible

Elle utilise les technologies de signal numérique telles que les fonctions luminosité faible et Jour/Nuit qui permettent à votreamera d'identifier des objets même dans le pire des environnement.

Réglage optimal du contre-jour

Lorsqu'un objet est éclairé de manière vivou ou se trouve à contrejour, laamera améliore automatiquement la qualité d'image de l'objet ombré.

Synchronisation alimentation numérique

La fonction Ligne bloc entiement numérique regle directement la synchronisation verticale de laamera pour en améliorer l'opérationnalité et la fiabilité.

Haute résolution

cette camera permet d'obtenir une haute résolution de 540 lignes à l'aide de ce qui se fait de比较好 en matière de traitement entièrement numérique de l'image et des technologies algorithmiques spéciales.

Réglage du Signal de sortie

Voupez regler les signaux de sortie video suivants : Inversion de l'image (Horizontale, verticale, ou les deux à la fois), Privée, profil horizontal/vertical, et zoom numeroique.

Nom des pieces et fonctions

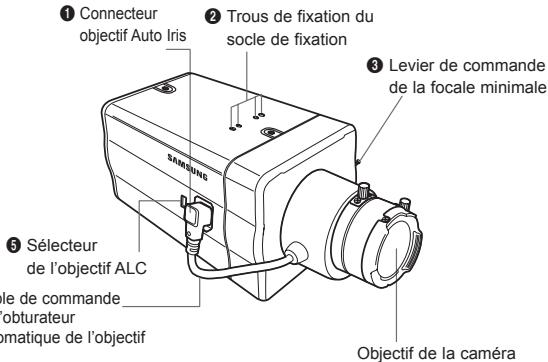

Vuelatérale

1 Connecteur Objectif Iris Auto

Ces trousserventàvisserlesocledefixation(faitpartidusupportsurlequellacamera serainstallee).

Trous de fixation du socle de fixation

Ces trou sertent lors de la fixation des vis du socle lorsque I'on y installe laamera.

3 Levier de commande de la focale minimale du zoom

vous pouvez régler la focale minimale du zoom en le déplacant vers le haut ou vers le bas.

4 Câble de commande de l'obturator d'objet automatique

Ce cable transmet l'alimentation et les signaux émis par la camera pour commander l'obturateur de l'objet.

5 Selecteur de I'objectif ALC

Ce sélecteur sert à sélectionner le type d'objetif Auto Iris à utiliser. Une fois ce réglage effectué, vous doivent également regler le type d'objetif dans le menu Réglages (Dans ALC ... et WDR...sous-menus de IRIS).

• DC : Lorsque l'objet Auto Iris est installé pour des signaux de commande DC, positionné le sélecteur sur "DC".
  -VIDEO:Lorsque l'objectif Auto Iris est installed pour des signaux de commande video,positionnez le selecteur sur "VIDEO".

Objectif Auto iris (En option)

Cet objectif est installé sur cetteamera.

Note :

Lorsque l'objet de laamera est sale, nettoyez le précautionneusement en utilisant un tissu prévu à cet effet ou un chiffon imbibé d'éthanol pur.

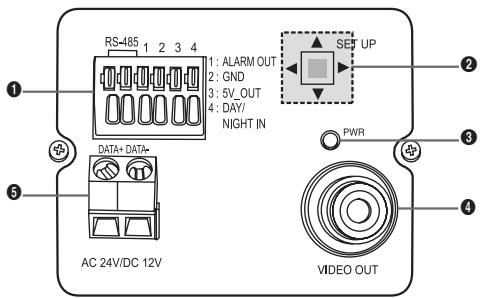

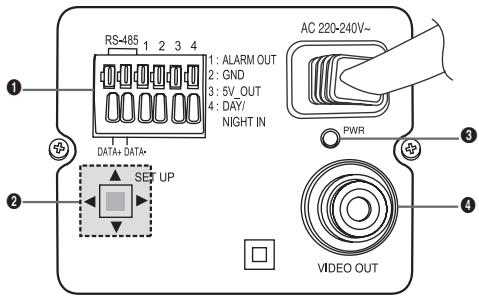

Panneau arrête

AC24/DC12V(SCC-B2315,B2315P)

AC220V~240V(SCC-B2015P)

1 Connecteur Entre/Sortie

Ce connecteur est muni d'entretres et de sorties jack pour les signaux de commande RS-485, la commutation Jour/Nuit, et les signaux de sortie d'alarme.

NO:1 2 3 4 5 6

No.	Fonction	Description
1	RS-485DONNEES+	Jack pour la connexion à RS-485DONNEES+ ligne de signal.
2	RS-485DONNEES-	Jack pour la connexion à RS-485 Ligne de signal- DONNEES.
3	SORT ALARME	Jack soit alarmé pour détention de mouvements.(Connecteur ouvert, à la masse)
4	MASSE	Jack de mise à la masse
5	DC +5V	Jack d'alimentation électrique pour RS-485JIG. Ne pas dépasser DC +5V 100mA
6	CAPTEUR EXTERNE	Jack d'entrée pour la conversion Jour &Nuit.Haut (DC +3V~+5V) : Mode JourBas (0V) : Mode nuit

2 Commutateur Réglage

Ce commutateur sert à régler la fonction ou la propriété.
Lorsque l'on appuie plus de 2 secondes sur ce commutateur, le menu Réglage apparait.

• Mouvement [Gauche/Droite] ou changement de la valeur affichée : En déplaçant ce commutateur à gauche ou à droite, vous pouvez vous déplacer à gauche ou à droite dans le menu ou changer la valeur affichée.
• Mouvement [Haut/Bas] : En déplaçant ce commutateur vers le haut ou vers le bas, vous pouvez monter ou descendre dans le menu.
• Réglage: En appuyant sur ce commutateur dans le menu, vous confirmez la valeur sélectionnée ou la fonction. Pour acceder à un sous-menu, appuyez sur ce commutateur.

3 LED d'affichage de l'alimentation

Lorsque l'alimentation est correctement connectee, la LED rouge s'allume.

Jack SORTIE Video

Est connecté au jack d'entrée video du moniter et permet la sortie des signaux video.

5 Jack de connexion à l'alimentation

Est connecté au cable d'alimentation.

Avant l'installation

Vérification du contenu de l'emballage

Assurez-vous que l'emballage contient bien les éléments suivants.

Caméra

Adaptateur pour objectif C

Auto Iris Connecteur d'objectif

Pendant l'installation et l'utilisation, n'oubliez pas :

• Ne démontez pas laamera vous-même.
• Faites toujours attention lorsque vous manipulez laamera. Ne causez pas de chocol à laamera. Ne la secouze pas. Prenez un maximum de précautions lors du rangement et de l'utilisation de laamera.
• Ne placez pas et n'utilise pas laamera dans un environnement humide (sous la pluie ou sur une surface mouillée par exemple).
• Ne nettoyez pas laamera avec du papier abrasif. Utilisez toujours un chiffon sec pour nettoyer laamera.
• Rangez laamera dans un endroit tempéré, à l'abri du rayonnement solaire direct. Dans le case contraire, laamera pourrait être endommagée.

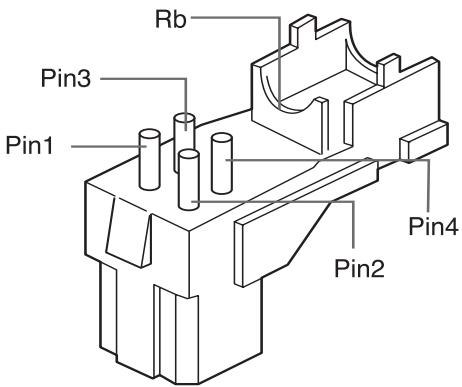

Connexion du connecteur d'objet Auto Iris

Le Connecteur d'objet Auto Iris fourni avec votreamera, se compose des pièces suivantes :

Connectez comme suit chacun des fils dénudés des commandes d'obturator au connecteur d'objet Auto Iris :

Broche No.	Type de commande DC	Type de commande vvéo
1	Amortir(-)	Alimentation (+12V)
2	Amortir(+)	Non applicable
3	Pulsion(+)	Signal vvéo
4	Pulsion(-)	Masse

Installation de laamera

Montage de l'objet

Lors de l'utilisation de l'objet CS

Monter l'objectif CS en le faisant tourner dans le sens hora comme indiqué sur l'image :

Objectif CS

Lors de l'utilisation de I'objectif C

Après avoir monté l'adaptateur pour objectif C en le faisant tourner dans le sens horaire, faites pivoter l'objet C dans le sens horaire jusqu'à ce qu'il soit fixé comme indiqué sur l'image.

Objectif C

Réglage du commutateur de selection de l'objet ALC

Vous pouvez régler le sélection de l'objet situé sur le coté de la camera en fonction du type d'objet. Lorsque l'objet monté est un objetif type Auto Iris à type de commande DC, positionné le sélection sur "DC". Lorsque l'objet monté est un objectif type Auto Iris de type de commande Video, positionné le sélection sur "VIDEO".

Réglage de la focale minimale

La focale minimale de laamera est regliée en usine avant livraison mais la mise au point de certains objectifs peut être mauvaise. Celà dépend du type d'objet. Dans ce cas, il vous faut régler la focale minimale. Vous trouvezez ci-après des explications vous permettant de régler la focale minimale des objectifs.

Dans le cas d'un objectif sans fonction zoom

① Àprous avoir exposé laamera à un object avec une résolution importante (une image avec un motif à damiers par exemple) à une distance supérieure à 10m, réglez la bague de l'objectif sur l'infini (∞).
Régler le levier de commande la focale minimale jusqu'à ce que l'objet soit parfaitement net.
③ Serrez la vis du levier de facale minimale.

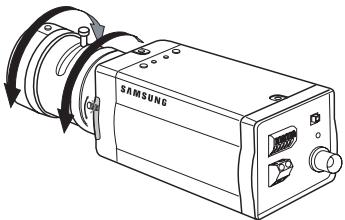

Dans le cas d'un objectif avec fonction zoom

① Àprous avoir exposé laamera à un objet avec une haute résolution (un besoin à damiers par exemple), à une distance comprise entre 3 et 5m, pivotez intégralement le zoom de l'objet en position TELE. Puis règlez la bague de mise au point de l'objet jusqu'à ce que l'objet soit parfaitement net.
② Pivotez intégralement le zoom de I'objet vers WIDE et réglez le levier de commande de la focale minimale jusqu'à ce que I'objet soit parfaitement net.
3 Repétée les étapes 1 et 2 deux ou trois fois jusqu'à ce que la mise au point du zoom TELE et du Zoom WIDE soit suffisante.

Connexion des cables et opération de vérification

1. Connectez une extrémité du cable BNC au jack SORTIE VIDEO situé à l'arrière de laamera.
2. Connectez l'autre extrémité du cable BNC au jack ENTREE VIDEO sur le moniteur.

VIDEO LINE

AUDIO LINE

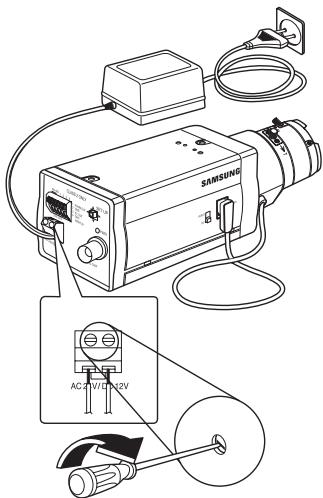

1. Enfin, connectez l'adaptateur secteur à laamera. Vous pouvez connecter 2 lignes de l'adaptateur secteur à laamera à l'aide d'un tournevis plat comme indiqué sur l'image.

(Masse : câble à rayures)

Note :

Connectez une source d'alimentation de 24V (Courant alternatif) et 12V (Courant continu) sans tener compte de la polarité.

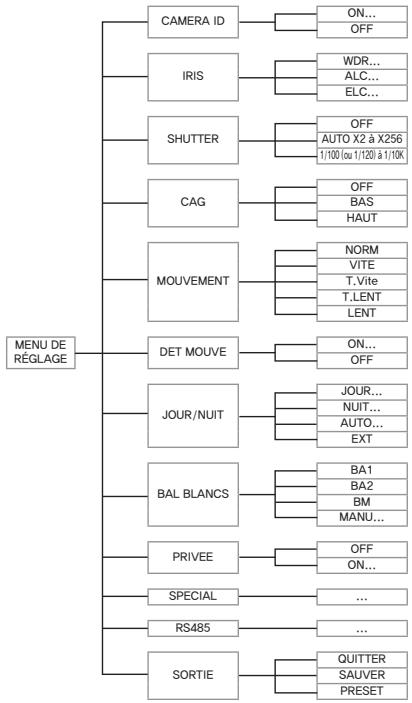

Réglage de laamera

Ce chapitre déscrit comment configurer les réglages relatifs à laamera. Lorsque l'on appuie plus de 2 secondes sur le commutateur Réglage, le menu Réglage apparait. La carte du réglage OSD (Affichage à l'écran) se présente comme suit :

CAMERA ID

Ce menu CAMERA ID sert à affecter un nom à cetteamera. Si vous appuyez sur le commutateur Réglage lorsque le menu CAMERA ID est sélectionné, l'écran de réglage correspondant apparait.

Vous pouvez entrer un nom deamera composé d'une chaîne (jusqu'à 20 caractères en tout) de lettres, de chiffres, et caractères spéciaux. Le nom deamera entree peut être affiché à l'endroit souhaïe à l'aide du sous-menu POSITION...

Lorsque vous appuyez sur le commutateur Réglage dans RET, l'écran revient au menu supérieur.

IRIS

Le menu IRIS sert à régler la méthode de commande automatique de la lumière de cetteamera. Àpres avoir régé le Sélecteur de l'objet ALC, Dans les sous-menus ALC... et WDR..., choisissez entre : DC OBJECTIF et VIDEO OBJECTIF.

WDR...

Si vous appuyez sur le commutateur Réglage lorsque le sous-menu WDR... est sélectionné, l'écran correspondant apparait.

Commencsez par séLECTIONner parmi : DC OBJECTIF,VIDEO OBJECTIF, et MANU dans TYPE. Vous pouverez régler la vitesse de l'obturateur dans NIVEAU 1 et la luminosité dans NIVEAU 2. Vous pouverez sélectionner parmi : TOUT EXTERIEUR et INDOOR dans BAL BLANCS. Si vous sélectionnez TOLUT, cetteamera contrôlée à la fois les images de l'INDOOR et de l'extérieur.

ALC...

Si vous appuyer sur le commutateur Réglage lorsque le sous-menue ALC... est sélectionné, l'écran correspondant apparait.. Commencez par sélectionner DC OBJECTIF ou VIDEO OBJECTIFdans TYPE.

Voupez reprendre la fonction BLC (Compensation contre-jour) active ou inactive. Pour regler la zone BLC, vous pouze selectionner ppmi : HAUT..., BAS., GAUCHE..., DROITE..., et CENTRE... La position reelle s'affiche lorsque vous entrez chaque element. Dansle cas de UUTIL..., vous pouze regler la zone BLC désirée en définissant sa taille et sa position... Vous pouze regler le niveau de sortie video dans NIVEAU. Sa plage selectionnable s'extend de -9 à +9.

ELC...

Si vous appuyez sur le commutateur Réglage lorsqu le sous-menue ELC... est sélectionné, l'écran correspondant apparait. Vous pouvè réndre la fonction ELC (Commandelectronique de la lumière) activ ou inactive.

Tout comme pour la configuration ALC, vous pouvez régler la zone BLC et affecter le niveau de l'obturator à grande vitesse.

SHUTTER

Le menu SHUTTER sert à régler l'obturator électronique à grande vitesse vitesse et l'obturator basse vitesse AUTO.

L'obturateur électronique à grande vitesse peut utiliser 7 vitesses différentes et est généralement utilisé pour filmer des objets se déplacant rapidement.

(NTSC: de 1/100 à 1/10K, PAL: de 1/120 à 1/10K). L'obturator électronique basse vitesse peut utiliser 13 vitesse : de X2 à X256 et ralentit la vitesse de l'obturator pour obtenir des images de perfectionnement que la luminosité est faible. Si vous sélectionnez une vitesse basse AUTO, la vitesse de l'obturator diminuée en fonction du niveau d'obscurité.

CAMERA ID	OFF
IRIS	ALC...
SHUTTER	AUTO X4
MOUVE	LENT
DET MOUVE	OFF
JOURNUIT	JOUR...
BAL BLANCS	BA 2
PRIVEE	OFF
SPECIAL	...
RS-485	...
SORTIE	QUITTER

Si vous maintainez le commutateur de réglage GAUCHE/DROITE

Réglage, les vitesses de l'obturator défilent dans l'ordre suivant :

OFF AUTO X2 AUTO X4 AUTO X6 AUTO X8
AUTO X12 AUTO X16 AUTO X24 AUTO X32 AUTO X48
→ AUTO X64 → AUTO X96 → AUTO X128 → AUTO X256 → OFF
1 / 100 (NTSC), 1 / 120 (PAL) 1 / 250 1 / 500 1 / 1000 1 / 2000
→1/4000→1/10K

Note :

Lorsque le mode IRIS est ELC ou WDR, vous ne pouvez pas utiliser les obturateurs à grande vitesse.

CAG

Lmenu CAG (Commande automatique de gain) sert à régler le niveau CAG de laamera. Lorsque le CAG est actif, laamera augmente automatiquement la sensibilité en amplifiant le signal video lorsque la puissance de celui-ci descend en dessous de la valeur normale.

CAMERA ID	OFF
IRIS	ALC...
SHUTTER	OFF
CAG	BAS
DET MOUVE	OFF
JOUR/NUIT	JOUR...
BAL BLANCS	BA 2
PRIVEE	OFF
SPECIAL	...
RS-485	...
SORTIE	QUITTER

VoupezvezregleréniveauCAGuniquementlorsqueOFFou un obturateuragrande vitesse sotsLECTIONnésdelenuemonshUTTER.

Vou puez selectionner parmi : OFF, BAS, et HAUT.

Note :

Lorsque JOUR/NUIT est régé sur AUTO, le CAG s'affiche avec --- et vous ne pouvez donc pas en changer le réglage.

MOUVE

Le menu MOUVE sert à régler l'intensité du niveau CAG de laamera pour surveiller des mouvements. Cette fonction n'est disponible qu'avce le mode BASSE VITESSE AUTO. Vous pouze selectionner parmi : T.LENT, LENT, NORM, VITE, et T.VITE en fonction du niveau d'intensité CAG.

Pour surveiller des objets que déplacant à grande vitesse dans des cas de luminosité faible, sélectionnez T.VITE. Pour surviller des objets immobiles dans des cas de luminosité faible, sélectionnez T.LENT.

DET MOUVE

Le menu DET MOUVE sert à configurer les réglages relatifs à la détéction de mouvements. Si vous appuyez sur le commutateur Réglage lorsque ON... est sélectionné dans le menu DET MOUVE, l'écran correspondant apparait.

Il y a 3 types différents comme 1, 2 et 3. Vous ne pouvez pas changer le réglage pour le type 2 dans la mesure ou il est prédéfiént avec le plein écran. Dans les cas 1 et 3, vous pouvez régler la zone de détention de mouvements à votre convenance.

Ces 3 types sont comme suit :

1. Type fenêtre : La zone sélectionnée s'affiche dans un carré. La détéction de mouvements se fait pour la zone uniquement. Vous pouvez régler manuellement la zone de détéction de mouvements. Vous pouvez utiliser le commutateur de réglage HAUT/BAS/GAUCHE/DROITE pour régler la taille. Pour se déplacer sur POSITION, appuyez sur le commutateur. ÀpRES avoir régèle la position à l'aide du commutateur de réglage HAUT/ BAS/GAUCHE/DROITE, appuyez sur le commutateur Réglage pour acceder au menu supérieur. Pour régler la taille de ZONE, sélectionné parmi 0, 1, 2 et 3.

1. Type étiquette : La zone de détction de mouvements de forme carrée est prédéfiée. La zone détectée s'affiche avec une taille et une position changeanges. Vous ne pouvez pas changer ZONE car elle s'affiche avec “----.”

1. Type bloc: L'écran affiche de petits blocs. Lorsqu'un mouvement est détecté dans les blocs scélectionnés, ces derniers s'affichent sur l'écran.

2. PRESET: L'écran entier devient la zone de détction de mouvements.

3. UTIL...: Vous pouvez régler manuellement la zone de détéction de mouvements. Vous pouvez utiliser le commutateur de réglage HAUT/BAS/GAUCHE/DROITE pour régler la zone. Pour effacer les blocs scélationnés, appuyez sur le commutateur Réglage.

Pour régler la zone de détction de mouvements à votre convenance, vous doivent désigné la taille et la position pour le réglage de la zone. Lorsque ON est sélectionné dans DISPLAY, le mouvement détecté s'affiche sur l'écran et la camera envoie le signal de sortie d'alarme. Vous pouvez également désignir la sensibilité pour la détéction de mouvements.

JOUR/NUIT

Le menu JOUR/NUIT sert à configurer les réglages jour et nuitrelatifs à cetteamera . Cette fonction acte ou désactive le contrôle IR

(infrarouge).

CAMERA ID	OFF
IRIS	ALC...
SHUTTER	OFF
CAG	HAUT
DET MOVUE	OFF
JOUR/NUIT	JOUR
BAL BLANCS	BA2
PRIVEE	OFF
SPECIAL	...
RS-485	...
SORTIE	QUITTER

Note :

En cas de N/B, la mise au point risque d'échouer lors de la conversion du mode N/B en mode Couleur.

Ceci parce que le DIAPHRAGME doit être ouvert au maximum avant le réglage du foyer arrêté.

Plus le nombre F de l'objet est petit, plus la profondeur de foyer est basse.(p.ex.: l'utilisation d'un obturator risque de réduire la profondeur de la camera.)

Il est nécessaire de régler la mise au point si le DIAPHRAGME est ouvert au maximum en mode couleur.

JOUR...

Si vous appuyez sur le commutateur Réglage lorsque le sous-menue JOUR... est sélectionné, l'écran correspondant apparait. Vous pouvez régler les valeurs pour GAIN C, CAG, CAG DETAIL, et FILTRE C dans le mode Jour. Les images couleurs sont implémentées par ces réglages.

(JOUR)

GAIN C

CAG COULEUR

CAG DETAIL

FILTREC C

RET

Lorsque la valeur DETAIL CAG augmente, le bruit se trouve réduit.

Nuit...

Si vous appuyez sur le commutateur Réglage lorsque le sous-menu NUIT... est sélectionné, l'écran correspondant apparait.

(NUIT)

COULEUR/N&B RET

COULEUR...

Meme en mode nuit, vous pouvez voir des images en couleur avec une belle luminosité. Par consécutif, vous pouvez selectionner COULEUR... et N&B... Si vous selectionné CCULEUR..., vous nevez régler la température des couleurs pour la balance des blancs. Vous pouvez également spécifique les réglages pour les couleurs rouge et bleu à votre convenance.

Dans le cas de N&B., lorsque S.PORTEUSE est regléée sur ON, les signaux de salve sont émis avec les signaux video composé N&B. Et un certain signal de salve n'est émis lorsque S.PORTEUSE est regléée sur OFF.

AUTO...

Convertit automatiquement le mode JOUR en mode NUIT et inversement, en fonction de la luminosité. Pour une luminosité faible, il supprime la fonction de filtrage IR pour augmenter la sensibilité.
Sinon, il active la fonction de filtrage IR pour réduire la sensibilité.
Si vous appuyez sur le commutateur Réglage lorsque le sous-menù AUTO... est sélectionné, l'écran correspondant apparait.

(AUTO)

NIVEAU

JOUR NUIT

NUIT JOUR

RET

(0)

2 S

5 S

Pour cette fonction, vous pouvez spécifique le niveau pour chaque conversion entre Nuit et Jour.

Note :

Lorsque JOUR/NUIT est régle sur AUTO, le CAG s'affiche avec --- et vous ne pouvez donc pas changer son réglage.

EXT

Convert automatiquement le mode couleur en mode N&B et inversionement en servant d'interface avec le capteur externe.

CAMERA ID	OFF
IRIS	ALC...
SHUTTER	OFF
CAG	HAUT
DET MOUVE	OFF
JOUR/NUTI	EXT
BAL BLANCS	BA 2
PRIVEE	OFF
SPECIAL	...
RS-485	...
SORTIE	QUITTER

BAL BLANCS

Le menu BAL BLANCSert a configurer les réglages de la balance des blancs relatifs à cetteamera.

Pour régler la balance des blancs, vous disposez des 4 modes suivants :

CAMERA ID	OFF
IRIS	ALC...
SHUTTER	OFF
CAG	HAUT
DET MOVE	OFF
JOUR/NUIT	JOUR...
BAL BLANCS	BA1
PRIVEE	OFF
SPECIAL	...
RS-485	...
SORTIE	QUITTER

BA1 (Mode de tracage automatique de la balance des blancs 1): Laamera peut ajuster automatiquement la couleur des températures en temps réel en fonction des changements de température ambients. La plage de variation de la température des couleurs s'étend de 2500^ à 9300^ .

BA2: La plage de variation de la température des couleurs s'étend de 2000^ à 10000^ .
- AWC←(Commande automatique de la balance des blancs) : Le réglage de la température des couleurs s'effectue une fois. ÀpRES l'avoir sélectionné, exposé un objet pour memoriser sa température de couleur et appuyez sur le commutateur Réglage. La température de couleur fixée s'applique.
- MANU...: Vous pouvez régler manuellement la température de couleur actuelle. Vous pouvez également spécifique les réglages pour les couleurs rouge et bleu à votre convenance.

PRIVEE

Le menu PRIVEE sert à configurer les réglages relatifs à privée de cetteamera. Si vous appuyez sur le commutateur Réglage lorsque ON... est sélectionné dans le menu PRIVEE, l'écran correspondant apparait.

Vous pouvez régler un total de 24 zones privées. Pour configurer entre 0 et 15 zones, vous devez régler la taille, la position et la couleur. Pour configurer entre 15 et 23 zones, vous devez en plus régler le type.

Dans le cas d'un type 1, une zone de forme carrée est régée alors qu'une zone en forme de diamant est régée pour le type 2. Lorsque privée se situe entre 0 et 15, quatre tailles différentes de mosaïque sont disponibles. Lorsque privée se situe entre 16 et 23, vous ne pouvez pas changer la taille de la mosaïque dans la mesure où celle ci a été prédéfinie. Entre 16 et 23, vous ne pouvez pas régler la couleur de la mosaïque.

SPECIAL

Le menu SPECIAL sert à configurer les réglages spéciaux relatifs à cetteamera. Si vous appuyez sur le commutateur Réglage lorsque ... est sélectionné dans le menu SPECIAL, l'écran correspondant apparait.

LANGUE

Voupez cangher la langue de I'OSD à l'aide du commutateur Reglage GAUCHE/DROITE.

V-SYNC

Voussouspvezselectionn un mode de synchronisation verticale entre INT et LIGNE. Si youchoisissez INT, la camera utilise l'oscillateur a cristal internepour la synchronisation. Si youchoisseez LIGNE, la camera utilise la fréquence de l'alimentation externe pour la synchronisation.

Note :

Si vous choisissez LIGNE, l'alimentation DC 12V (Courant continu) n'est pas supportée et --- s'affiche.

ZOOM DIGITAL

Vous pouvez régler le niveau et le rapport du zoom digital. Si vous appuyez sur le commutateur Réglage lorsque ON... est sélectionné dans ZOOM DIGITAL, l'écran correspondant apparait.

Le premier chiffre affché indique le rapport du zoom et le deuxième chiffre affché correspond au grossissement. Lorsque le niveau atteint 130, le grossissement est de 2. ÀpRES avoir sélectionné la position de zoom, la fonction zoom numérique s'applique.

PROGVIDEO

Vous peuvent configurer les réglages relatifs à la sortie video. Si vous appuyez sur le commutateur Réglage lorsque ... est sélectionné dans PROG VIDEO, l'écran correspondant apparait.

Vouppouvé régier les valeurs pour REVERS, DETAIL, Y-NIVEAU, C-NIVEAU, et POSI/NEGA.

Si vous choisissez REVERS, laamera propose 3 modes d'inversion différents : horizontal (H), vertical (V), et les deux (H/V).

DNR

Vous peuvent configurer les réglages relatifs à la DNR (Réduction digitale du bruit). Si vous appuyez sur le commutateur Réglage lorsque ON... est sélectionné dans DNR, l'écran correspondant apparait.

Vous pouvez regler le niveau pour cette configuration.

ANTI-BATTEMENT

Lorsque le réglage est sur ON, la vitesse de l'obturateur est régée sur 1/100 sec (pour NTSC) ou 1/120 sec (pour PAL) pour éviter tout battement du à une discordance entre la fréquence de synchronisation verticale et la fréquence on-ét-off de la lumière.

INFO SYSTEME

Voussievezverifierlesinformationsalativesau systeme.Siyou appuyezserle commutateurRéglagelorsque...estselectionnedansINFOSYSTEME，lacrancorrespondantappaiait.

Vous pouvez trouver des informations concernant la version ROM, la version EEP, le protocole, l'adresse, le type, la vitesse et le numero de série.

RS-485

Le menu RS-485 sert à configurer les réglages de communication RS-485 relatifs à cetteamera. Vous pouvez vous connecter à RS-485 grâce au panneau arrière.

Si vous appuyez sur le commutateur Réglage lorsque ... est seLECTIONné dans le menu RS-485, l'écran correspondant apparait.

Vou puez selectionner le protocole, la vitesse, et l'adresse (plage: 0 à 255) pour cette communication

SORTIE

Le menu SORTIE sert à sortir du menu REGLAGE. Vous pouvez selectionner les options suivantes :

• QITTER: Ignore les changements et revient au réglages précédents.
  SAUVER: Enregistre le changement.
• PRESET: Ignore le changement et revient au réglagepar défaut.

CAMERA ID	OFF
IRIS	ALC...
SHUTTER	OFF
CAG	HAUT
DET MOVE	OFF
JOUR/NUIT	JOUR...
BAL BLANCs	BA 2
PRIVEE	OFF
SPECIAL	...
RS-485	...
SORTIE	QUIITTER

Spécifications du produit

Élement	Détails
Type de produit	Caméra de surveillance (WDR & JOUR/NUIT)
Source d'alimentation	SCC-B2315: AC 24V ± 10% (60Hz ± 0.3 Hz), DC 12V +10%-5%
	SCC-B2315P: AC 24V ± 10% (50Hz ± 0.3 Hz), DC 12V +10%-5%
	SCC-B2015P: AC 220 à 240V ± 10% (50Hz ± 0.3 Hz)
Type de diffusion	SCC-B2315P, B2015P: Système couleur standard PAL SCC-B2315: Système couleur standard NTSC
Consommation d'électricité	SCC-B2315(P): Env. 4W
	SCC-B2015P: Env. 4.5W
Dispositif d'image	1/3" P/S Super-HAD CCD
Pixels effectifs	NTSC: 768(H) x 494(V) PAL: 752(H) x 582(V)
Mode de balayage	NTSC: 525 Lignes, 2:1 entrelacé PAL: 625 Lignes, 2:1 entrelacé
Fréquence de ligne de balayage	Horizontal: NTSC-15,734Hz(INT)/15,750Hz(LL) PAL — 15,625Hz(INT)/15,625Hz(LL) Vertical: NTSC-59,94Hz(INT)/60Hz(LL) PAL — 50Hz(INT)/50Hz(LL)
Mode de synchronisation	INT/Ligne bloc
Résolution	540/570 Lignes TV (COULEUR/N&B)
Rapport signal/bruit	Env. 50 dB
Luminosité min. de la scène	Couleur	Lux	Augmentation de la sensibilité Off	0.40 Lux(F1,2, 50 IRE)
				0.24 Lux(F1,2, 30 IRE)
				0.12 Lux(F1,2, 15 IRE)
			Augmentation de la sensibilité x256	0.0005 Lux(F1,2, 15 IRE)
	N&B	Lux	Augmentation de la sensibilité Off	0.04 Lux(F1,2, 50 IRE)
				0.024 Lux(F1,2, 30 IRE)
			Augmentation de la sensibilité x256	0.012 Lux(F1,2, 15 IRE)
				0.00005 Lux(F1,2, 15 IRE)

Éléments	Détails
Plage dynamique	NTSC : x128 / PAL: x160
IRIS	WDR/ALC/ELC
Vitesse obturatorélectronique	Grande vitesse: OFF~1/10K secBasse vitesse: OFF~X256
CAG	OFF/BAS/HAUT
Mouvement	T.VITE/VITE/NORM/LENT/T.LENT
Détction demouvements	ON/OFF
Jour/Nuit	JOUR/NUIT/AUTO/EXT
Balance desblancs	Mode BA1/BA2/BM/MANUEL(3200°K, 5600°K, Réglage du gain N&B)
Privée	ON/OFF
Sortie de signal	Vidéo composite (1,0 Vp-p, 75ohm, BNC)
Objectif AI	VIDEO/DC
Monture d'objectif	CS/C (Adaptateur de monture)
Températured'utilisation	-10°C~+50°C
Humidity lors del'utilisation	~90%
Taille	65(W) x 55(H) x 130,5(D)mm
Poids	SCC-B2315(P) : env. 410gSCC-B2015P : Env. 600g

SAMSUNG

Comment éliminer ce produit

(déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européen et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination inconnélée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillée le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitees à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas été éliminé avec les autres déchets commerciaux.

CÁMARA DE COLOR DIA/NOCHE WDR

5 Toma de connexion de corrente
