Type de produit	Enceinte Bluetooth avec station d'accueil
Marque	SAMSUNG
Modèle	DA-E650
Dimensions (L x P x H)	630,8 x 192,3 x 162,9 mm
Poids	3,2 kg
Alimentation	Adaptateur CC 14V
Puissance de sortie	40 W (4 ohms, THD 10%, 1 kHz)
Rapport signal/bruit	65 dB
Réponse en fréquence	20 Hz ~ 20 kHz (±3 dB)
Connectivité	Bluetooth (aptX), USB Host, AUX IN, Double Dock (5 broches Galaxy / 30 broches Apple)
Fonctions	Lecture/Pause, Saut, Volume, Mute, Bass (activation/désactivation)
Compatibilité appareils Apple	iPhone 4S/4/3GS, iPad 2/iPad, iPod touch (3e/4e gén.), iPod nano (5e/6e gén.)
Compatibilité Samsung Galaxy	Avec application Samsung Wireless Audio with Dock
Mode TV	Sound Share (appairage avec téléviseur Samsung compatible)
Formats audio supportés (USB)	MP3, WMA (FAT16/32, débits 56-320 kbps)
Télécommande	Oui, avec pile au lithium 3V (CR2032)
Accessoires fournis	Câble audio, adaptateur CC, câble d'alimentation, support/membrane en caoutchouc, tore de ferrite, chiffon, manuel d'utilisation
Consommation	Voir étiquette sur le produit
Entretien	Utiliser le chiffon fourni, éviter l'humidité et les sources de chaleur, ne pas obstruer les orifices de ventilation

FOIRE AUX QUESTIONS - DA-E650 SAMSUNG

Comment connecter un appareil Bluetooth à l'enceinte ?

Appuyez plusieurs fois sur le bouton F. en façade jusqu'à voir l'icône Bluetooth allumée en rouge. Sur votre appareil Bluetooth, activez le Bluetooth et recherchez les périphériques. Sélectionnez 'SamsungW_Audio XXXXX' dans la liste. Si un code PIN est demandé, entrez 0000.

Quels appareils sont compatibles avec le Double Dock ?

Le Double Dock permet de brancher un appareil Samsung Galaxy (connecteur 5 broches) ou un appareil Apple (connecteur 30 broches). Les modèles Apple compatibles incluent iPhone 4S/4/3GS, iPad 2/iPad, iPod touch (3e et 4e génération) et iPod nano (5e et 6e génération). Pour les Galaxy, une application dédiée est nécessaire.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord que la pile lithium 3V est correctement insérée (pôle + vers le haut) et qu'elle n'est pas déchargée. Rapprochez-vous de l'enceinte (portée max 7 mètres) et orientez la télécommande vers le capteur. Si le problème persiste, remplacez la pile.

Comment mettre à jour le logiciel de l'enceinte ?

Rendez-vous sur www.samsung.com, téléchargez le micrologiciel correspondant au modèle DA-E650, copiez le dossier sur une clé USB en FAT16/32. Branchez la clé sur le port USB arrière en mode USB. La mise à jour démarre automatiquement (DEL clignote). Ne coupez pas l'alimentation pendant l'opération.

Puis-je lire de la musique depuis une clé USB ?

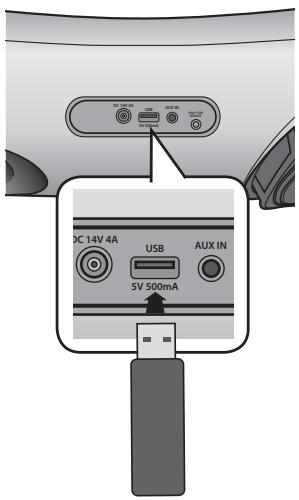

Oui, branchez la clé USB sur le port USB arrière. Appuyez sur F. jusqu'à ce que l'icône USB (⇔) s'allume. Les fichiers MP3/WMA en FAT16/32 sont lus. Les disques durs externes et les fichiers protégés DRM ne sont pas supportés.

Comment régler les basses ?

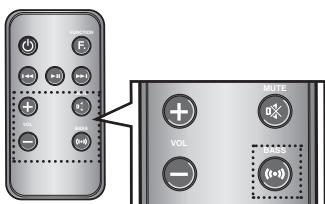

Appuyez sur le bouton BASS de la télécommande. Chaque pression active ou désactive les basses renforcées. La fonction est indiquée par l'allumage d'une DEL spécifique.

Que faire si aucun son ne sort ?

Vérifiez la connexion de la source, assurez-vous que le volume n'est pas au minimum et que la fonction Mute n'est pas activée. Si le son est coupé, appuyez sur le bouton MUTE de la télécommande ou appuyez sur VOL+ pour rétablir le son.

Comment utiliser le mode TV Sound Share ?

Allumez le téléviseur Samsung compatible et l'enceinte. Sur le téléviseur, activez SoundShare dans les paramètres. Appuyez sur F. jusqu'au mode Bluetooth TV (icône TV). Suivez les instructions à l'écran pour l'appairage. Une fois connecté, le son du téléviseur est émis par l'enceinte.

Quels formats audio sont supportés en USB ?

Les formats supportés sont le MP3 (80-320 kbps) et le WMA (56-128 kbps, version 8), avec une fréquence d'échantillonnage de 44,1 kHz. Seuls les systèmes de fichiers FAT16 et FAT32 sont acceptés.

Quelles sont les précautions de sécurité importantes ?

Ne pas exposer l'appareil à la pluie ou à l'humidité. Ne pas obstruer les orifices de ventilation (laisser 70-100 mm d'espace). Débranchez en cas d'orage ou de longue inutilisation. Utilisez uniquement l'adaptateur fourni. Les batteries usagées doivent être recyclées conformément à la réglementation locale.

MODE D'EMPLOI DA-E650 SAMSUNG

imaginez les possibilités

Merci d'avoir choisi cet appareil Samsung.

Pour obtenir une assistance plus complète,

veuillez enregistrer votre produit sur

www.samsung.com/register

Enceintes de la station d'accueil dual docking audio

La station d'accueil dual docking pour appareils Samsung Galaxy ou Apple permet le chargement et la lecture de fichiers stockés sur ces appareils via ses enceintes intégrées.

Prise en charge de la fonction USB host

Vous pouvez connecter des périphériques de stockage USB externes (lecteur MP3, mémoire flash USB, etc.) afin de lire les fichiers musicaux à l'aide de la fonction USB HOST du lecteur audio sans fil avec station d'accueil.

Fonction bluetooth

Voulez connecter un périphérique Bluetooth au lecteur audio sans fil avec station d'accueil pour écouter de la musique stockée sur le périphérique avec un son stéréo de grande qualité, le tout sans fil !

aptX® permet d'écouter un son stéréo Bluetooth de haute qualité, en délivrant une qualité audio câblée via une connexion sans fil.

Made for

iPod iPhone iPad

iPad, iPhone, iPod, iPod nano, iPod shuffle et iPod touch sont des marques déposées d'Apple Inc., enregistrées aux États-Unis et dans d'autres pays.

Averissements relatifs à la securité

POUR LIMITER LES RISQUES DE DÉCHARGE ÉLECTRIQUE, NE RETIREZ JAMAIS LE CACHE (NI L'ARRÊTE DE L'APPAREIL). LES PIEÇES QU'IL CONTIENT NE SONT PAS RÉPARABLES PAR L'UTILISATEUR. VEUILLEZ CONTACTER UN TECHNICIEN QUALIFIÉ POUR TOUTE RÉPARATION.

Ce symbole indique la présence d'une tension dangereuse dans l'appareil, représentant un risque de décharge électrique ou de blessure.

Ce symbole indique que des instructions importantes accompagnent le produit.

AVERTISSEMENT : pour réduire les risques d'incendie ou de décharge électrique, veuillez ne pas exposer cet appareil à la pluie ou à l'humidité.

ATTENTION : POUR ÉVITER LES RISQUES DE DÉCHARGE ÉLECTRIQUE, VEILLEZ À FAIRE CORRESPONDRE LA BROCHE LA PLUS LARGE DE LA PRISE À L'EMPLACEMENT LE PLUS LARGE, EN L'INSÉRANT COMPLÉTEMENT.

• Cet appareil doit toujours être branché à une prise CA équipée d'une broche de mise à la terre.
• Pour débrancher l'appareil, il convient de débrancher la fiche de la prise murale, laquelle doit donc être facilement accessible.

Attention

• Évitez tout projection d'eau sur l'appareil. Ne posez jamais d'objets contenant un liquide (ex : un vase) sur l'appareil.
• Pour être complètement l'appareil, vous devez restorer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

Assurez-vous que l'alimentation CC de votre domicile est conforme aux instructions de la plaque d'identification située au dos de l'appareil. Posez votre appareil sur une surface horizontalement appropriée (meuble) en veillant à laisser un espace de 70 à 100 mm ajusté de ce dernier afin de permettre sa ventilation.

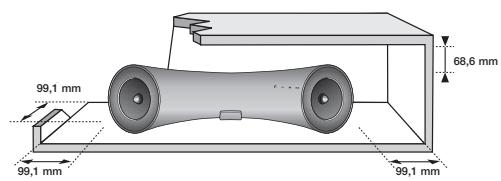

Veillez à ne pas obstruer les orifices de ventilation. Ne posez pas l'appareil sur un amplificateur ou un autre appareil susceptible de chauffer. Cet appareil est conçu pour une utilisation en continu. Pour éteindre complètement l'appareil, débranche la fiche CA de la prise murale. Débranche l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.

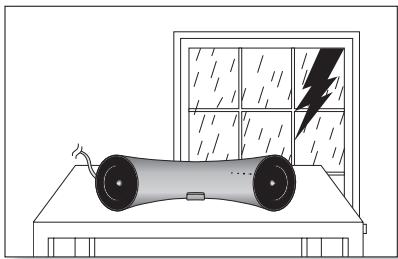

En cas d'orage, débranche la fiche CA de la prise murale. Les crépitations de tension occasionnées par l'éclair risquent d'endommager l'appareil.

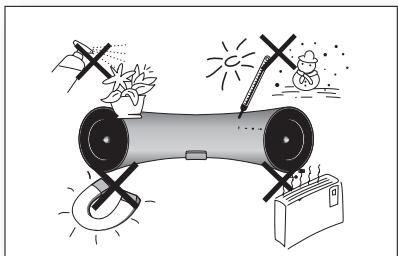

Placez le produit à l'abri de la moisissure (ex. : vases), de toute chaleur excessive (ex. : cheminées) ou d'appareils susceptibles de générer des champs magnétiques ou électriques importants. Débranchez le câble d'alimentation de l'alimentation CA en cas de dysfonctionnement de l'appareil. Ce produit n'est pas destiné à un usage industriel. Cet appareil est destiné exclusivement à un usage personnel.

De la condensation peut se former si votre produit est stocké dans un lieu où la température est BASSE. Si l'appareil a été transporté pendant l'hiver, attendez environ 2 heures pour qu'il atteigne la température ambiante avant toute utilisation.

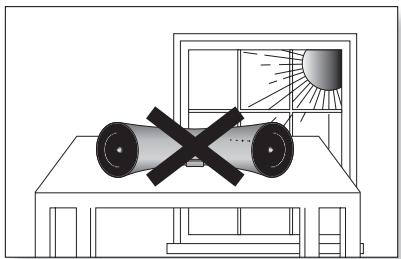

N'exposez pas l'appareil au rayonnement direct du soleil ou à toute autre source de chaleur. Cela risquerait d'entraîner une surchauffe ou un dysfonctionnement de l'appareil.

Les batteries utilisées dans ce produit contiennent des produits chimiques néfastes pour l'environnement. Ne jetez pas les batteries avec vos déchets ménagers.

2 Caractéristiques 2 Licence

Consignes de sécurité

3 Avertissements relatifs à la sécurité 4 Consignes

Mise en ROUTE

6 Avant de lire le manuel d'utilisation 6 Contenu

Description

7 Façade/Panneau arrêté

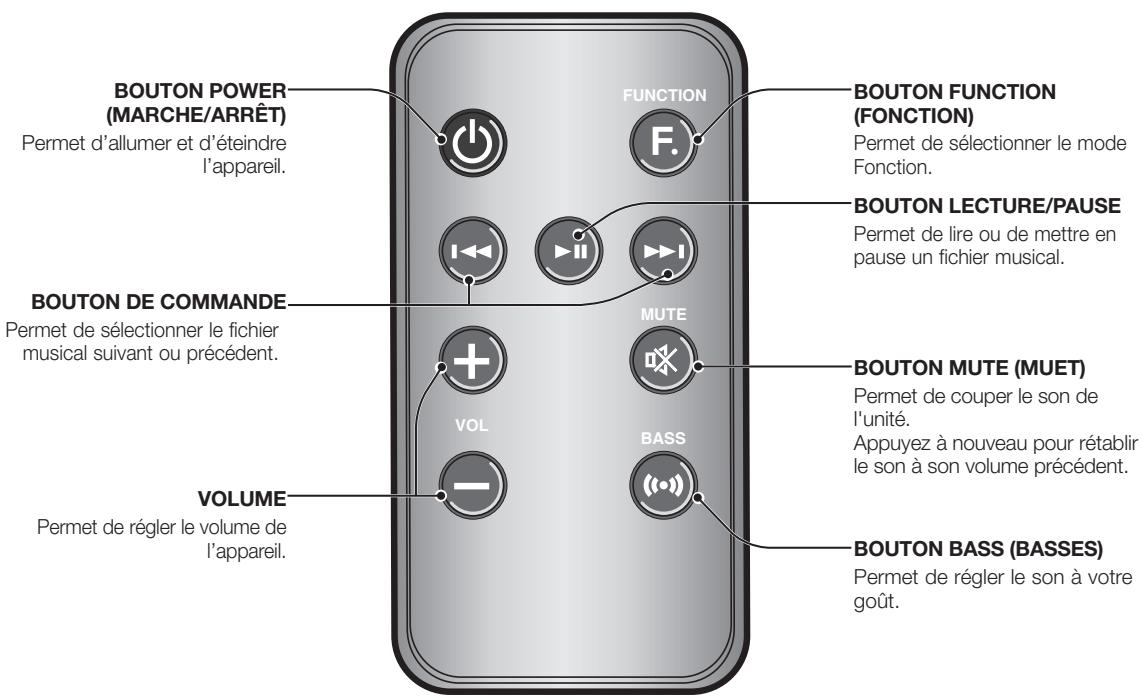

Telecommande

9 Boîtier de la télécommande

Mise sous tension et contrôle du volume

10 Mise sous et hors tension de l'appareil 10 Réglage du volume

Branchements

11 Installation du tore de ferrite sur le câble d'alimentation 12 Utilisation du caoutchouc 13 Branchement d'un appareil au Double Dock 14 Branchement d'un appareil audio au port AUX IN (ENTRÉE AUX.) 16 Connexion aux périphériques Bluetooth

18 Utilisation du mode TV (Sound Share) 18 Utilisation du mode d'accueil avec des appareils Samsung Galaxy et Apple 20 Lecture en mode Bluetooth 21 Utilisation du mode USB

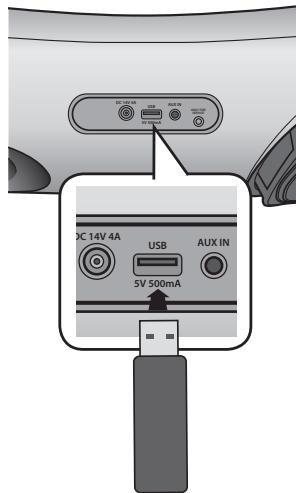

22 Fonctions de base 23 Fonctions avancées 24 Mise à niveau du logiciel (mode USB uniquement)

Depannage

25 Dépannage

Annexes

26 Caractéristiques techniques

Avant de LIRE le MANUEL d'utilisation

Prenez connaissance des termes suivants avant de lire le manuel d'utilisation.

Icônes utilisées dans ce manuel

Icône	Terme	Définition
	Attention	Indique une situation dans laquelle une fonction est inopérante ou des paramètres peuvent être annulés.
	Remarque	Indique des astuces ou des instructions sur la page qui aident à utiliser une fonction.

Consignes de sécurité et dépannage

1) Veillez à bien assimiler les instructions de sécurité avant d'utiliser ce produit. (Voir page 3) 2) En cas de problème, reportez-vous à la section Dépannage. (Voir page 25)

©2012 Samsung Electronics Co., Ltd.

Tous droits réservés; il est interdit de reproduire ou de copier tout ou partie de ce manuel d'utilisation sans l'accord préalable écrit de Samsung Electronics Co., Ltd.

Vérifiez que les accessoires présentés ci-dessous ont bien été fournis.

Télécommande / Pile au lithium (3V)	Adaptateur CC	Câble d'alimentation	Câble audio
(Support en caoutchouc : 2EA)	(Large) (Pour le cable d'alimentation 1EA)
(Membrane en caoutchouc)
Support/Membrane en caoutchouc	Tore de ferrite	Chiffon	Manuel d'utilisation

L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.

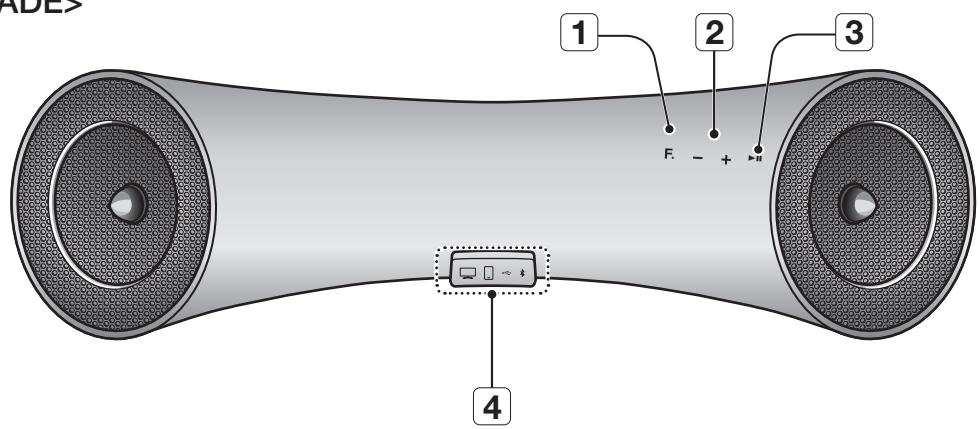

1	FUNCTION (FONCTION)	Permet de faire défilier les modes dans l'ordre suivant : → → ← → > AUX (DEL éteinte)
2	VOLUME -/+	Permet de régler le volume.

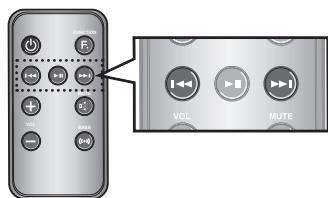

3	LECTURE/PAUSE	Permet de dire ou demettre en pause un fichier musical.
4	DOUBLE DOCK	Fournit un dock 5 broches pour les appareils Samsung Galaxy ou un dock 30 broches pour les appareils Apple. Lorsque vous changez de mode à l'aide du bouton Function (Fonction), le mode sélectionné s'affiche en rouge sur l'écran d'affichage des fonctions. La DEL)casse de clignoter lorsque l'appareil est sous tension.

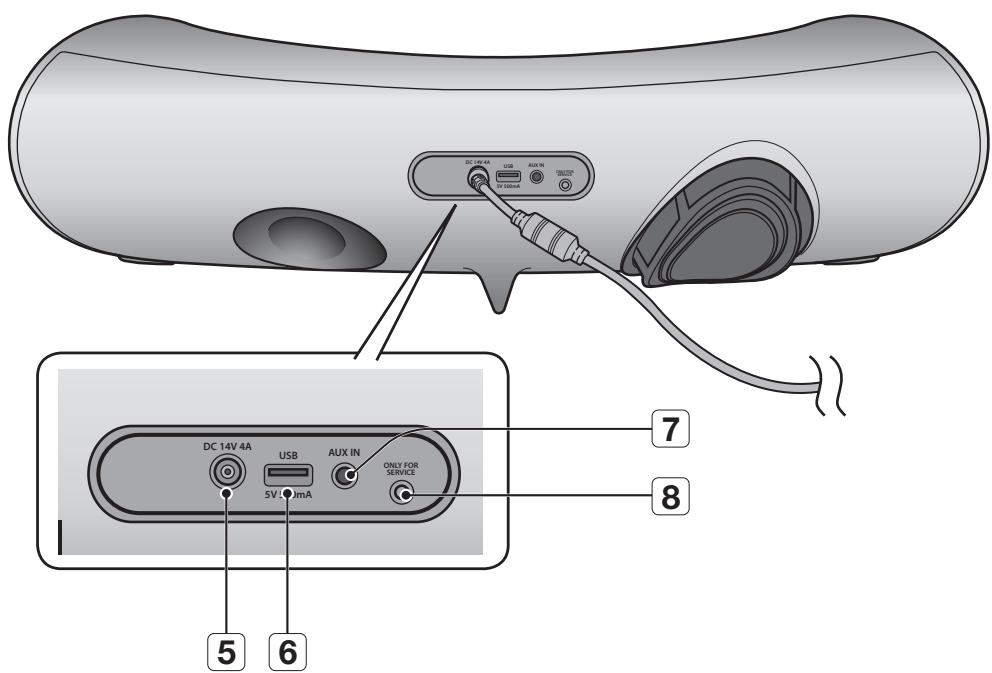

5	14V CC	Permet de brancher l'adaptateur CC de l'unité à la prise.
6	PORT USB	Connectez un périphérique de stockage externe USB tel qu'un lecteur MP3 pour dire les fichiers enregistrés sur le périphérique.
7	AUX IN (ENTRée AUX.)	Permet la connexion à la sortie analogue d'un périphérique externe.
8	UNIQUEMENT POUR LES RÉPARATIONS	Cette prise est destinée uniquement aux réparations.

Lorsque vous allumez l'appareil, le son n'est émis qu'au bout de 4 ou 5 secondes. Pour permettre le niveau logiciel du produit via la prise USB Host, vous nevezutiliser une clé USB.

• Cette unité peut être connectée aux périphériques mobiles avec des niveaux de puissance audio élevés. Lorsque vous connectez cette unité à des périphériques externes avec des niveaux de puissance élevés, la puissance audio peut être réduite pour protéger l'amplificateur et les enceintes. Lorsque vous débranchez le cable d'alimentation de la prise murale, veillez à maintenir la prise. Ne tirez pas sur le cable.

Insertion de la pile dans la télécommande

1. Ouvrez le couvercle de la télécommande en insérant votre ongle dans le jeu entre le couvercle et le boî
2. Insérez la pile au lithium 3V. Insérez la pile dans le compartiment en orientant l'électrode + vers le haut.
3. Fixez le couvercle de la télécommande à la télécommande. Insérez d'abord le côté ssez les bords du couvercle vers le boîtier de la télécommande.

• Faites attention à ne pas coincer votre ongle dans le jeu lorsque vous soulevez le couvercle. Vous risqueriez d'abîmer votre ongle.

Portée de la télécommande

Vous supposez utiliser la télécommande dans un rayon maximum de 7 mètres depuis l'appareil et dans un angle horizontal maximum de à partir du capteur de la télécommande.

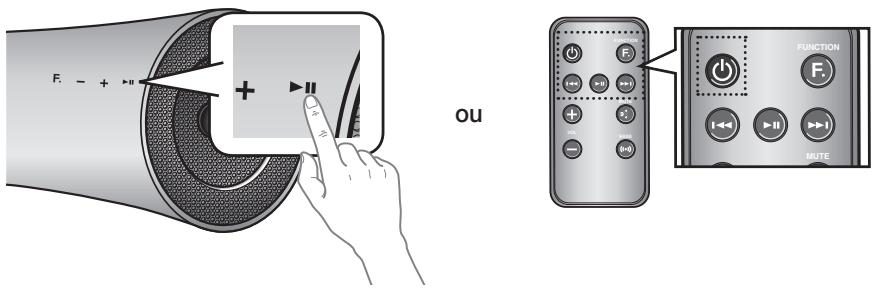

Mise sous et hors tension de l'appareil

1. Pour allumer cette unité, appuyez sur n'importe quel bouton situé en face de l'unité lorsque cette dernière est en mode Veille.

Appuyez sur le bouton POWER (MARCHE/ARRÊT) de la télécommande.

1. Pour éteindre cette unité, appuyez sur le bouton situé en façade de l'unité pendant plus de 3 secondes.

Appuyez à nouveau sur le bouton POWER (MARCHE/ARRÊT) de la télécommande.

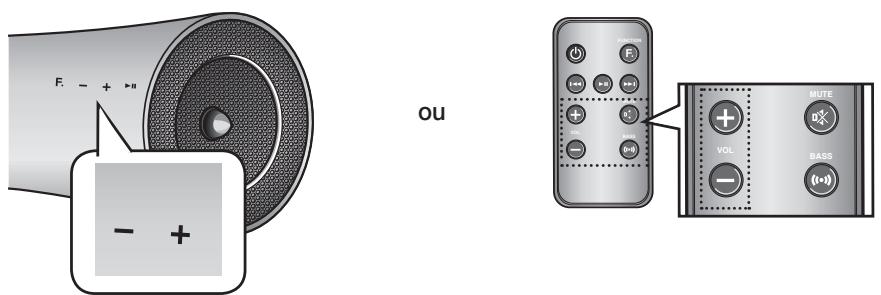

Réglage du volume

Utilisez les boutons +, - pour régler le volume. La DEL de la fonction s'allume de gauche à droite lorsque le volume est augmenté et s'allume de droite à gauche lorsque le volume est baissé. La DEL s'éteint si vous augmentez le volume lorsqu'il est déjà réglé au maximum, ou lorsque vous baissez le volume s'il est déjà réglé au minimum.

Appuyez sur le bouton +/- situé dans la partie droite de la façade,

Appuyez sur le bouton VOL (VOLUME) + / - de la télécommande.

Le volume augmente ou diminue lorsque vous appuyez sur VOL (VOLUME) +/-. - Vous pouvez également utiliser les commandes de volume des appareils branchés à l'aide de la technologie Dual Dock ou Bluetooth pour régler le volume. Notez que les possibilités d'utiliser les commandes de volume des appareils connectés à l'aide de la technologie Bluetooth pour régler le volume peuvent être limitées.

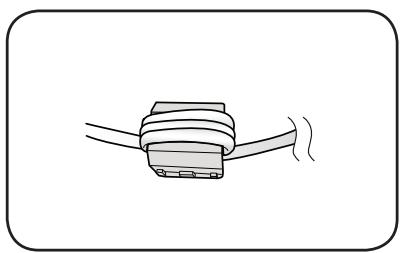

Installation du TORE de ferrite sur le cable d'alimentation

Soulevez pour déverrouiller et ouvrir le tore de ferrite.

Verrouillez à nouveau le tore.

Enroulez trois fois le câble d'alimentation autour du tore.

Commencez l'enroulement à 5-10 cm des prises.

Utilisation du caoutchouc

Fixez le caoutchouc pour éviter tout contact direct avec cet appareil lorsque vous positionnez un appareil Samsung Galaxy ou Apple.

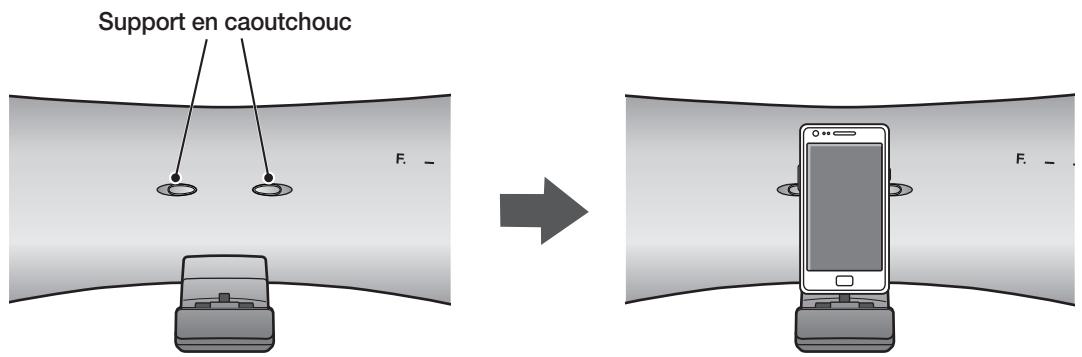

Support en caoutchouc

1. Placez le caoutchouc à l'endroit approprié en tenant compte de la taille de l'appareil que vous souhaitez utiliser.

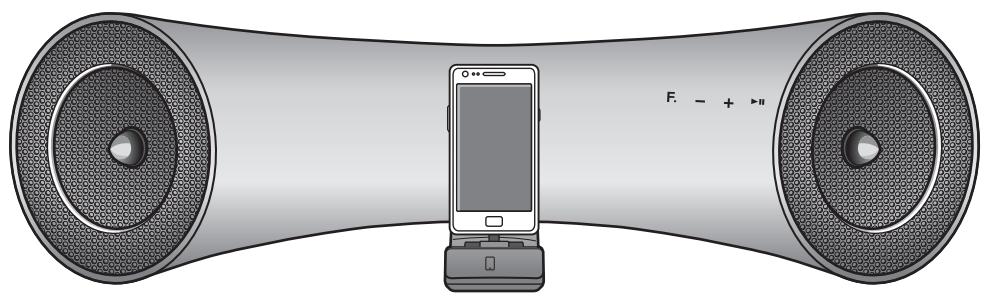

2. Une fois que le support en caoutchouc est en place, installez votre appareil sur le double dock.

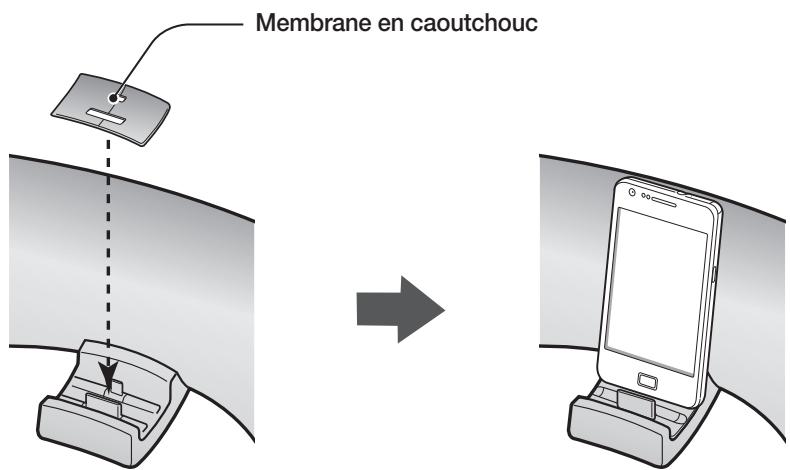

1. Installez la membrane en caoutchouc sur le double dock.
2. Une fois que la membrane est placée sur le double dock, installez votre appareil sur le double dock.

Utilisez le produit après avoir retiré la membrane en caoutchouc fixée au produit si vous disposez de la housse de protection de votre appareil. - Vous pouvez utiliser ce produit uniquement si l'épaisseur de la housse de protection est inférieure à 1,5 mm lorsque vous fixez la protection intermédiaire à votre appareil. Il est impossible d'utiliser ce produit lorsque l'épaisseur de la housse de protection est supérieure à 1,5 mm ou présente une forme arrondie spéciale.

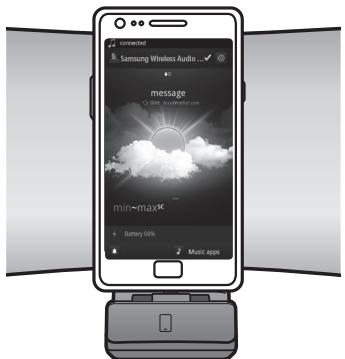

Comment brancher un appareil au double dock?

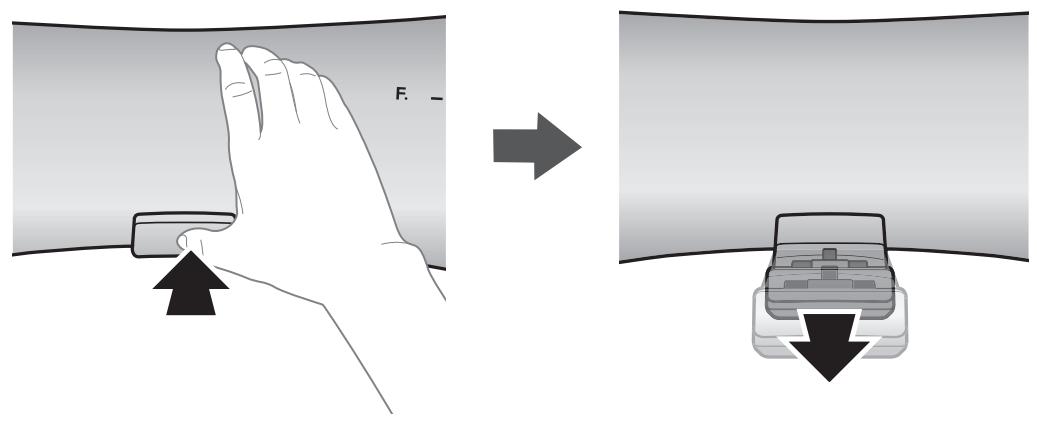

1. Le DOUBLE DOCK est situé à l'avant du produit. Pour l'ouvrir, appuyez-dessus en douceur.

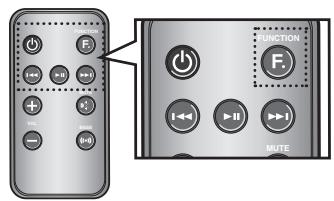

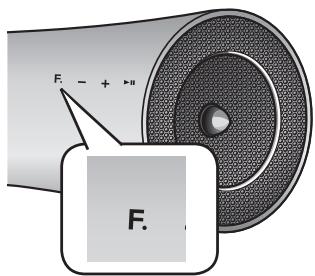

2. Appuyez plusieurs fois sur le bouton F. Situé sur la façade du lecteur audio sans fil avec station d'accueil jusqu'à ce que l'icône ne apparaisse à l'écran.
3. Chaque fois que vous appuyez sur ce bouton, les fonctions défilent dans l'ordre suivant : AUX (DEL e t e int e)
4. Le mode sélectionné s'affiche en rouge sur l'écran d'affichage des fonctions.
5. Si vous disposez d'un appareil Samsung Galaxy, branchez le périphérique au connecteur à 5 broches (le plus petit) pour le brancher au double dock. Si vous disposez d'un appareil Apple, branchez l'appareil au connecteur à 30 broches (le plus grand) du double dock.

• Allumez votre appareil Samsung Galaxy avant de le connecter au double dock.
• Cet appareil ne permet pas le branchement simultané d'appareils Samsung Galaxy et Apple.
• Branchez l'appareil Samsung Galaxy et l'appareil Apple à la station d'accueil audio avant de démarrer le mode d'accueil. (Voir page 18)

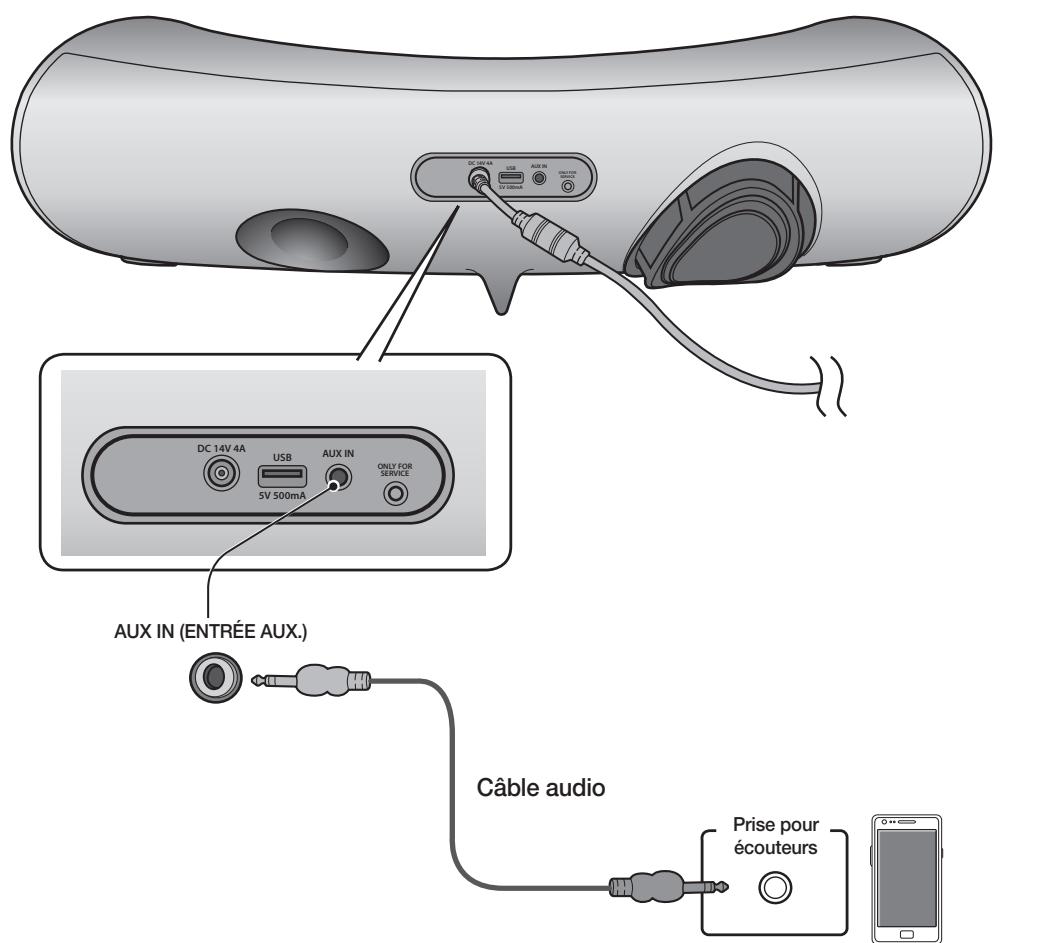

Branchement d'un appareil AUDIO au PORT aux IN (entrée aux.)

Cette section explique comment relier l'appareil à un périphérique audio.

Cet appareil est équipé d'une prise analogue audio pour le branchement à un périphérique audio.

Périphérique externe

Entrée aux.

1. Branchez la prise pour écouteurs du périhérique externe ou du périhérique audio à la source AUX IN (ENTRÉE AUX) (Audio) située à l'arrière de l'unité.
2. Appuyez plusieurs fois sur le bouton F. jusqu'à ce que les DEL de fonction s'éteignent.
3. Le mode AUX est actif lorsque aucune DEL de fonction n'est allumée.

Avant de déplacer ou d'installer l'appareil, mettez-le hors tension et débranchez le cordon d'alimentation.

Vous pouvez connecter le lecteur audio sans fil avec station d'accueil à un périphérique Bluetooth et écouter de la musique en son stéréo de haute qualité, le tout sans fil.

Qu'est-ce que la technologie bluetooth ?

La technologie Bluetooth permet de relier des périphériques compatibles Bluetooth à d'autres appareils en toute capacité à l'aide d'une liaison sans fil courte distance.

• Un périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements dans certaines conditions d'utilisation, notamment :
• Un membre de votre corps est en contact avec le système de réception/transmission du péripétrique Bluetooth ou du lecteur audio avec station d'accueil.
• l'appareil est soumis à des variations électriques liées à la présence d'obstructions (ex. : mur, coin ou cloison de bureau);
• empie : équipements Médicaux, fours à micro-ondes et réseaux LAN sans fil).
• Maintenez le lecteur audio sans fil avec station d'accueil et le périphérique Bluetooth à proximé lors de l'appariement.
• Plus la distance est grande entre le lecteur audio sans fil avec station d'accueil et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la portée du périphérique Bluetooth, la connexion est perdue.
• Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.
• La connexion Bluetooth ne fonctionne que lorsque le périphérique Bluetooth est proche de la station d'accueil. La connexion est coupée automatiquement si le périphérique Bluetooth est déplacé hors de la portée. Même si la distance est respectée, il est possible que la qualité sonore soit dégradée par des obstacles (ex.: murs, portes).
• Ce périphérique sans fil peut provoquer des interférences électriques durant son fonctionnement.

• Il peut vous être demandé de saisir un code PIN (mot de passe) lors de la connexion du périphérique Bluetooth au lecteur audio sans fil avec station d'accueil. Si la fenêtre de saisie du code PIN apparait, entrez <0000>.
• Le lecteur audio sans fil avec station d'accueil prend en charge les données d'ordinateur monocarte (44,1 kHz, 48 kHz). La fonctionnalité AVRCP n'est pas prise en charge.
• Connectez uniquement un périphérique Bluetooth qui prend en charge la fonction A2DP (AV).
• Vous ne pouvez pas effectuer de connexion à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Mains libres).
• Un seul périphérique Bluetooth peut être associé à la fois.
• Une fois le lecteur audio sans fil avec station d'accueil éteint et le périphérique associé déconnecté, l'appairment n'est pas rétabli automatiquement. Pour les reconnecter, vous devez appairer les périphériques à nouveau.
• Le lecteur audio sans fil avec station d'accueil peut rencontrer
• présence d'un champ électrique puissant autour du lecteur audio sans fil avec station d'accueil;
• Plusieurs périphériques Bluetooth sont connectés simultanément au lecteur audio sans fil avec station d'accueil.
• le périphérique Bluetooth est éteint, mal positionné ou il rencontre des dysfonctionnements;
• Notez que les appareils tels que les fours à micro-ondes, les adaptateurs LAN sans fil, les lampes fluorescentes et les fours à gaz pour le chauffage des locaux utilisent la même plage de fréquences que le périphérique Bluetooth, ce qui peut provoquer des interférences électriques.

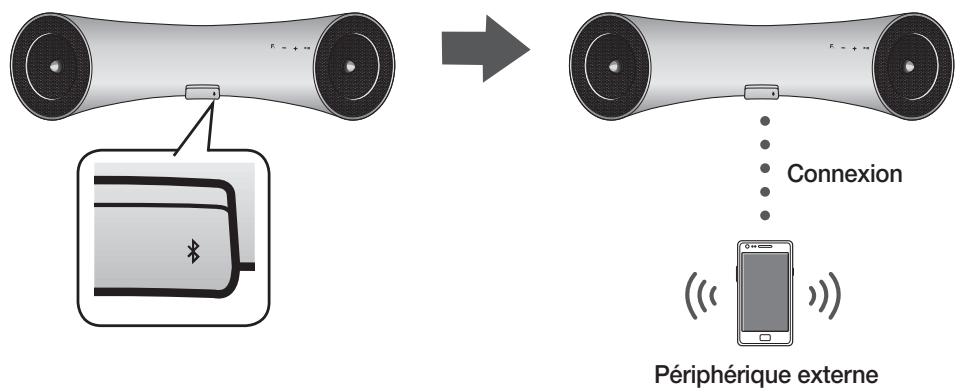

Connexion aux peripheriques bluetooth

Cette section explique comment connecter le lecteur audio sans fil avec station d'accueil aux téléviseurs et autres périphériques Bluetooth compatibles.

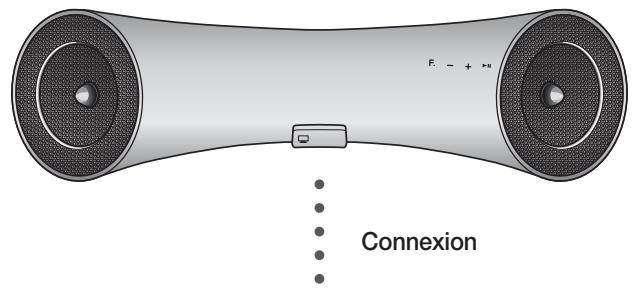

Afin que le son du téléviseur soit émis sur le lecteur audio sans fil avec station d'accueil via une connexion Bluetooth, vous devez commencer par appairer votre lecteur avec le téléviseur compatible avec le Bluetooth. Une fois l'appariement terminé, les informations correspondantes sont enregistrées et conservées, et plus aucun message de connexion Bluetooth ne s'affiche.

1. Allumez le téléviseur Samsung et le lecteur audio sans fil avec station d'accueil.
2. Réglez l'appareil sur On (Activé) dans le menu SoundShare Settings (Paramètres de partage du son) du téléviseur Samsung. (Reportez-vous au manuel d'utilisation du téléviseur pour obtenir les instructions.)
3. Lorsque vous remplacez le mode du lecteur audio sans fil avec station d'accueil par , un message vous demandant si vous souhaitez poursuivre l'appariement Bluetooth s'affiche. Sélectionnez (Oui) sur l'écran du téléviseur. L'appariement avec le lecteur audio sans fil avec station d'accueil est alors terminé.
4. L'appariement Bluetooth du lecteur audio sans fil avec station d'accueil est terminé.

Si vous souhaitez apparer votre lecteur audio sans fil avec station d'accueil avec un téléviseur autre que le téléviseur connecté, vous devez annuler l'appariement existant dans le lecteur audio sans fil avec station d'accueil.

Il est possible d'annuler l'appariement de la manière suivante.

La DEL clignote une fois lorsque vous appuyez dans. L'appareil est automatiquement apparié avec le téléviseur une fois l'appariement existant annulé et le nouveau téléviseur est prêt pour la connexion.

Si le téléviseur ne peut pas se connecter, reessayez de le connecter après avoir appuyé en mode Bluetooth. - Vous devez mettre à jour le logiciel du téléviseur avec la version la plus récente pour activer la fonction d'appariement du téléviseur (Sound Share). - Vérifiez les instructions de mise à jour et les modèles compatibles sur la page d'assistance du site Web (Samsung.com) ou contactez l'assistance technique.

Brancher le lecteur audio sans fil avec station d'accueil à un périphérique bluetooth

Tout d'abord, vérifie que votre appareil Bluetooth prend bien en charge la fonction écouteurs stéréo compatible Bluetooth.

$$ \square \rightarrow \square \rightarrow \Leftrightarrow \rightarrow \text {A U X} (\text {D E L é t e i n t e}) $$

1. Appuyez plusieurs fois sur le bouton F. Situé sur la façade du lecteur audio sans fil avec station d'accueil jusqu'à ce que l'icône apparaisse à l'écran.
2. Chaque fois que vous appuyez sur ce bouton, les fonctions défilent dans l'ordre suivant :
3. Le mode sélectionné s'affiche en rouge sur l'écran d'affichage des fonctions.
4. Sélectionnez le menu Bluetooth sur votre périphérique Bluetooth.

(Reportez-vous au manuel d'utilisation du périphérique Bluetooth pour obtenir les instructions.)

1. Balayez ou recherchez tous les périhériques ou les écouteurs.
2. Une liste d'appareils s'affiche.
3. Sélectionnez « [Samsung]W_Audio XXXXX » dans la liste.
4. Si le périphérique Bluetooth ne réussit pas à s'apparier au lecteur audio sans fil avec station d'accueil, supprimez le lecteur « [Samsung]W_Audio XXXXX », trouvez-le par le périphérique Bluetooth, recherchez à nouveau le lecteur audio sans fil avec station d'accueil, puis répétez les étapes 2, 3 et 4.

Utilisation du mode TV (sound share)

Appuyez sur le bouton F. pour sélectionner le mode, puis connectez le téléviseur au lecteur audio sans fil avec station d'accueil. (Voir page 16)

• L'appareil lit le son du téléviseur lorsqu'il est connecté à celui-ci.
• Si vous modifiez la source d'entrée Bluetooth du lecteur audio sans fil avec station d'accueil ou si vous la désactivez, le son est à nouveau émis par le téléviseur.

• Vous ne pouvez contrôler le volume qu'avec la télécommande du lecteur audio sans fil avec station d'accueil.

Utilisation du mode d'accueil avec des appareils samsung GALAXY et APPLE

Appuyez sur le bouton F. pour sélectionner le mode [ ], puis connectez l'appareil Samsung Galaxy ou Apple au double dock. (Voir page 13)

Pour utiliser votre appareil Samsung Galaxy avec le double dock, vous devez télécharger et installer l'application Docking Mode (Mode Dock) depuis Android Market sur l'ordinateur. Pour télécharger, suivez ces étapes :

1. Appuyez légèrement sur l'icône Play Store (Android Market) de l'écran principal de l'appareil Samsung Galaxy.
2. Appuyez légèrement sur l'icône de recherche située sur l'écran pour accéder à la barre de recherche.
3. Dans la barre de recherche, saisissez [Samsung Wireless Audio with Dock] puis recherchez.
4. Trouvez-le dans la liste des résultats de la recherche puis tapez [Samsung Wireless Audio with Dock] pour lancer le téléchargement.
5. Appuyez légèrement sur [Install] (Installer).

Pour lire de la musique, suivez ces étapes :

1-1. Si vous démarrez l'application alors que le lecteur audio sans fil avec station d'accueil est le seul périphérique disponible pour la connexion Bluetooth, la sélection de PLAY (LECTURE) sur votre périphérique établit automatiquement la connexion Bluetooth avec le lecteur audio sans fil avec station d'accueil et l'unité lit le morceau de musique.

1-2. S'il existe plusieurs périphériques pour la connexion Bluetooth comprenant le lecteur audio sans fil avec station d'accueil :

Lorsque vous démarrez l'application, la liste des périphériques pouvant être connectés au lecteur audio sans fil avec station d'accueil s'affiche. Lisez la musique après avoir connecté le lecteur audio sans fil avec station d'accueil en le sélectionnant dans la liste des périphériques.

• ît pas dans la liste et la connexion se fait automatiquement.
• Si vous remplacez le lecteur audio sans fil avec station d'accueil que vous avez associé à votre téléphone portable, vous devez supprimer les réglages subsistants enregistrés dans votre téléphone avant d'en associé un nouveau.

[Effacer les données].

• Une fois l'application démarrée, le fonctionnement n'est pas perturbé par le chargement de votre téléphone portable à l'aide d'un chargeur ordinaire.
• Lorsque vous connectez un autre périphérique au lecteur audio sans fil avec station d'accueil après avoir connecté l'appareil Samsung Galaxy en mode dock, il se peut qu'il faille désactiver le mode Bluetooth de l'appareil Samsung Galaxy.
• Si vous n'arrivez pas à connecter l'appareil Samsung Galaxy au double dock, désactivez le mode Bluetooth de tous les autres périphériques.

1. Sélectionnez le mode de la manière décrite ci-dessus, puis connectez l'appareil Apple au double dock comme décrit dans « Branchement d'un appareil au double dock » (Page 13). Une sonnerie retentit.
2. Sélectionnez le menu (Musique) à partir de l'écran principal de l'appareil Apple.
3. Sélectionnez et lisez la musique de votre choix.
4. La musique sera lue à travers les enceintes du lecteur audio sans fil avec station d'accueil.

• Lors de la lecture d'une vidéo avec votre appareil, il est possible que les fonctions Play/Pause/Next/Back (Lecture/Pause/Suivant/Précédent) ne seront pas disponibles.

Utilisez le bouton de votre appareil source pour activer la fonction souhaitée.

Liste de compatibilités (appareil apple)

Modèles d'iPhone/iPad compatibles avec le mode dock

Mettez à jour le logiciel de votre iPod/iPhone/iPad sur la dernière version avant de l'utiliser avec cette unité.

• iPod touch (4ème génération)
• iPod touch (3ème génération)
• iPod nano (6ème génération)
• iPod nano (5ème génération)
• iPhone 4S
• iPhone 4
• iPhone 3GS
• iPad 2
• iPad
• Selon la version du logiciel de votre iPod, votre appareil peut ne pas être disponible et ne pas fonctionner correctement. Si vous connectez un appareil Apple incompatible, la DEL de fonction iPod clignote.

Lecture en mode BLUETOOTH

Appuyez sur le bouton F. pour sélectionner le mode, puis connectez le périphérique Bluetooth au lecteur audio sans fil avec station d'accueil. (Voir page 17)

Pour connecter votre périphérique Bluetooth lorsque le lecteur audio sans fil avec station d'accueil est en mode Bluetooth, recherchez le lecteur audio sans fil avec station d'accueil dans la liste Bluetooth du périphérique. Sélectionnez le lecteur audio sans fil avec station d'accueil et connectez-le. Une fois que le lecteur audio sans fil avec station d'accueil est connecté, sélectionnez et lisez la musique souhaitée.

La musique sera lue à travers les enceintes du lecteur audio sans fil avec station d'accueil.

• Si vous voulez changer le périphérique qui est connecté par Bluetooth à un autre périphérique, déconnectez le périphérique existant et essayez de connecter à l'autre périphérique que vous souhaitez utiliser.
• Durant la communication Bluetooth, les opérations Play/Pause/Next/Back (Lecture/Pause/Suivant/Précédent) peuvent ne pas être disponibles selon le téléphone portable et l'application utilisés. Le fonctionnement du périphérique Bluetooth associé au lecteur audio sans fil avec station d'accueil est susceptible de provoquer des discontinuités s'il est activé alors que le lecteur audio sans fil avec station d'accueil est en cours de lecture depuis l'entrée AUX.

Pour déconnecter le périphérique bluetooth du lecteur audio sans fil avec station d'accueil

Vous pouvez annuler l'appariement Bluetooth du lecteur audio sans fil avec station d'accueil. Pour les instructions, reportez-vous au manuel d'utilisation de ce périphérique.

• Le lecteur audio sans fil avec station d'accueil se déconnecte.

Pour déconnecter le lecteur audio sans fil avec station d'accueil du périphérique bluetooth

Appuyez sur le bouton F situé sur la partie supérieure du lecteur audio sans fil avec station d'accueil pour passer d'un mode à un autre mode ou appuyez sur le bouton Power (Marche/Arrêt) de la télécommande pour désactiver le lecteur audio sans fil avec station d'accueil.

• Le périphérique actuellement connecté est alors déconnecté.

• La connexion Bluetooth ne fonctionne que lorsque le périphérique Bluetooth est proche de l'appareil. La connexion sera automatiquement coupée si la distance dépasse cette portée. Même si la distance est respectée, il est possible que la qualité sonore soit déteriorée par des obstacles (ex.: murs, portes).
• Si le périphérique Bluetooth est remis dans la portée conseillée, vous pouvez redémarrer pour rétablir la liaison avec ce périphérique.
• Branchez le périphérique USB au port USB situé à l'arrière de l'appareil.
• Appuyez plusieurs fois sur le bouton F. Situé sur la façade du lecteur audio sans fil avec station d'accueil jusqu'à ce que l'icône « » apparaisse à l'écran.
• Chaque fois que vous appuyez sur ce bouton, les fonctions défilent dans l'ordre suivant : AUX (DEL éteinte)
• Le mode sélectionné s'affiche en rouge sur l'écran d'affichage des fonctions.

Avant de connecter un périphérique USB

Consultez la liste ci-dessous pour vérifier la compatibilité.

• Ce produit peut ne pas être compatible avec certains types de support de stockage USB.
• Les systèmes de fichiers FAT16 et FAT32 sont pris en charge. - Le système de fichiers NTFS n'est pas pris en charge.
• Connectez un périphérique USB directement au port USB du produit. Dans le cas contraire, vous pouvez rencontrer un problème de compatibilité USB.
• Ne connectez pas plusieurs périphériques de stockage au produit via un lecteur à cartes multiples. Il peut ne pas fonctionner correctement.
• Les protocoles PTP des caméras numériques ne sont pas pris en charge.
• Ne retirez pas le périphérique USB lorsqu'il est en cours de lecture.
• Les fichiers musicaux protégés par la technologie DRM (MP3, WMA) d'un site Web commercial ne seront pas lus.
• Les disques durs externes ne sont pas pris en charge.
• Liste de compatibilités

Format	Musique
Nom de fichier	MP3	WMA
Extension de fichier	.MP3	.WMA
Débit binaire	80 à 320kbps	56 à 128kbps
Version	-	V8
Fréquenced'échantillonnage	44,1 kHz	44,1 kHz

× Ne branche pas simultanément votre périhérique mobile sur le port USB et sur la station d'accueil Docking pour recharger.

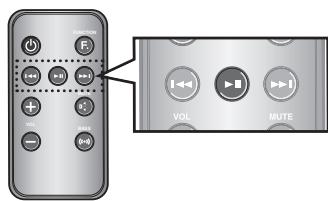

Utilisation du mode d'entrée

Vous devez sélectionner les entrées suivantes

AUX (DEL éteinte).

Appuyez sur le bouton de la télécommande correspondant au mode souhaité ou sur F. pour sélectionner l'un des modes suivants :

AUX (DEL éteinte).

Mode d'entrée	Affichage
BLUETOOTH TV	☐
Mode d'accueil	☐
Mode USB	←
Mode BLUETOOTH	×
Entrée AUX	DEL éteinte

Lecture/pause

Pendant la lecture, appuyez sur le bouton II.

• Appuyez à nouveau sur le bouton pour interrompre momentanément la lecture du fichier.

Appuyez sur le bouton pour lire le fichier sélectionné.

• Cette fonction peut ne pas fonctionner dans certains modes.

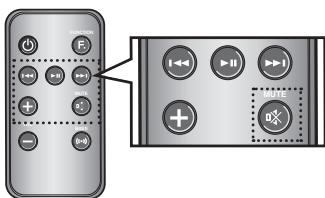

Saut en avant/en arrêté

Pendant la lecture, appuyez sur le bouton ▶.

• Lorsque vous appuyez sur le bouton ▶ pendant la lecture de plusieurs fichiers, le fichier suivant est sélectionné.
• Lorsque vous appuyez sur le bouton ▶ pendant la lecture de plusieurs fichiers, le fichier précédent est sélectionné.

• Cette fonction peut ne pas fonctionner dans certains modes.

Déactualisation du son

Cette fonction se révèle particulièrement utile lorsque vous devez ouvrir votre porte d'entrée ou répondre à un appel téléphonique.

1. Pour couper le son de cet appareil, appuyez sur le bouton MUTE (MUET) (2) de la télécommande.
2. Appuyez à nouveau sur le bouton MUTE (MUET) (2) de la télécommande (ou appuyez sur VOLUME +/-) pour rétablir le son.

Fonction BASS (BASSES)

Cette fonction vous permet de régler le son des basses à votre goût.

Appuyez sur le bouton BASS (BASSES) de la télécommande de l'appareil.

• Chaque fois que vous appuyez sur ce bouton, la sélection change dans l'ordre suivant : ACTIVATION → DÉSACTIVATION DES BASSES

Mise à niveau du logiciel (mode USB uniquement)

1. Rendez-vous sur le site www.samsung.com.
2. Cliquez sur SUPPORT (ASSISTANCE) dans le coin supérieur droit de la page.
3. Saisissez le numero de modèle de l'appareil dans le champ de recherche, puis cliquez sur Find Product (Recherche le produit).
4. Cliquez sur Get downloads (Obtenir des téléchargements) au centre de la page sous l'en-tête Downloads (Téléchargements).
5. Cliquez sur Firmware (Micrologiciel) au centre de la page.
6. Cliquez sur l'icône ZIP (ZIP) dans la colonne File (Fichier) sur le côté droit de la page.
7. Cliquez sur OK dans la fenêtre contextuelle qui s'affiche pour télécharger et enregistrer le micrologiciel sur votre ordinateur.
8. Copiez le dossier sur une clé USB à mémoire flash.
9. Appuyez plusieurs fois sur le bouton F. Situé sur la façade du lecteur audio sans fil avec station d'accueil jusqu'à ce que l'icône apparaisse à l'écran. Insérez le périhérique USB dans le port USB situé à l'arrière de l'appareil.
10. La DEL clignote pendant la mise à jour du logiciel. Le produit s'est automatiquement une fois que la mise à niveau du micrologiciel est terminée.
11. Cela peut prendre plus de temps en fonction de la mise à niveau. (10 minutes maximum)
12. Allumez à nouveau l'appareil.

• Ne coupez pas l'alimentation et ne retirez pas le périphérique USB pendant la mise à niveau. L'unité principale s'éteint automatiquement une fois que la mise à niveau du micrologiciel est terminée.
• Une fois le logiciel mis à niveau, les paramètres que vous avez définis sont réinitialisés sur leur valeur par défaut.

Nous vous conseillons de coder vos paramètres par écrit afin de pouvoir facilement les redéfinir après la mise à niveau.

• En cas d'échec de la mise à niveau du micrologiciel, nous vous recommandons de formater la clé USB au format FAT16 et de réessayer la mise à niveau. Pour permettre la mise à niveau, ne formatez pas la clé USB au format NTFS. Ce système de fichiers n'est pas pris en charge.
• Selon le fabricant, la clé USB peut ne pas être prise en charge.
• Déconnectez le lecteur audio sans fil avec station d'accueil d'Internet et tous les autres périphériques avant de lancer la mise à niveau du logiciel.
• Vous ne pouvez pas charger d'autres périphériques externes via ce port USB.

Dépannage

Avant de faire appel à l'assistante, vérifie les points suivants.

Problème	Vérification	Solution
L'appareil ne s'allume pas.	• Le cordon d'alimentation est-il branché sur la prise ?	• Branchez la prise d'alimentation sur la prise murale.
Une fonction ne s'active pas lorsque le bouton correspondant est actionné.	• Le lecteur audio sans fil avec station d'accueil ou la télécommande sont-ils exposés à de l'électricité statique ?	• Débranchez la prise d'alimentation et rebranchez-la.
Aucun son n'est produit.	• L'appareil est-il correctement relié au périphérique ?• La fonction Mute (Muet) est-elle activée ?• Le volume est-il réglé au minimum ?	• Branchez-le correctement.• Appuyez sur le bouton Mute (Muet) pour désactiver la fonction.• Réglez le volume.
La télécommande ne fonctionne pas.	• Les piles sont-elles déchargées ?• La télécommande est-elle suffisamment près de l'appareil ?	• Remplacez les piles.• Rapproche-vous de l'appareil.
La fonction de partage du son Sound Share (appariement du télévisueur) a échoué.	• Le modèle de votre télévisueur est-il pris en charge ?• La version du micrologiciel du télévisueur est-elle la plus élevée ?• Une erreur s'est-elle produit lors de la connexion ?	• Vérifiez si la version de votre télévisueur est prise en charge. (Samsung.com)• Mettez votre télévisueur à jour avec la version du micrologiciel la plus élevée.• Réinitialisez l'appareil. Appuyez pendant 5 secondes sur le bouton Play/Pause (Lecture/Pause) de la télécommande.• Contactez l'assistance technique.

CARACTÉRISTIQUES TECHNIQUES

Nom du modele	DA-E650/ DA-E651
INFORMATIONS GÉNÉRALES	Poids	3,2 kg
	Dimensions (I x P x H)	630,8 x 192,3 x 162,9 mm
	Plage de températures de fonctionnement	+5°C~+35°C
	Plage de taux d'humidité	10 % à 75 %
AMPLIFICATEUR	Puisance de sortie nominale	40 W, 4OHM, THD = 10 %, 1 kHz
	Sensibilité d'entrée/Impédance	800 mV/56 Kohm
	Rapport signal/bruit(entrée analogue)	65 dB
	Séparation (1 kHz)	65 dB
RéPONSE EN FRÉQUENCY	Entrée analogue	20 Hz~20 kHz (±3 dB)
	Entrée numérique/PCM 48 kHz	20 Hz~20 kHz (±3 dB)
PUISSANCE DE ConnEXION	iPad	5 V 2,0 A
	iPod	5 V 1,0 A
	Galaxy	5 V 1,0 A
USB	Type A	USB 1.1
	Sortie CC	500 mA

• Le rapport signal/bruit, la distorsion, la séparation et la sensibilité utilisable sont basés sur des mesures effectuées à l'aide des directives AES (Audio Engineering Society).
• Caractéristiques nominales
• Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.
• Le poids et les dimensions figurent à titre approximatif.
• Pour les spécifications de l'alimentation et de la consommation d'énergie, reportez-vous à l'étiquette apposée sur le produit.

Par la présente, Samsung Electronics déclare que cette [Lecteur audio sans fil avec station d'accueil] est conforme aux exigences essentielles et autres dispositions relatives de la Directive 1999/5/CE.

La Déclaration de Conformité est disponible sur le site Web http://www.samsung.com.

Pour la consulter, accédez à la rubrique Support (Assistance) > Search Product Support (Recherche l'assistance du produit), puis entrez le nom du modèle.

Cet équipement peut être utilisé dans tous les pays de l'Union européenne.

Pour toute requête, demande et question sur les sources ouvertes, contactez Samsung via e-mail ([e-mail]).

• Ce produit utilise certains programmes logiciels ayant été distribués par le Groupe JPEG Indépendant.

Pour toutes questions ou observations concernant les produits Samsung, veuillez contacter le service clientèle de SAMSUNG.

Zone	Centre de contact	Site Internet
ALBANIA	42 27 5755	www.samsung.com
AUSTRIA	0810 - SAMSUNG (7267864, € 0.07/min)	www.samsung.com
BELGIUM	02-201-24-18	www.samsung.com/be (Dutch) www.samsung.com/be_fr (French)
BOSNIA	05 133 1999	www.samsung.com
BULGARIA	07001 33 11	www.samsung.com
CROATIA	062 SAMSUNG (062 726 7864)	www.samsung.com
CZECH	800 - SAMSUNG (800-726786)	www.samsung.com
DENMARK	70 70 19 70	www.samsung.com
FINLAND	030 - 6227 515	www.samsung.com
FRANCE	01 48 63 00 00	www.samsung.com
GERMANY	01805 - SAMSUNG(726-7864 € 0,14/Min)	www.samsung.com
CYPRUS	8009 4000 only from landline	www.samsung.com
GREECE	80111-SAMSUNG (80111 726 7864) only from land line ([phone] from mobile and land line	www.samsung.com
HUNGARY	06-80-SAMSUNG(726-7864)	www.samsung.com
ITALIA	800-SAMSUNG(726-7864)	www.samsung.com
KOSOVO	[phone]	www.samsung.com
LUXEMBURG	261 03 710	www.samsung.com
MACEDONIA	023 207 777	www.samsung.com
MONTENEGRO	020 405 888	www.samsung.com

Zone	Centre de contact	Site Internet
NETHERLANDS	0900-SAMSUNG (0900-7267864) (€ 0,10/Min)	www.samsung.com
NORWAY	815-56 480	www.samsung.com
POLAND	0 801-1-SAMSUNG(172-678)[phone]	www.samsung.com
PORTUGAL	808 20-SAMSUNG (808 20 7267)	www.samsung.com
ROMANIA	08010 SAMSUNG (08010 726 7864) only from landline ([phone] from mobile and land line	www.samsung.com
SERBIA	0700 Samsung (0700 726 7864)	www.samsung.com
SLOVAKIA	0800 - SAMSUNG(0800-726 786)	www.samsung.com
SPAIN	902 - 1 - SAMSUNG (902 172 678)	www.samsung.com
SWEDEN	0771 726 7864 (SAMSUNG)	www.samsung.com
Switzerland	0848 - SAMSUNG(7267864, CHF 0.08/min)	www.samsung.com/chwww.samsung.com/ch_fr (French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com
EIRE	0818 717100	www.samsung.com
LITHUANIA	8-800-77777	www.samsung.com
LATvia	8000-7267	www.samsung.com
ESTONIA	800-7267	www.samsung.com

Élimination des batteries de ce produit

(Applicable aux pays de l'Union Européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Les bons gestes de mise au rebut de ce produit (déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant le tri sélectif)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets représentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.
