MANUALE UTENTE DA-E650 SAMSUNG

immagina le possibilità

Grazie per avere acquistato quello prodotto

Samsung.

Per ricevere un servizio più completo, registrar il

prodotto all'indirizzo

www.samsung.com/register

Sistema di diffusori docking audio doppio

Utilizzato la docking station doppia del systema, collegare, caricare e quindi riproduire il dispositivo Galaxy o Apple Samsung attraverso i diffusori integrati.

Supporto host USB

Utilizzando la funzione host USB dell'audio wireless con dock è possibile collegare e riproduire file musicali da dispositivi di memorizzazione USB esterni comelettori MP3, memorie flash USB ecc.

Funzione Bluetooth

É possible collegare un dispositivo Bluetooth all'audio wireless con dock per ascoltare musica dal dispositivo con audio stereo di alla qualità, tutto sono fili!

aptX®

aPtX assicura un audio stereo Bluetooth di alta qualità fornendo una qualità audio wireless come via cavo.

LICENZA

Made for

iPod

iPhone

iPad

iPad, iPhone, iPod, iPod nano, iPod shuffle e iPod touch sono marchi di Apple Inc., registrati negli Stati Uniti e in altri Paesi.

AVVERTENZE PER LA SICUREZZA

PER RIDURE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL PANNELLO POSTERIORE). ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER LA MANUTENZIONE RIVOLGERSI AL PERSONALE DI ASSISTENZA QUALIFICATO.

Questo simbolo indica la presenza di "tensione pericolosa" all'interno del prodotto, che comporta il rischio di scosse elettriche o lesions.

Questo symbolo indica istruzioni importanti che accompagnano il prodotto.

AVERTENZA: Per ridurre il rischio di incendio o di scosse elettriche, non esporre quello apparecchio alla pioggia o all'umidità.

ATTENZIONE: PER EVITARE SCOSSE ELETTRICHE, INSERIRE A FONO LO SPINOTTO PIU LARGO DELLA SPINA NELLA RELATIVA PRESA.

• Questa apparecchiatura delve essere sempre collegata a una presa di rete con collegamento a terra.
• Per scollegare l'apparecchio alla corrente è necessario estrre la spina alla presa; perché la presa dovrè essere facilemente accessibile.

ATTENZIONE

• Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come deiVASI, sull'apparecchio.
• Per spagnere completeness l'apparecchio, estrarre la spina di alimentazione alla presa di rete. Di seguenza, la spina di alimentazione deve essere facilitamente e prontamente accessibile in qualsiaso momento.

Verificare che le caratteristiche degli alimentatori CC presenti in casa corrispondano ai requisiti di alimentazione indicati sull'etichetta di identificazione posta sul retro del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (un mobile), verificando che vi sia spazio sufficiente per una corretta ventilazione (70 - 100 mm).

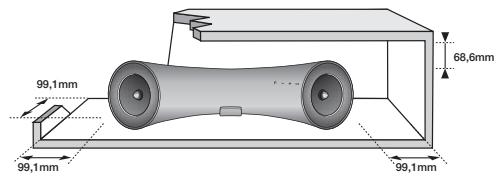

Assicurarsi che le aperture di ventilazione non siano ostruite. Non sistemare l'unità su amplificatori o altri dispositivi che potrebbero riscaldarsi. L'unità è progettata per un uso continu. Per spegnere completeness l'unità, scollegare il connettore CA alla presa di rete. Scollegare l'unità alla presa se si intende lasciarla inutilizzata per un periodo prolongato.

Durante i temporali, scollegare la spina di alimentazione della presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l'unità.

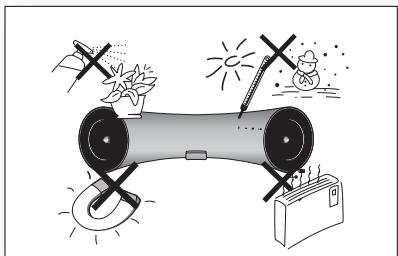

Tenere il prodotto lontano da fonti di umidità (ad es. vasi) e calore eccessivo (ad es. fuco) o da apparecchi che generano un forte Campo magnetico o elettrico. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione nella presa di corrente. Il prodotto non è destinato all'uso industriale. Il prodotto è destinato esclusivamente all'uso personale.

Se il prodotto viene conservato a basso temperature, potrebbe formarsi condensa. Se si trasporta l'unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

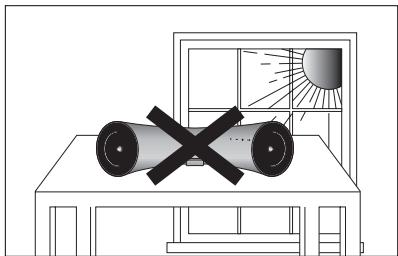

Non esporre l'unità alla luce diretta del sole o ad altre fonti di calorie.
Questo potrebbe provocare il surriscaldamento e il malfunzionamento dell'unità.

Le batterie utilizzate con il prodotto contengono sostanze chimiche nocive all'ambiente.

Non smaltirle insieme ai comuni rifiuti domestici.

CARATTERISTICHE

INFORMAZIONI SULLA SICUREZZA

PER COMINIARE

DESCRIZIONI

TELECOMANDO

ACCENSIONE REGOLAZIONELD VOLUME

CONNECTIONI

RIPRODUZIONE

FUNZIONI

RISOLUZIONE DEI PROBLEMI

APPENDICE

2 Caratteristiche
2 Licenza

3 Avverenze per la sicurezza
4 Precauzioni

6 Prima di leggere il manuale utente
6 Accessori forniti

7 Pannello anteriore/posteriore

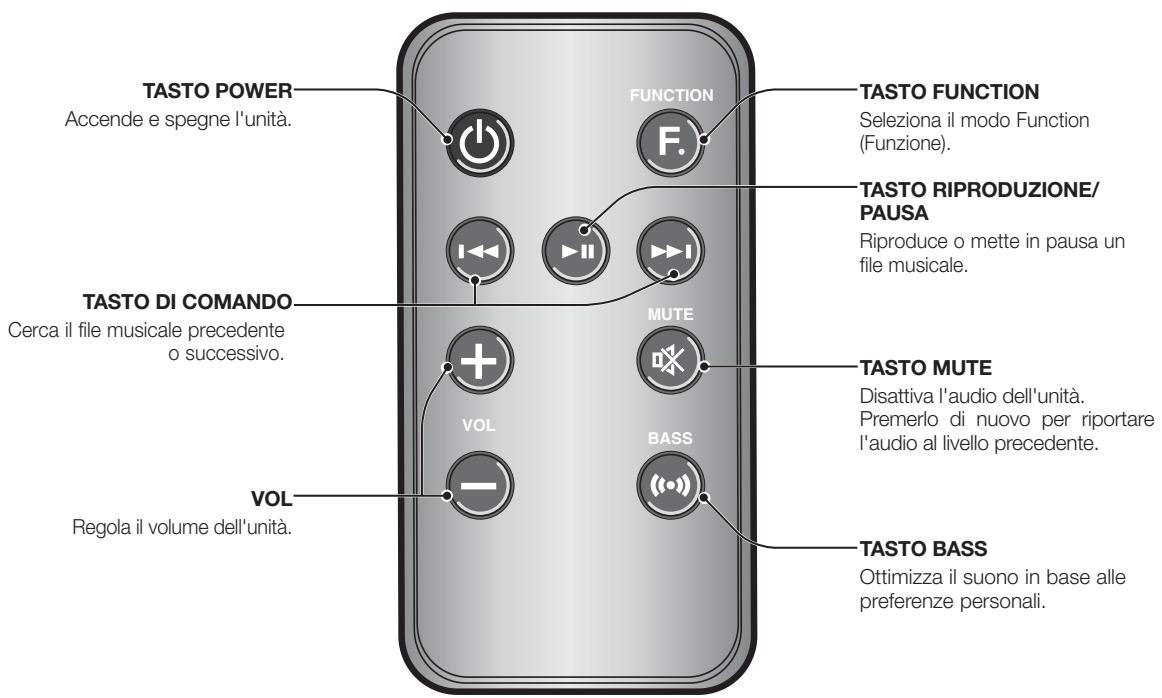

9 Desrzione del telecomando

10 Attivazione/disattivazione dell'alimentazione
10 Regolazione del volume

11 Installazione del nucleo toroidale in ferrite sul cavo di alimentazione
12 Utilizzo dei rivestimenti in gomma
13 Collegamento di un dispositivo al dual dock
14 Collegamento di un dispositivo audio atraverso l'ingresso AUX
16 Collegamento ai dispositivi Bluetooth
18 Uso del modo TV (Sound Share)
18 Utilizzo del modo dock con dispositivi Galaxy Samsung e Apple
20 Riproduzione del modo Bluetooth
21 Uso del modo USB
22 Funzioni di base
23 Funzioni avanzate
24 Aggiornamento software (solo modo USB)
25 Risoluzione dei problemi
26 Specifiche

PRIMA DI LEGGERE IL MANUALE UTENTE

Prima di leggere il manuale utente, tenere presenti le seguentiindicazioni.

Iconeutilizzateinquesto manuale

Icona	Indicazione	Definizione
	Attenzione	Indica una situazione in cui una funzione non è attiva o in cui è possible che le impostazioni vengano cancellate.
	Nota	Indica suggerimenti oistruzioni nella pagina che aiutano a comprendere il funzionamento dell'unità.

Istruzioni di sicurezza e risoluzione dei problemi

1) Familiarizzarsi con le istruzioni relative alla sicurezza prima di utilizzato il prodotto. (Vedere a pagna 3)
2) Se si verifies un problema, consultare la sezione relativa alla risoluzione dei problemi.

(Vedere a pagina 25)

Copyright

©2012 Samsung Electronics Co., Ltd.

Tutti i diritti riservati; è vietata la riproduzione o la copia di una parte o dell'intero manuale utente sulla previa autorizzazione scritta di Samsung Electronics Co., Ltd.

ACCESSORI FORNITI

Controllare di seguito gli accessori forniti.

Telecomando / Batteria al litio (3 V)	Alimentatore CC	Cavo di alimentazione	Cavo audio
(Supporti in gomma: 2x) (Base in gomma)	(Grande) (Per 1 cavo di alimentazione)		user's guide
Supporti in gomma / base in gomma	Nucleo in ferrite	Panno	Manuale utente

L'aspetto degli accessori cui po sono variate leggermente delle illustrazioni riportate sopra.

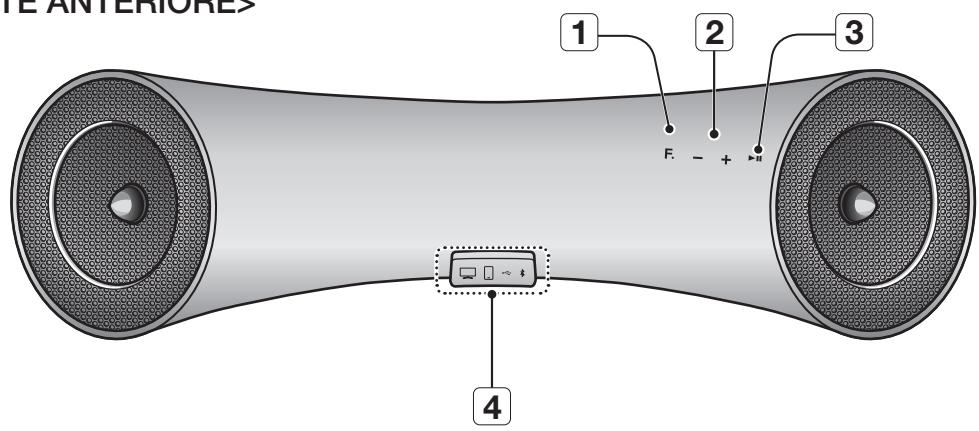

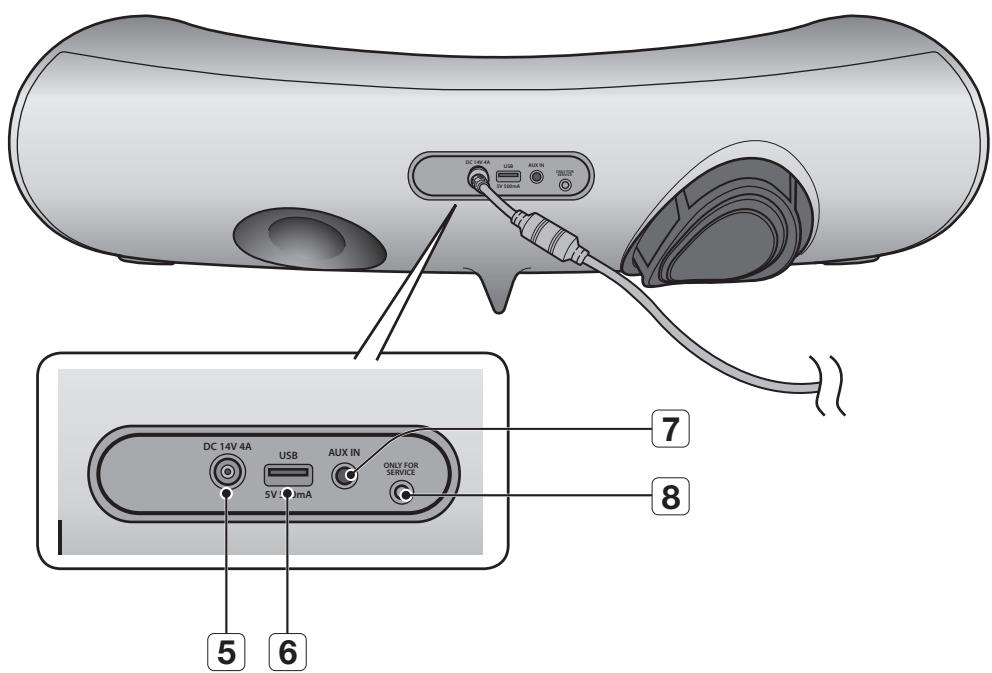

PANNELLO ANTERIORE/POSTERIORE

1	FUNCTION	Per commutare i modi nella sequenza seguite : → → ← → AUX (LED Off)
2	VOL -/+	Regola il volume.
3	RIPRODUZIONE / PAUSA	Riproduce o mette in pausa un file musicale.
4	DUAL DOCK	Fornisce un dock a 5 pin per dispositivi Galaxy Samsung o un dock a 30 pin per dispositivi Apple Samsung. Quando si cambia modo con il tasto Function, il modo selezionato viene visualizzato in rosso sul display funzione. Il LED smette di lampeggiare quando si accende l'unità.
5	CC 14 V	Collegare l'alimentatore CC dell'unità a quello connettre.

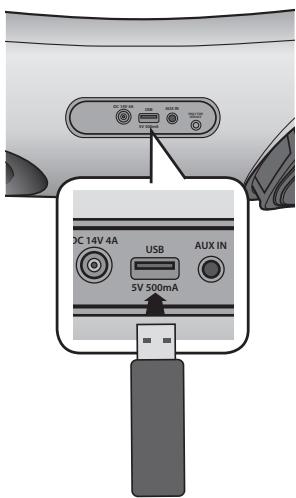

6	PORTA USB	Collegare un disposativo di memorizzazione USB esterno come unlettore MP3 per riproduire i file che si trovano sul disposativo.
7	AUX IN	Per il collegamento di un disposativo esterno all'uscita analogica.
8	ONLY FOR SERVICE	Questo connettre è riservato all'assistenza.

• Dopo l'accensione, l'unità impiega 4-5 secondi prima di produit un suono.
• Per aggiornare il software del prodottoattraverso il connettore host USB,utilizzare una memory stick USB.

• L'unità poussè essèrè colègata a dispositivi mobili con livelli di émissione audio elevata. Quando l'unità viènè colègata a dispositivi esterni con livelli di émissione elevata, è consigliabile ridurre l'émissione audio per proteggere l'amplificatore e i diffusori.
• Tenere la spina quando si scollega il cavo di alimentazione alla presa di rete. Non tirare il cavo.

Installazione della batteria nel telecomando

1. Apririle coperchio del telecommando inflando un'unghia tra il coperchio e il corpo del telecommando. Quindi sollevare il coperchio e staccarlo completeness.

2. Installare una batteria al litio da 3 V. Inserire la batteria nell'apposto vano con il polo + rivolto verso l'alto.

3. Montare il coperchio sul telecomando. Inserire innanzitutto il lato in alto e abbassare il coperchio verificando che sua filo con il corpo del telecomando, quando premere il coperchio sul corpo del telecomando spingendo i bordi verso il basso.

• Fare attenzione che l'unghia non rimanga impigliata nel vano quando si solleva il coperchio. L'unghia può danneggiarsi.

Portata del telecomando

Il telecomando ha una portata di 7 metri in linea retta dall'unità. Il telecomando funzioneanche con un angolo orizzontale fino a 30^ rispetto al sensore.

accensione e regolazione del volume

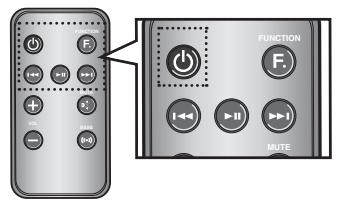

ATTIVAZIONE/DISATTIVAZIONE DELL'ALIMENTAZIONE

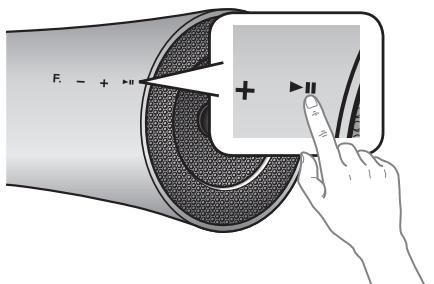

1. Per accendere l'unità, toccare un tasting qualsiasi del pannello anteriore quando I'unità é in modo standby.

oppure

Premere il tasto POWER del telecomando.

1. Per spagnere l'unità, toccare il tasto del pannello anteriore per più di 3 secondi.

oppure

Premere nuovamente il tasto POWER del telecomando.

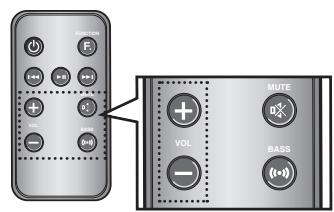

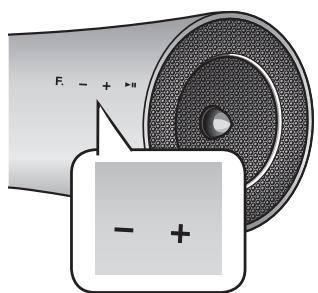

REGOLAZIONE DEL VOLUME

Utilizzare i tasti + e - per regolare il volume. Il LED funzione si accende da sinistra verso destra se si alza il volume e da destra verso sinistra se lo si abbassa. Il LED si spegne se si alza il volume dopo averlo impostato sul massimo o se lo si abbassa dopo averlo impostato sul minimo.

Toccare il tasto +/- sul lato destro del pannello anteriore.

oppure

Premere il tasto VOL + / - del telecomando.

• Quando si preme il tasting VOL + / - , il volume aumento o diminuisce.
• Éanche possiblereutilizzarei comandi del volume dei dispositivi collegatiutilizzando il dual dock o il Bluetooth per regolare il volume. Tenere presente che I'uso dei comandi di regolazione volume nei dispositivi collegati mediante Bluetooth poo essere limitato.

INSTALLAZIONE DEL NUCLEO TOROIDALE IN FERRITE SUL CAVO DI ALIMENTAZIONE

Sollevare i fermi per sbloccare il nucleo ed aprirlo.

Richiudere i fermi.

Eseguire tre avolgimenti del cavo di alimentazione attorno al nucleo.

(Iniziare ad avvolgere i cavi a 5-10 cm di distanza dai connettori)

Attaccare i rivestimenti in gomma per evitare il contatto diretto con l'unità quando si usa il dispositivo Galaxy Samsung o Apple.

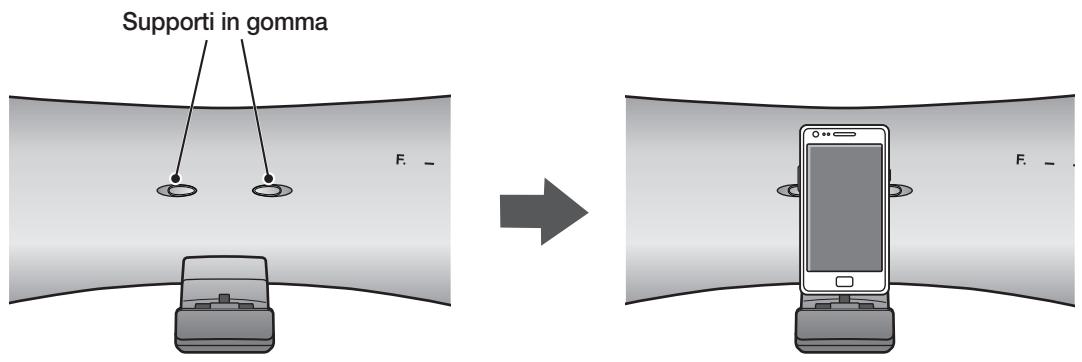

SUPPORTI IN GOMMA

1. Applicare i supporti in gomma nel punto adatto tenendo conte delle dimensioni del dispositivo da utilizzato.
2. Dopo aver applicato i supporti in gomma, sistemare il dispositivo sul dual dock.

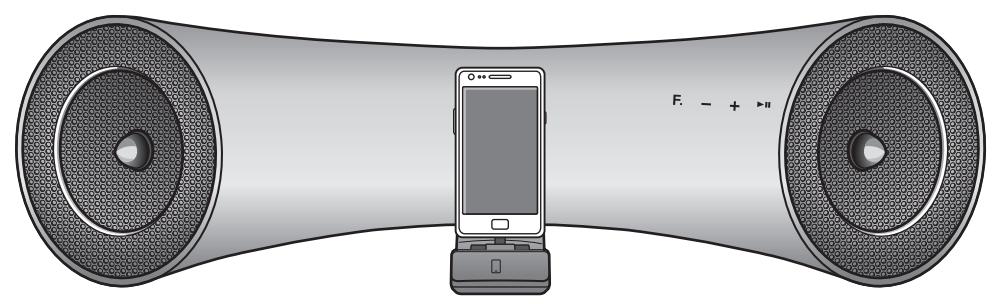

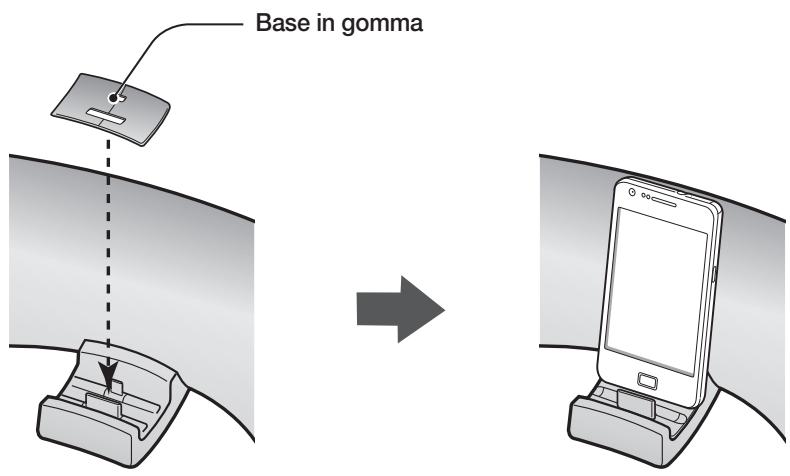

BASE IN GOMMA

1. Applicare la base in gomma sul dual dock.
2. Dopo aver applicativo la base in gomma sul dual dock, sistemare il dispositivo sul dual dock.

Rimuovere la base in gomma applicata al prodotto se il dispositivo è provistio di custodia di protezione.
Se si applica la copertura del distanziale al dispositivo, il prodotto può essere utilizzato soltanto se lo spessore della custodia di protezione del dispositivo è inferiore a 1,5 mm. Il prodotto non può essere utilizzato se lo spessore della custodia di protezione è maggiore di 1,5 mm o se ha una forma arrotondata.

Come collegare un dispositivo al dual dock.

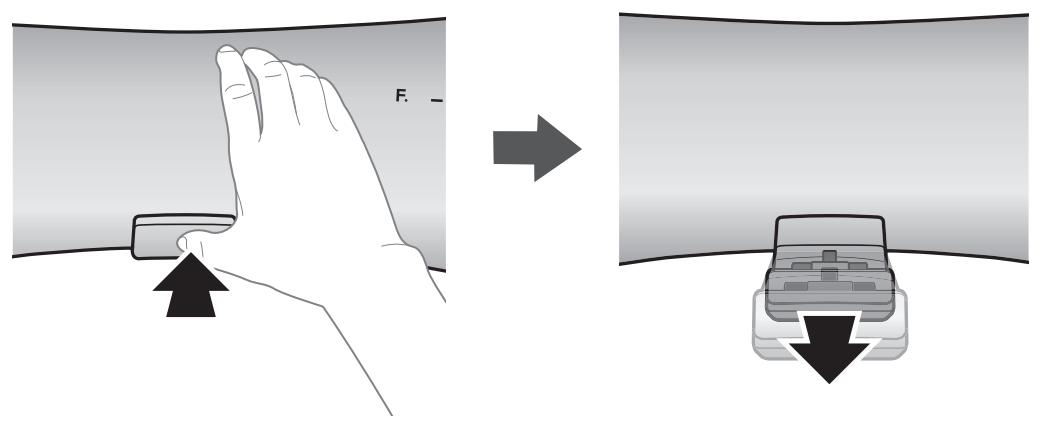

1. Il DUAL DOCK si trovava sulla parte anteriore del prodotto. Premerlo delicatamente per aprirro.

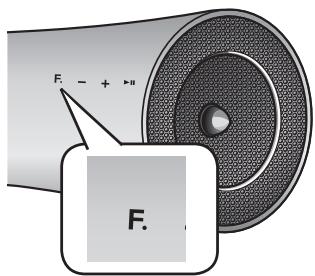

2. Toccare ripeturamente il tasto F. sul pannello anteriore dell'audio wireless con dock finché sul display apparé l'icona .
3. Ogni volta che si preme il tasting, la selezione cambia con la sequenza indicatora di seguito :
   □→□→←→B=AUX(LED Off)
4. Il modo selezionato viene visualizzato in rosso nel display funzione.

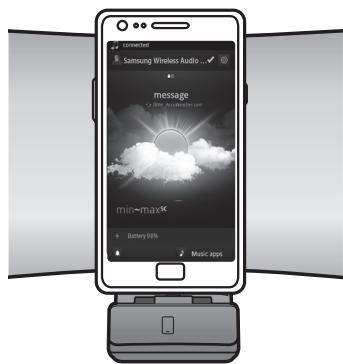

5. Se si dispone di un dispositivo Galaxy Samsung, collegarlo al connettore a 5 pin (più piccolo) per connetterlo al dual dock. Se si dispone di un dispositivo Apple, collegare il dispositivo al connettore (più grande) a 30 pin del dual dock.

• Accendere il dispositivo Galaxy Samsung prima di collegarlo al dual dock.
  L'unità non supporta il docking simultaneo del dispositivo Galaxy Samsung e del dispositivo Apple.
• Collegare il dispositivo Galaxy Samsung e il dispositivo Apple al docking audio prima di avviare il modulo dock. (Vedere a pagina 18)

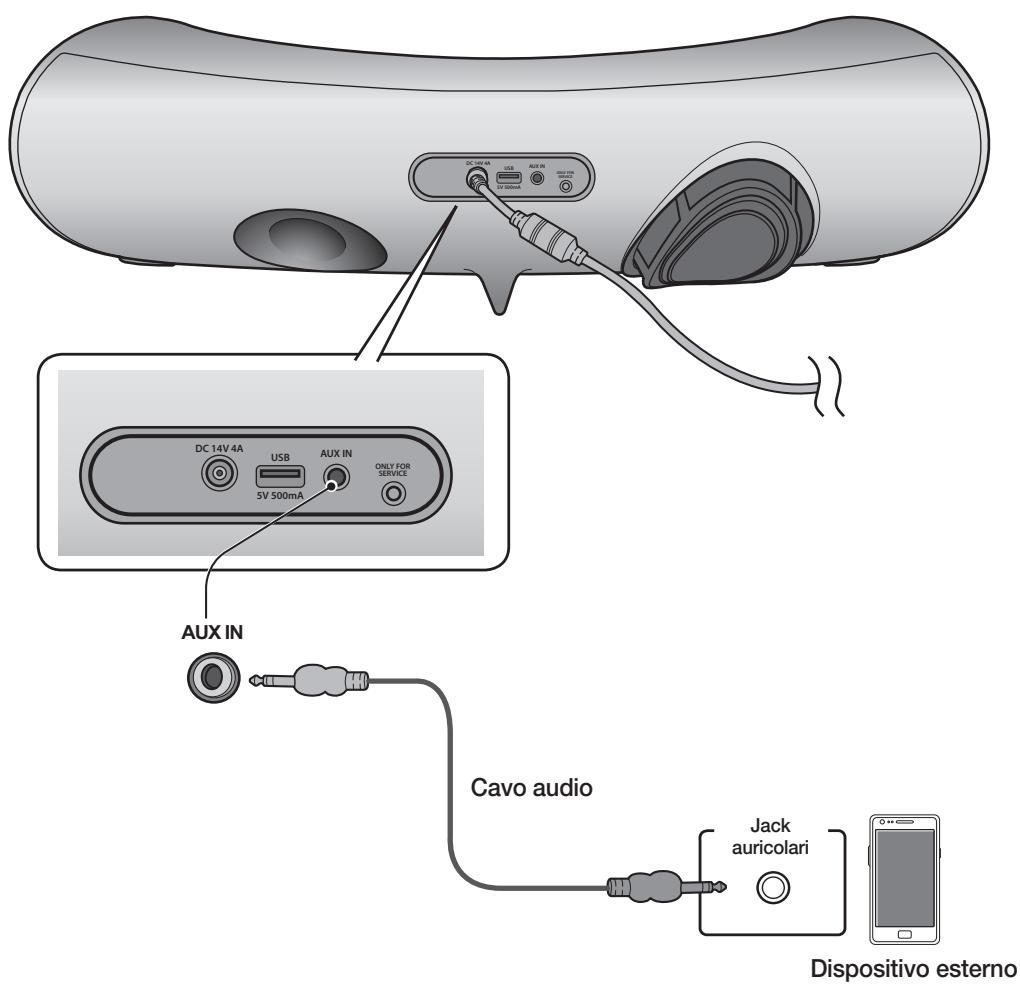

COLLEGAMENTO DI UN DISPOSITIVO AUDIO ATTRAVERSO L'INGRESSO AUX

Questa sezione spiega come collegare l'unità a un dispositorio audio.

L'unità è provista di un connettore analogico audio per collegare un dispositivo audio.

AUX IN

1. Collegare il jack auricolari del dispositivo esterno o del dispositivo audio al connettore AUX IN (audio) sul retro dell'unità.

2. Toccare ripetutamente il tasto F. finché i LED funzione si spengono.

3. Il modo AUX è Attivo se non vi sono LED funzione accesi.

• Prima di spostare o installare il prodotto, spegnere l'apparecchio e staccare il cavo di alimentazione.

BLUETOOTH

É possibile collegare l'audio wireless con dock ai dispositiivi Bluetooth e ascoltare musica con elevata qualita del suono stereo, tutto sono. fill!

Che cos'è il Bluetooth?

La Tecnologia Bluetooth consente di collegare fácilmente tra di loro i dispositivi compatibili Bluetooth atraverso una connessione wireless a breve distance.

• Un dispositivo Bluetooth cui doar luogo a disturbi o malfunzionamenti, a seconda delle condizioni di utilizzato, quando:
• Una parte del corpo è a fatto con il systemà di ricezione/di trasmissione del dispositivo Bluetooth o dell'audio wireless con dock.
• É soggetti a variazioni elettriche dovute a interferenze derivanti da riflessioni dei segnali su pareti, spigoli o tramezzature d'uffizio.
• è esesto a interferenze elettriche derivanti da dispositivi della stessa banda di frequenza, incluse apparecchiature mediche, fornì a microonde e LAN wireless.
• Tenere vicini l'audio wireless con dock e il disposativo Bluetooth durante la connessione.
• Maggiore è la distanza tra l'audio wireless con dock e il disposativo Bluetooth, peggiore è la qualità. Se la distanza supera il raggio d'azione del Bluetooth, la connessione si interrompe.
• Nelle zone in cui la ricezione è debole, la connessione Bluetooth potrebbe non funzionare correttamente.
• La connessione Bluetooth funziona soltanto se il dispositivo Bluetooth è vicino all'unità.
  La connessione si interrompe automaticamente se il dispositivo Bluetooth viene allontanato. La qualità del suono si riduce in presenza di ostacoli quali pareti o porte,anche entro la distanza adeguata.
• Questo dispositivo wireless può provocare interferenze elettriche durante il funzionamento.

• Per collegare il dispositivo Bluetooth all'audio wireless con dock può essere richiesto di inserire un codice PIN (password). Se viene visualizzata la finestra di inserimento del codice PIN, inserire < 0000>.
  L'audio wireless con dock supporta i dati SBC (44,1 kHz, 48 kHz).
  La funzione AVRCP non è supportata.
• Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione A2DP (AV).
• Non è possible effettuire il collegamento a un dispositivo Bluetooth che supporti sostanto la funzione HF (vivavoce).
• É possible collegare solo un dispositivo Bluetooth per volta.
• Dopo aver disattivato l'audio wireless con dock e interrotto la connessione, questa non viene ripristinata automaticamente. Per ristabile la connessione, accoppiare nuovamente i dispositivi.

• L'audio wireless con dock potrebbe non effettuare la ricerca o collegarsi in modo corretto nei seguenti casi:

• In presenza di un fortecampo elettrico intorno all'audio wireless con dock.

• Se vi sono più dispositivi Bluetooth collegati contemporaneamente all' audio wireless condock.
• Se il disposativo Bluetooth è spento, non è in posizione o non funziona correttamente
• Tenere presente che tutti i dispositivi come fornì a microonde, adattatori LAN wireless, lui a fluorescenza e fornelli a gas utilizzato la stessa gamma di frequenza del dispositivo Bluetooth e possono causare interferenze elettriche.

Questa sezione spiega come collegare l'audio wireless con dock a teilevisori compatibili Bluetooth e ad altri dispositivi Bluetooth.

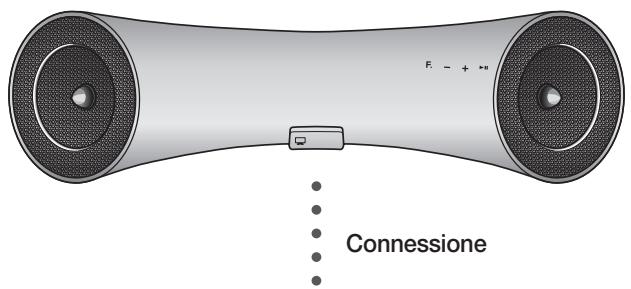

Per collegare l'audio wireless con dock a un tevisore Samsung 2012 compatibile Bluetooth (Sound Share)

Per ottenere il suono del tevisore sull'audio wireless con dock attraverso la connessione Bluetooth, è necessario collegare innanzitutto il systema ad un tevisore compatibile Bluetooth. Una volta stabilita la connessione, le relative informazioni vengono registrate e conservate e in seguito non vengono più visualizzati messaggi sulla connessione Bluetooth.

1. Accendere il teilevisore Samsung e l'audio wireless con dock.

2. Regolare il dispositivo su "On" nel menu "SoundShare Settings (Impostazioni SoundShare)" del teilevisore Samsung. (Per le istruzioni vedere il manuale utente del teilevisore)

3. Quando si cambia il modo dell'audio wireless con dock su , viene visualizzato un messaggio che richiede di procedere con la connessione Bluetooth. Selezionando sulla schermata del teilevisore, la connessione all'audio wireless con dock viene completata.

4. La connessione Bluetooth dell'audio wireless con dock è completata.

Per collegare l'audio wireless con dock ad un tevisore diverso da quello collegato, annullare la connessione estente nell'audio wireless con dock. Per annullare la connessione, procedere come segue.

Il LED lampeggia una volta che se si preme per 5 secondi il tasto di riproduzione/pausa del telecomando in. L'unità si collega automaticamente ad un tevisore dopo aver annullato la connessione esistente e il tevisore è primo per ricollegarsi.

• Se non si riesce a collegare il teilevisore, riprovare a stabilire la connessione dopo aver premuto per 5 secondi il tasto di riproduzione/pausa del telecomando in modo Bluetooth.
• Per poter attivare la funzione di connessione del teileisore (Sound Share), il software del teileisore deve essere aggiornato all'ultima versione.
• Leggere le istruzioni di aggiornamento e verificare i modelli utilizzabili nella pagina di supporto sul site Web (Samsung.com) o contattare l'assistenza tecnica.

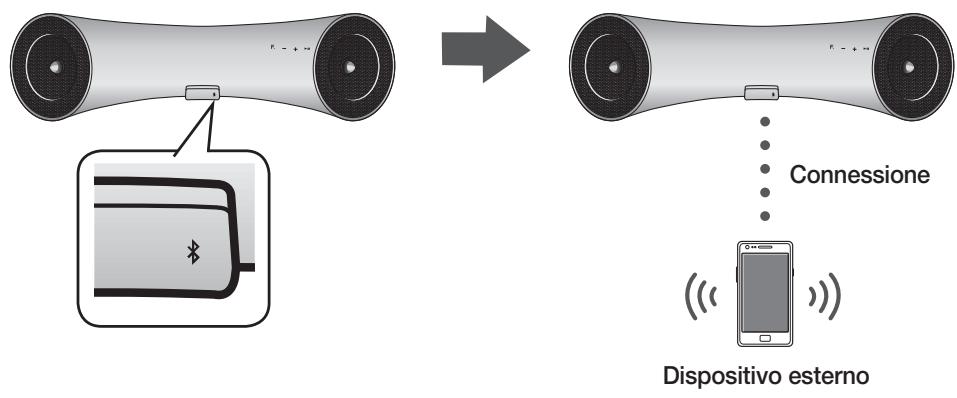

Per collegare ilsystema audio wireless con dock a un dispositivo Bluetooth

Prima di cominciare, verificare che il dispositivo Bluetooth supporti la funzione auricolari stereo compatibili Bluetooth.

1. Toccare ripetutamente il tasto F. sul pannello anteriore dell'audio wireless con dock finché sul display apparé l'icona
2. Ogni volta che si preme il tasto, la selezione cambia con la sequenzaindicata di seguito :
   □→□→←→AUX(LEDOff)
3. Il modo selezionato viene visualizzato in grosso nel display funzione.
4. Selezionare il menu del dispositivo Bluetooth.

(Vedere il manuale utente del dispositivo Bluetooth per le istruzioni).

1. Scorrere o cercare tutti i dispositivi o gli auricolari.
2. Viene visualizzato un elenco di dispositivi.
3. SeLECTIONARE ["Samsung]W_Audio XXXXX" nell'elenco.
4. Se il dispositorio Bluetooth non riesce a stabilire la connessione con l'audio wireless con dock, eliminare la vente " [Samsung] W_Audio XXXXX" rilevata dal dispositorio Bluetooth e ripetere la ricerca dell'audio wireless con dock, quando ripetere i passi 2, 3 e 4.

USO DEL MODO TV (Sound Share)

Toccare il tasto F. per selezionare il modo , quindi collegare il tevisore all'audio wireless con dock. (Vedere a pagina 16)

• L'unità riprouce l'audio dal televisore quando è collegata al televisore.
• Se si cambia la sorgente di ingresso Bluetooth dell'audio wireless con dock o la si disattiva, l'audio torna a essere emesso dal tevisore.

Il volume più essere regolato soltanto con ilsystema audio wireless con dock.

UTILIZZO DEL MODO DOCK CON DISPOSITIVI GALAXY SAMSUNG E APPLE

Toccare il tasto F. per selezionare il modo , quindi collegare il dispositivo Galaxy Samsung o Apple al dual dock. (Vedere a pagina 13)

Perutilizzare il dispositivo serie Galaxy Samsung con il dual dock, scaricare e installare l'applicazione del modo dock del mercato Android sul disposito. Per eseguire il download, seguire i passi di seguito riportati:

1. Toccare l'icona Play Store (mercato Android) sulla schermata principale del dispositivo Galaxy Samsung.
2. Toccare l'icona di ricerca sulla schermata per accedere alla barra di ricerca.
3. Nella barra di ricerca, digitare [Samsung Wireless Audio with Dock], quando effettuare la ricerca.
4. Nell'elenco dei risultati di ricerca, cercare e toccare [Samsung Wireless Audio with Dock] per avviare il download.
5. Toccare [Install (Installa)].

Per riproduire la musica, seguire i passi riportati di seguito:

1-1. Se si avvia l'applicazione quando l'audio wireless con dock è l'unico disposativo per la connessione Bluetooth, selezionando PLAY (RIPRODUZIONE) nel disposativo si stabilisce automaticamente la connessione Bluetooth verso l'audio wireless con dock e l'unità inizia a riproduire musica.

1-2. In presenza di più dispositi per la connessione Bluetooth incluso l'audio wireless con dock,

1) Quando si avvia l'app,iene visualizzato l'elenco dei dispositivi che si possono collegare all'audio wireless con dock.
2) La musica viene riprodotta après aver collegato l'audio wireless con dock selezionandolo dall'elenco dei dispositivi.

• Se esiste un dispositivo Bluetooth precedenteamento collegato all'audio wireless con dock, quello non viene visualizzato nell'élenco e può essere collegato automaticamente.

• Se si sostituisce l'audio wireless con dock collegato al dispositivo mobile, eliminare le impostazioni rimanenti salvate sul dispositivo prima di effettuare la connessione con quello nuovo.

[Clear data (Cancella dati)].

• Dop o avviato l'applicazione, la si pu o esguire anche durante il caricamento del dispositivo mobile con un comune caricabatteria.
• Se si collega un altro dispositivo all'audio wireless con dock après aver collegato il disposativo Galaxy Samsung in modo dock, cui èsere necessario disattivare il modo Bluetooth del disposativo Galaxy Samsung.
• In caso di problemi di connessione del dispositivo Galaxy Samsung al dual dock, disattivare il modo Bluetooth di tutti gli altri dispositivi.

1. Selezionare il modo come descripto prima, quindi collegare il dispositivo Apple al dual dock come descripto in "Collegamento di un dispositivo al dual dock" (pagina 13). Si sente un suono.
2. Selezionare il menu <Music> (Musica) nella schermata principale del dispositivo Apple.

3. Selezionare e riproduire la musica desiderata.

4. La musica viene riprodottaattraverso i diffusori dell'audio wireless con dock.

• Durante la riproduzione di un video con il dispositivo, le funzioni di riproduzione/pausa/avanti/indietro potrebbero non essere disponibili. Utilizzato il tasto sul dispositivo sorgente per attivarlo.

Elenco della compatibilità (Dispositivo Apple)

Modelli di iPod/iPhone/iPad compatibili con il modo dock

Aggiornare il software dell'iPod/iPhone/iPad all'ultima versione prima diutilizarlo con l'unità.

• iPod touch (4a generazione)
• iPod touch (3a generazione)
• iPod nano (6a generazione)
• iPod nano (5a generazione)
• iPhone 4S
• iPhone 4
• iPhone 3GS
• iPad 2
• iPad
• A seconda della versione del software dell'iPod, il disposito vuon non essere disponibile o funzionare in modo anomalo.
  ※ Se si collega un dispositivo Apple non compatibile, il LED funzione dell'iPod lampeggia.

RIPRODUZIONE DEL MODE BLUETOOTH

Toccare il tasto F. per selezionare il modo 念 , quindi collegare il dispositivo Bluetooth all'audio wireless con dock. (Vedere a pagina 17)

Per collegare il dispositivo Bluetooth quando l'audio wireless con dock è in modo Bluetooth, cercare l'audio wireless con dock sull'elenco Bluetooth del dispositivo. Selezionale l'audio wireless con dock, quando effettuare la connessione. Dopo aver collegato l'audio wireless con dock, selezionare e riproduire la musica desiderata.

La musica viene riprodottaattraverso i diffusori dell'audio wireless con dock.

• Per cancellare il disposativo collegatoattraverso il modo Bluetooth con un'alto dispositivo, scollegare il dispositivo attuale e tentare di collegarsi all'alto dispositivo dautilizzare.
• Durante la communicatesione Bluetooth, le operazioni di riproduzione/pausa/avanti/indietro potrebbero non essere disponibili a seconda del dispositivo mobile utilizzato e dell'applicazione.
• Il funzionamento del dispositivo Bluetooth collegato all'audio wireless con dock più procedere a scatti se avviene durante la riproduzione dell'audio wireless con dock dall'ingresso AUX.

Per scollegare il dispositivo Bluetooth dall'audio wireless con dock

É possible annullare il collegamento Bluetooth dall'audio wireless con dock. Per istruzioni, vedere il manuale utente del dispositivo Bluetooth.

• L'audio wireless con dock viene scollegato.

Per scollegare l'audio wireless con dock dal dispositivo Bluetooth

Toccare il tasting F. sul pannello superiore dell'audio wireless con dock per passare da ad un altri modo oppure premere il tasting Power del telecomando per disattivare l'audio wireless con dock.

• Il dispositorio attualmente connesso si scollega.

• La connessione Bluetooth funziona soltanto se l'unità è vicina. Se la distanza è eccessiva, la connessione viene automaticamente interrotta. La qualità del suono si riduce in presenza di ostacoli quali pareti o porte,anche entro la distanza adeguata.
• Se il dispositivo Bluetooth viene riportato alla distance adequata, si può ripristinare la connessione con il dispositivo Bluetooth.

USO DEL MODO USB

1. Collegare il dispositivo USB alla porta USB sul retro dell'unità.

2. Toccare ripeturamente il tasto F. sul pannello anteriore dell'audio wireless con dock finché sul display appeare l'icona

3. Ogni volta che si preme il tasto, la selezione cambia con la sequenzaindicata di seguito:

• Il modo selezionato viene visualizzato in grosso nel display funzione.

Prima di collegare un disposativo USB

Leggere l'élenco seguente per verificare la compatibilità.

• Il prodotto potrebbe non essere compatibile con alcuni tipi di supporti USB.

• I file system FAT16 e FAT32 sono supportati.

• Il file system NTFS non è supportato.

• Collegare un dispositivo USB direttamente alla porta USB del prodotto.
  In caso contrario può verificarsi un problema di compatibilità USB.

• Non collegare più dispositiivi di memorizzazione al prodottoattraverso unlettore multischede.Potrebbe non funzionare correttamente.
• I protocoli PTP per videocamere digitali non sono supportati.
• Non rimuovere il dispositorio USB nelle dette.
• I file musicali protetti da DRM (MP3, WMA) provenienti da un site Web commerciale non vengono riprodotti.
  Gli HDD esterni non sono supportati.
• Elenco della compatibilità

Formato	Musica
Nome file	MP3	WMA
Estensione file	.MP3	.WMA
Bit rate	80~320 kbps	56~128 kbps
Versione	-	V8
Frequenza di campionamento	44,1 kHz	44,1 kHz

× Non collegare il dispositosivo mobile contemporaneamente alla porta USB e alla docking station per ricaricarlo.

FUNZIONI DI BASE

Sezione del tipo di ingresso

É possible selezionare i seguenti ingressi :

一 业 AUX (LED Off).

Premere il tasto appropriato del telecomando per selezionare il modo

desiderato, oppure premere il tasto F. per selezionare uno dei seguenti modi:

A U X (LED Off).

Modo di inserimento	Visualizzazione
TELEVISORE BLUETOOTH
Modo dock
Modo USB
Modo BLUETOOTH
Ingresso AUX	LED Off

Riproduzione/pausa

Durante la riproduzione, premere il tasting II.

• Premere nuovamente il tasting II per arrestare temporaneamente la riproduzione del file.

Premere il tasting II per riproduire il file selezionato.

• Questa funzione potrebbe non operare in certi modi.

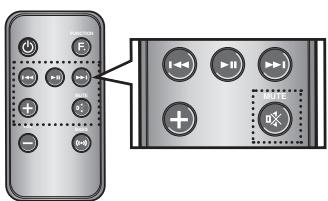

Riproduzione a salti avanti/indietro

Durante la riproduzione, premere il tasto I,

• Se sono presenti più file, premendo il tasting >> I viene selezionato il file successivo.
• Se sono presenti più file, premendo il tasting èviene selezionato il file precedente.

• Questa funzione potrebbe non operare in certi modi.

Disattivazione dell'audio

Questa funzione è utile se si deve rispondere al campanello o al Telefono.

1. Per disattivare l'audio dell'unità, premere il tasto MUTE (D) del telecomando.
2. Premere nuovamente il tasto MUTE ( ) del telecomando (oppure premere il tasto VOL +/-) per ripristinare l'audio.

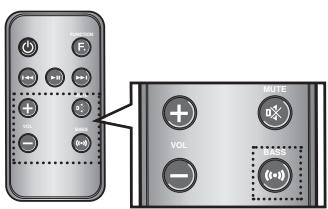

Utilizzato della funzione BASS

Ottimizza l'audio dei bassi in base alle preferenze personali.

Premere il tasto BASS del telecomando dell'unità.

• Ogni volta che si preme quello tasto, la selezione cambia con la sequenza indicatora di seguito:

ATTIVAZIONE DISATTIVAZIONE DEI BASSI

AGGIORNAMENTO SOFTWARE (SOLO MODO USB)

1. Andare sul site www.samsung.com.

2. Fare clic su SUPPORT (SUPPORTO) in alto a destra nella pagina.

3. Inserire il codice del modello del prodotto nel campo di ricerca, quindi fare clic su Find Product (Trova il tuo prodotto).

4. Fare cli culla scheda Download (Manuali e download) al centro della pagina,除去 l'interstazione del download.

5. Fare clic su Firmware al centro della pagina.

6. Fare clic sull'icona ZIP nella colonna File a destra nella pagina.

7. Fare cli c su OK nella finestra di popup che viene visualizzata per scaricare e salvare il file del firmware sul PC.

8. Decomprimere il file zip sul computer. Deve comparire una sola cartella con lo stesso nome del file zip.

9. Copiare la cartella su una chiave USB.

10. Toccare ripetutamente il tasto F. sul pannello anteriore dell'audio wireless con dock finché sul display appeare l'icona . Inserire la chiave USB nella porta USB sul pannello posteriore dell'unità.

11. Il LED lampeggia durante l'aggiornamento del software. Il prodotto si spegne automaticamente al termine dell'aggiornamento del firmware.

12. A seconda delle funzioni da aggiornare più richiedere tempi più lunghi. (Massimo 10 minuti)

13. Riaccendere il prodotto.

Non scollegare l'alimentazione o rimuovere la chiave USB quando l'aggiornamento è in corso. L'unità principale si spegne automaticamente al termine dell'aggiornamento del firmware.
- Al termine dell'aggiornamento del software, vengono ripristinate le impostazioni predefinite. Si consiglia di prenderenota delle impostazioni effettuate in modo da poterle reimpostare lavoramente dopo l'aggiornamento.
- Se non si riesce ad effettuare l'aggiornamento del firmware, si raccomanda di formattare la chiave USB in lavorato FAT16 e quando di riprovare.
- Ai fini dell'aggiornamento, non formattare la chiave USB in formato NTFS. Questo tipo di file system non è supportato.
A seconda del costrutto, I'USB potrebbe non essere supportata.
- Scollegare da Internet l'audio wireless con dock ed eventuali dispositivi esterni prima di aggiornare il software.
Non è possibile caricare altri dispositivi esterniattraversoquesta porta USB.

risoluzione dei problemi

Prima di rivolgersi al servizio di assistenza, eseguire i controlli indicati di seguito.

Problema	Verifica	Rimedio
L'unità non si accende.	Il cavo di alimentazione è collegato alla presa?	Collegare la spina alla presa.
Una funzione non si attiva quando viene premuto il tasting.	L'audio wireless con dock o il telecomando sono stati esposti a elettricità statica?	Scollegare e ricollegare la spina.
L'audio non viene riproduotto.	L'unità è collegata in modo corretto al dispositivo?La funzione di disattivazione dell'audio è arrivata?Il volume è regolato sul minimo?	Collegarla correttamente.Premere il tasting di disattivazione dell'audio per ripristinarlo.Regolare il volume.
Il telecomando non funziona.	Le batterie sono scariche?Vi è eccessiva distanza tra il telecomando e l'unità principale?	Sostituire le batterie.Avvicinare il telecomando all'unità principale.
Il Sound Share (connessione TV) non è riuscito.	Il tevisore è un modello supportato?Il firmware del tevisore è aggiornato?Si è verificato un erre di connessione?	Verificare che il tevisore sia un modello supportato.(Samsung.com)Aggiornare il tevisore all'ultimo firmware.Ripristinare l'unità.Premere per 5 secondi il tasting di riproduzione/pausa del telecomando.Contattare l'assistenza tecnica

SPECIFICHE

Nome del modello	DA-E650/ DA-E651
GENERALITÀ	Peso	3,2 kg
	Dimensioni (L x P x A)	630,8 x 192,3 x 162,9 mm
	Temperatura di esercizio	+5°C~+35°C
	Umidità di esercizio	Da 10% a 75%
AMPLIFICATORE	Potenza di uscita nominale	40W, 4OHM, THD = 10%, 1kHz
	Sensibilità di ingresso/ impedenza	800mV/56Kohm
	Rapporto S/N (ingresso analogico)	65 dB
	Separazione (1kHz)	65 dB
RISPOSTA IN FREQUENZA	Ingresso analogico	20 Hz~20kHz (±3 dB)
	Ingresso digitale/48 kHz PCM	20 Hz~20kHz (±3 dB)
POTENZA NOMINALE DEL DOCK	iPad	5 V 2,0 A
	iPod	5 V 1,0 A
	Galaxy	5 V 1,0 A
USB	Tipo A	USB 1.1
	Uscita CC	500mA

• I valori di rapporto S/N, distorsione, separazione e sensibilità utile si basano sulla misurazione secondo gli standard AES (Audio Engineering Society).
• Specifica nominale
• Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche sera preavviso.
• Peso e dimensioni sono approximativi.
• Per l'alimentazione e il consumo di energia, videere l'etichetta applicata al prodotto.

C E

Samsung Electronics dichiara che il [Audio wireless con dock] è conforme ai requisiti essenziali e ad altre disposizioni rilevanti della direttiva 1999/5/CE.

La dichiarazione di conformità ufficiale è reperibile sul site http://www.samsung.com, selezionando Support (Supporto) > Search Product Support (Richiesta di assistenza sul prodotto) e inserendo il nome del modello.

Questo apparecchio può essere utilizzato in tutti i Paesi dell'UE.

Per inviare richieste e domande sulle sorgenti aperte, contattare Samsung tramite e-mail. ([e-mail]).

• Il prodotto utilizza alcuni programmi software distribuiti da Independent JPEG Group.

FLAC decoder, Copyright (C) 2001,2002,2003,2004,2005,2006,2007 Josh Coalson

Contatti SAMSUNG nel mondo

Per domande o commenti sui prodotti Samsung, contattare il Centro assistenza clienti SAMSUNG.

Area	Centro di contatto	Sito Web
ALBANIA	42 27 5755	www.samsung.com
AUSTRIA	0810 - SAMSUNG (7267864, € 0.07/min)	www.samsung.com
BELGIUM	02-201-24-18	www.samsung.com/be (Dutch) www.samsung.com/be_fr (French)
BOSNIA	05 133 1999	www.samsung.com
BULGARIA	07001 33 11	www.samsung.com
CROATIA	062 SAMSUNG (062 726 7864)	www.samsung.com
CZECH	800 - SAMSUNG (800-726786)	www.samsung.com
DENMARK	70 70 19 70	www.samsung.com
FINLAND	030 - 6227 515	www.samsung.com
FRANCE	01 48 63 00 00	www.samsung.com
GERMANY	01805 - SAMSUNG(726-7864 € 0,14/Min)	www.samsung.com
CYPRUS	8009 4000 only from landline	www.samsung.com
GREECE	80111-SAMSUNG (80111 726 7864) only from land line ([phone] from mobile and land line	www.samsung.com
HUNGARY	06-80-SAMSUNG(726-7864)	www.samsung.com
ITALIA	800-SAMSUNG(726-7864)	www.samsung.com
KOSOVO	[phone]	www.samsung.com
LUXEMBURG	261 03 710	www.samsung.com
MACEDONIA	023 207 777	www.samsung.com
MONTENEGRO	020 405 888	www.samsung.com

Area	Centro di contatto	Sito Web
NETHERLANDS	0900-SAMSUNG (0900-7267864) (€ 0,10/Min)	www.samsung.com
NORWAY	815-56 480	www.samsung.com
POLAND	0 801-1-SAMSUNG(172-678)[phone]	www.samsung.com
PORTUGAL	808 20-SAMSUNG (808 20 7267)	www.samsung.com
ROMANIA	08010 SAMSUNG (08010 726 7864) only from landline ([phone] from mobile and land line	www.samsung.com
SERBIA	0700 Samsung (0700 726 7864)	www.samsung.com
SLOVAKIA	0800 - SAMSUNG(0800-726 786)	www.samsung.com
SPAIN	902 - 1 - SAMSUNG (902 172 678)	www.samsung.com
SWEDEN	0771 726 7864 (SAMSUNG)	www.samsung.com
Switzerland	0848 - SAMSUNG(7267864, CHF 0.08/min)	www.samsung.com/chwww.samsung.com/ch_fr (French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com
EIRE	0818 717100	www.samsung.com
LITHUANIA	8-800-77777	www.samsung.com
LATvia	8000-7267	www.samsung.com
ESTONIA	800-7267	www.samsung.com

Corretto smaltimento delle batterie del prodotto

(Applicabile nei paesi dell'Unione Europea e in altri paesi europei con sistemi di conferimento differenziato delle batterie.)

Il marchio riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di quello prodotto non devono essere smaltite con altri rifiuti domestici al terminel del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva UE 2006/66. Se le batterie non vengono smaltite correttamente, queste sostanze sono possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e riciclare utilizzato il systemà di conferimento Gratis o previsto nella propria area di residenza.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicable nell'Unione Europea e in altri paesi europei con sistemas di raccolta differenza)

Il marchio riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffa e cavo USB) non devono essere smaltiti con altri rifuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifuti, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifuti e di riciclari in maniera responsable per favorire il riutilizzo sostabile delle risorse materiali.

Gli utenti domestici sono invitat i contattare il rivenditore pressi il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziate e al riciclaggio per lo什麽 tipo di materiali.

Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Code No. AH68-02474G (00)
