MODE D'EMPLOI BITH 60 X 756C VALBERG
Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.
*sur présentation du ticket de caisse.
Merci d'avoir besoin de ce produit VALBERG.
Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque VALBERG vous assurent une utilisation simple, une performance fiable et une qualité irréprochable.
Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.
Bienvenue chez ELECTRO DEPOT.
Visitez notre site Internet: www.electrodepot.fr
Electro DEPOT
| A | Consignes de sécurité | 4 | Consignes de sécurité |
| B | Installation | 7 | Préparats avant l'installation |
| 8 | Installation (extraction vers l'extérieur) |
| 10 | Contrôle et utilisation |
| C | Contrôle et utilisation | 10 | Entretien |
| D | Nettoyage et entretien | 11 | Dépannage |
| 12 | Caracteristique |
| E | Informations complémentaires | 13 | Protection de l'environnement |
Consignes de sécurité
- Cette notice d'utilisation est concise pour votre sécurité. Lisez-la attentivement et intégralement avant l'installation et conservez-la pour consultation ultérieure.
- Tout travail d'installation doit être effectué par un électricien qualifié ou une personne compétente.
- Cet appareil doit être installé correctement par une personne ayant les qualifications requises en respectant strictement les instructions du fabricant.
- Les parties accessibles peuvent être très chaudes pendant l'utilisation.
- Les jeunes enfants doivent être tenus à distance. Ne touchez pas l'ordinateur.
- Ne faites pas de flambée sous la hotte aspirante.
- Le fabricant recommande fortement que cet appareil soit maintenu hors de portée des bébés et des jeunes enfants.
- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des
capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillés ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants sans surveillance.
Veillez à ce que l'appareil et son cable d'alimentation restent hors de portée des enfants de moins de 8 ans. - Un dispositif de déconnexion doit être incorporé dans le câblage fixe conformément aux réglementations de câblage applicables. Le câblage fixe doit comporter un interrupteur de déconnexion agissant sur toutes les bornes et dont les contacts à chaque borne sont séparés de 3 mm au minimum. - Inspectez régulièrement la fiche et le cable d'alimentation pour vérifier qu'ils ne sont pas endommagés.
Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
- Ne laissez pas les câbles électriques toucher les parties chaudes de l'appareil. Veillez à ce que le cable d'alimentation ne soit pas coincé sous ou dans l'appareil et veillez à ne pas l'abimer.
- N'installez pas l'appareil en extérieur, dans un endroit humide ou dans un endroit où il peut y avoir des fuites d'eau, par exemple sous ou près d'un évier. En cas de fuite d'eau, laissez l'appareil sécher naturellement.
- N'utilisez pas de spray inflammable près de l'appareil.
- Jetez les éléments d'emballage de manière appropriée.
- N'utilisez pas de spray inflammable près de l'appareil.
- Nous recommandons également de faire très attention pendant l'utilisation et le nettoyage. Lisez attentivement les chapitres
concernant le nettoyage et l'entretien de cet appareil.
- Il ne faut pas utiliser de nettoyeur vapeur. L'appareil n'est pas conçu pour fonctionner avec un minuteur externe ou un système de contrôle à distance séparé.
- Cet appareil est conçu exclusivement pour un usage domestique.
- Avertissement : Consultez les réglementations locales concernant les bouches de sortie des fumées. Ne raccordez pas la hotte à une gaine d'air chaud, de ventilation ou de fumées. Vérifiez que la ventilation de la pièce est appropriée et conforme aux réglementations locales. Assurez-vous que le début d'extraction d'air maximal des appareils dans la pièce ne dépasse pas 4 Pa (0,04 mbar). La pièce doit avoi appement d'appareils brûlant du gaz ou d'autres
combustibles. Les réglementations concernant l'extraction d'air doivent être respectées.
- Avertissement : Avant de brancher la hotte : Mettez la prise électrique hors tension et vérifiez que la tension et la fréquence du secteur correspondent à celles indiquées sur la plaque signalétique de l'appareil.
- Avertissement : La hotte peut cesser de fonctionner en cas de décharge électrostatique (par exemple à cause de la foudre). Cela n'entraîne aucune risque de détérioration. Mettez la hotte hors tension au niveau de la prise électrique, puis remettez-la sous tension après minute.
- Pour prévenir le risque d'incendie, nettoyez régulièrement le filtre métallique, et surveillez et réguez scrupuleusement les ustensiles de cuisson contenant de l'huile chaude.
- N'utilisez pas la hotte si elle présente des signes de dépréciation ou de dysfonctionnement. Contactez le service client.
- Aucune cuisson à la flambe ne doit être effectuée sous cet appareil.
- isinière et la partie la plus BASSE de la hotte aspirante : Plaque de cuisson au gaz : 750 mm. Plaque de cuisson électrique : 650 mm.
- Avertissement : Il y a un risque d'incendie et de choc électrique si le nettoyage n'est pas effectué conformément aux instructions.
- Une ventilation ajustée de la pièce devra être apportée quand la hotte est utilisée en même temps que des appareils utilisant du gaz ou autres combustibles.
- En ce qui concerne les informations pour l'installation et le remplacement des lampes, réferez-vous au paragraphe ci-après de la notice.
Préparatifs avant l'installation

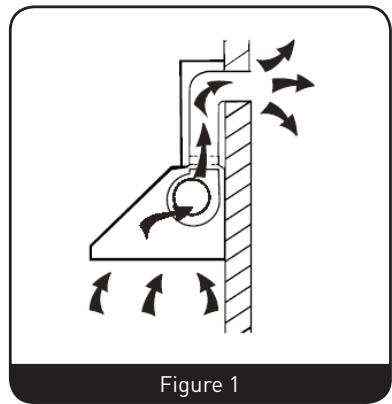

A. S'il y a une bouche de sortie donnant sur l'extérieur, votre hotte aspirante peut y être raccordée.
Comme montré ci-dessous, au moyen d'une gaine d'extraction (matériau ininflammable ou tuyau flexible, aluminium, émaillé d'un diamètre interne de 150 mm) (Figure 1)

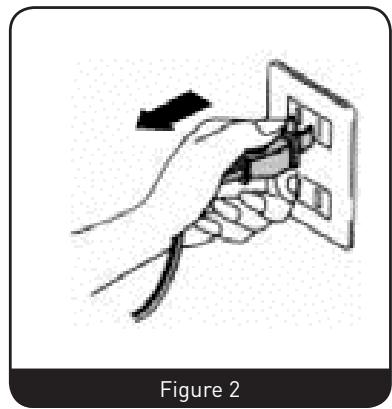

B. Avant d'installer l'appareil, éteignez-le et débranchez-le de la prise électrique. (Figure 2)

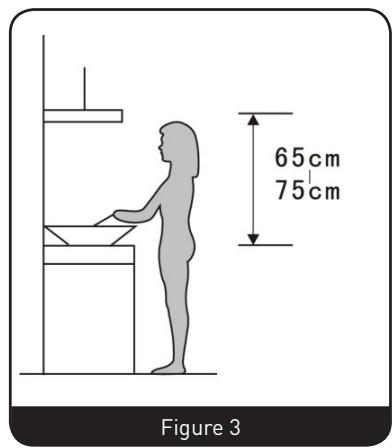

C. La hotte aspirante doit être placée à une distance de 65 75cm au-dessus du plan de cuisson pour une efficacité optimale. (Figure 3)
Attention!
- Respectez les mises en garde contenues dans la notice d'utilisation concernant l'utilisation de l'appareil dans le mode extraction de l'air hors de la pièce.
Fixation sous un meuble

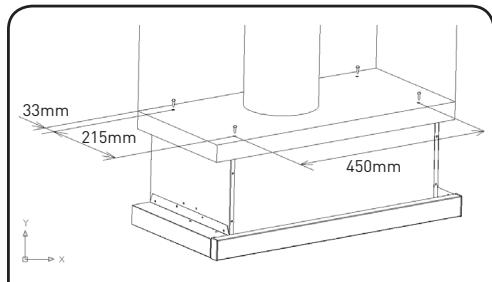

- Percez 4 trous de 6 mm de diamètre sous le placard suspendu.
- Installez la hotte aspirante sous le placard suspendu et fixez-la avec les 4 vis fournies. (Figure 5)
Remarque : La gaine extensible est un accessoire optionnel et n'est pas fournie.
Fixation murale

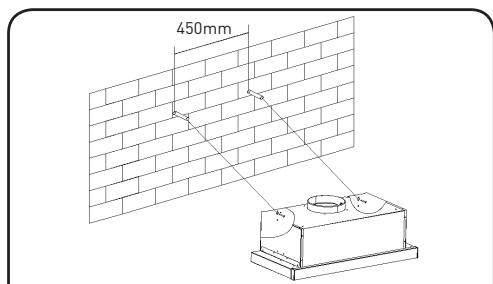

- Percez 2 trous de 8mm dans un endroit approprié en les centrant par rapport au trou du dos de la hotte aspirante. (Ces deux trous doivent être alignés à l'horizontal) (Figure 4)
- Insérez 2 chevilles murales et 2 vis ST4x30 mm (Les vis ne doivent pas être complètement visées, il faut les laisser dépasser de 2~3 mm pour pouvoir accrocher la hotte.)
- Soulevez la hotte et accrochez-la au mur.
- Marquez et percez 2 trous de 8mm et inserez deux vis de sécurité avec 2 chevilles murales et 2 vis de ST4x30 mm
Figure 5
Figure 4
Version recyclage
Pour transformer la hotte version évacuation en version recyclage, demandez à votre vendeur des filtres à charbon actif.

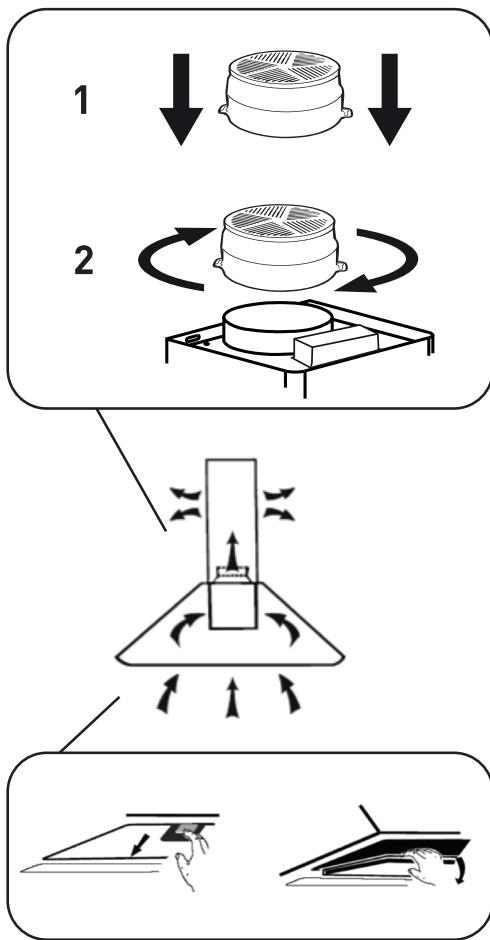

Installes le filtre à charbon actif (cassette) :
- Vérifiez que le diamètre du filtre à charbon actif correspond à celui de la sortie d'évacuation.
- Si nécessaire, enlevez l'adaptateur de diamètre préalablement installé.
- Placez le filtre à charbon actif sur la sortie d'évacuation, puis fixez-le en le tournant dans le sens inverse des aiguilles d'une montre.
Installes le filtre à charbon actif (à découvert)
- Pour installer le filtre à charbon actif, le filtre métallique doit être préalablement retiré.
- Pour ouvrir le filtre métallique, appuyez sur le dispositif de verrouillage, puis tirez le filtre vers le bas.
- Placez le filtre pré-découpé au-dessus du filtre métallique. Maintenez-le en position à l'aide de baguettes métal (fournies selon les modèles).
- Remplacez le filtre métallique dans sa position initiale.
Remarque :
Assurez-vous que le filtre soit bien fixé; dans le cas contraire, il risquerait de se détacher et de désigner un danger.
L'installation d'un filtre à charbon diminue la puissance d'aspiration de la hotte. Il est conseillé de mettre la hotte en service quelques minutes avant de commencer à cuisiner. De même, il est conseillé de l'arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l'air vicié.
Contrôle et utilisation
Bouton à bascule mécanique
Bouton de la lampe
Sur le côté gauche de la hotte.
Bouton de la vitesse
Sur le côté droit de la hotte.
= : vitesse rapide
- : vitesse lente
0 : Arrêt
Entretien
Avant de nettoyer l'appareil, éteignez-le et débranchez sa fiche.
Nettoyage périodique
Utilisez un chiffon doux et légèrement humecté avec de l'eau savonneuse tiède ou du détergent ménager. N'utilisez pas de tampon métallique, de produit/ustensile abrasif ou chimique, ni de brosse à poils durs pour nettoyer l'appareil.
Nettoyage mensuel du filtre à graisse
IMPERATIF: Nettoyez le filtre tous les mois pour éviter un risque d'incendie.
Le filtre collecte la graisse, les fumées et les poussières, il impacte donc directement l'efficacité de la hotte aspirante. S'il n'est pas nettoyé, les résidus de graisse (potentiellement inflammables) sont le boucher. Nettoyez-le avec un détergent ménager.
Nettoyage annuel des filtres à charbons actifs
Applicable EXCLUSIVEMENT à l'appareil installé dans le mode recyclage (pas d'extraction d'air vers l'extérieur). Ce filtre emprisonne les odeurs et
doit être changé au moins une fois par an selon la fréquence d'utilisation de la hotte aspirante.
Remplacer l'ampoule
- Éteignez l'appareil et débranchez-le.
- Tournez l'ampoule usage et retirez-la.
- Remplacez-la par une ampoule du même type et de même puissance (E14 Max. 2x28 W).
Dépannage
| Problèmes | Causes | Solutions |
| La lampe est allumée, mais le ventilateur ne fonctionne pas. | Les pales du ventilateur sont coincées.
Le moteur est endommagé. | Éteignez l'appareil et faites-le réparer exclusivement par un réparateur qualifié. |
| La lampe et le ventilateur ne fonctionnent pas. | L'ampoule a grillé.
Le cable d'alimentation est mal branché. | Changez l'ampoule par une ampoule d'une puissance appropriée.
Rebranche-à-lès dans la prise électrique. |
| L'appareil vibre fortement. | Les pales du ventilateur sont endommagées.
Le moteur du ventilateur n'est pas bien fixé.
L'appareil n'est pas correctement fixé au support. | Éteignez l'appareil et faites-le réparer exclusivement par un réparateur qualifié.
Éteignez l'appareil et faites-le réparer exclusivement par un réparateur qualifié.
Décrochez l'appareil et vérifie que le support est correctement installé. |
| La hotte n'aspire pas correctement. | La distance entre l'appareil et la surface de cuisson est trop importante. | Réglez la distance à 65-75 cm |
Caractéristiques
Mesures effectuées suivant les règlements UE N°65/2014 & 66/2014 de la Commission Européenne et la norme EN 61591
| Fiche produit | Symbole | Valeur | Unité |
| Marque | | Valberg | |
| Identification du modele | | BITH 60 X 756C | |
| Code produit | | 959006 | |
| Consommation d'énergie annuelle | AEChotte | 32 | kWh |
| Classe d'efficacité énergétique | | C | |
| Efficacité fluidodynamique | FDEhotte | 12.1 | |
| Classe d'efficacité fluidodynamique | | E | |
| Efficacité lumineuse | LEhotte | 79 | lux/Watt |
| Classe d'efficacité lumineuse | | A | |
| Efficacité de filtration des graisses | GFEhotte | 75 | % |
| Classe d'efficacité de filtration des graisses | | D | |
| Débit d'air en vitesse minimale en fonctionnement normal | | 106.4 | m3/h |
| Débit d'air en vitesse maximale en fonctionnement normal | | 291.3 | m3/h |
| Niveau de puissance acoustique à la vitesse minimale en fonctionnement normal | Lwa | 56 | dB(A) |
| Niveau de puissance acoustique à la vitesse maximale en fonctionnement normal | Lwa | 65 | dB(A) |
| Consommation d'électricité mesurée en mode «arrêt» | Ps | 0 | w |
| Documentation technique et informations complémentaires | Symbole | Valeur | Unité |
| Facteur d'accroissement dans le temps | EEIhotte | 1.6 | |
| Identification du modele | f | 70.7 | |
| Débit d'air mesuré au point de rendement maximal | Qbep | 163 | |
| Pression d'air mesurée au point de rendement maximal | Pbep | 140 | kWh |
| Puissance électrique à l'entrée mesurée au point de rendement maximal | Wbep | 52.2 | |
| Éclairrement moyen du système d'éclairage sur la surface de cuisson | Emoyen | 2 | |
| Puissance nominale du système d'éclairage | Wl | 158 | |
| Caracteristiques techniques | Symbole | Valeur | Unité |
| Alimentation | | 220-240 ~ 50 | V / Hz |
| Classe de protection électrique | | 1 | |
| Puissance moteur en W | | 65 | |
| Type d'éclairage | | Module LED | kWh |
| Puissance d'éclairage en W | | 2 (1x2) | W |
| Eclairage remplaçable par l'utilisateur | | Non | |
| Puissance totale assignée en W | | 67 | W |
| Dimensions hors tout L x H x P en cm | | 60x22.8x47.2 | cm |
| Poids net en Kg | | 6 | kg |
Protection de l'environnement - directive 2012/19/UE
Les produits électriques usagés ne doivent pas être jetés avec les ordures ménagères. Recyclez-les dans des centres spécialisés. Contactez la municipalité ou le distributeur pour obtenir des conseils concernant le recyclage.
Cet appareil porte un marquage spécifique conformément à la directive européenne 2012/19/UE relative aux Déchets d'Équipements Électriques et Électroniques (DEEE).
En garantissant la mise au rebut appropriée de ce produit, vous aidez à prévenir les conséquences négatives potentielles sur l'environnement et la santé humaine, qui sinon pourraient être provoquées par sa mise au rebut inadéquate.
Ce symbole présent sur le produit indique que ce produit ne doit pas être jeté avec les ordures ménagères. Il doit au contraire être déposé dans un centre de réception et de recyclage des équipements électriques et électroniques.
La mise au rebut doit être effectuée conformément aux réglementations locales relatives à la mise au rebut des déchets.
Pour plus de détails concernant le traitement, la collecte et le recyclage de ce produit, contactez notre mairie, le service de ramassage des poubelles de votre commune ou le magasin où le produit a été acheté.
Nos emballages peuvent faire l'objet d'une consigne de tri. Pour en savoir plus : www.consignesdetri.fr
