CGH 60 X 302C - Hotte VALBERG - Notice d'utilisation et mode d'emploi gratuit

Marque	VALBERG
Modèle	CGH 60 X 302C
Type de produit	Hotte de cuisine
Dimensions (L x P x H)	60 x 47 x 84 cm
Poids net	10,8 kg
Alimentation	220-240 V ~ 50 Hz, Classe I
Puissance moteur	105 W
Puissance totale	107 W
Éclairage	1 module LED, 2 W, non remplaçable par l'utilisateur
Débit d'air maximal	401 m³/h
Débit d'air minimal	202,9 m³/h
Bruit (min / max)	58 / 69 dB(A)
Classe d'efficacité énergétique	C
Efficacité fluidodynamique	12,5 (classe E)
Efficacité lumineuse	54 lux/W (classe A)
Efficacité de filtration des graisses	81,3 % (classe C)
Filtre anti-graisse	Aluminium, lavable (tous les 2 mois)
Filtre à charbon actif	Non fourni, remplacement tous les 4 mois
Contrôles	Boutons poussoirs : 3 vitesses + éclairage
Installation	Murale, mode évacuation ou recyclage
Distance minimale au-dessus de la cuisson	65 cm
Cordon d'alimentation	Oui, avec prise
Garantie	2 ans

FOIRE AUX QUESTIONS - CGH 60 X 302C VALBERG

Comment installer la hotte en mode recyclage ?

Pour utiliser la hotte en mode recyclage, vous devez acheter un filtre à charbon actif adapté. Retirez le filtre métallique, placez le filtre à charbon sur la sortie d'évacuation et fixez-le en tournant dans le sens inverse des aiguilles d'une montre. Replacez le filtre métallique.

À quelle hauteur dois-je installer la hotte au-dessus de la cuisson ?

La distance minimale entre la surface de support des récipients et la partie la plus basse de la hotte doit être de 65 cm.

Comment nettoyer les filtres anti-graisse ?

Les filtres anti-graisse en aluminium doivent être lavés tous les 2 mois maximum. Vous pouvez les laver à la main avec un détergent liquide neutre non abrasif ou au lave-vaisselle à basse température et cycle court.

Quand remplacer le filtre à charbon actif ?

Le filtre à charbon actif non régénérable doit être remplacé tous les 4 mois maximum. La fréquence dépend de l'utilisation et du nettoyage du filtre anti-graisse.

Puis-je remplacer la lampe LED moi-même ?

Non, le remplacement de la lampe LED doit être effectué exclusivement par un technicien qualifié. La lampe est de type DBS-2/65-H-120/33, 2W, et n'est pas remplaçable par l'utilisateur.

Que faire si la hotte est bruyante ?

Vérifiez que le tuyau d'évacuation n'est pas obstrué ou plié. Assurez-vous que les filtres sont propres. Un bruit anormal peut aussi venir d'un mauvais montage. Consultez la notice pour les niveaux sonores normaux (58-69 dB).

La hotte est-elle compatible avec une cuisson à gaz ?

Oui, mais si vous utilisez simultanément la hotte en mode évacuation avec un appareil à gaz, veillez à une ventilation suffisante de la pièce pour éviter une inversion de flux. La dépression ne doit pas dépasser 4 Pa.

Comment brancher la hotte électriquement ?

Raccordez le dispositif au secteur à l'aide d'une prise à fusible 3 A ou aux 2 fils du diphasé protégés par un fusible 3 A. Le fil marron est la phase (L) et le fil bleu le neutre (N). L'installation doit être effectuée par un électricien qualifié.

Quelle est la consommation annuelle d'énergie ?

La consommation d'énergie annuelle est de 53 kWh selon la norme, avec une classe d'efficacité énergétique C.

Comment obtenir des pièces de rechange pour ma hotte VALBERG ?

Contactez le service après-vente d'ELECTRO DEPOT ou visitez leur site internet. Utilisez des vis de mêmes dimensions que celles indiquées pour éviter tout danger électrique.

MODE D'EMPLOI CGH 60 X 302C VALBERG

Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériau. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur présentation du ticket de caisse.

GARANTIEVOORWAARDEN

Merci d'avoir choisi ce produit VALBERG.

Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque VALBERG vous assurent une utilisation simple, une performance fiable et une qualité irréprochable.

Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Visitez notre site Internet : www.electrodepot.fr

ELECTRO DEPOT

A	Avant d’utiliser l’appareil	4	Consignes de sécurité
B	Utilisation de l’appareil	6	Caractéristiques
		7	Utilisation prévue
		7	Installation
		8	Utilisation
C	Nettoyage et entretien	9	Nettoyage et entretien
D	Mise au rebut	10	Mise au rebut de votre ancien appareil

Consignes de sécurité

VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL ET CONSERVEZ-LES POUR POUVOIR LES CONSULTER LORSQUE VOUS EN AUREZ BESOIN.

• Attention : si, dans la même pièce, vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous risquez de créer un problème « d'inversion de flux ».
• Dans ce cas, la hotte aspire l'air nécessaire à la combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique :

- Lisez les données reportées sur la plaquette

d'identification (apposée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondent à ceux du réseau. Contrôlez aussi si la prise est adaptée.

• En cas de doutes, contactez un électricien qualifié.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
• Raccordez le dispositif au secteur à l'aide d'une prise à fusible 3 A ou aux 2 fils du diphasé protégés par un fusible 3 A.

ATTENTION ! Dans certaines circonstances, les appareils électroménagers peuvent être dangereux :

• N'essayez pas de contrôler l'état des filtres quand la hotte est en marche.
• Ne touchez jamais les lampes et les zones adjacentes pendant que l'éclairage est en utilisation prolongée, ni immédiatement après.
• Il est absolument interdit de flamber des aliments sous la hotte.

• Évitez les flammes : elles sont dangereuses pour les filtres et risquent de provoquer un incendie.

• Surveillez constamment les fritures pour éviter que l'huile surchauffée prenne feu.

• Avant de procéder à toute opération d'entretien, coupez l'alimentation électrique de la hotte.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
• Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, la pièce doit être correctement ventilée.
• Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.
• Une ventilation adéquate de

la pièce devra être apporté quand la hotte est utilisée en même temps que des appareils utilisant du gaz ou autres combustibles (non applicables aux appareils qui déchargent de l'air à l'arrière de la pièce).

• L'air ne doit pas être déchargé dans un conduit utilisé pour l'épuisement de vapeur d'appareils à gaz ou autres combustibles (non applicable pour les appareils qui déchargent seulement de l'air à l'arrière de la pièce).
• ATTENTION : les parties accessibles peuvent être chaudes lorsque quand il est utilisé avec des appareils de cuisine.
• Les réglementations concernant l'évacuation de l'air doivent être respectées.
• En ce qui concerne les informations pour l'installation, le remplacement de lampe et le nettoyage de l'appareil, référez-vous au paragraphe ci-après de la notice.

• Nous déclinons toute responsabilité pour les éventuels dégâts provoqués par l'inobservation des instructions susmentionnées.

• Pour raison de sécurité, utilisez seulement des vis de même dimensions que celles indiquées.

• Avertissement : Ne pas suivre les instructions pour l'installation des vis ou dispositifs de fixation peut entraîner des dangers électriques.

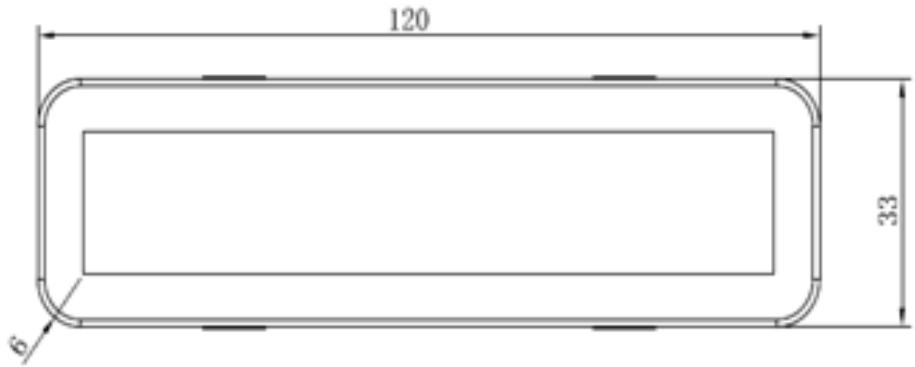

• Utilisez une lampe de type DBS-2/65-H-120/33
• Modules LED, à ballast intégré
• Puissance électrique maximale : 2 W
• Plage de tension : 220-240V \~
• Dimensions : 120mm(L)×33mm

Caractéristiques

Marque	Valberg
Identification du modèle	CGH 60 X 302C
Code produit	965293
Consommation d’énergie annuelle en kWh	53
Classe d’efficacité énergétique	C
Efficacité fluidodynamique	12,5
Classe d’efficacité fluidodynamique	E
Efficacité lumineuse en lux/Watt	54
Classe d’efficacité lumineuse	A
Efficacité de filtration des graisses en %	81,3
Classe d’efficacité de filtration des graisses	C
Débit d’air en m3/h à la vitesse minimale en fonctionnement normal	202,9
Débit d’air en m3/h à la vitesse maximale en fonctionnement normal (Qmax)	387,7
Emissions acoustiques de l’air pondérées de la valeur A en dB à la vitesse minimale en fonctionnement normal	58
Emissions acoustiques de l’air pondérées de la valeur A en dB à la vitesse maximale en fonctionnement normal	69
Consommation d’énergie en W en mode « arrêt »	0
Dimensions L x W x H (cm)	60x47x84
Poids	10,8kg
Facteur d’accroissement dans le temps (f)	1,6
Indice d’efficacité énergétique (EEIhotte)	81,7
Débit d’air en m3/h mesuré au point de rendement maximal (Qbep)	234
Pression d’air en Pa mesurée au point de rendement maximal (Pbep)	170
Débit d’air maximal en m3/h	401
Puissance électrique à l'entrée en W mesurée au point de rendement maximal (Wbep)	88,2
Puissance nominale en W du système d'éclairage (Wl)	2
Éclairement moyen en lux du système d'éclairage sur la surface de cuisson (Emoyen)	108
Alimentation assignée (Tension en V, nature du courant & fréquence en Hz)	220-240 ~ 50
Classe de protection électrique	Classe I
Puissance moteur assignée en W	105
Nombre et type d'éclairage	1 x Module LED
Puissance d'éclairage en W par éclairage / totale	2 / 2
Eclairage remplaçable par l'utilisateur	Non
Puissance totale assignée en W	107
Code ILCOS D	DBS-2/65-H-120/33

Utilisation prévue

L'appareil a été conçu pour être utilisé en mode aspiration (évacuation de l'air à l'extérieur) ou en mode filtration (retour de l'air à l'intérieur).

Installation

ATTENTION

• Le montage et le raccordement électrique doivent être effectués par du personnel spécialisé.
- Utilisez des gants de protection avant de procéder aux opérations de montage.

Raccordement électrique

- Vérifiez que la prise reste accessible après l'installation de l'appareil. Si l'appareil est équipé d'un cordon dépourvu de fiche, il faudra intercaler, entre le secteur et l'appareil, un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, dimensionné à la charge et conforme à la réglementation applicable en la matière.

- Voici comment réaliser le raccordement au réseau électrique :

$$ \begin{array}{l} \text { MARRON } = \text { L ligne } \ \text { BLEU } = \mathbf {N} \text { neutre } \ \end{array} $$

La distance minimale entre la surface de support des récipients de cuisson sur le dispositif de cuisson et la partie la plus basse de la hotte pour cuisine doit être de 65 cm.

- S'il faut utiliser un tuyau de connexion composé de deux parties ou plus, la partie supérieure doit être à l'extérieur de celle inférieure. Ne pas relier le tuyau d'échappement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie différente de celle électrique.

- S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.

- Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'une réduction risque de diminuer les prestations du produit et d'augmenter le niveau sonore.

- S'il faut utiliser un tuyau de connexion composé de deux parties ou plus, la partie supérieure doit être à l'extérieur de celle inférieure. Ne pas relier le tuyau d'échappement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie différente de celle électrique. - S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air. - Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'une réduction risque de diminuer les prestations du produit et d'augmenter le niveau sonore.

Attention ! Si le vitrage décoratif de l'appareil n'est pas monté de série, avant de procéder à l'installation, il faut effectuer les opérations indiquées dans la figure 4, étape 1.

1. Sortir le corps de hotte e le verre de leur emballage et les poser horizontalement sur un plan sûr.
2. Prendre le verre et le positionner sur le corps de hotte
3. Fixez le verre sur la hotte à l'aide de 4 joints en caoutchouc, 4 rondelles et 4 x vis M4*20 mm.

Version aspirante

2 Avec ce genre d'installation, l'appareil évacue les vapeurs à l'extérieur à travers une paroi périmètrale ou une canalisation déjà existante.

Fixation murale

3 Exécuter les trous 1, 2 et 3 en respectant les cotes indiquées.

Fixer l'appareil au mur et l'aligner dans la position horizontale avec les éléments suspendus.

Version recyclage

Pour transformer la hotte version évacuation en version recyclage, demandez à votre vendeur des filtres à charbon actif.

Installez le filtre à charbon actif (cassette)

• Vérifiez que le diamètre du filtre à charbon actif correspond à celui de la sortie d'évacuation.
• Si nécessaire, enlevez l'adaptateur de diamètre préalablement installé.
• Placez le filtre à charbon actif sur la sortie d'évacuation, puis fixez-le en le tournant dans le sens inverse des aiguilles d'une montre.

Installez le filtre à charbon actif (à découper)

• Pour installer le filtre à charbon actif, le filtre métallique doit être préalablement retiré.
• Pour ouvrir la filtre métallique, appuyez sur le dispositif de verrouillage, puis tirez le filtre vers le bas.
• Placez le filtre pré-découpé au dessus du filtre métallique. Maintenez-le en position à l'aide de baguettes métal (fournies selon les modèles).
• Replacez le filtre métallique dans sa position initiale.

3 1. Insérez les chevilles murales dans les trous, puis fixez la plaque sur le mur à l'aide de 2 vis (M4*40 mm).
2. Insérez les chevilles murales dans les trous, puis accrochez la hotte à l'aide de deux vis (M4*30 mm).
3. Insérez 2 chevilles murales dans les trous.

- Remarque : utilisez la plaque pour fixer la cheminée.

4 Étapes 2 et 3

1. Fixez la sortie à l'aide de 2 vis (M4*8 mm).
2. Insérez le tuyau extensible dans la sortie.

5 Fixez solidement le tuyau à la sortie à l'aide d'une attache de câble.

Remarque: Les gaines de ventilation ne sont pas fournies.

6 Insérez la cheminée interne (A) dans la cheminée externe (B).

7 Accrochez l'appareil sur les vis. En-suite, ouvrez les filtres en aluminium, fixez les dispositifs de verrouillage de sécurité dans la hotte à l'aide de 2 vis (M4*30 mm).

8 Soulevez la cheminée pour la poser sur la plaque ; fixez la cheminée sur la plaque à l'aide de 2 vis (M4*8 mm).

Utilisation

Tableau de commande

Marche/Arrêt

Touche première vitesse

Vitesse minimale.

Touche deuxième vitesse

Vitesse moyenne.

Touche troisième vitesse

Vitesse maximum.

Touche ECLAIRAGE

Allume et éteint l'installation de l'éclairage.

Nettoyage et entretien

• Le bon fonctionnement de la hotte dépend de la fréquence des opérations d'entretien et, plus particulièrement, de l'entretien du filtre anti-graisse et du filtre à charbon actif.
• Le filtre anti-graisse à pour rôle de retenir les particules grasses en suspension dans l'air. Par conséquent, il peut se boucher en un temps qui varie en fonction de l'utilisation de l'appareil.
• Pour prévenir le risque d'incendie, tous les 2 mois au maximum il est nécessaire de laver les filtres anti-graisse à la main en utilisant des détergents liquides neutres non abrasifs ou dans le lave-vaisselle à température basse et en cycle court.
• Après plusieurs lavages, la couleur peut changer. Ce n'est pas un motif suffisant pour demander leur remplacement.

• Les filtres au carbone actif servent à purifier l'air qui sera rejeté dans la pièce et à atténuer les odeurs générées par la cuisson.

• Les filtres à carbone actif non régénérables doivent être remplacés tous les 4 mois au maximum. La saturation du carbone actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine et de la régularité avec laquelle vous effectuez le nettoyage du filtre anti-graisse.

• Nettoyez fréquemment la hotte, tant à l'intérieur qu'à l'extérieur, en utilisant un chiffon humidifié avec de l'alcool dénaturé ou des détergents liquides neutres non abrasifs.
• L'éclairage est conçu pour être utilisé pendant la cuisson et non pour éclairer la pièce de façon prolongée.
  L'utilisation prolongée de l'éclairage réduit considérablement la durée moyenne de la lampe.
• Si l'appareil est pourvu d'une lampe de courtoisie, elle ne peut pas être utilisée de façon prolongée pour l'éclairage général de la pièce.

ATTENTION

La non-observation de ces remarques de nettoyage de la hotte et du remplacement et nettoyage des filtres entraîne des risques d'incendie. Il est donc recommandé de suivre les instructions suggérées.

Remplacement de la lampe LED

- Mettez hors tension l'appareil, puis débranchez le cordon d'alimentation.

12 Retirez le filtre en aluminium.

Patientez jusqu'au refroidissement de la lampe LED avant de procéder à son remplacement.

Remplacez-la par le même type de lampe (Lampe LED de 2W).

• Veuillez porter des gants afin d'éviter des blessures éventuelles causées par les bords tranchants.
• Le remplacement de la lampe doit être effectué EXCLUSIVEMENT par des techniciens qualifiés.

Mise au rebut de votre ancien appareil

COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Cet appareil comporte le symbole DEEE (Déchet d'équipement électrique et électronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

Nos emballages peuvent faire l'objet d'une consigne de tri. Pour en savoir plus : www.consignesdetri.fr

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/UE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre appareil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.
