| Type de produit | Hotte décorative murale |
| Marque | Haier |
| Modèle | HATS9DS46BWIFI |
| Alimentation électrique | 220-240 V ~ 50 Hz |
| Puissance max du moteur | 150 W (estimation) |
| Éclairage | LED, 1,5 W max |
| Nombre de vitesses | 5 (dont 2 boost) |
| Fonction Boost | Oui, temporisation 5 minutes |
| Minuterie | Oui, arrêt différé 5 minutes |
| Connectivité | Wi-Fi 802.11 b/g/n, 2,4 GHz |
| Type d'évacuation | Externe (conduit Ø 150 mm) ou recirculation (filtre à charbon) |
| Filtre à graisse | Métallique, lavable au lave-vaisselle |
| Filtre à charbon actif | 2 pièces, remplacement annuel (en recirculation) |
| Distance minimale plaque de cuisson | 65-75 cm |
| Dimensions (L x P x H) | Environ 90 x 50 x 60 cm (estimation) |
| Poids | Environ 15 kg (estimation) |
| Matériaux | Acier inoxydable, verre |
| Classe de sécurité | Classe I (mise à la terre obligatoire) |
| Consommation veille réseau | 2 W |
| Niveau sonore | Environ 55 dB(A) (estimation) |
| Pièces détachées | Ampoules LED, filtres, commandes |
| Réparabilité | Indice de réparabilité non fourni (estimation 7/10) |
FOIRE AUX QUESTIONS - HATS9DS46BWIFI HAIER
Questions des utilisateurs sur HATS9DS46BWIFI HAIER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatiseur au format PDF gratuitement ! Retrouvez votre notice HATS9DS46BWIFI - HAIER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HATS9DS46BWIFI de la marque HAIER.
MODE D'EMPLOI HATS9DS46BWIFI HAIER
Sommaire
INTRODUCTION 40 CONSIGNES DE SECURITE 40 INSTALLATION ELECTRIQUE 42 INSTALLATION (MONTAGE MURAL) 44 INSTALLATION (ÉVACUATION INTERNE) 50 DESCRIPTION DES COMPOSANTS 52 ENTRETIEN 55 DEPANNAGE 56 SERVICEAPRÈS-VENTE 57
Ce mode d'emploi est conçu pour vous fournir toutes les consignes requises relatives à l'installation, l'utilisation et l'entretien de l'appareil. Afin d'utiliser l'appareil correctement et en toute sécurité, veuillez lire attentivement ce mode d'emploi avant l'installation et l'utilisation.
La hotte utilise des matériaux de haute qualité et est fabriquée avec un design épuré. Équipée d'un moteur électrique de grande puissance et d'un ventilateur centrifuge, elle offre également une forte puissance d'aspiration, un fonctionnement à faible bruit, un filtre à graisse anti-adhésif ainsi qu'une installation et un montage faciles.
Par la présente, Candy Hoover Group Srl déclare que les équipements radio sont conformes à la directive 2014/53/UE et aux exigences légales applicables (pour le marché UKCA). Le texte intégral de la déclaration de conformité est disponible à l'adresse internet suivante: www.candy-group.com
Consignes de sécurité
- Ne laissez jamais les enfants faire fonctionner la machine.
- La hotte est à usage domestique uniquement, ne convient pas au barbecue, au rôtissoire et à d'autres usages commerciaux.
- La hotte et son filtre doivent être nettoyés régulièrement afin de rester en bon état de fonctionnement.
- Nettoyez la hotte conformément au mode d'emploi et gardez l'appareil à l'abri du risque de brûlure.
- Interdire la cuisson directe avec une cuisinière à gaz. Veuillez garder une bonne ventilation dans la cuisine.
- Avant de brancher cet appareil, vérifiez que le cordon d'alimentation n'est pas endommagé. Un câble d'alimentation endommagé doit être remplacé uniquement par du personnel d'entretien qualifié.
- Il doit y avoir une ventilation ajustée de la pièce lorsque la hotte est utilisée en même temps que des appareils à gaz ou employant d'autres combustibles :
- L'air ne doit pas être évacué par un conduit utilisé pour l'évacuation des fumées d'autres appareils à gaz ou alimentés par d'autres carburants;
- Les réglementations en matière d'évacuation de l'air doivent être respectées.
- Surveillez les enfants afin qu'ils ne jouent pas avec l'appareil.
- Ne pas faire flamber les aliments sous la hotte.
- La hotte de cuisine n'est pas destinée à être installée sur une table de cuisson ayant plus de quatre plaques de cuisson
- eils à gaz ou employant d'autres combustibles (non applicable aux appareils qui se contentent de décharger l'air de nouveau dans la pièce);
- i eils à gaz ou employant d'autres combustibles (non applicable aux appareils qui se contentent de décharger l'air de nouveau dans la pièce);
- les détails concernant la méthode et la fréquence de nettoyage.
- Il subsiste un risque d'incendie si le nettoyage n'est pas réalisé conformément aux instructions;
- ne pas faire de flammes sous la hotte;
- ATTENTION : les pièces accessibles peuvent être chaudes lorsqu'elles sont utilisées avec des appareils de cuisson.
Risque de choc électrique
- Branchez uniquement cet appareil dans une prise correctement mise à la terre. En cas de doute, demandez conseil à un ingénieur dûment qualifié.
- Le non-respect de ces instructions peut entraîner la mort ou provoquer des risques d'incendie ou de décharge électrique.
Toute installation doit être effectuée par une personne compétente ou un électricien qualifié. Avant de brancher l'alimentation électrique, assurez-vous que la tension d'alimentation correspond à la tension sur la plaque signalétique.
Branchement direct
L'appareil doit être branché directement au secteur à l'aide d'un disjoncteur omnipolaire avec une ouverture minimale de 3 mm entre les contacts.
L'installateur doit s'assurer que le branchement électrique a été effectué correctement et qu'il est conforme au schéma de câblage.
Le câble ne doit pas être plié ou comprimé.
Vérifiez régulièrement que la prise électrique et le cordon d'alimentation ne sont pas endommagés. Si le cordon d'alimentation est endommagé, il doit être remplaçé par un cordon ou un montage spécial disponible auprès du fabricant ou de son agent de maintenance.

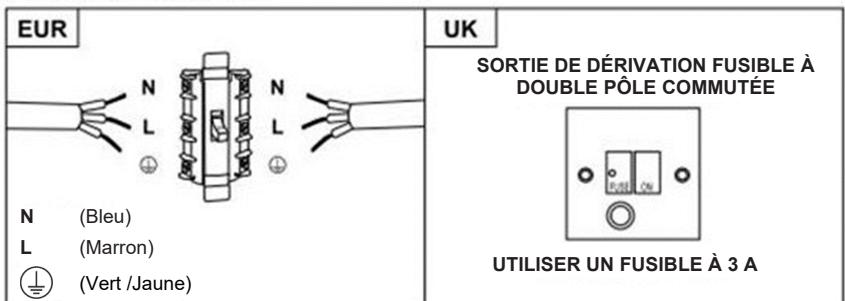

Avertissement : il s'agit d'un appareil de classe i et DOIT être mis à la terre
Cet appareil est fourni avec un câble d'alimentation à 3 conducteurs colorés comme suit :
Marron = L ou Live (phase)
Bleu = N ou Neutre
Vert et Jaune = E ou Earth (terre)
Le fusible doit être calibré à 3 ampères.
Liste d'accessoires d'installation standard
| Spéc. | Image d'illustration | Qté |
| Logement | 1 | |
| Haut de conduit | 1 | |
| Partie inférieure de conduit | 1 | |
| Support de conduit inférieur | 1 | |
| Support de conduit supérieur | 1 | |
| Plaque suspendue | 1 | |
| Ø8 bouchons rawl Ø8×Ø6 couleur blanche | 9 | |
| Vis ST4,0×30 | 9 | |
| Ø7,2vis ST4.0×8 | 2 | |
| Sortie d'air | 1 | |
| Filtre à charbon | 2 |
Installation (montage mural)
Si vous avez une sortie vers l'extérieur, votre hotte peut être raccordée comme sur l'image ci-dessous par un conduit d'évacuation (émail, aluminium, gaine souple non inflammable avec un diamètre intérieur de 150 mm)
- Avant l'installation, éteignez l'appareil et débranchez-le de la prise de courant.
- Pour une meilleure prestation, la hotte doit être placée à une distance de 65 à 75cm au-dessus de la plaque de cuisson.

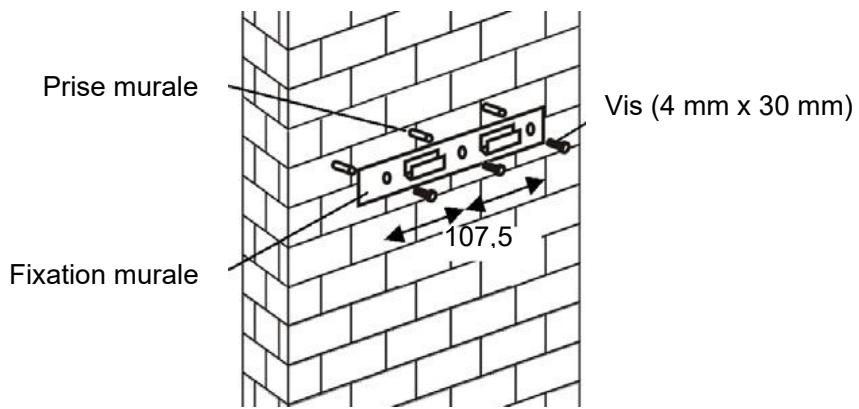

- Percez des trous de 3 × 8 mm pour recevoir le support. Vissez et serrez le support sur le mur avec les vis fournies.
- Laissez la hotte et accrochez-la au crochet du support mural.
- Fixez la valve anti-retour sur la prise de sortie d'air de la hotte. Ensuite, fixez le tuyau d'échappement sur la soupape unidirectionnelle comme indiqué ci-dessous.
Hotte de cuisine
i. Placez le verre dans la position appropriée sur le dessus de la hotte. ii. Fixez avec 4 vis et une rondelle. Afin d'éviter la fissuration du verre, veuillez ne pas serrer les vis trop fort.

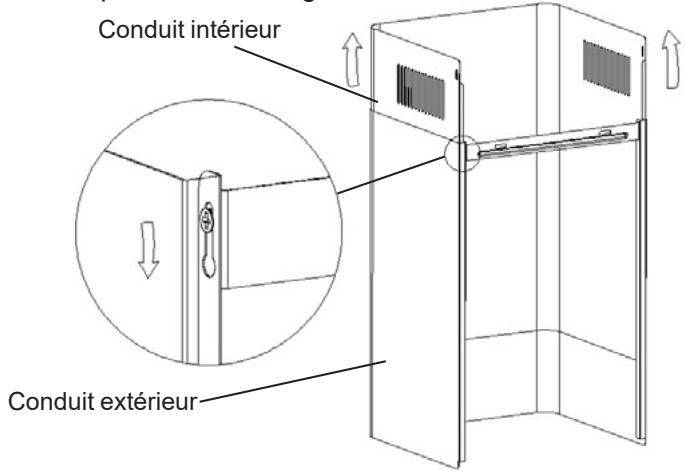

i. En plaçant le conduit intérieur dans celui extérieur, puis en tirant celui intérieur vers le haut. Ajustez pour atteindre la hauteur requise.
ii. Faites glisser le conduit pour régler sa hauteur. Lorsque la hauteur requise est atteinte, accrochez le trou de fixation aux vis de fixation comme indiqué dans les images ci-dessous.

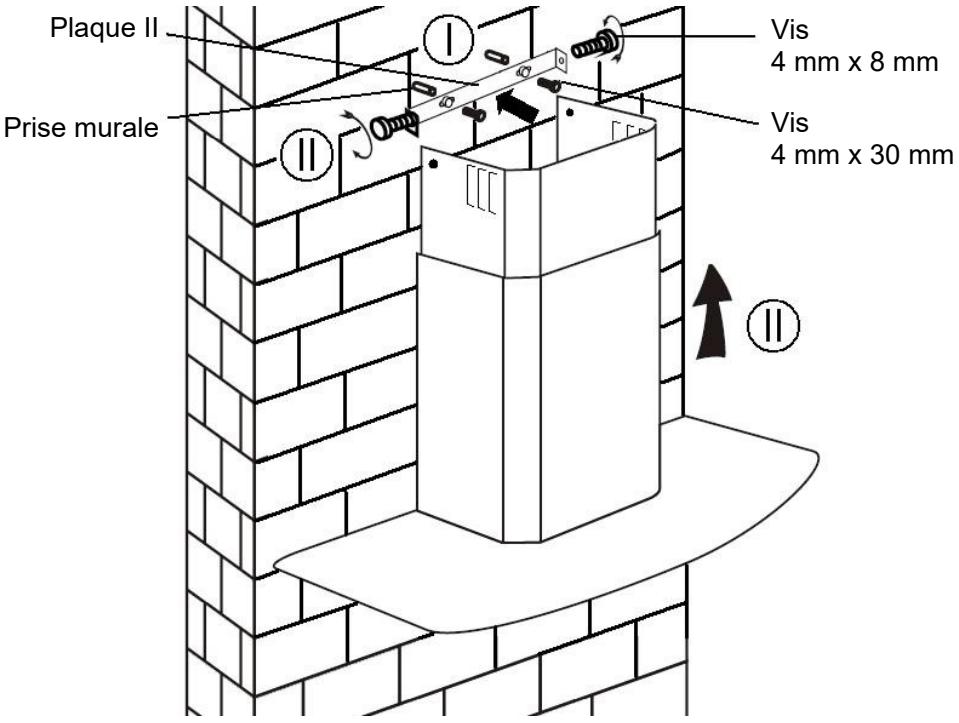

1. Percez des trous de 2 x 8 mm pour recevoir la plaque II. 2. Vissez et serrez la plaque II sur le mur avec 2 vis fournies. 3. Assemblez le conduit sur l'appareil et fixez-le à l'aide de 2 vis.
Liste des accessoires d'installation standard
| Spéc. | Image d'illustration | Qté |
| Collecteur-deflecteur | 1 | |
| Support | 1 | |
| Ø8 bouchons rawl Ø8 × Ø6 couleur blanche | 2 | |
| Vis ST4,0×30 | 2 | |
| Vis ST 3,5×12 | 2 |

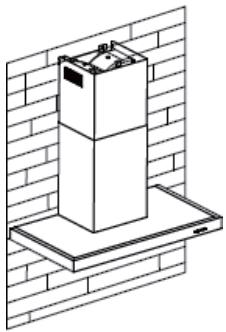

Installation (deflecteur d'air) :
Le déflecteur d'air est mentionné comme inclus et non optionnel.
- Avant l'installation, courbez les deux extrémités du support comme indiqué ci-dessous :
- Fixez le support à la sortie en plastique en forme de T avec 2 vis ST 3,5x12 mm fournies.

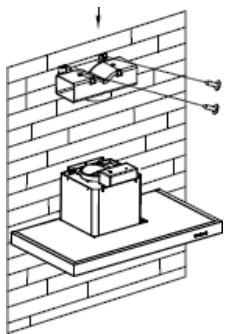

- Percez 2 trous pour recevoir les fiches murales, puis vissez et serrez le support sur le mur avec 2 vis ST 4x30mm fournies.

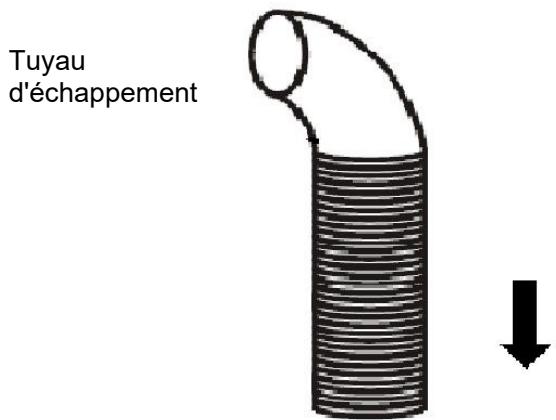

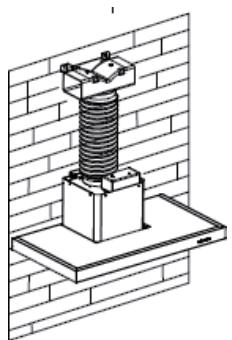

- Fixez le tuyau d'évacuation sur la sortie d'air de la hotte comme indiqué ci-dessous :
- Installez le conduit sur l'appareil et fixez-le.
Veuillez remarquer : Les prises en plastique en forme de T et les volets en V ne peuvent pas être utilisés en même temps. Vous pouvez les utiliser de deux façons : 1) Ajoutez un volet en V sur la prise existante ; 2) Utilisez une sortie en plastique en forme de T, sans ajouter de volet en V. Remarque : Le produit est équipé d'un volet en V. Cet accessoire n'est pas obligatoire pour l'installation, le fonctionnement et l'utilisation du produit.
Installation (évacuation interne)
Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'échappement n'est pas nécessaire et l'installation est similaire à celle indiquée dans la section "INSTALLATION (ÉVACUATION EXTERNE)".
Les filtres à charbon actif sont utilisés pour absorber les odeurs.

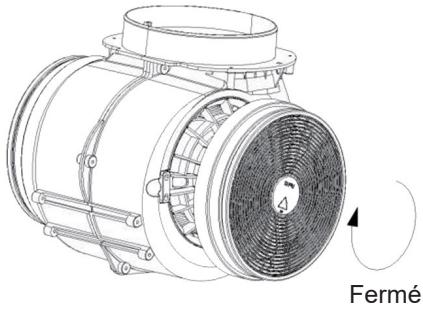

Pour installer le filtre à charbon actif, le filtre àGRAISSÉ doit d'abord être détaché. Appuyez sur le système d'ouverture et tirez-le filtre vers le bas.
Branchez le filtre à charbon actif dans l'unité et tournez-le dans le sens des aiguilles d'une montre. Faites pareil de l'autre côté.
Remarque:
O Assurez-vous que le filtre soit correctement bloqué. Dans le cas contraire, il pourrait tomber et endommager le bloc. O Quand le filtre à charbon actif est installé, la force d'aspiration est plus faible.
1 Bouton vitesse minimale
Il est utilisé pour la ventilation dans la cuisine. Il convient pour mijoter et réaliser une cuisson qui ne fait pas beaucoup de vapeur.
2 Bouton vitesse intermédiaire
La vitesse d'écoulement de l'air est idéale pour la ventilation dans un fonctionnement de cuisson standard.
3 Bouton vitesse maximale
Lorsqu'une forte densité de fumée ou de vapeur est produite, appuyez sur le bouton grande vitesse pour une ventilation efficace élevée.
Boost 1 (vitesse 4)
Appuyez sur la touche vitesse B 1, le rétro-éclairage de la touche vitesse B est activé et la hotter fonctionne en mode boost;
B+ boost 2 (vitesse 5)
Appuyez sur la touche vitesse B 2, le rétro-éclairage de la touche vitesse B+ est activé et la hotte fonctionne en mode boost;
Enoncez brièvement pour allumer et teindre l'éclairage
Minuterie rapide : Appuyez longuement sur le bouton lumineux et maintenez-la enfonnée pendant 3 secondes, les boutons de vitesse du ventilateur clignotent et comptent à rebours pendant 5 minutes, au bout de 5 minutes, le moteur et le voyant s'éteignent automatiquement avec trois sons de l'avertisseur sonore.
Connexion wi-fi
Appuyez longuement sur l'icône Wi-Fi et passez en mode connexion : le rétro-éclairage de l'icône Wi-Fi continue de clignoter pour indiquer que la connexion est en cours, le rétro-éclairage de l'icône Wi- Fi est allumé pour indiquer qu'elle est connectée, même chose pour le mode AKE ; appuyez longuement sur l'icône Wi-Fi à nouveau et la connexion sera arrêtée ;
Mode VEILLE
Après branchement, tout l'éclairage, système est en MODE VEILLE.
1 Bouton vitesse minimale
Il est utilisé pour la ventilation dans la cuisine. Il convient pour mijoter et réaliser une cuisson qui ne fait pas beaucoup de vapeur.
2 Bouton vitesse intermédiaire
La vitesse d'écoulement de l'air est idéale pour la ventilation dans un fonctionnement de cuisson standard.
3 Bouton vitesse maximale
Lorsqu'une forte densité de fumée ou de vapeur est produite, appuyez sur le bouton grande vitesse pour une ventilation efficace élevée.
Cette hotte a une fonction booster. Pour activer le booster, appuyez sur B jusqu'à la vitesse 4, régler sur la vitesse la plus élevée lorsque la hotte est en cours d'utilisation et il augmentera la vitesse pendant 5 minutes, avant de ralentir à nouveau.
Enoncez brièvement pour allumer et éteindre l'éclairage
Minuterie rapide : Appuyez longuement sur le bouton lumineux et maintenez-la enfonnée pendant 3 secondes, les boutons de vitesse du ventilateur clignotent et comptent à rebours pendant 5 minutes, au bout de 5 minutes, le moteur et le voyant s'éteignent automatiquement avec trois sons de l'avertisseur sonore.
Connexion wi-fi
Appuyez longuement sur l'icône Wi-Fi et passez en mode connexion : le rétro-éclairage de l'icône Wi-Fi continue de clignoter pour indiquer que la connexion est en cours, le rétro-éclairage de l'icône Wi- Fi est allumé pour indiquer qu'elle est connectée, même chose pour le mode AKE ; appuyez longuement sur l'icône Wi-Fi à nouveau et la connexion sera arrêtée ;
Télécharger l'application hon
Tout d'abord, vous devez télécharger l'Appli hOn et l'installer sur votre appareil portable. Ensuite, enregistrez votre hotspot.
Remarque
L'image de la hotte a pour seul but de la présenter. Il se peut qu'elle ne soit pas parfaitement représentative.
1- Appuyez sur le bouton Wi-Fi jusqu'à ce que l'icône clignote. Lorsque l'appariement est terminé, l'icône Wi-Fi est activée.
Entretien
Avant le nettoyage, éteignez l'appareil et débranchez-le.
I. nettoyage régulier
Utilisez un chiffon doux humidifié avec de l'eau moyennement savonneuse ou un détergent ménager. N'utilisez jamais de tampon métallique, de produit chimique, de matériel abrasif ou de brosse rigide pour nettoyer l'appareil.
II. nettoyage mensuel du filtre à graisse
Fondamental : Nettoyez le filtre tous les mois pour éviter tout risque d'incendie.
Le filtre recueille la graisse, la fumée et la poussière... de sorte que le filtre affecte directement
l'efficacité de la hotte. S'il n'est pas nettoyé, le résidu degraisse (potentiellement inflammable) saturare le fentre. Nettoyez-le avec un détergent ménager.
III. nettoyage annuel du filtre à charbon actif
S'applique UNIQUEMENT à l'unité installée en tant qu'une de recirculation (non ventilée vers l'extérieur). Ce filtre piège les odeurs et doit être remplaçé au moins une fois par an en fonction de la fréquence d'utilisation de la hotte.
Changement d'ampoule
Retirez les vis sur la vitre, retirez la vitre de la hotte. Identifiez l'ampoule qui doit être remplacée, vous la trouvez dans le luminaire qui se trouve à l'intérieur de la section exposée de l'auvent.
Débranchez le point de câblage de la lampe et retirez les porte-ampoules et le câblage de la hotte. Important : Il n'est pas possible de replacer chacune des ampoules, il sera nécessaire d'obtenir les ampoules, les supports d'ampoules et le câblage en tant que pièce complète. (lumière LED : MAX. 1,5 W)
Installez les ampoules de rechange, les porte-ampoules et le câblage de la même manière que les ampoules d'origine. Raccordez ensuite de nouveau le point de câblage de la lumière.
Remettez la vitre de la hotte et fixez les vis en verre. Assurez-vous que les vis seront complètement serrées.
| Problème | Cause | Solution | |
| Lumière allumée, mais le ventilateur ne fonctionne pas. | La pale du ventilateur est coincée. | Éteignez l'appareil et faites- le réparer uniquement par du personnel d'entretien qualifié. | |
| Le moteur est endommagé. | |||
| La lumière et le ventilateur ne fonctionnent pas | Unene ampoule halogène a grillé. | Remplacez l'ampoule par un calibre correct. | |
| Le cordon d'alimentation est desserré. | Branchez à nouveau l'alimentation. | ||
| Vibration grave de l'appareil | La pale du ventilateur est endommagée. | Commutation de l'unité et réparation par du personnel d'entretien qualifié uniquement. | |
| Le moteur du ventilateur n'est pas fixé fermement. | Éteignez l'appareil et faites- le réparer uniquement par du personnel d'entretien qualifié. | ||
| L'appareil n'est pas correctement accroché au support. | Faites descendre l'appareil et vérifie si le support est correctement positionné. | ||
| Les performances d'aspiration ne sont pas bonnes | Distance trop grande entre l'appareil et le plan de cuisson | Réajustez la distance à 65-75 cm | |
| Technologie | Wi-Fi | ||
| Standard | 802.11 b/g/n | ||
| Bande(s) de fréquence [MHz] | 2400 MHz-2483,5 MHz | ||
| Puisance maximale [mW] | 100 mW | ||
| Informations sur le produit pour les équipements en réseau | |||
| consommation d'énergie du produit en veille en réseau si tous les ports réseau câblés sont raccordés et ceux sans fil sont activés : | 2 W | ||
| Comment activer le port de réseau sans fil : | Si la hotte a été enregistrée avec l'APPLICATION, activez cette hotte pour activer le port réseau sans fil. | ||
| Comment désactiver le port de réseau sans fil : | Si la hotte a été enregistrée avec l'APPLICATION, désactivez la hotte pour désactiver le port réseau sans fil. Si la hotte n'a pas été enregistrée avec l'APPLICATION, le port réseau sans fil sera désactivé même si la hotte est activée. | ||
Service après-vente
Si vous ne pouvez pas identifier la cause de l'anomalie de fonctionnement, éteignez l'appareil et contactez le service d'assistance.
NUMERO DE SÉRIE DU PRODUIT. Comment puis-je le trouver ?
Il est important de communiquer le code de référence de votre appareil et son numéro de série (un code à 16 chiffres qui commence par 3). Il est inscrit sur le certificat de garantie et sur la plaque d'identification de l'appareil.
Cela permettra d'éviter les trajets inutiles vers les techniciens, ce qui permettra d'économiser les frais d'appel correspondants.
Cet appareil comporte les symboles conformes à la directive française 2012/19/EU sur les déchets des équipements électriques et électroniques (DEEE).
Les DEEE contiennent à la fois des substances polluantes (qui
avoir des conséquences négatives sur l'environnement) et les composants de base (qui peuvent être réutilisés). Il est important de soumettre les déchets DEEE à des traitements spécifiques, afin d'enlever et éliminer tous les polluants de manière adéquate et de récupérer et recycler tous les matériaux. Toute personne peut jouer un rôle important en veillant à ce que les déchets DEEE ne deviennent pas un problème environnemental; pour cela, il est essentiel de suivre quelques règles de base :
Les DEEE ne doivent pas être traités comme des déchets ménagers;
Les DEEE doivent être remis aux points de collecte appropriés gérés par la municipalité ou par des sociétés reconnues. Dans de nombreux pays, pour des DEEE encombrants, la collecte à domicile peut être organisée.
Dans de nombreux pays, lorsque vous achetez un nouvel appareil, l'ancien peut être retourné au détaillant qui est en devoir de le recueillir sans frais de manière individualisée, tant que l'équipement est de type équivalent et a les mêmes fonctions que l'équipement fourni.
