Producttype	Decoratieve muurafzuigkap
Merk	Haier
Model	HATS9DS46BWIFI
Stroomvoorziening	220-240 V ~ 50 Hz
Max. motorvermogen	150 W (schatting)
Verlichting	LED, max. 1,5 W
Aantal snelheden	5 (waarvan 2 boost)
Boostfunctie	Ja, 5 minuten uitschakelvertraging
Timer	Ja, 5 minuten uitgestelde uitschakeling
Connectiviteit	Wi-Fi 802.11 b/g/n, 2,4 GHz
Afvoertype	Extern (kanaal Ø 150 mm) of recirculatie (koolstoffilter)
Vetfilter	Metalen, vaatwasmachinebestendig
Actief koolstoffilter	2 stuks, jaarlijkse vervanging (bij recirculatie)
Minimale afstand kookplaat	65-75 cm
Afmetingen (B x D x H)	Ongeveer 90 x 50 x 60 cm (schatting)
Gewicht	Ongeveer 15 kg (schatting)
Materialen	Roestvrij staal, glas
Veiligheidsklasse	Klasse I (aardverplichting)
Netwerk standby-verbruik	2 W
Geluidsniveau	Ongeveer 55 dB(A) (schatting)
Reserveonderdelen	LED-lampen, filters, bedieningselementen
Repareerbaarheid	Repareerbaarheidsindex niet verstrekt (schatting 7/10)

Veelgestelde vragen - HATS9DS46BWIFI HAIER

Op welke hoogte moet de afzuigkap boven de kookplaat worden geïnstalleerd?

De aanbevolen afstand is 65 tot 75 cm boven de kookplaat voor een optimale efficiëntie.

Hoe maak ik het vetfilter schoon?

Het vetfilter moet elke maand worden gereinigd in de vaatwasser of met de hand met een mild schoonmaakmiddel. Gebruik geen schurende producten.

Hoe activeer ik de recirculatiemodus?

Om de afzuigkap in recirculatiemodus te gebruiken, installeert u de meegeleverde actieve koolstoffilters. Het afvoerkanaal is niet nodig.

Hoe verbind ik de afzuigkap met Wi-Fi?

Download de hOn-app, houd het Wi-Fi-pictogram op de afzuigkap lang ingedrukt tot het knippert en volg de instructies in de app.

Wat moet ik doen als de afzuigkap niet wordt ingeschakeld?

Controleer of de afzuigkap is aangesloten en of de zekering niet is doorgeslagen. Als het snoer beschadigd is, laat het dan vervangen door een professional.

Hoe gebruik ik de timer?

Houd de verlichtingsknop 3 seconden ingedrukt. De snelheidsindicatoren knipperen en de afzuigkap schakelt automatisch uit na 5 minuten.

Wanneer moet ik het actieve koolstoffilter vervangen?

Het koolstoffilter moet minstens eenmaal per jaar worden vervangen, of vaker als de afzuigkap intensief wordt gebruikt.

Hoe vervang ik de LED-lamp?

Verwijder het glas, koppel de bedrading van de lamp los en vervang de volledige lamp + houder + bedrading (specifieke ref.). Het maximale vermogen is 1,5 W.

Waarom trilt de afzuigkap?

Controleer of de afzuigkap stevig aan de muur is bevestigd en de bevestigingsschroeven goed zijn aangedraaid. Als het ventilatorblad beschadigd is, neem dan contact op met de klantenservice.

Wat is de garantie op de Haier HATS9DS46BWIFI afzuigkap?

De standaardgarantie is 2 jaar (onderdelen en arbeid), onder voorbehoud van installatie en gebruik volgens de instructies.

GEBRUIKSAANWIJZING HATS9DS46BWIFI HAIER

Bedankt dat u voor deze afzuigkap hebt gekozen.

Deze handleiding is opgesteld om u alle nodige instructies te verschaffen met betrekking tot het installereren, het gebruik en het onderhoud van het apparaat.

Om het apparaat correct en veilig te lately werken, dient u deze handleiding voorafgaand aan de installmentie en het gebruik zorgvuldig door te lezen.

De afzuigkap is van hoogwaardige materialen gemaatk en heeft een gastroomlijnd design. Het apparaat is uitgerust met een krachtige elektromotor en centrifugaalventilator. Dit garandeert een sterke zuigkracht, een geluidsarme werkung, een vetfilter dat Niet kleverig worden en een gemakkelijke installment.

Candy Hoover Group Srl verklaart hierbij dat de radioapparatuur voldoet aan Richtlijn 2014/53/EU en aan de desbetreffende wettelijkke voorschriften (voorde UKCA ['UK Conformity Assessed']-markt).

De volledige tekst van de conformiteitsverklaring is beschikbaar op het volgende internetadres: www.candy-group.com

VEILIGHEIDSMAATREGELEN

Laat nooit kinderen het apparaat bedieren.
- De afzuiigkap is alleen bedoel voor thuisgebruik en is Niet geschikt voor barbecue, noch voor horeca of winkels waar vlees of andere gerechten worden geroosterd, noch voor andere commerciele doeleinden.
- De afzuigkap en het bijhorende filter moeten regelmatig worden schoongemaakt om het apparaat in goede werkende conditie te houden.
Maak de afzuigkap schoon volgens de instructies in de handleiding en voorkom dat er risico van brandgevaar ontstaat.
Verbied direct bakken op het gasfornuis.
Zorg altijd voor goede ventilatie in de keuken.
- Controller of de voedingskabel nicht is beschadigd alvorens dit apparaat aan te sluiten. Een beschadigde voedingskabel mag alleen worden verrangen door gekwalificeerd onderhoudspersoneel.
Zorg voor voldoende ventilatie van de ruimte wanner de afzuiqkap gegelijktijdig worden gezruikt met toestellen die gas of andere brandstoffen verbranden;
- De lucht mag Niet worden afgevoerd in een pijp die worden gebruikt voor de rookgassen van toestellen die gas of andere brandstoffen verbranden;
- De voorschriften betreffende de afvoer van lucht dienen to worden gespecteerd.

• Houd kinderen in de gaten, om te voorkomen dat zij met het apparaat spelen.
• Niet flamberen onder de afzuigkap.

De afzigkap is nicht bedoeld voor installmentie boven een fornuis metmeer dan vier pitten

• Zorg voor voldoende ventilatie van de ruimte wanner de afzuigkap gewiktijdig worden gebruikt met apparaten die gas of andere brandstoffen verbranden (niet van toepassing op apparaten die de lucht alleen terug de ruimte invoeren);

• De details met betrekking tot manier en frequentie van reinigen.
  Er bestaat brandgevaar als de reiniging nicht conform de instructies worden uitgevoerd.

• Niet flamberen onder de afzuigkap.
• VOORZICHTIG: Bij gebruik van kooktoestellen konnen toegankelijke delen heet worden.

Gevaar voor elektrische schok

Sluit dit toestel uitsluitend aan op een correct geaard stopcontact. Neem bij twijfel contact op met een gekwalificeerde elektromonteur voor advies.
Niet opvolgen van deze instructies kan leiden tot de dood, brand of elektrische schok.

De in dit product gebruikte lamp is nicht geschikt voor gebruik bij de verlichting van een kamer.

Deze lamp heeft als doel verlichting te bieden voor het gebruik van het product.

Alle installaties moeten door een vakbekwame persoon of gekwalificeerde elektricien worden uitgevoerd. Controller voordat u het apparaat op de elektrische voeding aansluit of de netspanning overeenkomt met de spanning op het typeplaatje.

Directe aansluiting

Het apparaat要去 direct op de netvoeding worden aangesloten met een omnipolaire scheidigsschakelaar met een minimum opening van 3mm tussen de contacten.

De installerateur moet controleren of de elektrische aansluiting juist is uitgevoerd en overeenkomt met het bedrangsschema.

De kabel mag Niet gebogen of samengedrukt zich.

Controleer regelmatig of de stekker en het snoer Niet zich beschadigd. Als het netsnoor beschadigd is, moet het worden verrangen door een speciaal snoer of samenstel dat verkrijgbaar is bij de fabrikant of diens servicevertegenwoordiger.

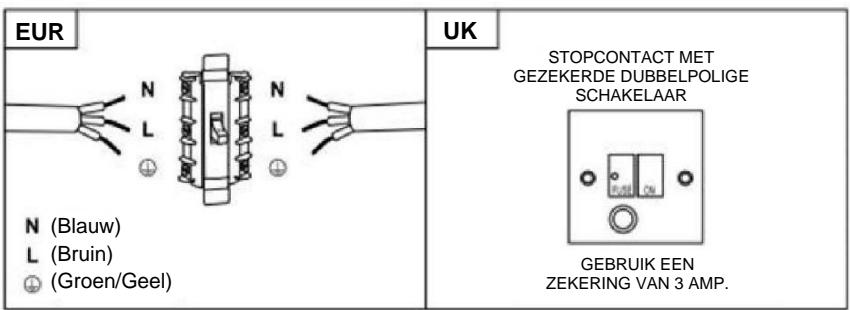

WAARSCHUWING: Dit is een Klasse I-apparaat dat geaard MOET worden

Dit apparaat heeft een 3-aderige voedingskabel die als volgt is gekleurd:

Bruin = fasedraad, de aanvoerdraad van de stroom

Blauw = nuldraad, de afvoerdraad van de stroom

Groen en geel = aardedraad

Er moet een zekering van 3 ampère worden gebruikt.

Lijst van accessoires voor standardinstallatie

Benaming	Afbeelding	Aantal
Behuizing		1
Bovenste afvoerijp		1
Onderste afvoerijp		1
Beugel onderste afvoerijp		1
Beugel bovenste afvoerijp		1
Ophangplaat		1
Pluggen φ8φ8xφ6 wit		9
SchroevenST4.0x30		9
φ7,2 schroevenST4.0x8		2
Luchtuitlaat		1
Koolstofffilter		2

INSTALLATIE (montage op de muur)

Als u een uitlauf aan buiten hebt, kutu uw afzuiigkap aansluiten zoals op onderstaande afbeelding met behulp van een afzuiigkanaal (email, aluminium, onbrandbare flexibele buis met een binnendiameter van 150 mm)

1. Zet voorafgaand aan de installmentie het apparaat UIT en neem de stekker UIT het stopcontact.

1. Voor het Beste effect要去 de afzuigkap op 65-75 cm afstand boven het kookvlak worden geplaatst.

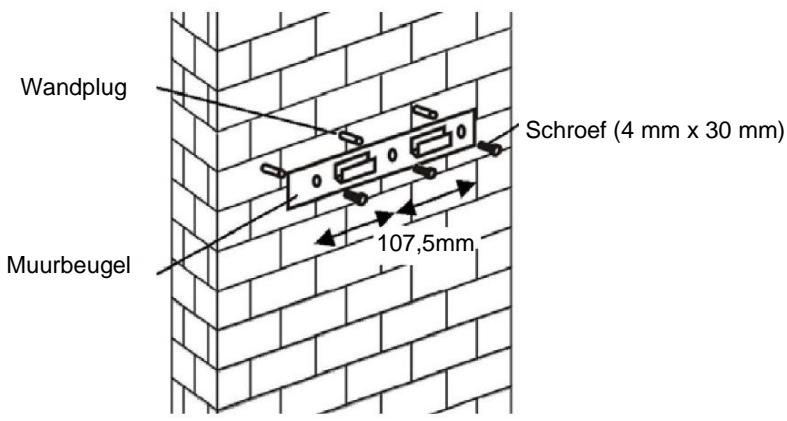

1. Boor 3 gaten van 8mm voor de beugel. Bevestig de beugel op de muur met de meegeleverde schroeven.

1. Til de afzigkap op en hang hem aan de haak van de wandbeugel.

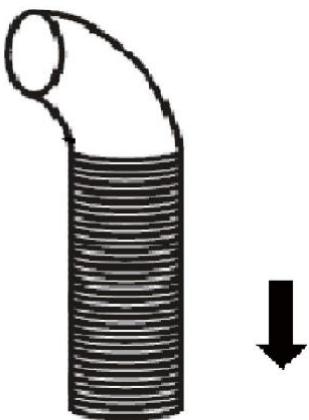

1. Bevestig de terugslagklep aan de luchtuitlaat van de afzuigkap. Bevestig verwolgens de uitlaatpijp op de terugslagklep zoals hieronder weergegeven.

Uitlaatpijp

Afzuigkap

6.

i. Breng het glas op de juiste plaats aan bovenop de afzuigkap.
ii. Bevestig het met 4 schroeven met onderlegring. Draai de schroeven Niet te vast aan om te voorkomen dat het glas breekt.

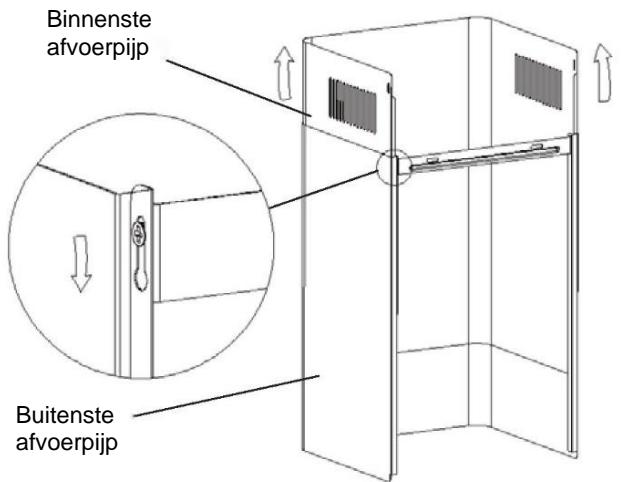

i. Plaats de binnenste afvoerijp in de buitenste afvoerijp. Trek verrolgens de binnenste afvoerijp omhoog. Stel het geheel in op de vereiste hoogte.

ii. Verschuif de afvoerijp om de hoogte van de afvoer aan te passen. Als de vereiste hoogte is bereikt, hang dan de bevestigingsopening aan de bevestigingssschroeven, zoals in de onderstaande afbeelding worden weergegeven.

8.

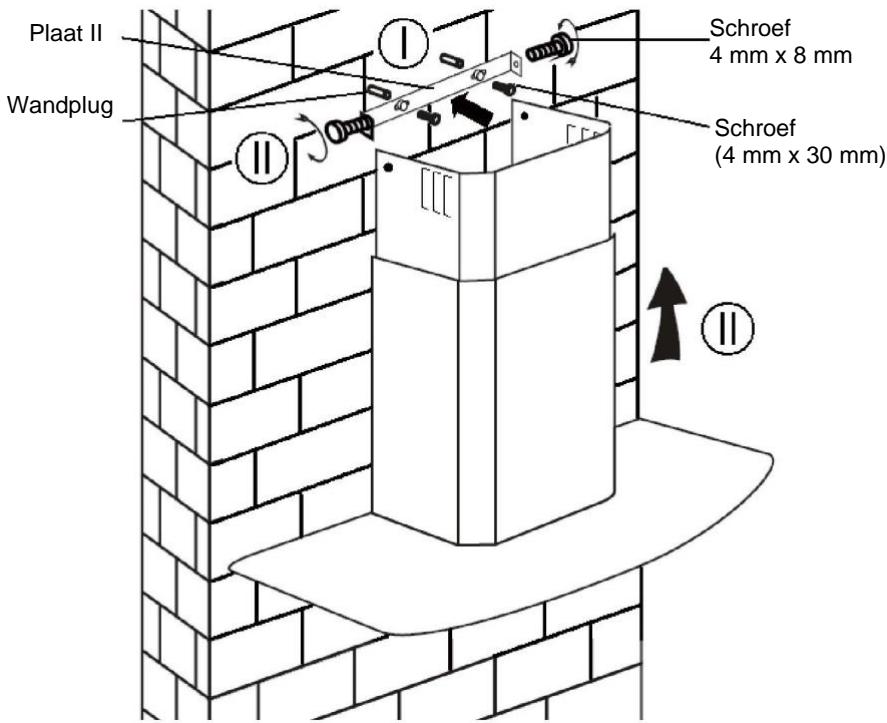

i. Boor 2 gaten van 8 mm voor staat II. Bevestig staat II op de muur met de 2 meegeleverde schroeven.
ii. Plaats de afvoerpijp gegen de plaat en zet vast met 2 schroeven.

Lijst van accessoires voor standaardinstallatie

Benaming	Afbeelding	Aantal
Luchtdeflector		1
Beugel		1
Pluggen φ8 φ8xφ6 wit		2
Schroeven ST4.0x30		2
Schroeven ST3.5x12		2

INSTALLATIE (LUCHTDEFLECTOR):

De luchtdeflector worden vermeld als bijgeleverd en nicht optioneel.

1. Buig voor de installmentie de beiden uiteinden van de beugel krom zoals hieronder te zien is:

1. Bevestig de beugel aan de T-vormige kunststof uitlauf met 2 meegeleverde schroeven ST3.5x12 mm.

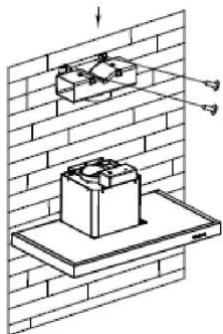

1. Boor 2 gaten voor de wandpluggen en schroef en bevestig verzolgens de beugel op de muur met 2 van de bijgeleverde schroeven ST4x30 mm.

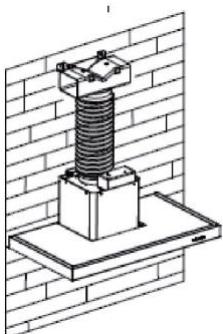

1. Bevestig de uitlaatpijp aan de luchtuitlaat van de afzuigkap zoals hieronder te zien is:

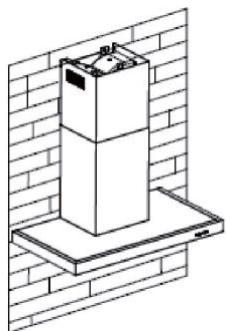

1. Installer de afvoerpijp op de eenheid en bevestig.

"Let op: De T-vormige kunststof uitlaat en v-kleppen können nicht tegelijkertijd worden gebruikt. U kurz ze op twee manieren gebruiken: 1) Plaats de v-klep op de bestaande uitlaat; 2) Gebruik de T-vormige kunststof uitlaat, voeg geen v-klep toe."
"Let op: Het product worden geleverd met v-klep accessoire. Dit accessoire is nicht verplicht voor installmentie, bediening en gebruik van het product."

Als u geen afvoer maar buiten hebts, is de afzuigbuis Niet nodig en is installment vergelijkbaar met de installment in het gedeelte 'INSTALLATIE (VENTILATIE BUITEN)'.

Actiefkoolfilters worden gebruikt voor het opvangen van geurtjes.

Om het actiefkoolfilter te installereren, moet eerst het vetfilter worden losgemaakt. Druk op de blokkering en trek het filter omlaag.

Bevestig het actiefkooffilter in het apparaat en draai het rechtsom. Doe hetzelfde aan de andere kant.

SLUITEN

OPMERKING:

O Controller of het filter stevig vastzit. Anders kan het losraken en gevaarveroorzaken.
Wanner een actiefkoofilter is bevestigd, neemt het zuigvermogen af.

BESCHRIJVING VAN DE ONDERDELEN

CONFIGURATIE 1

1 Knop lage snelheid

Deze worden gebruikt om de keulen te ventileren. Deze stand is geschikt voor sudderende gerechten en voor gerechten waar bij nicht heel stoom vrijkomt.

2 Knop middelhoge snelheid

Deze stromingssnelheid van de lucht is ideaal voor afzuiigbing bij standarddkookwerkzaamheden.

3 Knop hoge snelheid

Wonneer zeer dichte rook of stoom wordt geprodueerd, drukt u op de knop voor hoge snelheid voor een zeer efectieve ventilatie.

B Boost 1 (snelheid 4)

Druk op snugelid b toets 1, de acheftergrundverlichting van de snugelid B is ingeschakeld en de afzuigkap werkt op boost-modus;

B+ Boost 2 (snelheid 5)

Druk op snuglheid b toets 2, de achtergrondverlichting van snuglheid B^+ is ingeschakeld en de afzuigkap werkt op boost-modus;

Verlichting

Druk kort om het Licht aan of uit te zetten

Quick-timer: Houd delichtknop gedurende 3 seconden ingedrukt. De knoppen van de ventilatorsnelheid zullen knipperen en 5 minutes aftellen. Na 5 minuten gaan de motor en het Licht automatisch uit en klinken er drie zoemergeluiden.

Wifiverbinding

Houd het wifipictogram even ingedrukt en ga waar de verbindingsmodus: de verlichting van het wifipictogram blijft knipperen om aan te Geven dat verbinding worden gemaaakt. Als verbinding is gemaaakt, gaat de verlichting van het wifipictogram helemaal aan, net als in de stand-bymodus. Houd het wifipictogram nogmaals even ingedrukt en de verbinding worden stopgezet.

CONFIGURATIE 2

1 2 3 B

STAND-BYMODUS.

Nadat de spanning is aangesloten gaat alle verlichting en het systeem in STAND-BYMODUS.

1 Knop lage snelheid

Deze worden gebruikt om de keulen te ventilieren. Deze stand is geschikt voor sudderende gerechten en voor gerechten waar bij nicht heel stoom vrijkomt.

2 Knop middelhoge snelheid

Deze stromingssnelheid van de lucht is ideaal voor afzuigbing bij standarddkookwerkzaamheden.

3 Knop hoge snelheid

Wonneer zeer dichte rook of stoom wordt geprodueerd, drukt u op de knop voor hoge snelheid voor een zeer efectieve ventilatie.

B Boosterfunctie

Deze kap heeft een boosterfunctie. Om de booster te activeren, drukt u op B tot snugl 4. Ga waar de hoogste snugl lid cap in gebruik is en de snuglheid wordt gedurende 5 minuten verhoogd, alvorens wee ter vertragen.

Verlichting

Druk kort om het Licht aan of uit te zetten

Quick-timer: Houd de Lichtknop gedurende 3 seconden ingedrukt. De knuppen van de ventilatorsnelheid zullen knipperen en 5 minuten aftellen. Na 5 minuten gaan de motor en het Licht automatisch uit en klinken er drie zoemergeluiden.

Wifiverbinding

Houd het wifipictogram even ingedrukt en ga waar de verbindingsmodus: de verlichting van het wifipictogram blijft knipperen om aan te Geven dat verbinding wordt gemaakt. Als verbinding is gemaakt, gaat de verlichting van het wifipictogram helemaal aan, net als in de stand-bymodus. Houd het wifipictogram nogmaals even ingedrukt en de verbinding wordt stopgezet.

De hOn-app downloaden

Allereerst moet u hOn-app downloaden en op uw draagbare toestel installeren.
Registreer verrolgens uw afzuiqkap.

GET IT ON Google Play

De afbeelding van de afzigkap isuitsluitend ter illustratie. Het kan zich dat het Niet een perfecte weerspiegeling van uw apparaat is.

1- Druk op de wifiknop totdat het pictogram begint te knipperen. Als het koppelen is voltooid blijft het wifi-pictogram branden.

Alvorens het apparaat te reinigen, zet u het uit en haalt u de stekker uit het stopcontact.

I. Normale reiniging

Gebruik een zachte doek die in een handwarm mild sopje of een schoonmaakproduct voor het huishouden is bevochtigd. Gebruik nooit metalen voorwerpen, chemische, schurende materialen of harde borstels om het apparaat te reinigen.

II. Maandelijkke reiniging van het vetfilter

ESSENTIEEL: Als u het filter elk meand schoonmaakt, kan dit brandgevaar voorkomen.

Het filter vangt vet, rook en stof op ... dit betekent dat het filter reckstreeks invloed heeft op de efficicntie van de afzuiigkap. Als het filter Niet wordt schoongemaaakt, kuren de vetresten (die potenteel brandhaar zijn) het filter verzadigen. Reinig het filter met een huishoudelijk schoonmaakproduct.

III. Jaarlijke reiniging van het actiefkoolfilter

ALLEEN van toepassing als het product worden geinstalleerd als recirculatie-eenheid (zonder ventilatie maar buiten). Dit filter vangt geuren op en moet eenmaal peraar worden verrangen, afhankelijk van de gebruiks Frequentie van de afzuigkap.

IV. Lamp verrangen

Verwijder de schroeven uit het glas, neem de glazen kap weg. Lokaliseer het lampje dat moet worden verrangen. De lampjes bevinden zich in de armatuur aan de binnenkant van het nu open deel van de kap.

Maak de bedrading los en verwijder de lamphoulders en de bedrading uit de kap. Belangrijk: Het is Niet möglich de lampjes afzonderlijk te verrangen, maar de lampjes, lamphoulders en bedrading要去en als geheel worden verwijderd. (ledlampje: MAX 1,5 W)

Plaats de neue lampjes, lamphounders en bedrading opdezelfde wijze als de oorspronkelijke onderdelen. Sluit de bedrading weeer aan.

Plaats de glazen kap terug en bevestig de glasschroeven. Zorg dat de schroeven helemaal worden aangedraaid.

PROBLEM OPLOSSEN

Fout	Oorzaak	Oplossing
Verlichting brandt, maar de ventilator werkt nicht	Het waaierblad van de ventilator zit vast.	Zet het apparaat uit en(aaat het uitsluitend door gekwalificeerd onderhoudspersoneel repareren.
	De motor is beschadigd.
De verlichting en de ventilator werken allebei nicht	Het halogeneelampje is defect.	Vervang het lampje door een ander met het juiste vermogen.
	Voedingssoer komt los.	Steek de stekker wee in het stopcontact.
Het apparaat trilt zeer sterk	Het waaierblad van de ventilator is beschadigd.	Schakel het apparaat uit en(aaat het uitsluitend door gekwalificeerd onderhoudspersoneel repareren.
	De motor van de ventilator zit nicht goed vast.	Zet het apparaat uit en(aaat het uitsluitend door gekwalificeerd onderhoudspersoneel repareren.
	Het apparaat is Niet correct op de beugel gehangen.	Neem het apparaat van de beugel en controllerer of de beugel op de juisteplaats zit.
Afzuigwerking is nicht goed	Te grote afstand+tussen het apparaat en het kookvlak	Pas de afstand aan tot 65-75 cm

Technologie	Wifi
Standaard	802.11 b/g/n
Frequentieband(en) [MHz]	2400 MHz ~ 2483,5 MHz
Maximaal vermogen [mW]	100 mW

Productinformationie voor netwerkapparatuur
stroomverbruik van het product in stand-by in een network, als alle bedraste netwerkpoorten zijn aangesloten en alle draadloze netwerkpoorten geactiveerdঃ:	2W
Een draadloze netwerkpoort activeren:	Als de afzuigkap is geregisteerd in de app, schakel dan de afzuiig in om de draadloze netwerkpoort te activeren.
Een draadloze netwerkpoort deactiveren:	Als de afzuigkap is geregisteerd in de app, schakel dan de afzuiigkap uit om de draadloze netwerkpoort uit te schakelen. Als de afzuigkap nog Niet is geregisteerd in de app, dan worden de draadloze netwerkpoort, zelfs als de afzuigkap aan staat, gedeactiveerd.

SERVICEAFDELING/KLANTENSERVICE

Als u de oorzaak van de afwijkende werkig Niet=kunt vinden, het apparaat uitzetten en contact opnemen met de klantenservice.

SERIENUMMER VAN HET PRODUCT. Waar vind ik dat?

Het is belangrijk dat u aan de klantenservice de productcode en het serienummer (een uit 16 tekens bestaande code die begint met een 3) van uw product doorgeeft; dit nummer is te vinden op het garantiecertificaat of op het typeplaatje op het apparaat. Hiermee voorkomt u onnodige ritten van servicemonteurs en (belangrijker) voorkomt u de bijbehorende voorrijkosten.

Dit apparaat is gemarkeerd conform de Europese Richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

AEEA bevat zowel verwuiende stoffen (die negatieve gevolgen voor het milieu konnen hebben) als basiscomponenten (die hergebruikt konnen worden). Het is belangrijk om WEEE te onderwerpen aan specifieke behandelingen ten einde alle verwuiende stoffen juist te verwijderen en af te voeren en alle materialen te recupereren en te recycleren.

Individuen können een belangrijke rol speloen om ervoor te zorgen dat WEEE geen milieuprobleem worden. Het is van essentieel belang om enkele basisregels te volgen:

AEEA mag nicht worden behandeld als huishoudelijk afval.

AEEA moet worden ingeleverd bij relevante inzamelpunten die worden beheerd door de gemeente of door geregistreeerde bedrijven. In veel landen bestaat de möglichkheid große AEEA thus te latent ophalen.

In veel landen kan, wonneer u een neueu apparaat koopt, het oude worden teruggegeven aan de detailhandelaar die het Gratis moet innemen met dien verstande dat de apparatuur van een gelijkwaardig type is endezelfde functies had als de geleverde apparatuur.
