MODE D'EMPLOI TINA-05 VALBERG

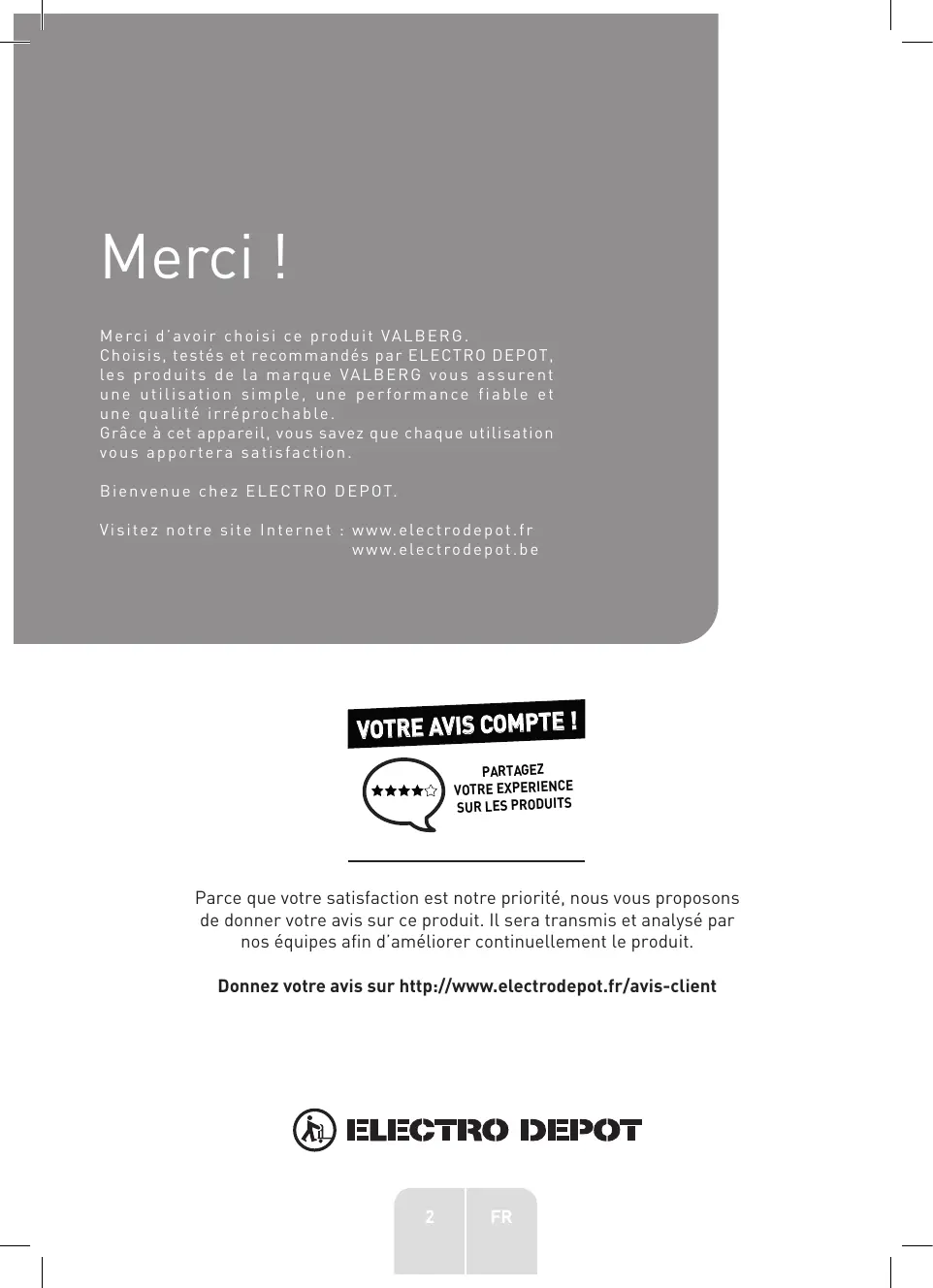

Ce produit est garanti pour une période de 2 ans à partir de la date d’achat*, contre toute défaillance résultant d’un vice de fabrication ou de matériau. Cette garantie ne couvre pas les vices ou les dommages résultant d’une mauvaise installation, d’une utilisation incorrecte ou de l’usure anormale du produit. 02/2022-01 2/2 *sur présentation du ticket de caisse. WARRANTY CONDITIONS

Parce que votre satisfaction est notre priorité, nous vous proposons de donner votre avis sur ce produit. Il sera transmis et analysé par nos équipes afin d’améliorer continuellement le produit. Donnez votre avis sur http://www.electrodepot.fr/avis-client

Aperçu de l’appareil Composants Aperçu de l’appareil Utilisation prévue Caractéristiques

Utilisation de l’appareil Installation Fonctionnement

Nettoyage et entretien Nettoyage et entretien Dépannage Rangement Les notices sont aussi disponibles sur le site http://www.electrodepot.fr/sav/notices/ http://www.electrodepot.be/fr/sav/notices

Aperçu de l’appareil Composants Panneau de commande Indicateur de réservoir d’eau plein Indicateurs de haute/basse vitesse Voyant du minuteur Écran Voyants de mode :

• Dehum (déshumidificateur)
• Fan (ventilateur) Bouton POWER (marche/arrêt) Boutons TEMP+ / TEMPBouton MODE Bouton SPEED (vitesse) Bouton TIMER (minuteur) Récepteur de la télécommande Sortie d'air froid Roulette (x4) Couvercle d'entrée d'air supérieure avec filtre

Aperçu de l’appareil Poignée Sortie d'air Couvercle d'entrée d'air inférieure Bouchon de vidange Tuyau d'évacuation Connecteur d’évacuation Connecteur de fenêtre Boulon, rondelle et écrou papillon Cadre de fenêtre réglable Télécommande Bouton POWER (marche/arrêt) Boutons AUGMENTER/RÉDUIRE Bouton TIMER (minuteur) Transmetteur de capteur Bouton MODE Bouton SPEED (vitesse)

Aperçu de l’appareil Aperçu de l’appareil

Déballez l’appareil. Retirer toutes les étiquettes du produit. Veuillez vérifier son exhaustivité et s’il est en bon état. Si l’appareil est endommagé ou présente un dysfonctionnement, ne l’utilisez pas et rapportez-le à votre revendeur ou service après-vente. Conservez tous les emballages hors de portée des enfants. Il existe un risque d’accident si les enfants jouent avec les matériaux d’emballage. Utilisation prévue

Ce produit est conçu exclusivement pour un usage domestique. Il n’est pas conçu pour une utilisation industrielle ou professionnelle. Toute autre utilisation est susceptible d’endommager le produit ou de provoquer des blessures. Caractéristiques Modèle : VALBERG – 972441 – CLIM-A5 Unité principale Capacité de refroidissement : 1 500 W (5 000 BTU) Capacité de déshumidification : 0,5 l/h Tension de fonctionnement : CA 220-240 V, ~50 Hz Puissance/courant d'entrée de refroidissement : Débit d'air : 575 W/2,67 A 250 m³/h Gaz réfrigérant : R290 / 75 g Pression de sortie : 2,5 MPa Pression d'aspiration : 1,2 MPa Fusible : 3,15 A, CA 250 V Taille de l'unité principale (l x P x H) : 33,0 x 28,0 x 68,5 cm Poids : 18 kg Classe de protection : Classe I Télécommande Pile : 1 pile CR2025 3 V (fournie) Distance de fonctionnement : 5 mètres

Aperçu de l’appareil Symbole Valeur Unité Pnom de refroidissement 1,5

Puissance de refroidissement nominale : PEER 0,570

Puissance calorifique nominale : PCOP

Consommation électrique avec le « thermostat éteint » : PTO

Consommation électrique en mode « veille » : PSR 0,5

Capacité de refroidissement nominale : Capacité de chauffage nominale : Coefficient d'efficacité énergétique nominal : Coefficient de performance nominal : Une consommation électrique horaire de « 0,575 » kWh, déterminée en fonction des résultats obtenus dans des conditions de test standard. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil.

0,575 kWh/60 min. Niveau de puissance acoustique : LWA

dB(A) Potentiel de réchauffement climatique : PRP

kg/eq. C02 Coordonnées pour plus d'informations : ELECTRO DEPOT 1 route de Vendeville 59155 FACHES-THUMESNIL- FRANCE REMARQUE : N’essayez jamais de réparer le circuit de réfrigération ou de démonter l’appareil. Contactez toujours un technicien qualifié.

Utilisation de l’appareil Installation ATTENTION ! Vérifiez que l’appareil est éteint et débranché de la prise secteur avant d’installer ou de changer des pièces. Sélection d’un emplacement adéquat pour l’appareil

• L’appareil doit être installé dans une pièce de plus de 4 m².
• Placez l’appareil sur une surface stable et plane.
• Assurez-vous de laisser au moins 60 cm d’espace autour de l’ensemble de l’appareil pour permettre une bonne aération et éviter que la sortie/l’entrée d’air ne soit bloquée par des objets ménagers, tels que des rideaux, des meubles et des murs.
• Placez l’appareil près d’une fenêtre ou d’une porte et à proximité d’une prise secteur. Installation du système d’évacuation Fixez le connecteur d’évacuation à une extrémité du tuyau d’évacuation en poussant ce dernier dans le connecteur d’évacuation, puis en le tournant dans le sens des aiguilles d’une montre jusqu’à ce qu’il s’enclenche fermement. De la même manière, fixez l’autre extrémité du tuyau d’évacuation au connecteur de fenêtre. Étendez le cadre réglable pour l’ajuster à votre fenêtre. Fixez-le avec le boulon, la rondelle et l’écrou papillon. Placez le cadre horizontalement pour les fenêtres à guillotine et verticalement pour les fenêtres coulissantes horizontales. Fixez le connecteur de fenêtre sur le cadre réglable et appuyez fermement jusqu’à ce qu’il s’enclenche. Utilisez du ruban adhésif pour fixer le cadre réglable et couvrir tous les espaces autour du cadre ou du connecteur de fenêtre, afin de garantir une efficacité maximale. Fixez le tuyau d’évacuation assemblé à l’arrière de l’appareil en alignant les rainures du connecteur d’évacuation avec les fentes de l’orifice d’évacuation. Appuyez ensuite fermement pour le maintenir en place. Rallongez le tuyau d’évacuation autant que nécessaire pour placer l’appareil dans la position souhaitée. La longueur du tuyau d’évacuation est de 24 cm à 150 cm. REMARQUE : Veillez à ne pas étirer à l’excès, écraser ou plier de façon abrupte le tuyau d’évacuation, car cela pourrait entraîner des dommages et/ou un dysfonctionnement. Assurez-vous qu’il y a au moins 60 cm entre l’appareil et les autres objets. Une ventilation insuffisante peut entraîner une surchauffe.

Utilisation de l’appareil Installation de la pile de la télécommande Retirez le film plastique du compartiment de la pile.

Poussez le bouton de déverrouillage vers l’intérieur et tirez sur le support de la pile pour le sortir. Retirez la pile usée. Insérez 1 pile CR2025 3 V en respectant les polarités (+ et -) indiquées sur le support. Replacez le support de la pile dans la télécommande en le faisant glisser jusqu’à entendre un clic. La télécommande est maintenant prête à être utilisée. ATTENTION ! Retirez les piles lorsque vous prévoyez de ne pas utiliser la télécommande pendant une longue période. Fonctionnement AVERTISSEMENT ! Avant de mettre l’appareil en marche, assurez-vous qu’il est resté en position verticale pendant au moins 6 heures. Mise en marche/arrêt de l’appareil

• Branchez la fiche sur une prise secteur. L’appareil émettra un bip sonore et la température actuelle s’affichera.
• Appuyez sur le bouton pour mettre l’appareil en marche. Le mode FAN (ventilateur, qui est le mode par défaut) commencera à basse vitesse. Les voyants de ventilateur et de basse vitesse s’allumeront et la température actuelle s’affichera.
• Appuyez à nouveau sur le bouton pour éteindre l’appareil.
• Débranchez l’appareil de la prise secteur pour l’éteindre complètement. Sélection d’un mode de l’appareil pour sélectionner 1 des 3 modes (le voyant

1. Appuyez sur le bouton

correspondant s’allumera) : Voyant de mode Description Cool (Froid) (Climatiseur)

• Refroidit la température de l'air jusqu’à la température réglée (16 °C à 31 °C).
• Vous pouvez sélectionner toutes les fonctions dans ce mode : température, vitesse et minuteur. IMPORTANT : Le tuyau d'évacuation doit être raccordé pour évacuer l'air chaud vers l'extérieur.

Utilisation de l’appareil Dehum (Déshumidificateur)

• Élimine l'humidité de l'air.
• La vitesse du ventilateur est réglée sur une vitesse basse. Le mode Minuteur peut être sélectionné mais la vitesse et la température seront désactivées dans ce mode. IMPORTANT : Lorsque le voyant W.F s'allume, vous devez vider le réservoir d'eau de l’appareil ; reportez-vous à la section Vidange manuelle de l'appareil pour découvrir comment vidanger l'appareil. Fan (Ventilateur)

• Fait circuler l'air sans le refroidir.
• Seules les fonctions de vitesse et de minuteur peuvent être sélectionnées dans ce mode. REMARQUE : Aucun tuyau d'évacuation n'est nécessaire. Température (mode climatiseur uniquement)
• Appuyez sur les boutons + / - autant de fois que nécessaire pour régler la température indiquée à l’écran (de 16 °C à 31 °C). La température cible réglée s’affichera pendant 5 secondes, puis lorsque le climatiseur est en cours d’utilisation, la température ambiante actuelle s’affichera.
• Si la température ambiante est inférieure à la température réglée, la fonction de climatisation s’arrêtera, mais le ventilateur continuera de fonctionner.
• L’appareil active et arrête la fonction de climatisation pour maintenir la température réglée. Speed (Vitesse, mode climatiseur/ventilateur uniquement) pour sélectionner la vitesse basse ou haute (le voyant
• Appuyez sur le bouton correspondant s’allumera). Timer (Minuteur, tous les modes) Vous pouvez régler le minuteur pour mettre en marche ou éteindre l’appareil après une période comprise entre 1 et 24 heures.
• Pour régler l’heure d’arrêt de l’appareil, assurez-vous qu’il est sous tension. Appuyez sur le bouton pour entrer dans la fonction du minuteur. Le voyant du minuteur s’allume et l’heure clignote. Appuyez ensuite sur les boutons + / - pour régler le nombre d’heures après lesquelles vous souhaitez que l’appareil s’éteigne. Appuyez sur le bouton (lorsque l’heure clignote et avant que le mode de réglage ne s’éteigne et ne s’arrête de clignoter) pour confirmer et lancer le minuteur. REMARQUE : Lorsque vous réglez le minuteur, le temps restant s’affiche à l’écran.

Pour régler l’appareil pour qu’il s’allume à une certaine heure, assurez-vous qu’il est hors tension. Appuyez sur le bouton pour entrer dans la fonction du minuteur. Le voyant du minuteur s’allume et l’heure clignote. Appuyez ensuite sur les boutons + / - pour régler le nombre d’heures après lesquelles vous souhaitez que l’appareil s’allume. Appuyez sur le bouton (lorsque l’heure clignote et avant que le mode de réglage ne s’éteigne et ne s’arrête de clignoter) pour confirmer et lancer le minuteur.

Utilisation de l’appareil REMARQUE : Lorsque la minuterie est réglée pour la mise en marche de l’appareil, l’écran affiche le nombre d’heures restantes.

Pour annuler le minuteur, appuyez sur le bouton s’éteigne. jusqu’à ce que le voyant du minuteur Direction du flux d’air Pour changer la direction du flux d’air verticalement (vers le haut ou vers le bas), il suffit de pousser les clapets d’aération vers le haut ou vers le bas. Pour changer la direction du flux d’air horizontalement (gauche ou droite), tirez le levier qui déplace les clapets intérieurs vers la gauche ou vers la droite. Protection de surcharge Si l’appareil s’éteint en raison d’une panne de courant ou d’une surchauffe, vous devez attendre 3 minutes avant de le redémarrer. Si la fiche est retirée, tous les réglages du minuteur seront perdus et l’appareil démarrera en mode par défaut. La protection contre les surcharges peut se déclencher dans les situations suivantes : Mode Environnement Climatisation La température ambiante est supérieure à 43 °C La température ambiante est inférieure à 15 °C Déshumidification La température ambiante est inférieure à 15 °C Ventilation La température ambiante est supérieure à 31 °C REMARQUE : Si des fenêtres ou des portes sont laissées ouvertes lorsque l’appareil est en mode climatiseur ou déshumidificateur et que l’humidité relative est supérieure à 80 %, de la condensation peut s’écouler de la sortie d’air froid. Télécommande Les boutons de la télécommande fonctionnent de la même manière que ceux du panneau de commande. Cependant, il y a quelques différences dans les icônes, comme vous pouvez le voir ci-dessous : Télécommande Panneau de commande Fonction Sélectionner le mode

Augmenter ou diminuer la température ou le temps Dirigez la télécommande vers le récepteur à l’avant de l’appareil. Assurez-vous d’utiliser la télécommande à moins de 5 mètres de l’appareil (sans obstacles entre eux). Si la télécommande ne fonctionne pas, rapprochez-la de l’appareil ou changez la pile.

Utilisation de l’appareil REMARQUE : D’autres capteurs infrarouges peuvent interférer avec les performances de la télécommande. Éloignez ces appareils de la télécommande.

Nettoyage et entretien Nettoyage et entretien ATTENTION !

• Éteignez et débranchez toujours l’appareil avant de le nettoyer.
• Pour le nettoyage de l’appareil, n’utilisez jamais de produits inflammables ou abrasifs (comme du benzène ou du white-spirit), de brosses métalliques, d’éponges à récurer, de laine de fer ou d’outils pointus.
• Ne plongez jamais l’appareil, le cordon ou la fiche d’alimentation dans l’eau.
• Nettoyez régulièrement l’appareil et évitez toute accumulation de poussière afin d’optimiser ses performances, de réduire la nécessité de réparations et d’assurer la longévité du produit.
• Nettoyez l’extérieur avec un chiffon doux et humide. Veillez à ce qu’aucun liquide ne pénètre dans l’appareil. Nettoyage du filtre/couvercle d’entrée d’air
• Nettoyez le filtre/couvercle d’entrée d’air supérieure/inférieure toutes les 2 semaines dans des environnements poussiéreux ou après environ 100 heures d’utilisation pour éviter que le flux d’air ne soit restreint et, par conséquent, n’endommage l’appareil.

Tenez la languette du filtre d’entrée d’air supérieur et retirez-le. Utilisez la poignée au bas du couvercle d’entrée d’air inférieure pour le soulever et le retirer. Rincez les éléments à l’eau courante du côté opposé au sens du flux d’air . Utilisez un détergent doux si la saleté est difficile à enlever. Laissez-les sécher complètement à l’air libre. Réinstallez les éléments. Vidange manuelle de l’appareil

• De la condensation peut s’accumuler dans l’appareil, en particulier dans les environnements humides ou lorsqu’il y a de grandes variations de températures entre le jour et la nuit.

Nettoyage et entretien

• Lorsque l’appareil est rempli d’eau, il s’éteint automatiquement et l’indicateur W.F s’allume.
• Placez soigneusement l’appareil au-dessus d’une canalisation ou placez un récipient sous le bouchon de vidange pour recueillir l’eau. Retirez le bouchon. Laissez l’eau s’écouler et, si nécessaire, inclinez l’appareil vers l’arrière pour éliminer les quelques dernières gouttes d’eau.
• Une fois l’appareil vidé, replacez le bouchon de vidange. Assurezvous qu’il est fermement inséré.
• Redémarrez l’appareil. REMARQUE :
• Lorsque le filtre/couvercle d’entrée d’air est retiré, veillez à ne pas toucher les composants (évaporateur) à l’intérieur de l’appareil, car vous pourriez les endommager ou vous blesser.
• N’utilisez jamais l’appareil sans le filtre/couvercle d’entrée d’air en place. Cela pourrait endommager l’évaporateur et d’autres pièces à l’intérieur de l’appareil. Mesures de sécurité à prendre en cas de fuite de fluide frigorigène ATTENTION ! Le gaz réfrigérant est extrêmement inflammable. Veuillez toujours garder à l’esprit que le gaz réfrigérant est inodore. Suivez toutes les précautions de sécurité pour éviter les risques d’incendie, de blessures corporelles ou de mort. Si une fuite est suspectée parce que le boîtier de l’appareil est endommagé, qu’il y a un faible débit d’air, que de l’air chaud s’échappe de l’appareil en mode climatisation ou que vous entendez un léger sifflement, vous devez immédiatement :
• Débrancher l’appareil
• Appeler les pompiers.

Nettoyage et entretien Dépannage Symptôme Cause possible Solution

• La source d’alimentation est mal connectée.
• Il y a trop d’eau dans l’appareil et celui-ci s’est éteint.
• La température ambiante est en dehors de la plage de fonctionnement.

• Insérez fermement la fiche du cordon d’alimentation dans la prise secteur.
• Remplacez le fusible 3,15 A/ CA 250 V (technicien qualifié uniquement).
• Videz l’appareil en retirant le bouchon de vidange.
• La température de fonctionnement doit être comprise entre 5 et 35 °C.

• Le filtre/couvercle d’entrée d’air est sale.
• Le tuyau d’évacuation est bouché.
• Les portes et les fenêtres ont été laissées ouvertes.
• Le mode utilisé est incorrect.
• Le tuyau d’évacuation est détaché.

• Nettoyez le filtre/couvercle d’entrée d’air si nécessaire.
• Retirez tout blocage.
• Gardez les portes et les fenêtres fermées.
• Réglez le mode et, si vous utilisez le mode climatiseur, réglez la température en dessous de la température ambiante actuelle.
• Assurez-vous que le tuyau d’évacuation est solidement fixé. Il y a une fuite d’eau.

• De l’eau s’est répandue hors de l’appareil.

• Videz l’appareil en retirant le bouchon de vidange. Il y a un bruit excessif.

• L’appareil est placé sur une surface inégale.
• Certaines pièces sont mal fixées et vibrent.
• Des bruits de gargouillement peuvent être entendus.

• Placez l’appareil sur un sol horizontal et ferme.
• Fixez et serrez les pièces.
• Cela est normal. Le bruit vient du réfrigérant. L'appareil ne fonctionne pas correctement. L'appareil fonctionne avec une capacité réduite.

Nettoyage et entretien Symptôme Codes d’erreur Cause possible Solution

• Défaillance du capteur de température ambiante.

• Vérifiez la connexion ou remplacez le capteur. Nettoyez et réinsérez le capteur de température.

• Défaillance du capteur d'huile de l'évaporateur.

• Remplacez le capteur du serpentin de l’évaporateur.

• L'appareil est rempli d'eau.

• Défaillance du capteur de serpentin de condenseur.

• Remplacer le capteur de serpentin de condenseur. Rangement Si vous prévoyez de ne pas utiliser l’appareil pendant une période prolongée (plus de quelques semaines), nous vous recommandons de le nettoyer et de le sécher soigneusement. Veuillez ranger l’appareil en suivant les étapes suivantes :

1. Débranchez l’appareil et retirez le tuyau d’évacuation et le cadre

2. Vidangez toute l’eau de l’appareil.

3. Retirez et nettoyez le filtre/couvercle d’entrée d’air. Conservez

le filtre/couvercle d’entrée d’air dans un endroit sec et sans poussière pendant quelques jours avant de le repositionner, pour permettre à l’évaporateur de sécher. Lorsque l’eau a été vidangée, l’appareil peut également être utilisé en mode ventilateur pendant environ une demi-journée à basse vitesse pour bien sécher l’intérieur de l’appareil. Repositionnez ensuite le filtre/couvercle d’entrée d’air et remettez le bouchon de vidange en place.

4. Rangez toujours l’appareil en position verticale.

5. Retirez la pile de la télécommande.

6. Rangez l’appareil et ses accessoires dans un environnement

sec, sans poussière et bien ventilé.

Nettoyage et entretien AVERTISSEMENT ! L’évaporateur à l’intérieur de l’appareil doit être séché avant de ranger l’appareil, pour éviter que de la moisissure ne se forme ou que des pièces internes ne soient endommagées.
