STEP FSI 912 GR - Évier de cuisine FRANKE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine aspirante
Marque	Franke
Modèle	STEP FSI 912 GR
Largeur	898 mm (modèle 90 cm)
Profondeur	Environ 500 mm
Hauteur	Environ 150 mm (corps)
Poids	Environ 15 kg
Alimentation électrique	220-240 V ~ 50 Hz
Puissance moteur	200 W (estimé)
Nombre de vitesses	3 (minimale, moyenne, maximale)
Éclairage	2 lampes (incandescentes 40 W ou halogènes 20 W)
Type d'évacuation	Évacuation extérieure ou recyclage (avec filtre à charbon)
Filtres anti-graisse	Métalliques autoporteurs, lavables au lave-vaisselle
Filtre à charbon actif	Remplacement tous les 3-4 mois (version recyclage)
Distance minimale de sécurité	650 mm entre le plan de cuisson et la hotte
Diamètre de sortie d'air	120 mm (minimum)
Entretien des filtres	Tous les 2 mois (plus souvent en usage intensif)
Nettoyage de la hotte	Chiffon humide et détergent liquide neutre
Sécurité	Ne pas flamber sous la hotte, ne pas laisser de flammes libres
Utilisation domestique	Oui, exclusivement

FOIRE AUX QUESTIONS - STEP FSI 912 GR FRANKE

Quelle est la hauteur minimale entre une cuisinière à gaz et la hotte ?

La distance minimale de sécurité est de 650 mm. Pour les plaques électriques, vérifiez les instructions spécifiques.

Comment nettoyer les filtres anti-graisse métalliques ?

Retirez les filtres et lavez-les au lave-vaisselle ou à la main avec un détergent. Séchez-les avant de les remettre. Effectuez cette opération tous les 2 mois environ.

Quand dois-je remplacer le filtre à charbon actif ?

Le filtre à charbon doit être remplacé tous les 3 à 4 mois, ou plus souvent en cas d'utilisation intensive. Il ne peut pas être lavé.

Comment changer les lampes de la hotte ?

Retirez les filtres anti-graisse. Si la lampe est à incandescence, dévissez-la. Si elle est halogène, retirez le support d'éclairage, extrayez la lampe et insérez-en une nouvelle avec les mêmes caractéristiques (40 W incandescent ou 20 W halogène).

Dois-je installer la hotte en évacuation ou en recyclage ?

La hotte peut fonctionner en évacuation extérieure (avec un conduit de 120 mm) ou en recyclage (avec un filtre à charbon). En recyclage, l'air est filtré puis renvoyé dans la pièce.

Puis-je utiliser la hotte au-dessus d'une cuisinière à gaz ?

Oui, mais respectez la distance minimale de sécurité de 650 mm et assurez une bonne ventilation de la pièce pour évacuer les gaz de combustion.

Comment régler les vitesses d'aspiration ?

Utilisez la commande des vitesses : vitesse minimale pour un bruit faible, vitesse moyenne pour une utilisation courante, vitesse maximale pour les fortes vapeurs.

Que faire si la hotte ne fonctionne pas ?

Vérifiez l'alimentation électrique (interrupteur, fusible). Assurez-vous que la fiche est bien branchée. Si le problème persiste, contactez le service après-vente.

Puis-je laver les filtres à charbon actif ?

Non, les filtres à charbon actif ne sont ni lavables ni régénérés. Ils doivent être remplacés périodiquement.

Quels sont les accessoires fournis avec la hotte ?

La hotte est livrée avec un manuel d'instructions, des vis de montage, une grille orientable pour la sortie d'air (en version recyclage) et un profil de fermeture pour combler l'espace entre la hotte et le mur.

MODE D'EMPLOI STEP FSI 912 GR FRANKE

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut conténir des descriptions d'accessoires ne figurant pas dans votre apparéil.

INSTALLATION

• Le fabricant decline toute responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certaines modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphs « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
  Pour les Appareils appartenant à la lère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuee conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiè à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilise des apparciels qui ne fonctionnent pas à l'électricité dans la piece ou est installée la hotte (par exemple: des apparciels fonctionnant au gaz), vous doivent prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratique une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a été concise exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flames libres à force intense et quand la hotte est en service.
• Toujours regler les flammes de manière à éviter toute sortie l'érale de ces dernières par rapport au fond des marmites.

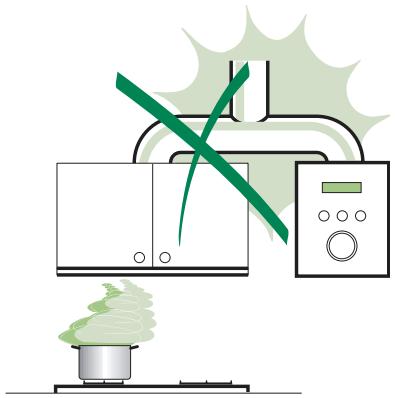

• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacities psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

ENTRETIEN

• Avant de procéder à toute opération d'entretien,sterol la hotte en retardant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps du des Filtres, à la cadence conseillée (Risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et déter-sif liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit plutot et remis au point de ramassage concenre, se chargeant du recyclage du materiel electrique et electronique. En vous assurant que ce produit est elimine correctement, vous favorisez la prevention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de voire region, suaive service d'elimination des déchets menagers ou le magasin ou vous aze achete le produit.

Encombrement

Hotte Type	45	50	55	60	70	80	90
L	448	498	548	598	698	798	898

Composants

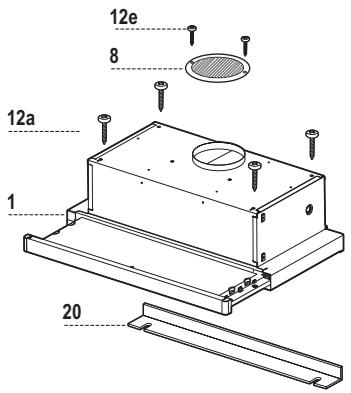

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de:Commandes, Lumière, Groupe Ventilateur, Filtres
8	1	Grille orientée Sortie de l’Air
20	1	Profil fermeture

Réf.	Q.té	Composants pour l'installation
12a	4	Vis 4,2 x 44,4
12e	2	Vis 2,9 x 9,5

Q.té	Documentation
1	Manuel d'instructions

Perçage du Plan de support et Montage de la Hotte MONTAGE AU MOYEN DE VIS

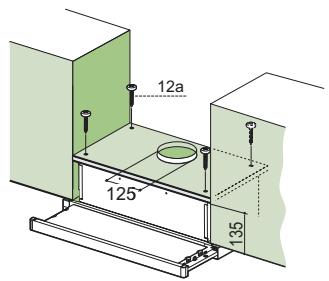

• Le Plan de support de la Hote doit être monté plus en haut de 135mm . par rapport au Plan inférieur des Armoires murales.
• Percer un trou de 4,5 mm . sur le support,en utilisant le Gaba-rit de perçage fourni avec l'appareil.
• Percer un trou de 125 mm . sur le Plan de support, en utilisant le Gabarit de perçage fourni avec l'appareil.
• Fixer à l'aide des 4 Vis 12a (4,2 x 44,4) fournies avec l'appareil.

MONTAGE AVEC FIXATION PAR ENCLIQUETAGE

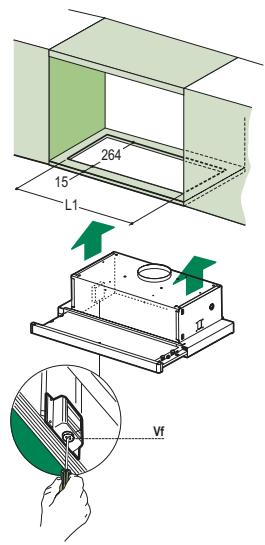

• Il est possible d'installer la Hotte directement sur le plan inférieur des Armoires murales au moyen de supports lateraux par encliquetage.
• Effectuer un emboîtage sur le plan inférieur de l'Armoire murale, comme indiqué.
• Insérer la Hotte jusqu'à accrocher les Supports lateraux par encliqueavage.
• Bloquer définitivement en serrant les Vis Vf depuis le bas de la Hotte.

Hotte Type	45	50	55	60	70	80	90
L1	352	402	452	502	602	702	802

PROFIL DE FERMETURE

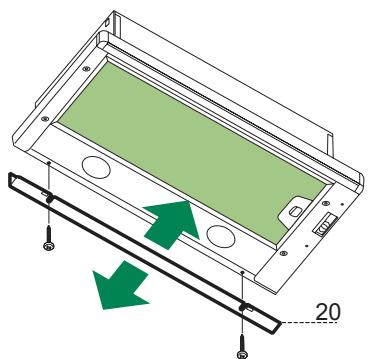

• Il est possible de boucher l'espace entre le rebord de la Hotte et la Paroi du fond, en appliquant le Profil 20 fourni avec l'appareil, à l'aide des Vis déjà prévus à cet effet.

SORTIE AIR VERSION EVACUATION

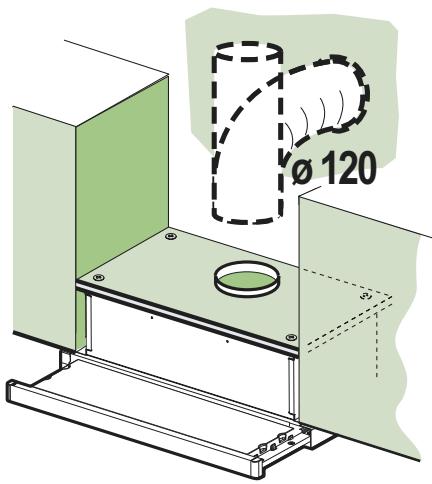

En cas d'installation en version évacuation, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 120mm , au besoin de l'installateur.

• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les évventuels filtrés anti-odeur au charbon actif.

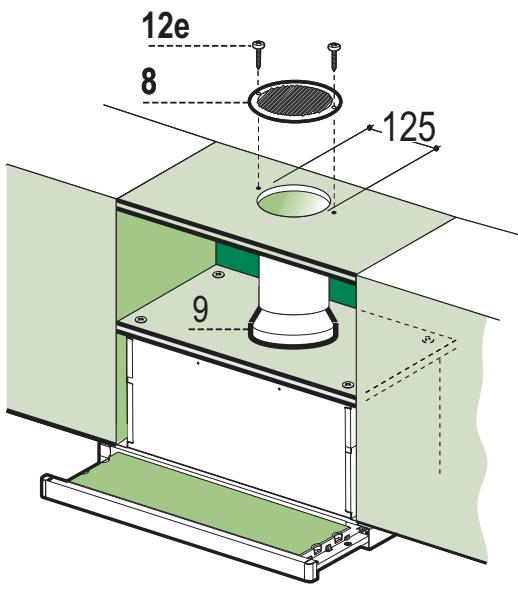

SORTIE AIR VERSION RECYCLAGE

• Percer un trou de 125 mm . sur l'éventuelle Tablette qui se trouve au-dessus de la Hotte.
• Connecter la Flamque au trou de sortie sur la Tablette qui se trouve au-dessus de la Hotte, au moyen d'un tuyau rigide ou flexible de 120 mm .
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Fixer la Grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 Vis 12e (2,9 x 9,5) fournies avec l'appareil.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interpolant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm .
• ÀpRES avoir installé la hotte, il est indispensable pour la première fois d'ouvrir le chariot coulissant de façon énergique, jusqu'à ce que l'on entende le déclic de fin de course.

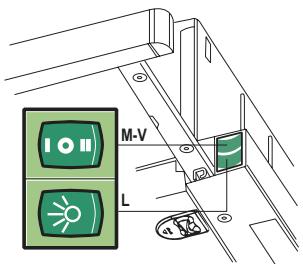

Tableau de commande

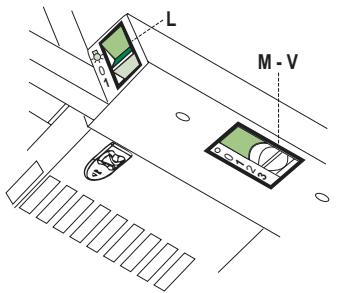

L Lumières Allume et étèint l'éclairage.
M Moteur Allume et eteint le moteur aspiration.
V Vitesses Determine les vitesses d'exploitation ainsi subdivi-sees:

1. Vitesse minimale, pour un changé d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

L Lumières Allume et étant l'éclairage.
M Moteur Allume et eteint le moteur aspiration.
V Vitesses Determine les vitesses d'exploitation ainsi subdivi-sées:

1. Vitesse minimale, pour un changé d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre début d'air traité et niveau sonore.

Filtres anti-graisse

NETTOYAGE DES FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Les filtrés peuvent être également lavés au lave-vaisselle; il faut les laver tous les 2 mois d'emploi environ, ou bien plus souvent, en cas d'emploi particulièrement intense.
  Sortir le chariot aspirant.

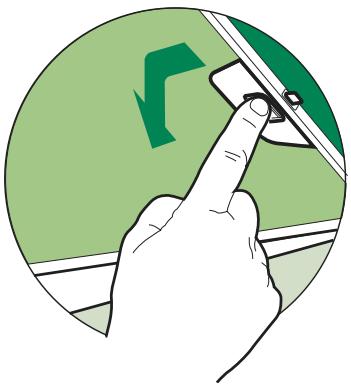

• Retirer un Filtre à la fois, en intervenant sur les crochets spécifique prévus.
• Laver les Filtres en évitant de les plier, puis laisser secher avant de les remonter(L'éventuel changement de couleur de la surface du filtré, qui pourrait survenir au cours du temps, ne porte absolument pas préjudice à l'efficacité de celui-ci.).
• Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe.
• Fermer le chariot aspirant.

Filtres anti-odeur (Version Filtrante)

REEMPLACEMENT

• Les filtres ne peuvent pas etre lavés ni regenerés; il faut les replacer tous les 3-4 mois d'emploi environ ou bien plus souvent, en cas d'emploi particulièrement intense.
  Sortir le chariot aspirant.
• Retirer les Filtres Anti-graisse.

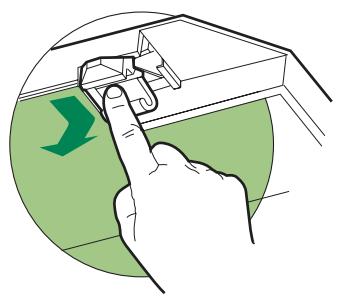

• Retirer le Filtre anti-odeur au Charbon actif sature, en intervenant sur les crochets spécialement prevus.
• Remonter les Filtres anti-graisse.
• Refermer le chariot aspirant.

Eclairage

REPLACEMENT LAMPES

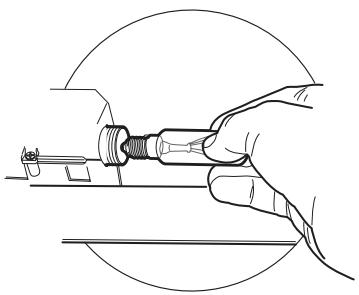

Lampes à incandescence de 40 W

• Retirer les filtrres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

Eclairage

Lampe halogène de 20 W.

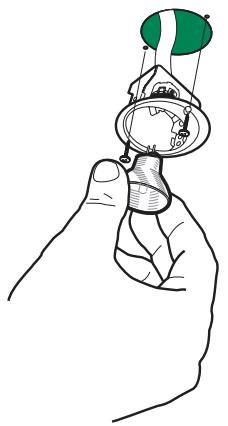

• Retirer les 2 Vis qui fixent le Support éclairage et oter ce dernier de la Hotte.
• Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la Douille.
• Remonter le Support en le fixant à l'aide des deux Vis précédendumn retirees.
