Tipo di prodotto	Cappa aspirante da cucina
Marca	Franke
Modello	STEP FSI 912 GR
Larghezza	898 mm (modello 90 cm)
Profondità	Circa 500 mm
Altezza	Circa 150 mm (corpo)
Peso	Circa 15 kg
Alimentazione elettrica	220-240 V ~ 50 Hz
Potenza motore	200 W (stimata)
Numero di velocità	3 (minima, media, massima)
Illuminazione	2 lampade (a incandescenza 40 W o alogene 20 W)
Tipo di evacuazione	Evacuazione esterna o ricircolo (con filtro a carbone)
Filtri antigrasso	Metallici autoportanti, lavabili in lavastoviglie
Filtro a carbone attivo	Sostituzione ogni 3-4 mesi (versione ricircolo)
Distanza minima di sicurezza	650 mm tra il piano cottura e la cappa
Diametro uscita aria	120 mm (minimo)
Manutenzione filtri	Ogni 2 mesi (più spesso in uso intensivo)
Pulizia della cappa	Panno umido e detergente liquido neutro
Sicurezza	Non fiammeggiare sotto la cappa, non lasciare fiamme libere
Uso domestico	Sì, esclusivamente

Domande frequenti - STEP FSI 912 GR FRANKE

Qual è l'altezza minima tra un fornello a gas e la cappa?

La distanza minima di sicurezza è di 650 mm. Per i piani elettrici, verificare le istruzioni specifiche.

Come pulire i filtri antigrasso metallici?

Rimuovere i filtri e lavarli in lavastoviglie o a mano con un detergente. Asciugarli prima di rimetterli. Eseguire questa operazione ogni 2 mesi circa.

Quando devo sostituire il filtro a carbone attivo?

Il filtro a carbone deve essere sostituito ogni 3-4 mesi, o più spesso in caso di uso intensivo. Non può essere lavato.

Come cambiare le lampade della cappa?

Rimuovere i filtri antigrasso. Se la lampada è a incandescenza, svitarla. Se è alogena, rimuovere il supporto dell'illuminazione, estrarre la lampada e inserirne una nuova con le stesse caratteristiche (40 W a incandescenza o 20 W alogena).

Devo installare la cappa in evacuazione o in ricircolo?

La cappa può funzionare in evacuazione esterna (con un condotto da 120 mm) o in ricircolo (con un filtro a carbone). In ricircolo, l'aria viene filtrata e poi reimmessa nella stanza.

Posso usare la cappa sopra un fornello a gas?

Sì, ma rispettare la distanza minima di sicurezza di 650 mm e assicurare una buona ventilazione della stanza per evacuare i gas di combustione.

Come regolare le velocità di aspirazione?

Utilizzare il comando delle velocità: velocità minima per un basso rumore, velocità media per un uso normale, velocità massima per forti vapori.

Cosa fare se la cappa non funziona?

Verificare l'alimentazione elettrica (interruttore, fusibile). Assicurarsi che la spina sia ben collegata. Se il problema persiste, contattare il servizio post-vendita.

Posso lavare i filtri a carbone attivo?

No, i filtri a carbone attivo non sono lavabili né rigenerabili. Devono essere sostituiti periodicamente.

Quali sono gli accessori forniti con la cappa?

La cappa viene fornita con un manuale di istruzioni, viti di montaggio, una griglia orientabile per l'uscita dell'aria (in versione ricircolo) e un profilo di chiusura per riempire lo spazio tra la cappa e il muro.

MANUALE UTENTE STEP FSI 912 GR FRANKE

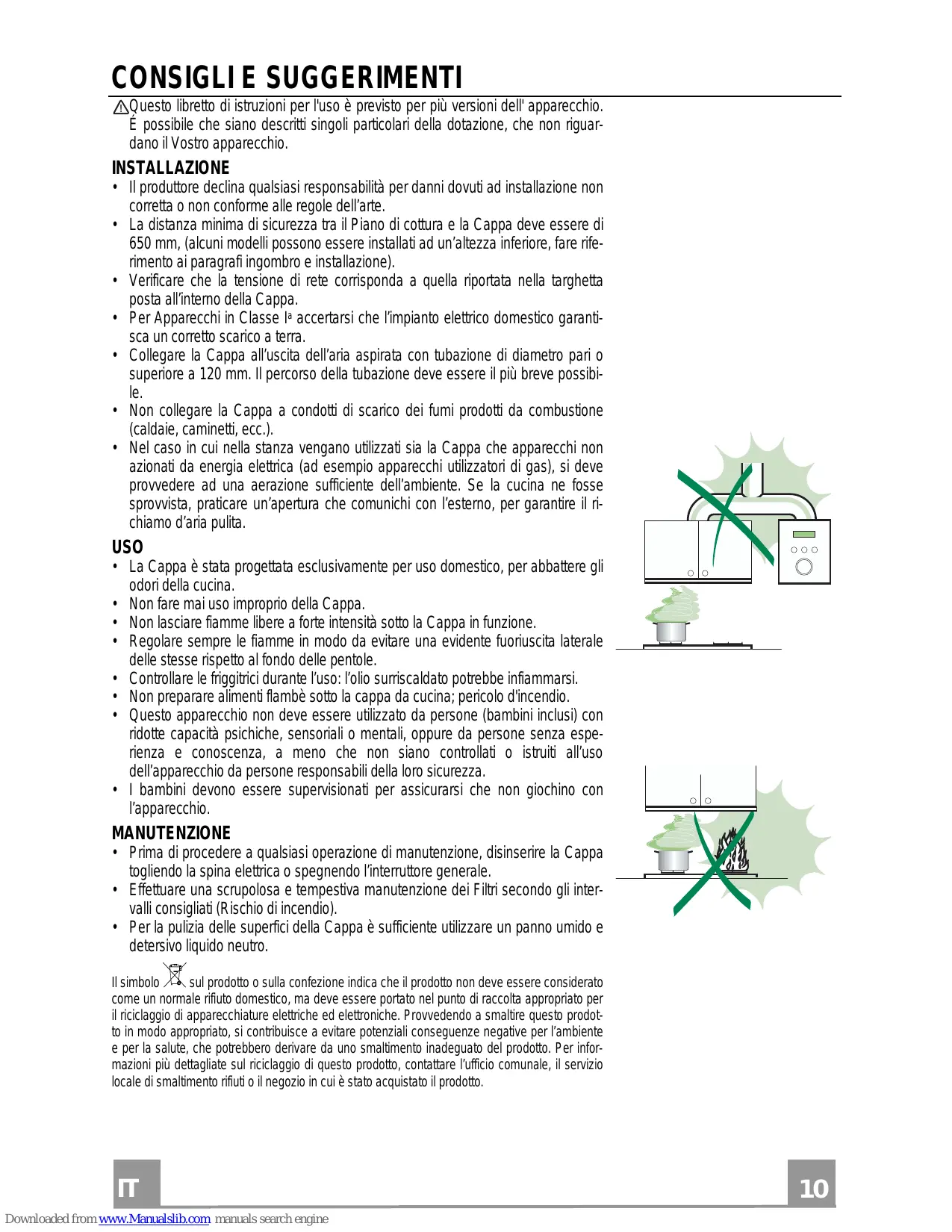

CONSIGLI E SUGGERIMENTI 10
CARATTERISTICHE 11
INSTALLAZIONE 12
USO 14
MANUTENZIONE 15

SOMMAIRE

FR

CONSEILS ET SUGGESTIONS 17
CHARACTERISTIQUES 18
INSTALLATION 19
UTILISATION 21
ENTRETIEN 22

INHALTSVERZEICHNIS

DE

Questo libretto di struzioni per l'uso è previsto per più versioni dell'apparecchio.

É possiblo che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

INSTALLAZIONE

• Il produttore declina qualsiassi responsabilità per danni dovuti ad installmentione non corretta o non conforme alle regole dell'arte.
• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650~mm , (alcuni modelli possono essere installati ad un'altezza inferiore, fare riferimento ai paragrafi ingombro e INSTALLazione).
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della Cappa.
• Per Apparecchi in Classe I^a accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
• Collegare la Cappa all'uscita dell'aria aspirata con tubazione di diametro paro o superiore a 120~mm . Il percorso della tubazione deve essere il più breve possibile.
• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).

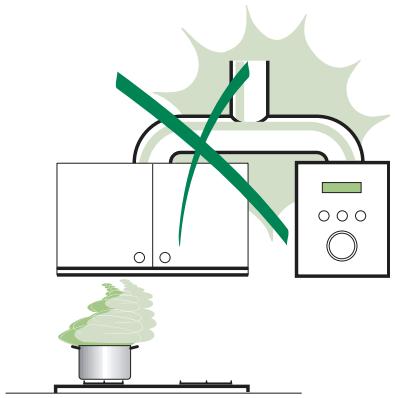

• Nel caso in cui nella stanza vengano utilizzati sua Cappa che appearecchi non azionati da energia elettrica (ad esempio appearecchi utilizzatori di gas), si deve provedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita.

USO

• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.
  Nonfaremaiusoimproprio dellaCappa.
  Non lasciare flamme libero a forte intensità molto la Cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe inflammarsi.
  Non preparare alimenti flambè sotto la cappa da cucina; pericolò d'incendio.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da personaenza espertienza e conoscenza, a meno che non siano controllati o struitti all'uso dell'apparecchio da persona responsabili della loro sicurezza.
• I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati (Rischio di incendio).
• Per la pulizia delle superfici della Cappa è sufficiente utilizzato un panno umido e detersivo liquido neutro.

Il significato sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provedendo a smaltire quello prodotto in modo appropriato, si contribuisce a evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di quello prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negazio in cui è stato acquistato il prodotto.

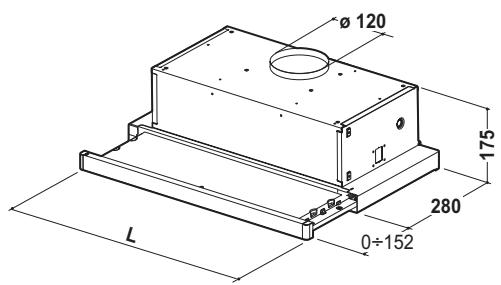

Ingombro

Tipo Cappa	45	50	55	60	70	80	90
L	448	498	548	598	698	798	898

Componenti

Rif.	Q.tà	Componenti di Prodotto
1	1	Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri
8	1	Griglia direzionata Uscita Aria
20	1	Profilo chiusura
Rif.	Q.tà	Componenti di Installazione
12a	4	Viti 4,2 x 44,4
12e	2	Viti 2,9 x 9,5
	Q.tà	Documentazione
	1	Libretto Istruzioni

Foratura Piano di supporto e Montaggio Cappa

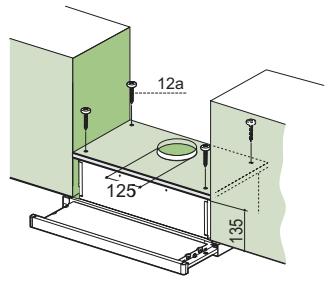

MONTAGGIO CON VITI

• Il Piano di supporto della Cappa deve essere rientrante di 135 mm dal Piano inferiore dei Pensili.
• Forare 4,5 ~mm il supporto utilizzato la Dima di foratura in dotazione.
• Praticare un foro 125 mm sul Piano di supporto,utilizzando la Dima di foratura in dotazione.
• Fissare con 4 Viti 12a (4,2 x 44,4) in dotazione.

MONTAGGIO CON FISSAGGIO A SCATTO

• La Cappa può essere installata direttamente sul piano inferiore dei Pensili con i Supporti laterali a scatto.
• Praticare un incasso sul piano inferiore del Pensile, come indicato.
• Inserire la Cappa fino ad agganciare i Supporti laterali a scatto.
• Bloccare definitivement serrando le Viti Vf dal fatto della Cappa.

Tipo Cappa	45	50	55	60	70	80	90
L1	352	402	452	502	602	702	802

PROFILO DI CHIUSURA

• Lo spazio tra il bordo della Cappa e la Parete di fondo più essere chiuso applicando il Profilo 20 in dotazione con le Viti più predisiste a quello scopo.

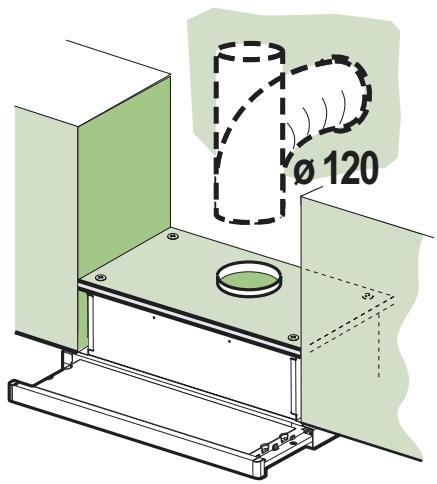

USCITA ARIA VERSIONE ASPIRANTE

Per installmente in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di 120mm , la cui scelta è lasciata all'installatore.

• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.

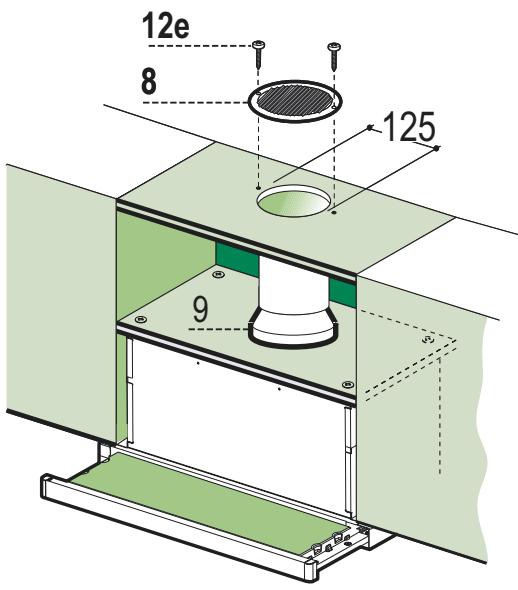

USCITA ARIA VERSIONE FILTRANTE

• Praticare un foro 125 mm sull'eventuale Mensola coprastante la Cappa.
• Collegare la Flangia al foro di uscita sulla Mensola soprastante la Cappa con un tubo rigido o flessibile di 120mm .
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Fissare la Griglia direzionata 8 sull'uscita con 2 Viti 12e (2,9 x 9,5) in dotazione.
• Assicurarsi della presenza dei Filtri antidore al Carbone attivo.

CONNECTION ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con a-pertura dei contatti di almeno 3mm
• Dopo aver installato la cappa è necessario per la prima volta après il carrello scorrevole energicamente fino a sentire lo scatto di fine corsa.

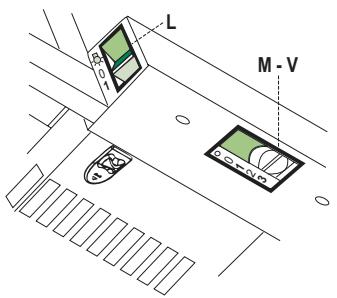

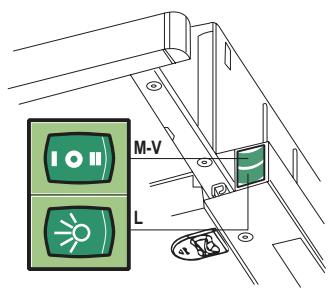

Quadro comandi

L Luci Accende e spegne l'Impianto di Illuminazione.
M Motore Accende e spegne il motore Aspirazione.
V Velocità Determinina la velocità di esercizio:

1. Velocità minima, adatta ad un ricambio d'aria continuo particolaremente silenzioso, in presenza di pochi vapori di cottura.
2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.
3. Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura,anche per tempi prolongati.

L Luci Accende e spegne l'Impianto di Illuminazione.
M Motore Accende e spegne il motore Aspirazione.
V Velocità Determina la velocità di esercizio:

1. Velocità minima, adatta ad un ricambio d'aria continuo particolaremente silenzioso, in presenza di pochi vapori di cottura.
2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.

Filtri antigrasso

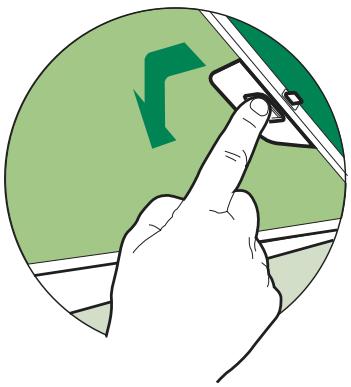

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPTANTI

• Sono lavabilianche inlavastoviglie,e necessitano diessere lavati ogni 2 mesi circa di utilizzo o più frequently,per un uso particularmente intenso.
• Estrarre il carrello aspirante.
• Togliere i Filtri uno alla volta, agendo sugli apposti agganci.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un'eventuale Cambiamento del colore della superficie del filtr, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso.)
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
• Chiudere il carrello aspirante.

Filtri antidore (Versione Filtrante)

SOSTITUZIONE

• Non sono lavabili né rigenerabili, vanno sostituiti anni 4 mesi circa di utilizzo o più frequentlymente, per un uso particularamente intenso.
• Estrarre il carrello aspirante.
• Togliere i Filtri Antigrasso

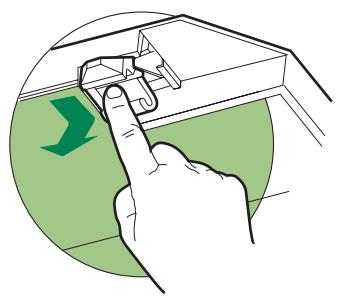

• Rimuovere il Filtro antidore al Carbone attivo satura, agenda sugli apposti agganci.
  Rimontare i Filtri antigrasso.
  Richiudere il carrello aspirante.

Illuminazione

SOSTITUZIONELAMPADE

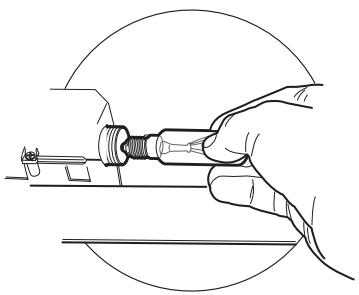

Lampade a incandescenza da 40 W

• Togliere i Filtri antigrasso metallici.
• Svitare le Lampade e sostituirle con nuove di uguali caratteristiche.
• Rimontare i Filtri antigrasso metallici.

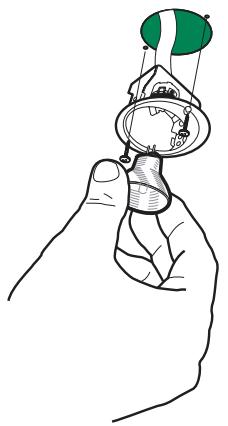

SOSTITUZIONELAMPADE

Lampade alogene da 20 W.

• Togliere le due viti che fissano il Supporto illuminazione e sfilarlo alla Cappa.
• Estrarre la Lampada dal Supporto.
• Sostituirla con una nuova di uguali caratteristiche, facendo attenzione di inseire correttamente i due spinotti nella sede del Supporto.
• Rimontare il Supporto fissandola con le due Viti precedente tolte.
