GREXIA GRES DG - GREXIA GRES LG - SHINING - SHINING CAST IRON - Hotte aspirante EICO - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Hotte aspirante
Mode d'installation	Murale ou sous meuble
Type d'extraction	Extraction ou recyclage
Puissance d'aspiration	Non précisé
Niveaux de vitesse	3 vitesses
Type de filtre	Filtre à graisse métallique
Filtre à charbon actif	Optionnel
Éclairage	Lampe halogène ou LED
Niveau sonore	Non précisé
Dimensions (L x P x H)	Non précisé
Matériau	Acier inoxydable ou métal peint
Commande	Manuelle ou électronique
Alimentation	230 V / 50 Hz
Consommation électrique	Non précisé
Accessoires inclus	Conduits d'extraction, vis de montage
Garantie	Non précisé

FOIRE AUX QUESTIONS - GREXIA GRES DG - GREXIA GRES LG - SHINING - SHINING CAST IRON EICO

Comment nettoyer ma plaque de cuisson EICO ?

Utilisez un chiffon doux et humide avec un produit de nettoyage non abrasif. Évitez les éponges rugueuses pour ne pas rayer la surface.

Ma plaque EICO ne chauffe pas correctement, que faire ?

Vérifiez que la plaque est correctement branchée et que la prise fonctionne. Si le problème persiste, contactez le service client.

Puis-je utiliser des ustensiles en métal sur la plaque EICO ?

Il est recommandé d'utiliser des ustensiles en silicone ou en bois pour éviter de rayer la surface.

Quelle est la garantie de mes produits EICO ?

La garantie standard est de 2 ans à partir de la date d'achat. Conservez votre preuve d'achat pour toute réclamation.

Comment régler la température de ma plaque EICO ?

Utilisez le bouton de réglage de température situé sur le panneau de contrôle. Référez-vous au manuel pour les températures recommandées pour chaque type de cuisson.

Ma plaque EICO fait un bruit étrange lors de son utilisation, est-ce normal ?

Un léger bruit peut être normal, mais si le bruit est fort ou inhabituel, débranchez l'appareil et contactez le service client.

Comment éviter que mes aliments ne collent à la surface de la plaque ?

Utilisez un peu d'huile ou de beurre avant de commencer à cuire et préchauffez la plaque avant d'ajouter les aliments.

Y a-t-il des précautions particulières à prendre lors de l'utilisation de la plaque EICO ?

Évitez de laisser des objets métalliques sur la plaque lorsqu'elle est éteinte. Ne laissez pas l'appareil sans surveillance pendant son utilisation.

Comment puis-je obtenir des pièces de rechange pour mon produit EICO ?

Contactez le service client EICO ou visitez leur site web pour commander des pièces de rechange.

Quels types de récipients sont recommandés pour une utilisation sur ma plaque EICO ?

Utilisez des récipients adaptés à l'induction, en acier inoxydable ou en fonte, avec un fond plat pour une meilleure conductivité.

MODE D'EMPLOI GREXIA GRES DG - GREXIA GRES LG - SHINING - SHINING CAST IRON EICO

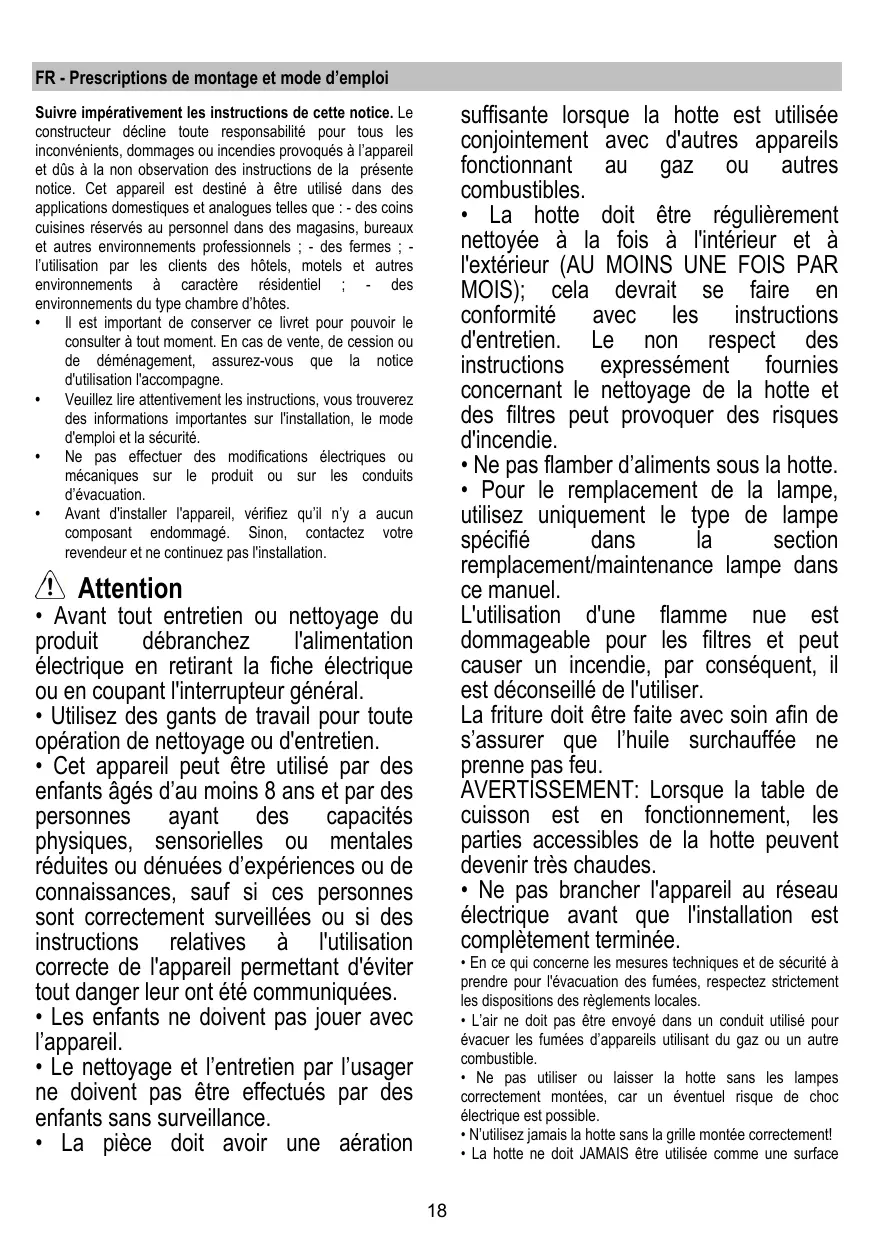

FR Prescriptions de montage et mode d'emploi

Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendiés provoqués à l'appareil et dûs à la non observation des instructions de la présente notice. Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnelles ; - des fermes ; - l'utilisation par les clients des hotels, motels et autres environnements à caractère résidentiel ; - des environnements du type,chambre d'hôtes.

• Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, assurez-vous que la notice d'utilisation l'accompagne.
• Veuillez dire attentivement les instructions, vous trouvez des informations importantes sur l'installation, le mode d'emploi et la sécurité.
• Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.
• Avant d'installer l'appareil, vérifie qu'il n'y a peu composant endommagé. Sinon, contactez votre revendeur et ne continue pas l'installation.

Attention

• Avant tout entretien ou nettoyage du produit débranchez l'alimentation électrique en retardant la fiche électrique ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expériences ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter tout danger leur ont été communiquées.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'usager ne doivent pas etre effectués par des enfants sans surveillance.
  La pièce doit avoir une aération

suffisante lorsque la hotte est utilisée conjointement avec d'autres apparéils fonctionnant au gaz ou autres combustibles.

• La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS); cela devrait se faire en conformité avec les instructions d'entretien. Le non respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.

• Ne pas flamber d'aliments sous la hotte.

• Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifique dans la section remplacement/maintenance lampe dans ce manuel.

L'utilisation d'une flamme neue est dommageable pour les filtrres et peut causeur un incendie, par consequent, il est deconseilé de l'utiliser.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prenne pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

• Ne pas brancher l'appareil au réseau électrique avant que l'installation est complètement terminée.

• En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locales.

• L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.
• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un évientuel risque de chocolélectrique est possible.
• N'utilisez jamais la hotte sans la grille montée correctement!
  La hotte ne doit JAMAlS etre utilisee comme une surface

d'appui, sauf indication expresse.

• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, acheter le type correct de vis.
• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.
• En cas de doute, consultez votre centre de service agree ou du personnel qualifié.

ATTENTION!

• Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
• Ne pasmettre en marche au moyen d'unprogrammateur, d'une minuteure, ou d'un système decommande àdistance séparé ou tout autre disposifqui met l'appareil sous tension automatiquement.

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traitedechetmenager. Il doit par conséquent etre remis a un centre de collecte des déchets charge du recyclage des équipements electriques et electroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil concu, testé et fabriqué conformément aux normes suivantes:

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionnerpendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes.

Remplacer le(s) filtré(s) au charbon lorsque cela est nécessaire afin de maintainir une réduction efficace des odeurs. Nettoyer le(s) filtrés àGRAISE lorsque cela est nécessaire afin de maintainir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiquedans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

Utilisation

La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage interieur.

Version évacuation extérieure

La hotte est equipée d'une sortie de l'air supérieure B pour l'évacuation des fumées vers l'extérieur (tuyau d'évacuation et colliers de fixation non fournis).

Version recyclage

Dans l'eventualité où il ne serait pas possible d'évacuer les fumées et les vapeurs de cuisson vers l'extérieur, il est possible d'utiliser la hotte dans la version recyclage, en effectuant le montage d'un filtré à charbon actif et d'un deflecteur F sur le support (bride) G. Les fumées et les vapeurs sont recyclées à travers le grillage supérieur H, au moyen d'un tuyau d'évacuation connecté à la sortie d'air supérieure B et à la bague de connexion montée sur le deflecteur F (tuyau d'évacuation et colliers de fixation non fournis).

Les modèles sans moteur d'aspiration fonctionnent uniquement dans la version aspirante et ils doivent être connectés à une unité péripérisque d'aspiration (non fournie). Les instructions de raccordement sont fournies avec l'unité péripérisque d'aspiration.

Installation

La hotte est conque pour etre installee dans un angle de la cuisine.

La distance minimum entre la superficie de support des reçipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65 cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

! Branchement électrique

La tension électricque doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et place dans une zone accessible également après l'installation. Si aucune prise n'est presente (raccordement direct au circuit électricque), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjonteur normalisé pour assurer de débrancher complètement la hotte du circuit électricque en conditions de catégorie surtension III, conformément aux règlementations de montage.

ATTENTION!

Avant de rebrancher le circuit de la hotte à l'alimentation électric et d'en vérifier le fonctionnement correct, contrôle toujours que le cable d'alimentation soit monté correctement.

Montage

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Fig. 4-5-6-7-8-9-10-11-12-13-14-15

Attention! Il est conseilé de faire installer cette hotte par un installateur qualifié car il est absolument nécessaire d'effectuer l'installation avec la plus grande compétence. Pour l'installation, il faut avoir un niveau du type professionnel et uneForeuse avec pointes de 08mm pour le mur et de 03,5mm pour le métal, un tournevis avec pointe cruciforme.

Débranche la hotte en opérant sur le tableau général de l'habitation pour les phases du raccordement électrique.
Enlevez le(s) filtré(s) àGRAISSE et le chassin du filtré à charbon.

1. À l'aide d'un rayon, tracez 2 paires de lignes PARFAITEMENT HORIZONTALALES sur la paroi de droite et la paroi de gauche qui correspondent à l'angle de la cuisine où l'on désire monter la hotte: La première paire représenté la distance entre la table de cuisson et la hotte et servira également de point de reférence pour l'installation des étriers angulaires. Attention! Les étriers angulaires devront être installés si on n'est pas certain que les parois qui forment l'angle ne sont pas parfaîtrement perpendicularaires. La deuxième paire, située 50 mm plus en haut par rapport à la première, indicate le placement du côté inférieur de la structure de support de la hotte.
2. Posez la structure de support sur l'angle de la paroi de maniere telle que ses cotes, droit et gauche, soient équidistants de l'angle de la paroi (verifiez en outre que le côte avec la série de trous horizontally sera dirigé vers le haut), tracez les 4 troughs extérieurs et ferox, inséréz les 4 chevilles murales et fixez avec 4 vis.
3. Fixez l'étier de support inférieur à la structure de support avec 4 vis.
4. Vérifiez que l'angle de la cuisine où l'on peut monter la
   hotte ait les parois, droite et gauche, parfaitemment
   perpendicularaires, dans le cas contraire, installez les
   carénages angulaires:
   Posez les carénages angulaires sur la paroi de droite et
   de gauche.
   Note: le cote inférieur des carénages angulaires doit
   coincider avec la paire de lignes, située plus en bas
   tracées precedemment - les deux doivent en outre
   coincider avec l'angle de la paroi, en formant entre elles
   si possible, un cadre unique et continu, du cote droit au
   cote gauche

Tracez 6 trous et forez, inserez les chevilles murales et fixez les étriers angulaires avec 6 vis et rondelles.

1. Appliquez l'étrier de support cheminées „G“ sur la paroi adhérente au plafond de manière telle que ses côtes, droit et.gauche, soient équidistants de l'angle de la paroi, utilisez l'étrier de support cheminées comme gabarit de forage et tracez 4 trous à l'aide d'un crayon, effectuez les trousers, insérez les 4 chevilles..

Version aspirante / Version filtrante: Fixez l'étrier de support cheminées à la paroi avec 4 vis.

Uniquement version filtrante: réglez l'extension du déflecteur F selon la longueur de l'étrier de support cheminées “G”, fixez les rallonges avec 2 vis et fixez le déflecteur à l'étier de support cheminées G avec 4 vis.

1. Accrochez la hotte à l'etrier de support inférieur.

2. a.-b. Introduisez la paroi inférieure de la hotte dans le groupe aspirant.

c. Fixez la partie inférieure de la hotte au groupe aspirant avec 6 vis.

Attention! La hotte n'est pas encore fixe définitivement à la paroi, par conséquent toute opération successive doit être effectue avec prudence afin d'éviter que la hotte ne se décroche de l'étrier de support et ne cause des dommages aux personnes ou objets.

1. Effectuez les raccordements électriques entre les deux parties.
2. Réglez la distance de la hotte par rapport à la paroi et le positionnement horizontal de la hotte au moyen des deux vis de réglage posées sur les crochets de la hotte.

Si des étriers angulaires ont été montés (lorsque l'angle de cuisine N'EST PAS parfaitement perpendicular) : vérifie que la hotte pose parfaitement sur les étriers angulaires..

Si les étriers angulaires n'ont pas été montés (angle de la cuisine parfaitement perpendicular):

a. vérifie que la partie inférieure de la hotte est parfaitement horizontal (si elle est montée correctement, celle-ci devrait coïncider ou être parallelle avec la ligne horizontale plus en bas, tracee su le mur (voir operation de montage 1).
b. tracez à l'aide d'un crayon les deux points de fixation définitive (à droite et à gauche).
c. décrochez la hotte et forez deux trous, insérez 2 chevilles murales, accrochez de nouveau la hotte et fixez définitivement avec 2 vis et rondelles.

1. Fixez définitivement le groupe moteur à la structure de support., avec une foreuse, percez un trou pilote de Ø3,5mm dans la structure de support en passant à travers le trou situé en bas à l'intérieur du logement moteur, ensuite fixez définitivement avec 1 vis et rondelle..
2. Effectuez le raccordement d'un tuyau (tuyau et anneaux pour la fixation ne sont pas fournis, à acheter séparément) pour l'évacuation des fumées, à la bague de raccordement placée au-dessus de l'unité moteur aspirant.

L'autre extrémité du tuyau devra être raccordée à un dispositif d'expulsion des fumées vers l'extérieur dans le

cas d'utilisation de la hotte en version aspirante ou au deflecteur F dans le cas d'utilisation de la hotte en version filtrante..

1. Effectuez le raccordement electrique.
2. Appliquez les conduits de cheminée et fixez-les audressus avec 2 vis (20a) à l'étier de support de cheminées „G" (20b).
3. Faites glisser la section inférieure de la cheminée pour compléter la couverture du groupe aspirant jusqu'au moment où celui-ci est inséré dans le logement approprié au-dessus de la hotte.
4. Posez les deux couvertures latérales - fixation à encastrement - les pièces ne sont pas interchangeables Remontez le chassinis du filtré à charbon et le(s) filtré(s) àGRAISSÉ et contrôle le fonctionnement parfait de la hotte.

Description de la hotte

Fig. 1

1. Panneau de contrôle
2. Filtre anti-graisse
3. Poignée de décrochage du filtré anti-graisse
4. Lampe halogène
5. Écran vapeurs
6. Cheminée téléscopique
7. Sortie de l'air (uniquement pouremploi dans la version recyclage)

Fonctionnement

Pourmettrela hotte en fonction

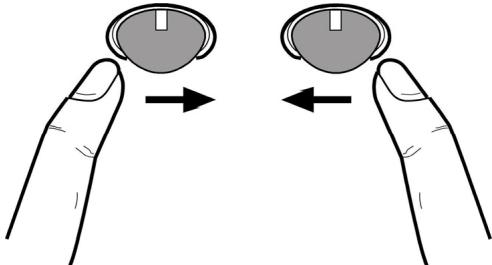

La control ball est un interrupteur à balancier.

En déplaçant la control ball vers la droite de façon répetée en met la hotte en fonction et on sélection des puissances d'aspiration jusqu'àu maximum, en déplaçant encore la control ball vers la droite, on arrêté la hotte.

Pour allumer la lumière

Déplacer la control ball vers la gauche, une的最后一 fois fais pour arrêter l'éclairage.

Entretien

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détsersifs liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE ! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Filtre anti-gras

Fig. 2

Le体制改革 est nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le réseau possédé - indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaissselle à faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées.

Pour démonter le filtré anti-graisse B, tirer la poignée de décrochement à ressort.

Filtre à charbon actif (uniquement pour version recyclage)

Fig. 3

Retient les odeurs désagréables de cuisson.

Le filtré à charbon peut être nettoyé tous les deux mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le réseau possédé - indique cette nécessité) avec de l'eau chaude et au moyen de détergents appropriés ou dans le lava-vaiselle à 65^ (dans le cas de lavage dans le lava-vaiselle suivre un cycle de lavage complet sansVAISSE à l'intérieur).

Enlever l'eau qui excède en faisant attention de ne pas abîmer le filtre, ensuite enlever le coussinet posé à l'intérieur du chássis en plastique et le metre dans le four pendant 10 minutes à 100^ pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtre sera abimé.

Enlever le chassin de support filtrer en tournant de 90^ les boutons (g) qui le fixent à la hotte.

Introduire le coussinet (i) au charbon à l'intérieur du chassin (h), puis remonter le tout dans le logement spécifique prévu à cet effet (j).

On peut utiliser un cadre à charbon traditionel, ni livable ni régénéable, qui doit être changé tous les 3 ou 4 mois.

Chássis tapis du filtré à charbon sont soudés ensemble, le chássis évientuellement fourni avec la hotte ne doit donc pas être utilisé.

Si on peut utiliser ce contrôle, l'introduire dans son logement et fermer-le on tournant les 2 boutons.

Remplacement des lampes

La hotte est dotée d'un système d'éclairage basé sur la technologie LED.

Les LEDs garantissant un éclairage optimal, une durée jusqu'à 10 fois supérieures aux ampoules traditionnelles et permettent une épargne de 90% en énergie électric.

Pour le remplacement, s'adresser au service d'assistance technique.
