GREXIA GRES DG - GREXIA GRES LG - SHINING - SHINING CAST IRON - Kuchyňský odsavač par EICO - Bezplatný návod k obsluze

NÁVOD K OBSLUZE GREXIA GRES DG - GREXIA GRES LG - SHINING - SHINING CAST IRON EICO

CS Návod na montáž a používání

SK Návod k montáži a užití

• Je duležite uchovat si tuto přiručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V pripadě prodeje, postoupení Č stěhování si zajistěte, aby zústala společné s pristrojem.
• Přětekte si pozorné námod: obsahujé duležité informace o instalaci, užitá a bezpečnosti.
• Neměnte elektrickou Či mechanickou upravu výrobku anebo vývodniho zařizení.
• Pred instalaci zařizení zkontrolujte, zda některá ze současti není poskozena. V opačnémpřipadé kontaktujte prodejce a nepokráčujte v instalaci.

Vymena zarovek

• Pred jakymi koli Čištením Či òdržbou odpojte digestor z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovného vypínače.
• Pri jakychkoli ukonech spojenych s instalaci ci udrzbou pouzivejte ochranné rukavice.
• Tento prístroj mohou používat déti starši 8 let a osoby se snízenými tělesnými, smyslovými ā duševními schopnostmi nebo osoby bez patričných zkušeností a znalostí, pouzePokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použítí vyrobku a jsou si vědomy rizik spojenych s jeho použitím.
• Je nutné se ujistit, zda si déti nehraji se zařizením.
  Cisteni a udrzba nesmi byt provadena detmi bez dozoru.
• Mistnost musi byt dostatečné větráná,Pokud je digestor používána společné s jinými spalovacími zařizeními na plyn Či jina paliva.
  Vinitrni a vnejsi casti digestore musi byt ccasto cisteny (NEJMENE JEDNOU ZAMESIC), za dorzeni yvslovnychPokynu uvedenych v navodu k udrzbe.
• Pri hedodrženiPokynu pro cištěné

digesto a ymenu a ciisteni filtru hrozi nebezpeci pozaru.

• Je prísně zakáźno pripravovat pod digestoříPokrmy na ohni.
• Pri vymene zarovky pouzivejte pouze typ zarovky uvedeny v toto navodu, v casti vvenané udrzbe/vymene zarovek.

Použití otevřeného ohne muže poskodit filtrá a zpúsobit požáry, proto ohen nesmí byt nikdy používán.

Zvysenou pozornost je nutné věnovat smažéní, protoze prěhřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, pristupné Časti digestore se mohou stav velmi teplými.

• Negripojujte pristroj k elektrické siti, dokud instalace nebude zcela ukončena.
• Negripojujte pristroj k elektrické siti, dokud instalace nebude zcela ukončena.
• Co se týče technických a bezpečnostnínich opatřěné pro odvod kouře, postupujte prěsné podle prědpíšu príslužněch mistních organú.
• Odsavaný vzduch musi byt odváden do potrubí použivaného pro odtah koufú vznikajcích př použiti spalovacích zařizení na plyn Čjina paliva.
• Nepoužívejte a nenechávejte digestor bez správně instalovaných zárovek, jelíkož hrožnebezpečí urazu elektrickým proudem.
• Nikdy nepouživejte digestor bez správně namontované mřížky!
• Digestoř nesmi byt NIKDY používána jako opěrná plocha,Pokud pro tento učel neně vyslovné určena.
• Pri instalaci používejte pouze uchytné šrouby dodané z výrobkem.
• Pokud šrouby nejsou současti vybavení, zakupte správný typ šroubú. Používeje šrouby se správnou delkou, podlePokynu v Návodu pro instalaci.
  V pripadé pochyb se obratte na pověřený servis nebo se poradte s odborným personálem.

POZOR!

V pripadé chybějici instalace sroubu a uchytnych prvku dlePokynu uvedenych v tomto navodu muze dojit k vzniku nebezpeci elektrické povahy.
- Nepoužívejte s programátolem, Časovým spinačem, samostatnám dálkovým ovládáním nebo jiným zařizením, které se aktivujé automaticicky.

Tento spotfěbič je označený v souladu s evropskou směrnici 2012/19/EC o likvidaci elektrického a elektronického zařizení (WEEE). Zajistěním správné likvidace tohoto vyrobku pomžete zabrànit pripadnám negativné dusledkům na zhivotní prostřédá a lidské zdraví, ke kterém by nevhodnou likvidaci tohoto vyrobku mohlo dojt.

Symbol na vyrobku nebo na dokumentech prilozenych k vyrobku udáva, ze tento spotřebic nepatri do domácího odpadu. Spotřebic je nutné odžezt do sběměho mista pro recyklaci elektrického a elektronického zařizení.

Likvidace musi byt provedena v souladu s mistnimi pdefispy o ochrané zivotniho prostfedi, které se tykaji likvidace opadu.

Podrobnéjs informace o zpracovani, rekuperaci a recyklaci tohoto výrobku zjistě u prišlušného mistroho uladu, sluzby pro likvidaci domovniho opadu nebo v obchodě, kde jste výrobek zakoupili.

Přistroj bynahrén, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Vykonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Osobity mezinarodni vybor pro radiové rušeni, pozn. překl) Doporučeni pro správné použiti s cilem snizit dopad naŽivotni prostředi:

Zapnete digestor na minimálny rychlost, kdyz zacnetesvafenim a nechte ji bezet nekolik minut poté, co jste vañeniukoncli. Zvysté rychlost pouze v pripadé nadměneho množství kouře nebo páry a použijte podpoprou rychlost (i)jenom v extrémnich situacích. Vyměnte uhlikovy filtr (y), je-li to nutné pro udržováni úcinnosti snizoványá zapachu. Vycistěte tukový filtr (y), je-li to nutné pro udržováni joho úcinnosti. Použijte maximálny prümér potrubnho systému, jak jeucedeno v totom námodu, pro optimalizaci úcinnosti aminimalizaci hluku.

Použití

Digestor je moyené pouzit s odsávánim mimo mistrist, nebo s recirkulačním filtrem pro Čištením vžduchu v mistrasti.

Odsávací verze

Digestor je vybavena vzduchovym vydodem B pro odvod kuchyanskych par ven z odveitravaného prostoru - otdahová verte.(Potrubi pro odtah par neni soucasti vlastni digestoře).

Filtrujici verze

Jestiße nené mozné páry pohlcované digesto odvadét pomoci potrubi ven z mistosti, Ize použit stejný typ digestofé ve flitracni verzi. V toto pripade musi byt nainstolvan do digesto uhlikovy filtr a na držák G pripevněva vduchová rozbočka F. Pomoci potrubi prijopjeného do vduchového vvyvodu B jsou odvăděné páry vedyne do vduchové Rozbočky F. Oba spoje jsou jistěny paskou s sponou. Přefiltrované páry jsou pote prés mřízký H vráceny zpět do

mistosti.(Potrubí pro vedeni par a pásky se sponou nejsou současti dodávky vlastní digestоře).

Modely bez saciho motoru jsou dodavány pouze v od Tahové verzi a musí byt napojeny na externí odsáván.(Neni součásti dodávky).

Návod na propojeni je uveden spolu s periferní odsávací Jednotkou.

Instalace

Digestor je projetovana k monta zi v rohu kuchyné.

Minimálni vzdálenost mezi podporou nádoby na varné plose a nejiníží cásti digestoře nesmi být mení než 50cm v pripadé elektrickych sporákù 65cm v pripadě plynovích ci smiěních sporákù.

Pokud námod na instalaci varného zařizení na plyn doporučují větěs vzdálenost, je třeba se tímtó poukynam Židit.

Elektrické pripojeni

Sitové napétí musi opodvidat napétí uvedenému na stitku s characteristikami umistěného uvnit krytu. Pokud je kryt vybaven připojkou, stači jej zapojit do zásvuky odpovádajci slavajcím normám, ktera se nachází ve snadno dosažitelném prostoru i po provenedé montáži. Pokud krypt není vybaven připojkami (primě připojeni k siti) nebo se zásvuka nenachází ve snadno dosažitelném prostoru i po provenedé montáží, je třeba použit dvojpołovy vypinač odpovádajci normám, který zaruci upné opodjen od sítě v podminkích kategorie prepéti lII, v souladus pravidly instalace.

POZOR!

DriVe nez opet napojite obvod digestoRe na sitové napajeni a overite spravne fungovani, zkontrolujte si vzdty, ze sityovkabel by spravne namontovan.

Instalace

Digestof je dodávāna se specialnimi hmożdinkami, ktere jsou vchodne pro zavěseni do větşiny stropnic konstrukci. Přesto by měl zavěseni provest kvalifikováný odborny pracovnik, ktery rozhodne, zda jsou tyto hmożdinky vchodne pro mistristny typ a material stropné konstrukce. Zároven zhodnoti unsosnost stropu pro digestof.

Pozor! Doporučujeme svěřit instalaci digestoře odborněmu instalatérovi, jelíkòž je velmi duležité, aby byla instalace provedena s maximálné péci. Pro instalaci je nutné se vybavit profesonánlí vodováhou a vrtackou s vrtákem na zed'Ø8mm, vrtákem na kov Ø3,5mm a křížovém šroubovákem.

Odpojte digestor na hlavnim domovnim rozvadeci ve fazich elektrickho pripojenii.

Vyjměte tukový/é filtr/y a rám uhlikového filtru.

1. Tuzkou si vyznacte 2 DOKONALE VODOROVNE dvojice car na pravé a levé stěné, odpovídajici rohu kuchyně, kde bude digestor instalována:

První dvojice preydastavuje vzdálenost mezi varnou plochou a digestoři a služí také jako referencní bod pro instalaci rohovych rámú.

Pozor! Rohové ramy se instalujíPokud nemáte

jistotu, ze steny tvorici roh nejsou dokonale kolme.

Druhá dvojice Čar, která je o 50mm vyše než první, ukanuzije polohu spodní strany nosné konstrukce digestоře.

1. Opfete nosnou konstrukci na roh zdi tak, aby byla pravá i levá strana stejné vzdálená od rohu zdi (dale zkontrolujte, zda je strana s radou vodorovnych otvoru otočena směrem nahoru), vyznácte si 4 vnějsi olvory a vyvrteje je, vložte do zdi 4 hmoźdinky a připevněte pomoci 4 šroubú.
2. Pripevné spodni nosny rám k nosné konstrukci pomoci 4 sroubu.
3. Zkontrolujte, zda ma roh kuchyné urseny pro instalaci digestore dokonale kolmou pravou a levou stenu, v opacnépripadé instalujte uhlove profily:

Oprete uhlové profily o pravou a levou stenu.

Poznamka: Spodni strana uhlovych profilu musi byt vyrovnáse sp odni dvojici car, ktera bya vyznacena na zdi - obě musi byt mimoto vyrovnáy s rohem zdi,Pokud možno taki,aby vytvaféjedynotná a nepřeruseny rám,z pravé strany na levou stranu.

Vyznačte a vyvrteje 6 otvur, vložte do zdi 6 hmozdinek a pomoci 6 sroubú s podložkami pripevněte rohové rám y na zed'.

Položte nosny rám komínu „G“ na stěnu pod stropem tak, aby byla pravá i levá strana stejně vzdálena od rohu zdi, použijte nosny rám komínu jak schemá vrtání a vyznáčte si tuzkou 4 otvory, vyvrtejte je a vložte 4 hmoźdinky.

Odtahová verze / Filtracní verze: Pripevněte nosné rám komínu na zed pamoci 4 šroubú.

Pouze filtráné verze: seiǐfte délku deflektoru F podle šífky nosného rámu komùn G pripevněte nástavce pomoci 2 sroubú a pripevněte deflektor na nosné rám komùn G pomoci 4 sroubú.

1. Zavěste digestoř na spodní nosné rám.

2. a.-b. Nasunte spodni Čast digestoře do odtahovejednotky.

c. Pripevnefte spodni ccast digestore k odtahove Jednotce pomoci 6 sroubu.

Pozor! Digestozatim nenipnev pripevnena na zed, proto musi byt nasledujici ukony provadeny opatrne,aby se digesto neuvolnila z nosného ramu a nezpúsobila skody na zdrvi osob ci na vcech.

1. Provedé elektrické připojeni obou cásti.

2. Señidte vzdálenost digestoře ode zdi a vyrovneji ji do vodorovné polohy pomoci 2 regulačnich šroubú na hácích digestоře.

Pokud byly namontovany rohove ramy (roh kuchyné NENİ dokonale kolmy): zkontrolujte, zda je digestor dobre usazena na rohovych ramech.

Pokud nebly namontovány rohové ramy (roh kuchyně je dokonale kolmy):

a. zkontrolujte, zda je spodni Čast digestoře zcela vodorovna (pokud je namontována správně, měla by být vyrovná nebo soubězná s nizsí vodorovnou Čarouvyzăcenou na zdi (viz odstavec montáž 1).

b. vyznačte si tuzkou dva body (pravý a levý) pro

definitvni pripevnéni.

c. vhyaknete digesto a vyvrtejte 2 otvory, vlozte do zdi 2 hmozdinky, znovu poveste digesto a definitivne ji pripevnete pomoci 2 sroubus podlozkami.

1. Definitivne pripnevete Jednotku motoruk nosné konstrukci: vrtackou vyvrteje vodici otvor 03,5mm na nosné konstrukci, skrze otvor umistěny ve spodní cásti motorového prostoru, poté definitivne pripnevete pomoci 1 sroubu s podlozkou.
2. Provedte pripojeni trabky (trubka a spony nejsou soucasti dodavky, je nutne je dokoupit) pro odtah koufe ke spojovacimu krouzku, ktery se nachazi nad Jednotkou saciho motoru.
   Druhý konec trabky musi byt napojen na zařazení pro odtah kouřu směrem ven,Pokud se používa digestor v odtahové verzi nebo na deflektor F,pokud se používa digestor ve filtráčnéverzi.
3. Provedte elektrické pripojeni.
4. Nasadte kominy a pripevnete je pomoci 2 sroubu (20a) na nosny ram komiu, G^ (20b).
5. Nechte sklouznout spodni Čast komiu, ktera zakryvá celou odtahovou Jednotku tak, aby zapadla do príslušného usazení nad digestоři.
6. Nasadte dva bočni kryty -spojení nasazením - tyto Časti nelze vázajemné záměnit.

Znovu namontujte rám uhlikového filtru a tukový/é filtry a zkontrolujte dokonalou funkčnost digestоře.

Pohled na digestor

Obr.1

1. Ovladaci panel
2. Tukovy filtr
3. Západka tukového filtru
4. Halogenové osvětlení
5. Pracovni plocha digestore pro usmerneni par
6. Teleskopicky kominek
7. Vyfuk (pouze u filtracni verze)

Provoz

Zapinándigestore

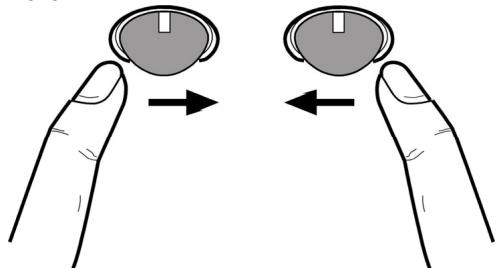

Ovladač je vahadlový vypínač.

Opakovanym stiskutim ovladace smere doprava se digestoř zapne a nastavi sie saci vykon az do intenszivnoho vykonu, dalsim stiskutim doprava se digestoř vypne.

Zapinánisvětla

Stiskněte ovladač směrem doleva, znovu pro vypnutí světla.

Udrzba

Čistěné

Pro cišěné i je třeba použít VYHRADNÉ latku navlčenou neutrǎnlími tekutymi Čstićimi prostředky. NEPOUŽIVEJTE ZÁDné NASTROJE NEBO POMUCKY NA CiSTěné. NEPOUŽIVEJTE ALKOHOL!

Tukovy filtr

Obr.2

Tukovy filtr se musi 1x do měsíce vycistit (vyprat), anebo jestlizě systém vyznácovány saturace filtru -Pokud je současti vybavení vystněného modelu - vyznáčuje tuto potřebu. Je možné jej Čistir rucné jemný mycim prostředkem nebo v kuchyněké myčce pře njnižíteptloša kratšim programu. Demontáž tukového filtru je znázornina - zatlaěte na zapadku filtru (B).

Filtr s aktivnim uhlikem (jen u filtracni verze)

Obr.3

Tento filtr pohlcuje neprijemne pachy vznikajici pri vaeni.

Filtr se musi kaźde 2 mészice (anebo jestlIZE system vyznačovani saturace filtru -Pokud je současti vyaveni vlastného modelu - vyznačuje tutu potřebu) yvčistit rucné v tepé vode vchodném mycim prostředkem nebo v kuchyníské mycě pri kompletním programu bez pritomnosti nádBó. Po vyčistěni zbavte filtr prébytečné vod ták, aby jste jej neposkodili. Vyjměte jej z plastového ráma u dūkladné

vysuste pri teplote 100^ po dobu 10-ti minut v elektrické troube.

Filtr saktivnim uhlikem se musi presto měnit kaźde 3 roky a navic vždy, kdyz je poškozen.

Pro demontáž filtru poocte fixacni šroubek rámu o 90^ (g). Novou vložku s aktivnim uhíkem (i) vsuñte do rámu (h) a vše namontujte zpět na odipovidajćí MSTO.

Je moźne použivat tradicni typ filtru suhlikem, ktery nelze myt cis obnovit, a ktery je třeba vyměnovat Jednou za 3-4 měsice.

Rámec a pěnovka filtru suhlíkem jsou společné svářeny, eventuální rámec dodaný s digestōrī se tedy némá použivat.

Před užitim je třeba ho umistit do príslušného uloženi aupevinit prostřednictvim príslušnych zařizeni.

Vymena zarovek

Digesto' je vybavena osvětlovacím systémem založéným na technologii DIOD.

DIODY zarucují optimáni osvětleni, s trvanlivostí až 10 krát delsí než tradční svídtila a umozhůji USpory 90% elektrické energia.

Pro yměny se obratte na servisné službu.

• Je dōležité uchovat s túo priručku, aby ste ju mohli Použit' vakomkolvek okamihu. V pripeade predaje, postupeni ā stahovani zaistete, aby dostala spolocne s odsávačom pár.
• Pozorne si precítajte námod: obsahuje doležité informácie o instaláci, použiti a bezpečnosti.
• Nemehte elektricku cis Mechanicku upravu vyrobku alebo potrubie na odvod pár.
• Skör než budetePokračovat'sinstaláciouzariadenia, overte,vsetky suciastky ci nie su poškodené.V opacnom pripadobrátte sa na predajcu a nepokračujte vinstalácii.

Upozornenia

ZA MESIAC), v každom pripaderešpektujte ako je vyslovne uvedené v návode na údržbu.

Tento spotrebic je oznaceny v sulade s europskou smernicou 2012/19/EC o likvidacii elektrického a elektronického zariadenia (WEEE).

Návody na zapojenie su dodané s obvodovou Jednotou odsávana.

Montáž

Elektrické napojenie

Opriét rohové profy o pravú a'lavú stenu.

Poznámka: spodná strana rohovych profilov sa musi zhodovat's predošle na stene načrnutou nizsou dvojicu Čiar - obidve sa tiež musia zhodovat's rohom steny, podla mostnosti, aby sa tvoril medzi nimi jedin'y a suvisly rám, z pravej strany na l'avú.

Vyznačit a vyvřa t 6 otvory, vložit 6 hmoždinky do mura a so 6 skrutkami a podložkami pripevni't rohové konzoly o stenu.

Ak boli namontované rohové konzoly (roh kuchyne NIE JE dokonale kolmy): skontrolovat, ši odsávac pary sa dokonale opiera o rohové konzoly.

Ak neboli namontované rohové konzoly (roh kuchyne dokonale kolmy):

a. overit, ci spodná strana odsávača pary je dokonale vodorovná (ked je správine namontovaná, mala by sa zhodovat alebo byt rovnobězná snižsou vodorovnou Čiarou vyznacénou na stene (pozriet operáciu montáze 1).
b. vyznačit's ceruzkou dva body (pravy a'avy) definitivenho pripevnenia.
c. zvesit odsavač pary a vyvīt 2 otvory, vložit hmoždinky do múra, znovu zavesit odsavač pary a definitívine pripevnits 2 skrutkami a podložkami.

1. Definitive nve pripevnit motorov jednotku o nosnukonstrukciu: s vtačkou vyvta' na nosnej konštrukcie pilotny otvor s 03,5mm prechadzajuc otvorom umiestnenym na spodku vo vnuti motorovhéo priestoru, potom pripnevni definitivne s 1 skrutku a podložkou.
2. Vykonat pripojenie hadice (hadice a upevnovace hadicove spony nie su v dodavke, je ich potrebne dokupit samostatne) pre vypustanie dymov o pripojovaci prstenec umiestheny nad odsavacou Jednotkou motora. Druhy koniec hadice bude musiet byt pripojeny k zariadeniu pre vypudzovanie dymov smerom von v priade pouzitia odsavaça pary v odsavacej verzii alebo deflektor F v priade pouzitia odsavaça pary vo filtracnej verzii.
3. Vykonat' elektrické priopojenie
4. Aplikovat' kominy a pripevni' ich hore s 2 skrutkami (20a) o nosny držiak kominov, G" (20b).
5. Nechat sklznut spodnu cast komina, kym uplnéPokryje odsavaciujednotku az po jeho umiestnien do prislušného sidla nad odsávačom pary.
6. Aplikovat dve bočné kryty - upevnenie zachytenim - casti ne su vázomne zamenitelné.

Znovu namontovat rám uhlikovoho filtra a filter/filtreetukov a skontrolovat dokonalú funkčnost ośavača pary.

Opis odsávača pary

Obr.1

1. Kontrolny panel
2. Protitukovy filter
3. rukovat' odpojenia protitukovo hofla
4. Halogenna Žiarovka
5. Skéma pary
6. Teleskopicky dynamov
7. Vychod vzduchu (iba pre pouzitie filtracnej verzie)

Cinnost'

Pre zapnutie odsávača pary

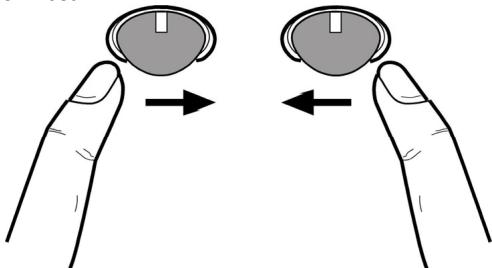

Control ball je kolískový vypinač.

Stlačenim opakovane control ball smerom doprava odsávac pary sa zapne a sa zvolí vykon odsávania az po intenszivny, ak sa stlaci opat doprava, odsávac pary sa vypne.

Pre zapnutie svetla

Stlačit control ball smerom dolava, stlačit znovu, aby sa vyplo svetlo.

Udrzba

Cistenie

Pri Čistení je treba použit' VYLUCNE látku navlhcenu neutrálynymi tekutymi cistiacimi prostriedkami.

NEPOUZIVAJTE ZIADNE NASTROJE ALEBO POMOCKY NA CISTENIE. NEPOUZIVAJTE ALKOHOL!

Protitukovy filter

Obr.2

Musi byt Čistený jederkrát za mesiac (alebo ked upozornovaci systém nasytelnosti filtrov - ak je s nim prislušný model vybavený - upozornuje tuto nevyhnutost), nedráždivymi Čistiacími prostridkami ručne alebo v umyvačkes nizkou teplotou vody a krátym cyklusovým programom.

Umyvanim v umyvačke, protitukový filter sa moze odfarbit, ale jeho filtračná cherakteristika sa tym vobec nezméní.
