Type de produit	Hotte aspirante
Marque	CATA
Modèle	GAMMA LED
Alimentation électrique	220-240 V / 50-60 Hz (vérifier plaque signalétique)
Diamètre de conduit d'évacuation	Minimum 120 mm (PVC rigide conseillé)
Panneau de commande	Écran LCD avec 9 boutons-poussoirs
Vitesses moteur	Multi-vitesses avec fonction turbo et temporisation
Éclairage	LED avec intensité variable et mode veilleuse (lune)
Fonctions supplémentaires	Horloge, alarme compte à rebours
Filtre à graisse	Lavable au lave-vaisselle ou à la main (mensuel)
Filtre à charbon actif	Remplacement tous les 3 mois (selon usage)
Type de lampe	LED intégrée (non remplaçable par l'utilisateur)
Distance minimale d'installation	65 cm au-dessus d'une cuisson à gaz (variable pour électrique)
Utilisation	Au-dessus de plans de cuisson électriques ou à gaz (max 4 feux)
Entretien	Débrancher avant nettoyage ; utiliser détergent non corrosif
Sécurité	Ne pas faire flamber sous la hotte ; ne pas évacuer dans conduit de fumée
Réparabilité	Câble d'alimentation à remplacer par service agréé
Normes	Conforme aux directives 2006/95/CE et 2004/108/CE

FOIRE AUX QUESTIONS - GAMMA LED CATA

Quelle est la distance minimale d'installation de la hotte au-dessus d'une cuisson à gaz ?

La distance minimale est de 65 cm. Si les instructions de l'élément de cuisson indiquent une distance supérieure, celle-ci doit être respectée.

Comment nettoyer le filtre à graisse ?

Le filtre à graisse doit être démonté et lavé au moins une fois par mois. Il peut être lavé au lave-vaisselle (en position verticale) ou à l'eau chaude avec un détergent. Bien rincer et sécher avant de le remettre en place.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif doit être changé régulièrement, au moins tous les trois mois, selon la fréquence d'utilisation de la hotte.

Comment régler l'horloge de la hotte ?

Appuyez sur le bouton-poussoir (8) pour activer le réglage de l'horloge. Les caractères clignotent. Utilisez les boutons (6) et (7) pour augmenter ou diminuer l'heure de 1 minute par pression, ou en maintenant appuyé pour un réglage rapide. Appuyez à nouveau sur (8) pour valider.

Que faire si la hotte cesse de fonctionner après une décharge électrostatique ?

Éteignez la hotte (OFF) puis rallumez-la (ON). Le fonctionnement normal sera rétabli sans risque. Ce phénomène est normal en cas de décharge électrostatique (modèle ESD).

Comment utiliser la fonction de temporisation du moteur ?

Appuyez sur le bouton (4). Le moteur maintient la vitesse actuelle pendant 5 minutes, puis diminue d'une vitesse toutes les 5 minutes jusqu'à l'arrêt. Le symbole de temporisation clignote. Appuyer sur (1), (2), (3) ou (4) désactive cette fonction.

Quel type de lampe utiliser pour le remplacement ?

La hotte utilise un éclairage LED intégré. Pour les hottes avec lampes halogènes, utilisez des lampes à réflecteur en aluminium, jamais dichroïdes. Dans ce modèle GAMMA LED, l'éclairage est intégré et non remplaçable par l'utilisateur.

Puis-je raccorder l'évacuation de la hotte à un conduit de fumée existant ?

Non, ne raccordez jamais l'évacuation à un conduit de fumée, ni à des conduits d'aération ou d'air chaud. Consultez les arrêtés municipaux et demandez l'autorisation du responsable du bâtiment.

Comment utiliser l'alarme compte à rebours ?

Appuyez sur le bouton (9) pour activer l'alarme. Les caractères clignotent, utilisez (6) et (7) pour régler le temps. Après 5 secondes ou en réappuyant sur (9), le compte à rebours commence. Un signal sonore retentit à la fin, se désactive après une minute ou en appuyant sur (9).

Que faire si le câble d'alimentation est endommagé ?

Le câble doit être impérativement remplacé par un service officiel ou un agent autorisé. Ne pas utiliser la hotte avec un câble endommagé.

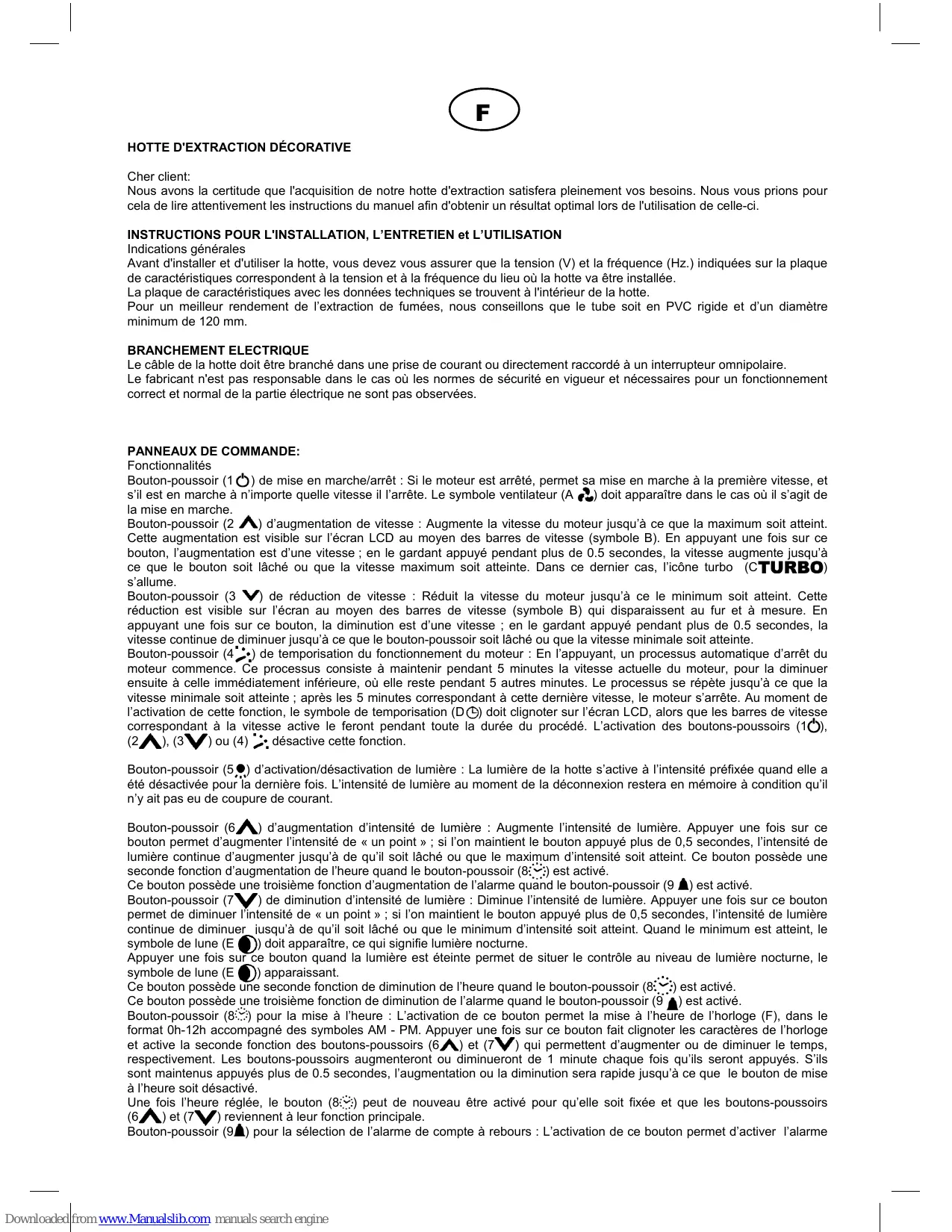

MODE D'EMPLOI GAMMA LED CATA

Nous avons la certitude que l'acquisition de notre hotte d'extraction satisfera pleinement vos besoins. Nous vous prions de lire attentivement les instructions du manuel afin d'obtenir un résultat optimal lors de l'utilisation de celle-ci.

Instructions pour l'installation, l'entretien et l'utilisation

Indications générales

Avant d'installer et d'utiliser la hotte, vous devez vérifier que la tension (V) et la fréquence (Hz.) indiquées sur la plaque de caractéristiques correspondent à la tension et à la fréquence du lieu où la hotte va être installée.

La plaque de caractéristiques avec les données techniques se trouve à l'intérieur de la hotte.

Pour un meilleur rendement de l'extraction de fumées, nous conseillons que le tube soit en PVC rigide et d'un diamètre minimum de 120 mm.

Branchement electrique

Le câble de la hotte doit être branché dans une prise de courant ou directement raccordé à un interrupteur omnipolaire.

Le fabricant n'est pas responsable dans le cas où les normes de sécurité en vigueur et nécessaires pour un fonctionnement correct et normal de la partie électrique ne sont pas observées.

Panneaux de commande:

Fonctionnalités

Bouton-poussoir (1) de mise en marche/arrêt : Si le moteur est arrêté, permet sa mise en marche à la première vitesse, et s'il est en marche à n'importe quelle vitesse il l’arrête. Le symbole ventilateur (A) doit apparaître dans le cas où il s'agit de la mise en marche.

Bouton-poussoir (2 A) d'augmentation de vitesse : Augmente la vitesse du moteur jusqu'à ce que le maximum soit atteint. Cette augmentation est visible sur l'écran LCD au moyen des barres de vitesse (symbole B). En appuyant une fois sur ce bouton, l'augmenta augmente jusqu'à ce que le bouton soit lâché ou que le maximum soit atteint. Dans ce dernier cas, l'icone turbo (CTURBO) s'allume.

Bouton-poussoir (3 V) de réduction de vitesse : Réduit la vitesse du moteur jusqu'à ce le minimum soit atteint. Cette réduction est visible sur l'écran au moyen des barres de vitesse (symbole B) qui disparaissent au fur et à mesure. En appuyant une fois sur ce bouton, la diminution est d'une vitesse; en le gardant appuyé pendant plus de 0.5 secondes, la vitesse continue de diminuer jusqu'à ce que le bouton-poussoir soit lâché ou que la vitesse minimale soit atteinte.

Bouton-poussoir (4) de temporisation du fonctionnement du moteur: En l'appuyant, un processus automatique d'arrêt du moteur commence. Ce processus consiste à maintenir pendant 5 minutes la vitesse actuelle du moteur, pour la diminuer ensuite à celle immédiatement inférieure, où elle reste pendant 5 autres minutes. Le processus se répète jusqu'à ce que la vitesse minimale soit atteinte; après les 5 minutes correspondant à cette dernière vitesse, le moteur s'arrête. Au moment de l'activation de cette fonction, le symbole de temporisation (D) doit clignoter sur l'écran LCD, alors que les barres de vitesse correspondant à la vitesse active le feront pendant toute la durée du procédé. L'activation des boutons-poussoirs (1), (2), (3) ou (4) désactive cette fonction.

Bouton-poussoir (5) d'activation/désactivation de lumière : La lumière de la hotte s'active à l'intensité préfixée quand elle a été désactivée pour la première fois. L'intensité de lumière au moment de la déconnexion restera en mémoire à condition qu'il n'y ait pas eu de coupure de courant.

Bouton-poussoir (6) d'augmentation d'intensité de lumière : Augmente l'intensité de lumière. Appuyer une fois sur ce bouton permet d'augmenter l'intensité de « un point » ; si l'on maintient le bouton appuyé plus de 0,5 secondes, l'intensité de lumière continue d'augmenter jusqu'à ce qu'il soit lâché ou que le maximum d'intensité soit atteint. Ce bouton possède une seconde fonction d'augmentation de l'heure quand le bouton-poussoir (8:) est activé.

Ce bouton possède une troisième fonction d'augmentation de l'alarme quand le bouton-poussoir (9 A) est activé.

Bouton-poussoir (7) de diminution d'intensité de lumière : Diminue l'intensité de lumière. Appuyer une fois sur ce bouton permet de diminuer l'intensité de « un point » ; si on maintient le bouton appuyé plus de 0,5 secondes, l'intensité de lumière continue de diminuer jusqu'à ce qu'il soit lâché ou que le minimum d'intensité soit atteint. Quand le minimum est atteint, le symbole de lune (E) doit apparaître, ce qui signifie lumière nocturne.

Appuyer une fois sur ce bouton quand la lumière est éteinte permet de situer le contrôle au niveau de lumière nocturne, le symbole de lune (E) apparaissant.

Ce bouton possède une seconde fonction de diminution de l’heure quand le bouton-poussoir (8:) est activé.

Ce bouton possède une troisième fonction de diminution de l'alarme quand le bouton-poussoir (9 A) est activé.

Bouton-poussoir (8) pour la mise à l'heure : L'activation de ce bouton permet la mise à l'heure de l'horloge (F), dans le format 0h-12h accompagné des symboles AM - PM. Appuyer une fois sur ce bouton fait clignoter les caractères de l'horloge et active la seconde fonction des boutons-poussoirs (6) et (7) qui permettent d'augmenter ou de diminuer le temps, respectivement. Les boutons-poussoirs augmenteront ou diminueront de 1 minute chaque fois qu'ils seront appuyés. S'ils sont maintenus appuyés plus de 0.5 secondes, l'augmentation ou la diminution sera rapide jusqu'à ce que le bouton de mise à l'heure soit désactivé.

Une fois l'heure réglée, le bouton (8:1) peut de nouveau être activé pour qu'elle soit fixée et que les boutons-poussoirs (6A) et (7V) reviennent à leur fonction principale.

Bouton-poussoir (9) pour la sélection de l'alarme de compte à rebours : L'activation de ce bouton permet d'activer l'alarme

(G). Appuyer une fois sur ce bouton fait clignoter les caractères du dernier temps ménorisé et active la troisième fonction des boutons-poussoirs (6A) et (7V), en les utilisant comme augmentation et diminution du temps, respectivement. Les boutons-poussoirs augmenteront ou diminuéreront de 1 minute chaque fois qu'ils seront appuyés. S'ils sont maintainen appuyés plus de 0.5 secondes, l'augmentation ou la diminution sera rapide jusqu'à ce que le bouton de mise à l'heure soit désactivé. Une fois le temps régle, cinq secondes après ou quand le bouton 9 sera de nouveau appuyé, le compte à rebours de l'alarme s'active, l'indication hottes (symbole H) s'allume, le clignotement des caractères cesse et les boutons-poussoirs (6A) et (7V) reviennent à leur fonction principale.

Une fois le temps écoulé, pour indiquer la fin du compte à rebours, un signal sonore est activé de façon intermittente; il se désactive après une minute ou si l'on appuie sur le bouton 9.

Nettoyage

Avant d'effectuer toute opération, assurez-vous toujours que le câble d'alimentation soit débranché et que l'interrupteur soit en position d'arrêt. Lavez la partie externe avec un détergent liquide non corrosif et n'utilisez pas de produit de nettoyage contenant des abrasifs.

• Remplacement d'une lampe.

Avant de remplacer la lampe, assurez-vous que la hotte soit débranchée. Enlevez le filtre à graisse et changez la lampe par une lampe de puissance égale à celle indiquée dans les caractéristiques techniques. Replacez le filtre.

• Nettoyage du filtre de graisse.

En fonction de l'utilisation et, au minimum une fois par mois, les filtres à graisse devront être démontés et lavés dans un lave-vaisselle ou à l'eau chaude avec un détergent. Dans le cas où vous utilisez le lave-vaisselle, il est recommandé de mettre les filtres en position verticale afin d'éviter que des restes de repas se déposent sur ceux-ci. Après les avoir rincés et séchés, remettez-les en place en agissant à l'inverse de la manière dont vous les avez démontés.

Les filtres à charbon actif sont à changer régulièrement pour que la hotte fonctionne correctement, au moins tous les trois mois (selon la fréquence d'utilisation).

Avis important pour les HOTTES AYANT des LAMPES halogenes

Lorsque vous remplacez les lampes halogènes, celles-ci doivent être remplacées par des lampes à réflecteur en aluminium. Ne jamais utiliser des lampes dichroïdes, afin d'éviter une surchauffe du support de la lampe.

Important:

• Ne raccordez pas l'évacuation de la hotte à un conduit de fumée, ni à des conduits d'aération ou d'air chaud. Avant de la raccorder au conduit, consultez les arrêtés municipaux sur les sorties d'air et demandez l'autorisation à la personne responsable du bâtiment. Assurez-vous que la ventilation soit adaptée au cas où vous pouvez utiliser la hotte avec un autre produit simultanément.
• Ne faites jamais frire des aliments en les laissant sans surveillance, car l'huile peut surchauffer voir prendre feu. Dans le cas d'une huile usagée, les risques d'inflammation sont plus élevés. N'utilisez jamais la hotte dans des milieux ou fonctionnement égarément des appareils à décharge connectés à l'extérieur à moins de pouvoir assurer une ventilation parfaite dans le lit milieu.
• Afin d'éviter les risques d'incendies, tous ces conseils ainsi que le nettoyage périodique des filtres de graisse doivent être rigoureusement observés.
• En cas de décharge électrostatique (modèle ESD), il est possible que la hotte cesse de fonctionner. Eteignez la hotte (OFF) et allumez-la de nouveau (ON), elle fonctionnera alors correctement. Il n'y a aucune risques en cas de décharge électrostatique.
• Si le câble d'alimentation électrique est endommagé, celui-ci devra être impératifement changé par un service officiel ou par un agent autorisé.
• Ne jamais faire flamber quoi que ce soit en dessous de la hotte
• L'appareil doit être installé de telle manière que la prise soit accessible.
• La hotte sera installée de 65cm au moins du plan de cuisson.
• Dans des conditions météorologiques provoquant des interférences électriques, il se peut que l'appareil ne fonctionne plus. En éteignant l'appareil (OFF) et en le remettant en marche (ON), son fonctionnement normal sera rétabli sans aucun risque.
• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui ne possèdent pas d'expérience ou de connaissance, sauf si elles ont été supervisées ou si elles ont reçu des instructions relatives à l'utilisation de l'appareil de la part d'une personne responsable de leur sécurité.
• Les enfants devront être supervisés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• L'air évacué ne doit pas être envoyé par des conduites utilisées pour évacuer les fumées d'appareils alimentés au gaz ou tout autre combustible (cela n'est pas appliqué aux appareils exclusivement destinés à décharger de l'air à l'intérieur de la pièce).
• Quand la hotte est mise en marche en même temps que d'autres appareils alimentés par une énergie différente de l'énergie électrique, la sortie d'air ne doit pas être supérieure à 4 Pa (4x10-5 bar).
• Ne jamais utiliser la hotte dans une pièce où des appareils avec des décharges connectées à l'extérieur sont déjà en fonctionnement, à moins qu'une parfaite ventilation n'y soit assurée.
• Cette hotte ne peut être installée qu'au-dessus de plans de cuisson électriques ou à gaz à 4 feux maximum.
• Si la hotte est installée sur un élément de cuisson à gaz, la distance minimal doit être au moins de 65 cm. Si les instructions d'installation de l'élément de cuisson à gaz indiquent une distance supérieure, en tenir compte.
• Si la hotte est installée sur un élément de cuisson électrique, la distance minimale devant être laissé est décrite sur le patron de montage.
• Les règlements concernant l'évacuation d'air doivent être respectés.

LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ DANS LE CAS OU NE SERAIENT PAS OBSERVÉES LES INDICATIONS DÉCRITES CONCERNANT L'INSTALLATION, L'ENTRETIEN ET L'UTILISATION APPROPRIÉES DE LA HOTTE D'EXTRACTION

Le fabricant déclare que ce produit remplit toutes les conditions essentielles requises par la directive 2006/95/CEE du 12 décembre 2006 sur matériel électrique de basse tension, et par la directive 2004/108/CEE du 15 décembre 2004 sur compatibilité électromagnétique.

Si vous avez besoin d'une assistance technique ou d'un complément d'information sur nos produits, n'hésitez pas à contacter notre distributeur officiel.

LE FABRICANT se réserve le droit d'effectuer toute amélioration technologique ou modification sans préavis.
