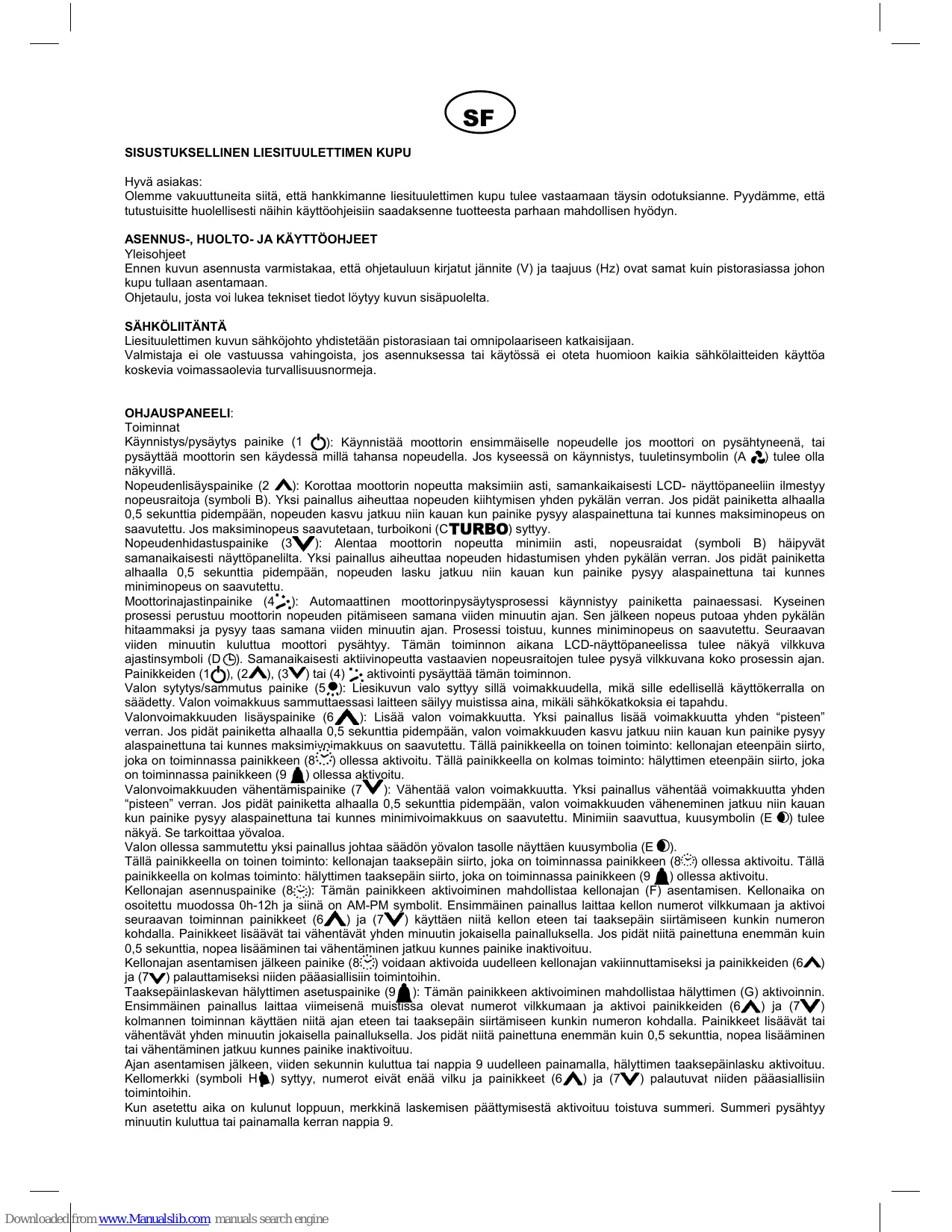

KÄYTTÖOHJE GAMMA LED CATA

Olemme vakuuttuneita siitä, etta hankkimanne liesituulettimen kupu tulee vastaamaan taysin odotuksianne. Pyydämme, etta tutustuisite huolellisesti naihin kayttöhjeisiin saadaksenne tuotteesta parhaan mahdollisen hyödyn.

ASENNUS-, HUOLTO- JA KAYTTOOHJEET

Yleisohjeet

Ennen kuvun asennusta varmistakaa, etta ohjetauluun kirjatut jannite (V) ja taajuus (Hz) ovat samat kuin pistorasiassa johon kupo tullaan asentamaan.

Ohjetaulu, josta voi lukea tekniset tiedot loytyu kuvun sisäpuolelta.

SAHKOLIITANTA

Liesituulettimen kuvun sahkojohto yhdistetaan pistorasiaan tai omnipolariseen katkaisijaan.

Valmistaja ei ole vastuussa vahingoista, jos asennuksessa tai kaytossä ei oteta huomioon kaikia sahkolaitteiden kayttöa koskevia voimassaolevia turvallisuusnormeja.

OHJAUSPANEELI:

Toiminnat

Käynnistys/psaytys painike (1): Käynnistää moottorin ensimmäiselle nopeudelle jos moottori on pysähtyneenä, tai pysäyttaa moottorin sen käydessä millä tahansa nopeudella. Jos kyseessä on käynnistys, tuuletinsymbolin (A) tulee olla nakyvillä.

Nopeudenlisäyspainike (2 A): Korottaa moottorin noeutta maksimiin asti, samankaikaisesti LCD- nayttöpaneeliin ilmestyy noeusraitoja (symboli B). Yksi painallus aiheuttaa noeuden kihtymisen yhden pykälän verran. Jos pidät painiketta alhaalla 0,5 sekunttia pidempään, noeuden kasvu jatkuu niin kauan kun painike pysyy alaspainettuna tai kunnes maksiminopeus on saavutetu. Jos maksiminopeus saavutetaan, turboikoni (CTURBO) sytty.

Nopeudenhidastuspainike (3): Alentaa moottorin noeutta minimiin asti, noeusraidat (symboli B) häipyvat samanaikaisesti naytöpanelila. Yksi painallus aiheuttaa noeuden hidastumisen yhden pykälän verran. Jos pidät painiketta alhaalla 0,5 sekuntia pidempään, noeuden lasku jatkuu niin kauan kun painike pysyy alaspainettuna tai kunnes miniminopeus on saavutetu.

Moottorinajastinpainike (4): Automaattinen moottorinpysätytysproessi käynnistyy painiketta painaessasi. Kyseinen prosessi perustuu moottorin nopeuden pitämiseen samana viiden minuutin ajan. Sen jälkeen nopeus putoaayhden pykälän hitaammaksi ja pysyy taas samana viiden minuutin ajan. Proessi toistuu, kunnes miniminopeus on saavutettu. Seuraavan viiden minuutin kuluttua moottori pysähtyy. Tämän toiminnon aikana LCD-näytöpaneelissa tulee nakyä vilkkuvaajastinsymboli (D). Samanaikaisesti aktivinoeputta vastaavien nopeusraitjoen tulee pysä vilkkuvana koko prosessin ajan. Painikkeiden (1), (2), (3) tai (4): aktivointi pysättää tämän toiminnon.

Valon sytytys/sammutus painike (5): Liesikuvun valo syttyy sillä voimakkuudella, mikä sille edellisä käytökerralla on saädetty. Valon voimakkuus sammuttaessasi laitteen säilly muistissa aina, mikäli sahkökatkoksia ei tapahdu.

Valonvoimakkuuden lisäyspainike (6): Lisää valon voimakkuutta. Yksi painallus lisää voimakkuutta yhden "pisteen" verran. Jos pidät painiketta alhaalla 0,5 sekuntia pidempään, valon voimakkuuden kasvu jatkuu niin kauan kun painike pysyy alaspainettuna tai kunnes maksimi voimakkuus on saavutetu. Tälla painikkeella on toinen toiminto: kellonajan eteenpän siirto, joka on toiminassa painikkeen (8^) ollessa aktivoitu. Tälla painikkeella on kolmas toiminto: halyttimen eteenpän siirto, joka on toiminassa painikkeen (9) ollessa aktivoitu.

Valonvoimakkuuden vahentamispainike (7 V): Vahentaa valon voimakkuutta. Yksi painallus vahentaa voimakkuutta yhden "pisteen" verran. Jos pidat painiketta alhaalla 0,5 sekuntia pidempaan, valon voimakkuuden vaheneminen jatkuu niin kauan kun painike pysyy alaspainettuna tai kunnes minimivoimakkuus on saavutetu. Minimiin saavuttua, kuusymbolin (E O) tulee nakyä. Se tarkoittaa yovaloa.

Valon ollessa sammutetu yksi painallus johtaa saadön yövalon tasolle nayttäen kuusymbolia (E D).

Tällä painikkeell on toinen toiminto: kellonajan taaksepän siirto, joka on toiminnassa painikkeen (8 ollessa aktivoitu. Tällä painikkeell on kolmas toiminto: halyttimen taaksepän siirto, joka on toiminnassa painikkeen (9 ollesa aktivoitu.

Kellonajan asennuspainike (8): Tämän painikkeen aktivoimin mahdollistaa kellonajan (F) asentamisen. Kellonaika on osoitetu muodossa 0h-12h ja siinä on AM-PM symbolit. Ensimmäinen painallus laittaa kallon numerot vikkumaan ja aktivi seuraavan toiminnan painikkeet (6A) ja (7V) kayttäen niitta kallon eteen taaksepain siirtamiseen kunkin numeron kohdalla. Painikkeet lisävät tai vähentävät yhden minuutin jokaisella painalluksella. Jos pidät niitta painettuna enemmän kuin 0,5 sekunttia, nopea lisääminen tai vähentäminen jatkuu kunnes painike inaktivoitu.

Kellonajan asentamisen jälkeen painike (8:0) voidaan aktivoida uudelleen kellonajan vakiinnuttamiseksi ja painikkeiden (6A) ja (7V) palauttamiseksi niiden pääasialisiin toimintoihin.

Taaksepainlaskevan halyttimen asetuspainike (9A): Tämän painikkeen aktivoimin mahdollistaa halyttimen (G) aktivoinnin. Ensimmäinen painallus laittaa viimeisenä muistissa olevat numerot vilkumaan ja aktivoi painikkeiden (6A) ja (7V) kolmannen toiminnan käyttaen niitta ajan eteen tai taaksepain siirtämiseen kunkin numeron kohdalla. Painikkeet lisävät tai vähentävät yhden minuutin jokaisella painalluksella. Jos pidät niitta painettuna enemmän kuin 0,5 sekunttia, nopea lisääminen tai vähentäminen jatkuu kunnes painike inaktivoituu.

Ajan asentamisen jälkeen, viiden sekunnin kuluttua tai nappia 9 uudelleen painamalla, hälyttimen taaksepäinlasku aktivoituu. Kellomerkki (symboli H) syttyy, numerot eivät enää vilku ja painikkeet (6) ja (7) palautuvat niiden pääasialisiin toimintoinhin.

Kun asetetu aika on kulunut loppuun, merkkinä laskemisen päättymisestä aktivoituu toistuva summeri. Summeri pysahtyy minuutin kuluttua tai painamalla kerran nappia 9.

HUOLTO

- Puhdistus.

Aina ennen kaikkia toimenpiteita varmistautukaa, ettei virranjohdin ole kytkettyna ja etta katkaisin on asemassa OFF. Puhdistakaa kuvun ulkopinta syovytamattomalla nestemaisellaspesuaineella ja valttakaa hankaavien pesuaineiden kayttoa.

• Lampun vaihto.

Ennen lampun vaihtoa varmistautukaa siitä, ettei liesituuletin ole kytkettyn. Poistakaa rasvansuodatin ja vaihtakaa lamppu voimakkuudeltaan teknisin tietioihin kirjattua vastaavaan. Asettakaa suodatin uudelleen paikalleen.

-Rasvansuodattimen puhdistus.

Riipuen käytösta, kuitenkin vähintaan kuukauden valein, rasvansuodattimet pitä irroittaa ja pestä astianpesukoneessa tai käsin kuumassa vedessä pesuaineella. Rasvansuodatin on parasta asettaa astianpesukoneeseen pystysuoraan asentoon, jotteivat ruantähteet jäa sihen kiinn. Rasvansuodatin huuhdellaan ja kuivataan pesun jälkeen ja asetetaan uudelleen paikalleen.

Jotta hiisusuodattimet toimisiv asianmukaisesti, ne on vaihettava saannollisesti, vahintaan kerran kolmessa kuukaudessa (riippuen liesituulettimen kayttotiheydestä).

HALOGEENILAMPPUJA KOSKEVA TÄRKEA HUOMAUTUS

Halogeenilamppuja vaihdettaessa taytyy varmistautua siitä, etta uusi lamppu sisältaa alumiiniheijastimen. Lamppu ei saa olla dicroininen, koska ne voivat lammetä liikaa.

TÄRKEAA:

Kupua ei pida asentaa takkaan, ilmastointiputkiin eikä lampimän ilman putkiin. Ennen putkisto asentamistaa taytyy selvittä kunnalliset märäykset koskien ilman poistoja ja pyytära rakennuksesta vastuussa olevan henkilön lupa. Varmistautukaa etta tuuletus toimii asianmukaisesti siänkin tapauksessa, etta kuvun kanssa käytetaan samanaikaisesti toista laitetta.
- Alkaa koskaan jattako oljya sisalvatiavipannuja liedelle ilman valvontaa, koska oljy voi lammetu uudelteen ja syttya palamaan. Käytetäesssa samaa oljya useamman kerran sytymisriski kasvaa.
Alkaa koskaan kayttak oiesituuleinta huoneessa jossa on muitakin ilmaa ulos ohjaavia laitteita,Jos huoneen hyv almanvaihto ei ole varmistetu
Jotta valtytäisin mahdollisila tulipalolita täytyy kaikkia naita ohtaa noudattaa ja suorittaa rasvansuodattimien puhistus saannölliseti.
On mahdollista, etta laite pysahty staattisen sahkopurkauksen aikana. Jos nain tapahtuu ottakaa laite pois pälä (OFF) ja käynistakäa se uudelleen (ON), tälloin laite alkaa toimia uudestaan normalisti. Tähän ei liity mitään riskä.
Jos laitteen sahkojohto vaurioituu se pitaa vaihtaa. Vaildon voi suorittaa vain valtuutettu huoltopalvelu.
- Älä koskaan sytytä tulta imukuvun alapuolella.
Laite on ripustettava sillä tavoin, etta se ylettyy virranottopisteeseen.
Kupu on asennettava vahintaan 65 cm hellan ylapuolle.
Sähkopurkausia aiheuttavissa saaolosuheissa on mahdollista, etta laiteen toiminta keskeyty. Kaantamalla laite ensin pois paltta (OFF), ja kytkemalla se uudelleen paalle (ON), se palautuu normalaan toimintaan ilman minkänlaisia riskeja.
Tämlaite ei ole suunniteltu sellaisten henkilöiden (lapset mukaanluettuna) käytetäväksi, joiden fyysiset, henkiset tai vastuuntuno littyvat ominaisuudet ovat rajoitetut, tai joitta puittuu käytön vaatima kokemus tai tietamys, paitsiJos he ovat saaneet laitteen käytöen sen turvallisuudesta vastaavan henkilon antamaa opastusta tai suoraa valvontaa.
Lastenleikkiminen laitteella tulee esta jarestamalla heille tarvittava valvonta.
- Poistettua ilmaa ei tule johtaa poistokanaviin, joita käytetän kaasuilla tai muilla poltoaineilla syötettyen laitteiden savjen poistamiseen (tata ei sovelleta laitteisin, joita käytetän yksinomaan huoneissa olevan ilman poistoon)
Kun liesituuleinta pidetaan pall yht aikaa muuta kuin sahkvirta kaytavien laitteiden kanssa, ilmanvaittoakko ei saa olla suurempi kuin 4 Pa (4x10-5 bar).
Ala koskaan kayta liesituuleinta tiloissa, joissa on jo muita ulossuunnattua purkukanavaa kaytavia laitteita, ellei kyseistä tilaa voi asianmukaisesti ilmastoida.
Tämä liesituuletin voidaan asentaa vain, korkeintaan 4-levyisten, sahko- tai kaasuhellojen yle.
Jos liesituuletin on asennetu kaasulieden yhteyteen, keittolevytason ja liesitulettimen alareunan valisen etaisyyden on oltava vahintaan 65 cm. Mikali kausukeitloieden asennusohjeissa ilmoitetaan suurempi etaisyys, on ohjetta sytà noudattaa.
Jos liesituuletin on asennettu sahkolieden yhteyteen, keittolevytason ja liesituulettimen alareunan valinen etaisys ilmoitetaan kaytlohjeissa.
Noudata ilmanpoistoon liittyviä ohjesäantöja.

VALMISTAJA PITÄTYYY KAIKESTA VASTUUSTA JOS LIESITUULETTIMEN KUVUN ASENNUKSESSA, HUOLLOSSA TAI KÄYTÖSSÄ EI NOUDATETA NÄITÄ OHJEITA.

Valmistaja todistaa, etta tama tuote tayttaa kaikki oleelliset matalajannitteisille sahkotuotteile asetetut vaatimukset, jotka on esitety direktivissa 2006/95/CEE 12. joulukuuta 2006, sekä sahkomagneettisesta yhteensopivuustesta esitet y vaatimukset direktivissa 2004/108/CEE 15. joulukuuta 2004.

VALMISTAJA pidattä itselleen oikeeden teknisin parannuksiin tai mutoksiin ilman mitään sitä edellvää ilmoitusta

DEKORATIV KÖKSFLÄKT

Basta kund:

Käynnistys/pysaytys painike (1): Käynnistää moottorin ensimmäiselle nopeudelle jos moottori on pysahtyneenä, tai pysayttä moottorin sen käydessä millä tahansa nopeudella. Jos kyseessä on käynnistys, tuuletinsymbolin (A) tulee olla nakyvillä.

Nopeudenlisäyspainike (2 A): Korottaa moottorin noeutta maksimiin asti, samankaikaisesti LCD- nayttöpaneeliin ilmestyy noeusraitoja (symboli B). Yksi painallus aiheuttaa noeuden kihtymisen yhden pykälän verran. Jos pidät painiketta alhaalla 0,5 sekunttia pidempään, noeuden kasvu jatkuu niin kauan kun painike pysyy alaspainettuna tai kunnes maksiminopeus on saavutetu. Jos maksiminopeus saavutetaan, turboikoni (CTURBO) sytty.

Nopeudenhidastuspainike (3): Alentaa moottorin nopeutta minimiin asti, nopeusraidat (symboli B) häipyvat samanaikaisesti naytöpanelila. Yksi painallus aiheuttaa nopeuden hidastumisen yhden pykälän verran. Jos pidät painiketta alhaalla 0,5 sekunttia pidempään, nopeuden lasku jatkuu niin kauan kun painike pysyy alaspainettuna tai kunnes miniminopeus on saavutetu.

Moottorinajastinpainike (4): Automaattinen moottorinpysäytysprossesi käynnistyy painiketta painaessasi. Kyseinen prosessi perustuu moottorin nopeuden pitämiseen samana viiden minuutin ajan. Sen jälkeen nopeus putoaay yhden pykälän hitaammaksi ja pysyy taas samana viiden minuutin ajan. Prosessi toistuu, kunnes miniminopeus on saavutettu. Seuraavan viiden minuutin kuluttua moottori pysähtyy. Tämän toiminnon aikana LCD-näytöpanelissaa tulee nakyvä vilkkuva ajastinsymboli (D). Samanaikaisesti aktiviinoputta vastaavien nopeusraitojen tulee pysä vilkkuvana koko prosessin ajan. Painikkeiden (1), (2), (3v) tai (4): aktivointi pysättäa tämän toiminnon.

Valon sytytys/sammutus painike (5_^) : Liesikuvun valo syttyy sillä voimakkuudella, mikä sille edellislä käytökerralla on saädetty. Valon voimakkuus sammuttaessasi laitteen saïly muistissa aina, mikäli sahkökatkoksia ei tapahdu.

Valonvoimakkuuden lisäyspainike (6): Lisää valon voimakkuutta. Yksi painallus lisää voimakkuutta yhden "pisteen" verran. Jos pidät painiketta alhaalla 0,5 sekuntia pidempään, valon voimakkuuden kasvu jatkuu niin kauan kun painike pysyy alaspainettuna tai kunnes maksimivoimakkuus on saavutetu. Tälla painikkeella on toinen toimin: kellonajan eteenpääin siirto, joka on toiminassa painikkeen (8): ollessa aktivoitu. Tälla painikkeella on kolmas toimin: halyttimen eteenpääin siirto, joka on toiminassa painikkeen (9): ollessa aktivoitu.

Valonvoimakkuuden vahentamispainike (7V): Vahentaa valon voimakkuutta. Yksi painallus vahentaa voimakkuutta yhden "pisteen" verran. Jos pidat painiketta alhaalla 0,5 sekuntia pidempaan, valon voimakkuuden vaheneminen jatkuu niin kauan kun painike pysyy alaspainettuna tai kunnes minimivoimakkuus on saavutetu. Minimin saavuttua, kuusymbolin (E) tulee nakyä. Se tarkoittaa yovaloa.

Valon ollessa sammutetu yksi painallus johtaa saadön yövalon tasolle nayttäen kuusymbolia (E ♂).

Tallä painikkeell on toinen toiminto: kellonajan taaksepain siirto, joka on toiminnassa painikkeen (8) ollessa aktivoitu. Tallä painikkeell on kolmas toiminto: halyttemen taaksepain siirto, joka on toiminnassa painikkeen (9) ollessa aktivoitu.

Kellonajan asennuspainike (8): Tämän painikkeen aktivoiminen mahdollistaa kellonajan (F) asentamisen. Kellonaika on osoitettu muodossa 0h-12h ja siinä on AM-PM symbolit. Ensimmäinen painallus laittaa kellon numerot vilkumaan ja aktivi seuraavan toiminnan painikkeet (6) ja (7) käytäen niitta kellon teen tai taaksepää siirtämiseen kunkin numeron kohdalla. Painikkeet lisävät tai vahentäv yhden minuutin jokaisla painalluksella. Jos pidät niitta painettuna enemmän kuin 0,5 sekuntia, nopea lisääminen tai vahentäminen jatkuu kunnes painike inaktivoitu.

Kellonajan asentamisen jälkeen painike (8: voidaan aktivoida uudelleen kellonajan vakiinnuttamiseksi ja painikkeiden (6A) ja (7V) palauttamiseksi niiden pääasialisiin toimintohin.

Taaksepainlaskevan halyttimen asetuspainike (9): Tämän painikkeen aktivoiminen mahdollistaa halyttimen (G) aktivoinnin. Ensimmäinen painallus laittaa viimeisenä muistissa olevat numerot vilkumaan ja aktivoi painikkeiden (6A) ja (7V) kolmannen toiminnan käyttaen niita ajan eteen tai taaksepain siirtamiseen kunkin numeron kohdalla. Painikkeet lisävät tai vähentävät yhden minuutin jokaisella painalluksella. Jos pidät niitta painettuna enemmän kuin 0,5 sekunttia, nopea lisääminen tai vähentäminen jatkuu kunnes painike inaktivoituu.

Ajan asentamisen jälkeen, viiden sekunnin kuluttua tai nappia 9 uudelleen painamalla, hälyttimen taaksepäinlasku aktivoituu. Kellomerkki (symboli H) syttyy, numerot eivat enää vilku ja painikkeet (6) ja (7) palautuvat niiden pääasialisiin toimintoinhin.

Kun asetetu aika on kulunut loppuun, merkkinä laskemisen päättymisësta aktivoituu toistuva summeri. Summeri pysähtyy

minuutin kuluttua tai painamalla kerran nappia 9.
