Type de produit	Hotte de cuisine encastrable
Marque	Faber
Modèle	INCA SMART C
Largeur disponible	30" ou 36" (modèles Standard Liner 30/36)
Profondeur réglable	16" à 17 7/8"
Hauteur d'installation recommandée	24" à 30" au-dessus de la surface de cuisson
Diamètre du conduit	5 pouces (rond)
Type d'évacuation	Évacuation extérieure ou recyclage (avec filtres à charbon optionnels)
Alimentation électrique	120 V, 60 Hz, 15 A, circuit séparé
Nombre de vitesses	3 (basse, moyenne, élevée)
Éclairage	2 ampoules incandescentes 40 W
Type de filtres	Filtres métalliques lavables (graisse) + filtres à charbon optionnels (recyclage)
Nettoyage des filtres métalliques	Lavage à l'eau chaude savonneuse ou au lave-vaisselle
Nettoyage des surfaces	Eau chaude savonneuse, éviter les abrasifs
Garantie	1 an pièces et main-d'œuvre (hors usure normale)
Matériaux	Acier inoxydable (cadre standard)

FOIRE AUX QUESTIONS - INCA SMART C FABER

Quelle est la hauteur minimale d'installation de la hotte ?

La hauteur recommandée est de 24 pouces (minimum) à 30 pouces (maximum) entre le bas de la hotte et la surface de cuisson. Pour les cuisinières à gaz, vérifiez les codes locaux (peut nécessiter 30 pouces).

Puis-je utiliser un conduit flexible pour l'évacuation ?

Non, il est déconseillé d'utiliser un conduit flexible car il réduit la performance. Utilisez un conduit rigide de 5 pouces de diamètre pour une efficacité maximale.

Comment nettoyer les filtres métalliques ?

Retirez les filtres en pressant sur la poignée avant. Lavez-les à l'eau chaude savonneuse ou au lave-vaisselle. Assurez-vous de les replacer correctement, la poignée visible vers l'avant.

Que faire si la hotte ne fonctionne pas après installation ?

Vérifiez d'abord le disjoncteur ou le fusible. Si tout est en ordre, débranchez l'alimentation et vérifiez les connexions électriques dans le compartiment de filage.

Comment installer la hotte en mode recyclage ?

Utilisez le nécessaire de filtres à charbon (réf. 6093130). Insérez les filtres derrière les filtres à graisse. Prévoyez un conduit pour évacuer l'air à l'extérieur de l'armoire, sans le terminer dans celle-ci.

Quelle ampoule utiliser pour l'éclairage ?

La hotte utilise deux ampoules incandescentes de 40 W maximum. Pour remplacer, retirez l'ensemble du cadre inférieur en tirant sur les poignées, puis dévissez les ampoules.

Quelle est la longueur maximale de conduit autorisée ?

Pour un conduit rond de 5 pouces, la longueur totale ne doit pas dépasser 25 pieds. Évitez d'utiliser plus de trois coudes et laissez au moins 24 pouces de conduit droit entre les coudes.

Dois-je sceller les joints du conduit ?

Oui, scellez tous les joints avec du ruban adhésif métallique à l'intérieur et du calfeutrage autour du clapet extérieur pour éviter les fuites d'air.

Comment régler la vitesse du ventilateur ?

Utilisez le bouton de vitesse (s) : position 1 pour vitesse basse, 2 pour moyenne, 3 pour élevée. Allumez la hotte avant de cuisiner et laissez-la fonctionner quelques minutes après la cuisson.

Où trouver le service de garantie ?

Contactez le revendeur ou le distributeur Faber de votre région. Si vous ne trouvez pas, appelez le [phone] pour obtenir le nom d'un distributeur proche.

MODE D'EMPLOI INCA SMART C FABER

AVERTISSEMENT - POUR MINIMISER LE RISQUE D'UN FEU DE GRAISSE SUR LA TABLE DE CUISSON : a) Ne jamais laisser un élément de la table de cuisson fonctionner sans surveillance à la puissance de chauffage maximale ; un renversement/débordement de matière grasse pourrait provoquer une inflammation et la génération de fumée. Utiliser toujours une puissance de chauffage moyenne ou basse pour le chauffage d'huile. b) Veiller à tous les jours faire fonctionner le ventilateur de la hotte lors d'une cuisson avec une puissance de chauffage élevé ou lors de la cuisson d'un mets à flamber (i. e. Crêpes Suzette, Cherries Jubilee, Peppercorn Beef Flambé). c) Nettoyer fréquemment les ventilateurs d'extraction. Veiller à ne pas laisser de la graisse s'accumuler sur les surfaces du ventilateur ou des filtres. d) Utiliser always un ustensile de taille appropriée. Utiliser always un ustensile de taille adaptée à la taille de l'élément chauffant.

AVERTISSEMENT: - POUR PRÉVENIR LES BLESSURES EN CAS DE FEU SUIVRE LES RECOMMANDATIONS SUIVANTES: ÉTOUFFEZ LE FEU avec un couvercle métallique et fermez le brûleur. Si le feu ne s'éteint pas tout de suite, QUITTEZ LES LIEUX ET APPELEZ LES POMPIERS. NE TOUCHEZ JAMAIS UNE CASSEROLE EN FLAMMES. N'UTILISEZ JAMAIS DE L'EAU ou un torchon mouillé pour éteindre le feu - ce qui pourrait causer une Explosion de vapeur. N'utilisez un extincteur que si: 1. Vous avez un modèle ABC et vous connaissez bien son mode d'emploi. 2. Le feu est petit et peu répandu. 3. Les pompiers sont déjà prévenus. 4. Vous avez une sortie derrière vous.

TOUTE OUVERTURE DANS LE MUR OU LE PLANCHER À PROXIMATE DE LA HOTTE DOIT ÉTRSCELLÉ

Gardez 24 po. de hauteur entre le bas de la hotte et la surface de cuisson. Cette hauteur minimum peut être plus haute suivant le code municipal. Par exemple, les cuisinières à gaz peuvent requérir 30 po. de hauteur. Les armoires au-dessus ne dépasseront pas 13 po. de profondeur. Les armoires au-dessus de chaque côté devront être au moins à 18 po. au-dessus de la surface de cuisson. Consultez la fiche technique avant de découvrer les armoires. L'installation de cette hotte doit être conforme aux Règlements de Manufactured Home Construction and Safety Standards, titre 24 CFR, Section 3280 (anciennement Federal Standard for Mobile Home Construction and Safety Standards, titre 24 CFR, Section 3280 (anciennement Federal Standard for Mobile Home Construction and Safety, titre 24, HUD, Section 280). Le branchement électrique se fait avec un raccordement à 4 fils. Consultez la fiche technique électrique. Version 10/05, Page 1

Confirmer la sortie d'évacuation - soit par le mur, soit par le toit.

Utilisez une longueur de tuyauterie minimale avec les moindres coude pour la plus grande efficacité. Le diamètre de tuyauterie doit être uniforme. N'installez jamais 2 coudes ensemble. Scellez bien tous les joints avec un ruban adhésif métallique à l'intérieur et scellez bien le clapet extérieur avec du calfeutrage.

Utilisez un tuyau d'évacuation rigide lorsque possible. Un tuyau flexible égale deux fois plus qu'un tuyau rigide, ce qui réduit la puissance d'évacuation. Un conduit d'évacuation flexible crée une contre-pression et une turbulence de l'air qui réduisent considérablement la performance.

Veillez à ce que l'espace pour le tuyau soit ample - ainsi on n'aurait pas besoin de découper les supports de mur intérieur. Si ce découpage est nécessaire, veillez bien à ce qu'un renforcement soit mis en place.

RÉGLEMENTS D'ÉVACUATION ADDITIONELL - PAGE 8

AVERTISSEMENT - Pour Ne Pas Risquer Un Feu, Utilisez Seulement Les Matériaux Métalliques.

Avertissement

• Le système d'évacuation DOIT sortir à l'extérieur. N'EVACUEZ PAS le conduit soit dans une mansarde soit dans un espace enfermé. N'UTILISEZ PAS un clapet de séchoir à 4 pouces.
• N'utilisez pas un conduit flexible.
• N'ENCOMBREZ PAS la circulation d'air.
• Faute de suivre cet avertissement pourrait occasionner un feu.

FICHE technique électrique

Le raccordement électrique doit se faire avec un circuit séparé de 15 ampères, fusible à 120V, 60 Hz, courant alternant. On recommande un coupe-circuit. La taille du fusible doit se conformer aux codes municipaux suivant la spécification électrique sur la plaque intérieure. Le diamètre du fil devra aussi se conformer aux règlements du code national électrique, ANSI/NFPA 70 - ainsi qu'aux règlements locaux et les specifications de cet appareil. On peut obtenir ces informations chez:

l'Association Nationale de la Prévention du Feu

Batterymarch Park

Quincy, Massachusetts 02269

Raccordez cet appareil directement au coupe-circuit avec un fil flexible couvert en cuivre en laissant un peu d’achevement dans le fil pour permettre le déplacement de l’appareil. Veillez à ce qu’un contact d’un demi-pouce (1/2 po.) soit installé à chaque bout de fil (soit à l’appareil ainsi qu’à la boîte à fusible).

Faites un trou de 1 1/4 po. dans le mur. S'il s'agit d'un trou en bois — sablez-le bien, tandis qu'un trou passant par le métal demande un bouche-trou.

AVERTISSEMENT - POUR RÉDUIRE LE RISQUE D'INCENDIE OU DE CHOC ELECTRIQUE, ne pas utiliser ce ventilateur en konjection avec un dispositif de réglage de vitesse à semi-conducteurs.

AVERTISSEMENT - POUR MINIMISER LES RISQUES D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES CORPORELS, OBSERVER LES PRESCRIPTIONS SUIVANTES : Suivez les recommandations du fabricant et entrez en communication avec lui pour toute information.

Fermez le courant avant tout entretien et veillez à ce qu'il reste fermé. Si on ne peut pas verrouiller le panneau du service électrique, affichez un avis de danger sur la porte.

AVIS: Pour L'évacuation Générale - Veillez à Ne Pas Évacuer Des Matériaux Ou Vapeurs Explosifs.

AVERTISSEMENT - POUR MINIMISER LES RISQUES D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES CORPORELS, OBSERVER LES PRESCRIPATIONS SUIVANTES: L'installation Et Le Raccordement Electrique Doivent Se Faire Par Un Technicien Qualifié Selon Tous Les Codes Municipaux.

Afin d'obtenir un rendement maximal en ce qui a trait à la combustion ainsi qu'à l'évacuation des gaz par la conduite de cheminée, une bonne aération est nécessaire pour tous les appareils à combustion. Suivez les conseils et mesures de sécurité du fournisseur tels que ceux publiés par l'Association Nationale de la Sauvegarde contre l'Incendie et l'Association Amérique d'Ingénieurs de Chauffage, Frigorifaction et Air Climatisé ainsi que les codes municipaux.

En perçant un mur, veillez à ne pas perforer un autre fil électrique.

Un ventilateur à évacuation extérieure doit être raccordé à l'extérieur.

Avertissement

• Une prise à terre est nécessaire pour cette hotte.
• N'utilise pas un tuyau à l'eau froide pour la mise à terre s'il est branché à un joint plastique, non-métallique ou autre.
• NE JOIGNEZ PAS la mise à terre à conduit de gaz.
• N'INSTALLALLEZ PAS un fusible dans le circuit de mise à terre - ce qui peut cause une secousse électrique.
• Vérifiez avec un électricien certifié que la hotte soit bien mise à terre.
• Faute de suivre ces recommandations pourrait occasionner un feu.

Uniquement pour usage ménager.

BOTTOM VIEW / LA PERSPECTIVE DE BAS

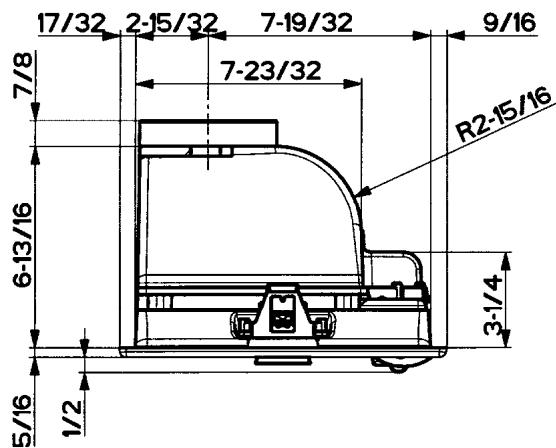

SIDE VIEW / LA PERSPECTIVE DE CÔTE

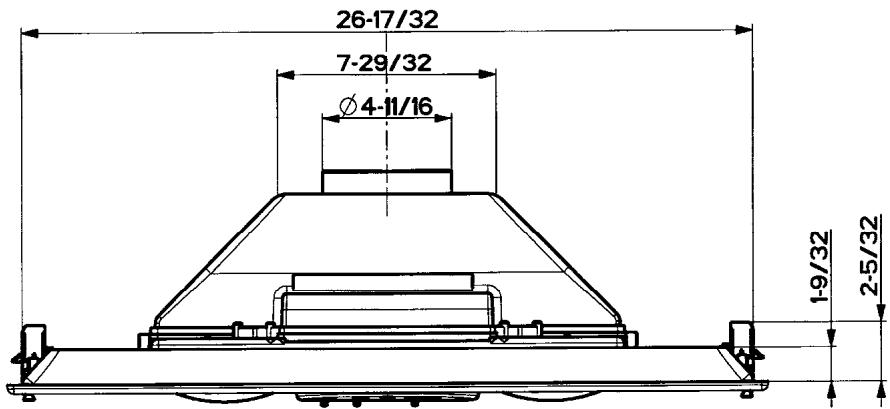

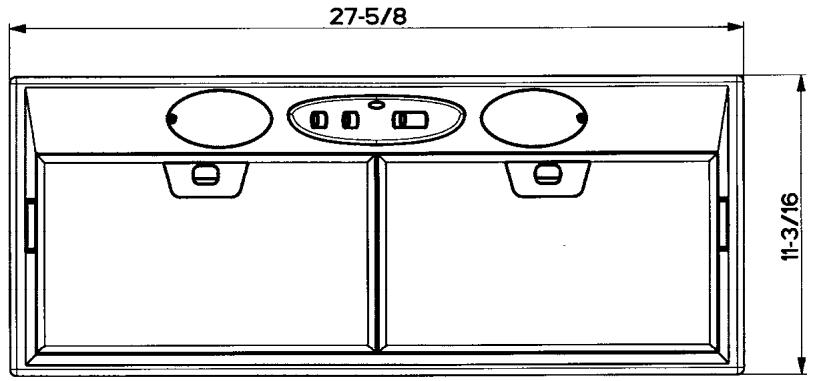

FRONT VIEW / LA PERSPECTIVE DE FRONT LINER DIMENSIONS / DIMENSIONS DU CADRE

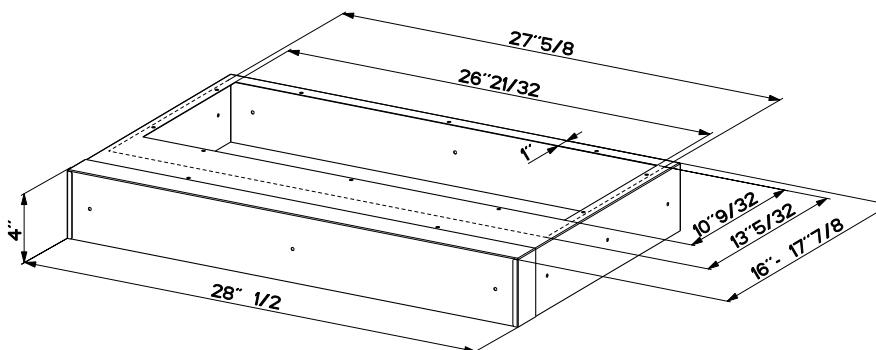

Standard Liner 30 Stainless (620000304) designed for 30" wide installations Cadre Standard 30 Axier Inoxydable (620000304) peut être employée les hottes encastrables sur mesure de 30^

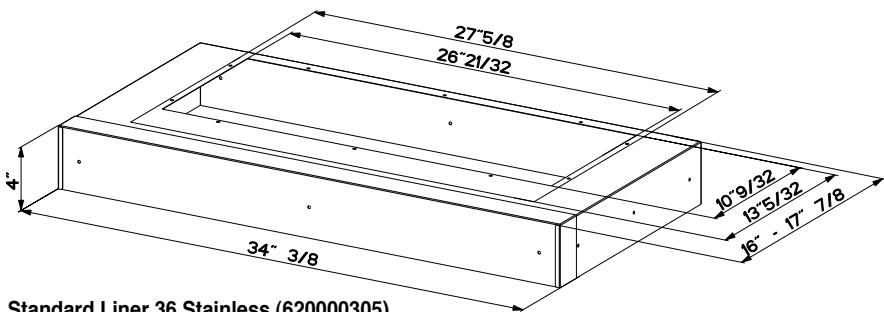

Standard Liner 36 Stainless (620000305) designed for 36" wide installations Cadre Standard 36 Axier Inoxydable (620000305) peut être employé les hottes encastrables sur mesure de 36"

Planifiez votre installation - Important : La hauteur recommandée pour installer cette hotte au-dessus de la surface de cuisson est d'un minimum de 24" et d'un maximum de 30" pour un maximum d'efficacité. De plus, nous vous recommandons de consulter le manuel de recommandations du fabricant de la surface de cuisson.

• Scie sauteuse ou à découvert Perceuse
• Mèche à bois 1 1/4 po
• Pinces
• Tournevis Phillips
• Dénude fil ou couteau tout usage
• Dénude fil ou couteau tout usage Ruban à mesurer ou règle
• Niveau
• Crayon
• Outil à calfeutrage Ruban à conduit

Pièces fournies pour l'installation

• 1 registre à clapet 10 vis
• Compartiment de filage
• 1 nécessaire de documentation

Pièces nécessaires pour l'installation

• 2 connecteurs de conduit Cable d'alimentation
• Vis pour compartiment de filage
• 1 Capuchon de mur ou de toit Conduit en métal

- Filtres au charbon

Pour installations sans conduit

part # 6093130

Cadres

16′′ - 177/8′′ prof. adjustable

Cadre Standard 30 - pièce # 620000304

Cadre Standard 36 - pièce # 620000305

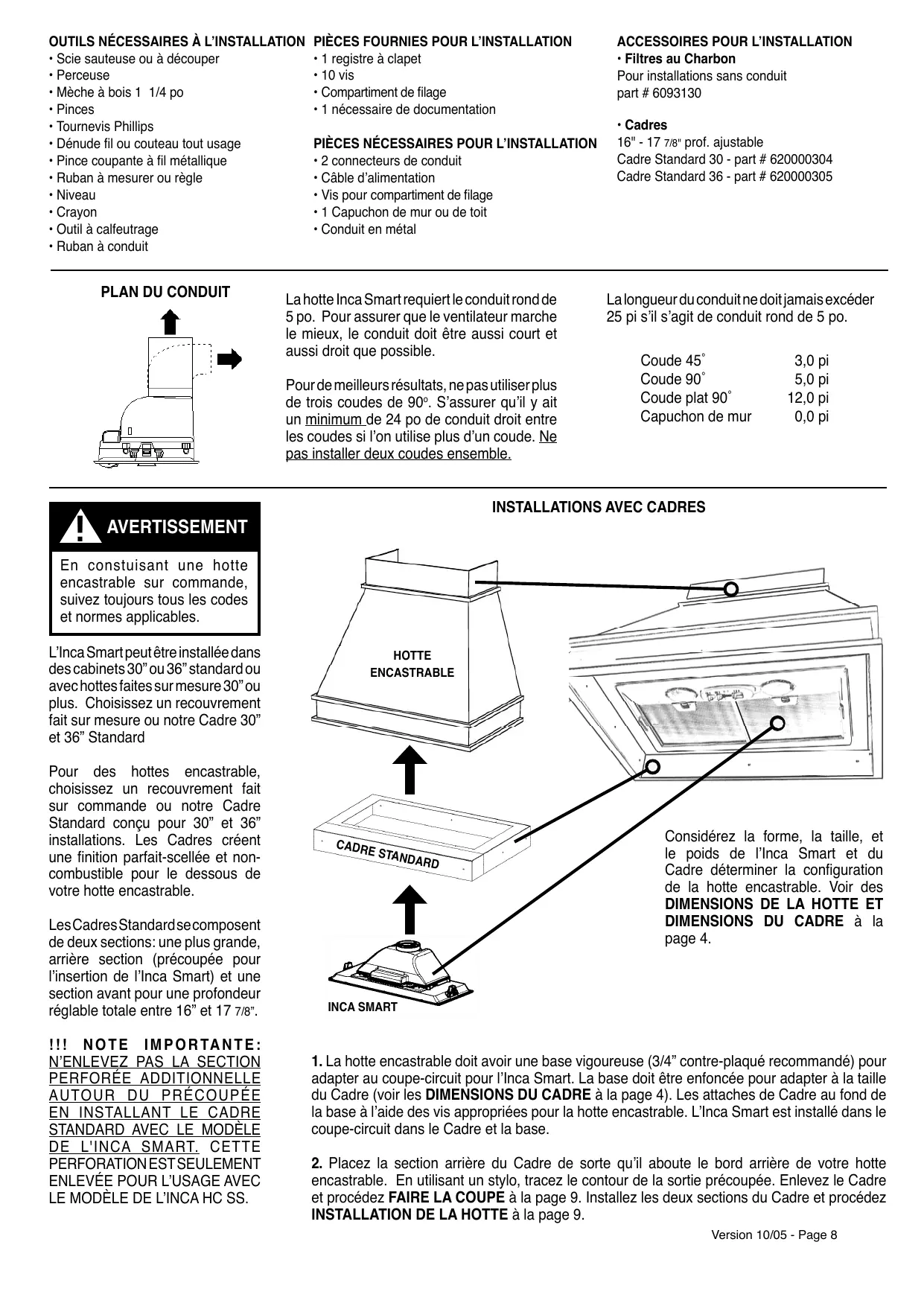

Plan du conduit

La hotte Inca Smart requiert le conduit rond de 5 po. Pour assurer que le ventilateur marche le mieux possible, le conduit doit être aussi court et aussi droit que possible.

Pour de meilleurs résultats, ne pas utiliser plus de trois coudes de. S'assurer qu'il y ait un minimum de 24 po de conduit droit entre les coudes si l'on utilise plus d'un coude. Ne pas installer deux coudes ensemble.

La longueur du conduit ne doit jamais excéder 25 pi s'il s'agit de conduit rond de 5 po.

En construisant une hotte encastrable sur commande, suivez toujours tous les codes et normes applicables.

L'Inca Smart peut être installée dans des cabinets 30" ou 36" standard ou avec hottes faites sur mesure 30" ou plus. Choisissez un recouvrement fait sur mesure ou notre Cadre 30" et 36" Standard

Pour des hottes encastrables, choisissez un recouvrement fait sur mesure ou notre Cadre Standard conçu pour 30^ et 36^ installations. Les Cadres créent une finition parfaitement scellée et non combustible pour le dessous de votre hotte encastrable.

Les Cadres Standards se composent de deux sections : une plus grande, arrière section (précoupée pour l'insertion de l'Inca Smart) et une section avant pour une profondeur réglable totale entre 16" et 17 7/8".

!!! NOTE IMPORTANTE: N'ENLEVEZ PAS LA SECTION PERFORÉE ADDITIONNELLE AUTOUR DU PRECOUPE EN INSTALLANT LE CADRE STANDARD AVEC LE MODELE DE L'INCA SMART. CETTE PERFORATIONESTSEULEMENT ENLEVÈE POUR L'USAGE AVEC LE MODELE DE L'INCA HC SS.

Considérez la forme, la taille, et le poids de l'Inca Smart et du Cadre pour déterminer la configuration de la hotte encastrable. Voir les DIMENSIONS DE LA HOTTE ET DIMENSIONS DU CADRE à la page 4.

1. La hotte encastrable doit avoir une base vigoureuse (3/4" contre-plaqué recommandé) pour adapter au coupe-circuit pour l'Inca Smart. La base doit être renforcée pour adapter à la taille du Cadre (voir les DIMENSIONS DU CADRE à la page 4). Les attaches de Cadre au fond de la base à l'aide des vis appropriées pour la hotte encastrable. L'Inca Smart est installé dans le coupe-circuit dans le Cadre et la base.
2. Placez la section arrière du Cadre de sorte qu’il aboute le bord arrière de votre hotte encastrable. En utilisant un stylo, tracez le contour de la sortie pré-coupée. Enlevez le Cadre et procédez à FAIRE LA COUPE à la page 9. Installez les deux sections du Cadre et procédez à INSTALLATION DE LA HOTTE à la page 9.

Installation pour recirculation d'air

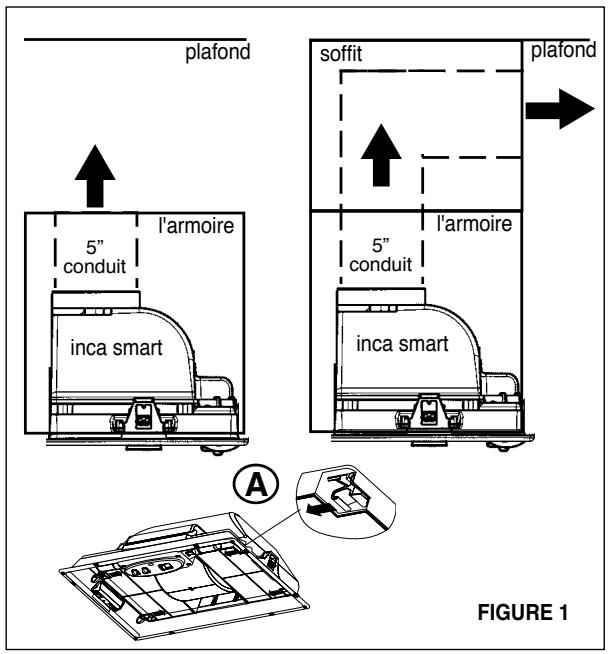

Un nécessaire de Filtres au Charbon est requis pour ce type d'installation (FIGURE 1). Les filtres au charbon doivent être insérés derrière les filtres pour la graisse (A de la FIGURE 1). Installation pour recirculation d'air requise, conduit pour divertir l'air à l'extérieur de l'armoire. Ne la conduit terminez pas dans l'armoire.

FAIRE la COUPE

1. Débrancher et enlever la cuisinière afin d'avoir un meilleur accès aux armoires supérieures et au mur adjacent. Placer un recouvrement épais sur la plaque de cuisson, la cuisinière encastrée ou le dessus du comptoir pour protéger des dommages et de la poussière.
2. Déterminer et marquer clairement, à l'aide d'un crayon, la ligne centrale sur le mur où la hotte sera installée.
3. Détérminer et faire toutes les coupes nécessaires dans le mur pour les conduits. Installer les conduits avant la hotte.
4. Déterminer l'emplacement approprié pour le cable d'alimentation. Utiliser une mèche de 1 1/4 po pour faire un trou et y passer le cable d'alimentation. Utiliser du calfeurage pour sceller tout autour du trou. NE PAS mettre en circuit tant que l'installation n'est pas complétée.
5. Découper l'ouverture où la hotte sera installée (FIGURE 2).

Installation de la HOTTE

1. Retirer l'appareil de la boîte et le déposer sur une surface plate pour l'assemblage. Vérifier la surface pour éviter tout dommage. Retirer toutes les pièces incluant les vis, le registre à clapet, le compartiment de filage, et nécessaire de documentation avant de jeter la boîte.
2. Placer le registre rond dans l'ouverture d'échappement de la hotte et appuyer fortement sur le registre.

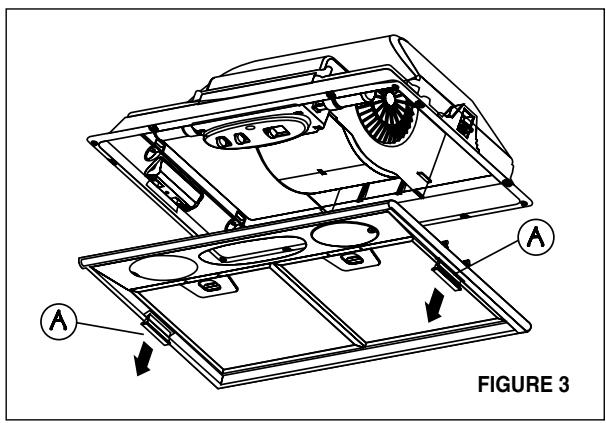

3. Retirer le bas de la hotte en tirant sur les pattes grises (A de la FIGURE 3) qui se trouvent sur les deux côtés.

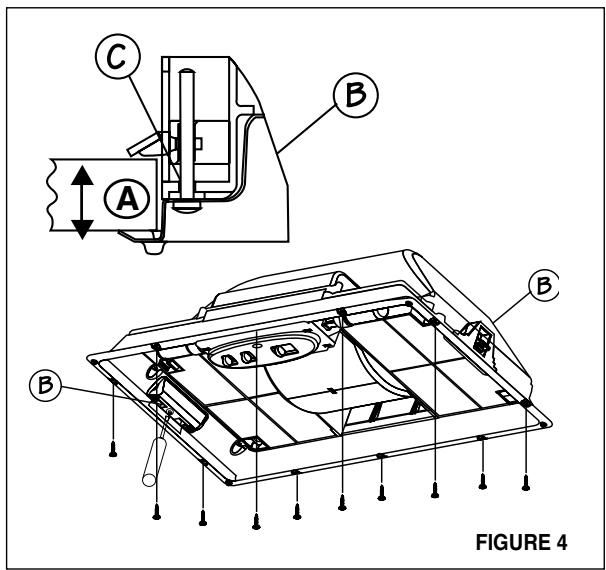

4. Installer la hotte sur l'armoire à l'aide de deux fixations à ressort, une de chaque côté de la hotte (B de la FIGURE 4). Utiliser un tournevis Phillips et serrer la vis de réglage (C de la FIGURE 4) tandis que les fixations s'attachent fortement à la surface. Si l'épaisseur du bas de l'armoire est MOINS de 3/4 po., installer bloc de bois pour remplir l'espace.
5. AUSSI installer la hotte sur l'armoire à l'aide des 10 vis fournies (FIGURE 4).
6. Replacer le bas de la hotte et appuyer sur les pattes grises (A de la FIGURE 3).

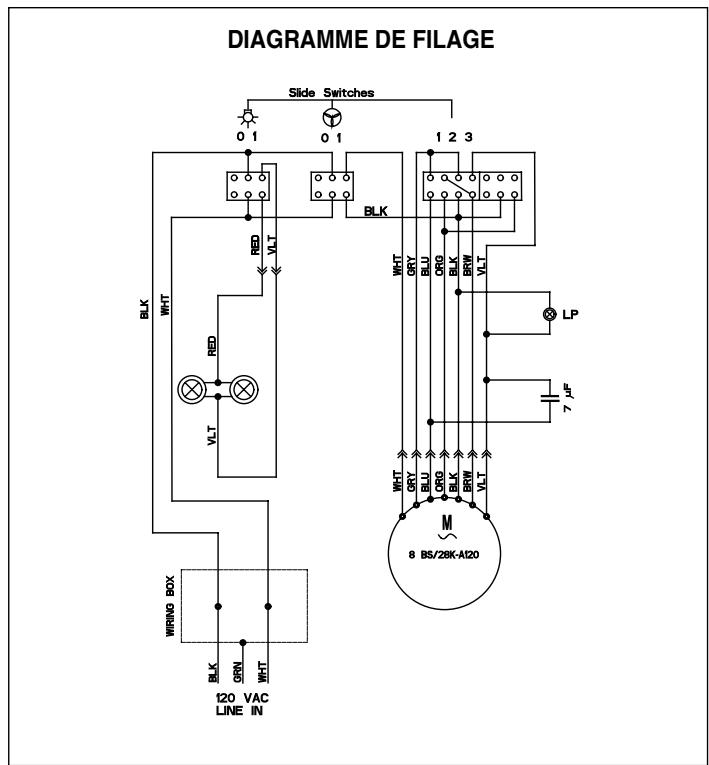

7. Retirer le couvercle du compartiment de filage. Passer le câble d'alimentation dans la pastille enfoncable. Attacher le fil blanc du câble d'alimentation sur le fil blanc de la hotte avec une cosse. Attacher le fil noir du câble d'alimentation au fil noir de la hotte avec une cosse. Brancher le fil de mise à la terre vert (jaune et vert) sous la vis de mise à la terre verte. Utiliser les quatre trous fournis et fixer le compartiment de filage au mur ou à l'armoire, déterminé par l'emplacement du câble d'alimentation (vis non fournies). Replacer le couvercle.
8. Brancher le conduit sur le registre et sceller toutes les connexions avec du ruban à conduit.
9. Mettre l'alimentation en circuit. Mettre en circuit le ventilateur et la lumière. Si la hotte ne fonctionne pas, vérifier si le disjoncteur n'est pas fermé ou si le fusible n'est pas grillé. Si l'appareil ne fonctionne toujours pas, débrancher l'alimentation et vérifier si les connexions ont été effectuées correctement.

Utilisation et entretien

Cette hotte est donc pour enlever la fumée, les vapeurs de cuisson et les odeurs de la cuisine.

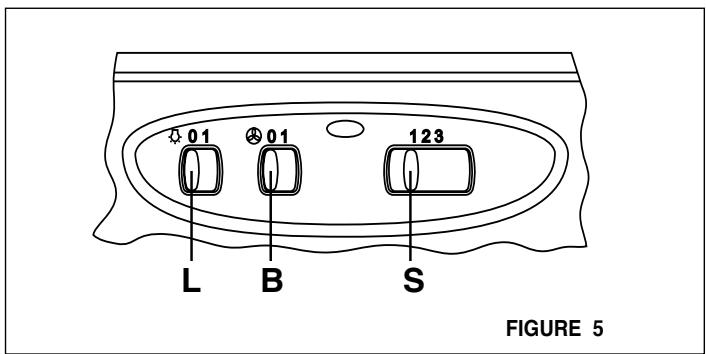

Panneau de commandes

Le panneau de commandes est situé sur le côté. La position et la fonction de chaque bouton sont indiquées à la FIGURE 5.

Bouton marche-arrêt de la lumière (l)

Interrupteur marche-arrêt pour la lumière. Régler à « 1 » pour permettre en circuit (ON) et à « O » pour permettre hors circuit (OFF).

Bouton marche-arrêt du ventilateur (b)

Interrupteur marche-arrêt pour le ventilateur. Régler à « 1 » pour permettre en circuit (ON) et à « 0 » pour permettre hors circuit (OFF).

Bouton de vitesse du ventilateur ( s )

Réglage de la vitesse. Régler à « 1 » pour vitesse BASSE (LOW), à « 2 » pour vitesse moyenne (MÉDIUM) et à « 3 » pour vitesse élevée (HIGH).

Pour de meilleurs résultats

Mettre la hotte en circuit avant de commencer la cuisson. Laisser l'appareil fonctionner quelques minutes après la cuisson pour éliminer la fumée et les odeurs.

Nettoyage

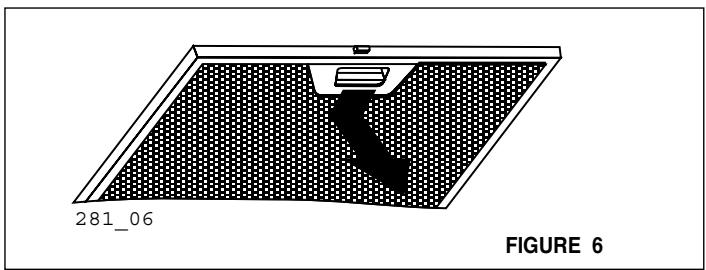

Nettoyer régulièrement les filtres de métal avec une solution d'eau chaude et de détergent omise au lave-vaiselle. Retirer les filtres pour la graissé en pressant sur la poignée à l'avant du filtre, tel qu'il est illustré à la FIGURE 6. Au moment de les replacer, s'assurer que les filtres soient positionnés adéquatement, la poignée vers l'avant et visible.

Nettoyer les surfaces extérieures à l'eau chaude savonneuse. Ne pas employer de produits abrasifs ou de récurants qui endommagent les surfaces en acier inoxydable.

Remplacement des lumières incandescentes

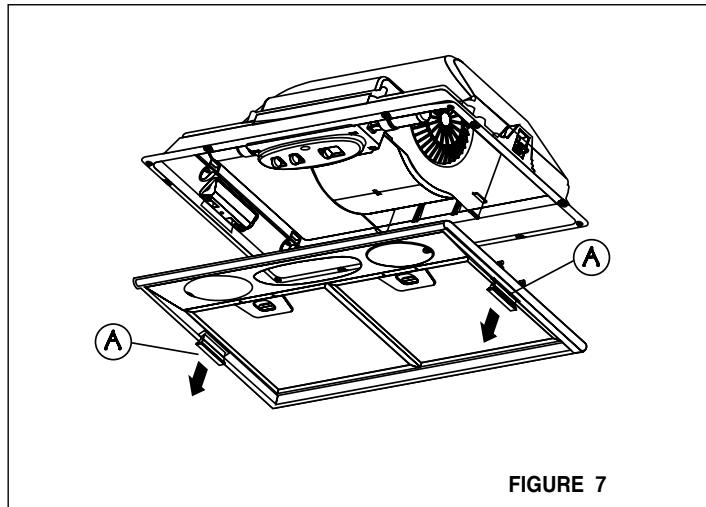

Pour remplacer les lumières incandescentes, d'abord retirez le cadre en bas tout entier en tirant sur les manches (A de la FIGURE 7). Dévissez les deux ampoules et les replacerez.

Garantie et service

Faber garantit à l'utilisateur-acheteur d'origine que les produits Faber vendus neufs par nous sont sans vice de matériel et de main-d’œuvre d’origine pour une période d’un an à partir de la date d’achat. La garantie couvre la main-d’œuvre et les pièces de remplacement. Par contre, elle ne couvre pas les pièces liées à l’usure normale de l’appareil (exemple : les filtres et les ampoules). La garantie ne s’applique pas si le produit a été mal installé, utilisé d’une manière inadéquate ou négligé. Cette garantie exclut toutes les dépenses consécutives dues à des dommages résultant d’un mauvais fonctionnement du produit. La présente garantie remplace toutes autres garanties et déclarations express.

Afin d'obtenir un service sous garantie, communiquer avec le marchand où la hotte a été achetée ou le distributeur Faber de la région. Si l'on ne peut trouver de distributeur Faber, communiquer avec nous au [phone] afin d'obtenir le nom d'un distributeur dans la région.

- Cette hotte utilise deux ampoules incandescentes 40W.
